MANUALE UTENTE TT200 THOMSON

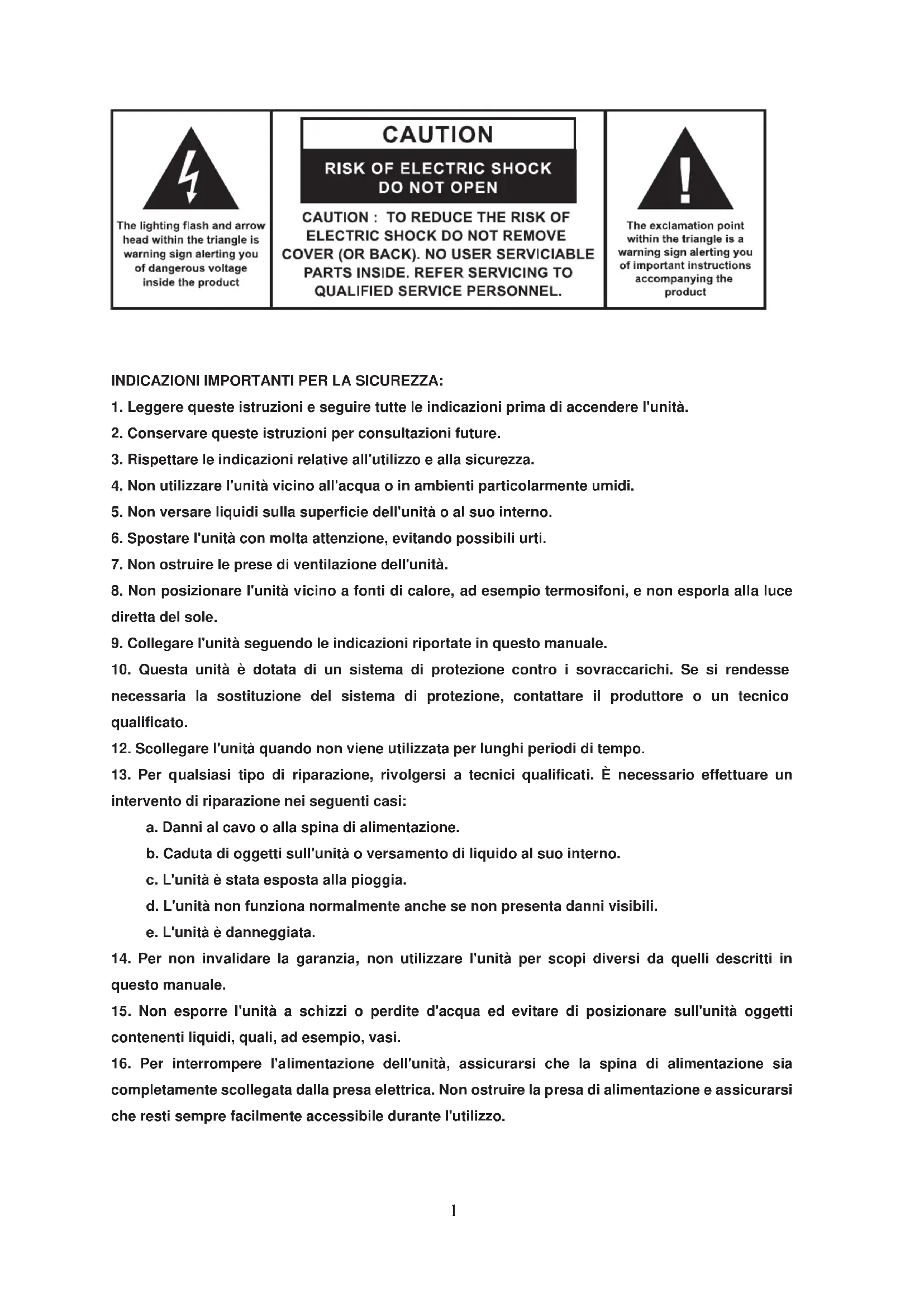

1. Leggere queste istruzioni e seguire tutte le indicazioni prima di accendere l'unità.

2. Conservare queste istruzioni per consultazioni future.

3. Rispettare le indicazioni relative all'utilizzo e alla sicurezza.

4. Non utilizzare l'unità vicino all'acqua o in ambienti particolarmente umidi.

5. Non versare liquidi sulla superficie dell'unità o al suo interno.

6. Spostare l'unità con molta attenzione, evitando possibili urti.

7. Non ostruire le prese di ventilazione dell'unità.

8. Non posizionare l'unità vicino a fonti di calore, ad esempio termosifoni, e non esporla alla luce

9. Collegare l'unità seguendo le indicazioni riportate in questo manuale.

10. Questa unità è dotata di un sistema di protezione contro i sovraccarichi. Se si rendesse

necessaria la sostituzione del sistema di protezione, contattare il produttore o un tecnico qualificato.

12. Scollegare l'unità quando non viene utilizzata per lunghi periodi di tempo.

13. Per qualsiasi tipo di riparazione, rivolgersi a tecnici qualificati. È necessario effettuare un

intervento di riparazione nei seguenti casi: a. Danni al cavo o alla spina di alimentazione. b. Caduta di oggetti sull'unità o versamento di liquido al suo interno. c. L'unità è stata esposta alla pioggia. d. L'unità non funziona normalmente anche se non presenta danni visibili. e. L'unità è danneggiata.

14. Per non invalidare la garanzia, non utilizzare l'unità per scopi diversi da quelli descritti in

15. Non esporre l'unità a schizzi o perdite d'acqua ed evitare di posizionare sull'unità oggetti

contenenti liquidi, quali, ad esempio, vasi.

16. Per interrompere l'alimentazione dell'unità, assicurarsi che la spina di alimentazione sia

completamente scollegata dalla presa elettrica. Non ostruire la presa di alimentazione e assicurarsi che resti sempre facilmente accessibile durante l'utilizzo.

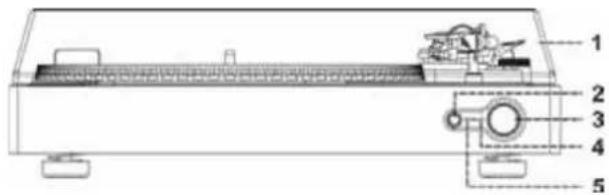

3. Pulsante di accensione

4. Indicatore LED di accensione

5. Indicatore LED Bluetooth

6. Vite di blocco del giradischi

7. Vite di allineamento con protezione in gomma

9. Manopola di regolazione della tonalità

10. Selettore di velocità

12. Braccio di lettura

13. Adattatore per dischi a 45 giri

14. Presa LINE OUT (L/R)

15. Cavo di alimentazione

Avvertenza: L'uso di comandi, regolazioni o procedure diversi da quelli descritti in questo manuale potrebbe esporre l'utente a radiazioni pericolose. Questa unità può essere modificata o riparata solo da tecnici qualificati. Collegamento del giradischi

1. Collegare il cavo di alimentazione (15) a una presa elettrica.

2. Per ascoltare la musica, collegare la presa LINE-OUT (14) posizionata sul retro dell'unità con un

amplificatore esterno tramite un cavo RCA.

3. Premere il pulsante di accensione (3) per accendere l'unità. L'indicatore LED di accensione (4) si

illuminerà. Il giradischi è pronto per la riproduzione di musica. Per maggiori dettagli, consultare la sezione “Funzionamento del giradischi” di questo manuale. Installazione del contrappeso

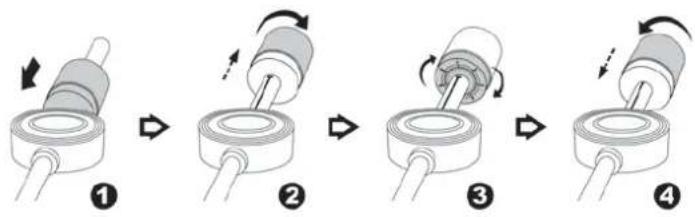

1. Far scivolare il contrappeso (8) verso la parte anteriore del braccio di lettura e ruotarlo in senso orario

fino al suo bloccaggio con un clic.

2. Ruotare il contrappeso in senso orario e spingerlo all’indietro fino a raggiungere la linea bianca come

indicato nella figura 2.

3. Ruotare la ghiera antislittamento in posizione "1".

4. Ruotare il contrappeso in senso antiorario e spingerlo verso la parte anteriore del braccio di lettura fino

a raggiungere la forza d'appoggio desiderata. COMPONENTI / PULSANTI 2Nota: il modello di testina utilizzato da questa unità ha una forza d'appoggio che può andare dai 4 ai 6 grammi, a seconda del produttore. Ogni testina ha una forza d'appoggio diversa. Per maggiori dettagli, consultare le relative specifiche. Prima dell'uso, effettuare le seguenti operazioni: - Rimuovere la protezione della puntina. - Rilasciare il gancio del braccio di lettura e assicurarsi che questo sia libero di spostarsi dal supporto. Quando il giradischi non viene utilizzato, fissare sempre il braccio al supporto.

1. Sollevare il coperchio antipolvere del giradischi (1).

2. Posizionare il disco sul piatto (in caso di dischi a 45 giri servirsi dell'apposito adattatore).

3. Regolare il selettore di velocità (10) nella posizione corrispondente al tipo di disco che si desidera

4. Spingere l'alzabraccio (11) verso l'alto.

5. Sollevare il braccio di lettura dal supporto e spostarlo lentamente sopra il disco

fino alla posizione desiderata. Il piatto inizierà a girare.

6. Spingere l'alzabraccio (11) verso il basso per abbassare lentamente il braccio

di lettura sul disco e iniziare la riproduzione.

7. Al termine dell'ultima traccia incisa sul disco, il braccio di lettura tornerà

automaticamente sul supporto.

8. Per interrompere manualmente la riproduzione, sollevare il braccio di lettura dal disco e riportarlo sul

supporto. Sospensione della riproduzione Spingere l'alzabraccio (11) verso l'alto per sollevare il braccio di lettura e interrompere temporaneamente la riproduzione. Nota: - Il sistema meccanico di ritorno automatico di cui è dotato il giradischi potrebbe attivarsi durante il trasporto. Se ciò dovesse accadere, il braccio di lettura tornerà automaticamente sul supporto la prima volta che viene posizionato sul piatto. Non si tratta di un malfunzionamento. - Poiché la durata dei dischi è variabile, è possibile che il braccio di lettura non torni automaticamente sul supporto al termine della riproduzione di determinati dischi. In questi casi, regolare la posizione di arresto del braccio come indicato sotto.

FUNZIONAMENTO DEL GIRADISCHI

3- Non utilizzare testine magnetiche, in quanto renderebbero impossibile il collegamento dell'unità a

dispositivi esterni tramite la presa AUX-IN. Regolazione della tonalità Utilizzare la manopola di regolazione della tonalità (9) per impostare la velocità del giradischi. Allineamento della posizione di arresto del braccio di lettura Per regolare la posizione di arresto del braccio di lettura al termine della riproduzione del disco, seguire questi passaggi: Prima di iniziare la riproduzione, rimuovere la protezione in gomma della vite di allineamento (7). a) Se il braccio di lettura torna sul supporto prima che il disco sia terminato, usare un cacciavite a croce per girare la vite di allineamento (7) in senso orario: la posizione di arresto del braccio avanzerà verso l'interno, in direzione del centro del disco. b) Se il braccio di lettura non torna sul supporto al termine della riproduzione del disco, usare un cacciavite a croce per girare la vite di allineamento (7) in senso antiorario: la posizione di arresto del braccio avanzerà verso l'esterno,allontanandosi dal centro del disco. Nota: - La posizione di arresto ideale del braccio di lettura dipende dalle preferenze dell'ascoltatore e dal disco: è consigliabile personalizzarla in base alla propria collezione di vinili. La regolazione di fabbrica è quella usata più comunemente. - Controllare periodicamente la posizione di arresto per verificare che la vite non si sia allentata. Trasmissione Bluetooth Questo prodotto è dotato di un trasmettitore Bluetooth che consente di collegare degli altoparlanti con funzione Bluetooth all'unità e ascoltare così la propria musica direttamente da vinile:

1. Accendere gli altoparlanti Bluetooth e impostarli in modalità di ricerca.

2. Premere una volta il pulsante Bluetooth (2). L'indicatore LED Bluetooth (5) inizierà a lampeggiare

rapidamente. Il trasmettitore Bluetooth resterà in modalità di ricerca per circa 30 secondi. Se non viene individuato alcun dispositivo per l'associazione, il trasmettitore passerà automaticamente in modalità standby e l'indicatore LED Bluetooth (5) inizierà a lampeggiare lentamente.

3. Una volta connessi gli altoparlanti Bluetooth, l'indicatore LED Bluetooth (5) si accenderà. A questo

punto sarà possibile riprodurre dischi sul giradischi e ascoltare la musica tramite gli altoparlanti Bluetooth.

4. Per associare il giradischi a un altro dispositivo Bluetooth, premere una volta il pulsante Bluetooth (2).

Il trasmettitore Bluetooth passerà in modalità standby.

5. Accendere gli altri altoparlanti Bluetooth, quindi premere di nuovo il pulsante Bluetooth (2). Il

4trasmettitore Bluetooth passerà in modalità di ricerca e si connetterà ai nuovi altoparlanti Bluetooth. Nota: la distanza massima di connessione è di circa 9 metri. Posiziona l'altoparlante Bluetooth il più vicino possibile al dispositivo per evitare disturbi alla connessione. Blocco del giradischi La vite di blocco del giradischi (6) consente di proteggere l'unità durante il trasporto. Prima di utilizzare il giradischi, girare la vite in senso orario per rilasciare il blocco. Nota: Se l'unità non viene utilizzata per un determinato periodo di tempo, entrerà automaticamente in modalità stand-by per risparmiare energia. Per riaccenderla, premere il pulsante di accensione (3). Il marchio e il logo Bluetooth® sono marchi registrati appartenenti a Bluetooth SIG, Inc. Ogni utilizzo di tali marchi da parte di Bigben Interactive è autorizzato con licenza. Gli altri marchi di fabbrica e nomi commerciali appartengono ai rispettivi proprietari. Bigben Interactive SA dichiara che le unità TT200BT e TT201BT sono conformi ai requisiti essenziali di protezione stabiliti dalla direttiva 1995/5/EC del Parlamento Europeo e del Consiglio 9 marzo 1999 riguardante le apparecchiature radio, le apparecchiature terminali di telecomunicazione il reciproco riconoscimento della loro conformità. La versione completa della dichiarazione di conformità è scaricabile dalla sezione "Dichiarazione di conformità" della pagina http://www.bigbeninteractive.it/support Non smaltire apparecchi elettrici o elettronici come se fossero normali rifiuti domestici. x Consegnarli a un punto di raccolta appropriato. x Alcuni componenti potrebbero rappresentare un pericolo per la salute e l'ambiente. Importato da BIGBEN INTERACTIVE SA 396, Rue de la Voyette

CS 90414 59814 LESQUIN Cedex - Francia www.bigben.eu Fabbricato in Cina 5THOMSON è un marchio commerciale di TECHNICOLOR SA o dei suoi affiliati ed è utilizzato su licenza da Bigben Interactive. 6PT GIRA-DISCOS
