Producttype	Warmwateraccumulatieketel voor sanitair warm water
Merk	A.O. Smith
Model	IT 1000
Inhoud	1007 liter
Maximale tankdruk	10 bar (1000 kPa)
Maximale wisselaardruk	16 bar (1600 kPa)
Maximale tanktemperatuur	95 °C
Maximale wisselaartemperatuur	110 °C
Totale hoogte	2000 mm
Diameter	1060 mm
Aansluiting koud/warm water	R 2½
Aansluiting wisselaar	Rp 1¼
Aantal anodes	1
Leeggewicht (geschat)	ongeveer 300 kg
Voeding	Indirecte warmtewisselaar (primair warm water)
Onderhoud en reiniging	Periodiek ontkalken van de tank, controle en vervanging van anodes bij slijtage > 60%
Veiligheid	Verplichte veiligheidsgroep, aanbevolen thermische klep, kathodische bescherming door anode
Reserveonderdelen en repareerbaarheid	Onderdelen op aanvraag beschikbaar; set met pakkingen en bouten voor reinigingsopening
Garantie	Algemene garantie 1 jaar, garantie op tank 3 jaar (1 jaar bij onthard water)
Algemene informatie	Ontworpen voor drinkwater, niet gebruiken met ongefiltreerd onthard water

Veelgestelde vragen - IT 1000 A.O. Smith

Wat is de inhoud van de IT 1000 boiler?

De inhoud is 1007 liter.

Welke druk kan het apparaat aan?

De maximale tankdruk is 10 bar en die van de wisselaar is 16 bar.

Wat is de maximale watertemperatuur in de tank?

De maximale tanktemperatuur is 95 °C en die van de wisselaar is 110 °C.

Welke aansluitingen zijn nodig?

De aansluitingen voor koud en warm water zijn R 2½ en de wisselaaraansluitingen zijn Rp 1¼.

Hoe onderhoud ik het apparaat?

Het onderhoud moet door een professional worden uitgevoerd. Het omvat het ontkalken van de tank en het controleren van de anodes. De anodes moeten worden vervangen als hun diameter met meer dan 60% is verminderd.

Wat is de vereiste watersamenstelling?

Het water moet drinkbaar zijn met een hardheid > 1,00 mmol/l, een geleidbaarheid > 125 µS/cm en een pH tussen 7,0 en 9,5.

Is een veiligheidsgroep verplicht?

Ja, een goedgekeurde veiligheidsgroep is verplicht en moet zo dicht mogelijk bij het apparaat worden geïnstalleerd.

Wat is de duur van de garantie?

De algemene garantie is 1 jaar en de garantie op de tank is 3 jaar. Als er echter onthard water wordt gebruikt, wordt de tankgarantie teruggebracht tot 1 jaar.

Kan ik de pakkingen hergebruiken na het openen voor reiniging?

Nee, het is verplicht om de pakkingen te vervangen evenals de bouten en het deksel om de afdichting te garanderen.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zijn verkrijgbaar bij uw leverancier of fabrikant. Vermeld bij bestelling het model en serienummer op het typeplaatje.

GEBRUIKSAANWIJZING IT 1000 A.O. Smith

Installatie-, Gebruikers- en

Servicehandleiding

Deze handleiding bestaat uit 3 talen.

1 - NL Handleiding IT 400 t/m 1000 5
2 - UK Manual IT 400 till 1000 19
3 - FR Notice IT 400 à 1000 35

UK

Lees deze handleiding zorgvuldig	WaarschuwingLees deze handleiding zorgvuldig voordat u het toestel in gebruik neemt. Het niet lezen van deze handleiding en het niet opvolgen van de instructies in deze handleiding kan leiden tot ongevallen en schade aan personen en het toestel.
	Copyright © 2011 A.O. Smith Water Products CompanyAlle rechten voorbehouden.Niets uit deze uitgave mag worden gekopieerd, verveelvoudigd en/of openbaar gemaakt door middel van druk, fotokopie of op welke andere wijze dan ook, zonder voorafgaande schriftelijke toestemming van A.O. Smith Water Products Company.A.O. Smith Water Products Company behoudt zich het recht voor de specificaties zoals vermeld in deze handleiding te wijzigen.
Handelsmerken	Alle in deze handleiding genoemde merknamen zijn geregistreerde handelsmerken van de desbetreffende leveranciers.
Aansprakelijkheid	A.O. Smith Water Products Company is niet aansprakelijk voor claims van derden veroorzaakt door ondeskundig gebruik anders dan vermeld in deze handleiding en overeenkomstig de Algemene Voorwaarden gedeponeerd bij de Kamer van Koophandel.Zie verder de Algemene Voorwaarden. Deze kunt u kostenlos bij ons opvragen.Hoewel grote zorg is besteed aan het waarborgen van correcte en waar nodig, volledige beschrijving van de relevante onderdelen, kan het voorkomen dat de handleiding fouten en onduidelijkheden bevat.Mocht u toch fouten of onduidelijkheden in de handleiding ontdekken, dan vernemen wij dat graag van u. Het helpt ons de documentatie verder te verbeteren.
Meer informatie	Indien u opmerkingen of vragen heeft aangaande specifieke onderwerpen die betrekking hebben op het toestel, aarzelt u dan niet contact op te nemen met:A.O. Smith Water Products CompanyPostbus 705500 AB VeldhovenNederlandTelefoon: (gratis) 008008 - AOSMITH0800 - 267 64 84Algemeen: [phone]Fax: [phone]E-mail: [e-mail]: www.aosmith.nlVoor problemen met de aansluitingen op gas,- elektra- en watervoorzieningen kunt u terecht bij de leverancier/installateur van uw installatie.

IT 400 / 500 / 600 / 750 / 1000

Inhoudsopgave

1 Technische specificaties 9

1.1 Vloerbelasting 9
1.2 Watersamenstelling 9
1.3 Werkruimte 9
1.4 Algemene gegevens 9
1.5 Afmetingen 10

2 Installatie 11

2.1 Aansluitschema 11
2.2 Wateraansluitingen 11

3 Onderhoud 13

3.1 Onderhoud voorbereiden 13
3.2 Waterzijdig onderhoud 13

4 Garantie 15

4.1 Garantie algemeen 15
4.2 Garantie tank 15
4.3 Voorwaarden installatie en gebruik 15
4.4 Uitsluitingen 16
4.5 Omvang garantie 16
4.6 Claims 16
4.7 Verplichtingen voor A.O. Smith 16

IT 400 / 500 / 600 / 750 / 1000

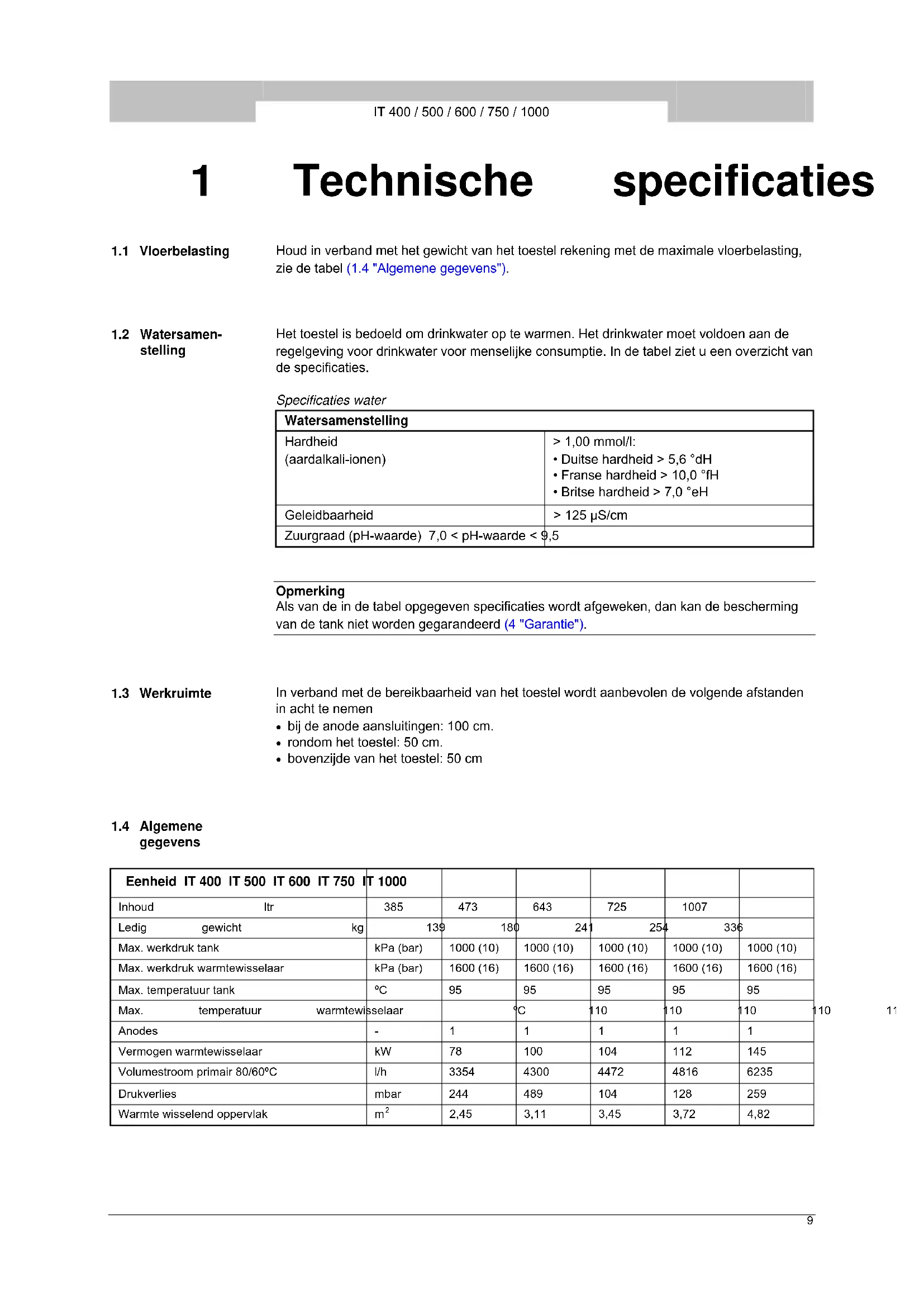

1 Technische specificaties

1.1 Vloerbelasting

Houd in verband met het gewicht van het toestel rekening met de maximale vloerbelasting, zie de tabel (1.4 "Algemene gegevens").

1.2 Watersamen-stelling

Het toestel is bedoeld om drinkwater op te warmen. Het drinkwater moet voldoen aan de regelgeving voor drinkwater voor menselijke consumptie. In de tabel ziet u een overzicht van de specificaties.

Watersamenstelling
Hardheid(aardalkali-ionen)	>1,00 mmol/l:Duitse hardheid >5,6 °dHFranse hardheid >10,0 °fHBritse hardheid >7,0 °eH
Geleidbaarheid	>125 μS/cm
Zuurgraad (pH-waarde) 7,0 < pH-waarde < 9,5

Opmerking

Als van de in de tabel opgegeven specificaties wordt afgeweken, dan kan de bescherming van de tank niet worden gegarandeerd (4 "Garantie").

1.3 Werkruimte

In verband met de bereikbaarheid van het toestel wordt aanbevolen de volgende afstanden in acht te nemen

• bij de anode aansluitingen: 100 cm.
  • rondom het toestel: 50 cm.
  • bovenzijde van het toestel: 50 cm

1.4 Algemene gegevens

Eenheid IT 400 IT 500 IT 600 IT 750 IT 1000
Inhoud ltr		385	473	643	725	1007
Ledig gewicht kg		139	180	241	254	336
Max. werkdruk tank		kPa (bar)	1000 (10)	1000 (10)	1000 (10)	1000 (10)
Max. werkdruk warmtewisselaar		kPa (bar)	1600 (16)	1600 (16)	1600 (16)	1600 (16)
Max. temperatuur tank		°C	95	95	95	95
Max. temperatuur warmtewisselaar			°C	110	110	110
Anodes		-	1	1	1	1
Vermogen warmtewisselaar		kW	78	100	104	112
Volumestroom primair 80/60°C		l/h	3354	4300	4472	4816
Drukverlies		mbar	244	489	104	128
Warmte wisselend oppervlak		m^2	2,45	3,11	3,45	3,72

10

1

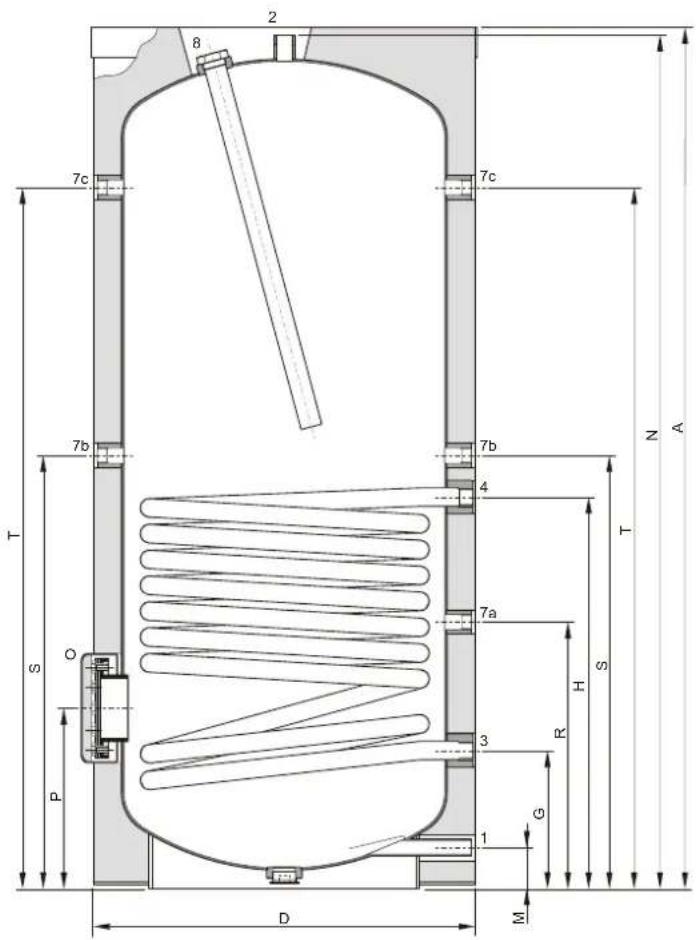

1.5 Afmetingen

Eenheid IT 400 IT 500 IT 600 IT 750		IT 1000
A	Totale hoogte	mm	1705	2040	1835	2030	2000
D	Diameter toestel	mm	720	720	910	910	1060
G	Hoogte collector	afvoer	mm	255	255	305	305
H	Hoogte collector	toevoer	mm	1010	1205	1145	1205
M	Hoogte koudwatertoevoer		mm	70	70	85	95
N	Hoogte warmwateruitlaat		mm	1650	1990	1795	1990
O	Diameter inspectie	opening	mm	115	115	180	180
P	Hoogte reinigingsopening		mm	330	330	415	415
R	Hoogte top temp. sensor aansluiting	mm	500	500	650	650	700
S	Hoogte circulatie	aansluiting	mm		1095	1290	1235
T	Hoogte bottom temp. sensor/T&P	mm	1360	1700	1475	1670	1600
1	Aansluiting koudwatertoevoer	-	R 2	R 2	R 212	R 212	R 212
2	Aansluiting warmwateruitlaat	-	R 2	R 2	R 212	R 212	R 212
3	Aansluiting afvoer warmtewisselaar	-	Rp 1	Rp 1	Rp 1	Rp 114	Rp 114
4	Aansluiting aanvoer warmtewisselaar	-	Rp 1	Rp 1	Rp 1	Rp 114	Rp 114
7a	Aansluiting top temp. sensor		Rp34	Rp34	Rp34	Rp34	Rp34
7b	Aansluiting circulatie	-	Rp34	Rp34	Rp34	Rp34	Rp34
7c	Aansluiting bottom temp. sensor/T&P		Rp34	Rp34	Rp34	Rp34	Rp34
8	Aansluiting anode	-	Rp 114	Rp 114	Rp 114	Rp 114	Rp 114

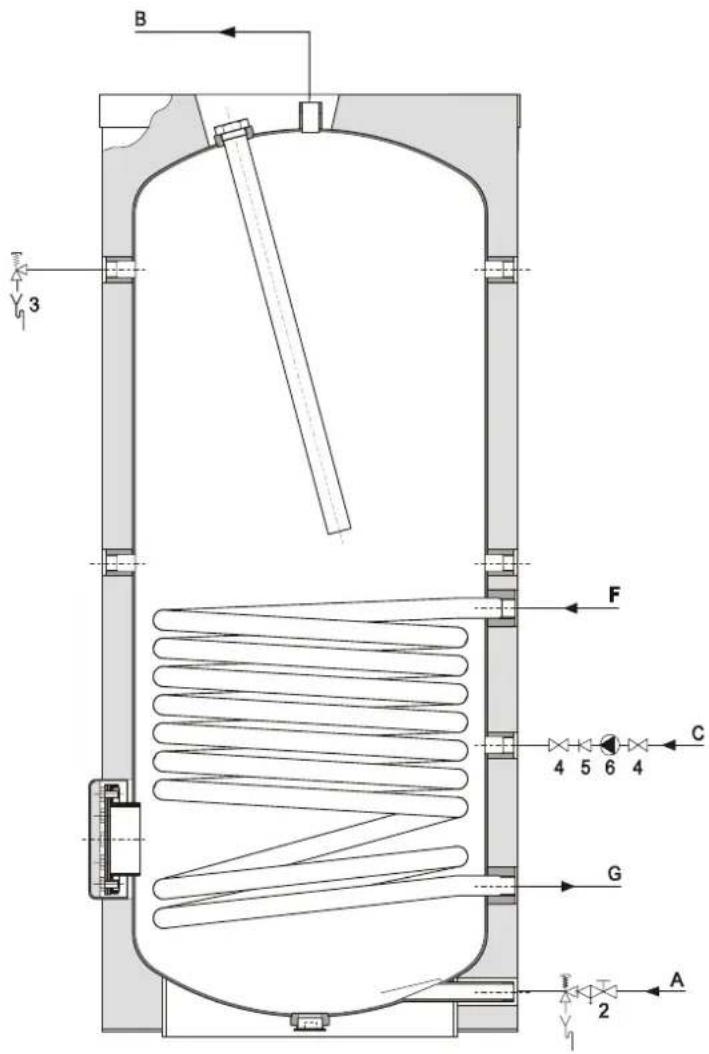

2.1 Aansluitschema De figuur geeft het aansluitschema weer. Dit schema wordt gebruikt in de paragrafen waarin het eigenlijke aansluiten wordt beschreven.

Legenda

1. inlaatcombinatie (verplicht)
2. T&P-ventiel (aanbevolen)
3. afsluiter (aanbevolen)
4. terugslagklep (verplicht)
5. circulatiepomp (optioneel)

A. koudwatertoevoer
B. warmwaterafvoer
C. circulatieleiding
F. ingang warmtewisselaar
G. uitgang warmtewisselaar

B 3 F 4 5 6 4 C G 2 A

IMD-0381

2.2 Wateraansluitingen

Waarschuwing

De installatie dient te geschieden door een erkend installateur en overeenkomstig de algemeen en plaatselijke geldende voorschriften

2.2.1 Koudwaterzijdig

Zie (A) in het aansluitschema (2.1 "Aansluitschema").

1. Indien de waterleidingdruk meer dan de voorgeschreven (1.4 "Algemene gegevens") druk is, plaats dan een goedgekeurd reduceerventiel (1).
2. Plaats koudwaterzijdig een goedgekeurde inlaatcombinatie (2) overeenkomstig de geldende voorschriften.
3. Sluit de overstortzijde van de inlaatcombinatie (2) aan op een open waterafvoerleiding.

Let op

Een inlaatcombinatie is verplicht. Monteer deze zo dicht mogelijk bij het toestel.

Waarschuwing

Tussen inlaatcombinatie en het toestel mag nooit een afsluiter of terugslagklep geplaatst worden.

2.2.2 Warmwaterzijdig

Zie (B) in het aansluitschema (2.1 "Aansluitschema").

Opmerking

Isolatie van lange warmwaterleidingen voorkomt onnodig energieverlies.

1. Optioneel: monteer een temperatuurmeter ter controle van de temperatuur van het tapwater.
2. Aanbevolen: monteer het T&P-ventiel (3).
3. Monteer een afsluiter (11) in de warmwaterleiding ten behoeve van servicedoeleinden.
4. Is een circulatieleiding nodig, ga dan verder met het monteren van de circulatieleiding (2.2.3 "Circulatieleiding"). Zo niet, monteer dan de bij de aftapkraan geleverde afdichtmoer met pakking.

2.2.3 Circulatieleiding

Zie (C) in het aansluitschema (2.1 "Aansluitschema").

Indien men direct warm water ter beschikking wil hebben bij tappunten kan een circulatiepomp geïnstalleerd worden. Dit verhoogt het comfort en voorkomt waterverspilling.

1. Monteer een circulatiepomp (6) met een capaciteit overeenkomend met de grootte en weerstand van het circulatiesysteem.
2. Monteer een terugslagklep (5) na de circulatiepomp om de circulatierichting te garanderen.
3. Monteer voor servicedoeleinden twee afsluiters (4).
4. Sluit de circulatieleiding aan volgens het aansluitschema (2.1 "Aansluitschema").

3 Onderhoud

Let op

Onderhoud mag alleen door een erkend service- en onderhoudsmonteur worden uitgevoerd.

Bij elke onderhoudsbeurt dient de boiler waterzijdig onderhouden te worden. Het onderhoud dient in de volgende volgorde te worden uitgevoerd.

1. Onderhoud voorbereiden
2. Waterzijdig onderhoud
3. Onderhoud afronden

Opmerking

Voor het bestellen van reserve-onderdelen is het van belang het toesteltype, toestelmodel en het volledige serienummer van de boiler te noteren. Deze gegevens vindt u op het typeplaatje. Aan de hand van deze informatie kunnen gegevens van reserveonderdelen vastgesteld worden.

3.1 Onderhoud voorbereiden

De voorbereiding van het onderhoud bestaat uit het testen en controleren van enkele componenten en deze bestaat uit de volgende stappen:

1. Test de werking van het overstort ventiel van de inlaatcombinatie. Het water dient met een volle straal uit te stromen.
2. Controleer de afvoerleidingen van de overstortventielen en verwijder aanwezige kalkresten.
3. Tap het toestel af.

3.2 Waterzijdig onderhoud

Het waterzijdig onderhoud bestaat uit het ontkalken en reinigen van de tank en het controleren van de anodes.

3.2.1 Ontkalken en reinigen tank

Ketelsteen- en kalkaanslag verhinderen een goede geleiding van de warmte naar het water. Periodiek reinigen en ontkalken voorkomt vorming van deze aanslag. Hierdoor wordt de levensduur van het toestel verlengd en bovendien het verwarmingsproces bevorderd.

Bij bepaling van de onderhoudsfrequentie dient rekening gehouden te worden met de snelheid van de kalkvorming. Kalkvorming is afhankelijk van de plaatselijke watergesteldheid, het waterverbruik en de ingestelde watertemperatuur. Om overmatige kalkaanslag te voorkomen wordt een temperatuurinstelling van maximaal 60°C aanbevolen.

Om een goede en waterdichte afsluiting van een reinigingsopening te waarborgen moeten de pakking, sluitringen, bouten en eventueel de deksel na opening vernieuwd worden. Bij de leverancier/fabrikant zijn hiervoor reserve-onderdelen voor te verkrijgen.

Voor het eenvoudig ontkalken en reinigen van de tank is de boiler uitgerust met een reinigingsopening.

Werkvolgorde:

1. Draai de bouten van de reiningsopening los.
2. Verwijder de deksel en de pakking.
3. Inspecteer de tank en verwijder de losse kalkaanslag en verontreinigingen.
4. Indien de kalkaanslag niet handmatig verwijderd kan worden, dient ontkalkt te worden met een ontkalkingmiddel. Neem contact op met de leverancier/fabrikant voor een advies over het te gebruiken ontkalkingmiddel.
5. Sluit de reinigingsopening. Om beschadiging van de tank te voorkomen dienen de bouten aangedraaid te worden met een moment van maximaal 50 Nm. Gebruik hiervoor geschikt gereedschap.

3.2.2 Controle anodes

Anodes zorgen voor de bescherming van de tank door zich zelf op te offeren. Wanneer er onvoldoende anode materiaal over is kan dit leiden tot een slechte bescherming van de tank en dat kan weer leiden tot lekkage van de tank.

1. Draai de anodes los.
2. Controleer de diameter van de anode op verschillende plekken op de anode. Deze mag minimaal 60% van de originele diameter bedragen.
3. Indien de diameter van de anodes niet voldoet aan deze criteria dienen deze vervangen te worden. Neem contact op met de leverancier/fabrikant voor het bestellen van nieuwe anodes.
4. Monteer de (nieuwe) anodes.

4 Garantie

4.1 Garantie algemeen

Indien binnen één jaar na de oorspronkelijke installatiedatum van een door A.O. Smith geleverde boiler, na onderzoek en ter uitsluitende beoordeling van A.O. Smith, blijkt dat een deel of onderdeel, met uitzondering van de tank, niet of niet juist functioneert ten gevolge van fabricage- en/of materiaalfouten, zal A.O. Smith dit deel of onderdeel vervangen of repareren.

4.2 Garantie tank

Indien binnen drie jaar na de oorspronkelijke installatiedatum van een door A.O. Smith geleverde boiler, na onderzoek en ter uitsluitende beoordeling van A.O. Smith, blijkt dat de stalen glasslined tank lekt ten gevolge van roest of corrosie vanuit de waterzijdige kant, zal A.O. Smith een volledig nieuwe boiler van gelijkwaardige grootte en kwaliteit ter beschikking stellen. Op het ter vervanging beschikbaar gestelde boiler zal een garantie gegeven worden voor de duur van de resterende garantieperiode van de oorspronkelijk geleverde boiler. In afwijking van het in artikel 2 bepaalde geldt, dat de garantieduur wordt teruggebracht tot één jaar na de oorspronkelijke installatiedatum indien ongefiltreerd of onthard water door de boiler stroomt of daarin achterblijft.

4.3 Voorwaarden installatie en gebruik

De in artikel 1 en 2 bedoelde garantie geldt uitsluitend indien aan de volgende voorwaarden is voldaan:

a. De boiler is geïnstalleerd met inachtneming van zowel de installatievoorschriften van A.O. Smith geldend voor het specifieke model, als de plaatselijk geldende installatie- en bouwverordeningen, voorschriften en regelingen van overheidswege.

b. De boiler blijft geïnstalleerd op de oorspronkelijke installatieplaats

c. Er wordt uitsluitend drinkwater gebruikt, dat te allen tijde vrij kan circuleren (voor verwarming van zout of corrosief water is een afzonderlijk geïnstalleerde warmtewisselaar verplicht).

d. De tank is door middel van periodiek onderhoud gevrijwaard van schadelijke ketelsteen- en kalkaanslag.

e. De boilerwatertemperaturen zijn niet hoger dan de maximale voorgeschreven temperatuur.

f. De waterdruk en/of warmtebelasting niet groter is dan de maxima aangegeven op de typeplaat van de boiler.

g. De boiler is geplaatst in een niet-corrosieve atmosfeer of omgeving.

h. De boiler is voorzien van een door de daartoe bevoegde instantie goedgekeurde inlaatcombinatie van voldoende capaciteit, niet groter dan de werkdruk als aangegeven op de boiler en eventueel ook van een door de daartoe bevoegde instantie goedgekeurde temperatuur- en drukontlastklep, die gemonteerd is overeenkomstig de installatievoorschriften van A.O. Smith die van toepassing zijn op het specifieke model boiler en voorts met inachtneming van de plaatselijke voorschriften, verordeningen en regelingen van overheidswege.

i. De boiler moet te allen tijden voorzien zijn van kathodische bescherming. Indien hiervoor opofferingsanodes zijn toegepast moeten deze worden vervangen en vernieuwd indien en zodra ze voor 60% of meer verbruikt zijn. Bij toepassing van elektrische anodes moet men ervoor zorgen dat deze continu functioneel zijn.

4.4 Uitsluitingen

De in artikel 1 en 2 bedoelde garantie geldt niet:

a. indien de boiler door een van buiten komende oorzaak is beschadigd;
b. in geval van misbruik, verwaarlozing (met inbegrip van bevriezing), verandering, onjuist en/of afwijkend gebruik van de boiler en wanneer gepoogd is lekken te repareren;
c. indien verontreinigingen of andere deeltjes de tank in hebben kunnen stromen;
d. indien de geleidbaarheid van het water minder is dan 125 μS/cm en/of de hardheid (aardalkali-ionen) van het water minder is dan 1,00 mmol/lt;
e. indien ongefilterd, gerecirculeerd water door de boiler stroomt of in de boiler opgeslagen wordt;
f. indien gepoogd is zelf een defecte boiler te repareren.

4.5 Omvang garantie

De verplichtingen van A.O. Smith krachtens de gegeven garantie gaat niet verder dan kosteloze levering af magazijn van de te vervangen delen of onderdelen respectievelijk boiler. vervoers-, arbeids-, installatie- en andere met de vervanging verband houdende kosten komen niet voor rekening van A.O. Smith.

4.6 Claims

Een claim gebaseerd op de gegeven garantie moet worden gedeponeerd bij de handelaar bij wie de boiler is gekocht of bij een andere handelaar die de producten van A.O. Smith Water Products Company verkoopt. Het onderzoek van de boiler bedoeld in de artikelen 1 en 2 zal plaatsvinden in een laboratorium van A.O. Smith.

4.7 Verplichtingen voor A.O. Smith

Met betrekking tot haar boilers respectievelijk de ter vervanging geleverde (delen of onderdelen van de) boilers, wordt door A.O. Smith geen andere garantie of waarborg gegeven dan de garantie zoals uitdrukkelijk in dit certificaat verwoord.

A.O. Smith is krachtens de gegeven garantie of anderszins niet aansprakelijk voor schade aan personen of zaken, veroorzaakt door (delen of onderdelen, respectievelijk de stalen glasslined tank van) een door haar (ter vervanging) geleverde boiler.
