IT 1000 - Chaudière A.O. Smith - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière à accumulation pour eau chaude sanitaire
Marque	A.O. Smith
Modèle	IT 1000
Capacité	1007 litres
Pression maximale de la cuve	10 bar (1000 kPa)
Pression maximale de l'échangeur	16 bar (1600 kPa)
Température maximale de la cuve	95 °C
Température maximale de l'échangeur	110 °C
Hauteur totale	2000 mm
Diamètre	1060 mm
Raccordement eau froide/chaude	R 2½
Raccordement échangeur	Rp 1¼
Nombre d'anodes	1
Poids à vide (estimé)	environ 300 kg
Alimentation	Échangeur thermique indirect (eau chaude primaire)
Entretien et nettoyage	Détartrage périodique de la cuve, contrôle et remplacement des anodes si usure > 60 %
Sécurité	Groupe de sécurité obligatoire, soupape thermique recommandée, protection cathodique par anode
Pièces détachées et réparabilité	Pièces disponibles sur demande ; kit de joints et boulons pour ouverture de nettoyage
Garantie	Garantie générale 1 an, garantie cuve 3 ans (1 an si eau adoucie)
Informations générales	Conçu pour eau potable, ne pas utiliser avec eau adoucie non filtrée

FOIRE AUX QUESTIONS - IT 1000 A.O. Smith

Quelle est la capacité du ballon IT 1000 ?

La capacité est de 1007 litres.

Quelle pression l'appareil peut-il supporter ?

La pression maximale de la cuve est de 10 bar et celle de l'échangeur de 16 bar.

Quelle est la température maximale de l'eau dans la cuve ?

La température maximale de la cuve est de 95 °C et celle de l'échangeur de 110 °C.

Quels raccordements sont nécessaires ?

Les raccordements eau froide et eau chaude sont en R 2½, et les raccords échangeur en Rp 1¼.

Comment entretenir l'appareil ?

L'entretien doit être effectué par un professionnel. Il comprend le détartrage de la cuve et le contrôle des anodes. Les anodes doivent être remplacées si leur diamètre est réduit de plus de 60 %.

Quelle est la composition d'eau requise ?

L'eau doit être potable avec une dureté > 1,00 mmol/l, une conductivité > 125 µS/cm et un pH entre 7,0 et 9,5.

Un groupe de sécurité est-il obligatoire ?

Oui, un groupe de sécurité approuvé est obligatoire et doit être installé le plus près possible de l'appareil.

Quelle est la durée de la garantie ?

La garantie générale est de 1 an et la garantie sur la cuve de 3 ans. Cependant, si de l'eau adoucie est utilisée, la garantie cuve est réduite à 1 an.

Puis-je réutiliser les joints après une ouverture de nettoyage ?

Non, il est impératif de remplacer les joints ainsi que les boulons et le couvercle pour garantir l'étanchéité.

Où puis-je trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès de votre fournisseur ou fabricant. Pour commander, précisez le modèle et le numéro de série figurant sur la plaque signalétique.

MODE D'EMPLOI IT 1000 A.O. Smith

Notice d'installation, Mode d'emploi,

Notice d'entretien

Inhoudsopgave / Table of contents / Table des matières

NL

Ce notice est composé de 3 langues.

1 - NL Handleiding IT 400 t/m 1000 5
2 - UK Manual IT 400 till 1000 19
3 - FR Notice IT 400 à 1000 35

IT 400 / 500 / 600 / 750 / 1000

Veuillez lire attentivement Attention

ce manuel

Lisez attentivement ce manuel d'instructions avant de mettre l'appareil en service. Ce manuel d'instructions doit être lu scrupuleusement et les instructions de ce manuel d'instructions doivent être suivies sous peine d'accidents et de dégâts matériels et/ou de blessures corporelles.

Droits d'auteur © 2011 A.O. Smith Water Products Company

Tous droits réservés.

Aucune partie de ce document ne peut être copiée, dupliquée et/ou diffusée parimpression, photocopie ou tout autre moyen de reproduction, sans l'accord écrit préalable de A.O. Smith Water Products Company.

A.O. Smith Water Products Company se réserve le droit de modifier les spécifications de ce manuel d'instructions.

Marques de commerce

Toutes les marques mentionnées dans ce manuel d'instructions sont des marques déposées par les fournisseurs concernés.

Responsabilité

A.O. Smith Water Products Company n'est pas responsable des réclamations de tiers liées à une utilisation inadéquate autre que celle mentionnée dans ce manuel d'instructions et conformément aux Conditions générales déposées auprès de la Chambre de commerce.

Voir les Conditions générales pour plus de détails. Celles-ci peuvent être obtenues gratuitement sur simple demande.

Bien que nous ayons apporté le plus grand soin à la réalisation de descriptions correctes et, le cas échéant, complètes des composants importants, il se peut que le manuel d'instructions comporte des erreurs et des imprécisions.

Si vous découvrez des erreurs ou des imprécisions dans ce manuel d'instructions, n'hésitez pas à nous en faire part. Votre aide contribuera à améliorer la documentation.

Pour plus d'informations

Si vous avez des remarques ou des questions concernant des sujets spécifiques qui ont trait à l'appareil, n'hésitez pas à prendre contact avec :

Site web : www.aosmith.fr

En cas de problèmes de raccordement aux installations de gaz, d'électricité et d'eau, adressez-vous au fournisseur/à l'installateur de votre installation.

IT 400 / 500 / 600 / 750 / 1000

Table des matières

1 Spécifications techniques 39

1.1 Charge maximale au sol l'appareil 39
1.2 Composition de l'eau 39
1.3 Espace de travail 39
1.4 Données générales 39
1.5 Dimensions 40

2 Installation 41

2.1 Schéma de raccordement 41
2.2 Raccordement hydraulique 41

3 Effecteur l'entretien 43

3.1 Préparer l'entretien 43
3.2 Entretien côté eau 43

4 Garantie 45

4.1 Garantie générale 45
4.2 Garantie sur la cuve 45
4.3 Conditions d'installation et d'utilisation 45
4.4 Exclusions 46
4.5 Portée de la garantie 46
4.6 Reclaimations 46
4.7 Obligations de A.O. Smith 46

IT 400 / 500 / 600 / 750 / 1000

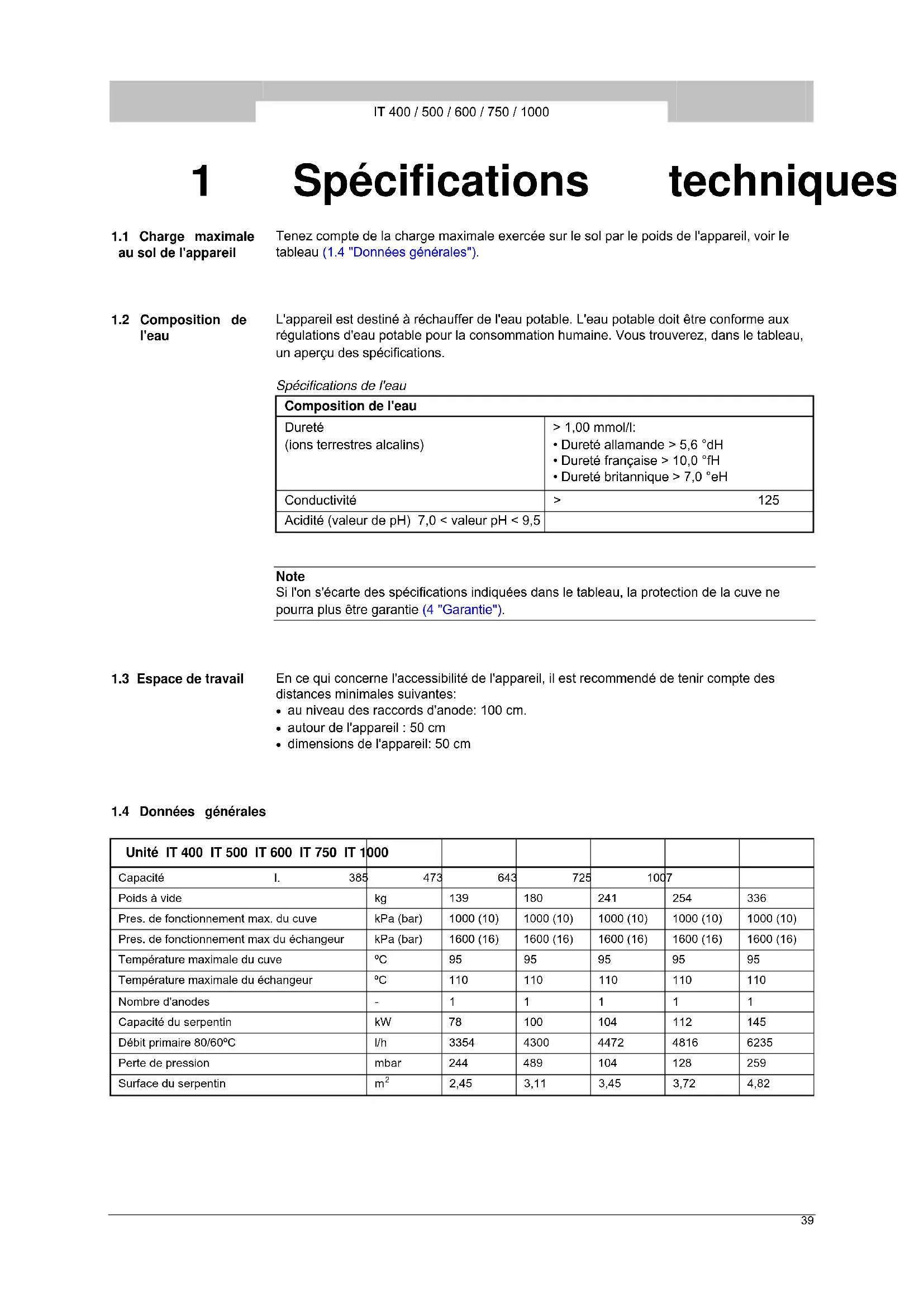

1 Spécifications techniques

1.1 Charge maximale au sol de l'appareil

Tenez compte de la charge maximale exercée sur le sol par le poids de l'appareil, voir le tableau (1.4 "Données générales").

1.2 Composition de l'eau

L'appareil est destiné à réchauffer de l'eau potable. L'eau potable doit être conforme aux régulations d'eau potable pour la consommation humaine. Vous trouverez, dans le tableau, un aperçu des spécifications.

Spécifications de l'eau

Composition de l'eau
Dureté(ions terrestres alcalins)	>1,00 mmol/l:Dureté allamande >5,6 °dHDureté française >10,0 °fHDureté britannique >7,0 °eH
Conductivité	> 125
Acidité (valeur de pH) 7,0 < valeur pH < 9,5

Note

Si l'on s'écarte des spécifications indiquées dans le tableau, la protection de la cuve ne pourra plus être garantie (4 "Garantie").

1.3 Espace de travail

En ce qui concerne l'accessibilité de l'appareil, il est recommandé de tenir compte des distances minimales suivantes:

• au niveau des raccords d'anode: 100 cm.
  • autour de l'appareil : 50 cm
  • dimensions de l'appareil: 50 cm

1.4 Données générales

Unité IT 400 IT 500 IT 600 IT 750 IT 1000
Capacité I. 385		473	643	725	1007
Poids à vide		kg	139	180	241	254
Pres. de fonctionnement max. du cuve		kPa (bar)	1000 (10)	1000 (10)	1000 (10)	1000 (10)
Pres. de fonctionnement max du échangeur		kPa (bar)	1600 (16)	1600 (16)	1600 (16)	1600 (16)
Température maximale du cuve		°C	95	95	95	95
Température maximale du échangeur		°C	110	110	110	110
Nombre d'anodes		-	1	1	1	1
Capacité du serpentin		kW	78	100	104	112
Débit primaire 80/60°C		l/h	3354	4300	4472	4816
Perte de pression		mbar	244	489	104	128
Surface du serpentin		m^2	2,45	3,11	3,45	3,72

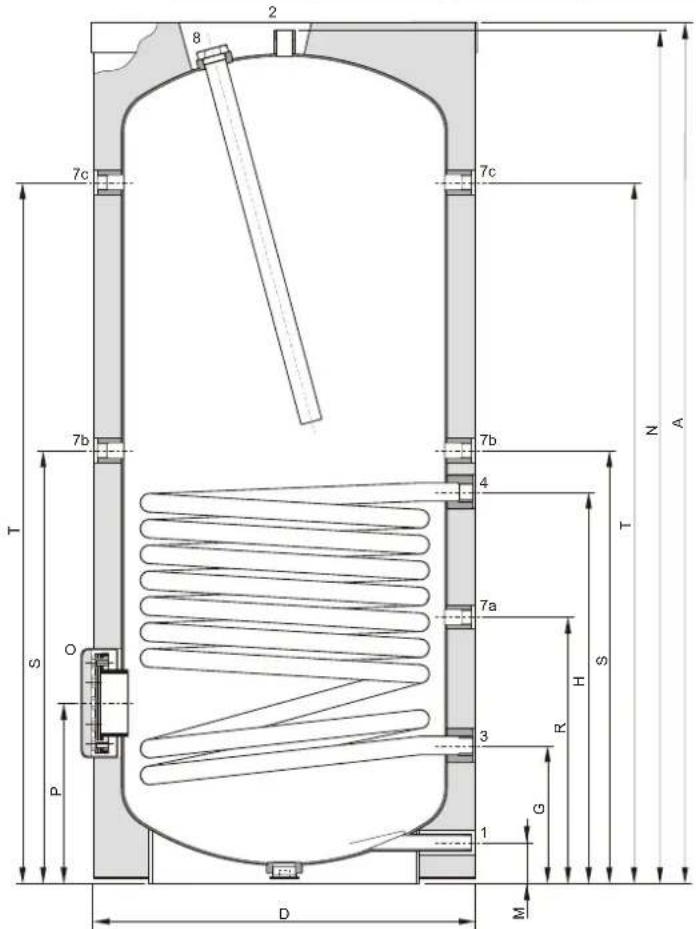

1.5 Dimensions

Unité IT 400 IT 500 IT 600 IT 750 IT		1000
A	Hauteur totale	mm	1705	2040	1835	2030	2000
D	Diamètre de l'appareil	mm	720	720	910	910	1060
G	Hauteur sortie	du échangeur			mm	255	255
H	Hauteur entrée du échangeur			mm		1010	1205
M	Hauteur de l'alimen. en eau friode	mm	70	70	85	85	95
N	Heuteur de la sortie d'ean chaude	mm	1650	1990	1795	1990	1960
O	Diamètre de nettoyage		mm	115	115	180	180
P	Hauteur de regard	de	nettoyage	mm	330	330	41
R	Hauteur du raccord capteur de temp.	mm	500	500	650	650	700
S	Hauteur du raccord recirculation			mm	1095	1290	1290
T	Hauteur du raccord capteur de temp./de la soupape T&P	mm	1360	1700	1475	1670	1600
1	Raccord d'alimentation en eau friode	-	R 2	R 2	R 212	R 212	R 212
2	Raccord de sirtie d'eau chaude	-	R 2	R 2	R 212	R 212	R 212
3	Raccord de la sortie échangeur	-	Rp 1	Rp 1	Rp 1	Rp 114	Rp 114
4	Raccord de l'entrée échangeur	-	Rp 1	Rp 1	Rp 1	Rp 114	Rp 114
7a	Raccord capteur de température		Rp34	Rp34	Rp34	Rp34	Rp34
7b	Raccord recirculation	-	Rp34	Rp34	Rp34	Rp34	Rp34
7c	Raccord capteur de température/ de la soupape T&P		Rp34	Rp34	Rp34	Rp34	Rp34
8	Raccord anode	-	Rp 114 Rp 114	Rp 114	Rp 114	Rp 114

305 1145

18 415 129

2.1 Schéma de raccordement

Cette illustration représente le schéma de raccordement. Ce schéma est utilisé dans les paragraphs suivants contenant une description du raccordement proprement dit.

Légende

1. groupe de sécurité (obligatoire)
2. soupape thermique (recommandée)
3. vanne d'arrêt (recommandée)
4. clapet anti-retour (obligatoire)
5. circulateur de bouclage (optionl)

A. alimentation en eau friode
B. sortie d'eau chaude
C. counduit de circulation bouclage ECS
F. entrée échangeur thermique
G. sortie échangeur thermique

B 3 F 4 5 6 4 C G 2 A

IMD-0381

L'installation doit être réalisée par un installateur agréé conformément aux régulations en vigueur générales et locales.

2.2.1 Côte eau froide

Voir (A) du schéma de raccordement (2.1 "Schéma de raccordement").

1. Si la pression de la cabalisation d'eau est supérieure à la prossion prescrite (1.4 "Données générales"), installez une vanne de réduction approvée.
2. Placez un groupe de sécurité approuvé (2) côte eau froide conforme aux prescriptions en vigueur.
3. Raccordez le côté trop-plein du groupe de sécurité (2) à une conduite d'evacuation d'eau ouverte.

Attention

Un groupe de sécurité est obligatoire. Montez-le le plus près possible de l'appareil.

Avertissement

Entre la combinaison d'entrée et l'appareil, vous ne pouvez jamais monter de vanne d'arrêt ou de clapet anti-retour.

2.2.2 Côte eau chaude

Voir (B) du schéma de raccordement (2.1 "Schéma de raccordement").

Note

L'installation des longues conduites d'eau chaude évite les pertes énergétiques inutiles

1. En option: Montez un thermomre (12) afin de contrôler la température de l'eau de soutirage.
2. Recommandé: Montez la soupape thermique (3).
3. Installez une vanne d'arrêt (11) dans l'evacuation d'eau froide pour l'entretien.
4. Si une conduite de circulation est nécessaire, continuez avec le montage d'une conduite de circulation (2.2.3 "Conduite de circulation"). Sinon, montez alors l'ecrou d'étanchéité avec le joint fourni avec le robinet de vidange.

2.2.3 Conduite de circulation

Voir (C) du schéma de raccordement (2.1 "Schéma de raccordement").

Si l'on souhaite avoir directement de l'eau chaude aux points de vidange, un circulateur peut être installé. Il augmente le confort et prévient le gaspillage d'eau.

1. Montez un circulateur d'une capacité correspondant à la grandeur et à la résistance du système de circulation bouclage ECS.
2. Montez un clapet anti-retour (5) après le circulateur pour garantir le sens de circulation.
3. Montez deux vannes d'arrêt (4) à des fins de maintenance.
4. Raddordez la conduite de circulation conformément au schéma de branchement (2.1 "Schéma de raccordement").

3 Effecteur l'entretien

Attention

L'entretien ne peut être effectué que par un professionnel de la maintenance ou de l'entretien agréé.

A chaque entretien, l'appareil doit être contrôlé côté eau et côté gaz. L'entretien doit s'effectuer dans l'ordre suivant.

1. Préparer l'entretien
2. Entretien côté eau
3. Terminer l'entretien

Note

Pour commander des pièces de rechange., il est important de préciser le type d'appareil. L modèle d'appareil et le numéro de série complet de l'appareil. Ces renseignements figurent sur la plaquette d'identification. Ces informations permettront de déterminer les données des pièces de rechange.

3.1 Préparer l'entretien

La préparation de l'entretien se compose du test et du contrôle des quelques composants et se compose des étapes suivantes :

1. Testez le fonctionnement du clapet d'expansion du groupe de sécurité. L'eau doit jaillir de manière uniforme.
2. Vérifiez les conduites d'evacuation des soupapes de trop-plein er éliminez les restes de calcaires présents.
3. Vidangez l'appareil.

3.2 Entretien côté eau

L'entretien du côté eau consiste à détartrer et nettoyer le réservoir et contrôler les anodes.

3.2.1 Détartrage et nettoyage de la cuve

Un dépôt calcaire et du tartre empêchent la bonne conduction de la chaleur vers l'eau. Un détartrage périodique empêche la formation de ce dépôt. La durée de vie de l'appareil s'en trouve prolongée et le processus d'échauffement optimisé.

En déterminant la fréquence des entretiens, il convient de tenir compte de la vitesse de l'entartrage. Le tartre dépend de la condition locale de l'eau, de la consommation et de la température de l'eau réglée. Afin de prévenir le tartre trop massif, nous conseillons de régler la température à 60°C maximum.

Afin de garantir un bon verrouillage étanche des ouvertures de nettoyage, il faudra remplacer les joints d'étanchéité, boulons et éventuellement le couvercle après les avoir ouvertes. Votre fournisseur /fabricant peut vous fournir les kits nécessaires.

L'appareil est doté d'une ouverture de nettoyage pour faciliter le détartrage et le nettoyage du réservoir.

Ordre du travail:

1. Faites tourner les boulons de l'ouverture de nettoyage.
2. Éliminez le couvercle et le joint.
3. Inspectez le réservoir. Éliminez la couche de calcaire accumulée et les saletés.
4. Si la couche de calcaire ne peut être éliminée manuellement, il convient de retirer le calcaire avec un détartrant. Prenez contact avec le fournisseur/fabricant pour un conseil sur le détartrant à utiliser.
5. Fermez l'ouverture de nettoyage. Pour éviter tout dommage au réservoir, les boulons doivent être vissés avec un couple de 50 Nm maximum. Utilisez à cet effet l'outillage adapté.

3.1.2 Contrôle des anodes

Les anodes assurent la protection du réservoir en se sacrifiant. Quand le matériel de l'anode est insuffisant, cela peut mener à une mauvaise protection du réservoir qui débouche sur une fuite du réservoir.

1. Déconnectez les anodes une par une.
2. Contrôlez le diamètre de chaque anode à différents endroits. Le diamètre peut atteindre au moins 60 % du diamètre d'origine.
3. Si le diamètre s'élève à moins que le minimum, l'anode doit être remplacée. Prenez contact avec le fournisseur/fabricant pour la commande de nouvelles anodes.
4. Montez les (nouvelles) anodes.

4 Garantie

4.1 Garantie générale

Si, durant l'année suivant la date initiale d'installation d'un chauffe-eau livré par A.O. Smith après examen par et sur l'appréciation exclusive de A.O. Smith toute partie ou pièce, à l'exception de la cuve, ne fonctionne pas ou ne fonctionne pas correctement suite à des vices de construction ou de matériau, A.O. Smith remplacera ou réparera la partie ou pièce défectueuse.

4.2 Garantie sur la cuve

Si, moins de trois ans après la date initiale de l'installation d'un chauffe-eau livré par A.O. Smith, après examen par et sur l'appréciation exclusive de A.O. Smith, la cuve en acier thermo vitrifié présente des fuites suite à une formation de rouille ou de corrosion du côté de l'eau, A.O. Smith mettra à disposition un nouveau chauffe-eau à accumulation de même contenance et de même qualité. Il sera accordé une garantie sur la cuve de remplacement, valable pour le reste de la période de garantie du chauffe-eau initial. En dérogation à l'article 2, la durée de garantie de trois ans valable pour la cuve en acier thermo vitrifié est ramenée à un an après la date initiale d'installation si de l'eau filtrée adoucie coule dans le chauffe-eau ou est conservée.

4.3 Conditions d'installation et d'utilisation

La garantie visée aux articles 1 et 2 est valable exclusivement si les conditions suivantes sont remplies:

a. Le chauffe-eau est installé compte tenu des prescriptions d'installation appliquées par A.O. Smith pour un modèle spécifique et conformément aux arrêtés, prescriptions et règlements officiels en ce qui concerne les installations et les constructions.

b. Le chauffe-eau reste installé à l'endroit initial.

c. Il est fait usage exclusivement d'eau potable, circulant librement en tout temps, tandis que la cuve est à l'abri des effets dégradants de tartre et de dépôt calcaire (utilisation obligatoire d'un échangeur thermique pour réchauffement indirect d'eau salée ou corrosive).

d. Un entretien préventif permet d'éliminer tout dépôt calcaire dans la cuve.

e. La température de l'eau du chauffe-eau ne doit pas excéder la température maximale prévue.

f. La pression hydraulique et / ou la charge thermique n'excèdent pas les maxima indiqués sur la plaque signalétique du chauffe-eau.

g. Le chauffe-eau est placé dans un environnement non corrosif.

h. Le chauffe-eau est pourvu d'un groupe de sécurité approuvé à cette fin par une autorité compétente, de capacité suffisante, n'excédant pas la pression de fonctionnement telle qu'indiquée sur le chauffe-eau, ainsi qu'éventuellement d'une soupape de pression et température montée conformément aux prescriptions de A.O. Smith relatives au modèle spécifique de chauffe-eau et compte tenu des prescriptions et règlements locaux officiels.

i. L'appareil doit toujours être équipé d'une protection cathodique. Si des anodes sont appliquées, il faut les remplacer et les renouveler dès qu'elles sont usées à 60 % ou plus. Lors de l'application des anodes électriques, il faut vérifier qu'elles fonctionnent continuellement.

4.4 Exclusions

La garantie visée dans les articles 1 et 2 ne couvre pas les cas suivants:

a. si le chauffe-eau a subi des dégradation sous l'effet d'agents extérieurs;
b. en cas de négligence (y compris exposition au gel), modification, usage incorrect et/ou abusif du chauffe-eau et lorsqu'on a essayé de réparer soi-même les fuites;
c. si des saletés ou autres particules se sont infiltrées dans la cuve;
d. si la conductivité hydraulique est inférieure à 125 μS/cm et/ou si la dureté (ions terrestres alcalins) de l'eau est inférieure à 1,00 mmol/lit;
e. si de l'eau remise en circulation sans être filtrée coule dans le chauffeau ou y est stockée;
f. si l'on a essayé de réparer soi-même un chauffe-eau défectueux.

4.5 Portée de la garantie

Les obligations de A.O. Smith conformes à la garantie accordée se limite à la livraison gratuite de l'entrepôt des pièces ou parties à remplacer ou de l'appareil à remplacer. Les frais de transport, de travail, d'installation et autres frais relatifs au remplacement ne viennent pas à charge de A.O. Smith.

4.6 Réclamations

Toute réclamation basée sur la garantie donnée doit être déposée auprès du distributeur qui a vendu le chauffe-eau ou d'un distributeur des produits A.O. Smith Water Products Company. L'examen du chauffe-eau tel que mentionné dans les articles 1 et 2 aura lieu dans un laboratoire de A.O. Smith.

En ce qui concerne les chauffe-eau fournis et chauffe-eau de rechange (parties ou pièces de ces chauffe-eau), A.O. Smith ne donne aucune autre garantie que celle formulée expressément dans le présent certificat.

En vertu de la présente garantie ou d'autre manière, A.O. Smith décline toute responsabilité quant aux dégâts causés aux personnes ou aux biens par le chauffe-eau (ou parties ou pièces ou cuve en acier thermo vitrifié) ou par le chauffe-eau de rechange livré par elle.

IT 400 / 500 / 600 / 750 / 1000

0310110 R0.0 NL/UK/FR
