GEBRUIKSAANWIJZING AuroSTEP plus 1.150 M VAILLANT

Systeembeschrijving
astroSTEP plus

Systeel voor warmwaterbereiding op basis van zonne-energie 1.150 M

1.150 M

2.150 M

Inhoudsopgave

1 Aanwijzingen bij de documentatie 2

1.1 Documenten bewaren
1.2 Gebrukke symbolen
1.3 Geldigheid van de handleiding 2

2 Systeembeschrijving

2.1 Zonnesysteme 2
2.2 Boilereenheid 2
2.3 Werkingsprincipe 3
2.4 Functies van de zonneregelaar 4
2.5 Opbouwen functie 6

2.6 Buisleidingen voor collectorvloeistof....8
.2.7.2 Eigenschappen van de collectorvloeistof 8
2.2.82 Vorst- en corrosiebeveiliging van het zonnecircuit. 8
2.9 Vlakke collectors auroTHERM 2 classic VFK 135 D. 8

1 Aanwijzingen bij de documentatie

De volgende aanwijzingen zijn een wegwijzer door de volledige documentatie.

In combinatie met deze systemdomschrijving en gebruiksaanwijzing় nog andere documenten van toe-passing.

Voor schade die door het Niet naleven van deze handleidingen ontstaat, kan Vaillant Niet aansprakelijk gesteld worden.

Aanvullend geldende documenten

Voor de gebruiker van de installmentie:

• Systeemomschrijving en gebruiksaanwijzing

Nr.

• Garantiekaart Nr. 804558

Voor de installmenteur:

Installatie-en

onderhoudshandleiding Nr.

Montagehandleiding vlakke zonnecollector
uroTHERM classic VFK 135 D

montage op dak/platdakmontage Nr. 0020057142
montage in dak Nr. 0020057147

Neem bij de bediening van de auroSTEP plus goed nota van alle gebruiksaanwijzingen van onderdelen en componenten van het systeme. Deze gebruiksaanwijzingen worden meegeleverd met de betreffende onderdelen van het systeme en aanvullende componenten.

1.1 Documenten bewaren

Bewaar deze systeembeschrijving en gebruiksaanwijzing en alle aanvullend geldende documenten zodanig, dat ze direct ter beschikking staan.

Geef de documenten bij verhuizing of verkoop van het toestel aan de volgende eigenaar.

1.2 Gebruike symbolen

Neem bij de bediening van het toestel de veiligheidsaanwijzingen in deze systeembeschrijving in acht!

Gevaar!

Onmiddelijk gevaarlijk voor lijf en leven!

Gevaar!

Levensgevaardoorelektrische schok!

Gevaar!

Gevaar voor verbranding!

Attentie!

Mogelijk gevaarlijke situatie voor product en/of milieu!

Aanwijzinq!

Nuttige informatatie en aanwijzingen.

• Symbool voor een noodzakelijkheid handeling.

1.3 Geldigheid van de handleiding

Deze systeembeschrijving geldt uitsluitend voor toestellen met de volgende artikelnummers:

Tabel 1.1 Geldigkeit van de handleiding

Toesteltype Artikelnummer
uroSTEP plus VIH SN 150/3 M i 0010	010176

Zie voor het artikelnummer van uw toestel het typeplaatje.

2020Systemsbeschrijving

Deze systeembeschrijving richt zich tot de gebruikers van het auroSTEP plus-system.

Deze beschrijving bevat informatatie over het systemen en 0020917006om als aanvulling op de gebruiksaanwijzing alsook op de gebruiksaanwijzing. De systeembeschrijving staat aan het begin van deze handleiding, waar dat u这家伙 beschrijving voor de andere handleidingen要去 lezen.

2.1 Zonnesystem

Het zonnesysteme auroSTEP plus dient voor de opwarming van drinkwater door middel van zonne-energie.

Het bestaat uit een boilereenheid, een collectorveld mit 1-2 collectoren en de verbindingsleiding, die de boilereenheid met het collectorveld verbindt.

2.2 Boilereenheid

De meeste componenten van het compacte zonnesystemen zich in de warmwaterboilereenheid geintegreerd.

Voor de regeling van het zonnesystem met aangepaste naverwarming voor Vaillant CV-toestellen beschikt het systeme over een geintegreerde thermostat.

De Vaillant boilerenheden VEH SN 150/3 Mi, 250/3 Mi en 350/3 MiP worden als indirecte verwarmbare zonnenergieboiler gebruikt voor de door zonne-energie ondersteunde warm water verzorging, waar bij ze alleen door hun opslagvolume van elkaar verschillen.

Om een lange levensduur te garanderen, zich de boilers en de spiraalbuizen aan drinkwaterzijde geëmailleerd.

Als roestbescherming heeft elke boiler een magnesium-beschermingsanode. Deze beschemingsanode要去 u aanlijks onderhoden om de roestbescherming veilig te stellen.

De indirect verwarmde zonneboilers werken in een zogenaamd gesloten systeem, dat betekent dat de waterinhoud Niet met de atmosefer in verbinding staat. Bij het openen van een warmwaterkraan worden het warmer water door het instromende koude water uit de boiler gedrukt.

In het onderste, koude bereik zit de zonneuwarmtewisselaar. De relatief lage watertemperaturen in het onderste bereik zorgen ook bij weinig bestraling door de zon voor een optimale warmtevergang van het zonnecircuit maar het Boilerwater.

Opagen waarop de bestraling door de zon voor de opwarming van het water in de boiler Niet voldoende is of als er teveel warm water nodig is, dan moet het boiler-water via een CV-toestel naverwarmd worden. De in de boiler geintegreerde regeling stuart hierbij het CV-toestel.

De boilereenheden VEH SN 150/3 Mi, 250/3 Mi en 350/3 MiP+kunnen in combinatie met een naverwarmingstoestel worden gebruikt. Een lijst van de toegestane naverwarmingstoestellen krijgt u van uw Vaillant dealer.

De zonneboiler is uitgerust met een circulatiepomp, in versie P met twee circulatiepompen, voor een optimale aanpassing van de vereiste circulatiehoeveelheid en het pompvermogen.

De regeling van de nominale doorstromingshoeveelheid gebeurt door de regelaar en hoeft Niet handmatig ingesteld te worden. Bij de installmentie hoeft enkel ingesteld te worden dat het om een 1 of 2-collectorsysteme gaat.

2.3 Werkingsprincipe

Het werkingsprincipe van het zonnesysteme auroSTEP plus is anders dan bij vele andere zonnesystemen.

Het zonnesysteme auroSTEP plus is nicht volledig met collectorvloeistof gemuld en staat nicht onder druk. Daar om vallen de anders bij zonnesystemen gebruikelijke onderdelen, zoals expansievat, manometer en ontluchter weg.

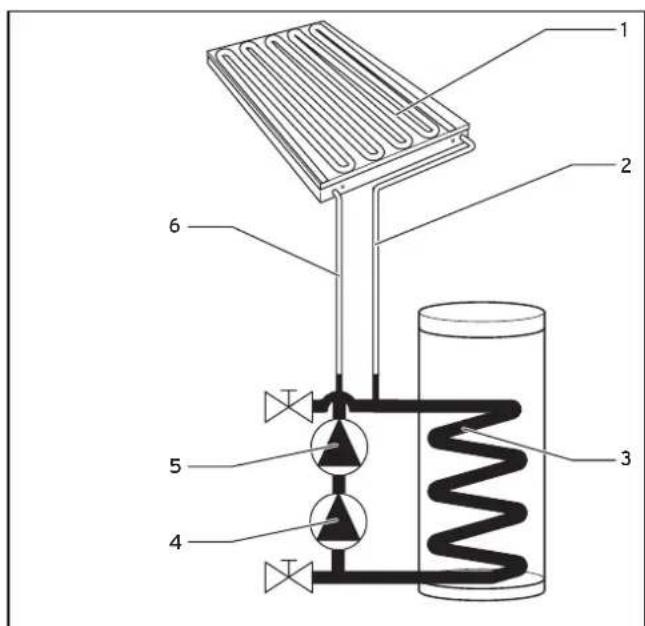

Afb. 2.1 Verdelling van de collectorvloelstof bij stilstand van de collectorpomp(en)

Legenda

1 Collectorveld
2 Collectorvloeistof-aanvoerleiding
3 Bovenste gedeelte spiraalbuis
4 Collectorpomp 1
5 Collectorpomp 2 (alleen versie P)
6 Collectorvloeistofretourleiding

Bij stilstand van de collectorpomp(en) (4, 5) verzamelt de collectorvloeistof zich in de spiraalbuis (3), in de collectorpomp(en) en in het zonnesystembuizenwerk op de boilereenheid. Daarom is het belangrijk om het collectorveld (1) en alle collectorvloeistofleidingen (2) en (6) zo te installereren, dat de collectorvloeistof door het aanwezige vervalaar de boilereenheid kan terugstromen. De collectorvloeistofleidingen en het collectorveld zijn dan met lucht gezuld.

Als collectoryvloeistof dient een special kant en klaar water-glycol-mengsel, waarmee de boilereenheid bij levering al vooraf bevuld is.

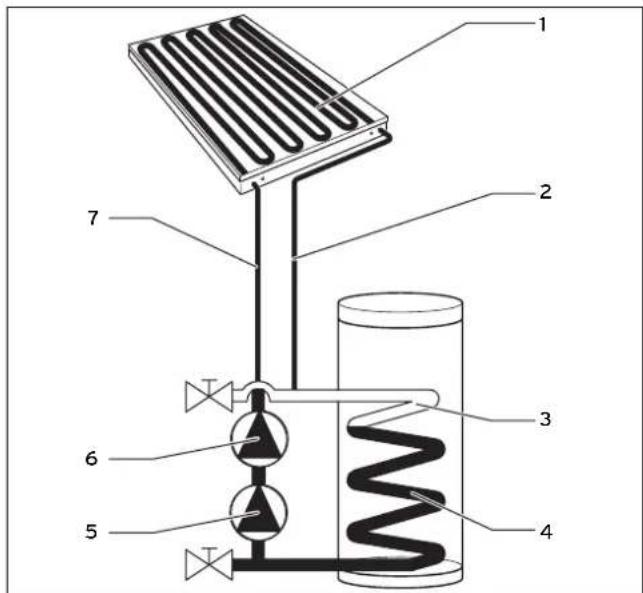

Afb. 2.2 Verdeling van de collectorvloelstof bij lopende collectorpomp(en)

Legenda

1 Collectorveld
2 Collectorvloeistof-aanvoerleiding
3 Bovenste gedeelte spiraalbuis
4 Onderste gedeelte spiraalbuis
5 Collectorpomp 1
6 Collectorpomp 2 (alleen versie P)
7 Collectorvloeistofretourleiding

Als de zonneregelaar de collectorpomp (5, 6) inschakelt, transporteert/transporteren de pomp(en) de collectorvloeistof uit de spiraalbuis (4) door de collectorvloeistofretourleiding (7) in het collectorveld (1). Daar worden de vloeistof opgewarmd en door de aanvoerleiding van het zonnesystem (2) terug maar de boilereenheid geleid.

Het vloeistofvolume in de dunne collectorvloeiestofleidingen en in het collectorveld is gering in vergelijkking met het volume in de dikke spiraalbuis in de boilereenheid. Daarom daalt het peel van de collectorvloeestof bij lopende collectorpomp(en) slechts beperkt. In het bovenste deel (3) van de spiraalbuis verzamelt de uit de collectorvloeiestofleidingen en het collectorveld verdrongen lustch.

Bij het opwarmen van het systeem zetten de collectorvloeistof en de lustch zich een beetje uit. De druk van de in het zonnesysteme ingesloten lustch stijgt dan een beetje. De ingesloten luchtbel in het systeem cervult hierbij de taak van een expansievat. Deze druk is noodzakelijk en mag in geen geval verlaagd worden. Daarom mag in het zonnesysteme geen ontluchter ingebouwd worden.

Bij lopende collectorpomp(en) komt de collectorvloeistof in het bovenste deel van de spiraalbuis (3) permanent met lustch in contact.

Uit het hier beschreiben werkingsprincipe kan het volgende opgewaatkt worden:

• Omdat gedurende het koude jaargetijde bij stilstand van het zonnesystem er zich alleen lust in de collector en in de collectorvloeistofleidingen bevindt, hoeven vorstwerende maatregelen alleen voor de standplaats van de boilereenheid te worden getroffen.
• De Voorgeschreven installment van het collectorveld alsmede van de collectorvloeistofleidingen en met name de helling van de leidingen vormen een basis voorwaarde voor het correct functioneren van het zonnesystem.
• Het vloeistofvolume van het collectorveld alsmede van de collectorvloeistofleidingen moet precies op het zonnesysteme waar afgestemd. Daarom mogen de minimale en maximale lengte van de collectorvloeistofleidingen Niet overschreden worden, mogen er geen collectorvloeistofleidingen met een afwijkende binnendiameter gebruikt worden en mogen het type alsmede het aanlal collectors zich veranderd worden.
• De fysische eigenschappen van de collectorvloeistof horen eveneens tot de basisvoorwaarden voor het storingvrij functioneren van het systeme. Daarom mag bij het verversen van de vloeistof alleen de Vaillant originele collectorvloeistof zicher enige additieven bijgevuld worden.

2.4 Functies van de zonneregelaar

De zonnesystemen auroSTEP plus worden door de geintegreerde, microprocessorgestuurdze zonneregelaar geregeld. De instelling van de standby-temperatuur van de boiler of ook van de maximale boilertemperatuur kut u bij dethermostatuiitvoeren.

De geintegreerde zonneregelaar is een compleet uitgerust systeem voor de regeling van een collectorveld met 1-2 collectoren en een boiler.

Voor de installmentie biedt de regelaar een voldoende groot aansluitbereik, voor de weergave van gegevens en het invoeren van alle vereiste parameters beschikt hij over bedieningselementen en een groot display.

Temperatuurverschilregeling

De zonneregelaar werkkt volgens het principe van de temperatuurverschilregeling. De regelaar schakelt de collectorpomp(en) altijd in als het temperatuurverschil (temperatuur collector - temperatuur boiler) groter is dan het inschakelverschil.

De regelaar schakelt de collectorpomp(en)uit als het temperatuurverschil (temperatuur collector - temperatuur boiler)kleiner is dan het uitschakelverschil. Het inschakeltemperatuurverschil richt zich maar de in de regelaar opgeslagen curves, waarbij voor systemen met een of twee collectors verschillende curves bestaan.

Nalaadfunctie (geldt voor versie M)

Het naverwarmen dient ervoor om het door de zon voorverwarmde boilerwater tot een hogere temperatuur op te warmen, b.v. als er Niet voldoende zonne-opbrengst maybeijk is. Hierbij gebeurt het naverwarmen via een nageschakelde warmwaterbereider, b.v. een gaswaterverwarmer of een circulatiewaterverwarmer.

Nalaadvertraging (geldt nicht voor versie M)

Voor het vermijden van het onnodig naladen via een externe warmteopwekker resp. via een elektrisch verwarmingselement is dethermostat met een nalaadvertraging uitgerust. Hierbij worden het naladen met max.

30 min. vertraagd als de collectorpomp(en) loopt/lopen en er dus zonne-opbreNGTH is. Blijft/blijven de collectorpomp(en) staan of is de gewenste boilertemperatuur na het verstrijken van de vertragingstijd Niet bereikt, dan gebeurt het naladen van de boiler via de externe warmteopwekker.

De nalaadvertraging wordt op installaturniveau geactiveerd.

Bescherming gegen de legionellabacterie (geldt nicht voor versie M)

Voor de bescherming gegen de legionellabacterie要去 voor zelfinbouw de accessoire Vaillant legionellapomp worden gebruikt.

De functie bescherming gegen de legionellabacterie dient om kiemen in de boiler en in de buisleidingen te doden.

Is deze functie geactiveerd, dan worden een keer per week (woensdag om 14研究成果 de boiler en de warmwaterleidingen op een temperatuur van 70^ gebracht.

Eerst worden alleen met de zonne-opbrenGST geprobeerd om de gewenste temperatuur over een tijdspanne van 90 min. te bereiken. Indien dit Niet lukt, worden de bescherming gegen legionella via een externe warmteopwekker uitgevoerd. De functie bescheming gegen de legionellabacterie worden beeindigd, wanner gedurende eenperiode van 30 min. een temperatuur van ten minste 68^ gemeten worden.

De erkende installmenter activeert op installaturniveau de functie bescherming gegen de legionellabacterie en stelt in of de opwarming om 15.30 h of in de komende

nacht om 4.00 h planta vindt om van een eventuele gunstig nachttarief gebruik te konnen make.

Pompblokkeerbeveiliging

Na 23 eer stilstand van de pomp lopen alle aangesloten pompen gedurende ca. 3 sec. aan om het vastlopen van de pompene verhinderen.

Jaarkalender

Dethermostat is met een jaarkalender uitgerust, zodate een automatische overschakeling van zomer-haar wintertijd möglichk is. Voor de activering hoeft enkel op installateurniveau eenkeer de actuèle datum ingevoerd te worden.

Aanwijzinq!

Gelieve er rekencing mee te honden dat de thermostataat bij een elektriciteitsuitval slechts met een gangreserve van 30 min. uitgerust is. De interne klok blijft na 30 min. staan en de kalender loopt na het herstellen van de spanningsvoorziening Niet verdier. In dit geval moet de tijd opnieuw ingesteld en de actuèle datum ge-controlled worden.

Vulmodus/bedrijfsmodus

Om snel vullen van de installmentie na het inschakelen van de collectorpomp(en) te bereiken, is de thermostat met de functie "Vulmodus" uitergerust. Bij iedere keer inschakelen loopt/lopen de pomp(en) enige tijd in de vulmodus met vastgelegd vermogen. De verschilregeling is gedurende zeze tijd Niet actief, zodat de pomp(en) ook bij het onderschrijden van de uitschakeldrempel Niet uitgeschakeld word(en). Gedurende de eerste 20 sec. loopt de collectorpomp 1 tot max. 50% van het vermogen, dan worden, indien aanwezig (allen versie P), de collectorpomp 2 met 50% van+zijn vermogen bijgeschakeld. In de komende 20 seconden, draait de collectorpomp 1 tot max. 100% van zich vermogen. De collectorpomp 2 (alleen versie P) bereikt hierna tevens 100% van zich vermogen. Op deze wijze loopt de pomp/lopen de pompen voor de resterende duur van de vulmodus met 100% van hun vermogen om zo het vullen te garanderen. Na de vulmodus begint de bedrijfsmodus. Om een voortijdig uitschakelen van de collectorpomp(en) bij een geringe zonne-opbrengst te vermijden, wordt/worden de pomp(en) eerst 12 minutes in werkung gezet, terwijl de differentieregeling het optimale pompvermögen berekend. Na afloop van zeze tijd bepaalt de differentieregeling de verdere looptijd en het vermogen van de collectorpomp(en). Hierbij worden het vermogen verhoogd, als het temperatuurverschilussen collectorvoeler en onderste boilervoeler tijdens de looptijd worden verhoogd of het vermogen worden verlaagd, wanneer het temperatuurverschil worden verlaagd.

Party-functie (geldt voor versie M)

Door het activeren van de partyfunctie worden de nalaad functie vrijgegeven, dat betekent dat de ingestelde gewenste Boilerwaarde permanent gehouden worden, evt. door het naladen.

Eenmalig naladen (geldt Niet voor versie M)

Door het activeren van het eenmalig naladen worden de boiler eenmalig maar de ingestelde gewenste boilerwaarde opgewarmd.

Vakantiefunctie

Door het activeren van deze functie worden gedurende de ingestelde vakantietijd (1..99ragen) de bedrijfsfunctie op OFF gezet. Hierdoor+zijn zowel de zonne-opbrengst alsook de nalaadfunctie gedeactiveerd.

2.5 Opbouwen functie

Het Vaillant zonnesysteme auroSTEP plus is een thermisch zonnesysteme voor het opwarmen van water. Bij stilstand van het zonnesysteme loopt de collectorvloeistof uit de collectors en de leidingen terug in de zonneboiler. Op deze manier wordt schade door vorst of oververhitting aan het zonnesysteme vermeden. Bijkomende vorstbeveiliging worden geboden door het gebruik van een water-glycolmengsel als collectorvloeistof.

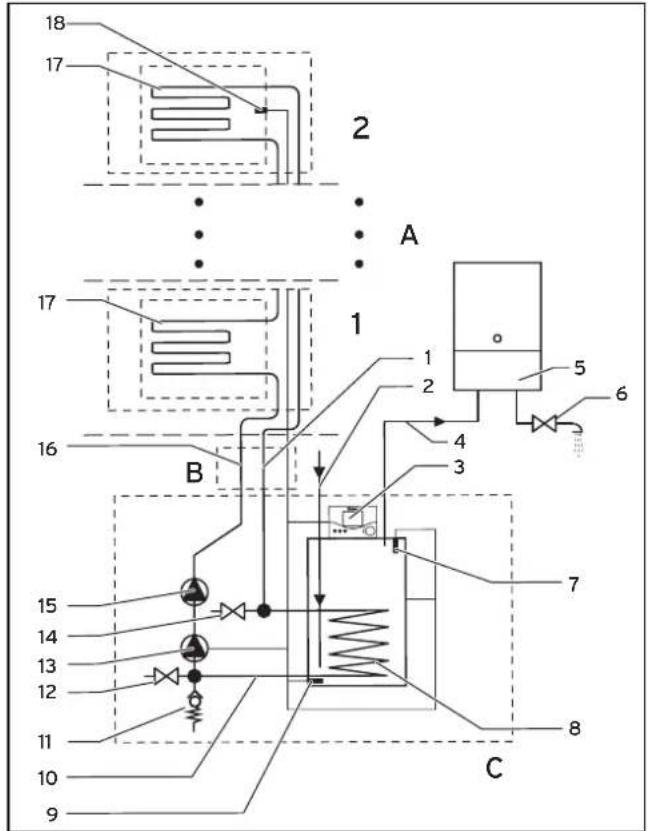

Afb. 2.3 Hoofdcomponenten systeme auroSTEP plus met boller VIH SN 150/3 i (principeschets zonder aansluitings-garnituren)

Legenda

1 Collectorvloeistof-aanvoerleiding
2 Koudwaterleiding
3 Regeling
4 Warmwaterleiding
5 Warmwaterbereider
6 Mengklep
7 Bovenste boilervoeler
8 Zonnewarmtewisselaar
9 Onderste boilervoeler
10 Geintegreerd zonnesystemeumbuizenwerk
11 Veiligheidsventiel
12 Onderste vul-/aftapkraan
13 Collectorpomp
14 Bovenste vul-/aftapkraan
15 Collectorpomp (alleen versie P)
16 Collectorvloeistofretourleiding
17 Collectorveld
18 Collectorvoeler

Het systeem bestaat UIT drie hoofdcomponenten:

A: 1-2 collectoren,
B: het geïsoleerde buizenwerk
C: een zonneboiler met geintegreerde pomp(en) en regeling.

Collectors A

Bij de collectors gaat het om vlakke collectors auro- THERM VFK 135 D (17) met spiraalvormige absorbers. Een in de bovenste collector bevestigde collectorvoeler (18) meet de collectortemperatuur.

Buizenwerk B

Het buizenwerk van het systeme bestaatuit de aanvoer (1) en de retourleiding (16). In hetuis worden de leidingen naast elkaar in een isolatie geinstalleerd, die eveneens nog de leiding voor de collectorvoeler (18) omgeeft. Deze module wordt ook "koperen collectorvloeistofbuis 2 in 1" genoemd. Om de verbinding op het dak tot stand te brengen, worden de koperleidingen van hun isolatie bevrijd, op de nodige lenghte afgekort, van isolaties voorzien en dan met de klemkoppelingen aan de collector bevestigd.

Aanwijzing!
Gebruik wegens de groote van de buisleidingen
volgens DINuitsuitend koperbuis met een bin
nendiameter van 8,4 mm voor het buizenwerk
van het system.

Vaillant raadt aan om de als toebehoren met 10 m lenghte (artikelnr. 302359) of met 20 m lenghte (artikelnr. 302360) verkrijgbare, eenvoudig te monteren "koperen collectorvloeistofbuis 2 in 1" te gebruiken, waarmee het system optimaal en beveiligd werkst.

Zonneboiler C

De monovalente boilers VEH SN 150/3 Mi, 250/3 Mi en 350/3 MiP beschikken over een vulv volume van ca. 150 l, 250 I resp. 350 I. Ze zijn uitgerust met een warmtewis-selaar.

De zonneuwarmtewisselaar (8) bevindt zich in het onderste deel van de boiler. Deze warmtewisselaar is met het collectorcircuit verbonden. De warmwaterbereider (5) dient voor de naverwarming van het boilerwater als de bestraling door dezon Niet voldoende is. Hij is in serie geschakeld (doorstromingsprincipe).

De bevde boilervoelers (7) en (9) melden de telkens op-genomen temperatures aan de regeling (3), die in de boiler geintegreerd is. Andere in de boilereenheid geintegreerde onderdelen zijn de collectorpomp(en) (13, 15), die voor de circulatie van de collectorvloeistof door het zonnecircuit zorgt, een verilgheidsventiel (11) en twee vul-/aftapkranen (12) en (14). De boiler zich bevoorraadt drinkwater dat door de koudwaterleiding (2) maar binnen stroomt en door de warmwaterleiding (4) verwarmd opnieuwঐburen stroomt.

Zonnecircuit

Het zonnecircuit omvat twee collectors 1-2 (17), waarvan de bovenste buisuitgang met de aanvoerleiding van de koperen zonnevloeistofbuis (1) verbonden is. Het andere einde van deze leiding is met de bovenste aansluiting van de zonneewarmtewisselaar (8) verbonden. De onderste aansluiting van de zonneewarmtewisselaar loopt via een deel van het in de boiler geintegreerde zonnesysteembuizenwerk (10) maar de zuigzijde van de collectorpomp (13, 15). De pomp(en) pomp(en) de collectorvloeistof in de retourleiding van de koperen collectorvloeistofbuis (16), die met de onderste aansluiting van het collectorveld (17) verbonden is.

In het in de boiler geintegreerd zonnesystemebuizenwerk (10) bevinden zich ook de vul- en aftapkranen (12) en (14) alsook een veiligheidsventiel (11).

Het zonnecircuit bevat een mengsel van collectorvloeistof en lucht. De collectorvloeistof bestaat uit een voorgemengd water-glycolmengsel, dat ook inhibitoren bevat. Het worden slechts要去 zoveel collectorvloeistof gezuld als er zich bij uitgeschakeld system in de zonnewarmtewisselaar (8) collectorvloeistof bevindt. De collectors (17) en de koperen collectorvloeistofbuizen (1) en (16) daarentegen zijn enkel met lucht gezuld.

Het is nicht nodig om een expansievat in het zonnecircuit te integreren, waar dat het zonnecircuit Niet compleet met collectorvloeistof bevuld is. Er bevindt zich wel genoeg lucht in het circuit, waardoor de volume-uitzetting van de verhitte collectorvloeistof gecompenseerd kan worden. De lucht in het circuit wint daardoor aan functioeel belong. Omdat de lucht absluut in het systeme moet blijven, mag er geen ontluchtingsventiel in het zonneystemeingebouwd worden.

Werkwijze van het zonnesysteme

Als het temperatuurverschil tussen de collectorvoeler (18) en de onderste boilervoeler (9) een bepaalde grenswaarde overschrijdt, worden /worden de

collectorpomp(en) (13, 15) ingeschakeld. Die pompt/ pompen collectorvloeiestof uit de zonnewarmtewisselaar (8) door de retourleiding van de koperen collectorvloeistofbuis (16), de collectors (17) en de aanvoerleiding van de koperen collectorvloeestofbuis (1) terug in de zonnewarmtewisselaar van de boiler.

De lucht, die zich voordien nog in de collectoren (17) bevond, wordenuit de collectors gedrukt en stroomt via de aanvoerleiding van de koperen collectorvloeistofbuis (1) in de zonnewarmtewisselaar (8). Het hoofdaandeel van de lucht verzamelt zich dan in de bovenste windingen van de spiraalbuis van de zonnewarmtewisselaar. De rest van de zonnewarmtewisselaar blijft met collectorvloeistof gemuld, waar dat inhoud van de collectors (17) en van de koperen collectorvloeistofbuizen (1) en (16) kleiner is dan die van de zonnewarmtewisselaar (8) in de boiler.

Zodra de collectoren (17) en de koperen collectorvloeistofbuizen (1) en (16) met collectorvloeistofGVuld zich, vermindert het pompvermogen, onward doer de heel kleine diameter van de koperen collectorvloeistofbuizen

de aan- en afstromende vloeistofkolommen elkaar compenseren. De pomp(en)要去(en) waar alleen nog de hydraulische wonderstand van het systeme overwinnen.

Als dan na een bepaalde gebruiksduur het temperatuurverschil tussen de collectorvoeler (18) en de onderste boilervoeler (9) onder een volgens de curve vastgelegde temperatuur komt, schakelt de regeling (3) de

collectorpomp(en) uit en de collectorvloeistof loopt via de retourleiding van de koperen collectorvloeistofbuis

(16) en door de pomp(en) terug in de zonnewarmtewisselaar (8). Tegelijk worden de voordien in het bovenste deel van de zonnewarmtewisselaar aanwezighe lucht terug door de aanvoerleiding van de koperen collectorvloeistofbuis (1), de collectoren (17) en de retourleiding van de koperen collectorvloeistofbuis (16) gedrukt.

Ultrusting

De zonneboilereenheid worden compleet gemonteerd geleverd en is bij levering al met collectorvloeistof bevuld. Daarom is bij de inbedrijfstelling vullen Niet nodig.

Om een lange levensduur te garanderen, zich de boilers en de spiraalbuizen aan waterzijde geëmailleerd. Voor de corrosiebescherming is standard een magnesiumanode als reactieve anode geënstalleerd. Deze reactieve anode要去 u Jaarliks onderhoden om de roestbescherming veilig te stellen.

Vorstbeveiliginq

Als de boiler voor enigeijd in een onverwarmde kamer buiten Dienst blijft (wintervakantie of dergelijk),要去 volledig worden geleegd vorstschade te voorkomen. Ga waarom ook na of de van binnen ligende naverwarmingsmawrtewisselaar volledig leeggemaakt is, omdat er zich hierin geen collectorvloeistof bevindt die gegen vorst bestemd is.

Het water in de boiler kan afhankelijk van de zonne-opbrengst en van het naverwarmen 80^ heet worden.

Gevaar!
Gevaar voor verbranding Als de watertemperatuur op de kranen boven de 60^ bedraagt, staat er gevaar voor verbranding.
Monteer een thermostatische meldkraan in die warmwaterleiding, zoals in der installment- en onderhoudshandleiding is beschreiben. Stel de thermostatmenger in op < 60^ en controllere de temperatuur bij een warmwatertappunt.

De indirect verwarmde boilers werken in een zogenaamd gesloten system, dat betekent dat de waterinhoud Niet met de atmoseer in verbinding staat. Bij het openen van een drinkwaterkraan worden het warmedrinkwater door het instromende koude water uit deboiler gedrukt.

De opwarming van het drinkwater gebeurt als volgt: De zonneewarmtewisselaar is in het onderste, koude bereik van de boiler gemonteerd en ondersteunt met zich horizontaal ropende spiraalbuizen de opwaartse druk van de warmte maar boven. De relatief lage watertemperaatuur in het onderste bereik van de boiler zorgt ook bij weinige zonne-energie voor een optimale warmteovergang van het zonnecircuit maar het Boilerwater.

2.6 Buisleidingen voor collectoryvloeistof

Het zonnesysteme van Vaillant is een gesloten hydraulisch systeme waarin de warmteoverdracht aan de verbruikers via de speciale warmtedragende vloeistof van het zonnesysteme alleen via warmtewisselaars kan gebeuren. Neem de volgende aanwijzingen inucht om een correcte werkig met een hoogst möglichke energiebenutting möglichk te make:

• Voor het zonnesystemebuizenwerk mag alleen koperbuis met een binnendiameter van 8,4 mm gezruikt worden.

Wij raden aan om voor een eenvoudige en snelle montage de optimaal op het volledige systeme afgestemde "koperen collectorvloeistofbuis 2 in 1" te gebruiken. Deze is verkrijjgbaar als toebehoren met een lenght van 10m (art.-nr. 302359) voor de installmentie op zolder of met 20m lenght (artikelnummer 302360) voor de installmentie in de kelder. Bij de "koperen collectorvloeistofbuis 2 in 1" zijn de beiden koperbuizen van de aanvoer- en retourleiding reeds geisoleerd en bovendien is ook nog de leiding voor de collectorvoeler geintegreerd.

• Er mogen alleen klemringschroefverbindingen gebruikt worden waarvoor een temperatuurvrijgave van de fabrikant tot 200^ aanwezig is.

Ook hier raden wij aan de bij de toebehoren "koperen collectorvloeistofbuis 2 in 1" 10 m lang (artikelnummer 302359) en "koperen collectorvloeistofbuis 2 in 1" 20 m lang (artikelnummer 302360) meegeleverde klemkoppelingen te gebruiken!

Gevaar!
Levensgevaar door elektrische schok!
Als potenialvereffening moet u het zonnecircuit aarden. Monteer hiervoor aardingsbuis-klemmen op de zonnecircuitbuizen en de aardingsbuisklemmen via een 16mm^2 -kabel met een potenialrail verbinden.

Is er een bliksembeveiliging op hetuis aanwezig, sluit de collectors dan waarop aan.

2.7 Eigenschappen van de collectorvloeistof

Deze gegevens hebben betrekking op Vaillant collector-vloeistof.

De Vaillant collectorvloeistof is een kant enCLAar antivries- en anticorrosiemiddel. Deze beschikt over een zeer hoge temperatuurbestendigheid en kan in verbinding met Vaillant vlakke collectors gebruikt worden.

De collectorvloeistof heeft bovendien een hoge warmte-capaciteit.

De inhibitoren garanderen bij het gebruik van verschil-lende metalen (gemenge installations) een betrouwbare corrosiebeveiliging.

Attentie!

Gevaar voor beschadiging.

Als de Vaillant collectorvloeistof worden vermengd met water of andere vloeistoffen, kunnen de collectoren of andere delen van de installmentie worden beschadigd door de vorst of corrosie.

Vul het systeme alleen met originele Vaillant collectorvloeistof.

Collectorvloeistof van Vaillant is in een luchtdicht geslo- ten verpakking onbeperkt houdbaar.

Huidcontact is gewoonlijk oncevaarlijk, bij oogcontact zich weliswaar slechts lichte irritaties te verwachten, toch要去 u de ogen onmiddelijk uitwassen. Neem goednota van het blad met verilgheidsgeevens in hoofdstuk 3.1.2 van de installment- en onderhoudshandelie ding.

2.8 Vorst- en corrosiebeveiliging van het zonnecircuit

Om het zonnesysteme betrouwbaar te beschermen谈起vorst en corrosie, moet u het systeme vullen met onverdunde Vaillant collectorvloeistof.

Aanwijzijing!

Door het van tevoren vullen van het systeem met Vaillant collectorvloeistof bereikt u een vorstbestendigheid tot ca. -28 °C Ook bij lagere buitentemperaturen ontstaatECHTERN not onmiddelijk vorstschade, omdat de uitzettingskracht van het water verlaagd worden. Controler de antivrieswerking na het vullen van het systeem en daarna een keer peraar.

Voor een snelle en eenvoudige controle adviseren wij de Vaillant refractometer.

Verder kan een conventionele antivirusiestester gebruikt worden.

Neem de bijbehorende gebruiksaanwijzingen in acht.

Gevaar voor verbranden!

De collectors worden bij bestraling door de zon binnenin zeer heet, tot 200^ . Verwijder de in de fabriek aangebrachte zonweringsfolie waar-

om pas na de inbedrijfstelling van het zonnesystem.

Gevaar!

Gevaar voor verbranden!

De collectors worden bij bestraling door de zon binnenin zeer heet, tot 200^

Vermijd waarom onderhoudswerk bij fellezon.

Aanwijzinq!

Bij het zonnesysteme auroSTEP plus mogen de collectoren alleen horizontal gemonteerd worden.

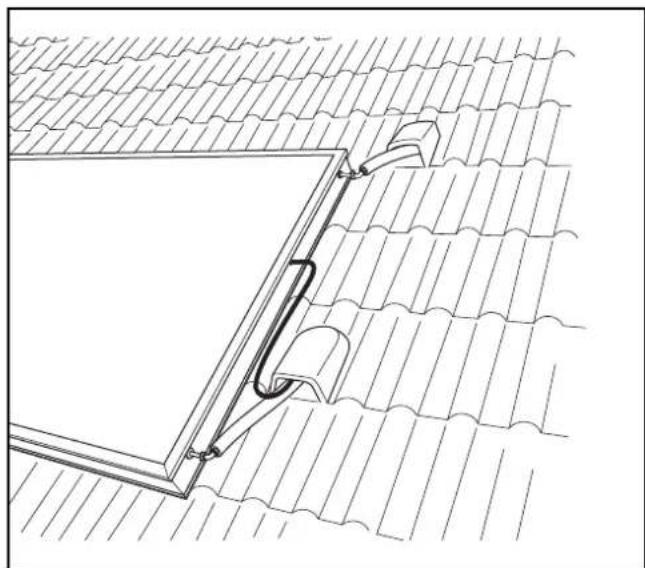

Afb. 2.4 Enkel collectorveld auroTHERM bij montage op het dak

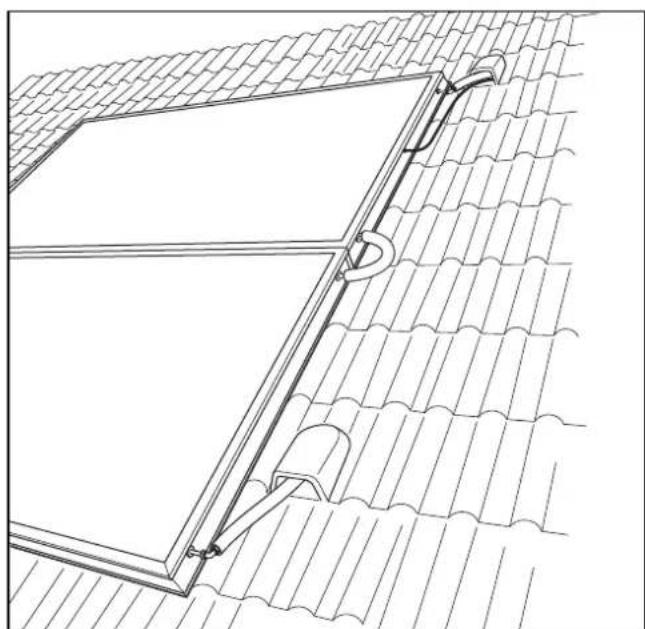

Afb. 2.5 Dubbel collectorveld auroTHERM bij montage op het dak

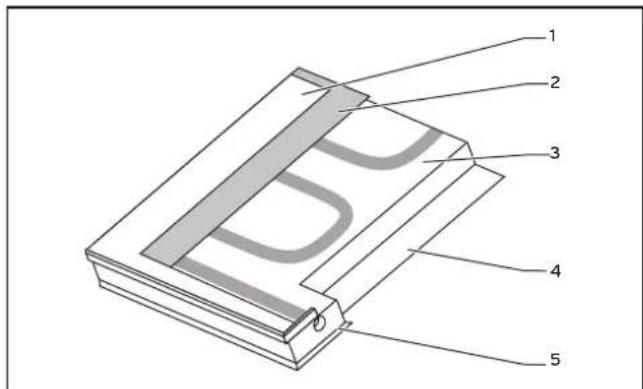

Afb. 2.6 Doorsnede door de Vallant vlakke collector auroTHERM classic VFK 135 D

Legenda

1 Veiligheidsglas voor zonnesystemen
2 Absorber
3Mineralwolisolatie (steenwol)
4 Achterwand
5 Aluminium frame

De vlakke collectors auroTHERM classic VFK 135 D van Vaillant beschikken over een zeewaterbestendig aluminium frame en een aluminiumvlakabsorber met selectieve vacuumcoating alsmede veiligheidsglas voor zonne systemen. De collectors beschikken over een CFK-vrije, stilstandstemperatuurbestendige mineraalwolisolate voor duurzame, uitstekende warmte-isolatie. Alle aansluitingen werden voor de flexibele montage voor soldeerverbindingen of de door Vaillant aanbevolen klemringschroeferbindingen uitgevoerd. Door de in het midden geintegreerde voelerhuls en de symmetrische binnenopbouw kan het collectorveld variabel aangebrachte worden.

Voor de gebruiker

Gebruiksaanwijzing

uroSTEP plus

Systeem voor warmwaterbereiding op basis van zonne-energie 1.150 M

1.150 M

2.150 M

Inhoudsopgave

1 Aanwijzingen bij de documentatie 2

1.1 Documenten bewaren
1.2 Gebruikte symbolen 4.22
1.3Geldigheid van de handleiding 2 4.3
1.4 Typeplaatje 24.3.1
1.5 CE-markering 24.3.2

2 Veiligheid 23.4

3 Aanwijzingen voor het gebruik 4.4

3.1 Fabrieksgarantie 34.5
3.2 Algemene aanwijzingen 446
3.3 Gebruik volgens de voorschriften 4 4.7
3.4 Eisen aan de standplaats 4 4.8
3.5 Onderhoud 4
3.6 Recycling en afvoer 5
3.6.1 Toestel 5
3.6.2 Zonnecollectors 5
3.6.3 Verpakking.. 5
3.7 Tips voor energiebesparing 5

Bediening. 5

Overzicht bedieningselementen. 5
Maatregelen voor inbedrijfstelling 5
Inbedrijfstelling. 6
Gebruikersassistentie. 6
Overzicht display. 6
Displaysoorten. 7
Hoofdbedieningsniveau 7
Infoniveau 8
Storingsmeldingen. 8
Verhelfen van storingen. 9
Buitenbedrijfstelling 9
Vorstbeveiliging. 9
Onderhoud en serviceteam 10

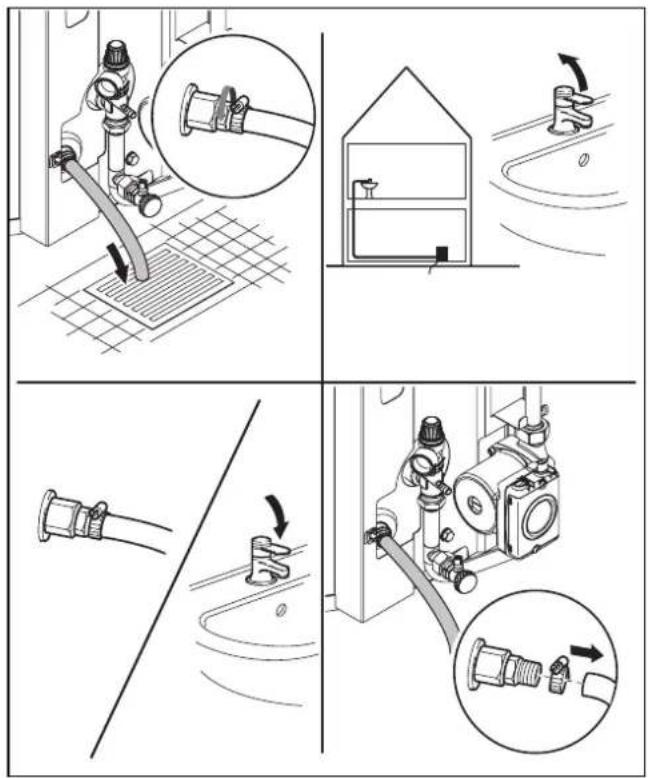

Veiligheidsklep controlleren. 10

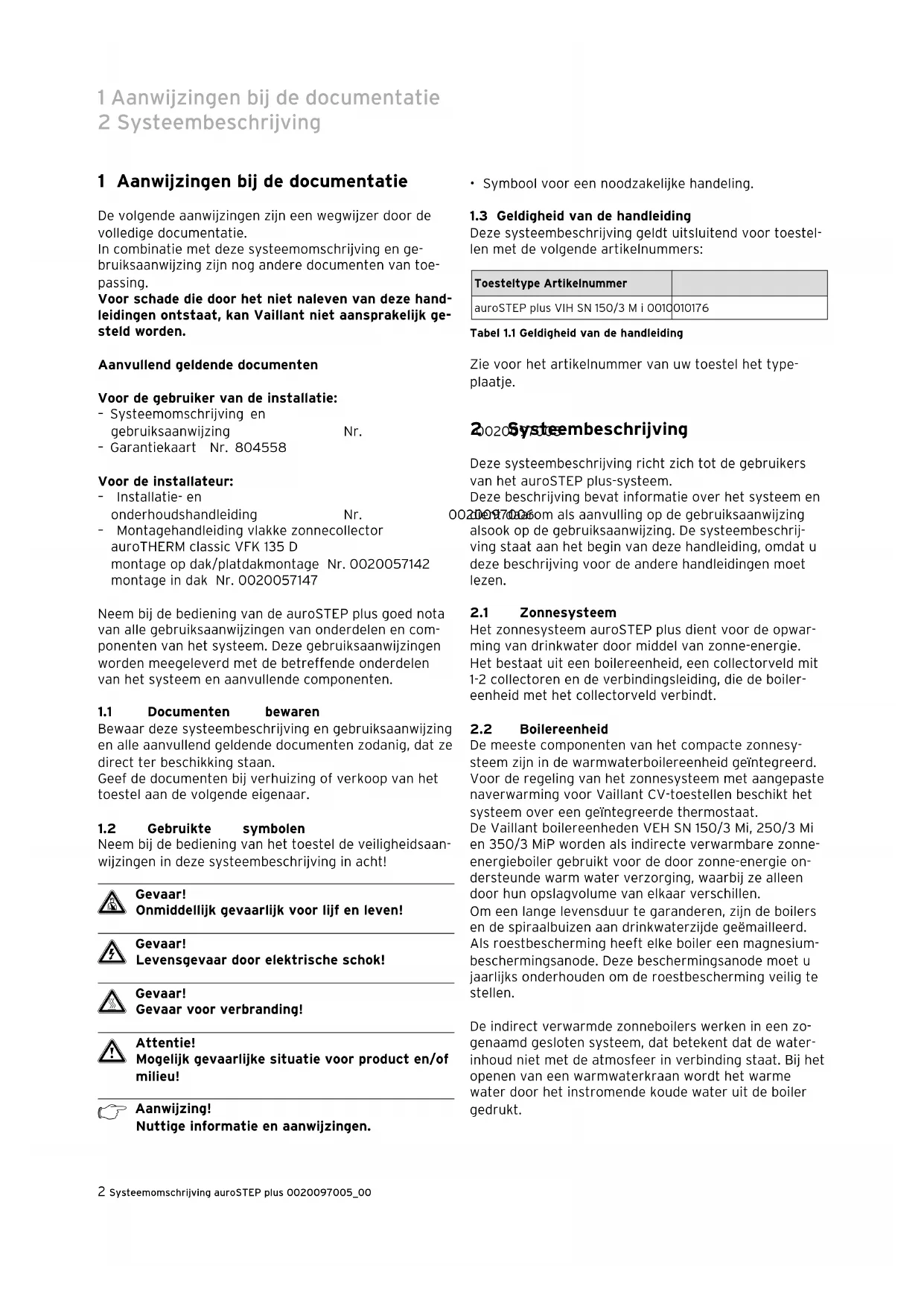

1 Aanwijzingen bij de documentatie

De volgende aanwijzingen zijn een wegwijzer door de volledige documentatie.

In combinatie met deze gebruiksaanwijzing zijn nog andere documenten geldig.

Voor schade die door het Niet naleven van deze handleidingen ontstaat, kan Vaillant Niet aansprakelijk gesteld worden.

Aanvullend geldende documenten

Voor de gebruiker van de installmentie:

• Systeemomschrijving en gebruiksaanwijzing

Nr.

• Garantiekaart Nr. 804558

Voor de installmenter:

• Systeemomschrijving en gebruiksaanwijzing
  Nr.
• Installatie- en

nderhoudshandleiding Nr.

Montagehandleiding vlakke zonnecollector
uroTHERM classic VFK 135 D
montage op dak/platdakmontage Nr. 0020057142
montage in dak Nr. 0020057147

Neem bij de bediening van het zonnesysteme auroSTEP plus goednota van alle gebruiksaanwijzingen van onderdelen en componenten van het systeme. Deze gebruiksaanwijzingen worden meegeleverd met de betreffende onderdelen van het systeme en aanvullende componenten.

1.1 Documenten bewaren

U dient deze gebruiksaanwijzing en alle andere aanvulend geldende documenten zodanig te bewaren dat ze direct ter beschikking staan.

Geef de documenten bij verhuizing of verkoop van het toestel aan de volgende eigenaar.

1.2 Gebruikte symbolen

Neem bij de bediening van het toestel de veiligheidsaanwijzingen in deze gebruiksaanwijzing in ache!

Gevaar!

Onmiddelijk gevaarlijk voor lijf en leven!

Gevaar!

Levensgevaar door elektrische schok!

Gevaar!

Gevaar voor verbranding!

Attentie!

Mogelijk gevaarlijke situatie voor product en/of milieu!

Aanwijzinq!

Nuttige informatatie en aanwijzingen.

• Symbool voor eenoodzakelijkhandeling.

1.3 Geldigheid van de handleiding

Deze gebruiksaanwijzing geldtuitsuitend voor toestellen met de volgende artikelnummers:

Toesteltype	Artikelnummer
uroSTEP plus VIH SN 150/3 M i	0010010176

Tabel 1.1 Geldigheid van de handleiding

2020097005artikelnummer van uw toestel het typeplaatje.

1.4 Typeplaatje

Bij het zonnesysteme auroSTEP plus zijn de typeplaatjes en op de boilereenheid aangebracht.

002D59700E-markering

Met de CE-markering worden aangegeven dat het zonne-systeme auroSTEP plus aan de fundamentele eisen van de EU-richtlijnen voldoet.

2 Veiligheid

De Vaillant zonnesystemen auroSTEP plus zijn volgens de huidige stand van de techniek en de erkende verilgheidsvoorschriften gebouwd. Toch können er bij ondeskundige gebruik gezaren voor lichamelijk letsel van de gebruiker of derden resp. beschadigingen aan de toestellen en andere voorwerpen ontstaan.

Attentie!

De componenten van het auroSTEP plus-sy steem mogen alleen voor het opwarmen van drinkwater gezrukt worden. Voldoet het water Niet aan de vereisten van de NBN-voerschriftten ten aanzien van drinkwatervoorzieening, dan kan schade aan de toestellen door corrosie Niet uit gesloten worden.

Plaatsing

Het zonnesysteme auroSTEP plus要去 door een erken de installerateur geinstalleerd worden, die voor de naleving van de bestaande voorschriften, regels en richtlijnen verantwoordelijk is.

Fabrieksgarantie verlenen we alleen bij installment die door een erkende installmenter.

Die is eveneens voor inspectie/onderhoud en reparatie alsmede voor wijzigingen aan de boilers verantwoordelijk.

Veiligheidsklep en afblaasleiding

Telkens bij het opwarmen van warm water in de boiler vergroot het watervolume, waarom要去elke boiler met

een veiligheidsklep en een afblaasleiding uitgerust worden.

Tijdens het opwarmen treedt er water UIT de afblaasleiding.

Aanwijzinq!

Als er een warmwaterexpansievat voorhanden is, dan komt erijdens het verwarmen geen water UIT de afblaasleiding.

Attentie!

Gevaar voor beschadiging.

Bij gesloten verilgheidsklep of gesloten afblaasleiding kan zich in de zonneboiler overdruk opbouwen, die kan leiden tot beschadiging van de boiler.

De veiligheidsklep of de afblaasleiding nooit aft sluiten.

Gevaar!

Verbrandingsgevaar.

De uitstroomtemperatuur bij de veiligheidsklep of bij de afblaasleiding kan tot 80^ bedragen. Vermijd het aanraken van deze onderden of deuit deze onderden lopende water.

Bevriezingsgevaar

Als u de boiler langereijd in een onverwarmde ruimte buiten bedrijf laut (bijv. in de wintervakantie of dergelijkke), dan moet u de boiler vooraf geheel leegmaken.

Veranderingen

Veranderingen aan de systemdcomponenten zijn absluut Niet toegestaan. (Een uitzondering hierop vormende in deze gebruiksaanwijzing beschreiben veranderingingen.)

Attentie!

Gevaar voor beschadiging door oneskundige veranderingen!

Voer in geen geval ingrepen of manipulaties aan de boiler of de regeling, aan toevoerleidingen voor water en elektriciteit, aan de afblaasleiding, aan de veiligheidsklep voor het Boilerwater of aan andere delen van de installmenteuit.

Lekkages

Sluit bij lekkages in de warmwaterleidingen:tussen boiler en tappunt de zelf ingebouwde koudwaterstopkraan op de boiler. Laat de lekkage door een erkend installerur herstellen.

3 Aanwijzingen voor het gebruik

3.1 Fabrieksgarantie

De producten van de NV Vaillant zijn gewaarborgd gegen alle materiaal- en constructiefouten voor een periode van tweeJAar vanaf de datum vermeld op de aankoopfactuur die u heel nauwkeurig dient bij te honden. De waarborg geldt alleen onder de volgende voorwaarden:

1. Het toestel moet door een erkend gekwalificeerd vakman geplaatst worden, onder zich volledige verantwoordelijkheid, en deze dient er op te letten dat de normen en installmentievoorschriften nageleefd worden.
2. Het is enkel aan de technici van de Vaillant fabriek toegelaten om herstellingen of wijzigingen aan het toestel onder garantie uit te voeren, opdat de waarborg van toepassing blijft. De originele onderdelen moeten in het Vaillant-toestel gemonteerd zijn, zo Niet worden de waarborg geannuleerd.
3. Teneinde de waarborg te latent gelden, moet u ons de garantiekaart volledig ingevuld, ondertekend en gefrankeerd terugzenden binnen de veertienragen na de installmentie!

De waarborg worden nicht toegekend indien de slechte werkung van het toestel het gevolg is van een slechte regeling, door het gebruik van een Niet overeenkomstige energia, een verkeerde of gebrekkige installmentie, de niedaleving van de gebruiksaanwijzing die bij het toestel gevoegt is, door het net opvolgen van de normen betreffende de installmentevoorschriften, het type van lokaal of verluchting, verwaarlozing, overbelasting, bevriezing, elke normale slijtage of elke handeling van overmacht. In dit geval zullen onsze prestaties en de geleverde onderden aangerekend worden. Bij facturatie, opgesteld volgens de algemene voorwaarden van de naverkoopdienst, wordt deze steeds opgemaakt op de naam van de persoon die de oproep heeft verricht en/of de naam van de persoon bij wie het werk is uitgevoerd, behoudens voorafgaand schriftelijk akkoord van een derde persoon (bv. huurder, eigenaar, syndic, enz.) die deze factuur uitdrukkelijk ten zijne lasste neemt. Het factuurbedrag za contant betaald moeten worden aan de fabrikstechnicus die het werk heeft uitgevoerd. Het herstellen of verrangen van onderden tijdens de garantieteperiode heeft geen verlenging van de waarborg tot gevolg. De toekenning van garantie sluit elke betaling van schadevergoeding uit en dit tot voor om het even welke reden ze ook gesvagd worden. Voor elk geschil,+zijn enkel de Tribunalen van het district waar de hoofdzetel van de vennootschap gesvestigd is, bevoegt.

Om alle functies van het Vaillant toestel op termijn vast te stellen en om de toegelaten toestand Niet te veranderen, mogen bij onderhoud en herstellingen enkel nog originele Vaillant onderdelen gebruikt worden.

3.2 Algemene aanwijzingen

Verzekering

Er worden aangeraden om het zonnesysteme bij de verzekering als waardeverhogende maatregel op te Geven en uitdukkelijk gegen blikseminslag te verzekeren. Een verzekering tegen hagelslag kan daarnaast zinvol+zijn in gebieden die bijzonder gevaar lopen.

Boilereenheid en zonnesysteme

Gevaar!

Gevaar voor verbranding.

Onderdelen, zoals collectoren en collectorvloeistofleiding die bevuld zich met collectorvloeistof worden bij werkung op zonne-energie zeer heet. Controleer de temperatuur, voordat u deze onderdelen aanraakt.

Attentie!

Gevaar voor letsel door oneskundige veranderingen.

Ondeskundige veranderingen aan het zonnesystem konnen leiden tot damplekkage, explosiegevaar of beschadigingen aan het systemem. Nooit veranderingen aanbrengen aan boiler of regeling, aan toevoerleidingen voor water en elektriciteit (indien voorhanden), aan de afblaasleiding en aan de veiligheidsklep voor het Boilerwater.

Het systeem werkt na een keer instellen automatisch.

De instelmogelijkheden staan beschreiben in hoofdstuk 4.

Voor een perfecte werkung van uw zonnesysteme van Vaillant要去 de volgende aanwijzingen in ache nemen:

• Schakel het systeem nooituit -ook nicht als u op vakantieGaat of als u een fout vermoedt.

Neem hiervoorde aanwijzingen in het hoofdstuk 4.4 en 4.5 in acht.

• Neem de zekering er nicht uit.
  Vul het collectorcircuit in geen geval zich bij.

3.3 Gebruik volgens de voorschriften

Het Vaillant zonnesysteme auroSTEP plus is volgens de huidige stand van de techniek en de erkende verilgheidsvoorschriften gebouwd.

Toch kuren er bij ondeskundig of oneigenlijk gebruik gevaren voor lijf en leven van de gebruiker of derden resp. beschadigingen aan het toestel en andere voorwerpen ontstaan.

De componenten van het zonnesysteme auroSTEP plus zich er Niet voor bestemd te worden gebruikt door personen (waaronder kinderen) met beperkte fysiieke, sensorische of geestelijkke vermogens of zonder ervaring en/of zonder kennis, tenzij deze onder toezicht staan van een voor hun verilgheid verantwoordelijkke persoon of van deze instructies kragen hoe de componenten van

het zonnesysteme auroSTEP plus要去en worden gebruikt.

Kinderen moeten onder toezicht staan, om ervoor te zorgen dat zich Niet met de componenten van het zonne-systemeem auroSTEP plus spelen.

De Vaillant zonne-energiesystemen auroSTEP plus die-nen uitsluitend voor de bevoorrading met opgewarmd drinkwater tot 80^ voor huishoudelijk en industrieel gebruikvolgens de NBN-normen voor drinkwaterinstalla-ties.

Een ander of verdergaand gebruik geldt als nicht volgens de voorschriften. Voor de hierdoor ontstane schade kan de fabrikant/leverancier Niet aansprakelijk gesteld worden. Uitsluitend de gebruiker is hiervoor verantwoordelijk.

Tot het gebruik volgens de voorschriften horen ook het in acht nemen van de gebruiksaanwijzing en de installmentatiehandleiding en alle andere aanvullend geldende documents alsmede het naleven van de inspectie- en onderhoudsvoorschriften.

Attentie!

leder misbruik is verboden!

Gevaar!

Verbrandingsgevaar.

De uistroomtemperatuur bij de tappunten kan bij de auroSTEP-plus boilereenheid tot 80^ bedragen.

Controleer de temperatuur van het uitlopende water, voordat u het aanraakt.

3.4 Eisen aan de standplaats

De standplaats要去 permanent vorstvrij zijn. Als u dit nicht kunt garanderen, neem dan de vermelde vorstbeveiligingsmaatregelen in acht (zie hoofdstuk 4.7).

Aanwijzijing!

Een afstand van het toestel tot componenten van brandbaar materiaal resp. maar brandbare onderdelen is Niet vereist, waar aan het behui-zingsoppervlak altijd een lagere temperatuur voorhanden is dan de max. toegestane temperatuur van 85^

Boven de boilereenheid要去 een vrij afstand van minstens 35 centimeter in acht genomen worden, zatat bij het waarlijkse onderhoud van het toestel de magnesiumbeschermingsanode verrangen kan worden.

3.5 Onderhoud

Onderhoud de buitendelen van uw boilereenheid met een vochtige doek (evt. in zeepwater gedrenkt).

Aanwijzijing!

Om de mantel van uw toestel Niet te beschadi-gen, gelseve nooit schurende of oplossende reinigingsmiddelen (allerhande schuurmiddelen, benzine e.d.) te gebruiken.

De collectors hoeven nicht gereinigd te worden. Net Zoals dakramen worden ook zonnecollectors vuil. Door de regen worden ze darüber voldoende en op natuurlijke wijze gereinigd.

3.6 Recycling en afvoer

Uw zonnesysteme bestaat voor het grootste deel UIT recyclebaar materiaal.

3.6.1 Toestel

Uw boilereenheid auroSTEP plus alsook alle toebehoren horen nicht in het huishoudelijkke afval thus. Zorg ervoor dat het oude toestel en eventueel aanwezigte toebehoren op een correcte manier worden afgevoerd.

3.6.2 Zonnecollectors

Alle zonnecollectors van Vaillant GmbH voldoen aan de vereisten van het Duitse milieukeurmerk "Blauwe Engel". In dit verband hebben we ons als fabrikant ertoe verplicht om de onderdelen terug te nemen en te lately recycleren als ze na jaren van goed gebruik afgevoerd moeten worden.

3.6.3 Verpakking

Het afvoeren van de transportverpakking kut u het Beste overlaten aan de installmenter die het toestel geinstalleerd heeft.

Aanwijzinq!

U dient de toepasselijkke nationale wettelijkke voorschriften in acht te nemen.

3.7 Tips voor energiebesparing

Bewust omgaan met water

Door bewust om te gaan met water kuren de verbruiskosten duidelijk dalen. Bijvoorbeeld douchen in plaats van een bad nemen: Terwijl voor een bad ca. 150 liter water nodig is, heeft een met moderne, waterbesparende mengkranen uitgeruste douche slechts ca. een derde van deze hoeveelheid nodig. Overigens: een druppelende waterkraan verspilt tot 2000 liter water, een lekkende toletspoeling tot 4000 iter water perJAar. Daarentegen kost een neue pakking slechts eenaar cent.

4 Bediening

4.1 Overzicht bedieningselementen

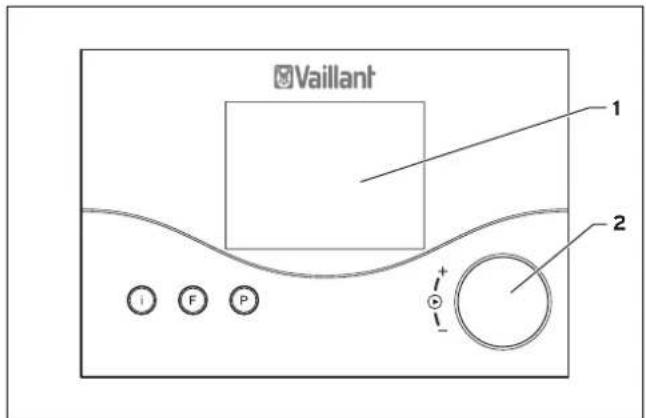

Afb. 4.1 Bedieningselementen

Legenda:

1 Display
2Instelknop (draai en klik)
i Infotoets
F Toets speciale functies
P Programmeertoets

4.2 Maatregelen voor inbedrijfstelling

Bij de inbedrijfstelling van uw boilereenheid (b.v. na uitschakelen en leegmaken wegens langere afwezigheid) geleieve als volgt te werk te gaan:

• Open voor het eerste opwarmen een warmwatertap-punt om te controleren of het reservoir met water gevuld is en of de afsuiitinrichting in de koudwatertoe-voerleiding Niet gesloten is.

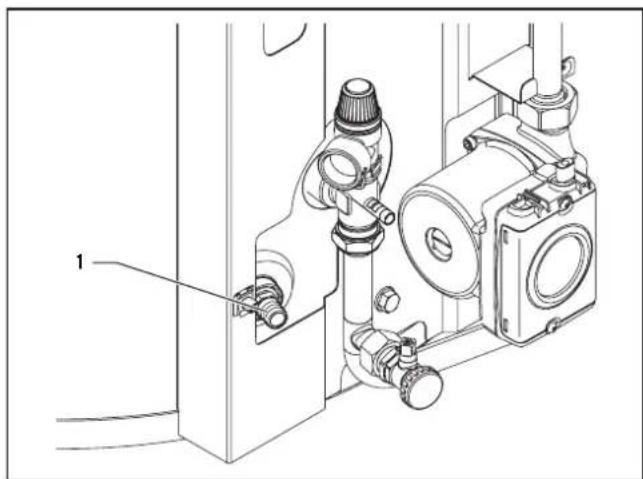

Afb. 4.2 Aftapklep voor drinkwaterboiler

• Als er geen water bij het warmwatertappunt stroomt, controlleren dan of de aftapklep (1) op het Boilerreservoir gesloten is en open dan de afsluitinrichting in de koudwatertoevoerleiding.

• Open een warmwatertappunt en LAST de lucht uit de leiding ontsnappen tot het water er zonder luchtbellen uitkomt.

Aanwijzinq!

Bij eventuele lekkages in de warmwaterleiding tussen toestel en tappunten, onmiddelijk dezf te monteren aflsuitinrichting in de koudwatertoevoerleiding sluiten. Laat het lek door uw erkende installmenter verhelpen.

4.3 Inbedrijfstelling

• Schakel het zonnesysteme auroSTEP plus in door bij de door uw installerateur gemonteerde scheidingsnrichting (b.v. zekering of contactverbreker) de stroomtoevoer maar het systeme in te schakelen en een van de bedrijfsfunctie 0, of te selecteren (zie hoofdstuk 4.3.4).
• Als de stroomtoevoer langer dan 30 min. onderbroken was, dan要去 de actuèle datum en de tijd invoeren.

4.3.1 Gebruikersassistentie

Dethermostaat beschikt over een uit symbolen bestaand display en is op het Vaillant-bedieningsconcept "Draai en klik" gebaseerd. U kunte de instelknop aanklikken en zo de verschillende waarden lately weergeven. Door aan de instelknop te draaien, verandert u de weergegeven waarde. Met de drie keuzetoeten bereikt u andere bedienings- en weergaveniveaus.

4.3.2 Overzicht display

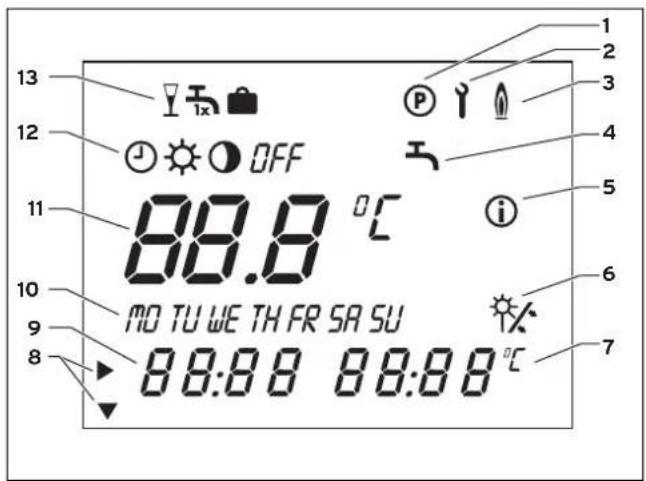

Afb. 4.3 Display

Legenda

1 Programmeerniveau
2 Service-/diagnoseniveau
3 Naladen
4 Programmering tijdprogramma
5 Infoniveau
6 Zonne-opbrengst (knippert als er zonne-opbrengst is)
7 Eenheden
8 Cursor
9 Multifunctionele weergave
10 Dagen van de week
11 Gewenste waarde/actuele waarde
12 Bedrijfsfuncties
13 Speciale functies

Betekenis van de displaysymbolen

Programmering tijdprogramma:

is bij deze versie Niet nodig

Bedrijfsfunctions:

Toestel in gebruik

Toestel in gebruik

Toestel in gebruik

Toestel buiten gebruik

Speciale functies:

bijdezeversienotdig

is bij deze versie Niet nodig

is bij davon versie niedig

4.3.3 Displaysoorten

Er zijn in totaal 4 verschillende niveaus voor u:

• hoofdbedieningsniveau
  -infoniveau
• speciale functies
  programmeerniveau

Aanvullend is er nog het service-/diagnoseniveau en het installaurniveau. Deze niveaus zijn alleen voor de installateur bestemd. Als u door het indrukken van een verkeerde keuzetoets in een van deze niveaus bentterechtgekomen, verstel dan in geen geval de waarden in dit niveau! Verlaat deze niveaus dadelijk door op de programmatoests P.

De aanduiding schakelt wee hier de hoofdbedieningsniveau.

Display hoofbedieningsniveau

Als u het toestel inschakelt, verschijnt eerst het hoofd-bedieningsniveau. Hoe u waarden kurz instellen en veranderen, worden in hoofdstuk 4.3.4 beschreiben.

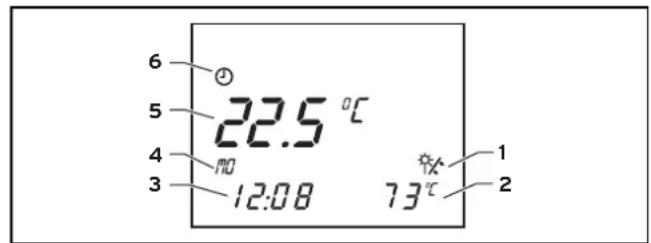

Afb. 4.4 Display hoofdbedleningsnliveau

Legenda

1 Weergave zonne-opbrengst (collectorpomp loopt)
2 Actuele collectortemperatuar
3 Actuele tijd
4 Actuele dag van de week
5 Actuele boilertemperatuur (door aan de instelknop te draaien kan de gewenste temperatuur opgevraagd en versteld worden.)
6 Actuele bedrijfsfunctie

Display infoniveau

U bereikt het infoniveau door op de infographicets te drukken. Eerst verschijnt de onderaan afgebeelde weergave. U kunt nog更是 informatie oproepen door de infographicets nog eens in te drukken (zie hoofdstuk 4.3.5). De telkens opgeroepen informatie is ca. vijf sec. lang op het display zichtaar, daarna schakelt het display opnieuw maar het hoofdbedieningsniveau.

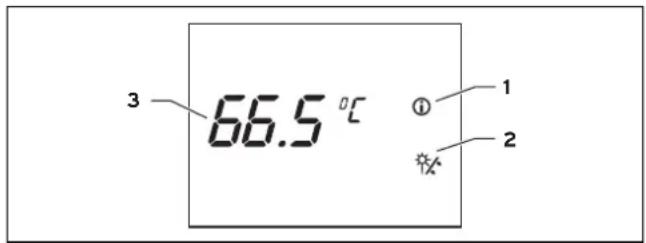

Afb. 4.5 Display infoniveau

Legenda

1 Infoniveau
2 Aanduiding zonne-opbrengst (collectorpompe(n) loopt/lopen)
3 Boiler gewenste temperatur

Display speciale functies

U bereikt het niveau van de speciale functies door op de toets F te drukken. De speciale functies worden bij de auroSTEP plus VIH SN 150/3M i Niet gezruikt. Na ca. tien sec. schakelt het display opnieuw maar het hoofdbedie-ningsniveau.

Displayprogrammeerniveau

U bereikt het programmeerniveau door op de programmeertoets P te drukken. De functies van het programmeerniveau worden bij de auroSTEP plus VIH SN 150/3M i Niet gebruikt.

Het display schakelt opniewaar het hoofdbedieningsniveau als u de programmeertoets opniew indrukt.

4.3.4 Hoofdbedieningsniveau

In het hoofdbedieningsniveau kunt u het volgende instellen:

• gewenste waarde van de boilertemperatuur (uitschakeltemperatuur van de boilernalading)
• bedrijfsfunctie
• actuèle dag van de week
• actuele tijd

Aanwijzinq!

Omdat uw auroSTEP plus systemdem Niet is uitgerust met de functie "nalading", is de ingestelde gewenste waarde van de boilertemperatuur Niet van invloed op de werkelijkke waarde van de boilertemperatuur. De werkelijkke waarde van de boilertemperatuur kan aanzienlijk hoger liggen! De instelling van de maximale temperatuur van de boiler worden in hoofdstuk van de installmenten onderhoudshandleiding uitgelegd.

De telkens opgeroepen instelling is ca. vijf sec. lang op het display zichtaar en instelbaar, daarna schakelt de weergave opnieuw maar de basisweergave van het hoofdbedieningsniveau. Klik voor het verstrijken van de vijf sec. op de instelknop om�de volgende instelwaarde te gaan.

Tab. 4.1 Instellungen in het hoofbedieningsniveau

Display Noodzakelljke	stappen
61.5°C NO TU WE TH FR SA SU 00:00 73°C	Draai aan de instelknop, de cursor mar-keert na 3 sec. de temperaturweergave, die bovendien knippert. Stel dn gewenste waarde van de boiler-temperatuur in, door aan de instelknop te draaien (omdat er bij versie M geen nalading van de boiler plaatsvindt, is de gewenste waarde alleen het schakelpunt van het diewegventiel).
OFF 61.5°C NO TU WE TH FR SA SU 88:88 73°C	Klik de instelknop aan, de cursor mar-keert de bedrijfsfuncties. De ingestelde bedrijsfunctie knippert. Kies een bedrijfsfunctie door aan de instelknop te draaien.
61.5°C NO TU WE TH FR SA SU 00:00 73°C	Klik de instelknop aan, de cursor mar-keert deragen. De ingestelde dag knippert. Stel de dag in door aan de instelknop te draaien.
61.5°C 00:00 73°C	Klik de instelknop aan, de cursor mar-keert de uren- of minutesweergave. Stel de actuèlearend in door aan de instel-knop te draaien.

4.3.5 Infoniveau

U kunt de ingestelde waarden na elkaar oproepen door de infotoets meerdere keren in te drukken.

De telkens opgeroepen informatie is ca. vijf sec. lang op het display zichtbaar, daarna schakelt de weergave opnieuwaar het hoofdbedieningsniveau.

Tab. 4.2 Instellings- en bedrijfswaarden

Display Instellungen
65.5 °C ① 06:00 08:00	Gewenste waarde van de Boilertempera-tuur (omdat er bij versie M geen nalading van de boilerplaatsvindt, is de gewenste waarde alleen het schakelpunt van het driewegventiel).
① SP1 37°C	Temperatuur boilervoeler 1 (bovenste boilervoeler)
① SP2 37°C	Temperatuur boilervoeler 2 (onderste boilervoeler)
① KOL 1 73°C	Temperatuur collectorvoeler 1
HI ① 06:00 08:00	Tijdprogramma verwarmingsvenster 1: Vrijgavetijd voor naladen, b.v. op maandag van 6.00 tot 8.00aar

4.4 Storingsmeldingen

De zonneregelaar geeft bij storingen van de temperatuurvoelers storingsmeldingen in het hoofdbedieningsniveaueer.

Bij de inbedrijfstelling van het toestel, b.v. na het UIT- en opnieuw inschakelen van de stroomtoevoer, worden altaijd de voelerconfigatie bepaald. Aan het ingestelde hydraulische schema herkent de thermostat of er spreke is van een storing en of deze voeler voor het gebruik Niet nodig is.

Attentie!

Gevaar voor beschadiging door ondeskundig onderhoud.

Door ondeskundige reparatie of onderhoud, kan uw apparaat beschadigd worden.

Probeer nooit zich reparaties of onderhoudswerkzaamheden aan uw toestel uit te voeren. Geef daartoe opdracht aan een erkend installateur. We raden u hiervoor aan om voor uw zonnesystemeennonderhoudscontract met uw erkende installateur af te sluiten.

De volgende tabel verklaart de betekenis van de meldingen.

Display Melding/betekenis van de melding
Tab. 4.3 Foutmeldingen

Fout collectorvoeler 1 Deze storing treedt op als de aangeslo- ten voeler defect is of als de voeler ont- breekt.

Fout boilervoeler 1 Deze storing treedt op als de aangeslo- ten voeler defect is.

Fout boilervoeler 2 Deze storing treedt op als de aangeslo- ten voeler defect is of als de voeler ont- breekt.

Fout blokkering Veiligheidsfunctie: De collectorpomp wordt uitgeschakeld als de temperatuur bij de boilervoeler 2 te hoog is.

4.5

Verhelpen

van

storingen

Aanwijzinq!

Bij lekkages aan waterleidingen tussen boiler en waterkraan de koudwaterstopkraan op de boiler sluiten. Anders kan er waterschade ontstaan. Laat hetlek door uw erkende installmenter verhelpen.

De koudwaterstopkraan vindt u in de buisverbinding van uw huiswateraansluiting maar de boiler (koudwateraansluiting) in de directe omgeving van de boiler.

Tab. 4.4 Storingsmeldingen

Wat te doeen als ... Verhelpen
uit het systeme vloeistof drup-pelt?	Indien möglich opvangen (emmer) en contact opnemen met installateur.
uit de veiligheidsklep in de drinkwaterleiding vloeistof of damp lekt?	Installateur inschakelen
dethermostat "voelerdefect" resp. "kabelbreuk" weergeeft?	Installateur inschakelen
het glas van een vlakke collector kapot is?	Binnenkant van collector nicht aanraken. Contact opnemen met installateur
de boiler Niet voldoende warm water levert?	Controleer of deinstalling van destandby-temperatuur van de boiler op dethermostat juist is (ca. 60 °C aanbevolen).Instellingthermostatische meldkraan voor warm water controleren (ca. 60 °C aanbevo-len).Zijn deinstallingen juist, dan kan het zijn dat de boiler ver-kalkt is. Dan: Installateur inscha-kelen

Gevaar!

Levensgevaar door ondeskundige ingrepen. Door ondeskundig uitgevoerd werkzaamheden aan de zonnesysteme kan leiden tot gevaar voor lijf en leden.

Probeer nooit om zich storingen aan het zonne-systeme te verhopen. Raadpleeg bij storingen een erkende installer.

4.6 Buitenbedrijfstelling

• Kies in het hoofdbedieningsniveau de bedrijfsfunctie OFF (zie hoofdstuk 4.3.4). Neem bij een buitenbedrijfstelling tijdens de winter ook de informatatie over de vorstbeveiliging in acht, zie hoofdstuk 4.7.

Als uw zonneboiler in een Niet vorstveilige en onverwarmde ruimte geplaatst is, bestaat er in de winter gevaar voor bevriezing. Maak in dit geval uw zonneboiler leeg.

Stel de boiler Zoals beschreiben in hoofdstuk 4.6 buiten gebruik.
- Sluit de afluiitinrichting in de koudwatertoevoerleiding van de boiler.

Afb. 4.6 Boiler leegmaken

• Bevestig een hiervoor geschikte slang aan de aftap-klep van de boiler (zie afbeelding 4.8).
  Leg het vrijuuiteinde van de slang waar een geschikt afvoerpunt.
• Open de aftapklep.
• Open het hoogst gelegen warmwatertappunt voor de ventilatie en helemaal leegmaken van de waterleidingen.

Gevaar! Verbrandingsgevaar.

De uistroomtemperatuur op de ontluchtings-klep kan bij de auroSTEP-plus boilereenheid tot 80^ bedragen.

Vermijd het aanraken van uitlopend water.

• Als het water hebelaal weggestroomd is, sluit dan de aftapklep en het warmwatertappunt wee.
• Verwijder de slang van de aftapklep.

4.8 Onderhoud en serviceteam

Voorwaarde voor de permanente inzetbaarheid, betrouwbaarheid en lange levensduur is het regelmatie inspecteren/onderhonden van het zonnesysteme auroSTEP plus door de installmenter.

A Attentie!

Gevaar voor beschadiging door ondeskundig onderhoud.

Door ondeskundige reparatie of onderhoud, kan uw apparaat beschadigd worden.

Probeer nooit zichreparaties of onderhoudswerkzaamheden aan uw toestel uit te voeren. Geef daartoe opdracht aan een erkend installateur. We raden u hiervoor aan om voor uw zonnesystemeenn onderhoudscontract met uw erkende installmentar af te sluiten.

A Gevaar!

Niet uitgevoerde inspectie/onderhoudsbeurten kuren de bedrijfsveiligheid van het toestel beinvloeden en materièle schade en lichamelijk letsel veroorzaken.

Ook kan de opbrengst van het systeme daardoor onder de verwachtingen blijven.

Aanwijzing!

Bij sterk kalkhoudend water is een periodieke ontkalking aan te bevelen.

Onderhoud van de boiler

Net zoals voor het hele systeme geldt ook voor Vaillant boilers dat het regelmatig inspecteren/onderhonden door de installmenteur de Beste voorwaarde voor een permanente inzetbaarheid, betrouwbaarheid en lange levensduur vormt.

Tot de leveringsomvang van de Vaillant boilers behoort een magnesiumbeschermingsanode. Die moet in het kader van de inspectie of het onderhoud door de instal-. lateur een keer peraar op slijtage gecontroleerd worden. Indien nodig moet de installateur de verbruekte magnesiumanode door een neue originele magnesiumanode verrangen.

Bij sterk kalkhoudend water is een periodieke ontkalking aan te bevelen. Als uw boiler Niet meer voldoende warm water levert, dan kan dit op verkalking wijzen. Laat de ontkalking door een installmentu itvoeren. Hij legt ook de nodige ontkalkingsintervallen vast.

Onderhoud van het zonnesysteme

Jaarlijs要去 collectorvloeistof worden gecontroleerd. Dit werk maakt normal gezien onderdeeluit van een onderhoudscontract met uw erkende installmenter

4.9 Veiligheidsklep controleren

In de koudwatertoevoerleiding is in de buurt van de boiler een veiligheidsklep ingebouwd.

• Controller regelmatig of de veiligheidsklep goed functioneert door de klep een keer te openen.

• Garantiekarte Nr. 804558

• Garantiekarte Nr. 804558

Abb. 4.6 Spelcher entleeren
