Algemeen

Toesteleigenschappen

De oliegestookte HR-ketel icoVIT exclusiv van Vaillant is een warmteopwekker voor warmwater-CV-installations.

De oliegestookte HR-ketel icoVIT exclusiv van Vaillant worden in deze gebruiksaanwijzing algemeen aangeduid als oliegestookte HR-ketel en is verkrijjgbaar in de vol-gende varianten:

Tabel 0.1 Type-aanduidingen en artikelnummers

Type-aanduiding	Artikelnummer
VKO 246-7	0010006341

De oliegestookte HR-ketels icoVIT exclusiv van Vaillant zich gebouwd volgens de huidige stand van de techniek en de erkende veiligheids-voorschriften.

De conformiteit met de betreffende normen werden aangetoond.

Met de CE-markering worden aangegeven dat het toestel volgens het typeplaatje voldoet aan de fundamentele vereisten van de geldende richtlijnen.

De oliegestookte HR-ketel icoVIT exclusiv van Vaillant is gebouwd volgens de huidige stand van de techniek en de erkende veriligeidsvoorschriften. De conformiteit met de betreffende normen werd aangetoond.

Typeplaatje

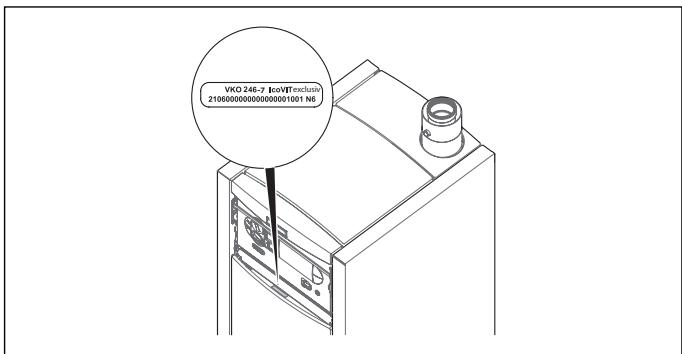

Bij de oliegestookte HR-ketel icoVIT exclusiv is het typeplaatje op de achterkant van de schakelkast aangebracht.

In hoofdstuk 9 Bijlage bevinden zich voor de technisch geinteresseerde klanten een afbeelding van het typeplaatje en een tabel met toelichtingen bij de afgebeelden symbolen op het typeplaatje.

De toestelbenaming en het serienummer vindt u ook anschter de frontklep onder de schakelkast.

Afb. 0.1 Toestelbenaming en serienummer

1 Aanwijzingen bij deze gebruiksaanwijzing

De volgende aanwijzingen zijn een wegwijzer door de hele documentatie.

In combinatie met deze gebruiksaanwijzing zijn nog andere documenten van toepassing.

Voor schade die door het nicht naleven van deze gebruiksaanwijzing ontstaat, kan Vaillant Niet aansprakelijk gesteld worden.

1.1 Aanvullend geldende documenten

Voor de gebruiker van de installment:

Korte gebruiksaanwijzing nr.0020070605

Garantiekaart nr.804558

Voor de installmenter:

Installatie- en onderhoudshandleiding nr. 0020070604

Montagehandleiding

verbrandingsluchttoevoer/

rookgasafvoer nr. 0020016001

Veiligheidssticker nr.835593

Installatie- en onderhoudshandleiding automatische stookolie-ontluchter me

geintegreerde fijnfilter nr. 0020016002

Ombouwset olieverstuiver nr. 0020016005

Neutralisatie-inrichting nr. 0020016004

Verbrandingslucht-geluiddempper nr.0020025599

Brandbeveiligingsschakelaar nr. 835137

Ketelreinigingsset nr.0020040372

Eveneens zich ook de andere handleidingen van alle gebruikte toebehoren en thermostaten van toepassing.

1.2 Documenten bewaren

U dient deze gebruiksaanwijzing en alle andere van toe-passing+zijnde documenten zodanig te bewaren dat ze direct ter beschikking staan. Bewaar de controliest voor eerste inbedrijfstelling en onderhoud in deplaatsingsruimte in de buurt van het toestel. Uw installerateur moet de correcte eerste inbedrijfstelling en het Jaarlijkss onderhoud aan het einde van de betreffende controliest bevestigen. De eerste inbedrijfstelling is kosteloos. Geef de documenten bij verhuizing of verkoop aan de volgende eigenaar.

1.3 Gebruikke symbolen

Neem bij de bediening van het toestel de veiligheidsaanwijzingen in deze gebruiksaanwijzing in acht!

Gevaar! Onmiddelijk gevaar voor lijf en leven!

Attentie! Mogelijk gevaarlijke situatie voor product en/of milieu!

Aanwijzing! Nuttige informatie en aanwijzingen.

Dit symbolism wijst u op tips voor energiebesparing. Deze instelling(Int)kunt u o.a.via de regeling van uw oliegestookte HR-ketel realiseren.

• Symbool voor een vereiste handeling

1.4 Geldigheid van de gebruiksaanwijzing

Deze gebruiksaanwijzing geldt uitsluitend voor oliegestookte HR-ketels en hun type-aanduidingen die in tabel 0.1 zijn genoemd.

2 Veiligheidsaanwijzingen

Neem a.u.b. bij de bediening van de oliegestookte HR-ketel de volgende veriligeidsaanwijzingen en voorschriften inRCT:

• Laat u door uw installerateur uitvoeriginstruieren in de bediening van de oliegestookte HR-ketel.
• Lees deze gebruiksaanwijzing zorgvuldig door.
• Verricht alleen werkzaamheden die in deze gebruiks-aanwijzing zijn beschreiben.

2.1 Installatie en instelling

Gevaar!

Levensgevaar door ondeskundige bedie-ning!

De installmentie, inspectie en reparatie mogen alleen worden uitgevoerd door een installateur.

Met name werkzaamheden aan de elektrische onderdelen vereisen een dienovereenkomstige kwalificatie.

Let er voor uw eigen veilighheid op, dat deplaatsing, instelling en het onderhoud van uw toestel alleen mag worden verricht door een erkende installerateur. Deze is eveneens verantwoordelijk voor inspectie/onderhoud en reparatie van het toestel. De eerste inbedrijfstelling van uw oliegestookte HR-ketel door de servicedienst van de fabriek iskesteloos.

2.2 Plichten van de gebruiker van een oliegestookte CV-installatie

De icoVIT exclusiv met standard ingebouwde oliegestookte ventilatorbrander werkst op stookolie EL. Stookolie EL is een stof die waterbedreigend is. De gebruiker van een oliegestookte CV-installatie is conform de wet inzake waterverontreiniging verplicht bepaalde veiligheidsmaatregelen na te leven.

Hij moet in elk geval verhinderen dat stookolie in het grondwater kan komen. Bij waterverontreiniging dooruitstromende stookolie is de gebruiker van de installment tot onbeperkte hoogte aansprakelijk.

Bovendien dient nog een reeks voorschriften en verordeningen m.b.t. de CV-installatie in acht genomen en nageleefd te worden.

In vele landen bestaat waarom een installeurverplichting.

Dat wil zeggen: installations met waterbedreigende stoffen (stookolie EL) mogen alleen door erkende installateurs ingebouwd, geplaatst, onderhouden, gerepareerd en gereinigd worden.

De gebruiker van de installmentie heeft zodoende de mogelijkheid om de verantwoordoring voor de veilige werkinq van+zijn oliegestookte CV-installatie bij de installateur te leggen!

Attentie!

Vermijd schade aan het milieu en aansprakelijkkeidsclaims wegens Niet-naleving van wetten en verordeningen.

• Daarom要去 uw oligestookte HR-ketel alleen door een erkende installmentateur lately inbouwen, onderhonden en reinigen.

2.3 Toegestane brandstof

De oliegestookte HR-ketel icoVIT exclusiv van Vaillant mag alleen met de volgende brandstoffen worden gebrukt:

• Stookolie EL conform DIN 51603, deel 1 (ÖN C1109-HEL),
• Stookolie EL zwavelarm conform DIN 51603, deel 1 (ÖN C1109-HEL), Bijmenging van max. 5 % raapolie conform DIN V 51605 resp. FAME conform EN 14213 is möglichk.

De verbranding van andere brandstoffen is nicht toegestaan.

2.4 Veranderingsverbod

Gevaar!

Gevaar voor letsel door ondeskundige veranderingen!

Voer in geen geval zich ingrepen of ver- anderingen bij de oliegestookte HR-ketel of andere onderdelen van de CV- en warmwaterinstallatie UIT.

Het veranderingsverbod geldt voor:

• de icoVIT exclusiv oliegestookte HR-ketel,
• de omgeving van de icoVIT exclusive oliegestookte HR-ketel,
• de toevoerleidingen voor water en stroom,
• de rookgasleiding.

Het verbod op veranderingen geldt ook voor bouwconstructies in de omgeving van het toestel, voor zoverdeze van invloed hunnen op de gebruiksveiligheid. Voorbeelden hiervoor zich:

• Een kastachtige mantel van het toestel moet voldoen aan de betreffende uitvoeringsvoorschriften. Vraag uw installateur om informatatie, als u een dergelijkke mantel wenst.
• Openingen voor verbrandingslucht en rookgas要去 u vrijhonden. Let erop dat bijv. afdekkingen van de openingen bij werkzaamheden aan de buitengevel waer verwijderd worden.

Voor veranderingen aan de oliegestookte HR-ketel of in de omgeving ervan要去 u een erkende installmenter bij halen.

• Vernietig of verwijder geen verzegelingen en borgingen van onderdelen. Enkel erkende installmenteurs en de servicedienst van de fabriek�zijn bevoegt om verzegelde en geborgde onderdelen te veranderen.

2.5 Corrosiebeveiling

Gebruik geen sprays, oplosmiddelen, chloorhoudende reinigingsmiddelen, verf, lijm enz. in de omgeving van het toestel. Deze stoffen können onder ongunstige omstandigheden leiden tot corrosie - ook in het rookgasafvoersystem.

2.6 Waterdruk van de CV-installatie

Controleer regelmatig de waterdruk van de CV-installatie (zie hoofdstuk 7.3).

2.7 Lekkages

Sluit bij eventuele lekkages in de warmwaterleiding tussen toestel en tappunten onmiddelijk de koudwaterstopkraan van de inlaatcombinatie bij het toestel. Laat de lekkage door uw installeur verhelpen.

2.8 Noodstroomaggregaat

Uw installmenter heeft het toestel bij installmentie aangeslo- ten op het elektriciteitsnet.

Als u het toestel bij elektriciteitsuitval met een noodstroomaggregaat in werkung wilt houden, moet dit voor wat betreft de technische waarden (frequentie, spanning, aarding) overeenkomen met de waarden van het elektriciteitsnet en tenminste geschikt zichoor het opgenomen vermogen van uw toestel. Laat u hierover adviseren door een erkend installmenteur.

Verzeker u ervan dat, als u tijdens een vorstperiode afwezig bent, de CV-installatie in bedrijf blijft en de kamers voldoende op temperatuur worden gehonden.

Attentie!

Gevaar voor beschadiging!

Bij uitval van de stroomvoorziening of bij een te lage instelling van de kamertempo- ratuur in afzonderlijke vertrekken kan nicht worden uitgesloten dat gedeelten van de CV-installatie door vorst beschadigd worden.

Houd u beslist aan de aanwijzingen voor vorstbeveiliging in hoofdstuk 7.6.

3 Aanwijzingen voor het gebruik

3.1 Gebruik volgens de voorschriften

De oliegestookte HR-ketel icoVIT exclusiv van Vaillant is een warmteopwekker voor warmwater-CV-installaties.

Deze is gebouwd volgens de huidige stand van de techniek en de erkende veiligheidsvoorschriften. Toch kūn- nen er bij ondeskundig gebruik gezvaren voor lijf en leven van de gebruiker of derden resp. beschadiging van het toestel en andere voorwerpen ontstaan.

De ketel voldoet qua opbouw en bedrijfsgedrag aan de eisen van DIN EN 303 deel 1 tot 4 (CV-ketel met ventilatorbrander).

Het toestel is geschikt voor gebruik in weitere installaties en voor modernisering van bestaande CV-installaties in een- en meergezinswoningen alsmede in industriiele bedrijven.

Een ander of waarvan afwijkend gebruik geldt als nicht conform aan de voorschriften. Voor de hierdoor ontsta ne schade+kennen de fabrikant en/of leverancier Niet aansprakelijk gesteld worden. De gebruiker draagt hiervoor zich het risico.

Dit toestel is er nicht voor bestemd te worden gebruikt door Personen (waaronder kinderen) met een beperkt fysiek, sensorisch of geestelijk vermogen of zonder ervaring en/of zonder kennis, tenzij deze onder toezicht staan van een voor hun veilighheid verantwoordelijk persoon of van deze instructies kreten hoe het toestel moet worden gebruikt.

Kinderen要去en onder toezicht staan, om ervoor te zorgen dat zich Niet met het toestel spelen.

Tot het gebruik volgens de voorschriften horen ook het in acht nemen van de gebruiksaanwijzing, de installationehandleiding alsook alle andere aanvullend geldende documenten en het naleven van de inspectie- en onderhoudsvoorschriften.

De toestellen要去en worden geinstalleerd door een erkend installeratuer, die verantwoordelijk is voor de naleving van de bestaande voorschriften, regels en richtlijnen.

Attentie!

Elk oneigenlijk gebruik is verboden.

Gevaar!

Levensgevaar door ondeskundig gebruik van het system!

Bij ondeskundig of oneigenlijk gebruik kunnen (levens)gevaarlijke situatuies voor de gebruiker of derden resp. beschadigingen aan het toestel en andere voorwerpen ontstaan.

3.2 Eisen aan de standplaats

De oliegestookte HR-ketel icoVIT exclusiv van Vaillant worden staand op de vloer geinstalleerd zodanig dat de afvoer van vrijkomend condenswater en het leggen van leidingen voor de verbrandingsluchttoevoer-/rookgasafvoersystemeem möglichk�.

Ze können geinstalleerd worden in bijvoorbeeld kelderruimtes, bergruimtes of ruimtes bestemd voor meerderedoeleinden. Vraag uw installeur welke geldende nationalevoorschriften in achegenomen要去en worden.

De standplaats moet permanent vorstvrijশn. Als u dit Niet kurz garanderen, neem dan de in hoofdstuk 7.6 vermelde vorstbeveiligingsmaatregelen in acht.

Aanwijzijing!

Een afstand van het toestel tot componentenuit brandbaar materiaal resp. totbrandbare bestanddelen is nicht vereist,omdat bij het nominale warmtevermogenvan het toestel aan het behuizingsoppersvlak een lagere temperatuur voorhanden isdan de max.toegestane temperatuur van 85^

3.3 Recycling en afvoer

Zowel uw oliegestookte HR-ketel icoVIT exclusiv van Vaillant als de bijbehorende transportverpakking bestaan voor het grootste deel uit recycleerbare grondstoffen en horen Niet thus bij het huisvuil.

3.3.1 Toestel

Uw oliegestookte HR-ketel icoVIT exclusive van Vaillant en alle toebehoren horen nicht thuis bij het huisvuil. Zorg ervoor dat het oude toestel en eventuele toebehoren op een verantwoorde manier afgevoerd worden.

3.3.2 Verpakking

Het afvoeren van de transportverpakking kut u het best overlaten aan de installmenter die het toestel geinstalleerd heeft.

Aanwijzijing!

U dient de toepasselijkke nationale wettelijkke voorschriften in acht te nemen.

Zorg ervoor dat het oude toestel en eventuele toebehoren op een verantwoorde manier afgevoerd worden.

3.4 Tips voor energiebesparing

Hierna krijgt u belangrijke tips die u helpen bij een energie- en kostenbesparend gebruik van uw oliegestookte HR-ketel.

3.4.1 Algemene tips voor energiebesparing

U kurz door uw algemeen gedrag al energia bespare. door:

• Correct te ventilieren:

De ramen of deuren Niet op kiepstand zetten, maar 3 - 4 vier per dag gedurende 15 minuten de ramen wijd openen en tijdens het ventileren dethermostat-kranen of kamerthermostaten laag zetten. Doordezemaatregelen is voldoende ventilatie gegarandeerd,zonder onnodige afkoeling en energieverlies (bijv. door onbedoeld inschakelen van de verwarming tijdens het ventileren).

• De radiators Niet te bedekken met meubels, gordijnen enz., zodate de verwarmde lucht in het vertrek goed kan circuleren.
• Een ventilatiesystem met warmteterugwinning te gebruiken:

Een ventilatiesystem met warmteterugwinning garandeert altijd een optimale luchtwisseling in het gebouw (ramen hoeven waarom voor ventileren nicht更是 te worden geopend). Eventueel kan het luchtvolume op de afstandsbediening van het ventilatietoe-stel aan de individuele eisen worden aangepast.

• Te controlleren of ramen en deuren zich en 's nachts rolluiken en jaloezieën gesloten te houden, zodat zo min möglichk warmte verloren gaat.
• Thermostaten nicht af te dekken: Dek uw thermostat of uw afstandsbediening voor het CV-toestel Niet af met meubels, gordijnen of andere voorwerpen. De circulerende kamerlucht要去 ongehinderd+kunnen worden gedetecteerd. Afgedekte (thermostatische) radiatorkranen+kunnen met afstandsvoelers worden uitgerust en blijven daardoor werken.
  -Bewuster om te gaan met water, bijv.: douchen i.p.v. in bad gaan, afldichtingen bij druppelende waterkranen direct verrangen.

Overigens: een druppelende waterkraan verspilt tot 2000 liter water, een lekkende toiletspoeling tot 4000 liter water peraar. Daarentegen kosten een neue affdichting slechts eenaar eurocent.

3.4.2 Besparingsmogelijkheden door correcte toepassing van de aangesloten regeling

• Inbouw van een weersafhankelijkke CV-regeling: Weersafhankelijkke CV-regelingen regelen de CV-aanvoertemperatuur afhankelijk van de buitentemperaatuur. Er worden nicht更是 warmte opgewekt dan nodig. Hiervoor要去 op de weersafhankelijkke thermostat de CV-aanvoertemperatuur worden ingesteld die bij een bepaalde buitentemperatuur gewenst is. Deze instelling mag Niet hoger� danoodzakelijk is voor de configuratie van de CV-installatie.

Zodoende worden ook de HR-functie van de oliegestookte HR-ketel gewaarborgd.

Normaal voert uw installerateur de juiste instellenenuit.

• De juiste keuze van de CV-aanvoertemperatuur: De CV-aanvoertemperatuur is ook afhankelijk van de gewenste kamertemperatuur. Stel waarom de kamertemperatuur Niet hoger in dan net voldoende is om u comfortabel te voelen. Gewoonlijk ca. 20^ . Ledere graadaarboven betekent een hoger energieverbruik van ongeveer 6% per一年多.
• Instelling van individuel aangepaste verwarmingstijden:

Verlaag de kamertemperatuur tijdens de nachtrust en als u Niet thus bent. Stel de kamertemperatuur tijdens de minimale-temperatuurtijden ca. 5^ lager in dan tijdens de maximale-temperatuurtijden. Met een afkoeling van meer dan 5^ bespaart u gewoonlijk Niet更是nergie, aangezien dan voor de volgende maximale-temperatuurperiode een hogere verwar

mingscapaciteit nodig is. Alleen bij langere afwezigheid, zoals bijv. vakantie, loont het de temperaturen verder te verlagen. Let er darüber wel op, dat er in de winter voldoende vorstbeveiliging is gegarandeerd.

• Gelijkmatig verwarmen:

Door een praktisch ingesteld verwarmingsprogramma bereikt u, dat alle kamers in uw woning gelijkmatig en overeenkomstig hun gebruik worden verwarmd. Vaak worden in een woning slechts eén kamer verwarmd met de centrale verwarming. Via de oppervlakte die deze kamer omgeven, zoals wanden, deuren, ramen, plafond en vloer worden onverwarmde aangrenzende kamers ongecontroleerd meeverwarmd en gaat er onbedoeld warmte-energie verloren. Het vermogen van de radiator in deze ene verwarmde kamer is voor een dergelijk gebruik tatsächuiijk Niet meer voldoende. Het gevolg is dat de kamer Niet meer voldoende worden verwarmd en deze onbehaaglijk koud aanvoelt (overigens ontstaat hetzelfde effect, als er deuren openstaan+tussen de verwarmde kamer en Niet of beperkt verwarmde kamers).Dit is verkeerde zuinigheid: de verwarming staat aan en toch is het in de kamer Niet behaaglijk. Een groter verwarmingscomfort en eenmeer efficient gebruik worden bereikt als alle kamers in een woning gelijkmatig en in overeenstemming met het gebruik worden verwarmd. Overigens kan ook het bouwmateriaaal nudelig worden beinvloed als delen van het pand Niet of onvoldoende worden verwarmd.

• Thermostaatkranen gebruiken:

Met behulp vanthermostatkanen in combinatie met een kamerthermostat (of weersafhankelijkthermostat) kunt u de kamertemperatuur aanpassen aan uw individuèle behoeftes en bent u zeker van een efficiengetebruik van uw CV-installatie.

Vaak kan het volgende gebruikersgedrag worden geconstasteerd:

Als het in de kamer te warm wordt, worden de thermostaatkranen dichtgedraaid (of de kamerthermostatat op een lagere temperatuur gezet). Als het na eenijdje wee ter koud wordt, worden de thermostaatkraan wee opengedraaid. Dit is Niet nodig aangezien de temperatuurregeling wordt overgenomen door de thermostaatkraan zich.

• Een geschikte instelling van de warmwatertempo-tuur:

Het warme water slechts zover opwarmen als voor gebruikoodzakelijk is.Elke verdere opwarming leidt tot onnodig energieverbruik; warmwatertemperaturen vaneer dan 60^ veroorzaken bovendien in versterkte mate kalkaanslag.

3 Aanwijzingen voor het gebruik

• De werkelijk den van de circulatiepomp moeten optimaal worden aangepast aan de daadwerkelijkke behoefte. Vaak� warmwaterleidingsystemen uitgerust met zogenoemde circulatiepompen. Deze zorgen voor een voortdurende circulatie van warmwater in het leidingsysteme, zodate ook bij veraf gelegen tappunten meteen warm water ter beschikking staat. Ook in combinatie met de Vaillant icoVIT exclusivek hunnen dergelijke circulatiepompen gebruikt worden. Deze zorgen ongetwijfeld voor een comfortverhoging bij de warmwaterbereiding. Denk erECHTER aan, dat deze pompensstrom verbruiken. Bovendien koelt het ongebruikt circulerende warmwater op zichn weg door de pijpleidingen af en moet dan weer bijverwarmd worden. Circulatiepompen moeten waarom slechts bij tijd en wijle gebruikt worden, namelijk wanner daadwerkelijkk warmwater in het huishouden nodig is.

• Voor meer informatie, raadpleeg uw installerateur. Hij stelt uw CV-installatie volgens uw personlijke behoeftes in.

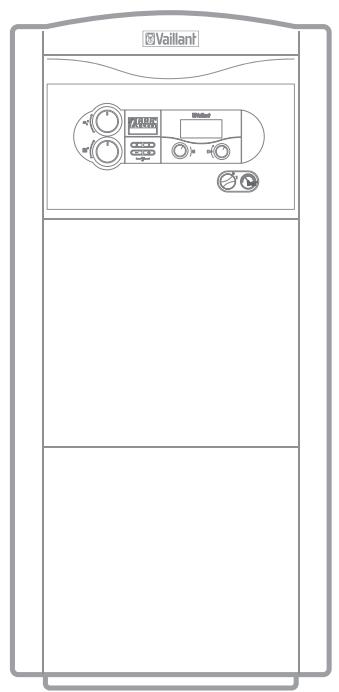

4 Toestel- en functiebeschrijving

Onderhoudskranen

Klep

Magneetklep

Motor

Luchtdrukschakelaar rookgas

Waterdruksensor

Veiligheidstemperatuurbegrenzer

NTC-voeler

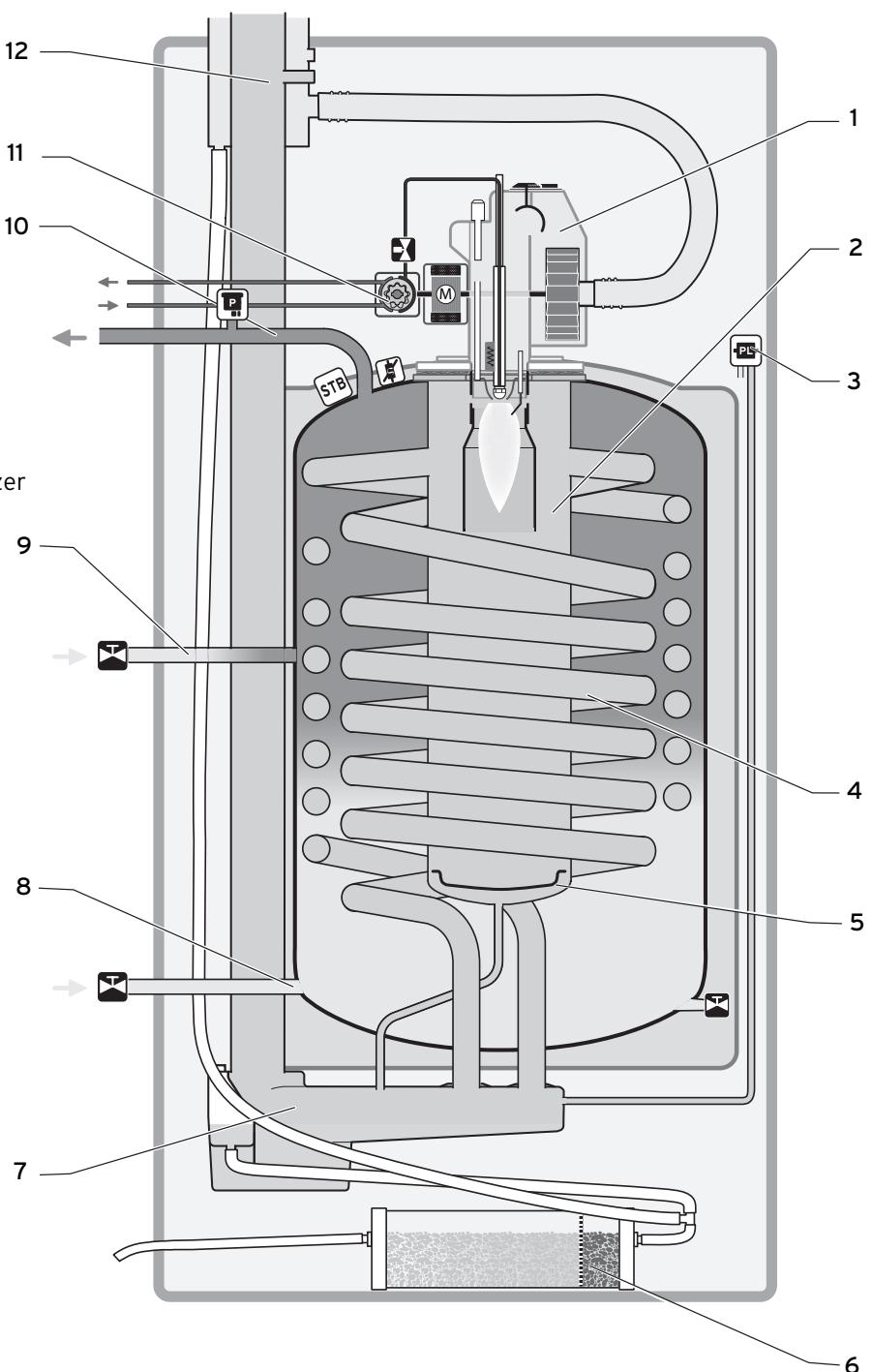

Afb. 4.1 Functieschema oliegestookte HR-ketel

Legendabijafb.4.1

1 Oliebrander
2 RVS-verbrandingskamer
3 Luchtdurkschakelaar rookgas
4 RVS-spiraalbuizen
5 Leiplaat
6 Neutralisatie-inrichting (indien nodig)
7 Rookgascollector
8 CV-retourleiding
9Boilerretour

10 CV-aanvoerleiding
11 Oliepomp
12 Rookgasaansluiting

4 Toestel- en functiebeschrijving 5 Maatregelen bij inbedrijfstelling

Werkwijze van de oliegestookte HR-ketel icoVIT exclusiv

In de oliebrander (1) (zie afb. 4.1) worden de olie via de oliepomp (11) aangezogen en via de olieverstuiver met hoge druk in de verbrandingskamer gesoten. Samen met de waar gelijktijdig bijgemenge verbrandingslucht vormt zich aan het begin van de vlambuis een homo-geen(AP) mengsel dat in de vlambuis in verregaande mate zonder resten verbrandt.

De rookgassen die ontstaan bij de verbranding van de stookolie, stroomt in een RVS-verbrandingskamer (2).

Na afbuiging door de leiplaat (5) circuleren de rookgassen uit de verbrandingskamer verder in twee geschieiden RVS-spiraalbuizen (4). Deze lopen spiraalvormig door de ketelromp. Daar geeft het verwarmde gas de warmte aan het CV-water af.

De rookgassen worden in de rookgascollector (7) verzameld en dan maar de rookgasaansluiting (12) geleid.

Het condenswater dat vrijkomt bij de afkoeling van het rookgas in de warmtewisselaar, worden eveneens via de rookgascollector (7) afgevoerd en worden indien nodig in de neutralisatie-inrichting (6) geneneutraliseerd, voordat het in het rioleringssystem wordt binnengebracht.

Als door een verstopping in de condensafvoer of rookgasbuis een te hoge druk in het rookgassysteme ontstaat, dan activeert de luchtdukschakelaar rookgas (3) een storing.

In het bovenste bereik van de warmtewisselaar vormt zich een stabiele temperatuurlaag met hogere tempera-turen. Daardoor zich bij de CV-aanvoerleiding (10) snel hoge temperaturen beschikbaar, terwijl in het onderste ketelbereik ook na een langere looptijd nog relatief lage temperaturen heersen, die leiden tot een optimale condensatie van het rookgas.

Dit effect worden door de hoog- en laagtemperatuur- retour versterkt, odomat via de hoogtemperatuur- retour (9) warmer CV-water (b.v.uit de boiler) in het middelste bereik gelaagd worden en kouder retourwater (b.v.uit het vloerverwarmingscircuit) in het onderste bereik (laagtemperatuur-retour) (8) binnenstroomt (aqua-condens-system).

Door de große waterinhoud van de ketel is geen minimummumhoeveelheid circulatiewater of open verdeler noodzakelijk. Daarom is een eenvoudige verranging van oude ketels bij renovatie en modernisering möglichk,,ondat het hydraulisch systeem Niet hoeft te worden veranderd.

Zowel vanwege de homogene menselvorming zonder temperatuurpieken in de verbrandingszone als de lage

verbrandingstemperaturen wordt de NOx-emissie (< 80 mg/kWh) sterk gereduceerd.
De roetvorming worden verhinder door de volledige verdamping van de stookolie.
De CO-emissie ligt beneden 15 mg/kWh.

5 Maatregelen bij inbedrijfstelling

5.1 Afsluitvoorzieningen openen

Aanwijzijing!

Niet alle afsluitvoorzieningen zijn bij de levering van uw toestel inbegrepen. Ze worden apart door de installerateur geinstalleerd.

• Open de aflsuitkraan in de olietoevoerleiding maar de oliegestookte HR-ketel. Uw installerateur heeft u de locatie van de aflsuitkraan getoond. Vaak bevindt deze zich in de buurt van de oliegestookte HR-ketel.
• Open, indien aanwezig, de aflsuitklep in het CV-circuit, boilerlaadcircuit en koudwatertoevoer doordezetegen de klok in tot de aanslag te draaien.

6 Bediening

6.1 Overzicht van bedieningselementen

De bediening van de belangrijkke functies van de olie-gestookte HR-ketel geschiedt via bedieningselementen van de schakelkast die zich après de bovenste front-klep befindt. In deze schakelkast können ook de inbouw-thermostaten uit het toebehorenprogramma geplaatst worden.

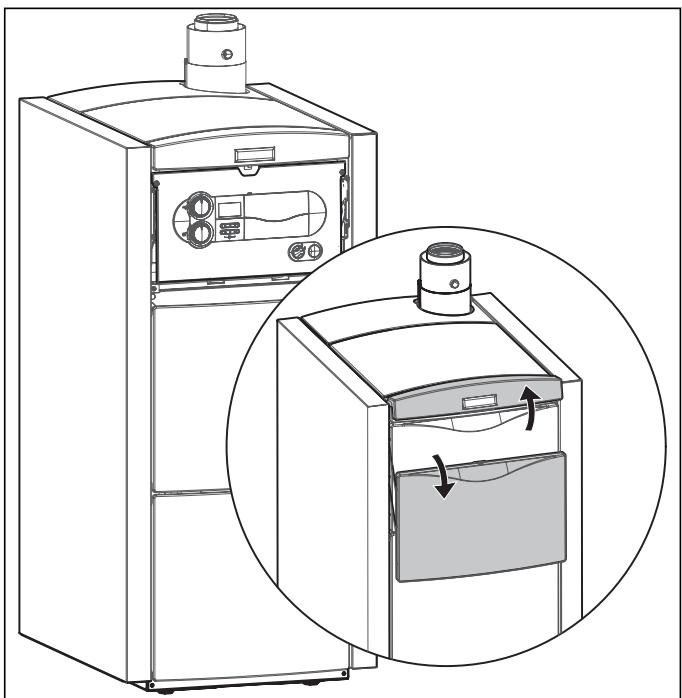

Afb. 6.1 Frontklep openen

De bedieningselementen zijn na openen van de frontklep toegankelijk.

• Til de kap boven de frontklep omhoog. De klep gaat dan automatisch maar beneden open.

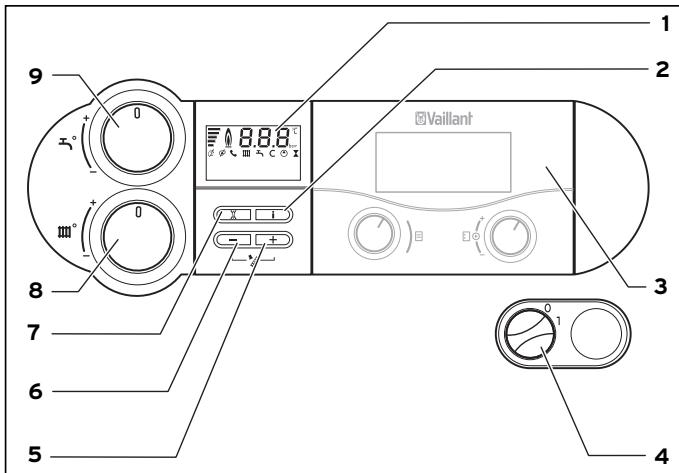

Afb. 6.2 Bedieningselementen

De bedieningselementen haben de volgende functies:

1 Display voor weergave van de actuèle CV-aanvoertemperatuur, de waterdruk van de CV-installatie, de bedrijfsfunctie of bepaalde extra informatie.
2 Toets "i" voor oproepen van informatatie.
3 Inbouwregeling (toebehoren).
4 Aan/uit-schakelaar voor in- en uitschakelen van het toestel.
5 Toets "+" om verdter te bladeren in de displayweergave (voord de installment bij instelwerkzaamheden en opsporen van storingen) of weergave van de boilertemperatuur (VKO met boilervoeler).
6 Toets "-" voor terugbladeren in de displayweergave (voorde installeur bij instelwerkzaamheden en opsporen van storingen) en voor weergave van de waterdruk van de CV-installatie op het display.
7 Toets "Reset" voor terugzieten van bepaalde storingen.
8 Draaiknop voor instellen van de CV-aanvoertemperaatuur. Bij werking met VRC 430, 630, VRS 620 helemaal bij aanslag rechts zetten, zodat de maxi-male aanvoertemperaatuur voor de regeling nicht begrensd worden.
9 Draaiknop voor instellen van de Boilertemperatuur (bij toestellen met aangesloten warmwaterboiler VIH). Bij gebruik van de VRC 430 voor boiler temperatuurregeling helemaal bij aanslag rechts zieten, zodat het werkbereik van de warmwaterthermostaat in de VRC 430 Niet beperkt worden.

Digital Informatie- en Analysesystem (DIA)

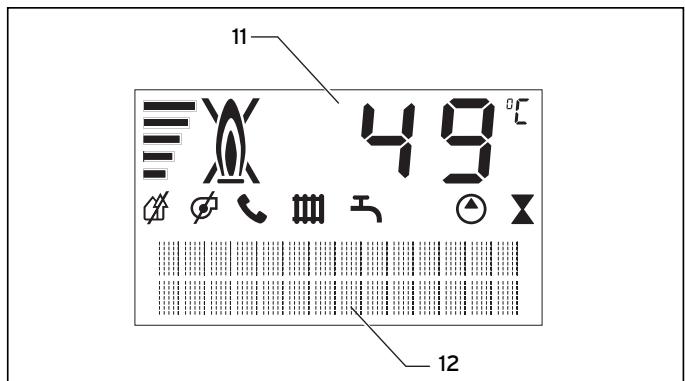

Afb. 6.3 Display icoVIT exclusive

De icoVIT exclusiv-toestellen zijn uitgerust met een digitaal informatie- en analysesystem. Dit system geeft informatatie over de bedrijfstoestand van het toestel en helpt u bij het verhelpen van storingen.

Bij normal bedrijf van het toestel worden in het display van het DIA-systeme de actuèle CV-aanvoertemperatuur aangeduid (in het voorbeeld 49^ ). In het geval van een storing worden de weergave van de temperatuur verragen door de betreffende storingscode. Bovendien heeft uw icoVIT exclusiv een weergave met gewone tekst, waarin aanvullende informatie worden aangegeven.

11 Weergave van de actuèle CV-aanvoerttemperaatuur, de waterdruk van de CV-installatie of weergave van een status- of storingscode.
12 Weergave met gewone tekst.

Bovendien gibt de weergegeven symbolen de volgende informatie.

Storing in het verbrandingslucht-/rookgastraject.
Storing in het verbrandingslucht-/rookgastrajct.
Alleen in combinatie met vnetDIALOG:Zolang het symbool op het display verschijnt, worden door het toebehoren vnetDIALOG de CV-aanvoerttemperatuur en warmwater-uitsroomtemperatuur ingesteld, dat betekent dat het toestel werkt met andere temperaturen dan die met de draaiknappen (9) en (10) zich ingesteld.

Deze bedrijfsfunctie kan alleen beeindigd worden: - door vnetDIALOG of
- door veranderen van de temperatuurinstelling met de draaiknuppen (9) of (10) met meer dan ± 5K .

Deze bedrijfsfunctie kan nicht beeingidg worden:

• door op de toets (7) "Reset" te drukken of
• door uit- of inschakelen van het toestel.

CV-functie actief permanent aan: bedrijfsfunctie CV-functie knippert: branderwachttijd actief

Warmwaterbereiding actief permanent aan: bedrijfsfunctie boilerlading standby

knippert: warmwaterboiler wordt ver- warmd,brander aan

CV-pomp is in bedrijf
Magneetklep wordt aangestuurd
Actuele energiahehoefte (balkweergave)
Vlam met kruis: storingijdens de branderfunctie; toestel isuitgeschakeld
Vlam zonder kruis: correcte branderfunctie

6.2 Systeemdruk controlleren

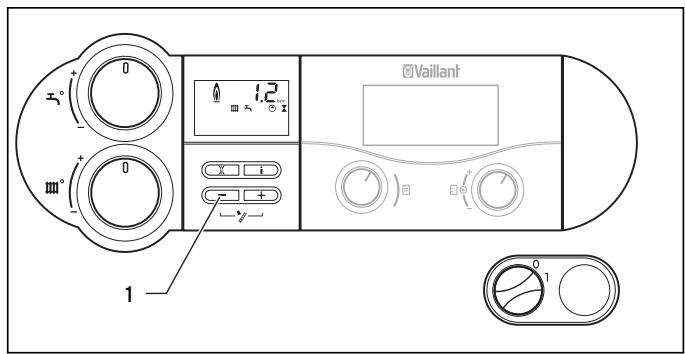

Afb. 6.4 Waterdruk van de CV-installatie controlleren

• Controller bij de inbedrijfstelling de waterdruk van het systeme. Hiervoor drukt u gedurende ca. 5 sec. op de toets "-", inplaats van de actuèle aanvoertempoatuur worden de systeemdruk aangegeven.

Voor een goede werkung van de CV-installatie要去 bij een koude installmentie de waterdruk tussen 1,0 en 2,0 bar liggen. Als de druk lager is,要去 voor de inbedrijfstelling water bijgevuld worden (zie hoofdstuk 7.4).

Aanwijzinq!

Wonneer het toestel in bedrijf is, kut u de nauwkeurige drukwaarde op het display latent zien. Activeer de drukaanduiding door het indrukken van de toets "" (1). Na 5 sec. worden op het display weer de CVaanvoertemperatuur weergegeven. U kut ook permanent omschakelenussen temperatuur- of drukaanduiding in het display door de toets"" ca. 5 seconden ingedrukt te honden.

Aanwijzing!

Om het bedrijf van de installmentie met een te lage hoeveelheid water te voorkomen en daardoor möglichke verdere schade te vermiiden, beschikt uw toestel over een druk-sensor. Deze signaleert bij onserschrijding van 0,6 bar het druktekort als op het display de drukwaarde knipperend worden weergegeven.

Bij onderschrijding van een druk van 0,3 bar worden uw toestel uitgeschakeld. Als de voeler defect is, gaat het toestel maar nooodbedrijf. De maximaal mogelijk aanvoertemperatuur worden begrensd. De status "S.40" worden afwisselend met "F.22" (watergebrek) aangegeven. Vul a.u.b. het system zo snel möglichk waar bij.

Als de CV-installatie zich over meerere etages uitstrekt, kan een hogere waterdruk van de installation nodig+zijn. Vraag hiervoor raad uw installateur.

6.3 Toestel in- en uitschakelen

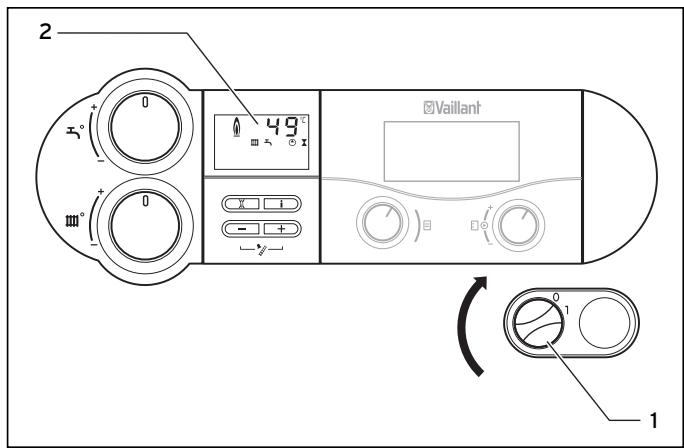

Afb. 6.5 Toestel inschakelen

Attentie!

Gevaar voor beschadiging!

De aan/uit-schakelaar mag alleen ingeschakeld worden, wonneer de CV-installatie correct met water gemvuld is. Bij veronachtzaming+kunnen pomp en warmtewisselaar beschadigd worden.

• Met de aan/uit-schakelaar (1)kest u het toestel in- en uitschakelen.

I:"AAN"
0: "UIT"

Wonneer de aan/uit-schakelaar (1) zich in stand "1" bevindt, is het toestel ingeschakeld. Op het display (2) verschijnt de standardweergave van het Digitale Informatie- en Analyse-system (details zie hoofdstuk 6.1).

Voor het instellen van het toestel volgens uw wensen leest u hoofdstuk 6.4 en 6.5, waarin de instelmogelijkheden voor de warmwaterbereiding en de CV-functie zijn beschreiben.

Attentie!

Gevaar voor beschadiging!

Vorstbeveiligings- en controlevoorzieningen zich alleen actief als de aan/uit-schakelaar van het toestel op stand "I" staat en het toestel Niet van het elektriciteitsnet is geschienen.

Aanwijzinq!

Om ervoor te zorgen dat deze beveiligingen actief blijven, moet u uw oligestookte HR-ketel uitsluitend via dethermostat activeren en deactiveren (informatie darover vindt u in de betreffende gebruiksaanwijzing).

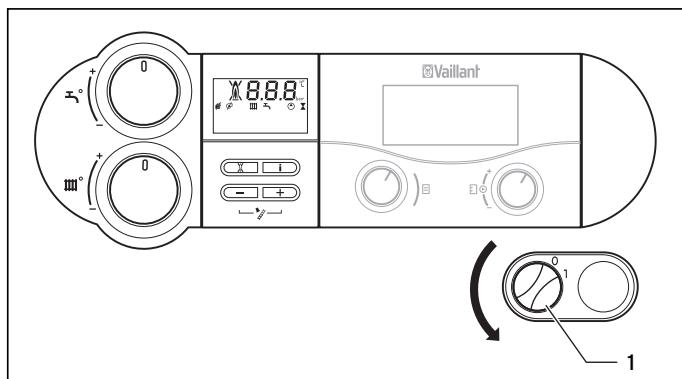

Hoe u uw toestel helemaal buiten werkig kunt stellen, leest u in hoofdstuk 7.5.

Aanwijzijing!

Direct na het inschakelen verschijnt op het display de weergave "Functienu" Het functienu stelt de installateur in staat de functiecontrole van afzonderlijke actorenuit te voeren (zie hoofdstuk 6.8). Na een wachtijd van ca.5 sec.of indrukken van de toets "-" schakelt de toestelektronicaaar denormale modus.

6.4 Instellungen voor de warmwaterbereiding
Afb. 6.6 Instelling van de boilertemperatuur

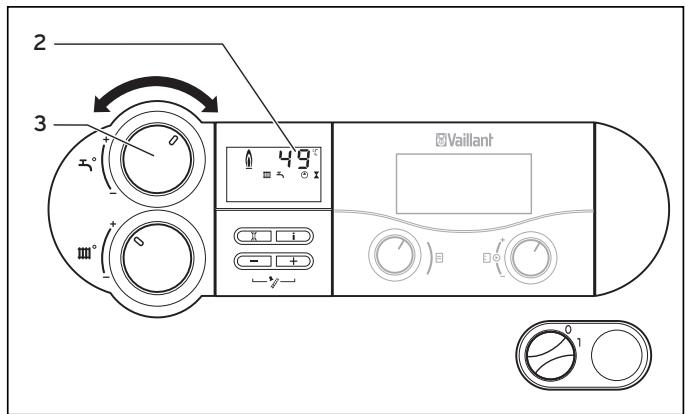

Als een warmwaterboiler aangesloten is,kest u de boilertemperatuur met de draaiknop (3) traploos instellen. Verzeker u er voor de eerste inbedrijfstelling van dat deboiler bevuld is. Voor het instellen gaat u als volqt te werk:

• Stel de draaiknop (3) op de gewenste temperatuur in. Daar bij betekent: helemaal links, vorstbeveiliging 15 °C helemaal rechts, maximaal instelbare watertemperatuur (fabrieksinstelling) 65 °C (Kan door de installeur:tussen 50^ C en 70^ C ingesteld worden.)

Aanwijzinq!

De instelling van de watertemperatuur in de fabriek bedraagt 65~^ C , maar kan door de installmenter hoger ingesteld worden.

Aanwijzijing!

Bij gebruik van een VRC 430 worden de gewenste boilertemperatuur en de vrijgavetijden op dethermostat ingesteld. O m de werkung van dethermostat Niet te belemmeren, moet de draaiknop helemaal rechts bij de aanslag worden gezet.

Bij het instellen van de gewenste temperatuur worden deze waarde in het display (2) van het DIA-system getoond.

Na drie seconden verdwijnt deze weergave en op het display verschijnt wee de standardweergave (actuele CV-aanvoertemperatuur).

Aanwijzinq!

Als het toestel worden gebruikt voor naverwarming in een drinkwaterverwarmingsinstallatie op zonne-energie, moet de warmwateruitstroomtemperatuur met de draaiknop (3) op minstens 60^ worden ingesteld.

6.4.1 Warm water tappen

Bij openen van een warmwaterkraan bij een tappunt (wastafel, douche, badkuip enz.) wordenuit de boiler warm water genomen en worden deze ontladen.

Als de warmwatertemperatuur in de boiler beneden een bepaalde waarde kommt (gewenste boilertemperatuur), dan.gaat de icoVIT exclusiv in bedrijf en warmth de boiler weeop.

De CV-functie worden waarvoor onderbroken en de boiler worden met voorrang opgewarmd.

6.4.2 Warmwaterbereiding uitschakelen

U kunt de warmwaterbereiding uitschakelen, maar de CV-functie verder in bedrijf lately.

• Draai hiervoor de draaiknop voor het instellen van de warmwatertemperatuur—helemaalaar links tot de aanslag. Een vorstbeveiligingsfunctie voor de boiler blijft actief.

In het display worden gedurende drie seconden de boilertemperatuur van 15^ getoond.

Aanwijzinq!

Bij gelebruik van een VRC 430 waar u de draaiknop—helemaal rechts bij de aanslag staan en schakelt u in de VRC 430 het boilercircuit op "uit".

6.5 Instellungen voor de CV-functie

6.5.1 Aanvoertemperatuur instellen (bij gebruik van eenthermostat)

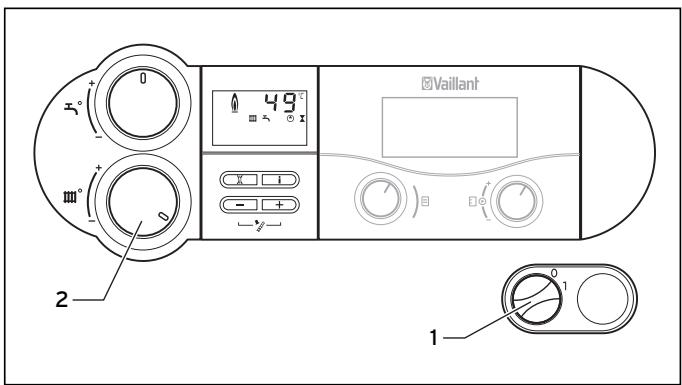

Afb. 6.7 Instelling van aanvoertemperatuur bij gebruik van een thermostat

Overeenkomstig de energiebesparingsverordering (EnEV)要去 uw CV-installatie met een weersafhankelijkke regeling of een kamerthermostataat uitgerust+zijn. In deze uitvoering dient de draaiknop voor het instellen van de maximale aanvoertemperatuur. Ook als de thermostataat een hogere temperatuur zou vragen, worden deze door de ketel Niet bereikt.

Om de aanvoertemperatuur in te stellen gaat u als volgt te werk:

• Zet de draaiknop (1) voor het instellen van de CV-aanvoertemperatuur hebelaal maar rechts bij de aanslag.

De huidige gewenste aanvoertemperatuur worden automatisch ingesteld door de thermostat (informatie davonover vindt u in de betreffende gebruiksaanwijzing).

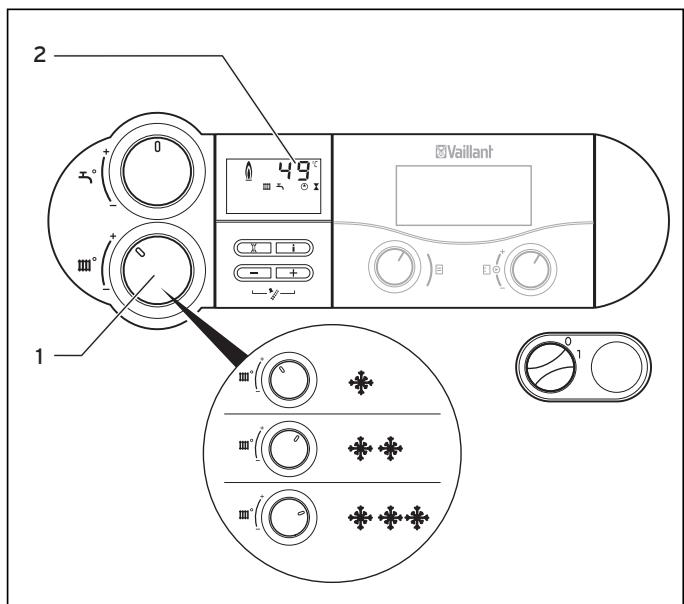

6.5.2 Aanvoertemperatuur instellen (geenthermostat aangesloten)

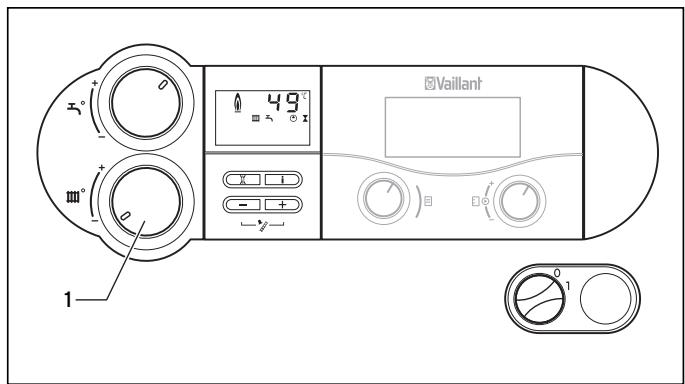

Afb. 6.8 Instelling van aanvoertemperatuur zonderthermostat

Als er geen externe thermostat aanwezig is, stelt u de aanvoertemperatuur met de draaiknop (1) (afb. 6.8) in overeenkomstig de betreffende buitentemperatuur. Daar bij adviseren wij de volgende instellen:

• Stand links (echter nicht tot aan de aanslag) in de overgangstijd: buitentemperatuur ca. 10 tot 20^
• Stand midden bij matige kou: buitentemperatuur ca. 0 tot 10^
• Stand rechts bij sterke kou: buitentemperatuur ca. 0 tot -15 °C

Bij het instellen van de temperatuur worden de ingestelde temperatuur in het display (2) (afb. 6.8) van het DIA-systeme getoond. Na drie seconden verdwijnt deze weergave en op het display verschijnt waar de stan-daardweergave (actuele CV-aanvoertemperatuur).

Normaal kan de draaiknop (1) traploos worden ingesteld tot een aanvoertemperatuur van 75^ . Als u城县 op uw toestel andere waarden Aunt Installen, dan heeft uw installateur een dieinovereenkomstige afstelling uitgevoerd, om het bedrijf van uw CV-installatie met een规模最大 aanvoertemperatuur+tussen 40^ en 85^ möglich te make.

6.5.3 CV-functie uitschakelen (zomermodus)
Afb. 6.9 CV-functie uitschakelen (zomermodus)

In de zomer=kunt u de CV-functie compleet uitschakelen, maar de warmwaterbereiding verder in bedrijf lately.

• Draai hiervoor de draaiknop (1) (afb. 6.9) voor het instellen van de CV-aanvoertemperatuur hebEMAal maar links tot de aanslag.

Aanwijzijing!

De vorstbeveiligingsfunctie (zie hoofdstuk 7.6) is in denen instelling verder gewaarborgd.

6.6 Kamerthermostat of weersafhankelijke regeling instellen

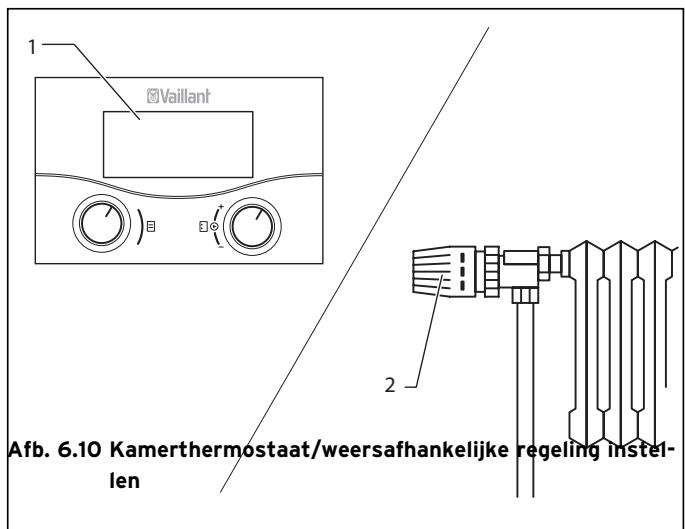

Stel de kamerthermostat, de weersafhankelijkere regeling (1) (afb. 6.10) alsmede de thermostatatkranen (2) (afb. 6.10) volgens de betreffende gebruiksaanwijzingen van deze toebehoren in.

6.7 Statusweergaven (voor onderhouds- en servicewerkzaamheden door de installmenter)
Afb. 6.11 Statusweergaven

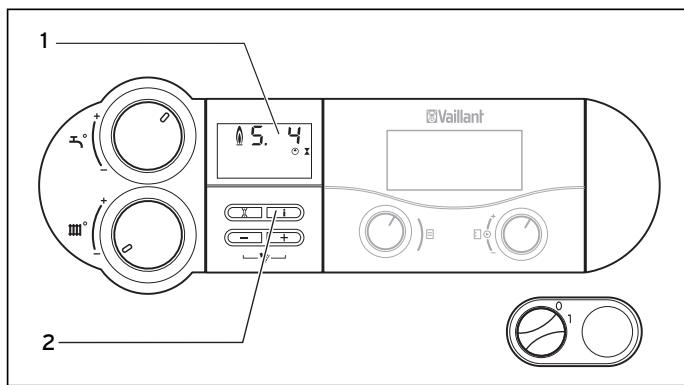

De statusweergave geeft u informatatie over de huidige bedrijfstoestand van uw toestel.

• Activeer de statusweergaven door de toets "i" (2) (afb. 6.11) te bedieren.

Op het display (1) (afb. 6.11) verschijnt nu de weergave van de betreffende statuscode, b.v. "S. 4" voor brander-functie. De betekenis van de belangrijkke statuseskunt u lezen in de tabel 6.1.

Bovendien wird de betreffende statusweergave togetelicht middels een weergave met gewone tekst op het display.

• Schakel het display door nogmaals indrukken van de toets "i" (2) (afb. 6.11) waar terug maar de normale modus.

Tabel 6.1 Statuscodes en hun betekenis (keuze)

Weerga- ve	Betekenis
	Weergave tijdens CV-functie
S. 0	CV geen warmtevraag
S. 1	CV-functie ventilatorstart
S. 2	CV-functie pomp voorloop
S. 3	CV-functie ontsteking
S. 4	CV-functie brander aan
S. 6	CV-functie ventilator naloop
S. 7	CV-functie pomp naloop
S. 8	CV wachtijd xx min
S.31	geen warmtevraag zomermodus
S.34	CV-functie vorstbeeil.
	Weergaven bij boilerlaadfunctie
S.20	Warmwatervraag
S.22	Warmwaterfunctie pomp voorloop
S.24	Warmwaterfunctie brander aan

Als een storing optreedt, worden de statusweergave door de betreffende storingscode verrangen.

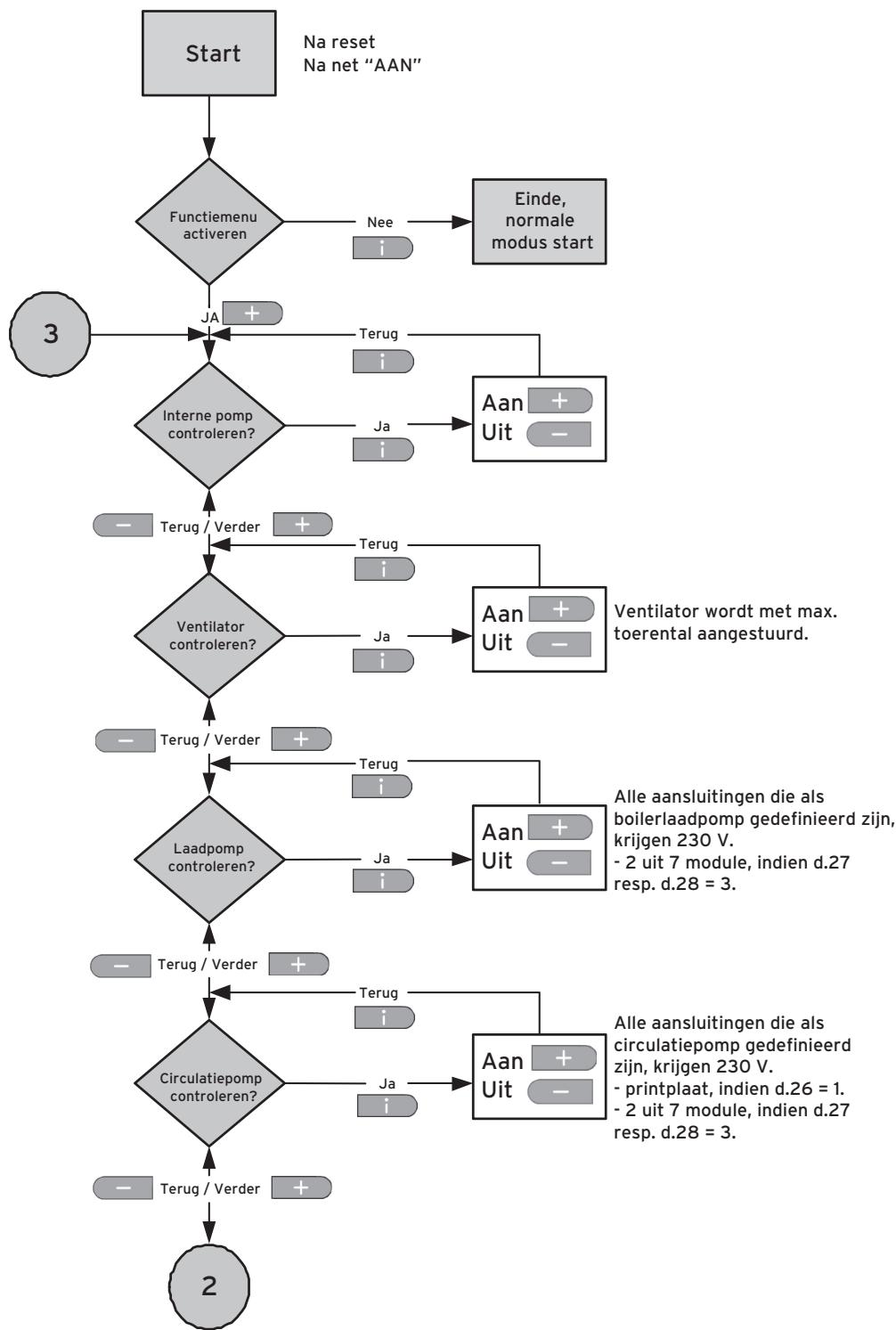

6.8 Functienu (voor onderhouds- en serviceworkzamaheden door de installateur)

Het functiemenu stelt de installerateur in staat de func-tiecontrole van afzonderlijke actoren uit te voeren. Het kan alsijd na RESET of Net AAN gestart worden. Na een wachtelijk van ca. 5 sec. of indrukken van de toets "--" schakelt de toestelelektronica waar de normale modus.

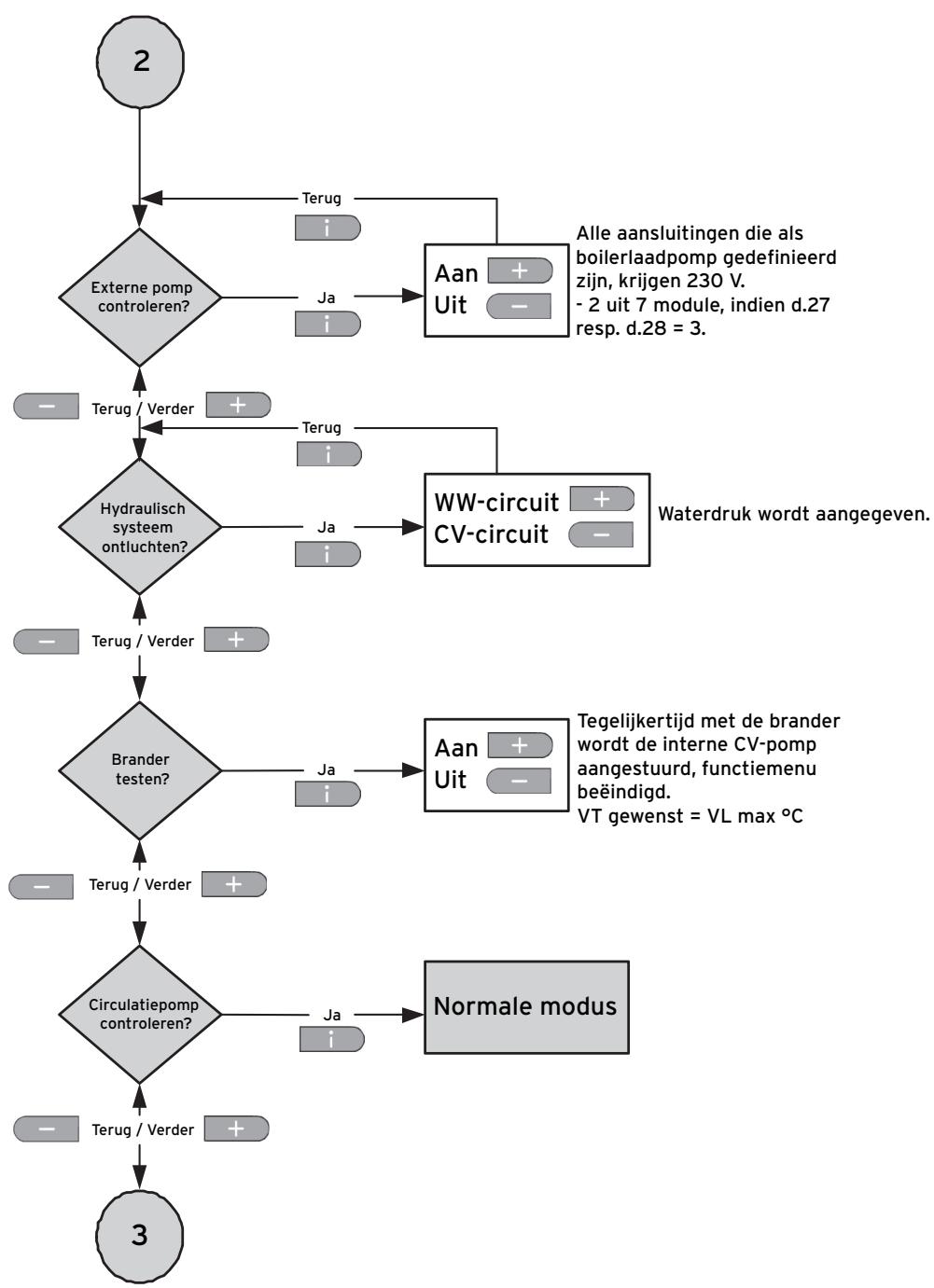

Afb. 6.12 Functienu (vervolg volgende网页a)

Afb. 6.13 Functi菜单 (vervolg)

6.9 Verhelpen van storingen

Als zich problemen voordoen bij het gebruik van uw oliegestookte HR-ketel,kest u de volgende punten zelf controeren:

Geen warm water, verwarming blijft koud; toestel treedt nicht in werkung:

• Is voldoende olie aanwezig?
• Zijn de olie-afsluitkraan in de toevoerleiding en de olie-afsluitkraan bij het toestel geopend (zie hoofdstuk 5.1)?
• Is de koudwatertoevoer gewaarborgdzie hoofdstuk 5.1)?
• Is de stroomvoorziening van het gebouw ingeschakeld?
• Is de draaiknop voor instellen van de aanvoertemperaatuur ingesteld op de maximale gewenste waarde (zie hoofdstuk 6.5)?
• Is de waterdruk van de CV-installatie voldoende (zie hoofdstuk 7.3)?
• Is er spreke van een storing bij het ontsteken (zie hoofdstuk 6.9.2)?
• Is de condensafvoer vrij (zie hoofdstuk 6.9.3)?

Warmwaterfunctie storingsvrij; CV gaat Niet in bedrijf:

Is er spreke van een warmtevraag door de externe thermostat?

Attentie!

Gevaar voor beschadiging door ondes-kundige veranderingen!

• Als uw oligestookte HR-ketel na de contrôle van bovengenoemde punten Niet correct functioneert,要去 een erkende installmenteur voor de contrôle om advies vragen.

Zodra de systeemdruk beneden een grenswaarde daalt, verschijnt op het display de servicemelding "Waterdruk controlleren". Zodra u voldoende water heeft bijgevuld, dan verdwijnt de weergave na ca. 20 seconden vanzelf. Als de druk beneden 0,3 bar komt, schakelt het toestel maaroodbedrijf. Op het display verschijnt de storingsmelding "F.22". Om het toestel waaraar normale modus te brengen,要去 u eerst de installmentie met water bijvullen.

Als de druk vaker daalt, moet de oorzaak voor het verlies van CV-water worden vastgesteld en verholpen.

Contacteer hiervoor een erkende installmenter.

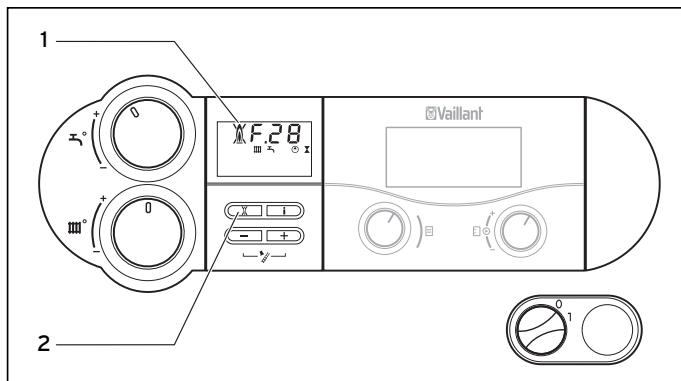

6.9.2 Storingen bij de ontsteking

Afb. 6.14 Reset

Als na drie ontstekingspogingen geen ontsteking van de brander volgt, schakelt het toestel Niet in en schakelt maar "Storing". Dit worden aangegeven door weergave van de storingscodes "F.28" of "F.29" op het display. Er verschijnt bovendien het vlamsymbol met een kruis erdoor (1) en een bijbehorende weergave met gewone tekst op het display, b.v. voor F.28: "Uitval bij aanloop, ontsteking mistrukt".

Een neue automatische ontsteking vindt pas na een handmatige reset plaats.

• Druk in dit geval op de resetknop (2) en houd deze ca. een seconde lang ingedrukt.

Attentie!

Gevaar voor beschadiging door ondeskundige veranderingen!

• Als uw oliegestookte HR-ketel na een resetpoging nog steeds Niet in werkig.gaat, moet u een erkende installmenteur voor controle raadplegen.

6.9.3 Storingen in het verbrandingslucht-/ rookgastraject of de condensafvoer

Bij storingen in het verbrandingslucht-/rookgastraject of de condensafvoer schakelt het toestel via de luchtdrukschakelaar rookgas uit. Als deze storing na een wacht-tijd van 20 minutes na de derde herstartpoging blijft optreden, dan schakelt het toestel uit en verschijnen de storing "F.35" en de symbolen en op het display. De weergegeven storingscode worden bovendien door de weergave met gewone tekst "Ontsnappend rookgas" op het display toegelicht.

In dit geval moet u uw installerateur voor controle raadplegen.

6.9.4 Anode controlleren

De statusmelding "Anode controlleren" verschijnt in verbinding met een warmwaterboiler actoSTOR, die met een parasitaire stroomanode uitgerust is.

Voor de werkung en de veiligheid van de warmwaterboiler is een functionerende anode absolutnoodzakelijk, aangezien er anders in korte vrijd corrosieschade kan ontstaan.

Aanwijzinq!

Een defect van de anode worden op het display aangegeven door de melding "Service-melding, anode controleren".

• Laat in dit geval door uw installateur een controle uitvoeren.

Als binnen twee davon geen maatregelen volgen, dan worden de drinkwaterverswarming onderbroken, om u te wijzen op dit defect.

Als u op de resetknop drukt, worden de drinkwaterfunctie gedurende nog eens ca. twee davon beschikbaar gesteld tot de storing verholpen is.

7 Verzorging en onderhoud

7.1 Verzorging

Reinig de mantel van uw toestel met een vochtige doek en een beetje zeep. Gebruik geen schurende middelen of reinigingsmiddelen die de mantel of de bedieningselementen van kunststof zonden können beschadigen.

7.2 Inspectorie/onderhoud

Elk CV-toestel heeft na een bepaalde bedrijfsduur verzorging en onderhoud nodig, zodate dit steeds veilig en betrouwbaar werk. Regelmatig onderhoud creeert de voorwaarde voor permanente inzetbaarheid, betrouwhaarheid en lange levensduur van uw Vaillant icoVIT exclusiv.

Een goed onderhoven CV-toestel werkkt met een beter rendement en dus zuiniger. Noodzakelijk voor permanente inzetbaarheid en gebruiksveiligheid, betrouwbaarheid en lange levensduur is een Jaarlijke inspectie/onderhoud van het toestel.

Gevaar!

Levensgevaar door oneskundige bedie- ning!

Probeer nooit om zich onderhoudswerk of reparacies aan uw CV-toestel UIT te voeren.

• Geef daartoe opdracht aan een erkend installeratleur.

We raden u aan om een onderhoudscontract af te sluiten. Te weinig onderhoud kan de gebruiksveiligheid van het toestel nadelig beinvloeden en materielle schade en lichamelijk letsel veroorzaken.

7.3 Waterdruk van het systeme controleren

Voor een goede werkung van de CV-installatie要去 bij een koud systeem de systeemdruk in het bereik+tussen 1,0 en 1,5 bar liggen. Bevindt deze zich beneden 1,0 bar, vul dan a.u.b. water bij. Als de CV-installatie zich over meerdere etagesuitstrekt, kennen hogere waarden voor de systeemdruk nodig�n. Vraag hiervoor uw installateur.

7.4 Toestel en systemd vullen

Voor het vullen en bijvullen van de CV-installatie kut u normaal leidingwater gebruiken. In uitzonderingsgevallen bestaan er waterkwaliteiten, die onder omstandigheden Niet geschikt zijn voor het vullen van de CV-installatie (water met veel ijzer of kalk). Neem in een dergelijk geval contact op met een erkend installerateur.

Attentie!

Gevaar voor beschadiging door antivries!

Verrijk het CV-water Niet met antivirusies of anti-corrosiemiddelen!

Wanner er antivries of anti-corrosiemiddelen aan het CV-water worden toegevoegd, hunnen veranderingen bij aflichtingen optreden en hunnen er geluiden in de CV-functie ontstaan. Hiervoor (en voor eventuele schade die hierdoor ontstaat) kan Vaillant Niet aansprakelijk worden gesteld.

Informer a.u.b. bij uw installeratur aan de handelswijzen voor vorstbeveiliging.

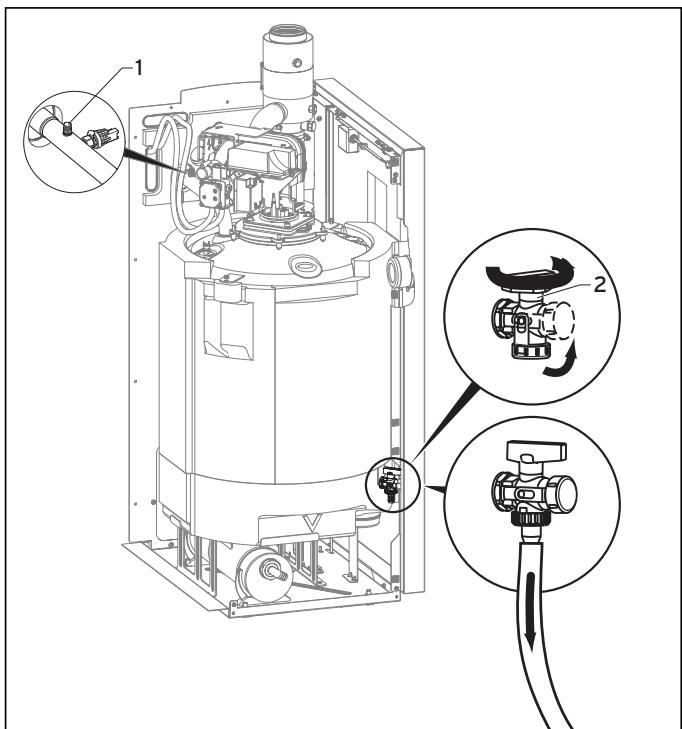

Afb. 7.1 Ketelvul- en aftapvoorziening

Voor het vullen van het CV-toestel en het systeme gaat u als volgt te werk:

CV-toestel:

• Open de ontluchtingsnippel (1) op de CV-aanvoerleiding.
• Vul de ketel via de ketelvul- en aftapvoorziening (2), tot uit de ontluchtingsnippel water maar buiten kommt.
• Sluit de ontluchtingsnippel.

Systeem:

• Open allethermostaatkranen van het systeme.
  Vul het systeme via de ketelvul- en aftapvoorziening

(2) tot een systeemdruk van 1 tot 1,5 bar.

U=kunt de precieze drukwaarde op het display latent weergeven.

• Activeer de drukaanduiding door het indrukken van de toets "-" (1). Na 5 sec. worden op het display waar de CV-aanvoertemperatuur weergegeven. Bovendienkest u omschaken tussen permanente temperatuur of drukaanduiding in het display door de toets "-" ca. 5 seconden ingedrukt te honden.
• Ontlucht de radiatoren.
• Lees nogmaals de druk op het display af. Als de systeemdruk gedaald is, vul dan het systemen nogmaals bij en ontlucht opnieuw.
• Controller alle aansluitingen en het gehele system op lekkages.
• Sluit de vulvoorziening en verwijder de vulslang.

7.5 Buitenbedrijfstelling

Afb. 7.2 Toestel uitschakelen

Om uw oliegestookte HR-ketel—helemaal buiten bedrijf te stellen,.gaat u als volgt te werk:

• Draai de CV-temperatuurinstelknop (2)—helemaal maar links.
• Draai de warmwatertemperatuurinstelknop (3) helemaal maar links.
• Wacht de eventueel aanwezige ventilatornaloop af. (In het display worden gedurende dezeijd "Naloop" aangegeven.)
• Schakel de aan/uit-schakelaar (1) in stand "O".

Attentie!

Gevaar voor beschadiging!

Vorstbeveiligings- en controlevoorzieningen zijn alleen actief als de aan/uit-schakelaar van het toestel op stand "1" staat en het toestel Niet van het elektriciteitsnet is geschienen.

Om ervoor te zorgen dat de beveiligingen actief blijven, moet u uw oligestookte HR-ketelijdens de normale bedrijfsfunctie alleen met de thermostat in- en uitschaken (informatie waarover vindt u in de betreffende gebruiksaanwijzing).

Aanwijzijing!

Bij langere buitenbedrijfstelling (b.v. vakantie)要去 bovendien de olie-aftsluitkraan en de koudwaterstopkraan sluiten.

• Let in dit verband ook op de aanwijzingen voor vorstbeveiliging in hoofdstuk 7.6.

Aanwijzijing!

De aflsuitvoorzieningen worden nicht meegeleverd met uw toestel. Ze worden apart door de installmenteur geinstalleerd.

Vraag hem om informatatie over positie en bediening van deze onderdelen.

7.6 Vorstbeveiliging

De CV-installatie en de waterleidingen zijn voldoende gegen vorst beschermd, als de CV-installatieijdens een vorstperiode ook in bedrijf blijft als u afwezig bent en de kamers voldoende op temperatuur blijven.

Attentie!

Gevaar voor beschadiging!

Vorstbeveiligings- en contrôlevoorzieningen zijn alleen actief als de aan/uit-schakelaar van het toestel op stand "1" staat en het toestel Niet van het elektriciteitsnet is geschienen.

Attentie!

Gevaar voor beschadiging van de oliegestookte HR-ketel door antivries.

Het CV-water mag Niet worden verrijkt met antivriesmiddelen! Daardoor konnen beschadigingen aan afdichtingen en membranen, alsmede geluiden in CV-functie ontstaan.

Hiervoor en voor eventuele schade die hierdoor ontstaat, kan Vaillant Niet aansprakelijk worden gesteld.

7.6.1 Vorstbeveiligingsfunctie

De oliegestookte HR-ketel is uitgerust met een vorstbeveiligingsfunctie:

Als de CV-aanvoertemperatuur bij een ingeschakelde aan/uit-schakelaar onder 5^ zakt, gaat het toestel in werkung en verwarmt het CV-circuit van het toestel tot ca. 30^ .

Attentie!

Gevaar voor bevriezing van delen van de hele installmentie.

De doorstroming van de hele CV-installatie kan met de vorstbeveiligingsfunctie nicht worden gewaarborgd.

7.6.2 Vorstbeveiliging door leegmaken

Een andere möglichkheid van vorstbeveiliging is de CV-installatie en het toestel leeg te make. Daar bij moet u er zeker van zich, dat het systemen en ook het toestel volledig zich leeggemaakt.

Alle koud- en warmwaterleidingen in de woning en van de warmwaterboiler要去en ook worden leeggemakt. Laat u hierover adviseren door een erkend installmenteur.

De in dit hoofdstuk beschreiben meet- en controlewerkzaamheden worden alleen door uw installateur uitgevoerd.

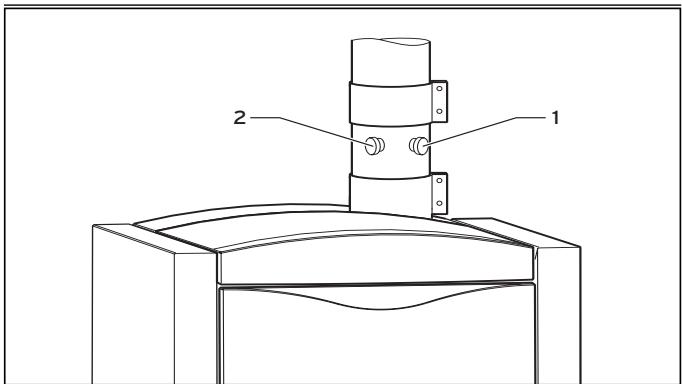

Afb. 7.3 Testopeningen

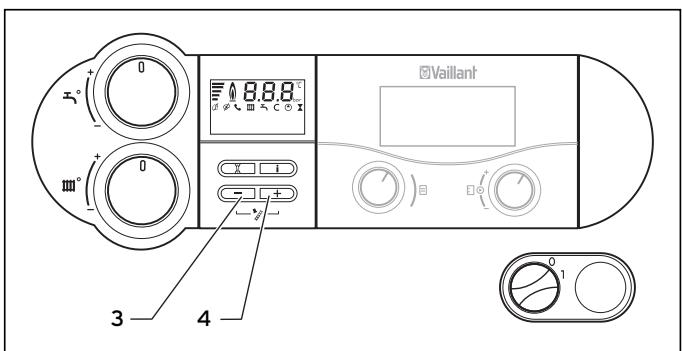

Afb. 7.4 Installateur-bedrijf inschakelen

Om de metingen uit te voeren gaat u als volgt te werk:

• Activeer het installmentar-bedrijf door tegelijkertijd de toeeten "-" (3) en "+" (4) van het DIA-systeem in te drukken.
• Voer de metingen op z'n vroegst na een bedrijfsduur van 2 minutes van het toestel UIT.
• Schroef de afsluitkappen van de testopeningen (1) en (2) (zie aflb. 7.3) af.
• Voer de metingen in het rookgastraject UIT bij de teststomp (1) (insteekdiepte: 110~mm ). Metingen in het verbrandingsluchttraject Aunt u uitvoeren bij teststomp (2) (zie afb. 7.3) (insteekdiepte: 65~mm ).

Het installmenter-bedrijf worden beëindigd:

• door gewelijk蜻DIG indrukken van de toetsen "-" (3) en "+" (4)
  of
• als 15 minuten lang geen toets worden bediend.
• Schroef de afsluitkappen waar op de testopeningen (1) en (2) (zie afb. 7.3).

8 Garantie en serviceteam

8.1 Fabrieksgarantie

De producten van de NV Vaillant zijn gewaarborgd gegen alle materiaal- en constructiefouten voor eenperiode van tweeJAar vanaf de datum vermeld op hetaankoopfactuur dat u heel nauwkeurig dient bij te houden. De waarborg geldt alleen onder de volgende voorwaarden :

1. Het toestel要去 door een erkend gekwalificeerd vakman geplaatst worden, onder zich volledige verantwoordelijkheid, en zal erop letten dat de normen en installmentievoorschriften nageleefd worden.
   2.Het is enkel aan de technici van de Vaillant fabriek toegelaten om herstellingen of wijzigingen aan het toestel onder garantie uit te voeren, opdat de waarborg van toepassing zou blijven. De originele onderden要去en in het Vaillant-toestel gemonteerd zijn, zoniet worden de waarborg geannuleerd.
2. Teneinde de waarborg te lately gelden, moet u ons de garantiekaart volledig ingevuld, ondertekend en gefrankeerd terugzenden binnen de veertien dagen na de installmente! De waarborg worden Niet toegekend indien de slechte werkung van het toestel het gevolg is van een slechte regeling, door het gebruik van een nicht overeenkomstige energia, een verkeerde of gebrekkige installmentatie, de nietnaleving van de gebruiksaaanwijzing die bij het toestel gevoegd is, door het Niet opvolgen van de normen betreffende de installmentevoorschriften, het type van lokaal of verluchting, verwaarlozing, overbelasting, bevriezing, elke normale slijtage of elke handeling van overmacht. In dit geval zullen once prestaties en de geleverde onderdelen aangerekend worden. Bij facturatie, opgesteld volgens de algemene voorwaarden van de naverkoop-dienst, wordt deze steeds opgemaaakt op de naam van de persoon die de oproep hebelt verricht en/ of de naam van de persoon bij wie het werk is uitgevoerd, behoudens voorafgaand schriftelijk akkoord van een derde persoon (bv. huurder, eigenaar, syndic, enz.) die deze factuur uitdrukkelijk ten zijne laste neemt. Het factuurbedrag za contantdetachées de la marque Vaillant. betaald moeten worden aan de fabriekstechnicus die het werk heeft uitgevoerd. Het herstellen of verwangen van onderdelen tijdens de garantieperiode heeft geen verlenging van de waarborg tot gevolg. De toekenning van garantie sluit elke betaling van schadevergoeding uit en dit tot voor om het even welke reden ze ook bevgraagd worden. Voor elk verschil, zichen enkel de Tribunalen van het district waar de hoofdzetel van de vennootschap gezestigd is, bevoegd. Om alle functies van het Vaillant toestel op termijn vast te stellen en om de toegelaten toestand Niet te veranderen, mag bij onderhoud en herstellingen enkel nog originele Vaillant onderdelen gebruikt worden.

8.2 Serviceteam

Vaillant SA-NV

Rue Golden Hopestraat 15

B-1620 Drogenbos

Tel: 02 / 334 93 52

9 Bijlage

Benaming	Eenheid	icoVIT VKO 246-715 kW	icoVIT VKO 246-719 kW(fabrieksinst.)	icoVIT VKO 246-724 kW
Nominaal warmtevermogensbereik (bij 40/30 °C)	kW	14,8	19,0	24,3
Nominaal warmtevermogensbereik (bij 50/30 °C)	kW	14,7	18,9	24,2
Nominaal warmtevermogensbereik (bij 80/60 °C)	kW	13,7	17,6	22,5
Genormeerde rendement1)	%	tot 105
Rookgaswaarden
Rookgastemperatuur bij CV-functie 40/30 °C2)	°C	35
Rookgastemperatuur max.2)	°C	57
Rookgasmassroom max.2), bij 13 % CO2	kg/h	21,5	27,6	35,3
NOx-klasse		3
NOx-emissie	mg/kWh	<80
CO-emissie	mg/kWh	<15
Condenswatervolume bij 40/30 °C, ca.3)	l/h	1,7
pH-waarde, ca.		2
Aanvoertemperatuur max. (instelbaar)	°C	85
Toeg. bedrijfsoverdruk	bar	3
Weerstand aan waterzijde Δt = 20 K	mbar	<20
Weerstand aan waterzijde Δt = 10 K	mbar	<10
Aansluitwaarden:
Elektrische aansluiting	V/Hz	230/50
Max. elektr. opgenomen vermogen (zonder CV-pomp)	W	260
Opgenomen vermogen (standby)	W	5
Aansluitingen
Aanvoer/retour	"	Rp 1
NT-retour	"	Rp 1
Condenswater-afvoerstomp	mm Ø	21
Leegmaken	"	R 1/2
Verbrandingslucht-/rookgasaansluiting	DN	80/125
Maten/gewichten
Hoogte	mm	1257
Breedte	mm	570
Diepte	mm	691
Eigen gewicht	kg	130
Waterinhoud	I	85
Totaalgewicht	kg	215
Beschemklasse		IP 20

1) bepaald volgens DIN 4702
2) Rekenwaarden voor configuratie van de rookgasschoorsteen resp. de rookgasleiding volgens DIN EN 13384 deel 1
3) Max. condenswatervolume voor configuratie van condensafvoer en neutralisatie-inrichting. Aan de eisen voor de inhoudsstoffen van het condenswater volgens ATV-werkblad A 251 worden voldaan!

9.2 Typeplaatje

Vaillant

Afb. 9.1 Typeplaatje

9.3 Tabel Toelichtingen bij symbolen op typeplaatje
Tabel 9.2 Typeplaatje symbolen

Element	Beschrijving
Serial-Nr. 2105000000000000000000	Serienummer
VKO 246-7 icoVIT exclusiv	Typeaanduiding
Type C33(x), C43(x), C53(x), C83(x), B23, B33	Mogelijkheden voor rookgasafvoer C... onafhankelijk van de omgevingslucht B... afhankelijk van de omgevingslucht
ÖI/Oil EL EL DIN 51603-1/ÖN C1109- HEL	Toegestane oliesoorten
P(40/30°C) P(50/30°C) P(80/60°C)	Toestelvermogen voor verschillende CV-ontwerptemperaturen
Q	Stookwarmtevermogen
m	Oliemassastroom
NOx class 3	Classificatie van de NOx uitstoot
Tmax.	Maximaal togeteustane systeemtemperatuur
V	Ketelvolume
PMS	Maximaal togeteustane druk in de CV-installatie
230 V-ù50 Hz	Togeteustane spanning
260 W	Max. opgenomen vermogen
IP20	Beschemklasse
Reg.-Nr.3R000/05	DIN-EN gekeurd
CE 0085 05 CE-0085BQ0388	CE-symbol
	Seriennummer

9.4 Extra plaatje

Afb. 9.2 Extra plaatje voor type-aanduiding en serienummer
Toelichting bij de type-aanduiding VKO 246-7:
Tabel 9.3Toelichting bij de type-aanduiding

Afkorting	Toelichting
VKO	Vaillant oliegestookte ketel
24	max. vermogen in kW
6	Vaillant HR-ketel
-7	exclusiv-toestellen

9.5 Bijlage

A

aan/uit-schakelaar 21
aanvoertemperatuur instellen
(bij gebruik van eenthermostat) 15
aanvoertemperatuur instellen
(geenthermostat aangesloten) 15
Aanwijzingen bij deze gebruiksaanwijzing 3
Aanwijzingen voor het gebruik 5
afsluitvoorzieningen 10
afstand van het toestel tot componentenuit
brandbaar material 6
afvoer van vrijkomend condenswater 6
anode controlleren 20

B

bediening 11
bedieningselementen 11
bescherming gegen de legionellabacterie. 14
boilertemperatuur 14
buitenbedrijfstelling 21

C

controllijst onderhoud 3
corrosie 5
corrosiebeveiling 5
CV-functie uitschakelen (zomermodus) 16
CV-temperatuurinstelknop. 21

D

Documentenbewaren. 3

E

eerste inbedrijfstelling 3
eisen aan de standplaats 6
elektriciteitsnet 5
energiebesparingsverordening (EnEV) 15

F

frontklepopen 11,12,13,14,16,19,20,21

functieschemaloiegestookteHR-ketel 9

G

garantie 23
garantie en serviceteam. 23
gebruiker van de installmentie 4
gebruik volgens de voorschriften. 5
gewensteboilertemperatuur. 14
groundwater 4

1

inbedrijfstelling. 10
inbouwthermostaten 11
inspectie/onderhoud. 20
installateur 3
installeur-meting 22
installcurverplichting. 4
installatie 4
installatiehandleiding 6
installing 4
instellungen voor de CV-functie. 15
instellenen voor de warmwaterbereiding 14

J

jaarlijksonderhoud 3

K

kamerthermostaat of weersafhankelijke

thermostatinstellen 16

L

lijm 5

M

maximaial instelbare watertemperatuur 14

minimaal instelbare watertemperatuur. 14

N

Noodstroomaggregaat 5

0

oliegestookteventilatorbrander. 4
onderhoud. 20
oplosmiddel. 5

P

parasitaire stroomanode 20
Plichten van de gebruiker van een oliegestookte
CV-installatie 4

R

Recycling en afvoer. 6
reinigingsmadel. 5
reset. 19

s

serviceteam 23

sprays. 5
sprays, oplosmiddelen, chloorhoudende
reinigingsmiddlesen,verf,lijm enz. 5
statusweergaven 16
stookolie EL 4
storingen bij de ontsteking 19
storingen in het verbrandingslucht-
rookgastraject of de condensafvoer 19
storingenwegenswatergebrek. 19

T

Technische gegevens 24
tips voor energiebesparing 6
Toegestane brandstof. 4
Toelichtingen bij symbolen op typeplaatje 26
toestel- en functiebeschrijving 9
toestel en systeem vullen 20
toestel in- en uitschakelen. 13
Typeplaatje 25

V

veranderingsverbod 5
verbrandingsluchttoevoer-/rookgasafvoersystem.. 6
verf. 5
verhelpen van storingen. 19
Verpakking 6
verzoring. 20
vorstbeveiling 5,14,21
vorstbeveiliging door leegmaken 22
vorstbeveiligingsfunctie 22

W

warmwaterbereiding uitschakelen 14
Warm water tappen. 14
warmwatertemperatuurinstelknop. 21
waterdruk van de CV-installatie 5
waterdruk van het systeem controlleren. 20
werkwijze van de oliegestookte
HR-ketel icoVIT exclusiv. 10
wet inzake waterverontreiniging 4

Vaillant A/S

Drejergangen 3 A DK-2690 Karlsruhe Telefon [phone]
