Type product	HR-ketel (gasgestookte combiketel)
Merk	Vaillant
Model	ecoFIT pro
Toepassing	Verwarming en warmwaterbereiding
Nominaal warmtevermogen (CV)	Afhankelijk van uitvoering (bijv. 25 kW / 30 kW)
Nominaal warmtevermogen (warm water)	Afhankelijk van uitvoering
Aansluitwaarde elektrisch	230 V / 50 Hz
Max. elektrisch vermogen	Zie typeplaatje (bijv. 150 W)
Gas categorie	Cat. I2EK - G25.3 - 25 mbar (2,5 kPa)
Max. CV-waterdruk (PMS)	Zie typeplaatje
Max. warmwaterdruk (PMW)	Zie typeplaatje
Max. aanvoertemperatuur	75 °C (instelbaar)
Warmwatertemperatuurbereik	38 °C – 60 °C (instelbaar)
Beschermingsklasse	IP (zie typeplaatje)
Brander	Modulerend, elektronische ontsteking
Display	LCD met symbolen en foutcodes
Besturing	Toetsen op het toestel, optioneel thermostaat
Onderhoudsinterval	Jaarlijkse inspectie, tweejaarlijks onderhoud
Vuldruk CV-installatie	1,0 – 1,5 bar (0,1 – 0,15 MPa)
Vorstbescherming	Geïntegreerd in stand-by
Gaskeur	HR, NZ, CW3/CW4 (afhankelijk van uitvoering)
Garantie	Fabrieksgarantie via erkende installateur

Veelgestelde vragen - ecoFIT pro VAILLANT

Hoe stel ik de warmwatertemperatuur in op de Vaillant ecoFIT pro?

Druk op de toets warmwater (kraansymbool) en gebruik de + of - toets om de gewenste temperatuur in te stellen (tussen 38 °C en 60 °C). Bevestig met de mode-toets. Als de temperatuur via de thermostaat wordt geregeld, stel hem dan daar in.

Wat betekent foutcode F.22 op mijn Vaillant ecoFIT pro?

Foutcode F.22 duidt op watertekort in de CV-installatie. Controleer de vuldruk op het display. Als deze onder 1,0 bar is, vul dan water bij via de vulkraan. Neem contact op met een installateur als het probleem aanhoudt.

Hoe kan ik de CV-installatie bijvullen?

Open alle thermostatische radiatorkranen. Open langzaam de vulkraan (zoals getoond door de installateur). Vul water bij tot de druk op het display tussen 1,0 en 1,5 bar ligt. Sluit daarna de vulkraan.

Hoe zet ik het toestel in stand-by?

Druk kort op de aan/uit-toets (ontstoringstoets). Het display toont 'OFF' en het toestel gaat uit. De vorstbescherming blijft actief. Sluit bij langere afwezigheid ook de gaskraan en waterstopkraan.

Hoe wijzig ik de modus (verwarming + warm water / alleen verwarming / alleen warm water)?

Druk herhaaldelijk op de mode-toets tot het gewenste symbool verschijnt: (zon + radiateur) voor beide, (radiateur) voor alleen verwarming, (kraan) voor alleen warm water, of (geen symbool) voor geen aanvraag.

Wat moet ik doen bij gaslucht?

Levensgevaar! Vermijd open vuur, rook niet, bedien geen elektrische schakelaars. Open deuren en ramen. Sluit de gasmeter- of hoofdkraan. Verlaat het gebouw en bel de noodnummer van het energiebedrijf of 112.

Hoe vaak moet de ketel onderhouden worden?

Laat jaarlijks een inspectie en tweejaarlijks een onderhoud door een erkende installateur uitvoeren. Dit waarborgt de veiligheid, betrouwbaarheid en levensduur van het toestel.

Kan ik zelf onderhoud uitvoeren?

Nee, alleen een installateur mag onderhoud, reparaties en gasinstellingen uitvoeren. U kunt wel de buitenkant reinigen met een vochtige doek en milde zeep. Gebruik geen oplosmiddelen of schuurmiddelen.

Wat is de warmtestartfunctie en hoe schakel ik deze in?

De warmtestartfunctie houdt de warmtewisselaar voor warm water op temperatuur voor snellere levering. Houd de toetsen + en - tegelijkertijd langer dan 3 seconden ingedrukt. Als het display een ECO-symbool toont, is de functie uit.

Waar vind ik het serienummer van mijn Vaillant ecoFIT pro?

Het serienummer staat op het typeplaatje aan de onderkant van het product. Het bestaat uit 20 cijfers en is ook te vinden op de magnetische korte gebruiksaanwijzing op de mantel.

GEBRUIKSAANWIJZING ecoFIT pro VAILLANT

1.1 Waarschuwingen bij handelingen 3

1.2 Reglementair gebruik.... 3

1.3 Algemene veiligheidsinstructies..... 4

2 Aanwijzingen bij de documentatie 7

2.1 Aanvullend geldende documenten in acht nemen ....

2.2 Documenten bewaren.... 7

2.3 Geldigheid van de handleiding .....

3 Productbeschrijving 7

3.1 Opbouw van het product...... 7

3.2 Bedieningselementen 7

3.3 Typeplaatje 8

3.4 Serienummer 9

3.5 CE-markering.... 9

3.6 Gaskeurlabel.... 9

4 Bedrijf 10

4.1 Bedieningsconcept 10

4.2 Product in gebruik nemen.... 10

4.3Startscherm 10

4.4 Modus instellen.... 11

4.5 Warmwatertemperatuur instellen.... 11

4.6 Warmtestartfunctie in- en uitschakelen.... 11

4.7 CV-aanvoertemperatuur instellen.... 11

4.8 Product instellen 12

4.9 Product in stand-by schakelen..... 12

5 Onderhoud 12

5.1 Product onderhouden 12

5.2 Onderhoud.... 12

5.3 Vuldruk van de CV-installatie controleren.... 12

5.4 CV-installatie vullen 13

5.5 Condensafvoerleiding en afvoertrechter controleren.... 13

6 Verhelpen van storingen...... 13

6.1 Storingen herkennen en verhelpen 13

6.2 Foutcodes weergeven 13

7 Uitbedrijfname.... 13

7.1 Product tijdelijk buiten bedrijf stellen 13

7.2 Product definitief buiten bedrijf stellen 14

8 Recycling en afvoer...... 14

9 Garantie en klantendienst...... 14

9.1 Garantie 14

C Instelbare waarden - overzicht 16

D Verhelpen van storingen...... 16

Veiligheid 1

1 Veiligheid

1.1 Waarschuwingen bij handelingen

Classificatie van de waar- schuwingen bij handelingen

De waarschuwingen bij hande- lingen zijn als volgt door waar- schuwingstekens en signaal- woorden aangaande de ernst van het potentiële gevaar inge- deeld:

Waarschuwingstekens en signaalwoorden

Gevaar!

Direct levensgevaar of gevaar voor ernstig licha- melijk letsel

Gevaar!

Levensgevaar door een elektrische schok

Waarschuwing!

Gevaar voor licht lichame lijk letsel

Opgelet!

Kans op materiële schade of milieuschade

Er kan bij ondeskundig of one genlijk gebruik gevaar ontstaan voor lijf en leven van de gebrker of derden resp. schade aan het product en andere voorwerpen.

Het product is als warmtebron voor gesloten CV-installaties en de warmwaterbereiding bestemd.

Het reglementaire gebruik houdt in:

- het naleven van de meegeleverde gebruiksaanwijzingen van het product alsook van alle andere componenten van de installatie

- het naleven van alle in de handleidingen vermelde inspectie- en onderhoudsvoorwaarden.

Dit product kan door kinderen vanaf 8 jaar alsook personen met verminderde fysieke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis gebruikt worden, als ze onder toezicht staan of m.b.t. Het veilige gebruik van het productie geïnstrueerd werden en de daaruit resulterende gevaaren verstaan. Kinderen mogen niet met het product spelen.

Reiniging en onderhoud door de gebruiker mogen niet door kinderen zonder toezicht uitgevoerd worden.

Een ander gebruik dan het in deze handleiding beschreven gebruik of een gebruik dat van het hier beschreven gebruik af- wijkt, geldt als niet reglementair.

1 Veiligheid

Als niet reglementair gebruik geldt ook ieder direct commeel of industrieel gebruik.

Attentie!

leder misbruik is verboden.

1.3 Algemene veiligheidsinstructies

1.3.1 Installatie alleen door installateur

Installatie, inspectie, onderhoud en reparatie van het product alsook gasinstellingen mogen alleen door een installateur uitgevoerd worden.

1.3.2 Gevaar door foute bediening

Door foute bediening kunt u zichzelf en anderen in gevaar brengen en materiële schade veroorzaken.

• Lees deze handleiding en andere documenten die van toepassing zijn zorgvuldig, vooral het hoofdstuk "Veiligheid" en de waarschuwingen.
• Voer alleen de werkzaamheden uit waarover deze gebruiksaanwijzing aanwijzingen geeft.

1.3.3 Levensgevaar door lekkend gas

Bij gaslucht in gebouwen:

▶ Vermijd ruimtes met gaslucht.en ramen wijd open en zorg voor tocht.

• Doe, indien mogelijk, deuren ci-en ramen wijd open en zorg voor tocht.
  ▶ Vermijd open vuur (bv. aansteker, lucifer).
  ▶ Niet roken.
• Bedien geen elektrische schakelaars, geen stekkers, geen deurbellen, geen telefoons en andere communicatiesystemen in het gebouw.
• Sluit de gasmeter-afsluitkraan of de hoofdkraan.
• Sluit, indien mogelijk, de gaskraan op het product.
• Waarschuw de huisbewoners door te roepen of aan te kloppen.
  ▶ Verlaat onmiddellijk het gebouw en verhinder het betreden door derden.
  alle Alarmeer politie en brandweer zodra u buiten het gebouw bent.
• Neem contact op met de sto- . ringsdienst van het energie- bedrijf vanaf een telefoonaan-
• sluiting buiten het gebouw.

1.3.4 Levensgevaar door afgesloten of ondichte verbrandingsgasleiding

Bij gaslucht in gebouwen:

▶ Doe alle toegankelijke deuren

ht.en ramen wijd open en zorg voor tocht.

Veiligheid 1

▶ Schakel het product uit.
- Breng uw installateur op de hoogte.

1.3.5 Levensgevaar door explosieve en ontvlambare stoffen

- Gebruik het product niet in opslagruimtes met explosieve of ontvlambare stoffen (bijv. benzine, papier, verf).

1.3.6 Levensgevaar door ontbrekende veiligheidsinrichtingen

Ontbrekende veiligheidsinrichtingen (bijv. veiligheidsklep, expansievat) kunnen tot levensgevaarlijke brandwonden en andere letsels leiden, bijv. door explosies.

▶ Laat uw installateur de positie en de werking van de veiligheidsinrichtingen uitleggen.

1.3.7 Levensgevaar door veranderingen aan het product of in de omgeving van het product

- Verwijder, overbrug of blokkeer in geen geval de veiligheidsinrichtingen.

- Manipuleer geen veiligheids inrichtingen.

▶ Vernietig of verwijder geen verzegelingen van componenten.

▶ Breng geen veranderingen aan:

- aan het product - aan de toevoerleidingen voor gas, verbrandings- lucht, water en spanning

- aan de volledige rookgasinstallatie

- aan het volledige condens- afvoersysteem

- aan de veiligheidsklep

- aan de afvoerleidingen

- aan bouwconstructies die de gebruiksveiligheid van het product kunnen beïnvloeden

1.3.8 Vergiftigingsgevaar door sitie onvoldoende toevoer van verbrandingslucht

Voorwaarde: Van omgevings- lucht afhankelijke werking

- Zorg voor voldoende toevoer van verbrandingslucht.

1.3.9 Kans op corrosieschade door ongeschikte verbrandings- en binnenlucht

_Sprays, oplosmiddelen, chloor-houdende reinigingsmiddelen, verf, lijm, ammoniakverbindingen, stof e.d. kunnen tot cor-

1 Veiligheid

rosie aan het product en in de VLT/VGA leiden.

Neem de opgegeven onderhoudsintervallen in acht.

- Zorg ervoor dat de verbrandingsluchttoevoer altijd vrij is van fluor, chloor, zwavel, storenz.

1.3.12 Kastachtige mantel

Fen kastachtige mantel van het product valt onder de betreffende uitvoeringsvoorschriften.

- Zorg ervoor dat er op de stellingsplaats geen chemische stoffen opgeslagen worden.

▶ Bekleed het product niet eigenhandig.

- Als u een kastachtige mantel voor het product wenst, neem dan contact op met een installateur.

1.3.10 Gevaar voor materiële schade door vorst

- Zorg ervoor dat de CV-installatie bij vorst in elk geval in gebruik blijft en alle vertrekken voldoende getempereerd zijn.

- Als u het bedrijf niet kunt garanderen, dan laat u een installateur de CV-installatie legen.

1.3.11 Verwondingsgevaar en gevaar voor materiële schade door ondeskundig of niet-uitgevoerd onderhoud en ondeskundige of niet-uitgevoerde reparatie

▶ Probeer nooit om zelf onderhoudswerk of reparaties aan uw product uit te voeren.

- Laat storingen en schade on-middelijk door een installateur verhelpen.

Aanwijzingen bij de documentatie 2

2 Aanwijzingen bij de documentatie

2.1 Aanvullend geldende documenten in acht nemen

▶ Neem absoluut alle gebruiksaanwijzingen die bij de componenten van de in stallatie worden meegeleverd in acht.

2.2 Documenten bewaren

▶ Bewaar deze handleiding alsook alle3 documenten die van toepassing zijn voor het verdere gebruik. 3

2.3 Geldigheid van de handleiding

Deze handleiding geldt uitsluitend voor:

3 Productbeschrijving

3.1 Opbouw van het product

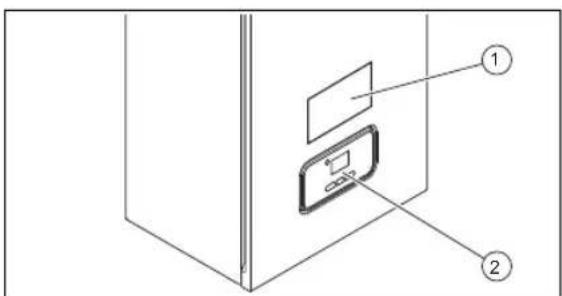

1 Magnetische korte gebruiks- aanwijzing met typebenaming en serienummer

2 Bedieningselementen

3.2 Bedieningselementen

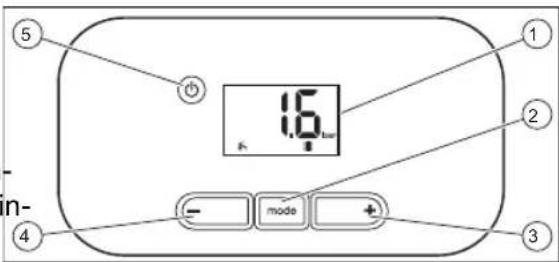

1 Display

2 Toets

3 Toets

4 Toets

5 Ontstoringstoets

3.2.1 Display

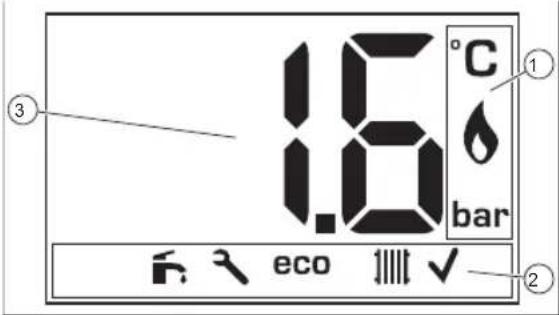

1 Informatie over het gebruik

2 Actieve modus, keuze en be- vestiging van de modus

3 Vuldruk, bijko- mende informa- tie

Symbool Betekenis
	Correcte branderfunctie- Brander aan
16.	Vuldruk van de CV-installatie- permanent aan: vuldruk in het toegestane bereik.- knippert: vuldruk buiten het toegestane bereik.
	Warmwaterbedrijf- permanent aan: warm water geactiveerd- knippert: brander aan in het tapbedrijf

3 Productbeschrijving

Symbool Betekenis
eco	ECO-warmwaterbedrijf- Warmwatertemperatuur bij 50°C- Bedrijfstemperatuur nor-maal- Warme start voor warm water gedeactiveerd (combitoestel)
11111	CV-bedrijf- permanent aan: CV-be-drijf geactiveerd- knippert: brander aan in CV-bedrijf
+	Indicatie knippert:- Inschakelen van het pro-duct- Storing
√	Instelling bevestigd
F.XX / Err	Fout in het product- Verschijnt in de plaats van het startscherm.
off - Verschijnt	bij het schake-len van het product in h stand-bybedrijf.

3.2.2 Functiebeschrijving van de toetsen

Toets Betekenis
	- Modus kiezen- Modus bevestigen- Instelwaarde bevestigen- Displaycontrast verhogen
	- Warmwatertemperatuur instellen- CV-aanvoertemperatuur instellen- gekozen instelwaarde verhoge of verlagen- Displaycontrast verhogen
	- Product activeren: aan/uit (stand-by)- Product terugzetten

Instelbare waarden knipperen op het display.

U moet elke wijziging van een waarde bevestigen. Pas dan wordt de nieuwe instelling opgeslagen.

Als u 5 seconden lang op geen enkele toets drukt, keert het display terug naar de basisweergave.

Als u een minuut lang op geen enkele toets drukt, neemt het displaycontrast af.

3.3 Typeplaatje

Het typeplaatje is af fabriek aan de achterkant van het product aangebracht.

Gegevens op het typeplaatje		Betekenis
		Barcode met serienummer
Serienummer Dient		voor de kwaliteitscontrole; 3e tot 4e cijfer = productiejaarDient voor de kwaliteitscontrole; 5e tot 6e cijfer = productieweekDient voor de identificatie; 7e tot 16e cijfer = artikelnummer van het productDient voor kwaliteitscontrole; 17e tot 20e cijfer = productieplaats
ecoFIT pro Productbenaming
2EK - G25.3 - 25 mbar (2,5 kPa)		Fabrieksinstelling voor gastype en gasaan-sluitdruk
Cat. JEK		Toegestane gascategorie
HR-techniek Rendementsklasse van het CV-toestel conform EG-richtlijn 92/42/EWG
Type: Xx3(x) Toegestane VGA-aan-sluitingen
PMS Maximale waterdruk in het CV-bedrijf
PMW Maximale waterdruk in het warmwaterbedrijf
V/Hz Elektrische aansluiting
W		Max. elektrisch opgenomen vermogen
IP Beschermingsklasse
		CV-bedrijf
		Warmwaterbereiding
Pn Nominaal warmtever-mogensbereik in het CV-bedrijf
Pnc Nominaal warmtever-mogensbereik in CV-bedrijf (HR-techniek)
P Nominaal warmtever-mogensbereik in het warmwaterbedrijf
Qn Nominaal warmtebe-lastingsbereik in het CV-bedrijf
Qnw Nominaal warmtebe-lastingsbereik in het warmwaterbedrijf
Tmax.		Max. aanvoertemperatuur
NOX NOX-klasse van het product
Code (DSN) Specifieke productcode
		Handleiding lezen!

3.4 Serienummer

Het serienummer vindt u op het type- _ plaatje aan de onderkant van het product.

3.5 CE-markering

Met de CE-markering wordt aangegeven dat de producten volgens het typeplaatje voldoen aan de fundamentele vereisten van de geldende richtlijnen.

De conformiteitsverklaring kan bij de fabrikant geraadpleegd worden.

3.6 Gaskeurlabel

Gegevens over de in deze handleiding beschreven producten vindt u in de tabel.

Gaskeurlabel ( → Pagina 15)

Gaskeur HR geeft aan dat het product de minimumvereisten van de stichting EPK (Energie Prestatie Keurmerk = energie-prestatiekeurmerk) vervult.

Gaskeur NZ geeft aan dat het product in combinatie met de NZ-toebehorenkit als naverwarmer van een warmwaterbereider met zonne-energie geschikt is.

Gaskeur CW Gebruiksklasse 3 geeft aan dat het product:

• voor de voorziening van een keukenaf-tappunt met minstens 6 l/min bij 60 °C geschikt is,
• voor een douchefunctie van 6 l/min tot minstens 10 l/min bij 40 °C geschikt is,
• voor het vullen van een klein bad met ct. 100 l water met een temperatuur van 40 °C binnen 12 minuten geschikt is,
• niet voor het gelijktijdige gebruik van meerdere aftappunten geschikt is.

Gaskeur CW Gebruiksklasse 4 geeft aan dat het product:

• voor de voorziening van een keukenaf- tappunt met minstens 7,5 l/min bij 60 °C geschikt is,
• voor een douchefunctie van 6 l/min tot ri- minstens 12,5 l/min bij 40 °C geschikt is,
• voor het vullen van een klein bad met 120 l water met een temperatuur van 40 °C binnen 11 minuten geschikt is,
• niet voor het gelijktijdige gebruik van meerdere aftappunten geschikt is.

4 Bedrijf

Gaskeur CW Gebruiksklasse 5 geeft aan4.2 Product in gebruik nemen

dat het product:

4.2.1 Afsluitvoorzieningen openen

• voor de voorziening van een keukenaf tappunt met minstens 7,5 l/min bij 60 geschikt is,
• voor een douchefunctie van 6 l/min tot minstens 12,5 l/min bij 40 °C geschikt ²
• voor het vullen van een klein bad met 150 l water met een temperatuur van 4 °C binnen 10 minuten geschikt is,
• niet voor het gelijktijdige gebruik van meerdere aftappunten geschikt is.

De maximale specifieke leidinglengte 10/12 mm is de maximale lengte die een warmwaterleiding met 10 mm binnendoorsnede en 12 mm buitendoorsnede mag 4 hebben om de criteria van het Gaskeur CW-keurzegel nog te vervullen. Om de CW-gebruiksklassen te bereiken, moet de warmwatertemperatuur op 61 °C inge-

steld worden en moet de comfortmodus geactiveerd zijn.

Laat uw installateur de positie en de werking van de afsluitvoorzieningen uitleggen.

Open de gasafsluitkraan tot aan de aanslag.

Controleer, als deze zijn geïnstalleerd, of de onderhoudskranen in de aanvoer en retour van de cv-installatie zijn geopend.

1. Open de koudwaterstopkraan. Ter controle kunt u bij een warmwaterkraan en proberen of daar water uitkomt.

4.2.2 Product inschakelen

▶ Schakel het product via de door de klant geïnstalleerde hoofdschakelaar in.

4.3 Startscherm

4 Bedrijf

4.1 Bedieningsconcept

Het product heeft twee bedieningsniveaus:

Op het installateurniveau vindt u informatie in het startscherm van het display worden en instelmogelijkheden die u als gebruiker de vuldruk van de CV-installatie en de nodig hebt. modus weergegeven.

Het installateurniveau is voor de vakman. Om terug te keren naar de basisweergave: bedoeld. Dit niveau is met een code be- veiligd. Alleen vaklui mogen instellingen in Druk langer dan 5 seconden geen toets in.

Instelbare waarden - overzicht (→ Pagina 16)

Als er een foutmelding is, wisselt de basis-weergave naar de foutcode.

4.4 Modus instellen

Aanwijzing

ledere keer dat het product wordt ingeschakeld, wordt de laatst geselecteerde bedrijfsmodus overgenomen.

Druk op tot het display de ge- wenste modus weergeeft.

Symbool Modus
	Verwarming + warm water
	Alleen verwarming
	Alleen warm water
- Geen aanvraag

4.5 Warmwatertemperatuur instellen

Voorwaarde: Temperatuur wordt door het CV-toestel geregeld

▶ Stel de warmwatertemperatuur op het CV-toestel (→ Pagina 12) in.

Voorwaarde: Temperatuur wordt door de thermo- staat geregeld

▶ Stel de warmwatertemperatuur op de thermostaat in.

Aanwijzing

Als u de toets of indrukt, geeft het display weer.

Voorwaarde: De temperatuur wordt via de thermo- staat van de warmwaterboiler geregeld.

▶ Stel de warmwatertemperatuur aan boiler in.

Aanwijzing

Als u de toets of indrukt, geeft het display weer.

Voorwaarde: De temperatuur wordt via de temperatuursensor van de warmwaterboiler geregeld.

▶ Stel de warmwatertemperatuur op het CV-toestel of op de thermostaat (→ Pagina 12) in.

4.6 Warmtestartfunctie in- en uitschakelen

▶ Houd de toetsen langer dan 3 seconden tegelijk ingedrukt.

Als het display-weergeeft, is de warmstartfunctie gedeactiveerd.
Als het display niet weer- geeft, is de warmstartfunctie geacti- veerd.

Aanwijzing

De installateur stelt het product zo in, dat de warmstartfunctie beschikbaar is.

4.7 CV-aanvoertemperatuur et instellen

Voorwaarde: Door het CV-toestel geregelde temperatuur, CV-bedrijf geactiveerd

▶ Stel de CV-aanvoertemperatuur op het e CV-toestel (→ Pagina 12) in.

Aanwijzing

De installateur heeft mogelijk de maximumtemperatuur die u kunt instellen beperkt.

Voorwaarde: Door een thermostaat geregelde temperatuur, CV-bedrijf geactiveerd

d ^p Stel de maximale CV-aanvoertemperatuur op het CV-toestel (→ Pagina 12) in.

▶ Stel de kamertemperatuur op de thermostaat in.

De werkelijke CV-aanvoertemperatuur wordt automatisch modulerend door de thermostaat ingesteld.

5 Onderhoud

Voorwaarde: Buitenvoeler op het CV-toestel aangesloten, CV-bedrijf geactiveerd

▶ Als u een van de toetsen, of + indrukt.

◀ Het display geeft de door het toestel berekende CV-aanvoertemperatuur aan.
De werkelijke CV-aanvoertemperatuur wordt automatisch modulerend door het CV-toestel ingesteld.

4.8 Product instellen

Aanwijzing

De volgorde van de beschikbare instellingen hangt van de gekozen modus af.

Als de modus Warm water + CV gekozen is, moet u eerst de war watertemperatuur bevestigen om de CV-aanvoertemperatuur in te kunnen stellen.

1. Druk op de toets of om de temperatuur in te stellen.
2. Druk om te bevestigen op de toets mode.

▶ Druk minder dan 3 seconden op de toets ♦

◀ Bij beëindiging van de lopende eis toont het display OFF en gaat uit.
◀ Het stand-bybedrijf van het product is geactiveerd.
De vorstbeschermingsfunctie van het product is geactiveerd.
De hoofdstroomtoevoer is niet onderbroken. Het product wordt verder van spanning voorzien.

5 Onderhoud

5.1 Product onderhouden

▶ Reinig de mantel met een vochtige v- doek en een beetje oplosmiddelvrije zeep.
- Gebruik geen sprays, geen schuurmiddelen, afwasmiddelen, oplosmiddel- of chloorhoudende reinigingsmiddelen.

5.2 Onderhoud

Voor de continue inzetbaarheid, gebruiks-veiligheid, betrouwbaarheid en lange levensduur van het product zijn een jaarlijkse inspectie en een tweejaarlijks onderhoud van het product door de installateur noodzakelijk. Afhankelijk van de resultaten van de inspectie kan een vroeger onderhoud nodig zijn.

5.3 Vuldruk van de CV-installatie controleren

1. Controleer een keer per maand of de druk van het centrale CV-systeem, die in het display weergegeven wordt, tussen 0,1 MPa en 0,15 MPa ligt (1,0 bar en 1,5 bar).

Als de vuldruk in orde is, hoeft u niets te doen.
Als de vuldruk te laag is, vul dan water in de CV-installatie bij.

Aanwijzing

Als de CV-aanvoertemperatuur op het display weergegeven wordt, houd dan tegelijkertijd de toetsen en langer dan 5 seconden ingedrukt of deactiveer tijdelijk het CV-bedrijf om de druk weer te geven.

1. Vul de CV-installatie. (→ Pagina 13)

Verhelpen van storingen 6

5.4 CV-installatie vullen

Opgelet!

Risico op materiële schade door sterk kalkhoudend, sterk corrosief of met chemi- caliën vervuild CV-water!

Ongeschikt leidingwater beschadigt pakkingen en membranen, verstopt waterdoor-stroomde componenten in het product en in de CV-installatie en veroorzaakt geluiden.

▶ Vul de CV-installatie alleen met geschikt CV-water.

▶ Als u gebreken vaststelt, laat deze dan door een installateur verhelpen.

6 Verhelpen van storingen

6.1 Storingen herkennen en verhelpen

▶ Als het bij het gebruik van het product tot problemen komt, dan kunt u enkele punten met behulp van de tabel in de tabel zelf controleren. Verhelpen van storingen (→ Pagina 16)

Als het product na de controle aan de hand van de tabel niet perfect werkt, neem dan contact op met een installateur om het probleem te laten verhelpen.

6.2 Foutcodes weergeven

Foutcodes hebben prioriteit voor alle andere indicaties. Als er meerdere fouten gelijktijdig optreden, worden ze afwisselend telkens 2 seconden lang getoond.

Als uw product een foutcode (F.xx) weergeeft, neem dan contact op met een installateur.

Aanwijzing

De installateur is verantwoordelijk voor de eerste vulling, eventuele bijvullingen alsook de waterkwaliteit.

De gebruiker is uitsluitend verant- woordelijk voor het bijvullen van CV-installatie met water.

1. Open alle thermostatische radiatorkranen van de CV-installatie.
2. Open langzaam de vulkraan, zoals d installateur u dit liet zien.
3. Vul water bij tot de vereiste vuldruk bereikt is.
4. Controleer de vuldruk op het display.
5. Sluit na het vullen de vulkraan.

5.5 Condensafvoerleiding en afvoertrechter controleren

Condensafvoerleiding en afvoertrechter moet altijd doorlaatbaar zijn.

- Controleer regelmatig condensafvoerleiding en afvoertrechter op gebreken, vooral op verstoppingen.

In de condensafvoerleiding en de afvoertrechter mogen geen hindernissen te zien of te voelen zijn.

7 Uitbedrijfname

7.1 Product tijdelijk buiten bedrijf stellen

▶ Neem het product alleen tijdelijk buiten bedrijf, als er geen vorstgevaar is.
▶ Schakel het product via de door de klant geïnstalleerde hoofdschakelaar uit.

◀ Het display gaat uit.

▶ Sluit bij langere buitenbedrijfstelling (bijv. vakantie) bijkomend de gaskraan en de koudwaterstopkraan.

8 Recycling en afvoer

7.2 Product definitief buiten bedrijf stellen

Vaillant Group Netherlands B.V. aangewezen installatiebedrijf uitgevoerd.

- Geef een installateur opdracht het product definitief buiten bedrijf te stellen.

Eventuele kosten die gemaakt zijn voor werkzaamheden aan een Vaillant product gedurende de garantieperiode komen alleen in aanmerking voor vergoeding indien vooraf toestemming is verleend aan een door Vaillant Group Netherlands B.V. aan- gewezen installatiebedrijf en als het con- form de algemene garantiebepalingen een werkelijk garantiegeval betreft.

8 Recycling en afvoer

▶ Laat de verpakking door de installat afvoeren die het product geïnstalleerd heeft.

9.2 Serviceteam

Als het product met dit teken is a geduid:

Mocht u nog vragen hebben, dan staan onze medewerkers van de consumenten-

▶ Gooi het product in dat geval niet het huisvuil weg.

service u graag te woord: (020) 565 94 20.

▶ Geeft het product in plaats daarvan af bij een inzamelpunt voor oude elektrische of elektronische apparaten.

Als het product batterijen bevat die met dit teken gekenmerkt zijn, kunnen de batterijen substanties bevatten die schadelijk zijn voor gezondheid en milieu.

▶ Breng de batterijen in dat geval naar een inzamelpunt voor batterijen.

9 Garantie en klantendienst

9.1 Garantie

Fabrieksgarantie wordt verleend alleen indien de installatie is uitgevoerd door een door Vaillant Group Netherlands B.V. erkende installateur conform de installatievoorschriften van het betreffende product. De eigenaar van een Vaillant product kan aanspraak maken op fabrieksgarantie die conform zijn aan de algemene garantiebepalingen van Vaillant Group Netherlands B.V.

Garantiewerkzaamheden worden uitsluitend door de servicedienst van Vaillant Group Netherlands B.V. of door een door

Bijlage

A Gaskeurlabel

VUW 256/6-3 EXP (L-NL)ecoFIT proGaskeur basis	VUW 306/6-3 EXP (L-NL)ecoFIT proGaskeur basis
Gaskeur HR
Gaskeur CW Gebruiksklasse 3	Gaskeur CW Gebruiksklasse 4
Gaskeur NZ

C Instelbare waarden - overzicht

Instelbare waarden Waarden	Een-		heid	Stappengrootte, selecteren	Fabrieksin-stelling
	min. max.
CV-bedrijf
CV-aanvoertemperatuur Actuele waarde °C 1 75
Warmwaterbedrijf
Warmwatertemperatuur Actuele waarde °C 1 60
ECO-warmwatertemperatuur	Actuele waarde °C		1 gedeacti-		veerd
	38 50

D Verhelpen van storingen

Storing Oorzaak	Maatregel
Product treedt niet in werking:- Geen warm wa-ter- Verwarming blijft koud	De door de klant geïnstalleerde gas- kraan en/of de gaskraan aan het pro-duct is gesloten.	Open beide gaskranen.
	De koudwaterstopkraan is gesloten.	Open de koudwaterstopkraan.
	De stroomvoorziening in het gebouw onderbroken.	Controleer de zekering in het ge- bouw. Het product schakelt bij het terugkeren van de netspan- ning automatisch in.
	Het product is uitgeschakeld.	Schakel het product in.
	De CV-aanvoertemperatuur is te laag ingesteld of in de instelling Verwar- ming uit en/of de warmwatertempera- tuur is te laag ingesteld.	Stel de verwarmingsaanvoer- en warmwatertemperatuur in.
	De installatiedruk is niet voldoende. Watertekort in de CV-installatie (fout- melding: F.22).	Vul de CV-installatie.
	Er bevindt zich lucht in de CV-instal tie.	Ibaat een installateur de CV-in- stallatie ontluchten.
	Na drie ontstekingspogingen zonder succes schakelt het product op stori (foutmelding: : F.28).	Druk een seconde lang op de resettoets. Het product start op- nieuw een ontstekingspoging. Als u de ontstekingsstoring niet met drie ontstoringspogingen kunt verhelpen, vraag dan uw installateur om advies.
	Er is een storing in het verbranding gastraject.	Laat een installateur de storing verhelpen.
Storing Oorzaak Maatregel
Product treedt niet in werking:- Geen warm water- Verwarming blijft koud		Als de fout F.83 weergegeven wordt, druk dan op de ontstoortoets. Als de fout verder aanwezig blijft en u de ontstoortoets nogmaals indrukt, wordt automatisch een branderblokkeertijd van 45 minuten geactiveerd. Het display geeft S.54 weer. Als de fout verder aanwezig blijft, neem dan contact op met een installateur.
Warmwaterbereiding storingvrij; CV treedt niet in werking	De externe thermostaat is niet correc ingesteld.	Stel de externe thermostaat correct in (→gebruiksaanwijzing thermostaat).

0020288883_00

0020288883_00 22.02.2019

Leverancier

© Deze handleidingen, of delen ervan, zijn auteursrechtelijk beschermd en mogen alleen met schriftelijke toestemming van de fabrikant vermenigvuldigd of verspreid worden.

Technische wijzigingen voorbehouden.
