AuroCompact VSC-D-206 - Ketel VAILLANT - Gratis gebruiksaanwijzing en handleiding

Type product	Gaswandketel (combi cv-warmwater)
Merk	Vaillant
Model	AuroCompact VSC-D-206
Afmetingen (h x b x d)	720 x 440 x 340 mm
Gewicht	ca. 35 kg
Voeding	230 V, 50 Hz
Elektrisch vermogen	ca. 120 W
Gas aansluiting	Aardgas G20
CV-vermogen	20 kW (geschat)
Warmwater vermogen	20 kW (geschat)
Temperatuurbereik CV	30 – 80 °C
Temperatuurbereik warm water	30 – 65 °C
Max. waterdruk	3 bar (0,3 MPa)
Aanbevolen vuldruk	1,0 – 1,5 bar (0,1 – 0,15 MPa)
Garantie	2 jaar
CE-markering	Ja
Serienummer	Op typeplaatje achter gebruikersinterface
Onderhoud	Jaarlijkse inspectie, tweejaarlijks onderhoud
Reiniging	Mantel reinigen met vochtige doek en milde zeep
Functies	CV-bedrijf, warmwaterbereiding, zomermodus, vorstbeveiliging

Veelgestelde vragen - AuroCompact VSC-D-206 VAILLANT

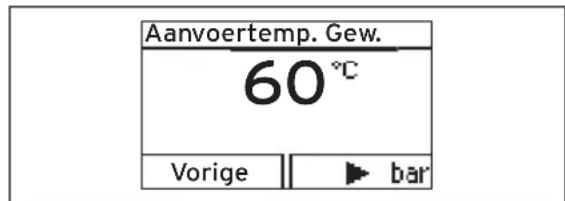

Hoe stel ik de CV-aanvoertemperatuur in?

Druk op de rechter keuzetoets (III). Op het display verschijnt de gewenste waarde. Verander de temperatuur met de toetsen + of -, en bevestig met OK.

Hoe kan ik de warmwatertemperatuur aanpassen?

Druk op de linker keuzetoets (□). De ingestelde waarde knippert. Wijzig deze met + of - en bevestig met OK.

Wat moet ik doen bij een gaslucht?

Vermijd ontstekingsbronnen. Open deuren en ramen. Sluit de gasafsluitkraan. Verlaat het gebouw en waarschuw de brandweer en het energiebedrijf.

Hoe vul ik de CV-installatie bij?

Open alle thermostaatkranen. Sluit de vulkraan aan op de watertoevoer. Vul langzaam tot de vuldruk tussen 1,0 en 1,5 bar ligt. Ontlucht de radiatoren. Sluit de vulkraan.

Wat betekent de foutmelding F.22?

F.22 geeft een te lage waterdruk aan (<0,5 bar). Vul water bij tot de druk tussen 1,0 en 1,5 bar komt. Als de melding blijft, neem contact op met uw installateur.

Hoe schakel ik de zomermodus in?

Druk op de rechter keuzetoets (□). Zet de CV-aanvoertemperatuur op 'Verwarming uit' en bevestig met OK. De CV is uit, maar warm water blijft beschikbaar.

Hoe vaak moet ik onderhoud laten uitvoeren?

U moet jaarlijks een inspectie en om de twee jaar een onderhoud laten uitvoeren door een erkende installateur.

Wat zijn de garantievoorwaarden?

Het product heeft 2 jaar garantie op materiaal- en constructiefouten. De garantie geldt alleen bij installatie door een erkende vakman en gebruik van originele Vaillant onderdelen.

Kan ik zelf het apparaat repareren?

Nee, probeer nooit zelf reparaties uit te voeren. Laat storingen altijd verhelpen door een erkende installateur of de Vaillant servicedienst.

Waar vind ik het serienummer?

Het serienummer staat op het typeplaatje onder een plaatje achter de gebruikersinterface. U kunt het ook op het display weergeven via het menu.

GEBRUIKSAANWIJZING AuroCompact VSC-D-206 VAILLANT

1.1 Waarschuwingen bij handelingen 3

1.2 Algemene veiligheidsinstructies..... 3

1.3 Reglementair gebruik van het toestel 6

2 Aanwijzingen bij de documentatie 8

2.1 Aanvullend geldende documenten in acht nemen ....

2.2 Documenten bewaren.... 8

2.3 Geldigheid van de handleiding .....

3 Productbeschrijving 8

3.1 CE-markering.... 8

3.2 Serienummer 8

3.3 Frontklep openen.... 8

3.4 Opbouw van het toestel ....

3.5 Overzicht bedieningselementen .... 9

3.6 Beschrijving van het display ....

3.7 Functiebeschrijving van de toetsen 10

3.8 Bedieningsniveaus.... 11

4 bedrijf.... 11

4.1 Eisen aan de opstellingsplaats .... 11

4.2 Product in gebruik nemen...... 11

4.3 CV-aanvoertemperatuur instellen.... 13

4.4 Warmwatertemperatuur instellen.... 14

4.5 Functies van het product uitschakelen.... 14

4.6 CV-installatie tegen vorst beschermen 15

4.7 Onderhoudsmeldingen aflezen 15

5 Verhelpen van storingen...... 15

5.1 Foutmeldingen aflezen 15

5.2 Storing herkennen en verhelpen 16

5.3 Ontstekingsstoring verhelpen ..... 16

6 Extra functies ...... 16

6.1 Functies in het menu 16

6.2 Taal instellen.... 17

7 Onderhoud 17

7.1 Onderhoudscontract afsluiten..... 17

7.2 Product onderhouden 17

7.3 Condensafvoerleiding en afvoertrechter controleren.... 17

8 Buitenbedrijfstelling 18

8.1 Product definitief buiten bedrijf stellen 18

⁸ Recycling en afvoer.... 18

9.1 Verpakking afvoeren.... 18

9.2 Product en toebehoren afvoeren.... 18

10 Garantie en klantendienst...... 18

10.1 Garantie 18

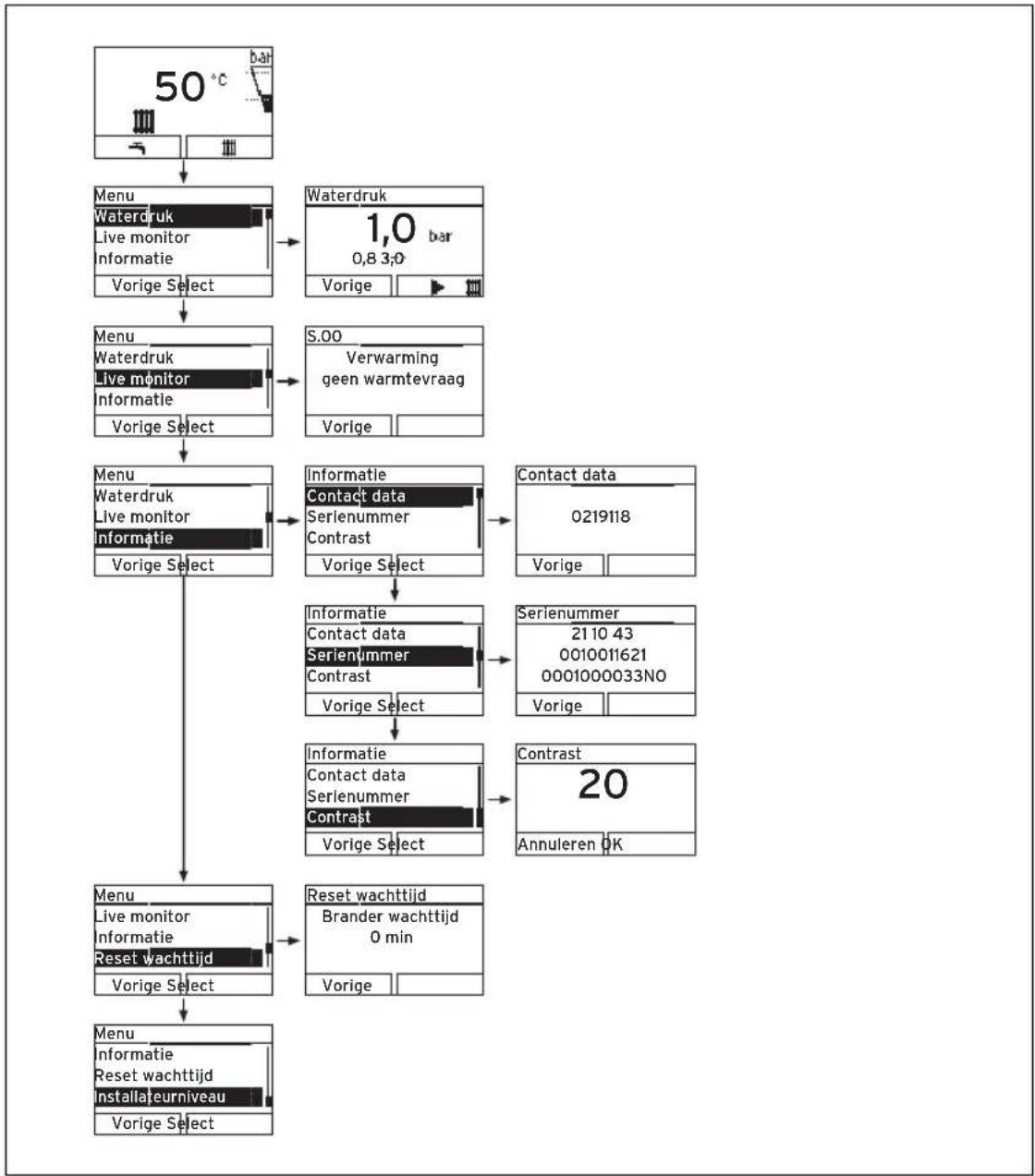

A Overzicht menustructuur ...... 20

B Storingen herkennen en verhelpen.... 21

C Korte gebruiksaanwijzing ...... 22

Trefwoordenlijst 23

Veiligheid 1

1 Veiligheid

1.1 Waarschuwingen bij handelingen

Classificatie van de waar- schuwingen bij handelingen

De waarschuwingen bij handelingen zijn als volgt door waarschuwingstekens en signaal- woorden aangaande de ernst van het potentiële gevaar ingedeeld:

Waarschuwingstekens en signaalwoorden

Gevaar!

Direct levensgevaar of gevaar voor ernstig licha- melijk letsel

Gevaar!

Levensgevaar door een elektrische schok

Waarschuwing!

Gevaar voor licht lichame- lijk letsel

Opgelet!

Kans op materiële schade of milieuschade

1.2 Algemene veiligheidsinstructies

1.2.1 Gevaar door verkeerde bediening

Door verkeerde bediening kunnen niet te voorziene gevaarlijke situaties ontstaan.

▶ Neem deze handleiding volledig door.
- Neem bij alle werkzaamheden aan het product de algemene veiligheidsvoorschriften en de waarschuwingen in acht.

Neem bij de omgang met het product alle geldende voorschriften in acht.

1.2.2 Levensgevaar door lekkend gas

Bij gaslucht in gebouwen:

▶ Vermijd ruimtes met gaslucht.
- Doe, indien mogelijk, deuren en ramen wijd open en zorg voor tocht.
▶ Vermijd open vuur (bv. aansteker, lucifer).
▶ Niet roken.
- Bedien geen elektrische schakelaars, geen stekkers, geen deurbellen, geen telefoons en andere communicatiesystemen in het gebouw.
- Sluit de gasteller-afsluitkraan of de hoofdkraan.
- Sluit, indien mogelijk, de gaskraan op het product.
- Waarschuw de huisbewoners door te roepen of aan te kloppen.
- Verlaat onmiddellijk het gebouw en verhinder het betreden door derden.

1 Veiligheid

- Alarmeer politie en brandweer 2.5 Levensgevaar zodra u buiten het gebouw door ontbrekende bent. veiligheidsinrichtingen

- Neem contact op met de stontbrekende veiligheidsinrich-ringsdienst van het energie-tingen (bijv. veiligheidsklep, ex-bedrijf vanaf een telefoonaan- expansievat) kunnen tot levens-sluiting buiten het gebouw. gevaarlijke brandwonden en 1.2.3 Levensgevaar door andere letsels leiden, bijv. door afgesloten of ondichte explosies.

- Laat uw installateur de positie en de werking van de veiligheidsinrichtingen uitleggen.

1.2.3 Levensgevaar door afgesloten of ondichte rookgastrajecten

Door installatiefouten, beschadiging, manipulatie, niet toegestane opstellingsplaats of dergelijke kan rookgas lekken en tot vergiftigingen leiden.

- Breng geen veranderingen aan de volledige rookgasinstallatie aan.

Bij gaslucht in gebouwen:

- Doe alle toegankelijke deurel en ramen wijd open en zorg voor tocht.

▶ Schakel het product uit.

- Breng een installateur op de hoogte.

1.2.6 Gevaar voor brandwonden door warm water

Als de warmwateraftappunten bestaat er verbrandingsgevaar als de watertemperatuur meer dan 60°C bedraagt. Kleine kinderen en oudere mensen lopen al bij lagere temperaturen gevaar.

▶ Kies een gepaste gewenste

e temperatuur.

1.2.4 Levensgevaar door explosieve en ontvlambare stoffen

1.2.7 Veranderingen in de omgeving van het product

Door veranderingen in de om-

- Gebruik of bewaar geen explosieve of ontvlambare stoffen (bijv. benzine, papier, verf, enz.) in de opstellingsruimte van het product.

-geving van het product kan er gevaar ontstaan voor lijf en le- ven van de gebruiker of derden resp. schade aan het product en andere voorwerpen.

▶ Stel de veiligheidsinrichtingen in geen geval buiten bedrijf.

- Manipuleer geen veiligheids- 1.2.9 Corrosieschade door inrichtingen. - Vernietig of verwijder geen verzegelingen van compo- chemisch belaste verbrandings- en ruimtelucht

nenten. Enkel erkende instal-Sprays, oplosmiddelen, chloorlateurs en de servicedienst houdende reinigingsmiddelen, van de fabriek zijn bevoegd verf, lijm, ammoniakverbindinom verzegelde onderdelen tegen, stof e.d. kunnen onder onveranderen. gunstige omstandigheden tot

▶ Breng geen veranderingen aan:

• aan het product
• aan de toevoerleidingen voor gas, verbrandingslucht, water en spanning
• aan de volledige rookgasin- stallatie
• aan het volledige condens- afvoersysteem
• aan de veiligheidsklep
• aan de afvoerleidingen

• aan bouwconstructies die de gebruiksveiligheid van het product kunnen beïnvloeden

• Gebruik en bewaar geen sprays, oplosmiddelen, chloorhoudende reinigings-middelen, verf, lijm e.d. in de omgeving van het product.

• Als u uw product voor commerciële toepassingen wilt gebruiken, bijv. in kapsalons, lakkerijen of schrijnwerkerijen of reinigingsbedrijven, dan kiest u een afzonderlijke opstellingsruimte waarin een verbrandingsluchttoevoer technische vrij van chemische stoffen gegarandeerd is.

1.2.8 Gevaar voor materiële schade door vorst

- Zorg ervoor dat de CV-installatie bij vorst in elk geval in gebruik blijft en alle vertrekken voldoende getempereerd zijn.

- Als u het bedrijf niet kunt garanderen, dan laat u een installateur de CV-installatie legen.

1 Veiligheid

1.2.10 Verwondingsgevaar en gevaar voor materiële schade door ondeskundig of niet-uitgevoerd onderhoud en ondeskundige of niet-uitgevoerde reparatie

Reiniging en onderhoud door de gebruiker mogen niet door kinderen zonder toezicht uitgevoerd worden.

Het product is als warmtebron voor gesloten warmwater-CV-installaties en de warmwaterbereiding bestemd.

▶ Probeer nooit om zelf onden Het gebruik volgens de bestemhoudswerk of reparaties aan ming omvat:
uw product uit te voeren.
- Laat storingen en schade on-middellijk door een installateur verhelpen.
- Neem de opgegeven onderhoudsintervallen in acht.
- het naleven van de bijge- n- voegde gebruiks-, installatie- en onderhoudshandleidin- gen van het product en van andere componenten van de installatie

1.3 Reglementair gebruik van - het toestel

het naleven van alle in de handleidingen vermelde in- spectie- en onderhoudsvoor- waarden.

Er kan bij ondeskundig of oneigenlijk gebruik gevaar ontstaan

voor lijf en leven van de gebruiker of derden resp. schade aan het product en andere voorwerpen.

Dit product kan door kinderen vanaf 8 jaar alsook personen met verminderde fysieke, sensorische of mentale capacitei-

Een ander gebruik dan het in deze handleiding beschreven gebruik of een gebruik dat van het hier beschreven gebruik afwijkt, geldt als niet reglementair.

Als niet-reglementair gebruik geldt ook ieder direct commercieel of industrieel gebruik.

ten of gebrek aan ervaring enHet gebruik van het product in kennis gebruikt worden, als zevoertuigen, zoals bijv. campers onder toezicht staan of m.b.t. of woonwagens, geldt als niet het veilige gebruik van het proeglementair.

ductie geïinstrueerd werden en de daaruit resulterende geva- ren verstaan. Kinderen mogen niet met het product spelen.

Niet als voertuigen gelden eenheden die permanent en stationair geïnstalleerd zijn en geen

wielen hebben (zogenaamde stationaire installatie).

2 Aanwijzingen bij de documentatie

2 Aanwijzingen bij de documentatie

2.1 Aanvullend geldende documenten in acht nemen

▶ Neem absoluut alle gebruiksaanwijzingen die bij de componenten van de stallatie worden meegeleverd in acht.

2.2 Documenten bewaren

▶ Bewaar deze handleiding alsook alle documenten die van toepassing zijn voor het verdere gebruik.

2.3 Geldigheid van de handleiding

Deze handleiding geldt uitsluitend voor volgende toestellen:

Producttypes en artikelnummers

VCC_206-4-5_150	0010014633
VCC_266-4-5_150	0010014629
VCC_306-4-5_150	0010014630
VSC D 206/4-5 190	0010014631
VSC D 306/4-5 190	0010014632

Het artikelnummer van het toestel vindt op het typeplaatje .

3 Productbeschrijving

3.1 CE-markering

CE Met de CE-markering wordt aan-gegeven dat de producten volgens het typeplaatje voldoen aan de fundamentele vereisten van de geldende richtlijnen. 2.

3.2 Serienummer

Het serienummer bevindt zich achter een plaatje onder de gebruikersinterface. Dit nummer is eveneens op het typeplaatje vermeld.

Aanwijzing

U kunt het serienummer ook op het display van het product laten weer-geven (zie gebruiksaanwijzing).

3.3 Frontklep openen

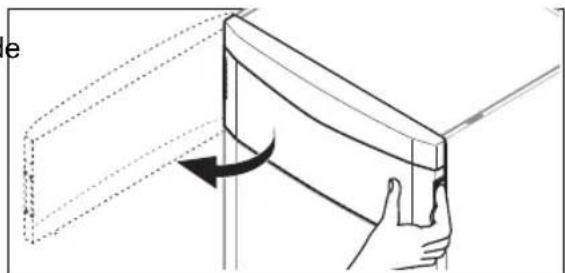

Frontklep aan de rechterkant openen

1. Open de frontklep aan de rechterkant door deze met de hand zoals weergegeven naar u toe te trekken.

Frontklep aan de linkerkant openen

1. Open de frontklep aan de linkerkant door deze met de hand zoals weergegeven naar u toe te trekken.

Frontklep demonteren

1. Om de frontklep te demonteren, plaatst u beide handen zoals weergegeven en ⁸ trekt u de fontklep naar u toe.

3.4 Opbouw van het toestel

1 Plaatje met se- rienummer aan de achterkant

2 Aan-/uittoets

3 Bedieningselementen

4 Inbouwplaats voor optionele regeling

3.5 Overzicht bedieningselementen

1 Display

2 Toegang tot het menu voor extra informatie

3 Rechter keuze- toets

4 Toets +

5 Ontstoringstoets

6 Installateurmodus (alleen voor installateur)

7 Toets -

8 Linker keuze- toets

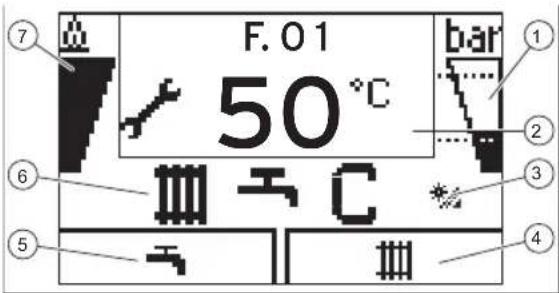

3.6 Beschrijving van het display

1 Vuldruk van de CV-installatie

2 Actuele verwarmingsaanvoer-temperatuur, extra informatie

3 Zonnefunctie

4 Actuele bezetting van de rechter keuzetoets

3 Productbeschrijving

5 Actuele bezetting van de linker keuzetoets 7 Informatie over de brander

6 Actieve bedrijfs- toestand

De verlichting gaat uit na een minuut al op geen enkele toets drukt.

Symbol	Betekenis Toelichting
	Correcte brander-functie	Brander aan
	Actuele brander-modulatiegraad
bar	Actuele vuldruk van de CV-installatieDe gestippelde lijnen markeren het toegestane bereik.	- permanentaan: vuldruk in het toegestane bereik.- knippert: vul-druk buiten het toegestane be-reik.
	CV-bedrijf actief	- permanentaan: warmte-aanvraag CV-bedrijf- knippert: bran-der aan in CV bedrijf
	Warmwaterbereiding actief	- permanentaan: in het tapbedrijf, voor brander aan- knippert: bran-der aan in het tapbedrijf
	Onderhoud ver-eist	Informatie over de onderhoud-smelding in de "Live Monitor".
	Zomermodus actiefCV-bedrijf is uit-geschakeld

Symbol	Betekenis Toelichting
s u	branderwachttijd actief	Voor het vermijden van het frequent in- en uit-schakelen (ver-lengt de levens-duur van het pro-duct).
F.X)	Fout in het pro-duct	Verschijnt in de plaats van het startscherm, evt. verklarende tek-stindicatie.
	Zonnepomp actief	Knippert als de zonnepomp loopt.

3.7 Functiebeschrijving van de toetsen

De beide keuzetoetsen hebben een zogenaamde softkeyfunctie, d.w.z. de functie kan wisselen.

Als u bijv. in het startscherm de linker keuzetoets □indrukt, dan wisselt de actuele functie van (warmwatertemperatuur) naar Vorige.

Toets Betekenis
	- Instellen van de warmwater-temperatuur- Afbreken van de wijziging van een instelwaarde of activeren van een modus- Oproepen van een hoger keuzeniveau in het menu
	- Instellen van de verwarmings-aanvoertemperatuur, vuldruk van de CV-installatie of activeren van het CV-bedrijf- Bevestigen van een instel-waarde of activeren van een modus- Oproepen van een lager keuzeniveau in het menu
	- Oproepen van de extra functies
☑ of ☒	– Navigeren tussen de verschillende menupunten– Verogen of verlagen van de gekozen instelwaarde

Instelbare waarden worden altijd knipperend weergegeven.

De wijziging van een waarde moet u altijd bevestigen. Pas dan wordt de nieuwe instelling opgeslagen. Met kunt u altijd een bewerking afbreken. Als u langer dan 15 minuten op geen enkele toets drukt, 4. dan springt het display naar de basisindicatie terug.

3.8 Bedieningsniveaus

Het product heeft twee bedieningsniveaus.

• Bedieningsniveau voor de gebruiker. Deze biedt toegang tot de belangrijkste informatie en instelmogelijkheden, waar- voor geen bijzondere voorkennis vereist is.
• Bedieningsniveau alleen voor gekwalificeerde vaklui. Dit niveau is met een toegangscode beveiligd.

4 bedrijf

4.1 Eisen aan de opstellingsplaats

4.1.1 Kastachtige mantel

Een kastachtige mantel van het product valt onder de geldende uitvoeringsvoorschriften.

Als u een kastachtige mantel voor uw product wenst, neem dan contact op met een installateur. Breng in geen geval zelf een ommanteling aan uw product aan.

4.2 Product in gebruik nemen

4.2.1 Afsluitvoorzieningen openen

1. De installateur die het toestel geïnstalleerd heeft, kan u tonen waar de afsluitinrichtingen zich bevinden en hoe deze functioneren.

2. Open de gasafsluitkraan tot aan de - aanslag.

3. Zorg er eventueel voor dat de onderhoudskranen voor de aanvoer en re-an tour van de CV-installatie geopend zijn.

4. Open de koudwaterstopkraan. U kunt di- ook een warmwaterkraan openen om te controleren of er werkelijk water uitkomt.

4.2.2 Product inschakelen

▶ Druk op de aan-/uittoets (1).

Als het toestel ingeschakeld is, dan verschijnt op het display (2) het "startscherm".

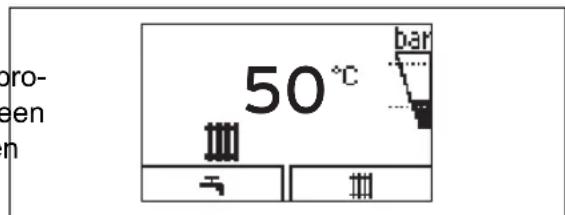

4.2.3 Startscherm

Op het display ziet u het startscherm met de actuele toestand van het product. Als u op een keuzetoets drukt, dan wordt op het display de geactiveerde functie weergegeven.

4 bedrijf

Welke functies ter beschikking staan, is 4. afhankelijk van het feit of een thermostaat aan het product aangesloten is.

2.5 Vuldruk van de CV-installatie controleren

U gaat terug naar het startscherm als

• □ indrukken en zo de keuzeniveaus verlaten.
• langer dan 15 minuten op geen enkele toets drukt.

Zodra er een foutmelding is, wisselt het startscherm naar de foutmelding.

4.2.4 Opbouw van het menu

1 Schuifbalk

(alleen zichtbaar als meer lijstopties voorhanden zijn dan er op het display tegelijk weergegeven kunnen worden)

2 Actuele bezetting van de rechter en de linker keuzetoets (softkeyfunctie)
3 Lijstopties van het keuzeniveau
4 Naam van het keuzeniveau

De loopbalk (1) is alleen zichtbaar als meerdere lijstopties voorhanden zijn dan op het display tegelijk weergegeven kunnen worden.

In de bijlage vindt u een overzicht van de menustructuur.

Aanwijzing

Om het gebruik van de installatie met een te kleine hoeveelheid water te vermijden en om te voorkomen dat daardoor schade ontstaat, beschikt het product over een druk-sensor en een digitale drukindicatie.

Om een perfecte werking van de CV-installatie te garanderen, moet de vuldruk in koude toestand tussen 0,1 MPa en 0,15 MPa (1,0 bar en 1,5 bar) liggen. Deze moet zich tussen de beide gestippelde lijnen van het staafdiagram bevinden.

Als de CV-installatie zich over meerdere etages uitstrekt, kan een hogere vuldruk van de CV-installatie nodig zijn. Vraag hiervoor raad bij uw installateur.

Aanwijzing

Bij het onderschrijden van 0,08 MPa (0,8 bar) knipperen op het display de rechter balkindicatie en de actuele vuldruk.

Bijkomend wordt na ca. een minuut het symbool- weergegeven.

Als de vuldruk van de CV-installatie onder 0,05 MPa (0,5 bar) daalt, dan schakelt het product uit. Op het display verschijnen afwisselend de foutmelding F.22 en de actuele vuldruk.

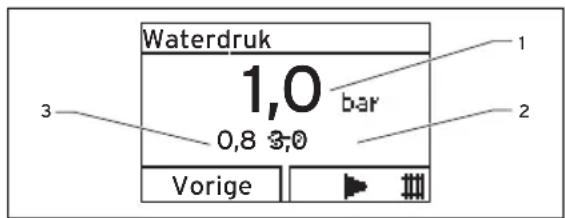

1 Actuele vuldruk 2 Maximale vul- druk

3 Minimale vuldruk

1. Druk twee keer op.

◀ Op het display verschijnen de waarden van de actuele vuldruk (1) als ook van de minimale (3) en de maximale (2) vuldruk.

1. Als de vuldruk te laag is, dan vult water bij.

Zodra u voldoende water hebt bijg vuld, verdwijnt de weergave na ca. 20 seconden vanzelf.

1. Als de druk vaker daalt, moet de oorzaak voor het verlies van CV-water worden vastgesteld en verholpen. Breng hierover uw installateur op de hoogte.

4.2.6 CV-installatie vullen

Opgelet!

Risico op materiële schade door sterk kalkhoudend, sterk corrosief of met chemicaliën vervuild verwarmingswater!

Ongeschikt leidingwater beschadigt pakkingen en membranen, verstopt waterdoor-stroomde componenten in het product en in de CV-installatie en veroorzaakt geluiden.

▶ Vul de CV-installatie alleen met geschikt CV-water.
▶ Vraag bij twijfel hiervoor raad bij een installateur.

1. Vraag een installateur waar de vulkraan zich bevindt.
2. Verbind de vulkraan met een CV-wa-tertoevoer, zoals de installateur het u uitgelegd heeft.
3. Open alle thermostaatkranen van de CV-installatie.
4. Open de CV-watertoevoer.
5. Draai de vulkraan langzaam open.

6. Vul water bij tot de vereiste vuldruk bereikt is.

7. Sluit de CV-watertoevoer.

8. .Ontlucht alle radiatoren.

9. Controleer daarna de vuldruk aan het display.
10. Vul evt. nog eens water bij.
11. Sluit de vulkraan.
    ge2. Keer terug naar de "Basisweergave" .

4.3 CV-aanvoertemperatuur instellen

Aanwijzing

Als er geen externe of interne thermostaat aan het product aangesloten is, stel dan de CV-aanvoertemperatuur zoals hierna beschreven in.

1. Druk op□(III).

◀ Op het display verschijnt de ge- wenste waarde van de CV-aanvoer- temperatuur.
2. Verander de CV-aanvoertemperatuur met ☑ of . +
3. Bevestig de wijziging met (OK).

4 bedrijf

Aanwijzing

De installateur heeft mogelijk de maximumtemperatuur die u kunt instellen beperkt.

4.4 Warmwatertemperatuur instellen

1. Druk op □ ( ).

◀ Op het display wordt de ingestelde gewenste warmwatertemperatuur knipperend weergegeven.

1. Verander de warmwatertemperatuur met of .+

2. Bevestig de wijziging met ( ).

Aanwijzing

Als een thermostaat aangesloten is waaraan u de warmwa-2. tertemperatuur kunt instellen, dan stelt u de warmwatertem-3. peratuur aan het CV-toestel op de maximaal mogelijke temperatuur in. De gewenste warmwatertemperatuur stelt u met de thermostaat in.

4.5 Functies van het product uitschakelen

4.5.1 CV-bedrijf uitschakelen (zomermodus)

Aanvoertemp. Gew.

Verwarming uit

Annuleren OK

1. Om in de zomer het CV-bedrijf uit te schakelen, maar de warmwaterberei-

ding verder in bedrijf te laten, drukt u op □ (■).

◀ Op het display verschijnt de waarde van de CV-aanvoertemperatuur.

1. Zet de CV-aanvoertemperatuur met op Verwarming uit.

2. Bevestig de wijziging met (OK).

◀ Het CV-bedrijf is uitgeschakeld. Op het display verschijnt het symbol .

4.5.2 Warmwaterbereiding deactiveren

Warmwatertemp.

Boilerlading uit

Annuleren OK

1. Om het laden van de boiler te deactiveren en tegelijk het CV-bedrijf actief te laten, drukt u op (T).

De ingestelde watertemperatuur knippert op het display.

Gebruik om de warmwatertemperatuur op Warm water uit te zetten.

Bevestig de wijziging met OK.

◀ Het laden van de boiler is nu gede-activeerd. Alleen de vorstbescher-mingsfunctie van de boiler is verder actief.

4.5.3 Product tijdelijk buiten bedrijf stellen

Opgelet!

Risico op materiële schade door vorst!

Vorstbeveiligings- en bewakingsinrichtingen zijn alleen actief als ze niet gescheiden zijn van het elektriciteitsnet en het product via de aan-/uittoets en de gasafsluitkraan geopend is.

▶ Stel het product alleen tijde aan de warmwaterzijde (indien voorhanlijk buiten bedrijf als er geeden) tot ca. 30°C op. vorst te verwachten is.

- Om het product uit te schakelen, dru op de aan-/uittoets.

Als het product uitgeschakeld is, gaat het display uit.

Sluit bij langere afwezigheid (bijv. vakantie) bijkomend de gaskraan en de koudw terstopkraan.

4.6 CV-installatie tegen vorst beschermen

4.6.1 Vorstbeveiligingsfunctie

Opgelet!

Kans op materiële schade door vorst!

De doorstroming van de volledige CV-installatie kan met de vorstbeveiligingsfunctie niet gegarandeerd worden, zodat delen van de CV-installatie kunnen bevriezen en hierdoor beschadigd worden.

4.6.2 CV-installatie leegmaken

Renu andere mogelijkheid van vorstbeveiliging voor erg lange uitschakeltijden bestaat erin de CV-installatie en het product volledig leeg te maken.

▶ Neem hiervoor contact op met een installateur.

4.7 Onderhoudsmeldingen aflezen

Als het symbool op het display weergegeven wordt, dan is onderhoud van het product noodzakelijk.

▶ Neem hiervoor contact op met uw installateur.
◀ Het product bevindt zich niet in de foutmodus, maar loopt verder.
- Als tegelijk de waterdruk knipperend weergegeven wordt, vul dan gewoon water bij.
- Om meer informatie over de oorzaak n- voor het onderhoud af te lezen, roep dan de "Live monitor" (→ Pagina 16) op.

▶ Verzeker u ervan dat, ook als u tijdens een vorstperiode airwezig bent, de CV-installatie in bedrijf blijft en de kamers voldoende op temperatuur worden gehouden.

5 Verhelpen van storingen

5.1 Foutmeldingen aflezen

Aanwijzing

Opdat de vorstbeschermingsinrichtingen actief blijven, moet u product via de thermostaat in- en uitschakelen, als een thermostaat geïnstalleerd is.

Als de CV-aanvoertemperatuur bij een in geschakelde aan-/uittoets onder 5°C daal gaat het product in bedrijf en verwarmt ▶etAls uw product een foutmelding weer-omlopende water zowel aan de CV- alsookgeeft, neem dan contact op met uw installateur.

Foutmeldingen hebben prioriteit voor alle andere indicaties en worden op het display in de plaats van het startscherm weergegeven bij het tegelijk optreden van meerdere fouten afwisselend gedurende telkens twee seconden.

6 Extra functies

• Om meer informatie over de toestand6 van uw product te verkrijgen, roept u de
  „Live monitor" (→ Pagina 16) op.

Extra functies

6.1 Functies in het menu

6.1.1 Vuldruk van de CV-installatie

Menu → Waterdruk

5.2 Storing herkennen en verhelpen

- Mochten er bij het gebruik van uw pro-kunt de precieze waarde van de vuldruk ducten problemen opduiken, dan kunt u alsook de minimaal resp. maximaal toege- enkele punten met behulp van de tabei stane vuldruk laten weergeven.

in de bijlage zelf controleren. Storingen herkennen en verhelpen

▶ Als het product na de controle aan de hand van de tabel niet perfect werkt, Met behulp van de live monitor kunt u de neem dan contact op met uw installaactuele productstatus laten weergeven. teur om het probleem te verhelpen.

6.1.2 Live monitor (statuscodes)

Menu → Live monitor

5.3 Ontstekingsstoring verhelpen

Als de installateur bij de installatie zijn telefoonnummer ingevuld heeft, dan kunt u dit nummer hier aflezen.

6.1.4 Serie- en artikelnummer

Als na vijf ontstekingspogingen geen ont steking van de brander volgt, dan treedt het product niet in werking en schakelt het op storing. Dit wordt aangegeven do weergave van de foutcodes F.28 of F.29 op het display.

Menu → Informatie → Serienummer

Hier kunt u het serienummer van het product aflezen.

Het artikelnummer staat op de tweede regel.

Pas nadat u het product handmatig ont- stoord hebt, ontsteekt het opnieuw auto- matisch.

6.1.5 Displaycontrast instellen

Menu → Informatie → Contrast

Hier kunt u het contrast instellen, zodat het display goed afleesbaar is.

- Zorg ervoor dat de gasafsluitkraan ge pend is.

69.6 Reset wachttijd (branderwachttijd resetten)

- Om het product te ontstoren, drukt u de ontstoringstoets.

drie Menu → Reset tijdvertraging

- Als u de ontstekingsstoring niet met ontstoringspogingen kunt verhelpen, vraag dan uw installateur om advies.

De installateur gebruikt deze functie bij het onderhoud.

6.1.7 Installateurniveau oproepen

Opgelet!

Gevaar voor materiële schade door ondeskundige bediening!

Ondeskundige instellingen in het installateurniveau kunnen tot schade aan de CV-installatie leiden.

7 Onderhoud

7.1 Onderhoudscontract afsluiten

Voor de continue inzetbaarheid en gebruiksveiligheid, betrouwbaarheid en lange levensduur van het product zijn een jaarlijkse inspectie en een tweejaarlijks onderhoud van het product door de installateur noodzakelijk.

Regelmatig onderhoud zorgt voor een op- timaal rendement en dus voor een econo- mische werking van het product. We raden u aan om een onderhoudscon- tract af te sluiten.

6.2 Taal instellen

Als u een andere taal wilt instellen:

▶ Druk op en tegelijk.
▶ Druk bijkomend kort op de ontstorings-toets.
▶ Houd □ en ingsedrukt tot het display de taalinstelling weergeeft.
▶ Kies de gewenste taal met of .
▶ Bevestig met (OK).
▶ Als de juiste taal ingesteld is, bevestig dan nogmaals met (OK).

7.2 Product onderhouden

Opgelet!

Risico op materiële schade door ongeschikte reinigingsmiddelen!

- Gebruik geen sprays, geen schuurmiddelen, afwas-middelen, oplosmiddel- of chloorhoudende reinigings-middelen.

Aanwijzing

Als u per ongeluk de verkeerde taal ingesteld hebt, dan kunt u deze zoals hierboven beschreven opnieuw wijzigen. Blader met of tot de juiste taal verschijnt.

▶ Reinig de mantel met een vochtige doek en een beetje oplosmiddelvrije zeep.

7.3 Condensafvoerleiding en afvoertrechter controleren

1. Controleer regelmatig de condensaat-afvoerleiding en de afvoertrechter op gebreken, vooral op zicht- of voelbare hindernissen of verstoppingen.

2. Als u gebreken vaststelt, laat deze dan door uw installateur verhelpen en laat de nodige doorlaatbaarheid herstellen.

8 Buitenbedrijfstelling

8 Buitenbedrijfstelling

8.1 Product definitief buiten bedrijf stellen

▶ Laat het product door een installateur definitief buiten bedrijf stellen.

9 Recycling en afvoer

9.1 Verpakking afvoeren

Het afvoeren van de verpakking kunt u best overlaten aan de installateur die he product geïnstalleerd heeft.

9.2 Product en toebehoren afvoeren

▶ Geef noch het product noch het toeb horen met het huisvuil mee.
- Zorg ervoor dat het product en het behoren reglementair afgevoerd worden.
▶ Neem alle relevante voorschriften in acht.

10 Garantie en klantendienst

10.1 Garantie

De producten van de NV Vaillant zijn g waarborgd tegen alle materiaal- en con- structiefouten voor een periode van twee jaar vanaf de datum vermeld op de aan koopfactuur die u heel nauwkeurig dient te houden. De waarborg geldt alleen on de volgende voorwaarden:

1. Het toestel moet door een erkend ge kwalificeerd vakman geplaatst worden die er, onder zijn volledige verantwoo delijkheid, op zal letten dat de normen en installatievoorschriften nageleefd worden.
2. Het is enkel aan de technici van de Vaillant fabriek toegelaten om herstellingen of wijzigingen aan het toestel onder garantie uit te voeren, opdat d waarborg van toepassing zou blijven.

De originele onderdelen moeten in het Vaillant toestel gemonteerd zijn, zoniet wordt de waarborg geannuleerd.

1. Teneinde de waarborg te laten gelden, moet u ons de garantiekaart volledig ingevuld, ondertekend en gefrankeerd terugzenden binnen de veertien dagen na de installatie!

De waarborg wordt niet toegekend indien de slechte werking van het toestel het gevolg is van een slechte regeling, door het gebruik van een niet overeenkomstige energie, een verkeerde of gebrekkige installatie, de niet-naleving van de gebruiks-aanwijzing die bij het toestel gevoegd is, door het niet opvolgen van de normen betreffende de installatievoorschriften, het

btype lokaal of verluchting, verwaarlozing, overbelasting, bevriezing, elke normale toijtage of elke handeling van overmacht. In dit geval zullen onze prestaties en de geleverde onderdelen aangerekend worden. Bij facturatie, opgesteld volgens de algemene voorwaarden van de na-verkoop-dienst, wordt deze steeds opge- maakt op de naam van de persoon die de oproep heeft verricht en/of de naam van de persoon bij wie het werk is uitgevoerd, behoudens voorafgaand schriftelijk

erkkoord van een derde persoon (bv. huurder, eigenaar, syndic, enz.) die deze factuur uitdrukkelijk ten zijne laste neemt. Het factuurbedrag zal contant betaald moeten worden aan de fabriekstechnicus die het werk heeft uitgevoerd. Het herstellen of vervangen van onderdelen tijdens de ga-

grantieperiode heeft geen verlenging van de waarborg tot gevolg. De toekenning van garantie sluit elke betaling van schadevergoeding uit en dit tot voor om het even welke reden ze ook gevraagd wordt. Voor elk geschil, zijn enkel de Tribunalen van

het district waar de hoofdzetel van de ven- nootschap gevestigd is, bevoegd. Om alle functies van het Vaillant toestel op termijn vast te stellen en om de toegelaten toe- stand niet te veranderen, mogen bij onder-

Garantie en klantendienst 10

houd en herstellingen enkel nog originele

Vaillant onderdelen gebruikt worden.

10.2 Serviceteam

N.V. Vaillant S.A.

Golden Hopestraat 15

B-1620 Drogenbos

Belgien, Belgique, België

Klantendienst: 2 334 93 52

Bijlage

Bijlage

A Overzicht menustructuur

B Storingen herkennen en verhelpen

Probleem Mogelijke	oorzaak Oplossing
Geen warm water, verwarming blijft koud; product treedt niet in werking	Gasafsluitkraan aan gebouwzijde gesloten	Gasafsluitkraan aan gebouwzijde openen
	Stroomvoorziening aan gebouwzijde uitgeschakeld	Stroomvoorziening aan gebouw-zijde inschakelen
	Aan-/uittoets aan het product uitge-schakeld	Aan-/uittoets aan het product in-schakelen
	CV-aanvoertemperatuur te laag ingesteld, warm water of CV op "uit en/of warmwater- of verwarmings-temperatuur te laag ingesteld	Wees er zeker van dat de warm-water- en/of CV-functie geacti-veerd is. CV-aanvoertemperatuur op de gewenste temperatuur instellen en/of warmwatertemperatuur op de gewenste temperatuur instellen
	Vuldruk van de CV-installatie niet voldoende	Water in de CV-installatie bijvullen
	Lucht in de CV-installatie Radiator	ontluchten Bij herhaaldelijk optredend pro-bleem: installateur op de hoogte brengen
	Storing bij ontstekingsproces Ontstor	ringstoets indrukken Bij herhaaldelijk optredend pro-bleem: installateur op de hoogte brengen
Warmwaterbedrijf storingvrij; verwar-ming treedt niet in werking	geen warmteaanvraag door de thermostaat	-Tijdsprogramma aan de thermo-staat controleren en evt. corrige-ren Kamertemperatuur controleren en evt. gewenste kamertemperatuur corrigeren ("gebruiksaanwijzing thermostaat")

Bijlage

C Korte gebruiksaanwijzing

CV-bedrijf uitschakelen (zomermodus)

- tot verwarming uit
Met (OK) bevestigen

Verwarmingstemperatuur instellen (CV-bedrijf inschakelen)

Warmwatertemperatuur instellen

Trefwoordenlijst

Trefwoordenlijst

A

Afsluitinrichtingen

Afvoer

Verpakking

Afvoertrechter

Controleren.

Artikelnummer

B

Bedieningselementen

Branderwachttijd

Buitenbedrijfstelling

definitief

Tijdelijk

C

CE-markering

Condensaatafvoerleiding

Controleren.

CV-aanvoertemperatuur.

instellen (zonder thermostaat).

CV-bedrijf (combiproduct)

uitschakelen

CV-installatie

leegmaken.

Vullen

D

Display.... 9,

Displaycontrast instellen

Documenten

F

Foutmelding.

G

Gaslucht ....

|

Installatiedruk

L

Laden van de boiler.

Live monitor.

M

Menu

Opbouw

0

Onderhoud

Onderhoudscontract.

6, 17

scontract.... 17

Onderhoudsmelding 15

Ontstekingsstoring.... 16

Opstellingsplaats 4

P

Product

afvoeren 18

definitief buiten bedrijf stellen 18

inschakelen 11

onderhouden 17

ontstoren 16

stroomloos schakelen.... 14

R

Reiniging 17

³ Reparatie.... 6

s

Serienummer.... 8–9, 16

⁸ Startscherm 11

Statuscodes.... 16

17 stroomloos schakelen.... 14

6

Taal instellen 17

¹³ Thermostaat 14

Toestelstatus 16

14v

Verhelpen van storingen 16

15 Vorst 5

CV-installatie tegen vorst bescher-

men 15

1 Vorstbeveiligingsfunctie.... 15

6Vuldruk

8 Digitale indicatie 16

Vuldruk CV-installatie 12

15 w

Warm waterbereiding

Deactivering 14

Warmwatertemperatuur

2 Instellen 14

Watertekort.... 12

1

⁶ Zomermodus 14

[Non-Text]

[Non-Text]

2

[Non-Text]

7

[Non-Text]

0020181590_01 25.02.2015

N.V. Vaillant S.A.

Golden Hopestraat 15 B-1620 Drogenbos

Tel. [phone] Fax [phone]

Kundendienst 2 334 93 52 ■ Service après-vente 2 334 93 52

Klantendienst 2 334 93 52

[e-mail] www.vaillant.be
