GEBRUIKSAANWIJZING VEK 5 S VAILLANT

Voor de gebruiker / voor de installmenteur

Gebruiksaanwijzing en installmentiehandleiding

VEK

1 Aanwijzingen bij de documentatie 2

1.1 Documenten bewaren
1.2 Gebrukte symbolen.. 2
1.3 Geldigheid van de gebruiksaanwijzing 2

2 Toestelbeschrijving 3

2.1 Opbouwen functie
2.2 Typeplaatje 3
2.3 CE-markering 3
2.4 Gebruik volgens de voorschriften 3

3 Bediening. 3

3.1 Warm resp. kokend water klaarmakenen tappen
3.2 Koud water tappen.. 4
3.3 Ontkalking. 4
3.4 Verzorging 5
3.5 Verhelpen van storingen.. 5

4 Installatie 5

4.1 Leveringsomvang.. 5
4.2 Aanbrengplaats 5
4.3 Montage.. 6
4.4 Eerste ingebruiktelling.. 7
4.5 Overdracht aan de gebruiker

5 Fabrieksklantenservice, fabrieksgarantine...7

6 Recycling en afvoer 8

7.1 Typeoverzicht 9
7.2 Toestelgegevens en toestelkenmerken....9

1 Aanwijzingen bij de documentatie

De volgende aanwijzingen zijn een wegwijzer door de totale documentationatie.
...oor schade die door het nicht naleven van deze gebruiksaanwijzing ontstaat, kan Vaillant Niet aansprakelijk gesteld worden.

1.1 Documenten bewaren

Overhandig als installment dere gebruiksaanwijzing en installmentehandleiding aan de gebruiker.
De gebruiker bewaart de gebruiksaanwijzing zodat hij hem indien nodig meteen bij de hand heeft.

1.2 Gebruikte symbolen

Neem bij de installmentie en het gebruik van het toestel goednota van de veiligheidsaanwijzingen in deze gebruiksaanwijzing en installmentiehandleiding!

Gevaar! Onmiddelijk gevaarlijk voor lijf en leven!

Gevaar! Levensgevaar door elektrische schok!

Gevaar! Gevaarlijk voor verbranding!

Attentie! Mogelijk gevaarlijke situatie voor product en/of milieu!

Aanwijzing Nuttige informatie en aanwijzingen.

• Symbool voor een vereiste handeling

1.3 Geldigheid van de gebruiksaanwijzing

Deze gebruiksaanwijzing geldt uitsluitend voor toestellen met de volgende artikelnummers:

Tabel 1.1 Toesteltypes en artikelnummers

Toesteltype Artikelnummer
VEK 5 S (bruin/beige) 005121
VEK 5 L (wit/lichtgrijs) 005122
VEK 5 L (wit) 005124

2 Toestelbeschrijving

2.1 Opbouw en functie

De elektrische waterverwarmers VEK 5 L en VEK 5 S dienen voor het bereiden van warm of kokend water.

Uitrustingskenmerken:

• 5 liter inhoud
• temperatuur:tussen 30^ en kookpunt traploos instelbaar
• automatische uitschakeling bij het bereiken van de gekozen temperatuur
• doorkookautomaat (door automatisch in- en uitschakelen worden het water op de kooktemperatuur gezunden)
• bij het bereiken van de kooktemperatuur klinkt een zoemtoon (alleen bij type VEK 5 L)

2.2 Typeplaatje

Het typeplaatje met het serienummer bevindt zich aan de onderzijde van het toestel.

2.3 CE-markering

Met de CE-markering worden aangegeven dat de toestellen (zie hoofdstuk 7.1) conform het typeoverzicht aan defundamentele eisen van de van toepassing zijnde richtlijnen voldoen.

2.4 Gebruik volgens de voorschriften

De elektrische waterverwarmers VEK 5 L en VEK 5 S waar gebouwd volgens de huidige stand van de techniek en de erkende veiligheidsvoorschriften. Desondanks waren bij ondeskundig of oneigenlijk gebruik gezaren voor lijf en leven van de gebruiker of derden, resp. schade aan het toestel en andere waardevolle voorwerpen ontstaan.

Dit toestel is nicht bedoeld om door Personen (met inbegrip van kinderen) met beperkte fysieke, sensorische of geestelijkke vaardigheden of gebrek aan ervaring en/of ontbrekende kennis gebruikt te worden, tenzij zich onder toezicht staan van een persoon die verantwoordelijk is voor hun verdigeid of die hen in het gebruik van het toestel geinstruerd heeft. Kinderen moeten onder toezicht staan, omervoorte zorgen dat zich Niet met het toestel spelen.

De elektrische waterverwarmers VEK 5 L en VEK 5 S dienen uitsluitend voor het verwarmen drinkwater voor huishoudelijk gebruik.

De toestellen mogen alleen in gesloten en vorstvrije ruimten gelebruikt worden.

Tot het gebruik conform de voorschriften behoort ook het in acht nemen van de gebruiksaanwijzing en installatiehanleiding.

Een ander of waarvan afwijkend gebruik geldt als nicht volgens de voorschriften. Voor schade die hieruit voortvloeit, kan de fabrikant/leverancier Niet aansprakelijk worden gesteld. Uitsluitend de gebruiker is hiervoor verantwoordelijk.

Attentie!

Elk oneigenlijk gebruik is verboden.

3 Bediening

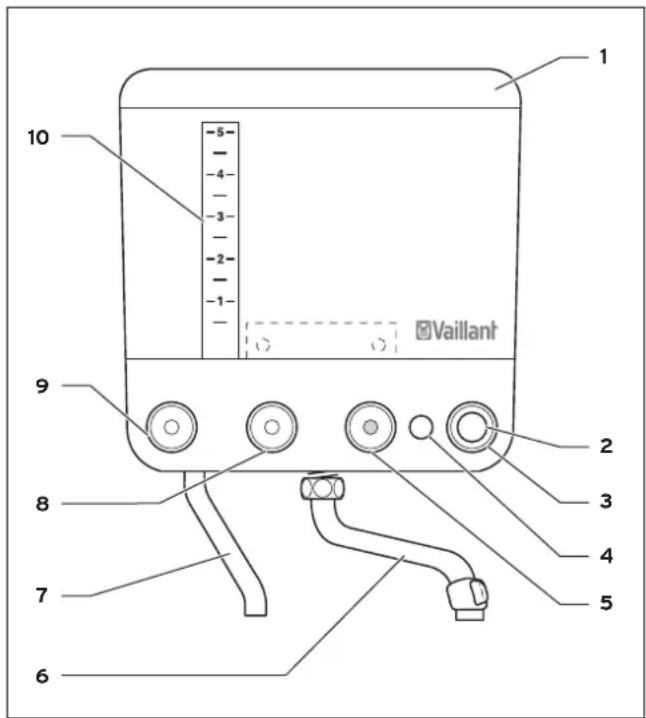

Afb. 3.1 Bedleningselementen

Legenda

1 Toestedeksel
2 Drukknop (rood)
3 Temperatuurkeuzeknop
4 Controleamp
5 Koudwaterkraan (blauwe punt)
6 Zwenkuitloop
7 Overloopbuis
8 Warmwaterkraan (rode punt)
9 Vulkraan
10 Inhoudsaanduiding

3.1 Warm resp. kokend water klaarmaken en tappen

A Gevaar!

Bij de bereiding van warm of kokend water kan er gevaarং voor verbranding en brandwon-den.

Houd uw handen Niet onder de overloopbuis (7) of onder de zwenkuitloop (6). Vermijd het contact met de behuizing, het toesteldeksel de overloopbuis en de zwenkuitloop. Pak de zwenkuitloop alleen aan de kunststofgrepen vast.

Attentie!

Het randaardestopcontact moet na de installation van het toestel.altijd toegankelijk+zijn.

Vullen

• Draai de vulkraan (9) open.

De rode vlotter van de inhoudsaanduiding (10) geeft de gesulde waterhoeveelheid aan in liters. U kunt maximaal 5 liter water yullen.

• Draai de vulkraan (9) waar zich als de gewenste waterhoeveelheid bereikt is.

Vul minimaal 0,5 liter om voortijdige slijtage van de verwarmingselementen te voorkomen.

Temperatuur instellen

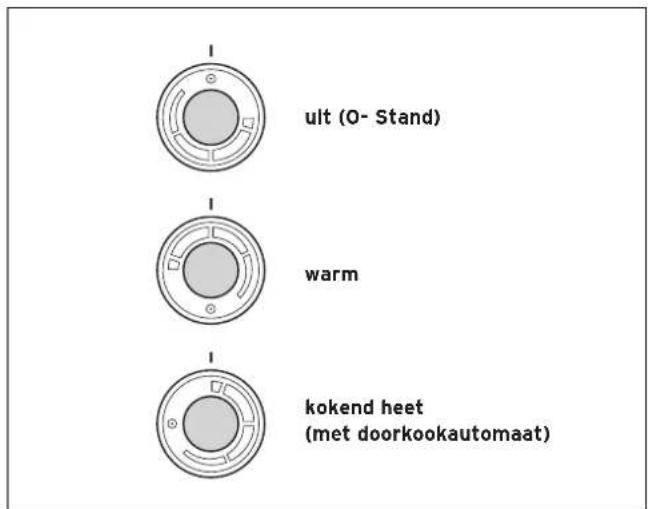

Afb. 3.2 Temperatuurkeuzeknop

• Draai de temperatuurkeuzeknop (3) vanuit de "O"-stand maar rechts.

Hoe breder de band onder de markings "I" is, hoe hoger de gekozen temperatuur is. Kokend water (met doorkookautomaat) kiest u door de temperatuurkeuzeknop maar rechts tot de aanslag te draaien.

Inschakelen

Afb. 3.3 Controleamp (rood), temperatuurkeuzeknop

• Druk op de rode drukknop (2)

De contrôlelamp (4) brandt, het toestel warmt op. Als de gekozen watertemperatuur bereikt is, worden het opwarmen gestopt, de contolelamp gaat UIT.

Als de temperatuurkeuzeknop (3) op "Kokend heet" staat, schakelt bij het bereiken van de kooktemperatuur de doorkookautomaat in, bij het toesteltype VEK 5 L klinkt een zoemtoon.

De doorkookautomaat schakelt de verwarming met tussenpozen uit en aan. Het water blijdt daardoor op kooktemperatuur. Tegelijkertijd brandt de controlamp met tussenpozen.

U kunt het toestel ook vór het bereiken van de gewens-te temperatuur uitschaken, door de temperatuurkeuzeknop (3) maar links terugzet maar de "O"-stand. De controlelamp (4).gaat UIT.

Warm resp. kokend water tappen

• Zet de temperatuurkeuzeknop maar links in de "O"-stand.
• Draai de warmwaterkraan (8) open.
  Het toestel loopt leeg via de zwenkuitloop (6).
• Sluit de warmwaterkraan weeR.

3.2 Koud water tappen

• Draai de koudwaterkraan (5) open.
  Koud water stroomt UIT de zwenkuitloop (6). U kunt koud water seperaat tappen of mankind met het warmer resp. kokende water.
• Sluit de koudwaterkraan weir.

3.3 Ontkalking

Afhankelijk van de waterhardheid in uw omgeving ontstaat er na verloop vanijd kalkafzetting in uw toestel. De afzetting heeft een negatieve invloed op de prestaties van uw toestel en kan voortijdige slijtage verroorzaken. Door regelmatin ontkalken voorkomt u deze negatieve effecten.

U knot het tijdstip voor een ontkalking herkennen aan het troebel worden van de inhoudsaanduiding (10).

Voor het ontkalken kunt u azijn of een handels-gebruikelijk ontkalkingsmiddel (bijv. Cilit) gebruiken.

Attentie!

Door andere als de hierboven genoemde ontkalkingsmiddelen=kunt u schadeveroorzaken aan uw toestel en het milieu!

Gebruik in geen geval andere verdunde of onverdunde zuren.

Ga voorzichtig om met ontkalkingsmiddelen. Het kan stoffen, meubels en uitwendige onderden van het toestel beschadigen.

Ga bij het ontkalken als volgt te werk:

• Let er op dat het toestel uitgeschakeld is (temperatuurkeuzeknop (3) in "O"-stand).
  Vul het toestel met 1 liter water.

• Verwijder het toesteldeksel (1). Druk waarvoort het voorste greepprofiel maar boven tot het deksel loskomt. Til cervolgens hetijkenste gedeelte van het toesteldeksel op.

• Voeg het ontkalkingsmiddel toe (volg eventueel de aanwijzingen van de fabrikant).

• Plaats het toesteldeksel waar'erug. Deze moet vastklikken aan het voorste greepprofiel.
• Zet de temperatuurkeuzeknop op "warm" (zie pagina 4 Afb. 3.2), en schakel het toestel in.
  Laat het ontkalkingsmiddel een uur inwerken.
  Vul het toestel met water, tot het UIT de overloopbuis (7) stroomt.
• Schakel het toestel werk in en LAST het ontkalkings-middel nog een uur inwerken.
• Draai daarna de vulkraan (9) open. Laat voor het doormpoelen van het toestel het water 5 minutes uit de overloopbuis stromen.
• Sluit de vulkraan.
• Draai de temperatuurkeuzeknop waar de "O"-stand.
• Het toestel leegmaken via de warmwaterkraan (8).

Als de kalkaanslag Niet geheel verwijderd is, kurz u de ontkalkingsprocedure herhalen.

3.4 Verzorging

De elektrische waterverwarmers VEK 5 L en VEK 5 S vragen weinig onderhoud. Reinig de behuizing en de verchroomde onderdelen af en toe met een vochtige doek, eventueel met wat zeepwater.

3.5 Verhelpen

van

storingen

Het verhelpen van storingen en het uitvoeren van reparaties mag alleen gedaan worden door een erkende installateur.

Opmerking voor de installmenteur

Gebruik bij reparatie- en herstel-werkzaamheden alleen originele Vaillant reserveonderdelen. Alleen op die manier+zijn alle functies van het toestel op de lange termijn gegarandeerd en is de goedgekeurde serietoestand gewaarborgd. Zie ook hoofdstuk 5, Fabrieksklantenservice, fabrieksgarantie.

Gevaar!

Het toestel bevat spanningvoerende onderden.

Er bestaat levensgevaar door een elektrische schok. Probeer als leek nooit zich het toestel te repareren.

Gevaar!

Onderdelen van het toestel hunnen zeer heet worden. Er bestaat gevaar voor verbranding en brandwonden. verwijder in geen geval het toesteldeksel voordat het toestel afgekoeld is.

• Scheid het toestel bij storingen van de netspanning, door het lostrekken van de netstekker.

4 Installatie

A Attentie!

Ondeskundige installmente en eerste ingebruikstelling können leiden tot schade aan het toestel.

Laat de installmentie en eerste ingebruiktellinguitvoeren door een erkende installmenteur. Deze waarborgt ook de naleving van de betreffende wetgeving, voorschriften en normen.

4.1 Leveringsomvang

• Elektrische waterverwarmer VEK 5 L resp. VEK 5 S met netsnoer
• Montagesjabloon
• Koudwaterstopkraan
  -Overloopbuis
  -Zwenkuitloop
• Bevestigingsbeugel met 2 bevestigingschroeven (aan het toestel)
• Pluggen, schroeven (voor wand), afdichting, buismanchet(Kunststof)

Opmerking

Controleer de leveringsomvang op volledigheid en beschadigingen.

Het toebehoren (overloopbuis, zwenkuitloop, Koudwaterstopkraan) kan zich ook in de styropor verpakkingselementen bevinden.

4.2 Aanbrengplaats

De elektrische waterverwarmer VEK 5 L resp. VEK 5 S moet gemonteerd worden in een vorstvrijne ruimte. Een koudwateraansluiting R 1/2 en een stopcontact (net-snoerlangte van het toestel O,6 m)要去en aanwezig়n.

Kies de aanbrengplaats zo, dat

• de bediening en het onderhoud eenvoudig möglichk is,

• het onbedoeld aanraken van hare toesteldelen (water-tank, zwenkuitloop, overloopbuis) voorkomen worden.

De minimumafstand tot andere objecten aan de bovenkant en beiden zijkanten is 2cm

Het randaardestopcontact moet na de installmentie van het toestel.altijd toegankelijk zijn.

4.3 Montage

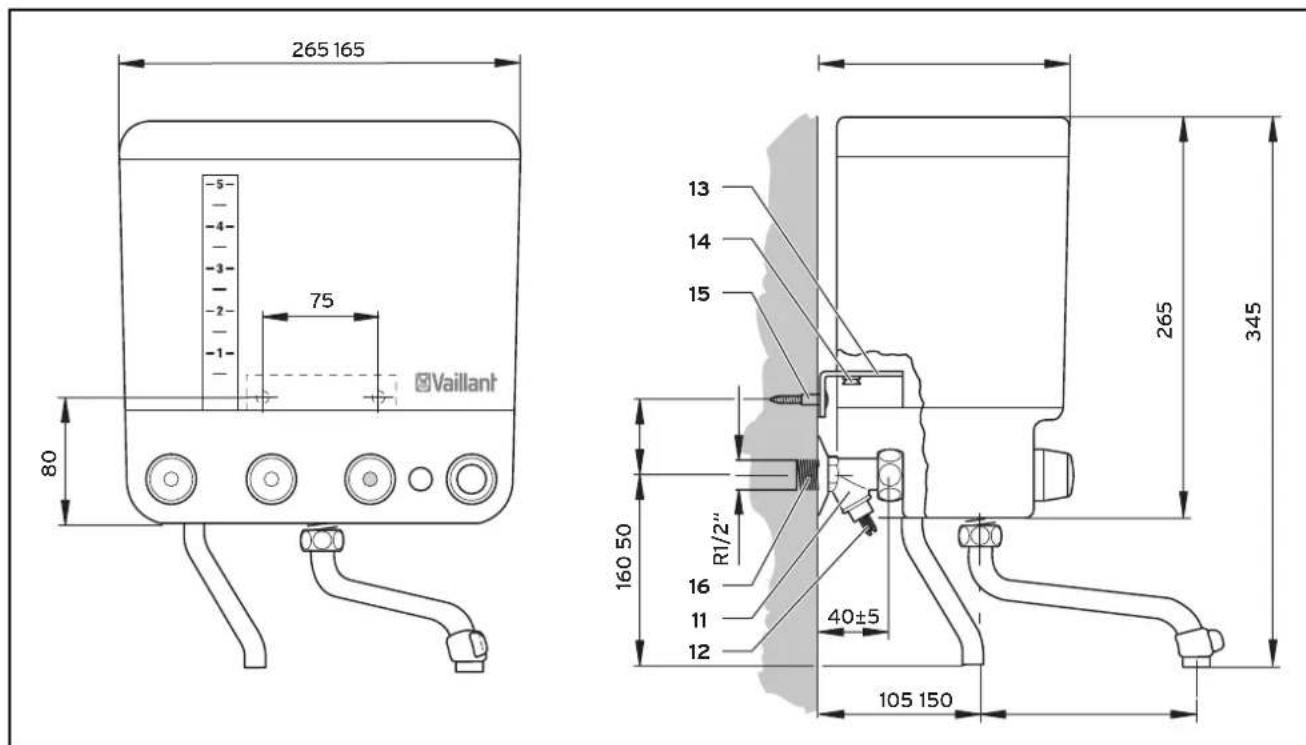

Afb. 4.1 Toestelafmetingen, montagematen, montage-elementen

Legenda

11 Koudwaterstopkraan
12 Afsuitplug
13 Bevestigingsbeugel
14 Bevestigingschroeven (toestel)
15 Bevestigingschroeven (wand)
16 Koudwateraansluiting 1/2 (zelf te monteren)

Posities 1-10 zie pagina 3 Afb. 3.1 Bedieningselementen

Attentie!

De meegeleverde bevestigingselementen (schroeven, pluggen) zijn bedoeld voor normale dragende wanden.

Gebruik geschickt bevestigings-material bij andere wandgesteldeden.

Aansluiting aan inbouwinstallatie

• Leg de montagesjabloon waterpas op de zelf gemonteerde koudwateraansluiting (16).
• Teken beiden bevestigingspunten (afstand 75mm ) boven de koudwater aansluiting af.
  Boor twee gaten 5 mm
• Plaats de pluggen.

• Schuif de kunststof buismanchet op de schroefdraad van de koudwaterstopkraan (11).

• Breng de koudwaterstopkraan aan op de zich gemonteerde koudwateraansluiting. De aflsuitplug (12)要去arbeneden wijzen.

• Draai de bevestigingschroeven (14) op het toestel iets los en verwijder de bevestigingsbeugel (13).
• Monteer de bevestigingsbeugel met de beiden bevestigingssschroeven (15) aan de wand.
• Plaats het toestel op de bevestigingsbeugel.
• Koppel de koudwaterstopkraan aan het toestel (meegeleverde affdichting gebruiken!).
• Controller de wandafstand van het toestel en draai de bevestigingsschroeven (14) vast.

Aansluiting aan opbouinstallatie

Bij een wateraansluiting aan een opbouwinstallatie heeft u een handelsgebruikelijkke R 1/2 muurplaat nodig. De muurplaat要去 met de buisleiding verbonden, maar nog Niet op de wand bevestigd zich.

• Positioneer de montagesjabloon zodanig waterpas onder de muurplaat dat de opening van de muurplaatuitgelijnd is met de R1/2 opening van de montagesjabloon.
• Teken beiden bevestigingspunten (afstand 75mm ) boven de muurplaat af.
  Boor twee gaten 0 5 mm
• Plaats de pluggen.

• Bevestig de muurplaat eventueel aan de wand.

• Kort de nippel van de koudwateraftapkraan (11) af op 10-12 mm.

• Schroef de koudwaterstopkraan in de muurplaat. De aflsuitplug (12)要去aar beneden wijzen.
• Draai de bevestigingschroeven (14) op het toestel iets los en verwijder de bevestigingsbeugel (13).
• Monteer de bevestigingsbeugel met de beiden bevestigingssschroeven (15) aan de wand. Als de toevoer van de waterbuis van boven af gebeurt,要去 de bevestigingsbeugel aanpassen.
• Plaats het toestel op de bevestigingsbeugel.
• Koppel de koudwaterstopkraan aan het toestel (meegeleverde affdichting gebruiken!).
• Controleer de wandafstand van het toestel en draai de bevestigingsschroeven (14) vast.

4.4 Eerste ingebruikstelling

• Controller of het toestel volgens de voorschriften gesonteerd is.
  Zorg voor de water- en stroomtoevoer.
• Open de koudwaterstopkraan (11), door de aflsuitplug (12) gegen de klok in te verdraaien.
• Draai de temperatuurkeuzeknop (3) maar de "0"-stand.
• Steek de netstekker waar in het randaardestopcontact.
• Spoel het toestel goed door om eventuele vuil en montageresten te verwijderen.
• Controleer de functie van het toestel bij het bereiden van zowel warm als kokend water volgens hoofdstuk 3.1 Warm resp. kokend water klaarmaken en tappen.

4.5 Overdracht aan de gebruiker

De gebruiker van de elektrische waterverwarmer要去 uitleg krijgen over het gebruik en de werkking van zich elektrische waterverwarmer VEK 5 L resp. VEK 5 S.

• Geef de gebruiker alle voor hem/haar bestemde handleidingen en toestelpapieren, zodate hij/zij ze kan bewaren.
• Neem samen met de gebruiker de gebruiksaanwijzing door en beantwoord eventuele zich vragen.
• Wijs de gebruiker vooral op de veiligheidsinstrumenties waarvan hij goednota dient te nemen.
• Wijs de gebruiker erop, dat de handleldingen in de buurt van het toestel moet blijven.

5 Fabrieksklantenservice, fabrieksgarantine

Klantendienst

Vaillant NV-SA

Rue Golden Hopestraat 15

1620 Drogenbos

Tel:[phone]

Fabrieksgarantie

De producten van de NV Vaillant zijn gewaarborgd tegen alle material- en constructiefouten voor eenperiode van tweeJAar vanaf de datum vermeld op het aankoopfactuur dat u heel nauwkeurig dient bij te honden. De waarborg geldt alleen onder de volgende voorwaarden :

1. Het toestel moet door een erkend gekwalificeerd vakman geplaatst worden, onder zichn volledige verantwoordelijkheid, en za erop letten dat de normen en installmentievoorschriften nageleefd worden.
2. Het is enkel aan de technici van de Vaillant fabriek toegelaten om herstellingen of wijzigingen aan het toestel onder garantieuit te voeren, opdat de waarborg van toepassing zou blijven. De originele onderden要去en in het Vaillant-toestel gemonteerd zijn, zoniet worden de waarborg geannuleerd.
3. Teneinde de waarborg te latent gelden, moet u ons de garantiekaart volledig ingevuld, ondertekend en gefrankeerd terugzenden binnen de veertienragen na de installmentatie!

De waarborg worden nicht toegeteckend indien de slechte werkung van het toestel het gevolg is van een slechte regeling, door het gebruik van een Niet overeenkomstige energia, een verkeerde of Gebrekkige installmentie, de niedaleving van de gebruiksaanwijzing die bij het toestel gevoegd is, door het net opvolgen van de normen betreffende de installmentevoorschriften, het type van lokaal of verluchting, verwaarlozing, overbelasting, bevriezing, elke normale slijtage of elke handeling van overmacht. In dit geval zullen once prestaties en de geleverde onderden aangerekend worden. Bij facturatie, opgesteld volgens de algemene voorwaarden van de na-verkoopdienst, worden deze steeds opgemaakt op de naam van de personen die de oproep heeft verricht en/of de naam van de persoon bij wie het werk is uitgevoerd, behoudens voorafgaand schriftelijk akkoord van een derde person (bv. huurder, eigenaar, syndic, enz.) die deze factuur uitdrukkelijk ten zijne lste neemt. Het factuurbedrag za contant betaald moeten worden aan de fabrikstechnicus die het werk heeft uitgevoerd. Het herstellen of verrangen van onderden tijdens de garantieteperiode heeft gen verlenging van de waarborg tot gevolg. De toekenning van garantie sluit elke betaling van schadevergoeding uit en dit tot voor om het even welke reden ze ook bevgraagd worden. Voor elk verschil,+zijn enkel de Tribunalen van het district waar de hoofdzetel van de vennootschap gesvestigd is, bevoegd.

5 Fabrieksklantenservice, fabrieksgarantie 6 Recycling en afvoer

Om alle functies van het Vaillant toestel op termijn vast te stellen en om de toegelaten toestand Niet te veranderen, mag bij onderhoud en herstellingen enkel nog originele Vaillant onderden gezruikt worden.

6 Recycling en afvoer

Zowel uw Vaillant elektrische waterverwarmer als de waar bij horende transportverpakking bestaat voor het grootste gedeelte uit recyclebare grondstoffen.

Verpakking

Het afvoeren van de transportverpakking kut u het best overlaten aan de installateur die het toestel geinstalleerd hebft.

Toestel

Als uw Vaillant toestel met dit symbool is gekenmerkt (typeplaatje), dan mag het na afloop van de gebruiksduur Niet met het huisvuil worden meegegeven.

Zorg er in dit geval voor dat uw Vaillant toestel alsmede deevt. aanwezigte toebehoren na afloop van de gebruiksduur correct worden afgevoerd.

Aangezien dit Vaillant toestel nicht valt der wet in- zake het op de markt brengen, terugnemen en milieuvriendelijk afvoeren van elektrische en elektronische apparaten (WEEE-richtlijn), is een Gratis afvoer bij een gemeentelijk verzamelpunt nicht voorzien.

Tabel 7.1 Typeoverzicht

toestel-aanduiding	Art.-nr. Vaillant	Kleur	Opgenomen vermogen [kW]	Netspanning [V~]	Inhoud [I]	Ultvoering
VEK 5 L	005122 wit	lichtgrijs	2,4	230 5		Elektrische waterverwarmer met door-kookautomaat, droogkookbeveiliging, controlelamp, zoemer voor kokend water melding, koudwaterstopkraan, zwenkuitloop, bevestigingsbeugel
	005124 wit
VEK 5 S 005	121 beige/bruni	2,0				Als VEK 5 L darüber zonder zoemer voor kokend water melding

7.2 Toestelgegevens en toestelkenmerken

Tabel 7.2 Toestelgegevens

Afmetingen	H x B x D 345 mm x 265 mm x 165 mm (zie afb. 4.1)
Gewicht met 5 l water 8 kg
Lengte van de elektrische aan-sluitleiding	0,6 m
Opwarmtijden 1 l maar kokend 5 l maar kokend	ca. 2 min ca. 11 min
Toegestane werkoverdruk O MPa	(O bar)
max. inlaatwaterdruk 1 MPa (10 bar)
Koudwateraansluiting R 1/2

Tabel 7.3 Toestelkenmerken

Type	Open toestel (drukloos)voor toevoer aan=eén tappunt;voor montage boven het aan-recht
Uitvoering	Watertank van temperatuurbe-stendige kunststof
Veiligheid	Voldoet aan Duitse en Oosten-rijkse veiligheidsbepalingen;radio-ontstoord
Taparmatuur Ingebouwd in het toestel
