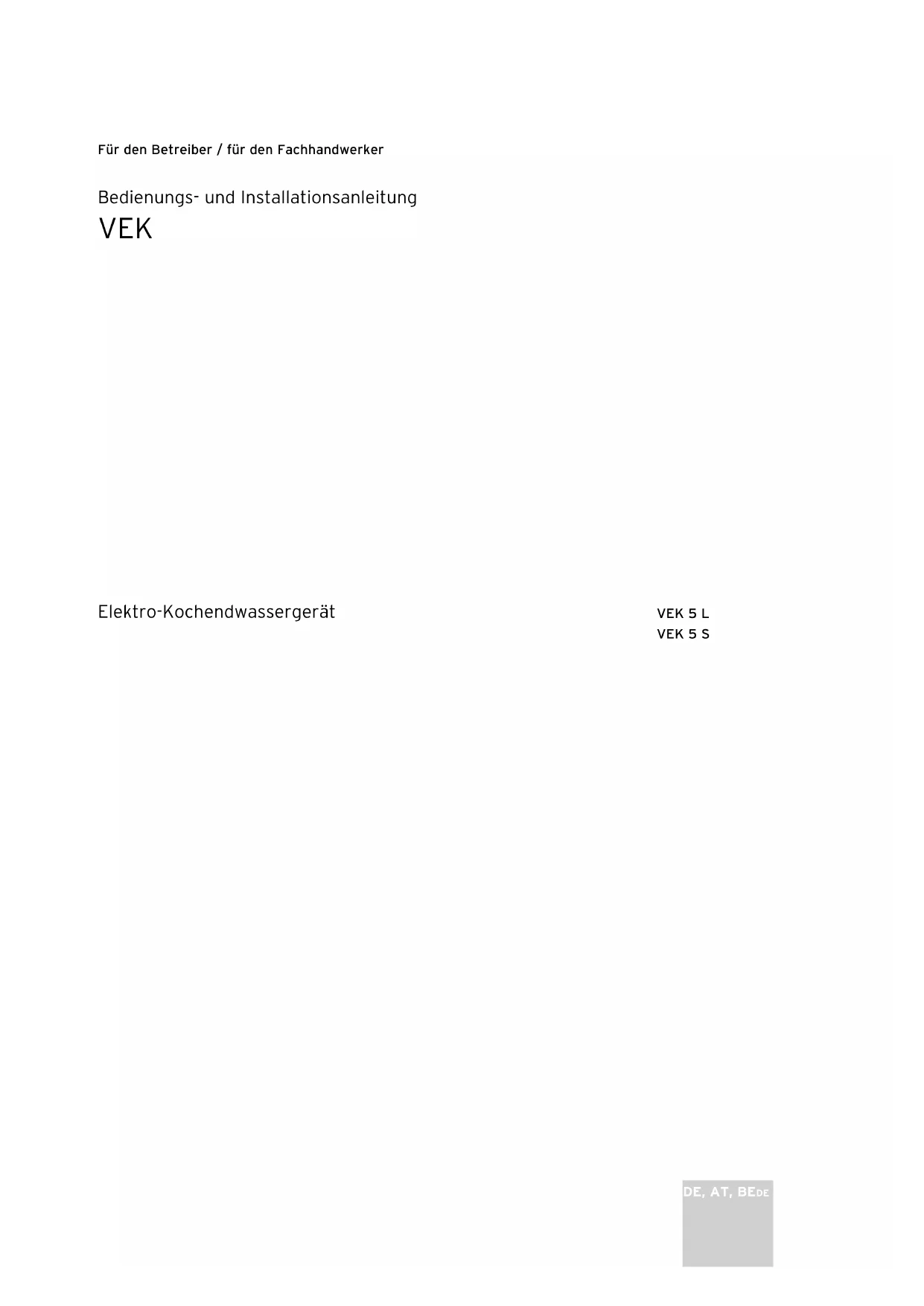

BEDIENUNGSANLEITUNG VEK 5 S VAILLANT
Für den Betreiber / für den Fachhandwerker
Bedienungs- und Installationsanleitung
VEK
Elektro-Kochendwassergerät
VEK5L
VEK5S
Inhaltsverzeichnis
1 Hinweise zur Dokumentation
1 Hinweise zur Dokumentation
Die folgenden Hinweise sind ein Wegweiser durch die Gesamt-Bokumentation.
1.1 Aufbewahrung der Unterlagen ..Fur.S2haden, die durch Nichtbeachtung dieser Anleitung
1.2 Verwendete Symbole antstehen, übernehmen wir keine Haftung.
1.3 Gültigkeit der Anleitung 2
1.1 Aufbewährung der Unterlagen
2 Gerätebeschreibung 3
Als Fachhandwerker geben Sieitte dees Bedienungs
2.1 Aufbau und Funktion
Lund installationsanleitung an den Betreiber weiter.
2.2 Typenschild 3
Der Betreiber übernimmt die Aufbewährung, damit die
2.3 CE-Kennzeichnung 3
Anleitung bei Bedarf zur Verfügung steht.
2.4 Bestimmungsgemäß Verwendung 3
1.2 Verwendete Symbole
3 Bedienung 3
Beachten Sie bei der Installation und Benutzung des Gerätes die Sicherheits-Hinweise in dieser Bedienungs-und Installationsanleitung!
3.1 Warmes bzw. kochendes Wasser bereitstellen und zapfen 3
4
3.2 Kaltes Wasser zapfen
Gefahr! Unmittelbare Gefahr für Leib und Leben!
3.3 Entkalkung 4
3.4 Pflege 5
3.5 Störungsbehebung 5
4 Installation 5
Gefahr! Lebensgefahr durch Stromschlag!
4.1 Lieferumfang 5
Gefahr! Verbrennungs- und Verbrühungsgefahr!
4.2 Anbringungsort.. 5
4.3 Montage
4.4 Erstinbetriebnahme 7
4.5 Übergabe an den Betreiber 7
5 Werkskundendienst, Herstellergarantie ....7
Hinweis Nutzliche Informationen und Hinweise.
6 Recycling und Entsorgung. 8
Symbol für eine erforderliche Aktivität
7 Technische Daten 9
7.1 Typenübersicht 9
7.2 Geratedaten und Geratemerkmale
1.3 Gültigkeit der Anleitung
These Bedienungsanleitung gilt ausschließlich für Geräte mit folgenden Antikelumnern:
Tab. 1.1 Gerätotypen und Artikelnummern
| Geräteotyp | Artikelnummer |
| VEK 5 S (braun/beige) | 005121 |
| VEK 5 L (weiss/hellgrau) | 005122 |
| VEK 5 L (weiss) | 005124 |
2 Gerätebeschreibung
2.1 Aufbau und Funktion
Die Elektro-Kochendwassergeräte VEK 5 L und VEK 5 S dieren zur Bereitung von warmem oder kochendem Wasser.
Ausstattungsmerkmale:
- 5 Liter Inhalt
- Temperatur zwischen 30^ und Siedepunkt stufenlos wahlbar
automatische Abschaltung beim Erreichen der gewählten Temperatur - Fortkoch-Automatik (durch automatisches Aus- und Einsatzalen wird das Wasser auf Siedetemperatur gehalten)
- bei Erreichen der Siedetemperatur ertont ein Summton (nur Typ VEK 5 L)
2.2 Typenschild
Das Typenschild mit der Seriennummer befindet sich auf der Unterseite des Gerätes.
2.3 CE-Kennzechnung
Mit der CE-Kennzeichnung wird dokumentiert, dass die Geräte gemäß der Typenübersicht (siehe Kap. 7.1) die grundlegenden Anforderungen der einschädigten Richtlinien erfüllen.
2.4 Bestimmungsgemäße Verwendung
Die Elektro-Kochendwassergeräte VEK 5 L und VEK 5 S sind nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regel gebaut. Dennoch konnen bei unsachgemäß oder nicht bestimmungsgemäß Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Gerätes und anderer Sachwerte entstehen.
Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
Die Elektro-Kochendwassergeräte VEK 5 L und VEK 5 S dienen ausschließlich zur Erwärung von Trinkwasser für den Hausgebrauch.
Die Geräte dürfen nur innerhalb geschlossener und frostfreier Räume betrieben werden.
Zur bestimmungsgemäßen Verwendung besteht auch das Beachten der Bedienungs- und Installationsanleitung.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller/Lieferant nicht. Das Risikoträgt allein der Anwender.
Achtung!
Jede missbrauchliche Verwendung ist undersagt.
3 Bedienung

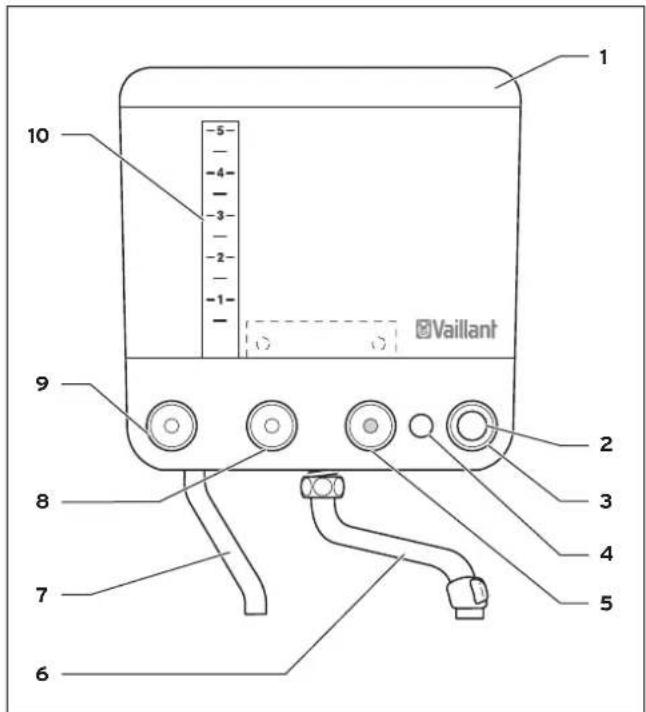

Abb. 3.1 Bedienelemente
Legende
1 Geratedeckel
2 Drucktaste (rot)
3 Temperaturwahler
4 Kontrollampe
5 Kaltwasser-Zapfventil (blauer Punkt)
6 Schwenkauslauf
7 Überlaufrohr
8 Warmwasser-Zapfventil (roter Punkt)
9 Füllventil
10 Inhaltsanzeige
3.1 Warmes bzw. kochendes Wasser bereitstellen und zapfen
Gefahr!
Bei der Bereitung von sehr warmem oder kochendem Wasser kann Verbrennungs- und Verbrühungsgefahr bestehen.
Halten Sie ihre Hände nicht unter das Überlaufrohr (7) oder unter den Schwenkauslauf (6).
Vermeiden Sie den Kontakt mit dem Gehäuse, dem Gerätedeckel, dem Überlaufrohr und dem Schwenkauslaufs Fassen Sie den Schwenkauslauf nur an seinem Kunststoffgriff an.
Achtung!
Die Schutzkontaktsteckdose muss nach der Geräteinstallation jederzeit zugänglich sein.
Füllen
- Drehen Sie das Füllventil (9) auf.
Der rote Schwimmer der Inhaltsanzeige (10) zeigt die eingefüllte Wassermenge in Litern an. Sie können bis zu 5 Liter Wasser eingullen.
- Drehen Sie das Fülventil (9) wieder zu, wenn die gewünschte Wassermenge erreicht ist.
Füllen Sie mindestens 0,5 Liter ein, um einen vorzeitigen Verschleib der Heizelemente zu vermeiden.
Temperatur einstellen

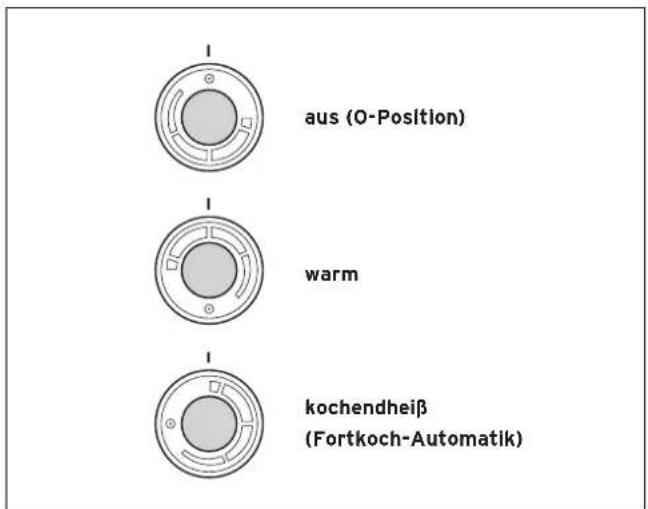

Abb. 3.2 Temperaturwahler
- Drehen Sie den Temperaturwahler (3) von der „0“-Position nach rechts.
Je breiter der Schweif unter der Markierung „I" ist, um so hoher ist die gewährte Temperatur. Kochendheits Wasser (mit Fortkoch-Automatik) wahren Sie, indem Sie den Temperaturwahler nach rechts bis zum Anschlag drehen.
Einschalten
Abb. 3.3 Kontrolllampe (rot), Temperaturwahler
- Drucken Sie die rote Drucktaste (2) Die Kontrollampe (4) leuchtet, das Gerat heizt auf. Wenn die gewährte Wassertemperatur erreicht ist, wird die Aufheziehung beendet, die Kontrollampe erlischt.
Wenn der Temperaturwahler (3) auf „kochendheit" steht, schaltet sich beim Erreichen der Siedetemperatur die Fortkoch-Automatik ein, beim Geräte-Typ VEK 5 L ertont ein Summton.
Die Fortkoch-Automatik schaltet die Heizung in Intervallen aus und wieder ein. Das Wasser bleibt dadurch auf Siedetemperatur. Gleichzeitig leuchtet die Kontrollampe in Intervallen.
Sie konnen das Gerät auch vor Erreichen der gewährten Temperatur ausschalten, indem Sie den Temperaturwähler (3) nach links auf „O“-Position zurück stellen. Die Kontrollampe (4) erlischt.
Warmes bzw. kochendes Wasser zapfen
- Stellen Sie den Temperaturwahler nach links auf "O"-Position.
- Drehen Sie das Warmwasser-Zapfventil (8) auf. Das Gerät entleert sich über den Schwenkauslauf (6).
Schlieben Sie das Warmwasser-Zapfventil wieder.
3.2 Kaltes Wasser zapfen
- Drehen Sie das Kaltwasser-Zapfventil (8) auf. Kaltes Wasser strömt aus dem Schwenkauslauf (6). Sie können kaltes Wasser separat zapfen oder dem warmen bzw. kochenden Wasser beimischen.
Schlieben Sie das Kaltwasser-Zapfventil wieder.
3.3 Entkalkung
Je nach Härtegrad Ihres Wassers, kommt es in Ihr dem Gerät nach einer gewissen Nutzungsdauer zu Kalkablagerungen. Die Ablagerungen beeinträchtigen die Leistungsfähigkeit Ihres Gerätes und konnen zu vorzeitigem Verschleib führen. Durch regelmäßiges Entkalken vermeiden Sie diese negativen Einflüsse.
Sie erkennen den Zeitpunkt für eine Entkalkung an der Trübung der Inhaltsanzeige (10).
Zur Entkalkung konnen Sie Essig oder ein handelsübliches Entkalkungsmittel (z. B. Cilit) verwenden.
Achtung!
Durch andere als die oben genommen Entkalkungsmittel können Sie Ihr Gerät und die Umwelt schädigen!
Verwenden Sie auf keinen Fall sonstige verdünnte oder gar unverdünnte Säuren.
Gehen Sie vorsichtig mit dem Entkalkungsmittel um. Es kann Stoffe, Möbel und die Geräteaußenteile angreifen.
Gehen Sie bei der Entkalkung wie folgt vor:
- Achten Sie daraufuf, dass das Gerät ausgeschaltet ist (Temperaturwähler (3) in „0“-Position).
- Füllen Sie das Gerät mit 1 Liter Wasser auf.
-
Heben Sie den Gerätedeckel (1) ab. Drücken Sie dazu dessen vordere Griffleiste nach oben, bis sie ausrastet. Hebien Sie nun den hinteren Teil des Gerätedeckels an.
-
Füllen Sie das Entkalkungsmittel ein (eventuell Herstellerangaben beachten).
- Setzen Sie den Gerätedeckel wieder auf. Er muss mit der vorderen Griffleiste einrasten.
- Stellen Sie den Temperaturwahler auf „warm" (siehe Seite 4 Abb. 3.2), und schalten Sie das Gerät ein.
- Lassen Sie das Entkalkungsmittel eine Stunde**)
- Füllen Sie das Gerät so welt mit Wasser auf, bis es aus dem Überlaufrohr (7) fließt.
- Schalten Sie das Gerät erneut ein, und{lassen Sie das Entkalkungsmittel eine weitere Stunde,)
- Drehen Sie dann das Füllventil (9) auf. Lassen Sie das Wasser zum Durchspüssen des Gerätes 5 Minuten durch das Überlaufrohr stromen.
SchlieBen Sie das Füllventil. - Drehen Sie den Temperaturwahler auf „0“-Position.
- Entleeren Sie das Gerät über das Warmwasser-Zapf-ventil (8).
Sollte der Kalkansatz nicht restlos entfernt sein, konnen Sie den Entkalkungs-Vorgang wiederholen.
3.4 Pflege
Die Elektro-Kochendwassergeräte VEK 5 L und VEK 5 S brauchen weniger Pflege. Reinigen Sie das Gehäuse außen und die Chromteile ab und zu mit einem feuchten Tuch, eventuell nehmen Sie dazu etwas Seifenwasser.
3.5 Störungsbehebung
Die Beseitigung von Störungen und die Ausführung von Reparaturen darauf nur durch einen anerkannten Fachhandwerksbetrieb erfolgen.
Hinweis an den Fachhandwerker Verwenden Sie bei Reparaturen und Instandhaltungsarbeiten nur Original Vaillant Ersatzteile. Nur so sind alle Funktionen des Gerätes auf Dauer sicher gestellt und der zugelassene Serienzustand gewährleistet.
Siehe auch Kap. 5, Werkskundendienst, Herstellergarantie.
Gefahr! Das Gerät enthalt spannungsführende Teile. Es besteht Lebensgefahr durch Stromschlag. Versuchen Sie als Laie auf keinen Fall das Gerät selbst zu reparieren.
Gefahr!
Teile des Gerätes können sehr heißt werden. Es besteht Verbrennungs- und Verbrühungs- gefahr. Nehmen Sie auf keinen Fall den Gerätedeckel ab, bevor das Gerät abgekühlt ist.
- Trennen Sie bei Störungen das Gerät vom Stromnetz, indem Sie den Netzstecker herausziehen.
4 Installation
Achtung!
Unsachgemäß Installation und Erstinbetriebnahme kann zu Schaden am Gerät führen. Lassen Sie die Installation und die Erstinbetriebnahme von einem anerkannten Fachhandwerksbetrieb durchführten. Diese gewährleistet auch die Berücksichtigung der entsprechenden Gesetze, Vorschriften und Normen.
4.1 Lieferumfang
- Elektro-Kochendwassergerät VEK 5 L bzw. VEK 5 S mit Netzkabel
- Montageschablone
- Kaltwasser-Absperrentil
- Überlaufrohr
- Schwenkauslauf
- Befestigungsbügel mit 2 Befestigungsschrauben (am Gerä)
- Dübel, Schrauben (für Wand), Dichtung, Rohrmanschette (Kunststoff)
Hinweis
Prufen Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit.
Das Zubehor (Überlaufrohr, Schwenkauslauf, Kaltwasser-Absperrventil) kann sich auch in den Styropor-Verpackungselementen befinden.
4.2 Anbringungsort
Das Elektro-Kochendwassergerat VEK 5 L bzw. VEK 5 S muss in einem frostfreiern Raum montiert werden. Ein Kaltwasseranschluss R 1/2 und eine Netzsteckdose (Netzkabellänge des Gerätes 0,6 m) muss vorhanden sein.
Wahlen Sie den Anbringungsort so, dass
- die Bedienung und Wartung möglich ist,
- die unbeabsichtigte Berührung vonHEYen Gerateteilen (Wasserbehalter, Schwenkauslauf, Überlaufrohr) vermieden wird.
Der Mindestabstand zu anderen Objekten nach oben und zu beiden Seiten beträgt 2 cm.
Die Schutzkontaktsteckdose muss nach der Geräteinstallation jederzeit zugänglich sein.
4.3 Montage

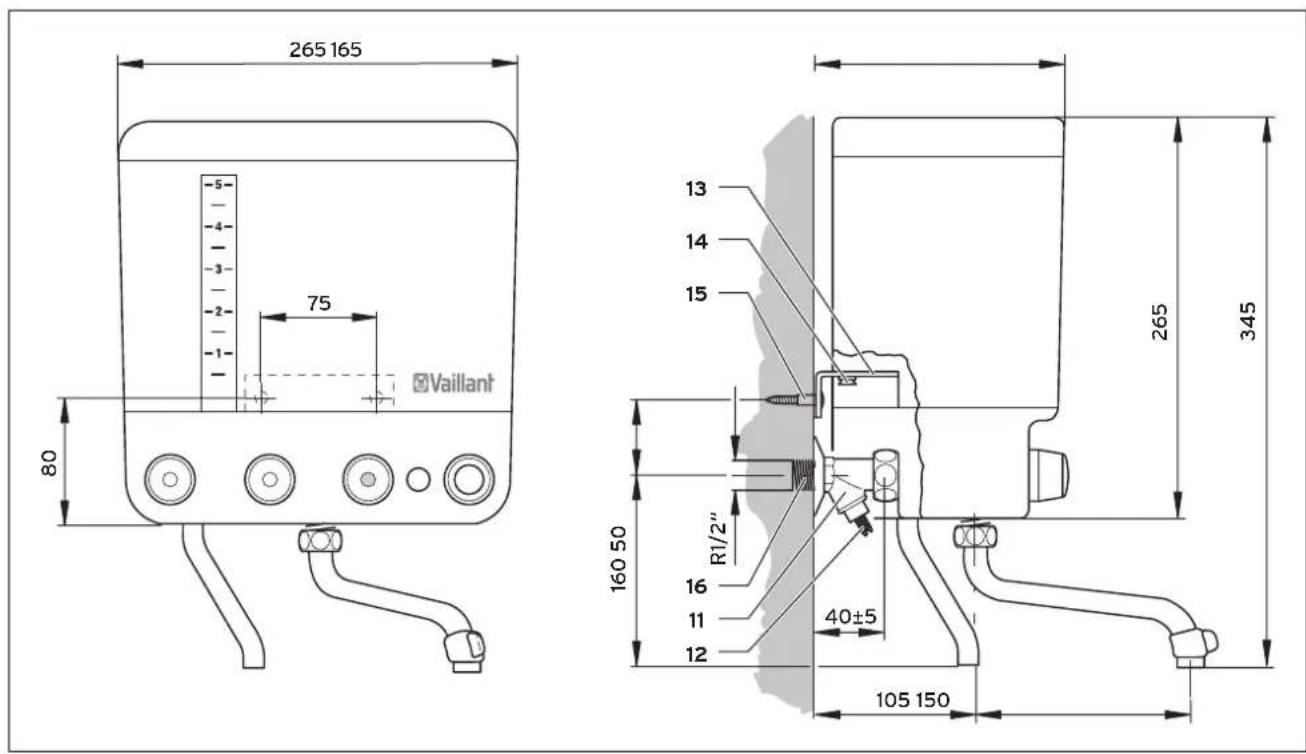

Abb. 4.1 Geräteabmessungen, Montagemaße, Montageelemente
Legende
11 Kaltwasser-Absperrventil
12 Absperschraube
13 Befestigungsbügel
14 Befestigungsschrauben (Gerät)
15 Befestigungsschrauben (Wand)
16 Kaltwasseranschluss R 1/2 (bauseits)
Position 1-10 siehe Seite 3 Abb. 3.1 Bedienelemente
Achtung!
Die mitgelieferten Befestigungselemente (Schrauben, Dubel) sind fur normal tragende Wände vorgesehen.
Verwenden Sie geeignetes Befestigungsmaterial bei andersartiger Wandbeschaffenheit.
Anschluss an Unterputzinstallation
- Legen Sie die Montageschablone waagerecht am bausheitigen Kaltwasseranschluss (16) an.
- Reißen Sie die beiden äußerten Befestigungspunkte (Abstand 75 mm) oberhalb des Kaltwasseranschusses an.
- Bohren Sie zwei Löscher mit 0.5 mm
- Setzen Sie die Dübel ein..
-
Schieber Bin Sie die Rohrmanschette aus Kunststoff auf das Gewinde des Kaltwasser-Absperrventils (11).
-
Bringen Sie das Kaltwasser-Absperrventil am bauseitigen Kaltwasseranschluss an. Die Absperschraube (12) muss nach unten weisen.
- Losen Sie die Befestigungsschrauben (14) am Gerät etwas undnehmen Sie den Befestigungsbügel (13) ab.
- Montieren Sie den Befestigungsbügel mit den beiden Schrauben (15) an der Wand.
- Setzen Sie das Gerät auf den Befestigungsbügel.
- Verbinden Sie das Kaltwasser-Absperrventil mit dem Gerät (beigeführte Dichtung verwenden!).
- Kontrollieren Sie den Wandabstand des Gerätes, undziehen Sie die Befestigungsschrauben (14) an.
Anschluss an Aufputzinstallation
Bei einem Wasseranschluss an einer Aufputzinstallation benötigen Sie einen handelsüblichen R 1/2 Deckenwinkel. Der Deckenwinkel soll mit der Rohrleitung verbunden, aber noch nicht an der Wand festgeschraubt sein.
- Positionieren Sie die Montageschablone waagrecht so unter dem Deckenwinkel, dass die Öffnung des Deckenwinkels mit der Öffnung R 1/2 der Montageschablone fluchtet.
- Reifen Sie die beiden äußerten Befestigungspunkte (Abstand 75 mm) oberhalb des Deckenwinkels an.
- Bohren Sie zwei Löscher mit 0.5 mm.
- Setzen Sie die Düb ein.
- Befestigen Sie den Deckenwinkel gegebenenfalls an der Wand.
Kürzen Sie den Gewindestutzen des Kaltwasser-Absperrventils (11) auf 10-12 mm.
- Schrauben Sie das Kaltwasser-Absperrentil in den Deckenwinkel. Die Absperschraube (12) muss nach unten weisen.
- Losen Sie die Befestigungsschrauben (14) am Gerät etwas und behmen Sie den Befestigungsbügel (13) ab.
- Montieren Sie den Befestigungsbügel mit den beiden Schrauben (15) an der Wand. Falls die Zuführung des Wasserrohres von oben erfolgt, müssen Sie den Befestigungsbügel anpassen.
- Setzen Sie das Gerät auf den Befestigungsbügel.
- Verbinden Sie das Kaltwasser-Absperrventil mit dem Gerät (beigeufige Dichtung verwenden!).
- Kontrollieren Sie den Wandabstand des Gerätes, undziehen Sie die Befestigungsschrauben (14) an.
4.4 Erstinbetriebnahme
- Überprüfen Sie die ordnungsgemäße Montage des Gerätes.
- Stellen Sie die Wasser- und Stromversorgung sicher.
- Offnen Sie das Kaltwasser-Absperrventil (11), indem Sie die Absperschraube (12) gegen den Uhrzeigersinn drehen.
- Drehen Sie den Temperaturwahler (3) auf die „0“-Position.
- Stecken Sie den Netzstecker in die Schutzkontaktsteckdose.
- Spülen Sie das Gerät gut durch, um eventuell Schmutz und Montagerückstände zu entfernen.
- Überprüfen Sie die Funktion des Gerätes bei der Bereitung von warmem sowie von kochendem Wasser gemäß dem Kapitel 3.1 Warmwasser bereit stellen und zapfen.
4.5 Übergabe an den Betreiber
Der Betreiber muss über die Handhabung und Funktion seines Elektro-Kochendwassergerätes VEK 5 L bzw. VEK 5 S unterrichtet werden.
- Übergeben Sie dem Betreiber alle fürihn bestimmten Anleitungen und Gerätepapiere zur Aufbewährung.
- Gehen Sie die Bedienungsanleitung mit dem Betreiber durch und beantwerten Sie gegebenenfalls seine Fragen.
- Weisen Sie den Betreiber insbesondere auf die Sicherheitschinweise hin, die er beachten muss.
- Machen Sie den Betreiber darauf aufmerksam, dass die Anleitung in der Höhe des Gerätes bleiben soll.
5 Werkskundendienst, Herstellergarantie
Werkskundendienst (Deutschland)
für den Betreiber:
Vaillant Werskundendienst
018 05 / 999 - 150
(0,14 €/Min. aus dem deutschen Festnetz, abweichende Preis für Mobilfunkteilnehmer.
Ab 01.03.2010 Mobilfunkpreis max. 0,42 €/Min.)
fur den Fachhandwerker:
Vaillant Profi-Hotline
01805/999-120
(0,14 €/Min. aus dem deutschen Festnetz, abweichende Preis für Mobilfunkteilnehmer.
Ab 01.03.2010 Mobilfunkpreis max. 0,42 €/Min.)
Vaillant Werkskundendienst GmbH (Österreich)
365 TagimJahr,
täglich von 0 bis 24.00 Uhr erreichenbar, österreichweit zum Ortstarif:
Telefon 05 7050 - 2000
Kundendienst (Belgien)
Vaillant SA-NV
Rue Golden Hopestraat 15
1620 Drogenbos
Tel:02/3349352
Herstellergarantie (Deutschland und Österreich)
Herstellergarantie gewähren wir nur bei Installation durch einen anerkannten Fachhandwerksbetrieb.
Dem Eigentümer des Gerätes räumen wir diese Herstel-gerarantine entsprechend den Vaillant Garantiebedingungen ein (für Österreich:
Die aktuellen Garantiebedingungen sind in der jeweils gultigen Preisliste enthalten - siehe dazu auch
www.vaillant.at). Garantiarbeiten werden grundsatzlich nur von unserem Werkskundendienst (Deutschland, Österreich) ausgeführrt.
Wir können Ihnen dazu erfasige Kosten, die Ihnen bei der Durchführung von Arbeiten an dem Gerät während der Garantiezeit entstehen, nur dann erstatten, falls wir Ihnen einen entsprechenden Auftrag erteilt haben und es sich um einen Garantiefall handelt.
5 Werkskundendienst, Herstellergarantie
6 Recycling und Entsorgung
Werksgarantine (Belgien)
Die N.V. VAILLANT gewährleistet eine Garantie von
2 Jahren auf alle Material- und Konstruktsfehler ihrer Produkte ab dem Rechnungsdatum.
Die Garantie wird nur gewährt, wenn folgende Voraussetzungen erfüllt sind:
- Das Gerät muss von einem qualifizierten Fachmann installiert worden sein. Diese ist damit verantwortlich, dass alle geltenden Normen und Richtlinien bei der Installation besteht wurden.
- Wahrend der Garantiezeit ist nur der Vaillant Werkskundendienst autorisiert, Reparaturen oder Veränderungen am Gerät vorzunehmen. Die Werksgarantie erlischt, wenn in das Gerät Teile eingebaut werden, die nicht von Vaillant zugelassen sind.
- Damit die Garantie wirksam werden kann, muss die Garantiekarte vollständig und ordnungsgemäß ausgefüllt, unterscriben und ausreichend frankiert spätestens fünfzehn Tage nach der Installation an uns zürückgeschickt werden.
Während der Garantiezeit an dem Gerät festgestellte Material- oder Fabrikationsfehler werden von unserem Werkskundendienst kostenlos behoben. Für Fehler, die nicht auf den genannten Ursachen berufen, z. B. Fehler aufgrund unsachgemäß Installation oder vorschriftswidriger Behandlung, bei Versto gegen die geltenden Normen und Richtlinien zur Installation, zum Aufstellraum oder zur Belüfung, bei Überlastung, Frosteinwirkung oder normalem Verschleiß oder bei Gewalteinwirkung übernehmen wir keine Haftung.
Wenn eine Rechnung gemäß den allgemeinen Bedingungen des Werkvertrages ausgestellt wird, wird diese ohne vorherige schriftliche Vereinbarung mit Dritten (z. B. Eigentümer, Vermieter, Verwalter etc.) an den Auftraggeber oder/und den Benutzer der Anlage gerichtet; dieser übernimmt die Zahlungsverpflichtung. Der Rechnungsbetrag ist dem Techniker des Werskunden-dienstes, der die Leistung erbracht hat, zu erstatten. Die Reparatur oder der Austausch von Teilen während der Garantie verlangert die Garantiezeit nicht. Nicht umfasst von der Werksgarantie sind Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Ansprüche auf Schadenersatz. Gerichtsstand ist der Sitz unseres Unternehmens.
Um alle Funktionen des Vaillant Gerätes auf Dauer sicherzustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen bei Wartungs- und Instandhaltungsarbeiten nur Original Vaillant Ersatzteile verwendet werden!
6 Recycling und Entsorgung
Sowohl Ihr Vaillant Elektro-Kochendwassergerät als auch die zugehörige Transportverpackung bestehen zum weitaus überwiegenden Teil aus recyclefähigen Rohstoffen.
Verpackung
Die Entsorgung der Transportverpackung überlassen Sierette dem Fachhandwerksbetrieb, der das Gerätinstalliert hat.
Gerat
Ist Ihr Vaillant Gerät mit diesen Zeichen gekennzeichnet (Typenschild), dann gehört es nach Ablauf der Nutzungsdauer nicht in den Hausmüll.
Sorgen Sie in thisem Fall davon, dass Ihr Vaillant Gerät sowie die ggf. vorhandenen Zubehore nach Ablauf der Nutzungsdauer einer ordnungsgemänen Entsorgung zugeführrt werden.
Da these Vaillant Gerat unter das Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträge Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG) fällt, ist eine kostenlose Entsorgung bei einer communitalen Sammelstelle vorgesehen.
7 Technische Daten
7.1 Typenübersicht
Tab. 7.1 Typenübersicht
| Geräte-bezeichnung | Vallant Art.-Nr. | Farbe | Leistungs-aufnahme [kW] | Netzspannung [V~] | Inhalt [I] | Ausführung |
| VEK 5 L | 005122 weiß/hellgrau | 2,4 | 230 5 | Elektro-Kochendwassergerät mit Fortkoch-Automatik, Trockengehschutz, Kontrollampe, Summer für Kochendwasser-Meldung, Kaltwasser-Absperrventil, Schwenkauslauf, Befestigungsbügel | ||
| 005124 weiß | ||||||
| VEK 5 S 005 | 121 beige/braun | 2,0 | wie VEK 5 L jedoch ohne Summer für Kochendwasser-Meldung | |||
7.2 Geratedaten und Geratemerkmale
Tab. 7.2 Geratedaten
| Abmessungen | H x B x T345 mm x 265 mm x 165 mm (siehe Abb. 4.1) |
| Gewicht mit 5 I Wasser 8 kg | |
| Länge der elektrischen Anschlussleitung | 0,6 m |
| Aufheizzeiten1 I auf kochend5 I auf kochend | ca. 2 minca. 11 min |
| zulässiger Betriebsüberdruck O MPa (0 bar) | |
| max. Einlasswasserdruck 1 MPa (10 bar) | |
| Kaltwasseranschluss R 1/2 | |
Tab. 7.3 Gerätemerkmale
| Bauart | offenes Gerät (drucklos)zur Versorgung einer Zapfstelle;für Übertischmontage |
| Ausführung | Wasserbehälter aus temperatur-beständigem Kunststoff |
| Sicherheit | entspricht deutschen und österreichischenSicherheitsbestimmungen;funkentstört |
| Entnahme-Armatur im Gerät eingebaut | |
Elektrische waterverwarmer
VEK5L
VEK5S
Inhoudsopgave
7 Technische gegevens 9
7 Technische gegevens
7.1 Typeoverzicht
Vaillant Austria GmbH
Forchheimergasse 7 A-1230 Wien Telefon 05/7050-0
Telefax 05/7050-1199 www.vaillant.at info@vaillant.at
Vaillant GmbH
Berghauer Str. 40 42859 Remscheid Telefon 0 21 91/18-0
Telefax 0 21 91/18-28 10 www.vaillant.de info@vaillant.de
