GEBRUIKSAANWIJZING WKL 2002 AEG

Gebruiks- en Montagehandleiding

Nederlandsls

Convector

1. Gebruiksaanwijzing 12

1.1 Toestel inschakelen 12
1.2 Verwarming inschakelen 12
1.2.1 Vorstvrij-stand 12
1.2.2 Begrenzing van de thermostat 12
1.3 Veiligheidsaanwijzingen 12
1.4 Onderhoud 12

1. Montageaanwijzing 13

2.1 Montage van de wandhouder 13
2.2 Bevestiqing van de convector 13
2.3 Elektrische aansluiting 14

3.Garantine 14

3.1 Milieu en recycling 14

Obsah Cesky

1. Návod k použiti 18

1.1 Zapnuti pristroje 18
1.2 Topeni 18

1.2.1 Ochrana proti zamrznuti 18
1.2.2 Omezeni regulatoru teploty 18

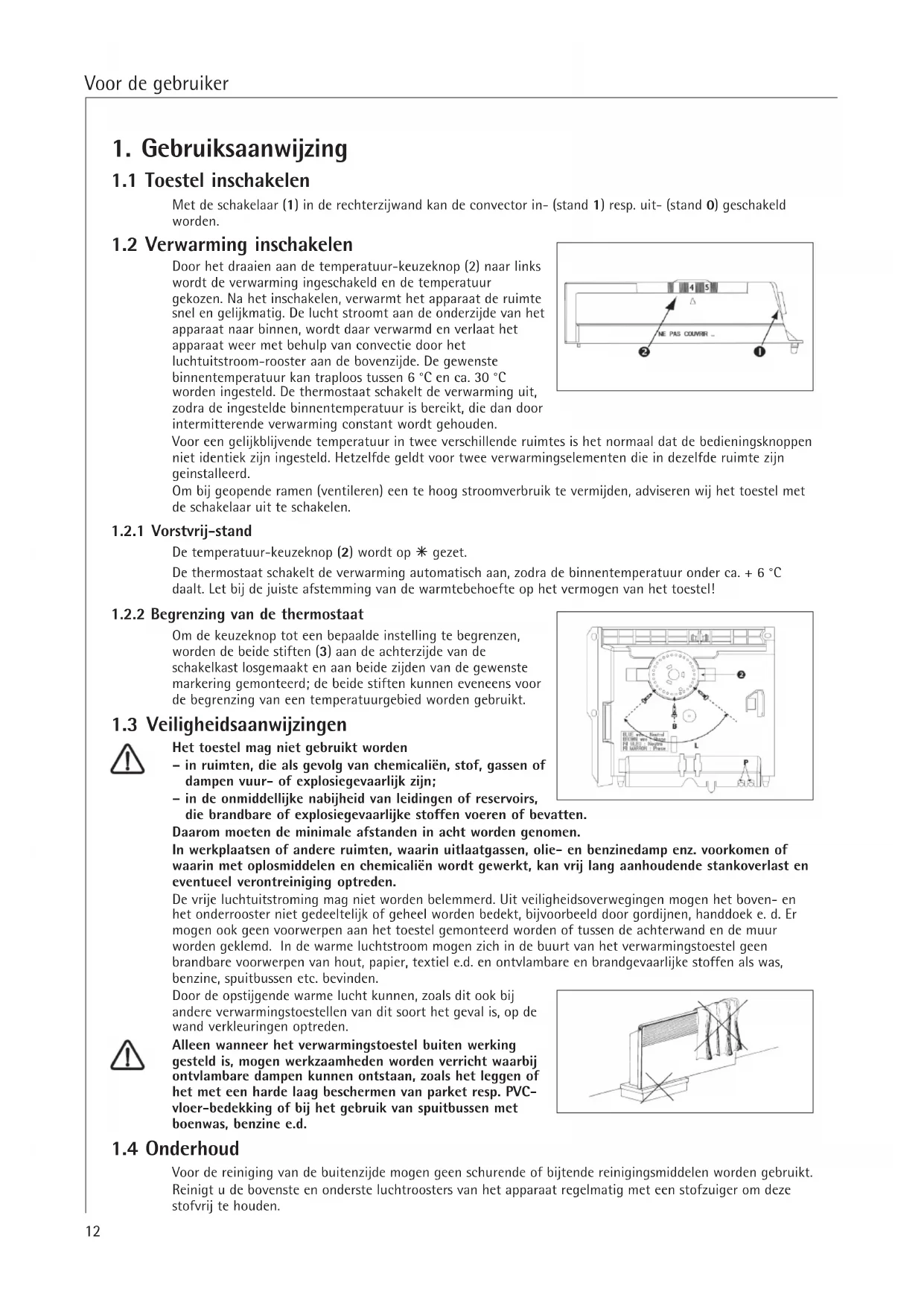

1. Gebruiksaanwijzing

1.1 Toestel inschakelen

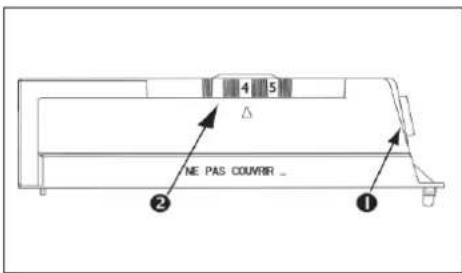

Met de schakelaar (1) in de rechterzijwand kan de convector in- (stand 1) resp.uit-(stand 0) geschakeld worden.

1.2 Verwarming inschakelen

Door het draaien aan de temperatuur-keuzeknop (2) waar links wordt de verwarming ingeschakeld en de temperatuur gckozen. Na het inschakelen, verwarmt het apparaat de ruimte snel en gelijkmatig. De lucht stroom aan de onderzijde van het apparaat maar binnen, worden daar verwarmd en verlaat het apparaat weeer met behulp van convectie door het luchtuitstroom-rooster aan de bovenzijde. De gewenste binnentemperatuur kan traploos+tussen 6^ en ca. 30^ worden ingesteld. Dethermostat schakelt de verwarming uit, zodra de ingestelde binnentemperatuur is bereikt, die dan door intermitterende verwarming constant worden gezhonden.

Voor een gewelijkblijvende temperatuur in twee verschillende ruimtes is het normal dat de bedieningsknuppen Niet identiek zijn ingesteld. Hetzelfde geldt voor twee verwarmingselementen die indezelfde ruimte zijn geinstalleerd.

Om bij geopende ramen (ventileren) een te hoog stroomverbruik te vermijden, adviseren wij het toestel met de schakelaar uit te schakelen.

1.2.1 Vorstvrij-stand

De temperatuur-keuzeknop (2) worden op gezet.

De thermostaat schakelt de verwarming automatisch aan, zodra de binnentemperatuur onder ca. +6^ daalt. Let bij de juiste afstemming van de warmtebehoefte op het vermogen van het toestel!

1.2.2 Begrenzing van de thermostat

Om de keuzeknop tot een bepaalde instelling te begrenzen, worden de beiden stiften (3) aan dechterzijde van de schakelkast losgemaakt en aan beiden zijden van de gewenste marketing gemonteerd; de beiden stiften konnen eveneens voor de begrenzing van een temperatuurgebied worden gebruikt.

1.3 Veiligheidsaanwijzingen

Het toestel mag nicht gebruikt worden

• in ruimten, die als gevolg van chemicaliën, stof, gassen of dampen vuur- of explosiegevaarlijk়n;
• in de onmiddellijke nabijheid van leidingen of reservoirs, die brandbare of explosiegevaarlijke stoffen voeren of bevatten.

Daarom moeten de minimale afstanden in acht worden genomen.

In werkplaatsen of andere ruimten, waarin uitlaatgassen, oli- en benzinedamp enz. voorkomen of waarin met oplosmiddelen en chemicalien worden gewerkt, kan vrij lang aanhoudende stankoverlast en eventucl verontreiniging optreden.

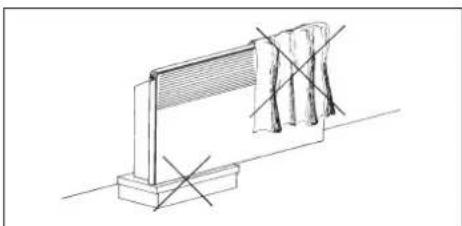

De vrije luchtuitstroming mag Niet worden belemmerd. Uit veiligheidsoverwegingen mogen het boven- en het onderrooster Niet gedeeltelijk of geheel worden bedekt, bijvoorbeeld door gordijnen, handdoek e. d. Er mogen ook geen voorwerpen aan het toestel gemonteerd worden ofussen dechterwand en de muur worden geklemd. In de warme luchtstroom mogen zich in de buurt van het verwarmingstoestel geen brandbare voorwerpen van hout, papier, textiel e.d. en ontvlambare en brandgevaarlijke stoffen als was, benzine, spuitbussen etc. bevinden.

Door de opstijgende warme lucht kennen, zaals dit ook bij andere verwarmingstoestellen van dit soort het geval is, op de wand verkleuringen optreden.

Alleen wonneer het verwarmingstoestel buiten werkig gesteld is, mogen werkzaamheden worden verricht waar bij ontvlambare dampen+kunnen ontstaan, zoals het leggen of het met een harde laag beschermen van parket resp. PVCvloer-bedekking of bij het gebruik van spuitbussen met boenwas, benzine e.d.

1.4 Onderhoud

Voor de reiniging van de buitenzijde mogen geen schurende of bijtende reinigingsmiddelen worden gebruikt. Reinigt u de bovenste en onderste luchtroosters van het apparaat regelmatig met een stofzuiger om deze stofvrij te houden.

2. Montageaanwijzing

De montage en de aansluiting van deze AEG convectoren要去en door een installerateur worden uitgevoerd, waar bij deze montagevoorschriften要去en worden opgevolgd.

De montagevoorschriften horen bij het toestel en要去en door de eigenaar zorgvuldig worden bewaard. Wanner het apparaat van eigenaar wisselt,要去en deze aan de neue eigenaar worden overhandigd.

AEG convectoren zijn elektrische direct-verwarmers die aan de wand worden bevestigd en vooral voor de verwarming vankleineruimtes geschikt zich,zoals werkruimtes,keukens,badkamers,wasruimtes e.d.

Bij de ingebruikname van het toestel, kan er een vreme reuk ontstaan, die echter na korte tijd verdwijnt. Even extra ventileren lost dit tijdelijke ongemak eenvoudig op.

De convector worden compleel met aansluitkabel en stekker geleverd. (Uitzondering: WKL502 C tot WKL3002 C) Het verwarmingstoestel mag Niet direct onder een wandcontactdoos worden bevestigd!

2.1 Montage van de wandhouser

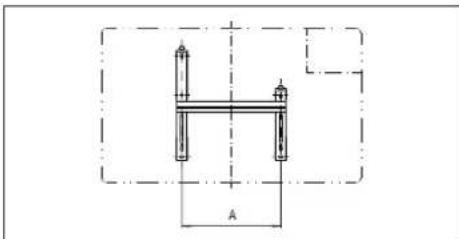

De wandhouser is middelpunt-georienteerd (zie afbeelden en onderstaande tabel).

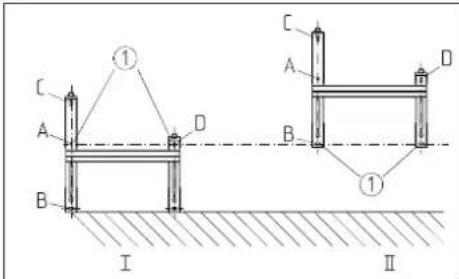

De wandhouser kan als sjabloon voor de bevestiging dieren en waarbij zorgen voor de moodzakelijkke afstand tot de vloer. Zet het dragend frame op de vloer en markeer de onderste boorgaten (①) , die overeenkomen met de gaten A en D (I).

Type WKL WKL WKL WKL WKL WKL WKL WKL
	502 752	1002 1502	2 2002 2502	3002
Aansluitvermogen W 500 750 1	000 1500	2000 2500	3000
Breedte mm 370 370 445 590 7	40 890 1036
Hoopte mm 450 450 450 450 450	50 450 450
Diepte mm 78 78 78 78 78 78	8
inclusief wandbevestigting 100 100 100	100 100 100	100 100 100	100 100
Maat A	121 121	1 195 343	491 639 790
Gewicht kg	4,1 4,1	4,7 6,1 7,4	8,1 10,0

Til daarna de wandhouser op en wel zo, dat de gaten B in de wandhouser overeenstemmen met de zojuist gemarkeerde punten (①). U=kunt nu door de boorgaten C en D in de wandhouser heen de beiden bovenste gaten voor de wandbevestiging markeren (II). Boor daarna de gaten,plaats de pluggen en bevestig de wandhouser met 4 schroeven.

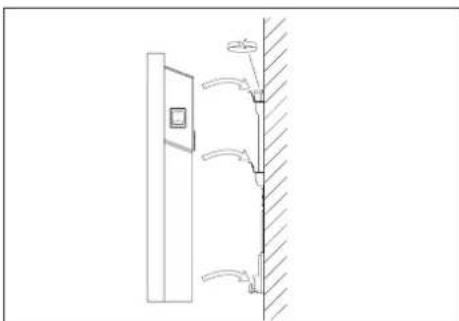

2.2 Bevestiging van de convector

De convector worden met de vier ophangsleuven, aan de awhilezijde van het toestel, opgechangen aan de wandbeugel. Om het toestel vast te zetten is het voldoende de nijlon schroef (4) op een van de tweve bovenste bevestigingen een halve slag te verdraaien.

Bij eventuele demontage, draait U eerst de schroef een halve slag los enervoigens haalt U het toestel uit de ophangsleuven.

2.3 Elektrische aansluiting

Het apparaat is bestemd voor wisselspanning 230 V.

Neem de NEN 1010, de voorschriften van uw elektriciteitsbedrijf en die op het typeplaatje in acht.

Elektrische bevieging!

De convectoren vallen in veiligheidsklasse II (回) en+zijn spatwaterdicht (AP24).

Houdt u zich aan de gegevens op het typeplaatje!

De opgegeven spanning moet met de netspanning overeenstemmen. Kies een toevoer-leiding met voldoende doorsnede. Voor de aansluiting moet op een afstand van minimaal 10cm aan de zijkant van het verwarmingstoestel een stopcontact of een apparatencontactdoos voor een vaste aansluiting worden geinstallcerd.

De vast aangelegde elektrische installmentie moet volgens de bepalingen van de fabrikant met een omnipolaire schakelinstallatie uitgerust worden die een contactopeningsafstand van minstens 3mm heeft.

Bij onzichtbare beschadigingen van het aansluitsnoer van het apparaat dien dit door de fabrikant of zich klantendienst of een gekwalificiered vakman verrangen te worden om gevaar te voorkomen.

In het algemeen geldt:

Bij de installmentie van het verwarmingstoestel in ruimtes met een badkuip en/of douchebak moet de veiligheidszone volgens NEN 1010 art. 727 overeenkomstig de specificaties op het typeplaatje van het toestel in acht worden genomen.

Veiligheidsinstallatie

De convectoren bezitten eeneiligeids-thermostat (STB), die bij gevaar de verwarming uitschakelt. Wanncr de oververhittingsbeschemming het apparaat heeft uitgeschakeld, kan de storing worden verholpen (b.v. afgedekte luchtuitstroomopening).

Na een afkoelingsperiode van een pau minuten kan het apparaat weeer worden ingeschakeld. Wanner de oververhittingsbescherming bij het opnieuw in gebruik nemen weer aanslaat, moet een bevoegde servicemonteur worden geraadpleegd om de storing op te heffen.

Let op:

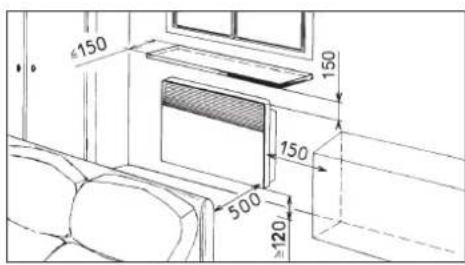

Let op de veiligheidsafstanden (mm) overeenkomstig navolgende afbeelden.

3. Garantie

Aanspraak op garantie bestaat uitsluitend in het land waar het toestel gekocht is.

U dient zich te wenden tot de vestiging van AEG of de importeur hiervan in het betreffende land.

De montage, de electrische installatie, het onderhoud en de eerste inbedrijfname mag uitsluitend worden uitgevoerd door gekwalificiered personeel.

De fabrikant is Niet aansprakelijk voor defecte toestellen, welke Niet volgens de bijgeleverde gebruiksen montageaanwijzing zijn aangesloten of worden gebruikt.

3.1 Milieu en recycling

Wij verzoeken u ons bij de bescherming van het milieu behulpzaam te+zijn. Verwijder de verpakking waarom overeenkomstig de voor de afvalverwerking geldende nationale voorschriften.
