WKL 2002 - Chauffage AEG - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil WKL 2002 AEG au format PDF.
| Type de produit | Convecteur électrique mural |
| Marque | AEG |
| Modèle | WKL 2002 |
| Puissance nominale | 2000 W |
| Alimentation | 230 V ~ 50 Hz |
| Classe de protection | Classe II (double isolation) |
| Indice de protection | IP24 (protection contre les projections d'eau) |
| Dimensions (L x H x P) | 740 x 450 x 78 mm (avec support mural: 100 mm de profondeur) |
| Poids | 7,4 kg |
| Plage de température | 6 °C à 30 °C réglable en continu |
| Protection antigel | Oui, maintient automatiquement une température minimale de 6 °C |
| Limitation du régulateur | Possible via deux pions amovibles sur la face arrière |
| Type de chauffage | Convection naturelle |
| Longueur du câble | Environ 1,5 m (avec fiche) |
| Montage | Mural, avec support fourni |
| Distance de sécurité minimale | Ne pas recouvrir, laisser un espace libre devant l'appareil |
| Nettoyage | Grilles avec aspirateur; carrosserie avec chiffon doux, pas de produits abrasifs |
| Sécurité | Limiteur de température de sécurité à réarmement automatique |
| Raccordement électrique | Prise de courant ou boîtier de raccordement fixe à au moins 10 cm de l'appareil |
| Garantie | Valable dans le pays d'achat, contacter le service après-vente AEG |
| Recyclage | Emballage et appareil en fin de vie: suivre les règles nationales de traitement des déchets |
FOIRE AUX QUESTIONS - WKL 2002 AEG
Questions des utilisateurs sur WKL 2002 AEG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice WKL 2002 - AEG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WKL 2002 de la marque AEG.
MODE D'EMPLOI WKL 2002 AEG
Notice d'utilisation et de montage
Français
Convector
- Notice d'utilisation 9
1.1 Mettre l'appareil en service 9
1.2 Chauffage 9
1.2.1 Protection contre le gel 9
1.2.2 Limitation du régulateur de tempéature 9
1.3 Regles de sécurité 9
1.4 Entretien et maintenance 9
- Notice de montage 10
2.1 Montage du support mural 10
2.2 Fixation du convecteur 10
2.3 Raccordement electrique 11 Dispositif de sécurité 11
- Garantie 11
3.1 Environnement et recyclage 11
Índice Espanol

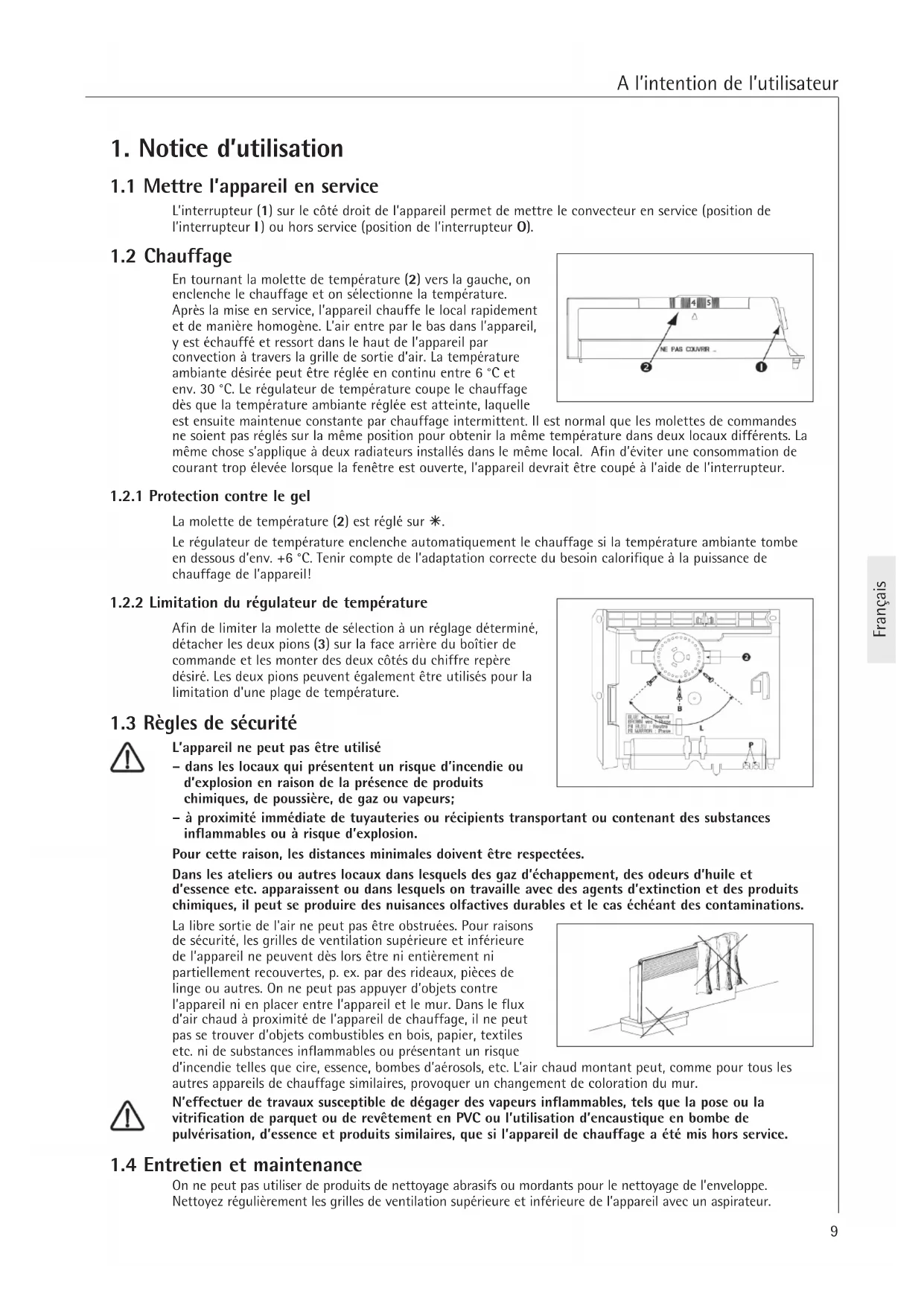

1. Notice d'utilisation
1.1 Mettre l'appareil en service

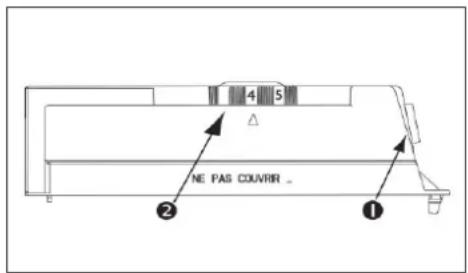

L'interrupteur (1) sur le cote droit de l'apparil permet demettre le convecteur en service (position de I'interrupteur I) ou hors service (position de I'interrupteur O).
1.2 Chauffage
En tournant la molette de température (2) vers la gauche, on enclenché le chauffage et on seLECTIONne la température.
Après la mise en service, l'appareil chauffe le local rapidement et de manière homogène. L'air entre par le bas dans l'appareil, y est échauffé et ressort dans le haut de l'appareil par convection à travers la grille de sortie d'air. La température ambiente désirée peut être régée en continu entre 6^ et env. 30^ . Le régulateur de température coupe le chauffage des que la température ambiente régée est atteinte, laquelle
est ensuite maintainue constante par chauffage intermittent. Il est normal que les molettes de commandes ne soient pas regles sur la meme position pour obtenir la meme temperature dans deux locaux differents. La meme chose s'applique a deux radiateurs installés dans le meme local. Afin d'eviter une consommation de courant trop elevée lorsque la fenetre est ouverte, l'appareil devrait etre coupé a I'aide de I'interrupteur.
1.2.1 Protection contre le gel
La molette de température (2) est régèle sur
Le régulateur de température enclenché automatiquement le chauffage si la température ambiente tombe en dessous d'env. +6 °C. Tenir compte de l'adaptation correcte du besoin calorifique à la puissance de chauffage de l'appareil!
1.2.2 Limitation du régulateur de température

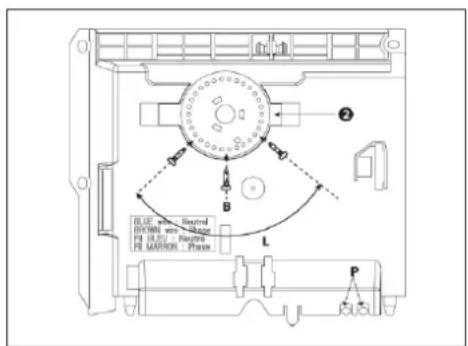

Afin de limiter la molette de selection à un réglage déterminé, detacher les deux pions (3) sur la face arrière du boitier de commande et les monter des deux cots du chiffre repéré désire. Les deux pions peuvent également être utilisés pour la limitation d'une plage de température.
1.3 Règles de sécurité
L'appareil ne peut pas etre utilise
-dans les locaux qui presentent un risque d'incendie ou d'explosion en raison de la presence de produits chimiques, de poussiere, de gaz ou vapeurs;
- à proximé immediate de tuyauteries ou récients transportant ou contenant des substances inflammables ou à risque d'explosion.
Pour cette raison, les distances minimales doivent etre respectees.
Dans les ateliers ou autres locaux dans lesquels des gaz d'échémpement, des odeurs d'huile et d'essence etc. apparaissent ou dans lesquels on travaille avec des agents d'extinction et des produits chimiques, il peut se produit des nuisances olfactives durables et le cas échéant des contaminations.

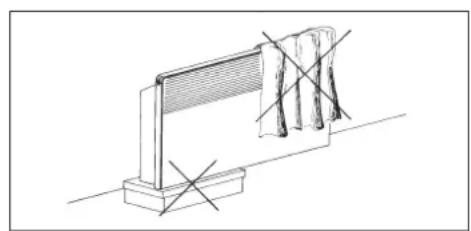

La libre sortie de l'air ne peut pas etre obstruées. Pour raisons de sécurité, les grilles de ventilation supérieure et inférieure de I'appareil ne peuvent des lors etre ni entierement ni partiellement recouvertes, p.ex. par des rideaux, pieces de linge ou autres. On ne peut pas appuyer d'objects contre I'appareil ni en placer entre I'appareil et le mur. Dans le flux d'air chaud a proximite de I'appareil de chauffage, il ne peut pas se couver d'objects combustibles en bois, papier, textiles etc. ni de substances inflammables ou presentant un risque
d'incendie telles que ciere, essence, bombes d'aerosols, etc. L'air chaud montant peut, comme pour tous les autres apparèils de chauffage similaires, provoquer un changement de coloration du mur.
N'effectuer de travaux susceptible de dégager des vapeurs inflammables, tels que la pose ou la vitrification de parquet ou de revêtement en PVC ou l'utilisation d'encaustique en bombe de pulverisation, d'essence et produits similaires, que si l'appareil de chauffage a été mis hors service.
1.4 Entretien et maintenance
On ne peut pas utiliser de produits de nettoyage abrasifs ou mordants pour le nettoyage de l'enveloppe. Nettoyez régulièrement les grilles de ventilation supérieure et inférieure de l'appareil avec un aspirateur.
2. Notice de montage
Le montage et le raccordement des convecteurs AEG doivent être effectuels par un spécialiste dans le respect de ces instructions de montage.
Les instructions de montage font partie de l'appareil et doivent être conservées avec soin par son propriétaire. En cas de changement de propriété, elles doivent être remises au propriétaire suivant.
Les convecteurs AEG sont des apparéils de chauffage électricque direct qui se fixent au mur et convennent particulièrement pour le chauffage de petits locaux tels qu'un local de bricolage, une cuisine, une salle de bains, une buanderie, etc.
La première mise en service de l'appareil donne lieu à une formation d'odeurs, aussi est-il nécessaire de veiller à une ventilation suffisante du local (p. ex. fenêtre entrebaillée).
Le convecteur est livre complet avec cable de raccordement et fiche. (Exception: WKL502 C à WKL3002 C)
L'appareil de chauffage ne peut pas etre place directement a coted'une prise de courant murale!
2.1 Montage du support mural

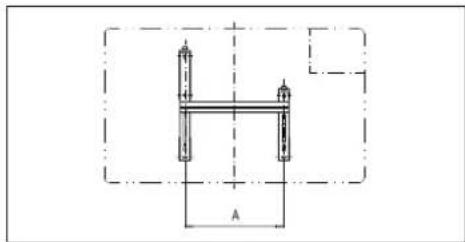

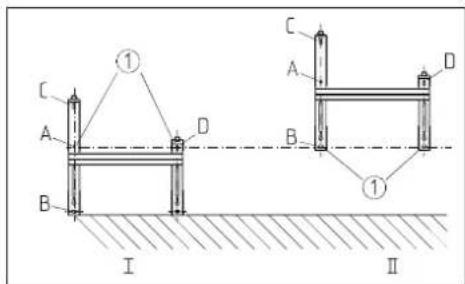

Le support mural est basé sur un point central (voir illustration et tableau ci-dessous). Il peut lui-même servir de gabarit pour la fixation et garantir ainsi la distance nécessaire par rapport au sol. Posez le support mural sur le sol et dessinez l'emplacement des trous inférieurs (①), correspondant aux trous A et D (I).
| Type WKL WKL WKL WKL WKL WKL WKL WKL | ||||||
| 502 752 | 1002 1502 | 2 2002 25 | 02 3002 | |||
| Puisance nominale W 500 750 | 1000 1500 | 2000 2500 | 3000 | |||
| Largeur mm 370 370 445 590 740 890 1036 | ||||||
| Hauteur mm 450 450 450 450 450 | 50 450 450 | |||||
| Profondeur mm 78 78 78 78 78avec support mural 100 100 | 78 78100 100 100 100 | 00 100 100 | ||||
| Dimension A 121 121 195 343 | 491 639 790 | |||||
| Poidskg | 4,1 4,1 | 4,7 6,1 7,4 | 8,1 10,0 | |||
Soulevez ensuite le support mural, à savoir de telle façon que les trouss B dans le support mural coincident avec les points (1) que vous venez de dessiner.
Vous pouvez maintainant dessiner à travers les trouc C et D dans le support mural les deux trouc supérieurs pour la fixation murale (II).
Forer ensuite les troux, placer les chevilles et fixer le support mural avec 4 vis.
2.2 Fixation du convecteur

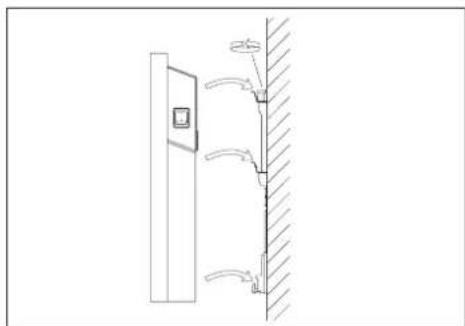

Accrochez le convecteur par ses fentes d'accrochage situées à la face arrrière de l'appareil simultanément sur les 4 languettes du support mural et poussez-le vers le bas pour le bloquer en position. Tournez ensuite le boulon de blocage (4) du support mural dans le sens des aiguilles d'une montre jusqu'à la butée; la fixation est alors verrouillée.
Pour détacher le convecteur, vous devez effectuer dans l'ordre inverse les mesures qui viennent d'être décrites.
2.3 Raccordement electrique
L'appareil est concu pour le courant alternatif 230 V.
Respectez les stipulations NFC 15 100, les prescriptions de votre entreprise de distribution d'électricité et de la plaque signalétique. Ne pas installer l'appareil sous une prise de courant.
Sécurité électrique!
Les convecteurs possedent la classe de protection II ( l ) et la Protection contre les projections (IP24).
Tenir compte de la plaque signalétique!
La tension indiquée doit correspondre à la tension de reseau. Sélectionner une section suffisante pour le conducteur d'alimentation. Pour le raccordement, une prise de courant ou un boitier de raccordement d'appareil pour raccordement fixe doit être installé à distance d'au moins 10 cm sur le côte de l'appareil de chauffage.
Conformément aux conditions de construction, l'installation électrique posée à demeure doit être équipée d'un dispositif de commutation omnipolaire ayant une ouverture de contact de 3mm au moins.
Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
Lors de l'installation de l'appareil de chauffage dans des locaux équipés d'une baignoire ou d'une douche, tenir compte du volume de protection suivant NF C 15 100 en respectant les indications sur la plaque signalétique.
Pour les appareils équipés d'une prise de courant et commercialisés en France, il est obligatoire de couper la prise de courant pour effectuer le raccordement électrique.
Dispositif de sécurité
Les convecteurs possèdent un limiteur de température de sécurité qui coupe le chauffage en cas de danger. Si la protection contre les températures excessives a déclenché, la cause doit être éliminée (p. ex. ouverture de sortie d'air bouchée).
Après un temps de refroidissement de quelques minutes, l'appareil se remet en service. Si la protection contre les températures excessives se déclenché à nouveau après la remise en service, un service après-vente autorisé doit être charge d'éliminer le défaut.
Attention!

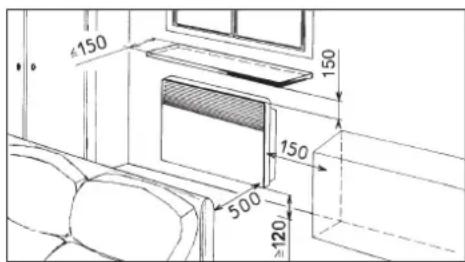

Respecter les distances de sécurité (mm) suivant l'illustration suivante.
3. Garantie
La garantie est a faire valor dans le pays ou l'appareil a ete achete. A cette fin, veuillez prende contact avec la filiale AEG concennee, a defaut l'importateur agreé.
Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à réaliser par un installateur qualifié.
Le fabricant ne saurait etre rendu responsable des dommages causés par un appeareil qui n'aurait pas ete instalé ou utilise conformément à la notice de montage et d'utilisation jointe a l'appareil.
3.1 Environnement et recyclage
Nous you demandons de oua aidar a preserver l'environnement. Pour ce faire, merci de you debarrasser de I'emballage conformement aux regles nationales relatives au traitement des dechets.
