GEBRUIKSAANWIJZING Yazz DD2822 DIRT DEVIL

Risque de blessures ! N'utilisez jamais un appareil défectueux ! Avantde chercher la cause de l'anomalie, éteignez l'appareil et débranchez lafiche de la prise électrique.Problème Cause possible / solutionsL'appareil cesse soudain d'aspirer.La protection contre les surchauffes s'est déclen-chée (certainement à cause d'une obturation des canaux d'aspiration ou pour une raison sem-blable). 1. Arrêtez l'appareil et débranchez-le. 2. Éliminez la cause de la surchauffe (p. ex. en démontant le tube télescopique et le tuyau d'aspiration pour en retirer ce qui cause l'ob-turation). 3. Attendez quelques 45 minutes que l'appareil ait refroidi. 4. Une fois l'appareil refroidi, vous pouvez le re-mettre en marche.Lors de l'utilisation du suceur long et souple, un siffle-ment se fait en-tendre et la puis-sance d'aspiration diminue nettement.La sous-pression dans l'aspirateur est trop éle-vée. C'est pourquoi la soupape de sécurité s'est déclenchée dans l'aspirateur.Ouvrez le variateur mécanique de puissance pour que la soupape ne se déclenche plus.Problème Cause possible / solutionsLe résultat de l'aspi-ration n'est pas satisfai-sant mal-gré un fonction-nement correct.Le variateur mécanique de puissance (Fig. 6) est ouvert.Refermez le variateur mécanique de puissance (Fig. 6).Le suceur ou la brosse mis en place n'est pas adéquat.Changez le suceur ou la brosse, ZChapitre 2.1, « Assemblage de l'appareil et choix des suceurs adaptés au type de sol ».Le commutateur de la brosse combinée se trouve dans une position qui ne convient pas pour le type de sol (Fig. 8 – 9). Corrigez la position de la semelle de la brosse combinée en appuyant sur le commutateur de la brosse combinée (Fig. 8 – 9).Le bac à poussière est plein.Videz et nettoyez le bac à poussière ZChapitre 3.1, « Vider le compartiment à poussière et nettoyer les filtres ».Les filtres sont encrassés. Nettoyez les filtres, ZChapitre 3.1, « Vider le comparti- ment à poussière et nettoyer les filtres » et ZChapitre 3.2, « Nettoyage / Remplacement du filtre de sortie d'air ». Le suceur, le tube télescopique ou le flexible sont bou-chés.Débouchez-les. Si nécessaire, utilisez à cet effet un long morceau de bois (p. ex. un manche à balai). REMARQUE: Prenez contact avec le Service Après-Vente de Dirt Devil si vous nepouvez pas remédier vous-même à l'anomalie au moyen de ce tableau (ZPage 46, « International Service »). Type d'appareil : Aspirateur-traîneau sans sacNom du modèle : YAZZNuméro du modèle : DD 2822 [-0/-1/.../-8/-9]Tension : 220-240 V ~, 50/60 HzPuissance : 1 000 WVolume utile maximal du bac à poussière : Env. 2,5 litreLongueur du cordon : Env. 5 m Poids : Env. 4,5 kg DD 2822.book Seite 21 Montag, 22. Dezember 2014 11:55 1122 1 Veiligheidsinstructies 1 Veiligheidsinstruc ties

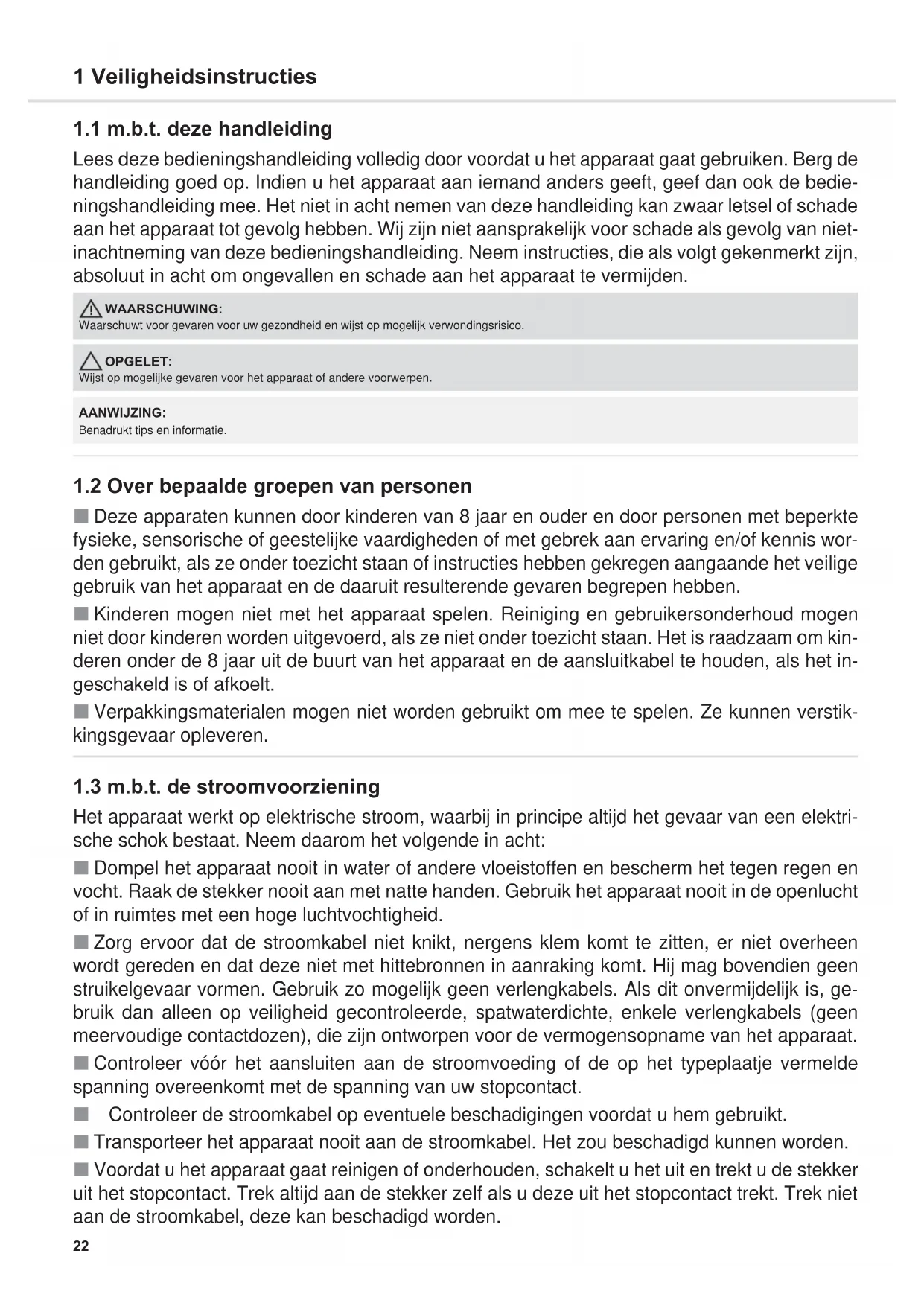

1.1 m.b.t. deze handleiding

Lees deze bedieningshandleiding volledig door voordat u het apparaat gaat gebruiken. Berg de handleiding goed op. Indien u het apparaat aan iemand anders geeft, geef dan ook de bedie- ningshandleiding mee. Het niet in acht nemen van deze handleiding kan zwaar letsel of schade aan het apparaat tot gevolg hebben. Wij zijn niet aansprakelijk voor schade als gevolg van niet- inachtneming van deze bedieningshandleiding. Neem instructies, die als volgt gekenmerkt zijn, absoluut in acht om ongevallen en schade aan het apparaat te vermijden.

1.2 Over bepaalde groepen van personen

Deze apparaten kunnen door kinderen van 8 jaar en ouder en door personen met beperkte fysieke, sensorische of geestelijke vaardigheden of met gebrek aan ervaring en/of kennis wor- den gebruikt, als ze onder toezicht staan of instructies hebben gekregen aangaande het veilige gebruik van het apparaat en de daaruit resulterende gevaren begrepen hebben. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd, als ze niet onder toezicht staan. Het is raadzaam om kin- deren onder de 8 jaar uit de buurt van het apparaat en de aansluitkabel te houden, als het in- geschakeld is of afkoelt. Verpakkingsmaterialen mogen niet worden gebruikt om mee te spelen. Ze kunnen verstik- kingsgevaar opleveren.

1.3 m.b.t. de stroomvoorziening

Het apparaat werkt op elektrische stroom, waarbij in principe altijd het gevaar van een elektri- sche schok bestaat. Neem daarom het volgende in acht: Dompel het apparaat nooit in water of andere vloeistoffen en bescherm het tegen regen en vocht. Raak de stekker nooit aan met natte handen. Gebruik het apparaat nooit in de openlucht of in ruimtes met een hoge luchtvochtigheid. Zorg ervoor dat de stroomkabel niet knikt, nergens klem komt te zitten, er niet overheen wordt gereden en dat deze niet met hittebronnen in aanraking komt. Hij mag bovendien geen struikelgevaar vormen. Gebruik zo mogelijk geen verlengkabels. Als dit onvermijdelijk is, ge- bruik dan alleen op veiligheid gecontroleerde, spatwaterdichte, enkele verlengkabels (geen meervoudige contactdozen), die zijn ontworpen voor de vermogensopname van het apparaat. Controleer vóór het aansluiten aan de stroomvoeding of de op het typeplaatje vermelde spanning overeenkomt met de spanning van uw stopcontact. Controleer de stroomkabel op eventuele beschadigingen voordat u hem gebruikt. Transporteer het apparaat nooit aan de stroomkabel. Het zou beschadigd kunnen worden. Voordat u het apparaat gaat reinigen of onderhouden, schakelt u het uit en trekt u de stekker uit het stopcontact. Trek altijd aan de stekker zelf als u deze uit het stopcontact trekt. Trek niet aan de stroomkabel, deze kan beschadigd worden. WAARSCHUWING: Waarschuwt voor gevaren voor uw gezondheid en wijst op mogelijk verwondingsrisico. OPGELET: Wijst op mogelijke gevaren voor het apparaat of andere voorwerpen. AANWIJZING: Benadrukt tips en informatie. DD 2822.book Seite 22 Montag, 22. Dezember 2014 11:55 1123 1 Veiligheidsinstructies

1.4 m.b.t. het doelmatig gebruik

De stofzuiger is alleen bedoeld voor huishoudelijk gebruik. Hij is niet geschikt voor industrieel gebruik. Gebruik de stofzuiger uitsluitend voor het reinigen van droge, normaal vervuilde vloeren en vloerbedekkingen. Afhankelijk van het mondstuk dat u geplaatst hebt (Zhoofdstuk 2.1, „Apparaat monteren en mondstukken aan de ondergrond aanpassen“), kunt u het apparaat ge- bruiken voor het zuigen van meubels of ongevoelige kussens. Elke andere vorm van gebruik geldt als niet conform de voorschriften en is niet toegestaan. Verboden is bovendien: Het zuigen van: - mensen, dieren, planten, vooral haren, vingers, andere lichaamsdelen en kledingstukken, terwijl deze gedragen worden. Deze zouden opgezogen kunnen worden. Dit kan verwon- dingen tot gevolg hebben. - water en andere vloeistoffen, met name vochtige tapijtreinigingsmiddelen. Vocht in het ap- paraat kan kortsluiting veroorzaken. - toner (voor laserprinters, kopieermachines enz.). Dit kan brand- en explosiegevaar tot ge- volg hebben. - gloeiende as, brandende sigaretten of lucifers. Er bestaat brandgevaar. - scherpe voorwerpen, zoals glassplinters, spijkers enz. Deze kunnen het apparaat eventu- eel beschadigen. - bouwpuin, gips, cement, fijn boorstof, make-up, poeder, enz. Hierdoor kan het apparaat beschadigd raken. Het gebruik in de buurt van explosieve of licht ontvlambare stoffen. Er bestaat brand- en ex- plosiegevaar. Het gebruik in de openlucht. Regen en vuil kunnen het apparaat beschadigen. Voorwerpen in de openingen van het apparaat steken. Het zou oververhit kunnen raken. Het apparaat zelfstandig om te bouwen of te repareren.

1.5 over optionele turboborstel

De borstels van de optioneel verkrijgbare turboborstel roteren zeer snel. Er bestaat verwon- dingsgevaar. Gebruik de turboborstel niet om mensen, dieren of planten te reinigen. Houd lichaamsdelen op afstand van de roterende borstelwals. Voordat u de turboborstel reinigt of wegneemt, moet u eerst de stofzuiger uitschakelen. Rij nooit over kabels. Anders kan de isolatie ervan beschadigd raken. De turboborstel is niet geschikt voor het reinigen van gevoelige oppervlakken. Dit kan schade tot gevolg hebben. Neem de reinigings- en onderhoudsinstructies van de fabrikant in acht.

1.6 bij een defect apparaat

Gebruik dit apparaat nooit als het defect is of als de stroomkabel defect is. Als de aansluitkabel van dit apparaat beschadigd is, moet deze, om risico te voorkomen, door de fabrikant of de klantenservice van de fabrikant of door iemand met dezelfde competentie worden vervangen. Geef een defect apparaat voor reparatie aan een vakhandelaar of de Dirt Devil-klantenservice (Zpagina 46, „International Service“). DD 2822.book Seite 23 Montag, 22. Dezember 2014 11:55 1124 2Gebruik 2Gebruik

2.1 Apparaat monteren en mondstukken aan de ondergrond aanpassen

1. Verbind zuigslang en apparaat (afb. 1).2. Steek de toebehoren uit de leveringsomvang op de handgreep (afb. 2 - 10), afhankelijk van de ondergrond die u wilt zuigen:- Meubelborstel (afb. 2) voor voorwerpen met gevoelig oppervlak- Voegenmondstuk (afb. 3) of optioneel lang flexibel voegenmondstuk(afb. 4) voor naden in kussens - Optionele mini-turboborstel (afb. 5) voor ongevoelige kussens, lopers, voetmatten en dergelijke- Vloermondstuk met schakelstand zoals in afb. 8 voor tapijt- Vloermondstuk met schakelstand zoals in afb. 9 voor harde vloer- Optionele parketborstel (afb. 10) voor gevoelige harde vloer3. Let op dat de hulpluchtregelaar gesloten is (afb. 6).4. Als u de telescoopbuis gebruikt, stel dan de juiste lengte ervan in (afb. 7).

1. Trek de kabel uit het apparaat (afb. 11).2. Steek de stekker in een stopcontact.3. Schakel het apparaat m.b.v. de Aan-/Uit-schakelaar ( ) in (afb. 14).4. Begin te stofzuigen (afb. 15).

optionaloptionoptioneelopcionalopzionaleopsiyoneloptionaloptionoptioneelopcionalopzionaleopsiyoneloptionaloptionoptioneelopcionalopzionaleopsiyonel WAARSCHUWING: Verwondingsgevaar! Laat de stekker uit het stopcontact als u de delenvan het apparaat monteert. Anders kan het apparaat opstarten en kunnener lichaamsdelen, haren of kledingstukken naar binnen gezogen worden. OPGELET: Controleer eerst, voordat u begint te zuigen, of het aangebrachte mond-stuk onbeschadigd en geschikt is voor de te zuigen ondergrond.Gebruik nooit een roterende borstel voor vloeren of voorwerpen, diehierdoor beschadigd raken. Neem de aanbevelingen en onderhoudsin-structies van de fabrikant van de vloerbedekking in acht. AANWIJZING: Eventueel is het noodzakelijk om de delen bij het in elkaar steken ietsheen en weer te draaien, zodat ze stevig vast zitten.

WAARSCHUWING: Verwondingsgevaar! Controleer apparaat en stroomkabel vóór elkgebruik. Een beschadigd apparaat mag niet worden gebruikt. OPGELET: Gebruik het apparaat alleen als alle filters onbeschadigd, droog en cor-rect geplaatst zijn. Controleer of geen voorwerpen de telescoopbuis, dezuigslang of andere openingen verstoppen. WAARSCHUWING: Gevaar voor een elektrische schok! Als de rode markering zichtbaar is(afb. 12), trekt u de stroomkabel m.b.v. de kabeloproltoets ( ) weer totaan de gele markering (afb. 13) in. Anders kan de stroomkabel bescha-digd raken. AANWIJZING: De hulpluchtregelaar (afb. 6) moet tijdens het zuigen volledig geslotenzijn. Met de hulpluchtregelaar kunt u de zuigkracht zonodig snel vermin-deren om ingezogen voorwerpen (bv. gordijnen) weer uit de stofzuigerte krijgen. WAARSCHUWING: Verwondingsgevaar! Let er vooral bij het zuigen van trappen op dat uzich steeds boven het apparaat bevindt. DD 2822.book Seite 24 Montag, 22. Dezember 2014 11:55 1125 3 Onderhoud en verzorging

3 Onderhoud en verzorging

3.1 Stofbak leegmaken en filterelementen reinigen

1. Schakel het apparaat uit ( ).2. Trek de stekker uit het stopcontact.3. Verwijder de stofbak (afb. 16).4. Maak de stofbak leeg (afb. 17).5. Controleer bij deze gelegenheid ook even de filterelementen (Dual-mo-torbeschermingsfilter en filtereenheid) in de stofbak (afb 18 – 22).6. Als de filterelementen (Dual-motorbeschermingsfilter en filtereenheid) vuil zijn, reinig ze dan onder stromend koud of handwarm water, totdat alle vervuilingen verwijderd zijn (afb. 23).7. Laat de filterelementen na de natte reiniging drogen (ca. 24 uur op ka-mertemperatuur).8. Plaats de filterelementen weer terug (afb. 25 – 28).9. Plaats de stofbak weer terug (afb. 29). Hij moet hoor- en voelbaar vastklikken. click!

24 h AANWIJZING: De stofbak moet regelmatig leeggemaakt en gereinigd worden. Anderswordt het van keer tot keer moeilijker om de stofbak leeg te maken enkunnen er geurtjes en ziektekiemen ontstaan, al naargelang datgene watu van tevoren met de stofzuiger opgezogen hebt. Maak de stofbak het beste leeg elke keer nadat u gestofzuigd hebt. De stofbak legen en reinigen uiterlijk - elke 3 maanden, - voordat u de stofzuiger voor lange tijd opbergt of - voordat u hem wilt opsturen. OPGELET: Voordat u de stofbak wegneemt schakelt u het apparaat uit. Zo voor-komt u dat stof het apparaat beschadigt. AANWIJZING: De inhoud van de stofbak kunt u meegeven met het gewone huisvuil,voor zover deze geen voor huisvuil verboden vuil bevat. OPGELET: De filterelementen zijn wasbaar, maar ongeschikt voor de wasmachineof vaatwasser. Gebruik voor de reiniging van de filterelementen geen reinigingsmid-delen of harde borstels. Laat de filterelementen na de natte reiniging drogen (ca. 24 uur bijkamertemperatuur, afb. 24). Plaats de filterelementen pas weer terug, als ze helemaal droog zijn. Vervang beschadigde of vervormde filters onmiddellijk (bestelinfor- matie zie Zhoofdstuk 3.4, „Reserveonderdelen en toebehoren“). AANWIJZING: De filterelementen zijn zodanig geconstrueerd dat zij uitsluitend in dejuiste positie volledig kunnen worden omlaaggeduwd. Toch is het nuttig als u de filterunit, voordat u hem aanbrengt, directzodanig op de stofbak uitlijnt als op afb. 26 staat weergegeven. Duw de filterunit vervolgens volledig omlaag in de stofbak, totdat de3 uitstulpingen van de stofbak in de bijbehorende uitsparingen van de fil-terunit grijpen (afb. 26). Gebruik bij het inbrengen geen geweld. Als het deksel van de stofbak(afb. 28) niet goed kan worden gesloten, moet u de onderdelen nog-maals eruit halen en opnieuw aanbrengen. OPGELET: Gebruik het apparaat nooit zonder dat de filters correct teruggeplaatstzijn. Gebruik het apparaat nooit, als de filters beschadigd zijn. DD 2822.book Seite 25 Montag, 22. Dezember 2014 11:55 1126 3 Onderhoud en verzorging

3.2 Uitblaasfilter reinigen/vervangen

1. Schakel het apparaat uit ( ).2. Trek de stekker uit het stopcontact.3. Ontgrendel de afdekking van het uitblaasfilter zoals afgebeeld (afb. 30).4. Trek het uitblaasfilter eruit aan de lus (afb. 31). 5. Klop het uitblaasfilter uit boven een vuilnisbak.6. Borstel het uitblaasfilter vervolgens uit met een zachte borstel, bijvoor-beeld met de meegeleverde meubelborstel (afb. 32).7. Druk het uitblaasfilter terug in zijn console, totdat de verwijderingsstrip hoorbaar vastklikt.8. Zet de tank hiervoor eerst onderaan tegen de console aan (afb. 33).9. Vergrendel de afdekking van het uitblaasfilter (afb. 34).

3.4 Reserveonderdelen en toebehoren

De volgende toebehoren en reserveonderdelen kunt u nabestellen:Toebehoren en reserveonderdelen kunt u bijbestellen via:Zpagina 46, „International Service“ click!

OPGELET: Reinig het filter elke keer, als u de stofbak reinigt. Vervang het filter zodra het beschadigd of vervormd is (bestelinformatie zie Zhoofdstuk 3.4, „Reserveonderdelen en toebehoren“). OPGELET: Het uitblaasfilter is niet wasbaar. AANWIJZING: U kunt de afdekking van het uitblaasfilter gemakkelijker sluiten, als u deontgrendeling ingedrukt houdt (afb. 34) en pas weer loslaat, als deafdekking van het uitblaasfilter in zijn eindstand staat.

WAARSCHUWING: Verwondingsgevaar! Schakel het apparaat na het stofzuigen uit ( ) enrol de stroomkabel op ( ). Houd de stekker tijdens het oprollen goed inuw hand, zodat de kabel niet kan rondzwiepen en u eventueel daardoorgewond raakt. WAARSCHUWING: Verwondingsgevaar! Berg het apparaat steeds zodanig op dat hetontoegankelijk is voor kinderen. OPGELET: Zet het apparaat nooit direct naast warmtebronnen neer (bijv. verwar-ming, kachel). Vermijd direct zonlicht. Berg het apparaat en de toebeho-ren koel, droog en plaatsbesparend op (afb. 35 – 39). OPGELET: Als u van plan bent om het apparaat langere tijd op te bergen, maakdan eerst de stofbak leeg en reinig hem en ook de filterelementen Zhoofdstuk 3.1, „Stofbak leegmaken en filterelementen reinigen“. Artikelnr. Beschrijving2822001 Filterset bestaande uit:1 Dual-motorbeschermingsfilter (afb. 19) + 1 uitblaasfilter (afb. 32)M203-4 1 parketborstelM208-8 1 turboborstelM219 1 mini-turboborstel „Fellino“M221 1 midi-turboborstel „Fello“ OPGELET: Gebruik alleen originele reserveonderdelen die bij de levering inbegre-pen zijn of die u door nabestelling heeft bijgekocht. DD 2822.book Seite 26 Montag, 22. Dezember 2014 11:55 1127 4 Problemen verhelpen en technische gegevens

4 Problemen verhelpen en technische gegevens

4.1 Voordat u het apparaat opstuurt

Voordat u contact met ons opneemt of het apparaat opstuurt, kunt u aande hand van de tabel controleren of u het probleem zelf kunt verhelpen.

Er gelden de wettelijke garantieregels conform de EU-richtlijn 1999/44/EG. In niet-EU-landen gelden de in het betreffende land geldende minimale ei- sen waaraan een garantie moet voldoen.

4.3 Afvalverwijdering

Verwijder het apparaat als afval volgens de in uw land geldende mi-lieubeschermingsvoorschriften. Elektrisch afval mag niet samenmet huishoudelijk afval worden verwijderd. Maak daarom gebruikvan de plaatselijke inzamelpunten om oude apparaten in te leveren. De filters zijn vervaardigd van milieuvriendelijke materialen. U kunt de fil-ters – anders dan het apparaat – meegeven met het huisvuil, mits u met destofzuiger geen stoffen opgezogen hebt die verboden zijn voor huisvuil.

4.4 Technische gegevens

Technische en designwijzigingen in verband metvoortdurende productverbeteringen voorbehou-den. © Royal Appliance International GmbH WAARSCHUWING: Verwondingsgevaar! Gebruik nooit een defect apparaat! Voordat u pro-blemen gaat opsporen, schakelt u het apparaat uit en trekt u de stekkeruit het stopcontact.Probleem Mogelijke oorzaak / OplossingApparaat stopt plotseling met zui- gen. De oververhittingsbeveiliging is geactiveerd (even-tueel vanwege verstopte aanzuigwegen e.d.). 1. Schakel het apparaat uit en trek de stekker uit het stopcontact. 2. Verhelp de oorzaak van de oververhitting (bv. telescoopbuis en zuigslang demonteren en verstopping verwijderen). 3. Wacht ca. 45 minuten, totdat het apparaat af-gekoeld is. 4. Het afgekoelde apparaat kunt u nu weer in-schakelen.Apparaat gene-reert bij gebruik van het lange, flexi-bele voegenmond-stuk een fluittoon en het zuigvermo-gen daalt sterk.Onderdruk in de stofzuiger te hoog. Daarom werd het veiligheidsventiel geactiveerd.Open de hulpluchtregelaar, totdat het ventiel niet meer geactiveerd wordt.Probleem Mogelijke oorzaak / OplossingZuigresul-taat is on-danks een optimale functie niet naar tevre-denheid.Hulpluchtregelaar (afb. 6) is geopend.Sluit de hulpluchtregelaar (afb. 6).Aangebracht mondstuk is niet geschikt.Vervang het mondstuk, Zhoofdstuk 2.1, „Apparaat monteren en mondstukken aan de ondergrond aanpas-sen“.Borstel van het vloermondstuk staat niet in de goede stand voor de vloer (afb. 8 – 9). Pas de stand van de borstel m.b.v. de omschakelaar van het vloermondstuk aan de vloer aan (afb. 8 – 9).Stofbak is vol.Maak de stofbak leeg en reinig hem Zhoofdstuk 3.1, „Stofbak leegmaken en filterelementen reinigen“.Filters zijn vervuild. Reinig de filters, Zhoofdstuk 3.1, „Stofbak leegmaken en filterelementen reinigen“ resp. Zhoofdstuk 3.2, „Uit- blaasfilter reinigen/vervangen“.Mondstuk, telescoopbuis of zuigslang zijn verstopt.Verwijder de verstopping. Gebruik hiervoor zonodig een lange stok (bv. een bezemsteel). AANWIJZING: Als u het probleem met behulp van deze tabel niet kunt verhelpen, neem dan contact op met de Dirt Devil-klantenservice (Zpagina 46, „International Service“).Soort apparaat : stofzuiger zonder stofzakModelnaam : YAZZModelnummer : DD 2822 [-0/-1/.../-8/-9]Spanning : 220-240 V ~, 50/60 HzVermogen : 1.000 WMax. benutbaar volume van de stofbak : ca. 2,5 literLengte stroomkabel : ca. 5 m Gewicht : ca. 4,5 kg DD 2822.book Seite 27 Montag, 22. Dezember 2014 11:55 1128 1 Indicaciones de seguridad 1 Indicaciones de seguridad

• 0,14 €/minuut vanuit het Duitse vaste telefoonnet, vanuit het Duitse mobiele netwerk max. 0,42 €/minuut; De kosten voor telefoongesprekken vanuit het buitenland (dus buiten Duitsland) richten zich naar de prijzen van de betreffende buitenlandse aanbieders en de betreffende actuele tarieven.
