| Producttype | Sled-type multicyclonische stofzuiger zonder zak |
| Model | Infinity Rebel 54 HE (DD 5254) |
| Voedingsspanning | 220-240 V ~, 50/60 Hz |
| Nominaal vermogen | 800 W |
| Stofbakcapaciteit | 1.8 L |
| Lengte netsnoer | 6.0 m |
| Gewicht | 5.0 kg |
| Filteringssysteem | Motorbeveiligingsfilter + uitblaasfilter (niet wasbaar) |
| Geschikte vloertypes | Vloerkleden, tapijten, harde vloeren, meubels (afhankelijk van het opzetstuk) |
| Inbegrepen accessoires | Combinatieborstel, meubelborstel, kussenzuigmond, zuigmond |
| Optionele accessoires | Mini-turboborstel, parketborstel, borstel voor harde vloeren, flexibele lange zuigmond |
| Functies | Mechanische vermogensregelaar, snoeroproller, ledigingsindicator |
| Veiligheid | Oververhittingsbeveiliging, automatische uitschakeling |
| Onderhoud | Wasbare bak en filters (uitblaasfilter niet wasbaar), regelmatige reiniging aanbevolen |
| Garantie | Wettelijke garantie volgens richtlijn 1999/44/EG |
Veelgestelde vragen - Infinity Rebel 54 HE DIRT DEVIL
Gebruikersvragen over Infinity Rebel 54 HE DIRT DEVIL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Stofzuiger in PDF-formaat gratis! Vind uw handleiding Infinity Rebel 54 HE - DIRT DEVIL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Infinity Rebel 54 HE van het merk DIRT DEVIL.
GEBRUIKSAANWIJZING Infinity Rebel 54 HE DIRT DEVIL
NLESI Bedieningshandleiding Multicycloonstofzuiger zonder stofzak
Bedieningshandleiding 22 - 27

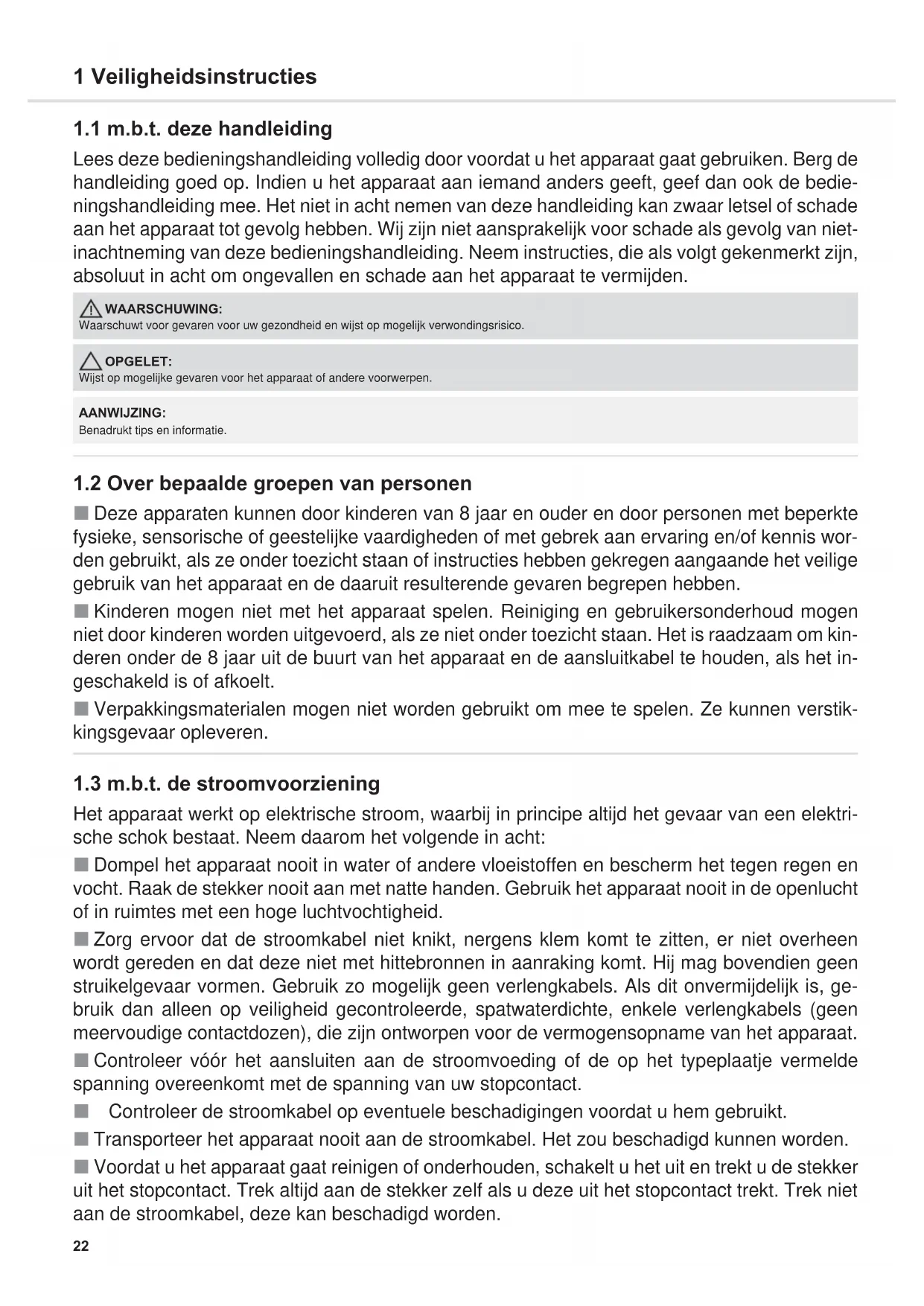

1.1 m.b.t. deze handleiding
Lees deze bedieningshandleiding volledig door voordat u het apparaat gaat gebruiken. Berg de handleiding goed op. Indien u het apparaat aan iemand anders geeft, geef dan ook de bedieningshandleiding mee. Het niet in acht nemen van deze handleiding kan zwaar letsel of schade aan het apparaat tot gevolg hebben. Wij zijn niet aansprakelijk voor schade als gevolg van niet-inachtneming van deze bedieningshandleiding. Neem instructies, die als volgt gekenmerkt zijn, absoluut in acht om ongevallen en schade aan het apparaat te vermijden.

WAARSCHUWING:
Waarschuwt voor gevaren voor uw gezondheid en wijst op mogelijk verwondingsrisico.

OPGELET:
Wijst op mogelijke gevaren voor het apparaat of andere voorwerpen.
AANWIJZING:
Benadrukt tips en informatie.
1.2 Over bepaalde groepen van personen
- Deze apparaten kunnen door kinderen van 8 jaar en ouder en door personen met beperkte fysieke, sensorische of geestelijke vaardigheden of met gebrek aan ervaring en/of kennis worden gebruikt, als ze onder toezicht staan of instructies hebben gekregen aangaande het veilige gebruik van het apparaat en de daaruit resulterende gevaren begrepen hebben.
■ Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd, als ze niet onder toezicht staan. Het is raadzaam om kinderen onder de 8 jaar uit de buurt van het apparaat en de aansluitkabel te houden, als het ingeschakeld is of afkoelt.
■ Verpakkingsmaterialen mogen niet worden gebruikt om mee te spelen. Ze kunnen verstikkingesgevaar opleveren.
1.3 m.b.t. de stroomvoorziening
Het apparaat werkt op elektrische stroom, waarbij in principe altijd het gevaar van een elektrische schok bestaat. Neem daarom het volgende in acht:
■ Dompel het apparaat nooit in water of andere vloeistoffen en bescherm het tegen regen en vocht. Raak de stekker nooit aan met natte handen. Gebruik het apparaat nooit in de openlucht of in ruimtes met een hoge luchtvochtigheid.
Zorg ervoor dat de stroomkabel niet knikt, nergens klem komt te zitten, er niet overheen wordt gereden en dat deze niet met hittebronnen in aanraking komt. Hij mag bovendien geen struikelgevaar vormen. Gebruik zo mogelijk geen verlengkabels. Als dit onvermijdelijk is, gebruik dan alleen op veiligheid gecontroleerde, spatwaterdichte, enkele verlengkabels (geen meervoudige contactdozen), die zijn ontworpen voor de vermogensopname van het apparaat.
- Controleer vóór het aansluiten aan de stroomvoeding of de op het typeplaatje vermelde spanning overeenkomt met de spanning van uw stopcontact.
- Controleer de stroomkabel op eventuele beschadigingen voordat u hem gebruikt.
■ Transporteer het apparaat nooit aan de stroomkabel. Het zou beschadigd kunnen worden.
■ Voordat u het apparaat gaat reinigen of onderhouden, schakelt u het uit en trekt u de stekker uit het stopcontact. Trek altijd aan de stekker zelf als u deze uit het stopcontact trekt. Trek niet aan de stroomkabel, deze kan beschadigd worden.
1.4 m.b.t. het doelmatig gebruik
De stofzuiger is alleen bedoeld voor huishoudelijk gebruik.
Hij is niet geschikt voor industrieel gebruik.
Gebruik de stofzuiger uitsluitend voor het reinigen van droge, normaal vervuilde vloeren en vloerbedekkingen. Afhankelijk van het mondstuk dat u geplaatst hebt (▷hoofdstuk 2.1, „Apparaat monteren en mondstukken aan de ondergrond aanpassen“), kunt u het apparaat gebruiken voor het zuigen van meubels of ongevoelige kussens.
Elke andere vorm van gebruik geldt als niet conform de voorschriften en is niet toegestaan.
Verboden is bovendien:
Het zuigen van:
- mensen, dieren, planten, vooral haren, vingers, andere lichaamsdelen en kledingstukken, terwijl deze gedragen worden. Deze zouden opgezogen kunnen worden. Dit kan verwondingen tot gevolg hebben.
- water en andere vloeistoffen, met name vochtige tapijtreinigingsmiddelen. Vocht in het apparaat kan kortsluiting veroorzaken.
- toner (voor laserprinters, kopieermachines enz.). Dit kan brand- en explosiegevaar tot gevolg hebben.
- gloeiende as, brandende sigaretten of lucifers. Er bestaat brandgevaar.
- scherpe voorwerpen, zoals glassplinters, spijkers enz. Deze kunnen het apparaat eventu-eel beschadigen.
-
bouwpuin, gips, cement, fijn boorstof, make-up, poeder, enz. Hierdoor kan het apparaat beschadigd raken.
-
Het gebruik in de buurt van explosieve of licht ontvlambare stoffen. Er bestaat brand- en explosiegevaar.
- Het gebruik in de openlucht. Regen en vuil kunnen het apparaat beschadigen.
■ Voorwerpen in de openingen van het apparaat steken. Het zou oververhit kunnen raken. - Het apparaat zelfstandig om te bouwen of te repareren.
1.5 over optionele turboborstel
De borstels van de optioneel verkrijgbare turboborstel roteren zeer snel. Er bestaat verwondingsgevaar.
- Gebruik de turboborstel niet om mensen, dieren of planten te reinigen. Houd lichaamsdelen op afstand van de roterende borstelwals.
■ Voordat u de turboborstel reinigt of wegneemt, moet u eerst de stofzuiger uitschakelen.
Rij nooit over kabels. Anders kan de isolatie ervan beschadigd raken.
De turboborstel is niet geschikt voor het reinigen van gevoelige oppervlakken. Dit kan schade tot gevolg hebben. Neem de reinigings- en onderhoudsinstructies van de fabrikant in acht.
1.6 bij een defect apparaat
Gebruik dit apparaat nooit als het defect is of als de stroomkabel defect is. Als de aansluitkabel van dit apparaat beschadigd is, moet deze, om risico te voorkomen, door de fabrikant of de klantenservice van de fabrikant of door iemand met dezelfde competentie worden vervangen. Geef een defect apparaat voor reparatie aan een vakhandelaar of de Dirt Devil-klantenservice (▷pagina 46, „International Service“).
2.1 Apparaat monteren en mondstukken aan de ondergrond aanpassen

WAARSCHUWING:
Verwondingsgevaar! Laat de stekker uit het stopcontact als u de delen van het apparaat monteert. Anders kan het apparaat opstarten en kunnen er lichaamsdelen, haren of kledingstukken naar binnen gezogen worden.
OPGELET:
Controleer eerst, voordat u begint te zuigen, of het aangebrachte mondstuk onbeschadigd en geschikt is voor de te zuigen ondergrond. Reinig bv. vloeren of voorwerpen nooit met een roterende borstel die u niet ook zonder bedenken met een conventionele borstel zou reinigen. Neem de aanbevelingen van de fabrikant van de vloerbedekking in acht.
AANWIJZING:
Eventueel is het noodzakelijk om de beide delen bij het in elkaar steken iets heen en weer te draaien, zodat ze stevig vast zitten. Controleer of de gemonteerde delen stevig vast zitten door deze uit elkaar proberen te trekken.

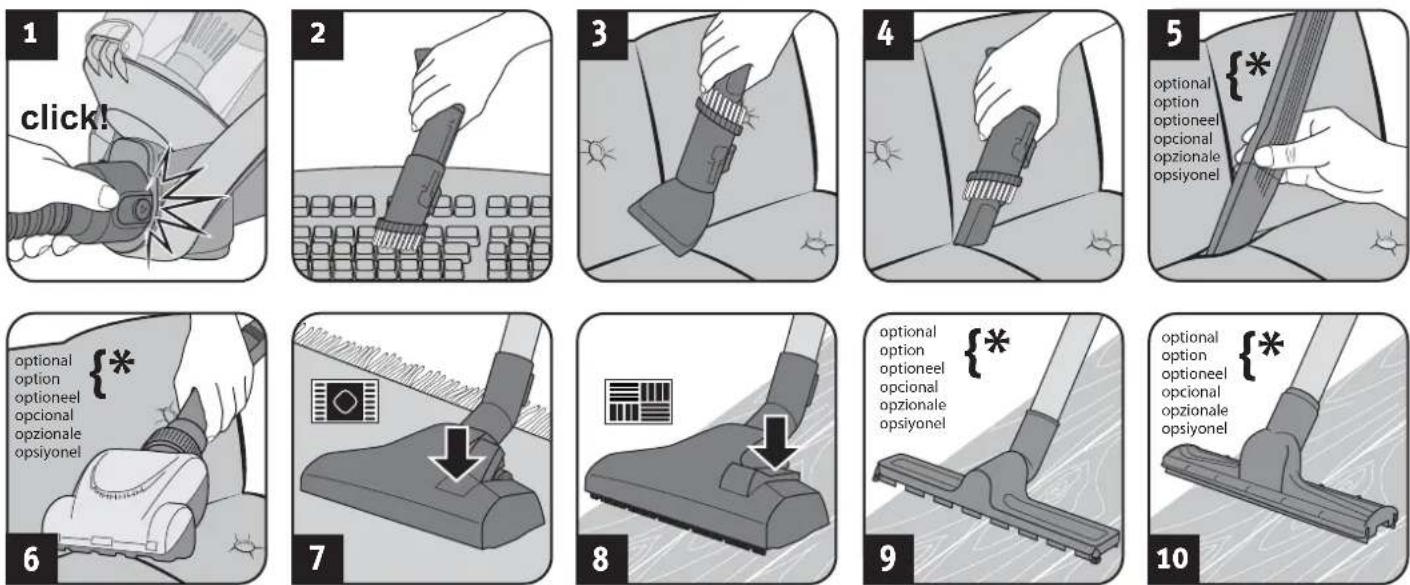

- Verbind zuigslang en apparaat (afb. 1).
-
Steek de toebehoren uit de leveringsomvang op de handgreep (afb. 2 - 10), afhankelijk van de ondergrond die u wilt zuigen:
-
Meubelborstel (afb. 2) voor voorwerpen met gevoelig oppervlak
- Kussenmondstuk (afb. 3) voor meubels met kussens, matrassen e.d.
- Voegenmondstuk (afb. 4) of optioneel lang flexibel voegenmondstuk (afb. 5) voor naden in kussens
- Optionele mini-turboborstel (afb. 6) voor ongevoelige kussens, lopers, voetmatten en dergelijke
- Vloermondstuk met schakelstand zoals in afb. 7 voor tapijt
- Vloermondstuk met schakelstand zoals in afb. 8 voor harde vloer
- Optionele parketborstel (afb. 9) voor gevoelige harde vloer
-
Optioneel harde vloer-mondstuk (afb. 10) voor harde vloer met voegen en naden
-
Let op dat de hulpluchtregelaar gesloten is (afb. 15).
-
Als u de telescoopbuis gebruikt, stel dan de juiste lengte ervan in.
2.2 Stofzuigen

Verwondingsgevaar! Controleer apparaat en stroomkabel vóór elk gebruik. Een beschadigd apparaat mag niet worden gebruikt.
OPGELET:
Gebruik het apparaat alleen als alle filters onbeschadigd, droog en correct geplaatst zijn. Controleer of geen voorwerpen de telescoopbuis, de zuigslang of andere openingen verstoppen.
- Trek de kabel uit het apparaat (afb. 11) en steek de stekker in een stopcontact.
WAARSCHUWING:
Gevaar voor een elektrische schok! Als de rode markering zichtbaar is (afb. 12), trekt u de stroomkabel m.b.v. de kabeloproltoets (.) weer tot aan de gele markering (afb. 13) naar binnen.
- Schakel het apparaat m.b.v. de Aan-/Uit-schakelaar () in (afb. 14).
AANWIJZING:
De hulpluchtregelaar (afb. 15) moet tijdens het zuigen volledig gesloten zijn. Met de hulpluchtregelaar kunt u de zuigkracht zonodig snel verminderen om ingezogen voorwerpen (bv. gordijnen) weer uit de stofzuiger te krijgen. Als het harde vloer-mondstuk (afb. 10) zich op de ondergrond heeft "vastgezogen", kunt u via de hulpluchtregelaar (afb. 15) ook eenvoudig de zuigkracht verminderen.
- Begin te stofzuigen.
WAARSCHUWING:
Verwondingsgevaar! Let er vooral bij het zuigen van trappen op dat u zich steeds boven het apparaat bevindt.
3 Onderhoud en verzorging
3.1 Stofbak leegmaken en reinigen
OPGELET:
Voordat u de stofbak wegneemt schakelt u het apparaat uit. Zo voorkomt u dat stof het apparaat beschadigt.
AANWIJZING:
De inhoud van de stofbak kunt u meegeven met het gewone huisvuil, voor zover deze geen voor huisvuil verboden vuil bevat.

De stofbak moet regelmatig leeggemaakt en gereinigd worden. Anders wordt het van keer tot keer moeilijker om de stofbak leeg te maken en kunnen er geurtjes en ziektekiemen ontstaan, al naargelang datgene wat u van tevoren met de stofzuiger opgezogen hebt.
Maak de stofbak het beste leeg elke keer nadat u gestofzuigd heeft.
Maak de stofbak op z'n laatst leeg en reinig deze, zodra de MAX-markering bereikt is of de reinigings-/ledigingsindicator verlicht is (afb. 16).
Maak de stofbak op z'n laatst leeg en reinig deze om de 3 maanden, voordat u hem voor langere tijd opbergt of voordat u het apparaat opstuurt.
- Schakel het apparaat uit ( )
- Trek de stekker uit het stopcontact.
- Verwijder de stofbak (afb. 17).
- Maak de stofbak leeg (afb. 18).
- Controleer bij deze gelegenheid meteen ook de filterelementen (afb. 20 en 22) en de cyclooneenheid (afb. 21).
OPGELET:
De cyclooneenheid kan niet gewassen worden (afb. 25)! Als de cyclooneenheid met water in aanraking komt, kunnen de verontreinigingen in het binnenste vastkleven. Reinig de cyclooneenheid door deze voorzichtig uit te kloppen.
- Als de filterelementen (afb. 23 en 24) vuil zijn, reinig ze dan onder stromend koud of handwarm water, totdat alle vervuilingen verwijderd zijn.
OPGELET:
De filterelementen (afb. 23 en 24) zijn wasbaar, maar ongeschikt voor de wasmachine of vaatwasser.
-
Gebruik voor de reiniging van de filterelementen geen reinigingsmiddelen of harde borstels.
Laat de filterelementen na de natte reiniging drogen (ca. 24 uur op kamertemperatuur).
Plaats de filterelementen pas weer terug, als ze helemaal droog zijn.
Vervang beschadigde of vervormde filters onmiddellijk (bestelinformatie zie ▷ hoofdstuk 3.4, „Reserveonderdelen en toebehoren“). -
Laat de filterelementen na de natte reiniging drogen (ca. 24 uur op kamertemperatuur).
OPGELET:
Gebruik het apparaat nooit zonder correct teruggeplaatste filterelementen. Gebruik het apparaat nooit met beschadigde filterelementen.
- Zet de filterelementen en de cyclooneenheid weer in het apparaat (afb. 26 - 29).
AANWIJZING:
De filterelementen en de cyclooneenheid zijn zodanig geconstrueerd dat zij uitsluitend in de juiste positie volledig omlaag geduwd kunnen worden. Gebruik bij het inbrengen dus geen geweld. Als het niet direct lukt, probeer het dan nog eens.
- Plaats de stofbak weer terug (afb. 30). Hij moet hoor- en voelbaar vastklikken.
3.2 Uitblaasfilter reinigen/vervangen

Reinig het filter elke keer, als u de stofbak reinigt. Vervang het filter zodra het beschadigd of vervormd is (bestelinformatie zie ▷hoofdstuk 3.4, „Reserveonderdelen en toebehoren“).
OPGELET:
Het uitblaasfilter is niet wasbaar.
AANWIJZING:
U kunt de afdekking van het uitblaasfilter gemakkelijker sluiten, als u de ontgrendeling ingedrukt houdt (afb. 35) en pas weer loslaat, als de afdekking van het uitblaasfilter in zijn eindstand staat.
- Schakel het apparaat uit ( ).①
- Trek de stekker uit het stopcontact.
- Ontgrendel de afdekking van het uitblaasfilter zoals afgebeeld (afb. 31).
- Trek het uitblaasfilter eruit aan de lus (afb. 32).
- Klop het uitblaasfilter uit boven een vuilnisbak.
- Borstel het uitblaasfilter vervolgens uit met een zachte borstel, bijvoorbeeld met de meegeleverde meubelborstel (afb. 33).
- Druk het uitblaasfilter weer terug in zijn console, tot de lus hoorbaar vastklikt (afb. 34).
- Zet de tank hiervoor eerst onderaan tegen de console aan.
- Vergrendel de afdekking van het uitblaasfilter (afb. 35).
3.3 Opbergen

Verwondingsgevaar! Schakel het apparaat na het stofzuigen uit (.) en rol de stroomkabel op (.), Houd de stekker tijdens het oprollen goed in uw hand, zodat de kabel niet kan rondzwiepen en u eventueel daardoor gewond raakt.
⚠ WAARSCHUWING:
Verwondingsgevaar! Berg het apparaat steeds zodanig op dat het ontoegankelijk is voor kinderen.
OPGELET:
Zet het apparaat nooit direct naast warmtebronnen neer (bijv. verwarming, kachel). Vermijd direct zonlicht. Berg het apparaat en de toebehoren koel, droog en plaatsbesparend op (afb. 36 - 40).
OPGELET:
Als u van plan bent om het apparaat langere tijd op te bergen, maak dan eerst de stofbak leeg en reinig hem en ook de filterelementen ▷ hoofdstuk 3.1, „Stofbak leegmaken en reinigen“.
3.4 Reserveonderdelen en toebehoren
Toebehoren en reserveonderdelen kunt u op verschillende manieren bij ons bestellen:
OPGELET:
Gebruik alleen originele reserveonderdelen die bij de levering inbegrepen zijn of die u door nabestelling heeft bijgekocht.
▷pagina 46, „International Service“
De volgende toebehoren en reserveonderdelen kunt u nabestellen:
Artikelnr. Beschrijving
5254001 Filterset bestaande uit:
1 motorbeschermingsfilter (afb. 24)
1 uitblaasfilter (afb. 33)
M203-5 1 parketborstel
M219 1 mini-turboborstel „Fellino“
M221 1 midi-turboborstel
M232 1 lang, flexibel voegenmondstuk
M236-1 1 harde vloer-mondstuk
4 Problemen verhelpen en technische gegevens
4.1 Voordat u het apparaat opstuurt
WAARSCHUWING:
Verwondingsgevaar! Gebruik nooit een defect apparaat! Voordat u problemen gaat opsporen, schakelt u het apparaat uit en trekt u de stekker uit het stopcontact.
Voordat u contact met ons opneemt of het apparaat opstuurt, kunt u aan de hand van de tabel controleren of u het probleem zelf kunt verhelpen.
Probleem Mogelijke oorzaak / Oplossing
| Zuigresultaat is on-danks een optimale functie niet naar tevre-denheid. | Hulpluchtregelaar (afb. 15) is geopend.Sluit de hulpluchtregelaar (afb. 15). |
| Aangebracht mondstuk is niet geschikt.Vervang het mondstuk, ▷hoofdstuk 2.1, „Apparaat mon-teren en mondstukken aan de ondergrond aanpassen“. | |
| Borstel van het vloermondstuk staat niet in de goede stand voor de vloer (afb. 7 – 8).Pas de stand van de borstel m.b.v. de omschakelaar van het vloermondstuk aan de vloer aan (afb. 7 – 8). | |
| Stofbak is vol.Maak de stofbak leeg en reinig hem ▷hoofdstuk 3.1, „Stofbak leegmaken en reinigen“. | |
| Filters zijn vervuild.Reinig de filters, ▷hoofdstuk 3.1, „Stofbak leegmaken en reinigen“ resp. ▷hoofdstuk 3.2, „Uitblaasfilter reinigen/vervangen“. | |
| Mondstuk, telescoopbuis of zuigslang zijn verstopt.Verwijder de verstopping. Gebruik hiervoor zonodig een lange stok (bv. een bezemsteel). |
Probleem Mogelijke oorzaak / Oplossing
| Reinigings-/ledigingsindicatie is verlicht (afb. 16). | Stofbak is vol.Maak de stofbak leeg en reinig hem ▷hoofdstuk 3.1, „Stofbak leegmaken en reinigen“. |
| Filters zijn vervuild.Reinig de filters, ▷hoofdstuk 3.1, „Stofbak leegmaken en reinigen“ resp. ▷hoofdstuk 3.2, „Uitblaasfilter reinigen/vervangen“. | |
| Mondstuk, telescoopbuis of zuigslang zijn verstopt.Verwijder de verstopping. Gebruik hiervoor zonodig een lange stok (bv. een bezemsteel). | |
| Apparaat stopt plotse-ling met zui-gen. | De oververhittingsbeveiliging is geactiveerd (eventueel vanwege verstopte aanzuigwegen e.d.).1. Schakel het apparaat uit en trek de stekker uit het stopcontact.2. Verwijder de oorzaak van de oververhitting (bv. telescoopbuis en zuigslang demonteren en ver-stopping verwijderen).3. Wacht ca. 45 minuten, totdat het apparaat afgekoeld is.4. Het afgekoelde apparaat kunt u nu weer inschake-len. |
AANWIJZING:
Als u het probleem met behulp van deze tabel niet kunt verhelpen, neem dan contact met onze klantenservice op (▷ pagina 46, „International Service“).
4.2 Garantie
Er gelden de wettelijke garantieregels conform de EU-richtlijn 1999/44/EG.
In niet-EU-landen gelden de in het betreffende land geldende minimale eisen waaraan een garantie moet voldoen.
4.3 Afvalverwijdering

Verwijder het apparaat als afval volgens de in uw land geldende milieubeschermingsvoorschriften. Elektrisch afval mag niet samen met huishoudelijk afval worden verwijderd. Maak daarom gebruik van de plaatselijke inzamelpunten om oude apparaten in te leveren.
De filters zijn vervaardigd van milieuvriendelijke materialen. U kunt de filters – anders dan het apparaat – meegeven met het huisvuil, mits u met de stofzuiger geen stoffen opgezogen hebt die verboden zijn voor huisvuil.
Technische en designwijzigingen in verband met voortdurende productverbeteringen voorbehouden. © Royal Appliance International GmbH
