GEBRUIKSAANWIJZING Beat 2.1 DIRT DEVIL

Risque de blessures ! N'utilisez jamais un appareil défectueux ! Avantde chercher la cause de l'anomalie, éteignez l'appareil et débranchez lafiche de la prise électrique.Problème Cause possible / solutionsL'indica-teur de remplace-ment du sac-filtre apparaît dans le re-gard (Fig. 21). Le sac à poussière est plein.Remplacez le sac à poussière ZChapitre 3.1, « Remplacement du sac à poussière ».Les filtres sont encrassés. Nettoyez le filtre correspondant, ZChapitre 3.2, « Remplacement / nettoyage du filtre de protection du moteur » et ZChapitre 3.3, « Remplacement / nettoyage du filtre de sortie d'air ».Le suceur, le tube télescopique ou le tuyau flexible d'aspi-ration sont bouchés. Débouchez-les. Si nécessaire, utili-sez à cet effet un long morceau de bois (par exemple le manche d'un balai).L'appareil cesse soudain d'aspirer.La protection contre les surchauffes s'est déclenchée (cer-tainement à cause d'une obturation des canaux d'aspira-tion ou pour une raison semblable). 1. Arrêtez l'appareil et débranchez-le. 2. Éliminez la cause de la surchauffe (par exemple en dé-montant le tube télescopique et le tuyau d'aspiration pour en retirer ce qui cause l'obturation). 3. Attendez quelques 45 minutes que l'appareil ait refroidi.4. Une fois l'appareil refroidi, vous pouvez le remettre en marche.Problème Cause possible / solutionsLe résultat de l'aspiration n'est pas satis-faisant malgré un fonctionne-ment correct.Le variateur mécanique de puissance (Fig. 6) est ou-vert. Refermez le variateur mécanique de puissance (Fig. 6).La position du variateur de puissance d'aspiration a été mal choisie (Fig. 14). Corrigez la position du va-riateur de puissance d'aspiration (Fig. 14).Le suceur ou la brosse mis en place n'est pas adé-quat. Changez le suceur ou la brosse, ZChapitre 2.1, « Assemblage de l'appareil et choix des suceurs adaptés au type de sol ».Le commutateur de la brosse combinée se trouve dans une position qui ne convient pas pour le type de sol (Fig. 7 – 8). Corrigez la position de la semelle de la brosse com-binée en appuyant sur le commutateur du suceur uni-versel (Fig. 7 – 8).Lors de l'utili-sation du su-ceur long et souple, un sif-flement se fait entendre et la puissance d'aspiration di-minue nette-ment.La sous-pression dans l'aspirateur est trop élevée. C'est pourquoi la soupape de sécurité s'est déclen-chée dans l'aspirateur.Ouvrez le variateur mécanique de puissance pour que la soupape ne se déclenche plus. REMARQUE: Prenez contact avec le Service Après-Vente Dirt Devil si vous ne pou-vez pas remédier vous-même à l'anomalie au moyen de ce tableau (ZPage 46, « International Service »). Type d'appareil : Aspirateur avec sac Nom du modèle : BEATModèle : DD 7374 (-0/-1/.../-5/-6)Tension : 220-240 V ~, 50/60 HzPuissance : 800 WVolume utile maximal du sac : environ 1,5 litresLongueur du cordon : environ 5 m Poids : environ 3,9 kg DD 7374.book Seite 21 Mittwoch, 25. Februar 2015 9:48 0922 1 Veiligheidsinstructies 1 Veiligheidsinstruc ties

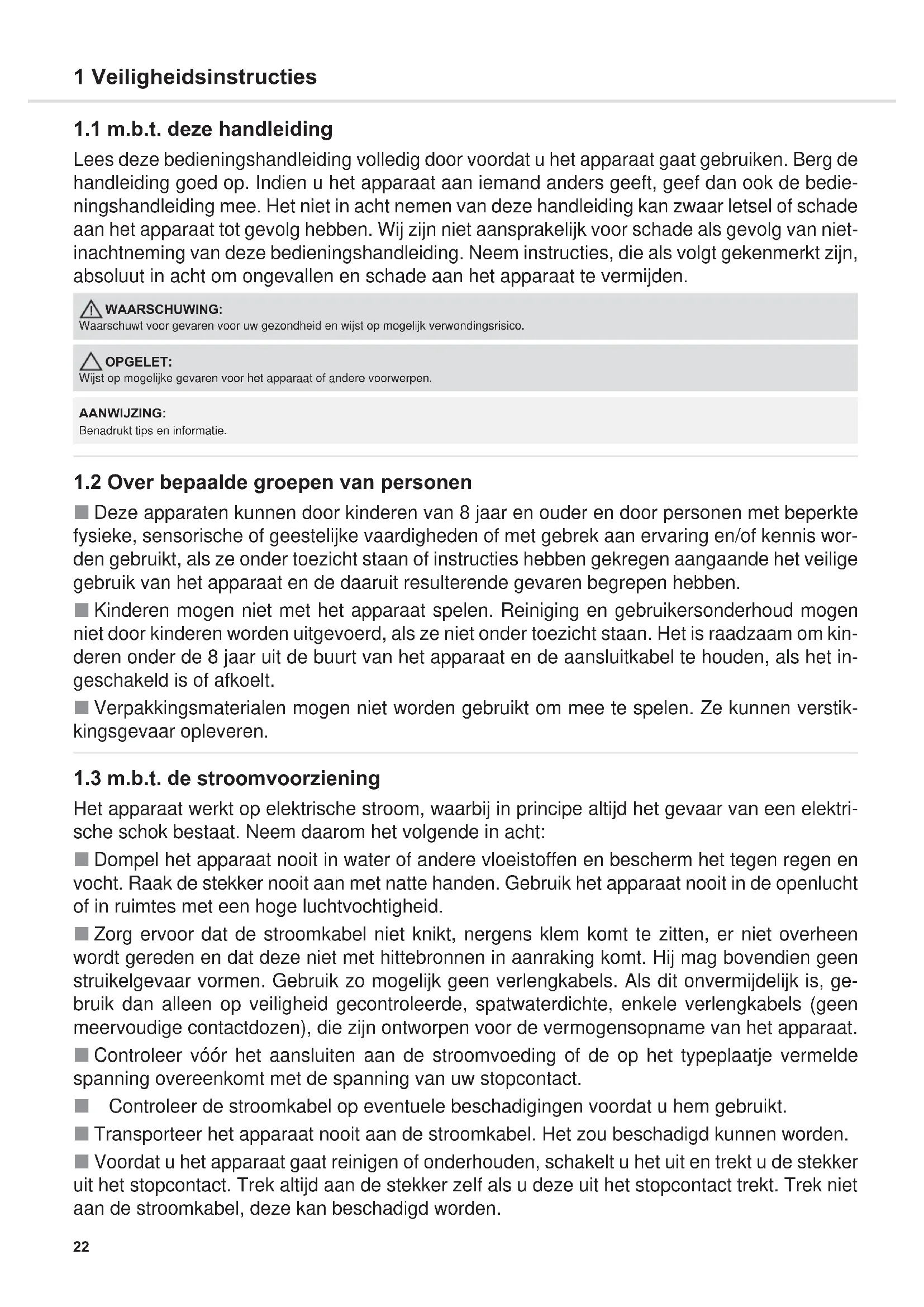

1.1 m.b.t. deze handleiding

Lees deze bedieningshandleiding volledig door voordat u het apparaat gaat gebruiken. Berg de handleiding goed op. Indien u het apparaat aan iemand anders geeft, geef dan ook de bedie- ningshandleiding mee. Het niet in acht nemen van deze handleiding kan zwaar letsel of schade aan het apparaat tot gevolg hebben. Wij zijn niet aansprakelijk voor schade als gevolg van niet- inachtneming van deze bedieningshandleiding. Neem instructies, die als volgt gekenmerkt zijn, absoluut in acht om ongevallen en schade aan het apparaat te vermijden.

1.2 Over bepaalde groepen van personen

Deze apparaten kunnen door kinderen van 8 jaar en ouder en door personen met beperkte fysieke, sensorische of geestelijke vaardigheden of met gebrek aan ervaring en/of kennis wor- den gebruikt, als ze onder toezicht staan of instructies hebben gekregen aangaande het veilige gebruik van het apparaat en de daaruit resulterende gevaren begrepen hebben. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd, als ze niet onder toezicht staan. Het is raadzaam om kin- deren onder de 8 jaar uit de buurt van het apparaat en de aansluitkabel te houden, als het in- geschakeld is of afkoelt. Verpakkingsmaterialen mogen niet worden gebruikt om mee te spelen. Ze kunnen verstik- kingsgevaar opleveren.

1.3 m.b.t. de stroomvoorziening

Het apparaat werkt op elektrische stroom, waarbij in principe altijd het gevaar van een elektri- sche schok bestaat. Neem daarom het volgende in acht: Dompel het apparaat nooit in water of andere vloeistoffen en bescherm het tegen regen en vocht. Raak de stekker nooit aan met natte handen. Gebruik het apparaat nooit in de openlucht of in ruimtes met een hoge luchtvochtigheid. Zorg ervoor dat de stroomkabel niet knikt, nergens klem komt te zitten, er niet overheen wordt gereden en dat deze niet met hittebronnen in aanraking komt. Hij mag bovendien geen struikelgevaar vormen. Gebruik zo mogelijk geen verlengkabels. Als dit onvermijdelijk is, ge- bruik dan alleen op veiligheid gecontroleerde, spatwaterdichte, enkele verlengkabels (geen meervoudige contactdozen), die zijn ontworpen voor de vermogensopname van het apparaat. Controleer vóór het aansluiten aan de stroomvoeding of de op het typeplaatje vermelde spanning overeenkomt met de spanning van uw stopcontact. Controleer de stroomkabel op eventuele beschadigingen voordat u hem gebruikt. Transporteer het apparaat nooit aan de stroomkabel. Het zou beschadigd kunnen worden. Voordat u het apparaat gaat reinigen of onderhouden, schakelt u het uit en trekt u de stekker uit het stopcontact. Trek altijd aan de stekker zelf als u deze uit het stopcontact trekt. Trek niet aan de stroomkabel, deze kan beschadigd worden. WAARSCHUWING: Waarschuwt voor gevaren voor uw gezondheid en wijst op mogelijk verwondingsrisico. OPGELET: Wijst op mogelijke gevaren voor het apparaat of andere voorwerpen. AANWIJZING: Benadrukt tips en informatie. DD 7374.book Seite 22 Mittwoch, 25. Februar 2015 9:48 0923 1 Veiligheidsinstructies

1.4 m.b.t. het doelmatig gebruik

De stofzuiger is alleen bedoeld voor huishoudelijk gebruik. Hij is niet geschikt voor industrieel gebruik. Gebruik de stofzuiger uitsluitend voor het reinigen van droge, normaal vervuilde vloeren en vloerbedekkingen. Afhankelijk van het mondstuk dat u geplaatst hebt (Zhoofdstuk 2.1, „Apparaat monteren en mondstukken aan de ondergrond aanpassen“), kunt u het apparaat ge- bruiken voor het zuigen van meubels of ongevoelige kussens. Elke andere vorm van gebruik geldt als niet conform de voorschriften en is niet toegestaan. Verboden is bovendien: Het zuigen van: - mensen, dieren, planten, vooral haren, vingers, andere lichaamsdelen en kledingstukken, terwijl deze gedragen worden. Deze zouden opgezogen kunnen worden. Dit kan verwon- dingen tot gevolg hebben. - water en andere vloeistoffen, met name vochtige tapijtreinigingsmiddelen. Vocht in het ap- paraat kan kortsluiting veroorzaken. - toner (voor laserprinters, kopieermachines enz.). Dit kan brand- en explosiegevaar tot ge- volg hebben. - gloeiende as, brandende sigaretten of lucifers. Er bestaat brandgevaar. - scherpe voorwerpen, zoals glassplinters, spijkers enz. Deze kunnen het apparaat eventu- eel beschadigen. - bouwpuin, gips, cement, fijn boorstof, make-up, poeder, enz. Hierdoor kan het apparaat beschadigd raken. Het gebruik in de buurt van explosieve of licht ontvlambare stoffen. Er bestaat brand- en ex- plosiegevaar. Het gebruik in de openlucht. Regen en vuil kunnen het apparaat beschadigen. Voorwerpen in de openingen van het apparaat steken. Het zou oververhit kunnen raken. Het apparaat zelfstandig om te bouwen of te repareren.

1.5 over optionele turboborstel

De borstels van de optioneel verkrijgbare turboborstel roteren zeer snel. Er bestaat verwon- dingsgevaar. Gebruik de turboborstel niet om mensen, dieren of planten te reinigen. Houd lichaamsdelen op afstand van de roterende borstelwals. Voordat u de turboborstel reinigt of wegneemt, moet u eerst de stofzuiger uitschakelen. Rij nooit over kabels. Anders kan de isolatie ervan beschadigd raken. De turboborstel is niet geschikt voor het reinigen van gevoelige oppervlakken. Dit kan schade tot gevolg hebben. Neem de reinigings- en onderhoudsinstructies van de fabrikant in acht.

1.6 bij een defect apparaat

Gebruik dit apparaat nooit als het defect is of als de stroomkabel defect is. Als de aansluitkabel van dit apparaat beschadigd is, moet deze, om risico te voorkomen, door de fabrikant of de klantenservice van de fabrikant of door iemand met dezelfde competentie worden vervangen. Geef een defect apparaat voor reparatie aan een vakhandelaar of de Dirt Devil-klantenservice (Zpagina 46, „International Service“). DD 7374.book Seite 23 Mittwoch, 25. Februar 2015 9:48 0924 2Gebruik 2Gebruik

2.1 Apparaat monteren en mondstukken aan de ondergrond aanpassen

1. Verbind zuigslang en apparaat (afb. 1).2. Steek de toebehoren uit de leveringsomvang op de handgreep (afb. 2 - 10), afhankelijk van de ondergrond die u wilt zuigen:- Meubelborstel (afb. 2) voor voorwerpen met gevoelig oppervlak- Kussenmondstuk (afb. 3) voor meubels met kussens, matrassen e.d.- Voegenmondstuk (afb. 3) of optioneel lang flexibel voegenmondstuk(afb. 4) voor naden in kussens - Optionele mini-turboborstel (afb. 5) voor ongevoelige kussens, lopers, voetmatten en dergelijke- Vloermondstuk met schakelstand zoals in afb. 7 voor tapijt- Vloermondstuk met schakelstand zoals in afb. 8 voor harde vloer- Optionele parketborstel (afb. 9) voor gevoelige harde vloer- Optioneel harde vloer-mondstuk (afb. 10) voor harde vloer met voe-gen en naden3. Let op dat de hulpluchtregelaar gesloten is (afb. 6).4. Als u de telescoopbuis gebruikt, stel dan de juiste lengte ervan in.

1. Trek de kabel uit het apparaat (afb. 11).2. Schakel het apparaat m.b.v. de Aan-/Uit-schakelaar ( ) in (afb. 13).3. Pas het zuigvermogen aan de reinigingstaak aan (afb. 14).4. Begin te stofzuigen (afb. 15).

WAARSCHUWING: Verwondingsgevaar! Laat de stekker uit het stopcontact als u de delenvan het apparaat monteert. Anders kan het apparaat opstarten en kunnener lichaamsdelen, haren of kledingstukken naar binnen gezogen worden. OPGELET: Controleer eerst, voordat u begint te zuigen, of het aangebrachte mond-stuk onbeschadigd en geschikt is voor de te zuigen ondergrond.Gebruik nooit een roterende borstel voor vloeren of voorwerpen, diehierdoor beschadigd raken. Neem de aanbevelingen en onderhoudsin-structies van de fabrikant van de vloerbedekking in acht. AANWIJZING: Eventueel is het noodzakelijk om de beide delen bij het in elkaar stekeniets heen en weer te draaien, zodat ze stevig vast zitten. Controleer ofde gemonteerde delen stevig vast zitten door deze uit elkaar proberente trekken.

WAARSCHUWING: Verwondingsgevaar! Controleer apparaat en stroomkabel vóór elkgebruik. Een beschadigd apparaat mag niet worden gebruikt. OPGELET: Gebruik het apparaat alleen als alle filters onbeschadigd, droog en cor-rect geplaatst zijn. Controleer of geen voorwerpen de telescoopbuis, dezuigslang of andere openingen verstoppen. WAARSCHUWING: Gevaar voor een elektrische schok! Als de rode markering zichtbaar is,trekt u de stroomkabel m.b.v. de kabeloproltoets ( ) weer tot aan degele markering (afb. 12) naar binnen. AANWIJZING: De hulpluchtregelaar (afb. 6) moet tijdens het zuigen volledig geslotenzijn. Met de hulpluchtregelaar kunt u de zuigkracht zonodig snel vermin-deren om ingezogen voorwerpen (bv. gordijnen) weer uit de stofzuigerte krijgen. Als het harde vloer-mondstuk (afb. 10) zich op de ondergrondheeft “vastgezogen”, kunt u via de hulpluchtregelaar (afb. 6) ook een-voudig de zuigkracht verminderen. WAARSCHUWING: Verwondingsgevaar! Let er vooral bij het zuigen van trappen op dat uzich steeds boven het apparaat bevindt. DD 7374.book Seite 24 Mittwoch, 25. Februar 2015 9:48 0925 3 Onderhoud en verzorging

3 Onderhoud en verzorging

3.1 Stoffilterzak vervangen

1. Schakel het apparaat uit ( ).2. Trek de stekker uit het stopcontact.3. Open het deksel van de stofzakruimte (afb. 22).4. Trek de volle stoffilterzak voorzichtig eruit (afb. 23 – 24).5. Plaats een nieuwe stoffilterzak (afb. 25).6. Controleer of de stoffilterzak goed langs de randen ligt.7. Nadat u de zak erin gelegd hebt, vouwt u hem open (afb. 26), zodat de zak tijdens het zuigen kan gaan uitzetten en optimaal gevuld kan worden.8. Sluit het deksel van de stofzakruimte (afb. 27).

WAARSCHUWING: Verwondingsgevaar! Schakel het apparaat na het stofzuigen uit ( ) enrol de stroomkabel op ( ). Houd de stekker tijdens het oprollen goed inuw hand, zodat de kabel niet kan rondzwiepen en u eventueel daardoorgewond raakt. WAARSCHUWING: Verwondingsgevaar! Berg het apparaat steeds zodanig op dat hetontoegankelijk is voor kinderen. OPGELET: Zet het apparaat nooit direct naast warmtebronnen neer (bv. verwar-ming, kachel). Vermijd direct zonlicht. Berg het apparaat en de toebeho-ren koel, droog en plaatsbesparend op (afb. 16 – 20). OPGELET: Als u van plan bent om het apparaat langere tijd op te slaan, vervang dan van tevoren de stoffilterzak door een nieuwe, Zhoofdstuk 3.1, „Stoffilterzak vervangen“. OPGELET: Voordat u de stoffilterzak vervangt, schakelt u het apparaat uit. Anderskan het apparaat beschadigd raken. AANWIJZING: Ga bij het verwijderen van de stoffilterzak voorzichtig te werk, zodat ergeen stof uit de stoffilterzak ontsnapt. click!click!

MicroPor Plus stoffilterzakkenmet AirSpace Long Power GuaranteeSwirl , AirSpace , MicroPor en Y50 zijn geregistreerde merken van een onderne-ming van de Melitta Groep, die met toestemming van deze groep gebruikt worden. AANWIJZING: Plaats de zak in de richting van de op de zak aangegevenpijl. Nadat u de zak erin gelegd hebt, vouwt u hem open (afb.26), zodat de zak tijdens het zuigen kan gaan uitzetten enoptimaal gevuld kan worden. AANWIJZING: Zodra het indicatielampje voor het vervangen van de stoffilterzak in hetkijkvenster verschijnt (afb. 21), moet de stoffilterzak vervangen worden.Vervang de stoffilterzak bovendien op zijn laatst om de 3 maanden envóór langere opslag of voordat u het apparaat verstuurt. OPGELET: De inhoud van de stoffilterzak kunt u meegeven met het gewone huis-vuil, voor zover deze geen voor huisvuil verboden vuil bevat. OPGELET: Gebruik het apparaat nooit zonder een stoffilterzak te hebben geplaatst.Anders kan het apparaat beschadigd raken. DD 7374.book Seite 25 Mittwoch, 25. Februar 2015 9:48 0926 3 Onderhoud en verzorging

3.2 Motorbeschermingsfilter reinigen/vervangen

1. Schakel het apparaat uit ( ).2. Trek de stekker uit het stopcontact.3. Trek de stoffilterzak uit het apparaat (afb. 28),Zhoofdstuk 3.1, „Stoffilterzak vervangen“.4. Trek het filter naar boven toe uit de filterhouder (afb. 29). 5. Spoel het filter onder stromend koud of handwarm water grondig uit (afb. 30).

6. Laat het filter drogen (ca. 24 uur op kamertemperatuur).

7. Plaats het filter weer in de filterhouder (afb. 31).8. Plaats de stoffilterzak weer terug (afb. 32), Zhoofdstuk 3.1, „Stoffilterzak vervangen“.

3.3 Uitblaasfilter reinigen/vervangen

1. Schakel het apparaat uit ( ).2. Trek de stekker uit het stopcontact.3. Open de afdekking van het uitblaasfilter zoals afgebeeld (afb. 33).4. Neem het filter uit het apparaat (afb. 34).5. Borstel het uitblaasfilter vervolgens uit met een zachte borstel, bijvoorbeeld met de meegeleverde meubelborstel (afb. 35).6. Plaats het filter weer terug in zijn console (afb. 36).7. Plaats de uitblaasfilterafdekking in de uitsparingen (afb. 37).8. Duw vervolgens op de afdekking tot deze inhaakt.

3.4 Reserveonderdelen en toebehoren

De volgende toebehoren en reserveonderdelen kunt u nabestellen: Toebehoren en reserveonderdelen kunt u bijbestellen via:Zpagina 46, „International Service“

OPGELET: Reinig het motorbeschermingsfilter elke keer als u de stoffilterzak ver-vangt, uiterlijk echter om de 3 maanden. Vervang het motorbescher-mingsfilter elke keer als u een nieuw pakket stoffilterzakken opent,omdat in elk pakket stoffilterzakken een nieuw motorbeschermingsfilterzit. Vervang het motorbeschermingsfilter uiterlijk om de 6 maanden. OPGELET: Het filter is wasbaar, maar ongeschikt voor de wasmachine of vaatwas-ser. Gebruik bovendien voor de reiniging geen reinigingsmiddelen of harde borstels. Laat het filter na de natte reiniging drogen (ca. 24 uur bij kamertemperatuur). Plaats het filter pas weer terug als het helemaaldroog is. click!click!

OPGELET: Reinig het uitblaasfilter elke keer als u het motorbeschermingsfilter rei-nigt. Vervang het uitblaasfilter op z'n laatst, zodra het vervormd ofbeschadigd is. OPGELET: Het filter is niet wasbaar. Gebruik voor het reiniging van het filter ookgeen reinigingsmiddelen of borstels met harde haren. Anders kan hetfilter beschadigd raken.Artikelnr. Beschrijving7374001 1 uitblaasfilter7700022 4 stoffilterzakken + 1 motorbeschermingsfilterM203-4 1 parketborstelM219 1 mini-turboborstel „Fellino“M221 1 midi-turboborstelM232 1 lang, flexibel voegenmondstukM236-1 1 harde vloer-mondstuk OPGELET: Gebruik alleen originele reserveonderdelen die bij de levering inbegre-pen zijn of die u door nabestelling heeft bijgekocht. DD 7374.book Seite 26 Mittwoch, 25. Februar 2015 9:48 0927 4 Problemen verhelpen en technische gegevens

4 Problemen verhelpen en technische gegevens

4.1 Voordat u het apparaat opstuurt

Voordat u contact met ons opneemt of het apparaat opstuurt, kunt u aande hand van de tabel controleren of u het probleem zelf kunt verhelpen.

Er gelden de wettelijke garantieregels conform de EU-richtlijn 1999/44/EG. In niet-EU-landen gelden de in het betreffende land geldende minimale ei- sen waaraan een garantie moet voldoen.

4.3 Afvalverwijdering

Verwijder het apparaat als afval volgens de in uw land geldende mi-lieubeschermingsvoorschriften. Elektrisch afval mag niet samenmet huishoudelijk afval worden verwijderd. Maak daarom gebruikvan de plaatselijke inzamelpunten om oude apparaten in te leveren.De filters en de stoffilterzak zijn vervaardigd van milieuvriendelijke materi-alen. U kunt deze – anders dan het apparaat – meegeven met het huisvuil,mits ze geen stoffen bevatten die niet als huisvuil mogen worden wegge-gooid.

4.4 Technische gegevens

Technische en designwijzigingen in ver-band met voortdurende productverbete-ringen voorbehouden. © Royal ApplianceInternational GmbH WAARSCHUWING: Verwondingsgevaar! Gebruik nooit een defect apparaat! Voordat u pro-blemen gaat opsporen, schakelt u het apparaat uit en trekt u de stekkeruit het stopcontact.Probleem Mogelijke oorzaak / OplossingIndicatie voor ver-vanging stoffilter-zak ver-schijnt in het kijkven-ster (afb. 21). Stoffilterzak is vol. Vervang de stoffilterzak Zhoofdstuk 3.1, „Stoffilterzak vervangen“.Filters zijn vervuild. Reinig het betreffende filter, Zhoofdstuk 3.2, „Motorbe- schermingsfilter reinigen/vervangen“ resp. Zhoofdstuk 3.3, „Uitblaasfilter reinigen/vervangen“.Mondstuk, telescoopbuis of zuigslang zijn verstopt.Verwijder de verstopping. Gebruik hiervoor zonodig een lange stok (bv. een bezemsteel).Apparaat stopt plot-seling met zuigen.De oververhittingsbeveiliging is geactiveerd (eventueel vanwege verstopte aanzuigwegen e.d.). 1. Schakel het apparaat uit en trek de stekker uit het stopcontact. 2. Verwijder de oorzaak van de oververhitting (bv. telescoopbuis en zuigslang demonteren en ver-stopping verwijderen). 3. Wacht ca. 45 minuten, totdat het apparaat afgekoeld is. 4. Het afgekoelde apparaat kunt u nu weer inschakelen.Probleem Mogelijke oorzaak / OplossingZuigresultaat is ondanks een optimale functie niet naar tevre-denheid.Hulpluchtregelaar (afb. 6) is geopend.Sluit de hulpluchtregelaar (afb. 6).Stand van de zuigkrachtregelaar is niet geschikt (afb. 14). Pas de stand van de zuigkrachtregelaar aan (afb. 14).Aangebracht mondstuk is niet geschikt.Vervang het mondstuk, Zhoofdstuk 2.1, „Apparaat monteren en mondstukken aan de ondergrond aan-passen“.Borstel van het vloermondstuk staat niet in de goede stand voor de vloer (afb. 7 – 8). Pas de stand van de borstel m.b.v. de omschakelaar van het vloermondstuk aan de vloer aan (afb. 7 – 8).Apparaat ge-nereert bij ge-bruik van het lange, flexibe-le voegen-mondstuk een fluittoon en het zuig-vermogen daalt sterk.Onderdruk in de stofzuiger te hoog. Daarom werd het veiligheidsventiel geactiveerd.Open de hulpluchtregelaar, totdat het ventiel niet meer geactiveerd wordt. AANWIJZING: Als u het probleem met behulp van deze tabel niet kunt verhelpen, neem dan contact op met de Dirt Devil klantenservice (Zpagina 46, „International Service“).Soort apparaat : Stofzuiger met zakModelnaam : BEATModel : DD 7374 (-0/-1/.../-5/-6)Spanning : 220-240 V ~, 50/60 HzVermogen : 800 WMax. benutbaar stofzakvolume : ca. 1,5 literLengte stroomkabel : ca. 5 mGewicht : ca. 3,9 kg DD 7374.book Seite 27 Mittwoch, 25. Februar 2015 9:48 0928 1 Indicaciones de seguridad 1 Indicaciones de seguridad

• 0,14 €/minuut vanuit het Duitse vaste telefoonnet, vanuit het Duitse mobiele netwerk max. 0,42 €/minuut; De kosten voor telefoongesprekken vanuit het buitenland (dus buiten Duitsland) richten zich naar de prijzen van de betreffende buitenlandse aanbieders en de betreffende actuele tarieven.
