GEBRUIKSAANWIJZING Silverbike 90215 Pro-User

NL: Montagehandleiding en Veiligheidsvoorschriften

• Introductie 4
  Belangrijke informatatie 5
  In elkaar zetten van de fietsendrager 6
  Montage van de fietsendrager op de trekhaak 9
  Deverlichting 10
  Montage van de fietsen op de fietsendrager 11
• Het kantelmechanisme 12
  Veiligheidsvoorschriften 13
  Onderhoud &garantie 14
• Onderdelenlijst & explosietekening 15

Inhaltsverzeichnis

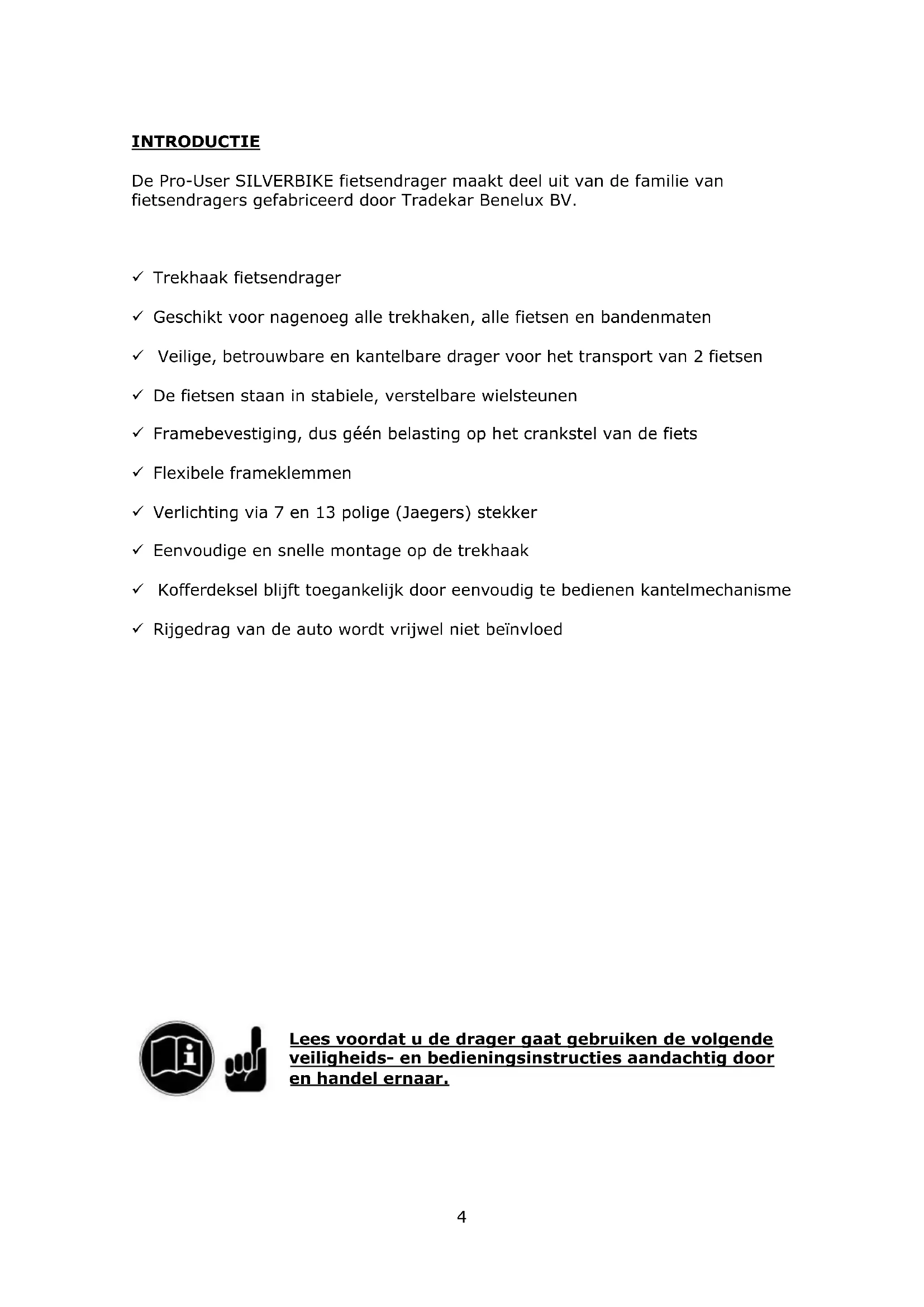

De Pro-User SILVERBIKE fietsendrager maakt deel uit van de familie van fietsendragers gefabricceerd door Tradekar Benelux BV.

Trekhaak fietsendrager
Geschikt voor nagenoeg alle trekhaken, alle fietsen en bandenmaten
Veilige, betrouwbare en kantelbare drager voor het transport van 2 fietsen
De fietsen staan in stabiele, verstelbare wilsteunen
✓ Framebevestiging, dus geén belasting op het crankstel van de fiets
Flexibleframeklemmen
Verlichting via 7 en 13 polige (Jaegers) stekker
✓ Eenvoudige en snelle montage op de trekhaak
✓ Kofferdeksel blijft toegankelijk door eenvoudig te bedieren kantelmechanisme
Rijgedrag van de auto worden vrijwel Niet beinvloed

Lees voordat u de drager gaat gebruiken de volgende veiligheids- en bedieningsinstructies aandachtig door en handel ernaar.

BELANGRIJKE INFORMATIE

Voor gebruik goed doorlezen!

Dit product Niet monteren en gebruiken voordat de montagehandleiding en veiligheidsvoorschriften geheel zich doorgelezen en duidelijk�.

De assemblage en montage van de fietsendrager alleen volgensdezemontagehandleiding uitvoeren.

De stappen die worden genoemd en de veiligheidsinstructies voor montage, bediening en gebruik van de fietsendrager,要去en beslist worden opgevolgd. Al dekleinste afwijking kan leiden tot verkeerde montage of verkeerd gebruik.

De drager is geschikt voor het vervoeren van maximaal twee fietsen. Let op de maximaal toelaatbare kogeldruk. U kunt deze vinden op het typeplaatje van de trekhaak van uw auto (bij de meeste auto's is deze 75kg ). Het totale gewicht van de drager inclusief de fietsen mag Niet hoger� dan de maximaal toelaatbare kogeldruk van de trekhaak.

De maximale belasting op de fietsendrager zich mag 40kg zich. Het eigena netto gewicht van de drager is Ca. 16kg.

Maximale kogeldruk	Gewicht fietsendrager	Max. belasting
50kg	16kg	34kg
60kg	16kg	Max. 40kg
75kg	16kg	Max. 40kg
90kg	16kg	Max. 40kg

Niet geschikt voor het gebruik op aluminium trekhaken.

Deze montagehandleiding en veiligheidsvoorschriften in de auto bewaren.

CONSUMENTEN HELPDESK & SUPPORT

0345-470998 (maandag t/m donderdag 8:30-12:30aar)

[e-mail]

IN ELKAAR ZETTEN VAN DE FIETSENDRAGER

De fietsendrager要去 nog afgemonteerd worden. Haal alle onderdelen uit de verpakking en leg deze overzichtelijk neer. Per stap za duidelijk beschreiben en te zien+zijn welke onderdelen nodig+zijn voor de montage van de fietsendrager.

Stap 1

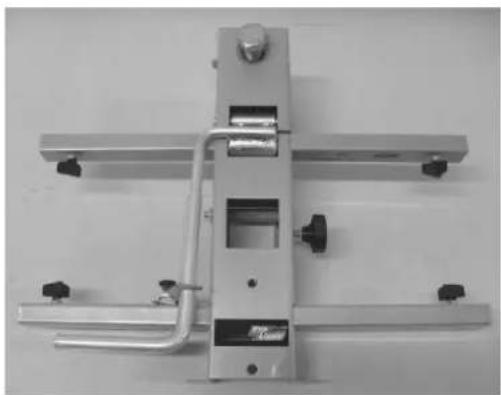

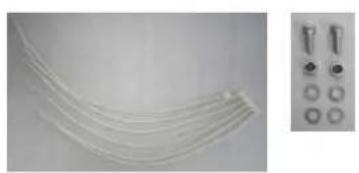

Onderdelen:

De montage:

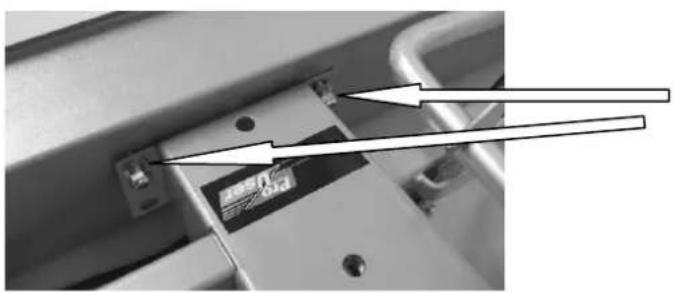

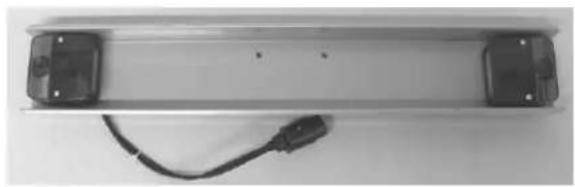

Bevestig delichtbalk aan het middenstuk met de inbusboutjes M6x15mm, ringetjes M6 en zelfborgende moertjes M6 in de bovenste twee gaten van de fietsendrager basis (zie Foto).

Met de meegeleverde kabelbindertjes (6 stuks) kan de kabel van de lampen aan de onderkant van de drager netjes vastbezet worden zodanig dat deze de grond Niet meer kan raken of ergens darüber kan blijven haken.

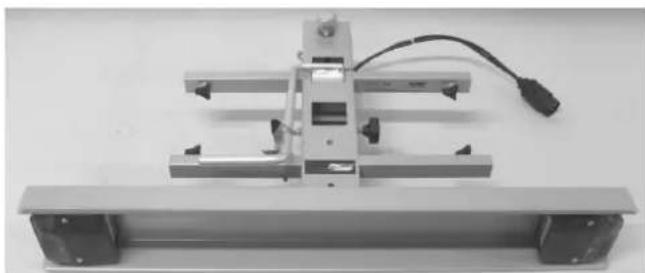

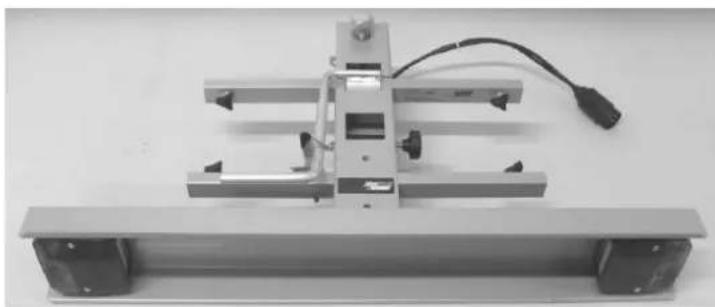

Eindresultaat:

Stap 2

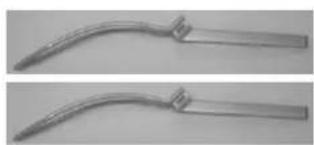

Onderdelen:

De montage:

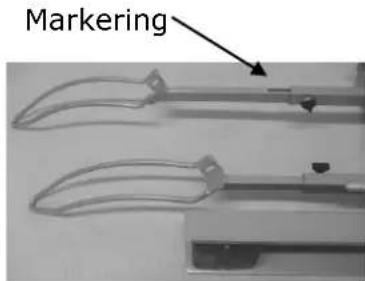

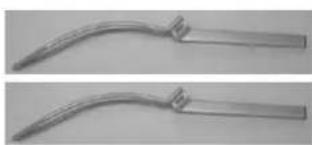

Schuif de vier wilhouders in de openingsen van het basisframe. Let erop dat het uiteinde van de wilhouders bij het inschuivenaar beneden is gericht (zie afbeelding). Bevestig de wilhouders met de kunststof sterknuppen. Bij het instellen van de wilhouders moot们都za maximaal tot aan de rode markinguiqtgeschoven worden!

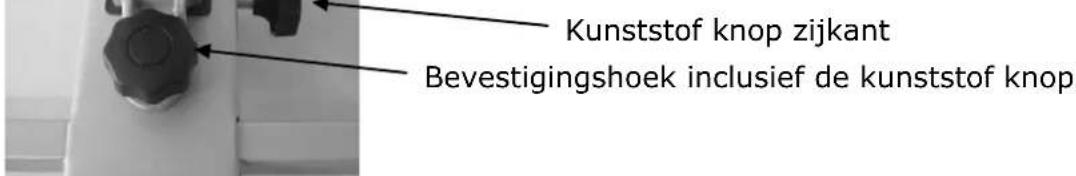

Schuif verwolgens de framebeugel (voort het bevestigen van de frameklemmen) in het vierkante gat van het basisframe met de kunststof framebeugel houder. Zorg ervoor dat het hoekje voor de bevestiging aan de voorkant zit. Schroef de beugel stevig vast met de bijgeleverde kunststof draaiknop (inclusief ring). Draai daarna de kunststof draaiknop aan de zijkant van het basisframe vast zodat de beugel goed vast zit.

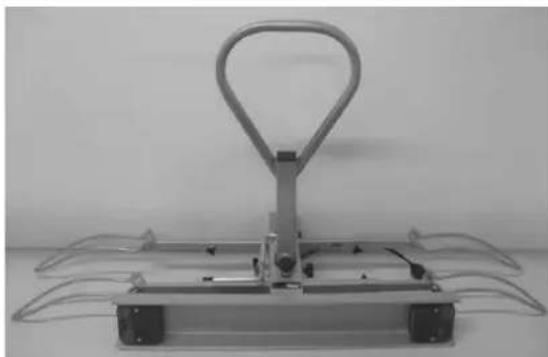

Eindhoven:

Stap 3

Onderdelen:

De montage:

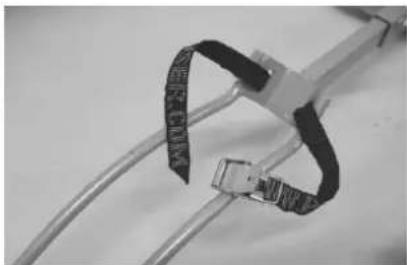

Schuif de vier zwarte spanbandjes van binnen maar buiten door de eerste sleuf, dan rond de welhouser en cervolgens door de achechterste sleuf waar van buiten maar binnen (zie Foto).

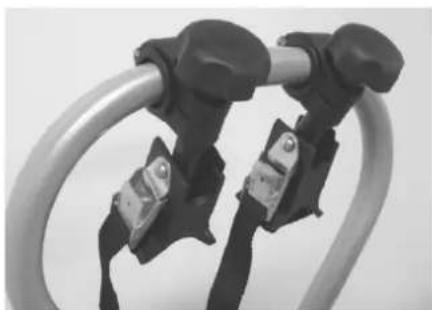

Draai de kunststof knop van beiden frameholders helemaal los, zodate de klemsluiting opengevouwen kan worden. Plaats eerst de kunststoffen ring om de U-vormige beugel en klem hier de klemsluiting overheen. Bevestig hierervolgens de houder wee aan met de kunststoffen knop en draai deze zodanig aan dat de frameholders nog net draaibaar zich (hier moeten immers de frames van de fietsen aan

bevestigd worden). De spanbandzijde dient ter bevestiging van de fiets.

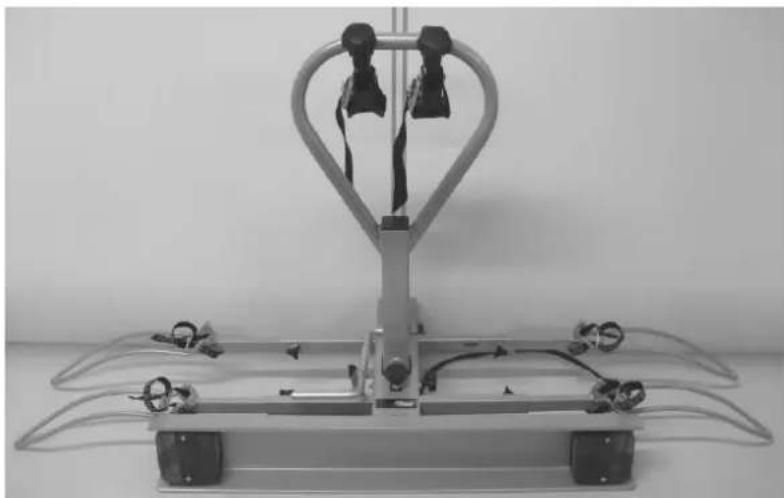

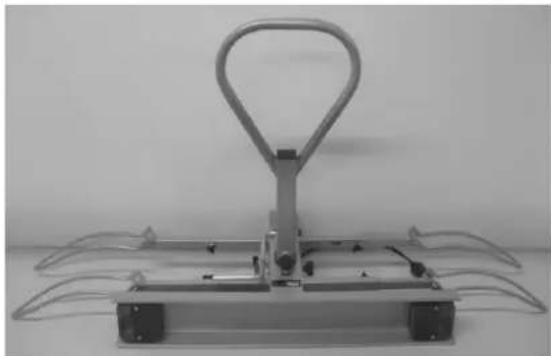

Eindresultaat:

MONTAGE VAN DE FIETSENDRAGER OP DE TREKHAAK

Voor de montage van de fietsendrager kan de auto het Besterecht staan, de motor uit staan en de handrem aangetrokken zijn. Let op dat de trekhaak onbeschadigd, schoon en vetvrij is!

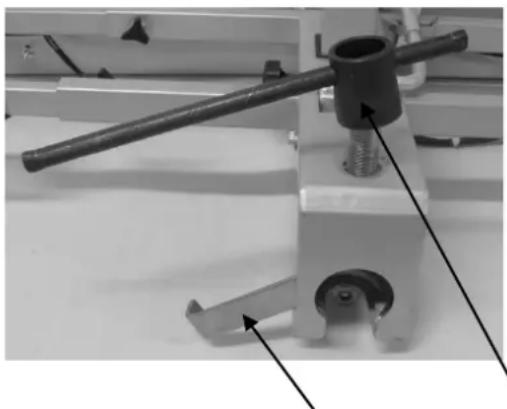

Zekeringplaat

Draai de bevestigingsbout aan de boenzijde van de fietsendrager zover möglichk uit en trek de zekeringplaat aan dechterzijde maar rechts. Schuif de ontstane opening aan dechterzijde van de fietsendrager over de trekhaak. Houd met een hand de fietsendrager horizontally en draai met de andere hand de bevestigingsbout aan de boenzijde handvast aan. Positioneer daarna de fietsendragerrecht achefter de auto.

Sleutel

Draai handmatig de inbusbout binnenzeskant (M15x45) door het schroefgedeelte (nabij de trekhaak) aan de onderkant van de fietsendrager (zie Foto). Draai.Deze met de meegeleverde inbussleutel zodenig aan gegen de trekhaak dat de fietsendrager in een rechte lijn staat met de auto en waar bij Niet maar beneden wijst.

Draai nu de große bevestigingsbout met bijgeleverde sleutel zodanig aan dat de fietsendrager goed vast zit op de trekhaak. Controller opnieuw of de fietsendrager en auto in een lijn staan.

Let op: Vergeet Niet, voordat u gaat rijden, de sleutel van de bevestigingsbout te halen!

Schuif de zekeringplaat aan dechterzijde terug en borg deze aan de linkerzijde in de waarvoor aanwezige opening door middel van het bijgeleverde hangslot voor bescherming gegen diefstal.

DEVERLICHTING

Deze fietsendrager is uitgerust met verlichting. Deze verlichting kan aangesloten worden op de trekhaak stekkerdoos van uw auto. Aangezien er meerde soorten stekkers in omloop�, heeft deze drager de keuze uit de gebruikelijke 7-polige

stekker en de 13-polige stekker (Jaegers).

Hierdoor is de drager geschikt voor elketerekhaak!

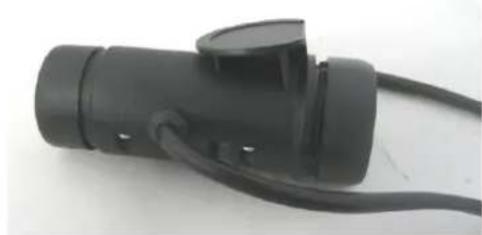

Beide stekkers zitten verwerkt in een behuizing. Over de stekker die nicht gebrukt worden, moet het bijgeleverde afdekkapje gedaan worden.

Universeel system 7 polig	1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L	Richtingaanwijzer links Niet in gebruik Massa Richtingaanwijzer rechts Achterlicht rechts Remlachten Achterlicht links	geel wit groen bruin rood zwart
Jaegers system 13 polig (DIN 72.570)	1 2 3 4 5 6 7 8 9 10 11 12 13	Richtingaanwijzer links Niet in gebruik Massa Richtingaanwijzer rechts Achterlicht rechts Remlachten Achterlicht links Niet in gebruik Niet in gebruik Niet in gebruik Niet in gebruik Massa Niet in gebruik	geel wit groen bruin rood zwart

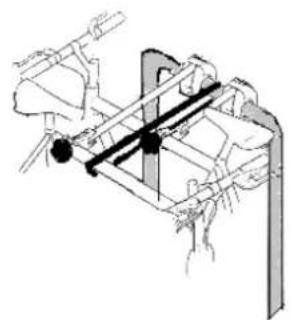

MONTAGE VAN DE FIETSEN OP DE FIETSENDRAGER

De eerste fiets moet in dechterste welhouders geplaatst worden (degene die het dichtst bij de auto is) en met de framehouser aan de beugel vastgemaakt worden.

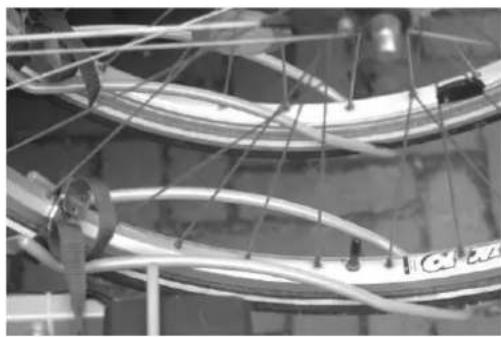

Stel deutsche welhoulders door middel van inschuiven en uittrekken zodanig in dat de wielen van de fiets er zo diep möglichk in staan, zo symmetrisch möglichk. Let op: Trek de welhoulders maximaal tot aan derode markingsuit! De wielen worden met de spanbanden stevig aan de welhoulders vastgemaakt.

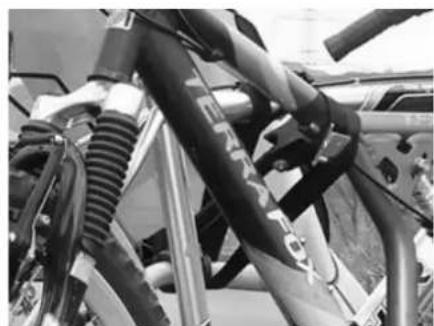

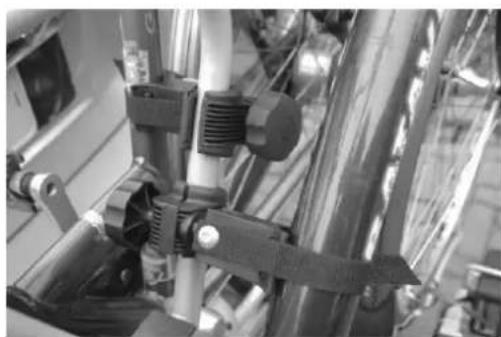

Bevestig de fiets zich via de framehouser aan de beugel. Aangezien de framehousernietplaatsgebonden zijn,ktunt meerdere posities uitproberen.Het is belangrijk om deframehouser zo hoog möglich teplaatsen.De fietsen maakt u vast via despanbanden.Door het gebruik van deze spanbanden kan elke fiets gemakkelijk vastgemaakt worden en wordt het crankstel van de fiets nicht belast!

Zet de tweede fiets, in tengengestelde richting, in de voorste welhoulders en ga te werk zoals bij de eerste fiets.

Let op: Houd er bij hetplaatsen van de fietsen op de fietsendrager rekening mee dat de hendel van het kantelmechanisme voldoende ruimte maar boven heeft om de fietsendrager te konnen Kantelen!

Beveilig tenslotte uw fietsen met de lange zwarte spanband (in leveromvang). Leg deze hiervoor om de frames van de fietsen en om de beugel en trek de spanband verrolgens goed vast.

HET KANTELMECHANISME

Om de kofferbak van uw auto gemakkelijk te bereiken, ook als de fietsen op de drager staan,(Intt u gebruik maken van het Kantelmechanisme.

Let op: Zorg dat bij het kantelen de drager of een fiets.altijd worden vastgehonden zodate fietsendrager Niet zichstandig maar beneden klapt!

Druk de hendel aan de bovenzijde van de fietsendrager waar beneden en duw de borghaak cervolgensaar links. Haal de hendel nu langzaam omhoog en houd hierbij de fietsendrager goed vast. Wanner de hendel omhoog is, kan de fietsendrager langzaam waar beneden worden gekanteld.

Let op: Zorg dat bij hetteringkantelen van de fietsendrager de kabel nicht beklemd raakt!

Bij het terugkantelen dient u de fietsendrager omhoog te tillen, deze met een hand vast te houden en cervolgens de hendel stevig maar beneden te drukken zodat de borghaak er automatisch overheen valt. Controleer voordat u de fietsendrager loslaat, of de borghaak ook daadwerkelijk goed over de hendel heben zit zodat deze Niet terug kan schieten.

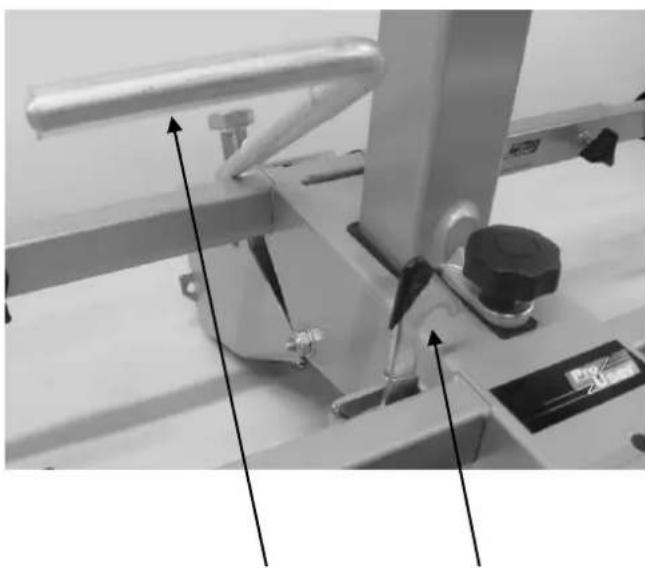

Hendel kantelmechanisme
Borghaak

VEILIGHEIDVOORSCHRIFTEN

Houd de trekhaak schoon en vetvrij.

De drager zal zich na elke bevestiging op de kogel, tijdens de eerst gereden kilometers gaan "zetten". Controller aanom na de eerst gereden kilometers de bevestiging en stel, indien nodig, de snelkoppeling strakker af.

Controleer de fietsendrager voor gebruik op beschadigingen. Beschadigde of versleten onderdelen dienen direct verrangen te worden. Gebruik uitsluitend originele verrangingsonderdelen.

Voer geen modificaties uit aan de fietsendrager (mechanisch of elektronisch). Dit kan erg gevaarlijk zijn. Garantie claims worden Niet geaccepteerd en wij+kunnen de juiste werkung van de fietsendrager Niet更是 garanderen indien modificaties�ui tegevoerd. Wij zich Niet aansprakelijk voor welke schade dan ookveroorzaakt als resultaat van onjuiste installmentie, bediening of modificatie.

Controleer regelmatig de verlichting van de fietsendrager op een juiste werkinq.

Zorg er.altijd voor dat de fietsen goed vastgezet zich door middel van de frameklemmen en de wieI spanbandjes.

Gebruik.altijddeextra spanbandalsextra beveiligingvooruw fietsen.Leg deze om deU-beugelendeframes van de fietsen en trek dezeervolgens goed vast.

Let op dat er geen onderdelen van de fietsijdens het transport verloren+kennen worden (accu's, fietspompen, snugheidsmeters, mandjes, fiestassen, fietszitjes enz.). Verwijder们都igtij voordat u gaat rijden!

Controleer regelmatig of alle spanbanden, draaiknuppen en bevestigingen goed vastzitten en indien nodig vastzetten.

Zorg er.altijd voor dat tijdens gebruik, het kantelmechanisme goed vergrendeld is.

Tijdens het rijden de fietsen Niet afdekken met een hoes.

Het rijden met een fietsendrager beinvloedt het weggedrag van de auto. Pas uw snelheid waarom aan (max. 120km/u).

Vermijd ook plotselinge remacties en stuurbewegingen.

Let op dat bij hetchyteruit rijden de auto langer is dan normalaal!

Voorts worden gewezen op de wettelijk eisen die gelden voor het vervoer van goederen aan de weiterijde van uw voertuig.

Bij voertuigen met een elektrische parkeerhulp kan een foulmeling optreden, indien de fietsendrager gemonteerd is. Schakel de parkeerhulp uitijdens gebruik van de fietsendrager.

Indien de auto is voorzien van een automatische opening van de achechterklep, dan要去 deze worden uitgeschakeld of uitsluitend handmatig worden geopend, indien de fietsendrager is gemonteerd.

Vór gelebruik van de autowas centrale de fietsendrager eerst van de trekhaak halen.

De fietsendrager is nicht geschickt voor "off road" gebruik.

Indien de drager nicht gebruikt worden, dient deze van de trekhaak gedemonteerd te worden.

In geval van defecten of problemen, alstublieft contact opnemen met uw Pro-User leverancier.

ONDERHOUD

De fietsendrager na gebruik schoon en droog opslaan. Eventueel afspuiten met een waterslang om modder, en andere vuiligheid te verwijdersen.

Houd de trekhaak van de auto schoon en vetvrij.

Houd de koppeling van de fietsendrager schoon en vetvrij.

Controleer regelmatig de fietsendrager op beschadigingen. Beschadigde of versleten onderdelen dienen direct verrangen te worden. Gebruik uitsluitend originele verrangingsonderdelen.

Bouten en moeren van de fietsendrager regelmatig controleren en indien nodig aandraaien.

Beschadigingen aan de lak direct met een (grond)verf behandelen.

Draaiende en bewegende delen regelmatig smeren.

GARANTIE

Dit product heeft een garantiepiode van 2aar. Let op: de garantie dekt alleen een normal gebruik van de fietsendrager. Op geen enkele manier worden schade gedekt die ontstaan is door onjuist gebruik. Dit houdt ook in defecten of gebreken die+zijn ontstaan door slechte of onjuiste montage. Om ervoor zorg te dragen dat de garantie voorwaarden van toepassing zijn dient u onderhoud volgens het onderhoudsvoorschriftuit te (laten) voeren. Aanspraak makes op garantie zonder aankoopbewijs is Niet mogelijk. Wij behouden ons hetrecht om kosten in rekening te brengen die voortkomen uit reparaties van zaken die buiten once controle vallen zoals onjuiste of slechte montage, onjuist gebruik, schade door ongelukken, enz.

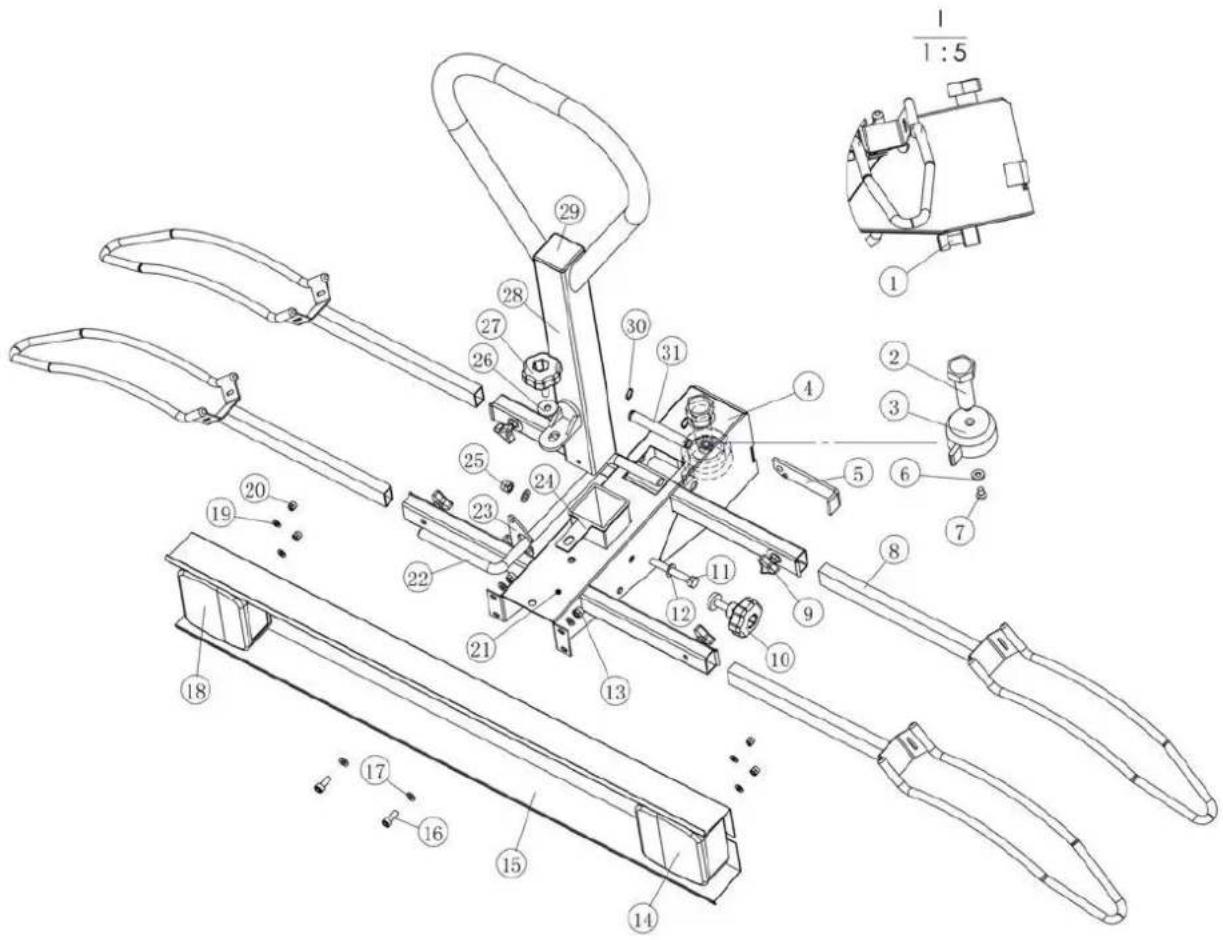

Pos nr.	Omschrijving	Aantal	Maat
1	Inbusbout binnenzeskant	1	M10x30
2	Bevestigingsbout	1	M20
3	Klemplaat	1
4	Dragerbasis met kantelmechanisme	1
5	Zekeringplaat	1
6	Sluitring	1
7	Kruiskopschroefje	1
8	Wielhouder	4
9	Sterknop	4	M6
10	Kunststof draaiknop	1	M8
11	Zeskantbout	1	M8x90
12	Sluitring	1	M8
13	Zelfborgende moer	2	M6
14	Rechter weiterlicht	1
15	Lichtbalk	1
16	Inbusboutje	2	M6x15
17	Sluitring	2	M6
18	Linker weiterlicht	1
19	Sluitring	4	M6
20	Moertje	4	M6
21	Basisframe	1
22	Hendel kantelmechanisme	1
23	Borghaak	1
24	Kunststof framebeugel houder	1
25	Zelfborgende moer	1	M8
26	Sluitring	1	M8
27	Kunststof draaiknop	1	M8
28	Framebeugel	1
29	Kunststof afdichtingskap 5 x 5 cm	1
30	Springveer	1	M15
31	Scharnier pin	1	M15x80
