BEDIENUNGSANLEITUNG Silverbike 90215 Pro-User

DE: Montageanleitung und Sicherheitsvorschriften

Fietsendrager/Fahrradträger/Bike carrier/Porte-vélos

SILVERBIKE

Inhoudsopgave

Einführung 17
Wichtige Information 18
Montage des Fahrradtragers 19
Montage auf die Anhängerkupplung 22
Die Beleuchting 23
Montage der Fahrrädern auf dem Fahrradträger 24
Der Abklappmechanismus 25
- Sicherheitsvorschriften 26
Wartung & Garantie 27
- Stuckliste & Explosionszeichnung 28

Table of contents

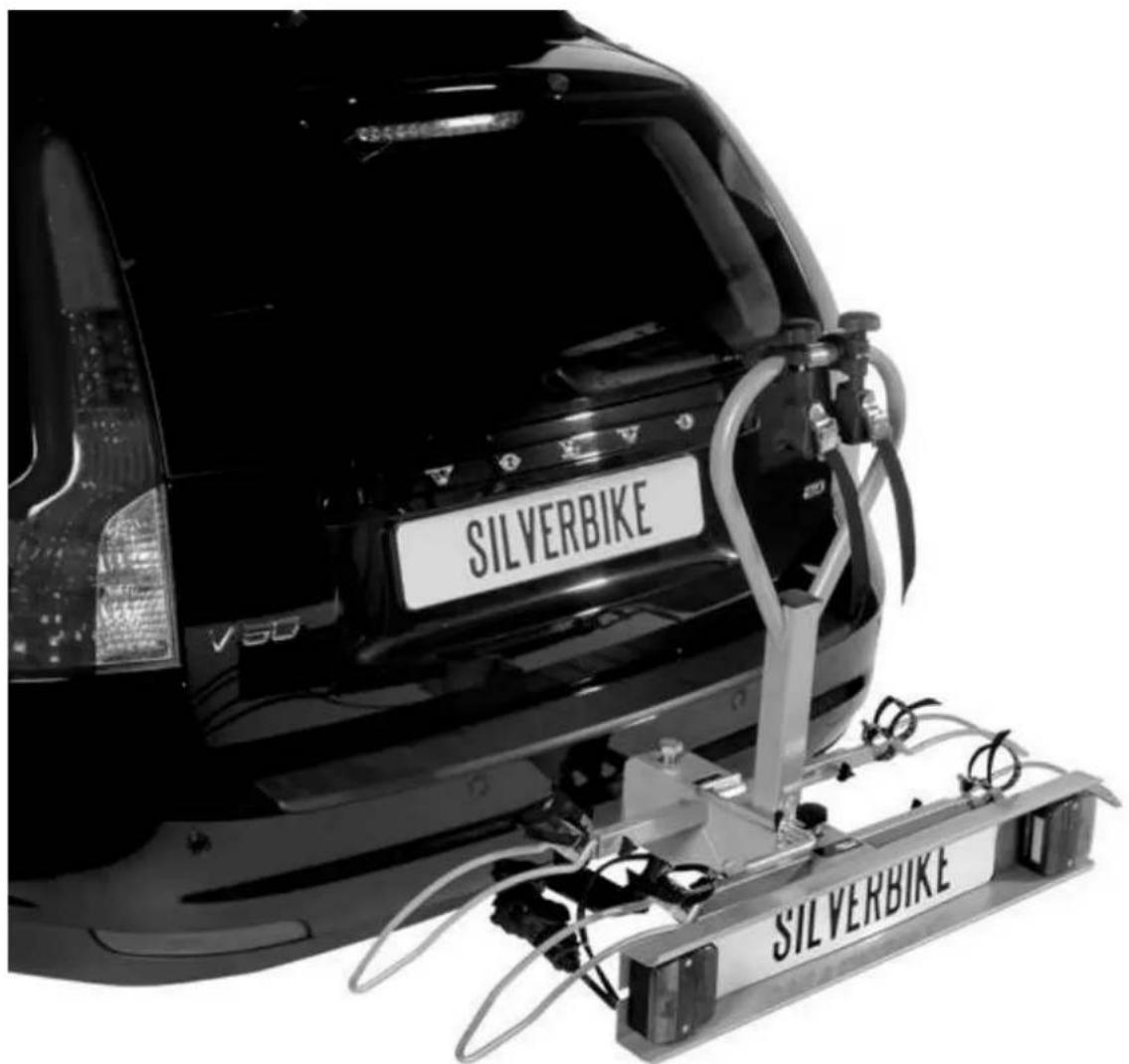

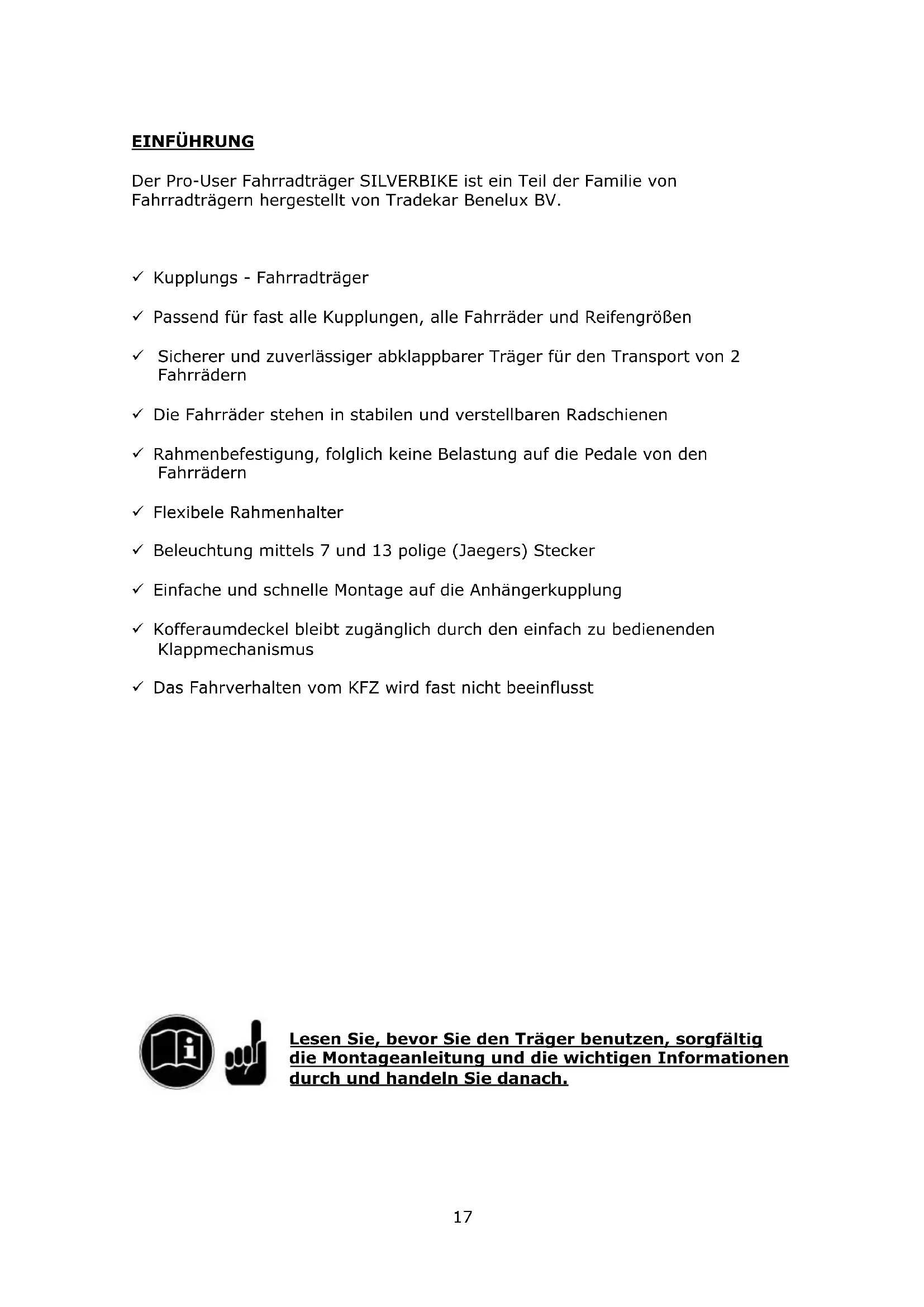

Der Pro-User Fahrradträger SILVERBIKE ist ein Teil der Familie von Fahrradträgern hergestellt von Tradekar Benelux BV.

✓ Kupplungs - Fahrradträger
Passend für fast alle Kupplungen, alle Fahrräder und Reifengrößen
✓ Sicherer und zuverlässiger abklappbarer Träger für den Transport von 2 Fahrrädern
√ Die Fahrräder stehen in stabilen und verstelltbaren Radschienen
✓ Rahmenbefestigung, folglich keine Belastung auf die Pedale von den Fahrrädern
Flexible Rahmenhalter
Beleuchtung mittels 7 und 13 polige (Jaegers) Stecker
✓ Einfache und schelle Montage auf die Anhängerkupplung
✓ Kofferaumdeckel bleibt zugänglich durch den einfach zu bedienenden Klappmechanismus
Das Fahrverhalten vom KFZ wird fast nicht beeinflusst

Lesen Sie, bevor Sie den Träger benutzen, sorgfältig die Montageanleitung und die wichtigen Informationen durch und handeln Sie danach.

WICHTIGE INFORMATIONEN

Vor Erstgebrauchesen!

Dieses Produkt nicht montieren und benutzen, bevor die Montageanleitung und die Sicherheitsvorschriften vollig durchgelesen und klar verstanden worden sind.

Der Heckträger muss sicher gemäß diese Montageanleitung montiert werden.

Die in dieser Benutzerinformation aufgeführten Arbeitsschritte, Maßangaben und Sicherheitshinweise für die Montage, Handhabung und Nutzung des Heckträgersystems müssen unbedingt eingehalten werden. Bereits gingste Abweichungen können zu fehlerhaftem Aufbau bzw. fehlerhafter Benutzung führen.

Der Träger ist geeignet für den Transport von bis zu zwei Fahrrädern.itte beachten Sie die maximale Stützlast. Diese Angabe finden Sie auf dem Typenschild Ihres Autos (meistens 75kg .Das Gesamtgewicht des Trägers inklusive Fahrräder darf diese Angabe auf der Anhängerkupplung nicht überschreiben.

Das maximale Gewicht der Fahrräder kann 40kg sein. Das Eigengewicht des Trägers ist ca. 16kg.

Max. StützlastAnhängerkupplung	EigengewichtFahrradträger	Max. Nutzlast amFahrradträger
50kg	16kg	34kg
60kg	16kg	Max. 40kg
75kg	16kg	Max. 40kg
90kg	16kg	Max. 40kg

Nicht geeignet für den Gebrauch auf Aluminium Anhängerkupplungen.

These Montageanleitung und Sicherheitsvorschriften im Fahrzeug mit führen.

Support Endverbraucher

[phone] (Montag bis Donnerstag 8:30-12:30Uhr)

[e-mail]

MONTAGE DES FAHRRADTRAGERS

Der Fahrradträger muss komplett zusammen gebaut werden. Holen Sie alle Bauteile aus der Verpackung und legen diese übersichtlich hin. jeder Arbeitsschnitt wird beschreiben und zeigt Ohnen deutlich welche Bauteile Sie für die Montage des Fahrradträgers benötigen.

Step 1

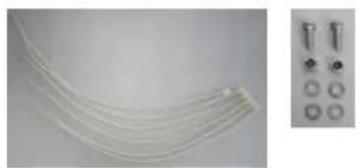

Bauteile:

Die Montage:

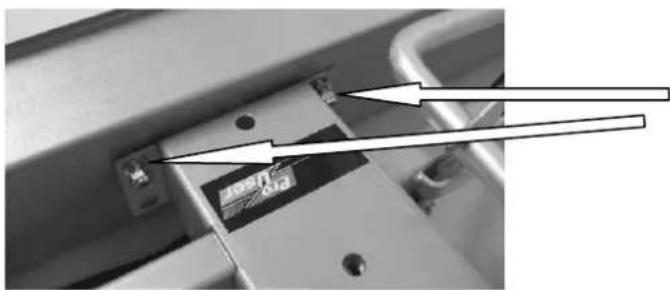

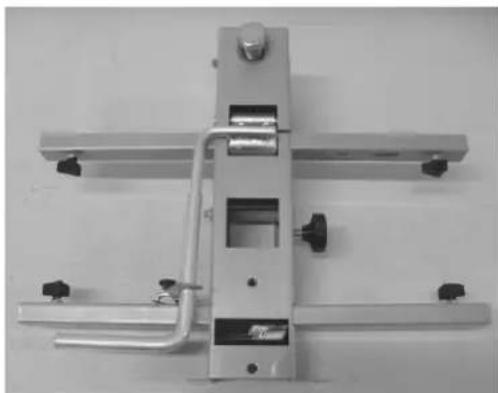

Befestigen Sie den Lampenträger an das Mittelstück mit den Inbus-Schrauben M6x15mm, Scheiben M6 und den selbstsichernden Mattern M6 in die oberen zwei Locher von der Fahrradträger Basis (siehe Foto).

Mit den mitgelieferten Kabelbindern (6 Stck.) kann das Kabel von den Lampen an der Unterseite von dem Träger befestigt werden, sodass diesen nicht herunterhängt und sich irgendwo festhängen kann.

Endergebnis:

Step 2

Bauteile:

Die Montage:

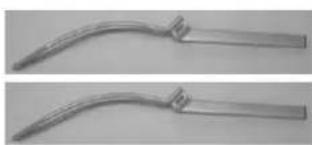

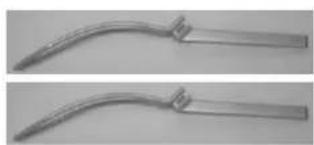

Schieben Sie die vier Radhalter in die Öffnungen von dem Basisteil. Achten Sie daraufuf, dass die Enden der Radhalter beim Einschieben mit der Spitze zum Boden zeigen (siehe Abbildung). Befestigen Sie die Radständer mit den Rändelschrauben. Beim Einstellen der Radständer dürfen diese nur maximal bis zur roten Markierung herausgezogen werden!

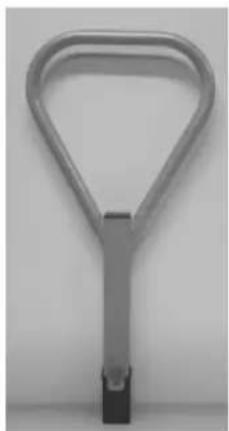

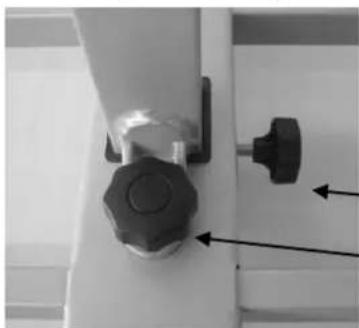

Setzen Sie nun den größten Bügel (für die Befestigung der Rahmenhalter) in die viereckige Bohrung von dem Basisteil mit dem Winkel zur Vorderseite.

Schrauben Sie den Bögel mit der mitgelieferten Kunststoff Schraube fest an (inklusive Scheibe). Drehen Sie danach die Kunststoff Schraube für die Seite in das Basisteil herein und drehen diese fest an, bis der Bögel gut befestigt ist.

Kunststoff Schraube seitlich Kunststoff Schraube inklusiv Scheibe

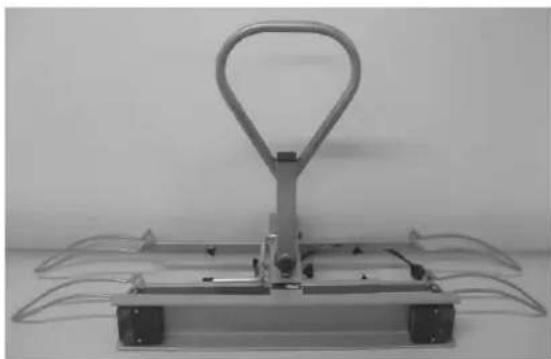

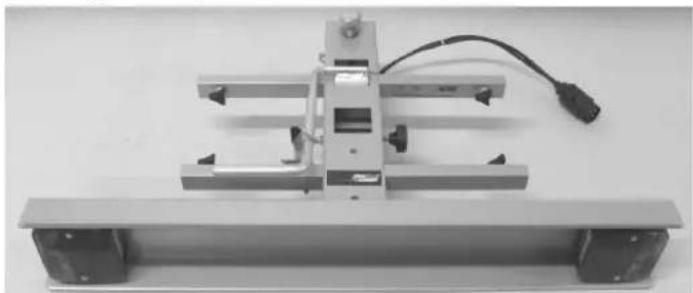

Endergebnis:

Step 3

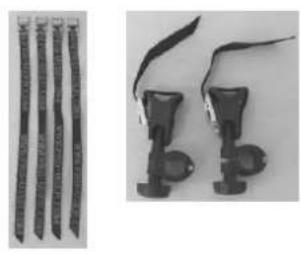

Bauteile:

Die Montage:

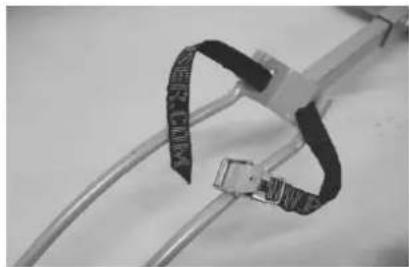

Schieber Ben Sie die vier blauen kurzen Spannbänder voninnen nach außen unter dem Radhalter herum und dann wieder von außen nachinnen durch die Langlocher des Radhalters (siehe Foto).

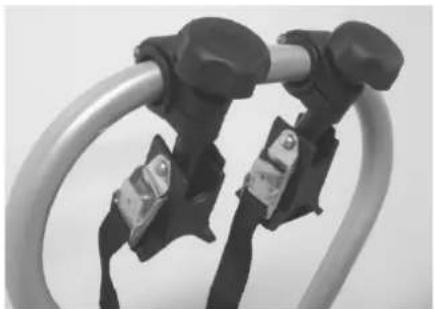

Drehen Sie von beiden Rahmenhaltern die Kunststoff Knöpfle los, damit Sie die Klammern öffnen können. Platzieren Sie zuerst die Kunststoff Einlagen um den U -Bügel herum. Legen Sie die Klammer über diese Einlage und komplettierenden Rahmenhalter wieder. Drehen Sie die Kunststoff Knöpfle noch nicht fest an, damit die Rahmenhalter beweglich bleiben (hiermit werden die Rahmen der Fahrräder mittels des Gurtes

befestigt).

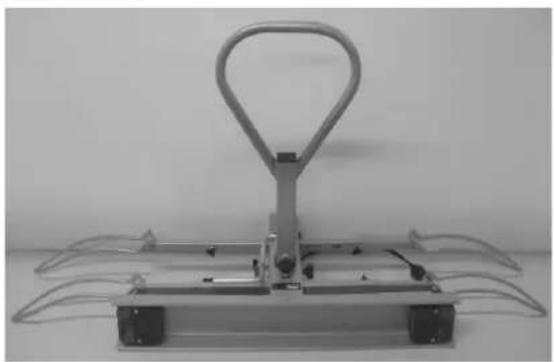

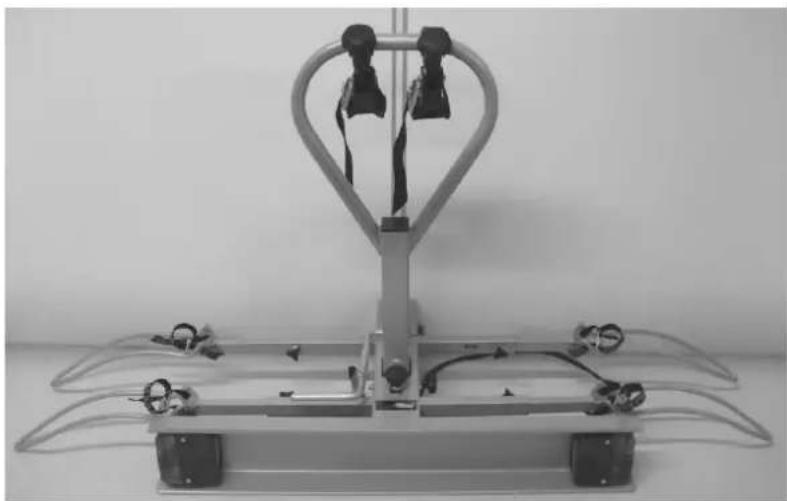

Endergebnis:

MONTAGE VON DEM FAHRRADTRÄGER AUF DIE ANHÄNGERKUPPLUNG

Vor der Montage des Fahrradträgers sollte das Auto am besten auf einer geraden Ebene stehen, der Motor sollte abgestellt und die Handbremse angezogen sein. Achten Sie daraufuf, dass die Kupplung nicht beschädigt, sauber und fettfrei ist!

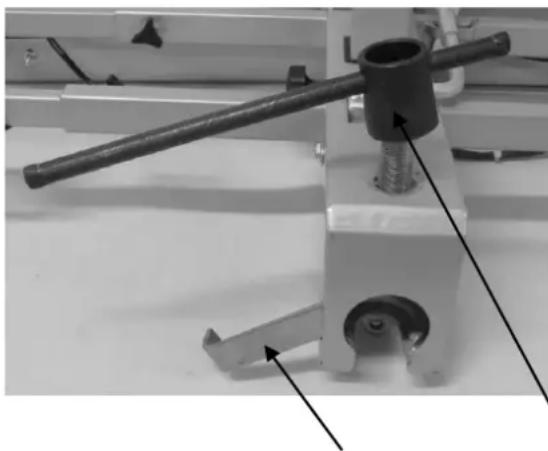

Sicherungsplatte

Drehen Sie die Befestigungs-Schraube an der Oberseite von dem Fahrradträger soweit es goht hereaus und ziehen die Sicherungslatte auf der Rückseite nach rechts. Schieber den Sie die so entstandene Öffnung an der Rückseite des Fahrradträgers auf die Anhängekupplung. Halten Sie mit einer Hand den Träger horizontal fest und drehen mit der anderen Hand die Befestigungs-Schraube handfest an. Richten Sie nun den Fahrradträger zum Fahrzeug hin aus.

Montageschlussel

Drehen Sie von Hand die Inbus-Schraube (M10x45) durch das Gewindeteil (in der Höhe der Kupplung) an der Unterseite von dem Fahrradträger (siehe Foto) in Richtung Kupplung. Drehen Sie nun diese Schraube mit dem mitgelieferten Inbus-Schlüssel gegen die Kupplung bis der Träger in einer Linie stehen mit Ihrem Fahrzeug und nicht zum Boden geeigt ist.

Drehen Sie jetzt die große Befestigungs-Schraube mit dem mitgelieferten Montageschluss fest an bis der Träger sicher und fest auf der Kupplung sitzt. Kontrollieren Sie erneut, dass der Fahrradträger und das Auto in einer Linie stehen.

Achtung: Vergessen Sie nicht, bevor Sie losfahren, den Montageschluss von der Befestigungs-Schraube zu entfernen!

Schieben Sie die Sicherungslatte an der Rückseite zurück durch die Öffnung an der gegenüber liegenden Seite und sichern zusammen den Träger mit dem mitgelieferten Schloss. Gleichzeitig ist der Fahrradträger so gegen Diebstahl geschützt.

DIE BELEUCHTUNG

Dieser Fahrradträger ist ausgerüstet mit einer Beleuchtung. Die Beleuchtung wird angeschlossen an die Steckerdose von Ihrer Anhängerkupplung. Da verschiedene Sorten von Steckdosen im Umlauf sind verfügt dieser Träger über einen 7 und 13 poligen Stecker (Jaegers). Dadurch ist der

Träger geeignet für jeder Art von

Anhängerkupplungen.

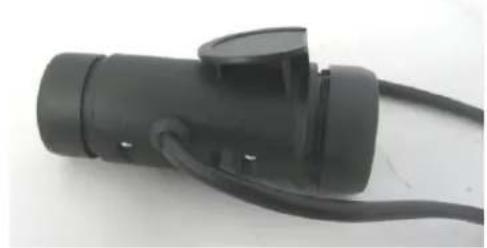

Beide Stecker befinden sich in einem Gehäuse. Auf die Steckeröffnung die nicht benötigt wird, muss die mitgelieferte Abdeckkappe angebracht werden.

Universal System 7 Pin	1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L	Blinker links Nicht belegt Masse Blinker rechts Schlußleuchte rechts Bremsleuchten Schlußleuchte links	gelb weiß grün braun rot schwarz
Jaegers System 13 Pin (DIN 72.570)	1 2 3 4 5 6 7 8 9 10 11 12 13	Blinker links Nicht belegt Masse Blinker rechts Schlußleuchte rechts Bremsleuchten Schlußleuchte links Nicht belegt Nicht belegt Nicht belegt Nicht belegt Nicht belegt Masse Nicht belegt	gelb weiß grün braun rot schwarz

MONTAGE DER FAHRRÄDER AUF DEM FAHRRADTRÄGER

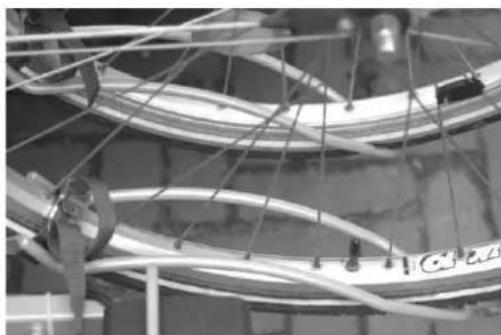

Das erstee Rad muss in die ersten Radhalter gesetzt werden (das sind die Radhalter die dem Kraftfahrzeug am nachsten sind) und mit den Rahmenhaltern am Biegel befestigt werden.

Stellen Sie diese Radhalter durch Einschieben und Herausziehen so ein, dass die Räder von den Fahrrädern so tief wie möglich in den Radhaltern stehen, und so symmetrisch wie möglich. Achtung: Ziehen Sie die Radhalter maximal nur bis zu der roten Markierung hersaus! Die Räder werden mit den Spannbändern fest an die Radhalter befestigt.

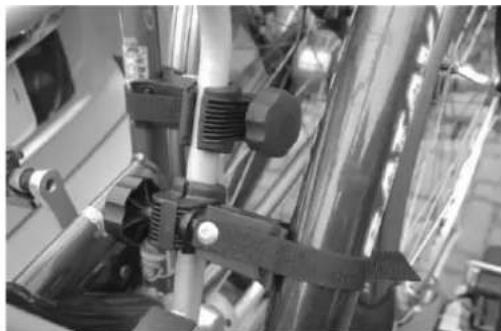

Befestigen Sie die Fahrräder mit den Rahmenhaltern an dem Bügel. Da die Rahmenhalter nicht platzgebunden sind, können Sie mehrere Positionen ausprobieren. Es ist wichtig das Sie die Rahmenhalter so hoch wie möglich platzieren. Die Fahrradrahmen machen Sie mit den Spannbändern fest. Durch den Gebrauch dieser Spannbänder kann das Fahrrade einfach und bequem fest gemacht werden und die Pedale werden nicht belastet!

Setzen Sie das zweite Fahrrad in die entgegengesetzte Richtung in den Radhaltern und befestigen Sie es wie das erste Fahrrad.

Achtung: Beachten Sie beim Aufsetzen der Fahrräder auf dem Fahrradträger das der Handgriff vom Abklappmechanismus genügend Platz hat, damit der Abklappmechanismus nicht eingeschränkt wird in seiner Funktion!

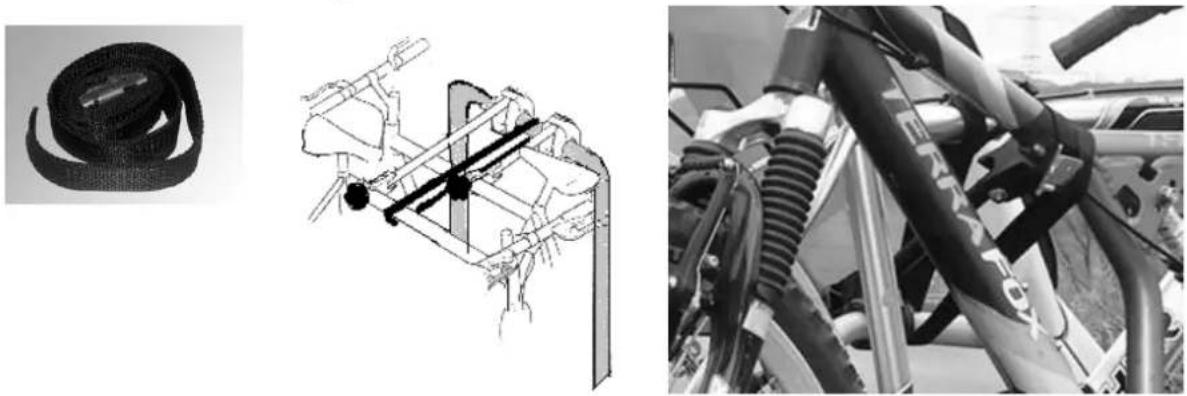

Sichern Sie nun die Fahrräder mit dem langen Sicherheitsgurt. Legen Sie den Sicherheitsgurt durch die Fahrradrahmen und um den U-Bügel herum undziehen den Sicherheitsgurt fest an.

ABKLAPPMECHANISMUS

Um den Kofferraum Ihres Fahrzeugs gelegentlich zu öffnen (Gepäckentnahme usw.), konnen Sie, auch wenn Fahrräder montiert, den Träger abklappen.

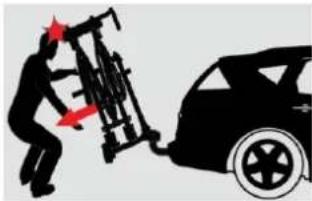

Achtung: Damit beim Abklappen des Trägers der Trägertisch nicht unkontrolliert nach unten klapt, sollen den Sie mit einer Hand ein Fahrrad festhalten!

Drücken Sie den Handgriff vom Abklappmechanismus an der Oberseite von dem Fahrradträger nach unten und legen den Sicherungshebel nach links. Halten Sie den Handgriff fest und haben diesen langsam nach oben und halten den Fahrradträger damit gut fest. Wenn der Handgriff ganz nach oben ist, kann der Fahrradträger langsam nach unter abgeklappt werden.

Achtung: Achten Sie darauf, dass beim Zurücksetzen der Klappvorrichtung kein Kabel der Beleuchtingseinheit eingeklemmt wird!

Beim Hochklappen des Fahrradträgers sollen den Sie mit einer Hand den Fahrradträger festhalten und mit der anderen Hand den Handgriff vom Abklappmechanismus nach unten drücken. Der Sicherungsbügel rastet automatisch ein. Kontrollieren Sie bevor Sie den Fahrradträger loslassen ob der Sicherungsbügel korrekt eingerastet ist und zurückschnellen kann.

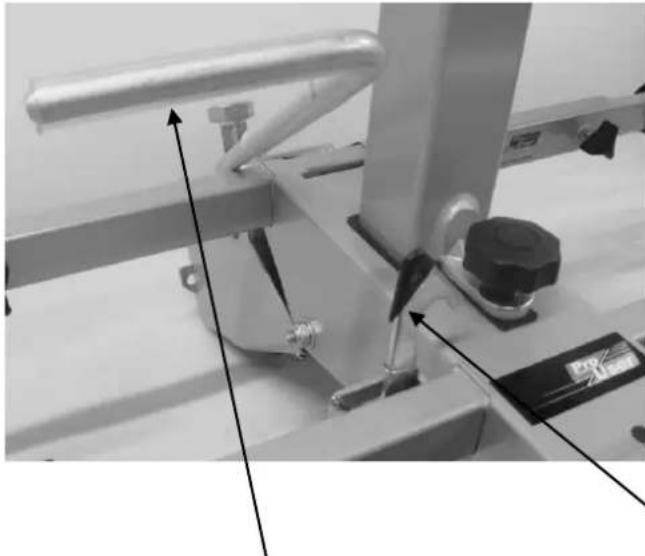

Handgriff Abklappmechanismus
Sicherungsbügel

SICHERHEITSVORSCHRIFTEN

Die Kugelflänge muss sauber, fettfrei sein.

Der Fahrradträger setzen sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung. Kontrollieren Sie dazu dieser Befestigung erneut auf sicheren Sitz hin und stellen Sie dann wenn nötig die Befestigung nach.

Kontrollieren Sie den Fahrradträger vor dem Gebrauch auf Beschädigungen hin. Beschädigte oder verschlüssene Teile sind�始 zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.

Veränderungen am Heckträger sind grundsätzlich nicht zugelassen (mechanisch oder elektronisch). Dies kann sehr gefährlich sein. Garantieansprüche werden nicht mehr angenommen und wir können das richtige Funktionieren des Fahrradträgers nicht mehr garantieren, wenn Modifikationen durchgeführt worden sind. Wir haften nicht für irgendwelchen durch unrichtige Installation, Bedienung oder Modifikation verursachten Schaden.

Kontrollieren Sie regelmäßige die Beleuchtung Ihres Fahrradträgers auf die korrekte Funktion hin.

Sorgen Sie immer damit, dass die Fahrräder mittels der Rahmenklemmen und der Radspanngurte befestigt worden sind.

Benützen Sie immer den zusätzlichen Spanngurt als zusätzliche Sicherung ihrer Fahrräder. Legen Sie diesen um den U-Bügel und die Fahrradrahmen herum umziehen Sieihn anschließend gut fest.

Achten Sie daraufuf, dass keine Teile des Fahrrades verloren gehen konnen (E-Bike-Akkus, Fahrradpumpe, Tachometer, Körbe, Sattel usw.) Entfernen Sie diese Teile zuerst, bevor Sie mit dem Fahradträger fahren!

Alle Spanngurte und Halterungen des Fahrradträgers auf festen Sitz hin prufen und bei Bedarf nachziehen.

Sorgen Sie immer damit, dass während des Gebrauchs der Kippmechanismus gut verriegelt ist.

Die Fahrrader nicht durch Planen oder Schutzüberzüge o.ä. abdecken.

Das Fahren mit einem Fahrradträger beeinflusst das Fahren mit Ihrem Auto. Passen Sie ihre Fahrgeschwindigkeit also an diesen

Umstand an (max. 120km/h). Vermeiden Sie auch ruckartige Lenk- und Steuerbewegungen.

Beachten Sie beim Rückwärtsfahren, dass Ihr Auto länger ist als üblich!

Es gelten die gesetzlichen Bestimmungen und Vorschriften über die Beforderungen von Gütern hinter Ihrem Fahrzeug.

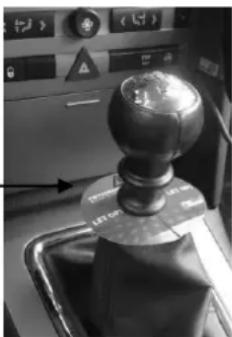

Bei Fahrzeugen mit elektronischer Einparkhilfe kann es zu Fehlfunktionenkommen, wenn der Fahrradträger angebaut ist. Schalten Sie während der Benützung des Fahrradträgers die Einparkhilfe aus.

Falls das Auto mit einer automatischen Öffnung der Heckklappe ausgestattet ist, soll diese ausgeschaltet oder ausschließlich mit der Hand geöffnet werden, wenn der Fahrradträger montiert worden ist.

Vor der Benutzung von Autowaschanlagen den Fahrradträger abbauen.

Der Fahrradträger ist für den Einsatz im Gelände nicht geeignet.

Wenn der Träger nicht verwendet wird, sollte der Träger von der Anhängerkupplung entfernt werden.

Sollten Fehler oder Probleme auftreten, benachrichtigen Sie ihre Pro-User Lieferant.

WARTUNG

Den Fahrradträger nach Verwendung sauber und trocken lagern. Eventuell abspritzen mit einem Wasserschlauch um Schlamm und anderen Schmutz zu entfernen.

Halten Sie die Anhängerkupplung sauber und fettfrei.

Halten Sie die Trägerkupplung sauber und fettfrei.

Kontrollieren Sie den Fahrradträger regelmäß auf Beschädigungen hin. Beschädigte oder verschlüssene Teile sind sofort zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.

Bolzen und Muttern des Fahrradträgers regelmäßig kontrollieren und wenn notwendig nachziehen.

Lackschichtsbeschädigungen(sofort mit(Grundier)Farbe behandeln.

Drehende und bewegende Teile regelmäßig schmieren.

GARANTIE

Für diesen Produkt gewähren wir für die Bauteile und Funktion eine 2-jährige Garantie. Diese Garantie gilt natürlich nur bei einer sachgerechten Verwendung des Fahrradträgers unddeckt keine Schäden ab, die durch Missbrauch entstanden sind. Das gleiche gilt auch für eine unsachgerechte oder falsche Montage. Um die Gültigkeit der Garantie sicherzustellen, führen Sieitte die Instandhaltung entsprechend dem Instandhaltungsabschnitt aus. Garantieanspruch ohne Kaufbeleg ist nicht möglich. Wir behalten uns das Recht vor, dass die Kosten für Aufwendungen, wenn Sie außerhalb des Unternehmensbereichs wegen falscher oder nicht sachgerechter Montage, Missbrauch oder Unfallschäden usw.

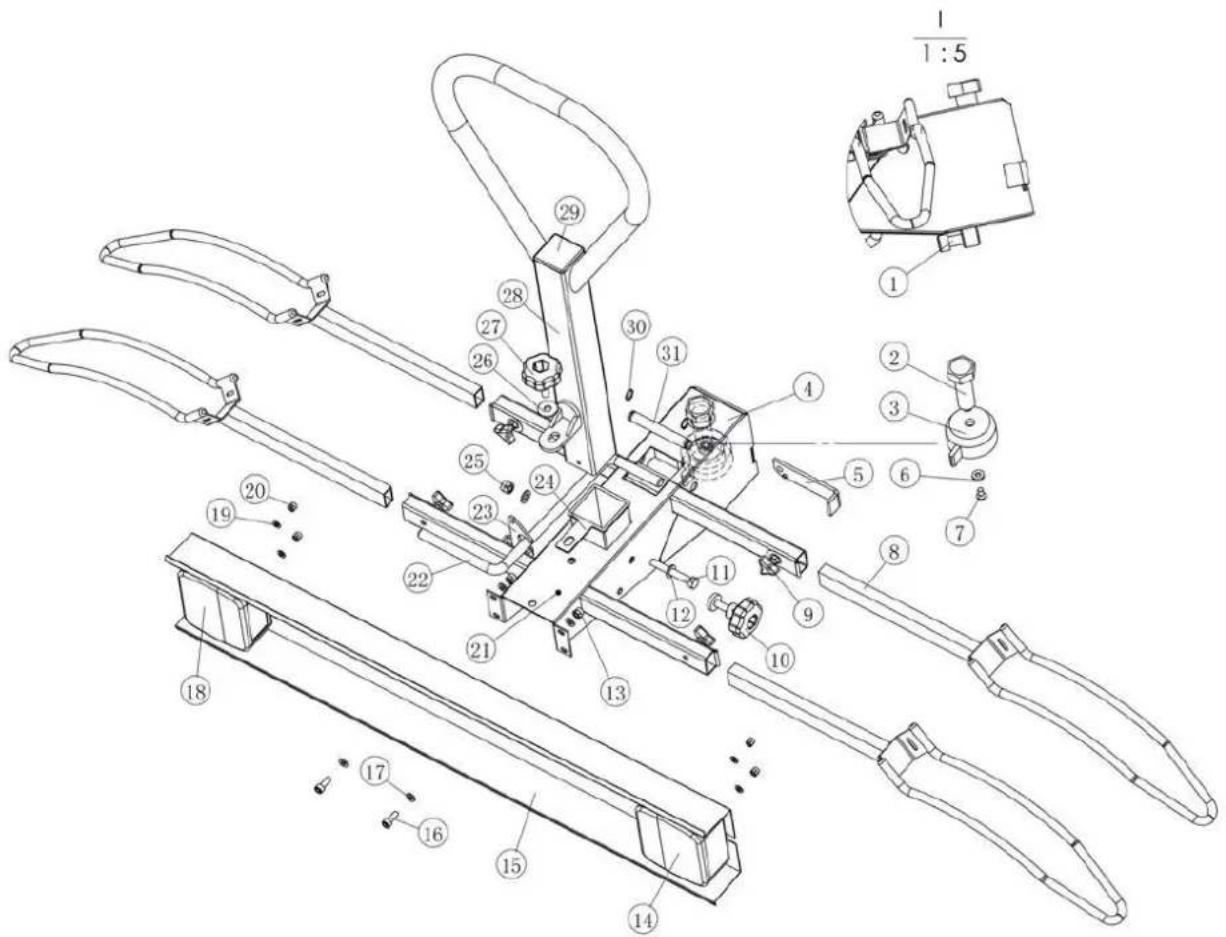

Pos nr.	Beschreibung	Anzahl	Maße
1	Innensechskant Schraube	1	M10x30
2	Befestigungsschraube	1	M20
3	Klemmlatte	1
4	Basisteil mit Kupplung	1
5	Sicherungsplatte	1
6	Scheibe	1
7	Kreuzschlitzschraube	1
8	Radhalter	4
9	Rändelschraube	4	M6
10	Kunststoff Schraube	1	M8
11	Sechskantschraube	1	M8x90
12	Scheibe	1	M8
13	Selbstsichernde Mutter	2	M6
14	Rechtes Rücklicht	1
15	Lampenschutz	1
16	Innensechskant Schraube	2	M6x15
17	Scheibe	2	M6
18	Linkes Rücklicht	1
19	Scheibe	4	M6
20	Selbstsichernde Mutter	4	M6
21	Basisteil	1
22	Handgriff Abklappmechanismus	1
23	Sicherungsbügel	1
24	Kunststoffschutz	1
25	Selbstsichernde Mutter	1	M8
26	Scheibe	1	M8
27	Kunststoff Schraube	1	M8
28	Rahmenhalterung	1
29	Kunststoff Verschlusskappe 5 x 5 cm	1
30	Scheibe	1	M15
31	Bolzen Abklappmechanismus	1	M15x80
