GEBRUIKSAANWIJZING Saffier IVqc 91723 Pro-User

NL: Montagehandleiding en Veiligheidsvoorschriften

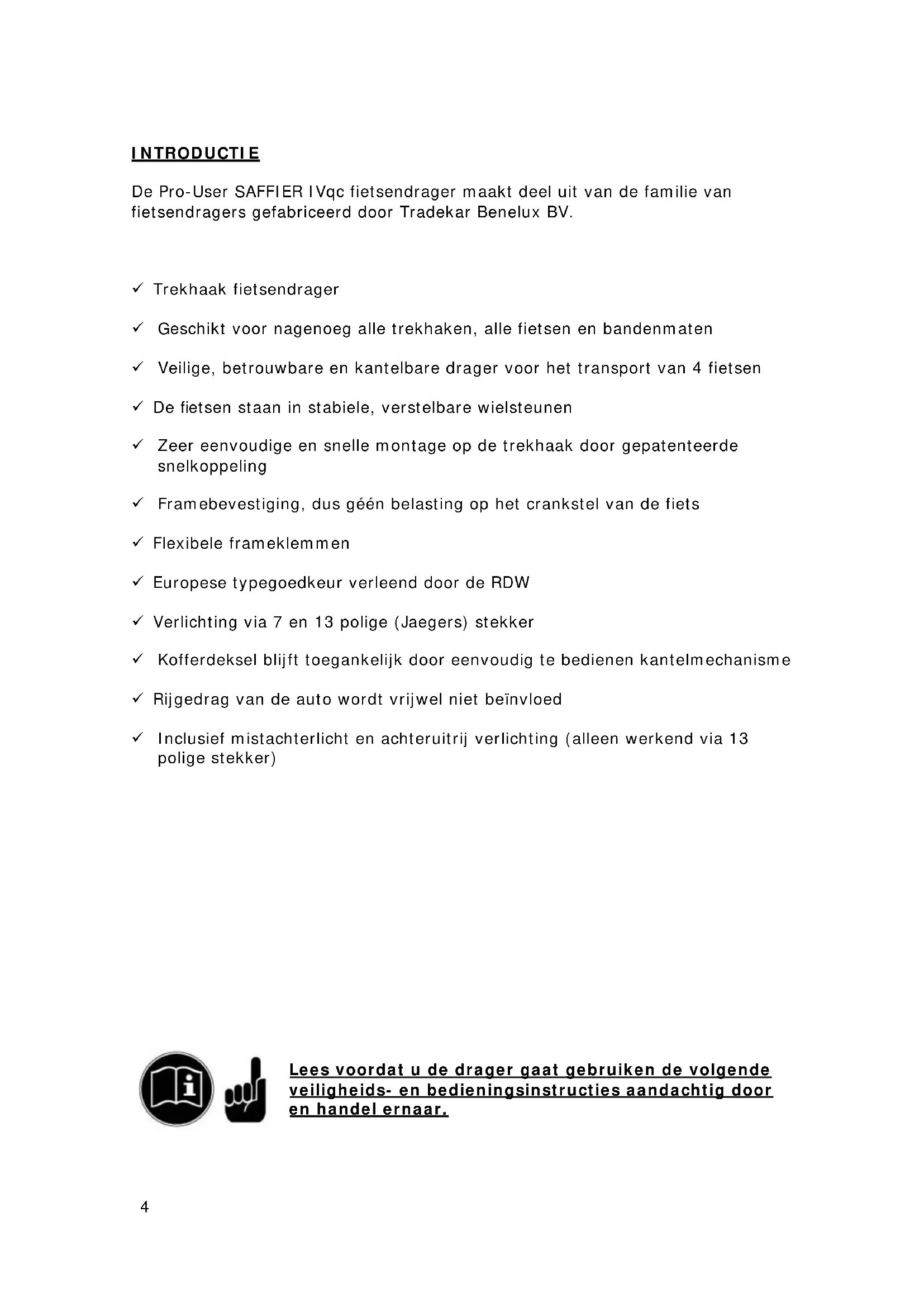

De Pro-User SAFFIER IVqc fietsendrager maakt deel uit van de familie van fietsendragers gefabriceerd door Tradekar Benelux BV.

Trekhaak fietsendrager
Geschikt voor nagenoeg alle trekhaken, alle fietsen en bandenmaten
Veilige, betrouwbare en kantelbare drager voor het transport van 4 fietsen
De fietsen staan in stabiele, verstelbare wielsteunen
Zeer eenvoudige en snelle montage op de trekhaak door gespatenteerdesnelkoppeling
✓ Framebevestiging, dus geén belasting op het crankstel van de fiets
Flexibleframeklemmen
Europese typegoedkeur verleend door de RDW
Verlichting via 7 en 13 polige (Jaegers) stekker
✓ Kofferdeksel blijft toegankelijk door eenvoudig te bedieren kantelmechanisme
Rijgedrag van de auto worden vrijwel Niet beinvloed
Inclusief mistachterlicht en achechteruitrij verlichting (alleen werkend via 13 polige stekker)

BELANGRI JKE INFORMATIE

Voor gebruik goed doorlezen!

Dit product Niet monteren en gebruiken voordat de montagehandleiding en veiligheidsvoorschriften geheel zich doorgelezen en duidelijk zich.

De assemblage en montage van de fietsdenrager alleen volgensdezemontagehandleiding uitvoeren.

De stappen die worden genoemd en de veiligheidsinstrumentes voor montage, bediening en gebruik van de fietsendrager,要去en beslist worden opgevolgd. Al dekleinste afwijking kan leiden tot verkeerde montage of verkeerd gebruik.

De drager is geschikt voor het vervoeren van maximaal vier fietsen. Let op de maximaal toelaatbare kogeldruk. U kunt deze vinden op het typeplaatje van de trekhaak van uw auto (bij de meeste auto's is deze 75kg ). Het totale gewicht van de drager inclusief de fietsen mag Niet hoger� dan de maximaal toelaatbare kogeldruk van de trekhaak.

De maximale belasting op de fietsendrager zich mag 60kg zich.

Het eigen netto gewicht van de drager is Ca. 21kg.

Maximale kogeldruk Gewicht fietsendrager Max. belasting
50kg	21kg	29kg
60kg	21kg	39kg
75kg	21kg	54kg
90kg	21kg	Max. 60kg

Niet geschikt voor het gebruik op aluminium trekhaken.

Deze montagehandleiding en veiligheidsvoorschriften in de auto bewaren.

CONSUMENTEN HELPDESK & SUPPORT

0345-470998 (maandag t/m donderdag 8:30-12:30uur)

[e-mail]

IN ELKAAR ZETTEN VAN DE FI ETSENDRAGER

De fietsendrager要去 nog afgemonteerd worden. Haal alle onderdelen uit de verpakking en leg deze overzichtelijk neer. Per stap is duidelijk aangegeven welke onderdelen nodigঀn voor de montage van de fietsendrager.

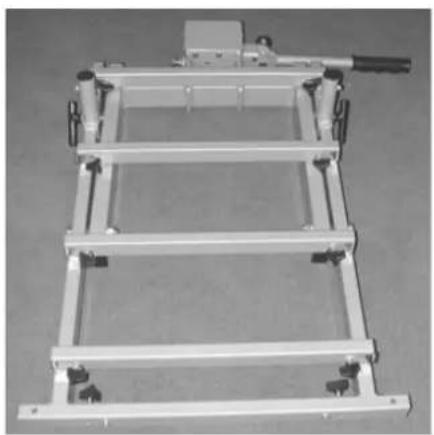

Stap 1

Onderdelen:

De montage:

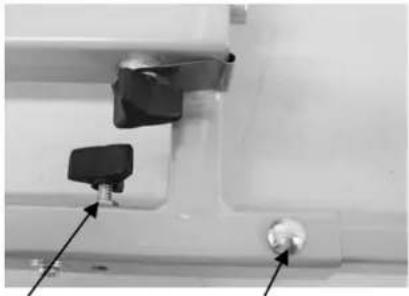

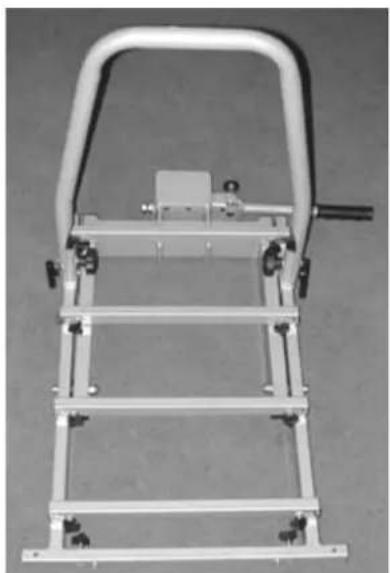

Schuif nu de U-vormige beugel gegen de buitenkant van de U-beugelhouders op het basisframe. Bevestig deze U-vormige beugel met de bijgeleverde slotbauten (M8x60), sluistringen en kunststof draaiknoppen. Zorg dat de draaiknop aan de binnenkant zit (ziezoek).

Let op: u dient de beiden knoppen stevig aan te draaien zodat de beugel goed op+zijn plaats komt.

Eindhoven:

Stap 2

Onderdelen:

De montage:

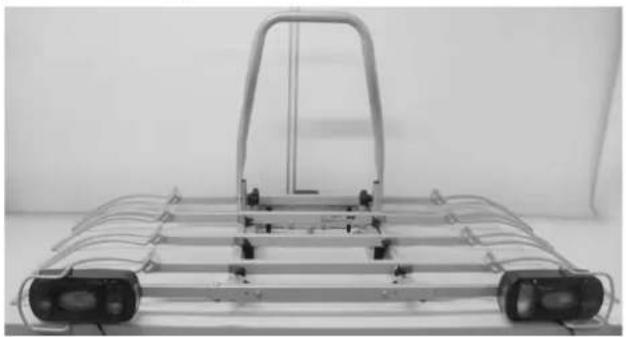

Schuif de twee achechterlichthoulders (incl. lampen) in de lamphouderrail (vierkante buis aan de voorkant van het frame). Let er op dat het met een "R" gerekte

licht aan de rechterkant worden gemonteerd (de mistlamp moet aan de linkerkant). Schroef beiden houders vast met de twee slotbauten, ringetjes en een zich borgende moer (M6). Schroef de bout van boven maar beneden. Om de lichten zo stevig möglich te bevestigen dieren ook de kunststof sterknoppen, waarvan zich er aan elke kantën bevindt aan de achterzijde van de lamphouderrail, aangedraaid te worden.

Kunststof sterknop
Slotbout

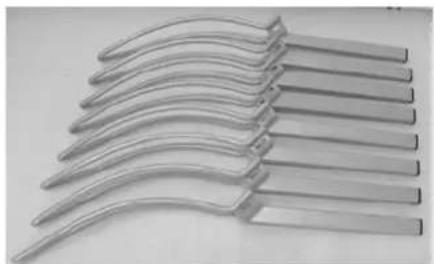

Schuif verwolgens de acht wilhouders in de openingsen van het basisframe. Let erop dat het uiteinde van de wilhouders bij het inschuivenaar beneden is gericht (zie afbeelding). Bevestig de wilhouders met de kunststof knappen. Bij het instellen van de wilhouders mogen deze maximaal tot aan de rode markingui gastgeschoven worden!

Eindresultaat:

knop

Stap 3

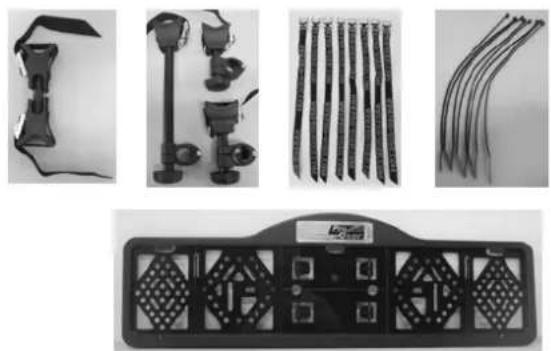

Onderdelen:

De montage:

Draai de schroefjes voor het monteren van de kentekenhouseruit de lamphouder-rail en monteer verwolgens ook de kentekenhouser aan de rail. De kentekenhouser要去 op gelijke hoogte (of net ie's erboven) als de verlichting liggen.

Met de meegeleverde kabelbindertjes kan de kabel van de lampen aan de onderkant van de drager netjes vastgezet worden. Let hierbij op dat de kabel het

Schuif de acht korte, Zwarte spanbandjes van binnen maar buiten door de eerste sleuf, dan rond de welhouser en verwolgens door de achterste sleuf waar van buiten maar binnen (zie Foto).

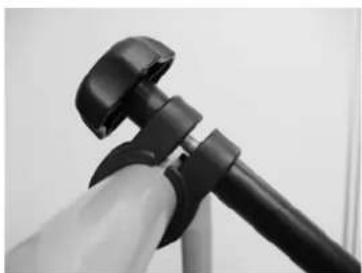

Draai de kunststof knop van elke framehouder helemaal los, zodate de klemsluiting opengevouwen kan worden. Plaats eerst de kunststoffen ring om de Uvormige beugel en klem hier de klemsluiting overheen. Bevestig hier verrolgens de houder wee an en draai de kunststoffen knop zodanig aan dat de framehouders nog net draaibaar+zijn (hier moeten immers de frames van de fietsen aan bevestigd worden).De spanbandzijde dient ter bevestiging van de fiets.

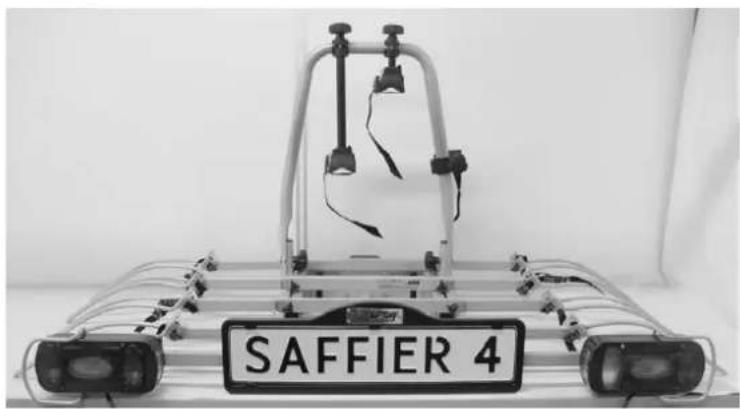

Eindhoven:

MONTAGE VAN DE FIETSENDRAGER OP DETREKHAAK

Voor de montage van de fietsendrager kan de auto het Besterecht staan, de motor uit staan en de handrem aangetrokken zijn. Let er op dat de trekhaak onbeschadigd, schoon en vetvrij is!

Instel schroef selnkoppeling
Borgpin/veiligheids pin

Hendel voor snelkoppeling

De snelkoppeling bestaat uit een huis dat bevestigd is aan de fietsendrager en een hefboom. Met behulp van de hefboom kan de snelkoppeling geopend en gesloten worden.

Ontgrendel de borgpin/veiligheids pin door deze uitt te trekken en een kwart te draaien. Open de

selnkoppeling door de hendel vertikaal te zetten. Plaats de drager van bovenaf op de trekhaak. Druk de hendel van de selnkoppeling maar beneden (Ca. 35-40kg) totdat deze Niet meer verdier kan (Hendel zal in horizontale positie blijven staan). Verdraai de borgpin/veiligheidspin totdat deze weer geborgd is (en de hendel Niet meer omhoog kan). Test nu of de drager horizontally kan draaien op de trekhaak. Mocht hij Niet vast genoeg zitten, haal de drager van de trekhaak en draai de instelschroef van de selnkoppeling iets in (eerst borgmoer losdraaien, instelschroef iets aandraaien en borgmoer waar vastdraaien). Controleer cervolgens opniew of de drager goed vast op de trekhaak zit (en Niet meer gemakkelijk te draaien is). Herhaal dit totdat de drager goed vast zit. Let op: Zorg er.altijd voor dat de borgmoer van de instelbout weeer goed vastgedraaid worden!

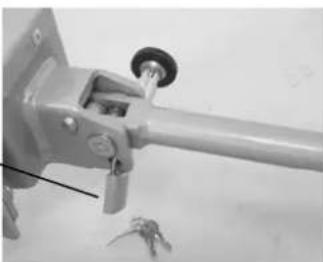

Sluit nu de snelkoppeling af met het hangslotje en haal de sleutel uit het slot. Bewaar deze sleutel zorgvuldig en op een veilige plek. De fietsendrager is nu ook gegen diefstal beveiligd.

Zorg er.altijd voor dat de snelkoppeling goed afgesloten is!

KANTELMECHANISME

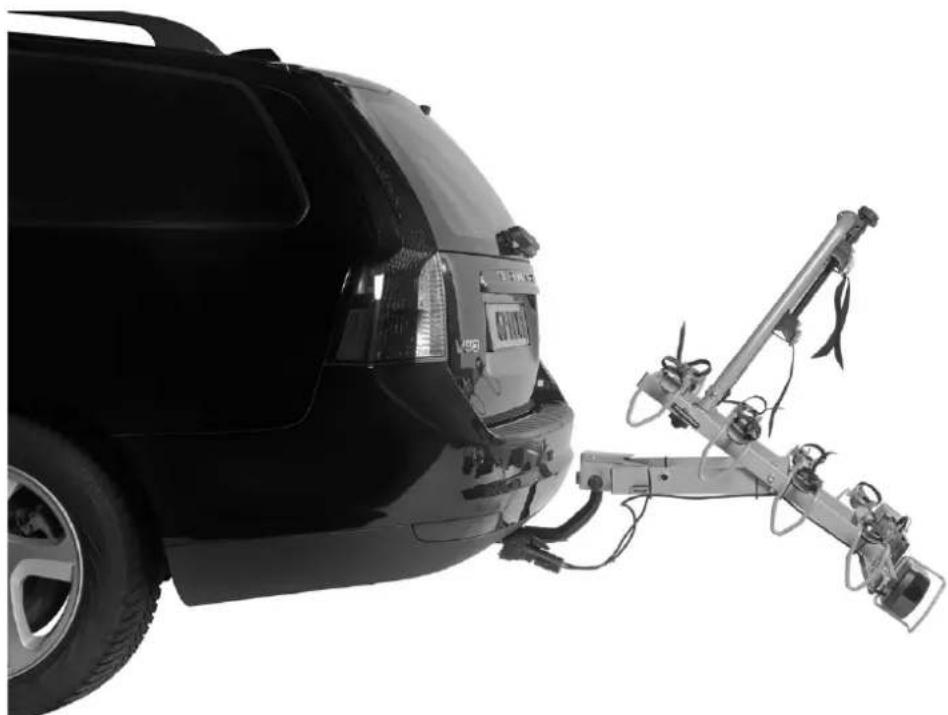

Om de kofferbak van uw auto gemakkelijk te bereiken, ook als de fietsen op de drager staan,(Int u gebruik maken van het kantelmechanisme.

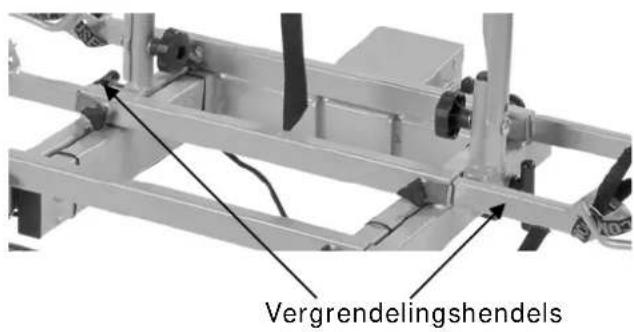

De fietsendrager heeft twee vergrendelingen. Om de drager te kantelen dient u beiden hendels een kwartslag te draaien zDat ze horizontal staan. Vervolgens trekt u de hendelsuit. Houd met een hand de beugel of fietsen vast, zDat de drager nicht ongecontroleerd kan neerklappen. Nu kan de drager rustig gekanteld worden.

Om de drager waar in de uitgangspositie te brengen, tilt u de fietsendrager omhoog en duwt u de hendels weeer maar binnen. Vervolgens draait u deze een kwart slag zodate ze weeer verticaal staan met het lange gedeelteaar beneden. U hoort een klik als ze vergrendeld zich.

Let op dat beiden vergrendelingspennen vergrendeld zich voordatu uwaar gaat rijden!

DENUMMERPLAATHOUDER

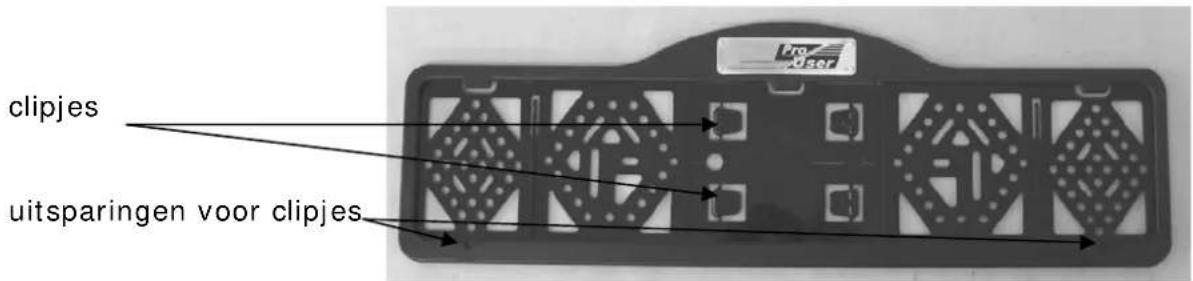

De bevestigingsclipjes (2) voor het bevestigen van de kentekenplaat�uiitdukbaar en bevinden zich in de kentekenhouser (zie Foto).

DEVERLI CHTING

Deze fietsendrager is uitgerust met verlichting. Deze verlichting kan aangesloten worden op de trekhaak stekkerdoos van uw auto. Aangezien er meertere soorten stekkers in omloop�, heeft deze drager de keuzeuit de gebruikelijke 7-polige stekker en de 13-polige stekker (Jaegers).

Hierdoor is de drager geschikt voor elketerekhaak!

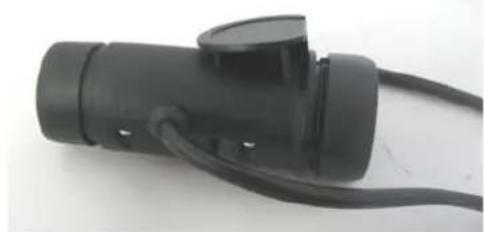

Beide stekkers zitten verwerkt in een behuizing. Over de stekker die nicht gebrukt worden, moet het bijgeleverde afdekkapje gedaan worden.

Universeel system 7 polig	1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L	Richtingaanwijzer links Mistachterlicht Massa Richtingaanwijzer rechts Achterlicht rechts Remlichten Achterlicht links Het anschteruitrijlicht werkt nicht via de 7-polige stekker!	geel blauw wit groen bruin rood zwart
Jaegers system 13 polig (DIN 72.570)	1 2 3 4 5 6 7 8 9 10 11 12 13	Richtingaanwijzer links Mistachterlicht Massa Richtingaanwijzer rechts Achterlicht rechts Remlchten Achterlicht links Achteruitrijlicht Niet in gebruik Niet in gebruik Niet in gebruik Massa Niet in gebruik	geel blauw wit groen bruin rood zwart grijs

MONTAGE VAN DE FIELTSEN OP DE FIEETSENDRAGER

De eerste fiets moet in dechterste wilhouders geplaatst worden (degene die het dichtst bij de auto is) en met de framehouser aan de U-vormige beugel vastgemaakt worden.

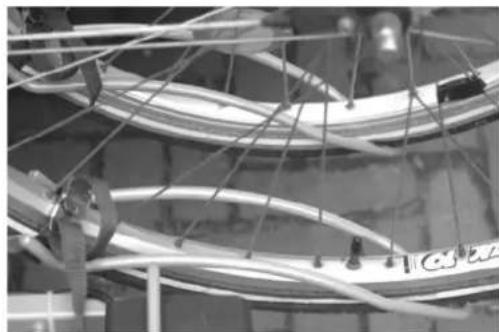

Stel de welhoulders door middel van inschuiven en uittrekken zodanig in dat de wielen van de fiets er zo diep möglichk in staan, zo symmetrisch möglichk. Let op: Trek de welhoulders maximaal tot aan de rode markingui! De wielen worden met de spanbanden stevig aan de welhoulders vastgemaakt.

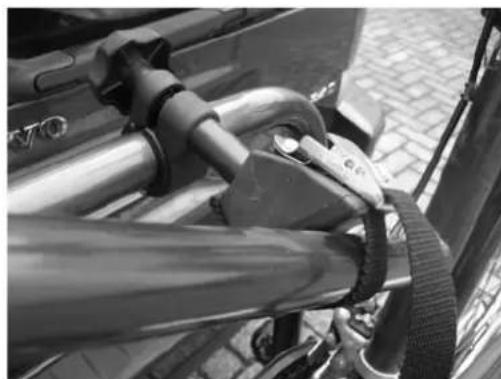

Bevestig de fiets zich via de framehouser aan de U-vormige beugel. Aangezien de frameholders Niet plaatsgebonden zich,kest u meertere posities uitproberen.Het is belangrijk om de frameholders zo hoog möglich teplaatsen.De fietsen maakt u vast via de spanbanden.Door het gebruik van deze spanbanden kan elke fiets gemakkelijk vastgemaakt worden en worden het crankstel van de fiets nicht belast!

Zet elke volgende fiets, iedere keer in tegengestelde richting, in de wel持有人 en ga te werk zoals bij de eerste fiets. De vierde fiets dient met de losse frameholder (zie Foto) aan het frame van de derde fiets bevestigd te worden.

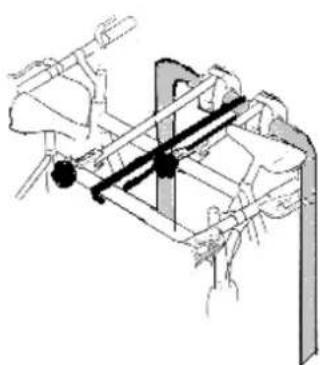

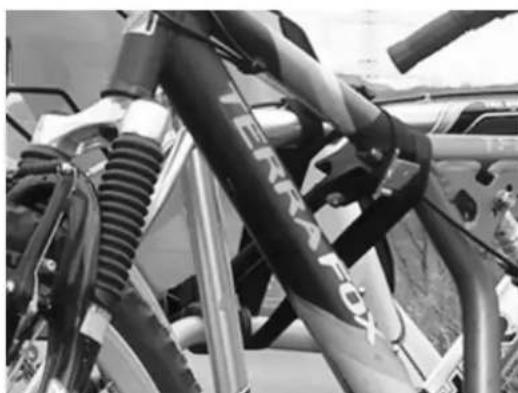

Beveilig tenslotte uw fietsen met de lange zwarte spanband

(meegeleverd). Leg deze hiervoor om de frames van de fietsen en om de Ubeugel en trek de spanbandervolgens goed vast.

VEI LIGHEID VDOORSCHRIFTEN

Houd de trekhaak schoon en vetvrij.

De drager zal zich na elke bevestiging op de kogel, tijdens de eerst gereden kilometers gaan "zetten". Controller aanom na de eerst gereden kilometers de bevestiging en stel, indien nodig, de koppeling strakker af.

Controleer de fietsendrager voor gebruik op beschadigingen. Beschadigde of versleten onderdelen dienen direct verwangen te worden. Gebruik uitsluitend originele verwangingsonderdelen.

Voer geen modificatiesuit aan de fietsendrager (mechanisch of elektronisch). Dit kan erg gevaarlijk zijn. Garantie claims worden Niet geaccepteerd en wij+kunnen de juiste werkung van de fietsendrager Niet meer garanderen indien modificaties zich uitgevoerd. Wijল Niet aansprakelijk voor welke schade dan ookveroorzaakt als resultaat van onjuiste installmentie, bediening of modificatie.

Controleer regelmatig de verlichting van de fietsendrager op een juiste werking.

Zorg er alkijd voor dat de fietsen goed vastgezet zich door middel van de frameklemmen en de wiei spanbandjes.

Gebruik als de extra spanband als extra beveiliging voor uw fietsen. Leg deze om de U-beugel en de frames van de fietsen en trek deze verrolgens goed vast.

Let op dat er geen onderdelen van de fiets tijdens het transport verloren+kennen worden (accu's, fietspomp, snugheidsmeters, mandjes, fiestassen, fietszitjes enz.). Verwijder们都uktij voordat u gaat rijden!

Controleer regelmatig of alle spanbanden, draaiknuppen en bevestigingen goed vastzitten en indien nodig vastzetten.

Zorg er.altijd voor dat tijdens gebruik, het kantelmechanisme goed vergrendeld is.

Zorg er alkijd voor dat tijdens gebruik, de snelkoppeling goed vergrendeld en afgesloten is.

Tijdens het rijden de fietsen Niet afdekken met een hoes.

Het rijden met een fietsendrager beinvloedt het weggedrag van de auto. Pas uw snugheid waarom aan (max. 120km/ u).

Vermijd ook plotselinge remacties en stuurbewegingen.

Let op dat bij het achteruit rijden de auto langer is dan normal!

Voorts worden gewezen op de wettelijk eisen die gelden voor het vervoer van goederen aan de achterzijde van uw voertuig.

Bij voertuigen met een elektrische parkeerhulp kan een foulmeling optreden, indien de fietsendrager gemonteerd is. Schakel de parkeerhulp uitijdens gebruik van de fietsendrager.

Indien de auto is voorzien van een automatische opening van de Achterklep, dan要去 deze worden uitgeschakeld of uitsluitend handmatig worden geopend, indien de fietsendrager is gemonteerd.

Vóor gelebruik van de autowas centrale de fietsendrager eerst van de trekhaak halen.

De fietsendrager is nicht geschickt voor "off road" gebruik.

Indien de drager nicht gebrukt worden, dient deze van de trekhaak gedemonteerd te worden.

In geval van defecten of problemen, alstublieft contact opnemen met uw Pro-User leverancier.

ONDERHOUD

De fietsendrager na gebruik schoon en droog opslaan. Eventueel aftspuiten met een waterslang om modder, en andere vuiligheid te verwijdersen.

Houd de trekhaak van de auto schoon en vetvrij.

Houd de koppeling van de fietsendrager schoon en vetvrij.

Controleer regelmatig de fietsendrager op beschadigingen. Beschadigde of versleten onderdelen dienen direct verrangen te worden. Gebruik uitsluitend originele verrangingsonderdelen.

Bouten en moeren van de fietsendrager regelmatig controleren en indien nodig aandraaien.

Beschadigingen aan de lak direct met een (grond)verf behandelen.

Draaiende en bewegende delen regelmatig smeren.

GARANTIE

Dit product—heft een garantiepiode van 2aar. Let op: de garantie dekt alleen een normal gebruik van de fietsendrager. Op geen enkele manier worden schade gedekt die ontstaan is door onjuist gebruik. Dit houdt ook in defecten of gebreken die+zijn ontstaan door slechte of onjuiste montage. Om ervoor zorg te dragen dat de garantie voorwaarden van toepassing zichn dient u onderhoud volgens het onderhoudsvoorschrift uit te (laten) voeren. Wij behouden ons hetrecht om kosten in rekening te brengen die voortkommen uit reparaties van zaken die buiten once controle vallen zoals onjuiste of slechte montage, onjuist gebruik, schade door ongelukken, enz.

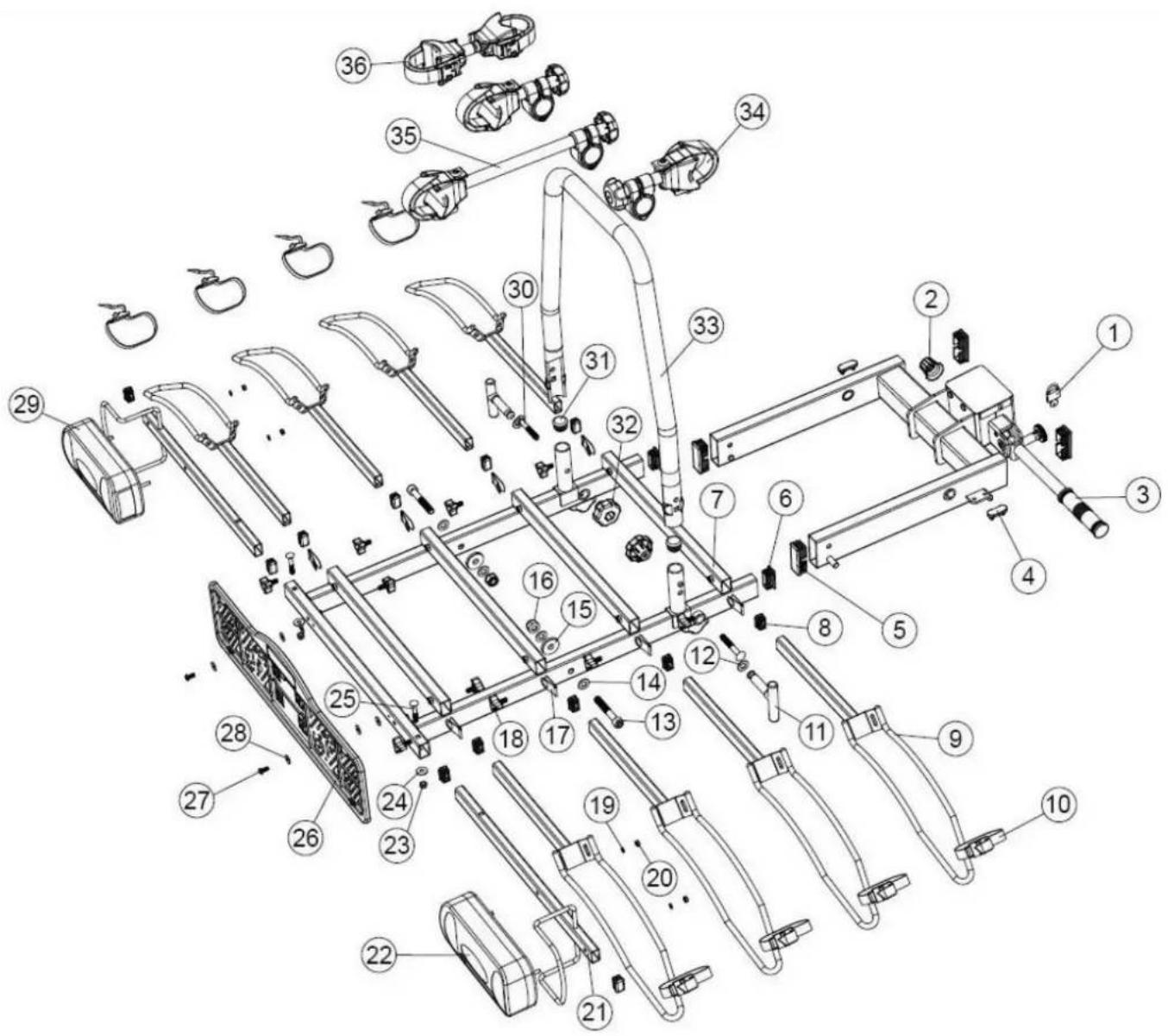

ONDERDELENLI JST

Pos nr.	Omschrijving	Aantal	Maat
1	Hangslotje 1
2	Kunststof afdekkapje 1
3	Basis binnenframe incl. koppeling 1
4	Eindpositie stopblok 2
5	Kunststof eindhoven 4 60×25
6	Eindkap 2 40×20
7	Basis buitenframe 1
8	Kunststof eindhoven 8 25×15
9	Wielhouder 8
10	Spanband 8
11	Veiligheidsvergrendeling	2
12	Sluitring	2
13	Inbusbout	2	M10×65
14	Sluitring	4	M10
15	Kunststof ring	2	M10
16	Zelfborgende moer	2	M10
17	RVS wilhouder clip	8
18	Sterknop	10	M6×12
19	Sluitring	4	M5
20	Zelfborgende moer	4	M5
21	Lampenbeugel	2	Rechts = links
22	Achterlicht (rechts)	1
23	Zelfborgende moer	2	M6
24	Sluitring	2	M6
25	Slotbout	2	M6×40
26	Nummerplaathouder	1
27	Schroefje	2
28	Sluitring	2	M5
29	Achterlicht (links)	1
30	Slotbout	2	M8×60
31	Eindkap 2
32	Kunststof draaiknop	2	M8
33	U-beugel	1
34	Framehouder kort 2
35	Framehouder lang	1
36	Framehouder	1
