GEBRUIKSAANWIJZING Saffier III 91535 Pro-User

NL: Montagehandleiding en Veiligheidsvoorschriften

• I n t r o d u c t i e
- Belangrijke informatie 5
• In elkaar zetten van de fietsendrager 6
• Montage van de fietsendrager op de trekhaak 10
- Het Kantelmechanisme 10
- De nummerplaathouder & de verlichting 11
• Montage van de fietsen op de fietsendrager 12
- Veiligheidsvoorschriften 13
- Onderhoud & garantie 14
- Onderdelenlijst & explosietekening 15

Inhaltsverzeichnis

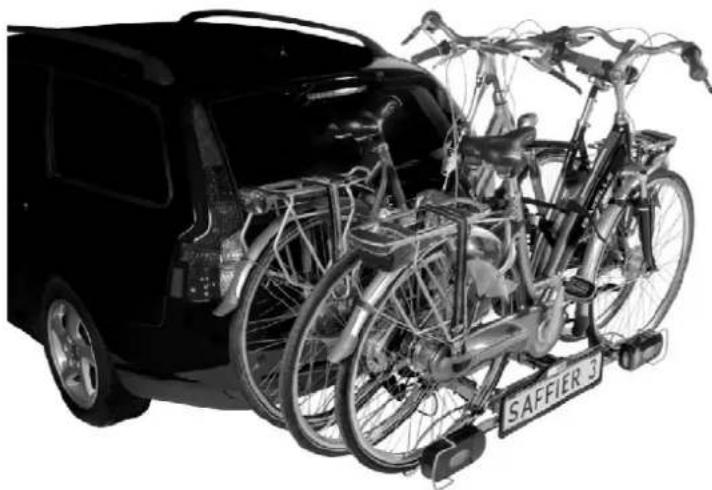

De Pro-User SAFFIER III fietsendrager maakt deel uit van de familie van fietsendragers gefabriceerd door Tradekar Benelux BV.

√ Trekhaak fietsendrager
√ Geschikt voor nagenoeg alle trekhaken, alle fietsen en bandenmaten
√ Veilige, betrouwbare en kantelbare drager voor het transport van 3 fietsen
√ De fietsen staan in stabiele, verstelbare wielsteunen
√ Framebevestiging, dus géén belasting op het crankstel van de fiets
√ Flexibele frameklemmen
√ Europese typegoedkeur verleend door de RDW
√ Verlichting via 7 en 13 polige (Jaegers) stekker
√ Eenvoudige en snelle montage op de trekhaak
√ Kofferdeksel blijft toegankelijk door eenvoudig te bedienen kantelmechanisme
√ Rijgedrag van de auto wordt vrijwel niet beïnvloed
√ Inclusief mistachterlicht en achteruitrij verlichting (alleen werkend via 13 polige stekker)

Lees voordat u de drager gaat gebruiken de volgende veiligheids- en bedieningsinstructies aandachtig door en handel ernaar.

BELANGRI JKE INFORMATI E

Voor gebruik goed doorlezen!

Dit product niet monteren en gebruiken voordat de montagehandleiding en veiligheidsvoorschriften geheel zijn doorgelezen en duidelijk zijn.

De assemblage en montage van de fietsendrager alleen volgens deze montagehandleiding uitvoeren.

De stappen die worden genoemd en de veiligheidsinstructies voor montage, bediening en gebruik van de fietsendrager, moeten beslist worden opgevolgd. Al de kleinste afwijking kan leiden tot verkeerde montage of verkeerd gebruik.

De drager is geschikt voor het vervoeren van maximaal drie fietsen. Let op de maximaal toelaatbare kogeldruk. U kunt deze vinden op het typeplaatje van de trekhaak van uw auto (bij de meeste auto's is deze 75kg). Het totale gewicht van de drager inclusief de fietsen mag niet hoger zijn dan de maximaal toelaatbare kogeldruk van de trekhaak.

De maximale belasting op de fietsendrager zelf mag 60kg zijn.

Het eigen netto gewicht van de drager is Ca. 17kg.

Maximale kogeldruk Gewicht fietsendrager Max. belasting
50kg	17kg	33kg
60kg	17kg	43kg
75kg	17kg	58kg
90kg	17kg	Max. 60kg

Niet geschikt voor het gebruik op aluminium trekhaken.

Deze montagehandleiding en veiligheidsvoorschriften in de auto bewaren.

CONSUMENTEN HELPDESK & SUPPORT

0345-470998 (maandag t/m donderdag 8:30-12:30 uur)

[e-mail]

IN ELKAAR ZETTEN VAN DE FIETSENDRAGER

De fietsendrager moet nog afgemonteerd worden. Haal alle onderdelen uit de verpakking en leg deze overzichtelijk neer. Per stap is duidelijk aangegeven welke onderdelen nodig zijn voor de montage van de fietsendrager.

Stap 1

Onderdelen:

De montage:

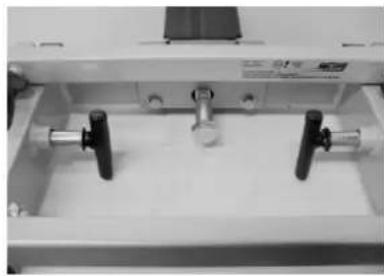

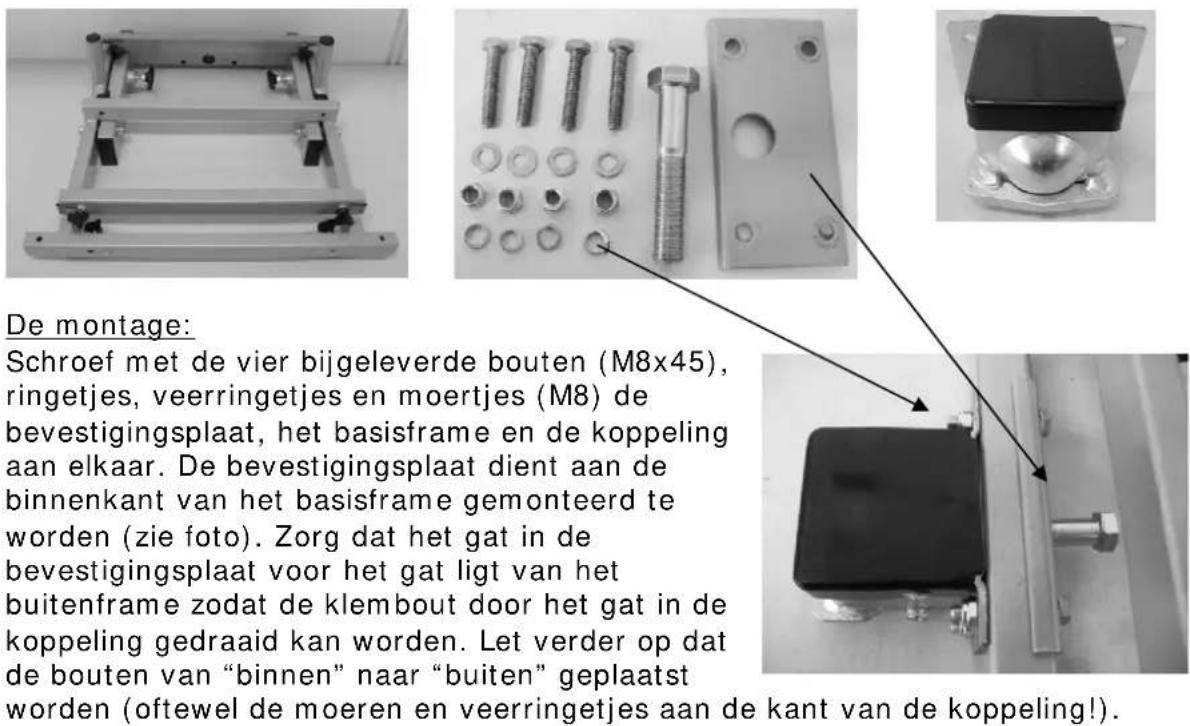

Schroef met de vier bijgeleverde bouten (M8x45), ringetjes, veerringetjes en moertjes (M8) de bevestigingsplaat, het basisframe en de koppeling aan elkaar. De bevestigingsplaat dient aan de binnenkant van het basisframe gemonteerd te worden (zie foto). Zorg dat het gat in de bevestigingsplaat voor het gat ligt van het buitenframe zodat de klembout door het gat in de koppeling gedraaid kan worden. Let verder op dat de bouten van "binnen" naar "buiten" geplaatst worden (oftewel de moeren en veerringetjes aan de kant van de koppeling!).

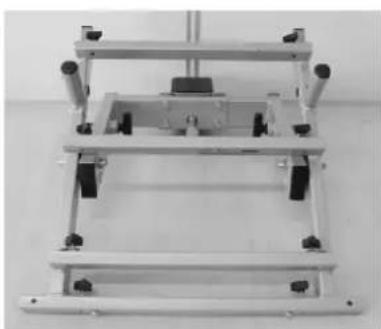

Door het binnenframe te kantelen (eerst de twee veiligheidsvergrendelingen uittrekken, zie uitleg pagina 10) kunt u makkelijker de bevestigingsplaat plaatsen en de moeren vastdraaien! Draai de veiligheidsvergrendelingen weer terug op de gesloten stand zodra u het frame gekanteld heeft. Dit voorkomt dat het binnenframe terugkantelt wanneer u aan het monteren bent.

Schroef vervolgens de klembout (M16x90) ca. 1cm in de koppeling. (zie foto rechtsboven).

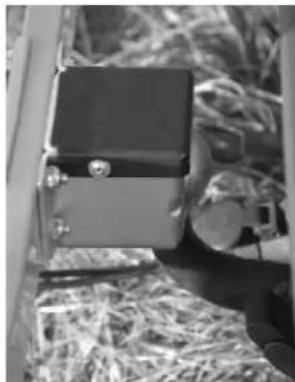

Eindresultaat:

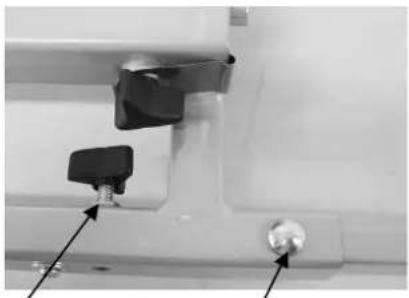

Schuif nu de U-vormige beugel tegen de buitenkant van de U-beugelhouders op het basisframe. Bevestig deze U-vormige beugel met de bijgeleverde slotbouten (M8x60), sluitringen en kunststof draaiknoppen. Zorg dat de draaiknop aan de binnenkant zit (zie foto).

Let op: u dient de beide knoppen stevig aan te draaien zodat de beugel goed op zijn plaats komt.

Zodra deze montage klaar is, kantelt u het binnenframe weer terug in de rechte stand. Dit vergemakkelijkt de rest van de montage.

Schuif de twee achterlichthouders (incl. lampen) in de lamphouderrail (vierkante buis aan de voorkant van het frame). Let er op dat het met een "R" gemerkte

licht aan de rechterkant wordt gemonteerd (de mistlamp moet aan de linkerkant). Schroef beide houders vast met de twee slotbouten, ringetjes en een zelf borgende moer (M6). Schroef de bout van boven naar beneden. Om de lichten zo stevig mogelijk te bevestigen dienen ook de kunststof sterknoppen, waarvan zich er aan elke kant één bevindt aan de achterzijde van de lamphouderrail, aangedraaid te worden.

Kunststof sterknop
Slotbout

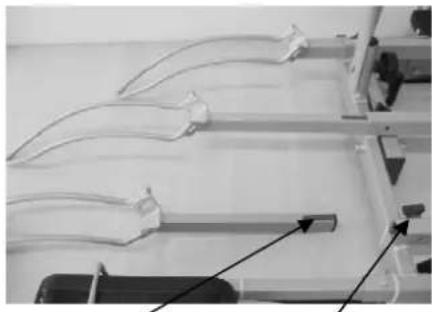

Schuif vervolgens de zes wielhouders in de openingen van het basisframe. Let erop dat het uiteinde van de wielhouders bij het inschuiven naar beneden is gericht (zie afbeelding). Bevestig de wielhouders met de kunststof knoppen. Bij het instellen van de wielhouders mogen deze maximaal tot aan de rode markering uitgeschoven worden!

knop

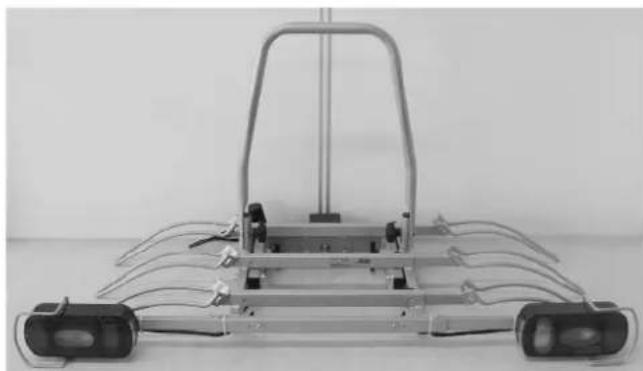

Eindresultaat:

Draai de schroefjes voor het monteren van de kentekenhouder uit de lamphouder-rail en monteer vervolgens ook de kentekenhouder aan de rail. De kentekenhouder moet op gelijke hoogte (of net iets erboven) als de verlichting liggen.

Met de meegeleverde kabelbindertjes kan de kabel van de lampen aan de onderkant van de drager netjes vastgezet worden. Let hierbij op dat de kabel het kantelmechanisme niet in de weg zit.

Schuif de zes korte, zwarte spanbandjes van binnen naar buiten door de eerste sleuf, dan rond de wielhouder en vervolgens door de achterste sleuf weer van buiten naar binnen (zie foto).

Draai de kunststof knop van elke framehouder helemaal los, zodat de klemsluiting opengevouwen kan worden. Plaats eerst de kunststoffen ring om de U-vormige beugel en klem hier de klemsluiting overheen. Bevestig hier vervolgens de houder weer aan en draai de kunststoffen knop zodanig aan dat de framehouders nog net draaibaar zijn (hier moeten immers de frames van de fietsen aan bevestigd worden). De spanbandzijde dient ter bevestiging van de fiets.

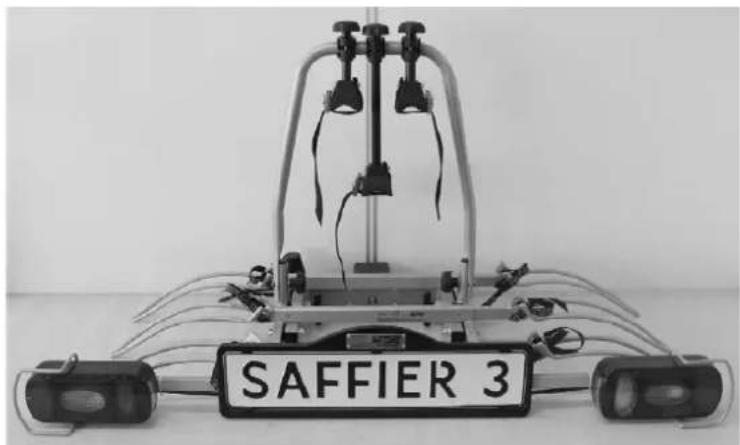

Eindresultaat:

Voor de montage van de fietsendrager kan de auto het beste recht staan, de motor uit staan en de handrem aangetrokken zijn. Let er op dat de trekhaak onbeschadigd, schoon en vetvrij is!

Van bovenaf kan de fietsendrager met de koppeling op de trekhaak van uw auto gemonteerd worden. Draai vervolgens de dikke bout (M16x90) licht vast. Controleer daarna of de drager parallel loopt met uw auto (of bumper van uw auto). Schroef daarna met de bijgeleverde sleutel de bout stevig vast totdat de drager niet meer kan bewegen op de trekhaak.

KANTELMECHANISME

Om de kofferbak van uw auto gemakkelijk te bereiken, ook als de fietsen op de drager staan, kunt u gebruik maken van het kantelmechanisme.

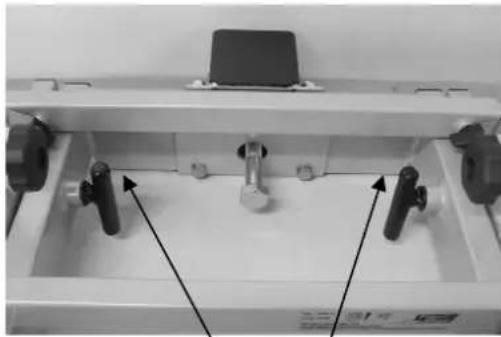

De fietsendrager heeft twee vergrendelingen. Om de drager te kantelen dient u beide hendels een kwartslag te draaien zodat ze horizontaal staan. Vervolgens trekt u de hendels uit. Houd met één hand de beugel of fietsen vast, zodat de drager niet ongecontroleerd kan neerklappen. Nu kan de drager rustig gekanteld worden.

Om de drager weer in de uitgangspositie te brengen, tilt u de fietsendrager omhoog en duwt u de hendels weer naar binnen. Vervolgens draait u deze een kwart slag zodat ze weer verticaal staan met het lange gedeelte naar beneden. U hoort een klik als ze vergrendeld zijn.

Let op dat beide vergrendelingspennen vergrendeld zijn voordat u weer gaat rijden!

DE NUMMERPLAATHOUDER

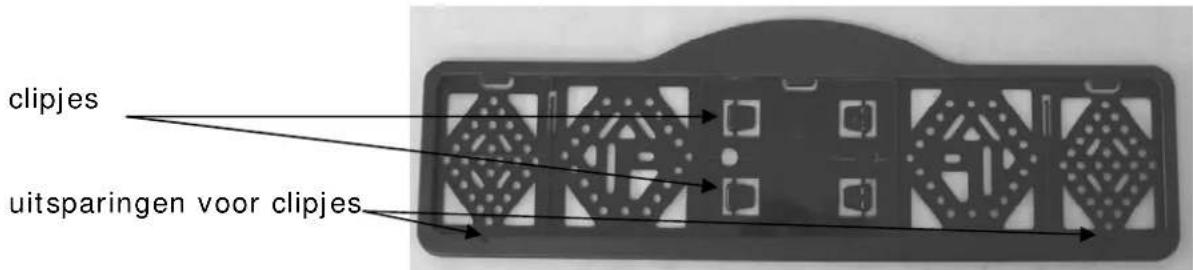

De bevestigingsclipjes (2) voor het bevestigen van de kentekenplaat zijn uitdrukbaar en bevinden zich in de kentekenhouder (zie foto).

clipjes uitsparingen voor clipjes

DE VERLICHTING

Deze fietsendrager is uitgerust met verlichting. Deze verlichting kan aangesloten worden op de trekhaak stekkerdoos van uw auto. Aangezien er meerdere soorten stekkers in omloop zijn, heeft deze drager de keuze uit de gebruikelijke 7-polige

stekker en de 13-polige stekker (Jaegers). Hierdoor is de drager geschikt voor elke trekhaak!

Beide stekkers zitten verwerkt in één behuizing. Over de stekker die niet gebruikt wordt, moet het bijgeleverde afdekkapje gedaan worden.

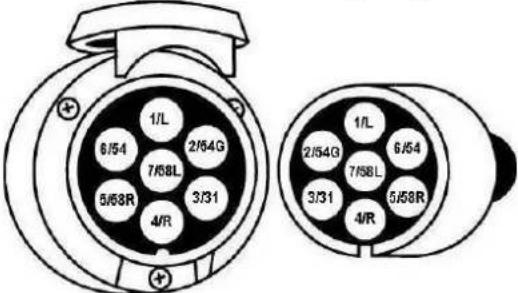

Universeel systeem 7 polig	1/L2/54G3/314/R5/58R6/547/58L	Richtingaanwijzer linksMistachterlichtMassaRichtingaanwijzer rechtsAchterlicht rechtsRemlichtenAchterlicht linksHet achteruitrijlicht werkt nietvia de 7-polige stekker!	geelblauwwitgroenbruinroodzwart

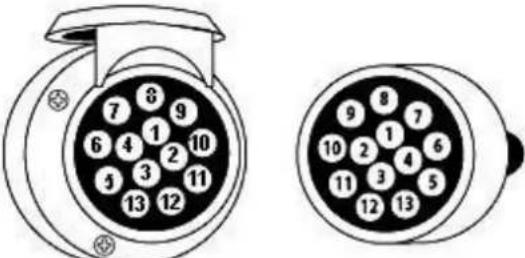

Jaegers systeem 13 polig(DIN 72.570)	12345678910111213	Richtingaanwijzer linksMistachterlichtMassaRichtingaanwijzer rechtsAchterlicht rechtsRemlichtenAchterlicht linksAchteruitrijlichtNiet in gebruikNiet in gebruikNiet in gebruikMassaNiet in gebruik	geelblauwwitgroenbruinroodzwartgrijs

MONTAGE VAN DE FIETSEN OP DE FIETSENDRAGER

Verwijder alle onderdelen van de fietsen die tijdens het transport gemakkelijk verloren kunnen gaan (E-bike accu's, fietspompen, snelheidsmeters, mandjes, fietstassen, fietszitjes enz.). Door de hoge luchtweerstand en trillingen kunnen deze onderdelen losraken en medeweggebruikers in gevaar brengen.

De eerste fiets (en zwaarste, max. 20kg) moet in de achterste wielhouders geplaatst worden (degene die het dichtst bij de auto is) en met de framehouder aan de U-vormige beugel vastgemaakt worden.

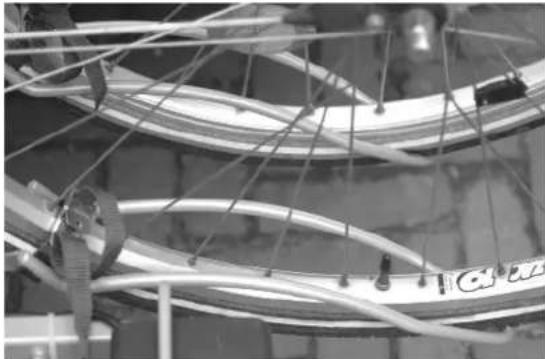

Stel de wielhouders door middel van inschuiven en uittrekken zodanig in dat de wielen van de fiets er zo diep mogelijk in staan, zo symmetrisch mogelijk. Let op: Trek de wielhouders maximaal tot aan de rode markering uit! De wielen worden met de spanbanden stevig aan de wielhouders vastgemaakt.

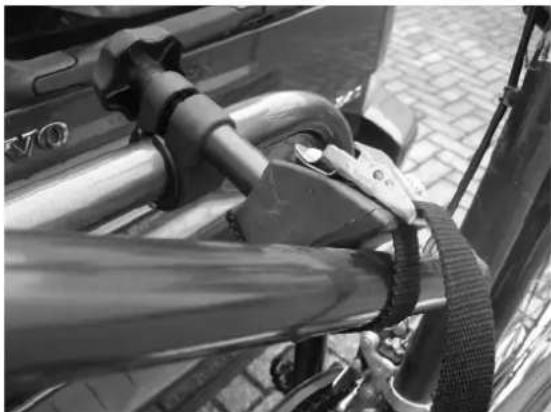

Bevestig de fiets zelf via de framehouder aan de U-vormige beugel. Aangezien de framehouders niet plaatsgebonden zijn, kunt u meerdere posities uitproberen. Het is belangrijk om de framehouders zo hoog mogelijk te plaatsen. De fietsen maakt u vast via de spanbanden. Door het gebruik van deze spanbanden kan elke fiets gemakkelijk vastgemaakt worden en wordt het crankstel van de fiets niet belast!

Zet elke volgende fiets, iedere keer in tegengestelde richting, in de wielhouders en ga te werk zoals bij de eerste fiets.

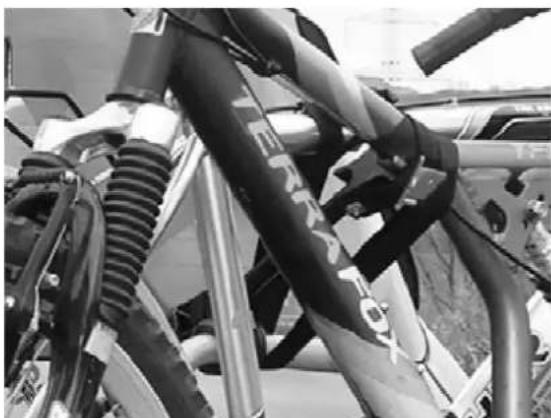

Beveilig tenslotte uw fietsen met de lange zwarte spanband (meegeleverd). Leg deze hiervoor om de frames van de fietsen en om de U-beugel en trek de spanband vervolgens goed vast.

Houd de trekhaak schoon en vetvrij.

De drager zal zich na elke bevestiging op de kogel, tijdens de eerst gereden kilometers gaan "zetten". Controleer daarom na de eerst gereden kilometers de bevestiging en stel, indien nodig, de koppeling strakker af.

Controleer de fietsendrager voor gebruik op beschadigingen. Beschadigde of versleten onderdelen dienen direct vervangen te worden. Gebruik uitsluitend originele vervangingsonderdelen.

Voer geen modificaties uit aan de fietsendrager (mechanisch of elektronisch). Dit kan erg gevaarlijk zijn. Garantie claims worden niet geaccepteerd en wij kunnen de juiste werking van de fietsendrager niet meer garanderen indien modificaties zijn uitgevoerd. Wij zijn niet aansprakelijk voor welke schade dan ook veroorzaakt als resultaat van onjuiste installatie, bediening of modificatie.

Controleer regelmatig de verlichting van de fietsendrager op een juiste werking.

Zorg er altijd voor dat de fietsen goed vastgezet zijn door middel van de frameklemmen en de wiel spanbandjes.

Gebruik altijd de extra spanband als extra beveiliging voor uw fietsen. Leg deze om de U-beugel en de frames van de fietsen en trek deze vervolgens goed vast.

Let op dat er geen onderdelen van de fiets tijdens het transport verloren kunnen worden (E-bike accu's, fietspompen, snelheids meters, mandjes, fietstassen, fietszitjes enz.). Verwijder deze altijd voordat u gaat rijden!

Controleer regelmatig of alle spanbanden, draaiknoppen en bevestigingen goed vastzitten en indien nodig vastzetten.

Zorg er altijd voor dat tijdens gebruik, het kantelmechanisme goed vergrendeld is.

Tijdens het rijden de fietsen niet afdekken met een hoes.

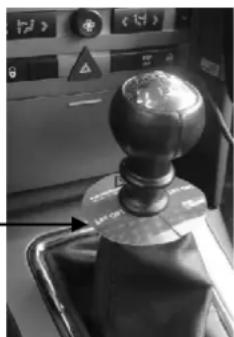

Het rijden met een fietsendrager beïnvloedt het weggedrag van de auto. Pas uw snelheid daarom aan (max. 120km/u).

Vermijd ook plotselinge remacties en stuurbewegingen.

Let op dat bij het achteruit rijden de auto langer is dan normaal!

Voorts wordt gewezen op de wettelijke eisen die gelden voor het vervoer van goederen aan de achterzijde van uw voertuig.

Bij voertuigen met een elektrische parkeerhulp kan een foutmelding optreden, indien de fietsendrager gemonteerd is. Schakel de parkeerhulp uit tijdens gebruik van de fietsendrager.

Indien de auto is voorzien van een automatische opening van de achterklep, dan moet deze worden uitgeschakeld of uitsluitend handmatig worden geopend, indien de fietsendrager is gemonteerd.

Vóór gebruik van de autowas centrale de fietsendrager eerst van de trekhaak halen.

De fietsendrager is niet geschikt voor "off road" gebruik.

Indien de drager niet gebruikt wordt, dient deze van de trekhaak gedemonteerd te worden.

In geval van defecten of problemen, alstublieft contact opnemen met uw Pro-User leverancier.

ONDERHOUD

De fietsendrager na gebruik schoon en droog opslaan. Eventueel afspuiten met een waterslang om modder, en andere vuiligheid te verwijderen.

Houd de trekhaak van de auto schoon en vetvrij.

Houd de koppeling van de fietsendrager schoon en vetvrij.

Controleer regelmatig de fietsendrager op beschadigingen. Beschadigde of versleten onderdelen dienen direct vervangen te worden. Gebruik uitsluitend originele vervangingsonderdelen.

Bouten en moeren van de fietsendrager regelmatig controleren en indien nodig aandraaien.

Beschadigingen aan de lak direct met een (grond)verf behandelen.

Draaiende en bewegende delen regelmatig smeren.

GARANTIE

Dit product heeft een garantieperiode van 2 jaar. Let op: de garantie dekt alleen een normaal gebruik van de fietsendrager. Op geen enkele manier wordt schade gedekt die ontstaan is door onjuist gebruik. Dit houdt ook in defecten of gebreken die zijn ontstaan door slechte of onjuiste montage. Om ervoor zorg te dragen dat de garantie voorwaarden van toepassing zijn dient u onderhoud volgens het onderhoudsvoorschrift uit te (laten) voeren. Wij behouden ons het recht om kosten in rekening te brengen die voortkomen uit reparaties van zaken die buiten onze controle vallen zoals onjuiste of slechte montage, onjuist gebruik, schade door ongelukken, enz.

ONDERDELENLI JST

Pos nr.	Omschrijving	Aantal	Maat
1	Koppeling 1
2	Zelfborgende moer 4 M8
3	Veerring 4 M8
4	Kunststof eindkap 4 60×25
5	Basis binnenframe 1
6	Eindpositie stopblok 2
7	Bevestigingsplaat 1
8	Sluitring 4 M8
9	Zeskantbout 4 M8×45
10	Klembout 1 M16×90
11	Kunststof wielhouder eindkap	6	25×15
12	Wielhouder	6
13	Spanband 6
14	Kunststof eindkap	4	25×15
15	Lampenbeugel	2	Rechts = links
16	Achterlicht (rechts)	1
17	Sluitring 4 M5
18	Zelfborgende moer 4 M5
19	Sluitring 6 M5
20	Schroefje	2
21	Nummerplaathouder	1
22	Zelfborgende moer 2 M6
23	Sluitring 2 M6
24	Slotbout 2 M6×40
25	Achterlicht (links)	1
26	RVS wielhouder clip	6
27	Sterknop	8	M6×12
28	Basis buitenframe 1
29	Zelfborgende moer 2 M10
30	Sluitring 4 M10
31	Kunststof ring	2	M10
32	Inbusbout	2	M10×65
33	Slotbout 2 M8×60
34	Eindkap	2
35	Kunststof draaiknop	2	M8
36	Eindkap	2	40×20
37	Veiligheidsvergrendeling	2
38	U-beugel	1
39	Framehouder kort 2
40	Framehouder lang	1

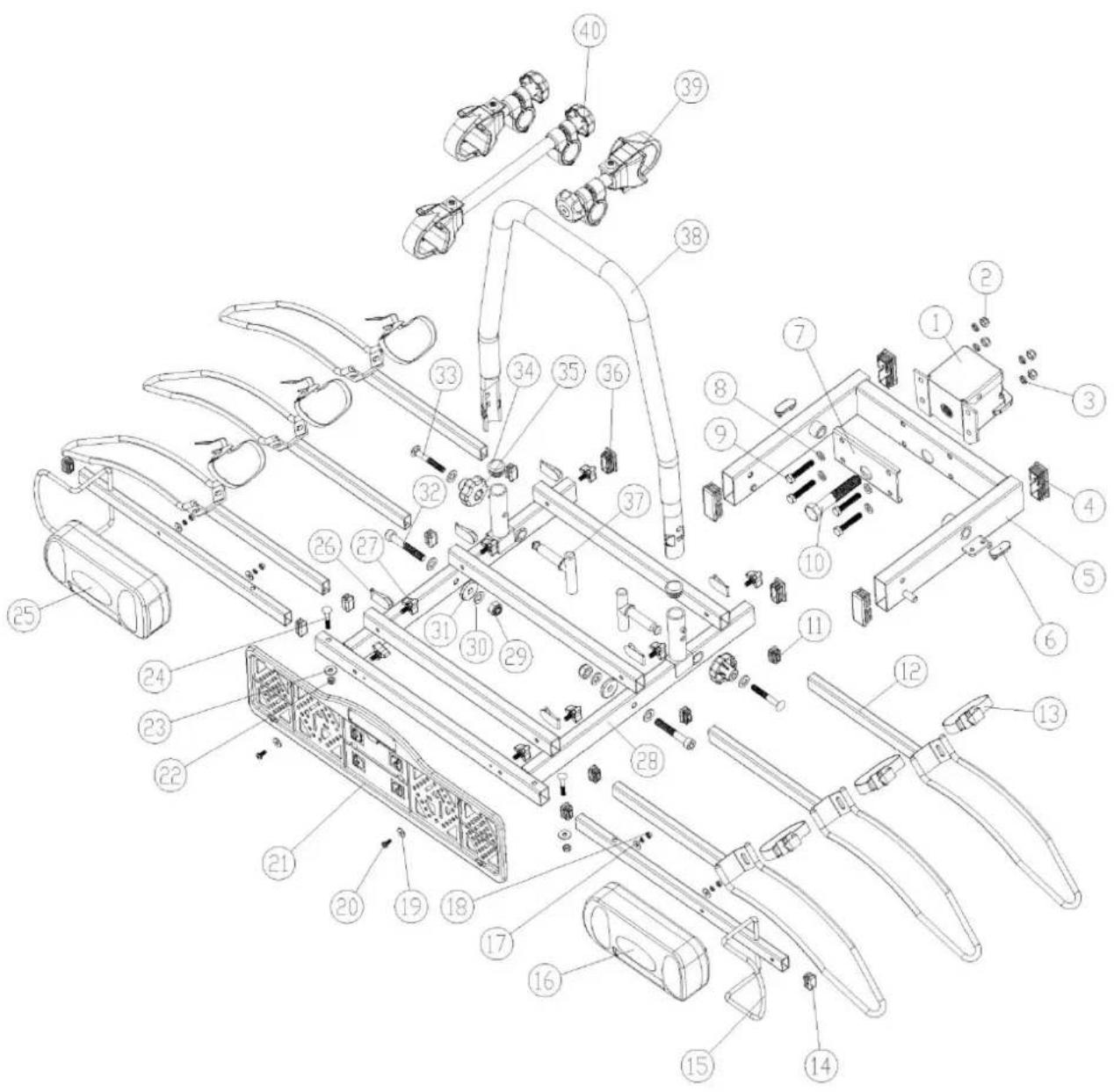

EXPLOSI ETEKENING
