BEDIENUNGSANLEITUNG Saffier III 91535 Pro-User

DE: Montageanleitung und Sicherheitsvorschriften

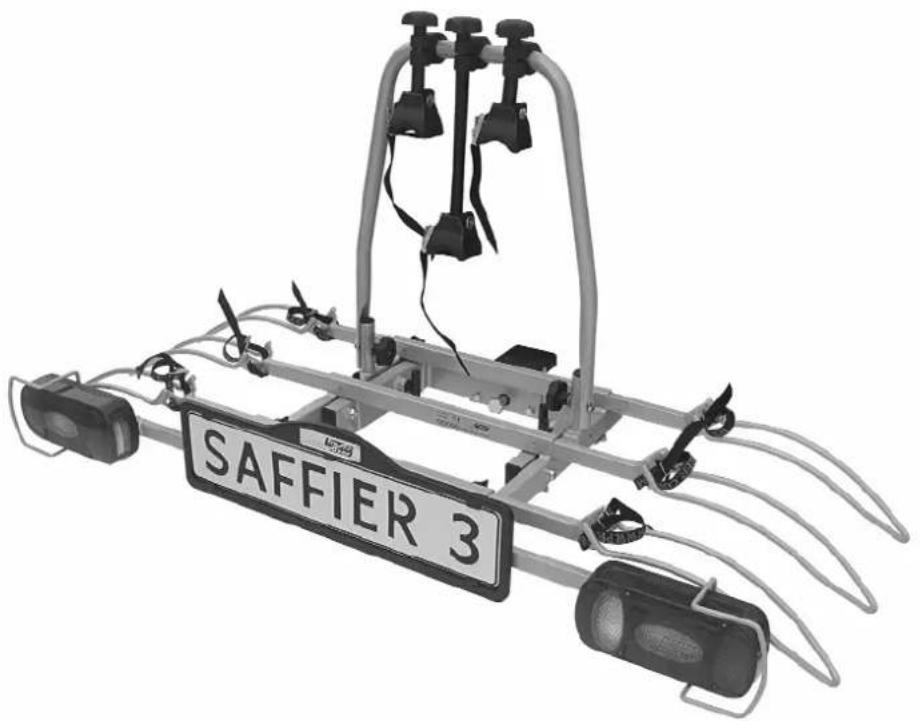

Fietsendrager/ Fahrradträger/ Bike carrier/ Porte-vélos

SAFFIER III

• Einführung 17
• W i c h t i g e l n f o r
  • Montage des Fahrradträgers 19
  • Montage auf die Anhängerkupplung 23
  • Der Abklappmechanismus 23
  • Der Kennzeichenhalter & die Beleuchtung 24
  • Montage von den Fahrrädern auf dem Fahrradträger 25
• Sicherheitsvorschriften 26
• Wartung & Garantie 27
  • Stückliste & Explosionszeichnung 28

T a b l e o f c o n t e

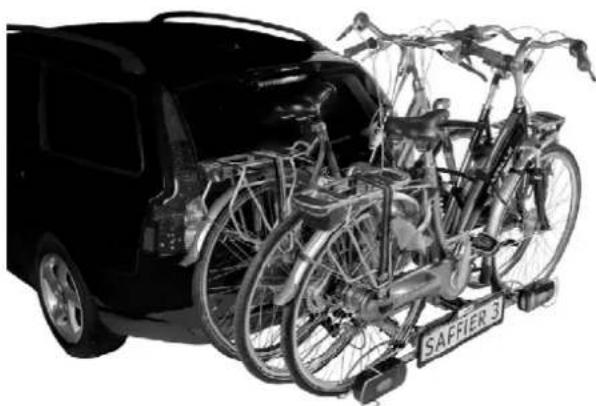

Der Pro User Fahrradträger SAFFIER III ist ein Teil der Familie von Fahrradträgern hergestellt von Tradekar Benelux BV.

√ Kupplungs - Fahrradträger
√ Kompatibel mit fast allen Anhängerkupplungen, alle Fahrräder und Reifengrößen
√ Sicherer und zuverlässiger abklappbarer Träger für den Transport von 3 Fahrrädern
√ Fahrräder stehen in stabilen und verstellbaren Radschienen
√ Rahmenbefestigung, folglich keine Belastung auf die Pedale von den Fahrrädern
√ Flexible Rahmenhalter
√ Europäische Betriebsgenehmigung erteilt vom RDW
√ Beleuchtung mittels 7 und 13 polige (Jaegers) Stecker
√ Einfache und schnelle Montage auf die Anhängerkupplung
√ Kofferaumdeckel bleibt zugänglich durch den einfach zu bedienenden Klappmechanismus
√ Das Fahrverhalten vom KFZ wird fast nicht beeinflusst
√ Inklusive Nebel- und Rückfahrscheinwerfer (nur Betrieb über 13-Pol-Stecker)

Lesen Sie, bevor Sie den Träger benutzen, sorgfältig die Montageanleitung und die wichtigen Informationen durch und handeln Sie danach.

WICHTIGE INFORMATIONEN

Vor Erstgebrauch lesen!

Dieses Produkt nicht montieren und benutzen, bevor die Montageanleitung und die Sicherheitsvorschriften völlig durchgelesen und klar verstanden worden sind.

Der Heckträger muss sicher gemäß dieser Montageanleitung montiert werden.

Die in dieser Benutzerinformation aufgeführten Arbeitsschritte, Maßangaben und Sicherheitshinweise für die Montage, Handhabung und Nutzung des Heckträgersystems müssen unbedingt eingehalten werden. Bereits geringste Abweichungen können zu fehlerhaftem Aufbau bzw. fehlerhafter Benutzung führen.

Der Träger ist geeignet für den Transport von bis zu drei Fahrrädern. Bitte beachten Sie die maximale Stützlast. Diese Angabe finden Sie auf dem Typenschild Ihres Autos (meistens 75kg). Das Gesamtgewicht des Trägers inklusive Fahrräder darf diese Angabe auf der Anhängerkupplung nicht überschreiten.

Das maximale Gewicht der Fahrräder kann 60kg sein. Das Eigengewicht des Trägers ist ca. 17kg.

Max. Stützlast Anhängerkupplung	Eigengewicht Fahrradträger	Max. Nutzlast am Fahrradträger
50kg	17kg	33kg
60kg	17kg	43kg
75kg	17kg	58kg
90kg	17kg	Max. 60kg

Nicht geeignet für den Gebrauch auf Aluminium Anhängerkupplungen.

Diese Montageanleitung und Sicherheitsvorschriften im Fahrzeug mitführen.

Support Endverbraucher

[phone] (Montag bis Donnerstag 8:30-12:30 Uhr)

[e-mail]

MONTAGE DES FAHRRADTRÄGERS

Der Fahrradträger muss noch komplettiert werden. Holen Sie alle Bauteile aus der Verpackung und legen diese übersichtlich hin. Jeder Arbeitsschritt wird beschrieben und zeigt Ihnen deutlich welche Bauteile Sie für die Montage des Fahrradträgers benötigen.

Step 1

Bauteile:

Schrauben Sie mit den vier mitgelieferten Schrauben (M8x45), Scheiben, Federscheiben und Muttern (M8) die Befestigungsplatte, das Basisaußenteil und die Kupplung leicht zusammen. Die Befestigungsplatte muss an die Innenseite des Basisaußenteils montiert werden (siehe Foto). Sorgen Sie dafür, dass die Bohrung der Befestigungsplatte mit der Bohrung des Außenrahmens übereinstimmt damit die

Klemmschraube eingedreht werden kann. Achten Sie darauf, dass die Schrauben von innen nach außen platziert werden (die Muttern und Federscheiben an der Kupplungsseite!).

Wenn Sie das Basisinnenteil abklappen (erst die zwei Sicherheits-Verriegelungen herausziehen, sehe Seite 23) können Sie besser die Befestigungsplatte platzieren und die Schraubenverbindung festdrehen! Drehen Sie die Verriegelungen wieder zurück damit diese verriegeln, sobald der Rahmen zurück geklappt ist. Nicht das es passiert das der Innenrahmen abklappt, während Sie am Montieren sind.

Die Schraube (M16x90) ca. 1cm in die Kupplung hineinschrauben (siehe Foto rechts oben).

Endergebnis:

Schieben Sie nun den U-Bügel auf die U-Bügelhalter von dem Basisinnenteil. Befestigen Sie diesen U-Bügel mit den mitgelieferten Schloss-Schrauben (M8x60), Scheiben und Kunststoff Rändelmuttern. Achten Sie darauf, dass sich der Drehknopf an der Innenseite befindet (siehe Foto).

Achtung: Sie sollen beide Kunststoff Rändelmuttern sehr fest anziehen, sodass der U-Bügel sich passgenau auf die U- Bügelhalterung ansetzt.

Sobald diese Montage erledigt ist, klappen Sie den Innenrahmen wieder zurück in die Endlage. Das vereinfacht den Rest von der Montage.

Schieben Sie die zwei Rücklichthalter (inklusiv Lampen) in die Lampenhalterschiene (vierkant Öffnung an der Vorderseite des Rahmens).

Achten Sie darauf, dass die mit "R" gezeichnete Lampe rechts montiert wird (die Nebellampe muss auf die linke Seite). Schrauben Sie beide Halter fest mit den zwei Schlossschrauben (M6), Scheiben und selbst sichernden Muttern (M6). Setzen Sie die Schrauben von oben nach unten ein. Um die Lampen auszurichten und zu befestigen drehen Sie vorab die Kunststoff Rändelschrauben an. Diese befinden sich an den Innenseiten des Rahmens.

Rändelschraube
Schloss-Schraube

Markierung Rändelschraube

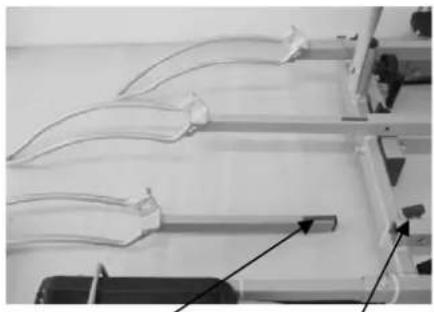

Schieben Sie die sechs Radhalter in die Öffnungen von dem Basisteil. Achten Sie darauf, dass die Enden der Radhalter beim Einschieben mit der Spitze zum Boden zeigen (siehe Abbildung). Befestigen Sie die Radständer mit den Rändelschrauben. Beim Einstellen der Radständer dürfen diese nur maximal bis zur roten Markierung herausgezogen werden!

Endergebnis:

Drehen Sie die Schrauben vor der Montage des Kennzeichenhalters aus der Lampenträgerschiene heraus und montieren Sie den Kennzeichenhalter an die Schiene. Der Kennzeichenhalter muss auf der gleichen Höhe wie die Beleuchtung liegen. Achtung: Die Befestigungsteile für das Kennzeichen befinden sich als Ausdrückteile im Kennzeichenhalter.

Mit den mitgelieferten Kabelbindern kann das Kabel von den Lampen an der Unterseite von dem Träger befestigt werden. Achten Sie darauf, dass beim Abklappen des Trägers das Kabel nicht beschädigt wird.

Schieben Sie die sechs schwarzen, kurzen Spannbänder von innen nach außen unter dem Radhalter herum und dann wieder von außen nach innen durch die Langlöcher des Radhalters (siehe Foto).

Drehen Sie von beiden Rahmenhaltern die Kunststoff Knöpfe los, damit Sie die Klammern öffnen können. Platzieren Sie zuerst die Kunststoff Einlagen um den U - Bügel herum. Legen Sie die Klammer über diese Einlage und komplettieren den Rahmenhalter wieder. Drehen Sie die Kunststoff Knöpfe noch nicht fest an, damit die Rahmenhalter beweglich bleiben (hiermit werden die Rahmen der Fahrräder mittels des Gurtes befestigt).

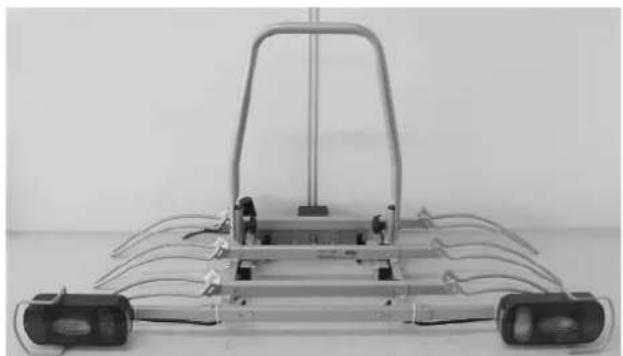

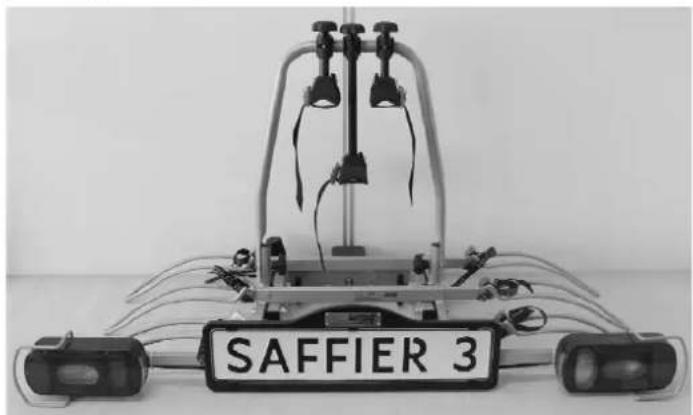

Endergebnis:

MONTAGE DES FAHRRADTRÄGERS AUF DER ANHÄNGERKUPPLUNG

Für die Montage des Fahrradträgers sollte das Auto am besten auf einer geraden Ebene stehen, der Motor sollte abgestellt und die Handbremse angezogen sein. Achten Sie darauf, dass die Kupplung nicht beschädigt, sauber und fettfrei ist!

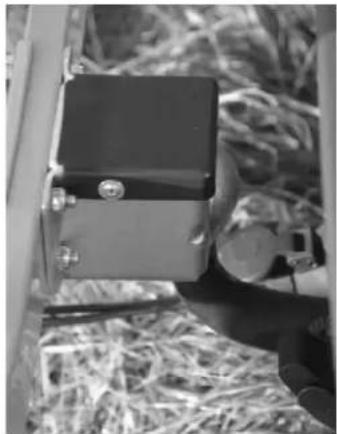

Jetzt können Sie den Fahrradträger mit der Kupplung auf die Anhängerkupplung von Ihrem KFZ montieren. Drehen Sie die dicke Schraube (M16x90) leicht fest. Kontrollieren Sie danach, ob der Träger parallel zu Ihrem Fahrzeug steht (Stoßfänger von Ihrem KFZ). Schrauben Sie danach mit dem mitgelieferten Schlüssel den Träger auf die Anhängerkupplung fest bis dieser sich nicht mehr bewegt.

ABKLAPPMECHANISMUS

Um den Kofferraum von Ihrem KFZ gelegentlich zu öffnen (Gepäckentnahme usw.) können Sie, auch wenn Fahrräder montiert, den Abklappmechanismus nutzen.

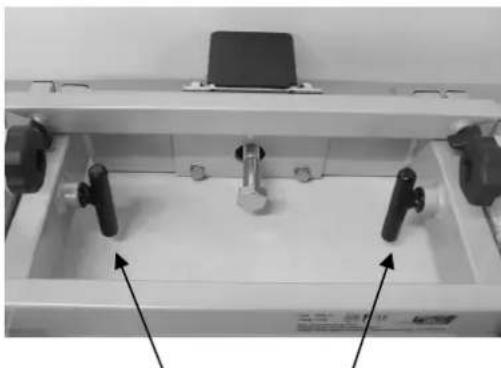

Der Fahrradträger hat zwei Verriegelungen um den Abklappmechanismus zu verriegeln. Um den Träger abzuklappen müssen Sie beide Griffe ein Viertel drehen, sodass beide Griffe horizontal stehen. Anschließend die Griffe herausziehen. Halten Sie nun mit einer Hand den Rahmen vom Fahrrad fest, sodass der Träger nicht unkontrolliert abklappen kann. Nun Kann der Träger vorsichtig abgeklappt werden.

Um den Träger wieder in die Ausgangsposition zu bringen, heben Sie den Fahrradträger an und drücken die Griffe wieder nach innen. Anschließend drehen Sie diese eine viertel Drehung, sodass diese wieder vertikal stehen (Handriffe waagerecht). Sie hören ein Klick wenn die Verriegelung korrekt ist.

Achtung: Es müssen beide Verriegelungstifte eingerastet sein, bevor Sie Ihre Fahrt fortsetzen!

DER KENNZEICHENHALTER

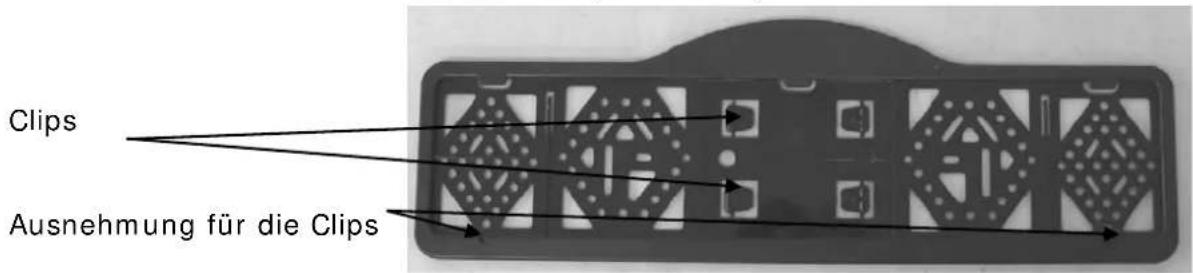

Die Montage-Clips (2) für die Befestigung des Kennzeichens sind Ausdrückteile und befinden sich im Kennzeichenhalter (siehe Foto)

Clips Ausnehmung für die Clips

DIE BELEUCHTUNG

Dieser Fahrradträger ist mit einer Beleuchtung ausgerüstet. Die Beleuchtung wird an der Steckdose der Anhängerkupplung angeschlossen. Da verschiedene Sorten von Steckdosen im Umlauf sind, verfügt dieser Träger über einen 7 und 13

poligen Stecker (Jaegers). Dadurch ist der

Träger geeignet für jede Art von Anhängerkupplungen bzw. den zugehörigen Steckdosen.

Beide Stecker befinden sich im selben Gehäuse. Auf der Steckeröffnung, die nicht benötigt wird, muss während des Betriebs die mitgelieferte Abdeckkappe angebracht werden.

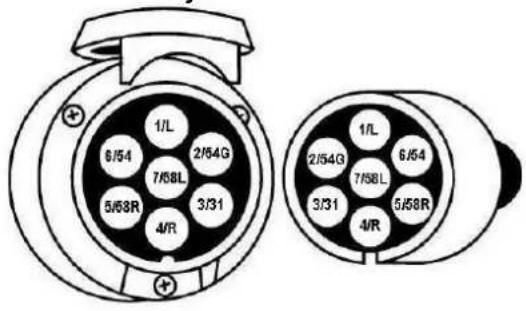

Universal System 7 Pin	1/L2/54G3/314/R5/58R6/547/58L	Blinker linksNebelschlußleuchteMasseBlinker rechtsSchlußleuchte rechtsBremsleuchtenSchlußleuchte linksRückfahrleuchte funktioniertnicht mit einem 7-poligenStecker	gelbblauweißgrünbraunrotschwarz

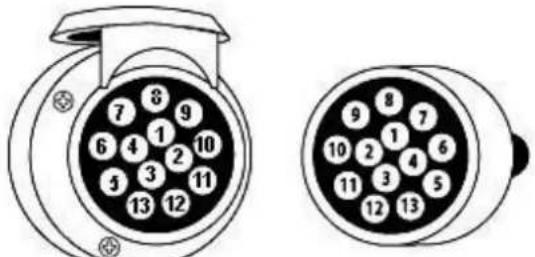

Jaegers System 13 Pin(DIN 72.570)	12345678910111213	Blinker linksNebelschlußleuchteMasseBlinker rechtsSchlußleuchte rechtsBremsleuchtenSchlußleuchte linksRückfahrleuchteNicht belegtNicht belegtNicht belegtMasseNicht belegt	gelbblauweißgrünbraunrotschwarzgrau

MONTAGE DER FAHRRÄDER AUF DEM FAHRRADTRÄGER

Bitte beachten Sie, dass keine Teile des Fahrrades verloren gehen können (E-Bike Akkus, Fahrradpumpe, Tachometer, Körbe, Sattel usw.) Entfernen Sie diese Teile zuerst, bevor Sie mit dem Fahrradträger fahren! Diese Teile können sich während des Transports aufgrund des erhöhten Luftwiderstand und der entstehende Vibrationen lösen und andere Verkehrsteilnehmer in Gefahr bringen.

Das erste (und schwerste, max. 30kg) Fahrrad wird in die erste Radhalter gesetzt (dem Auto am nächsten) und mit dem kurzen Rahmenhalter am U – Bügel befestigt.

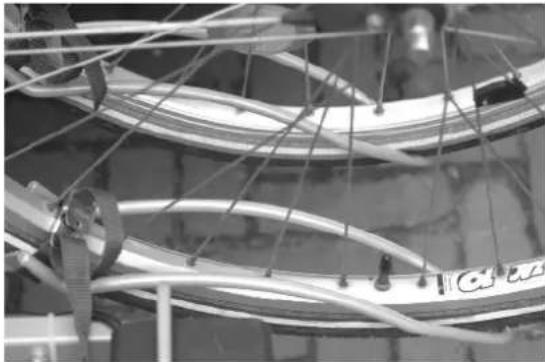

Stellen Sie die Radhalter durch Einschieben und Herausziehen so ein, dass die Räder von den Fahrrädern so tief wie möglich in den Radhaltern stehen, und so symmetrisch wie möglich. Achtung: Ziehen Sie die Radhalter maximal nur bis zu der roten Markierung heraus! Die Räder werden mit den Spannbändern fest an die Radhalter befestigt.

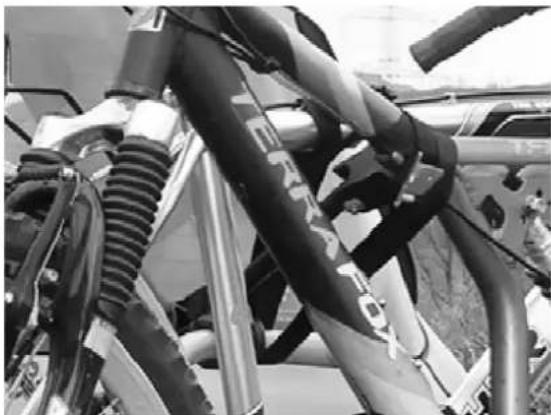

Befestigen Sie die Fahrräder mit den Rahmenhaltern an dem Bügel. Da die Rahmenhalter nicht platzgebunden sind, können Sie mehrere Positionen ausprobieren. Es ist wichtig das Sie die Rahmenhalter so hoch wie möglich platzieren. Die Fahrradrahmen machen Sie mit den Spannbändern fest. Durch den Gebrauch dieser Spannbänder kann das Fahrrad einfach und bequem fest gemacht werden und die Pedale werden nicht belastet!

Setzen Sie das folgende Fahrrad in die entgegengesetzte Richtung, in den Radhaltern und befestigen Sie es wie das erste Fahrrad.

Sichern Sie nun die Fahrräder mit dem langen Sicherheitsgurt. Legen Sie den Sicherheitsgurt durch die Fahrradrahmen und um den U-Bügel herum und ziehen den Sicherheitsgurt fest an.

Die Kugelfläche muss sauber, fettfrei und von jeglichen Lackschickten befreit sein.

Der Fahrradträger setzt sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung. Kontrollieren Sie daher diese Befestigung erneut auf sicheren Sitz hin und stellen Sie dann wenn nötig die Befestigung nach.

Kontrollieren Sie den Fahrradträger vor dem Gebrauch auf Beschädigungen hin. Beschädigte oder verschlissene Teile sind sofort zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.

Veränderungen am Heckträger sind grundsätzlich nicht zugelassen (mechanisch oder elektronisch). Dies kann sehr gefährlich sein. Garantieansprüche werden nicht mehr angenommen und wir können das richtige Funktionieren des Fahrradträgers nicht mehr garantieren, wenn Modifikationen durchgeführt worden sind. Wir haften nicht für irgendwelchen durch unrichtige Installation, Bedienung oder Modifikation verursachten Schaden.

Kontrollieren Sie regelmäßig die Beleuchtung Ihres Fahrradträgers auf die korrekte Funktion hin.

Sorgen Sie immer dafür, dass die Fahrräder mittels der Rahmenklemmen und der Radspanngurte befestigt worden sind.

Benützen Sie immer den zusätzlichen Spanngurt als zusätzliche Sicherung Ihrer Fahrräder. Legen Sie diesen um den U-Bügel und die Fahrradrahmen herum um ziehen Sie ihn anschließend gut fest.

Achten Sie darauf, dass keine Teile des Fahrrades verloren gehen können (E-Bike Batterien, Fahrradpumpe, Tachometer, Körbe, Sattel usw.,) Entfernen Sie diese Teile zuerst, bevor Sie mit dem Fahrradträger fahren!

Alle Spanngurte und Halterungen des Fahrradträgers auf festen Sitz hin prüfen und bei Bedarf nachziehen.

Sorgen Sie immer dafür, dass während des Gebrauchs der Kippmechanismus gut verriegelt ist.

Die Fahrräder nicht durch Planen oder Schutzüberzüge o.ä. abdecken.

Das Fahren mit einem Fahrradträger beeinflusst das Fahren mit Ihrem Auto. Passen Sie Ihre Fahrgeschwindigkeit also an diesen Umstand an (max. 120km/h). Vermeiden Sie auch ruckartige Lenk- und Steuerbewegungen.

Beachten Sie beim Rückwärtsfahren, dass Ihr Auto länger ist als üblich!

Es gelten die gesetzlichen Bestimmungen und Vorschriften über die Beförderungen von Gütern hinter Ihrem Fahrzeug.

Bei Fahrzeugen mit elektronischer Einparkhilfe kann es zu Fehlfunktionen kommen, wenn der Fahrradträger angebaut ist. Schalten Sie während der Benutzung des Fahrradträgers die Einparkhilfe aus.

Falls das Auto mit einer automatischen Öffnung der Heckklappe ausgestattet ist, soll diese ausgeschaltet oder ausschließlich mit der Hand geöffnet werden, wenn der Fahrradträger montiert worden ist.

Vor der Benutzung von Autowaschanlagen den Fahrradträger abbauen.

Der Fahrradträger ist für den Einsatz im Gelände nicht geeignet.

Wenn der Träger nicht verwendet wird, sollte der Träger von der Anhängerkupplung entfernt werden.

Sollten Fehler oder Probleme auftreten, benachrichtigen Sie Ihren Pro User Lieferant.

WARTUNG

Den Fahrradträger nach Verwendung sauber und trocken lagern. Eventuell abspritzen mit einem Wasserschlauch um Schlamm und anderen Schmutz zu entfernen.

Halten Sie die Anhängerkupplung sauber und fettfrei.

Halten Sie die Trägerkupplung sauber und fettfrei.

Kontrollieren Sie den Fahrradträger regelmäßig auf Beschädigungen hin. Beschädigte oder verschlissene Teile sind sofort zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.

Bolzen und Muttern des Fahrradträgers regelmäßig kontrollieren und wenn notwendig nachziehen.

Lackschichtbeschädigungen sofort mit (Grundier) Farbe behandeln.

Drehende und bewegende Teile regelmäßig schmieren.

GARANTIE

Für dieses Produkt gewähren wir für die Bauteile und Funktion eine 2-jährige Garantie. Diese Garantie gilt natürlich nur bei einer sachgerechten Verwendung des Fahrradträgers und deckt keine Schäden ab, die durch Missbrauch entstanden sind. Das gleiche gilt auch für eine unsachgerechte oder falsche Montage. Um die Gültigkeit der Garantie sicherzustellen, führen Sie bitte die Instandhaltung entsprechend dem Instandhaltungsabschnitt aus. Wir behalten uns das Recht vor, dass die Kosten für Aufwendungen, wenn Sie außerhalb des Unternehmensbereichs wegen Batterieausfall, falscher oder nicht sachgerechter Montage, Missbrauch oder Unfallschäden usw. Probleme haben, von Ihnen übernommen werden.

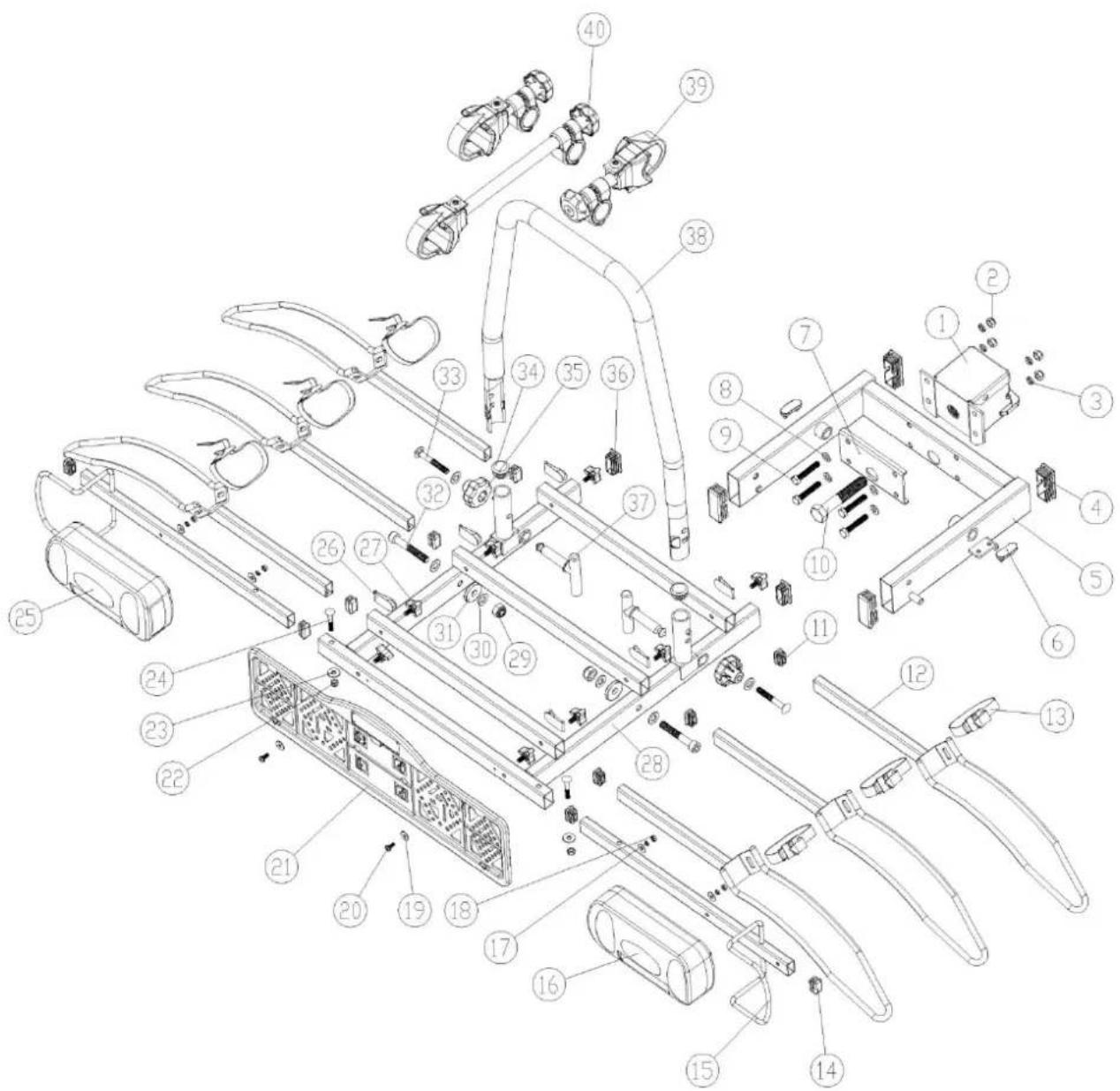

STÜCKLISTE

Posnr.	Beschreibung Anzahl		Maße
1	Kupplung 1
2	Selbstsichernde Mutter 4 M8
3	Seegerring 4 M8
4	Kunststoff Endkappe 4 60×25
5	Basis Innenteil 1
6	Endpositions stopblock 2
7	Befestigungsplatte 1
8	Scheibe 4 M8
9	Schraube 4 M8×45
10	Klemmschraube	1	M16×90
11	Kunststoff Radschienen Endkappe	6	25×15
12	Radschiene	6
13	Spannband	6
14	Kunststoff Endkappe	4	25×15
15	Lampenbügel	2	Rechts = Links
16	Rücklicht (rechts)	1
17	Scheibe 4 M5
18	Mutter	4	M5
19	Scheibe 2 M5
20	Schraube 2
21	Kennzeichenhalter	1
22	Selbstsichernde Mutter 2 M6
23	Scheibe 2 M6
24	Schloss Schraube	2	M6×40
25	Rücklicht (links)	1
26	RVS Radhalterklammer	6
27	Kunststoff Rändelschraube	8	M6×12
28	Basis Außenrahmen	1
29	Selbstsichernde Mutter	2	M10
30	Scheibe 4 M10
31	Kunststoff Scheibe	2	M10
32	Inbus Schraube	2	M10×65
33	Schloss-Schraube	2	M8×60
34	Kunststoff Endkappe	2
35	Kunststoff Rändelmutter	2	M8
36	Kunststoff Endkappe	2	40×20
37	Verriegelungsgriffe	2
38	U-Bügel	1
39	Rahmenhalter Kurz	2
40	Rahmenhalter Lang	1
