Producttype	Draagbare gitaarversterker
Merk	Roland
Model	Micro Cube GX
Nominaal uitgangsvermogen	3 W
Luidspreker	12 cm (5 inch) x 1
Voeding	Netadapter (meegeleverd) of 6 AA-batterijen (alkaline of oplaadbare Ni-MH)
Batterijduur	Ongeveer 20 u (alkaline), ongeveer 25 u (Ni-MH 2400 mAh)
Stroomverbruik	155 mA
Nominaal ingangsniveau (INPUT)	-10 dBu / 1 M ohm
Nominaal ingangsniveau (i-CUBE LINK/AUX IN)	-10 dBu
COSM versterkertypes	7 types (ACOUSTIC SIM, JC CLEAN, BLACK PANEL, BRIT COMBO, CLASSIC STACK, R-FIER STACK, EXTREME) + MIC-modus
Ingebouwde effecten	8 types (CHORUS, FLANGER, PHASER, TREMOLO, HEAVY OCTAVE, DELAY, REVERB, SPRING)
Geheugenfunctie	Ja, slaat instellingen per versterkertype op
Ingebouwde stemmer	Chromatisch en stemmen van de A-snaar (A=440 Hz)
Aansluitingen	INPUT (jack 6,35 mm), i-CUBE LINK/AUX IN (4-polige mini-jack), REC OUT/PHONES (stereo mini-jack), DC IN
i-CUBE LINK-functie	Audio-interface voor iPad/iPhone (opname en weergave)
Afmetingen (B x D x H)	247 x 172 x 227 mm
Gewicht	2,7 kg
Meegeleverde accessoires	Netadapter, riem, minikabel (4-polig)
Onderhoud en reiniging	Zachte, droge doek; vermijd benzine, thinner, alcohol
Veiligheid	Gebruik meegeleverde adapter, niet demonteren, schokken vermijden, batterijen voorzichtig behandelen
Repareerbaarheid	Neem contact op met de dealer of een erkend Roland-servicecentrum

Veelgestelde vragen - Micro Cube GX ROLAND

Hoe voed ik de Micro Cube GX?

U kunt het apparaat voeden via de meegeleverde netadapter of met 6 AA-batterijen (alkaline of oplaadbare Ni-MH). Om de batterijen te gebruiken, plaatst u ze met inachtneming van de polariteit. Koppel de netadapter los wanneer u de batterijen gebruikt.

Welke versterkertypes zijn ingebouwd?

De Micro Cube GX heeft 7 COSM-versterkertypes: ACOUSTIC SIM, JC CLEAN, BLACK PANEL, BRIT COMBO, CLASSIC STACK, R-FIER STACK en EXTREME. Het heeft ook een MIC-modus voor microfoon.

Hoe gebruik ik de geheugenfunctie?

Om uw instellingen op te slaan, houdt u de knop [MEMORY] een paar seconden ingedrukt totdat de indicator knippert en vervolgens blijft branden. Om uw instellingen op te roepen, drukt u op [MEMORY] en selecteert u het gewenste versterkertype.

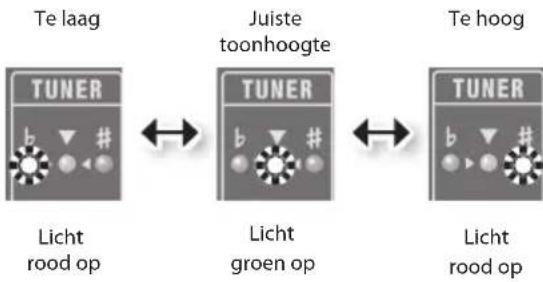

Hoe stem ik mijn gitaar?

Druk op de knop [TUNER] om de chromatische stemmer te activeren. Speel een open snaar en pas aan totdat het groene lampje gaat branden. Om de A-snaar (5e snaar) te stemmen, houdt u [TUNER] een seconde ingedrukt.

Kan ik een microfoon gebruiken?

Ja, sluit een microfoon aan op de INPUT-aansluiting (jack 6,35 mm) en selecteer het versterkertype MIC met de schakelaar [AMP TYPE]. Stel het volume in met de knop [VOLUME].

Hoe verbind ik mijn iPad/iPhone?

Gebruik de meegeleverde 4-polige minikabel om uw apparaat aan te sluiten op de i-CUBE LINK/AUX IN-aansluiting. Hiermee kunt u de Micro Cube GX gebruiken als audio-interface voor het opnemen en afspelen van geluid via compatibele apps.

Wat is de batterijduur?

Met alkalinebatterijen is de levensduur ongeveer 20 uur. Met oplaadbare Ni-MH-batterijen (2400 mAh) is het ongeveer 25 uur. Deze waarden variëren afhankelijk van de gebruiksomstandigheden.

Wat te doen bij vervorming door lege batterijen?

Als het geluid vervormd raakt of wegvalt bij hoog volume, duidt dit op lege batterijen. Vervang ze door nieuwe batterijen of gebruik de netadapter. Dit verschijnsel is normaal.

Hoe reset ik naar fabrieksinstellingen?

Houd de knop [MEMORY] ingedrukt en schakel het apparaat in. Alle indicatoren knipperen en de opgeslagen instellingen worden teruggezet naar de fabriekswaarden. Let op: dit wist al uw persoonlijke instellingen.

Waar vind ik reserveonderdelen?

Neem voor reserveonderdelen of reparatie contact op met uw dealer, het dichtstbijzijnde Roland-servicecentrum of een erkende distributeur. Probeer het apparaat niet zelf te repareren.

GEBRUIKSAANWIJZING Micro Cube GX ROLAND

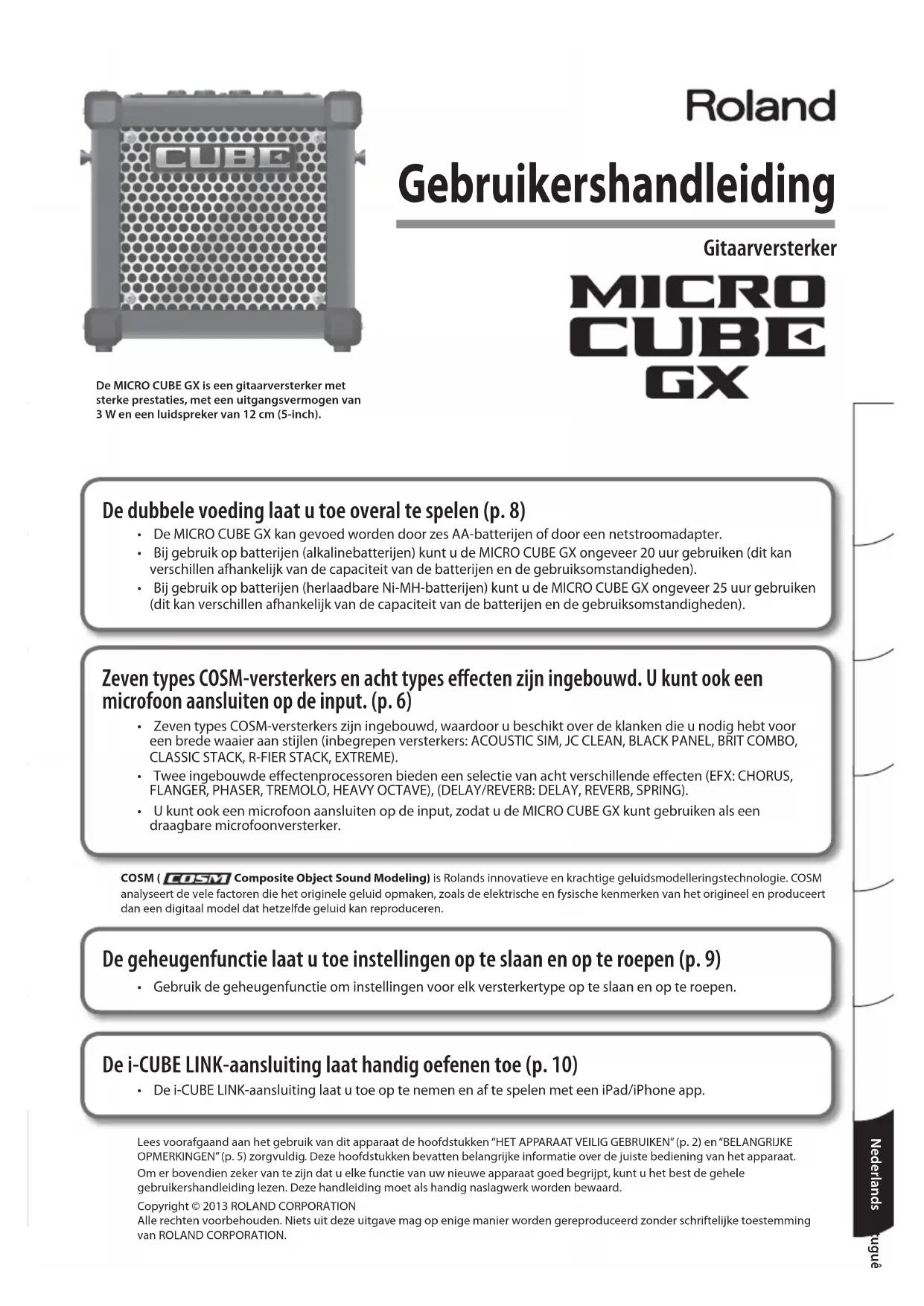

Gebruikershandleiding

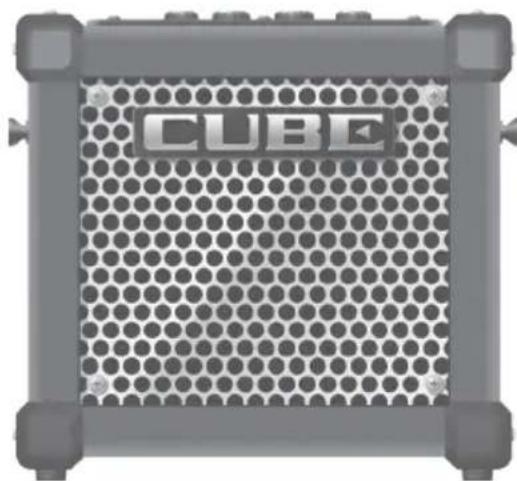

De MICRO CUBE GX is een gitaarversterker met sterke prestaties, met een uitgangsvermogen van 3 W en een luidspreker van 12cm (5-inch).

Gebruikershandleiding

Gitaarversterker

MICRO CUBE GX

De dubbele voeding LAST U TOE OVER TE spelEN (p. 8)

• De MICRO CUBE GX kan gevoed worden door zes AA-batterijen of door een netstroomadapter.
• Bij gebruik op batterijen (alkalinebatterijen) kut u de MICRO CUBE GX ongeveer 20 uur gebruiken (dit kan verschillen afhankelijk van de capaciteit van de batterijen en de gebruiksomstandigheden).
• Bij gebruik op batterijen (herlaadbare Ni-MH-batterijen)kest u de MICRO CUBE GX ongeveer 25 uur gebruiken (dit kan verschillen afhankelijk van de capaciteit van de batterijen en de gebruiksomstandigheden).

Zeven types COSM-versterkers en acht types effecten+zijn ingebouwd. U kunt ook een microloon aansluiten op de input. (p. 6)

• Zeven types COSM-versterkers zijn ingebouwd, waardoor u beschikt over de klanken die u nodig hebts voor een brede waaier aan stijlen (inbegren versterkers: ACOUSTIC SIM, JC CLEAN, BLACK PANEL, BRIT COMBO, CLASSIC STACK, R-FIER STACK, EXTREME).
• Twee ingebouwde effectenprocessoren bieden een selectie van acht verschillende efecten (EFX: CHORUS, FLANGER, PHASER, TREMOLO, HEAVY OCTAVE), (DELAY/REVERB: DELAY, REVERB, SPRING).
• U kurz ook een microfoon aansluiten op de input, zodat u de MICRO CUBE GX kurz gebruiken als een draagbare microfoonversterker.

COSM ( COSM Composite Object Sound Modelling) is Rolands innovatie en krachtige geluidsmodelleringstechnologie. COSM analyseert de vele factoren die het originele geluid opmaken, zoals de elektrische en fysische kenmerken van het origineel en produceert dan een digitaal model dat hetzelfde geluid kan reproduceren.

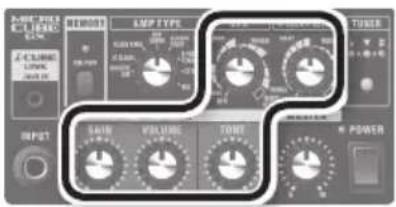

De geheugenfunctie LAST u toe instellingen op te slaan en op te roepen (p. 9)

• Gebruik de geheugenfunctie om instellenen voor elk versterkertype op te slaan en op te roepen.

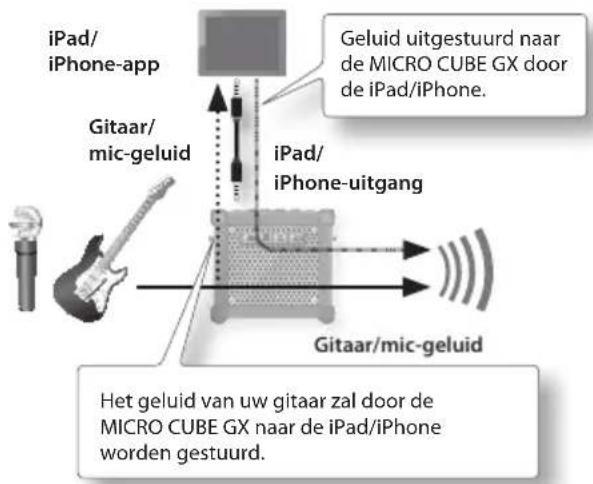

De i-CUBE LINK-aansluiting LAST handig oefenen toe (p. 10)

• De i-CUBE LINK-aansluitingThatu toe op te nemen en afte spelten met een iPad/iPhone app.

Lees voorafaand aan het gebruik van dit apparaat de hoofdstukken "HET APPARAAT VEILIG GEBRUIKEN" (p. 2) en "BELANGRIJKE OPMERKINGEN" (p. 5) zorgvuldig. Deze hoofdstukken bevatten belangrijke informatie over de juiste bediening van het apparaat. Om er bovendien zeker van te zich dat u elke functie van uw十几年e apparaat goed begrijpt, kut u het best de gehele gebruikershandleiding lezen. Deze handleiding moet als handig naslagwerk worden bewaard.

Copyright © 2013 ROLAND CORPORATION

Alle rechten voorbehonden. Nietsuit deze uitgave mag op enige manier worden gereproduerd zonder schriftelijke toestemming van ROLAND CORPORATION.

INSTRUCTIES TER VERMIJDING VAN BRAND, ELEKTRISCHE SCHOKKEN OF VERWONDING VAN PERSONEN

Over aanduidingen WAARSCHUWING en OPGELET

Over de symbolen

WAARSCHUING	Gebruikt voor instructies die de gebruiker waarschuwen voor levensgevaarlijke risico's of risico's op verwondingen indien het apparaat verkeerd worden gelebruikt.
OPGELET	Gebruikt voor instructies die de gebruiker waarschuwen voor risico's op verwondinger of materiaalschade indien het apparaat verkeerd worden gelebruikt.* Materiaalschade verwijdnestaar schade of negatieve effecten die veroorzaakt worden met betrekking tot de woning en de volledige inrichting, alsook huisdieren.

A	Het △ -symbool waarschuwt de gebruiker voor belangrijke instructies of waarschuwingen. De specifieke betekenis van het symbool worden bepaald door het pictogram binnen de driehoek. Het symbool links worden gebruikt voor algemene waarschuwingen voor gevaar.
B	Het Ⓒ -symbool waarschuwt de gebruiker voor items die nooit mogen worden gebruikt (verboden). De specifieke handling die Niet mag worden gedaan, worden door het pictogram binnen de cirkel aangeduid. Het symbool links betekent dat het apparaat nooit gedemonteerd mag worden
C	Het ● -symbool wijst de gebruiker op handelingen die moeten worden uitgevoerd. De specifieke handling die要去 worden uitgevoerd, worden door het pictogram binner de cirkel aangeduid. Het symbool links geeft aanDat het netsnoer uIt het stopcontact要去 worden getrokken.

LET STEEDS OP HET VOLGENDE

WAARSCHUWING

Trek de netstroomadapter uit het stopcontact om de stroomaar het apparaat volledig uit te schaken.

Zelfs met de voedingssschakelaar UITgeschakeld is dit apparaat Niet volledig gescheiden van de netstroom. Wanner de stroom volledig UITgeschakeld要去 worden, schakel dan de voedingssschakelaar op het apparaat UIT en trek

vervolgens de netstroomadapter uit het stopcontact. Hiervoor moet het stopcontact waarop u de netstroomadapter wilt aansluiten binnen handbereik en gemakkelijk toegankelijk+zijn.

Demonteer het apparaat Niet zich en breng zich geen wijzigingen aan

Open het apparaat of de netstroomadapterniet (en voer er geen wijzigingen aan uit).

Repareer of verrang zelf geen onderdelen

Probeer het apparaat Niet te herstellen of onderdelen ervan te verrangen (behalte als deze handleiding specifieke instructies geeft om dit te doen). Laat het onderhoud over aan uw handelaar, het dichtstbijzijnde Roland Service Center of een bevoegde Roland-verdeler,zoals vermeld op de pagina "Informatie".

Gebruik of bewaar het apparaat Niet opplaatsen die:

• aan extreme temperaten worden bloatgesteld (bv. rechtsstreeks zonlicht in een gesloten voertuig, in de buurt van een verwarmingsleiding, op materiaal dat warmte produeert);
• nat zich (bv. bad, wasruimte, op natte vloeren);
• worden blootgesteld aan damp of rook;
• wordenblootgesteldaanzout;
  vochtig zij;
• wordenblootgesteldaan regen;
• stoffig of zanderig zich;
• worden bloatgesteld aan hoge trillingsniveauaus en schokken.

WAARSCHUWING

Plaats het apparaat Niet op een instabiele ondergrond

Zorg ervoor dat het apparaat aktijd horizontally en stabel geplaatst is. Plaats het nooit op een standaard die kan wankelen of op hellende oppervlakken

Gebruik alleen de meegeleverde netstroomadapter en het juiste voltage

Zorg ervoor dat u alleen de met het apparaat meegeleverde netstroomadapter gebruikt.

Zorg er ook voor dat de lijnspanning van de elektrische installmente overeenstemt met de ingangsspanning vermeld op de behuizing van

de netstroomadapter. Andere netstroomadapters gebruiken möglichk een andere polariteit of zich ontworpen voor een ander voltage. Het gebruik van dergelijkte adapters kan resulteren in schade, defecten of elektrische schokken.

Buig het netsnoer Niet enplaats er geen zware voorwerpen op

Verdraai of buig het netsnoer Niet overmatig en plaats er geen zware voorwerpen op. Dit kan het snoer beschadigen, wat open circuits en kortsluitingen kan veroorzaken. Beschadigde snoeren hunnen brand of schokken veroorzaken!

Vermijd langdurig gebruik bij een hoog volume

Dit apparaat kan, apart of in combinatie met een versterker en hoofdtelefoon of

luidsprekers, geluidsniveauaus produceren die permanente gehoorschade können veroorzaken.

Gebruik het apparaat Niet langdurig op een

hoog volumeniveau of op een niveau dat

oncomfortabel is. Als u gehoorverlies of oorsuzingen ervaart,

moet u onmiddelijk stoppen met het gebruik van het apparaat en een audioloog raadplegen.

WAARSCHUWING

Zorg ervoor dat er geen vreemde voorwerpen of vloeistoffen in het apparaat verechtkomen;plaats geen voorwerpen met vloeistoffen op het apparaat

Plaats geen voorwerpen die vloeistoffen bevatten (bv. vazen voor bloemen) op dit product. Zorg ervoor dat er nooit vreemde voorwerpen (bv. brandbaar materiaal, munten of draden) of vloeistoffen (bv. water of vruchtensap) in dit productterechtkomen. Dit kan kortsluiting, storingen of andere defecten veroorzaken.

Schakel het apparaat uit als het abnormaal werkdt of als er een defect optreedt

Schakel het apparaat onmiddelijk uit, trek de netstroomadapter uit het stopcontact en vraag onderhoud aan bij uw handelaar, het dichtstbijzijnde Roland Service Center of een bevoegde Roland-verdeler (zoals vermeld op de pagina "Informatie") als:

• de netstroomadapter of het netsnoer beschadigd werk;
• rook of ongewone geuren ontstaan;
• objekten of vloeistof in het apparaat�erechtgekomen;
• het apparaat aan regen is blootgesteld (of op een andere manier nat is geworden);
• het apparaat Niet normala lijkt te werken of duidelijk anders functioneert.

Volwassenen dieren toezicht te houden opplaatsen waar kinderen aanwezig়

Zorg er bij gelebruik op locaties waar kinderen aanwezig়n voor dat het apparaat Niet verkeerd of ruw worden behandeld. Er moet.altijd een volwassenie in de buurt়n om te helpen en toezicht te honden.

Laat het apparaat Niet vallen en bescherm het gegen zware schokken

Beschem het apparaat gegen zware schokken. (Laat het Niet vallen!)

Deel het stopcontact voor het apparaat Niet met een buitensporig aanlal andere apparaten

Laat de stroomkabel van het apparaat geen stopcontact delen met een buitensporig aanal andere apparaten. Wees vooral voorzichtig met verlangkabels - het totale stroomverbruik van alle apparaten die u op de verlangkabel hebtaangesloten, mag nooit het maximumvermogen (watt/ampere) voor de verlangkabel overschrijden. Buitensporige belasting kan de isolatie van de kabel verwarmen en uiteindelijk doe smelten.

Gebruik het apparaat Niet in het buitenland

Raadpleeg uw handelaar, het dichtstbijzijnde Roland Service Center of een bevoegde Rolandverderel, zoals vermeld op de pagina "Informatie", voordat u het apparaat in het buitenland gebruikt.

WAARSCHUWING

Ga voorzichtig om met batterijen

• Batterijen mogen nooit worden verhit, gedemonteerd, of in vuur of water worden geworpen.
• Stel de batterijen nooit bloot aan overmatige但它 zoals zonneschijn, vuur en dergelijkke.
• Een onjuiste hantering van batterijen kan lekke, oververhitting, brand of ontloffingverozaken. Lees voor het gebruik alle voorzorgsmaatregelen bij de batterijen, herlaadbare batterijen of de batterijlader en volg deze nauwkeurig op.
• Wanner u gebruik maakt van herlaadbare batterijen, gebruik dan alleen de combinatie van herlaadbare batterijen en de lader die is opgegeven door de batterijfabrikant.

OPGELET

Plaats het apparaat op een goed geventileerde plaat

Het apparaat en de netstroomadapter要去en zo worden geplaatst dat de locatie of positie een goede ventilatie Niet belemmert.

Neem de netstroomadapter vast bij de stekker wanner u hem uittrekt

Neem de netstroomadapter altijd vast bij de behuizing of de stekker wonneer u hem loskoppelt van het apparaat of het stopcontact om schade aan de geleider te voorkomen.

Maak de stekker van de netstroomadapter regelmatig schoon

U moet de netstroomadapter regelmatig uit het stopcontact verwijderen en schoonmaken met een droge doek om al het stof en andere ophopingen te verwijderen van de polen. Trek de stekker ook uit het stopcontact als het apparaat langere tijd Niet worden gebruikt. Stofophoping tussen de stekker en het stopcontact kan leiden tot slechte isolatie en brandveroorzaken.

Bundel kabels samen voor de veiligheid

Zorg ervoor dat de snoeren en kabels Niet in de war raken. Zorg er ook voor dat alle snoeren en kabels buiten het bereik van kinderen blijven.

Ganiet boven op het apparaat staan enplaats er geen zware voorwerpen op

Klim nooit op het apparaat enplaats er geen zware voorwerpen op.

Koppel de netstroomadapter nicht los of sluit hem. niet aan met natte handen

Neem de netstroomadapter of de stekkers nooit met natte handen vast wanner u deze aansluit op of loskoppelt van een stopcontact of dit apparaat.

Koppel alle kabels los voor u het apparaat verplaatst

Koppel de netstroomadapter en alle kabels van externe apparaten los voordat u het apparaat verplaatst.

Trek de stekker van de netstroomadapter uit het stopcontact voor u hem schoonmaakt

Schakel het apparaat UIT en koppel de netstroomadapter los van het stopcontact voordat u het apparaat schoonmaakt.

OPGELET

Koppel de netstroomadapter los van het stopcontact als er kans bestaat op een blikseminslag

Koppel de netstroomadapter los van het stopcontact als er kans bestaat op een blikseminslag in uw omgeving.

Ga voorzichtig om met batterijen

Bij fouitief gebruik hunnen batterijen exploderen of lekken, en schade of letsel veroorzaken. Lees de onderstaande voorzorgsmaatregelen voor uw eigen veiligheid en houd u hieraan (p. 8).

• Volg de instructies voor hetplaatsen van batterijen op en let op de correcte polariteit.
• Gebruik geen neue batterijen samen met oude. Gebruik bovendien geen verschillende soorten batterijen.
• Verwijder de batterijen als het apparaat gedurende langeijd Niet worden gebruikt.
• Bewaar batterijen nooit samen met metalen voorwerpen zoals balpennen, halskettingen, haarspelden enz.
  U moet gebruekte batterijen wegwerpen volgens de voorschriften die gelden in uw land of regio.

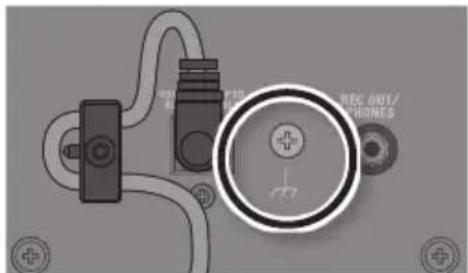

Ga voorzichtig om met de aardingsklem

Als u de schroef van de aardingsklem verwijdert, dient u deze steeds terug te bevestigen; laat de schroef Niet rondslingeren om te vermijden dat deze worden ingeslikt door keine kinderen. Zorg ervoor dat de schroef stevig worden bevestigd zodat deze Niet loslaat.

Ga voorzigthig om met lekkende batterijen

• Als er vloeistof uit een batterij is gelekt,要去 ervoor zorgen dat u deze Niet met blote handen aanraakt.
• Als de lekkende vloeistof in de ogen komt, kan dit leiden tot verlies van het gezichtsvermögen. Wrijf Niet in de ogen; spoel ze overvloedig met schoon water. Raadpleeg verzolgens onmiddelijk een arts.
• Als de vloeistof op uw huid of kleding terechtkomt, kan de huid dadoor verbranden of kan er dermatitis ontstaan. Gebruik zuiver water om de aangetaste plekken grondig af te spoelen en raadpleeg nsel een arts.
• Verwijder restanten van de vloeistof voorzichtig uit het batterijvak met een zachte doek. Plaatservoigens neue batterijen.

BELANGRIJKE OPMERKINGEN

Voeding

• Sluit dit apparaat Niet aan op een stopcontact dat tegelijkkertijd door een elektrisch apparaat worden gebruikt dat worden aangedreven door een omvormer of een motor (zoals een koelkast, wasmachine, magnetron of airconditioner). Afhankelijk van de manier waarop elektrische apparaten worden gebruikt, kan ruis van de stroomvoorziening defecten aan dit apparaat of hoorbare ruis veroorzaken. Als het nicht practisch is om een apart stopcontact te gebruiken,plaats dan een ruisfilter voor de stroomvoorzieningCUSSEN dit apparaat en het stopcontact.
• De netstroomadapter kan warm worden na enkele uren ononderbroken gebruik. Dit is normal en geen reden tot bezorgdheid.
• Het gebruik van een netstroomadapter wordt ten zeerste aanbevolen odomat het apparaat behoorlijk veel stroom verwbruikt. Als u liever batterijen gebruikt, gebruikt u het best alkalinbatterijen of herlaadbare Ni-MH-batterijen.
• Om defecten en schade aan apparaten te vermijden, moet u alle apparaten uitschakelen voordat u verbindingen maakt.

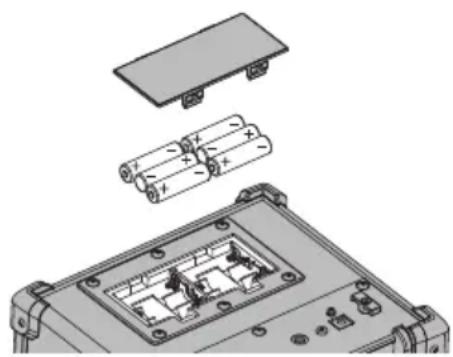

• Wanner u batterijenplaatst of verrangt, moet u dit apparaat alsijd uitschakelen en eventuele andere apparaten die u erop heb t aangesloten loskoppelen. Zo voorkomt u defecten en schade.
• Als de batterijspanning zeer laag is, kan het geluid verrormen / hunnen er bij hoge volumeneaus onderbrekingen in de geluidsweergave hoorbaar zijn. Dit duidtECHTER Niet op een defect. Vervang de batterijen of gebruik de meegeleverde netstroomadapter als dit probleem zich voordoet.
• Gebruik alkalinebatterijen of herlaadbare Ni-MH-batterijen als u dit apparaat met batterijen gebruikt.
• Als u dit apparaat met batterijen gebruikt, koppel de netstroomadapter dan los van het apparaat.

Plaatsing

• Als u het apparaat gebruikt in de buurt van vermogensversterkers (of andere apparatuur met grote transformatoren), kan dit gezoem vervoorzaken. Om dit probleem te verhopen kurz u de richting wijzigen waarin het apparaat geplaatst is of het apparaat verder van de storingsbron plaatsen.
• Dit apparatus kan de radio- en televisionontvangst verstoren. Gebruik dit apparatus niet in de buurt van dergelijkte ontvangers.

• Er kan ruis ontstaan als draadloze communicatieapparaten, zoals mobiele telefoons, in de buurt van dit apparaat worden gebruikt. Dergelijk ruis kan ontstaanijdens gesprekken of als een oproep worden ontvangen of gemaakt. Verplaats dergelijk apparaten zodat ze zich op een grotere afstand van dit apparaat bevinden of schakel ze uit als u dergelijke problemen ervaart.

• Stel het apparaat Niet bloot aan direct zonlicht,plaats het Niet in de buurt van warmtebronnen, laat het NietTyler in een gesloten voertuig en stel het op geen enkele andere wijze bloot aan extreme temperatures. Laat evenmin Lichtgevende apparaten die normala gebruikt worden met de lichtbron erg dicht gegen het apparaat (zoals een pianolamp) of krachtige spots Niet gedurende langere tijd op hetzelfde delen het apparaat schijnen. Overmatige warmte kan het apparaat verromen of verkleuren.

• Wonneer het apparaat maar een andere locatie worden verplaatst waar de temperatuur en/of vochtigheid sterk verschilt, kunnen er waterdruppels (condens) ontstaan in het apparaat. Als u het apparaat in deze toestand probeert te gebruiken, kan dit schade of defecten veroorzaken. Voordat u het apparaat gebruikt, moet u het daemon enkele uren ongewoed latent, tot de condens volledig is verdampt.
• Laat rubber, vinyl of gelijkaardige materialen Niet gedurende langereijd op dit apparaat liggen. Dergelijke voorwerpen können de afwerkingdoen verkleuren of op een andere manier aantasten.
• Plak geen stickers of dergelijkke op dit instrument. Het terug verwijderen ervan kan de externe afwerking van het instrument beschadigen.
• Afhankelijk van het materiaal en de temperatuur van het oppervlak waarup u het apparaatplaatst, is het möglichk dat de rubberen voetjes het oppervlak doein verkleuren of beschaden. Om dit te verhinderen kunt u een stukje vilt of stof onder de rubberen voetjes aanbrengen.Zorg er in dit geval voor dat het apparaat Niet verschuft of per ongeluk worden verplaatst.
• Plaats geen verpakkingen of andere zaken die vloeistof bevatten op dit apparaat. Zorg er ook voor dat wanner er toch vloeistof worden gemorst op het oppervlak van dit apparaat,DEXe能力和 wegevegen met een zachte, droge doek.

Onderhoud

• Gebruik een zachte, droge doek of een doek die licht bevochtigd is met water om het apparaat dagelijks af te vegen. Gebruik een doek die is bevochtigd met een zachte, Niet-schurende zeepoplossing om hardneklig vui te verwijderen. Veeg verrolgens het apparaat grondig schoon met een zachte, droge doek.
• Gebruik geen benzine, verdunningsmiddelen, alcohol of oplosmiddelen om verkleuring en/of verzorming te voorkomen.

Extra voorzorgsmaatregelen

• Ga zorgvuldig te werk bij het gebruik van de knuppen, schuifknuppen of andere bedieningselementen van het apparaat en bij het gebruik van ingangen en aansluitingen. Als u ruw omgaat met de apparatuur, kan dit defecten veroorzaken.

• Neem de stekker vast als u kabelloskoppelt; trek nooit aan de kabel zich. Op die manier vermijdt u kortsluitingen of schade aan de inwendige elementen van de kabel.

• Houd het volume van het apparaat binnen de perken zodate u andereen nicht stoort.
• Verpak het apparaat indien möglich in de doos (inclusief opvulling) waarin het werk geleverd als u het moet vervoeren. Gebruik als dit nicht möglich is geleijkaardige verpakkingsmaterialien.
• Sommige kabels bevatten waarstanden. Gebruik geen kabels met waarstanden om op dit apparaat aan te sluiten. Het gebruik van dergelijkke kabels kan het geluidsniveau extream verlagen of zelfs onhoorbaar makeen. Neem contact op met de fabrikant van de kabel voor informatatie over kabelspecificatie.

• Het is bij wet verboden om, geheel of deels, een audio-opname, video-opname, kopie of revisie te makeen van door autoursrechten beschermd werk van derden (musical, film, uitzending, live-optreden of anderswerk) en deze gegevens te verdelen, te verkopen, te leaseen, op te voeren of uit te zenden zonder de toestemming van de eigenaar van de autoursrechten.
• Gebruik dit product nicht voor doeleleinden die de auteursrechten van derden konnen schenden. Wij konnen Niet aansprakelijk worden gesteld voor schendingen van auteursrechten van derden door uw gebruik van dit product.
• MMP (Moore Microprocessor Portfolio) verwijdnestaar een patentportfolio in verband met de architectuur van microprocessorsen die ward ontwikkel door Technology Properties Limited (TPL).Roland heeft deze technologie in licentie genoman vande TPL Group.
• Roland, COSM, MICRO CUBE zich gedeponeerde handelsmerken of handelsmerken van Roland Corporation in de Verenigde Staten en/of andere landen.
• Bedrijfsnamen en productnamen die in dit document worden genoemd, zich handelsmerken of geregistreerde handelsmerken van hun respectieve eigenaars.
• De productnamen die in dit document worden genoemd zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaars en hebben geen verband met Roland Corporation. In deze handleiding worden deze name genbruikt,ondat het de meest praktische manier is om de geluiden te beschrijven die gesimuleerd worden met COSMtechnologie.
• iPad, iPhone,zijn gedeponeerde handelsmerken of handelsmerken van Apple Inc.

Bedieningspaneel

iPhone, iPad enz.

1INPUT-aansluiting

Sluit uw gitaar of microfoon hier aan.

• Er kan feedback optreden, afhankelijk van deplaats van de microfoons ten opzichte van de luidsprekers. Dit kan worden verholpen door:

• de orientatie van de microfoon(s) te veranderen.

• de microfoon(s) verder weg teplaatsen van deluidsprekers.
• het volumeniveau te verlagen.
• Zet het volume alsijdager en schakel alle apparaten uit voordat u aansluiingen maakt; hierdoor voorkomt u defecten en schade aan apparaten.

2 i-CUBE LINK/AUX IN-aansluiting

i-CUBE LINK

Als u de meegeleverde minikabel (4-polig) gebruikt om uw iPad/ iPhone aan te sluiten,kest u gebruikmaken van de i-CUBE LINK-functie (p. 10).

AUX IN

Gebruik de meegeleverde minikabel (4-polig) of een in de handel verkrijgbare stereo-minikabel om uw digitale audiospeler of iPad/Phone hier aan te sluiten.

3 [MEMORY]-knop

Dit schakelt de geheugenfunctie van het apparaat in/uit. De geheugenfunctie laut u afzonderlijk uw instelleningen opslaan voor elk van de acht verstkertypes (p. 9).

Geheugen Utitleg
ON(opgelicht)	De MICRO CUBE GX zal klinken overeenkomstigde regelaarinstallingen die u erder opgeslagenhebt.
OFF(gedoofd)	De MICRO CUBE GX zal klinken overeenkomstigde huidige regelaarinstallingen.

Type Uitleg	COSM
ACOUSTIC SIM	Dit origineel versterkermodel geeft u een dynamische akoestische gitaarklank wanneer u een gewone elektrische gitaar gebruikt.
JC CLEAN	Dit model is gebaseerd op de beroemde Roland JC-120 Jazz Chorus gitaarversterker. De uiterst zuivere, uiterst vlakke sound geeft een zacht geluid. Dit krijgt nog meer effect in combinatie met een extern effectenapparaat.
BLACK PANEL	Dit is gebaseerd op de klassieke Fender Twin Reverb-versterker, die worden gebruikt in erg verschillende muziekstijlen, van country tot blues, jazz en rock. Er worden rijke lage enHoldere hoge tonen weergegeven.
BRIT COMBO	Dit is gemodelleerd op de Vox AC-30TB, de rockversterker die Liverpoolsound van de jaren 60 creëerde. De instelling kan een breed gamma aan geluiden producereren, van zuiver tot overstuurd (overdrive), metmeer distortion enmeer vermogen in het lage en middenspectrum wanneer de gain van de versterker worden opengedraaid.
CLASSIC STACK	Dit model is gebaseerd op de sound en respons van een Marshall JMP1987. Dit is een rockversterker met een onmiskenbare vette, stevige sound en eengelijkmatige klank die goed tot+zijnrecht komt in het "presence"-frequentiebereik.
R-FIER STACK	Dit model is gebaseerd op de MESA/Boogie Rectifier. Deze "super-high-gain"-versterker kan agressieve metal, grunge en allerlei andere lead-klanken produeren.
EXTREME	Deze originele "high-gain"-versterker levert stevige lage tonen en intense distortion maar behoudt toch de heldere definitie van de sound.
MIC	Kies deze positie als er een microloon is aangesloten.

• Alle productnamen die in dit document worden genoemd zich handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaars en hebben geen verband met Roland Corporation. In deze handleiding worden deze namen gekrukt als een geschikte manier om de geluiden aan te duiden die gesimuleerd worden met behulp van de COSM-technologie.

4 [AMP TYPE]-schakelaar

U kunt uit de volgende ache vtverstkertypes kiezen:

5 [EFX]-regelaar

Verdraai deze regelaar om het effect te selecteren. Draai aan de regelaar om de sterkte van het effect te regelen.

• De gradatie-indeling voor elk effect op het paneel is ter referentie. Denk eraan uw geluid te controleren bij het wijzigen van de effecten.

Effect Uitleg
CHORUS	Bij dit effect worden er een Licht ontstemd geluid bij het originele geluid gevoed, waardoor het geluid breder en voller klinkt.
FLANGER	Dit creëert een flanger-effect dat een soort van wervelend gevoel aan het geluid geeft.
PHASER	Dit effect voegt een variabel faseomkeringsssignaal aan het directe geluid toe, wat het geluid een ronddraaiend karakter geeft.
TREMODO	Tremolo is een effect dat een cyclische volumewijziging creëert.
HEAVY OCTAVE	Dit voegt een met een octaaf verlaagde klank toe aan het originele geluid. Aangezien u zichs akkoorden kurz spelen met dit effect, kutn u het gebruiken om de sound van uw akkoordenspel aan te dikken.

6 [DELAY/REVERB]-regelaar

Draai deze regelaar maar DELAY of REVERB omং dat effect over te schaken. Draai aan de regelaar om de sterkte van het efect te regelen.

• De gradatie-indeling voor elk effect op het paneel is ter referentie. Denk eraan uw geluid te controleren bij het wijzigen van de effecten.

Effect Uitleg
DELAY	Draai aan de regelaar om dearende intensiteit van het delay-effect te wijzigen.
REVERB	Draai aan de regelaar om het reverb-niveau te wijzigen.
SPRING	Dit is gemodelleerd op eenveergalm.Het producerert dekenmerkende galm van een veer.

7 [GAIN]-regelaar

Deze wijzigt de hoeveelheid distortion en het niveau van het ingangssignaal.

8 [VOLUME]-regelaar

Deze wijzigt het volume van uw elektrische gitaar of microfoon.

9[TONE]-regelaar

Deze wijzigdt de klank. Draai de regelaar rechtsom voor een helderdere klank; draai de regelaar linksom voor een mildere klank.

10 [MASTER]-regelaar

Deze wijzig het totale volume.

11 [TUNER]-knop

Gebruik deze wanner u uw gitaar wilt stemmen.

Raadpleeg "De stemfunctie gebruiken" (p. 9) voor meer details.

12 [POWER]-schakelaar

Hiermee kunt u de voeding in- en uitschakelen (p. 8).

Het stroomlampje za oplichten wanner u de voeding inschakelt.

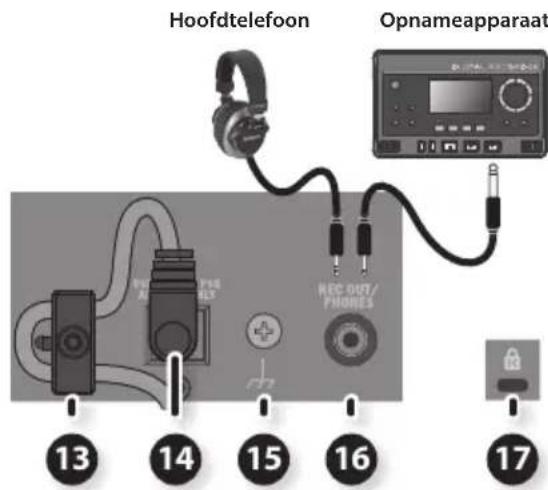

Achterpaneel

13 Snoerhaak

Veranker het netsnoer met de snoerhaak zoals goetond in de afbeelding om te voorkomen dat de voeding maar uw apparaat onbedoeld worden verbroken (wanner de stekker per ongeluk uitgetrokken zou worden) en om te voorkomen dat ongewenste stress worden uitgeoefend op de DC IN-aansluiting.

14 DC IN-aansluiting

Sluit de bijgeleverde netstroomadapter aan op deze aansluiting.

• Gebruik alleen de netstroomadapter die bij de MICRO CUBE GX werk geleverd. Als u andere netstroomadapters gebruikt,kest u de versterker beschadigen of andere problemen veroorzaken.

15 Aardingsklem

Raadpleeg "Aardingsklem" (p. 11) voor meer details.

16 REC OUT/PHONES-aansluiting

REC OUT

Sluit een recorder aan voor het opnemen van de uitgang van de MICRO CUBE GX. Gebruik mono-ministekkers voor deze aansluiting.

Gebruik de [MASTER]-regelaar om het volume van de signalauitgang van REC OUT te wijzigen tot het geschikte niveau.

PHONES

Sluit een hoofdtelefoon aan op deze aansluiting.

• Het geluid worden in mono weergegeven.
• Er worden geen geluid weergegeven door de luidspreker van het apparaat zolang de aansluiting REC OUT/PHONES in gebruik is.

17 Veiligheidssleuf ( )

http://www.kensington.com/

De stroom in-/uitschakelen

• Zodra alles correct is aangesloten, volgt u de onderstaande procedure om de stroom in te schakelen. Als u de apparatuur in de verkeerde volgorde inschakelt, kan dit defecten of beschadigingen verroorzaken.

• Zorg ervoor dat de [MASTER]-regelaar van de MICRO CUBE GX en het volume van alle aangesloten apparatuur op 0 staan.

• Zet de [MASTER]-regelaar op 0 vooraleer u iets aansluit op de INPUT-aansluiting of de i-CUBE LINK/AUX IN-aansluiting van de MICRO CUBE GX.

• Schakel alle apparaten in die op de INPUT-aansluiting en de i-CUBE LINK/AUX IN-aansluiting van de MICRO CUBE GX+zijn aangesloten.

• Schakel de MICRO CUBE GX in.

• Zorg er.altijd voor dat het volume op nul staat voordat u het apparaat in-/uitschakelt. Zelfs als het volume volledig op nul staat, kunt u nog geluid horen wonneer u het apparaat in- of uitschakelt. Dit is echter normalaal en wijst Niet op een defect.

• Dit apparaat is uitgerust met een beveiligingscircuit. Na het inschaken van het apparaat duurt het even (enkele seconden) voordat het apparaat normal werkt.

• Wijzig het volume van de apparaten.

Verlaag, voordat u het apparata uitschakelt, het volume van alle apparaten in uw systemen en SCHAKEL de apparaten UIT in de omgekeerde volgorde dan waar u ze hebtsingeschakeld.

Opmerkingen over batterijen

Naast de voeding met de netstroomadapter kan de MICRO CUBE GX ook worden gevoed door zes AA-batterijen (optioneel). Plaats de batterijen zoals getoond in de afbeelding en let erop dat de batterijen correct georienteerd zich.

• Als u dit apparaat met batterijen gebruikt, koppel de netstroomadapter dan los van het apparaat.
• U kunt de batterijen het best in het apparaat lately zitten, zichs wanner u de netstroomadapter gezruikt. Op die manier kunt u blijven spelen, zichs als het snoer van de netstroomadapter per ongeluk van het apparaat worden losgekoppeld.
• Wanner u de MICRO CUBE GX geleukt met batterijen zullen alle lampjes beginnen te knipperen of dimmen wanner de batterijen leeg raken tijdens het spelen. Vervang de batterijen zo snel möglichk.
• Als de batterijen leeg raken, können geluiden gemakkelijk verrormd raken of wegvalenijdens het spelen bij een hoog volume. Dit isECHTER normal en wijst Niet op een defect.Vervang in dit geval de batterijen of gebruik de bij het apparaat geleverde netstroomadapter.

Opgelet bij het hanteren van batterijen

• Gebruik alkalinebatterijen of herlaadbare Ni-MH-batterijen als u dit apparaat met batterijen gelebruikt.
• Wanner u batterijen plaatst of verrangt, moet u dit apparaat alkijd uitschakelen en eventuele andere apparaten die u erop heb t aangesloten loskoppelen. Zo voorkom t u defecten en schade.

• Bij fouitief gebruik kannen batterijen exploderen of lekken, en schade of letsel veroorzaken. Lees de onderstaande voorzorgsmaatregelen voor uw eigien veiligheid en houd u hieraan.

• Volg de instructies voor hetplaatsen van batterijen op en let op de correcte polariteit.

• Gebruik geen{nieuwebatterijensamen met oude.Gebruik bovendien geen verschillende soorten batterijen.
• Verwijder de batterijen als het apparaat gedurende langeijd Niet worden Gebruikt.
  Bewaar batterijen nooit samen met metalen voorwerpen zoals balpennen, halskettingen, haarspelden enz.

• U moet gebruikte batterijen wegwerpen volgens de voorschriften die gelden in uw land of regio.

• Batterijen moegt nooit worden verhit, gedemonteerd, of in vuur of water worden geworpen.

• Stel de batterijen nooit bloot aan overmatige hitte zoals zonneschijn, vuur en dergelijkke.
• Een onjuiste hantering van batterijen kan lekkage, oververhitting, brand of ontploffing voroorzaken. Lees voor het gebruik alle voorzorgsmaatregelen bij de batterijen, herlaadbare batterijen of de batterijlader en volg deze nauwkeurig op.
• Wanner u gebruik maakt van herlaadbare batterijen, gebruik dan alleen de combinatie van herlaadbare batterijen en de lader die is opgegeven door de batterijfabrikant.
• Verwachte levensduur van de batterijen bij continu gebruik:

Alkalinebatterijen: 20研究成果

Herlaadbare Ni-MH-batterijen: 25 aur

Deze waarden varieren afhankelijk van de specificaties van de batterijen en de werklijkke gebruiksomstandigheden.

De geheugenfunctie (Memory) gelebruiken

Het geheugen van het apparaat laut u toe de regelaarinstellingen (zie afbeelding) voor elk van de acht versterkertypees op te slaan.

Panelinstallingen opslaan in het geheugen (Memory)

Hier ziet u hoe u de huidige regelaarpositions kunt opslaan in het geheugen.

1. Houd de [MEMORY]-knop enkele seconden ingedrukt.

Het MEMORY-lampje zal knipperen.

Zodra de instellingen zijn opgeslagen, za het lampje blijven branden.

OPMERKING

• Wonneur u instellingen opslaat in het geheugen, zullen instellingen die u erder hebt opgeslagen voor het huidig geselecteerde versterkertype verloren gaan.
• De opgeslagen instellingen gaan mogelijk ook verloren wanner u het apparaat binnenbrengt voor onderhoud, wanner het apparaat een storing heeft of wanner u een verkeerde bewerking uitvoert. Maak een nottie van belangrijke instellen gen die u opslaat in het geheugen, zDat u ze kunt reproduceren wannerze verloren gaan. Roland aanvaardt geen verantwoordelijkheid voor het herstellenden van gevevens opgeslagen in het geheugen en aanvaardt geen aansprakelijkheid met betrekking tot het verlies ervan.

Het geheugen oproepen

Hier ziet u hoe u regelaarpositions (instellenen) die u hebt opgeslagen kurz oproepen.

1. Druk op de [MEMORY]-knop zodat deze oplicht.

2. Schakelaarhetversterkertypee

De instellenen opgeslagen voor dat versterkertype zullen geseleed worden.

• Wonneur u regelaars beweegt na het oproepen van de instellingen uit het geheugen, zullen de instellingen wijzigen maar de posities van de regelaars.

De stemfunctie gebruiken

De MICRO CUBE GX biodt een ingebouwde stemfunctie. Deze kan nicht alleen gebrukt worden als een chromatisch stemapparaat, maar ook als een stemapparaat voor de open 5e snaar (toonhoogte "A").

• Gebruik de stemming voor de open 5e snaar (toonhoogte "A") als de snaren erg ontstemd� (zoals na het verzvangen van snaren).

Chromatisch stemmen

1. Druk op de [TUNER]-knop zodat deze oplicht.

De MICRO CUBE GX zal in stemmodus gaan en de [TUNER]-knop zal oplichten zodat u deze functie als chromatisch stemapparaat kurz gebruiken dat automatisch de naam van de noot detecteert die zich het dichtst bevindt bij de toonhoogte die u speelt.

In stemmodus zal er geen geluid worden weergegeven via de luidspreker of deuitgangen.

2. Speel een enkele noot op de open snaar die u wilt stemmen.

Stem de snaar totdat het groene lampje brandt.

• Het rode lampje knippert als de toonhoogte helemaal nicht klopt.

3. Als u klaar bent met stemmen drukt u opnieuw op de [TUNER]-knop.

De open 5e snaar stemmen (toonhoogte "A")

Wonneer u de [TUNER]-knop ten minste eén seonde ingedrukt houdt, zal de [TUNER]-knop knipperen, wat u toelaat te stemmen tot toenhoogte "A" (open 5e snaar). Bij het stemmen van de open 5e snaar stemb t u de snaar opdezelfde manier als wonneer u gebruikmaakt van het chromatische stemapparaat - door een enkele noot te speloen te stemmen tot het groene lampje oplicht.

• De referentietoonhoogte is A = 440 Hz. Deze kan nicht worden gewijzigd.

i-CUBE LINK gebruiken

"i-CUBE LINK" is een functie die toelaat de MICRO CUBE GX tegelijkkertijd te gebruiken voor conventionele AUX IN-signalen en als audio-interface voor uw iPad/ iPhone wonneer de iPad/Phone is aangesloten via de meegeleverde minikabel (4-polig).

Deze functie LAST u toe een iPad/iPhone app te gebruiken om het geluid van uw gitaar op te nemen en af te spelen.

• Wonneer u alleen het geluid wilt horen dat wordenuitgestuurd door de iPad/iPhone, zet dan de [VOLUME]-regelaar op nul.

Raadpleeg de Roland-website voor details over i-CUBE LINK en over iPhone/iPad apps die gebruik hunnen make n van i-CUBE LINK.
http://www.roland.com/

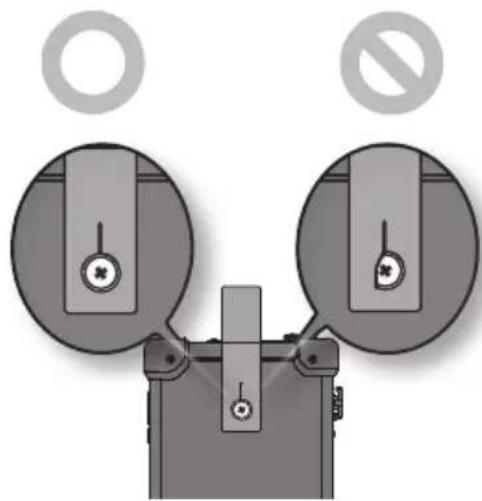

Opmerkingen over het bevestigen van de riem

Maak de riem stevig vast zodat hij Niet gemakkelijk kan losraken. Als u de MICRO CUBE GX met de riem draagt verwijl die los is, kan de versterker vallen, met möglich schade of letsel tot gevolg.

OPMERKING

• Gebruik alleen de bijgeleverde riem.
  De bijgeleverde riem mag alleen worden gebruikt voor de MICRO CUBE GX. Gebruik de riem Niet voor andere producten.
• Draai of zwaiiiet met de MICRO CUBE GX terwijl u deze aan de riem vasthoudt. Dit is erg gevaarlijk odomat hierdoor de riem kan losraken of, als de beweging genoeg wordt herhaald, zelfs kan breken.

De fabrieksinstellungen herstellen

Als u alle regelaarinstallingen opgeslagen in het geheugen wilt initiaiseren,kest u als volgt terugkeren aan de standard fabrieksinstallingen (resetten fabrieksinstallingen).

1. Schakel de stroom in verwijl u de [MEMORY]-knop ingedrukt houdt.

Alle lampjes zullen knipperen en de in het geheugen opgeslagen instellungen zullen terugkeren maar de fabrieksinstelleningen.

OPMERKING

Wanner u de procedure voor het resetten van de fabrieksinstellingen uitvoert, zullen alle regelaarinstellen die u heb opgeslagen in de MICRO CUBE GX verloren gaan.

Aardingsklem

Afhankelijk van de omstandigheden van een bepaalde opstellingervaart u mogelijk een ongemakkelijk gevoel of lijkt het oppervlakonder spanning te staan als u het apparatusat, microfoons die erop aangesloten zich of metalen delen van andere objecten, zoals gitaren, aanraakt. Dit is te wijten aan een heel ergkleine elektrische lading, die volledig ongevaarlijk is. Als u zich hier aller zorgen over maakt, verbindt u het best de aardingsklem met een externe aarding. Als het apparatusat geaard is, kan er mogelijk een Licht gebrom hoortaar zich, afhankelijk van de eigenschappen van uw specifieke installment. Als u Niet zeker bent welke aansluitmethode u dient te gebruiken, neemt u contact op met het dichtstbijzijnde Roland Service Center of een bevoegde Roland-verdeler, zoals vermeld op de pagina "Informatie".

Ongeschikteplaatsen voor een aansluiting

Waterleidingen (kunnen een schok of elektrocutieveroorzaken)
Gasleidingen (kunnen brand of een ontploffing veroorzaken)
- De aarding van een telefoonlijn of bliksemafleider (kan gevaarlijk+zijn in geval van bliksem)

Roland MICRO CUBE GX:Gitaarversterker

Nominaluitgangsvermogen	3 W
Nominalingansiveau	INPUT: -10 dBu / 1 M ohm i-CUBE LINK / AUX IN: -10 dBu
Luidspreker 12 cm	(5 inch) x 1
Bedieningselementen	POWER-schakelaar AMP TYPE-schakelaar (ACOUSTIC SIM, JC CLEAN, BLACK PANEL, BRIT COMBO, CLASSIC STACK, R-FIER STACK, EXTREME, MIC) MEMORY-knop TUNER-knop GAIN-regelaar VOLUME-regelaar TONE-regelaar EFX-regelaar (CHORUS, FLANGER, PHASER, TREMOLO, HEAVY OCTAVE) DELAY/REVERB-regelaar (DELAY, REVERB, SPRING) MASTER-regelaar
Lampjes	POWER MEMORY EFX DELAY / REVERB TUNER
Aansluitingen	INPUT-aansluiting (1/4"-aansluiting) i-CUBE LINK- / AUX IN-aansluiting (4-polige mini-aansluiting) REC OUT- / PHONES-aansluiting (stereo mini-aansluiting) DC IN-aansluiting

Voeding	Netstroomadapter Alkalinebatterij (AA, LR6) x 6 Herlaadbare Ni-MH-batterij (AA, HR6) x 6
Stroomverbruik 155 mA
Verwachte levensduur batterij bij ononderbroken gebruik	Alkalinebatterijen: ongeveer 20 uur Herlaadbare Ni-MH-batterijen: ongeveer 25 uur (bij gebruik van batterijen met een capacititeit van 2,400 mAh.) * Dit kan variëren afhankelijk van de capacititeit van de batterijen en de gebruiksomstandigheden.
Afmetingen	247 (B) x 172 (D) x 227 (H) mm 9-3/4 (B) x 6-13/16 (D) x 8-15/16 (H) inch
Gewicht	2,7 kg 6 lbs
Accessoires	Gebruikershandleiding Netstroomadapter Riem Minikabel (4-polige mini-aansluiting)

• 0 dBu = 0,775 Vrms
• Wegens productverbeteringen können de specificaties en/ of de vormgeving van dit apparaat zonder voorafgaande kennisgeving worden gewijzigd.

MEMO

MEMO

Information

NL Dit symbool geeft aan dat in landen van de EU dit product geschieren van huishoudelijk afval moet worden angeboden, zoals bepaald per gemeente of regio. Producken die van dit symbool zichoorzien, mogen Niet samen met huishoudelijk afval worden verwijderd.
