Producttype	Gitaarversterker
Merk	Roland
Model	Cube 80GX
Afmetingen (L x B x H)	441 x 247 x 433 mm
Gewicht	14,2 kg
Nominaal uitgangsvermogen	80 W
Luidspreker	30 cm (12 inch)
Voeding	Netvoeding, stroomverbruik 75 W
Kanalen	JC CLEAN, LEAD, SOLO (geheugen)
COSM versterkertypes (LEAD kanaal)	10 types: ACOUSTIC SIM, BLACK PANEL, DLX COMBO, BRIT COMBO, TWEED, CLASSIC STACK, METAL STACK, R-FIER STACK, EXTREME, DYNA AMP
Ingebouwde effecten	EFX (CHORUS, FLANGER, PHASER, TREMOLO, HEAVY OCTAVE), DELAY (WARM, CLEAR), REVERB (SPRING, PLATE)
Aansluitingen	INPUT (6,35 mm jack), i-CUBE LINK/AUX IN (4-polige mini-jack), RECORDING OUT/PHONES (6,35 mm stereo jack), LINE OUT (6,35 mm jack), FOOT SW (2 x TRS), AC IN
Stemfunctie	Chromatisch, met alternate stemming en 7-snarige gitaar
i-CUBE LINK	Audio-interface voor iPad/iPhone via meegeleverde mini-kabel
Opties (apart verkrijgbaar)	BOSS FS-5U/FS-6 voetschakelaar, GA-FC voetpedaal, Roland EV-5 / BOSS FV-500L/H expressiepedalen
Onderhoud en reiniging	Zachte, droge doek; vermijd benzine, thinner, alcohol
Veiligheid	Belangrijke veiligheidsinstructies: niet demonteren, niet blootstellen aan vocht, stekker uittrekken bij onweer
Onderdelen en repareerbaarheid	Reparaties door een erkend Roland-servicecentrum; luidspreker niet door gebruiker vervangbaar
Algemene informatie	Handleiding in het Frans (120 pagina's), copyright Roland Corporation, gemaakt in China

Veelgestelde vragen - Cube 80GX ROLAND

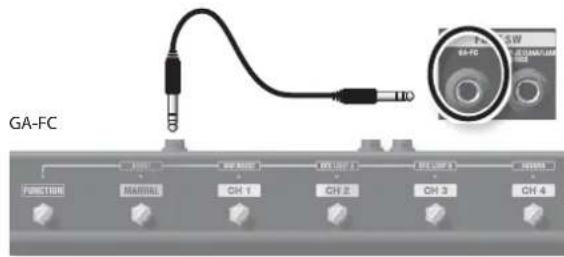

Hoe sluit ik een GA-FC voetpedaal aan op de Cube 80GX?

Sluit een stereokabel aan op de FOOT SW ingang van de Cube 80GX. Gebruik altijd een stereokabel zonder weerstand. De GA-FC maakt het mogelijk om te schakelen tussen kanalen en om de effecten EFX, DELAY en REVERB in en uit te schakelen.

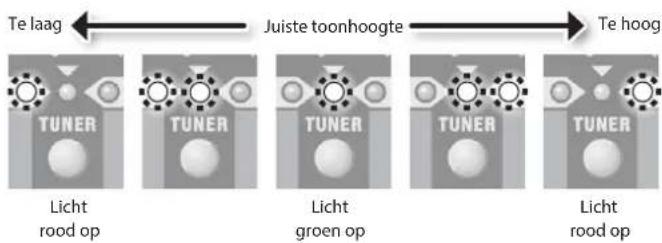

Hoe gebruik ik de ingebouwde stemfunctie?

Druk op de TUNER knop om de stemfunctie te activeren. Gebruik de TYPE-schakelaar om de snaar te selecteren (bijv. 6E voor lage E). Speel de open snaar: het groene lampje gaat branden wanneer de noot juist is. Voor chromatisch stemmen houdt u de TUNER knop 1 seconde ingedrukt.

Hoe sla ik een geluid op op het SOLO kanaal?

Selecteer het JC CLEAN of LEAD kanaal en stel de knoppen in zoals gewenst. Houd de SOLO (MEMORY) knop enkele seconden ingedrukt tot het lampje knippert en daarna blijft branden. De instellingen zijn dan opgeslagen.

Kan ik een audiospeler of iPad/iPhone aansluiten?

Ja, via de i-CUBE LINK/AUX IN aansluiting. Gebruik de meegeleverde mini-kabel (4-polig) voor iPad/iPhone (i-CUBE LINK functie) of een standaard mini-stereokabel voor elke audiospeler (AUX IN). Het geluid van het aangesloten apparaat wordt tegelijk met de gitaar gehoord.

Welke COSM versterkertypes zijn beschikbaar op het LEAD kanaal?

De Cube 80GX biedt 10 types: ACOUSTIC SIM, BLACK PANEL, DLX COMBO, BRIT COMBO, TWEED, CLASSIC STACK, METAL STACK, R-FIER STACK, EXTREME en DYNA AMP. Draai aan de TYPE-schakelaar om ze te selecteren.

Hoe stel ik de effecten EFX, DELAY en REVERB in?

Gebruik de EFX, DELAY en REVERB knoppen op het paneel. Voor EFX draait u om het effect te kiezen en de intensiteit in te stellen. Voor DELAY kiest u WARM of CLEAR en stelt u het volume in. Voor REVERB kiest u SPRING of PLATE en stelt u de intensiteit in. De indicatielampjes gaan branden wanneer het effect actief is.

Kan ik een hoofdtelefoon gebruiken met de Cube 80GX?

Ja, sluit een hoofdtelefoon aan op de RECORDING OUT/PHONES aansluiting (6,35 mm stereo jack). De luidspreker wordt dan uitgeschakeld, zodat u in stilte kunt spelen. Gebruik de VOLUME knoppen van de kanalen en MASTER om het hoofdtelefoonniveau in te stellen.

Hoe herstel ik de fabrieksinstellingen?

Houd de LEAD en SOLO (MEMORY) knoppen ingedrukt terwijl u het apparaat inschakelt. Alle lampjes knipperen, waarna de opgeslagen instellingen in SOLO terugkeren naar de fabriekswaarden. Het apparaat schakelt terug naar de prioritaire geheugenmodus.

Wat is het uitgangsvermogen van de Cube 80GX?

Het nominale uitgangsvermogen is 80 W. De luidspreker is een model van 30 cm (12 inch). Dit biedt voldoende volume voor repetities en kleine podia.

Hoe reinig ik de versterker?

Gebruik een zachte, droge doek voor dagelijkse reiniging. Voor hardnekkig vuil, bevochtig de doek licht met water en een mild, niet-schurend schoonmaakmiddel. Gebruik nooit benzine, thinner, alcohol of oplosmiddelen, omdat deze het apparaat kunnen verkleuren of vervormen.

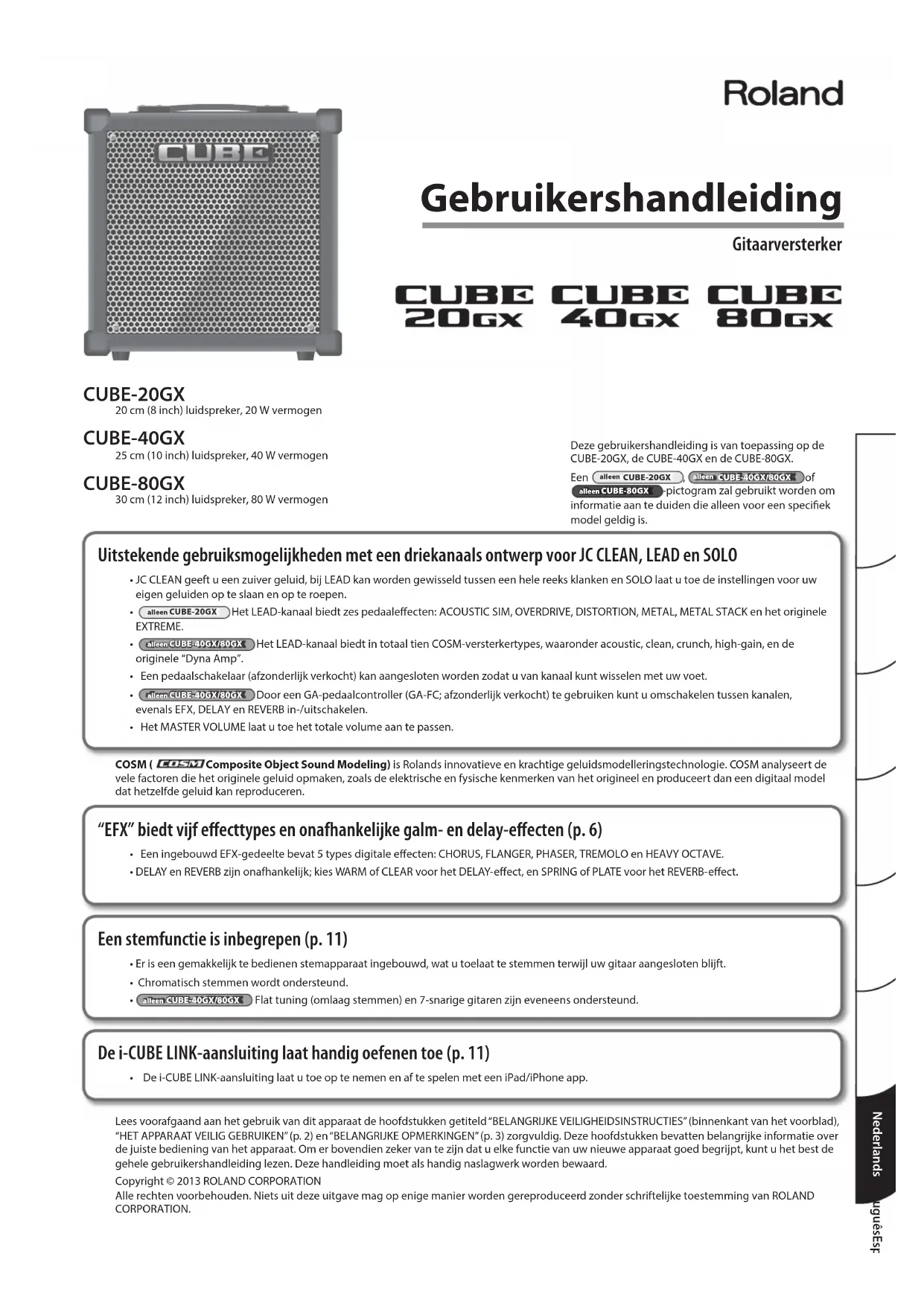

GEBRUIKSAANWIJZING Cube 80GX ROLAND

Gebruikershandleiding

Gebruikershandleiding

Gitaarversterker

Deze gebruikershandleiding is van toepassing op de CUBE-20GX, de CUBE-40GX en de CUBE-80GX.

Een alleen CUBE-20GX, alleen CUBE-40GX/80GX of alleen CUBE-80GX -pictogram zal gebruikt worden om informatie aan te duiden die alleen voor een specifiek model geldig is.

Uitstekende gebruiksmogelijkheden met een driekanaals ontwerp voor JC CLEAN, LEAD en SOLO

• JC CLEAN geeft u een zuiver geluid, bij LEAD kan worden gewisseld tussen een hele reeks klanken en SOLO laat u toe de instellingen voor uw eigen geluiden op te slaan en op te roepen.
• alleen CUBE-20GX) Het LEAD-kanaal biedt zes pedaaleffecten: ACOUSTIC SIM, OVERDRIVE, DISTORTION, METAL, METAL STACK en het originele EXTREME.
• alleen CUBE-40GX/80GX Het LEAD-kanaal biedt in totaal tien COSM-versterkertypes, waaronder acoustic, clean, crunch, high-gain, en de originele "Dyna Amp".
• Een pedaalschakelaar (afzonderlijk verkocht) kan aangesloten worden zodat u van kanaal kunt wisselen met uw voet.

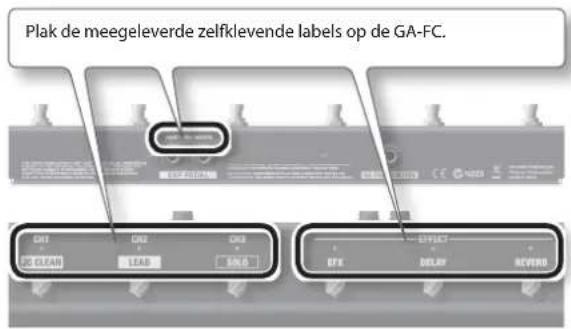

• alleen CUBE-40GX/80GX Door een GA-pedaalcontroller (GA-FC; afzonderlijk verkocht) te gebruiken kunt u omschakelen tussen kanalen, evenals EFX, DELAY en REVERB in-/uitschakelen.
• Het MASTER VOLUME laat u toe het totale volume aan te passen.

COSM ( COSM Composite Object Sound Modeling) is Rolands innovatieve en krachtige geluidsmodelleringstechnologie. COSM analyseert de vele factoren die het originele geluid opmaken, zoals de elektrische en fysische kenmerken van het origineel en produceert dan een digitaal model dat hetzelfde geluid kan reproduceren.

"EFX" biedt vijf effecttypes en onafhankelijke galm- en delay-effecten (p. 6)

• Een ingebouwd EFX-gedeelte bevat 5 types digitale effecten: CHORUS, FLANGER, PHASER, TREMOLO en HEAVY OCTAVE.

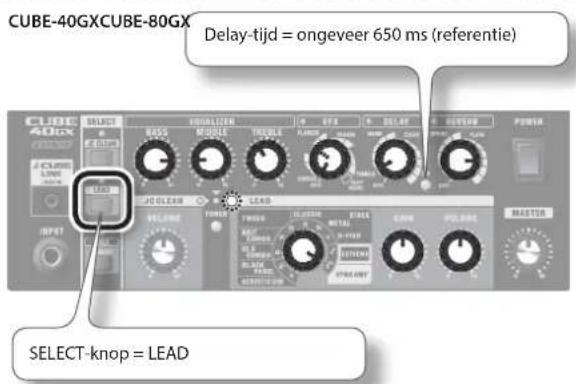

• DELAY en REVERB zijn onafhankelijk; kies WARM of CLEAR voor het DELAY-effect, en SPRING of PLATE voor het REVERB-effect.

Een stemfunctie is inbegrepen (p. 11)

• Er is een gemakkelijk te bedienen stemapparaat ingebouwd, wat u toelaat te stemmen terwijl uw gitaar aangesloten blijft.
  • Chromatisch stemmen wordt ondersteund.
• alleen CUBE-40GX/80GX Flat tuning (omlaag stemmen) en 7-snarige gitaren zijn eveneens ondersteund.

De i-CUBE LINK-aansluiting laat handig oefenen toe (p. 11)

- De i-CUBE LINK-aansluiting laat u toe op te nemen en af te spelen met een iPad/iPhone app.

Lees voorafgaand aan het gebruik van dit apparaat de hoofdstukken getiteld "BELANGRIJKE VEILIGHEIDSINSTRUCTIES" (binnenkant van het voorblad), "HET APPARAAT VEILIG GEBRUIKEN" (p. 2) en "BELANGRIJKE OPMERKINGEN" (p. 3) zorgvuldig. Deze hoofdstukken bevatten belangrijke informatie over de juiste bediening van het apparaat. Om er bovendien zeker van te zijn dat u elke functie van uw nieuwe apparaat goed begrijpt, kunt u het best de gehele gebruikershandleiding lezen. Deze handleiding moet als handig naslagwerk worden bewaard.

Copyright © 2013 ROLAND CORPORATION

Alle rechten voorbehouden. Niets uit deze uitgave mag op enige manier worden gereproduceerd zonder schriftelijke toestemming van ROLAND CORPORATION.

INSTRUCTIES TER VERMIJDING VAN BRAND, ELEKTRISCHE SCHOKKEN OF VERWONDING VAN PERSONEN

Over aanduidingen ⚠ WAARSCHUWING en ⚠ OPGELET

⚠ WAARSCHUWING	Gebruikt voor instructies die de gebruiker waarschuwen voor levensgevaarlijke risico's of risico's op verwondingen indien het apparaat verkeerd wordt gebruikt.
⚠ OPGELET	Gebruikt voor instructies die de gebruiker waarschuwen voor risico's op verwondingen of materiaalschade indien het apparaat verkeerd wordt gebruikt.* Materiaalschade verwijst naar schade of negatieve effecten die veroorzaakt worden met betrekking tot de woning en de volledige inrichting, alsook huisdieren.

Over de symbolen

	Het △-symbool waarschuwt de gebruiker voor belangrijke instructies of waarschuwingen. De specifieke betekenis van het symbool wordt bepaald door het pictogram binnen de driehoek. Het symbool links wordt gebruikt voor algemene waarschuwingen voor gevaar.
	Het ◎-symbool waarschuwt de gebruiker voor items die nooit mogen worden gebruikt (verboden). De specifieke handeling die niet mag worden gedaan, wordt door het pictogram binnen de cirkel aangeduid. Het symbool links betekent dat het apparaat nooit gedemonteerd mag worden
	Het ●-symbool wijst de gebruiker op handelingen die moeten worden uitgevoerd. De specifieke handeling die moet worden uitgevoerd, wordt door het pictogram binnen de cirkel aangeduid. Het symbool links geeft aan dat het netsnoer uit het stopcontact moet worden getrokken.

LET STEEDS OP HET VOLGENDE

! WAARSCHUWING

Zorg ervoor dat het netsnoer geaard is

Sluit de stekker van dit apparaat aan op een geaard stopcontact.

Trek de stekker uit het stopcontact om de stroom naar het apparaat volledig uit te schakelen

Zelfs met de voedingsschakelaar uitgeschakeld is dit apparaat niet volledig gescheiden van de netstroom. Wanneer de stroom volledig uitgeschakeld moet worden, schakel dan de voedingsschakelaar op het apparaat uit en trek vervolgens de stekker uit het stopcontact. Zorg er daarom voor dat u het netsnoer aansluit op een stopcontact dat gemakkelijk bereikbaar is.

(alleen voor de CUBE-80GX)

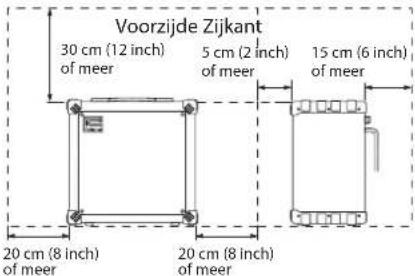

Voorzie voldoende ruimte op de plaats van opstelling

Vermits dit apparaat enige hitte produceert, mag het niet gebruikt worden op plaatsen die niet voldoen aan de hieronder getoonde ruimtelijke vereisten.

Demonteer het apparaat niet zelf en breng zelf geen wijzigingen aan

Open het apparaat niet en voer geen interne wijzigingen uit.

Repareer of vervang zelf geen onderdelen

Probeer het apparaat niet te herstellen of onderdelen ervan te vervangen (behalve als deze handleiding specifieke instructies geeft om dit te doen). Laat het onderhoud over aan uw handelaar, het dichtstbijzijnde Roland Service Center of een bevoegde Roland-verdeler, zoals vermeld op de pagina "Informatie".

! WAARSCHUWING

Gebruik of bewaar het apparaat niet op plaatsen die

• aan extreme temperaturen worden blootgesteld (bv. rechtstreeks zonlicht in een gesloten voertuig, in de buurt van een verwarmingsleiding, op materiaal dat warmte produceert);
• nat zijn (bv. bad, wasruimte, op natte vloeren);
• worden blootgesteld aan damp of rook;
  • worden blootgesteld aan zout;
• vochtig zijn;
• worden blootgesteld aan regen;
• stoffig of zanderig zijn;
• worden blootgesteld aan hoge trillingsniveaus en schokken.

Plaats het apparaat niet op een instabiele ondergrond

Zorg ervoor dat het apparaat altijd horizontaal en stabiel geplaatst is. Plaats het nooit op een standaard die kan wankelen of op hellende oppervlakken

Sluit het netsnoer aan op een stopcontact met het correcte voltage

Het apparaat mag alleen worden aangesloten op een voeding van het beschreven type, zoals aangeduid op de achterzijde van het apparaat.

Gebruik alleen het meegeleverde netsnoer

Gebruik alleen het bevestigde netsnoer. Sluit het meegeleverde netsnoer ook niet aan op andere apparaten.

Buig het netsnoer niet en plaats er geen zware voorwerpen op

Verdraai of buig het netsnoer niet overmatig en plaats er geen zware voorwerpen op. Dit kan het snoer beschadigen, wat open circuits en kortsluitingen kan veroorzaken.

Beschadigde snoeren kunnen brand of schokken veroorzaken!

Vermijd langdurig gebruik bij een hoog volume

Dit apparaat kan, apart of in combinatie met een versterker en hoofdtelefoon of luidsprekers, geluidsniveaus produceren die permanente gehoorschade kunnen veroorzaken. Gebruik het apparaat niet langdurig op een hoog volumeniveau of op een niveau dat oncomfortabel is. Als u gehoorverlies of oorsuizingen ervaart, moet u onmiddellijk stoppen met het gebruik van het apparaat en een audioloog raadplegen.

⚠ WAARSCHUWING

Zorg ervoor dat er geen vreemde voorwerpen of vloeistoffen in het apparaat terechtkomen; plaats geen voorwerpen met vloeistoffen op het apparaat

Plaats geen voorwerpen die vloeistoffen bevatten (bv. vazen voor bloemen) op dit product. Zorg ervoor dat er nooit vreemde voorwerpen (bv. brandbaar materiaal, munten of draden) of vloeistoffen (bv. water of vruchtensap) in dit product terechtkomen. Dit kan kortsluiting, storingen of andere defecter veroorzaken.

Schakel het apparaat uit als het abnormaal werkt of als er een defect optreedt

Schakel het apparaat onmiddellijk uit, trek het netsnoer uit het stopcontact en vraag onderhoud aan bij uw handelaar, het dichtstbijzijnde Roland Service Center of een bevoegde Roland-verdeler, zoals vermeld op de pagina "Informatie" als:
- het netsnoer of de stekker beschadigd is;
- rook of ongewone geuren ontstaan;
- objecten of vloeistof in het apparaat zijn terechtgekomen;
- het apparaat aan regen is blootgesteld (of op een andere manier nat is geworden);
- het apparaat niet normaal lijkt te werken of duidelijk anders functioneert.

Volwassenen dienen toezicht te houden op plaatsen waar kinderen aanwezig zijn

Zorg er bij gebruik op locaties waar kinderen aanwezig zijn voor dat het apparaat niet verkeerd of ruw wordt behandeld. Er moet altijd een volwassene in de buurt zijn om te helpen en toezicht te houden.

Laat het apparaat niet vallen en bescherm het tegen zware schokken

Bescherm het apparaat tegen zware schokken. (Laat het niet vallen!)

Deel het stopcontact voor het apparaat niet met een buitensporig aantal andere apparaten

Laat het netsnoer van het apparaat geen stopcontact delen met een buitensporig aantal andere apparaten. Wees vooral voorzichtig met verlengkabels – het totale stroomverbruik van alle apparaten die u op de verlengkabel hebt aangesloten, mag nooit het maximumvermogen (watt/ampère) voor de verlengkabel overschrijden. Buitensporige belasting kan de isolatie van de kabel verwarmen en uiteindelijk doen smelten.

Gebruik het apparaat niet in het buitenland

Raadpleeg uw handelaar, het dichtstbijzijnde Roland Service Center of een bevoegde Roland-verdeler, zoals vermeld op de pagina "Informatie",

voordat u het apparaat in het buitenland gebruikt.

! OPGELET

Plaats het apparaat op een goed geventileerde plaats

Het apparaat moet zo worden geplaatst dat de ventilatie niet door de locatie of positie wordt verstoord.

Neem het netsnoer vast bij de stekker wanneer u het uittrekt

Neem het netsnoer altijd vast bij de stekker wanneer u het loskoppelt van het apparaat of het stopcontact om schade aan de geleider te voorkomen.

Maak de stekker van het netsnoer regelmatig schoon

U moet regelmatig de stekker uittrekken en schoonmaken met een droge doek om al het stof en andere ophopingen te verwijderen van de polen. Trek de stekker ook uit het stopcontact als het apparaat langere tijd niet wordt gebruikt. Stofophoping tussen de stekker en het stopcontact kan leiden tot slechte isolatie en brand veroorzaken.

! OPGELET

Bundel kabels samen voor de veiligheid

Zorg ervoor dat de snoeren en kabels niet in de war raken. Zorg er ook voor dat alle snoeren en kabels buiten het bereik van kinderen blijven.

Ga niet boven op het apparaat staan en plaats er geen zware voorwerpen op

Klim nooit op het apparaat en plaats er geen zware voorwerpen op.

Trek het netsnoer niet uit of sluit het niet aan met natte handen

Pak het netsnoer of de stekkers nooit met natte handen vast wanneer u deze aansluit op of verwijdert uit een stopcontact of dit apparaat.

Koppel alle kabels los voor u het apparaat verplaatst

Trek de stekker uit het stopcontact en trek alle kabels van externe apparaten uit voordat u het apparaat verplaatst.

! OPGELET

Trek het netsnoer uit het stopcontact vooraleer te reinigen

Schakel het apparaat uit en trek het netsnoer uit het stopcontact voordat u het apparaat reinigt (p. 7).

Trek het netsnoer uit het stopcontact als er risico bestaat op een blikseminslag

Trek de stekker van het netsnoer uit het stopcontact als u bliksem verwacht in uw omgeving.

Pas op dat u zich niet verbrandt

De ventilatieribben aan de achterkant van het apparaat kunnen heel warm worden. Let dus op voor brandwonden.

Verwijder de luidsprekerdoek noch de luidspreker

Verwijder de luidsprekerdoek of de luidspreker nooit. De luidspreker mag niet door de gebruiker worden vervangen. In de behuizing zijn spanningen en stromen aanwezig die elektrische schokken kunnen veroorzaken.

BELANGRIJKE OPMERKINGEN

Voeding

• Sluit dit apparaat niet aan op een stopcontact dat tegelijkertijd door een elektrisch apparaat wordt gebruikt dat wordt gestuurd door een wisselrichter of dat een motor bevat (zoals een koelkast, wasmachine, magnetron of airconditioner). Afhankelijk van de manier waarop elektrische apparaten worden gebruikt, kan ruis van de stroomvoorziening defecten aan dit apparaat of hoorbare ruis veroorzaken. Als het niet praktisch is om een apart stopcontact te gebruiken, plaats dan een ruisfilter voor de stroomvoorziening tussen dit apparaat en het stopcontact.
• Om defecten en schade aan apparaten te vermijden, moet u alle apparaten uitschakelen voordat u verbindingen maakt.

Plaatsing

- Als u het apparaat gebruikt in de buurt van eindversterkers (of andere apparatuur met grote transformatoren) kan dit gezoem veroorzaken. Om dit probleem te verhelpen kunt u de richting wijzigen waarin het apparaat geplaatst is of het apparaat verder van de storingsbron plaatsen.

- Dit apparaat kan de radio- en televisieontvangst verstoren. Gebruik dit apparaat niet in de buurt van dergelijke ontvangers.

- Er kan ruis ontstaan als draadloze communicatieapparaten, zoals mobiele telefoons, in de buurt van dit apparaat worden gebruikt. Dergelijke ruis kan ontstaan tijdens gesprekken of als een oproep wordt ontvangen of gemaakt. Verplaats dergelijke apparaten zodat ze zich op een grotere afstand van dit apparaat bevinden of schakel ze uit als u dergelijke problemen ervaart.

- Stel het apparaat niet bloot aan direct zonlicht, plaats het niet in de buurt van warmtebronnen, laat het niet achter in een gesloten voertuig en stel het op geen enkele andere wijze bloot aan extreme temperaturen. Laat evenmin lichtgevende apparaten die normaal gebruikt worden met de lichtbron erg dicht tegen het apparaat (zoals een pianolamp) of krachtige spots gedurende langere tijd op hetzelfde deel van het apparaat schijnen. Overmatige warmte kan het apparaat vervormen of verkleuren.

• Wanneer het apparaat naar een andere locatie wordt verplaatst waar de temperatuur en/of vochtigheid sterk verschilt, kunnen er waterdruppels (condens) ontstaan in het apparaat. Als u het apparaat in deze toestand probeert te gebruiken, kan dit schade of defecten veroorzaken. Voordat u het apparaat gebruikt, moet u het daarom enkele uren ongemoeid laten, tot de condens volledig is verdampt.
• Laat rubber, vinyl of gelijkardige materialen niet gedurende langere tijd op dit apparaat liggen. Dergelijke voorwerpen kunnen de afwerking doen verkleuren of op een andere manier aantasten.
• Plak geen stickers of dergelijke op dit instrument. Het terug verwijderen ervan kan de externe afwerking van het instrument beschadigen.
• Afhankelijk van het materiaal en de temperatuur van het oppervlak waarop u het apparaat plaatst, is het mogelijk dat de rubberen voetjes het oppervlak doen verkleuren of beschadigen. Om dit te verhinderen kunt u een stukje vilt of stof onder de rubberen voetjes aanbrengen. Zorg er in dit geval voor dat het apparaat niet verschuift of per ongeluk wordt verplaatst.
• Plaats geen verpakkingen of andere zaken die vloeistof bevatten op dit apparaat. Wanneer er toch vloeistof wordt gemorst op het oppervlak van dit apparaat, zorg er dan voor deze snel weg te vegen met een zachte, droge doek.

Onderhoud

• Gebruik een zachte, droge doek of een licht met water bevochtigde doek voor de normale reiniging. Gebruik een doek die is bevochtigd met een zachte, niet-schurende zeepoplossing om hardnekkig vuil te verwijderen. Veeg vervolgens het apparaat grondig schoon met een zachte, droge doek.
• Gebruik geen benzine, verdunningsmiddelen, alcohol of oplosmiddelen om verkleuring en/of vervorming te voorkomen.

Extra voorzorgsmaatregelen

• Ga zorgvuldig te werk bij het gebruik van de knoppen, schuifknoppen of andere bedieningselementen van het apparaat en bij het gebruik van aansluitingen. Als u ruw omgaat met de apparatuur kan dit defecten veroorzaken.
• Neem de stekker vast als u kabels loskoppelt; trek nooit aan de kabel zelf. Op die manier vermijdt u kortsluitingen of schade aan de inwendige elementen van de kabel.

• Tijdens normaal gebruik straalt het apparaat een kleine hoeveelheid warmte uit.

• Houd het volume van het apparaat binnen de perken zodat u anderen niet stoort.

• Verpak het apparaat indien mogelijk in de doos (inclusief opvulling) waarin het werd geleverd als u het moet vervoeren. Gebruik als dit niet mogelijk is gelijkwaardige verpakkingsmaterialen.
• Sommige kabels bevatten weerstanden. Gebruik geen kabels met weerstanden om op dit apparaat aan te sluiten. Het gebruik van dergelijke kabels kan het geluidsniveau extreem verlagen of zelfs onhoorbaar maken. Neem contact op met de fabrikant van de kabel voor informatie over de kabelspecificaties.

• Het is bij wet verboden om, geheel of deels, een audio-opname, video-opname, kopie of revisie te maken van door auteursrechten beschermd werk van derden (musical, film, uitzending, live-optreden of ander werk) en deze gegevens te verdelen, te verkopen, te leasen, op te voeren of uit te zenden zonder de toestemming van de eigenaar van de auteursrechten.
• Gebruik dit product niet voor doeleinden die de auteursrechten van derden kunnen schenden. Wij kunnen niet aansprakelijk worden gesteld voor schendingen van auteursrechten van derden door uw gebruik van dit product.
• MMP (Moore Microprocessor Portfolio) verwijst naar een patentportfolio in verband met de architectuur van microprocessoren die werd ontwikkeld door Technology Properties Limited (TPL). Roland heeft deze technologie in licentie genomen van de TPL Group.
• Roland, COSM en CUBE zijn geregistreerde handelsmerken of handelsmerken van Roland Corporation in de Verenigde Staten en/of andere landen.
• Bedrijfsnamen en productnamen die in dit document worden genoemd, zijn geregistreerde handelsmerken of handelsmerken van hun respectieve eigenaars.
• De productnamen die in dit document worden genoemd, zijn geregistreerde handelsmerken of handelsmerken van hun respectieve eigenaars. In deze handleiding worden deze namen gebruikt omdat het de meest praktische manier is om de geluiden te beschrijven die gesimuleerd worden met COSM-technologie.
• iPad, iPhone zijn geregistreerde handelsmerken of handelsmerken van Apple Inc.

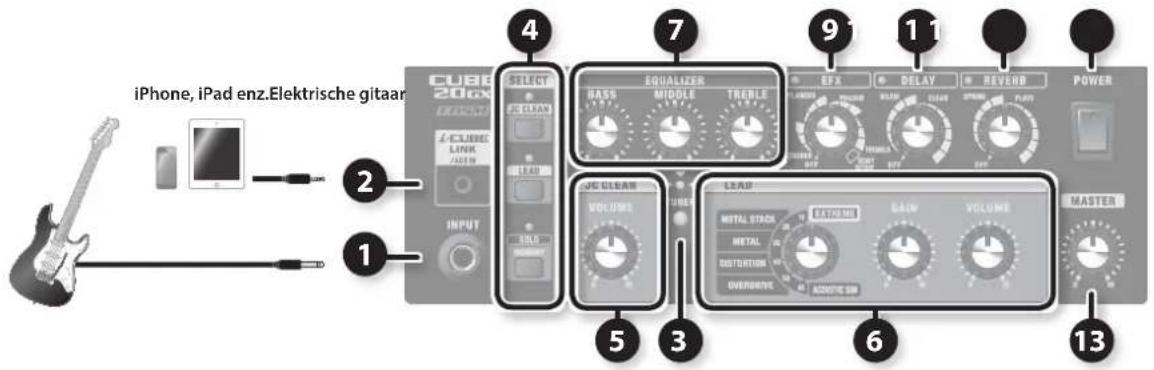

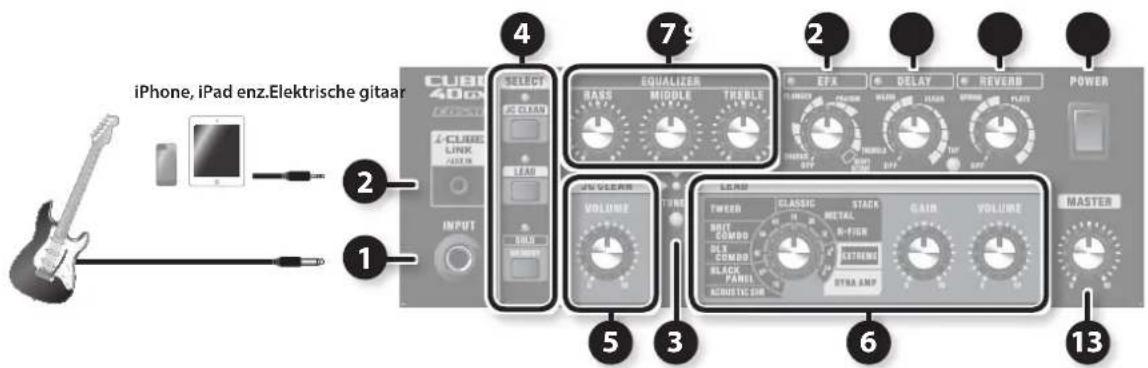

Bedieningspaneel

CUBE-20GX

CUBE-40GX

CUBE-80GX

* Zet het volume altijd lager en schakel alle apparaten uit voordat u aansluitingen maakt; hierdoor voorkomt u defecten en schade aan apparaten.

3 [TUNER]-knop

Gebruik deze wanneer u uw gitaar wilt stemmen. Raadpleeg "De stemfunctie gebruiken" (p. 11) voor meer details.

1 INPUT-aansluiting

Sluit hier uw elektrische gitaar aan.

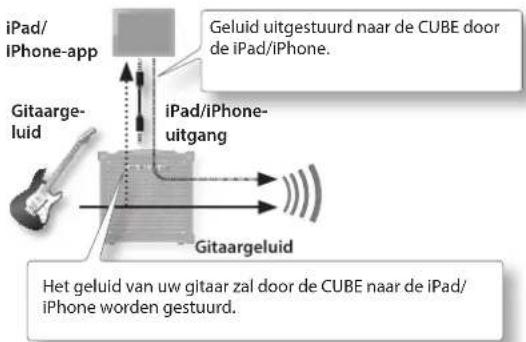

2 i-CUBE LINK/AUX IN-aansluiting

i-CUBE LINK

Als u de meegeleverde minikabel (4-polig) gebruikt om uw iPad/iPhone aan te sluiten, kunt u gebruikmaken van de i-CUBE LINK-functie (p. 11).

AUX IN

U kunt een in de handel verkrijgbare stereo-minikabel gebruiken om uw audiospeler, iPad/iPhone of een ander apparaat aan te sluiten en te beluisteren terwijl u gitaar speelt.

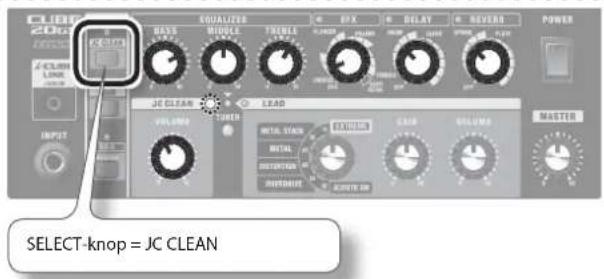

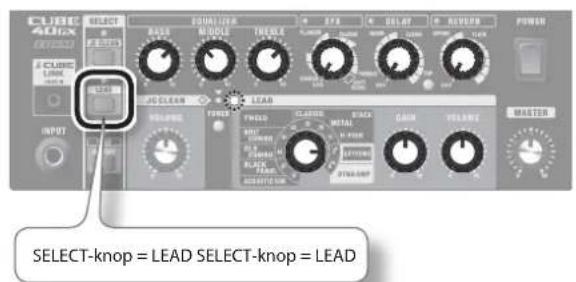

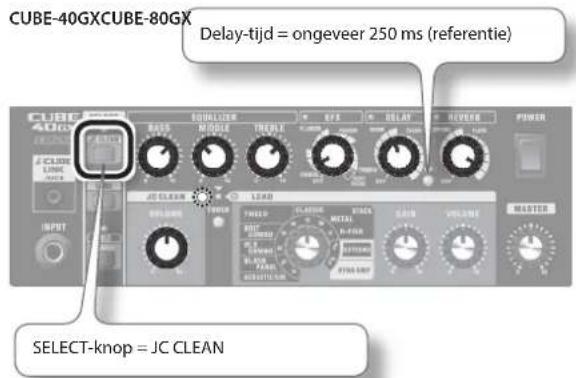

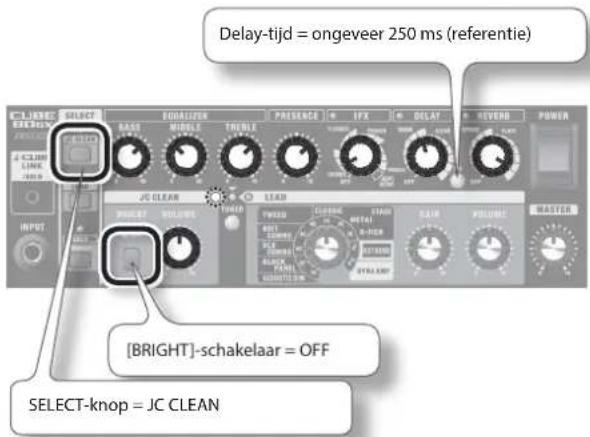

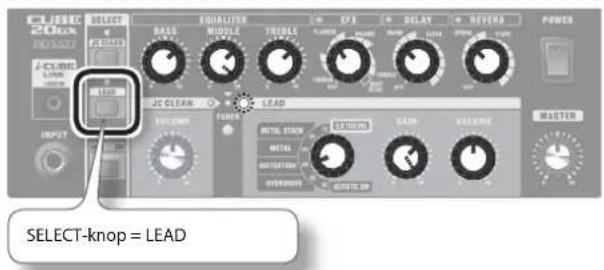

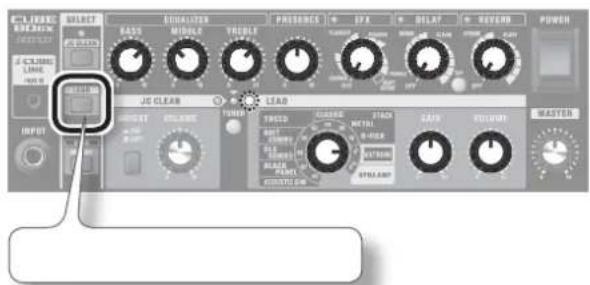

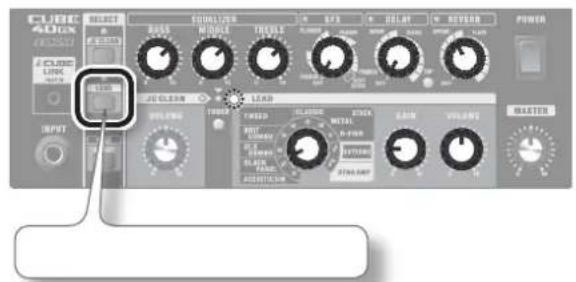

4 SELECT-knoppen

Gebruik de SELECT-knoppen om snel om te schakelen tussen de drie kanalen van de CUBE: JC CLEAN, LEAD en SOLO.

Een lampje geeft het geselecteerde kanaal aan.

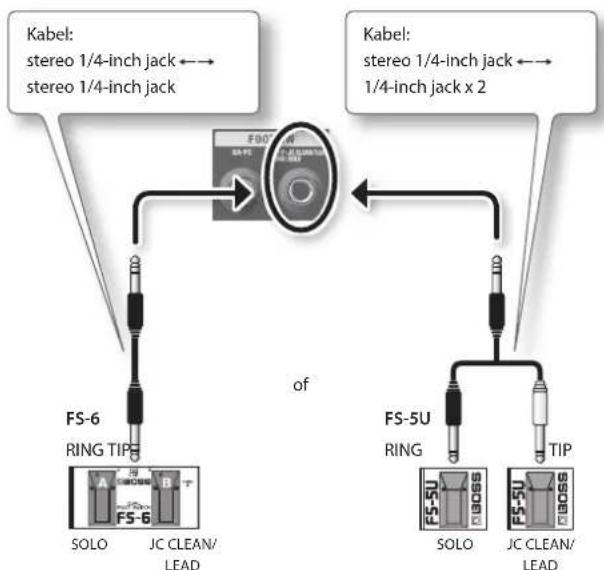

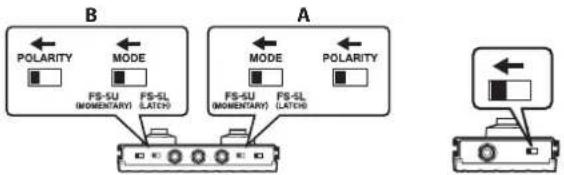

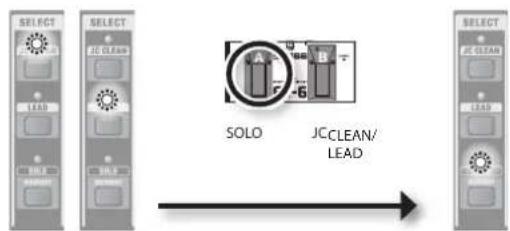

U kunt een pedaalschakelaar

(BOSS FS-5U, FS-6; afzonderlijk verkocht) of een GA pedaalcontroller

(GA-FC; afzonderlijk verkocht alleen CUBE-40GX/80GX) aansluiten

en gebruiken om van kanaal te wisselen (p. 8).

[JC CLEAN]-knop

Dit selecteert het JC CLEAN-kanaal.

De huidige instellingen van de regelaars zullen het geluid bepalen.

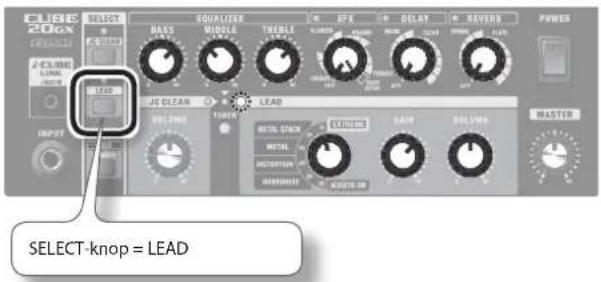

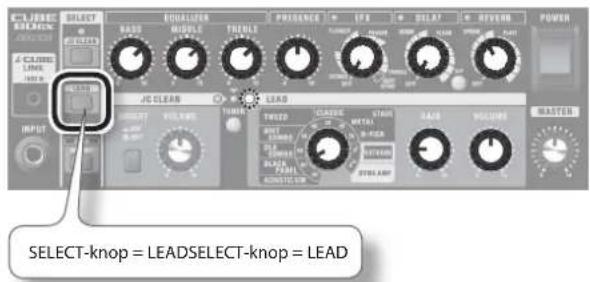

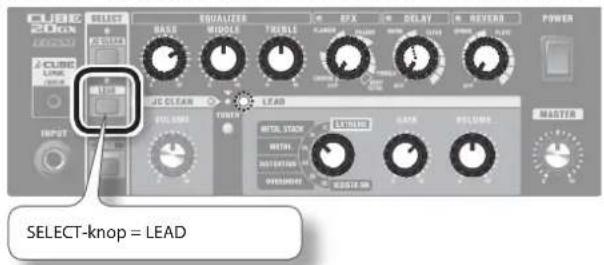

[LEAD]-knop

Deze selecteert het LEAD-kanaal.

De huidige instellingen van de regelaars zullen het geluid bepalen.

[SOLO]-knop (MEMORY-knop)

Deze laat u toe uw paneelinstellingen (de posities van alle regelaars behalve de [MASTER]-regelaar, evenals de JC CLEAN- en LEAD-instellingen) op te slaan en op te roepen (p. 10).

U kunt de instellingen van ofwel het JC CLEAN-kanaal, ofwel het LEAD-kanaal opslaan.

5 JC CLEAN-kanaal

Dit model is gebaseerd op de beroemde Roland JC-120 Jazz Chorus gitaarversterker. Het zeer zuivere en uiterst vlakke geluid levert een zachte klank. Deze versterker is ideaal in combinatie met een effectprocessor.

[BRIGHT]-schakelaar alleen CUBE-80GX

Dit maakt de midden- en hoge tonen zuiverder, waardoor u een helderder geluid verkrijgt.

[VOLUME]-regelaar

Dit regelt het volume van het JC CLEAN-kanaal.

Als originele functie van de CUBE kan hiermee een krachtig

crunchgeluid geproduceerd worden bij de hoogste volumeniveaus.

6 LEAD-kanaal

Type-schakelaar

Gebruik deze schakelaar om het COSM-versterkertype te selecteren.

* Als de stemfunctie is ingeschakeld (p. 11), gebruikt u deze schakelaar om de snaar die u stemt, te selecteren.

alleen CUBE-20GX

U kunt uit de volgende zes versterkertypes kiezen:

Type Uitleg
ACOUSTIC SIM	Dit originele versterkermodel biedt het dynamische geluid van een akoestische gitaar met een elektrische standaardgitaar.
OVERDRIVE	Een natuurlijke vervorming die vergelijkbaar is met het geluid dat u verkrijgt wanneer u het volume van een versterker volledig opendraait.
DISTORTION Een hardere vervorming dan OVERDRIVE.
METAL	Een nog hardere en zwaardere vervorming dan DISTORTION, waardoor lang aangehouden noten kunnen worden verkregen.
METAL STACK	Heel vet geluid van een Heavy Metal-versterker met twee luidsprekerkasten (full stack).
EXTREME	Een high-gain-geluid met zware, lage tonen en een intense vervorming terwijl het geluid helder gedefinieerd blijft.

alleen CUBE-40GX/80GX

U kunt uit de volgende tien versterkertypes kiezen:

Type Uitleg
ACOUSTIC SIM	Dit is een origineel versterkertype dat een akoestische simulator bevat.Het gebruik van dit type in combinatie met een single coil element in de voorste positie levert een optimale geluidskwaliteit.Als u dubbelspoelelementen gebruikt, stelt u de BASS- en MIDDLE-regelaars van de equalizer best iets lager in.
BLACK PANEL	Dit model is gebaseerd op de klassieke Fender Twin Reverb-versterker.Deze versterker wordt gebruikt in verschillende muziekstijlen, van country tot blues, jazz en rock.Kenmerkend zijn de rijke lage tonen en de heldere hoge tonen.
DLX COMBO	Dit model is gebaseerd op de klassieke Fender Deluxe Reverb-versterker.Deze versterker wordt gebruikt in verschillende muziekstijlen, waaronder surfmuziek, blues, country, jazz, soul en hardrock.Kenmerkend zijn de heldere, zuivere tonen en een sprankelend overstuurd geluid bij hoge geluidsvolumes.
BRIT COMBO	Dit model is gebaseerd op de Vox AC-30TB.Dit is de rockversterker die de Liverpool-sound van de jaren '60 bepaalde.Dit model kan een breed scala aan geluiden produceren, van clean tot overdrive.
TWEED	Dit model is gebaseerd op de vintage Fender Tweed Bassman 4 x 10"-comboversterker.Deze versterker zorgt voor een heldere klank in de midden- en hoge tonen en voor een vette klank in de lage tonen. Door de unieke crunchtonen met constante vervorming is deze versterker zeer geliefd bij blues- en rockgitaristen.
CLASSIC STACK	Dit model is gebaseerd op de Marshall JMP 1987.Deze versterker werd erg veel gebruikt in de jaren 70 en is de perfecte versterker voor het "top rock"-gitaargeluid.
METAL STACK	Dit model is gebaseerd op de Peavey EVH 5150.Dit is een high-gain-versterker waarmee u zelfs bij lage volumes zware vervorming en sustain kunt creëren.
R-FIER STACK	Deze super-high-gain-versterker is gebaseerd op de Mesa/Boogie Rectifier.Deze super-high-gain-versterker kan slash metal, grunge en allerlei andere leadklanken produceren.
EXTREME	Deze originele high-gain-versterker levert stevige lage tonen en intense distortion maar behoudt toch de heldere definitie van de sound.
DYNA AMP	Met dit originele versterkertype kunt u ongekende klankver- anderingen verkrijgen door variaties in uw aanslagdynamiek.Door een zachte aanslagtechniek te gebruiken, verkrijgt u een transparant, zuiver versterkergeluid. Door een harde aanslagtechniek te gebruiken, verkrijgt u het zwaar vervormde geluid van een high-gain-versterker.Zodra het geluid vervormd is, verandert de toon naargelang de kracht van de aanslagtechniek. Zo hebt u meer expres- siemogelijkheden.De [GAIN]-regelaar instellen op de optimale positie levert het maximale effect. Zet eerst de [GAIN]-regelaar in de middelste positie. Stel vervolgens de [GAIN]-regelaar zo in dat u een zuivere toon verkrijgt wanneer u een zachte aanslagtechniek gebruikt en zware vervorming wanneer u een harde aanslagtechniek gebruikt.

[GAIN]-regelaar

Deze regelt het vervormingsniveau van het LEAD-kanaal.

[VOLUME]-regelaar

Deze regelt het volumeniveau van het LEAD-kanaal.

7 EQUALIZER

[BASS]-regelaar

Deze regelt het geluidsniveau van het lage frequentiebereik.

[MIDDLE]-regelaar

Deze regelt het geluidsniveau van het middelste frequentiebereik.

[TREBLE]-regelaar

Deze regelt het geluidsniveau van het hoge frequentiebereik.

alleen CUBE-40GX/80GX

* Als de typeschakelaar van het LEAD-kanaal is ingesteld op BLACK PANEL, DLX COMBO of TWEED, wordt al het geluid uitgeschakeld als u de [BASS]-, [MIDDLE]- en [TREBLE]-regelaars allemaal op 0 (nul) instelt.

8 PRESENCE

[PRESENCE]-regelaar alleen CUBE-80GX

Deze geeft een helderder contour aan de midden- en hoge tonen. Dit is handig als u een ieler en opener geluid wilt verkrijgen.

9 EFX

[EFX]-regelaar

Verdraai deze regelaar om het effect te selecteren. Draai aan de regelaar om de sterkte van het effect te regelen.

Het lampje licht op wanneer deze functie is ingeschakeld en gaat uit wanneer de functie is uitgeschakeld.

* De graduatie-indeling voor elk effect op het paneel is ter referentie. Denk eraan uw geluid te controleren bij het wijzigen van de effecten.

Regelaarstand Uitleg
CHORUS	Dit voegt een licht ontstemd geluid aan het oorspronkelijke geluid toe, waardoor het geluid breder en voller wordt.
FLANGER	Dit creëert een flanger-effect dat een soort van wervelend gevoel aan het geluid geeft.
PHASER	Dit effect voegt een variabel gefaseerd signaal aan het oorspronkelijke geluid toe, wat het geluid een golvend gevoel geeft.
TREMOLO	Dit effect produceert cyclische veranderingen in het volumeniveau.
HEAVY OCTAVE	Dit voegt een met een octaaf verlaagde klank toe aan het originele geluid. Aangezien u zelfs akkoorden kunt spelen met dit effect, kunt u het gebruiken om de sound van uw akkoordenspel aan te dikken.

alleen CUBE-40GX/80GX

U kunt dit ook in- en uitschakelen met behulp van een GA-pedaalcontroller (GA-FC; afzonderlijk verkocht).

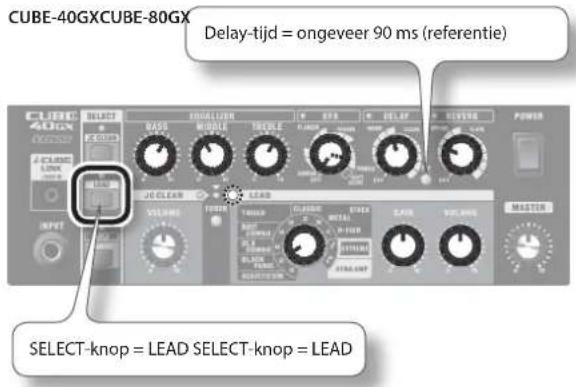

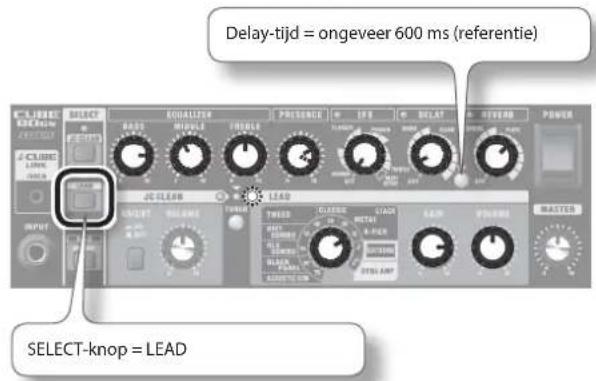

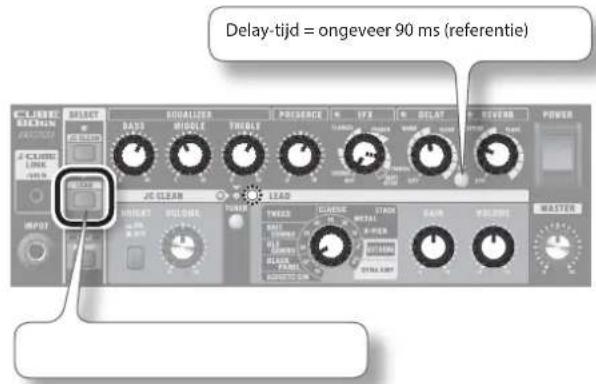

10 DELAY

[DELAY]-regelaar

Door de positie van deze regelaar te veranderen, kunt u omschakelen tussen twee delay-types. De positie van de regelaar in dit bereik bepaalt het volume van het delay-geluid.

Het lampje licht op wanneer het delay-effect is ingeschakeld en gaat uit wanneer het effect is uitgeschakeld.

* De graduatie-indeling voor elk effect op het paneel is ter referentie. Denk eraan uw geluid te controleren bij het wijzigen van de effecten.

Regelaarstand Uitleg
WARM	Een delay met de klank van een warme, analoge delay. Door de regelaar naar rechts te draaien, wordt het effect sterker.
CLEAR	Een zuivere delay met minimaal verlies van klank. Door de regelaar naar rechts te draaien, wordt het effect sterker.

alleen CUBE-20GX

De delay-tijd verandert overeenkomstig de positie van de regelaar.

alleen CUBE-40GX/80GX

U kunt de delay ook in- en uitschakelen met behulp van een GA-pedaalcontroller (GA-FC; afzonderlijk verkocht).

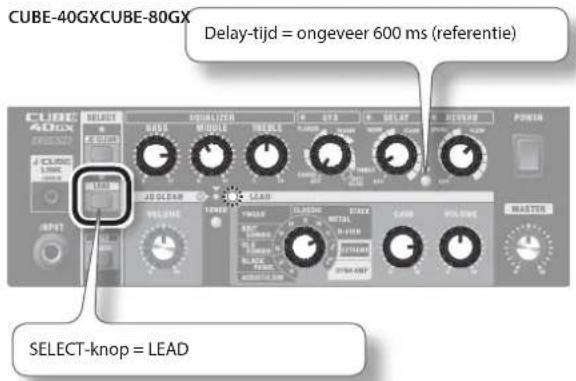

[TAP]-knop alleen CUBE-40GX/80GX

Gebruik deze knop om de delay-tijd in te stellen. Als u tweemaal op de knop drukt, wordt de delay-tijd ingesteld op het tijdsinterval tussen de knopdrukken. De maximumlengte is 2000 ms.

11 REVERB

[REVERB]-regelaar

Door de positie van de regelaar te veranderen kunt u omschakelen tussen twee galmtypes. U kunt ook de intensiteit van het effect bepalen door de positie van de regelaar te wijzigen.

Het lampje licht op wanneer het galmeffect is ingeschakeld en gaat uit wanneer het effect is uitgeschakeld.

* De graduatie-indeling voor elk effect op het paneel is ter referentie. Denk eraan uw geluid te controleren bij het wijzigen van de effecten.

Regelaarstand Uitleg
SPRING	Dit is gemodelleerd op een veergalm.Het produceert de kenmerkende galm van een veer. De regelaar rechtsom draaien verhoogt de intensiteit van het effect stapsgewijs.
PLATE	Dit is een plaatgalm.Dit galmeffect heeft een krachtige sustain. De regelaar rechtsom draaien verhoogt de intensiteit van het effect stapsgewijs.

alleen CUBE-40GX/80GX

U kunt de galm ook in- en uitschakelen met behulp van een GA-pedaalcontroller (GA-FC; afzonderlijk verkocht).

12 POWER

[POWER]-schakelaar

Deze schakelt de stroomtoevoer in en uit.

13 MASTER

[MASTER]-regelaar

Wijzigt het totale volume.

Achterpaneel

CUBE-20GX

Hierop sluit u het bijgeleverde netsnoer aan.

* Gebruik alleen het netsnoer meegeleverd met het apparaat.

U kunt deze aansluiting gebruiken als uitgang voor opnames of als uitgang voor een hoofdtelefoon.

Deze beschikt over COSM-luidsprekermodellering, wat de productie van een indrukwekkend gitaargeluid mogelijk maakt.

Gebruik de [VOLUME]-regelaar van het JC CLEAN-kanaal of het LEAD-kanaal in combinatie met de [MASTER]-regelaar om het volume aan te passen.

* Als er een stekker in deze aansluiting wordt gestoken, zal er geen geluid worden uitgestuurd via de eigen luidspreker van de CUBE. Dit is handig wanneer u niet wilt dat er een luid geluid geproduceerd wordt door de luidspreker, bv. wanneer u 's avonds oefent.

Als u de aansluiting als uitgang voor opnamen gebruikt

Gebruik een 1/4"-monoansluiting om een recorder of andere opnameapparatuur aan te sluiten.

Als u deze aansluiting als een hoofdtelefoonaansluiting gebruikt

Sluit de hoofdtelefoon aan.

16 LINE OUT

LINE OUT-aansluiting alleen CUBE-80GX

Deze is voor het aansluiten van een PA-systeem, een recorder of andere externe apparatuur.

Deze beschikt over COSM-luidsprekermodellering, wat de productie van een indrukwekkend gitaarversterkergeluid mogelijk maakt.

Gebruik deze uitgang in combinatie met een extern PA-systeem of als u een partij rechtstreeks wilt opnemen terwijl u het geluid via de luidspreker van de CUBE beluistert.

Pas het uitgangsniveau aan met de [VOLUME]-regelaars voor de JC CLEAN- en LEAD-kanalen.

* Het geluid van de i-CUBE LINK/AUX IN-aansluiting wordt niet uitgestuurd via de LINE OUT-aansluiting.

FOOT SW

TIP: JC CLEAN/LEAD RING: SOLO-aansluiting

Als hier een pedaalschakelaar (BOSS FS-5U of FS-6; afzonderlijk verkocht) op wordt aangesloten, kunt u met uw voet van kanaal wisselen.

* Dit apparaat is uitgerust met een TRS-aansluiting die als volgt is bedraad.
        direction TB
        A1["POLARITY"] --> A2["FS-SU (MOMOMINARY)"]
        A2 --> A3["FS-SL (LATCH)"]
        A3 --> A4["POLARITY"]
        A5["MODE"] --> A6["FS-SU (MOMOMINARY)"]
        A6 --> A7["FS-SL (LATCH)"]
    end
    subgraph B
        direction TB
        B1["POLARITY"] --> B2["FS-SU (MOMOMINARY)"]
        B2 --> B3["FS-SL (LATCH)"]
        B3 --> B4["POLARITY"]
        B5["MODE"] --> B6["FS-SU (MOMOMINARY)"]
        B6 --> B7["FS-SL (LATCH)"]
    end
    A5 --> A6
    A6 --> A7
    style A5 fill:#f9f,stroke:#333
    style A6 fill:#ccf,stroke:#333
    style A7 fill:#cfc,stroke:#333

Schakelaar Uitleg
JC CLEAN/LEAD (TIP)	Deze schakelt tussen het JC CLEAN-kanaal en het LEAD-kanaal.Als het SOLO-kanaal geselecteerd is, schakelt deze schakelaar om naar het JC CLEAN-kanaal.
SOLO (RING)	Deze schakelt om naar het SOLO-kanaal.

JC CLEAN/LEAD (TIP)

• AIs JC CLEAN geselecteerd is, wordt bij indrukken van de [JC CLEAN/LEAD]-schakelaar (TIP) omgeschakeld naar LEAD.
• Als LEAD geselecteerd is, wordt bij indrukken van de [JC CLEAN/LEAD]-schakelaar (TIP) omgeschakeld naar JC CLEAN.

- Als SOLO geselecteerd is, wordt bij indrukken van de [JC CLEAN/LEAD]-schakelaar (TIP) omgeschakeld naar JC CLEAN.

MEMO

Als u wilt omschakelen naar LEAD, druk dan nogmaals op de [JC CLEAN/LEAD]-schakelaar (TIP).

SOLO (RING)

- Als JC CLEAN of LEAD geselecteerd is, wordt bij indrukken van de [SOLO]-schakelaar (RING) omgeschakeld naar SOLO.

GA-FC-aansluiting alleen CUBE-40GX/80GX

U kunt de afzonderlijk verkochte Roland GA-FC aansluiten om van kanalen te wisselen en effecten in/uit te schakelen.

De GA-pedaalcontroller (GA-FC; afzonderlijk verkocht)

Sluit een stereokabel aan op de FOOT SW GA-FC-aansluiting van de CUBE-40GX/CUBE-80GX.

* Gebruik altijd een stereokabel.
* Gebruik kabels die geen weerstanden bevatten.

De GA-FC gebruiken

U kunt de GA-FC gebruiken om te wisselen tussen JC CLEAN, LEAD en SOLO (MEMORY). U kunt ook EFX, DELAY en REVERB in-/uitschakelen.

Schakelaar Uitleg
JC CLEAN Selecteert het JC CLEAN-kanaal.
LEAD Selecteert het LEAD-kanaal.
SOLO Selecteert het SOLO-kanaal.
EFX Schakelt EFX in/uit.
DELAY Schakelt DELAY in/uit.
REVERB	Schakelt REVERB in/uit.

* Wanneer u EFX, DELAY of REVERB via de GA-FC hebt uitgeschakeld, dan moet u eerst de overeenkomstige knop op OFF zetten om de [EFX]-, [DELAY]- of [REVERB]-knoppen van de versterker zelf opnieuw in werking te stellen.

De expressiepedalen gebruiken

Door expressiepedalen aan te sluiten (Roland EV-5, BOSS FV-500L, BOSS FV-500H; afzonderlijk verkocht) kunt u het ingangsvolume en het mastervolume wijzigen via de pedalen.

Expressiepedalen

Aansluiting	Uitleg
INPUT VOL	Wijzigt het ingangsvolume.* Het ingangsvolume dat wordt gecontroleerd door het expressiepedaal aangesloten op deze aansluiting kan niet worden gewijzigd vanaf het paneel.
MASTER VOL	Wijzigt het mastervolume. Dit stelt u in staat om volumewijzigingen te gebruiken als uitvoeringstechniek of om uw instrument te dempen.* Het mastervolume dat wordt gecontroleerd door het expressiepedaal aangesloten op deze aansluiting, is verschillend van dat van de [MASTER]-regelaar op het paneel.

Het MINIMUM VOLUME van een expressiepedaal instellen

Met de [MINIMUM

VOLUME]-regelaar van een expressiepedaal kunt u de waarde instellen voor wanneer het pedaal helemaal omhoog staat (laagste waarde).

* Gebruik alleen de gespecificeerde expressiepedalen (Roland EV-5, BOSS FV-500L, BOSS FV-500H; afzonderlijk verkocht). Door andere expressiepedalen aan te sluiten, riskeert u defecten en/of schade aan het apparaat te veroorzaken.

Memory/FC-voorrangsmodus (EFX, DELAY, REVERB aan/uit)

U kunt bepalen hoe EFX, DELAY en REVERB zullen werken wanneer u van kanaal verandert.

* De gewijzigde instelling wordt opgeslagen, zelfs wanneer u het apparaat uitschakelt.

Voorrangsmodus voor geheugen (fabrieksinstelling)

Wanneer u SOLO selecteert, krijgen de opgeslagen aan/uit-instellingen voorrang.

Om deze instelling te maken

Zet het toestel aan terwijl u de [JC CLEAN]-knop van de CUBE ingedrukt houdt.

* Houd de knop ingedrukt tot alle leds knipperen.

FC-voorrangsmodus

De aan/uit-statusen van de GA-FC krijgen altijd voorrang wanneer u van kanaal wisselt.

Om deze instelling te maken

Zet het toestel aan terwijl u de [LEAD]-knop van de CUBE ingedrukt houdt.

* Houd de knop ingedrukt tot alle leds knipperen.

De stroom in-/uitschakelen

* Zodra alles correct is aangesloten (p. 4–p. 9) volgt u de onderstaande procedure om de stroom in te schakelen. Als u de apparatuur in de verkeerde volgorde inschakelt, kan dit defecten of beschadigingen veroorzaken.

1. Zorg ervoor dat de [MASTER]-regelaar van de CUBE en het volume van alle op de CUBE aangesloten apparatuur op 0 staan.

* Zet de [MASTER]-regelaar op 0 vooraleer u iets aansluit op de INPUT-aansluiting of de i-CUBE LINK/AUX IN-aansluiting van de CUBE.

1. Schakel alle apparaten in die op de INPUT-aansluiting en de i-CUBE LINK/AUX IN-aansluiting van de CUBE zijn aangesloten.

2. Schakel de CUBE in.

* Zorg er altijd voor dat het volume op nul staat voordat u het apparaat in-/uitschakelt. Zelfs als het volume volledig op nul staat, kunt u nog geluid horen wanneer u het apparaat in- of uitschakelt. Dit is echter normaal en wijst niet op een defect.

* Dit apparaat is uitgerust met een beveiligingscircuit. Na het inschakelen van het apparaat duurt het even (enkele seconden) voordat het apparaat normaal werkt.

1. Schakel de apparaten in die zijn aangesloten op de LINE OUT-aansluiting ( alleen CUBE-80GX ) en de RECORDING OUT/PHONES-aansluiting.

2. Wijzig het volume van de apparaten.

Verlaag, voordat u het apparaat uitschakelt, het volume van alle apparaten in uw systeem en SCHAKEL de apparaten UIT in de omgekeerde volgorde dan waarin u ze hebt ingeschakeld.

* Om de stroom volledig uit te schakelen, schakelt u eerst het apparaat uit en trekt u vervolgens het netsnoer uit het stopcontact. Raadpleeg "Trek de stekker uit het stopcontact om de stroom naar het apparaat volledig uit te schakelen" (p. 2).

SOLO gebruiken

De [SOLO]-knop (MEMORY-knop) kan de instellingen van alle regelaars behalve de [MASTER]-regelaar opslaan, samen met ofwel de [JC CLEAN]-instellingen, ofwel de [LEAD]-instellingen.

De paneelinstellingen opslaan

Hier vindt u informatie over hoe u de huidige regelaarinstellingen kunt opslaan.

OPMERKING

- Wanneer u deze procedure uitvoert, gaan de eerder opgeslagen instellingen verloren.

- De opgeslagen instellingen kunnen verloren gaan wanneer u de CUBE binnenbrengt voor onderhoud, wanneer er zich een defect voordoet of wanneer het apparaat verkeerd wordt bediend. Noteer belangrijke instellingen zodat u niet voor verrassingen komt te staan wanneer ze verloren gaan. Roland aanvaardt geen verantwoordelijkheid voor het verlies van instellingen, noch voor schade die eruit kan voortkomen.

De instellingen voor JC CLEAN opslaan

1. Selecteer JC CLEAN en stel de regelaars in als gewenst.

2. Houd de [SOLO]-knop (MEMORY) enkele seconden ingedrukt.

Het SOLO-lampje (MEMORY) zal knipperen.

Eenmaal de instellingen opgeslagen zijn, zal het lampje stoppen met knipperen en blijven branden, en zal SOLO geselecteerd zijn.

CUBE-20GX

CUBE-40GX

CUBE-80GX

De instellingen voor LEAD opslaan

1. Selecteer LEAD en stel de regelaars in als gewenst.

2. Houd de [SOLO]-knop (MEMORY) enkele seconden ingedrukt.

Het SOLO-lampje (MEMORY) zal knipperen.

Eenmaal de instellingen opgeslagen zijn, zal het lampje stoppen met knipperen en blijven branden, en zal SOLO geselecteerd zijn.

CUBE-20GX

CUBE-40GX

CUBE-80GX

Opgeslagen instellingen oproepen

Hier vindt u informatie over het oproepen van de kanaal- en regelaarposities (instellingen).

1. Druk op de [SOLO]-knop (MEMORY) zodat deze oplicht.

* Wanneer u regelaars beweegt na het oproepen van de instellingen uit het geheugen, zullen de instellingen wijzigen naar de posities van de regelaars.

* Wanneer u een regelaar bedient, zal het SOLO-lampje kort oplichten wanneer de regelaarpositie overeenkomt met de opgeslagen instelling.

SOLO wijzigen en opslaan

1. Selecteer SOLO en stel de regelaars in als gewenst.

2. Houd de [SOLO]-knop (MEMORY) enkele seconden ingedrukt.

Het SOLO-lampje (MEMORY) zal knipperen.

Zodra de instellingen zijn opgeslagen, zal het lampje stoppen met knipperen en blijven branden.

De stemfunctie gebruiken

CUBE-versterkers zijn uitgerust met een stemfunctie. U kunt deze functie gebruiken voor handmatig stemmen en voor chromatisch stemmen.

* Gebruik handmatige stemming als de snaren erg ontstemd zijn (zoals na het vervangen van snaren).

* De afbeelding toont de CUBE-80GX

Handmatig stemmen

1. Druk op de [TUNER]-knop.

Het apparaat gaat in de stemmodus en de [TUNER]-knop licht op.

* Er zal geen geluid worden uitgestuurd via de luidspreker of de aansluitingen.
* Het geluid dat via de i-CUBE LINK/AUX IN-aansluiting binnenkomt, wordt wel uitgestuurd.

2. Gebruik de TYPE-schakelaar om de snaar te selecteren die u wilt stemmen.

Regelaarstand Snaar (nootnaam)
7B	Open zevende snaar van een zevensnarige gitaar (B)
6Eb	Open zesde snaar (halve toon lager) (E)b
6E Open zesde snaar (E)
5A Open vijfde snaar (A)
4D Open vierde snaar (D)
3G Open derde snaar (G)
2B Open tweede snaar (B)
1E Open eerste snaar (E)
Ab	Open vijfde snaar (halve toon lager) (A)b
Abb	Open vijfde snaar (hele toon lager) (G)

* De referentietoonhoogte is A = 440 Hz. Deze kan niet worden gewijzigd.

3. Speel een enkele noot op de open snaar die u wilt stemmen.

Stem de snaar totdat het groene lampje brandt.

* Het rode lampje knippert als de toonhoogte helemaal niet klopt.

4. Als u klaar bent met stemmen drukt u opnieuw op de [TUNER]-knop.

Chromatisch stemmen

Als u gedurende minstens een seconde op de [TUNER]-knop drukt, licht de [TUNER]-knop op en kunt u het apparaat gebruiken als een "chromatisch stemapparaat". Hierbij wordt de naam van de noot die de gespeelde noot het dichtste benadert automatisch bepaald.

Zoals bij handmatig stemmen kunt u bij chromatisch stemmen één enkele noot op de snaar spelen die u wilt stemmen. Stem de snaar totdat het groene lampje brandt.

i-CUBE LINK gebruiken

"i-CUBE LINK" laat u toe de meegeleverde minikabel (4-polig) te gebruiken om uw iPad/iPhone aan te sluiten zodat er audio van de iPad/iPhone kan worden weergegeven terwijl het geluid van uw gitaar, dat ook wordt weergegeven op de CUBE, naar de iPad/iPhone wordt gestuurd.

Deze functie laat u toe een iPad/iPhone app te gebruiken om het geluid van uw gitaar op te nemen en af te spelen.

* Wanneer u alleen het geluid wilt horen dat binnenkomt van de iPad/iPhone, zet dan de [VOLUME]-regelaar van elk kanaal op nul.

Raadpleeg de Roland-website voor details over i-CUBE LINK en over iPhone/iPad apps die gebruik kunnen maken van i-CUBE LINK.

http://www.roland.com/

De fabrieksinstellingen herstellen

Hier vindt u informatie over hoe de instellingen opgeslagen in de CUBE hersteld kunnen worden naar de fabrieksinstellingen (fabrieksinstellingen herstellen).

1. Schakel de stroom in terwijl u de [LEAD]-knop en de [SOLO]-knop (MEMORY) ingedrukt houdt.

• Alle lampjes zullen knipperen en de in SOLO opgeslagen instellingen zullen terugkeren naar de fabrieksinstellingen.
• De CUBE zal terugkeren naar de geheugenvoorrangsmodus (p. 9) ( alleen CUBE-40GX/80GX ).

Voorbeeldinstellingen (CUBE-20GX)

Extreme

Dit is een extreem geluid met een intense vervorming.

Dit is een high-gain-geluid met heel wat vermogen in de lage tonen en snedigheid in de hoge tonen.

U verkrijgt variaties in het geluid door de [MIDDLE]-regelaar te draaien.

Als u HEAVY OCTAVE inschakelt, verkrijgt u een nog grotere vervorming in de lage tonen.

Space Clean

Dit is een transparant geluid dat gebruikmaakt van ruimtelijke effecten.

Hierbij wordt chorus, een lange delay en galm toegevoegd aan het op de JC-120 gemodelleerde JC CLEAN-geluid.

Als u deze instelling gebruikt met een gitaar die is voorzien van single coil elementen, verkrijgt u prachtig klinkende arpeggio's en akkoorden.

Afhankelijk van de frase die wordt gespeeld, kan het handig zijn de delay-tijd van het delay-geluid ietwat trager in te stellen dan het tempo van de frase.

Power Grunge

Dit produceert een hevige vervorming met veel hoge tonen en een ruwe textuur.

Als u de [GAIN]-regelaar instelt om een buitensporige vervorming van de gitaar te voorkomen, verkrijgt u een gitaargeluid met heldere flageoletten en krachtige akkoorden.

U kunt ook het FLANGER-effect toevoegen om een geluid te verkrijgen met een krachtig, wervelend geluid zoals het geluid van een straaljager.

Bovendien resulteert het gebruik van het voorste element van de gitaar en het verhogen van de [GAIN]- en [MIDDLE]-regelaars in een vette leadklank met een lange sustain.

Alternative Metal

Het perfecte geluid voor zware, scherpe riffs.

Selecteer de high-gain METAL STACK en gebruik vervolgens de equalizer om nog meer boost te geven aan de lage tonen.

Wanneer dit effect wordt gebruikt met een dubbelspoelelement bij de brug, verkrijgt u een extreem vervormingseffect.

U kunt bovendien een lange delay toevoegen om dit effect te gebruiken voor een leadklank met een lange sustain.

Voorbeeldinstellingen (CUBE-40GX/CUBE-80GX)

* Raadpleeg "DELAY" (p. 6) voor meer informatie over het instellen van de delay-tijd.

Extreme

CUBE-40GXCUBE-80GX

Dit is een extreem geluid met een intense vervorming.

Dit is een high-gain-geluid met heel wat vermogen in de lage tonen en snedigheid in de hoge tonen.

U verkrijgt variaties in het geluid door de [MIDDLE]-regelaar te draaien.

Als u HEAVY OCTAVE inschakelt, verkrijgt u een nog grotere vervorming in de lage tonen.

Space Clean

Dit is een transparant geluid dat gebruikmaakt van ruimtelijke effecten.

Gebruik de op de Roland JC-120 gebaseerde JC CLEAN-versterker, en voeg chorus, een lange delay en galm toe.

Als u deze instelling gebruikt met een gitaar met single coil elementen, verkrijgt u prachtig klinkende arpeggio's en akkoorden met een mooie resonantie. Als u een gitaar met dubbelspoelementen gebruikt op de CUBE-80GX, zet dan de [BRIGHT]-knop op ON om een helder, open geluid te krijgen.

De delay-tijd instellen op een waarde waardoor u het delay-geluid hoort net voor het tempo van de gespeelde frase levert een voller geluid op.

Surf Line

CUBE-40GXCUBE-80GX

Dit geluid is perfect voor de surfmuziek die erg populair was in de jaren '60.

Het gebruik van deze instelling met een gitaar met single coil elementen zorgt voor een snedig geluid.

Het toepassen van een diepe veergalm en het gebruik van een gedempte aanslag met chromatische nootsequenties (gedempte aanslag met glissando's) produceert het klassieke surfgeluid.

Rockabilly Slap

Dit is het teruggekaatste echogeluid dat wordt gebruikt in rockabilly en country.

De BLACK PANEL-versterker produceert een zuiver geluid dat tegelijk helder en warm is, met krachtige midden- en hoge tonen, ondersteund door een stevige bas.

Door de lage en hoge tonen prominenter te maken terwijl u ze in balans houdt, en tevens wanneer de situatie dit vereist ook nog eens de middentonen wat onderdrukt, kunt u de prachtige resonantie van de gitaar nog beter tot zijn recht doen komen.

Het geluid van een gitaar met single coil elementen met zware tremolo en galm is ook erg kenmerkend.

Loud Metal

Dit geluid produceert zware galm in de lage tonen wanneer de bassnaren gedempt worden aangeslagen, en een weidse sustain wanneer akkoorden worden gespeeld.

Wanneer u speelt met een dubbelspoelelement in brugpositie produceert dit nog meer vervorming. U kunt het geluid zelfs nog zwaarder maken door het gebruik van "drop tuning" (een of meerdere snaren lager stemmen) of nog andere instellingen.

Wanneer u de vervorming nog snediger wilt maken op de CUBE-80GX, draai de [PRESENCE]-regelaar dan omhoog. Als u dit als leadgeluid gebruikt, kunt u een vetter geluid met sustain verkrijgen door de middentonen te versterken en een lange delay in te stellen.

Dynamic Style

De DYNA AMP is een originele versterker die de relatieve aanslagintensiteit gebruikt om veranderingen in vervormingsintensiteit te creëren. Stel eerst de [GAIN]-regelaar zo in dat u een zuivere toon verkrijgt wanneer u zacht aanslaat en zware vervorming verkrijgt wanneer u hard aanslaat. Nu resulteert het spelen van arpeggio's met lichte aanslag gecombineerd met hard aangeslagen akkoorden en solo's in een gitaargeluid met een enorme dynamiek.

Zet nu de middentonen lager en zet de lage tonen en de presence hoger om een breder en opener geluid te creëren op de CUBE-80GX. Dit gebruiken in combinatie met de effecten, de delay en de galm creëert een geluid met een nog grootser gevoel.

CUBE-20GX

CUBE-40GX

CUBE-80GX: gitaarversterker

	CUBE-20GX CUBE-40GX CUBE-80GX
Nominaal uitgangsvermogen	20 W 40 W 80 W
Nominaal ingangsniveau (1 kHz)	INPUT: -10 dBu INPUT: -10 dBu INPUT: -10 dBu
	i-CUBE LINK/AUX IN: -10 dBu i-CUBE LINK/AUX IN: -10 dBu i-CUBE LINK/AUX IN: -10 dBu
Ingangsimpedantie INPUT:	1 M ohm INPUT: 1 M ohm INPUT: 1 M ohm
Luidspreker	20 cm (8 inch) x 1	25 cm (10 inch) x 1	30 cm (12 inch) x 1
Bedieningselementen	POWER-schakelaarJC CLEAN-knopLEAD-knopSOLO-knop (MEMORY-knop)TUNER-knopBASS-regelaarMIDDLE-regelaarTREBLE-regelaarEFX-regelaar (CHORUS, FLANGER, PHASER, TREMOLO, HEAVY OCTAVE)DELAY-regelaar (WARM, CLEAR)REVERB-regelaar (SPRING/PLATE)MASTER-regelaar	POWER-schakelaarJC CLEAN-knopLEAD-knopSOLO-knop (MEMORY-knop)TUNER-knopTAP-knopBASS-regelaarMIDDLE-regelaarTREBLE-regelaarEFX-regelaar (CHORUS, FLANGER, PHASER, TREMOLO, HEAVY OCTAVE)DELAY-regelaar (WARM, CLEAR)REVERB-regelaar (SPRING/PLATE)MASTER-regelaar	POWER-schakelaarJC CLEAN-knopLEAD-knopSOLO-knop (MEMORY-knop)TUNER- knopTAP-knopBASS-regelaarMIDDLE-regelaarTREBLE-regelaarPRESENCE-regelaarEFX-regelaar (CHORUS, FLANGER, PHASER, TREMOLO, HEAVY OCTAVE)DELAY-regelaar (WARM, CLEAR)REVERB-regelaar (SPRING/PLATE)MASTER-regelaar
	[JC CLEAN-kanaal]VOLUME-regelaar	[JC CLEAN-kanaal]VOLUME-regelaar	[JC CLEAN-kanaal]BRIGHT-schakelaarVOLUME-regelaar
	[LEAD-kanaal]TYPE-schakelaar (ACOUSTIC SIM, OVERDRIVE, DISTORTION, METAL, METAL STACK, EXTREME)GAIN-regelaarVOLUME-regelaar	[LEAD-kanaal]TYPE-schakelaar (ACOUSTIC SIM, BLACK PANEL, DLX COMBO, BRIT COMBO, TWEED, CLASSIC STACK, METAL STACK, R-FIER STACK, EXTREME, DYNA AMP)GAIN-regelaarVOLUME-regelaar	[LEAD-kanaal]TYPE-schakelaar (ACOUSTIC SIM, BLACK PANEL, DLX COMBO, BRIT COMBO, TWEED, CLASSIC STACK, METAL STACK, R-FIER STACK, EXTREME, DYNA AMP)GAIN-regelaarVOLUME-regelaar
Lampjes	JC CLEAN, LEAD, SOLO (MEMORY), EFX, DELAY, REVERB, TUNER	JC CLEAN, LEAD, SOLO (MEMORY), EFX, DELAY, REVERB, TUNER, TAP	JC CLEAN, LEAD, SOLO (MEMORY), EFX, DELAY, REVERB, TUNER, TAP
Aansluitingen	INPUT-aansluiting: 1/4-inch jacki-CUBE LINK/AUX IN-aansluiting: 4-polige mini-jackRECORDING OUT/PHONES-aansluiting: stereo 1/4-inch jackFOOT SW (TIP: JC CLEAN/LEAD, RING: SOLO) aansluiting: 1/4-inch TRS-jackAC IN-aansluiting	INPUT-aansluiting: 1/4-inch jacki-CUBE LINK/AUX IN-aansluiting: 4-polige mini-jackRECORDING OUT/PHONES-aansluiting: stereo 1/4-inch jackFOOT SW (TIP: JC CLEAN/LEAD, RING: SOLO) aansluiting: 1/4-inch TRS-jackFOOT SW (GA-FC) aansluiting: 1/4-inch TRS-jackAC IN-aansluiting	INPUT-aansluiting: 1/4-inch jacki-CUBE LINK/AUX IN-aansluiting: 4-polige mini-jackRECORDING OUT/PHONES-aansluiting: stereo 1/4-inch jackLINE OUT-aansluiting: 1/4-inch jackFOOT SW (TIP: JC CLEAN/LEAD, RING: SOLO) aansluiting: 1/4-inch TRS-jackFOOT SW (GA-FC) aansluiting: 1/4-inch TRS-jackAC IN-aansluiting
Stroomverbruik	24 W 43 W 75 W
Afmetingen	378 (W) x 221 (D) x 384 (H) mm	409 (W) x 221 (D) x 412 (H) mm	441 (W) x 247 (D) x 433 (H) mm
Gewicht	7.6 kg	9.4 kg	14.2 kg
Accessoires	GebruikershandleidingNetsnoerMinikabel (4-polige mini-jack)	GebruikershandleidingNetsnoerMinikabel (4-polige mini-jack)GA-FC-sticker	GebruikershandleidingNetsnoerMinikabel (4-polige mini-jack)GA-FC-sticker
Optioneel (afzonderlijk verkocht)	Pedaalschakelaar (BOSS FS-5U, BOSS FS-6)	Pedaalschakelaar (BOSS FS-5U, BOSS FS-6)GA-pedaalcontroller (GA-FC)	Pedaalschakelaar (BOSS FS-5U, BOSS FS-6)GA-pedaalcontroller (GA-FC)

* 0 dBu = 0,775 Vrms
* Wegens productverbeteringen kunnen de specificaties en/of het uiterlijk van dit apparaat zonder voorafgaande kennisgeving worden gewijzigd.

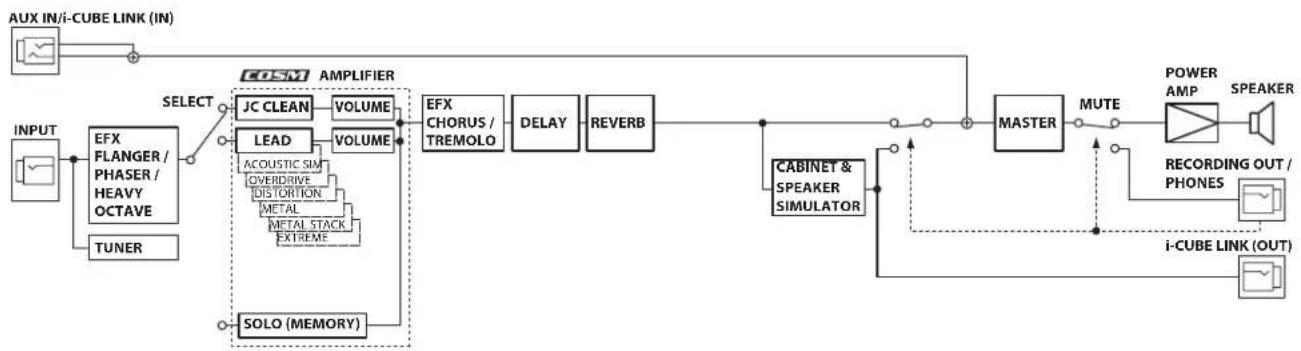

CUBE-20GX


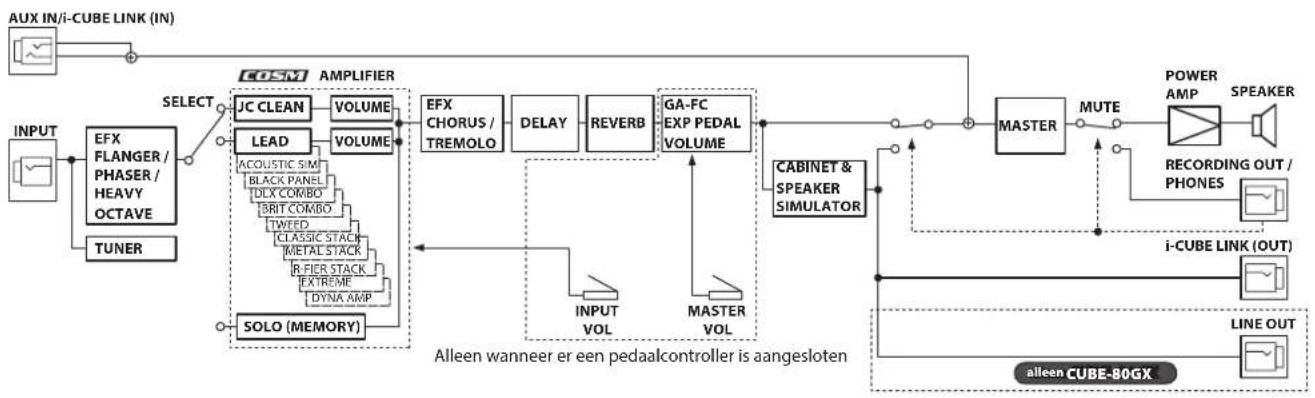

CUBE-40GX/CUBE-80GX

MEMO

Information

NL Dit symbool geeft aan dat in landen van de EU dit product gescheiden van huishoudelijk afval moet worden aangeboden, zoals bepaald per gemeente of regio. Producten die van dit symbool zijn voorzien, mogen niet samen met huishoudelijk afval worden verwijderd.
