GEBRUIKSAANWIJZING Master E4 Slide CASO

48.1 Algemeen....166

48.2 Informatie over deze gebruiksaanwijzing .....166

48.3 Waarschuwingsinstructies....167

48.4 Aansprakelijkheid 168

49.1 Gebruik volgens de voorschriften....169

49.2 Algemene veiligheidsinstructies .... 170

49.3 Gevaar bronnen....171

49.3.1 Risico van elektromagnetische velden....171

49.3.2 Brandwonden....171

49.3.3 Explosiegevaar 172

49.3.4 Brandgevaar 172

49.4.1 Gevaar door elektrische stroom....173

50 Ingebruikname 174

50.1 Veiligheidsvoorschriften 174

50.2 Leveringsomvang en transportinspectie ....174

50.3 Uitpakken....174

50.4 Verwijderen van de verpakking....175

50.5 Plaatsen 175

50.5.1 Eisen aan de plek van plaatsing 175

50.5.2 Voorkomen van frequentiestoringen 178

50.6 Elektrische aansluiting 178

51 Opbouw en functie....179

51.1 Algemeen overzicht 179

51.1.1 Aanwijzingen bij het apparaat 180

51.2 Bedieningspaneel en display....180

51.2.1 Pieptonen....181

51.2.2 Thermische beveiliging bij oververhitting 181

51.2.3 Automatische uitschakeling 181

51.3 Typeplaatje 181

52 Bediening en gebruik 182

52.1 Gebruikswijze en voordelen van inductiekookplaten182

52.2 Aanwijzingen voor kookgerei....183

52.3 Veilgheidsvoorschriften 184

52.4 Gebruik van het apparaat....185

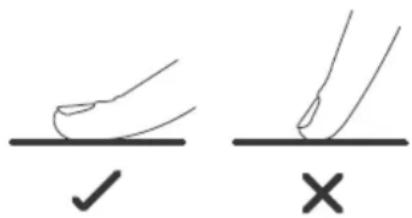

52.4.1 Bediening met Touch Control....185

52.4.2 Uitschakelen 185

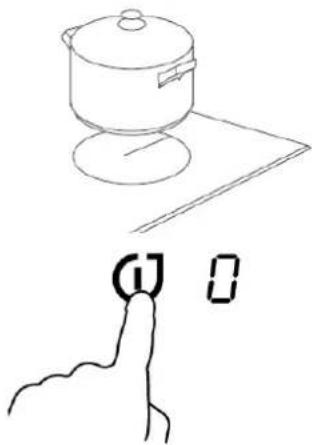

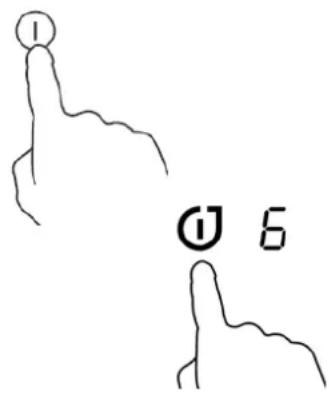

52.4.3 Inschakelen....185

52.4.4 Kookstanden....186

52.4.5 Booster 187

52.4.6 Timer....187

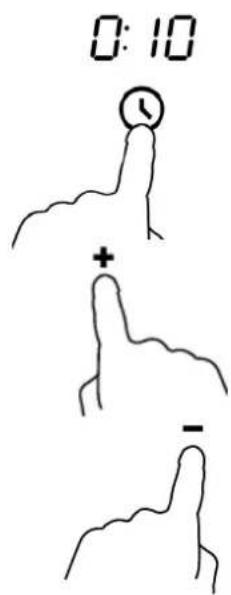

52.4.7 Timer als kookwekker: 187

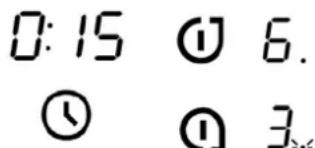

52.4.8 Timer voor meerdere kookzones 188

52.4.9 Kinderslot....189

52.4.10 Het gebruik van de speciale functies .... 189

53 Reiniging en onderhoud....190

○ Veiligheidsvoorschriften ....190

53.1 Reiniging....190
54 Storingen verhelpen 191
54.1 Veiligheidsvoorschriften 191
54.2 Storingsmeldingen....191
55 Afvoer van het oude apparaat 193
56 Garantie....193
57 Technische gegevens....194

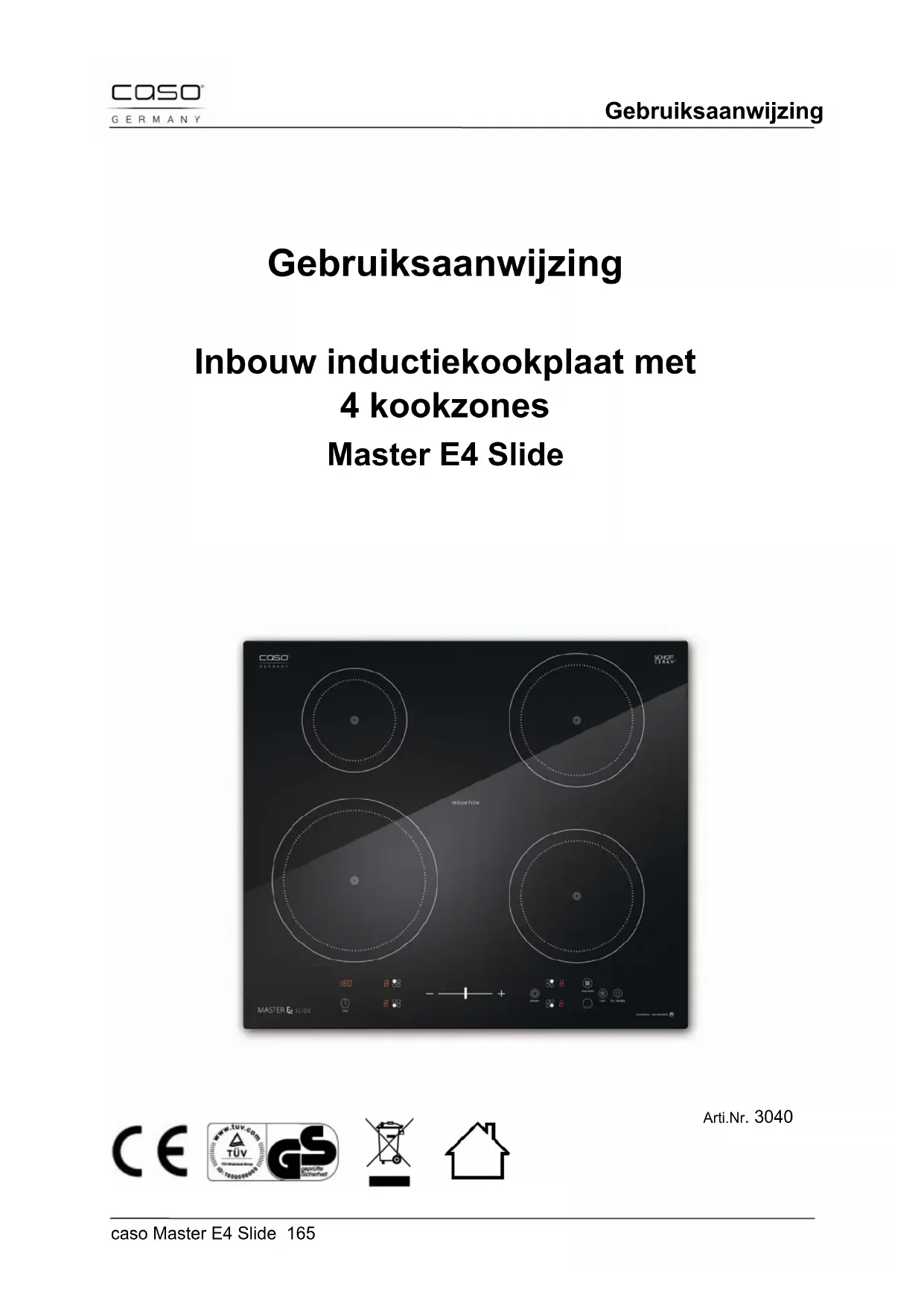

1 Allgemeines

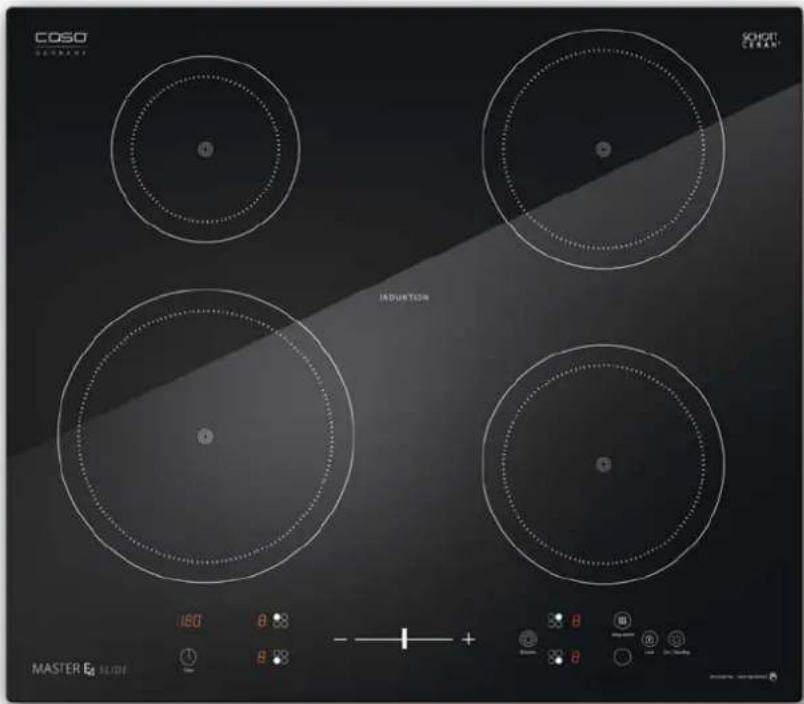

Inbouw inductiekookplaat met 4 kookzones

Master E4 Slide

COSO SCHOT GROWNEY SOCHAT CLERAM INDUCTION 120 8 8 - + + MASTER E4 SLIDE

Arti.Nr. 3040

48.1 Algemeen

Lees de hier vermelde informatie, zodat u snel vertrouwd raakt met uw apparaat en al zijn functies in volle omvang kunt gebruiken.

U heeft jaren lang plezier van uw Master E4 Slide als u hem vakkundig behandelt en onderhoudt.

Wij wensen u veel plezier met het gebruik.

48.2 Informatie over deze gebruiksaanwijzing

Deze gebruiksaanwijzing is onderdeel van de Master E4 Slide (vanaf hier 'apparaat' genoemd) en geeft u belangrijke aanwijzingen voor de ingebruikname, de veiligheid, het doelgerichte gebruik en het onderhoud van het apparaat.

De gebruiksaanwijzing moet altijd bij het apparaat voorhanden zijn en voor iedereen te lezen en te gebruiken die met de ingebruikname

bediening

oplossing van een storing en/of

reiniging

van het apparaat belast is.

Bewaar deze gebruiksaanwijzing en geef hem samen met het apparaat door aan een eventuele volgende eigenaar.

48.3 Waarschuwingsinstructies

In deze gebruiksaanwijzing worden de volgende waarschuwingsinstructies gebruikt:

⚠GEFAHR

GEVAAR

Een waarschuwing van dit gevarenniveau duidt op een dreigende, gevaarlijke situatie.

Indien de gevaarlijke situatie niet vermeden wordt, leidt deze tot de dood of zware verwondingen.

De aanwijzingen van deze waarschuwingsinstructie opvolgen om het gevaar van dood of zware verwondingen bij personen te voorkomen.

⚠️WARNUNG

WAARSCHUWING

Een waarschuwing van dit gevarenniveau duidt op een mogelijk gevaarlijke situatie.

Indien de gevaarlijke situatie niet vermeden wordt, kan dit tot zware verwondingen leiden.

▶ De aanwijzingen van deze waarschuwingsinstructie opvolgen om verwondingen bij personen te voorkomen.

▲VORSICHT

VOORZICHTIG

Een waarschuwing van dit gevarenniveau duidt op een mogelijk gevaarlijke situatie.

Indien de gevaarlijke situatie niet vermeden wordt, kan dit tot lichte of matige verwondingen leiden.

▶ De aanwijzingen van deze waarschuwingsinstructie opvolgen om verwondingen bij personen te voorkomen.

HINWEIS

TIP

Een tip duidt op extra informatie, die de omgang met het apparaat lichter maakt.

48.4 Aansprakelijkheid

Alle in deze gebruiksaanwijzing aanwezige technische informatie, gegevens en instructies voor installatie, ingebruikname en onderhoud beantwoorden aan de laatste stand bij het in druk gaan en vinden plaats met inachtneming van onze tot nu toe opgedane ervaringen en kennis naar een geweten.

Aan de informatie, afbeeldingen en beschrijvingen in deze gebruiksaanwijzingen kunnen geen rechten worden ontleend.

De fabrikant is niet aansprakelijk voor schaden op grond van:

• Niet-naleving van de gebruiksaanwijzing
• Niet volgens de voorschriften geldend gebruik
• Ondeskundige reparaties
• Technische veranderingen
• Toepassing van niet goedgekeurde onderdelen

Vertalingen worden naar beste weten uitgevoerd. Wij zijn niet verantwoordelijk voor vertaalfouten, ook niet in het geval dat de vertaling door ons of in opdracht van ons is gemaakt. Bindend blijft alleen de oorspronkelijke Duitse tekst.

48.5 Auteurswet

Dit documentatiemateriaal is auteursrechtelijk beschermd.

Alle rechten, ook die van de fotomechanische reproductie, de verveelvoudiging en de verbreiding door bijzondere handelswijzen (bijvoorbeeld gegevensverwerking, informatiedragers en datanetwerken), ook ten dele, zijn de firma Braukmann GmbH voorbehouden.

Inhoudelijke en technische veranderingen voorbehouden.

49 Veiligheid

In dit hoofdstuk krijgt u belangrijke veiligheidsinstructies betreffende de omgang met het apparaat.

Dit apparaat beantwoordt aan de voorgeschreven veiligheidsvoorschriften. Een ondeskundig gebruik kan echter tot materiële schade en schade aan personen leiden.

49.1 Gebruik volgens de voorschriften

Dit apparaat is alleen voor het gebruik in het huishouden in een gesloten ruimte ter

bestemd voor het opwarmen, koken en bakken van levensmiddelen.

Gebruik uitsluitend pannen met een bodem, die geschikt is voor inductie.

bestemd. Een ander of er van afwijkend gebruik geldt als niet volgens de voorschriften.

⚠️WARNUNG

WAARSCHUWING

Gevaar door gebruik niet volgens de voorschriften!

Bij onreglementair gebruik van het apparaat en/of gebruik op een andere wijze kunnen gevaren ontstaan.

• Het apparaat uitsluitend volgens de voorschriften gebruiken.
• De in deze gebruiksaanwijzing beschreven handelswijzen in acht nemen.

Aanspraken van welke aard dan ook wegens niet reglementair gebruik zijn uitgesloten. Het risico draagt alleen de gebruiker.

49.2 Algemene veiligheidsinstructies

HINWEIS

TIP

Houdt u zich voor een veilige omgang met het apparaat aan de volgende algemene veiligheidsinstructies:

▶ De installatie mag alleen door gekwalificeerde vakmensen uitgevoerd worden.
▶ Controleer het apparaat voor de ingebruikname op aan de buitenkant zichtbare schaden. Neem een beschadigd apparaat niet in gebruik.
Bij beschadiging van de voedingskabel moet een nieuwe voedingskabel door een erkende vakman geïnstalleerd worden.
▶ Personen, die vanwege hun lichamelijke, geestelijke of motorische vermogen niet in de positie verkeren om het apparaat veilig te bedienen, mogen het apparaat alleen onder toezicht of op aanwijzing van een verantwoordelijke persoon gebruiken.
▶ Laat uw kinderen alleen onder toezicht gebruik maken van het apparaat.
▶ Reparaties mogen alleen uitgevoerd worden door gekwalificeerd vakpersoneel dat door de fabrikant is geschoold. Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.
▶ Een reparatie van het apparaat tijdens de garantieperiode mag alleen door een door de fabrikant geautoriseerde servicedienst uitgevoerd worden, anders vervalt bij een volgende schade de aanspraak op garantie.
▶ Defecte onderdelen mogen alleen tegen originele vervangende onderdelen omgewisseld worden. Alleen bij die onderdelen is gegarandeerd dat ze aan de veiligheidseisen voldoen.
▶ Trek niet aan het aansluitsnoer en hou het apparaat niet vast aan het aansluitsnoer.
▶ Het apparaat niet in water of andere vloeistoffen onderdompelen, niet in de vaatwasmachine zetten.

49.3 Gevaar bronnen

49.3.1 Risico van elektromagnetische velden

⚠️WARNUNG

WAARSCHUWING

Door de werking van het apparaat als gevolg magnetische velden kan schade veroorzaken.

Neem de volgende voorzorgsmaatregelen:

▶ Personen mit gesteigerter Elektrosensibilität sollten sich nicht länger als nötig in unmittelbarer Nähe des Gerätes aufhalten.
▶ Mensen met een verhoogde elektrische gevoeligheid moet niet langer dan noodzakelijk verblijf in de onmiddellijke nabijheid van het apparaat.
▶ Mensen met pacemakers of geïmplanteerde drugs pomp moet in overleg met de onzekerheid over het veilig gebruik van het apparaat met uw arts.
Plaats en niet in de Buurt van inductiekookplaat inrichting van de voorwerpen makkelijk op magneetvelden reagens (BV radio, televisie, computers, cassetterecorders, etc.).
▶ Stel de pan op de kookplaat in het midden. Zonneweringen de bodem van de pot zo ver mogelijk van het elektromagnetische veld.
▶ Verwijder alle deksels op het apparaat.

49.3.2 Brandwonden

⚠️WARNUNG

WAARSCHUWING

Het verwarmde met het koken product en het apparaat dat wordt gebruikt kookgerei en het oppervlak van het apparaat kan zeer heet zijn.

Neem de volgende voorzorgsmaatregelen om zichzelf of anderen niet te branden of schroeien

▶ Bescherm uw handen tijdens het werken op het apparaat of hete pannen met warmte-isolerende handschoenen, pannenlappen of iets dergelijks.
Zet geen keukengerei, koken of pan deksel, mes of andere metalen voorwerpen op de kookplaat. Als het apparaat is ingeschakeld, deze objecten zijn zeer heet.
▶ Raak het hete oppervlak van de keramische veld. De inductiekookplaat zelf tijdens het kookproces, geen warmte. De temperatuur van de pan wordt verwarmd, maar de hete plaat.

49.3.3 Explosiegevaar

Bij ondeskundig gebruik van het apparaat bestaat explosiegevaar door ontsteking van de inhoud.

Neemt u de volgende veiligheidsvoorschriften in acht om explosiegevaar te voorkomen:

▶ Verwarm nooit voedsel of vloeistoffen in gesloten containers, zoals Blikjes. Als gevolg van de daaruit voortvloeiende druk kan barsten van de tank. Een blikje wordt verwarmd op zijn best, door het openen en is in een pot gevuld met water.

49.3.4 Brandgevaar

Bij ondeskundig gebruik van het apparaat bestaat brandgevaar.

Neemt u de volgende veiligheidsvoorschriften in acht om brandgevaar te voorkomen:

▶ Verwijder tijdens het gebruik, alle brandbare voorwerpen (zoals schoonmakers, spuitbussen, ovenwanten, theedoeken, etc.) uit de onmiddellijke nabijheid van het apparaat.
▶ Vermijd een langdurige oververhitting van oliën en vetten. Oververhitte olie of vet kan snel vlam vatten.
▶ Doe een lege pot niet op de kookplaat!

HINWEIS TIP

Als er een brand op een kookplaat, gaat u als volgt:

♦ Schakel (indien nodig schakel de zekering).
◆ U stik de vlammen met een grote pot deksel, een plaat of een vochtige theedoek.
NIET HELDER WATER! Na de brand is geblust, laat afkoelen keukenapparatuur en bieden voldoende frisse lucht.

49.4.1 Gevaar door elektrische stroom

⚠GEFAHR

GEVAAR

Levensgevaar door elektrische stroom!

Bij contact met onder stroom staande snoeren of constructieonderdelen bestaat levensgevaar!

Neemt u de volgende veiligheidsvoorschriften in acht om een dreiging van elektrische stroom te voorkomen:

▶ De installatie mag alleen door gekwalificeerde vakmensen uitgevoerd worden.
▶ Trek nooit aan het snoer, maar de stekker in om het scheiden van de macht.
▶ Voordat u de lamp van de interne licht is, schakelt het apparaat uit en trek de stekker uit het stopcontact.
Bij beschadiging van de voedingskabel moet een speciale voedingskabel door een door de fabrikant aangewezen vakkracht geïnstalleerd worden.
Neem het apparaat niet in gebruik als de voedingskabel of de stekker beschadigd is, als het niet naar behoren functioneert, als het beschadigd is of op de grond is gevallen. Als de voedingskabel beschadigd is, moet deze door de fabrikant of zijn servicedienst of een soortgelijk gekwalificeerde persoon vervangen worden, om zo gevaren te voorkomen.
▶ Opent u in geen enkel geval de behuizing van het apparaat. Zodra van spanning voorziene aansluitingen aangeraakt worden en de elektrische en mechanische structuur veranderd worden, dan bestaat het gevaar van een elektrische schok. Bovendien kunnen hierdoor storingen in het functioneren optreden.
▶ Trek niet aan het aansluitsnoer en hou het apparaat niet vast aan het aansluitsnoer.
▶ Het apparaat niet in water of andere vloeistoffen onderdompelen, niet in de vaatwasmachine zetten.

50 Ingebruikname

In dit hoofdstuk krijgt u belangrijke informatie omtrent de ingebruikname van het apparaat. Neem de aanwijzingen in acht om gevaren en beschadigingen te voorkomen.

50.1 Veiligheidsvoorschriften

⚠️WARNUNG

WAARSCHUWING

Bij de ingebruikneming van het apparaat kan materiële schade en letsel aan personen ontstaan!

Neemt u de volgende veiligheidsvoorschriften in acht om de gevaren te voorkomen:

▶ Verpakkingsmateriaal mag niet als speelgoed gebruikt worden. Er bestaat kans op verstikking.

50.2 Leveringsomvang en transportinspectie

De Master E4 Slide wordt met de volgende onderdelen geleverd:

• Inbouw-inductiekookplaat met 4 kookzones – Master E4 Slide
  • 4 haken en 4 schroeven ter bevestiging
• Gebruiksaanwijzing

HINWEIS

TIP

▶ Controleer de levering op volledigheid en op zichtbare beschadigingen.
▶ Waarschuw de expediteur, de verzekering en de leverancier bij een onvolledige levering of bij beschadiging als gevolg van gebrekkige verpakking of als gevolg van het transport.

50.3 Uitpakken

Neem het apparaat uit de kartonnen doos en verwijder het verpakkingsmateriaal.

50.4 Verwijderen van de verpakking

De verpakking beschermt het apparaat tegen transportschade. De verpakkingsmaterialen zijn uitgezocht vanuit milieuvriendelijke en verwijderingtechnische gezichtspunten en daarom recyclebaar

Het terugbrengen van de verpakking in de materiaalkringloop bespaart grondstoffen en verkleint de afvalhoop. Lever niet meer benodigd verpakkingsmateriaal in bij een afvalbrengstation, dat zorgdraagt voor de recycling.

HINWEIS

TIP

Bewaar indien mogelijk het originele verpakkingsmateriaal gedurende de garantieperiode, zodat u het apparaat indien nodig weer volgens de voorschriften kunt inpakken.

50.5 Plaatsen

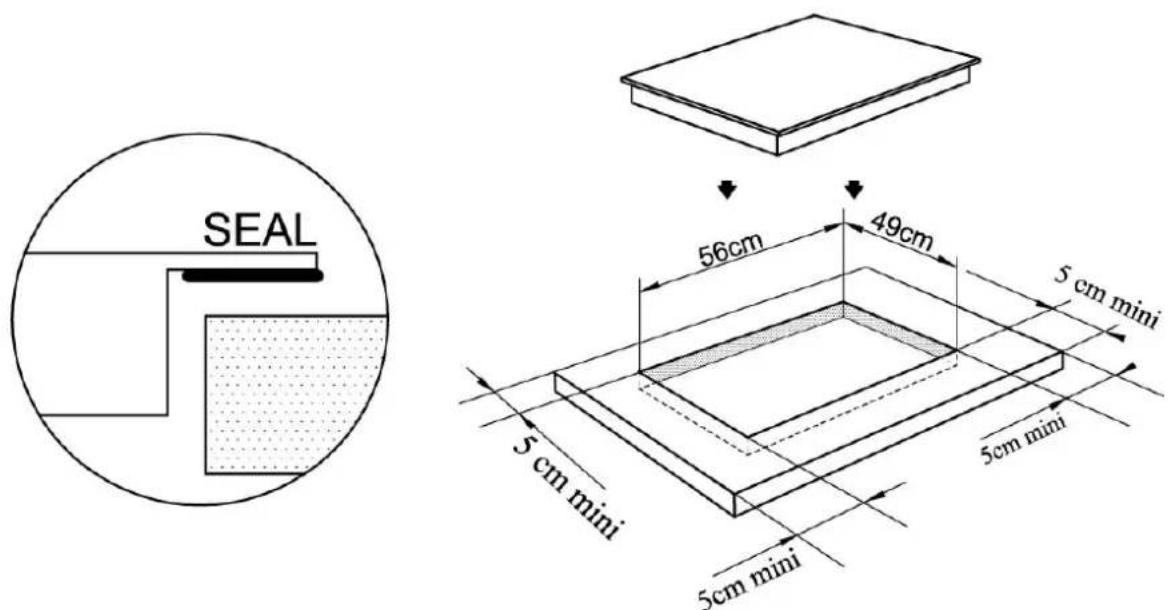

50.5.1 Eisen aan de plek van plaatsing

Voor een veilig en foutloos functioneren van het apparaat moet de plek waar het apparaat komt te staan aan de volgende eisen voldoen:

• Het apparaat is voor inbouw bestemd.
• De wand achter het apparaat en de zone boven het apparaat moeten hittebestendig zijn. De afstand tussen kookplaat en de kasten die zich daar boven bevinden, moet minstens 760 mm. bedragen.
• Het apparaat moet neergezet worden op een vaste, vlakke, horizontale (waterpas) hittebestendige ondergrond met voldoende draagkracht voor het apparaat en het zwaarste gerecht. De dikte van het blad moet minstens 30 mm. bedragen.
• De inductiekookplaat mag niet op een ijzeren of staalhoudende ondergrond in gebruik genomen worden, omdat dit erg heet kan worden.
• Kies de plek van plaatsing dusdanig dat kinderen hete oppervlakten van het apparaat niet kunnen aanraken.
• Plaatst u het apparaat niet in een hete, natte of zeer vochtige omgeving of in de buurt van brandbare materialen.

- Plaats de inductiekookplaat niet in de buurt van apparaten en voorwerpen die makkelijk op magneetvelden reageren (bijv. koelkasten, vaatwassers, drogers, radio's, televisies, cassetterecorders, etc.).

- De inbouw en montage van dit apparaat op niet stationaire plekken (bijvoorbeeld schepen) mogen alleen door vakzaken/vakmensen uitgevoerd worden, als ze de voorwaarden voor een veilig gebruik van dit apparaat garanderen.

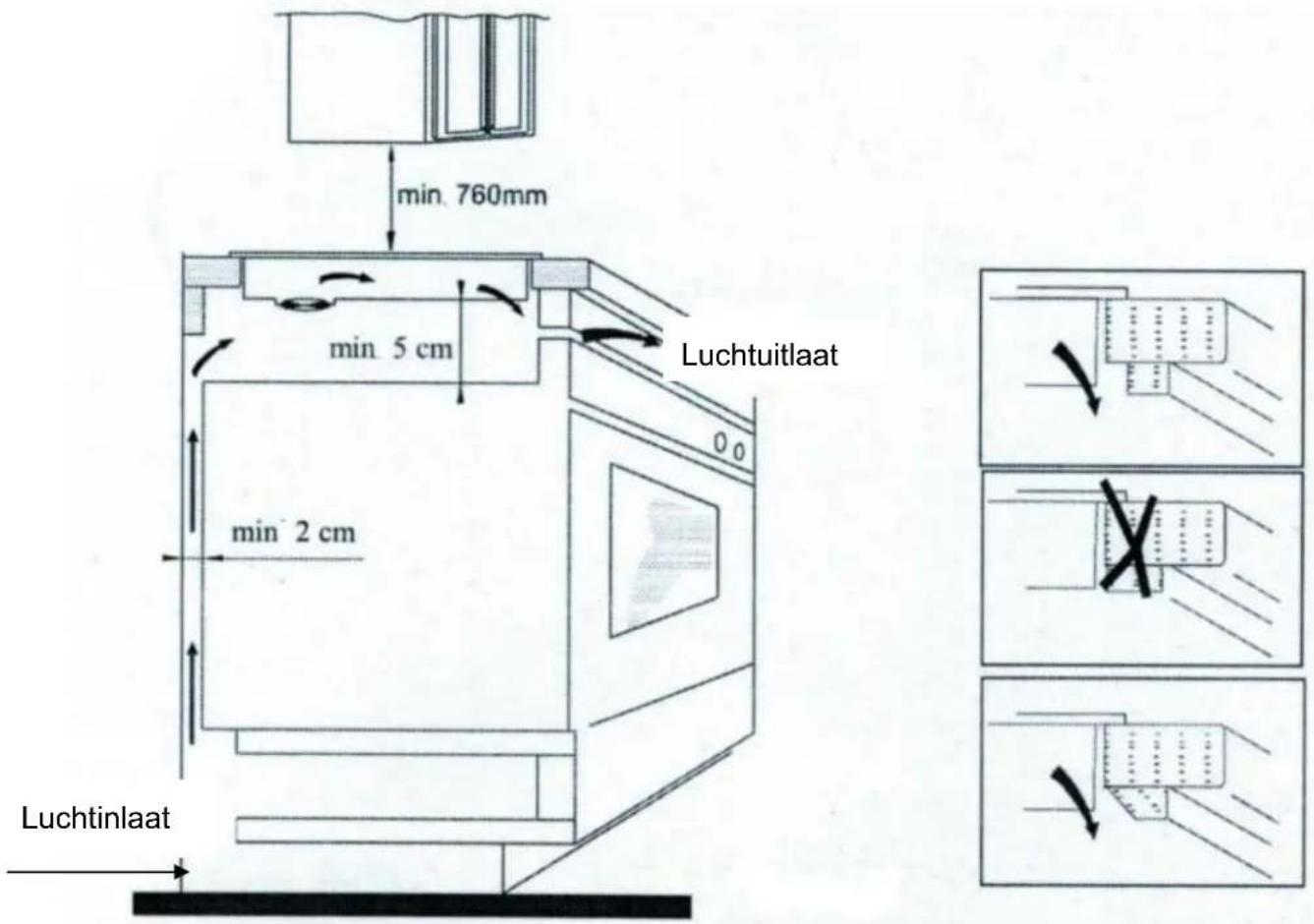

- Voor correct gebruik is voldoende luchtcirculatie vereist. Laat bij plaatsing aan alle zijden 50 mm. ruimte vrij.

- De koellucht wordt vanuit de onderkant van het apparaat aangezogen. Blokkeer geen ventilatieopeningen en dek ze ook niet af.

min. 760mm min. 5 cm Luchtuitlaat 0 0 min 2 cm Luchtinlaat

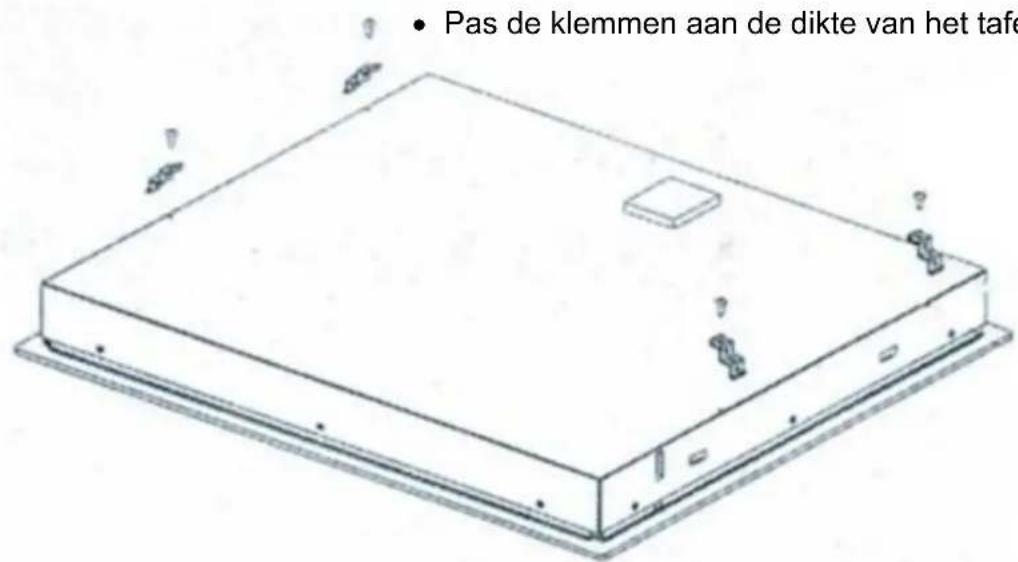

• Bevestig de kookplaat aan het tafelblad door 4 klemmen aan de onderkant van het apparaat vast te schroeven.
• Pas de klemmen aan de dikte van het tafelblad aan.

• Pas de klemmen aan de dikte van het tafe

50.5.2 Voorkomen van frequentiestoringen

Door het apparaat kunnen storingen bij radio's, televisie of soortgelijke apparaten optreden.

Door de volgende maatregelen kunnen storingen weggenomen of gereduceerd worden:

- Plaats de radio, de televisie, etc. op een zo groot mogelijke afstand van het apparaat

Gebruik voor het apparaat een ander stopcontact, zodat het apparaat en de gestoorde ontvanger van verschillende stroomketens gebruik maken.

- Gebruik een volgens de voorschriften geïnstalleerde antenne voor de ontvanger, om zeker te zijn van een goede ontvangst.

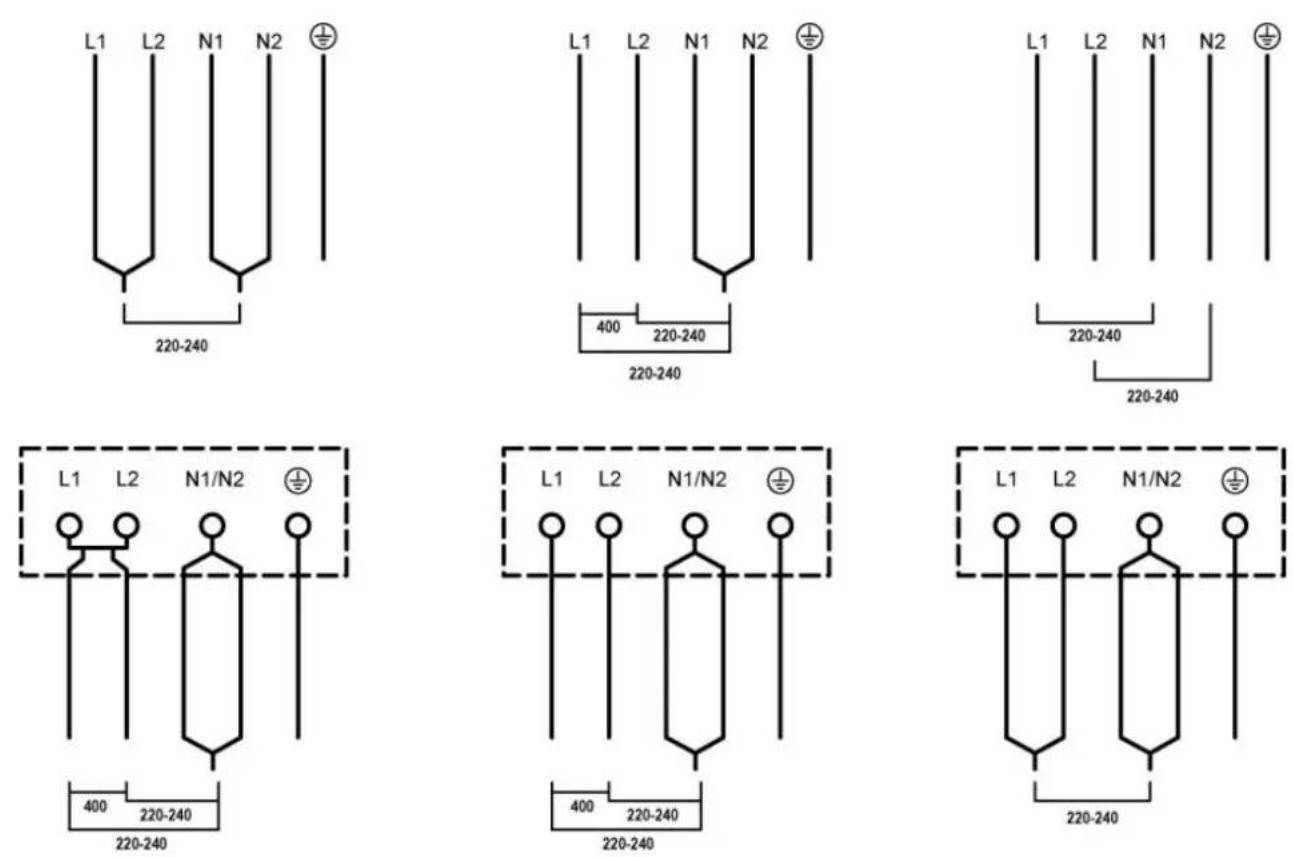

50.6 Elektrische aansluiting

Voor een veilig en feilloos gebruik van het apparaat moeten bij de elektrische aansluiting de volgende aanwijzingen in acht genomen worden:

Plaatsing van het apparaat mag uitsluitend door een vakkundig bedrijf/vakmensen (elektrospeciaalzaak) uitgevoerd worden.

51 Opbouw en functie

In dit hoofdstuk krijgt u belangrijke aanwijzingen m.b.t. de opbouw en het functioneren van het apparaat.

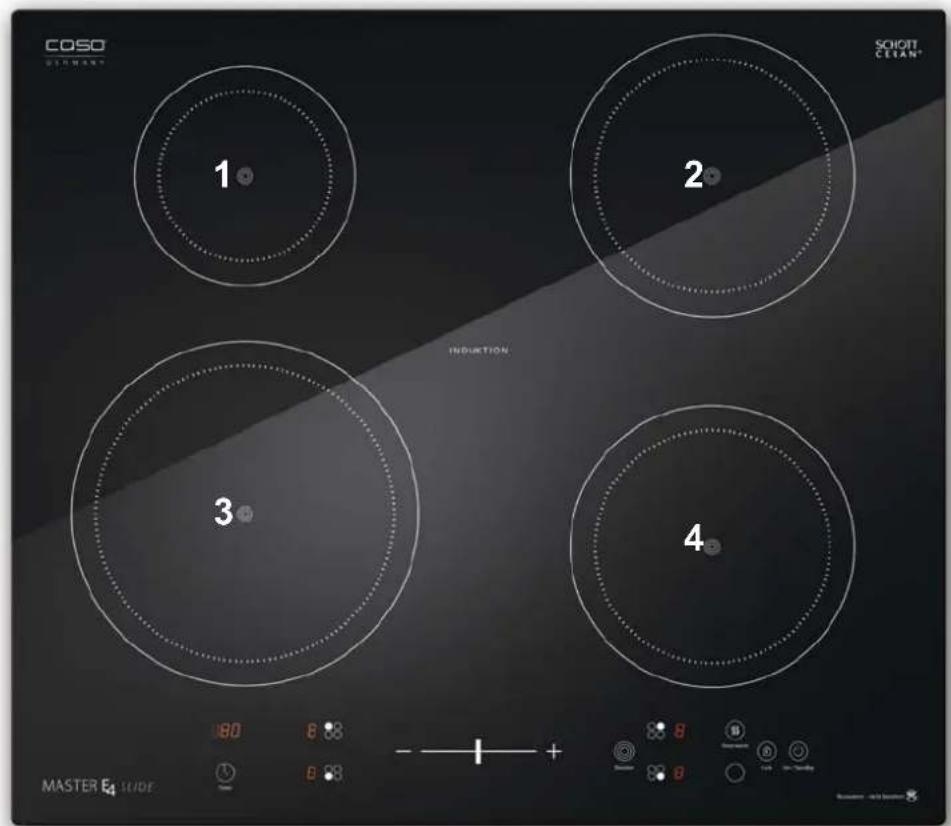

51.1 Algemeen overzicht

COSO DINEMENT 1 2 3 4 SOIOTT CERAN* INDURSION MASTER E4 SLIDE

4 Inductiekookzones

De inductiekookplaat heeft 4 kookzones.

Bij normaal gebruik van de kookstanden werken alle 4 zones onafhankelijk van elkaar en zijn ze individueel instelbaar.

Wordt voor een kookzone de booster gekozen, wordt de desbetreffende kookzone tot maximaal kookstand 2 verhoogd (1 en 3, als ook 2 en 4).

Kookzone	Max. vermogen normaal	Max. vermogen met booster
1 1500 Watt	2000 Watt
2 2200 Watt	2900 Watt
3 2200 Watt	2900 Watt
4 1500 Watt	2000 Watt

51.1.1 Aanwijzingen bij het apparaat

Restwärme

Deze aanwijzing en het verschijnen van "H" in het display dient ter waarschuwing dat de keramische plaat heet kan zijn. De inductiekookplaat zelf ontwikkelt tijdens het kookproces echter geen warmte: de temperatuur van het kookgerei verwarmt echter de kookplaat!

▲VORSICHT VOORZICHT

Verbrandingsgevaar bij hete oppervlakte!

▶ De oppervlakte van de keramische plaat niet aanraken zolang deze heet is (H verschijnt in display)
▶ Geen objecten op de hete keramische plaat neerleggen.

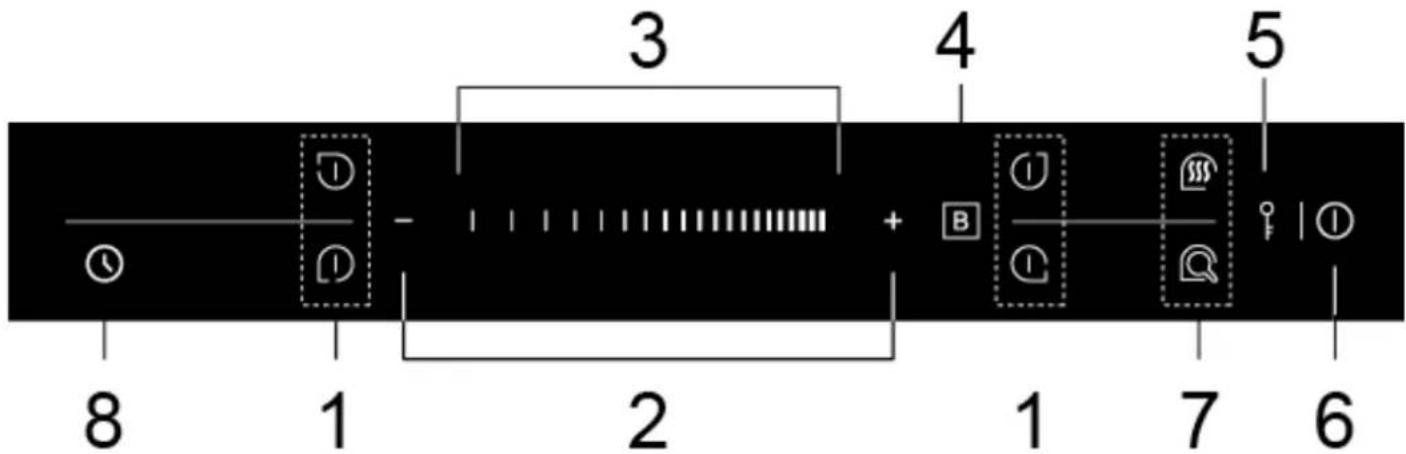

51.2 Bedieningspaneel en display

3 4 5 8 1 2 + B 1 7 6

1. Kookplaat-toets en -display
2. +/-toetsen om de kookstand / timer in te stellen
3. Schuifregelaar om de kookstand / timer in te stellen
4. Booster

5. Slot / kinderslot

6. Aan/standby

7. Speciale functies, boven: warm houden, onder: aanbraden
8. Timer

51.2.1 Pieptonen

Het apparaat geeft na inschakeling en na een foutmelding een akoestisch signaal af.

51.2.2 Thermische beveiliging bij oververhitting

Het apparaat is uitgerust met een thermische beveiliging bij oververhitting.

Wanneer de temperatuur van het apparaat de kritische grens overschrijdt, schakelt het apparaat uit veiligheidsoverwegingen de stroomtoevoer uit.

Na de afkoelperiode kan het apparaat weer uit- en ingeschakeld worden.

HINWEIS

TIP

Plaats geen lege potten en pannen op de kookplaat. Het verwarmen van een lege pan of koepepan leidt ertoe dat de thermeische beveiliging bij oververhitting wordt ingeschakeld.

51.2.3 Automatische uitschakeling

Het apparaat is uitgerust met een automatische uitschakeling. Als u vergeten bent het apparaat uit te zetten, schakelt het apparaat uit veiligheidsoverwegingen de energietoevoer uit. De tijden varieren per gekozen kookstand:

Kookstand Automatische uitschakeling na

1~3	8	uur
4~6	4	uur
7~9	2	uur

Zodra u de pan van de kookplaat neemt, wordt na de automatische pieptoon de energietoevoer direct verbroken.

51.3 Typeplaatje

Het typeplaatje met de aansluit- en vermogensgegevens bevindt zich aan de achterkant van het apparaat.

52 Bediening en gebruik

In dit hoofdstuk krijgt u belangrijke aanwijzingen m.b.t. de bediening van het apparaat. Neem de aanwijzingen in acht om gevaren en beschadigingen te voorkomen.

⚠️WARNUNG

WAARSCHUWING

▶ Het apparaat tijdens gebruik niet onbeheerd laten, zodat er bij gevaar snel ingegrepen kan worden.

52.1 Gebruikswijze en voordelen van inductiekookplaten

Bij een inductiekookplaat wordt de warmte niet door een verwarmingselement via de pan op de etenswaren overgedragen maar de benodigde warmte wordt m.b.v. inductiestromen direct in de pan gebracht.

Een inductiespoel onder de glaskeramische kookplaat wekt een elektromagnetisch wisselveld op, dat door dringt in de glaskeramische kookplaat en in de bodem van de pan een warmtevormende stroom opwekt.

Voordelen van een inductiekookplaat

• Energiezuinig koken door directe energieoverdracht op de pan.
• Verhoogde veiligheid, doordat de energie alleen wordt overgedragen als er een pan op staat.
• Energieoverdracht tussen inductiekookzones en panbodem met hoog rendement.
  • Hoge opwarmsnelheid.
• Gering verbrandingsgevaar omdat de kookoppervlakte alleen door de bodem van de pan wordt verwarmd.
  • Overgelopen etenswaren branden niet vast.
• Snelle, nauwkeurige regeling van de energietoevoer.

52.2 Aanwijzingen voor kookgerei

Het voor de inductie kookoppervlakte te gebruiken kookgerei moet uit metaal zijn, magnetische eigenschappen hebben en voldoende vlakke bodemruimte hebben.

Zo kunt u vaststellen of het kookgerei geschikt is:

- Breng een magneet (bv. een magneet van een magneetbord) naar de bodem van uw pan. Wordt de magneet sterk aangetrokken, dan kunt u deze pan op de inductiekookoppervlakte gebruiken.

De volgende tabel dient als houvast voor het kiezen van het juiste kookgerei:

Geschikt kookgerei Ongeschikt kookgerei
	≥U≤
Geëmailleerde pannen of potten uit staal met een dikke bodem	Koperen potten of pannen, aluminium, vuurvast glas en andere niet-metalen potten of pannen
Gietijzeren pannen of potten met geëmailleerde bodem	Potten of pannen uit roestvrij staal zonder magnetische ijzerkern
Pannen of potten uit roestvrij staal met meerdere lagen, roestvrij ferriet staal resp. aluminium met een speciale bodem	Potten of pannen die geen vlakke laag op de kookplaat hebben
Potten of pannen met een	bodemdoorsnee kleiner dan 12 cm. en groter dan 26 cm.

HINWEIS

TIP

▶ Bij gebruik van inductie geschikte pannen van bepaalde fabrikanten kunnen geluiden optreden, die te wijten zijn aan de constructiewijze van deze pannen.

VORSICHT

VOORZICHT

Let u ook op de volgende aanwijzingen voor het gebruik van geschikt kookgerei:

• Gebruik uitsluitend pannen met een bodem, die geschikt is voor inductie.
  ▶ Het maximale toegestane gewicht van alle pannen met inhoud mag de 24 kg. niet overschrijden.
  ▶ Voorzichtig bij het gebruik van lege bain-marie pannen. Deze pannen kunnen ongemerkt leeg koken. Dat leidt tot beschadegingen aan de pan en de kookplaat.
  Kras niet met de oppervlakte van de pan over de kookplaat (een verkraste glaskeramische oppervlakte heeft geen invloed op het gebruik van het apparaat).

52.3 Veilgheidsvoorschriften

⚠️WARNUNG

WAARSCHUWING

▶ Het apparaat tijdens gebruik niet onbeheerd laten, zodat er bij gevaar snel ingegrepen kan worden.
▶ Het apparaat niet gedurende het gebruik of met heet kookgerei er op van zijn plaats bewegen.
Let er op dat het kookgerei in het midden van de kookplaat staat. Het mag niet op het bedieningspaneel of op de rand neergezet worden.
- Geen keukengereedschap uit metaal, potten- of pannendeksels, messen of andere voorwerpen uit metaal op de kookplaat leggen. Als het apparaat wordt ingeschakeld, kunnen deze voorwerpen verhit worden.
▶ Geen aluminiumfolie of metalen bladen op de oppervlakte van het apparaat leggen, om oververhitting te vermijden.
De hete oppervlakte van het keramische veld niet aanraken. De inductiekookplaat ontwikkelt tijdens het koken zelf geen hitte. De temperatuur van het kookgerei verwarmt echter de kookplaat.
Houdt u de kookplaat en de onderkant van de pannen altijd droog en schoon. Als er vloeistof tussen de onderkant van de pan en de kookplaat komt, kan de vloeistof verdampen en door de ontstane druk kan de pan in de lucht vliegen. Kans op verwonding.

HINWEIS

TIP

▶ Schakel het apparaat na gebruik uit. Zo vermeidt u onnodig energieverbuik en bent u verekerd van uw eigen veiligheid.

52.4 Gebruik van het apparaat

52.4.1 Bediening met Touch Control

De bediening reageert op aanraking, zonder druk.

Gebruik de bolle binnenkant van de vingers, niet de toppen.

U hoort een pieptoon zodra een contact is geregistreerd.

Zorg ervoor dat het bedieningspaneel schoon en droog is. Zelfs een flinterdun laagje water bemoeilijkt de precieze werking.

52.4.2 Uitschakelen

① ⑥ - + +

Het gehele apparaat wordt met de hoofdschakelaar An/Standby (6) uitgeschakeld.

ledere aparte kookzone wordt met de bijbehorende toets (1) uitgeschakeld,

of raak tegelijkertijd “-” en “+” aan of kies kookstand “0” met de schuifregelaar (3).

HINWEIS

TIP

Let u er op dat de ventilator van het apparaat na het uitschakelen nog een tijdje verder loopt, om de in het apparaat aanwezige warmte af te voeren.

52.4.3 Inschakelen

① ① 6

Volg onderstaande aanwijzingen voor een veilig gebruik van het apparaat:

Schakelt u het apparaat in met de hoofdschakelaar An/Standby (6). Er klinkt een akoestisch signaal, alle gebieden lichten kort op „-” of „- - „, het apparaat schakelt naar de standby stand.

Zet een geschikte kookpot met de te bereiden etenswaren in het midden van de kookplaat (∅ 120 mm - 260 mm), die u wilt gebruiken.

Druk nu op de bijbehorende toets van deze kookplaat (1).

HINWEIS Tip

Zorg ervoor dat de bodem van het kookgerei en de oppervlakte van de kookzone schoon en droog zijn
▶ Als u niet binnen 1 minuut een kookstand kiest, schakelt de inductiekookzone vanzelf uit.
▶ Als het display van de kookstand knippert, dan betekent dit dat:
- u het kookgerei niet op de juiste kookzone heeft neergezet,
- het gebruikte kookgerei niet voor inductie geschikt is
- het kookgerei te klein is of niet precies in het midden van de kookzone staat.

52.4.4 Kookstanden

POWER UP POWER DOWN

Om de kookstand te kiezen drukt u net zo lang op de keuzetoets +/- (2), totdat de juiste stand oplicht of gebruik de schuifregelaar (3).

U kunt uit de kookstanden 1-9 kiezen.

52.4.5 Booster

Om zeer snel de gewenste temperatuur te bereiken, drukt u na uw keuze van de kookstand direct op Booster (4).

In het display verschijnt een „b“ en de booster functie kan maximaal 5 minuten gebruikt worden. Na die tijd schakelt de kookzone terug naar de voorheen ingestelde kookstand.

Wordt voor ene kookzone de booster gekozen, dan kan de bijbehorende kookzone (1 en 3, als ook 2 en 4) tot maximaal kookstand 2 verhoogd worden.

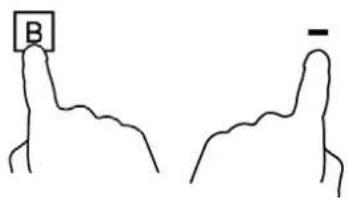

B -

Voorbeeld; de booster voor kookzone 3 is ingeschakeld, kookzone 1 kan nu niet hoger wordt ingesteld dan kookstand 2.

Om de booster uit te schakelen, drukt u nog een keer op booster (3) of „-” (2). De kookzone kiest de vooringestelde kookstand.

52.4.6 Timer

U kunt de timer op twee verschillende manier gebruiken:

• als kookwekker:

Hierbij schakelt de timer geen kookzone in wanneer de ingestelde tijd is afgelopen.

- als timer voor één of meerdere kookzones:

De timer is in te stellen tot maximaal 9 uur en 59 minuten.

52.4.7 Timer als kookwekker:

0:10 + -

Schakel het apparaat in en kies de toets timer (8).

Met de toetsen + / - (2) of de schuifregelaar (3) stelt u de duur in met een interval van 1 minuut of bij langer drukken met een interval van 10 of 30 minuten (tot max. 9 uur, 59 min.)

Als u gelijktijdig op de toetsen + en - (2) drukt, wordt ook "0" getoond.

52.4.8 Timer voor meerdere kookzones

① 6 0:10

Na de keuze van de kookzone en de gewenste kookstand (1) drukt u op de timer toets (8).

Met de toetsen + / - (2) of de schuifregelaar(3) stelt u de duur in met een interval van 1 minuut of bij langer

÷2:10÷ ①

drukken met een interval van 10 of 30 minuten (tot max. 9 uur, 59 min.).

Het aftellen begint meteen.

De kookzone, waarvoor het aftellen is begonnen, is herkenbaar aan een rode punt.

0:15 ① 6. ① ① 3._

De timer geeft steeds de tijd aan voor de kookzone waarachter een rood lichtje oplicht.

Kookzone 4: de timer is op 15 min. ingesteld.

Kookzone 2: de timer is op 30 min. ingesteld.

0:30 ① ① δ

Zodra de ingestelde tijd is verstreken, klinkt er een akoestisch signaal en het apparaat, of beter gezegd de kookplaat, gaat naar de standby stand.

Als u tegelijkertijd op de toetsen + en – (2) drukt, wordt de timer verwijderd en „0:00“ getoond.

HINWEIS

TIP

▶ Gedurende de werking van de timer kunt u de duur naar believen met de knoppen +/- instellen. Door de geheugenfunctie blijft de instelling van de kookstand onveranderd.
▶ Gedurende het kookproces kan de kookstand naar believen opnieuw ingesteld worden. Ook de timer kunt u altijd weer opnieuw instellen.

52.4.9 Kinderslot

Het kinderslot voorkomt onbedoeld gebruik van het apparaat door kinderen of het onbedoeld indrukken van de knoppen.

Inschakelen van het kinderslot:

Drukt u de knop Lock (5) net zolang in totdat de timerfunctie "Loc" zichtbaar wordt. In afgegrendelde toestand zijn alle knoppen behalve de hoofdschakelaar aan/uit (6) gedeactiveerd. De kookzones verwarmen verder volgens de daarvoor ingestelde kookstand.

Uitschakelen van het kinderslot:

Druk op de knop Lock (5) tot de timerfunctie uitgaat.

52.4.10 Het gebruik van de speciale functies

① A

Warmhoud-functie:

U kunt deze functie kiezen om maaltijden warm te houden. De functie kan gebruikt worden in kookzone 1 en 2.

Drukt u op de toets van de desbetreffende kookzone (1 of 2) en kies de warmhoudfunctie (bovenste toets 7).

Het display toont "A" en start de warmhoudfunctie.

① F

Aanbraad-functie:

U kunt deze functie gebruiken voor het even braden van vlees. De functie kan gebruikt worden in kookstand 3 en 4.

Drukt u op de toets van de desbetreffende kookzone (3 of 4) en kies de aanbraadfunctie (onderste toets 7).

Het display toont "F" en start de aanbraadfunctie.

53 Reiniging en onderhoud

In dit hoofdstuk krijgt u belangrijke informatie m.b.t de reiniging en het onderhoud van het apparaat. Neem de aanwijzingen in acht om beschadigingen door verkeerde reiniging van het apparaat te voorkomen en een storingvrij gebruik te waarborgen.

○ Veiligheidsvoorschriften

• Het apparaat moet regelmatig gereinigd worden en kookresten verwijderd. Een niet in een schone toestand verkerend apparaat heeft nadelige gevolgen voor de levensduur en kan leiden tot een gevaarlijke conditie van het apparaat.
  ▶ Schakel vóór het reinigen het apparaat uit.
  ▶ De kookzone kan na gebruik heet zijn. Er bestaat verbrandingsgevaar! Wacht u totdat het apparaat afgekoeld is.
  ▶ Reinig het apparaat na gebruik, zodra het is afgekoeld. Te lang wachten verzwaart het reinigen onnodig en maakt het in extreme situaties onmogelijk. Te sterke verontreinigingen kunnen onder omstandigheden het apparaat beschadigen.
  Als er vochtigheid het apparaat binnendringt, kunnen elektrische elementen beschadigd worden. Let erop dat er geen vocht door de ventilatieopeningen naar de binnenkant van het apparaat loopt.
  ▶ Het apparaat niet in water onderdompelen en niet in de vaatwasser zetten.
• Krab hardnekkig vuil niet af met harde voorwerpen.

53.1 Reiniging

◆ Keramische kookzone, behuizing en bedieningspaneel

De keramische kookplaat met een zachte, lichtvochtige doek of met een milde, niet schurende zeepoplossing schoonwrijven. Bij sterke verontreiniging kunt u een beetje wijnazijn gebruiken.

▲VORSICHT

54 Storingen verhelpen

In dit hoofdstuk krijgt u belangrijke informatie m.b.t. het lokaliseren van storingen en het verhelpen van storingen. Let u op de aanwijzingen om gevaren en beschadigingen te voorkomen.

54.1 Veiligheidsvoorschriften

▶ Reparaties aan elektrische apparaten mogen alleen uitgevoerd worden door gekwalificeerd vakpersoneel dat door de fabrikant is geschoold.
▶ Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan, evenals schaden aan het apparaat.

54.2 Storingsmeldingen

Bij een storing verschijnt in het display een foutmeldingscode, die de oorzaak van de fout beschrijft.

De volgende tabel helpt bij het lokaliseren en het verhelpen van kleinere storingen

Storing	Mogelijke oorzaak Korrigieren
E1/E2	Ongewone spanning ▶ De stroomverzorging ligt niet in het vereiste bereik. Geschikt stopcontact gebruiken.
E3/E4	Abnormale temperatuur	► Neem een andere pan / controleer de pan.
E5/E6	Oververhittingsbeveili ging temperatuursensor door open of te kortcircuit	► Apparaat laten afkoelen. Apparaat uit- en weer aanzetten, om de fout te herstellen.
F0/F1/F2	Fout in de ventilatie	▸ Het apparaat moet ter reparatie naar de klantenservice gestuurd worden.
F3-F8F9-FE	Fout van de temperatuursensor.	▸ Het apparaat moet ter reparatie naar de klantenservice gestuurd worden.

HINWEIS

TIP

Als u met de bovengenoemde stappen het probleem niet kan oplossen, richt u zich dan tot de klantenservice.
Mochten er na langere wachttijd en het opnieuw inschakelen van het apparaat nog steeds foutmeldingen verschijnen, dan moet het apparaat ter controle naar de klantenservice gestuurd worden.

55 Afvoer van het oude apparaat

Oude elektrische en elektronische apparaten bevatten vaak nog waardvolle materialen. Ze bevatten echter ook schadelijke stoffen, die voor hun functioneren en veiligheid noodzakelijk waren.

In het huishoudelijk afval of bij verkeerde behandeling kunnen deze stoffen de menselijke gezondheid en het milieu schade aanbrengen. Zet uw oude apparaat daarom nooit bij het gewone huishoudelijk vuil.

HINWEIS TIP

Maak gebruik van de in uw woonplaats voorhanden zijnde inzamelplek voor teruggave en verwerking van oude elektrische en elektronische apparaten. Haal eventueel informatie bij uw gemeentehuis, de vuilnisophaaldienst of bij uw winkelier.
Zorg ervoor dat uw oude apparaat tot het moment van transport op een kinderveilige plek wordt bewaard.

56 Garantie

Voor dit product geven we vanaf de dag van aankoop 24 maanden garantie op gebreken, die te herleiden zijn tot productie- of materiaalfouten.

Garantieclaims volgens §439 ff. BGB-E blijven hiervan van kracht.

Onder de garantie vallen niet de schaden die door onjuiste behandeling of ingebruikname ontstaan zijn, zoals gebreken die de functie of de waarde van het apparaat slechts gering beïnvloeden. Verder zijn aan slijtage onderhevige onderdelen, transportschade zo lang wij deze niet te verantwoorden hebben, als ook schaden, die door niet door ons verrichtte reparaties ontstaan zijn, uitgesloten van aanspraak op garantieclaim.

Dit apparaat is vervaardigd voor huishoudelijk gebruik (kleinverbruik) en voorzien van een overeenkomstig vermogen.

Een eventueel gebruik voor bedrijfsdoeleinden valt alleen onder de garantie, als de mate van gebruik te vergelijken is met het gebruik in een particulier kleinhuishouden. Het is niet voor de verdere bedrijfsdoeleinden bestemd.

Bij rechtmatige reclamaties zullen wij het defecte apparaat naar ons bevinden repareren of tegen een apparaat vrij van gebreken omwisselen.

Zichtbare defecten moeten binnen 14 dagen na levering aangetoond worden. Verdere claims zijn uitgesloten.

Stelt u zich voor het indienen van een garantieclaim en het terugsturen van uw apparaat via onderstaand adres (altijd met bewijs van koop!) met ons in verbinding.

Apparaat Inbouw inductiekookplaat met 4 kookzones

Name Master E4 Slide

Model MC-IF7219G

Artikelnr. 3040

Aansluitgegevens 6,4-7,2 kW /400 V

Vermogens 6400 Watt / max. 7200 Watt

Afmetingen (B/H/T) 590 x 55 x 560 mm

Inbouwmaat 560 x 51 x 490 mm

Nettogewicht 14,0 kg
