GEBRUIKSAANWIJZING HM337 KENWOOD

Alvorens het apparaat op het stopcontact aan te sluiten

Let op : Om veilige bediening te waarborgen, dient deze bladzijde zorgvuldig te worden doorgelezen.

De spanningsvereiste van het toestel zijn zoals hieronder aangegeven.

Europa en Groot-Brittannië .... alleen 230 V wisseletroom

Batterij niet Weggooien, maar Inleveren als KCA

NL

Veiligheidsmaatregelen

WAARSCHUWING : STEL HETAPPARAAT NIET BLOOT AAN REGEN OF VOCHT OM BRAND OF EEN GEVAARLIJKE ELEKTRISCHE SCHOK TE VOORKOMEN.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

EEN BLIKSEMPIJL IN EEN GELIJKZIJDIGE DRIEHOEK BETEKENT DE AANWEZIGHEID VAN NIET GEISOLEERDE"GEVAARLIJKE SPANNINGEN" IN HET INWENDIGE VAN HET APPARAAT. DEZE SPANNINGEN KUNNEN ZO GROOT ZIJN DAT ZE HET GEVAAR VAN EEN ELEKTRISCHE SCHOK OPLEVEREN.

EEN UITROEPTEKEN IN EEN GELIKZIJDIGE DRIEHOEK MAAKT DE GEBRUIKER EROP ATTENT DAT ER BELANGRIJKE BEDIENING/ONDERHOUDSINFORMATIE IN DE BIJGEVOEGDE LITERATUUR IS.

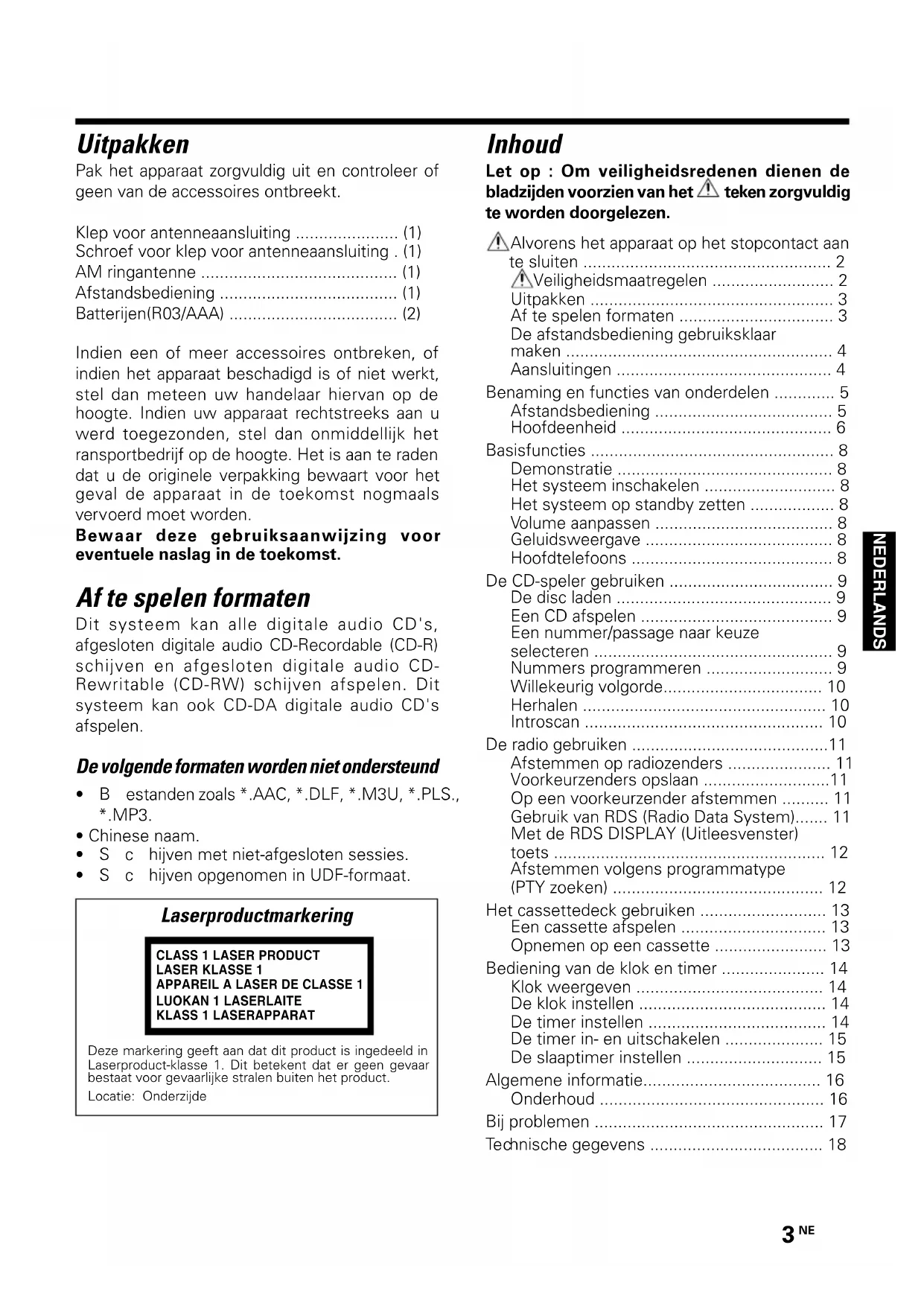

Uitpakken

Pak het apparaat zorgvuldig uit en controleer of geen van de accessoires ontbreekt.

Klep voor antenneaansluiting ..... (1)

Schroef voor klep voor antenneaansluiting . (1)

AM ringantenne ..... (1)

Afstandsbediening ..... (1)

Batterijen(R03/AAA) ..... (2)

Indien een of meer accessoires ontbreken, of indien het apparaat beschadigd is of niet werkt, stel dan meteen uw handelaar hiervan op de hoogte. Indien uw apparaat rechtstreeks aan u werd toegezonden, stel dan onmiddellijk het ransportbedrijf op de hoogte. Het is aan te raden dat u de originele verpakking bewaart voor het geval de apparaat in de toekomst nogmaals vervoerd moet worden.

Bewaar deze gebruiksaanwijzing voor eventuele naslag in de toekomst.

Af te spelen formaten

Dit systeem kan alle digitale audio CD's, afgesloten digitale audio CD-Recordable (CD-R) schijven en afgesloten digitale audio CD-Rewritable (CD-RW) schijven afspelen. Dit systeem kan ook CD-DA digitale audio CD's afspelen.

De volgende formaten worden niet ondersteund

• B estanden zoals *.AAC, *.DLF, *.M3U, *.PLS., *.MP3.
• Chinese naam.
  • S c hijven met niet-afgesloten sessies.
• S c hijven opgenomen in UDF-formaat.

Laserproductmarkering

CLASS 1 LASER PRODUCT LASER KLASSE 1 APPAREIL A LASER DE CLASSE 1 LUOKAN 1 LASERLAITE KLASS 1 LASERAPPARAT

Deze markering geeft aan dat dit product is ingedeeld in Laserproduct-klasse 1. Dit betekent dat er geen gevaar bestaat voor gevaarlijke stralen buiten het product.

Locatie: Onderzijde

Inhoud

Let op : Om veiligheidsredenen dienen de bladzijden voorzien van het ⚠ teken zorgvuldig te worden doorgelezen.

Alvorens het apparaat op het stopcontact aan te sluiten 2

⚠️Veiligheidsmaatregelen 2
Uitpakken 3
Af te spelen formaten 3
De afstandsbediening gebruiksklaar maken 4
Aansluitingen 4

Benaming en functies van onderdelen 5

Afstandsbediening 5
Hoofdeenheid 6

Basisfuncties 8

Demonstratie 8
Het systeem inschakelen 8
Het systeem op standby zetten 8
Volume aanpassen 8
Geluidsweergave 8
Hoofdtelefoons 8

De CD-speler gebruiken 9

De disc laden 9
Een CD afspelen 9
Een nummer/passage naar keuze selecteren 9
Nummers programmeren 9
Willekeurig volgorde.... 10
Herhalen 10
Introscan 10

De radio gebruiken 11

Afstemmen op radiozenders 11
Voorkeurzenders opslaan 11
Op een voorkeurzender afstemmen ..... 11
Gebruik van RDS (Radio Data System)...... 11
Met de RDS DISPLAY (Uitleesvenster) toets 12
Afstemmen volgens programmatype (PTY zoeken) 12

Het cassettedeck gebruiken 13

Een cassette afspelen 13
Opnemen op een cassette 13

Bediening van de klok en timer 14

Klok weergeven 14
De klok instellen 14
De timer instellen 14
De timer in- en uitschakelen 15
De slaaptimer instellen 15

Algemene informatie.... 16
Onderhoud 16
Bij problemen 17
Technische gegevens 18

De afstandsbediening gebruiksklaar maken

Plaats batterijen van het type R03/LR03 ("AAA") in de afstandsbediening.

Bediening

Wanneer de standby indicator oplicht, wordt de spanning ingeschakeld wanneer u op de POWER ⏻ toets op de afstandsbediening drukt. Druk nadat de spanning is ingeschakeld op de gewenste bedieningstoets.

Opmerkingen:

• De meegeleverde batterijen gaan mogelijk minder lang mee vanwege controles die met deze batterijen werden verricht.
• V ervang beide batterijen door nieuwe wanneer het werkingsbereik van de afstandsbediening korter begint te worden.
• De werking van de afstandsbediening kan worden verstoord wanneer de afstandsbedieningssensor is blootgesteld aan direct zonlicht of krachtige neonverlichting.
  Zet het systeem in dat geval op een andere plaats om te voorkomen dat de werking verstoord raakt.

LET OP

Let er op dat u de volgende instructies opvolgt, zo niet, dan kan de ventilatie geblokkeerd raken hetgeen schade of brandgevaar kan veroorzaken.

• Zet geen voorwerpen die de warmteuitstraling kunnen belemmeren op het apparaat.
• Laat ruimte rond het apparaat (gemeten van de grootste buitenafmetingen inclusief de uitsteeksels), gelijk aan of groter dan, zoals hieronder aangegeven.

Bovenkant: 50 cm

Achterkant: 10 cm

Aansluitingen

De AM-antenne aansluiten

Installeer de AM-lusantenne en sluit deze vervolgens aan.

Luidsprekers aansluiten

• V erbind de rechter luidspreker op de aansluiting gemarkeerd met "R", met de rode draad aan de + en de zwarte draad aan de -.
• V erbind de linker luidspreker op de aansluiting gemarkeerd met "L", met de rode draad aan de + en de zwarte draad aan de -.
• Steek het gestripte deel van de luidsprekerdraad in de klem zoals hieronder staat aangegeven.

• V oor de FM-antenne: pas de positie van de FM-antenne aan voor een goede ontvangst.
• V oor een optimale geluidsweergave wordt het aanbevolen de geleverde luidsprekers te gebruiken.
• V erbind niet meer dan één luidspreker op dezelfde luidsprekeraansluiting (+/- paar).

LET OP

• P laats het apparaat waar de stekker makkelijk uit de wandcontactdoos kan worden genomen.
• De stroomtoevoer wordt niet volledig uitgeschakeld, wanneer de aan-/uitschakelaar op OFF (uit) wordt gezet. Om de stroomtoevoer volledig uit te schakelen, neemt u de stekker uit de wandcontactdoos.

Benaming en functies van onderdelen

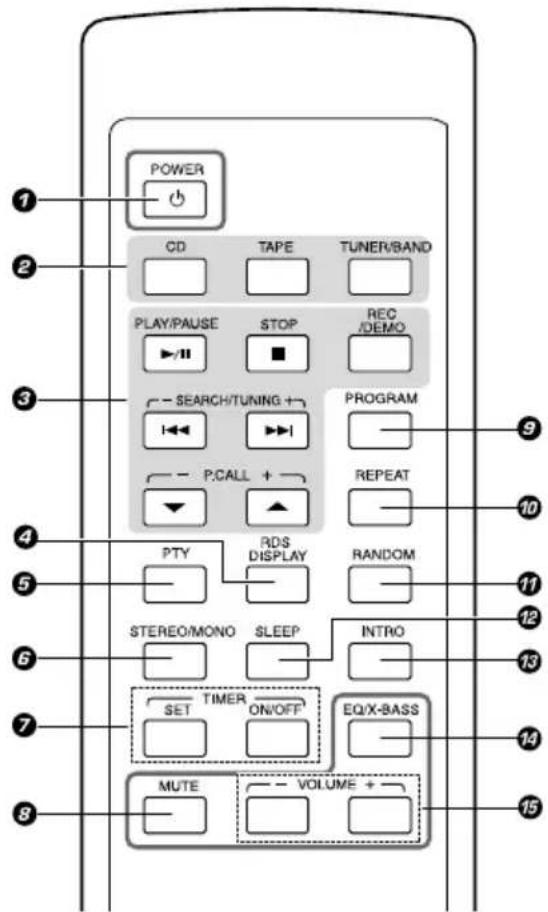

Afstandsbediening

POWER CD TAPE TUNER/BAND PLAY/PAUSE STOP REC /DEMO - SEARCH/TUNING + I P.CALL + - REPEAT PTY RDS DISPLAY RANDOM STEREO/MONO SLEEP INTRO SET TIMER ON/OFF EQ/X-BASS MUTE VOLUME + -

①POWER knop

Om het systeem in te schakelen of op standby te zetten.

2Ingangsbronkeuzeknoppen

CD-knop, om CD-invoer te selecteren of om het systeem in te schakelen met CD-invoer.

TAPE-knop om TAPE-invoer te selecteren of om het systeem in te schakelen met TAPE-invoer.

TUNER/BAND-knop om TUNER-invoer te selecteren of om het systeem in te schakelen met tunerinvoer. Druk bij TUNER-invoer op de knop band om het frequentiebereik FM of AM te selecteren.

③Bedieningsknoppen

PLAY/PAUSE ▶/II -knop voor het starten of pauzeren van het afspelen van CD.

Voor het starten van het afspelen van TAPE.

STOP-knop ■ om het afspelen van CD of TAPE te stoppen.

SEARCH/TUNING +/- ►► | 1◄◄-knoppen voor het vooruit/achteruit zoeken en het overschakelen naar het volgende/vorige nummer op CD of TAPE; voor het overslaan

van nummers op CD; voor het afstemmen op hogere/lagere radiofrequencies of het zoeken van radiozenders op de TUNER; voor het instellen van de uren en minuten van de klok; voor het instellen van de timer.

P.CALL +/- ▲/▼ -knoppen voor het selecteren van een voorkeurzender op de TUNER.

REC/DEMO-knop voor het opnemen van de TUNER of CD-speler naar cassette; voor het starten en stoppen van de demonstratie in de STANDBY- of aan-stand.

④RDS DISPLAY-knop

Voor het omschakelen van het display naar RDS; voor het bekijken van de huidige systeemstatus.

⑤PTY-knop voor het PTY-zoeken.

⑥STEREO/MONO-knoppen

Voor het overschakelen tussen stereo en mono (alleen voor FM) op de TUNER.

⑦Klok- en timergerelateerde knoppen

TIMER SET voor het bekijken of instellen van de klok.

TIMER ON/OFF voor het in- en uitschakelen van de timer.

⑧MUTE-knop

Voor het tijdelijk uitschakelen en hervatten van de geluidsweergave.

⑨PROGRAM-knop

Voor het programmeren van nummers van een CD; voor het instellen van voorkeurzenders op de TUNER; voor het instellen of terugzetten van de klok; voor het instellen of terugzetten van de timer.

10REPEAT-knop

Voor het herhalen van een enkel of alle nummers van een CD.

11RANDOM-knop

Voor het willekeurig afspelen van nummers van een CD.

12SLEEP-knop

Voor het instellen van de slaaptimer.

13INTRO-knop

Voor het afspelen van de eerste paar seconden van elk nummer van een CD.

14EQ/X-BASS-knop

Voor het selecteren van het gewenste geluidseffect: POP, CLASSIC, ROCK, JAZZ, of FLAT; voor het in- en uitschakelen van X-BASS.

15 VOLUME +/- -knoppen

Voor het verhogen of verlagen van het volume.

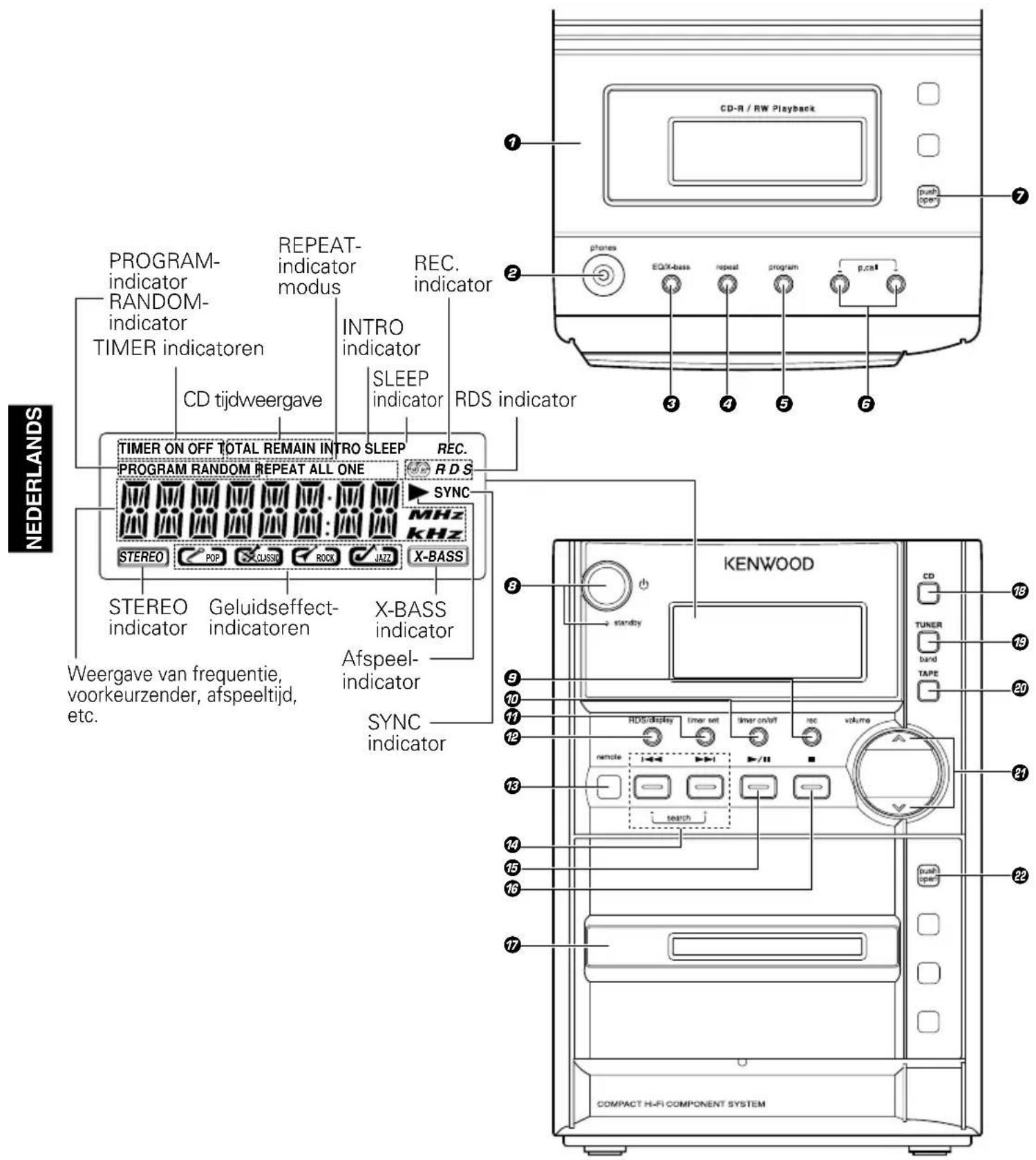

Hoofdeenheid

NEDERLANDS PROGRAM- indicator RANDOM- indicator TIMER indicatoren REPEAT- indicator modus INTRO indicator REC. indicator CD tijdweergave SLEEP indicator RDS indicator TIMER ON OFF TOTAL REMAIN INTRO SLEEP REC. PROGRAM RANDOM REPEAT ALL ONE R D S SYNC MHz kHz STEREO POP GELUIDSEFFECT- indicatoren X-BASS indicator Afspeel- indicator SYNC indicator Weergave van frequentie, voorkeurzender, afspeeltijd, etc. CD-R / RW Playback phones EQ/X-bass repeat program p.csn1 3 4 5 6 KENWOOD standby 3 18 TUNER band TAPE 20 17 14 21 15 22 16 17 HOS/Display time set linear output rec volume remode search search COMPACT H-FI COMPONENT SYSTEM

①CD-speler
2phones aansluiting
③EQ/X-bass-knop

Voor het selecteren van het gewenste geluidseffect: POP, CLASSIC, ROCK, JAZZ, of FLAT; voor het in- en uitschakelen van X-BASS.

④repeat-knop

Voor het herhalen van een enkel of alle nummers van een CD.

5program-knop

Voor het programmeren van nummers van een CD; en het programmeren van voorkeurzenders voor de TUNER; voor het instellen of terugzetten van de klok; voor het instellen of terugzetten van de timer.

⑥p.call +/- -knoppen

Voor het selecteren van voorkeurzenders van de TUNER.

⑦ push open-knop

Voor het openen van de CD-speler.

8 knop

Voor het inschakelen of op standby zetten van het systeem.

standby-indicator

9rec-knop

Voor het opnemen van TUNER of CD naar een cassette.

Voor het starten en stoppen van de demonstratie in de STANDBY- of aan-stand.

10timer on/off-knop

Voor het aan- en uitzetten van de timer.

timer set-knop

Voor het bekijken of instellen van de klok.

12RDS/display-knop

Voor het bekijken van RDS-informatie.

Voor het bekijken van de huidige systeemstatus.

13Infraroodontvanger

⑭ search +/- ▶▶▶/ |◀◀ -knoppen

Voor het voorwaarts en achterwaard zoeken en het overschakelen naar het volgende/vorige nummer op een CD of TAPE; voor het overslaan van nummers op een CD; voor het overschakelen naar hogere/lagere radiofrequenties of zoeken naar radiozenders op de TUNER; voor het instellen van uren en minuten van de klok; voor het instellen van de timer.

15▶/II knop

Voor het starten of pauzeren van het afspelen van CD.

Voor het starten van het afspelen van TAPE.

16 ■ -knop

Voor het stoppen van het afspelen van CD of TAPE.

Voor het stoppen van het programmeren van de CD.

⑰Cassettedeck.

18CD-knop

Voor het selecteren van CD-invoer of het inschakelen van het systeem met CD-invoer.

19 TUNER/band-knop

Voor het selecteren van TUNER-invoer of het inschakelen van het systeem met TUNER-invoer. Druk bij TUNER-invoer op de knop band om het frequentiebereik FM of AM te selecteren.

20TAPE-knop

Voor het selecteren van TAPE-invoer of het inschakelen van het systeem met TAPE-invoer.

21 VOLUME ∧/v -knoppen

Voor het verhogen en verlagen van het volume.

22 push open-knop

Voor het openen van het cassettedeck.

Standbyfunctie

Met de standby-indicator opgelicht wordt er nog een kleine hoeveelheid spanning door het toestel verbruikt om bijvoorbeeld het geheugen te ondersteunen. We noemen dit de standbyfunctie. Het toestel kan met de afstandsbediening worden ingeschakeld wanneer de standbyfunctie is geaktiveerd.

Demonstratie

Het systeem is voorzien van een demonstratiefunctie (alleen display). De demonstratie bestaat uit een serie veranderingen van het display en indicatoren om de mogelijkheden aan te geven, de geluidsweergave zelf verandert niet. De demonstratie kan als volgt worden gestopt.

De demonstratie deactiveren

- Hou tijdens de demonstratie de knop rec (REC/DEMO op de afstandsbediening) minstens 0,8 seconden ingedrukt.

De demonstratie activeren

- Hou na het inschakelen van de stroomtoevoer de knop rec (REC/DEMO op de afstandsbediening) minstens 0,8 seconden ingedrukt.

Opmerkingen:

De demonstratie wordt automatisch gestart na een stroomstoring, of wanneer de stekker uit de wandcontactdoos is getrokken terwijl de stroomtoevoer was ingeschakeld.

Het systeem inschakelen

Druk op de knop ♦op het apparaat of de knop POWER ♦ op de afstandsbediening, of op een van de knoppen CD, TUNER/band (TUNER/BAND op de afstandsbediening), of TAPE en de standby-indicator gaat uit.

- Het systeem schakelt in met de laatst geselecteerde bron of de geselecteerde bron.

Het systeem op standby zetten

Druk op de knop ♦op het apparaat of de knop POWER ⏻ op de afstandsbediening.

Volume aanpassen

Druk op de knop volume ∧ op het apparaat (VOLUME + op de afstandsbediening) om het volume te verhogen of op de knop volume ∨ op het apparaat (VOLUME – op de afstandsbediening) om het volume te verlagen.

"vol XX" wordt getoond, waarbij "vol XX" het volumeniveau aangeeft.

Het volume kan worden ingesteld in 31 stappen van minimum naar maximum.

Het geluid tijdelijk uitschakelen

Druk op de knop MUTE op de afstandsbediening.

Het afspelen gaat door zonder geluid, behalve uit de systeemluidspreker, en de indicator "MUTE" verschijnt op het display.

Druk nogmaals op de knop MUTE of pas het vol- ume aan om het geluid weer in te schakelen.

Geluidsweergave EQ/X-BASS

Het geluidsweergavesysteem laat u genieten van speciale geluidseffecten met vooringestelde equalizerinstellingen, waardoor de beste muziekreproductie wordt geleverd.

EQ/X-BASS-knop

Voor het selecteren van het gewenste geluidseffect: POP, CLASSIC, ROCK, JAZZ, of FLAT.

X-BASS in- en uitschakelen

Hou de knop EQ/X-bass op het apparaat (EQ/X-BASS op de afstandsbediening) ingedrukt.

Indien X-BASS is ingeschakeld, verschijnen de tekst "BASS ON" en de "X-BASS"-indicator op het display. Indien X-BASS is uitgeschakeld, verschijnt de tekst "BASS OFF" op het display en verdwijnt de "X-BASS"-indicator.

Hoofdtelefoons

Gebruik de 3,5 mm phones aansluiting aan de bovenzijde van het apparaat voor het luisteren naar uw stereo met behulp van een hoofdtelefoon (niet inbegrepen).

De disc laden

1 Druk op de knop CD om de CD-modus te selecteren.
2 Druk op de knop push open om de CD-speler te openen.
3Plaats een CD in de CD-speler met het label naar boven.
4Sluit de CD-speler.

De totale speeltijd en het aantal nummers verschijnen op het display.

5 Om de CD uit te nemen, druk op de knop push open, neem de CD beet aan de rand en neem deze voorzichtig uit.

Opmerkingen:

• W acht tot het apparaat de CD volledig heeft gelezen, om ervoor te zorgen dat het systeem een goede prestatie aflevert.
• Indien er geen CD in de CD-speler is geplaatst of indien de CD onleesbaar is, wordt de tekst "NO DISC" weergegeven.

Een CD afspelen

1 Druk op de knop ▶/II PLAY/PAUSE om het afspelen te starten.

Het huidige nummer en de verlopen speeltijd worden op het display weergegeven.

Druk op de knop ▶/II PLAY/PAUSE om het afspelen te pauzeren.

De afspeeltijd gaat knipperen.

Druk nogmaals op de knop ▶/II PLAY/PAUSE om het afspelen te hervatten.

2 Druk op de knop ■ STOP om het afspelen te stoppen.

Een nummer/passage naar keuze selecteren

Een nummer selecteren

Druk herhaaldelijk op de knop I◀◀ of ▶▶I (◀◀ of ▶▶I SEARCH/TUNING op de afstandsbediening) tot het gewenste nummer op het display verschijnt.

- Druk op de knop ▶/II PLAY/PAUSE om het afspelen te hervatten indien dit is gestopt.

Een specifieke passage zoeken tijdens het afspelen

Hou de knop ◀◀◀ of ▶▶◀ (◀◀◀ of ▶▶◀ SEARCH/TUNING op de afstandsbediening) ingedrukt en laat deze weer los wanneer de gewenste passage op de CD is bereikt.

Het programmeren van nummers van een CD is mogelijk wanneer het afspelen is gestopt. Tot maximaal 60 nummers kunnen in willekeurige volgorde in het geheugen worden opgeslagen.

Druk, wanneer het afspelen is gestopt, op de knop program op het apparaat (PROGRAM op de afstandsbediening) om de programmainstellingen in te voeren.

De "PROGRAM"-indicator en "-- P-01" verschijnen op het display. "-- " geeft het nummer van de CD aan en "P-01" geeft het programmanummer aan.

2 Druk op de knop ◀◀◀ of ▶▶◀ (◀◀◀ of ▶▶◀ SEARCH/TUNING op de afstandsbediening) om het gewenste nummer te selecteren.

De "PROGRAM"-indicator, het nummer en het programmanummer gaan knipperen.

3 Druk op de knop program op het apparaat (PROGRAM op de afstandsbediening) om het geselecteerde nummer op te slaan.

4 Herhaal stap 2 t/m 3 om andere nummers op deze manier op te slaan.

De "PROGRAM"-indicator verschijnt op het display en "FULL" gaat knipperen wanneer u meer dan 60 nummers probeert te programmeren.

Druk, wanneer het afspelen is gestopt, op de knop program (PROGRAM op de afstandsbediening) om de programmavolgorde te bekijken.

5 Druk op de knop ▶/II PLAY/PAUSE om de geprogrammeerde nummers af te spelen.

Indien u de knop repeat op het apparaat (RE-PEAT op de afstandsbediening) indrukt tijdens het afspelen wordt het huidige nummer of alle geprogrammeerde nummers doorlopend herhaald. De "REPEAT ONE"-indicator of de "REPEAT ALL"-indicator en de "PROGRAM"-indicator verschijnen op het display.

6 Druk op de knop ■ STOP om het afspelen van het programma te stoppen, of tweemaal om het programma te wissen.

De "PROGRAM"-indicator verdwijnt van het display.

Opmerkingen:

• "P" betekent programma.
• Het programma wordt automatisch gewist wanneer de CD-speler wordt geopend.
• De programmeerfunctie is uitgeschakeld tijdens het afspelen of wanneer dit is gepauzeerd.

Willekeurig volgorde

U kunt alle nummers in willekeurige volgorde afspelen.

Druk tijdens het afspelen, of wanneer dit is gepauzeerd of gestopt, op de knop RANDOM op de afstandsbediening om het willekeurig afspelen in te schakelen.

De "RANDOM"-indicator verschijnt op het display.

2 Druk nogmaals op de knop RANDOM om het afspelen in willekeurige volgorde te stoppen. De "RANDOM"-indicator verdwijnt van het display.

Opmerking:

Indien de programma- en herhaalfunctie zijn ingeschakeld, is het afspelen in willekeurige volgorde niet mogelijk.

Herhalen

U kunt het huidige nummer of de hele CD herhaald afspelen.

Alle nummers herhalen

Druk eenmaal op de knop repeat (REPEAT op de afstandsbediening) tijdens het afspelen, of wanneer dit is gepauzeerd. De "REPEAT ALL"-indicator verschijnt op het display.

• Alle nummers worden doorlopend herhaald.
• Druk tweemaal op de knop repeat (REPEAT op de afstandsbediening) om het herhalen te stoppen.

Enkel nummer herhalen

Druk tijdens het afspelen, of wanneer dit is gepauzeerd, tweemaal op de knop REPEAT. De "REPEAT ONE"-indicator verschijnt op het display.

- Druk eenmaal op de knop repeat (REPEAT op de afstandsbediening) om het herhalen te stoppen.

Introscan

Deze functie laat u de eerste 10 seconden van elk nummer van de CD beluisteren.

Druk op de knop INTRO op de afstandsbediening om het scannen te starten. De "INTRO"-indicator verschijnt op het scherm.

Introscan stoppen

Druk nogmaals op de knop INTRO op de afstandsbediening. Het apparaat schakelt over naar de normale afspeelstand en begint met afspelen waar u gestopt bent met scannen.

Afstemmen op radiozenders

Druk op de knop TUNER/band (TUNER/BAND op de afstandsbediening) om de TUNER te selecteren.
De huidige radiofrequentie wordt weergegeven.
2 Druk op de knop TUNER/band (TUNER/BAND op de afstandsbediening) om het gewenste frequentiebereik te selecteren: FM of AM.
3 Hou de knop I◀◀ of ▶▶▶ (I◀◀ of ▶▶▶ SEARCH/TUNING op de afstandsbediening) ingedrukt.

Herhaal deze procedure tot de gewenste zender is bereikt.

Om af te stemmen op een zwakke zender drukt u herhaaldelijk op de knop I◄◄ of ►►I (I◄◄ of ►►I SEARCH/TUNING op de afstandsbediening) tot het display de gewenste frequentie weergeeft of wanneer de beste ontvangst is bereikt.

Voorkeurzenders opslaan

U kunt tot 20 FM en 20 AM radiozenders in het geheugen opslaan. Wanneer een voorkeurzender wordt geselecteerd, verschijnt het voorkeurnummer op het display.

Druk op de knop TUNER/band (TUNER/BAND op de afstandsbediening) om de TUNER te selecteren.
2 Druk op de knop TUNER/band (TUNER/BAND op de afstandsbediening) om het gewenste frequentiebereik te selecteren: FM of AM.
3 Druk op de knop ◀◀◀ of ▶▶◀ (◀◀◀ of ▶▶◀ SEARCH/TUNING op de afstandsbediening) om af te stemmen op de gewenste frequentie.
4 Druk op de knop program (PROGRAM op de afstandsbediening), zodat de tekst “--” begint te knipperen.
5 Druk, indien u de radiozender onder een ander voorkeurnummer wilt opslaan, op de knop p.call + (P. CALL + op de afstandsbediening) of p.call - (P. CALL - op de afstandsbediening) om het gewenste voorkeurnummer te selecteren.

6 Druk nogmaals op de knop program (PROGRAM op de afstandsbediening) om de radiozender op te slaan.

Herhaal stap 3 t/m 6 om andere voorkeurzenders op te slaan.

Opmerking:

Indien tijdens het programmeren geen knop wordt ingedrukt binnen 20 seconden, verhaalt het systeem de programmeerstand automatisch.

Op een voorkeurzender afstemmen

Druk op de knop p.call + (P.CALL + op de afstandsbediening) of p.call - (P.CALL - op de afstandsbediening) om het nummer van de gewenste voorkeurzender te selecteren.

- Het voorkeurnummer en de frequentie verschijnt op het display.

STEREO/MONO

Druk op de knop STEREO/MONO op de afstandsbediening om stereo- of monoweergave te kiezen.

- W anneer stereoweergave is geselecteerd, verschijnt de "STEREO"-indicator op het display (indien de huidige zender FM-stereo is).

Opmerking:

U kunt alleen tussen stereo-kiezen of monoweergave bij FM-zenders.

Gebruik van RDS (Radio Data System)

RDS is een systeem dat nuttige informatie (in digitale vorm) samen met het signaal van FM-uitzendingen meestuurt. Tuners en receivers die compatibel zijn met RDS ontvangst kunnen deze informatie dan gebruiken voor diverse functies, zoals bijvoorbeeld de automatische weergave van de zendernaam.

RDS functies:

PTY (Program Type Identification) zoeken Het toestel stemt automatisch af op zenders die op dat moment uitzendingen van het gekozen type (genre) verzorgen.

PS (Program Service Name) weergave

Het toestel toont automatisch de zendernaam die door de RDS zender wordt meegestuurd.

Radio Text functie

Toont de radio text-gegevens die door sommige RDS zenders worden meegestuurd wanneer u op RDS Disp. (Display) drukt. "NO TEXT" verschijnt in het display wanneer geen tekstgegevens werden meegestuurd.

- De indicator "R·D·S" verschijnt op het display wanneer een RDS-uitzending (signaal) wordt ontvangen.

Opmerking:

Bepaalde functies zijn afhankelijk van het model of het land mogelijk niet beschikbaar of hebben een andere naam.

Met de RDS DISPLAY (Uitleesvenster) knop

Druk tijdens het luisteren naar een RDS-zender op de knop RDS/display (RDS/DISPLAY op de afstandsbediening) om de inhoud van het display te veranderen.

• PS (Program Service name) weergave: De zendernaam, zoals bijvoorbeeld BBC, wordt automatisch weergegeven wanneer een RDS-zender wordt ontvangen. Indien geen PS-gegevens worden gestuurd, wordt de tekst "NO PS" weergegeven.
• R T (Radio Text) weergave: Tekst welke wordt meegezonden met de RDSuitzending rolt over het display. De tekst "NO TEXT" of "RT—" wordt weergegeven wanneer de RDS-zender geen RT-gegevens levert.
• F requentieweergave: Toont de frequentie van de huidige zender.

Afstemmen volgens programmatype (PTY zoeken)

Met deze functie kan de tuner automatisch zenders zoeken die momenteel programma's van een bepaald type uitzenden die u wenst te beluisteren.

1 Druk op de knop TUNER/band (TUNER/BAND op de afstandsbediening) om de tuner te selecteren.
2 Druk op de knop TUNER/band (TUNER/BAND op de afstandsbediening) om FM te selecteren.

3 Druk op de knop PTY op de afstandsbediening. Indien de huidige zender is uitgerust met RDS, wordt het programmatype van de zender weergegeven.
4 Druk op de knop PTY op de afstandsbediening om het gewenste programmatype te selecteren.

Programmatypetabel

Programmatype Display
Nieuws NEWS
Actueel AFFAIRS
Informatie INFO
Sport SPORT
Educatie EDUCATE
Drama DRAMA
Cultuur	CULTURE
Wetenschap	SCIENCE
Gevarieerde gesprekken	VARIED
Popmuziek	POP M
Rockmuziek	ROCK M
Gevarieerde muziek	EASY M
Licht klassieke muziek	LIGHT M
Klassiek	CLASSICS
Andere muziek	OTHER M
Weer	WEATHER
Financiën	FINANCE
Kinderprogramma's	CHILDREN
Sociale zaken	SOCIAL
Religie	RELIGION
Inkomende telefoontjes	PHONE IN
Reizen	TRAVEL
Vrije tijd	LEISURE
Jazz muziek	JAZZ
Country muziek	COUNTRY
Nationale muziek	NATION M
Oldies muziek	OLDIES
Folk muziek	FOLK M
Documentaire	DOCUMENT

5 Druk op de knop ◀◀◀ of ▶▶◀ (I◀◀◀ of ▶▶◀ I SEARCH/TUNING op de afstandsbediening) om te beginnen met zoeken.

Opmerkingen:

• Onder bepaalde ontvangstomstandigheden kan het meer dan 1 minuut duren om het zoeken te voltooien.
• Indien het gewenste programmatype niet kan worden gevonden, wordt de tekst "NO MATCH" weergegeven en schakelt het display vervolgens na enkele seconden weer terug naar de originele weergave.

Een cassette afspelen

1 Druk op de knop TAPE om het cassettedeck te selecteren.
2 Druk op de knop push open om de deur van het cassettedeck te openen.
3 Plaats een cassette in het cassettedeck met de open zijde naar onderen en de volle spoel aan de linkerzijde.
4Sluit de deur zorgvuldig.
5 Druk op de knop ◀◀◀ of ▶▶▶ om de cassette naar het gewenste beginpunt te verplaatsen.
6 Druk op de knop ▶/II PLAY/PAUSE om het afspelen van de cassette te starten.
7 Druk op de volume-knoppen (VOLUME+of -op de afstandsbediening) en de knop EQ/X-bass (EQ/X-BASS op de afstandsbediening) om het gewenste luisterniveau te selecteren.

Opnemen op een cassette

U kunt opnemen van de radio of de CD-speler. Gebruik voor een goede opname een cassette met normale bias (alleen type 1).

Opnemen van de radio

1 Plaats een cassette in het cassettedeck en sluit de deur.
2 Druk op de knop TUNER/band (TUNER/BAND op de afstandsbediening) om de TUNER te selecteren en kies een zender.
3 Druk op de knop rec (REC/DEMO op de afstandsbediening) om het apparaat in de stand opname-standby te zetten.

De tekst "REC" en de indicator "REC." verschijnen op het display.

4 Druk op de knop ▶/II PLAY/PAUSE om het opnemen te starten.
5 Druk op de knop ■ STOP om het opnemen te stoppen.
6 Druk op de knop TAPE om de radio uit te schakelen en over te schakelen naar het cassettedeck.

Tip voor het opnemen van de radio

- Druk op de knop rec (REC/DEMO op de afstandsbediening) om het opnemen tijdelijk te onderbreken. Druk op de knop ▶/II PLAY/PAUSE om het opnemen te hervatten.

Opnemen van een CD

1Plaats een lege cassette in het cassettedeck.
2 Druk op de knop CD om over te schakelen naar de CD-speler.
3Plaats een CD in de CD-speler en kies het eerste nummer dat u wilt opnemen.
4 Druk op de knop rec (REC/DEMO op de afstandsbediening) om het apparaat in de stand opname-standby te zetten.

De tekst "REC" en de indicator "REC." verschijnen op het display.

5 Druk op de knop ▶/II PLAY/PAUSE om het opnemen te starten.

De indicator "REC." en de indicator "SYNC" verschijnen op het display.

Het nummer dat u in stap 3 heeft geselecteerd, wordt vanaf het begin afgespeeld.

6 Druk op de knop rec (REC/DEMO op de afstandsbediening) om het opnemen te onderbreken of te wijzigen. Druk op de knop ▶/II PLAY/PAUSE om verder te gaan met opnemen.
7 Druk op de knop ■ STOP om het opnemen te stoppen.

Opmerkingen:

• Tijdens het opnemen is het niet mogelijk naar andere bronnen te luisteren.
• U kunt nummers programmeren en deze op een cassette opnemen. Indien u slechts één nummer wilt opnemen, programmeer dat nummer dan eerst en neem het vervolgens op. (Zie pagina 9).

Klok weergeven

De klok (wanneer deze is ingesteld) wordt weergegeven in de standbystand.

Druk om de klok weer te geven in een bronstand (CD, TUNER, of TAPE) op de knop timer set (TIMER SET op de afstandsbediening). De klok wordt dan weergegeven.

Indien de klok niet is ingesteld, begint "0:00" te knipperen.

De klok instellen

Controleer voor het instellen van de klok of het systeem op standby staat.

Druk op de knop program (PROGRAM op de afstandsbediening) om over te schakelen naar het instellen van de uren.

De urenindicator begint te knipperen.

2 Druk op de knop ◀◀◀ of ▶▶◀ (◀◀◀ of ▶▶◀I SEARCH/TUNING op de afstandsbediening om het uur in te stellen).

3 Druk op de knop program (PROGRAM op de afstandsbediening) om over te schakelen naar het instellen van de minuten.

De minuten indicator begint te knipperen.

4 Druk op de knop ◀◀◀ of ▶▶◀ (I◀◀◀ of ▶▶◀l SEARCH/TUNING op de afstandsbediening) om de minuten in te stellen.

5 Druk op de knop program (PROGRAM op de afstandsbediening) om de instelling op te slaan.

De klok begint te lopen.

Schakel het systeem in om de instelling niet op te slaan.

Opmerkingen:

• De klokinstellingen worden gewist wanneer het netsnoer wordt afgekoppeld of wanneer een stroomstoring optreedt.
• De klok kan in 12- of 24-uurs formaat worden gezet. Om de stand te veranderen drukt u in de standby-stand tegelijkertijd op de knop TUNER/band en de knop ▶/II PLAY/PAUSE.

De timer instellen

Het systeem kan automatisch inschakelen in CD-of tunermodus op een vooraf ingestelde tijd, als wekker om u te wekken.

Het is ook mogelijk radioprogramma's op te nemen op cassette met behulp van de timer.

Belangrijk!

Controleer voor het instellen van de timer of de klok juist is ingesteld.

Zorg bij het instellen van de timer (afspelen of opnemen) voor de TUNER dat u vooraf de zender selecteert waar u op wilt afstemmen.

1 Druk op de knop timer set (TIMER SET op de afstandsbediening) om de timerinstelmodus te selecteren.

De indicator "TIMER ON" begint te knipperen op het display.

2 Druk op de knop program (PROGRAM op de afstandsbediening).

De urenindicator begint te knipperen.

3 Stel de tijd in om het afspelen te starten.

Druk op de knop ◀◀◀ of ▶▶◀ (◀◀◀ of ▶▶◀ SEARCH/TUNING op de afstandsbediening) om het uur voor het starten van de timer in te stellen en druk op de knop program (PROGRAM op de afstandsbediening) om de instelling op de slaan.

Herhaal dezelfde procedure voor het instellen van de minuten.

4 Druk op de knop timer set (TIMER SET op de afstandsbediening).

De indicator "TIMER OFF" begint te knipperen.

5 Herhaal stap 2 en 3 om de tijd in te stellen om de timer te stoppen (uit-tijd).

6 Druk op de knop timer set (TIMER SET op de afstandsbediening).

De indicator "TIMER" begint te knipperen en de bronindicator verschijnt.

7 Druk op de knop program (PROGRAM op de afstandsbediening).
8 Druk op de knop I ◀◀ of ▶▶ I (◀◀ of ▶▶ I SEARCH/ TUNING op de afstandsbediening) om de gewenste bron te selecteren en druk op de knop program (PROGRAM op de afstandsbediening) om de instelling op te slaan.

De bron schakelt als volgt :

$$ \begin{array}{l}\text {"CD"} \rightarrow \text {"TUNER"} \rightarrow \text {"TAPE"} \rightarrow \text {"REC TU"}\(\text {tuneropname})\end{array} $$

9 Druk op de knop timer set (TIMER SET op de afstandsbediening).

De indicator "TIMER" begint te knipperen en de volume indicator verschijnt.

10 Druk op de knop program (PROGRAM op de afstandsbediening).
17 Druk op de knop I ◀◀ of ►▶ I (I ◀◀ of ►▶ I SEARCH/ TUNING op de afstandsbediening) om het volumeniveau in te stellen en druk op de knop program (PROGRAM op de afstandsbediening) om de instelling op te slaan.
12 Druk op de knop timer set (TIMER SET op de afstandsbediening).
13 Druk op de knop timer on/off (TIMER ON/OFF op de afstandsbediening) om de timermodus te activeren.

De indicator "TIMER" stopt met knipperen en blijft doorlopend branden. De timer is nu ingesteld.

14 Zet het systeem op standby.

Wanneer de vooraf ingestelde tijd wordt bereikt, wordt de geselecteerde bron afgespeeld, of naar standby schakelen indien de timer is geactiveerd.

De timer in- en uitschakelen

- Druk op de knop timer on/off (TIMER ON/OFF op de afstandsbediening). Indien de timer is ingeschakeld, verschijnt de tekst "TIMER" op het display.

Opmerkingen:

• Het systeem wordt niet uitgeschakeld indien de start- en stoptijd van de timer hetzelfde zijn.
• Indien de geselecteerde bron ( "CD", "TAPE", of "REC TU") niet beschikbaar is wanneer de ingestelde tijd wordt bereikt, wordt automatisch de TUNER geselecteerd.
• Indien bij het instellen van de timer geen knop wordt ingedrukt gedurende 7 seconden, verlaat het systeem automatisch de timerinstelmodus.

De slaaptimer instellen

Wanneer de slaaptimer is geactiveerd, schakelt het systeem naar standby wanneer de ingestelde tijd is verstreken.

Elke druk op de knop SLEEP op de afstandsbediening vermindert de timerperiode met 10 minuten. De slaaptimer kan worden ingesteld tot maximaal 90 minuten.

Het display schakelt naar slaaptijdweergave en verandert als volgt: 90 min - 80 min - 70 min - 60 min - 50 min - 40 min - 30 min - 20 min - 10 min - OFF - 90 min - 80 min...

De tekst "SLEEP" verschijnt op het display.

Wanneer de slaaptimer is ingeschakeld: De slaaptimer uitschakelen

Druk op de knop SLEEP op de afstandsbediening of druk op de knop ⏻ om het systeem uit te schakelen.

Opmerking:

Indien de timer-uit en slaaptimer allebei zijn geactiveerd, schakelt het systeem naar standby wanneer de tijd van de vroegste timer wordt bereikt.

Onderhoud

De behuizing schoonmaken

- Gebruik een zachte doek, licht bevochtigd met een licht schoonmaakmiddel. Gebruik geen oplossingen met alcohol, spiritus, ammonia, of schuurmiddelen.

CD"s schoonmaken

• W anneer een CD bevuild raakt, maak deze dan schoon met een schoonmaakdoekje. Veeg van het midden van de schijf naar buiten toe. Veeg niet met een cirkelvormige beweging.
• Gebruik geen oplosmiddelen zoals benzine, verfverdunner, in de winkel verkrijgbare schoonmaakmiddelen, of anti-statische spray voor analoge platen.

De koppen en tapepad schoonmaken

• Om een goede opname- en weergavekwaliteit te garanderen, dienen de koppen, de windas en de drukrol na elke 50 uur van gebruik schoongemaakt te worden.
• Gebruik een wattenstaafje, licht bevochtigd met een schoonmaakmiddel.
• De koppen kunnen ook worden schoongemaakt door eenmaal een schoonmaakcassette af te spelen.

Voorzorgen voor condens

Condens (of vocht) wordt mogelijk in het toestel gevormd wanneer er een groot temperatuursverschil tussen het invendige van het toestel en de omgeving is. Het toestel functioneert mogelijk niet juist wanneer er condens in het toestel is gevormd. U moet in dat geval een paar uur wachten en het toestel pas in gebruik nemen wanneer de condens is verdampt.

Let vooral bij de volgende omstandigheden goed op: Er is gauw sprake van condensatie wanneer het toestel naar een andere ruimte met een groot verschil in temperatuur wordt verplaatst, wanneer de kamer zeer vochtig is, etc.

Terugstellen van de microcomputer

De microcomputer functioneert mogelijk niet juist in bepaalde omstandigheden (nadat het netsnoer bijvoorbeeld is losgekoppeld met de spanning ingeschakeld). Het toestel zal dan tevens niet naar behoren functioneren en de aanduidingen op het display zijn mogelijk verkeerd. Wanneer dat gebeurt, volgt u de onderstaande procedure om de microcomputer terug te stellen en het toestel weer normaal te laten functioneren.

Steek de stekker in de wandcontactdoos en druk binnen 5 seconden tegelijkertijd op de knop ■ en de knop CD.

- Door de microcomputer terug te stellen wordt tevens de inhoud van het geheugen volledig gewist en worden alle fabrieksinstellingen hersteld.

Raadpleeg de volgende gids voor het oplossen van problemen.

Algemeen

Geen geluid.

→Sluit het netsnoer zorgvuldig aan.
→Zet het VOLUME op een goed geluidsniveau.
→ Controleer of de bron is ingesteld op de bron die u wilt gebruiken.
→ Neem de hoofdtelefoonplug uit de hoofdtelefoonaansluiting.

Het linker en rechter geluidskanaal zijn omgewisseld.

→Controleer de aansluiting en plaatsing van de luidsprekers.

Het systeem toont automatisch eigenschappen

→Schakel de demonstratie uit.

CD-speler

De tekst "NO DISC" wordt weergegeven.

→ Plaats een CD op de juiste wijze (met het label naar boven).
→Maak de CD schoon.
→Gebruik een nieuwe of leesbare schijf.

→Wacht tot de condens op de lens is verdwenen.
→ Sluit het netsnoer zorgvuldig aan.

Radio-ontvangst

Ruis op de radio.

→ Stem af op een goede frequentie.
→Pas de richting van de FM-antenne aan.
→De AM-antenne is ingebouwd; draai het systeem in een andere richting.
→Verhoog de afstand tussen het systeem en de televisie of videorecorder.

Cassettedeck

Opnemen werkt niet

→ Breng plakband aan op de plaats van de beveilingslip van de cassette.
→Maak de koppen schoon.
→Gebruik alleen normale IEC 1-cassettes.

Timer/klok

De timer werkt niet.

→Stel de klok juist in.
→ Druk op de knop TIMER ON/OFF om de timer in te schakelen.
→ Zet het systeem op standby.

De timer/klok is gewist

→ De stroomtoevoer is onderbroken of het netsnoer is afgekoppeld. Stel de timer/klok opnieuw in.

Afstandsbediening

Werking incorrect.

→Vervang de batterijen.
→Verwijder obstakels.
→ Verklein de afstand tot het systeem bij gebruik van de afstandsbediening en zorg ervoor dat u naar de infraroodontvanger wijst.

Hoofdeenheid

Verstärker gedeelte

Versterker ...... 5 W + 5 W (1 kHz, 10% totale harmonische vervorming, bij 4 Ω) X-BASS ...... +7 dB (60 Hz)

Tuner gedeelte

FM tuner gedeelte Frequentiebereik .... 87,5 MHz \~ 108 MHz AM tuner gedeelte Frequentiebereik .... 531 kHz \~ 1.602 kHz

CD-speler gedeelte

Laser .... halfgeleider laser Oversampling .... 8 fs (352,8 Hz) Golfengte laser .... 760 \~ 800 nm Sterkteklasse laser .... Klasse 1 (IEC) D/A-conversie .... 1-Bits

Cassettedeck gedeelte

Spoor .... 4-sporen, 2-kanaals stereo

Algemeen

Stroomverbruik 25 W Afmetingen B : 145 mm H : 210 mm D : 227 mm Gewicht (netto) 2,7 kg

Luidsprekers

Behuizing..... Bass-reflex type Luidsprekersamenstelling Woofer ..... 100 mm, conus Impedantie ..... 4 Ω Maximaal ingangsvermogen ..... 5 W Afmetinen ..... B : 130 mm ..... H : 208 mm ..... D : 161 mm Gewicht (netto) ..... 1,2 kg (per stuk)

Opmerkingen:

• KENWOOD volgt een politiek van voortdurende aanpassing aan nieuwe ontwikkelingen. Daarom kunnen specificaties worden gewijzigd zonder voorafgaande kennisgeving.
• Optimale prestaties zijn niet gegarandeerd in een uiterst koude omgeving (vriestemperaturen).

KENWOOD

Voor uw administratie

Noteer het serienummer, op de achterkant van het apparaat, in de daarvoor bestemde ruimte op het garantiebewijs en in de onderstaande ruimte. Geef het model- en serienummer aan uw dealer door wanneer u contact met hem opneemt voor informatie of service.

Modelnummer ____ Serienummer ____

KENWOOD

HM-337

SISTEMA COMPONENTI Hi-Fi COMPATTO

ISTRUZIONI PER L'USO
