GEBRUIKSAANWIJZING M505USBB KENWOOD

Conformiteitsverklaring met betrekking tot de EMC-richtlijn van de Europese Unie (2004/108/EC)

Fabrikant:

Kenwood Corporation

2967-3 Ishikawa-machi, Hachioji-shi, Tokio, 192-8525 Japan

EU-vertegenwoordiger:

Kenwood Electronics Europe BV

Amsterdamseweg 37, 1422 AC UITHOORN, Nederland

mp3/wma RDS

Alvorens het apparaat op het stopcontact aan te sluiten

⚠️ Let op : Om veilige bediening te waarborgen, dient deze bladzijde zorgvuldig te worden doorgelezen.

De spanningsvereiste van het toestel zijn zoals hieronder aangegeven.

Europa en Groot-Brittannië

.....alleen 230 V wisseletroom

Veiligheidsmaatregelen

WAARSCHUWING : STEL HET APPARAAT NIET BLOOT AAN REGEN OF VOCHT OM BRAND OF EEN GEVAARLIJKE ELEKTRISCHE SCHOK TE VOORKOMEN.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

LET OP: VERWIJDER HET DEKSEL (OF DE ACHTERKANT) NIET OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN. IN HET INWENDIGE ZIJN GEEN DOOR DE GEBRUIKER REPAREERBARE ONDERDELEN AANWEZIG. LAAT ALLE REPARATIES OVER AAN HIERTOE BEVOEGDE PERSONEN.

EEN BLIKSEMPIJL IN EEN GELIJKZIJDIGE DRIEHOEK BETEKENT DE AANWEZIGHEID VAN NIET GEISOLEERDE"GEVAARLIJKE SPANNINGEN" IN HET INWENDIGE VAN HET APPARAAT. DEZE SPANNINGEN KUNNEN ZO GROOT ZIJN DAT ZE HET GEVAAR VAN EEN ELEKTRISCHE SCHOK OPLEVEREN.

EEN UITROEPTEKEN IN EEN GELIJKZIJDIGE DRIEHOEK MAAKT DE GEBRUIKER EROP ATTENT DAT ER BELANGRIJKE BEDIENING/ ONDERHOUDSINFORMATIE IN DE BIJGE- VOEGDE LITERATUUR IS.

Laserproductmarkering

Deze markering geeft aan dat dit product is ingedeeld in Laserproduct-klasse 1. Dit betekent dat er geen gevaar bestaat voor gevaarlijke stralen buiten het product.

Locatie: Onderzijde

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

⚠️ Let op : Om veilige bediening te waarborgen, dient deze bladzijde zorgvuldig te worden doorgelezen.

Lees de instructies – Lees alle veiligheids- en bedieningsinstructies voordat u het product in gebruik neemt.

Bewaar de instructies – U dient de veiligheids- en bedieningsinstructies te bewaren zodat u er later nog eens iets in kunt opzoeken.

Neem alle waarschuwingen in acht – U moet alle waarschuwingen op het apparaat en in de handleiding in acht nemen.

Volg de instructies op – Alle bedieningsinstructies moeten worden opgevolgd.

1. Schoonmaken – Haal de stekker van dit product uit het stopcontact voor u het gaat schoonmaken. Gebruik geen vloeibare reinigingsmiddelen of sprays. Gebruik een vochtige doek om het product schoon te maken.

2. Hulpstukken – Gebruik geen hulpstukken die niet door de fabrikant worden aanbevolen; deze kunnen risico's met zich meebrengen.

3. Water en vocht – Stel dit product niet bloot aan druipend of spattend water – bijvoorbeeld bij een badkuip, wasbak, aanrecht of wastobbe, of in een vochtige kelder, of in de buurt van een zwembad of op een soortgelijke plek. Zet geen voorwerpen met vloeistoff en, zoals een bloemenvaas, op het toestel.

4. Accessoires – Plaats dit product niet op een wankel karretje, standaard, statief of tafel. Het product zou dan kunnen vallen en ernstig letsel toebrengen aan een kind of een volwassene, en natuurlijk ook zelf ernstig beschadigd kunnen worden. Gebruik uitsluitend een kar, standaard, statief, steunbeugel of tafel die door de fabrikant wordt aanbevolen. Bevestigen van het product dient te geschieden in overeenstemming met de instructies van de fabrikant en met behulp van bevestigingstoebehoren zoals aanbevolen door de

fabrikant. Wees zeer voorzichtig bij het verplaatsen van een combinatie van dit product en een kar. Abrupt stoppen, te hard duwen en ongelijke oppervlakken kunnen de combinatie van dit product en de kar doen kantelen.

1. Ventilatie – De openingen in de ombouw van het apparaat dienen voor de ventilatie en zorgen dat het toestel niet door oververhitting verkeerd zou kunnen gaan functioneren. De openingen in de behuizing mogen in geen geval worden geblokkeerd door het product op een bed, bank, tapijt of iets dergelijks te zetten. Dit product mag niet worden ingebouwd in bijvoorbeeld een boekenkast of rek, behalve wanneer er gezorgd wordt voor voldoende ventilatie, of wanneer de instructies van de fabrikant zijn opgevolgd.

2. Stroomvoorziening – Dit product mag alleen worden gebruikt met het type stroombron dat staat aangegeven op het product zelf. Raadpleeg uw leverancier of het plaatselijke elektriciteitsbedrijf indien u niet zeker bent van het type stroomvoorziening in uw huis.

3. Beschermen van het netsnoer – Leg het netsnoer zo dat er niet over gelopen wordt en zo dat het snoer niet ergens tussen of onder bekneld kan raken, waarbij er speciaal gelet moet worden op de aansluitpunten bij stekkers, bij stopcontacten en het punt waar het snoer het product verlaat.

4. Bliksem – Om dit product extra te beschermen tijdens onweer, of wanneer u het langere tijd niet zult gebruiken, dient u de stekker uit het stopcontact te halen en de antenne of kabelaansluiting los te koppelen. Dit voorkomt beschadiging van het product bij blikseminslag en stroompieken.

5. Overschrijding – Overschrijd de capaciteit van stopcontacten, stekkerdozen, verlengsnoeren, etc.niet daar dit kan resulteren in brand of een elektrische schok.

6. Voorwerpen en vloeistof in het product – Steek geen voorwerpen in het product via de openingen in de behuizing, want deze zouden binnenin onderdelen kunnen raken of kortsluiten die onder hoogspanning staan, hetgeen zou kunnen leiden tot elektrische schokken of brand. Mors in geen geval vloeistof op het product.

11.Reparatie – Probeer in geen geval dit product zelf te repareren, want openen of verwijderen van de behuizing kan u blootstellen aan gevaarlijk hoge spanningen of andere gevaren. Laat alle werkzaamheden over aan bevoegd servicepersoneel.

1. Schade die reparatie behoeft – Haal de stekker van het product uit het stopcontact en laat het product repareren door bevoegd servicepersoneel onder de volgende omstandigheden:

a) Als het netsnoer of de stekker is beschadigd,
b) Als er vloeistof is gemorst, of als er voorwerpen in het product terecht zijn gekomen,
c) Als het apparaat blootgesteld is aan regen of water,

d) Als het product niet naar behoren functioneert zoals beschreven in de handleiding.
e) Als het product is gevallen of op een andere manier beschadigd is,
f) Wanneer de prestaties van het product merkbaar verslechteren.
g) Wanneer u iets vreemds ruikt of rook uit het product ziet komen.

1. Veiligheidstest – Na reparatie of onderhoud van dit apparaat, dient u een veiligheidstest door het onderhoudspersoneel te laten uitvoeren, zodat u kunt controlleren dat het apparaat juist functioneert.

2. Veiligheidscontrole – Vraag het onderhoudspersoneel om na de onderhouds- of reparatiewerkzaamheden een veiligheidscontrole uit te voeren, zodat u zeker weet dat het product juist en veilig functioneert.

3. Wand- of plafondmontage – Dit product mag alleen op de door de fabrikant aanbevolen manier aan de wand of het plafond worden bevestigd.

4. Warmte – Plaats dit product niet in de buurt van warmtebronnen zoals radiatoren, verwarmingsroosters, kachels of andere toestellen die warmte produceren. Zet geen brandende voorwerpen, zoals kaarsen of lampionnen op of in de buurt van het product.

5. Elektriciteitskabels – Buitenantennes dienen uit de buurt van elektriciteitkabels, andere elektrische circuits of spanningcircuits te worden geïnstalleerd. Let tevens op dat de antenne niet op deze kabels of circuits kan vallen. Voorkom fatale schokken en let op bij het installeren van antennes dat u geen hoogspanningskabels, elektriciteitkabels en circuits aanraakt.

Inhoud

Let op : Voor veiligheidsredenen dienen de bladzijden voorzien van het ⚠ teken zorgvuldig te worden doorgelezen.

Alvorens het apparaat op het stopcontact aan te sluiten 2

⚠️Veiligheidsmaatregelen....2

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN......2

Uitpakken....4

Aansluitingen....5

De afstandsbediening gebruiksklaar maken......5

Over MP3 en WMA 6

Over het USB-toestel 7

Beschrijving van de knopnamen in deze handleiding ....7

Benaming en functies van onderdelen .....8

Basisfuncties....10

Demonstratie....10

Het systeem inschakelen ....10

Het systeem op standby zetten 10

Volume aanpassen 10

Geluidsweergave....10

Hoofdtelefoons....10

De CD-speler/MP3-CD/WMA-CD/USB-toestel gebruiken 11

Voorbereiding....11

Een normale CD/USB-toestel afspelen ....11

Een nummer/passage naar keuze selecteren .....11

Een gewenst album/bestand selecteren (alleen voor audiobestanden) 12

Nummers programmeren ....12

Bestanden programmeren (alleen vor audiobestanden) ....13

Willekeurig volgorde 13

Herhalen 13

Intro scan 14

Opnemen op een USB apparaat....14

Geprogrammeerde opname 14

De weergave van de informatie over de schijf of het USB-toestel wijzigen ....14

De radio gebruiken ....15

Afstemmen op radiozenders ....15

Voorkeurzenders opslaan 15

Op een voorkeurzender afstemmen 15

Gebruik van RDS (Radio Data System) 15

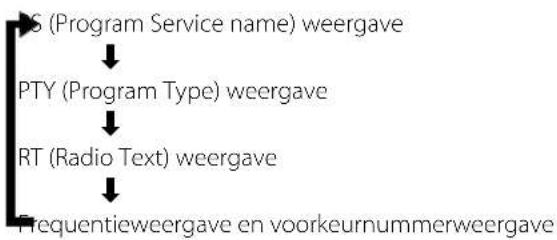

De weergave van RDS-informatie wijzigen .....16

Afstemmen volgens programmatype (PTY zoeken) 16

Het cassettedeck gebruiken ....17

Een cassette afspelen....17

Opnemen op een cassette 17

Een extern apparaat gebruiken ....18

Bediening slaaptimer ....19

Slaaptimer Aan/Uit 19

Wijzigen en inschakelen van de slaaptimer ....19

Algemene informatie ....20

Onderhoud 20

Bij problemen 22

Pak het apparaat zorgvuldig uit en controleer of geen van de accessoires ontbreekt.

FM binnenantenne .....(1)

AM ringantenne ....(1)

Afstandsbediening....(1)

Accu (AAA/R3) .....(2)

Indien een of meer accessoires ontbreken, of indien het apparaat beschadigd is of niet werkt, stel dan meteen uw handelaar hiervan op de hoogte. Indien uw apparaat rechtstreeks aan u werd toegezonden, stel dan onmiddellijk het ransportbedrijf op de hoogte. Het is aan te raden dat u de originele verpakking bewaart voor het geval de apparaat in de toekomst nogmaals vervoerd moet worden.

Bewaar deze gebruiksaanwijzing voor eventuele naslag in de toekomst.

Aansluitingen

De FM-antenne aansluiten

Sluit de FM-binnenantenne aan op de FM 75Ω

COAXIAL-aansluiting achter op het systeem.

Pas de positie van de FM-binnenantenne aan voor een zo goed mogelijke ontvangst en zet de antenne vast.

De AM-antenne aansluiten

Installeer de AM-ringantenne en sluit deze vervolgens aan op de AM LOOP-aansluiting aan de achterkant.

Stel de antenne zo op dat u de gewenste AM uitzendingen goed kunt ontvangen.

Luidsprekers aansluiten

1 Verbind de rechter luidspreker op de aansluiting gemarkeerd met "R", met de rode draad aan de + en de zwarte draad aan de -.

2 Verbind de linker luidspreker op de aansluiting gemarkeerd met "L", met de rode draad aan de + en de zwarte draad aan de -.

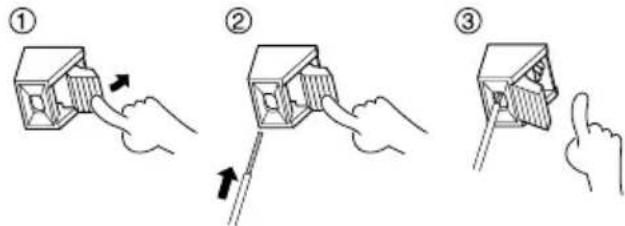

Steek het gestripte deel van de luidsprekerdraad in de klem zoals hieronder staat aangegeven.

• Voor een optimale geluidsweergave wordt het aanbevolen de geleverde luidsprekers te gebruiken.
• Verbind niet meer dan één luidspreker op dezelfde luidsprekeraansluiting (+/- paar).

LET OP

Let er op dat u de volgende instructies opvolgt, zo niet, dan kan de ventilatie geblokkeerd raken hetgeen schade of brandgevaar kan veroorzaken.

• Zet geen voorwerpen die de warmteuitstraling kunnen belemmeren op het apparaat.
• Laat ruimte rond het apparaat (gemeten van de grootste buitenafmetingen inclusief de uitsteeksels), gelijk aan of groter dan, zoals hieronder aangegeven.

De afstandsbediening gebruiksklaar maken

Bediening

Als het netsnoer wordt ingestoken, brandt de standby-indicator. De stroom kan worden ingeschakeld door op de knop ⏻op de afstandsbediening te drukken terwijl u hiermee naar de afstandsbedieningssensor wijst. Druk nadat de spanning is ingeschakeld op de gewenste bedieningstoets.

• De levensduur van de meegeleverde batterij korter zijn dan die van een normale batterij vanwege het gebruik van de batterij tijdens werkingscontroles.
• Als de afstand waarop de afstandsbediening kan worden gebruikt korter wordt, vervangt u de batterij door een nieuw exemplaar.
• De werking van de afstandsbediening kan worden verstoord wanneer de afstandsbedieningssensor is blootgesteld aan direct zonlicht of krachtige neonverlichting.
  Zet het systeem in dat geval op een andere plaats om te voorkomen dat de werking verstoord raakt.

Inzetten van batterijen

Gebruik twee "AAA"/"R3"-batterijen.

1 Verwijder het deksel.

De stroom in de apparatuur wordt niet volledig uitgeschakeld als de Standby schakelaar op Uit staat. Installeer de apparatuur zodanig dat het stopcontact gemakkelijk bereikbaar is en haal in noodgevallen onmiddellijk de stekker van het netsnoer uit het stopcontact.

Voor de afspeelbare MP3/WMA-bestanden (hierna audiobestand genoemd) en de mediaformaten gelden de volgende beperkingen. Audiobestanden die niet voldoen aan de specifi caties kunnen mogelijk niet normaal worden weergegeven.

Afspeelbaar audiobestand : MP3, WMA

• Gebruik de juiste extensie voor het audiobestand. (MP3: ".MP3", WMA: ".WMA")
• Geef deze extensies alleen aan audiobestanden. Als u deze extensie gebruikt voor een niet-audiobestand, zal dit toestel het bestand zeer luid afspelen, met beschadiging van de luidsprekers tot gevolg.
• Bestanden met kopieerbeveiliging kunnen niet worden afgespeeld.
• Het kan zijn dat audiobestanden niet kunnen worden afgespeeld afhankelijk van de instelling van de coderingssoftware, het type USB-toestel en/of de opnamevoorwaarden.
• Het toestel is mogelijk niet compatibel met de upgrade van de compressieformaatstandaard en bijkomende technische gegevens.

Afspeelbaar MP3-bestand

• MPEG 1/2 Audio Layer 3-bestand
• Transmissiesnelheid: 8/16/24/32/40/48/56/64/80/96/112/128/144/160/192/224/256/320kbps
- Sampling-frequentie: 48/ 44,1/ 32/ 24/ 22,05/ 16/ 12/ 11,025/ 8 kHz

Afspeelbaar WMA-bestand

• Bestand met de indeling Windows Media Audio 9
  • Transmissiesnelheid: 32-192 kbps
  • Sampling-frequentie: 48/ 44,1/ 32 kHz

Afspeelbare opslagmedia

• CD-ROM, CD-R, CD-RW
• USB-toestel (USB versie 1.1/2.0)

• CD-RW-disks die snel zijn geformatteerd door de schrijfsoftware kunnen niet worden gebruikt.
• Wanneer u CD-R/RW-geluidsdragers in één keer tot de maximale capaciteit opneemt, wordt de schrijfsoftware ingesteld op "Disc at once".
• Zie (blz. 7) voor meer informatie over de beschikbare USB-toestellen.

Afspeelbaar CD-R/RW-formaat

• ISO 9660 Level 1/2
• Joliet

Afspeelbaar bestandsformaat van USB-toestel

- Zie (blz. 7) voor informatie over de door het USB-toestel ondersteunde formaten.

Maximumaantal tekens op het display

• Bestands-/mapnaam: 30/30 tekens
- MP3 ID3-Tag/ WMA-inhoudskenmerk: 30 tekens (De informatie die met dit toestel kan worden weergegeven: titel, naam artiest en albumtitel)

• De bestands-/mapnaam is het aantal tekens inclusief de extensie.
• Dit toestel kan de volgende versies van MP3 ID3-tag weergeven: versie 1.0/1.1/2.2/2.3

Beperkingen voor de bestands- en mapstructuur

• Maximumaantal mappen: 250 (inclusief de hoofdmap)
- Maximaantal bestanden per map: 900 (inclusief de nummers van de mappen)

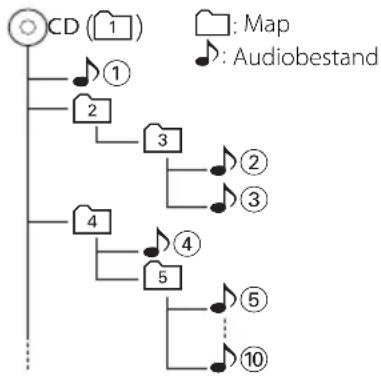

Afspeelvolgorde van audiobestanden

- Audiobestanden worden afgespeeld in de volgorde waarin de bestanden werden geschreven. U kunt de afspeelvolgorde bepalen door de bestanden in een map te nummeren en ze per map te schrijven.

Voorbeeld
    note right of A: Map
    note right of H: Audiobestand

- Afspeelvolgorde

Afspeelvolgorde na afspelen van ♪①:

Over het USB-toestel

Opmerkingen over het gebruik van het USB-toestel

Dit toestel kan audiobestanden afspelen die zijn opgeslagen in het fl ash-geheugen en de digitale audiospeler die beschikken over een USB-poort (deze toestellen worden in dit document USB-toestellen genoemd).

Voor het type en het gebruik van de beschikbare USB-toestellen gelden de volgende beperkingen:

Bruikbare USB-toestellen

• USB-toestellen die behoren tot de categorie voor USB-massaopslag.
• USB-toestellen met maximaal stroomverbruik van 500 mA of minder.
• De ondersteunde formaten en types USB-toestellen : FAT 12/16/32

• Categorie voor USB-massaopslag: USB-toestellen die de PC kan herkennen als een externe opslag zonder gebruik van een speciaal stuurprogramma of toepassingssoftware.
• Neem contact op met de verkoopverantwoordelijke om te vragen of uw USB-toestel voldoet aan de specifi caties van de USB Mass Storage Class.
• Als u een niet-ondersteund USB-toestel gebruikt, kan het zijn dat het audiobestand abnormaal wordt afgespeeld of weergegeven.
  Zelfs als u een USB-toestel conform de bovenstaande specifi caties gebruikt, kan het zijn dat audiobestanden niet normaal worden afgespeeld afhankelijk van het type of de voorwaarden van het USB-toestel.

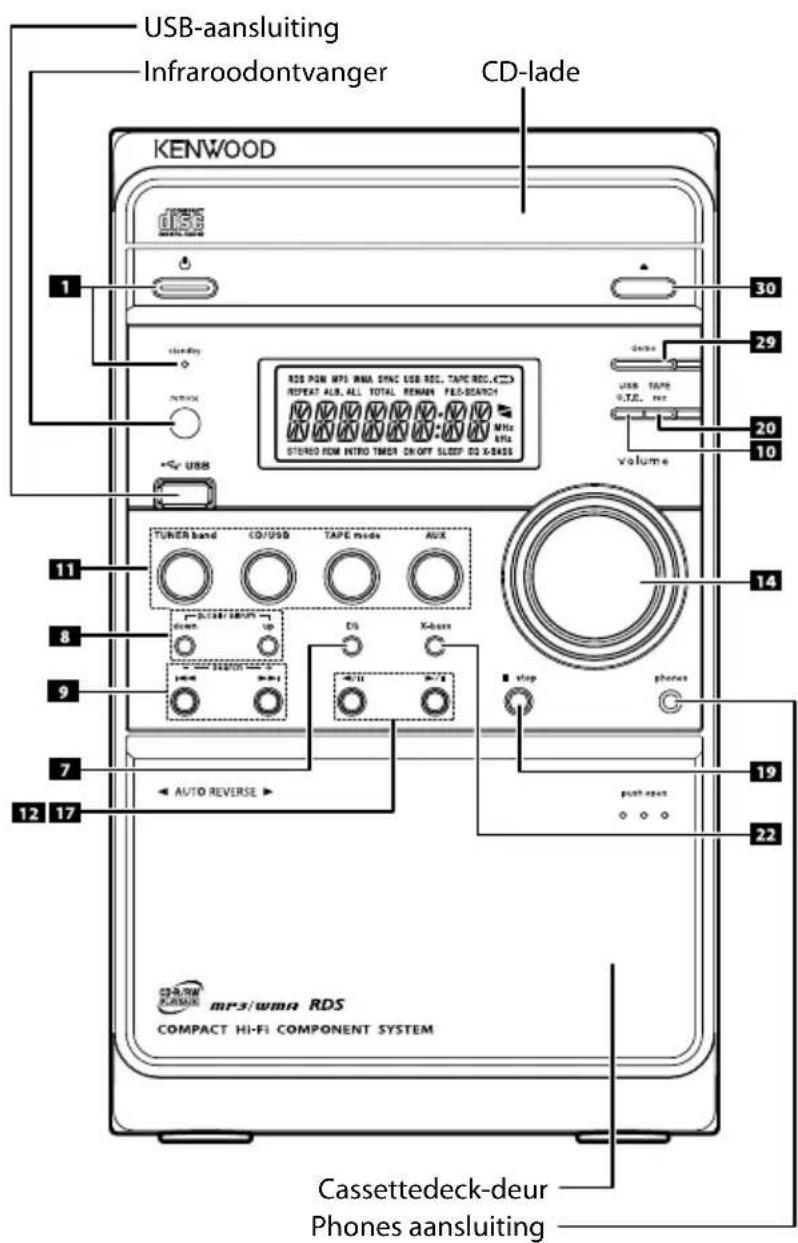

Beschrijving van de knopnamen in deze handleiding

De meeste functies kunnen worden gebruikt vanaf de afstandsbediening. Daarom wordt bij de beschrijving van de knopnamen eerst de naam op de afstandsbediening gebruikt, gevolgd door de naam op de hoofdeenheid tussen haakjes.

Voorbeeld:

STOP ■ (■ stop) -knop

Knop op de hoofdeenheid Knop op de afstandsbediening

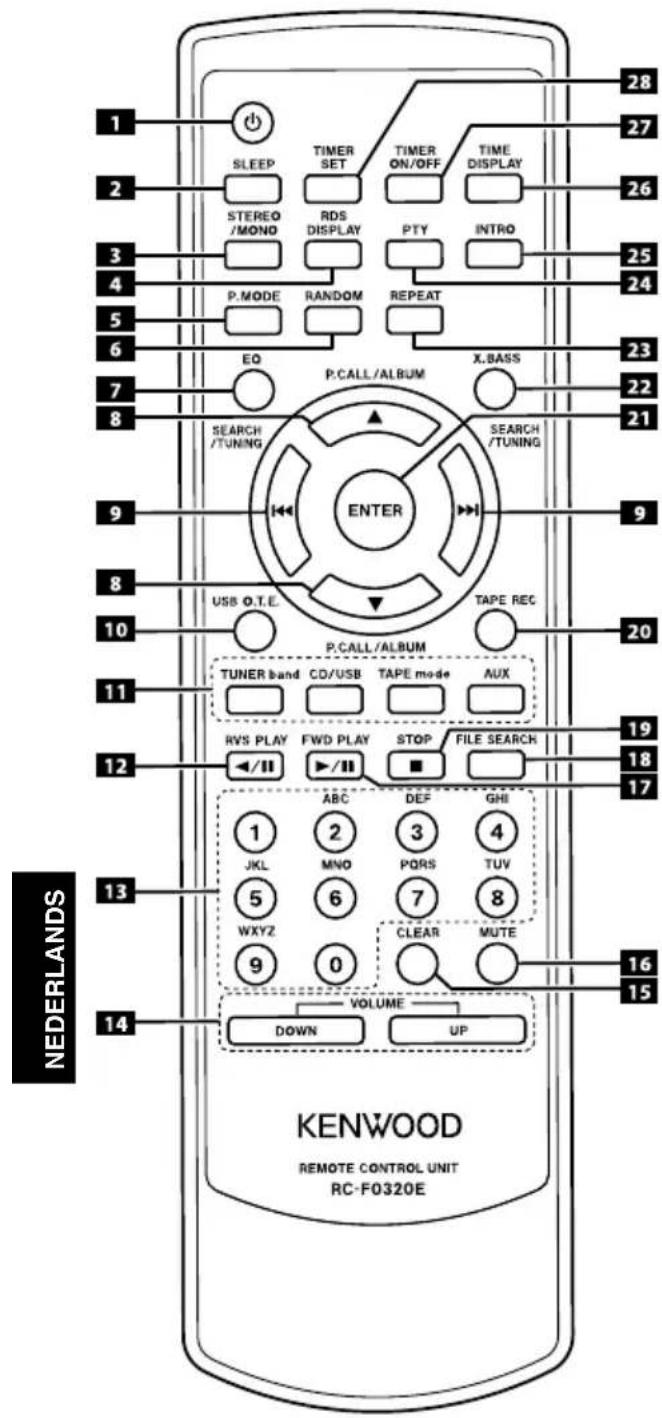

NEDERLANDS KENWOOD REMOTE CONTROL UNIT RC-F0320E 1 2 3 4 5 6 7 8 9 10 11 12 13 14 SLEEP STEREO /MONO P.MODE EQ TIMER SET RDS DISPLAY RANDOM TIME ON/OFF PTY INTRO REPEAT P.CALL/ALBUM X.BASS SEARCH /TUNING SEARCH /TUNING ENTER USB O.T.E. P.CALL/ALBUM TUNER band CO/USB TAPE mode AUX RVS PLAY FWD PLAY STOP FILE SEARCH VOLUME DOWN UP 28 27 26 25 24 23 22 21 20 19 18 17 16 15

Knoppen op zowel de afstandsbediening als de hoofdeenheid

1 (knop

Voor het systeem in te schakelen of op standby te zetten.

standby indicator (alleen op de hoofdeenheid)

7 EQ (EQ) -knop

Voor het selecteren van het gewenste geluidseff ect : POP, CLASSIC, ROCK, JAZZ, of FLAT (deactiveren).

8 P.CALL/ALBUM ▲/▼ (p.call/album up/down) -knoppen

Voor het selecteren van een voorkeurzender op de TUNER. Een album (map) met audiobestanden selecteren.

9 SEARCH/TUNING |◀◀/▶▶| (|◀◀/▶▶| search +/-) -knoppen

Voor het vooruit/achteruit zoeken en het overschakelen naar het volgende/vorige nummer op CD.

Voor het overslaan van nummers op CD.

Voor het voor- en achteruit spoelen en voor het overschakelen naar het volgende/vorige album voor audiobestanden.

Voor het vooruit- en terugspoelen van een cassette.

Voor het afstemmen op hogere/lagere radiofrequencies of het zoeken van radiozenders op de TUNER.

10 USB O.T.E (USB O.T.E) -knop

Opnemen van CD op een USB apparaat.

11 Bronknoppen

Voor het selecteren van de gewenste signaalbron, of om het systeem in te stellen op de geselecteerde signaalbron.

12 RVS PLAY ▶ nop

Voor het starten of pauzeren van het afspelen van TAPE. Voor het starten van het opnemen van TAPE.

14 VOLUME UP/DOWN (volume -knop) -knoppen

Voor het verhogen of verlagen van het volume.

17 FWD PLAY ▶/Ⅱ (▶/Ⅲ) -knop

Voor het starten of pauzeren van het afspelen van CD, USB en TAPE.

Voor het starten van het opnemen van TAPE.

Voor het starten en pauzeren van het opnemen van USB.

19 STOP ■ (■ stop) -knop

Voor het stoppen van het afspelen van CD, USB en TAPE. Stoppen van de geprogrammeerde weergave en opname voor CD en USB.

Stoppen van de opname voor USB en TAPE.

20 TAPE REC (TAPE rec) -knop

Voor het beginnen of onderbreken van opnamen van de TUNER (radio), CD, USB of AUX op een cassetteband.

22 X.BASS (X-bass) -knop

Voor het in- of uitschakelen van de basversterking.

Knoppen op alleen de afstandsbediening

2 SLEEP-knop

Instellen van de tijdsduur tot het toestel uit (standby) gezet wordt.

3 STEREO/MONO -knop

Voor het overschakelen tussen stereo en mono (alleen voor FM) op de TUNER.

4 RDS DISPLAY -knop

Voor het omschakelen van het display naar RDS.

5 P.MODE -knop

Voor het programmeren van nummers/bestanden van een CD/USB.

Voor het instellen van voorkeurzenders op de TUNER.

6 RANDOM-knop

Voor het afspelen in willekeurige volgorde voor CD en USB.

13 Nummerieke 0 - 9/A - Z -knoppen

Voor het selecteren van een nummer/bestand van CD/USB. Voor het selecteren van een voorkeurzender voor TUNER. Bestandsnamen invoeren voor audiobestanden in de zoekmodus voor bestanden.

15 CLEAR -knop

Wissen van de bestandsnaam die is ingevoerd bij het zoeken.

16 MUTE-knop

Voor het tijdelijk uitschakelen en hervatten van de geluidsweergave.

18 FILE SEARCH -knop

Een gewenst audiobestand selecteren.

21 ENTER -knop

Voor het bevestigen van de selectie in de modus bestand zoeken voor audiobestanden.

23 REPEAT -knop

Eén nummer/bestand of alle nummers/bestanden voor CD en USB herhalen.

24 PTY-knop

Voor het PTY-zoeken.

25 INTRO -knop

Voor het afspelen van de eerste paar seconden van elk nummer/bestand van een CD.

Voor het bekijken van de huidige systeemstatus.

Voor het wijzigen van de tijdweergave voor CD.

Voor het wijzigen van de informatieweergave voor audiobestanden.

Aan zetten van de slaaptimer. De tijdsduur is hetzelfde als de eerdere instelling.

Annuleren van de slaaptimer terwijl deze in werking is.

28 TIMER SET -knop

Instellen van de tijdsduur en aan zetten van de slaaptimer.

Knoppen op alleen de hoofdeenheid

29 (demo) -knop

Voor het starten en stoppen van de demonstratie in de aan-stand.

30 (▲) -knop

Voor het open of dicht doen van de CD-lade.

Standbyfunctie

Met de standby-indicator opgelicht wordt er nog een kleine hoeveelheid spanning door het toestel verbruikt om bijvoorbeeld het geheugen te ondersteunen. We noemen dit de standbyfunctie. Het toestel kan met de afstandsbediening worden ingeschakeld wanneer de standbyfunctie is geaktiveerd.

Demonstratie

Het systeem is voorzien van een demonstratiefunctie (alleen display). Als het netsnoer is ingestoken en op de knop wordt gedrukt om het systeem voor het eerst in te schakelen, wordt automatisch de demonstratie gestart. De demonstratie bestaat uit een serie veranderingen van het display en indicatoren voor de mogelijkheden aan te geven, de geluidsweergave zelf verandert niet. De demonstratie kan als volgt worden gestopt.

De demonstratie deactiveren

Druk op de knop (demo) tijdens de demonstratie.

De demonstratie activeren

Druk na het inschakelen van de stroomtoevoer de knop (demo).

- De demonstratie wordt automatisch gestart na een stroomstoring, of wanneer de stekker werd uitgetrokken en weer ingestoken, terwijl de stroomtoevoer was ingeschakeld.

Het systeem inschakelen

Druk op de knop (CD/USB (CD/USB), TUNER band (TUNER band), TAPE mode (TAPE mode) of AUX (AUX).

De standby-indicator gaat uit.

Het systeem schakelt in met de laatst geselecteerde bron of de geselecteerde bron.

Het systeem op standby zetten

Druk op de knop ⏻

De uit (standby) indicator brandt.

Volume aanpassen

Druk op de knop VOLUME UP (draai de (volume) knop naar rechts) voor het volume te verhogen, of op de knop VOLUME DOWN (draai de (volume) knop naar links) voor het volume te verlagen.

"VOL XX" wordt getoond. Waarbij "VOL XX" het volumeniveau aangeeft.

Het geluid tijdelijk uitschakelen

Druk op de knop MUTE.

Het afspelen gaat door zonder geluid, en de indicator "MUTE" verschijnt op het display.

- Druk nogmaals op de knop MUTE of pas het volume aan voor het geluid weer in te schakelen.

Geluidsweergave

Via het geluidsweergavesysteem kunt u genieten van speciale geluidseff ecten, vooringestelde equalizerinstellingen en basversterking, waardoor de beste muziekreproductie wordt geleverd.

Vooringestelde equalizerinstellingen inschakelen

Druk op de knop EQ (EQ) voor het selecteren van het gewenste geluidseff ect: POP, CLASSIC, ROCK, JAZZ of FLAT (deactiveren).

De basversterking inschakelen

Druk op de knop X.BASS (X-bass). De "X-BASS"-indicator verschijnt op het display.

- Om de X-BASS functie uit te schakelen, dient u op de X.BASS (X-bass) toets te drukken. Het "X-BASS" pictogram zal nu verdwijnen.

- De functies EQ en X-BASS worden niet toegepast op het opgenomen geluid.

Hoofdtelefoons

Gebruik de 3,5 mm phones aansluiting aan de bovenzijde van het apparaat voor het luisteren naar uw stereo met behulp van een hoofdtelefoon (los verkrijgbaar).

- Een te hoog volume en te hoge geluidsdruk van een oor- of hoofdtelefoon kan leiden tot beschadiging en verlies van uw gehoor.

Voorbereiding

De disc laden

1 Druk op de knop CD/USB (CD/USB) voor de CD modus te selecteren.
2 Druk op de knop (▲) voor de CD-lade te openen.
3 Plaats een schijf in de CD-speler met het label naar boven.
4 Druk op de knop (▲) voor de CD-lade te sluiten.

Voor een CD zullen de totale speeltijd en het aantal nummers op het display verschijnen.

Bij MP3-CD en WMA-CD, het totaal aantal albums en het totaal aantal bestanden wordt weergegeven op het display.

- Voor de schijf uit te nemen, druk op de knop (▲), neem de schijf beet aan de rand en neem deze voorzichtig uit.

Een USB-toestel aansluiten

1 Druk op de knop voor de standby modus te selecteren.
2 Sluit een USB-toestel aan op de USB-aansluiting op het voorpaneel.
3 Druk op de knop CD/USB (CD/USB) voor de USB modus te selecteren.

• Wacht tot het apparaat de CD/USB-toestel volledig heeft gelezen, voor ervoor te zorgen dat het systeem een goede prestatie afl evert.
• Als geen schijf in de CD-lade is geplaatst, wordt "NO DISC" weergegeven. Als de schijf onleesbaar is, wordt "ERR DISC" weergegeven.
• Als de disc niet afgelezen kan worden, of als er geen geschikt audiobestand op het USB apparaat staat, zal de melding "NO DATA" worden getoond.
• Bij audiobestanden kan inlezen van de schijf meer dan 10 seconden duren, vanwege het grote aantal nummers dat op één schijf kan worden geplaatst.
• Bij audiobestanden staat de "A" op het display voor ALBUM.
• Bij audiobestanden geeft het totaal aantal albums op het display het aantal albums weer dat is opgenomen op de schijf/USB-toestel.
• De "MP3"-indicator verschijnt alleen maar, wanneer de MP3-bestand wordt afgespeeld.

De "WMA"-indicator verschijnt alleen maar, wanneer de WMA-bestand wordt afgespeeld.

- Sluit het USB-apparaat aan en koppel het los wanneer het toestel uit (standby) staat.

De geluidsweergave kan worden onderbroken bij het aansluiten of loskoppelen van USB-apparatuur. Dit kan ook gebeuren wanneer er geen geluid wordt weergegeven of opgenomen van het USB-apparaat.

Wanneer er wordt weergegeven/opgenomen van het USB-apparaat, is het mogelijk dat het bronbestand beschadigd raakt wanneer u het USB-apparaat zomaar loskoppelt of ineens de stroom uitschakelt.

Een normale CD/USB-toestel afspelen

Druk op de knop FWD PLAY ▶/II (▶/II) voor het afspelen te starten.

Het huidige nummer/bestand en de verlopen speeltijd worden op het display weergegeven.

- Druk op de knop FWD PLAY ▶/Ⅱ (▶/Ⅲ) voor het afspelen te pauzeren.

De afspeeltijd gaat knipperen.

Druk nogmaals op de knop FWD PLAY ▶/Ⅱ (▶/Ⅲ) voor het afspelen te hervatten.

- Druk op de knop STOP ■ (■ stop) voor het afspelen te stoppen.

Een nummer/passage naar keuze selecteren

Een nummer selecteren

Druk herhaaldelijk op de knop SEARCH/TUNING |◀◀ of ▶▶| (|◀◀ of ▶▶| search +/-) tot het gewenste nummer op het display verschijnt.

• Druk op de knop FWD PLAY ▶/III (▶/III) ) voor het afspelen te hervatten indien dit is gestopt.
• De nummerieke knoppen, 0–9 op de afstandsbediening kunnen ook worden gebruikt voor het selecteren van een nummer.

Druk op de nummerieke knoppen zoals hieronder is aangegeven:

Voor nummer 2 te selecteren : 2 en ENTER

Voor nummer 23 te selecteren : 2, 3 en ENTER

Voor nummer 120 te selecteren

(alleen audiobestanden): 1, 2 en 0

Een specifi eke passage zoeken tijdens het afspelen

Houd de knop SEARCH/TUNING |◀◀ of ▶▶| (◀◀ of ▶▶ search +/-) tenminste 3 seconden ingedrukt.

Druk op de knop FWD PLAY ▶/II (▶/III) wanneer u de gewenste passage gevonden heeft.

Een gewenst album/bestand selecteren (alleen voor audiobestanden)

Voor het selecteren van een gewenst album

Druk tijdens weergave op de knop P.CALL/ALBUM ▲ of ▼ (p.call/album up of down) tot het gewenste albumnummer verschijnt op het display.

"Axxx xxx" verschijnt op het display. "Axxx" geeft het albumnummer aan en "xxx" geeft het bestandnummer aan.

Voor het selecteren van een gewenst bestand

Druk tijdens weergave herhaaldelijk op de knop SEARCH/TUNING |◀◀ of ▶▶| (◀◀ of ▶▶|search +/-) button tot het gewenste bestand van het huidige album verschijnt op het display.

"Axxx xxx" verschijnt op het display. "Axxx" geeft het albumnummer aan en "xxx" geeft het bestandnummer aan.

- Alleen voor USB-toestel: De nummerieke knoppen, 0–9 op de afstandsbediening kunnen ook worden gebruikt voor het selecteren van een bestand.

Een gewenst bestand zoeken op bestandsnaam

1 Druk, wanneer het afspelen is gestopt, op de knop FILE SEARCH.

De "FILE-SEARCH"-indicator verschijnt op het display.

2 Gebruik de numerieke knoppen A-Z om het eerste teken van de bestandsnaam die u op wilt zoeken in te voeren.

3 Druk op de knop ENTER.

"A" wordt weergegeven en knippert naast het eerste teken.

4 Herhaal stappen 2 en 3 om de tekens in te voeren tot en met het op één na laatste teken.

5 Druk voor het laatste teken op de cijfertoetsen A-Z om het teken in te voeren.

6 Druk op de knop FILE SEARCH.

"SEARCH" verschijnt op het display.

7 Druk op de knop FWD PLAY ▶/II (▶/III) voor het afspelen te starten.

• Als het toestel een geschikt bestand vindt, zullen het albumnummer en het fragmentnummer getoond worden. Druk op de knop TIME DISPLAY. Vervolgens worden de routenaam en de bestandsnaam over het display geschoven.
• Indien er geen geschikt bestand, wordt de tekst "NO FILE" getoond.

Het programmeren van nummers van een CD is mogelijk wanneer het afspelen is gestopt. Tot maximaal 60 nummers kunnen in willekeurige volgorde in het geheugen worden opgeslagen.

1 Druk, wanneer het afspelen is gestopt, op de knop P.MODE voor de programmainstellingen in te voeren.
De "PGM"-indicator en "-- P-01" verschijnen op het display. "-- " geeft het nummer van de CD aan en "P-01" geeft het programmanummer aan. De "PGM"-indicator begint te knipperen.

2 Druk op de knop SEARCH/TUNING |◀◀ of ▶▶| (◀◀ of ▶▶| search +/−) voor het gewenste nummer te selecteren.

Het programmanummer begint te knipperen.

3 Druk op de knop P.MODE voor het geselecteerde nummer op te slaan.

Het tracknummer springt naar “—” en het volgende programmanummer verschijnt op het display.

4 Herhaal stap 2 t/m 3 voor andere nummers op deze manier op te slaan.

De "PGM"-indicator verschijnt op het display.

5 Druk op de knop FWD PLAY ▶/Ⅱ (▶/Ⅲ) voor de geprogrammeerde nummers af te spelen.

• De nummerieke knoppen, 0–9 op de afstandsbediening kunnen ook worden gebruikt voor het selecteren van een nummer.
• "FULL" gaat knipperen wanneer u meer dan 60 nummers probeert te programmeren.
• U kunt de programmavolgorde bekijken door op de knop P.MODE in de stopmodus te drukken.
• Als u op de knop REPEAT drukt tijdens geprogrammeerde weergave, wordt het huidige nummer of worden alle geprogrammeerde nummers herhaaldelijk afgespeeld. De "REPEAT"-indicator of de "REPEAT ALL"-indicator en de "PGM"-indicator verschijnen op het display.

Bestanden programmeren (alleen vor audiobestanden)

Het programmeren van nummers van een MP3-CD/WMA-CD/USB-toestel is mogelijk wanneer het afspelen is gestopt. Tot maximaal 60 bestanden kunnen in willekeurige volgorde in het geheugen worden opgeslagen.

1 Druk, wanneer het afspelen is gestopt, op de knop P.MODE voor de programmainstellingen in te voeren.

De "PGM"-indicator en "-- - P-01" verschijnen op het display. "-- - " geeft het bestand van de schijf aan en "P-01" geeft het programmanummer aan. De "PGM"-indicator begint te knipperen.

2 Druk op de knop SEARCH/TUNING |◀◀ of ▶▶| (◀◀ of ▶▶| search +/−) voor het gewenste bestand te selecteren.

Het programmanummer begint te knipperen.

3 Druk op de knop P.MODE voor het geselecteerde bestand op te slaan.

Het bestandnummer springt naar “--” en het volgende programmanummer verschijnt op het display.

4 Herhaal stap 2 t/m 3 voor andere bestanden op deze manier op te slaan.

De "PGM"-indicator verschijnt op het display.

5 Druk op de knop FWD PLAY ▶/II (▶/III) voor de geprogrammeerde bestanden af te spelen.

• De nummerieke knoppen, 0–9 op de afstandsbediening kunnen ook worden gebruikt voor het selecteren van een bestand.
• "FULL" gaat knipperen wanneer u meer dan 60 bestanden probeert te programmeren.
• Audiobestanden kunnen alleen worden geprogrammeerd binnen dezelfde bron.
• U kunt de programmavolgorde bekijken door op de knop P.MODE in de stopmodus te drukken.
• Als u op de knop REPEAT drukt tijdens geprogrammeerde weergave, wordt het huidige bestand of worden alle geprogrammeerde bestanden herhaaldelijk afgespeeld. De "REPEAT"-indicator of de "REPEAT ALL"-indicator en de "PGM"-indicator verschijnen op het display.

Het programma wissen

Druk eenmaal op de knop STOP ■ (■ stop) in de stopmodus en tweemaal tijdens het afspelen van het programma.

De "PROGRAM"-indicator verdwijnt van het display.

• "P" betekent programma (PROGRAM).
• Het programma wordt automatisch gewist wanneer de CD-lade wordt geopend.
• De programmeerfunctie is uitgeschakeld tijdens het afspelen of wanneer dit is gepauzeerd.

Willekeurig volgorde

U kunt alle nummers/bestanden in willekeurige volgorde afspelen.

1 Druk tijdens het afspelen, of wanneer dit is gepauzeerd of gestopt, op de knop RANDOM voor het willekeurig afspelen in te schakelen.
De "RDM"-indicator verschijnt op het display.

2 Druk nogmaals op de knop RANDOM om het afspelen in willekeurige volgorde te stoppen.

De "RDM"-indicator verdwijnt van het display.

- Indien de programma- of herhaalfunctie zijn ingeschakeld, is het afspelen in willekeurige volgorde niet mogelijk.

Herhalen

U kunt het huidige nummer/bestand/album of de hele CD/USB-toestel herhaald afspelen.

Enkel nummer/bestand herhalen

Druk eenmaal op de knop REPEAT tijdens het afspelen, of wanneer dit is gepauzeerd.

De "REPEAT"-indicator verschijnt op het display.

- Druk eenmaal op de knop REPEAT voor een CD en 3 keer voor audiobestanden.

Alle nummers/bestanden herhalen

Druk eenmaal op de knop REPEAT voor een CD en 3 keer voor audiobestanden tijdens weergave of gepauzeerde weergave.

De "REPEAT ALL"-indicator verschijnt op het display.

vervolg op de volgende bladzijde

• Druk eenmaal op de knop REPEAT voor het herhalen te stoppen.
• Alle nummers/bestanden worden doorlopend herhaald.

Een album herhalen (alleen voor audiobestanden)

Druk tweemaal op de knop REPEAT tijdens het afspelen of wanneer dit gepauzeerd is.

De "REPEAT ALB."-indicator verschijnt op het display.

• Druk tweemaal op de knop REPEAT voor het herhalen te stoppen.
• Deze functie kan niet worden gebruikt in de programmamodus.

Intro scan

Deze functie laat u de eerste 10 seconden van elk nummer op de CD horen.

Druk op de knop INTRO om het scannen te starten.

De "INTRO"-indicator verschijnt op het scherm.

Introscan stoppen

Druk nogmaals op de knop INTRO.

Het apparaat schakelt over naar de normale afspeelstand en begint met afspelen waar u gestopt bent met scannen.

Opnemen op een USB apparaat

Neemt songs van de CD op het USB apparaat op in MP3 formaat.

1 Sluit een USB-toestel aan op de USB-aansluiting op het voorpaneel.
2 Druk op de SEARCH/TUNING |◀◀ of ▶▶| (|◀◀ of ▶▶| search +/-) toets om het eerste CD fragment dat u wilt opnemen te selecteren.
3 Druk op de knop USB O.T.E. (USB O.T.E.) voor het opnemen te starten. De indicator "USB REC." verschijnen op het display.
4 Druk op de knop STOP ■ (■ stop) voor het opnemen te stoppen.

• Als u op de USB O.T.E. (USB O.T.E.) toets drukt tijdens weergave van een CD, zal de opname beginnen vanaf het begin van het huidige fragment.
• U kunt het opnemen onderbreken door op de knop FWD PLAY ▶/II (▶/II) te drukken. Druk op de knop FWD PLAY ▶/II (▶/II) voor verder te gaan met opnemen.
• Tijdens het opnemen is het niet mogelijk naar andere bronnen te luisteren.
• Opgenomen muziek wordt opgeslagen onder serienummers van "track001" t/m "track900" in de "KWD folder" map op het USB apparaat.
• Muziek wordt gecodeerd volgens de onderstaande specifi caties.
• Formaat: MP3
  – Transmissiesnelheid: 128 kbps
  – Sampling-frequentie: 44,1 kHz
  • Voor opname geschikte USB apparatuur
• USB-standaard: USB 1.1/2.0
  – Bestandindeling: FAT 16/32

Geprogrammeerde opname

U kunt de gewenste CD fragmenten in de gewenste volgorde en zo opnemen op een USB apparaat.

1 Sluit een USB-toestel aan op de USB-aansluiting op het voorpaneel.
2 Programmeer de gewenste reeks CD-nummers.
Zie pagina 12 en 13 voor de programmeerprocedure.
3 Druk op de knop USB O.T.E. (USB O.T.E.) voor het opnemen te starten.
De indicator "USB REC." verschijnen op het display.

- Druk op de knop STOP ■ (■ stop) voor het opnemen te stoppen.

De weergave van de informatie over de schijf of het USB-toestel wijzigen

Door op de knop TIME DISPLAY te drukken worden verschillende soorten informatie over de schijf/USB-toestel getoond, zoals tijdsinformatie van het huidige nummer of een hele schijf, bestands- en artiestennaam in de audiobestanden, etc.

Afstemmen op radiozenders

1 Druk op de knop TUNER band (TUNER band) voor het gewenste frequentiebereik te selecteren: FM of AM.

2 Druk op de knop SEARCH/TUNING |◀◀ of ▶▶| (◀◀ of ▶▶| search +/−) en houd deze ingedrukt om af te stemmen op de gewenste frequentie.

- Voor af te stemmen op een zwakke zender drukt u herhaaldelijk op de knop SEARCH/TUNING I◄◄ of ►►I (I◄◄ of ►►I search +/-) tot het display de gewenste frequentie weergeeft of wanneer de beste ontvangst is bereikt.

Voorkeurzenders opslaan

U kunt tot 20 FM en 20 AM radiozenders in het geheugen opslaan. Wanneer een voorkeurzender wordt geselecteerd, verschijnt het voorkeurnummer op het display.

1 Druk op de knop TUNER band (TUNER band) voor het gewenste frequentiebereik te selecteren: FM of AM.
2 Druk op de knop SEARCH/TUNING |◀◀ of ▶▶| (◀◀ of ▶▶| search +/-) voor af te stemmen op de gewenste frequentie.
3 Druk op de knop P.MODE, zodat de tekst “- -” begint te knipperen.
4 Als u de radiozender onder een ander voorkeurnummer wilt opslaan, moet u op P.CALL/ALBUM ▲ of ▼ (p.call/album up of down) drukken om het gewenste voorkeurnummer te selecteren.
5 Druk nogmaals op de knop P.MODE voor de radiozender op te slaan.
6 Herhaal stap 2 t/m 5 voor andere voorkeurzenders op te slaan.

- Indien tijdens het programmeren geen knop wordt ingedrukt binnen 20 seconden, verhaalt het systeem de programmeerstand automatisch.

Op een voorkeurzender afstemmen

Druk op de knop P.CALL/ALBUM ▲ of ▼ (p.call/album up of down), of nummerieke knoppen 0–9 op de afstandsbediening voor het nummer van de gewenste voorkeurzender te selecteren.

Het voorkeurnummer en de frequentie verschijnt op het display.

STEREO/MONO

Druk op de knop STEREO/MONO voor stereo- of monoweergave te kiezen.

Wanneer stereoweergave is geselecteerd, verschijnt de "STEREO"-indicator op het display (indien de huidige zender FM-stereo is).

- U kunt alleen tussen stereo-kiezen of monoweergave bij FM-zenders.

Gebruik van RDS (Radio Data System)

RDS is een systeem dat nuttige informatie (in digitale vorm) samen met het signaal van FM-uitzendingen meestuurt. Tuners en receivers die compatibel zijn met RDS ontvangst kunnen deze informatie dan gebruiken voor diverse functies, zoals bijvoorbeeld de automatische weergave van de zendernaam.

RDS functies

PTY (Program TYpe Identifi cation) zoeken:

Het toestel stemt automatisch af op zenders die op dat moment uitzendingen van het gekozen type (genre) verzorgen.

PS (Program Service Name) weergave:

Het toestel toont automatisch de zendernaam die door de RDS zender wordt meegestuurd.

Radio Text functie:

Toont de radio text-gegevens die door sommige RDS zenders worden meegestuurd wanneer u op de knop RDS DISPLAY drukt. "NO TEXT" verschijnt in het display wanneer geen tekstgegevens werden meegestuurd.

- Bepaalde functies zijn afhankelijk van het model of het land mogelijk niet beschikbaar of hebben een andere naam.

De weergave van RDS-informatie wijzigen

Druk tijdens het luisteren naar een RDS-zender op de knop RDS DISPLAY voor de inhoud van het display te veranderen.

Bij elke druk op de toets verandert de displayfunctie als volgt:

Afstemmen volgens programmatype (PTY zoeken)

Met deze functie kan de tuner automatisch zenders zoeken die momenteel programma's van een bepaald type uitzenden die u wenst te beluisteren.

1 Druk op de knop TUNER band (TUNER band) voor FM te selecteren.
2 Druk op de knop PTY.

Indien de huidige zender is uitgerust met RDS, wordt het programmatype van de zender weergegeven.

3 Druk op de knop PTY om het gewenste programmatype te selecteren.

Programmatypetabel

Programmatype Display
Nieuws NEWS
Actueel AFFAIRS
Informatie INFO
Sport SPORT
Educatie EDUCATE
Drama DRAMA
Cultuur CULTURE
Wetenschap SCIENCE
Gevarieerde gesprekken	VARIED
Popmuziek	POP M
Rockmuziek	ROCK M
Gevarieerde muziek	EASY M
Licht klassieke muziek	LIGHT M
Klassiek CLASSICS
Andere muziek	OTHER M

Weer	WEATHER
Financiën	FINANCE
Kinderprogramma's	CHILDREN
Sociale zaken	SOCIAL
Religie RELIGION
Inkomende telefoontjes	PHONE IN
Reizen	TRAVEL
Vrije tijd	LEISURE
Jazz muziek	JAZZ
Country muziek	COUNTRY
Nationale muziek	NATION M
Oldies muziek	OLDIES
Folk muziek	FOLK M
Documentaire	DOCUMENT

4 Druk op de knop SEARCH/TUNING |◀◀ of ▶▶| (◀◀ of ▶▶| search +/-) om te beginnen met zoeken.

• Onder bepaalde ontvangstomstandigheden kan het meer dan 1 minuut duren om het zoeken te voltooien.
• Indien het gewenste programmatype niet kan worden gevonden, wordt de tekst "NO MATCH" weergegeven en schakelt het display vervolgens na enkele seconden weer terug naar de originele weergave.

Een cassette afspelen

1 Druk op de knop TAPE mode (TAPE mode) voor cassettedeck.
2 Druk op het deel dat is gemarkeerd met [push open] voor de deur van het cassettedeck te openen.
3 Plaats een cassette in het cassettedeck met de open zijde naar onderen.
4 Sluit de deur zorgvuldig.
5 Druk op de knop TAPE mode (TAPE mode) voor de gewensteomkeermodus te selecteren.

indicator: een kant van de cassetteafspelen en stoppen.

→ indicator: beide kanten afspelen enstoppen.

indicator: beiden kanten onafgebrokenafspelen.

6 Druk op de knop SEARCH/TUNING |◀◀ of ▶▶| (◀◀ of ▶▶| search +/−) voor de cassette naar het gewenste beginpunt te verplaatsen.
7 Druk op de knop FWD PLAY ▶/Ⅱ (▶/Ⅲ) of RVS PLAY ◀/Ⅳ voorde cassetterichting te selecteren en het afspelen te starten.

Opnemen op een cassette

U kunt opnemen van een radio, een schijf of een USB-toestel.

Voor meer informatie over het opnemen via een extern apparaat dat is aangesloten op de AUX IN-aansluiting raadpleegt u (pagina 18).

Gebruik voor een goede opname een cassette met normale bias (alleen type 1).

Opnemen van de radio

1 Plaats een cassette in het cassettedeck en sluit de deur.
2 Druk op de knop TUNER band (TUNER band) voor de TUNER te selecteren en kies een zender.
3 Druk op de knop TAPE REC (TAPE rec) voor het apparaat in de stand opname-standby te zetten. De indicator "TAPE REC." verschijnen op het display.
4 Druk op de knop FWD PLAY ▶/Ⅱ (▶/Ⅲ) of RVS PLAY ◀/Ⅳ o#r het opnemen te starten.

- Druk op de knop STOP ■ (■ stop) voor het opnemen te stoppen.

Tip voor het opnemen van de radio

Druk op de knop TAPE REC (TAPE rec) voor het opnemen tijdelijk te onderbreken. Druk op de knop FWD PLAY ▶/II (▶/II) of RVS PLAY ◀/III(◀/II) voor het opnemen te hervatten.

Opnemen van een CD/MP3-CD/WMA-CD/USB-toestel

1 Plaats een schijf of een USB-toestel.
2 Plaats een lege cassette in het cassettedeck.
3 Druk op de knop voor de gewenste signaalbron om de bron waarvan u wilt opnemen te selecteren.

Voor CD/MP3-CD/WMA-CD : Druk op de knop CD/USB (CD/USB) om CD-invoer te selecteren. Voor USB-toestel : Druk op de knop CD/USB (CD/USB) om USB-invoer te selecteren.
4 Zorg ervoor dat het toestel op weergave is ingesteld.
5 Druk op de knop SEARCH/TUNING |◀◀ of ▶▶| (◀◀ of ▶▶ search +/-) om het eerste nummer/ bestand te selecteren dat u wilt opnemen.
6 Druk op de knop TAPE REC (TAPE rec) voor het apparaat in de stand opname-standby te zetten. De indicator "TAPE REC." verschijnen op het display.
7 Druk op de knop FWD PLAY ▶/II (▶/II) of RVS PLAY ◀/Noor Het opnemen te starten. De indicator "SYNC" verschijnen op het display.

• Voor een goede prestatie van het systeem te garanderen, wacht u tot het apparaat de schijf/USB-toestel volledig heeft ingelezen alvorens opname te starten.
• U kunt het opnemen onderbreken door op de knop TAPE REC (TAPE rec) te drukken. Druk op de knop FWD PLAY ▶/Ⅱ (▶/Ⅲ) of RVS PLAY ◀/Ⅲ( )Voor verder te gaan met opnemen.
• U kunt het opnemen beëindigen door op de knop STOP ■ (■ stop) te drukken.
• Voor CD/MP3-CD/WMA-CD : Indien u stap 6 en 7 uitvoert tijdens het afspelen van een gewone schijf, begint het opnemen vanaf het begin van het huidige nummer/bestand.
• Tijdens het opnemen is het niet mogelijk naar andere bronnen te luisteren.

Opnemen van een CD of MP3-CD of WMA-CD of USB-toestel programmeren

De gewenste CD-nummers of MP3-bestanden of WMA-bestanden kunnen worden geprogrammeerd in de gewenste volgorde en worden opgenomen op een cassette.

1 Plaats een schijf of een USB-toestel.
2 Plaats een lege cassette in het cassettedeck.
3 Druk op de knop voor de gewenste signaalbron om de bron waarvan u wilt opnemen te selecteren.
Voor CD/MP3-CD/WMA-CD : Druk op de knop CD/USB (CD/USB) om CD-invoer te selecteren. Voor USB-toestel : Druk op de knop CD/USB (CD/USB) om USB-invoer te selecteren.
4 Controleer of de eenheid in de stopmodus staat.
5 Programmeer de gewenste reeks CD-nummers of MP3-bestanden of WMA-bestanden. Zie pagina 12 en 13 voor de programmeerprocedure.
6 Druk op de knop TAPE REC (TAPE rec) voor het apparaat in de stand opname-standby te zetten. De indicator "TAPE REC." verschijnen op het display.
7 Druk op de knop FWD PLAY ▶/II (▶/II) of RVS PLAY ◀/II voor het opnemen te starten. De indicator "SYNC" verschijnen op het display.

- U kunt het opnemen beëindigen door op de knop STOP ■ (■ stop) te drukken.

Een extern apparaat gebruiken

U kunt een extern apparaat, zoals een CD-speler of cassettedeck, op dit apparaat aansluiten en het gebruiken als extra bron.

Een extern apparaat aansluiten

Sluit de audiokabel van het apparaat aan op de AUX IN-aansluiting achter op het systeem.

- Zorg er bij het aansluiten voor dat de markeringen (L, R) op het apparaat overeenkomen met die op het systeem.

Afspelen via het externe apparaat

1 Druk op de knop AUX (AUX) om de AUX-modus te selecteren.
2 Speel af via het apparaat.

- Voor nadere details over het gebruik van het apparaat raadpleegt u de bijbehorende instructiehandleiding.

Opnemen op een cassette

1 Plaats een cassette in het cassettedeck en sluit de deur.
2 Druk op de knop AUX (AUX) om de AUX-modus te selecteren.
3 Speel af via het apparaat dat is aangesloten op dit systeem.
4 Druk op de knop TAPE REC (TAPE rec) voor het apparaat in de stand opname-standby te zetten. De indicator "TAPE REC." verschijnen op het display.
5 Druk op de knop FWD PLAY ▶/II (▶/III) of RVS PLAY ◀/Noor Het opnemen te starten.

- Druk op de knop STOP ■ (■ stop) voor het opnemen te stoppen.

Slaaptimer Aan/Uit

Als de slaaptimer wordt ingeschakeld, zal het systeem uit (standby) gezet worden nadat de ingestelde tijdsduur verstreken is.

1 Druk op de knop TIMER ON/OFF.

De slaaptimer treedt in werking en het "SLEEP" pictogram verschijnt.

Als de slaaptimer in werking was, zal deze worden geannuleerd.

• De begininstelling voor de tijdsduur is 90 minuten.
• Zie onder voor het veranderen van de tijdsduur.

Wijzigen en inschakelen van de slaaptimer

De tijdsduur kan worden gewijzigd binnen bereik van 10 t/m 90 minuten.

1 Druk op de knop SLEEP.

De op dit moment ingestelde tijd zal verschijnen. Met elke druk op deze toets verandert de ingestelde tijdsduur:

$$ \begin{array}{l}9 0 \rightarrow 8 0 \rightarrow 7 0 \rightarrow \dots 2 0 \rightarrow 1 0 \rightarrow \text {off} \rightarrow 9 0 \rightarrow 8 0\\rightarrow 7 0 \dots\end{array} $$

2 Druk op de TIMER SET toets wanneer u de gewenste tijdsduur heeft bereikt.

De slaaptimer treedt in werking en het "SLEEP" pictogram verschijnt.

- De instelling voor de tijdsduur verandert en het display keert terug naar de vorige stand als er 20 seconden niets wordt geladen.

Onderhoud

De behuizing schoonmaken

- Gebruik een zachte doek, licht bevochtigd met een licht schoonmaakmiddel. Gebruik geen oplossingen met alcohol, spiritus, ammonia, of schuurmiddelen.

CD schoonmaken

- Wanneer een CD bevuild raakt, maak deze dan schoon met een schoonmaakdoekje. Veeg van het midden van de schijf naar buiten toe. Veeg niet met een cirkelvormige beweging. - Gebruik geen oplosmiddelen zoals benzine, verfverdunner, in de winkel verkrijgbare schoonmaakmiddelen, of anti-statische spray voor analoge platen.

De koppen en tapepad schoonmaken

- Voor een goede opname- en weergavekwaliteit te garanderen, dienen de koppen, de windas en de drukrol na elke 50 uur van gebruik schoongemaakt te worden. - Gebruik een wattenstaafj e, licht bevochtigd met een schoonmaakmiddel. - De koppen kunnen ook worden schoongemaakt door eenmaal een schoonmaakcassette af te spelen.

Voorzorgen voor condens

Condens (of vocht) wordt mogelijk in het toestel gevormd wanneer er een groot temperatuursverschil tussen het inwendige van het toestel en de omgeving is. Het toestel functioneert mogelijk niet juist wanneer er condens in het toestel is gevormd. U moet in dat geval een paar uur wachten en het toestel pas in gebruik nemen wanneer de condens is verdampt.

Let vooral bij de volgende omstandigheden goed op:

Er is gauw sprake van condensatie wanneer het toestel naar een andere ruimte met een groot verschil in temperatuur wordt verplaatst, wanneer de kamer zeer vochtig is, etc.

Terugstellen van de microcomputer

De microcomputer functioneert mogelijk niet juist in bepaalde omstandigheden (nadat het netsnoer bijvoorbeeld is losgekoppeld met de spanning ingeschakeld). Het toestel zal dan tevens niet naar behoren functioneren en de aanduidingen op het display zijn mogelijk verkeerd. Wanneer dat gebeurt, volgt u de onderstaande procedure voor de microcomputer terug te stellen en het toestel weer normaal te laten functioneren.

Wanneer het apparaat is ingeschakeld en de TUNER invoer is geselecteerd, houd dan de (■ stop) knop gedurende minstens 2 seconden ingedrukt.

Haal de stekker uit het stopcontact en doe hem vervolgens weer terug als "INIT.OK" verschijnt.

- Door de microcomputer terug te stellen wordt tevens de inhoud van het geheugen volledig gewist en worden alle fabrieksinstellingen hersteld.

Raadpleeg de volgende gids voor het oplossen van problemen.

Algemeen

Geen geluid.

→ Sluit het netsnoer zorgvuldig aan.
→ Zet het VOLUME op een goed geluidsniveau.
→ Controleer of de juiste bron is ingesteld.
→ Neem de hoofdtelefoonplug uit de hoofdtelefoonaansluiting.

Het linker en rechter geluidskanaal zijn omgewisseld.

→ Controleer de aansluiting en plaatsing van de luidsprekers.

Het systeem toont automatisch eigenschappen.

→ Schakel de demonstratie uit.

Het systeem werkt niet, op welke knop u ook drukt.

→ Haal de stekker van het netsnoer uit het stopcontact en plaats de stekker vervolgens weer terug.

CD-speler

De tekst "NO DISC" wordt weergegeven.

→ Plaats een CD op de juiste wijze (met het label naar boven).
→ Maak de CD schoon.
→ Gebruik een nieuwe of leesbare schijf.
→ Wacht tot de condens op de lens is verdwenen.

USB-werking

De tekst "NO USB" wordt weergegeven.

→ Plaats het USB-toestel op de juiste wijze.

Geen weergave.

→ Het USB-apparaat is losgekoppeld tijdens weergave of opname. Formatteer het USB-apparaat en neem de nummers opnieuw op.

Radio-ontvangst

Ruis op de radio.

→ Stem af op een goede frequentie.
→ Pas de richting van de FM-antenne aan.
→ Zet de AM-antenne op een andere plek en pas de richting van de antenne aan.
→ Verhoog de afstand tussen het systeem en de televisie of videorecorder.

Cassettedeck

Opnemen werkt niet.

→ Breng plakband aan op de plaats van de beveiligingslip van de cassette.
→ Maak de koppen schoon.
→ Gebruik alleen normale IEC 1-cassettes.
Gebruik geen cassette waarop langer dan 90 minuten kan worden opgenomen, want de in dit soort cassettes gebruikte band is erg dun en kan gemakkelijk problemen veroorzaken zoals vastlopen rond de aandrukrollertjes of breken.

Afstandsbediening

Werking incorrect.

→ Vervang de batterijen.
→ Verwijder obstakels.
→ Verklein de afstand tot het systeem bij gebruik van de afstandsbediening en zorg ervoor dat u naar de infraroodontvanger wijst.

Hoofdeenheid

Verstärker gedeelte

Versterker

30 W + 30 W

(1 kHz, 10% totale harmonische vervorming, bij 4 Ω)

Tuner gedeelte

FM tuner gedeelte

Frequentiebereik

87,5 MHz \~ 108 MHz

AM tuner gedeelte

Frequentiebereik

531 kHz \~ 1.602 kHz

CD-speler gedeelte

Laser....halfgeleiderlaser

Oversampling ....8 fs (352,8 kHz)

Golfl engte laser 760 \~ 800 nm

Sterkteklasse laser.... Klasse 1 (IEC)

D/A-conversie....1-Bits

USB-interface

USB-standaard....USB 1.1/2.0

Maximale toevoerstroom ....500 mA

Bestandindeling ...... FAT 12/16/32

MP3 decoding

Ingangs (Gevoeligheid/ Impedantie)

1000 mV/ 10 kΩ

Algemeen

Stroomverbruik....75 W

Afmetingen B:160 mm

H:269 mm

D:345 mm

- Kenwood volgt een politiek van voortdurende aanpassing aan nieuwe ontwikkelingen. Daarom kunnen specifi caties worden gewijzigd zonder voorafgaande kennisgeving.

- Optimale prestaties zijn niet gegarandeerd in een uiterst koude omgeving (vriestemperaturen).

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren)

Dit symbool geeft aan dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier

worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www. stibat.nl.

Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval.

Batterij niet weggooien, maar inleveren als KCA.

KENWOOD

Voor uw administratie

Noteer het serienummer, op de achterkant van het apparaat, in de daarvoor bestemde ruimte op het garantiebewijs en in de onderstaande ruimte. Geef het model- en serienummer aan uw dealer door wanneer u contact met hem opneemt voor informatie of service.

Modelnummer ____ Serienummer

KENWOOD

SISTEMA COMPONENTI Hi-Fi COMPATTO

M-505USB

ISTRUZIONI PER L'USO

Kenwood Corporation
