BEDIENUNGSANLEITUNG M505USBB KENWOOD

Konformitätserklärung in Bezug auf die EMC-Vorschrift 2004/108/EG

Hersteller:

Kenwood Corporation

2967-3 Ishikawa-machi, Hachioji-shi, Tokyo, 192-8525 Japan

EU-Vertreter:

Kenwood Electronics Europe BV

Amsterdamseweg 37, 1422 AC UITHOORN, Niederlande

CE

COMPACT DISC DIGITAL AUDIO CD-R/RW PLAYBACK mp3/wma RDS

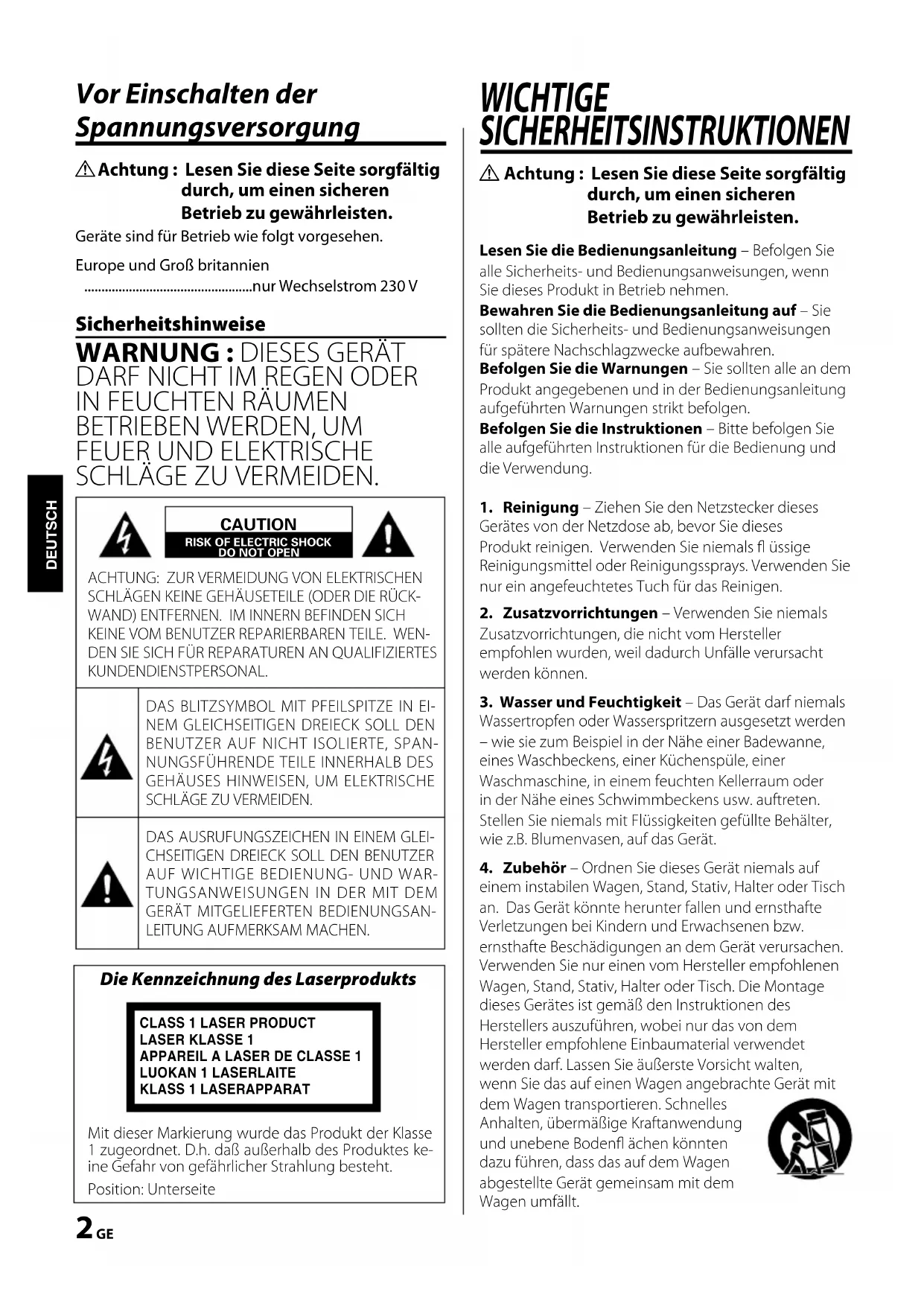

Vor Einschalten der Spannungsversorgung

⚠️ Achtung : Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.

Geräte sind für Betrieb wie folgt vorgesehen.

Europe und Groß britannien

nur Wechselstrom 230 V

Sicherheitshinweise

WARNUNG : DIESES GERÄT DARF NICHT IM REGEN ODER IN FEUCHTEN RÄUMEN BETRIEBEN WERDEN, UM FEUER UND ELEKTRISCHE SCHLÄGE ZU VERMEIDEN.

CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: ZUR VERMEIDUNG VON ELEKTRISCHEN SCHLÄGEN KEINE GEHÄUSETEILE (ODER DIE RÜCKWAND) ENTFERNEN. IM INNERN BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN TEILE. WEN-DEN SIE SICH FÜR REPARATUREN AN QUALIFIZIERTES KUNDENDIENSTPERSONAL.

DAS BLITZSYMBOL MIT PFEILSPITZE IN EI-NEM GLEICHSEITIGEN DREIECK SOLL DEN BENUTZER AUF NICHT ISOLIERTE, SPANNUNGSFÜHRENDE TEILE INNERHALB DES GEHÄUSES HINWEISEN, UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN.

DAS AUSRUFUNGSZEICHEN IN EINEM GLEICHSEITIGEN DREIECK SOLL DEN BENUTZER AUF WICHTIGE BEDIENUNG- UND WARTUNGSANWEISUNGEN IN DER MIT DEM GERÄT MITGELIEFERTEN BEDIENUNGSANLEITUNG AUFMERKSAM MACHEN.

Die Kennzeichnung des Laserprodukts

Mit dieser Markierung wurde das Produkt der Klasse 1 zugeordnet. D.h. daß außerhalb des Produktes keine Gefahr von gefährlicher Strahlung besteht.

Position: Unterseite

WICHTIGE SICHERHEITSINSTRUKTIONEN

⚠️ Achtung : Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.

Lesen Sie die Bedienungsanleitung – Befolgen Sie alle Sicherheits- und Bedienungsanweisungen, wenn Sie dieses Produkt in Betrieb nehmen.

Bewahren Sie die Bedienungsanleitung auf – Sie sollten die Sicherheits- und Bedienungsanweisungen für spätere Nachschlagzwecke aufbewahren.

Befolgen Sie die Warnungen – Sie sollten alle an dem Produkt angegebenen und in der Bedienungsanleitung aufgeführten Warnungen strikt befolgen.

Befolgen Sie die Instruktionen – Bitte befolgen Sie alle aufgeführten Instruktionen für die Bedienung und die Verwendung.

1. Reinigung – Ziehen Sie den Netzstecker dieses Gerätes von der Netzdose ab, bevor Sie dieses Produkt reinigen. Verwenden Sie niemals fl üssige Reinigungsmittel oder Reinigungssprays. Verwenden Sie nur ein angefeuchtetes Tuch für das Reinigen.

2. Zusatzvorrichtungen – Verwenden Sie niemals Zusatzvorrichtungen, die nicht vom Hersteller empfohlen wurden, weil dadurch Unfälle verursacht werden können.

3. Wasser und Feuchtigkeit – Das Gerät darf niemals Wassertropfen oder Wasserspritzern ausgesetzt werden – wie sie zum Beispiel in der Nähe einer Badewanne, eines Waschbeckens, einer Küchenspüle, einer Waschmaschine, in einem feuchten Kellerraum oder in der Nähe eines Schwimmbeckens usw. auftreten. Stellen Sie niemals mit Flüssigkeiten gefüllte Behälter, wie z.B. Blumenvasen, auf das Gerät.

4. Zubehör – Ordnen Sie dieses Gerät niemals auf einem instabilen Wagen, Stand, Stativ, Halter oder Tisch an. Das Gerät könnte herunter fallen und ernsthafte Verletzungen bei Kindern und Erwachsenen bzw. ernsthafte Beschädigungen an dem Gerät verursachen. Verwenden Sie nur einen vom Hersteller empfohlenen Wagen, Stand, Stativ, Halter oder Tisch. Die Montage dieses Gerätes ist gemäß den Instruktionen des Herstellers auszuführen, wobei nur das von dem Hersteller empfohlene Einbaumaterial verwendet werden darf. Lassen Sie äußerste Vorsicht walten, wenn Sie das auf einen Wagen angebrachte Gerät mit

dem Wagen transportieren. Schnelles Anhalten, übermäßige Kraftanwendung und unebene Bodenfl ächen könnten dazu führen, dass das auf dem Wagen abgestellte Gerät gemeinsam mit dem Wagen umfällt.

1. Ventilation – Im Gehäuse des Gerätes sind Ventilationsöff nungen vorhanden, um einen zuverlässigen Betrieb des Gerätes zu gewährleisten und um es vor Überhitzung zu schützen. Blockieren Sie niemals die Belüftungsöff nungen, indem Sie das Gerät auf einem Bett, Sofa, Teppich oder einer ähnlich weichen Unterlage abstellen. Dieses Gerät sollte nicht in ein Bücherregal oder Einbauschrank eingebaut werden, wenn nicht für ausreichende Belüftung gesorgt ist, wie es in der Einbauanleitung des Herstellers beschrieben ist.

2. Spannungsversorgung – Dieses Gerät darf nur an die Netzspannung angeschlossen werden, die an dem Gerät angegeben ist. Wenn Sie sich über die Art der Spannungsversorgung in Ihrer Wohnung nicht sicher sind, wenden Sie sich an Ihren Faschhändler oder an das örtliche Energieversorgungsunternehmen.

3. Netzkabel – Netzkabel müssen so geführt werden, dass sie keine Stolpergefahr bilden und dass keine Beschädigung durch andere Gegenstände hervorgerufen werden kann. Insbesondere ist Vorsicht an Steckern, Steckdosen sowie dem Austritt des Netzkabels aus dem Gerät geboten.

4. Gewitter – Zum Schutz des Gerätes bei einem Gewitter, oder wenn es über längere Zeit nicht beaufsichtigt und benutzt wird, sollte der Netzstecker gezogen und die Antenne oder das Kabelsystem abgetrennt werden. Dies verhindert Schäden am Gerät aufgrund von Blitzschlag und Spannungsstößen im Wechselstromnetz.

5. Überlastung – Überlasten Sie niemals Netzsteckdosen, Verlängerungskabel oder Mehrfachsteckdosen, weil sonst die Gefahr von Feuer oder elektrischen Schlägen besteht.

10. Eindringen von Fremdmaterial und Flüssigkeit

– Achten Sie darauf, dass niemals Fremdmaterial oder Flüssigkeit durch die Belüftungsöff nungen in dieses Gerät eindringt, da es anderenfalls zu Kontakt mit unter hoher Spannung stehender Bauteile bzw. zu einem Kurzschluss mit dem sich daraus ergebenden Brand oder elektrischen Schlag kommen kann. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dieses Gerät.

1. Wartung – Versuchen Sie niemals selbst, die Wartung dieses Gerätes auszuführen, da durch die Öff nungen oder durch das Entfernen von Abdeckungen unter Spannung stehende Teile freigelegt werden können, deren Berührung eine Gefahrenquelle darstellt. Überlassen Sie alle Wartungsarbeiten dem qualifi zierten Kundendienstpersonal.

12. Beschädigungen, die Reparatur erfordern

– Ziehen Sie den Netzstecker, und überlassen Sie unter den folgenden Bedingungen die Wartung dem qualifi zierten Kundendienstpersonal:

a) Wenn das Netzkabel oder der Netzstecker beschädigt ist.
b) Wenn Flüssigkeit auf das Gerät verschüttet wurde oder Gegenstände in das Gerät eingedrungen sind.
c) Wenn das Gerät Regen oder Wasser ausgesetzt war.
d) Wenn das Gerät bei Befolgung der Bedienungsanleitung nicht normal arbeitet.
e) Wenn das Gerät fallengelassen oder auf jegliche Weise beschädigt wurde.
f) Wenn das Gerät eine deutliche Änderung der Leistung aufweist, die auf eine erforderliche Wartung hinweist.
g) Wenn ungewöhnlicher Geruch oder Rauch festgestellt wird.

1. Ersatzteile – Wenn Ersatzteile benötigt werden, überzeugen Sie sich, daß der Kundendiensttechniker Ersatzteile verwendet, die vom Hersteller vorgeschrieben sind oder die gleichen Eigenschaften wie die Originalteile aufweisen. Nicht zugelassene Ersatzteile können zu Feuer, elektrischen Schlägen oder anderen Unfällen führen.

2. Sicherheitsprüfung – Bitten Sie den Kundendiensttechniker nach der Beendigung von Wartungs- oder Reparaturarbeiten an diesem Gerät um die Durchführung einer Sicherheitsprüfung, um festzustellen, ob sich das Gerät im einwandfreien Betriebszustand befindet.

3. Wand- oder Deckenmontage – Dieses Gerät darf nur gemäß Empfehlung des Herstellers an einer Wand oder an der Decke angebracht werden.

4. Wärme – Das Gerät darf nicht in der Nähe von Wärmequellen wie Heizgebläsen, Heizungen, Öfen oder anderen Geräten, die Wärme erzeugen, aufgestellt werden. Stellen Sie niemals Objekte mit offenen Flammen, wie Kerzen oder Laternen, auf oder in die Nähe des Gerätes.

5. Stromleitungen – Eine Außenantenne sollte nicht in der Nähe von Starkstromleitungen oder anderen elektrischen Leitungen bzw. an Stellen, wo es auf derartige elektrische Leitungen fallen kann, installiert werden. Beim Installieren einer Außenantenne muß mit größter Sorgfalt darauf geachtet werden, nicht versehentlich elektrische Leitungen zu berühren, weil dies lebensgefährlich ist.

Inhalt

Achtung : Lesen Sie die folgendent, min⚠️ markierten Seiten sorgfältig durch.

⚠ Vor Einschalten der

Spannungsversorgung......2

⚠ Sicherheitshinweise 2

⚠️ WICHTIGE SICHERHEITSINSTRUKTIONEN

2

Auspacken 4

Anschließen....5

Vorbereiten der Fernbedienung ....5

Wissenswertes über MP3 und WMA ......6

Wissenswertes über USB-Geräte ....7

Beschreibung der Tastenbezeichnungen in dieser Anleitung ....7

Lage und Funktion der Teile und

Bedienelemente 8

Grundfunktionen......10

Demomodus....10

Anschalten des Systems ....10

Umschalten auf Standbymodus 10

Lautstärkeregler....10

Soundkontrolle....10

Kopfhörer 10

Der CDs/MP3-CDs/WMA-CDs/USB-Geräten

11

Vorbereitung 11

Wiedergabe einer normalen CD/USB-Gerät .....11

Auswählen eines bestimmten Titels/einer bestimmten Passage 11

Auswahl eines erwünschten Albums/einer erwünschten Datei (nur Audio-Dateien) .....12

Programmieren von Titeln 12

Programmieren von Datei (nur Audio-Dateien) ... 13

Zufallswiedergabe 13

Wiederholung 13

Anspielen der Titel 14

Aufnahme auf ein USB-Gerät 14

Programmierte Aufnahme ....14

Ändern der angezeigten Informationen zu Disk/USB-Gerät 14

Benutzung des Radios ....15

Einstellen der Radiosender 15

Speichern der Voreinstellungen ....15

Anwählen eines voreingestellten Senders ..... 15

Das Radiodatensystem (Radio Data System) .....15

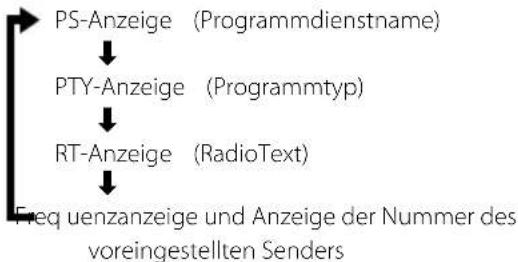

Ändern der angezeigten RDS-Informationen ..... 16

Einstellen eines Senders nach Programmtyp (PTY-Suche)....16

Benutzung des Kassettenteils ......17

Abspielen einer Kassette ....17

Aufnahme auf eine Kassette 17

Benutzung externer Geräte ......18

Sleep-Timer-Betrieb 19

Sleep-Timer EIN/AUS 19

Ändern und Einschalten des Sleep-Timers ..... 19

Allgemeine Informationen ....20

Wartung und Pfl ege 20

Störungsbehebung 22

Technische Daten ......23

Auspacken

Packen Sie das Gerät vorsichtig aus, und achten Sie darauf, daß alle Zubehörteile vorhanden sind.

FM-Zimmerantenne (UKW) .....(1)

AM-Rahmenantenne (MW) .....(1)

Fernbedienung....(1)

Batterie (AAA/R3) .....(2)

Falls nicht alle Zubehörteile vorhanden sind bzw. das

Gerät beschädigt ist oder nicht einwandfrei funktioniert, wenden Sie sich sofort an das Geschäft, in dem Sie das

Gerät erworben haben. Wir empfehlen, den Karton und die

Verpackungsmaterialien für einen möglichen Transport des

Gerätes in der Zukunft aufzubewahren.

Bitte heben Sie diese Bedienungsanleitung für zukünftiges Nachschlagen gut auf.

Anschließen

UKW-Antennenanschluss (FM)

Schließen Sie die UKW-Zimmerantenne (FM) an die FM 75Ω COAXIAL-Klemme auf der Rückseite an. Stellen Sie die UKW-Zimmerantenne (FM) so ein, dass sie den besten Empfang bietet, und befestigen Sie sie.

MW-Antennenanschluss (AM)

Montieren Sie die MW-Rahmenantenne (AM) und schließen Sie sie dann an die AM LOOP-Klemme auf der Rückseite an.

Richten Sie die Antenne an einem geeigneten Ort so aus, dass MW-Sendungen empfangen werden.

Anschließen der Lautsprecher

1 Schließen Sie den rechten Lautsprecher an die Klemme an, die mit einem „R“ gekennzeichnet ist. Der rote Draht muss an + und der schwarze an – angeschlossen werden.

2 Schließen Sie den linken Lautsprecher an die Klemme an, die mit einem „L“ gekennzeichnet ist. Der rote Draht muss an + und der der schwarze an – angeschlossen werden.

Die blanken Litzen der Adern wie abgebildet in die Klemmen einführen und festklemmen.

• Um einen optimalen Sound zu erhalten, sollten Sie unbedingt die mitgelieferten Lautsprecher benutzen.
• Auf keinen Fall mehr als einen Lautsprecher an ein Paar der +/- Lautsprecherklemmen anschließen.

⚠️ ACHTUNG

Beachten Sie unbedingt die folgenden Punkte, da anderenfalls die Belüftung blockiert wird, was zu Feuergefahr führt.

• Stellen Sie niemals Gegenstände auf der Einheit ab, welche die Wärmeabfuhr beeinträchtigen.
• Halten Sie ausreichend Abstand rund um die Einheit ein (gemessen von der größten Außendimension einschließlich Bberständen), der mindestens den nachfolgenden Werten entspricht.

Oberseite : 50 cm Rückwand : 10 cm

Vorbereiten der Fernbedienung

Vorgehen

Wenn das Netzkabel angeschlossen wird, leuchtet die Anzeige standby auf. Wenn Sie die Taste an der Fernbedienung drücken und dabei die Fernbedienung auf den Fernbedienungssensor am Gerät richten, schaltet sich das Gerät ein. Sobald sich das Gerät eingeschaltet hat, drücken Sie die Taste zu der gewünschten Funktion.

• Die mitgelieferte Batterie ist zur Funktionsprüfung gedacht und kann eine begrenzte Lebensdauer haben.
- Wenn die Reichweite der Fernbedienung nachlässt, die alte Batterie durch eine neue ersetzen.
- Wenn Sie den Fernbedienungssensor direktem Sonnenlicht oder dem Licht hochfrequenter Leuchtstoff röhren aussetzen, kann es zu Fehlfunktionen kommen.
In solchen Fällen sollten Sie das System an einer anderen Stelle aufstellen, um solche Fehlfunktionen zu vermeiden.

Einlegen der Batterien

Verwenden Sie zwei „AAA“/„R3“-Batterien.

1 Abdeckung abnehmen.

2 Batterien einlegen.

3 Abdeckung schließen.

ACHTUNG

Dieses Gerät wird nicht vollständig von der Netzversorgung abtgetrennt, wenn der Standby-Schalter ausgeschaltet wird.

Stellen Sie das Gerät so auf, dass die Steckdose leicht zugänglich ist, und ziehen Sie im Notfall sofort den Stecker des Stromversorgungskabels aus der Steckdose.

Wiederzugebende MP3/WMA-Dateien (im Folgenden als Audio-Dateien bezeichnet) und das Medienformat haben die folgenden Einschränkungen. Audio-Dateien, die nicht der Spezifikation entsprechen, werden unter Umständen nicht normal wiedergegeben.

Wiederzugebende Audio-Dateien : MP3, WMA

• Fügen Sie der Audio-Datei die ordnungsgemäße Erweiterung hinzu (MP3: ".MP3", WMA: ".WMA").
• Fügen Sie diese Dateierweiterungen nur Audio-Dateien hinzu. Wenn eine Dateierweiterung an eine Datei angefügt wird, bei der es sich um keine Audio-Datei handelt, werden bei deren Wiedergabe laute Geräusche wiedergegeben, die den Lautsprecher beschädigen können.
• Dateien mit Kopierschutz können nicht wiedergegeben werden.
• Audio-Dateien können je nach der Verschlüsselungssoftware-Einstellung, dem USB-Gerätetyp und/oder den Aufnahmebedingungen u. U. nicht wiedergegeben werden.
• Das Gerät ist u. U. nicht mit einer Aktualisierung des Komprimierungsformat-Standards oder zusätzlichen technischen Daten kompatibel.

Wiederzugebende MP3-Dateien

• MPEG 1/2 Audio Layer 3 -Dateien
- Übertragungs-Bitrate: 8/16/24/32/40/48/56/64/80/96/112/128/144/160/192/224/256/320 kbps
- Abtastfrequenz: 48/44,1/32/24/22,05/16/12/11,025/8 kHz

Wiederzugebende WMA-Dateien

• Dateien, die mit Windows Media Audio 9 kompatibel sind
• Übertragungs-Bitrate: 32-192 kbps
  • Abtastfrequenz: 48/44,1/32 kHz

Wiederzugebende Speichermedien

• CD-ROM, CD-R, CD-RW
  • USB-Gerät (USB version 1.1/2.0)

• CD-RW (CD-RW mit Quickformat können nicht verwendet werden).
• Bei der sofortigen Aufnahme auf die maximale CD-R/RW-Medienkapazität wird die Schreib-Software auf „Disc at once“ eingestellt.
• Hinsichtlich der Einzelheiten über die unterschiedlichen verfügbaren USB-Geräte lesen Sie bitte den Abschnitt (Seite 7).

Wiederzugebendes CD-R/RW-Format

• ISO 9660 Level 1/2
- Joliet

Wiederzugebendes Dateiformat des USB-Gerätes

- Hinsichtlich der durch USB-Geräte unterstützten Formate besuchen Sie bitte den Abschnitt (Seite 7).

Maximale Zeichenanzahl für das Display dieses Geräts

• Datei-/Ordnername: 30/30 Zeichen
  • MP3 ID3-Markierung/WMA-Inhaltseigenschaft: 30 Zeichen
  (Mit diesem Gerät können Sie sich folgende Informationen anzeigen lassen: Titel, Künstlername und Albumname)

• Datei-/Ordnername ist die Zeichenanzahl einschließlich der Dateierweiterung.
• Dieses Gerät ist in der Lage, die folgenden Versionen von MP3 ID3-Kennungen anzuzeigen: Version 1.0/1.1/2.2/2.3

Einschränkung der Struktur von Datei und Ordner

• Maximale Anzahl der Ordner: 250 (einschließlich Stammordner)
• Maximale Anzahl der Dateien pro Ordner: 900 (einschließlich der Nummer von Ordnern)

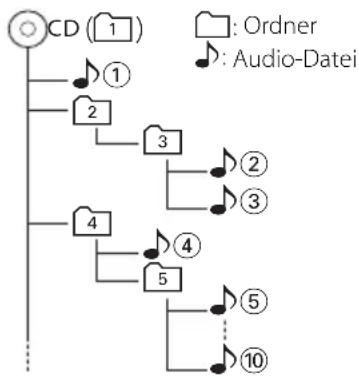

Wiedergabereihenfolge von Audio-Dateien

- Audio-Dateien werden in der Reihenfolge wiedergegeben, in der sie geschrieben wurden. Sie können die Wiedergabe-Reihenfolge bestimmen, indem Sie die Dateien in einem Ordner durchnummerieren und sie je nach Ordner schreiben.

Beispiel

• Wiedergabereihenfolge

Wiedergabereihenfolge nach der ♪① -Wiedergabe: → ♪②, ♪③, ♪④, ♪⑤...

Wissenswertes über USB-Geräte

Hinweise zur Verwendung eines USB-Gerätes

Dieses Gerät ist in der Lage, in einem Flash-Speicher und digitalen Audio-Player gespeicherte Audiodateien wiederzugeben, wenn diese Geräte über einen USB-Port verfügen (in diesem Dokument werden diese Geräte als USB-Geräte bezeichnet).

Für die Typen und die Verwendung der verfügbaren USB-Geräte gelten die folgenden Einschränkungen:

Verfügbare USB-Geräte

• USB-Geräte, die zur USB-Massenspeicherklasse gehören.
• USB-Geräte, deren maximale Stromaufnahme bei höchstens 500 mA liegt.
• Unterstützten Formate und USB-Gerätetypen : FAT 12/16/32

• USB-Massenspeicherklasse: USB-Geräte, die der PC als externen Speicher erfasst, ohne dass ein spezieller Treiber oder eine spezielle Anwendungssoftware erforderlich wäre.
• Konsultieren Sie bitte Ihren Händler, wenn Sie sich nicht sicher sind, ob Ihr USB-Gerät den technischen Daten für die USB-Massenspeicherklasse entspricht.
• Die Verwendung eines USB-Gerätes, das nicht unterstützt wird, kann zu einer fehlerhaften Wiedergabe oder Anzeige der Audio-Datei führen.
  Selbst wenn Sie ein USB-Gerät verwenden, das den oben aufgeführten technischen Daten entspricht, können Audio-Dateien je nach Typ oder Zustand des USB-Gerätes u. U. nicht ordnungsgemäß wiedergegeben lassen werden.

Beschreibung der Tastenbezeichnungen in dieser Anleitung

Die meisten Funktionen können über die Fernbedienung gesteuert werden. Daher werden in dieser Anleitung die Tasten mit den Namen auf der Fernbedienung bezeichnet, gefolgt von den entsprechenden Namen auf dem Hauptgerät in Klammern.

Beispiel:

STOP ■ (■ stop)-Taste Taste am Hauptgerät Taste auf der Fernbedienung

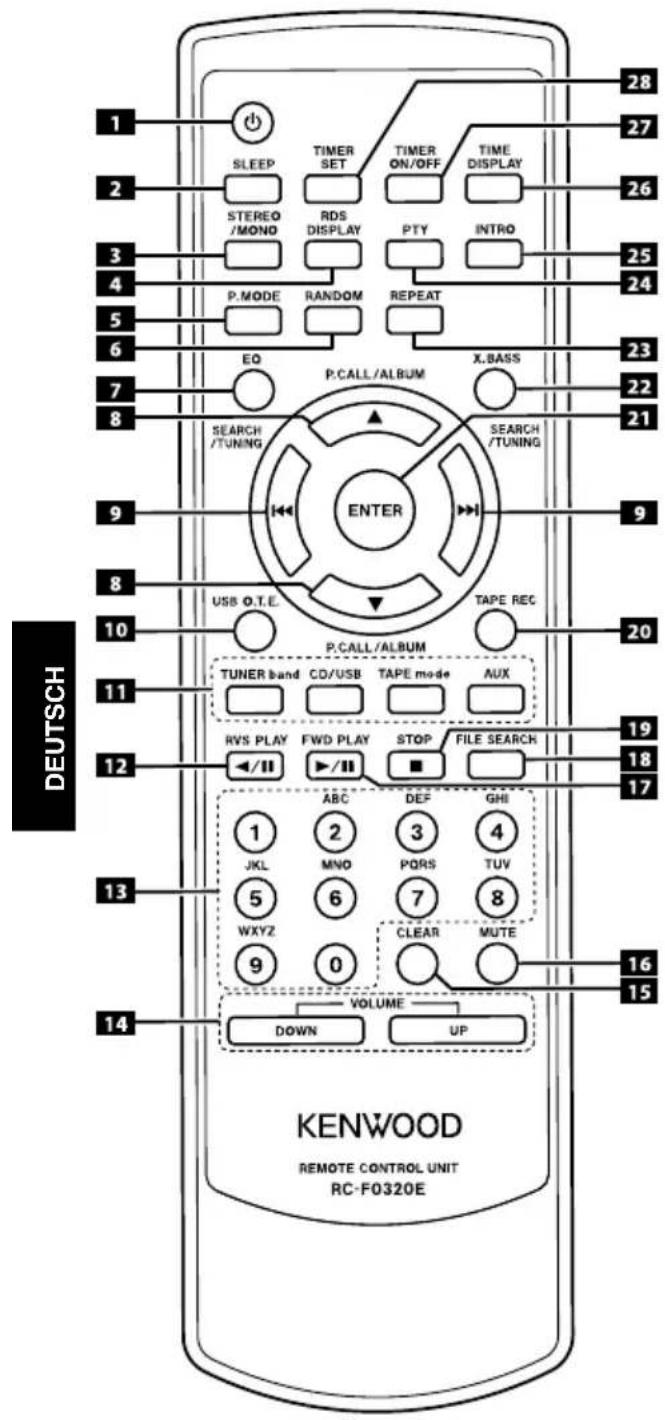

DEUTSCH 1 SLEEP TIMER SET TIMER ON/OFF TIME DISPLAY 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 VOLUME DOWN UP P.MODE RANDOM REPEAT EQ P.CALL/ALBUM X.BASS SEARCH /TUNING SEARCH /TUNING ENTER USB O.T.E. TAPE REC P.CALL/ALBUM TUNER band CO/USB TAPE mode AUX RVS PLAY FWD PLAY STOP FILE SEARCH 1 ABC DEF GHI JKL MNO PQRS TUV 5 6 7 8 WXYZ CLEAR MUTE 9 0 10 11 12 13 14 KENWOOD REMOTE CONTROL UNIT RC-F0320E

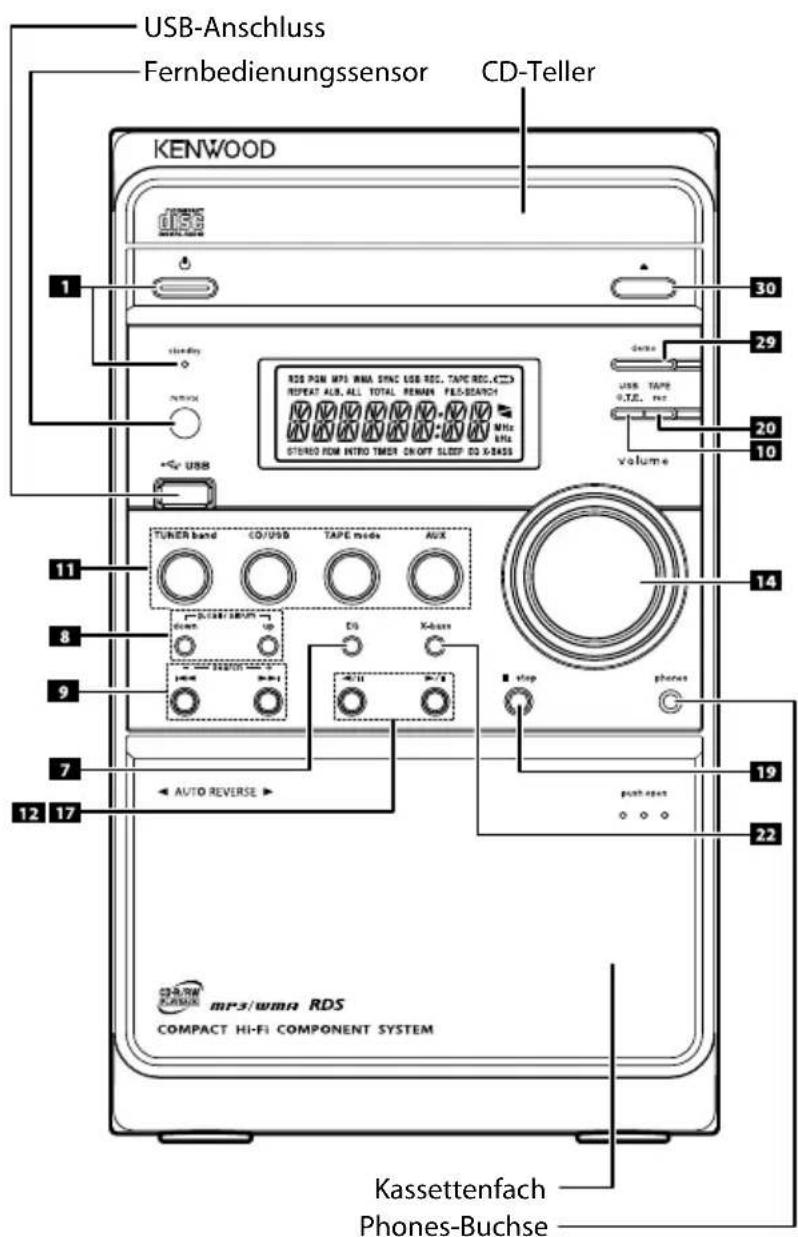

USB-Anschluss Fernbedienungssensor CD-Teller KENWOOD 1 29 30 20 10 TURER band CD/USB TAPE mode AUX USB TAPE V.T.E. bus volume 11 14 8 9 7 12 17 AUTO REVERSE Kassettenfach Phones-Buchse MP3/wma RDS COMPACT HI-FI COMPONENT SYSTEM

Tasten sowohl auf der Fernbedienung als auch am Hauptgerät

(●)Taste

Zum Einschalten des System, zum Umschalten auf Standbybetrieb.

standby -Anzeiger (nur am Hauptgerät)

7 EQ (EQ) -Taste

Zur Auswahl des gewünschten Soundeff ekts : POP, CLASSIC, ROCK, JAZZ oder FLAT (deaktivierung).

8 P.CALL/ALBUM ▲/▼ (p.call/album up/down) -Tasten

Zum Auswählen oder Voreinstellen von Radiostationen im TUNER-Modus.

Zum Auswählen eines Albums (Ordner) mit Audio-Dateien.

9 SEARCH/TUNING |◀◀/▶▶| (◀◀/▶▶| search +/-) -Tasten

Um vorwärts und rückwärts den vorherigen/nächsten Titels im CD-Modus zu suchen.

Um Titel im CD-Modus zu überspringen.

Um nach vorne/nach hinten zu suchen oder um auf das folgende/vorherige Datei bei Audio-Dateien zu springen.

Um Vor- oder Zurückspulen einer Kassette.

Um höhere oder niedrigere Radiofrequenzen einzustellen oder im TUNER-Modus Radiosender zu suchen.

10 USB O.T.E (USB O.T.E) -Tasten

Zum Aufnehmen von CD auf ein USB-Gerät.

11 Tasten für die Quellen

Zum Wählen der gewünschten Quelle oder zum Einstellen der Anlage auf die gewählte Quelle.

12 RVS PLAY◀( )Tastel

Um das Abspielen im TAPE-Modus zu starten oder zu unterbrechen.

Um das Aufnehmen im TAPE-Modus zu starten.

14 VOLUME UP/DOWN (volume -Regler) -Tasten

Zum Einstellen der Lautstärke.

17 FWD PLAY ▶/Ⅱ (▶/Ⅲ) -Taste

Um das Abspielen im CD-, USB-, und TAPE-Modus zu starten oder zu unterbrechen.

Um das Aufnehmen im TAPE-Modus zu starten.

Um das Aufnehmen im USB-Modus zu starten und zu unterbrechen.

19 STOP ■ (■ stop) -Taste

Um das Abspielen im CD-, USB-, und TAPE-Modus zu beenden.

Zum Stoppen der programmierten Wiedergabe und Aufnahme für CD und USB.

Zum Stoppen der Aufnahme für USB und TAPE.

20 TAPE REC (TAPE rec) -Taste

Zum Starten oder Unterbrechen der Aufnahme von TUNER, CD, USB oder AUX auf ein Kassettenband.

Zum Ein/Ausschalten der Bassverstärkung.

Tasten nur auf der Fernbedienung

2 SLEEP-Taste

Zum Wählen der Verzögerungszeit bis zum Umschalten auf Standby-Modus.

3 STEREO/MONO -Taste

Zum Hin- und Herwechseln zwischen Mono- und Stereomodus im TUNER-Modus (nur UKW).

4 RDS DISPLAY -Taste

Um das Display auf RDS umzustellen.

5 P.MODE -Taste

Zur Programmierung von Titeln/Dateien auf einer Disk im CD- und USB-Modus.

Zur Programmierung voreingestellter Radiosender im TUNER-Modus.

6 RANDOM -Taste

Zur Wiedergabe in zufälliger Reihenfolge von CD oder über USB.

13 Ziff ern 0 - 9/A - Z -Tasten

Zur Auswahl der Titlesnummer/Dateiennummer bei CD/USB. Zur Auswahl eines voreingestellten Radiosenders für den TUNER.

Zur Eingabe von Dateinamen im Dateisuchmodus für Audio-Dateien.

15 CLEAR -Taste

Zum Löschen des während der Dateisuche eingegebenen Namens.

16 MUTE -Taste

Zum Unterbrechen und Neustarten der Soundwiedergabe.

18 FILE SEARCH -Taste

Zur Auswahl einer gewünschten Datei in den Audio-Dateien.

21 ENTER -Taste

Zur Bestätigung der Auswahl im Dateisuchmodus für Audio-Dateien.

23 REPEAT -Taste

Zum Wiederholen eines Titels/einer Datei oder aller Titel/aller Dateien auf CD oder über USB.

24 PTY -Taste

Um eine PTY-Suche zu starten.

25 INTRO -Taste

Zum Abspielen der jeweils ersten Sekunden aller Titel/Datei auf einer CD.

26 TIME DISPLAY -Taste

Um sich den augenblicklichen Status des Systems anzusehen. Zum Wechsel des Zeitdisplays für CDs. Zum Wechsel des Informationsdisplays für Audio-Dateien.

27 TIMER ON/OFF-Taste

Zum Einschalten des Sleep-Timers. Die Verzögerungszeit ist gleich wie bei der vorherigen Einstellung.

Zum Ausschalten des laufenden Sleep-Timers.

28 TIMER SET-Taste

Zum Einstellen der Verzögerungszeit und Einschalten des Sleep-Timers.

Tasten nur auf der Hauptgerät

29 (demo) -Taste

Zum Aktivieren/Deaktivieren der Vorführung im Betriebsmodus.

30 (▲) -Taste

Zum Öff nen oder Schließen des CD-Teller.

Bereitschaftsmodus

Wenn die Bereitschaftsanzeige des Geräts aufl euchet, werden die internen Schaltkreise des Geräts mit einer geringen Menge Strom versorgt, der zur Puff erung des Speicherinhalts dient.

Dieser Betriebszustand wird als Bereitschaftsmodus bezeichnet. Wenn sich das Gerät im Bereitschaftsmodus befinndet, kann es über die Fernbedienungseinheit eingeschaltet werden.

Demomodus

Das System ist mit einer Vorführungsfunktion ausgerüstet (nur auf dem Display). Wenn das Netzkabel angeschlossen ist und die Taste gedrückt wird, um das System zum ersten Mal einzuschalten, startet die Demo automatisch. Die Vorführung besteht aus aufeinander folgenden Wechseln von Display und Anzeigern, die die Funktionen erörtern, während der Ton selbst nicht verändert wird. Die Vorführungsfunktion kann folgendermaßen abgebrochen werden.

Deaktivierung der Demo-Funktion

Drücken Sie während der Vorführung die Taste (demo).

Aktivierung der Demo-Funktion

Drücken Sie die die Taste (demo) nachdem Sie das Gerät eingeschaltet haben.

- Die Demo-Anzeige schaltet sich automatisch ein, wenn der Strom ausgefallen war oder wenn das Stromkabel bei eingeschaltetem Gerät herausgezogen und anschließend wieder angeschlossen wurde.

Anschalten des Systems

Drücken Sie die Taste CD/USB (CD/USB), TUNER band (TUNER band), TAPE mode (TAPE mode) oder die Taste AUX (AUX).

Die standby leuchte verlischt.

Das System geht zu der Funktion über, die als Letztes ausgewählt wurde oder zu der gerade ausgewählten Funktion.

Umschalten auf Standbymodus

Drücken Sie die Taste!

Die Standbyanzeige leuchtet.

Lautstärkeregler

Drücken Sie die Taste VOLUME UP (Drehen Sie die (volume) regler nach rechts) um den Lautstärkepegel zu erhöhen, oder drücken Sie die Taste VOLUME DOWN (Drehen Sie die (volume) regler nach links), um den Lautstärkepegel zu verringern.

„VOL XX“ erscheint auf dem Display. „VOL XX“ zeigt den Lautstärkegrad an.

Zeitweises Abstellen der Lautstärke

Drücken Sie die Taste MUTE.

Das Abspielen geht ohne Ton und nur mit Systemlautsprecheroutput weiter und das Symbol „MUTE“ erscheint im Display.

- Drücken Sie erneut die Taste MUTE, um den Ton wieder anzuschalten oder regulieren Sie die Lautstärke.

Soundkontrolle

Die Soundkontrolleinrichtung des Systems bietet Ihnen spezielle Soundeff ekte, voreingestellte Equalizereinstellungen und Bassverstärkung, um beste Musikqualität liefern zu können.

Einschalten der voreingestellten Equalizereinstellungen

Drücken Sie die Taste EQ (EQ), um Auswählen der gewünschten Soundeff ekte: POP, CLASSIC, ROCK, JAZZ oder FLAT (deaktivierung).

Ein/Ausschalten der Bassverstärkung

Drücken Sie die Taste X.BASS (X-bass). Das Symbol „X-BASS“ erscheint auf dem Display.

• Zum Ausschalten der Bassverstärkung drücken Sie die Taste X.BASS (X-bass). Das Symbol „X-BASS“ verschwindet.
  • Die Funktionen EQ und X-BASS werden nicht auf den Ton der Aufnahme angewandt.

Kopfhörer

Bitte benutzen Sie den 3,5 mm-phones-Anschluss, wenn Sie einen Kopfhörer (getrennt erhältlich) benutzen wollen.

- Zu starker Schalldruck von Ohrhörern und Kopfhörern kann zu Gehörschäden führen.

Vorbereitung

Einlegen einer Disk

1 Drücken Sie die Taste CD/USB (CD/USB), um den CD Modus auszuwählen.
2 Drücken Sie die Taste (▲), um den CD-Teller zu öff nen.
3 Legen Sie eine Disk in die Schublade mit der Aufschrift nach oben ein.
4 Drücken Sie die Taste (▲), um den CD-Teller zu schließen.

Bei einer CD erscheinen die Gesamtspielzeit und die Anzahl der Tracks im Display. Bei MP3- und WMA-CDs, die Gesamtanzahl der Alben und die Gesamtanzahl der Datei wird auf dem Display erscheinen.

- Drücken Sie die Taste (▲), um die Disk zu entnehmen, greifen Sie die Disk an den Kanten und nehmen Sie die vorsichtig heraus.

Anschluss von USB-Geräten

1 Drücken Sie die Taste, um den Standby-Modus auszuwählen.
2 Schließen Sie das USB-Gerät an den USB-Anschluss auf der Vorderseite an.
3 Drücken Sie die Taste CD/USB (CD/USB), um den USB Modus auszuwählen.

• Warten Sie bis das Gerät die Disk komplett gelesen hat, bevor Sie starten, um eine optimale Leistung des Systems zu gewährleisten.
• Wenn keine Disk in das Disk-Fach eingelegt ist, wird „NO DISC“ angezeigt. Wenn die Disk nicht gelesen werden kann, wird „ERR DISC“ angezeigt.
• Wenn die Disk nicht lesbar ist oder keine abspielbare Audio-Datei im USB-Gerät gespeichert ist, wird „NO DATA“ angezeigt.
• Bei Audio-Dateien kann die Lesezeit der CD aufgrund der großen Anzahl von Liedern auf einer CD/USB-Gerät 10 Sekunden überschreiten.
• Bei Audio-Dateien steht „A“ auf dem Display für ALBUM.
• Bei Audio-Dateien gibt die Gesamtanzahl der Alben auf dem Display die Anzahl aller Alben an, die auf der Disk/USB-Gerät aufgenommen sind.
• Das Symbol „MP3“ erscheint nur, wenn eine MP3-Datei wiedergegeben wird. Das Symbol „WMA“ erscheint nur, wenn eine WMA-Datei wiedergegeben wird.

- Das USB-Gerät wird im Standby-Modus eingesetzt oder abgenommen. Der Ton kann beim Anbringen oder Abnehmen des USB-Geräts unterbrochen werden. Dies kann auftreten, wenn kein Ton vom/zum USB-Gerät abgespielt bzw. aufgenommen wird. Bei Wiedergabe oder Aufnahme vom/zum USB-Gerät kann beim Abtrennen oder Ausschalten der Stromversorgung die Tonquelle beeinträchtigt und unabspielbar werden.

Wiedergabe einer normalen CD/USB-Gerät

Drücken Sie die Taste FWD PLAY ▶/Ⅲ (▶/Ⅲ), um das Abspielen zu starten.

Die Nummer des Titels/Dateien und die abgelaufene Spieldauer des laufenden Titels/Dateien erscheinen im Display.

• Drücken Sie die Taste FWD PLAY ▶/Ⅱ (▶/Ⅱ), um Unterbrechen der Wiedergabe. Die Anzeige der Spieldauer blinkt. Drücken Sie die Taste erneut FWD PLAY ▶/Ⅱ (▶/Ⅱ), um Fortsetzen der Wiedergabe.
• Drücken Sie die Taste STOP ■ (■ stop), um Beenden der Wiedergabe.

Auswählen eines bestimmten Titels/einer bestimmten Passage

Auswählen eines bestimmten Titels

Drücken Sie so oft die Taste SEARCH/TUNING |◀◀ oder ▶▶| (|◀◀ oder ▶▶| search +/-), bis der gewünschte Titel auf dem Display erscheint.

- Drücken Sie die Taste FWD PLAY ▶/Ⅱ (▶/Ⅲ), falls das Abspielen angehalten wurde. - Die Ziff erntasten, 0–9 auf der Fernbedienung können auch zur Auswahl eines Titels benutzt werden. Drücken Sie die Ziff ertasten so, wie es weiter unten angegeben wird: Zur Auswahl von Stück 2 : 2 und ENTER Zur Auswahl von Stück 23 : 2, 3 und ENTER Zur Auswahl von Stück 120 (nur Audio-Dateien) : 1, 2 und 0

Suchen einer bestimmten Passage während des Abspielens

Halten Sie die Taste SEARCH/TUNING |◀◀ oder ▶▶| (◀◀ oder ▶▶| search +/−) länger als 3 Sekunden lang gedrückt.

Drücken Sie die Taste FWD PLAY ▶/Ⅱ (▶/Ⅲ), wenn die gewünschte Passage erreicht ist.

Auswahl eines erwünschten Albums/ einer erwünschten Datei (nur Audio-Dateien)

Um ein erwünschtes Album auszuwählen

Drücken Sie die Taste P.CALL/ALBUM ▲ oder ▼ (p.call/album up oder down), bis die gewünschte Albumnummer bei der Wiedergabe im Display erscheint.

Die Angabe „Axxx xxx“ wird auf dem Display erscheinen. „Axxx“ gibt die Albumnummer an, während „xxx“ die Dateinummer angibt.

Um eine erwünschte Datei auszuwählen

Drücken Sie die Taste SEARCH/TUNING◀◀ oder ▶▶| (◀◀ oder ▶▶| search +/-) wiederholt, bis die gewünschte Datei vom aktuellen Album bei der Wiedergabe im Display erscheint.

Die Angabe „Axxx xxx“ wird auf dem Display erscheinen. „Axxx“ gibt die Albumnummer an, während „xxx“ die Dateinummer angibt.

- Nur USB-Geräten: Die Ziff erntasten, 0–9 auf der Fernbedienung können auch zur Auswahl eines Datei benutzt werden.

Um eine erwünschte Datei nach ihrem Namen zu suchen

1 Drücken Sie die Taste FILE SEARCH im Stop-Modus.
Das Symbol „FILE-SEARCH“ erscheint auf dem Display.
2 Drücken Sie die Ziff erntasten A-Z zur Eingabe des ersten Zeichens des zu suchen gewünschten Dateinamens.
3 Drücken Sie die Taste ENTER.
„A“ erscheint und blinkt an der Stelle nach dem ersten Zeichen.
4 Wiederholen Sie die Schritte 2 und 3, um alle Zeichen bis auf das letzte Zeichen einzugeben.
5 Drücken Sie zur Eingabe des letzten Zeichens die Ziff erntasten A-Z.
6 Drücken Sie die Taste FILE SEARCH. „SEARCH“ erscheint auf dem Display.
7 Drücken Sie die Taste FWD PLAY ▶/II (▶/II), um das Abspielen zu starten.

• Wenn das Gerät eine geeignete Datei fi ndet, werden Albumnummer und Tracknummer angezeigt. Drücken Sie die Taste TIME DISPLAY. Dann läuft der Routenname und Dateiname durch das Display.
• Wenn es keine entsprechende Datei gibt, wird die Anzeige „NO FILE“ erscheinen.

Programmieren von Titeln

Es ist möglich Titel zu programmieren, sobald das Abspielen angehalten worden ist. Bis zu 60 Titel können im Datenspeicher in beliebiger Reihenfolge gespeichert werden.

1 Drücken Sie die Taste P.MODE im Stop-Modus, um Programmeinstellungen einzugeben.
Das Symbol „PGM“ und „- - P-01“ erscheinen auf dem Display. „- -“ zeigt die Titelnummer auf der CD an und „P-01“ zeigt die Programmnummer an. Das Symbol „PGM“ beginnt zu blinken.

2 Drücken Sie die Taste SEARCH/TUNING |◀◀ oder ▶▶| (|◀◀ oder ▶▶| search +/-), um den gewünschten Titel auszuwählen.

Die Programmnummer beginnt zu blinken.

3 Drücken Sie die Taste P.MODE, um den ausgewählten Titel zu speichern.

Die Stücknummer wird auf „–“ zurückgesetzt und die nächste Programmnummer wird auf dem Display erscheinen.

4 Wiederholen Sie die Schritte 2 bis 3, um weitere Titel auf diese Art auszuwählen und zu speichern.

Das Symbol „PGM“ erscheint auf dem Display.

5 Drücken Sie die Taste FWD PLAY ▶/Ⅱ (▶/Ⅲ), um die programmierten Titel abzuspielen.

• Die Ziff erntasten, 0–9 auf der Fernbedienung können auch zur Auswahl eines Titels benutzt werden.
• Falls Sie versuchen, mehr als 60 Titel zu programmieren, das Symbol „FULL“ beginnt zu blinken.
• Um die Programmsequenz zu überprüfen, drücken Sie die Taste P.MODE im Stoppmodus.
• Wenn Sie während des Abspielens der programmierten Titel auf die Taste REPEAT drücken, werden der laufende Titel oder alle Titel ständig wiederholt.
  Die Symbole „REPEAT“ oder „REPEAT ALL“ die das symbol „PGM“ erscheinen auf dem Display.

Programmieren von Datei (nur Audio-Dateien)

Es ist möglich Dateien zu programmieren, sobald das Abspielen angehalten worden ist. Bis zu 60 Dateien können im Datenspeicher in beliebiger Reihenfolge gespeichert werden.

1 Drücken Sie die Taste P.MODE im Stop-Modus, um Programmeinstellungen einzugeben.

Das Symbol „PGM“ und „-- - P-01“ erscheinen auf dem Display. „-- -“ zeigt die Dateinummer auf der Disk an und „P-01“ zeigt die Programmnummer an. Das Symbol „PGM“ beginnt zu blinken.

2 Drücken Sie die Taste SEARCH/TUNING |◀◀ oder ▶▶| (|◀◀ oder ▶▶| search +/-), um den gewünschten Datei auszuwählen.

Die Programmnummer beginnt zu blinken.

3 Drücken Sie die Taste P.MODE, um den ausgewählten Datei zu speichern.

Die Dateinummer wird auf „—“ zurückgesetzt und die nächste Programmnummer wird auf dem Display erscheinen.

4 Wiederholen Sie die Schritte 2 bis 3, um weitere Datei auf diese Art auszuwählen und zu speichern.

Das Symbol „PGM“ erscheint auf dem Display.

5 Drücken Sie die Taste FWD PLAY ▶/II (▶/II), um die programmierten Datei abzuspielen.

• Die Zifferntasten, 0–9 auf der Fernbedienung können auch zur Auswahl eines Datein benutzt werden.
• Falls Sie versuchen, mehr als 60 Datei zu programmieren, das Symbol „FULL“ beginnt zu blinken.
• Audiodateien können nur innerhalb derselben Quelle programmiert werden.
• Um die Programmsequenz zu überprüfen, drücken Sie die Taste P.MODE im Stoppmodus.
• Falls Sie während des Abspielens der programmierten Datei die Taste REPEAT werden der laufende Datei oder alle Datei ständig wiederholt.
  Die Symbole „REPEAT“ oder „REPEAT ALL“ die das symbol „PGM“ erscheinen auf dem Display.

Löschen der Programmierung

Drücken Sie die Taste STOP ■ (■ stop) einmal im Stoppmodus und zweimal beim Abspielen der programmierten Titel.

Das Symbol „PROGRAM“ verschwindet vom Display.

• „P“ bedeutet PROGRAM.
• Die Programmierung wird automatisch gelöscht, sobald das CD-Teller geöff net wird.
- Im Abspielen- oder Pause-Modus ist eine Programmierung nicht möglich.

Zufallswiedergabe

Sie können alle Titel/Datei in zufälliger Reihenfolge wiedergeben.

1 Drücken Sie die Taste RANDOM im Modus Abspielen, Pause oder Stop, um die Zufallswiedergabe zu ermöglichen.

Das Symbol „RDM“ erscheint auf dem Display.

2 Drücken Sie erneut die Taste RANDOM, um die Zufallswiedergabe zu verlassen.

Das Symbol „RDM“ verschwindet vom Display.

- Die Zufallswiedergabe ist nicht möglich, wenn die Programmierungsfunktion oder die Wiederholungsfunktion aktiviert sind.

Wiederholung

Sie können den laufenden Titel/Datei/Album oder die ganze Disk/USB-Gerät wiederholt abspielen.

Wiederholung eines einzelnen Titels/Datein

Drücken Sie die Taste REPEAT einmal im Modus Abspielen oder Pause.

Das Symbol „REPEAT“ erscheint auf dem Display.

- Zur wiederholten Wiedergabe drücken Sie die Taste REPEAT zweimal für eine CD und 3 Mal für Audiodateien.

Wiederholung aller Titel/Datei

Drücken Sie die Taste REPEAT zweimal für eine CD und 3 Mal für Audiodateien im Wiedergabe- oder Pausebetrieb.

Das Symbol „REPEAT ALL“ erscheint auf dem Display.

fortsetzung auf der nächsten Seite

• Drücken Taste REPEAT einmal, um die wiederholte Wiedergabe zu beenden.
• Alle Titel/Datei werden ständig wiederholt.

Um ein Album zu wiederholen (nur Audio-Dateien)

Drücken Sie zweimal die Taste REPEAT im Wiedergabe- oder Pausemodus.

Das Symbol „REPEAT ALB.“ erscheint auf dem Display.

• Drücken Sie die Taste REPEAT zweimal, um die wiederholte Wiedergabe zu beenden.
• Diese Funktion ist im Programmiermodus nicht verfügbar.

Anspielen der Titel

Diese Funktion erlaubt es Ihnen, die ersten 10 Sekunden jedes Tracks auf der ganzen CD zu hören.

Drücken Sie die Taste INTRO auf der Fernbedienung um den Scan zu starten.

Das Symbol „INTRO“ erscheint auf dem Display.

Beenden des Anspielen der Titel

Drücken Sie erneut die Taste INTRO.

Das Gerät geht zu normalem Abspielen über und beginnt das Abspielen an der Stelle, an der Sie den Scan beendet haben.

Aufnahme auf ein USB-Gerät

Titel der CD werden im Format MP3 vom USB-Gerät aufgezeichnet.

1 Schließen Sie das USB-Gerät an den USB-Anschluss auf der Vorderseite an.
2 Drücken Sie die Taste SEARCH/TUNING |◀◀ oder ▶▶| (◀◀◀ oder ▶▶▶ search +/-), um den ersten aufzunehmenden CD-Titel auszuwählen.
3 Drücken Sie die Taste USB O.T.E. (USB O.T.E.), um die Aufnahme zu starten. Das Symbol „USB REC.“ erscheinen auf dem Display.
4 Drücken Sie die Taste STOP ■ (■ stop), um die Aufnahme zu beenden.

• Wenn Sie die Taste USB O.T.E. (USB O.T.E.) während der Wiedergabe einer CD drücken, startet die Aufnahme am Anfang des aktuellen Titels.
• Um die Aufnahme zu unterbrechen, drücken Sie die Taste FWD PLAY ▶/Ⅱ (▶/Ⅱ). Drücken Sie die Taste FWD PLAY ▶/Ⅱ (▶/Ⅱ), um mit der Aufnahme fortzufahren.
• Während der Aufnahme ist die Wiedergabe einer anderen Tonquelle nicht möglich.
• Aufgenommene Musiktitel werden mit laufenden Nummern unter „track001“ bis „track900“ im „KWD folder“ auf dem USB-Gerät abgelegt.
• Musik wird der folgenden Spezifikation gemäß codiert.
• Format: MP3
  – Übertragungs-Bitrate: 128 kbps
• Abtastfrequenz: 44,1 kHz
  • Für Aufnahme geeignetes USB-Gerät
• USB Standard: USB 1.1/2.0
  – Dateisystem: FAT 16/32

Programmierte Aufnahme

Gewünschte CD-Titel können in der gewünschten Reihenfolge programmiert und auf ein USB-Gerät aufgenommen werden.

1 Schließen Sie das USB-Gerät an den USB-Anschluss auf der Vorderseite an.
2 Programmieren Sie die erwünschte Reihe der CD-Titels.
Zum Ablauf der Programmierung siehe Seite 12 und 13.
3 Drücken Sie die Taste USB O.T.E. (USB O.T.E.), um die Aufnahme zu starten.
Das Symbol „USB REC.“ erscheinen auf dem Display.

- Drücken Sie die Taste STOP ■ (■ stop), um die Aufnahme zu beenden.

Ändern der angezeigten Informationen zu Disk/USB-Gerät

Wenn Sie die Taste TIME DISPLAY drücken, erscheinen mehrere Informationen über die CD/USB-Gerät, wie die Länge des Stücks, das wiedergegeben wird, der Datei- und der Künstlername im Audio-Dateien, etc.

Einstellen der Radiosender

1 Drücken Sie die Taste TUNER band (TUNER band) um das gewünschte Frequenzband, UKW (FM) oder MW (AM), auszuwählen.
2 Drücken Sie die Taste SEARCH/TUNING |◀◀ oder ▶▶| (|◀◀ oder ▶▶| search +/-) und halten Sie sie gedrückt, um die gewünschte Frequenz einzustellen.

- Drücken sie wiederholt kurz SEARCH/TUNING ◀◀◀ oder ▶▶▶I (I◀◀◀ oder ▶▶▶I search +/-), um einen schwachen Sender einzustellen, bis auf dem Display die gewünschte Frequenz erscheint oder sobald der beste Empfang erreicht ist.

Speichern der Voreinstellungen

Sie können bis zu 20 UKW (FM)- und 20 MW (AM)-Sender speichern. Wenn Sie einen voreingestellten Sender auswählen, erscheint die Nummer dieses Senders auf dem Display.

1 Drücken Sie die Taste TUNER band (TUNER band), um das gewünschte Frequenzband, UKW (FM) oder MW (AM), auszuwählen.
2 Drücken Sie die Taste SEARCH/TUNING |◀◀ oder ▶▶| (◀◀ oder ▶▶| search +/-) um die gewünschte Frequenz einzustellen.
3 Drücken Sie die Taste P.MODE, so dass „- -“ aufblinkt.
4 Wenn Sie den Radiosender unter einer anderen Vorgabenummer speichern möchten, drücken Sie P.CALL/ALBUM ▲ oder ▼ (p.call/album up oder down) zur Wahl der gewünschten Vorgabenummer.
5 Drücken Sie die Taste P.MODE, um den Sender zu speichern.
6 Wiederholen Sie die Schritte 2 bis 5, um andere Radiosender zu speichern.

- Während des Programmierens wird das System den Programmiermodus automatisch verlassen, falls 20 Sekunden lang keine Taste gedrückt wird.

Anwählen eines voreingestellten Senders

Drücken Sie die Taste P.CALL/ALBUM ▲ oder ▼ (p.call/album up oder down), oder Zifferntasten 0–9 auf der Fernbedienung um die gewünschte voreingestellte Nummer auszuwählen.

Diese Nummer und die Senderfrequenz erscheinen auf dem Display.

STEREO/MONO

Drücken Sie die Taste STEREO/MONO, um Stereo- oder Monobetrieb auszuwählen.

Wenn Sie Stereobetrieb ausgewählt haben, erscheint das Symbol „STEREO“ auf dem Display (falls der augenblickliche Sender ein UKW-Sender ist).

- Sie können Stereo oder Mono nur bei einem UKW-Sender auswählen.

Das Radiodatensystem (Radio Data System)

RDS ist ein Sendesystem, bei dem FM-Sender zusammen mit dem eigentlichen Sendesignal weitere nützliche Informationen übertragen (in Form digitaler Sendedaten). Tuner und Receiver, die auf RDS-Empfang ausgelegt sind, können diese Informationen aus dem normalen Sendesignal extrahieren und für eine Reihe von Zusatzfunktionen nutzen. Zum Beispiel kann der Name des Radiosenders automatisch angezeigt werden.

RDS-Funktionen

PTY-Suche (Suche nach Programmtypkennung):

Das Gerät stellt automatisch einen Sender ein, der gerade eine Sendung des angegebenen Programmtyps (Genres) ausstrahlt.

PS-Anzeige (Programmdienstname):

Das Gerät zeigt automatisch den Sendernamen an, der von dem RDS-Sender ausgestrahlt wird.

Radiotext:

Wenn Sie die Taste RDS DISPLAY drücken, zeigt das Gerät den Radiotext an, der von manchen RDS-Sendern ausgestrahlt wird. Wenn der Sender keinen Radiotext ausstrahlt, wird „NO TEXT“ angezeigt.

- Je nach Land und Region stehen unterschiedliche RDS-Funktionen zur Verfügung, oder die RDS-Funktionen haben andere Bezeichnungen.

Ändern der angezeigten RDS-Informationen

Wenn Sie die Taste RDS DISPLAY drücken, während Sie einen RDS-Radiosender empfangen, ändert sich der Inhalt des Displays.

Mit jedem Tastendruck wechselt die Anzeige folgendermaßen:

Einstellen eines Senders nach Programmtyp (PTY-Suche)

Bei dieser Funktion sucht der Tuner automatisch nach Sendern, die gerade den Typ von Sendung (Genre) ausstrahlen, den Sie hören wollen.

1 Drücken Sie die Taste TUNER band (TUNER band), um UKW (FM) auszuwählen.
2 Drücken Sie die Taste PTY.

Falls der laufende Sender RDS-fähig ist, erscheint die Art des Programms im Display.

3 Drücken Sie die Taste PTY um die gewünschte Programmart auszuwählen.

Programmtyptabelle

Programmtyp Display
Nachrichten NEWS
Aktuelles Zeitgeschehen AFFAIRS
Informationen INFO
Sportsendungen SPORT
Erziehung	EDUCATE
Hörspiele	DRAMA
Kultursendungen	CULTURE
Wissenschaft	SCIENCE
Nicht-Musik-Sendungen	VARIED
Pop-Musik	POP M
Rock-Musik	ROCK M
Schlager usw.	EASY M
Leichte klassische Musik	LIGHT M
Ernste klassische Musik	CLASSICS
Sonstige Musik	OTHER M
Wetter	WEATHER

Finanzberichte	FINANCE
Kinderprogramme	CHILDREN
Magazinsendungen	SOCIAL
Religion	RELIGION
Hörer-Telefon	PHONE IN
Reiseinformationen	TRAVEL
Freizeitprogramm	LEISURE
Jazz	JAZZ
Country-Musik	COUNTRY
Volksmusik	NATION M
Oldies	OLDIES
Folk-Musik	FOLK M
Dokumentarsendungen	DOCUMENT

4 Drücken Sie die Taste SEARCH/TUNING ◀◀◀ oder ▶▶◀ (I◀◀◀ oder ▶▶◀ search +/-), um die Suche zu beginnen.

• Unter bestimmten Empfangsbedingungen kann es bis zu einer Minute dauern, um die Suche zu vervollständigen.
• Falls die gewünschte Programmart nicht gefunden werden kann, erscheint „NO MATCH“ auf dem Display. Nach ein paar Sekunden geht das Display auf die vorige Anzeige zurück.

Abspielen einer Kassette

1 Drücken Sie die Taste TAPE mode (TAPE mode), um den Kassettenmodus zu aktivieren.
2 Drücken Sie auf das Feld mit der Inschrift [push open], um die Klappe des Kassettenfachs zu öff nen.
3 Legen Sie die Kassette mit der offenen Seite nach unten.
4 Schließen Sie das Kassettenfach ganz.
5 Drücken Sie die Taste TAPE mode (TAPE mode), um denerwünschten Reverse-Modus auszuwählen.

Symbol ⇌ : Wiedergabe nur einer Seite derKassette und dann Stop.

Symbol : Wiedergabe beider Seiten unddann Stop.

Symbol : Endloswiedergabe beider Seiten.

6 Drücken Sie die Taste SEARCH/TUNING ◀◀◀ oder ▶▶▶I (◀◀◀ oder ▶▶▶I search +/-), um das Band zum gewünschten Beginn zu spulen.
7 Drücken Sie die Taste FWD PLAY ▶/Ⅱ (▶/Ⅲ) oder RVS PLAY ◀/Ⅳ lum/dle Wiedergabe der Kassette zu beginnen.

Aufnahme auf eine Kassette

Sie können vom Radio, einer Disk oder einem USB-Gerät aufnehmen.

Zur Aufnahme von externen Geräten, die an die AUX IN-Klemme angeschlossen sind, siehe (Seite 18).

Benutzen Sie Kassetten vom Typ IEC I, um beste Aufnahmequalität zu erreichen.

Aufnehmen vom Radio

1 Legen Sie eine Kassette in das Kassettenfach ein und schließen Sie die Klappe.
2 Drücken Sie die Taste TUNER band (TUNER band), um zum Tuner zu gelangen und wählen Sie einen Sender aus.
3 Drücken Sie die Taste TAPE REC (TAPE rec), um das Gerät in den Modus Aufnahme/Standby zu bringen.

Das Symbol „TAPE REC.“ erscheinen auf dem Display.

4 Drücken Sie die Taste FWD PLAY ▶/Ⅱ (▶/Ⅱ) oder RVS PLAY ◀) und die Aufnahme zu starten.

- Drücken Sie die Taste STOP ■ (■ stop), um die Aufnahme zu beenden.

Hinweise zur Aufnahme vom Radio

Drücken Sie die Taste TAPE REC (TAPE rec), um die Aufnahme kurzzeitig anzuhalten. Drücken Sie die Taste FWD PLAY ▶/Ⅱ (▶/Ⅲ) oder RVS PLAY ◀/Ⅲ(◀/Ⅱ), um mit der Aufnahme fort zu fahren.

Aufnehmen von einer CD/MP3-CD/WMA-CD/USB-Gerät

1 Legen Sie eine Disk ein oder schließen Sie ein USB-Gerät an.
2 Legen Sie eine leere Kassette in das Kassettenfach ein.
3 Drücken Sie die gewünschte Quellentaste zur Wahl der Quelle, von der aufgenommen werden soll.

Bei CD/MP3-CD/WMA-CD : Drücken Sie die Taste CD/USB (CD/USB), um den CD-Eingang zu wählen. Bei USB-Geräten : Drücken Sie die Taste CD/USB (CD/USB), um den USB-Eingang zu wählen.

4 Stellen Sie sicher, dass das Gerät im Wiedergabebetrieb ist.

5 Drücken Sie die Taste SEARCH/TUNING |◀◀ oder ▶▶▶1 (|◀◀ oder ▶▶▶ search +/-), um den ersten Titel, den Sie aufnehmen möchten, auszuwählen.
6 Drücken Sie die Taste TAPE REC (TAPE rec), um das Gerät in den Modus Aufnahme/Standby zu bringen. Das Symbol „TAPE REC.“ erscheinen auf dem Display.
7 Drücken Sie die Taste FWD PLAY ▶/II (▶/II) oder RVS PLAY ◀), Umml der Aufnahme zu beginnen. Das Symbol „SYNC“ erscheinen auf dem Display.

- Um die gute Performance Ihres Systems sicherzustellen, warten Sie bis das Gerät die Disc/USB-Gerät vollständig gelesen hat, bevor Sie Aufnahmen vornehmen.

• Um die Aufnahme zu unterbrechen, drücken Sie die Taste TAPE REC (TAPE rec). Drücken Sie die Taste FWD PLAY ▶/Ⅱ (▶/Ⅲ) oder RVS PLAY ◀/Ⅱ (▶/Ⅳ) in mit der Aufnahme fortzufahren.
• Um die Aufnahme zu beenden, drücken Sie die Taste STOP ■ (■ stop).
• Bei CD/MP3-CD/WMA-CD: Wenn Sie Schritt 6 und 7 während der Wiedergabe einer Disk ausführen, wird die Aufnahme vom Anfang des laufenden Stücks beginnen.
• Während der Aufnahme ist die Wiedergabe einer anderen Tonquelle nicht möglich.

Vorprogrammierte Aufnahme von einer CD/MP3-CD/WMA-CD/USB-Gerät

CD-Titel/MP3-Dateien/WMA-Dateien können in die erwünschte Reihe programmiert werden und dann auf Kassette aufgenommen werden.

1 Legen Sie eine Disk ein oder schließen Sie ein USB-Gerät an.
2 Legen Sie eine leere Kassette in das Kassettenfach ein.
3 Drücken Sie die gewünschte Quellentaste zur Wahl der Quelle, von der aufgenommen werden soll.

Bei CD/MP3-CD/WMA-CD : Drücken Sie die Taste CD/USB (CD/USB), um den CD-Eingang zu wählen. Bei USB-Geräten : Drücken Sie die Taste CD/USB (CD/USB), um den USB-Eingang zu wählen.

4 Stellen Sie sicher, dass sich das Gerät im Stoppmodus befin det.
5 Programmieren Sie die erwünschte Reihe der CD-Titels/MP3-Dateien/WMA-Dateien.

Zum Ablauf der Programmierung siehe Seite 12 und 13.

6 Drücken Sie die Taste TAPE REC (TAPE rec), um das Gerät in den Modus Aufnahme/Standby zu bringen.

Das Symbol „TAPE REC.“ erscheinen auf dem Display.

7 Drücken Sie die Taste FWD PLAY ▶/Ⅲ (▶/Ⅲ) oder RVS PLAY ◀/Ⅳ/Ⅴ mit der Aufnahme zu beginnen.

Das Symbol „SYNC“ erscheinen auf dem Display.

- Um die Aufnahme zu beenden, drücken Sie die Taste STOP ■ (■ stop).

Benutzung externer Geräte

Sie können externe Geräte wie zum Beispiel einen CD-Spieler, ein Kassettendeck und andere als extra Quellen an dieses Gerät anschließen.

Anschließen externer Geräte

Schließen Sie das Audiokabel des externen Geräts an die AUX IN-Klemme auf der Rückseite dieses Geräts an.

- Achten Sie beim Anschließen darauf, dass die Markierungen (L, R) am externen Gerät und diesem Gerät übereinstimmen.

Wiedergabe von externen Geräten

1 Drücken Sie die Taste AUX (AUX), um den AUX-Modus zu wählen.

2 Starten Sie die Wiedergabe vom externen Gerät.

- Weitere Informationen zur Benutzung der externen Geräte finden Sie in den entsprechenden Bedienungsanleitungen.

Aufnahme auf eine Kassette

1 Legen Sie eine Kassette in das Kassettenfach ein und schließen Sie die Klappe.
2 Drücken Sie die Taste AUX (AUX), um den AUX-Modus zu wählen.
3 Starten Sie die Wiedergabe vom externen Gerät, das an dieses Gerät angeschlossen ist.
4 Drücken Sie die Taste TAPE REC (TAPE rec), um das Gerät in den Modus Aufnahme/Standby zu bringen. Das Symbol „TAPE REC.“ erscheinen auf dem Display.
5 Drücken Sie die Taste FWD PLAY ▶/Ⅱ (▶/Ⅲ) oder RVS PLAY ◀/）lum die Aufnahme zu starten.

- Drücken Sie die Taste STOP ■ (■ stop), um die Aufnahme zu beenden.

Sleep-Timer EIN/AUS

Wenn der Sleep-Timer einschaltet, schaltet die Anlage auf Standby-Betrieb, nachdem die aktuelle Einstellzeit abgelaufen ist.

1 Drücken Sie die Taste TIMER ON/OFF.

Der Sleep-Timer schaltet ein, und das Icon "SLEEP" erscheint.

Wenn der Sleep-Timer eingeschaltet war, wird er aufgehoben.

• Die Anfangseinstellung der Verzögerungszeit beträgt 90 Minuten.
- Zum Ändern der Verzögerungszeit siehe unten.

Ändern und Einschalten des Sleep-Timers

Die Verzögerungszeit kann in einem Bereich von 10 bis 90 Minuten geändert werden.

1 Drücken Sie die Taste SLEEP.

Die aktuelle Einstellzeit erscheint. Bei jedem Tastendruck wird die Verzögerungszeit in der folgenden Reihenfolge umgeschaltet: 90 → 80 → 70 → ... 20 → 10 → off → 90 → 80 → 70...

2 Drücken Sie die Taste TIMER SET, während die gewünschte Verzögerungszeit erscheint.

Der Sleep-Timer schaltet ein, und das Icon "SLEEP" erscheint.

• Die Auswahl der Verzögerungszeit wird geändert, und das Display schatlet auf den letzten Modus zurück, wenn 20 Sekunden lang keine Bedienung geschieht.

Wartung und Pfl ege

Reinigung des Gehäuses

- Benutzen Sie ein mit einem milden Reinigungsmittel leicht angefeuchtetes Tuch. Benutzen Sie keine Reinigungsmittel, die Alkohol, Spiritus, Ammoniak oder Scheuermittel enthalten.

Reinigung der Disks

- Reinigen Sie verschmutzte Disks mit einem speziellen Reinigungstuch. Wischen Sie die Disk geradlinig von der Mitte bis zum Rand hin ab. Wischen Sie nicht mit kreisenden Bewegungen. - Benutzen Sie keine Lösungsmittel, wie etwa Waschbenzin, Verdünner, handelsübliche Reinigungsmittel oder Anti-Statik-Spray für analoge Schallplatten.

Reinigung der Tonköpfe und Bandführungsrollen

• Reinigen Sie die Tonköpfe, die Tonwelle und die Andruckrolle nach jeweils 50 Betriebsstunden, um eine einwandfreie Aufnahme- und Wiedergabequalität zu gewährleisten.
• Benutzen Sie einen leicht mit einer Reinigungsfl üssigkeit angefeuchteten Baumwolllappen.
• Sie können die Tonköpfe auch durch einmaliges Abspielen einer Reinigungskassette säubern.

Vorsichetshinweise zur Kondensationsbildung

Kondensation (Tau) kann sich im Innern des Geräts bilden, wenn zwischen der Temperatur des Geräts und der Umgebungstemperatur ein wesentlicher Unterschied besteht. Sollte sich im Innern des Geräts Kondensation bilden, ist eine einwandfreie Funktion nicht mehr gewährleistet. In diesem Fall muß einige Stunden gewartet werden; nachdem die Kondensation abgetrocknet ist, kann das Gerät wieder verwendet werden.

Besondere Vorsicht ist unter den folgenden Umständen geboten:

Wenn das Gerät von einem Ort zu einem anderen bewegt wird, der eine wesentlich höhere oder niedrigere Temperatur aufweist, oder wenn sich die Luftfeuchtigkeit am Aufstellort des Geräts erhöht, usw.

Zurücksetzen des Mikrocomputers

Wenn Sie bei eingeschaltetem Gerät das Netzkabel aus der Steckdose ziehen oder wenn andere externe Einfl üsse auf das Gerät einwirken, kann es vorkommen, daß der Mikrocomputer im Gerät nicht mehr funktioniert. In diesem Fall ist das Gerät nicht mehr betriebsbereit, oder es erscheint eine fehlerhafte Anzeige im Display. Führen Sie in diesem Fall folgende Schritte aus, um den Mikrocomputer zurückzusetzen und das Gerät wieder in seinen normalen Betriebszustand zu schalten.

Wenn das Gerät eingeschaltet ist und TUNER Input gewählt wurde, halten Sie die Taste (■ stop) für mindestens 2 Sekunden gedrückt.

Ziehen Sie den Netzstecker ab un stecken ihn wieder ein, wenn „INIT.OK“ erscheint.

- Bitte beachten Sie folgendes: Wenn Sie den Mikrocomputer zurücksetzen, werden alle Speicherinhalte gelöscht, und für das Gerät gelten wieder alle werkseitigen Einstellungen.

Überprüfen Sie bei Fehlfunktionen die folgenden Punkte.

Allgemein

Kein Sound.

→ Stecken Sie den Netzstecker fest ein.
→ Stellen Sie den Lautstärkeregler auf ein entsprechendes Niveau ein.
→ Stellen Sie sicher, dass die Quelle auf die zu bedienen gewünschte Quelle eingestellt ist.
→ Ziehen Sie den Stecker des Kopfhörers aus der Kopfhörerbuchse.

Linker und rechter Kanal sind vertauscht.

→ Überprüfen Sie die Verbindung der Lautsprecher und ihren Standort.

Das System zeigt Funktionen automatisch an.

→ Schalten Sie den Demomodus aus.

Das System reagiert nicht auf Tastendruck.

→ Ziehen Sie das Netzkabel ab und schließen Sie es wieder an.

Betrieb des CD-Players

„NO DISC“ wird angezeigt.

→ Legen Sie die Disk mit der beschrifteten Seite nach oben ein.
→ Reinigen Sie die Disk.
→ Benutzen Sie eine neue oder eine lesbare Disk.
→ Warten Sie bis die kondensierte Feuchtigkeit auf der Linse verschwunden ist.

USB-Betrieb

„NO USB“ wird angezeigt.

→ Schließen das USB-Gerät korrekt an.

Wiedergabe nicht möglich.

Das USB-Gerät wurde bei Wiedergabe oder Aufnahme abgetrennt. Nehmen Sie Songs nach der Formatierung des USB-Geräts erneut auf.

Radioempfang

Geräusche im Radio.

→ Stellen Sie eine bessere Frequenz ein.
→ Korrigieren Sie die Richtung der UKW-Antenne.
→ Richten Sie die Position und Richtung der MW-Antenne aus.
→ Ein Fernseher oder ein Videorekorder befinden sich zu nahe am Gerät.

Betrieb des Kassettendecks

Keine Aufnahme möglich.

→ Nehmen Sie eine andere Kassette oder überkleben Sie die Öff nung der Überspielschutzzunge mit Klebeband.
→ Reinigen Sie den Tonkopf.
→ Nehmen Sie nur Kassetten vom Typ IEC I.
→ Keine Kassetten mit einer längeren Aufnahmezeit als 90 Minuten verwenden, da diese Bänder sehr dünn sind und sich um die Andruckrolle wickeln bzw. abreißen können.

Fernbedienung

Keine ordnungsgemäße Funktion.

→ Wechseln Sie die Batterien.
→ Entfernen Sie eventuelle Hindernisse.
→ Bewegen Sie sich näher zum System hin, wenn sie die Fernbedienung benutzen und stellen Sie sicher, dass Sie zum Sensor am Gerät zeigen.

Haupteinheit

Verstärker

Ausgangsleistung ....30 W + 30 W (1 kHz, 10% T.H.D., bei 4 Ω)

Tuner

UKW-Tuner Wellenbereich 87,5 MHz \~ 108 MHz

MW-Tuner Wellenbereich 531 kHz \~ 1.602 kHz

CD-Spieler

Laser....Halbleiterlaser Over sampling ....8 fs (352,8 kHz) Laserwellenlänge....760 \~ 800 nm Laserklasse ....Klasse 1 (IEC) D/A-Wandlung....1 Bit

USB-Schnittstelle

USB Standard....USB 1.1/2.0 Maximaler Versorgungsstrom ....500 mA Dateisystem ....FAT 12/ 16/ 32 MP3-Dekodierung ....Entspricht MPEG-1/2 Audio Layer-3 WMA-Dekodierung ....Entspricht Windows Media Audio 9 Aufnahmeformat ....MP3, 128 kbps/44,1 kHz

Kassettendeck

Spurlage 4-track, 2-Kanal-Stereo

AUX

Eingangs (Empfindlichkeit/ Impedanz) 1000 mV/10 kΩ

Allgemein

Leistungsaufnahme .... 75 W Abmessungen .... B : 160 mm H : 269 mm T : 345 mm Gewicht (netto) .... 5,5 kg

Lautsprecher

Gehäuse ....Bassrefl ex Lautsprecherausstattung Tieftöner (Woofer) ....100 mm, knoische Bauart Hochtöner (Tweeter) ....35 mm, knoische Bauart Widerstand ....4Ω Maximale Eingangsspannung ....60 W Abmessungen ....B : 160 mm H : 268 mm T : 218 mm Gewicht (netto) ....2,2 kg (1 Lautsprecher)

Hinweise:

- Kenwood ist um eine ständige Weiterentwicklung seiner Produkte bemüht. Daher sind unangekündigte Änderungen an den technischen Daten vorbehalten. - In extrem kalter Umgebung (unter 0^ ) ist die Leistung des Geräts unter Umständen eingeschränkt.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Unsachgemässe oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.

Hinweis zur Entsorgung der Batterien :

Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr mit dem Hausmüll entsorgt werden. Kenwood beteiligt sich daher am „Gemeinsamen Rücknahmesystem Batterien“ (GRS Batterien).

Werfen Sie verbrauchte Batterien

unentgeltlich in die beim Handel aufgestellten Sammelbehälter. Auch bei Ihrem Fachhändler finden Sie einen Sammelbehälter für verbrauchte Batterien. Auch Batterien, die in Geräten fest eingebaut sind, unterliegen diesen gesetzlichen Vorschriften.

KENWOOD

Seriennummer

Tragen Sie die Seriennummer, die sich an der Rückseite des Gerätes befinndet, in die Garantiekarte und unten ein. Geben Sie das Modell und die Seriennummer immer an, wenn Sie sich für Rückragen oder Reparaturen an Ihren Fachhändler wenden.

Modell ____ Seriennummer ____

KENWOOD

COMPACT Hi-Fi COMPONENTEN SYSTEEM

M-505USB

GEBRUIKSAANWIJZING

Kenwood Corporation

Technische gegevens 23

Uitpakken

Nummers programmeren

Gewicht (netto) 5,5 kg

Luidsprekers

Behuizing.... Bass-reflex type

Luidsprekersamenstelling
