GEBRUIKSAANWIJZING Azur 640T CAMBRIDGE

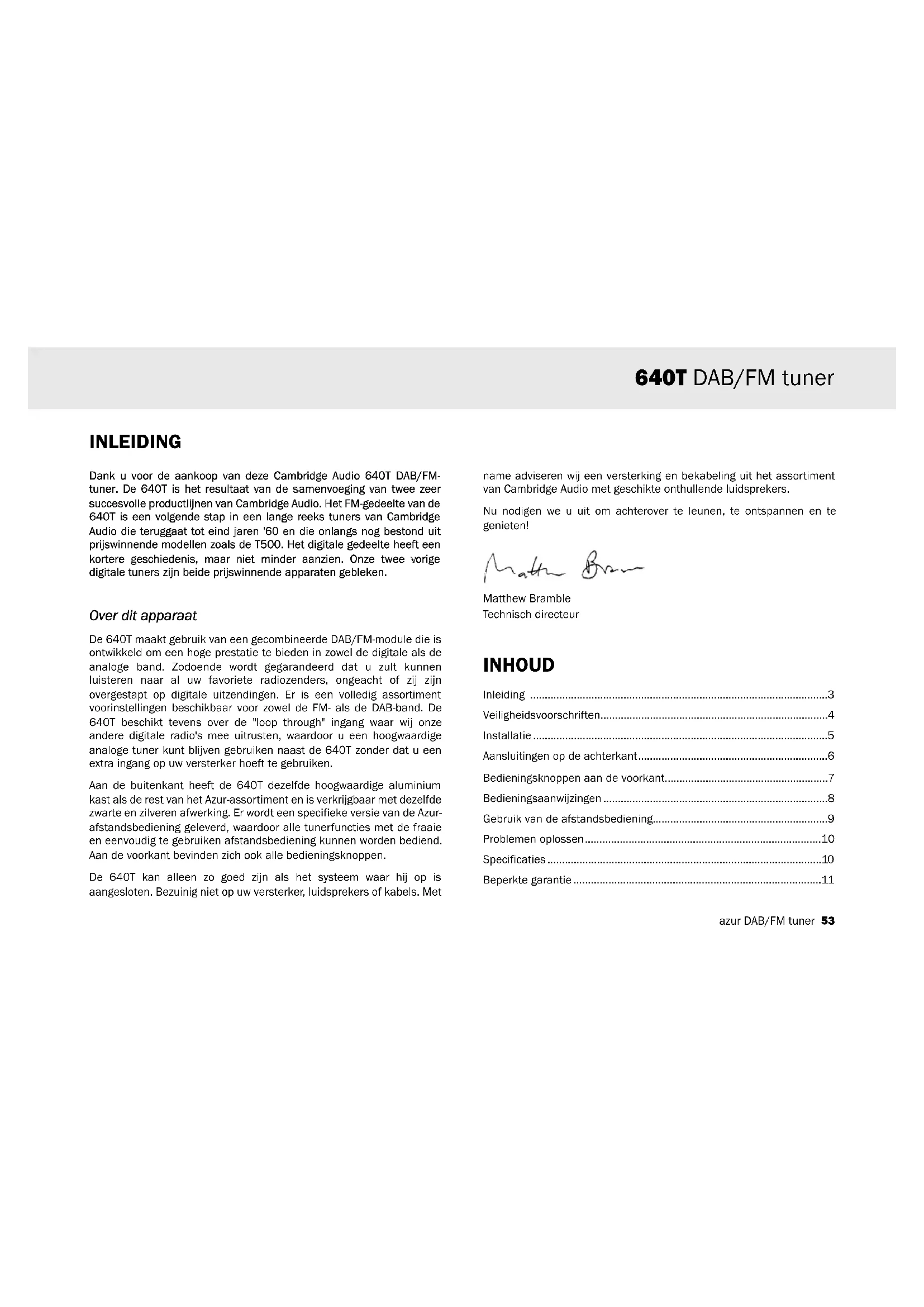

• Sintonizzatore DAB/FM Azur 51 Sintonizzatore DAB/FM 640T52 azur DAB/FM tuner640T DAB/FM tuner azur DAB/FM tuner 53 Dank uu vvoor dde aaankoop vvan ddeze CCambridge AAudio 6640T DDAB/FM- tuner. DDe 6640T iis hhet rresultaat vvan dde s samenvoeging vvan ttwee zzeer succesvolle pproductlijnen vvan CCambridge AAudio. HHet FFM-ggedeelte vvan dde 640T iis eeen vvolgende sstap iin eeen llange rreeks ttuners vvan CCambridge Audio ddie tteruggaat ttot eeind jjaren ''60 een ddie oonlangs nnog bbestond uuit prijswinnende mmodellen zzoals dde TT500. HHet ddigitale ggedeelte hheeft eeen kortere ggeschiedenis, mmaar nniet mminder aaanzien. OOnze ttwee vvorige digitale ttuners zzijn bbeide pprijswinnende aapparaten ggebleken. Over ddit aapparaat De 640T maakt gebruik van een gecombineerde DAB/FM-module die is ontwikkeld om een hoge prestatie te bieden in zowel de digitale als de analoge band. Zodoende wordt gegarandeerd dat u zult kunnen luisteren naar al uw favoriete radiozenders, ongeacht of zij zijn overgestapt op digitale uitzendingen. Er is een volledig assortiment voorinstellingen beschikbaar voor zowel de FM- als de DAB-band. De 640T beschikt tevens over de "loop through" ingang waar wij onze andere digitale radio's mee uitrusten, waardoor u een hoogwaardige analoge tuner kunt blijven gebruiken naast de 640T zonder dat u een extra ingang op uw versterker hoeft te gebruiken. Aan de buitenkant heeft de 640T dezelfde hoogwaardige aluminium kast als de rest van het Azur-assortiment en is verkrijgbaar met dezelfde zwarte en zilveren afwerking. Er wordt een specifieke versie van de Azur- afstandsbediening geleverd, waardoor alle tunerfuncties met de fraaie en eenvoudig te gebruiken afstandsbediening kunnen worden bediend. Aan de voorkant bevinden zich ook alle bedieningsknoppen. De 640T kan alleen zo goed zijn als het systeem waar hij op is aangesloten. Bezuinig niet op uw versterker, luidsprekers of kabels. Met name adviseren wij een versterking en bekabeling uit het assortiment van Cambridge Audio met geschikte onthullende luidsprekers. Nu nodigen we u uit om achterover te leunen, te ontspannen en te genieten! Matthew Bramble Technisch directeur INLEIDING Inleiding p. 3
• Veiligheidsvoorschriften p. 4
• Installatie p. 5
• Aansluitingen op de achterkant p. 6
• Bedieningsknoppen aan de voorkant p. 7
• Bedieningsaanwijzingen p. 8
• Gebruik van de afstandsbediening p. 9
• Problemen oplossen p. 10
• Specificaties p. 10
• Beperkte garantie INHOUDDit product voldoet aan de Europese richtlijnen voor laagspanning (73/23/EEG) en elektromagnetische compatibiliteit (89/336/EEG) wanneer het wordt geïnstalleerd en gebruikt in overeenstemming met deze handleiding. Om verdere conformiteit te garanderen, dienen voor dit product alleen accessoires van Cambridge Audio te worden gebruikt en dienen service- en reparatiewerkzaamheden te worden overgelaten aan bevoegd servicepersoneel. 54 azur DAB/FM tuner De sstroomspanning ccontroleren Neem voor uw eigen veiligheid de volgende instructies aandachtig door alvorens het apparaat aan te sluiten op de netstroom. Controleer of op de achterkant van het apparaat de juiste stroomspanning staat aangegeven. Is de spanning van uw netstroom anders, raadpleeg dan uw leverancier. Dit apparaat is uitsluitend geschikt voor de stroomspanning en het stroomtype zoals aangegeven op de achterkant van het apparaat. Bij aansluiting op andere stroombronnen kan het apparaat beschadigd raken. Wanneer dit apparaat niet in gebruik is, dient het te worden uitgeschakeld en het mag uitsluitend worden gebruikt wanneer het correct geaard is. Verwijder de kap (of de achterkant) van het apparaat niet, om het risico van een elektrische schok te verminderen. Het apparaat bevat van binnen geen door de gebruiker vervangbare onderdelen. Laat service en reparatie over aan bevoegd onderhoudspersoneel. Als het netsnoer is voorzien van een gegoten netstekker, dient het apparaat niet te worden gebruikt wanneer de plastic zekeringhouder niet op zijn plaats is. Mocht u de zekeringhouder verliezen, moet u het juiste onderdeel opnieuw bestellen bij uw Cambridge Audio dealer. Het symbool van de bliksemflits met de pijlpunt in het driehoekje is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde 'gevaarlijke spanning' binnen de behuizing van het product, die sterk genoeg kan zijn om voor personen een gevaar voor elektrische schokken te vormen. Het uitroepteken in het driehoekje is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de onderhoudsdocumentatie die van toepassing zijn op dit apparaat. VEILIGHEIDSVOORSCHRIFTEN640T DAB/FM tuner azur DAB/FM tuner 55 Belangrijke aaanwijzingen mmet bbetrekking ttot dde vveiligheid Neem even de tijd om deze informatie door te lezen voordat u uw Azur- tuner installeert. U bent dan verzekerd van optimale prestaties en kunt de levensduur van het product verlengen. Wij adviseren u alle aanwijzingen te volgen, alle waarschuwingen in acht te nemen en de handleiding zorgvuldig te bewaren zodat deze in de toekomst kan worden geraadpleegd. Dit apparaat moet worden geïnstalleerd op een stabiel oppervlak dat waterpas is. Aangezien de voedingstransformatoren een magnetisch bromveld van gemiddelde sterkte genereren, mag er geen draaitafel in de buurt worden geplaatst. Sluit de 650T niet direct aan op een eindversterker, tenzij deze beschikt over een variabel uitgangsniveau. Leid het netsnoer niet zodanig dat iemand erop kan gaan staan of dat het kan worden beschadigd door andere voorwerpen in de buurt ervan. Het apparaat heeft ventilatie nodig. Plaats het niet op een ruw of zacht oppervlak en belemmer de luchtinlaatopeningen en luchtuitlaatroosters niet. Plaats het apparaat niet in een gesloten ruimte zoals een boekenkast of een andere kast. Elke ruimte die aan de achterkant open is (zoals een speciaal rek voor apparatuur) is echter geschikt. Wanneer u de tuner voor het eerst gebruikt, adviseren wij u hem gedurende ten minste 36 uur aan te laten staan en muziek te laten afspelen voordat u kritisch gaat luisteren. Voor het gebruik daarna wordt een opwarmperiode van 10-15 minuten aanbevolen voor maximaal genot. Als u van plan bent dit apparaat langere tijd niet te gebruiken moet u hem stand-by zetten en de stekker uit het stopcontact halen. Haal de stekker ook uit het stopcontact tijdens onweer. WAARSCHUWING - stel, om het risico op brand of elektrische schokken te reduceren, het apparaat nooit bloot aan regen of vocht. Dit apparaat mag niet worden blootgesteld aan waterdruppels of -spatten of andere vloeistoffen. Er mogen geen objecten gevuld met water, zoals vazen, op het apparaat worden geplaatst. Indien het apparaat toch met water in aanraking komt, schakel het apparaat dan onmiddellijk uit, haal de stekker uit het stopcontact en neem contact op met uw leverancier voor advies. Om het apparaat schoon te maken, veegt u de behuizing af met een vochtige, pluisvrije doek. Gebruik geen schoonmaakmiddelen die alcohol, ammonia of schuurmiddel bevatten. Spuit niet met een spuitbus op of bij de 640T. Zorg ervoor dat er geen kleine objecten door het ventilatierooster vallen. Mocht dit zich toch voordoen, schakel het apparaat dan onmiddellijk uit, schakel de stroomvoorziening uit en neem contact op met uw leverancier voor advies. Laat alle onderhoud en alle reparaties over aan bevoegd onderhoudspersoneel. Onderhoud is nodig wanneer het apparaat op één of andere manier is beschadigd, bijvoorbeeld een beschadigde stroomsnoer of stekker, gemorste vloeistof of objecten die in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen. Als u de aanwijzingen voor het oplossen van problemen in de handleiding hebt doorgenomen en er treedt geen verbetering op, probeer dan niet om het apparaat te repareren, uit elkaar te halen of weer in elkaar te zetten. Als deze voorzorgsmaatregel wordt genegeerd, kan een ernstige elektrische schok het gevolg zijn. INSTALLATIE56 azur DAB/FM tuner Netstroom Als alle aansluitingen gereed zijn, sluit u het netsnoer aan op een geschikt stopcontact. De 640T is nu gereed voor gebruik. Natural CContour TTechnology Deze schakelaar wordt gebruikt om twee soorten subtiele tooninstellingen te selecteren, Warm of Lively (levendig). De standaard instelling is uit (vlakke frequentierespons). Audio IInput Hiermee kan een ander apparaat (b.v. een analoge radio) via de 640T worden aangesloten op uw versterker, waardoor u geen extra ingang op uw versterker hoeft te gebruiken. Om naar het aangesloten apparaat te kunnen luisteren moet de 640T stand-by staan. Aerial Input 50 Ohms F-Type Aerial Input 50 Ohms F-Type "Lively" Off "Warm" "Warm" Off "Lively" See Manual for details Aux Tuner Input Aux Tuner Input Optical Optical S/P DIF Co-axial S/P DIF Co-axial p. 11

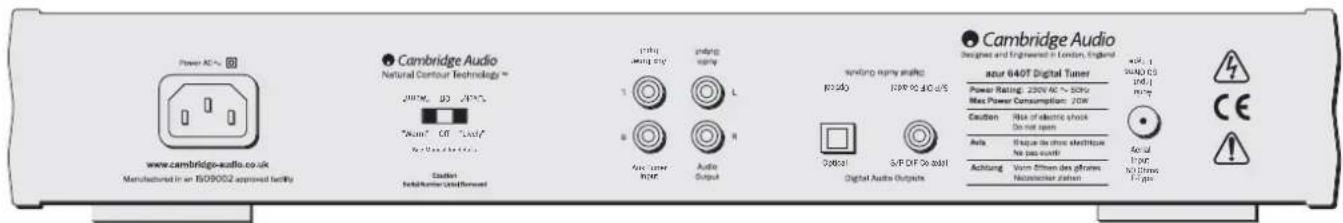

AANSLUITINGEN OP DE ACHTERKANT

Audio OOutput Sluit deze uitgang aan op uw versterker met behulp van phono-kabels (2RCA-2RCA). Digital AAudio OOutputs Zowel de S/P DIF Coaxiale als Toslink Optische connectors zijn aangebracht voor de aansluiting op een digitale recorder (b.v. Minidisc, CDR etc.) of een externe digitaal/analoog-converter (alleen DAB). Aerial ((antenne) De 640T beschikt over een antenne met schroefaansluiting (F-type) voor zowel FM- als DAB-signalen (bij levering inbegrepen). Trek het snoer uit en bevestig het aan een raamframe of muur of beweeg het door de kamer naar de locatie met het beste ontvangst. In een gebied waar signalen zwak zijn kan het nodig zijn een ongebalanceerde buitenantenne van 75 ohm te gebruiken.640T DAB/FM tuner azur DAB/FM tuner 57

KNOPPEN AAN DE VOORKANT

Standby/On Hiermee wordt de 640T geschakeld tussen de standen Standby en On (aan). In de stand Standby toont het display op de voorkant de actuele tijd in uren, minuten en seconden. Voorinstellingen De 640T kan tot en met 10 voorinstellingen opslaan voor zowel FM als DAB. Met de toets Shift kunt u wisselen tussen voorinstellingen 1-5 en 6-10. Het display geeft weer welke keuze er is gemaakt. DAB/FM Met deze toets kunt u schakelen tussen de DAB- en FM-band. Het display toont "Switching to …" (schakel naar) Autotune Tijdens DAB-bedrijf zal de Autotune de hele DAB-band afzoeken. De zenders die zijn gevonden worden in alfabetische volgorde weergegeven, als 'A-Z'. In FM-bedrijf wordt er door een korte druk op deze toets omhoog door alle beschikbare zenders gezocht. Door Autotune ingedrukt te houden wordt er omlaag gezocht. Info Geeft informatie weer zoals tijd, datum, muziekgenre en programmatype. De RDS-informatie op de FM-band is afhankelijk van de sterkte van het signaal. Select Druk in DAB-bedrijf op deze toets om de geselecteerde zender te beluisteren. Als u niet op Select drukt zal de 640T de informatie weergeven van de zender die speelde voordat u begon met het afzoeken van de zenderlijst. Druk in FM-bedrijf op deze toets om te schakelen tussen automatische (normaal stereo) en mono uitzendingen. Step <<> Druk in DAB-bedrijf op deze toets om in alfabetische volgorde door de beschikbare zenders te lopen. In FM-bedrijf verhoogt of verlaagt de toets Step de frequentie met .05mhz. Wordt ook gebruikt voor de klok-/wekker-/sluimerinstellingen.58 azur DAB/FM tuner BEDIENINGSAANWIJZINGEN De 6640T aafstemmen een bbeluisteren Druk op de toets Standby/On aan de voorkant. Selecteer, voor DAB-zenders, het DAB-bedrijf met behulp van de toets DAB/FM. Druk op de toets Autotune. De 640T zal alle beschikbare DAB-zenders zoeken en in alfabetische volgorde weergeven op het display. Druk op de Step-toetsen om door de lijst heen te lopen. Druk op de toets Select om naar de door u gekozen zender te luisteren. Selecteer, voor FM-zenders, het FM-bedrijf met behulp van de toets DAB/FM. Druk op de toets Autotune. De 640T zoekt omhoog door de FM-band en zal de eerste zender die wordt gevonden weergeven (bij een sterk signaal kan er ook sprake zijn van RDS). Druk nog een keer op de toets Autotune om verder omhoog te zoeken naar de volgende zender die beschikbaar is (om omlaag te zoeken moet u de toets Autotune ingedrukt houden). Handmatige ffijnafstemming DDAB Houd de selectietoets ingedrukt tot "Manual Tune" op het display verschijnt. De frequentie en de naam van de desbetreffende zender zullen worden weergegeven. Gebruik de Step-toetsen om de frequentie aan te passen. Druk nog een keer op Select tot DAB wordt weergegeven. Voorinstellingen Selecteer de zender die u wilt opslaan en houd het nummer van de gewenste voorinstelling (b.v. 3) ingedrukt tot het display aangeeft dat de zender is opgeslagen. Om de voorinstellingen 6-10 op te slaan moet u eerst op de toets Shift drukken. U kunt 10 zenders opslaan, zowel voor FM als voor DAB. U kunt op elk moment op de gekozen voorinstelknop drukken om naar de desbetreffende zender te luisteren. Resetten vvan hhet DDAB-ssysteem Als de 640T naar een andere locatie wordt verhuisd waar er andere zenders zijn, moeten de oude zenders uit het geheugen worden verwijderd. Om het systeem te resetten moet u de stekker van de 640T uit het stopcontact trekken en vervolgens weer in het stopcontact steken terwijl u de toets Select ingedrukt houdt. Blijf de toets Select ingedrukt houden tot "System Reset" op het display verschijnt. Wekkerfunctie Met de wekkerfunctie wordt de 640T op een gekozen tijdstip aangezet. Druk op Alarm op de afstandsbediening. 'Alarm' en 'Off' zullen verschijnen. Druk op Select. '00:00' zal verschijnen. Druk op de toetsen < > om de tijd aan te passen ('Alarm Setting' wordt weergegeven). Druk nog een keer op Select om de instelling in te voeren (druk twee keer om de wekkerfunctie uit te zetten). Er verschijnt een asterisk op het display wanneer de 640T standby staat. Sluimerfunctie Met de sluimerfunctie zal de 640T na een ingestelde periode uit gaan. Druk twee maal op de toets Alarm terwijl het apparaat aan staat. Selecteer het aantal gewenste minuten (01-99). Druk nog een keer op Select om te activeren. De sluimerfunctie moet telkens voor het gebruik opnieuw worden ingesteld. Natural CContour TTechnology Experimenteer met de drie beschikbare instellingen (schakelaar aan achterzijde) om de optimale toon uit de 640T te krijgen.640T DAB/FM tuner azur DAB/FM tuner 59

DE AFSTANDSBEDIENING GEBRUIKEN

De 640T wordt geleverd met een systeemafstandsbediening die zowel deze tuner als de versterkers van Cambridge Azur bedient. Power Hiermee wordt de 640T geschakeld tussen de standen Standby en On. De blauwe LED aan de voorzijde van de 640T geeft aan dat het apparaat aan staat als hij helder brandt en standby als hij zwak brandt.

Hiermee kunt u toegang krijgen tot alle voorkeurzenders die u eventueel in de 640T hebt opgeslagen. Info Geeft informatie weer, zoals muziekgenre en zender. De informatie op de FM-band is afhankelijk van de sterkte van het signaal. DAB/FM Met deze toets kan er worden geschakeld tussen de DAB- en FM-band die de 640T kan ontvangen. Het display toont "Switching to …" (schakel naar) Select Bevestiging van de keuzes met betrekking tot DAB- zender, wekker- en sluimerfunctie. Step << >> Te gebruiken bij het handmatig afstemmen en bij de wekker-, sluimer- en klokinstellingen. Met deze toets kunt u ook de alfabetische lijst met de zender op de DAB-band doorlopen. Alarm Met deze toets krijgt u toegang tot de wekker- en sluimermenu's die zijn besproken in het deel over de bediening. Bright Schakelt de helderheid van het display tussen laag en hoog. Let eerop ddat dde vvolgende ttoetsen aalleen wwerken bbij eeen bbijbehorende Cambridge AAzur vversterker. Mute Met deze toets wordt de audio gedempt. De dempfunctie wordt aangegeven door het kanaal-LED dat knippert. Volume ++/- De volumeknoppen verhogen en verlagen het volume van de versterkeruitgang. Channel SSelect De vijf kanaalselectietoetsen en de selectietoets Tape Monitor worden gebruikt om de ingangsbron te veranderen (CD, DVD etc.).

Tape Mon Bright60 azur DAB/FM tuner Er iis ggeen sstroom Controleer of het netsnoer stevig is aangesloten. Controleer of de stekker volledig in het stopcontact is gestoken en is ingeschakeld. Controleer de zekering in de netstekker of de adapter. Er iis ggeen ggeluid Controleer of de versterker correct is ingesteld. Controleer of de aansluitingen correct zijn. Het ggeluid iis ggestoord oof vvervormd Controleer de antenneaansluitingen en de plaatsing. Er kkomt eeen bbromtoon uuit dde lluidspreker Controleer of alle kabels stevig zijn aangesloten. Er iis ssprake vvan oongewenst aachtergrondgeluid een sstoring Verplaats de tuner uit de buurt van andere apparaten die mogelijk de storing veroorzaken. De aafstandsbediening wwerkt nniet. Controleer of de batterijen niet leeg zijn. Zorg dat de sensor van de afstandsbediening nergens door wordt geblokkeerd.
