Produkttyp	DAB/FM-Audioempfänger
Marke und Modell	Cambridge Audio Azur 640T
Ungefähre Maße (B x H x T)	430 x 85 x 350 mm
Ungefähres Gewicht	5 kg
Stromversorgung	220-240 V AC, 50 Hz oder 110-120 V AC, 60 Hz je nach Modell
Maximaler Stromverbrauch	12 W
Stromverbrauch im Standby	7 W
FM-Frequenzbereiche	87 MHz bis 108 MHz (VHF-Band)
DAB-Frequenzbereiche	174 MHz bis 240 MHz (Band III) und 1452 MHz bis 1491 MHz (Band L)
Anzahl der Senderspeicherplätze	10 Sender (FM und DAB)
Hauptfunktionen	Automatischer und manueller Sendersuchlauf, Alarm, programmierbare Abschaltung, RDS-Anzeige, Loop-Through
Audioausgänge	1 analogen RCA-Ausgang, 1 koaxialen Digitalausgang, 1 optischen Digitalausgang
Audio-Hilfseingang	1 RCA-Eingang (Loop Through)
Mitgelieferte Antenne	F-Stecker-Antenne
Fernbedienung	Azur-System-Fernbedienung (kompatibel mit Cambridge Audio Verstärkern)
Gehäusematerial	Hochwertiges Aluminium
Oberfläche	Schwarz oder Silber
Pflege und Reinigung	Mit einem feuchten, fusselfreien Tuch abwischen. Keine Produkte mit Alkohol, Ammoniak oder Scheuermitteln verwenden.
Sicherheit	Öffnen Sie das Gerät nicht, setzen Sie es nicht Regen oder Feuchtigkeit aus, trennen Sie es bei Gewitter vom Netz, verwenden Sie nur die angegebene Spannung.
Reparierbarkeit und Ersatzteile	Wenden Sie sich an einen autorisierten Cambridge Audio Händler. Nicht autorisierte Reparaturen führen zum Garantieverlust.

Häufig gestellte Fragen - Azur 640T CAMBRIDGE

Wie stimme ich einen DAB-Sender automatisch ab?

Drücken Sie im DAB-Modus auf Autotune. Der Tuner durchsucht das gesamte Band und zeigt die Sender in alphabetischer Reihenfolge an. Verwenden Sie die Tasten Step zum Blättern und Select zum Hören.

Wie speichere ich einen Sender auf einem Senderspeicherplatz?

Wählen Sie den gewünschten Sender aus und halten Sie die Taste des Senderspeicherplatzes (1 bis 10) gedrückt, bis das Display die Speicherung bestätigt. Verwenden Sie Shift, um auf die Speicherplätze 6 bis 10 zuzugreifen.

Wie stelle ich den Alarm ein?

Drücken Sie auf der Fernbedienung die Taste Alarm. Das Display zeigt 'Alarm' und dann 'Off'. Drücken Sie Select, um die Zeit mit den Tasten < > einzustellen, und bestätigen Sie mit Select.

Wie programmiere ich die Senderliste nach einem Umzug neu?

Trennen Sie das Gerät vom Netz und schließen Sie es wieder an, während Sie Select gedrückt halten, bis 'System Reset' angezeigt wird. Dadurch werden die alten Sender gelöscht.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie den Zustand der Batterien und ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass kein Hindernis das Signal zwischen der Fernbedienung und dem Infrarotsensor des Tuners blockiert.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, feuchtes (fusselfreies) Tuch, um das Gehäuse abzuwischen. Verwenden Sie niemals Produkte, die Alkohol, Ammoniak oder Scheuermittel enthalten.

Kann ich einen anderen analogen Tuner an den 640T anschließen?

Ja, über den Audio Input (Loop Through) auf der Rückseite. Sie können ein anderes Gerät anschließen und es hören, indem Sie den 640T in den Standby-Modus versetzen.

Wie verwende ich den Digitalausgang?

Die koaxialen und optischen Ausgänge ermöglichen den Anschluss des 640T an einen digitalen Recorder (MD, CD-Rekorder) oder einen externen D/A-Wandler. Funktioniert nur im DAB-Modus.

Was tun bei Brummen aus den Lautsprechern?

Überprüfen Sie alle Verbindungen (Kabel und Stecker) und stellen Sie sicher, dass sie fest eingesteckt sind. Wenn das Problem weiterhin besteht, entfernen Sie den Tuner von anderen elektrischen Geräten.

Wie aktiviere ich die programmierte Abschaltung (Sleep)?

Schalten Sie den 640T ein, drücken Sie zweimal die Taste Alarm, wählen Sie die Anzahl der Minuten (01-99) mit < > und bestätigen Sie mit Select. Das Gerät schaltet sich automatisch aus.

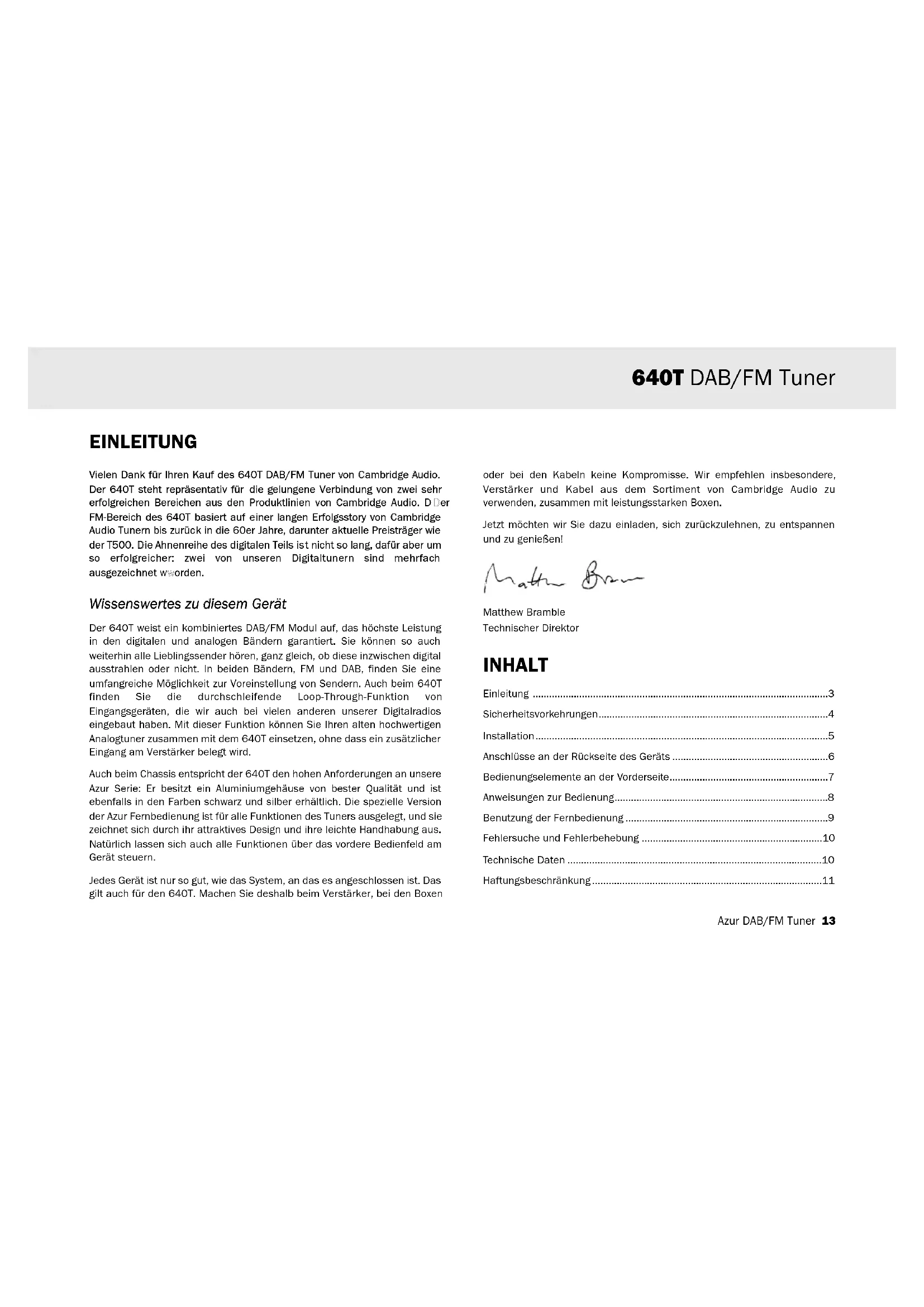

BEDIENUNGSANLEITUNG Azur 640T CAMBRIDGE

Vielen Dank für Ihren Kauf des 640T DAB/FM Tuner von Cambridge Audio. Der 640T steht repräsentativ für die gelungene Verbindung von zwei sehr erfolgreichen Bereichen aus den Produktlinien von Cambridge Audio. D'er FM-Bereich des 640T basiert auf einer langen Erfolgsstory von Cambridge Audio Tunern bis zurück in die 60er Jahre, darunter aktuelle Preisträger wie der T500. Die Ahnenreihe des digitalen Teils ist nicht so lang, dafür aber um so erfolgreicher: zwei von unseren Digitaltunern sind mehrfach ausgezeichnet worden.

Wissenswertes zu diesem Gerät

Der 640T weist ein kombiniertes DAB/FM Modul auf, das höchste Leistung in den digitalen und analogen Bändern garantiert. Sie können so auch weiterhin alle Lieblingssender hören, ganz gleich, ob diese inzwischen digital ausstrahlen oder nicht. In beiden Bändern, FM und DAB, finden Sie eine umfangreiche Möglichkeit zur Voreinstellung von Sendern. Auch beim 640T finden Sie die durchschleifende Loop-Through-Funktion von Eingangsgeräten, die wir auch bei vielen anderen unserer Digitalradios eingebaut haben. Mit dieser Funktion können Sie Ihren alten hochwertigen Analogtuner zusammen mit dem 640T einsetzen, ohne dass ein zusätzlicher Eingang am Verstärker belegt wird.

Auch beim Chassis entspricht der 640T den hohen Anforderungen an unsere Azur Serie: Er besitzt ein Aluminiumgehäuse von bester Qualität und ist ebenfalls in den Farben schwarz und silber erhältlich. Die spezielle Version der Azur Fernbedienung ist für alle Funktionen des Tuners ausgelegt, und sie zeichnet sich durch ihr attraktives Design und ihre leichte Handhabung aus. Natürlich lassen sich auch alle Funktionen über das vordere Bedienfeld am Gerät steuern.

Jedes Gerät ist nur so gut, wie das System, an das es angeschlossen ist. Das gilt auch für den 640T. Machen Sie deshalb beim Verstärker, bei den Boxen

oder bei den Kabeln keine Kompromisse. Wir empfehlen insbesondere, Verstärker und Kabel aus dem Sortiment von Cambridge Audio zu verwenden, zusammen mit leistungsstarken Boxen.

Jetzt möchten wir Sie dazu einladen, sich zurückzulehnen, zu entspannen und zu genießen!

Matthew Bramble

Technischer Direktor

INHALT

Einleitung ....3

Sicherheitsvorkehrungen....4

Installation....5

Anschlüsse an der Rückseite des Geräts 6

Bedienungselemente an der Vorderseite....7

Anweisungen zur Bedienung....8

Benutzung der Fernbedienung 9

Fehlersuche und Fehlerbehebung 10

Technische Daten ....10

Haftungsbeschränkung....11

Cambridge Audio

SICHERHEITSVORKEHRUNGEN

Kontrolle der Netzanschlussleistung

Bitte lesen Sie zu Ihrer eigenen Sicherheit die folgenden Anweisungen sorgfältig durch, bevor Sie dieses Gerät an das Stromnetz anschließen.

Kontrollieren Sie, dass an der Rückseite des Geräts die richtige Netzspannung angegeben ist. Wenn Ihre Netzspannung von der angegebenen Spannung abweicht, nehmen Sie bitte Kontakt mit Ihrem Händler auf.

Dieses Gerät funktioniert nur mit der Netzspannung und dem Spannungstyp, die/der auf der Rückseite des Geräts angegeben ist. Wenn das Gerät an eine anders ausgelegte Stromversorgung angeschlossen wird, kann es beschädigt werden.

Schalten Sie das Gerät aus, wenn es nicht verwendet wird, und benutzen Sie es nicht ohne eine entsprechende Erdung. Um die Gefahr eines elektrischen Schlags zu verringern, darf die Abdeckung (oder die Rückseite) des Geräts nicht entfernt werden. Im Gerät befinden sich keine Teile, die vom Benutzer gewartet bzw. repariert werden können. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Wenn das Stromkabel einen gegossenen Netzstecker hat, darf das Gerät nicht verwendet werden, bevor sich der Sicherungshalter aus Kunststoff an der richtigen Stelle befindet. Wenn der Sicherungshalter verloren gegangen ist, muss das richtige Ersatzteil über Ihren Cambridge Audio Händler nachbestellt werden.

Das Symbol mit dem Blitz und der Pfeilspitze in einem gleichseitigen Dreieck weist den Benutzer auf das Vorhandensein von nicht isolierter "gefährlicher Spannung" im Inneren des Produkts hin, die ausreichend stark sein kann, um die Gefahr eines elektrischen Schlags für Personen darzustellen.

Das Ausrufungszeichen in einem gleichseitigen Dreieck weist den Benutzer darauf hin, dass die mit diesem Produkt gelieferte Dokumentation wichtige Betriebs- und Wartungsanweisungen für das Gerät enthält.

14 Azur DAB/FM Tuner

Dieses Produkt erfüllt die europäische Niederspannungsrichtlinie (73/23/EU) und die Richtlinien über die Elektromagnetische Verträglichkeit (EMV) (89/336/EU), wenn es in Übereinstimmung mit diesem Handbuch verwendet und installiert wird. Damit das Produkt diese Richtlinien auch in Zukunft erfüllt, darf bei diesem Gerät nur Zubehör von Cambridge Audio verwendet werden, und die Wartung muss von qualifizierten Kundendienstmitarbeitern ausgeführt werden.

INSTALLATION

Wichtige S Sicherheitshinweise

Bitte nehmen Sie sich einen Moment Zeit und lesen Sie diese Hinweise durch, bevor Sie Ihren Azur Tuner installieren; dadurch erhalten Sie die optimale Leistung, und Sie verlängern die Lebensdauer Ihres Geräts. Wir empfehlen unbedingt, alle Anweisungen gut durchzulesen, alle Warnhinweise genau zu beachten, und das Handbuch für spätere Zwecke sicher aufzuheben.

Dieses Gerät muss auf einer festen, ebenen Oberfläche aufgestellt werden. Da die Netztransformatoren ein magnetisches Brummfeld von mittlerer Stärke erzeugen, sollte ein Plattenspieler nicht in der Nähe aufgestellt werden.

Verbinden Sie den 640T nicht direkt mit einem Leistungsverstärker, wenn dieser keine regelbare Ausgangsleistung aufweist.

Verlegen Sie das Stromkabel nicht so, dass jemand darauf treten kann, oder dass es durch andere in der Nähe befindliche Gegenstände beschädigt werden kann.

Das Gerät benötigt Lüftung. Stellen Sie es daher nicht auf einen Läufer/Teppich oder einer anderen weichen Oberfläche, und decken Sie die Lüftungsgitter für den Lufteinlass oder -auslass nicht ab.

Stellen Sie das Gerät nicht in einen abgeschlossenen Hohlraum, also nicht in einen Bücherschrank oder in eine Vitrine. Jedes an der Rückseite offene Teil der Wohneinrichtung (zum Beispiel ein speziell für Anlagen entworfenes Regal) ist jedoch gut geeignet.

Lassen Sie das Gerät nach der ersten Inbetriebnahme mindestens 36 Stunden lang laufen (z.B. mit Musiksendungen), bevor Sie die Wiedergabeleistung kritisch beurteilen. Das Gerät muss sich erst "einspielen". Rechnen Sie danach immer mit einer Anlaufzeit von ca. 10-15 Minuten, bis die Wiedergabe optimal klingt.

Wenn Sie dieses Gerät über einen längeren Zeitraum nicht benutzen möchten, schalten Sie es auf Standby und ziehen Sie den Stecker aus der

Steckdose. Auch bei einem Gewitter sollten Sie das Gerät immer von der Stromversorgung trennen.

WARNHINWEIS - Dieses Gerät darf nicht mit Regen oder Feuchtigkeit in Kontakt kommen, da sonst die Gefahr eines Brands oder eines elektrischen Schlags besteht. Tropfwasser, Spritzwasser oder andere Flüssigkeiten dürfen nicht an das Gerät gelangen. Mit Flüssigkeit gefüllte Gegenstände, wie z.B. eine Vase, dürfen deshalb nicht auf dem Gerät abgestellt werden. Sollte dennoch Flüssigkeit in das Gerät gelangt sein, schalten Sie es sofort aus, trennen Sie es von der Stromversorgung, und fragen Sie Ihren Händler um Rat.

Sie reinigen das Gerät, indem Sie das Gehäuse mit einem feuchten, nicht fusselnden Tuch abwischen. Verwenden Sie keine Reinigungsflüssigkeiten, die Alkohol, Ammoniak oder Scheuermittel enthalten. Verwenden Sie bei oder in der Nähe Ihres 640T keine Spraydosen.

Achten Sie darauf, dass keine kleinen Teile durch die Lüftungsgitter fallen können. Sollte dennoch ein kleines Teil in das Gerät gelangt sein, schalten Sie es sofort aus, trennen Sie es von der Stromversorgung, und fragen Sie Ihren Händler um Rat.

Bitte überlassen Sie alle Wartungs- und Reparaturarbeiten qualifizierten Fachkräften. Solche Wartungs- und Reparaturarbeiten sind erforderlich, wenn das Gerät beschädigt wurde (z.B. am Netzstecker oder am Netzkabel), wenn Flüssigkeit oder ein Gegenstand in das Gerät gelangt ist, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, wenn es nicht normal funktioniert, oder wenn es fallen gelassen wurde.

Wenn die Anleitung zur Fehlersuche und Fehlerbehebung in diesem Handbuch nicht zu einer Verbesserung führt, sollten Sie nicht versuchen, das Gerät selbst zu reparieren, zu zerlegen oder umzubauen. Wenn diese Sicherheitsmaßnahme nicht beachtet wird, kann dies einen gefährlichen elektrischen Schlag zur Folge haben.

Cambridge Audio

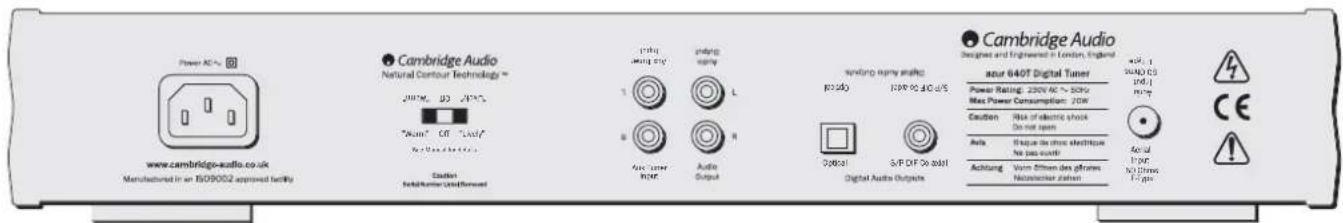

ANSCHLÜSSE AN DER RÜCKSEITE DES GERÄTS

Cambridge Audio Natural Contour Technology * www.cambridge-audio.co.uk Manufactured in an ISO9002 approved facility Caudate Sachan-Taherim-Cadherimod Punching Racing Only Punching Racing Only Audio Output Punching Racing Only Digital Audio Outputs Punching Racing Only Punching Racing Only Punching Racing Only Punching Racing Only Punching Racing Only Punching Racing Only Punching Racing Only Punching Racing Only Punching Racing Only Punching Racing Only Punching Racing Only Punching Racing Only Punching Racing Only Punchings Racing Only Punchings Racing Only Punchings Racing Only Punchings Racing Only Punchings Racing Only Punchings Racing Only Punchings Racing Only Punchings Racing Only Punchings Racing Only Punchings Racing Only Punchings Racing Only Punchings Racing Only Punchings RacingOnly Punchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Runchings Audius 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000- Cambridge Audio Designed and Engineered in London, England ausr 640T Digital Tuner Power Rating: 235V DC ~ 58Hz Max Power Consumption: 2.5W Condition: Risk of electric shock On or not open: Anis: Enque de liraue électrique. No less costly: Achung: Vorr Eiften des glafres. Nonsinktor Zefen: +4.1 1/4D-25 1/4D-1 1/4D-1 1/4D-1 1/4D-1 1/4D-1 1/4D-1 1/4D-1 1/4D-1 1/4D-1 1/4D-1 1/4D-1 1/4D-1 1/4D-1 1/4D-1 1/4D-1 2CE

Netzanschluss

Nachdem Sie alle Anschlüsse am Gerät vorgenommen haben, stecken Sie das Netzkabel in eine geeignete Steckdose. Jetzt ist Ihr 640T einsatzbereit.

Natural Contour Technologie zur Regelung der Klangfarbe

Dieser Schalter wird zur Regelung von zwei feinen Abgleichen der Klangfarbe genutzt, die Einstellungen sind Warm (Warm) oder Lively (Lebhaft). Die Standardeinstellung ist "Off" (flacher Frequenzgang).

Audio Input (Audio-Eingang)

Hier kann ein anderes Gerät (z.B. ein analoges Radio) an den 640T angeschlossen und durchgeschleift werden, das spart einen Eingang am Verstärker. Wenn Sie vom angeschlossenen Gerät hören wollen, stellen Sie den 640T auf Standby.

Audio Output (Audio-Ausgang)

Schließen Sie hier Ihren Verstärker mit Phonokabeln an (2RCA-2RCA).

Digital Audio Outputs (Digitale Audio-Ausgänge)

Die Anschlüsse S/P DIF koaxial und Toslink optisch eignen sich für die Verbindung zu einem digitalen Recorder, wie z.B. Minidisc, CDR usw. oder zu einem externen Digital-/Analog-Konverter (nur DAB).

Antenne

Der 640T weist eine Schraubverbindung (Typ F) zum Anschluss einer Antenne für den Empfang von FM- und DAB-Signalen auf (wird mitgeliefert).

Legen Sie das Kabel an einem Fensterrahmen oder an einer Wand aus, und befestigen Sie es dort, oder suchen Sie im Zimmer die Stelle, an der der Empfang am besten ist.

In Bereichen mit schwachen Sendersignalen kann eine 75 Ohm Außenantenne (asymmetrisch) erforderlich sein.

BEDIENUNGSELEMENTE AN DER VORDERSEITE

Cambridge Audio azur 640T DAS/FM Tuner • Standby / On 2/8 2/7 3/8 4/9 5/10 6th DAS/FM Autoturn Info Select < > Digital Audio Modulation R-D-S

Standby/On

Wechselt zwischen Standby und ON (Ein). Im Standby-Betrieb wird am Frontdisplay die aktuelle Zeit in Stunden, Minuten und Sekunden angezeigt.

Senderplätze

Beim 640T können 10 Senderplätze für FM und DAB gespeichert werden.

Mit der Taste Shift wechseln Sie zwischen den Senderplätzen 1-5 und 6-10. Die aktuelle Auswahl wird am Display angezeigt.

DAB/FM

Mit diesem Schalter wird zwischen den Bändern DAB und FM gewechselt. Das Display zeigt "Switching to ..." (Umschalten nach ...).

Autotune (Automatischer Sendersuchlauf)

Mit der Funktion Autotune können Sie bei aktiviertem DAB das gesamte DAB-Band absuchen lassen. Die gefundenen Sender werden im Display in alphabetischer Reihenfolge angezeigt (A-Z).

Bei aktiviertem FM erfolgt der Sendersuchlauf aufwärts (Frequenzen). Wenn Sie die Taste Autotune gedrückt halten, erfolgt der Sendersuchlauf abwärts.

Info

Hier werden Informationen des Senders wie Zeit, Datum, Musikrichtung und Programmtyp angezeigt.

Der Empfang von RDS-Daten im FM-Band (UKW) ist von der Signalstärke abhängig.

Select (Sender auswählen)

Mit dieser Taste wählen Sie bei aktiviertem DAB den gewünschten Sender aus.

Ohne Select zeigt der 640T die Informationen des Senders an, den Sie empfangen haben, bevor der Sendersuchlauf aktiviert wurde.

Bei aktiviertem FM erfolgt mit dieser Taste die Umschaltung zwischen Stereo- und Monoempfang.

Step <> (Frequenzband schrittweise absuchen)

Bei aktiviertem DAB werden die verfügbaren Sender nacheinander in alphabetischer Reihenfolge angezeigt.

Bei aktiviertem FM wird die Empfangsfrequenz mit Step in Schritten von 0,05 MHz erhöht bzw. gesenkt. Diese Funktionstaste wird auch für die Einstellung der Uhr, der Weck- und der Schlummerzeit benutzt (Clock/Alarm/Setting).

Cambridge Audio

ANWEISUNGEN ZUR BEDIENUNG

Sender einstellen am 640T

Drücken Sie die Taste Standby/On am vorderen Bedienfeld des Geräts.

DAB-Empfang: Wählen Sie mit der Taste DAB/FM die Funktion DAB aus.

Drücken Sie die Taste Autotune. Der 640T sucht nach den vorhandenen DAB-Sendern und zeigt diese anschließend in alphabetischer Relhenfolge im Display an.

Mit den Step-Tasten können Sie in der Liste nach oben bzw. unten navigieren.

Wählen Sie den gewünschten Sender mit Select aus.

FM-Empfang: Wählen Sie mit der Taste DAB/FM die Funktion FM aus.

Drücken Sie die Taste Autotune. Der 640T sucht dann das FM-Band ab und ruft den ersten gefundenen Sender auf (Wenn das Signal stark genug ist: mit RDS-Info).

Mit der Taste Autotune können Sie nach weiteren Sendern im FM-Band suchen lassen (die Suche erfolgt aufwärts - für die Suche abwärts halten Sie bitte die Taste Autotune gedrückt).

DAB Manuelle Feineinstellung

Halten Sie die Taste Select gedrückt, bis "Manual Tune" (manuelle Einstellung) im Display angezeigt wird. Die Frequenz und die Bezeichnung des gefundenen Senders werden angezeigt.

Mit den Step-Tasten kann jetzt eine Feineinstellung der Frequenz vorgenommen werden.

Bitte drücken Sie erneut Select, bis DAB angezeigt wird.

Senderplätze speichern

Wählen Sie den Sender aus, den Sie speichern wollen, und halten Sie die gewünschte Nummer für den Senderplatz gedrückt (z.B. Nr. 3), bis im Display angezeigt wird, dass der Sender gespeichert wurde.

Wenn Sie die Senderplätze 6-10 speichern wollen, betätigen Sie bitte zuerst die Taste Shift. Auf diese Weise können Sie für FM und DAB 10 Sender speichern.

Den entsprechenden Senderplatz können Sie jederzeit direkt mit der Taste Preset aufrufen.

18 Azur DAB/FM Tuner

DAB System Reset

Wenn Sie umziehen, und dann am neuen Wohnort die alte Senderliste nicht mehr gültig ist, muss die Senderliste gelöscht werden.

Führen Sie dazu ein System Reset beim 640T aus. Halten Sie beim ersten Einschalten des Geräts (die Stromversorgung muss zwischenzeitlich unterbrochen gewesen sein) die Taste Select gedrückt.

Halten Sie weiterhin die Taste Select gedrückt, bis im Display "System Reset" angezeigt wird.

Alarm (Weckfunktion)

Mit der Funktion Alarm wird der 640T zur eingestellten Zeit eingeschaltet.

Drücken Sie die Taste Alarm an der Fernbedienung. Im Display werden "Alarm" und "Off" angezeigt.

Drücken Sie Select. "00:00" wird angezeigt.

Sie können die Weckzeit mit den Tasten < > einstellen ("Alarm Setting" wird angezeigt (Weckzeit einstellen)).

Mit erneutem Drücken von Select können Sie die Weckzeit speichern. Die Weckfunktion wird abgestellt, wenn Sie die Taste Select zwei Mal betätigen.

Bei der Weckfunktion wird im Standby am 640T ein Sternsymbol angezeigt.

Sleep (Schlummerfunktion)

Mit der Funktion Sleep wird der 640T für eine bestimmte Zeit ausgeschaltet.

Drücken Sie dazu bei eingeschaltetem Gerät zwei Mal die Taste Alarm.

Wählen Sie die gewünschten Minuten (01 - 99) für die Schlummerzeit.

Mit erneutem Drücken von Select wird die Funktion aktiviert.

Die Funktion Sleep muss vor jeder Verwendung zurückgesetzt werden.

Natural Contour Technologie zur Regelung der Klangfarbe

Experimentieren Sie mit den drei verfügbaren Einstellungen (Schalter an der Rückseite des Geräts). So können Sie Ihrem 640T die optimale Klangfarbe verleihen.

DIE VERWENDUNG DER FERNBEDIENUNG

Dem 640T liegt eine Fernbedienung bei, die sowohl für die Bedienung dieses Tuners als auch für Verstärker aus der Cambridge Azur Serie geeignet ist.

Power (Netzspannung)

Wechselt zwischen Standby und ON (Ein). Die blaue LED an der Vorderseite des 640T leuchtet bei ON (Ein) hell und im Standby-Betrieb schwach.

1 - 10 Tasten

Mit diesen Tasten können Sie direkt auf die im 640T gespeicherten Senderplätze zugreifen.

Info

Hier werden Informationen des Senders wie Musikrichtung und Senderbetreiber angezeigt. Der Empfang von RDS-Daten im FM-Band (UKW) ist von der Signalstärke abhängig.

DAB/FM

Mit dieser Taste wird zwischen dem DAB- und dem FM-Band ausgewählt. Das Display zeigt "Switching to ..." (Umschalten nach ...).

Select (hier: Bestätigen)

Mit dieser Taste werden der DAB-Sender bzw. die gewählten Einstellungen für die Weck- oder die Schlummerfunktion bestätigt.

Step <> (hier: aufwärts/abwärts)

Wird bei der manuellen Sendereinstellung und bei der Einstellung der Uhrzeit, der Weckzeit und der Schlummerzeit verwendet. Diese Funktion wird auch beim Durchblättern der Anzeige der Senderliste (DAB) verwendet.

Alarm

Mit dieser Taste rufen Sie die Menüs für die Funktionen Alarm (Wecken) und Sleep (Schlummern) auf. Näheres dazu finden Sie unter "Anweisungen zur Bedienung".

Bright (Helligkeit)

Mit dieser Taste wird die Helligkeit des Displays eingestellt.

Hinweis: Die anschließend aufgeführten Tasten funktionieren nur, wenn ein entsprechender Verstärker aus der Azur Serie von Cambridge Audio angeschlossen ist.

Mute (Stummschaltung)

Mit dieser Taste erfolgt die Stummschaltung der Wiedergabe. Bei aktiviertem Mute blinkt die Kanal-LED.

Volume (Lautstärke)

Mit dem Lautstärkeregler +/- wird die Lautstärke am Ausgang des Verstärkers eingestellt.

Channel Select (Kanalwahl)

Die fünf Kanalschalter und die Tape Monitor Taste werden zur Festlegung des Eingangsgeräts (CD, DVD usw.) verwendet.

Cambridge Audio

FEHLERSUCHE UND FEHLERBEHEBUNG TECHNISCHE DATEN

Es ist keine Spannung vorhanden

Kontrollieren Sie, ob das Netzkabel richtig angeschlossen ist.

Stellen Sie sicher, dass der Stecker ganz in die Steckdose eingesteckt ist, und dass das Gerät eingeschaltet ist.

Kontrollieren Sie die Sicherung des Netzsteckers oder des Adapters.

Es ist kein Ton zu hören

Kontrollieren Sie, ob der Verstärker richtig eingestellt ist.

Kontrollieren Sie, ob die Verbindungskabel richtig eingesteckt sind.

Die Wiedergabe klingt gestört oder verzerrt

Bitte prüfen Sie den Anschluss bzw. die Aufstellung oder die Ausrichtung der Antenne.

Vom Lautsprecher ist ein Brummton zu hören

Kontrollieren Sie, ob alle Kabelverbindungen richtig ausgeführt sind.

Ein Hintergrundton oder Rauschen ist zu hören

Bitte ändern Sie die Aufstellung des Tuners. Das Gerät befindet sich evtl. zu dicht an Störungsquellen.

Die Fernbedienung funktioniert nicht

Kontrollieren Sie, ob die Batterien leer sind.

Stellen Sie sicher, dass der Sensor der Fernbedienung nicht blockiert wird.

Abtastrate	48 kHz
Frequenzbereich	VHF (87 MHz bis 108 MHz) Band 2DAB (174 MHz bis 240 MHz) Band 3DAB (1452 MHz bis 1491 MHz) L-Band
Impedanz Antenneneingang	50 Ohm
Empfindlichkeit	-97 dBm typisch
Signal-/Stör-Abstand	105 dB typisch (DAB)58 dB typisch (FM)
Frequenzgang	20 Hz - 20 kHz +0,1-0,3 (NCT bei Flat, DAB)20 Hz -15 kHz +0,1-0,5 (NCT bei Flat, FM)
Klirrfaktor	<0,005%, 1 kHz 2 Vrms O/P, DAB<0,15%, 1 kHz bei 50 kHz Abweichung, FM
Stereo-Trennung	>60 dB, 20 Hz - 20 kHz, DAB>40 dB, 1 kHz, FM
Eingangsspannung	220 - 240 Volt Wechselstrom bei 50 Hz110 - 120 Volt Wechselstrom bei 60 Hz (abhängig vom Modell)
Maximale Sötromaufnahme	12 Watt
Stromaufnahme bei Standby	7 Watt
Abmessungen (mm) (H x B x T)	70 x 430 x 305
Gewicht (kg)	3,9

HAFTUNGSBESCHRÄNKUNG

Cambridge Audio garantiert Ihnen, dass dieses Produkt keine Material- und Herstellungsfehler (wie im Folgenden näher erläutert) aufweist. Cambridge Audio repariert oder ersetzt (nach der freien Entscheidung von Cambridge Audio) dieses Produkt oder ein eventuelles defektes Teil in diesem Produkt. Die Garantiedauer kann in den einzelnen Ländern unterschiedlich sein. Wenn Sie Fragen zu der Garantie haben, wenden Sie sich bitte an Ihren Händler. Bewahren Sie den Kaufnachweis immer auf.

Wenn Sie Garantieleistungen in Anspruch nehmen möchten, wenden Sie sich bitte an den von Cambridge Audio autorisierten Händler, bei dem Sie das Produkt gekauft haben. Sollte dieser Händler nicht in der Lage sein, Ihr Cambridge Audio-Produkt zu reparieren, kann dieser das Produkt an Cambridge Audio oder eine autorisierte Cambridge Audio-Kundendienststelle zurücksenden. Das Produkt muss entweder in der Originalverpackung oder einer Verpackung, die einen gleichwertigen Schutz bietet, versandt werden.

Sie müssen einen Kaufnachweis in Form einer Kaufurkunde oder einer quittierten Rechnung vorlegen, wenn Sie einen Anspruch auf Garantieleistungen geltend machen. Aus diesem Kaufnachweis muss abzulesen sein, dass sich das Produkt im Garantiezeitraum befindet.

Diese Garantie wird ungültig, wenn (a) die bei der Herstellung angebrachte Seriennummer bei diesem Produkt geändert oder entfernt wurde oder (b) dieses Produkt nicht bei einem von Cambridge Audio autorisierten Händler gekauft wurde. Wenden Sie sich an Cambridge Audio oder den lokalen Cambridge Audio-Vertrieb in Ihrem eigenen Land, um sicher zu stellen, dass Ihre Seriennummer nicht geändert wurde und/oder dass Sie bei einem von Cambridge Audio autorisierten Händler gekauft haben.

Die Garantie gilt nicht für kosmetische Schäden oder Schäden durch höhere Gewalt, Unfälle, unsachgemäße Behandlung, Unachtsamkeit, kommerziellen Einsatz oder durch Änderungen des Produkts bzw. von Teilen des Produkts. Diese Garantie umfasst keine Schäden durch unsachgemäßen Betrieb, unsachgemäße Wartung oder Installation oder durch Reparaturen, die von anderen Personen als von Cambridge Audio oder einem Cambridge Audio-Händler oder einem autorisierten Kundendienstmitarbeiter, der von Cambridge Audio für das Ausführen von Garantieleistungen befugt ist, vorgenommen werden. Durch jede nicht autorisierte Reparatur wird diese Garantie unwirksam. Diese Garantie gilt nicht für Produkte, die verkauft werden AS IS (WIE SIE SIND) oder WITH ALL FAULTS (MIT ALLEN FEHLERN).

DIE HAFTUNGSANSPRÜCHE DES BENUTZERS BESCHRÄNKEN SICH AUF DIE IN DIESER GARANTIE ENTHALTENEN REPARATUREN ODER ERSATZLEISTUNGEN. CAMBRIDGE AUDIO HAFTET NICHT FÜR ZUFÄLLIGE ODER FOLGESCHÄDEN DURCH DIE VERLETZUNG IRGENDEINER AUSDRÜCKLICHEN ODER IMPLIZITEN GARANTIE BEI DIESEM PRODUKT. AUßER DORT, WO DIES GESETZLICH UNTERSAGT IST, IST DIESE GARANTIE EXKLUSIV UND TRITT SIE AN DIE STELLE ALLER ANDEREN AUSDRÜCKLICHEN ODER IMPLIZITEN GARANTIEN, WELCHER ART AUCH IMMER, EINSCHLIEßLICH, ABER NICHT BESCHRÄNKT AUF, VERKAUFSGARANTIE UND FUNKTIONSGARANTIE FÜR EINEN PRAKTISCHEN ZWECK.

Einige Länder und US-Staaten erlauben keinen Ausschluss oder keine Beschränkung von zufälligen oder Folgeschäden bzw. impliziten Garantien, so dass die oben genannten Ausschlüsse für Sie eventuell nicht gelten. Diese Garantie erteilt Ihnen spezifische gesetzliche Rechte; es ist auch möglich, dass Sie andere Rechtsansprüche haben, die in jedem Staat und jedem Land anders aussehen können.

Cambridge Audio
