GEBRUIKSAANWIJZING SD7629 Renkforce

Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str 1, D-92240 Hirschau (www.conrad.com).

Are schlert, verteilig Inegbepel, vouenbodenel. Reproducles van Weile aand van ook. bivoorbeek tookle, microverhing om de regilde in elektronische gevegenwerkingsapparatuur, vereiden es schriftliche toestemming van de utgeger. Nadruk, ock van
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en ultrusting voorbehouden.
Copyright 2010 by Conrad Electronic SE.

Inhaltsverzeichnis

Seite

Inleiding 87
Bedieningselementen 88
Voorgeschreveu gebruik 90
Productbeschrijving 91
Verklaring van symbolen 91
Veiligheidsvoorschriften 92
Mechanische inbouw 93

Afnemen en aanbrengen van het bedieningspaneel 94
Inbouw in de radioschacht 94
Demontage 95

Elektrische aansluiting 96

Aansluiting van de luidsprekers en de stroomvoorziening 97
Aansluiting van de antenne 98
Aansluiting van de LINE-uitgangen 99
Aansluiting AUX IN 99

Bediening 100

Algemene bediening 100
Menu-installingen 102
Radiomodulus 103
USB/geheugenkaart-modus 107

Onderhoud 110

Gebruik 111
Afvalverwijdering 111
Verhelpen van storingen 111
Technische gegevens 113

Inleiding

Geachte klant,

Hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werkking te garanderen!

Deze gebruiksaanwijzing hoor bij dit product. Deze bevat belangrijke instructies voor de inbedrijfstelling en het gebruik. Neem deze instructies in acht, ook wanner u het product aan derden doorgeeft. Bewaar deze gebruiksaanwijzing zorgvuldig om later nog eens door te konnen lezen!

Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaaren. Alle rechten voorbehonden.

Voor meer informatatie kunt u kijken op www.conrad.nl of www.conrad.be.

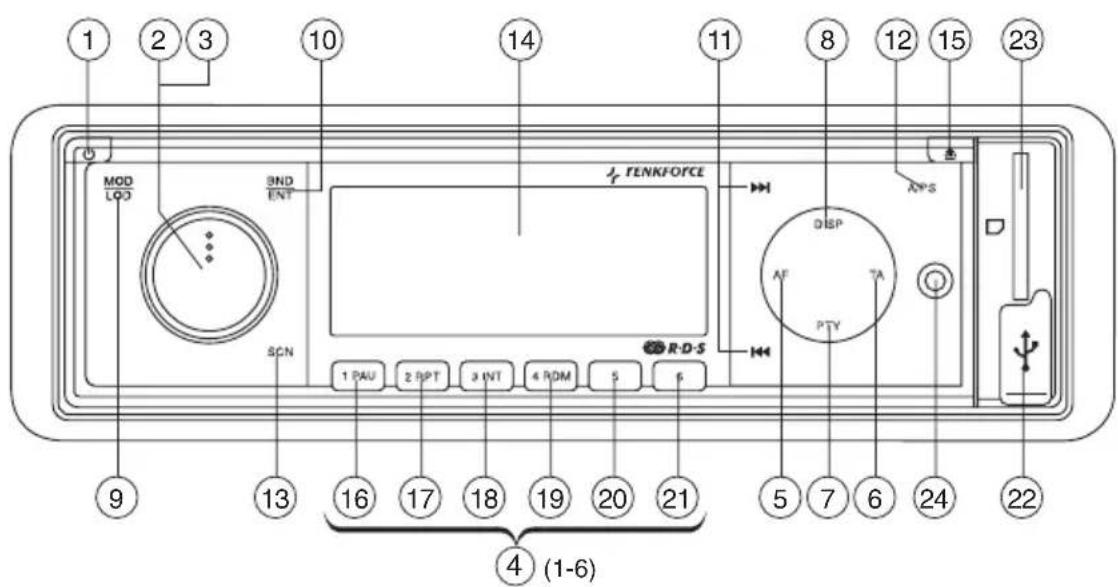

J RENKFORCE

(1) Toets
(2) Toets SELECT
(3) Draaiknop VOLUME
(4) Stationtoetsen 1-6
(5) Toets AF (ALTERNATIVE FREQUENCY)
(6) Toets TA (TRAFFIC ANNOUNCEMENT)
(7) Toets PTY (PROGRAM TYPE)
(8) Toets DISP (DISPLAY)
(9) Toets MOD/LOD (MODE/LOUDNESS)
(10) Toets BND/ENT (BAND/ENTER)
(11) Toetsen e
(12) Toets A/PS (AUTO SEEK/PROGRAM SEEK)
(13) Toets SCN (SCAN)
(14) LCD-schem
(15) Toets
(16) Toets PAU (PAUSE)
(17) Toets RPT (REPEAT)
(18) Toets INT (INTRO)
(19) Toets RDM (RANDOM)
(20) Toets TRACK-10 (alleen bij MP3/WMA-modus)
(21) Toets TRACK+10 UP(alleen bij MP3/WMA-modus)
(22) USB-interface
(23) Geheugenkaartlezer
(24) Aansluiting AUX IN

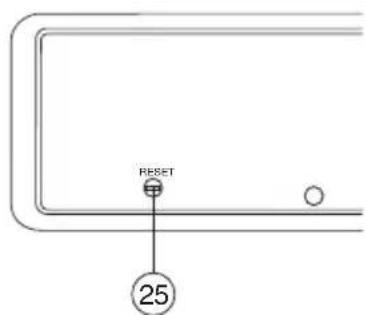

(25) Toets RESET

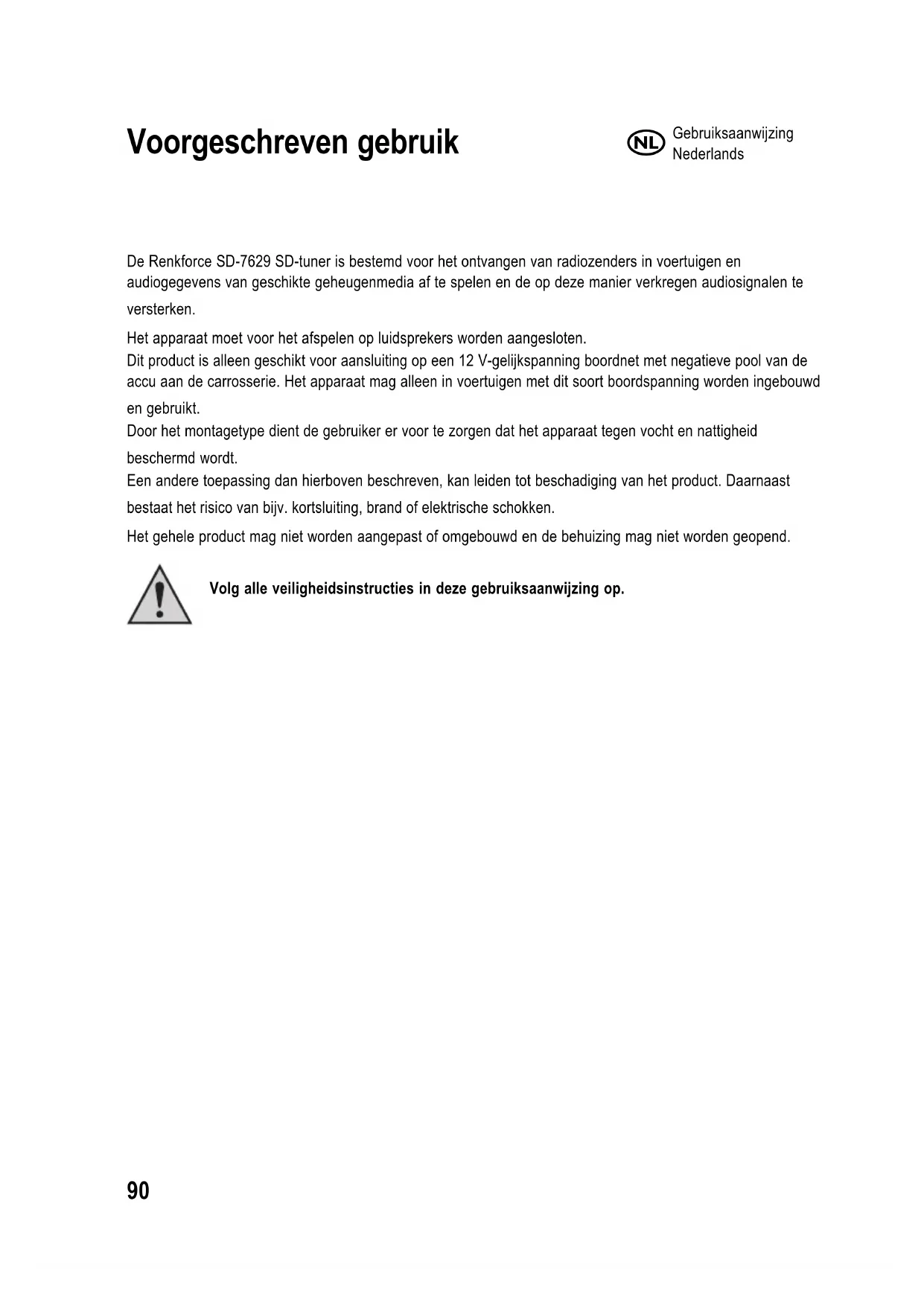

Voorgeschreiben gebruiK

De Renkforce SD-7629 SD-tuner is bestemd voor het ontvangen van radiozenders in voertuigen en audiogeveens van geschikte geheugenmedia af te spelen en de op deze manier vergren audiosignalen te versterken.

Het apparaat moet voor het afspelen op luidsprekers worden aangesloten.

Dit product is alleen geschikt voor aansluiting op een 12 V-gelijkspanning boisdnet met negatieve pool van de accu aan de carrosserie. Het apparaat mag alleen in voertuigen met dit soort boisspanning worden ingebouwd en gebruikt.

Door het montagetype dient de gebruiker er voor te zorgen dat het apparaat gegen vocht en nattigheid beschermd worden.

Een andere toepassing dan hierboven beschreiben, kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand of elektrische schokken.

Het gehele product mag nicht worden aangepast of omgebouwd en de behuizing mag nicht worden geopend.

Volg alle veiligheidsinstructies in deze gebruiksaanwijzing op.

Productbeschrijving

Dit apparaat is voorzien van een afneembaar front (bedieningspaneel), FM-stereo-radiogedeelte, een USB-interface, een MMC/SD-kaartlezer met de volgende kenmerken:

• Hoog uitgangsvermogen (4 x 40W max.)
• Voorversterkeruitgang voor de aansluiting van een vermogenversterker
• Front AUX IN voor aansluiting van externe audiobronnen
• Elektronische regeling van volume, lage tonen, hoge tonen, fader en balance
• Digitale signalalprocessor voor de aanpassing van de klankkarakteristiek aan verschillende muzzlegenres
• Loudness-schakeling
  FM-tuner met RDS-function
• Nauwkeurige elektronische afstemming van de zenders door PLL-tuner
  18 programmeerbare stationgeugens
• Handmatig/automatisch zoekenaar zenders inbeiderichtingen
• Automatische opslag van zenders/doorzoeken van het programmegehugen
• Alfanumeriek DOT-matrix-display
• ID3-dag-weergave bij afspelen van MP3's
  Tijdinstelling via het RDS-systeme
  ISO-aansluitterminal

Verklaring van symbolen

Het symbool met een uitroepteken wijst de gebruiker erop, dat hij/zij voor de ingebruikneming van het apparaat de gebruiksaanwijzing要去len en deze bij het gebruik in acht要去 nemen.

Het hand-symbool staat voor speciale tips en bedieningsinstrumenties.

Bij schade veroorzaakt door het Niet opvolgen van de gebruiksaanwijzing, vervalt hetrecht op garantie! Voor verwolgschade die hieruit ontstaat, zich wij Niet aansprakelijk!

Voor materièle schade of personlijk letsel veroorzaakt door oneskundig gebruik of het Niet opvolgen van de veiligheidsvoorschriften, zich wij Niet verantwoordelijk! In dergelijk geallenervalt elke aanspraak op garantie!

• Om verilgheids- en vergunningsredenen is het eigenmachtig ombouwen en/of veranderen van het product Niet toegestaan.
• Als spanningsbron mag alleen het 12 V-gelijkspanning boisrdnet in het voertuig (negatieve pool van de accu aan de carrosserie van de auto) worden gezruikt. Sluit het apparaat nooit aan op een andere spanningsbron.
• Zorg voor een correcte ingebruikneming van het apparaat. Neem hierbij deze gebruiksaanwijzing inucht.
• Houd het product buiten bereik van kinderen; het is geen spelgoed. Kinderen können nicht inschatten welke gezaren aan het gebruik van elektrische apparatuur zijn verbonden.
• Stel het apparaat Niet bloot aan hoge temperatures, drup- of spatwater, sterke trillingen of hoge mechanische belastingen.
• Het apparaat mag nooit zonder toezicht in werkung zich.
• Laat verpakkingsmaterialieniet achteeloos slingeren. Dit kan voor kinderen gevaarlijk spelgoed zichn.
• Neem ook de veiligheidsinstrumenties en gebruiksaanwijzingen in acht van de andere apparaten die op het apparaat worden aangesloten.
• Indien u vragen heeft over de correcte aansluiting of als er problemen+zijn waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact op met once technische helpdesk of met een andere elektromonteur.

Mechanische inbouw

In de meeste auto's is af fabriek een inbouwplaats voor de autoradio aanwezig. De keuze voor deze inbouwplaats is vanuit veiligheidstechnisch oogpunt gemaakt. Daarom is het verstandig de autoradio op deze plek in te bouwen.

Het toestel heeft een DIN-montageopening met de afmetingen 182 × 53 ~mm nodig. Deze afmetingen zijn genormeerd en worden normala gesproken door alle autofabrikanten aangehonden.

Wanner gein inbouwuitsparing aanwezig is, vraag dan uw dealer maar de Beste montageplaats voor de autoradio.

Kies de inbouwpositie zorgvuldig, zodate het apparaat geen invloed heeft op het rijden van de bestuurder of hem/haar van het verkeersgebeuren afleidt.

Gebruik alleen het meegeleverde montagematerialiaal om een veilige montage te garanderen.

Wijzigingen aan het voertuig die door het inbouwen van de SD-tuner of andere componenten moodzakelijk zijn,要去en algijd zodenig worden uitgevoerd,dat daardoor geen vermindering van de verkeersveilighed of de constructieve stabiliteit van de auto worden voroorzaakt. Bij veel motorvoertuigen verralt de wettelijkige goedkeuring van een voertuig reeds door het uitzagen van een stuk metaal.

Omdat het apparaat bij gebruik warmte voortbrengt,要去 de montageplaats ongevoelig voor warmte�.

Let op dat bij het boren van montagegaten elektrische kabels, remleidingen, brandstoftank enz. nied worden beschadigd.

Neem bij gelebruik van gereedschap voor het inbouwen van uw auto-HiFi-componenten.altijd de veiligheidsinstrumenties van de fabrikant van het betreffende gereedschap in acht.

Houd bij de montage van de autoluidsprekers resp. uw HiFi-installatie rekening met het gevaar dat bij een ongeluk verwondingen+kunnen ontstaan door losgerukte apparatuur. Bevestig waar elk onderdeel stevig op een plaats waar het geen gevaar vormt voor inzittenden.

Controleer voor de montage van het apparaat de diepte van de geplande montageplaats.

Afnemen en aanbrengen van het bedieningspaneel

Ter Voorkoming van diefstal kan het front van het apparaat worden genommen.

Voordat u het frontgedeelte afneemt, drukt u op toets (1) om het apparaatuit te schakelen.
- Druk op de toets (15) en trek het frontpaneel met de rechterzijde van het apparaat.
- Klik de linkerzijde uit de houder.
- Neem het frontpaneel van de radio en berg het op in het meegeleverde etui.
Voor het terugplaatsen van het bedieningspaneel drukt u de linkerzijde in de houder en klikt u de rechterzijde in de vergrendeling vast.
- Oefen waar bij geen druk uit op het display of de bedieningstoetsen.

Controller of u het frontpaneel met de juiste zichde boven op het apparaat hebt geplaatst.

Druk het bedieningsgedeelte Niet te stevig gegen het apparaat wanner u hetplaatst. Het kan eenvoudig worden geplaatst door het zicht gegen het apparaat te drukken.

Wanner u het frontpaneel meeneemt, berg het dan op in het meegeleverde etui.

Om storingen te voorkomen, dienen de contactpunten van het bedieningspaneel en het apparaat regelmatig met een in alcohol gedrenkt wattenstaafje te worden schoongemaaakt.

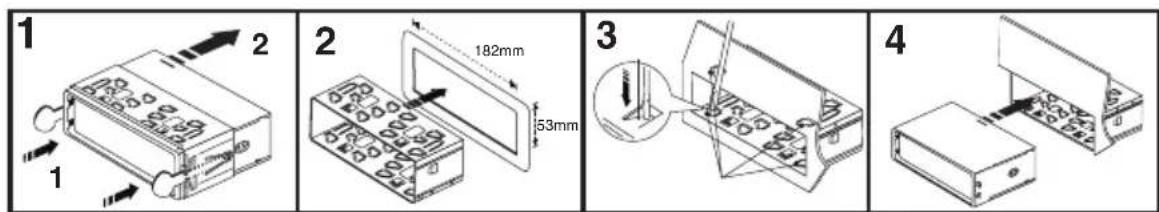

Inbouw in de radioschacht

• Neem het frontpanele af.
• Maak het kunststof frame aan de voorkant van het apparaat voorzichtig los door het iota's naar buiten te buigen en van het apparaat te trekken.

• Ontgrendel het inbouwframe met de twee ontgrendelingssleutels (afb. 1, punt 1).
  Trek het inbouwframe maar achteren van het apparaat af (afb. 1, punt 2).

• Schuif het inbouwframe in de inbouwopening van het voertuig (afb. 2).

• Verbuig eenaar van de sluitklemmen van het inbouwframe tot het frame goed in de inbouwopening is gefexeerd (afb. 3).

• Nadat u alle elektrische verbindingen tot stand heeft gebracht (zie „Elektrische aansluiting“, schuift u het apparaat in het inbouwframe tot het veilig vastklikt (afb. 4).
• Plaats het frame van het frontpaneel waar op het apparaat.

Bewaar de twee ontgrendelingsstreutels zorgvuldig. Deze heeft u voor een eventuele demontage van het apparaat waar nodig.

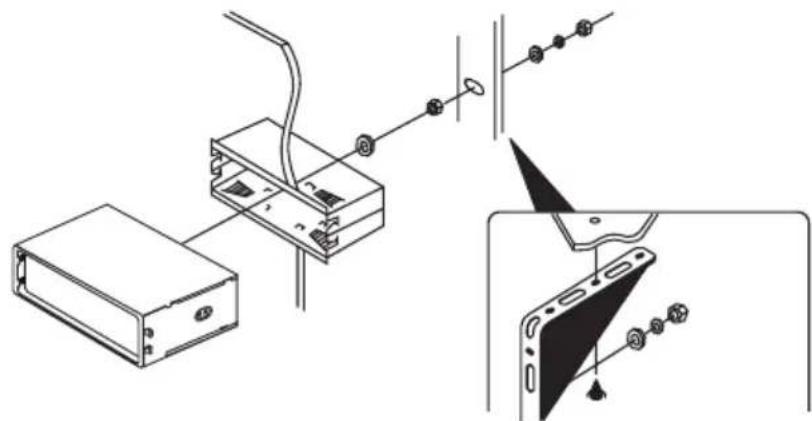

Beveilig het apparaat extra gegen schokken met de schroefpennen aan de achterkant van het apparaat. Bij de meeste voertuigen is een dergelijk beveiliging reeds aanwezig. Mocht dit bij uw auto Niet het geval zichn, dan dient u het apparaat met de meegeleverde geperforeerde strip te bevestigen.

Ga bij de bevestiging te werk zoals weergegeven op de volgende afbeelding:

Demontage

• Neem het frontpaneel af.
  Maak het kunststof frame aan de voorkant van het apparaat voorzichtig los door het ie'saar buiten te buigen en van het apparaat te trekken.
• Steek de twee ontgrendelingssleutels in de sleuven aan de zijkant tussen apparaat en inbouwframe, tot het apparaat los is.
• Draai de bevestigingsschroef aan deijkenkant van het apparaat los.
  Trek de autoradio aan de ontgreendelingssleutels voorzichtig uit het inbouwframe.
  Maak de ISO-aansluitstekker, de antennestekker en de LINE-verbindingen los.

De elektrische aansluiting mag uitsluitend door een deskundige worden uitgevoerd.

Om kortsluiting en.dauiit voortkomende schade aan het apparaat te voorkomen, moetijdens het aansluten de negatieve pool (massa) van de accu worden afgeklemd.

Sluit de minpool van de accu pas waar aan als u het apparaat volledig heeft aangesloten en de aansluiting goed is gecontroleerd.

Gebruik voor het testen van de spanning op de bekabeling van het boordnet uitsluitend een voltmeter of een diodetestlamp, aangezien normale testlampen te veel stroom opnemen waardoor de boordelektronica beschadigd kan raken.

Let bij het leggen van leidingen op dat deze Niet worden afgekneld of langs scherpe randenschuren; gebruik bij doorvoerpunten rubberbussen.

De bedrading maar de luidsprekers要去 steeds tweegerig worden uitgevoerd. Isolerer open verbindingsplaatsen. Zorg dat snoeren Niet door scherpe randen können worden beschadigd.

Gebruik uitsluitend luidsprekers met voldoende belastingscapaciteit (zie de technische gegevens).

Zorg dat alle luidsprekers volgens de juiste poolrichting zijn aangesloten - de plus- en min-markering要去en overeenkomen.

De aansluitkabels van de luidsprekers zich normaal gesproken gecodeerd: sommige luidsprekerfabrikanten markeren de (+)-kabel met een extra gekleurde streep, andere gebruikenECHTER een geribbelde kabel voor de (+)-pool en voor de (-)-pool daarentegen een gladde kabel.

Het apparaat is ontwikkeld voor gebruik met luidsprekerimpedancies van minimaal 4 Ohm. Sluit in geen geval luidsprekers met een lagere impedantie aan.

Bij de meeste voertuigen zijn de kabels voor de elektrische aansluiting en de aansluiting van de luidsprekers al tot aan de aanwezigige inbouwschacht gelegd.

Als dit nicht het geval is, dan moet er op worden gelet dat de achteraf ingebouwde kabels via de bijbehorende aanwezige boordzekeringen (zie gebruiksaanwijzing van het voertuig) zijn beevilgid.

Aansluiting van de luidsprekers en de stroomvoorziening

De SD-tuner is voorzien van een ISO-systeemstekker.

Voertuigen die met een dergelijksteystemstekker zijn uitgevoerd, kannen bij een gelijke stekkerbezetting (vooraf controeren!)rechtstreeks met het apparaat worden verbonden. Bij een andere stekkerbezetting moet de aansluiting met behulp van een adapter worden uitgevoerd.

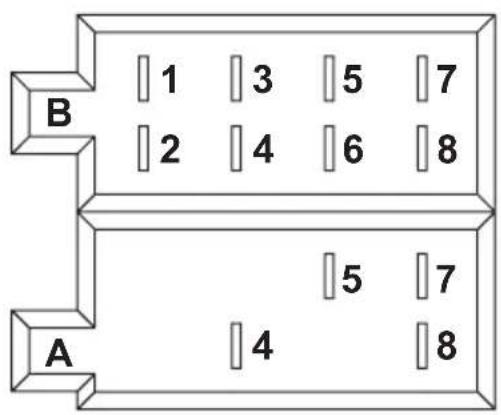

De contactbezetting van de aansluitbus van de SD-tuner worden weergegeven op de volgende afbeeldingen. De betreffende bezetting van de systemstekker van uw auto kut u bij uw dealer navragen.

Systeemstekker B (luidsprekeraansluiting)

(1) Luidspreker rechtsachter (+)
(2) Luidspreker rechtsachter (-)
(3) Luidspreker rechtsvoor (+)
(4) Luidspreker rechtsvoor (-)
(5) Luidspreker linksvoor (+)
(6) Luidspreker linksvoor (-)
(7) Luidspreker linksachter (+)
(8) Luidspreker linksachter (-)

Systeemstekker A (stroomvoorzieening)

(1) nicht toegewezen
(2) nicht toegewezen
(3) nicht toegewezen
(4) Continu stroom +12V
(5) Antennestuuruitgang
(6) nicht toegewezen
(7) Contact +12V
(8) Massa

• De aansluiting continu stroom +12V (4)要去en kabel worden verbonden die ook bij uitgeschakeld contact permanent 12V levert (klem 30 van het boordnet). Deze aansluiting worden gebruikt voor het opstaan van de gebruikersinstelleningen, deijd, enz.
• De antennestuuruitgang (5) levert bij ingeschakeld apparaat een spanning van +12V . Deze leiding kan voor de stroomverzorging van een elektrische antenna, evenals voor de inschakelspanning van een autoversterker worden gezruikt.
• De aansluiting contact +12V (7)要去en kabel worden verbonden die alleen bij ingeschakeld contact +12V levert (klem 15 van het boordnet).

Klem deze aansluiting Niet op continu stroom odomat anders bij een langere standtijd van het voertuig de accu leeg kan raken.

• De aansluiting massa (8) worden met de carrosserie van de auto verbonden.

Vanwege de steeds vaker toegepaste lijmtechniek resp. gelakte metalen onderdelen worden het elektrische geleidingsvermögen verminderd. Daarom is nicht ieder metalen onderdeel geschikt als massapunt.

Aansluiting van de antennae

• Verbind de antennestekker van uw voertuig met de antennebus anschter op het apparaat (bus naast de LINE-aansluitingen).
• Als uw voertuig is uitgerust met een andere antennestekker dan dient u een passende adapter te gebruiken die in een specialzaak verkrijgbaar is.

Aansluiting van de LINE-uitgangen

De SD-tuner beschikt over LINE-uitgangen voor de aansluiting van een vermogensversterker.

Gebruik voor de aansluiting van de cinch-bussen alleen hiervoor geschikte, afgeschermde cinch-kabels. Bij gebruik van andere kabels konnen zich storingen voordoen.

Houd de lenghte van de aansluitkabels zo kort möglichk.

Leg de kabels nicht in de buurt van andere kabels. Zo worden storende effecten op de kabels voorkomen.

Om verrormingen of verkeerde aanpassingen die tot schade aan het apparaat+kennen leiden te voorkomen,ogen op de cinchaansluitingen alleen apparaten metdezelfde cinchaansluitingen worden aangesloten.Let hierbij ook op de aansluitwaarden in de „Technische gegevens".

Verbind beussen LINE OUT aan dechterzijde van het apparaat met de ingangen van een vermogensversterker.

De rode bus is de aansluiting voor het rechterkanaal

De witte bus is de aansluiting voor het linkerkanaal

Aansluting AUX IN

Op de aansluiting AUX IN (24) kan een extern audioapparaat (bijv. MP3-speler) worden aangesloten, waarvan het signala via de autoluidsprekers worden weergegeven.

• Verbind de audiouitgang van het externe apparaat met de aansluiting AUX IN (24).

Neem het apparaat pas in gebruik wonneer u zich met de functies en met deze gebruiksaanwijzing vertrouwd heeft gemaakt.

Controleer nog een keer of alle aansluitingen correct zijn. Klem na de controle de minpool van de bois daccu wee aan.

Algemene bediening

-Toets (1)

Met denen toets worden het apparaat in- resp.uitgeschakeld.Druk langer op de toets om het apparaat uit te schakelen.

Toets SELECT (2) en draaiknop VOLUME (3)

Bij normale werkig worden met de draaiknop VOLUME (3) het geluidsvolume ingesteld.

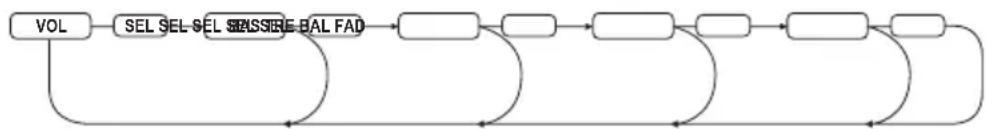

Druk één ofeer kerop de toets SELECT (2) om de parameters BAS (regeling lage tonen),TRE (regeling hoge tonen), BAL (instelling van de balans) en FAD (instelling van de fader) door draaien aan de draaiknop VOLUME (3) te veranderen.

Toets DISP (8)

Met denen toets worden verschillende informatie op het LC-display (14) weergegeven. Door de toets nog een keer in te drukken, worden de weergave telkens verder geschakeld.

Wordt de toets Niet meer bediend, dan schakelt de weergave na korteijd waar terug maar de oorspronkelijke informatatie.

Bij ontvangst van een RDS-zender

Radiomodus: Stationsnaam > tijd > programmatype >Zendfrequentie

SD/USB-gebruik: Trackweergave > tijd > programmatype >Zendfrequentie

Bij ontvangst van een nicht-RDS-zender

Radiomodus: Zendfrequentie > tijd > PTY NONE

SD/USB-gebruik: Trackweergave > tijd > PTY NONE > Zendfrequentie

-Toets MOD/LOD (9)

Met deze toets worden de verschillende audiobronnen geselecteerd. Iedere druk op de knop schakelt over maar de volgende bron:

TUNER > SD-MMC > USB > AUX

Wanner een van de bronnen Niet actief is, d.w.z. er is geen medium geplaatst, worden de bron bij de selectie overgeslagen.

Deze toets schakelt bovendien de Loudness-functionie in resp.uit. Houd de toets ingedrukt om de Loudness-functionie in ofuit te schakelen:

LOUD ON: De loudness-schakeling is geactiveerd.

LOUD OFF: De loudness-schakeling is uitgeschakeld. De klank worden nicht beinvloed.

Het menselijkoor hoor de lage en hoge tonen bij een lager geluidsvolume slechter. Door een stijging van deze freiorentiebereiken bij lage geluidsvolumes (loudness-correctie) worden dit effect tegengegaan en de muziekweergave klinkt naturuikker.

- LC-display (14)

Op het display (14) worden alle informatie, afhankelijk van de weergegeven audiobron (radio, SD-speler, enz.) weergegeven.

-Toets (15)

Druk op deze toets om het bedieningspaneel te ontgrendelen.

-Toets RESET (25)

Deze toets zet alle instellenen op de in de fabriek ingestelde waarden terug.

Druk op deze toets in de volgende gevallen:

• na voltooiing van de inbouw- en aansluitwerkzaamheden
• wonneer het apparaat Nieteer op toetsbedieningen reageert
• wanneer op het display ondefinierebare tekens worden weergegeven

Als het toestel Niet meer reageert en het scherm stersymbolen toont, druk dan toets INT (18) in en houd die ingedrukt; druk daarna de toets (1) in. Het toestel schakelt nu uit en za het programma nulstellen. Druk daarna op de toets (1), om het toestel weein te schakelen.

Menu-installingen

Toets SELECT (2) en draiknop VOLUME (3)

Om menu-installingen te selecteren, drukt u eerst langer (> 2 seconden) op de toets SELECT (2) en verwolgens nog een koer, maar slechts kort, tot de gewenste functie op het display verschijnt.

De opties bij de betreffende instelling worden door draaien aan de draaiknop VOLUME (3) geselecteerd.

INVOL

Instelling van het volume bij het inschakelen van het apparaat.

ADJ

Installing van de tijd

Linksom draaien stelt het uur in.

Rechtsom draaien stelt de minuten in.

Deijd worden bij ontvangst van een RDS-zender, die ook deijdgegevens in de RDS-data meezendt, automatisch ingesteld.

TAVOL

Instelling van het volume bij verkeersberichten.

DSP

DSP NONE: De digitale signalalprocessor is uittgeschakeld.

ROCK: De klankkarakteristiek is aan rockmuziek aangepast.

CLAS: De klankkarakteristiek is aan klassieke muziek aangepast.

FLAT: De DSP is ingeschakeld, maar er vindt geen klankaanpassing plaats.

POP: De klankkarakteristiek is aan popmuziek aangepast

Radiomodus

RDS als ontvangstconcept

De afkorting RDS betekent Radio Data Systeem, d.w.z. dat er onhoorbare, gecodeerde extra informatatie via de FM RDS zender worden meegestuurd.

U bent met de SD-7629 in het bezit van een SD-tuner die in staat is deze gecodeerde gegevens die door bijna alle zendstations worden uit gezonden, te verwerken.

De volgende belangrijke extra informatie wordenuit gezonden:

-programma identificatie (PI)
- verkeersberichtcode (TP)
- verkeersbericht worden UITgezonden (TA)
-programma servicenaam (PS)
- alternative frequencies (AF)
-programmatype (PTY)
-tijd (CT)

Programma Identificatie (PI)

Deze geveens helpen de ontvanger om een zender duidelijk te identificeren. Ze makeh het de radio möglichk omussen regio's te ondersteiden waarin hetzelfde programma worden uit gezonden. De autoradio schakelt dus bij een zwakker wordende ontvangst alleen om aan een sterkere zender diedezelfde programma-identificatie uitzendt.

Verkeersbericht-code (TP)

Door dit signaal herkent de ontvanger dat een zender met verkeersinformatie worden ontvangen.

Verkeersbericht worden uitgezonden (TA)

Door dit signaal kan de zender een uit gezonden verkeersbericht herkennen en indien nodig de lopende weergave van een andere bron onderbreken.

Programma Servicenaam (PS)

Deze informatatie geeft de ontvanger aan welke zender momenteel worden ontvangen. Deze worden direct op het display van de autoradio weergegeven, bijv. RADIO 3FM.

Er worden een lijst van alternatieve frequencies meegestuurd die hetzelfde programma uitzenden. Wanner de ontvangen zender te zwak worden, kan de ontvanger dit herkennen aan het AF-siŋaal op welke frequencies hij maar een zender要去zoeken diebetter te ontvangen is.

Programmatype (PTY)

Deze code geeft de luisteraar informatie over de inhoud van het uitgezonden programma (bijv. sport, klassiek, nuews, enz.). De luisteraar kan dus doelgerichtaar een bepaald programma zoeken.

Bovendien kan een nationalr rampalarm op deze manier worden verspreid. De PTY-service worden darüber sondern door alle zenders aangeboden.

Tijd (CT)

Veel zenders zenden de actuèleijd in de RDS-gegevensuit. Wanner het apparaat dit signal ontvangt, worden de klok automatisch opijd gezet.

Het RDS-systeme haeft dus het voordeel, dat bij het verlaten van een zendergebied het omschakelenaar een zelfde, better te ontvangen zender automatisch wordt uitgevoerd. De omschakeling wordt echter alleen uitgevoerd, wonneer een betere zender met hetzelfde programma aanwezig is.

Korte, aan de ontvangst te wijten signaalverzwakkingen, hunnen ook door het RDS-systeem Niet worden geelimeerd, waar een voortdurend heb en weer schakelen van de autoradio het gevolg zou�. Dit zou door de luisteraar als veel storender worden ervaren dan kortstondige ontvangstoringen.

Een ander voordeel van het RDS-system is de vermelding van de zendernaam. De zendernaam van een RDS-zender worden op het display van de autoradio weergegeven.

Functie van de afzonderlijke toetsen

• Stationtoetsen 1-6 (4)

Door een korte druk op deze toetsen kan men direct een van tevoren opgeslagen zender selecteren. Om een net beluisterde zender op te slaan moet gewoon de gewenste toets langer dan 1 seconde ingedrukt worden.

Elk van de drie FM-bandbereiken (FM1-3) heeftzes stationtoetsen. In totaal konnen dus 18 stationtoetsen worden bezet.

-Toets AF (5)

De AF toets (5) vraagt de automatische zenderverbetering op.

Op het display verschijnt de weergave ^ . Wanner er een zwakke of helemaal geen RDS-zender worden ontvangen, knippert de weergave. Bij een goed te ontvangen zender verschijnt het symbol continu.

Bij ontvangst van een RDS-zender verschijnt op het display de naam van de zender.

Alleen in de AF-functie kan het apparaat bij het verlaten van het zendgebied zichstandig maar een betere zender omschaken.

-Toets TA (6)

Toets TA (6) een keer kort indrukken > TA is ingeschakeld

Toets nog een keer indrukken > TA isuitgeschakeld

Wonneer een zender met verkeersberichten worden ontvangen, worden op het display TP= Traffic Program weergegeven.

Bij een ingedrukte TA-toets knippert bovendien de afkorting TA op het display.

Bij het afspelen van een andere bron (bijv. SD) worden het programme voor de duur van het verkeersbericht stil geschakeld.

Wanneer een lopende uitzending erg zacht staat, gaat het geluidsvolume van het verkeersbericht automatisch waar het onder TAVOL ingestelde niveau. Na afloop van het bericht worden het eerder ingestelde volume weer teruggezet.

-Toets PTY (7)

Met deze toets schakelt u de PTY-functie in. Dit herkent u aan de PTY-weergave op het display.

Wanner er een zwakke of helemaal geen PTY-herkenning worden ontvangen, knippert de weergave.

Wanner er een zender met PTY-herkenning worden ontvangen, brandt het lampje continu.

Door langer op de PTY-toets te drukken, geeft het display het geseleeteerde programmatype aan. Stel met de draaiknop VOLUME (3) het gewenste programmatype in en druk nogmaals op de PTY-toets.

Nu begint het zoekenaar een zender van dit programmatype.

Er zich de volgende programmatypen beschikbaar:

Met denen toets worden het bandbereik van het radiogedeelte gekozen. Er staan 3 FM-bereiken ter beschikking: FM1 > FM2 > FM3

Op elk van de drie bandbereiken konnen 6 zenders op de stationtoetsen 1-6 (4) worden opgeslagen.

-Toetsen e11)

Met denen toetsen worden de ontvangstfrequentie gewijzigd om zenders in de radiomodus in te stellen. Door kort te drukken op een toets start het automatisch zoeken maar zenders. Het zoeken stopt pas b volgende goed te ontvangen zender.

Wanner een toets longer ingedrukt worden, is het handmatig zoekenaar zenders geactiveerd. Op de display versuschijnt MANUAL. De frequentie worden in deze modus net zolang veranderd tot de betreffende toets weeer worden losgelaten. Een korte druk op de toets verandert de frequentie stapsgewijs.

Als langereijd Niet op de toetsen worden gedrukt, schakelt het apparaat waar overaar het automatisch zenderzoeken. Op het display verschijnt kort AUTO.

-Toets A/PS (12)

Wordt deze toets kort gedrukt, dan worden de onder de stationstoetsen 1-6 (4) opgeslagen zenders telkens 5 seconden lang opgeroepen. Druk de toets opnieuw om de kanaalzoekfunctie te onderbreken.

Wanner de toets langer ingedrukt worden, worden alle goed te ontvangen zenders automatisch op de stationtoetsen 1-6 (4) opgeslagen.

Na deze procedure worden de opgeslagen zenders als hierboven beschreiben voor de duur van 5 seconden opgevraagd.

-Toets SCN (13)

Deze toets start het zoekenaar zenders.

Wanner een zender gezonden is, worden deze voor de duur van 5 seconden opgevraagd, daarna worden opnieuw het zoekenaar zenders gestart.

Druk nog een keer op de toets om het zoekenaar zenders te stoppen en de weergegeven zender verder te beluisteren.

USB/geheugenkaart-modus

Het apparatus haeft een USB-interface en een geheugenkaartlezer voor SD/MMC-kaarten.

MP3- of WMA-bestanden die op deze media opgeslagen zich, können weergegeven worden.

Vanwege de große verscheidenheid van apparaten met USB- en SD/MMC-kaartinterfaces en hun soms erg fabricagespecifieke functies kan nicht gegardeerd worden dat alle media herkend worden en alle bedieningsmogelijkheden in combinatie met dit apparaat beschikbaar zich.

USB-harddisks können nicht op dit apparaat worden aangesloten.

SD/MMC-kaarten met een capaciteit van meer dan 2GB en SDHC-kaarten worden nicht ondersteund.

De media要去FAT32geformatteerdzijn.

• Stop uw USB-geheugenmedium in de aansluiting USB (22).
• Bij gezbruik van een geheugenkaart steekt u deze in de geheugenkaartlezer (23).
• Het apparatus schakelt automatisch maar de betreffende ingang en start de weergave.
• Het letzte geplaatste medium wirdt automatisch geselecteerd.

-Toetsen 11)

Deze toetsen dienen voor de keuze van de afzonderlijke nummers resp. voor het zoeken aan een bepaalde passage binnen een liedje.

De pijlen op de toetsen geven de Zoekrichting (vooruit resp. achechteruit) aan.

Druk de toetsen kort om maar de volgende of vorige track te springen.

Druk lang op de toetsen om binnen een track een bepaalde passage te zoeken. De weergave gebeurt in dit geval versneld.

-Toets PAU (16)

Druk op deze toets om het afspelen kort te onderbreken.

Door nogmaals te drukken, begint het afspelen weeer op de plaats waar was gestopt.

-Toets RPT (17)

Druk op deze toets om de herhaalfunctie te activeren. Kies de gewenste functie door meerdere keren op de toets te drukken:

RPT DIR: de actuèle map of directory wordt herhaald

RPT ONE: de actuèle titel worden herhaald

RPT ALL: alle titels worden herhaald

-Toets INT (18)

Druk op deze toets om iedere track ca. 10 seconden lang af te spelen.

Om deze functie waar uit te schakelen drukt u nog een keer op INT (18). De weergave worden vanaf hier weeer normalaal uitgevoerd.

-Toets RDM (19)

Druk op deze toets om de toevalsfunctie te activeren. De tracks worden in een willekeurige volgorde afgespeeld.

Om deze functie wee'er uit te schakelen drukt u nog een keer op RDM (22). De weergave worden vanaf hier wee

normaal uitgevoerd.

-Toetsen TRACK-10 (20) en TRACK+10 (21)

Druk op deze toelsen om snel 10 tracks verder of terug te springen.

Deze toetsen zijn alleen in de MP3/WMA-modus actief.

- Zoekfuncties bij USB-/geheugenkaartmodus

Tracks zoeken

• Druk een keer op de toets A/PS (12) om het zoeken van tracks te activeren.
• Het eerste cijfer van de track knippert.
• Met de draaiknop VOLUME (3) kiest u het eerste cijfer van de trackweergave.
• Druk op de toets SELECT (2), het tweeede cijfer knippert.
• Kies op de beschreiben manier de overige cijfers.
• Druk op de toets BND/ENT (10).
• De gewenste track worden automatisch aufgespeeld.

Letters zoeken

• Druk tweekee op de toets A/PS (12) om het zoeken van letters te activeren.
• De eerste letter van de track knippert.
• Met de draaiknop VOLUME (3) kurz u de gewenste letter kiezen.
• Druk op de toets SELECT (2), de tweede letter knippert.
• Kies op de beschreiben manier de overige letters.
• Druk op de toets BND/ENT (10).
• Alle tracks met de gekozen letter worden weergegeven.
• Met de draaiknop VOLUME (3)kest u de gewenste track kiezen.
• Druk op de toets BND/ENT (10).
• De gewenste track worden automatisch afgespeeld.

Zoekenaar titels

• Druk drie keer op de toets A/PS (12) om het zoeken van titels te activeren.
• De eerste directory/map worden weergegeven.
• Met de draaiknop VOLUME (3)kest u de gewenste directory selecteren.
• Druk op de toets BND/ENT (10). De directory is geselecteerd en de naam van de eerste track resp. van de volgende subdirectory worden weergegeven.
• Met de draaiknop VOLUME (3) kiest u de gewenste track resp. de volgende subdirectory.
• Ga op de beschreiben manier verder tot de gewenste track weergegeven worden.
• Druk op de toets BND/ENT (10).
• De gewenste track worden automatisch afgespeeld.

Onderhoud

Controller regelmatig de technische veiligheid van de SD-tuner. Kijk het aansluitsnoer en de behuizing op beschadigingen na.

Indien kan worden aangenomen dat gebruik zonder bevaren nicht meer möglichk is, dan moet het product buiten bedrijf worden gesteld en worden beveiligd gegen onopzettelijk gebruik. Verbinding met boordnet verbeken!

U mag ervan uitgaan dat een veilig gebruik Niet meer möglichk is indien:

• het apparaat zichtaar is beschadigd
• het apparaat Niet meer goed functioneert of
• het te zwaar mechanisch is belast.

Neem voordat u de SD-tuner reinigt of onderhoudt alsijd de volgende veiligheidsinstrcties in acht:

Bij het openen van deksels en/of het verwijderen van onderdelen van het apparaat+kunnen spanningvoerende delen vrijkommen te liggen.

Daarom moet het apparaat voor onderhoud of reparatie worden losgekoppeld van alle spanningsbronnen.

Condensatoren in het apparaat hunnen nog geladen zich, zichs als het van alle spanningsbronnen is losgekoppeld.

Een reparatie mag uitsluitend worden uitgevoerd door een vakman die vertrouwd is met derisico's resp. relevante voorschriften.

Wanner er een zekering verrangen要去en,要去erop worden gelet dat alleen zekeringen van het aangegeven type en met de aangegeven nominale stroomsterkte (zie "Technische geevens") worden gebruikt.

Het repareren van zekeringen of het overbruggen van de zekeringhouser is Niet toegestaan.

• Na de scheiding van de stroomvoorziening (ISO-aansluitstekker afklemmen!) trekt u voorzichtig de zekering uit de houder naast de ISO-aansluiting.
• Vervang de zekering door een zekering van hetzelfde type.
• Verbind de SD-tuner nu pas weeer met het boordnet en neem.Deze in gebruik.
• Als dezekering opniew geactiveerd worden, breng dan het apparaat voor reparatie maar een specialzaak.

Het apparaat is verder onderhoudsvrij. Reinig de buitenkant van het apparaat uitsluitend met een zachte, droge doek of borstel.

Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen, aangezien deze het oppervlak van de behuizing hunnen beschadigen.

Gebruik

• Een te hoog volume binnen in de auto heeft tot gevolg dat akoestische waarschuwingssignalen nicht meer kuren worden waargenomen. Hierdoor brengt u uzelf en andere wegbebruikers in gevaar. Letkaarom op dat het volume Niet te hard staat.
• Onachtzaamheid in het verkeer kan leiden tot ernstige ongelukken. Daarom mag de Hifi-installatie uitsluitend worden bediend als de verkeersituatie het toelaat. Zorg bovendien dat uw aandacht door het bedieren van de installmentie Niet van het verkeer worden afgeleid.
• Het worden afgeraden gedurende een langereperiodeaar muziek met een te hoog volume te luisteren. Hierdoor kan het gehoor beschadigd raken.

Afvalverwijdering

Het product dient na afloop van de levensduur volgens de geldende wettelijk voorschriften afgevoerd te worden.

Verhelpen van storingen

Met de Renkforce SD-7629 SD-tuner heeft u een betrouwbaar product aangeschaft dat volgens de{niewste technischeinzachten vervaardigd werden.

Daarom wordt hieronder beschreiben hoe eventuele storingen kunnen worden verholpen:

Neem altijd de veiligheidsvoorschriften in acht!

Geen weergave, display en verlichting branden nicht:

• Autozekering defect. In de gebruiksaanwijzing van uw auto de betreffende zekering zoeken en controeren.
• Apparaatzekering defect. Apparaatuitbouwen en de zekering controleren.
• Pluskabel/massakabel losgeraakt. Apparaat uitbouwen en de aansluiting van de kabel controeren.

Weergave alleen via een luidspreker:

• Balanceregeling versteld. Balanceregeling als beschreiben insitellen.
• Luidsprekeraansluiting is losgerakt. Apparaat en/of luidspreker uitbouwen en aansluitingen controleren.

Weergave alleen via de voorste ofchterste luidsprekers:

• Faderregeling versteld. Faderregeling instellen.
• Luidsprekeraansluiting is losgerakt. Apparaat en/of luidspreker uitbouwen en aansluitingen controleren.

Bij radiomodus worden nauwelijks zenders ontvangen:

• Antenne nicht geheel utgetrokken. Antenne geheel uittrekken.
• Antenneaansluiting is uit het apparaat losgeraat. Apparaat uitbouwen en aansluiting controleren.
• Antenne defect. Aansluiting, aarding en antennene controlleren.

Storingen bij radio- en USB-/geheugenkaartmodus:

• Storingen komen via de pluskabel in het apparaatterecht. Extra ontstoringsfilter in de pluskabel inbouwen.
• Auto EVT. met extra ontstoringsstekkers, verdelervingers enz. ontstoren.

Bij het indrukken van de stationtoetsen hoog men slechts ruis:

• Geen zender geprogrammeerd. Zender zoals beschreiben programmeren.

Na iedere uitschakeling van het apparaat gaat het zendergeheugen verloren:

• Continue plusaansluiting nicht aangesloten of kabel losgeraat. Continue plusaansluiting volgens de gebruiksaanwijzing aansluiten of controlleren of de kabel correct is aangesloten. Zekering controleren.

Andere reparations dan hierboven beschreiben,ogensuitsluitend door een erkendvakman wordenuitgevoerd.

Technische gegevens

Algemeen

Voedingsspanning 12V= (10,8-15,6V=)

Zekering Vlakke autozekering 10A

Uitgangsvermögen 4 x 40W (max.)

Luidsprekerimpedantie 4-8 Ohm

LINE OUT 350mV/10 kOhm

Interfaces USB en SD/MMC-Card

Afmetingen 188 x 58 x 115mm

Gewicht 0,6kg

FM-tuner

Ontvangstbereik FM 87,5-108,0MHz

Frequeniestap 50kHz

Gevoeligheid 2,8uV

Tussenfrequentie 10,7MHz

Stereoscheiding 30dB

Ruisafstand 50dB

USB/geheugenkaart-modus

Frequentiebereik 20-20.000Hz

Ruisafstand >60dB

Kanaalscheiding. >50dB (1kHz)

Afspeelbare bestandsformaten MP3/WMA

AUX IN

Frequentiebereik 20-20.000Hz

Gevoeligheid 775mV

Ingangsimpedantie 20kOhm
