Einführung 3
Bedienelemente 4
Bestimmungsgemäß Verwendung 6
Produktbeschreibung 7
Symbolerklarung 7
Sicherheitschinweise 8
Mechanischer Einbau 9

Abnehmen und Anbringen des Frontbedienteils 10
Einbau in den Radioschacht 10
Ausbau 11

Elektrischer Anschluss 12

Anschluss der Laufsprecher und der Stromversorgung 13
Anschluss der Antenne 14
Anschluss der LINE-Ausgänge 15
Anschluss AUX IN 15

Bedienung 16

Allgemeine Bedienung 16
Menu-Einstellungen 18
Radiobetrieb 19
USB-/Speicherkartenbetrieb 23

Wartung 26
Handhabung 27
Entsorgung 27
Behebung von Störungen 27
Technische Daten 29

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf thesees Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

These Bedienungsanleitung gehort zu dieser Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie thesese Produkt an Dritte weitergeben. Heben Sie deshalb dieser Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Tel. [phone]

Fax [phone]

e-mail:itte verwenden Sie fur ihre Anfrage unser Formular im Internet.

www.conrad.de unter der Rubrik Kontakt

www.conrad.at bzw. www.business.conrad.at

Tel. [phone]

Fax [phone]

e-mail: [e-mail]

Mo.-Fr.8.00 bis 12.00 Uhr,13.00 bis 17.00 Uhr

J RENKFORCE

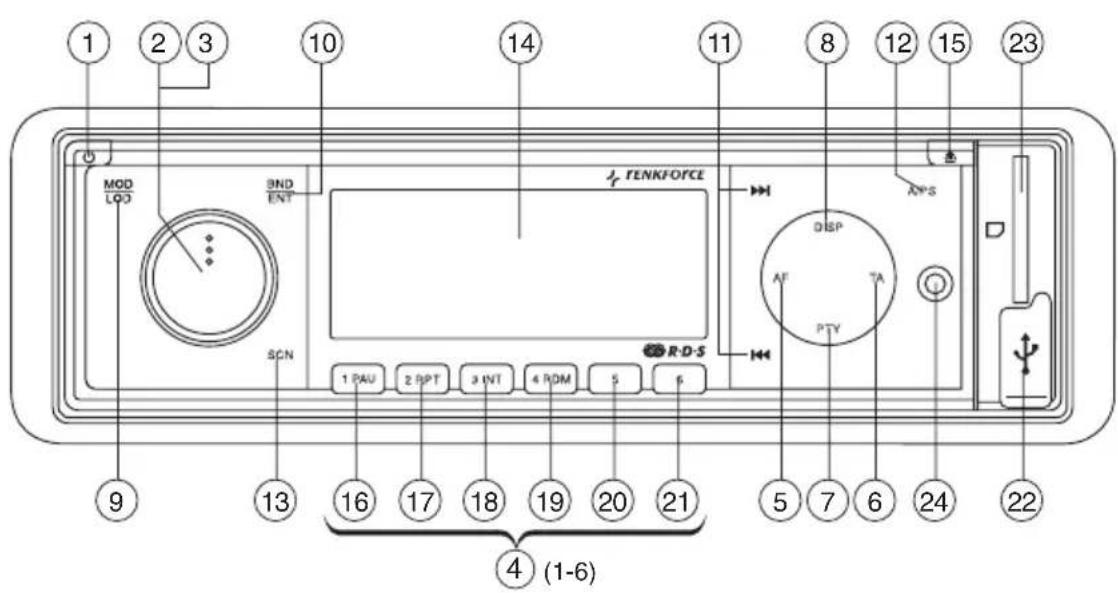

(1) Taste
(2) Taste SELECT
(3) Drehregler VOLUME
(4) Stationstasten 1-6
(5) Taste AF (ALTERNATIVE FREQUENCY)
(6) Taste TA (TRAFFIC ANNOUNCEMENT)
(7) Taste PTY (PROGRAM TYPE)
(8) Taste DISP (DISPLAY)
(9) Taste MOD/LOD (MODE/LOUDNESS)
(10) Taste BND/ENT (BAND/ENTER)
(11) Tasten und
(12) Taste A/PS (AUTO SEEK/PROGRAM SEEK)
(13) Taste SCN (SCAN)
(14) LC-Display
(15) Taste
(16) Taste PAU (PAUSE)
(17) Taste RPT (REPEAT)
(18) Taste INT (INTRO)
(19) Taste RDM (RANDOM)
(20) Taste TRACK-10 (nur bei MP3/WMA-Betrieb)
(21) Taste TRACK+10 (nur bei MP3/WMA-Betrieb)
(22) USB-Schnittstelle
(23) Speicherkartenleser
(24) Anschluss AUX IN

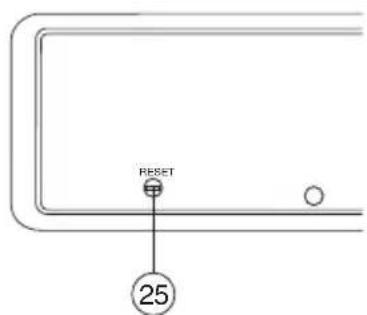

(25) Taste RESET

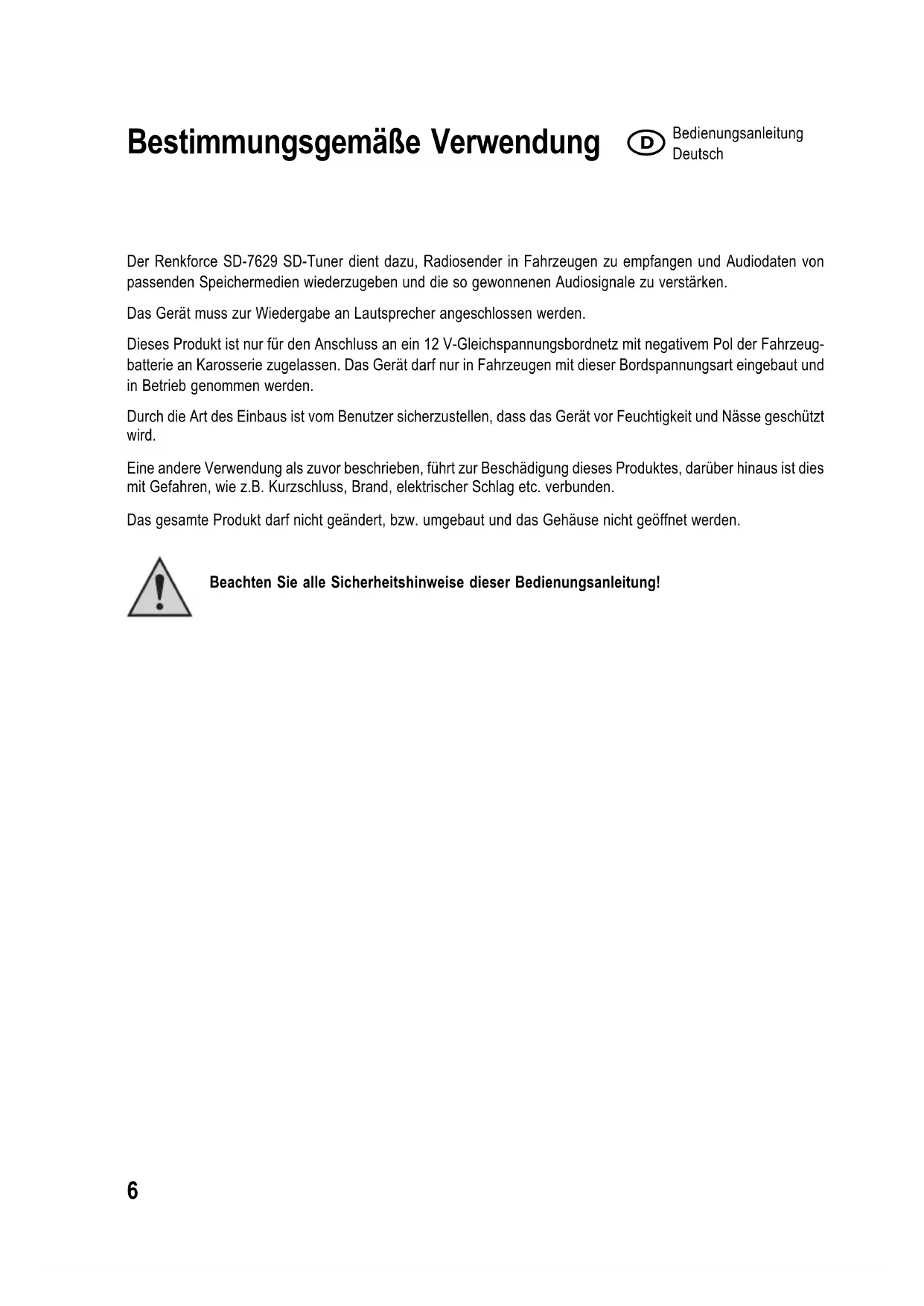

Bestimmungsgemäß Verwendung

Der Renkforce SD-7629 SD-Tuner dient dazu, Radiosender in Fahrzeugen zu empfangen und Audiodaten von passenden Speichermedien wiederzugeben und die so gewonnenen Audiosignale zu verstärken.

Das Gerat muss zur Wiedergabe an Laufsprecher angeschlossen werden.

Dieses Produkt ist nur für den Anschluss an ein 12 V-Gleichspannungsbordnetz mit negativem Pol der Fahrzeugbatterie an Karosserie zugelassen. Das Gerätarf nur in Fahrzeugen mit dieser Bordspannungsart eingebaut und in Betrieb genommen werden.

Durch die Art des Einbau ist vom Benutzer sicherzustellen, dass das Gerät vor Feuchtigkeit und Nasse geschützt wird.

Eine andere Verwendung als zuvor beschreiben, führt zur Beschädigung theses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert, bzw. umgebaut und das Gehäuse nicht geöffnet werden.

Beachten Sie alle Sicherheitschinweise dieser Bedienungsanleitung!

Produktbeschreibung

Dieses Gerät ist mit einem abnehmbaren Frontbedienteil, FM-Stereo-Radioteil, einer USB-Schnittstelle und einem MMC/SD-Kartenlesegerät mit den folgenden Merkmalen ausgestattet:

Hohe Ausgangsleistung (4 x 40W max.)
Vorverstärkerausgang zum Anschluss eines Leistungsverträkers
- Front AUX IN zum Anschluss externer Audioquellen
- Elektronische Lautstärke-, Tiefen- Höhen-, Fader- und Balance-Regelung
- Digitaler Signalprozessor zur Anpassung der Klangcharakteristik an verschiedene Musikrichtungen
- Loudness-Schaltung
FM-Tuner mit RDS-Funktion
- Genaues elektronisches Abstimm der Sender durch PLL-Tuner
18 programmierbare Stationsspeicher
- Manueller/Automatischer Sendersuchlauf in beiden Suchrichtungen
- Automatische Senderspeicherung/Programmspeichersuchlauf
- Alphanumericisches DOT-Matrix-Display
ID3-Tag-Anzeige bei MP3-Wiedergabe
Uhrzeitinstellung über RDS-System
- ISO-Anschlussterminal

Symbolerklarung

Das Symbol mit dem Ausrufezeichen weist den Benutzer daraufhin, dass er vor der Inbetriebnahme des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.

Das „Hand“-Symbol liegt für spezielle Tipps und Bedienhinweise.

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie!

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
• Als Spanningsquellearf nur das 12 V-Gleichspannungsbordnetz (negativer Pol der Batterie an der Karosserie des Fahrzeugs) verwendet werden. Schlieben Sie das Gerät nie an eine andere Spanningsversorgung an.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedienungsanleitung.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es können für Kinder zu einem gefährlichen Spielzeug werden.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Gerät angeschlossen werden.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollenen sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgekliart werden, so setzen Sie sichitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Mechanischer Einbau

In den meisten Kfz ist vom Hersteller ein Einbauplatz für das Autoradio vorgesehen. Die Wahl des Einbauplatzes erfolgte aus Sicherheitstechnischen Geschäftspunkten. Es ist deshalb anzuraten, das Autoradio in diesen vorgesehenen Bereich einzubauen.

Das Gerät besteht einen DIN-Einbauausschnitt mit den Abmessungen 182 × 53 ~mm , diese Einbaumaße sind genormt und werden üblicherweise von allen Kfz-Herstellern eingehalten.

Sollte kein Einbauausschnitt vorgesehen sein, so informieren Sie sichitte bei ihrem Autohändler über den korrekten Einbauort fur das Autoradio.

Wahlen Sie den Einbauort sorgfältig aus, damit das Gerät nicht die normale Fahrtätigkeit des Fahrers beeinflusst oderihn vom Verkehrsgeschehen ablenkt.

Verwenden Sie nur das mitgelieferte Montagematerial, um eine sichere Installation zu garantierten.

Änderungen am Fahrzeug, die durch den Einbau des SD-Tuners oder anderer Komponenten nötig sind, müssen immer so ausgeführrt werden, dass dadurch keine Beeinträchtigung der Verkehrssicherheit oder der konstruktiven Stabilität des Kfz entstehen. Bei denen Kfz erlischt bereits durch das Aussagen eines Blechteils die Betriebserlaubnis.

Da das Gerät im Betrieb Wärme erzeugt, muss der Einbauort hitzeunempfindlich sein.

Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden.

Beachten Sie bei der Verwendung von Werkzeugen zum Einbau ihrer Auto-HiFi-Komponenten die Sicherheitshinweise der Werkzeughersteller.

Berücksichtigten Sie beim Einbau ihrer HiFi-Anlage die Unfallgefahr, die von losgerissenen Geräten im Falle eines Unfalls ausgehen kann. Befestigen Sie deshalb eines Teil safer und an einem Platz an dem es nicht zu einer Gefahr für die Insassen werden kann.

Überprüfen Sie vor dem Einbau des Gerätes die Tiefe des vorgesehen Einbauraumes.

Abnehmen und Anbringen des Frontbedienteils

Zur Vorbeugung vor Diebstahl kann das Frontbedienteil des Gerätes abgenommen werden.

• Bevor Sie das Frontbedienteil abnehmer, drücken Sie die Taste (1), um das Gerät auszuschalten.
• Drücken Sie die Taste (15) undziehen Sie das Bedienteil mit seiner rechten Seite vom Gerät ab.
• Rasten Sie die linke Seite aus ihrer Halterung aus.
• Nehmen Sie das Bedienteil ab und legen Sie es in die mitgelieferte Schutzhülle.
  Zum Anbringen des Bedienteils setzen Sie die linke Seite in die Halterung ein und rasten dann die rechte Seite des Bedienteils in die Arretierung ein.
• Üben Sie keinen Druck auf das Display oder die Bedientasten aus.

Vergewissern Sie sich, dass Sie das Frontbedienteil richtig herum auf das Gerät aufsetzen.

Drucken Sie das Frontbedienteil nicht zu stark gegen das Gerät, wenn Sie es aufsetzen. Es kann einfach angebracht werden, indem Sie es leicht gegen das Gerät drucken.

Wenn Sie das Frontbedienteil mitnehmen, legen Sie es in die mitgelieferte Schutzhülle.

Zur Vermeidung von Fehlfunktionen sollen die Kontakte des Frontbedienteils und die Gegenstücke am Gerat von Zeit zu Zeit mit einem in Alkohol getränkten Wattestabchen gereinigt werden.

Einbau in den Radioschacht

• Nehmen Sie das Frontbedienteil ab.
• Losen Sie vorsichtig den Kunststoffnahmen an der Gerätefront, indem Sie他们在 nach außen biegen und vom Gerät abziehen.

• Entriegeln Sie den Einbaurahmen mit den beiden Entriegelungsschlüssen (Bild1, Punkt1).

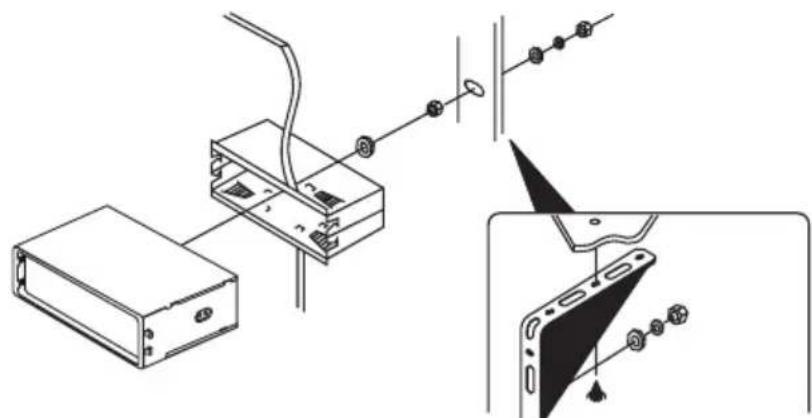

• Ziehen Sie den Einbaurahmen nach hinten vom Gerät ab (Bild1, Punkt2).

• Schieben Sie den Einbaurahmen in den Einbauausschnitt des Fahrzeugs (Bild2).

• Biegen Sie eine im Haltelaschen am Einbaurahmen um, bis der Rahmen sicher in der Einbauöffnung fixiert ist (Bild3).

• Nachdem Sie alle elektrischen Verbindungen hergestellt haben (siehe „Elektrischer Anschluss“) schiben Sie das Gerät in den Einbaurahmen, bis es sicher einrastet (Bild4).
• Stecken Sie die Rahmenblende des Frontbedienteils wieder auf das Gerät auf.

Bewahren Sie die beiden Entriegelungsschlüssel gut auf. Sie benötigen sie für eine spätere Demonage des Gerätes.

Sichern Sie das Gerät zusätzlich gegen Erschütterungen mit dem Schraubzapfen an der Geräterückseite.

Bei den meisten Fahrzeuge ist solch eine Sicherung bereits vorgesehen. Falls dies bei与其m Fahrzeug nicht der Fall sein sollte, befestigen Sie das Geratitte mit dem beiliegenden Lochblechstreifen.

Gehen Sie bei der Befestigung wie im folgenden Bild gezeigt vor:

Ausbau

• Nehmen Sie das Frontbedienteil ab.
• Losen Sie vorsichtig den Kunststoffrahmen an der Gerätefront, indem Sie他们在 nach außen biegen und vom Gerät abziehen.
• Stecken Sie die beiden Entriegelungsschlüssel in die seitlichen Schlitze zwischen Gerät und Einbaurahmen, bis das Gerät entriegelt ist.
• Losen Sie die Befestigungsschraube an der Geräterückseite.
  Ziehen Sie das Autoradio an den Entriegelungsschlüsseln vorsichtig aus dem Einbaurahmen.
• Losen Sie die ISO-Anschluss-Stecker, den Antennenstecker und die LINE-Verbindungen.

Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden.

Um Kurzschlüsse und darauf resultierende Beschädigungen des Gerätes zu vermeiden, muss während des Anschlusses der Minuspol (Masse) der Fahrzeugbatterie abgeklemmt werden.

Schlieben Sie den Minuspol der Batterie erst wieder an, wenn Sie das Gerät vollständig angeschlossen und den Anschluss überprüft haben.

Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter oder eine Diodenprüflampe, da normale Prüflampen zu hohe Strome aufnehmen und so die Bordelektronik beschädigten können.

Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder an scharfen Kanten scheuern, benutzen Sie bei Durchführungspunkten Gummitüllen.

Die Verdrahtung zu den Laufsprechern muss jeweils zweiadrig ausgeführrt werden. Isolieren Sie offene Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe Kanten beschädigt werden kann.

Verwenden Sie nur Laufsprecher mit einer ausreichenden Belastbarkeit (siehe „Technische Daten").

Achten Sie darauf, dass alle Laatsprecher richtig gegelt sind - also die Plus- und Minuskennzeichen übereinstimmen.

Die Anschlusskabel der Lautsprecher sind im Normalfall codiert: Einige Lautsprecherhersteller markieren die (+)-Leitung mit einem zusätzlichen Farbstreifen, andere wiederum verwenden eine geriffelte Leitung für den (+)-Pol, für den (-)-Pol hingegen eine glatte Leitung.

Das Gerät wurde für den Betrieb an Lautsprecherimpedanzen von mindestens 4 Ohm entwickel. Schließen Sie auf keinen Fall Lautsprecher mit einer geringeren Impedanz an.

Bei den meisten Fahrzeugen sind die Leitungen für den elektrischen Anschluss und den Anschluss der Laufsprecher bereits bis zum vorgesehenen Einbauchacht geführt.

Sollte dies nicht der Fall sein muss darauf geachtet werden, dass die nachträglich eingebauten Leitungen über die entsprechend vorgesehenen Bordsicherungen (siehe Bedienhandbuch des Fahrzeugs) abgeschichert sind.

Anschluss der Laatsprecher und der Stromversorgung

Der SD-Tuner verfügt über einen ISO-Systemstecker.

Fahrzeuge, die mit einem solchen Systemstecker ausgerüstet sind, können bei gleicher Steckerbelegung (bitte vorher überprüfen!) direkt mit dem Gerät verbunden werden. Bei abweichender Steckerbelegung erfolgt der Anschluss über einen Adapter.

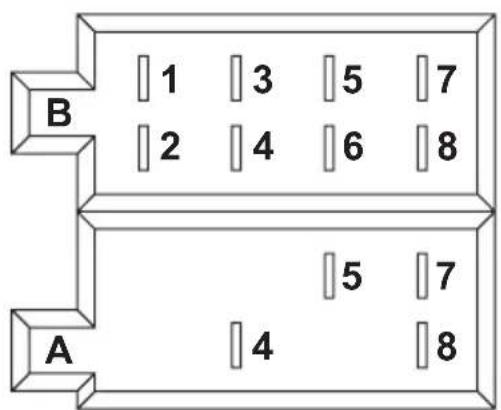

Die Kontaktbelegung der Anschlussbuchse des SD-Tuners entnehmer Sieitte den nachfolgenden Bildern.

Die jeweilige Belegung Ihres Kfz Systemsteckers erfahren Sie bei Ihrk Fz Hndler.

Systemstecker B (Laufsprecheranschluss)

(1) Laatsprecher rechts hinten (+)
(2) Laufsprecher rechts hinten (-)
(3) Laatsprecher rechts vorne (+)
(4) Lautsprecher rechts vorne (-)
(5) Lautsprecher links vorne (+)
(6) Lautsprecher links vorne (-)
(7) Lautsprecher links hinten (+)
(8) Lautsprecher links hinten (-)

Systemstecker A (Stromversorgung)

(1) nicht belegt
(2) nicht belegt
(3) nicht belegt
(4) Dauerstrom +12V
(5) Antennensteuerausgang
(6) nicht belegt
(7) Zündung +12V
(8) Masse

• Der Anschluss Dauerstrom +12V (4) muss an eine Leitung angeklemmt werden, die auch bei ausgeschalteter Zündung permanent 12V liefert (Klemme 30 des Bordnetzes). Thiser Anschluss dient zur Speicherung der Benutzereinstellungen, der Uhrzeit usw.
• Der Antennensteuerausgang (5) liefert bei eingeschalteten Gerät eine Spannung von +12V. Diese Leitung kann für die Stromversorgung einer elektrischen Antenne, sowie als Einschalsspannung für einen Autoversteller verwendet werden.
• Der Anschluss Zündung +12V (7) muss mit einer Leitung verbunden werden, die nur bei eingeschalteter Zündung +12V führt (Klemme 15 des Bordnetzes).

Klemmen Sie diesen Anschluss nicht auf Dauerstrom, da es ansonsten bei längerer Standzeit des Fahrzeuges zu einer Entleerung der Bordbatterie kommt kann.

• Der Anschluss Masse (8) wird mit der Fahrzeugkarosserie verbunden.

Bedingt durch die immer früiger verwendete Klebetechnik bzw. durch lackierte Metallteile wird die elektrische Leitfähigkeit eingeschränkt. Daher ist nicht jeder Metallteil als Massepunkt geeignet.

Anschluss der Antenne

• Verbinden Sie den Antennenstecker Ihres Fahrzeugs mit der Antennenbuchse hinten am Gerät (Buchse...,
  nben den LINE-Anschlüssen).
• Sollte Ihr Fahrzeug mit einem anderen Antennenstecker ausgerüstet sein, verwenden Sieitte einen passenden Adapter, der im Fachhandel erhältlich ist.

Anschluss der LINE-Ausgänge

Der SD-Tuner verfügbar über LINE-Ausgänge für den Anschluss eines Leistungsverständerkers.

Benutzen Sie zum Anschluss der Cinchbuchsen nur hierfür geeignete abgeschirmte Cinchleitungen. Bei Verwendung anderer Kabel konnen Störungen auftreten.

Halten Sie die Länge der Anschlussleitungen möglichst kurz.

Verlegen Sie die Leitungen nicht in der Nähe anderer Kabel. Sie vermeiden so störende Einstreuungen in die Leitungen.

Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes führen können, dürfen an die Cinchanschlüsse nur Geräte mit ebensolchen Cinchanschlüssen angeschlossen werden. Beachten Sie hierzu auch die Anschlusswerte in den „Technischen Daten".

• Verbinden Sie die Buchsen LINE OUT an der Geräterückseite mit den Eingängen eines Leistungsverstärkers.

Die rote Buchse ist der Anschluss für den rechten Kanal

Die weilb Buchse ist der Anschluss fur den linken Kanal

Anschluss AUX IN

An den Anschluss AUX IN (24) kann ein externes Audiogerät (z.B. tragbarer MP3-Player) angeschlossen werden, dessen Signal über die Fahrzeugglautsprecher wiedergegeben wird.

• Verbinden Sie den Anschluss AUX IN (24) mit dem Audioausgang des externen Gerätes.

Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser Bedienungsanleitung vertraut gemacht haben.

Überprüfen Sie alle Anschlüsse nochmals auf ihreichtigkeit. Klemmen Sie nach der Überprüfung den Minuspol der Bordbatterie wieder an.

Allgemeine Bedienung

Taste (1)

Mit dieser Taste wird das Gerät ein- bzw. ausgeschaltet. Zum Ausschalten muss die Taste länger gedrück werden.

• Taste SELECT (2) und Drehregler VOLUME (3)

Im Normalbetrieb wird mit dem Drehregler VOLUME (3) die Lautstärke geregelt.

Drücken Sie die Taste SELECT (2) ein- bzw. mehrmals, um die Parameter BAS (Tieftonklangregelung), TRE (Hochtonklangregelung), BAL (Balanceinstellung) und FAD (Fadereinstellung) durch Drehen des Drehreglers VOLUME (3) zu verändern.

• Taste DISP (8)

Mit dieser Taste werden verschiedene Informationen auf dem LC-Display (14) angezeigt. Durch erneutes Drucken der Taste wird die Anzeige jeweils weitergeschaltet.

Wird die Taste nicht weiter betätig, schaltet die Anzeige nach kurzer Zeit wieder auf die ursprüngliche Information um.

Bei Empfang eines RDS-Senders

Radiobetrieb: Stationsname > Uhrzeit > Programmtyp > Sendefrequency

SD/USB-Betrieb: Trackanzeige > Uhrzeit > Programmtyp > Sendefrequency

Bei Empfang eines Nicht-RDS-Senders

Radiobetrieb: Sendefrequenz > Uhrzeit > PTY NONE

SD/USB-Betrieb: Trackanzeige > Uhrzeit > PTY NONE > Sendefrequency

- Taste MOD/LOD (9)

Mit dieser Taste werden die verschiedene Audioquellen gewählt. jeder Tastendruck schaltet auf die{nachste Quelle um:

TUNER > SD-MMC > USB > AUX

Wenn eine der Quellen nicht aktiv ist, d.h. es ist kein Medium eingelegt, wird die Quelle bei der Auswahl übersprungen.

These Taste schaltet außer dem die Loudness-Funktion ein bzw. aus. Drücken und halten Sie die Taste, um die Loudness-Funktion ein- bzw. auszuschalten:

LOUD ON: Die Loudness-Schaltung ist aktiviert.

LOUD OFF: Die Loudness-Schaltung ist abgeschelt. Der Klang wird nicht beeinflusst.

Das menschliche Ohr nimmt tiefe und hohe Töne bei geringen Lautstärken schlechter wahr. Durch eine Anhebung dieser Frequenzbereiche bei geringen Lautstärken (Loudness-Korrektur) wird thisem Effekt entgegengewirkt und die Musikwiedergabe klingt natürlicher.

- LC-Display (14)

Im Display (14) werden alle Informationen, in Abhängigkeit von der gerade wiedergegebenen Audioquelle (Radioteil, SD-Player usw.) angezeigt.

Taste (15)

Drucken Sie diese Taste, um das Bedienteil zu entriegeln.

- Taste RESET (25)

These Taste setzt alle Einstellungen auf die werksseitig vorgegebenen Werte darüber.

Drucken Sie diese Taste in folgenden Fällen:

• nach Abschluss der Einbau- und Anschlussarbeiten
• wenn das Gerät nicht mehr auf Tastenbetätigungen reagiert
• wenn im Display undefinierte Zeichen angezeigt werden

Wenn das Gerät nicht mehr reagiert und im Display Sternsymbole angezeigt werden, drücken und halten Sie die Taste INT (18) und drücken dann die Taste (1) . Das Gerät schaltet sich ab und führt einen Software-Reset durch. Drücken Sie danach die Taste (1) , um das Gerät wieder einzuschalten.

Menu-Einstellungen

• Taste SELECT (2) und Drehregler VOLUME (3)

Um die Menüeinstellungen zu wahlen, drücken Sie zuerst länger (>2 Sekunden) die Taste SELECT (2) und anschließend drücken Sie diese Taste erneut, aber nur kurz, bis die gewünschte Funktion auf dem Display erscheid:

Die Optionen bei der jeweiligen Einstellung werden durch Drehen des Drehreglers VOLUME (3) ausgewählt.

INVOL

Einstellung der Lautstärke beim Einsatzen des Gerätes.

ADJ

Uhrzeiteinstellung

Drehen im Uhrzeigersinn staat die Stunden ein.

Drehen gegen den Uhrzeigersinn stellt die Minuten ein.

Die Uhrzeit stellt sich bei Empfang eines RDS-Senders, der auch die Uhrzeitinformation in den RDS-Daten sendet automatisch.

TAVOL

Einstellung der Lautstärke von Verkehrsfunkdurchsagen.

DSP

DSP NONE: Der digitale Signalprozessor ist ausgeschaltet.

ROCK: Die Klangcharakteristik ist für Rockmusik angepasst.

CLAS: Die Klangcharakteristik ist für klassische Musik angepasst.

FLAT: Der DSP ist eingeschaltet, es findet jedoch keine Klanganpassung staat.

POP: Die Klangcharakteristik ist für Popmusik angepasst

Radiobetrieb

RDS als Empfangskonzept

Das Kürzel RDS steht für Radio Daten System, d.h. es werden unhörbare, codierte Zusammeninformationen über den UKW RDS Sender mit ausgestrahlt.

Sie besitzen mit dem SD-7629 einen SD-Tuner, der in der Lage ist diese codierten Daten, die von fast allen Sendeanstalten mit ausgestrahlt werden auszuwerten.

Folgende wesentlichen Zusatzinformationen werden gesendet:

-Programm Identification (PI)
- Verkehrsfunkkennung (TP)
- Verkehrs durchsagekennung (TA)
-Programm Servicename (PS)
- Alternative Frequenzen (AF)
-Programmtyp (PTY)
-Uhrzeit (CT)

These Daten help dem Empfänger einen Sender eindeutig zu identifizieren. Sie ermögen dem Radio zwischen Gebieten zu untersenden in denen das gleiche Programm ausgestrahlt wird. Das Autoradio schaltet also bei schwächer werden dem Empfang nur auf einen stärkeren Sender um, der die gleiche Programm Identifikation ausstrahlt.

Verkehrsfunk-Kennung (TP)

Durch these Signal erkennt der Empfänger, dass ein Sender mit Verkehrsfunkinformationen empfangen wird.

Verkehrsdurchsage-Kennung (TA)

Durch these Signal kann der Sender eine Verkehrsfunkdurchsage erkennen und gegebenenfalls die laufende Wiedergabe einer anderen Quelle unterbremen.

Programm Servicename (PS)

These information gibt dem Empfänger an, welchen Sender er gerade empfängt. Sie wird direkt im Display des Autoradios wiedergegeben, z.B. BAYERN 3.

Alternative Frequenzen (AF)

Es wird eine Liste von alternativen Frenzen mitgesendet, welche dasselbe Programm abstrahlen. Wird der empfangene Sender zu schwach, so erkennt der Empfänger über das AF-Signal auf welchen Frenzen er nach einem Sender der better zu empfangen ist, suchen muss.

Programmtyp (PTY)

Dieser Code gibt dem Empfänger Informationen über die Art des gesendeten Programms (z.B. Sport, Klassik, Nachrichten usw.). Der Hörer kann dadurch gezielt nach einem Programm seiner Wahluchen.

Außer dem kann ein nationaler Katastrophenalarm auf diese Art verbreitet werden. Den PTY-Service bieten jeder nicht alle Sender an.

Uhrzeit (CT)

Viele Sender senden die aktuelle Uhrzeit in den RDS-Daten. Empfängt das Gerät theses Signal stellt es die eingebaute Uhr automatisch.

Das RDS System bietet also den Vorteil, dass beim Verlassen des Sendegebietes ein Umschalten auf einen gleichen, better zu empfangenden Sender automatisch erfolgt. Ein Umschalten erfolgt jedoch nur, wenn ein besserer Sender mit dem gleichen Programm vorhanden ist.

Kurze empfangsbedingte Signalabschwachungen können auch durch das RDS System nicht eliminiert werden, da ein ständiges Hin und Herschalten des Autoradios die Folge ware. Dies wurde vom Hörer als weitaus störender empfinden, als kurz auftretende Empfangsstörungen.

Ein weiterer Pluspunkt des RDS Systems ist die Anzeige des Sendernamens. Der Sendername eines RDS-Senders wird auf dem Autoradiodisplay angezeigt.

Funktion der einzelnen Tasten

Durch einen kurzen Druck auf diese Tasten kann man direkt einen vorher gespeicherten Sender anwahlen.

Um einen gerade gehorten Sender abzuspeichern einfach die gewünschte Taste länger als 1 Sekunde drucken.

Jeder der drei FM-Bandbereiche (FM1-3) hat sechs Stationstaten. Es konnen also insgesamt 18 Stationstaten belegt werden.

- Taste AF (5)

Die AF Taste (5) ruft die automatische Sendernachführung auf.

Im Display erscheint die Anzeige AF. Wird ein schwacher oder kein RDS Sender empfangen, blinkt die Anzeige. Bei einem gut zu empfangenden Sender erscheint das Symbol ständig.

Beim Empfang eines RDS Senders erscheint im Display der Sendername.

Nur in der AF Funktion kann das Gerät beim Verlassen des Sendegebieten selbstständig auf einen betteren Senderumschalten.

- Taste TA (6)

Taste TA (6) einmal kurz drücken > TA ist eingeschaltet

Taste nochmals drucken > TA ist ausgeschaltet

Wird ein Verkehrsfunk sender empfangen, so erscheint im Display die Anzeige TP = Traffic Programm.

Bei gedruckter TA Taste blinkt zusammen das Kürzel TA im Display.

Bei laufender Wiedergabe einer anderen Quelle (z.B. SD-Wiedergabe) wird das Programm für die Dauer der Verkehrsfunkdurchsage stummgeschaltet.

Wird eine laufende Rundfunksendung sehr leise gehört, erhöht sich die Lautstärke der Verkehrsfunkdurchsage automatisch auf den im Menu unter TAVOL eingestellten Pegel. Nach Beendigung der Durchsage stellt sich die vorher eingestellte Lautstärke wieder ein.

- Taste PTY (7)

Mit dieser Tasteschalten Sie die PTY-Funktion ein. Dies erkennen Sie an der PTY-Anzeige im Display.

Die Anzeige blinkt, wenn ein Sender ohne PTY-Kennung empfangen wird.

Die Anzeige erscheint dauerhaft, wenn ein Sender mit PTY-Kennung empfangen wird.

Bei längerem Drücken der PTY-Taste zeigt das Display die ausgewählte Programmart an. Stellen Sie mit dem Drehregler VOLUME (3) die gewünschte Programmart ein und drucken Sie die PTY-Taste erneut.

Nun beginnt der Suchlauf nach einem Sender dieser Programmart.

Es stehen folgende Programmarten zur Verfugung:

Mit dieser Taste wird der Bandbereich des Radioteils gewählt. Es stehen 3 FM-Bereiche zur Verfugung:

Auf jedem der drei Bandbereiche konnen 6 Sender auf den Stationstasten 1-6 (4) abgespeichert werden.

Tasten (11)

Mit diesen Tasten wird die Empfangsfrequency geändert, um Sender im Radiobetrieb einzustellen.

Kurzes Drücken einer Taste startet den automatischen Sendersuchlauf. Der Suchlauf hält erst beim nächsten, gut zu empfangenden Sender an.

Wird eine Taste länger gedrück gehalten ist der manuelle Sendersuchlauf aktiviert. Im Display erscheint MANUAL. Die Frequenz wird in this Modus solange verändert, bis die entsprechende Taste wieder losgelassen wird. Kurzes Drücken verändert die Frequenz schrittweise.

Werden die Tasten langere Zeit nicht betätigst schaltet das Gerät wieder in den automatischen Sendersuchlauf um. Im Display erscheidt kurz AUTO.

Taste A/PS (12)

Wird these Taste kurz gedrückt, werden die auf den Stationsspeichertasten 1-6 (4) abgespeicherten Sender für jeweils 5 Sekunden abgerufen. Um diesen Suchlauf zu stoppen, drücken Sie die Taste erneut.

Wird die Taste länger gedrück gehalten, werden alle gut zu empfangenden Sender automatisch auf die Stationsspeichertasten 1-6 (4) abgespeichert.

Nach thisem Vorgang, werden die abgespeicherten Sender wie oben beschrieben für 5 Sekunden abgerufen.

Taste SCN (13)

These Tastes startet den Sendersuchlauf.

Wenn ein Sender gefunden wurde, wird dieser für 5 Sekunden abgerufen und dann erneut der Sendersuchlauf gestartet.

Drücken Sie die Taste nochmals, um den Suchlauf wieder zu stoppen und den gerade wiedergegebenen Sender dauerhaft zu horen.

USB-/Speicherkartenbetrieb

Das Gerät ist mit einer USB-Schnittstelle und einem Speicherkartenleser für SD/MMC-Karten ausgerüstet.

MP3- oder WMA-Dateien, die auf diesen Medien abgespeichert sind, können wiedergegeben werden.

Aufgrund der sehr groben Vielfalt von Geräten mit USB- und SD/MMC-Kartenschnittstellen und ihren manchmal sehr herstellerspezifischen Funktionen, kann nicht sichergestellt werden, dass alle Medien erkannt werden und alle Bedienungsmöglichkeiten in Verbindung mit dieser Gerät gegeben sind.

USB-Festplatten können nicht an这点 Gerat angeschlossen werden.

SD/MMC-Karten mit mehr als 2GB Kapazität und SDHC-Karten werden nicht unterszt.

Die Medien müssen FAT 32 formatiert sein.

• Stecken Sie Ihr USB-Speichermedium in die USB-Schnittstelle (22).
• Bei Verwendung einer Speicherkarte stecken Sie diese in den Speicherkartenleser (23).
• Das Gerät schaltet automatisch auf den entsprechenden Eingang um und startet die Wiedergabe.
• Das zuletzt eingesteckte Medium wird automatisch ausgewählt.

Tasten under (11)

These Tasten dieren zur Auswahr der einzelnen Tracks bzw. zum Suchen eines bestimmten Abschnitts innerhalb eines Tracks.

Die Pfeile auf den Tasten geben die Suchrichtung (aufwärts bzw. abwärts) an.

Drucken Sie die Tasten kurz, um zum nachsten bzw. vorherigen Track zu springen.

Drücken Sie die Tasten lang, um innerhalb eines Tracks einen bestimmten Abschnitt zuuchen. Die Wiedergabe erfolgt in thisem Fall beschleunigt.

Taste PAU (16)

Drucken Sie diese Taste, um die Wiedergabe kurzzeitig zu unterbrechen.

Be erneuter Betatigung setzt die Wiedergabe an der Stelle wieder ein, an der sie vorher unterbrochen wurde.

- Taste RPT (17)

Drücken Sie diese Taste, um die Wiederholfunktion zu aktivieren. Wahlen Sie durch mehrmaliges Drucken der Taste die gewünschte Funktion aus:

RPT DIR: das aktuelle Verzeichnis wird wiederholt

RPT ONE: der aktuelle Titel wird wiederholt

RPT ALL: alle Titel werden wiederholt

- Taste INT (18)

Drücken Sie diese Taste um jeder Track für ca. 10 Sekunden anzuspielen.

Um diese Funktion wieder abzuschalten drücken Sie die Taste INT (18) erneut. Die Wiedergabe erfolgt ab dieser Stelle wieder normal.

Taste RDM (19)

Drücken Sie diese Taste, um die Zufallswiedergabe zu aktivieren. Die Tracks werden in zufälliger Reihenfolge abgespielt.

Um diese Funktion wieder abzuschalten drücken Sie die Taste RDM (22) erneut. Die Wiedergabe erfolgt ab dieser Stelle wieder normal.

- Tasten TRACK-10 (20) und TRACK+10 (21)

Drücken Sie diese Tastes, um schnell 10 Tracks weiter- bzw. zurückzuspringen.

These Tasten sind nur im MP3/WMA-Betrieb aktiv.

- Suchfunktionen bei USB-/Speicherkartenbetrieb

Tracksuche

• Drücken Sie die Taste A/PS (12) einmal, um die Tracksuche zu aktivieren.
• Die erstige Ziffer der Trackanzeige blinkt.
• Mit dem Drehregler VOLUME (3) wahlen Sie die erstige Ziffer der Trackanzeige.
• Drücken Sie die Taste SELECT (2), die zweite Ziffer blinkt.
• Wahlen Sie auf die beschriebene Weise die weiteren Ziffern.
• Drucken Sie die Taste BND/ENT (10).
• Der gewünschte Track wird automatisch abgespielt.

Buchstabensuche

• Drücken Sie die Taste A/PS (12) zweimal, um den Buchstaben-Suchmodus zu aktivieren.
• Der erstige Buchstabe der Trackanzeige blinkt.
• Mit dem Drehregler VOLUME (3) konnen Sie den gewünschten Buchstaben wahren.
• Drücken Sie die Taste SELECT (2), der zweite Buchstabe blinkt.
• Wahlen Sie auf die beschriebene Weise die weiteren Buchstaben.
• Drucken Sie die Taste BND/ENT (10).
• Alle Tracks mit dem gewählten Buchstaben werden angezeigt.
• Mit dem Drehregler VOLUME (3) wahlen Sie den gewünschten Track.
• Drucken Sie die Taste BND/ENT (10).
• Der gewünschte Track wird automatisch abgespielt.

Titelsuche

• Drücken Sie die Taste A/PS (12) dreimal, um die Titelsuche zu aktivieren.
• Die erstige Verzeichnisstruktur wird angezeigt.
• Mit dem Drehregler VOLUME (3) konnen Sie das gewünschte Verzeichnis auswahlen.
• Drücken Sie die Taste BND/ENT (10). Das Verzeichnis ist gewählt und der Name des ersten Tracks bzw. des nachsten Unterverzeichnisses wird angezeigt.
• Mit dem Drehregler VOLUME (3) wahlen Sie den gewünschten Track bzw. das{nachste Untervereichnis.
• Verfahren Sie auf die beschriebene Weise weiter, bis der gewünschte Track angezeigt wird.
• Drucken Sie die Taste BND/ENT (10).
• Der gewünschte Track wird automatisch abgespielt.

Überprüfen Sie regelmäßige technische Sicherheit des SD-Tuners z.B. auf Beschädigung der Anschlussleitungen und des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Bordnetz akklemmen!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

das Gerät sichtbare Beschädigungen aufweist
das Gerät nicht mehr arbeitet, oder
- nach schweren Mechanischen Beanspruchungen

Bevor Sie den SD-Tuner reinigen oder warten, beachten Sie unbedingt folgende Sicherheitshinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freigelegt werden.

Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spanningsquellen getrennt werden.

Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungs-quellen getrennt wurde.

Eine Reparaturarf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlagigen Vorschriften vertraut ist.

Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ und Nennstromstarke (siehe „Technische Daten") als Ersatz Verwendung finden.

Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.

• Nach erfolgter Trennung von der Stromversorgung (ISO-Anschluss-Stecker abklemmen!)ziehen Sie vorsichtig die Sicherung aus dem Sicherungshalter geben dem ISO-Anschluss herself.
• Ersetzen Sie sie mit einer Sicherung gleichen Typs.
• Erst danach den SD-Tuner wieder mit dem Bordnetz verbinden und in Betriebnehmen.
• Sollte die Sicherung erneut auslösen, bringen Sie das Gerät zur Reparatur in eine Fachwerkstatt.

Das Gerät ist ansonsten wartungsfrei. Äußerlich sollte es nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden.

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberfläche des Gehäuses beschädigt werden können.

Handhabung

• Eine zu hohe Lautstärke im Kfz-Innenraum hat zur Folge, dass akustische Warnsignale nicht mehr wahrgenommen werden konnen. Dadurch werden Sie und andere Verkehrsteilnehmer gefährdet. Achten Sie deshalb auf eine angepasste Lautstärke.
• Unachtsamkeit im Straβenverkehr kann zu schwerwiegenden Unfälle führen. Eine Bedienung der HiFi-Anlage darf deshalb immer nur dann erfolgen, wenn es die Verkehrssituation erlaubt und Sie durch die Bedienung der Anlage nicht vom Verkehrsgeschehen abgelenkt werden.
• Musik sollte nicht über einen längeren Zeitraum mit übermaßiger Lautstärke gehört werden. Hierdurch kann das Gehör geschädigt werden.

Entsorgung

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Behebung von Störungen

Mit dem Renkforce SD-7629 SD-Tuner haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommt.

Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben konnen:

Beachten Sie unbedingt die Sicherheitshinweise!

Keine Wiedergabe, Display und Beleuchtung leuchten nicht:

• Autosicherung defect. In der Betriebsanleitung ihres Fahrzeugs die entsprechende Sicherunguchen und überprüfen.
• Gerätesicherung defekt. Gerät ausbauen und die Sicherung überprüfen.
• Plusleitung/Masseleitung gelost. Gerät ausbauen und den Anschluss der Leitungen überprüfen.

Wiedergabe nur über einen Laufsprecher:

• Balanceregelung verstellt. Balanceregelung wie beschrieben einstellen.
• Lautsprecheranschluss hat sich gelöst. Gerät und/oder Laufsprecher ausbauen und Anschüsse überprüfen.

Wiedergabe nur über die vorderen oder hinteren Lautsprecher:

• Faderregelung verstellt. Faderregelung einstellen.
• Lautsprecheranschluss hat sich gelost. Gerät und/oder Lautsprecher ausbauen und Anschüsse überprüfen.

Bei Radiobetrieb kaum Sender zu empfangen:

• Antenne nicht ganz herausgezogen. Antenne auf volle Länge ausziehen.
• Antennenanschluss hat sich aus dem Gerät gelöst. Gerät ausbauen und Anschluss überprüfen.
• Antenne defekt. Anschluss, Erdung sowie Antenne überprüfen.

Störungen bei Radio- und USB-/Speicherkartenbetrieb:

• Störungen gelangen über die Plusleitung in das Gerät. Zusatzentstörddrossel in die Plusleitung einbauen.
• Fahrzeug evtl. zusammen mit Entstörkerzensteckern, Verteilerfinger usw. entstören.

Beim Drücken der Stationstasten ertont nur Rauschen:

• Kein Sender programmiert. Wie beschrieben Sonder programmieren.

Nach jedem Ausschalten des Gerätes gibt die Senderspeicherung verloren:

• Dauerplusanschluss nicht angeschlossen bzw. Leitung hat sich gelöst. Dauerplusleitung entsprechend der Anleitung anschließen bzw. überprüfen, ob die Leitung richtig angeschlossen ist. Sicherung überprüfen.

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzufahren.

Technische Daten

Allgemein

Betriebsspannung 12V= (10,8-15,6V=)

Sicherung Kfz-Flachsicherung 10A

Ausgangsleistung 4 x 40W (max.)

Lautsprecherimpedanz 4-8 Ohm

LINE OUT 350mV/10 kOhm

Schnittstellen USB und SD/MMC-Card

Abmessungen 188 x 58 x 115mm

Masse 0,6kg

FM-Tuner

Empfangsbereich FM 87,5-108,0MHz

Frequenzschritt 50kHz

Empfindlichkeit 2,8uV

Zwischenfrequenz 10,7MHz

Stereo-Trennung 30dB

Rauschabstand 50dB

USB-/Speicherkartenbetrieb

Frequenzgang 20-20.000Hz

Rauschabstand >60dB

Kanaltrennung >50dB (1kHz)

Abspielbare Dateiformate MP3/WMA

AUX IN

Frequenzgang 20-20.000Hz

Empfindlichkeit 775mV

Eingangsimpedanz 20kOhm

Table of Contents

Introduction 31
Operating elements 32
Intended use 34
Product description 35
Symbols 35
Safety instructions 36
Mechanical installation 37

Toch kannen sich problemen of storingen voordoen.
