GEBRUIKSAANWIJZING KMM101GY KENWOOD

Informatie over het weglooien van elektrische en elektronische apparatuur en batterijen (particulieren)

Dit symbol geeft aan dat gebruike elektrische, elektronische producten en batterijen Niet bij het normale huishoudelijkke afval mogen.

Lever deze producten in bij de aangewezen inzamelingspunten, waar ze%Xtuals werden geacepeerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanner u dit product op de juiste manier als afval inlevert, spaar u waardevolle hulpbronnen en voorkomt u potentièle negatieve gevolgen voor de volksgezondheid en het milieu, die anders kuren ontstaan door een oniuste verwerking van afval.

Opgelet: Het teken "Pb" onder het teken van de batterijen geegt aan dat deze batterijl lood bevat.

Conformiteitsverklaring met betrekking tot de EMC-richtlijn van de Europese Unie (2004/108/EC)

Conformiteitsverklaring met betrekking tot de RoHS richtlijn van de Europese Unie (2011/65/EU)

Fabrikant:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

EU-vertegenwoordiger:

JVCKENWOOD NEDERLAND B.V.

Amsterdamseweg 37,1422 AC UITHOORN,Nederland

Waarschuwing

Bedien of gebruik geen functies die uw aandacht van de verkeersveiligheid af zou konnen leiden.

Let op

Volume-installing:
Voorkom ongelukken en stel het volume derhalve zodanig in dat u geluid van buiten nog goed kunt horen.
- Verlaag het volume alvorens de weergave van digitale bronnen te starten om beschadiging van de luidsprekers door een plotselinge verhaging van het uitgangsiveau te voorkomen.
Algemeen:
- Vermijd het gebruik van externe apparatuur indien het de veiligheid tijdens het rijden in gevaar kan brengen.
Maak beslsteen back-up van alle belangrijke data. Wij+ziniet aansprakelijk voor het verlies van opgenomen data.
Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.

Meer over deze gebruiksaanwijzing

• De bediening worden voornamelijk uitgelegd met gelebruik van de toetsen op het voorpaneel van de KMM-262.
• De Engelse taal worden gebruikt voor de aanduidingen op het display in deze gebruilsaanwijzing.
• [XX] toont de gekozen onderdelen.
  ( XX) verwijst maar verwante uitleg op de aangegeven pagina.

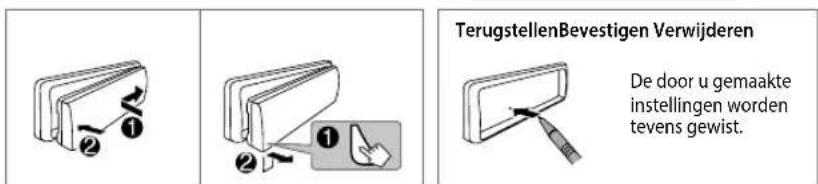

Onderhoud

Reinigen van het toestel: Verwijder vuil van het voorpaneel met een droge siliconen of zachtte doeck.

Reinigen van de aansluitingen: Verwijder het voorpaneel en reinig de aansluitingen voorzichtig met een katoenen wattestokje en let op dat u de aansluitingen nicht beschadigt.

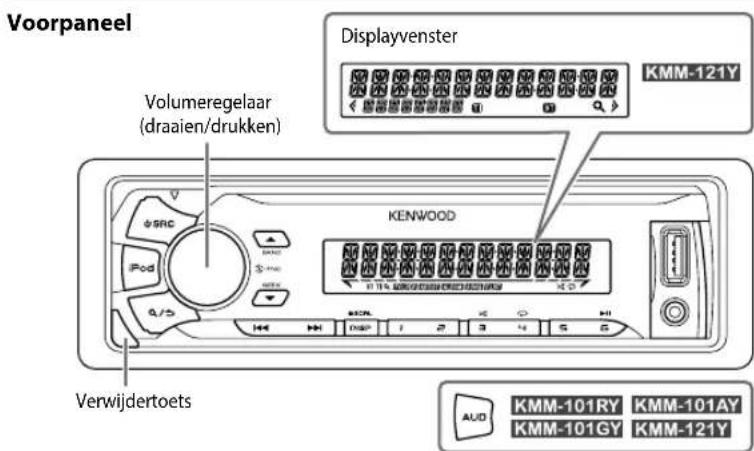

Aansluting (op de awhilekant van het Voorpaneel)

BASISPUMENTEN

Voor het Op het voorpaneel

Inschakelen van de stroom	Druk op SRC. · Houd even ingedrukt om de stroom UIT te schakelen.
Instellen van het volume Verdraai de volumeknop.
Eenbron selecteren	Druk herhaaldelijk op SRC. · Voor de X&Drol op iPodom direct iPod-bron te kiezen.
Veranderen van de displayinformatie	Druk herhaaldelijk op DISP SCRL. · Houd even ingedrukt om de huidige display-informatie rollend te tonen.

STARTEN

Kies de displaytaal en annuleer de demonstratie

Na het inschakenen van de stroom (of na het terugstellen van het toestel), toont het display: "SEL LANGUAGE" "PRESS" "VOLUME KNOB"

1 Draai de volumeknop om [ENG] (Engels) of [RUS] (Russisch) te kiezen en druk verwolgens op de knop.
[ENG] is de basisinstalling.
Het display toont verwolgens: "CANCEL DEMO" "PRESS" "VOLUME KNOB".

2 Druk op de volumeknop. [YES] is de basisinstelling.

3 Druk nogmaals op de volumeknop. "DEMO OFF" verschijnt.

Instellen van de klok

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om [CLOCK] te kiezen en druk verwolgens op de knop.
3 Draai de volumeknop om [ CLOCK ADJUST] te kiezen en druk verzolgens op de knop.
4 Draai de volumeknop om de instelleningen te make n druk verzolgens op de knop. Dag Uur Minuut
5 Draai de volumeknop om [ CLOCK FORMAT] te kiezen en druk verzolgens op de knop.

STARTEN

6 Draai de volumeknop om [12H] of [24H] te kiezen en druk cervolgens op de knop.

7 Houd stengedrukt om te voltooien.

Druk op ombar het voorgande instelonderdeel terug te keren.

(Voor KMM-264

KMM-101RY

KMM-101GY

KMM-101AY

Terwijl het klokdisplayschem wordt getoond...

Houd Disprkrutk om de functie voor het instellen van de klok direct te activeren.

Voerervolgens stap 4uit om de klok in te stellen.

Instellen van de basisinstallingen

1 Druk op SIRE STANDBY functie te activeren.
2 Druk op de volumeknop om [FUNCTION] op te roepen.
Voor KMM-101RY KMM-101Gan d6ofM-101AY KMM-121Y
een druk op AUD [AUDIO CONTROL] direct worden ingevoerd.
3 Draai de volumeregelaar om een keuze te make (zie de volgende tabel) en druk verwolgens op de knop.
4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen of geactiveerd.
5 Houd eingedrukt om te voltoolen.
Druk op ombar het voorgaande instelonderdeel terug te keren.

Basisinstelling:XX

AUDIO CONTROL

SWITCH PREOUT	REAR/SUB-W of REAR/ SUBWOOFER Kiezen of achterluidsprekers of een subwoofer zich aangesloten met de lijnuitgangsaansluitingen op het achterpaneel (via een externte verssterker).
SP SELECT	QFF./5/4/ 6 × 9/6/OEM: Overeenkomstig het luidsprekeraformat (5-inch of 4-inch, 6×9-inch of 6-inch) of OEM-luidsprekers kiezen voor een optimaal geluid.

DISPLAY

EASY MENU	(Voor de KMM-121Y ON: Zowel de display- als toetsverlichting verandert maar wit bij het invoerenv an [FUNCTION].; OFF: Zowel de display- als toetsverlichting blijft als de bij [COLOR SELECT] gekozen kleur. (→8)
TUNER SETTING
PRESET TYPE	NORMAL: Vastleggen van een zender onder iedere voorkeurtoets voor iedere golfband (FM1/ FM2/ FM3/ MW/ LW). ; MIX: Vastleggen van een zender onder iedere voorkeurtoets ongeacht de gekozen golfband.
SYSTEM
KEY BEEP	ON: Activeren van de toetsdruktoon. ; OFF: Uitschakelen.
SOURCE SELECT
BUILT-IN AUX	ON: Activeren van AUX als bronkeuze. ; OFF: Uitschakelen. (→8)
P-OFF WAIT	Alleen möglich wanner de demonstratiefunctie is uitgeschakeld. Instellen van deperiode waarna het toestel (wonneer standby geschakeld) ter energiebesparing automatisch worden uitgeschakeld. 20M: 20 minuuten; 40M: 40 minuuten; 60M: 60 minuuten; WAIT TIME — — / OFF — — : Geannuleerd
F/W UPDATE
UPDATE SYSTEM
F/W UP xx.xx	YES: De upgrade van de firmware worden gestart. ; NO: Geannuleerd (upgraden is nicht geactiveerd). Ga voor details aangaande de update van firmware waar: www.kenwood.com/cs/ce/
CLOCK
CLOCK DISPLAY	ON: Deijd worden op het display getoond, ook wanner de stroom is uitgeschakeld. ; OFF: Geannuleerd.
ENGLISH	Kies indien van toepassing de displaytaal voor het [FUNCTION] menu en taginformatie (naam van map, bestand, liefje, artiest, album).
PYCCKNI

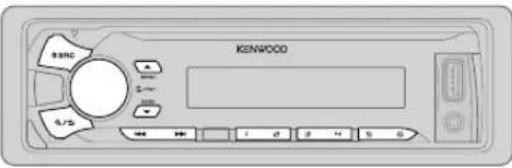

RADIO

Opzoeken van een zender

1 Druk herhaaldelijk op (BRONER te kiezen.
2 Druk herhaaldelijk op anFAM2/FM3/MW/LW te kiezen.
3 Druk op | / om een zender opte zoeken.
- Veranderen van de Zoekmethode voor 山 /▶t Druk herhaaldelijk op SEEK.

AUTO1: Automatisch opzoeken van een zender.

AUTO2: Opzoeken van een voorkeurzender.

MANUAL: Handmatig zoekenaar een zender.

• Opslaan van een zender: Houd een van de cijfertoetsen (1 tot 6) even ingedrukt.
• Kiezen van een opgeslagen zender: Druk op een van de cijfertoetsen (1 tot 6).

Overige instellingen

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeregelaar om een keuze te make (zie de volgende tabel) en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd stengedrukt om te voltooien.

Druk op ombar het voorgaande instelonderdeel terug te keren.

Basisinstalling: XX

TUNER SETTING
LOCAL SEEK	ON: Opzeken van uitsluitend zenders met een goede ontvangst. .OFF: Geannuleerd. • De gemaakte instellingen zijn alleen van toepassing op de gekozen bron/zender. Nadat u van bron/zender verandert, moet u de instillingen opnieuw makeen.
AUTO MEMORY	YES: Automatisch opslaan van 6 zenders met een goede ontvangst. ; NO: Geannuleerd. • Alleen kiesbaar indien [ NORMAL] is gekozen voor [ PRESET TYPE]. (→4)
MONO SET ON	: Verbeteren van de FM-ontvangst (maar het stereo-effect gaat verloeren). .OFF: Geannuleerd.
NEWS SET	ON: Het toestel schakeltijdelijk waar het nuewprogramma over indien beschikbaar. .OFF: Geannuleerd.
REGIONAL	ON: Overschakelenaar een andere zender in een bepaalde regio met gebruik van "AF". .OFF: Geannuleerd.
AF SET	ON: Automatisch opzeken van een andere zender die hetzelde programme in hetzelde Radio Data System netwerk uitzendt maar met een betere ontvangst indien de ontvangst van de huidige zender slecht is. .OFF: Geannuleerd.
TI	ON: Het toestel schakeltijdelijk overaar verkeersinformatie indien beschikbaar ("TI"licht op). .OFF: Geannuleerd.
PTY SEARCH	Druk op de volumeknop om de PTY-taalkeuze te activeren. Draai de volumeknop om de PTY-taal (ENGLISH' FRENCH' GERMAN) te kiezen en druk verzolgens op de knop. Kiezen van het beschikbare programmatype (zie hieronder) en druk verzolgens opj←/→om te starten.
CLOCK
TIME SYNC	ON: Gelijkestellen van de klok van het toestel op basis van deijd van de Radio Data System zender. .OFF: Geannuleerd.

• [LOCAL SEEK]/[MONO SET]/[NEWS SET]/[REGIONAL]/[AF SET]/[TI]/[PTY SEARCH] kan alleen worden gekozen met golfbanden FM1/FM2/FM3.
• Beschikbare programmatypes:

SPEECH: NEWS, AFFAIRS, INFO (informatie), SPORT, EDUCATEDRAMA, CULTURE, SCIENCE, VARIED, WEATHER FINANCE CHILDREN SOCIAL RELIGION PHONE IN TRAVEL LEISURE DOCUMENT

MUSIC: POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS, OTHER M (overige muziek), JAZZ, COUNTRY, NATION M (nationale muziek), OLDIES, FOLK M (folkmuziek)

Het toestel zoekt maar het programmatype van de categorie van [SPEECH] of [MUSIC] indien gekozen.

• Wanneer het volume wordt aangepastijdens het ontvangen van verkeersinformatie, eenoodbericht of nieuwsuitzending, wordt het aangepaste volume automatisch opgeslagen. Dit volume wordt ingesteld wanneer later weeer verkeersinformatie, eenoodbericht of nieuwsuitzending wordt ontvangen.

USB/iPod/Android

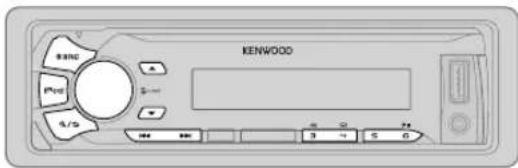

Starten van de weergave

De bron verandert automatisch en de weergave start.

USB-ingangsaansluiting

CA-U1EX (max: 500 mA)

Los verknijgbare accessaire)

iPod/iPhone (voor KMM-264

ANDROID*3

• KCA-iP102 : 30-pin type, KCA-iP103 : Verlicht type
  ^*2 Laat de kabel wonneer Niet in gebruik Niet in de autochter.

Voor het Op het voorpaneel
Weergave / pauze	Druk op 6▶11
Snel Achterwaarts / voorwaarts*4	Houd |▶/▶even ingedrukt.
Kiezen van een bestand	Druk op |▶/▶1.
Kiezen van een map*5	Druk op ▲/ ▼.
Afspelen herhalen*6	Druk herhaaldelijk op 4▶FILE REPEAT/ FOLDER REPEAT/ REPEAT OFF : MP3/WMA/WAV/FLAC-bestand, iPod of ANDROIDFILE REPEAT/ REPEAT OFF : KME Light/ KMC-bestand *7
Willekeurig afspelen*6	Druk herhaaldelijk op 3▶FOLDER RANDOM/ RANDOM OFF : MP3/WMA/WAV/FLAC-bestand, KME Light/KMC-bestand, iPod of ANDROID
	Houd |▼an ingedrukt om ALL RANDOM te kiezen.
Selecteer de bedieningsfunctie	Houd voor een iPod bron iPod even ingedrukt.MODE ON : Bediening met de iPod *8MODE OFF: Bediening met het toestelMet een ANDROID bron, (▶7, [ANDROID SETUP])
Selecteer het muziekstation (▶7, [MUSIC DRIVE])	Druk herhaaldelijk op 5.De in de hieronder aangeven apparaten opgeslagen nummers worden afgespeeld.Geseleerde interne of externe geheugen van een smartphone (massa-opslagklasse).Geseleerde station van een apparaat met meerere stations.

USB/iPod/Android

3 Indien verbonden met een Android apparaat verschijt"Press [VIEW] to install KENWOOD MUSIC PLAY APP". Volg de aanwijzingen voor het installeralen van de app. U kunt tevens de laatste versie van de app KENWOOD MUSIC PLAY op uw Android apparaat installeralen alvorens de verbinding te make. (11)
4 Voor de ANDROID: Alleen möglichk wonneer [BROWSE MODE] is gekozen. (→ ANDROID SETUP)]
5 Alleen voor MP3/WMA/WAV/FLAC-bestanden. Werkt nicht voor een iPod/Android.
6 Voor de iPod/ ANDROID: Alleen möglich wanner MODE OFF/ [BROWSE MODE] is gekozen.
^7 KME Light: KENWOOD Music Editor Light, KMC: KENWOOD Music Control (▶ 11)
8 Weergave/pauze, verspringen, snel-vooraarts ofchterwaarts verplaatsen in bestanden is nog möglichk met het toestel.

Kies een bestand uit een map/lijst

1 Druk op /
2 Draai de volumeknop om een map/lijst te kiezen en druk verwolgens op de knop.
3 Draai de volumeknop om een bestand te kiezen en druk verwolgens op de knop.

Snelzoeken

U kunt indien u veel bestanden heeft, snel het gewenste bestand opzoeken.
Voor USB (voor KME Light/ KMC-bestanden):
Druk op I/om met een vooraf ingestelde zoekrati te zoeken. ( 喜 SKIP SEARCHI)
Houd |▼/▼■ even ingedrukt om met een ratio van 10% te zoeken.
- Niet voor MP3/WMA/WAV/FLAC-bestanden.
Voor iPod:
U kunt een bestand ook aan de hand van de eerste letter of teken van de naam opzoeken.
Verdraai de volumeknop snel voor het activeren van zoeken met tekens.
Draai de volumeknop om het teken te kiezen.
Als u wilt zoeken maar een ander teken dan A t/m Z en 0 t/m 9, voert u alleen *in.
3 Druk op1 / Tom de invoerpositie te veranderen.
Ukunt maximaal 3 tekens (letters) invoeren.
4 Druk op de volumeknop om het Zoeken te starten.

• Druk op om waar terug maar de basismap/het eerste bestand/het eerste menu te gaan.
  Druk op /ən haar het voorgaande instelonderdeel terug te keren.
  Houd even ingedrukt om te annuleren.
• Voor iPod alleen van toepassing wanner [MODE OFF] is gekozen. (→ 6)
• Voor ANDROID alleen van toepassing wanner [BROWSE MODE] is gekozen. (ANDROID SETUP)

Luisteren maar Tuneln Radio/Tuneln Radio Pro/Aupeo (voor KMM-264

Voor het luisteren aan Tuneln Radio, Tuneln Radio Pro of Aupeo要去 u de iPod/iPhone met de USB-ingangsaansluiting van het toestel verbinden.
- Het toestel geeft het geluid van deze apps wee.

Overige instellingen

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeregelaar om een keuze te make (zie de volgende tabel) en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd stengedrukt om te voltooien.

Druk op ombar het voorgaande instelonderdeel terug te keren.

Basisinstalling: XX

ANDROID SETUP

BROWSE MODE: Bediening met het toestel (met gebruik van de app KENWOOD MUSIC PLAY).; HAND MODE: Bedien andere mediaplayerapps met het Android apparaat (zonder gebruik van de app KENWOOD MUSIC PLAY). Het starten/pauzeren van de weergave en verspringen van bestanden kan nog wel worden uitgevoerd via het toestel.

USB

MUSIC DRIVE DRIVE CHANGE : Het volgende station ([DRIVE 1] tot [DRIVE 5])\ wordt automatisch gekozen en de weergave start.\ Herhaal stappen 1 tot 3 om de volgende drives te kiezen.

SKIP SEARCH 0.5% / 1%/5% / 10% Bij het luisteren maar een iPod, ANDROID of KME Light/KMC-bestand, kut u de Zoekratio voor het totaal aantal bestanden kiezen.

AUX

Voorbereidling:

Kies [ON] voor [BUILT-IN AUX. (→ 4)

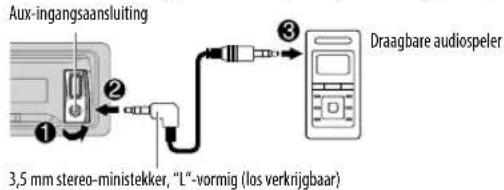

Starten van weergave

1 Verbind een draagbare audiospeler (los verkrijgbaar).

2 Druk herhaaldelijk op onx te kiezen.
3 Schakel de draagbare audiospeler in en start de weergave.

Instellen van de AUX-naam

Tijdens het luisteren aan een draagbare audiospeler die met het toestel is verbonden...
1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om [SYSTEM] te kiezen en druk verwolgens op de knop.
3 Draai de volumeknop om [ AUX NAME SET] te kiezen en druk cervolgens op de knop.
4 Draai de volumeknop om een keuze te make n druk verwolgens op de knop.

AUX(basisinstelling)/ DVD/PORTABLE/GAME/VIDEO/TV
5 Houd eringedrukt om te voltooien.

Druk op omhar het voorgaande instelonderdeel terug te keren.

DISPLAY-INSTELLINGEN

1 Druk op de volumeknop op [ FUNCTION] op te roepen.
2 Draai de volumeknop om [DISPLAY] te kiezen en druk verwolgens op de knop.
3 Draai de volumeregelaar om een keuze te make (zie de volgende tabel) en druk verwolgens op de knop.
4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.
5 Houd Aertingedrukt om te voltooien.

Druk op ombar het voorgaande instelonderdeel terug te keren.

Basisinstalling: XX

COLOR SELECT*1	VARIABLE SCAN CUSTOM R/G/B/ vooraf ingestelde kleuren*2: Kiezen van de gewenste Kleur voor de verlichting van toetsen en het display.
	Ukteuw eigenkleurSAMENstellen(wonneer[CUSTOM R/G/B]ofvooraf ingestelde kleuren*2isgekoen).De door u gemaakte kleur kan worden opgeslagen in [CUSTOM R/G/B].1Houd de volumeknop even ingedrukt om de gedetailleerde kleurinstelling te activeren.2Drukop▶/▶om de in te stellen kleur(R/G/B)te kiezen.3Draai de volumeknop om het niveau (0-9) in te stellen en drukervolgens op dedknop.
DIMMERON	:De verlichting van het display(en de toetsen*)wordt verzwakt.;OFF;Geannuleerd.
BRIGHTNESS 0	-31:Kiezen van gewenstehelderheitsniveauoor de displayverlichting(en de toetsen*1).
TEXT SCROLL AUTO	/ONCE:Kiezen voor het automatisch rollen van display-informatie of slechts eenmaal rollen.;OFF:Geannuleerd.

1 Voor de KMM-121Y
2 Vooraf ingestelde kleuren:RED1/RED2/RED3/ PURPLE1/ PURPLE2/PURPLE3/PURPLE4/ BLUE1/BLUE2/BLUE3/SKYBLUE1/SKYBLUE2/LIGHTBLUE/AQUA1/AQUA2/GREEN1/ GREEN2/GREEN3/YELLOWGREEN1/YELLOWGREEN2/YELLOW/ORANGE1/ORANGE2/ ORANGERED

AUDIO-INSTELLINGEN

Tijdens het luisteren maar een bron...

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om [AUDIO CONTROL] te kiezen en druk verwolgens op de knop.

Voor KMM-101RY kao doe bencrui KMM-101AY KMM-121Y

op AUD [AUDIO CONTROL] direct worden ingevoerd.

3 Draai de volumeregelaar om een keuze te make (zie de volgende tabel) en druk verwolgens op de knop.
4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen of geactiveerd.
5 Houd Eveningedrukt om te voltooien.

Druk op ombar het voorgaande instelonderdeel terug te keren.

Basisinstalling:XX

SUB-W LEVEL -15 tot +15(0)		Instellen van het subwooferuitgangsiveau.
BASS LEVEL -8 tot +8 (+6)		Instellen van het vast te leggeniveau voor iedere bron. (Kies alvorens de instelling te makeen eerst de gewenste bron.)
MID LEVEL -8 tot +8 (+5)
TRE LEVEL -8 tot +8 (0)
EQ PRO
BASS ADJUST	BASS CTR FRQ	60/ 80/ 100/200 of 60HZ/80HZ/ 100HZ/ 200HZ Kiezen van de middenfrequentie.
	BASS LEVEL -8	tot +8(+6):Instellen van hetiveau.
	BASS Q FACTOR 1.00 / 1.25/ 1.50/2.00: Instellen van de kwaliteitsfactor.
	BASS EXTEND	ON: Activeren van verlangde lage tonen.; OFF: Geannuleerd.
MID ADJUST	MID CTR FRQ	0.5K/ 1.0K/ 1.5K/2.5K of 0.5KHZ/ 1.0KHZ/ 1.5KHZ/ 2.5KHZ Kiezen van de middenfrequentie.
	MID LEVEL	-8 tot +8(+5): Instellen van hetiveau.
	MID Q FACTOR	0.75/ 1.00/ 1.25: Instellen van de kwaliteitsfactor.
TRE ADJUST	TRE CTR FRQ	10.0K/ 12.5K/ 15.0K/ 17.5Kof 10.0KHZ/ 12.5KHZ/ 15.0KHZ/ 17.5KHZ Kiezen van de middenfrequentie.
	TRE LEVEL	-8 tot +8(0): Instellen van hetiveau.

PRESET EQ	DRIVE EQ/TOP40/ POWERFUL/ ROCK/ POPS/EASY/JAZZ/NATURAL/USER: Kiezen van een geschiktte, vastgelegde equalizer voor het muziekgenre. (Kies [USER] voor gebruik van de aangepaste instellenen.)[DRIVE EQ]is een vooraf ingestelde equalizer waarmee het geluid van buiten de auto of het geluid van de banden worden gereduceerd.
BASS BOOST	LV1/LV2/LV3 of LEVEL1/LEVEL2/LEVEL3: Kiezen van het gewenste versterkingsniveau voor de lage tonen.; OFF: Geannuleerd.
LOUDNESS LV1	/ LV2of LEVEL1/ LEVEL2: Selecteren van de gewenste lage en hoge freugeteigden voor een goed-gebalanceerd geluid bij een laag volumeniveau.; OFF: Geannuleerd.
SUBWOOFER SET ON: Activeren van de subwooferuitgang. ; OFF: Geannuleerd.
LPF SUBWOOFER	THROUGH Alle signalen worden maar de subwoofer gestuurd.; 85HZ/ 120HZ/ 160HZ: Audiosignalen met lagere freugeteigden dan 85 Hz/ 120 Hz/ 160 Hz worden maar de subwoofer gestuurd.
SUB-W PHASE REVERSE (180°)/NORMAL(0°): Kiezen van de fase van de subwoofer in overeenstemming met de luidsprekerui tung vanoor een optimala geluid. (Alleen kiesbaar indien een andere instelling dan [THROUGH] is gekozen voor [LPF SUBWOOFER].)
FADER	R15tot F15(0): Instellen van het balans tussen dechter- en Voorliudspreker.
BALANCE	L15 tot R15(0): Instellen van de weergavebalans tussen de linker- en rechterluidspreker.
VOLUME OFFSET	Voor de AUX: -8 tot +8 (0); Voor overige bronnen: -8 tot 0. Vastleggen van de volume-aanpassing voor iedere bron. (Kies alvorens de instelling te makeer erst de gewenste bron.)
SOUND RECNSTR (Geluidreconstructie)	ON: Er worden een compensatie voor de hoge freiendie componenten gemaakt en de verhoginstijd van de golfvorming die met het comprimeren van audiodata verlenen gaat worden hersteld voor een realistisch geluid. ; OFF: Geannuleerd.

Algemen	Geen geluid.	• Stel het volume op het optimale niveau in. • Controleer de snoeren en verbindingen.
	"MISWIRING CHECK WIRING THEN PWR ON"verschijnt.	Schakel de stroom uit en controllerer of de aansluitingen van de luidsprekerdraden goed zijn geïsoleerd. Schakel de stroom weir in.
	"PROTECTING SEND SERVICE"verschijnt.	Breng het toestel maar de dichtstbijdijende reparatieservice.
	• Geen geluid. • Het toestel schakelt Niet in. • Informatie op het display is verkeerd.	Reinig de aansluitingen. (⇒2)
	Receiver werkt helemaal Niet.	Stel het toestel terug. (⇒3)
Radio	• Ontvangst van radio-uitzendingen is slecht. • Statische ruisijdens het luisterenঀar de radio.	• Sluit de antennne goed aan. • Trek de antennne volledig uit.
USB/Pod	"READING" blijft knippenen. Gebruik Niet te veellagen en mappen.
	Verstrekenrijk is Niet correct. Dit wordt veroorzaakt door de manier hoe bestanden zich opgenommen.
	Juste tekens worden Niet getoond (bijv. albumnaam).	Dit toestel kan uitsluitend hoofdletters, cijfers en een beperkt tantal symbolen tonen. Cyrilische hoofdletters kuren tevens worden getoond indien [РУСКИЙ] ias gekozen. (⇒4)
	"NA FILE"	Controleer dat de media geschikte audiobestanden heeft. (⇒11)
	"READ ERROR" Kopieer de bestanden en mappen opnieuw op het USB-apparaat. Indien het probleem hierdoor Niet werk opgelast, stel dan het USB-apparaat terug of Gebruik een ander USB-apparaat.
	"NO DEVICE" Sluit een USB-toestel aan en verander de bron opnieuw in USB.

Symptom Oplossing

USB, iPod	"COPY PRO" Er werk een bestand afgespeeld dat gegen kopieren is beveiligd.
	"NA DEVICE" Verbind een geschikt USB-apparaat en controllerer de verbindingen.
	"NO MUSIC" Verbind een USB-apparaat dat afspeelbare audiobestanden hareft.
	"iPod ERROR"	· Verbinder iPod weeR.
		·Stel de iPod terug.
Android	·Geen geluid tijdens weergave. ·Geluid worden alleen via Android apparaat uifgestuurd.	·Verbind het Android apparaat opnieuw. ·Met HAND MODE], start u een mediaplayerapp op het Android apparaat en start u vervolgens de weergave. ·Met HAND MODE], start u de huidige mediaplayerapp opnieuw of gebruikt u een andere mediaplayerapp. ·Start het Android apparaat opnieuw op. ·Indien het probleem nog nicht is opgelost, kan het Android apparaat het audiosignaal net maar het tostell leiden. (→11)
	Weergave is onmogelijk met [BROWSE MODE].	·Controller of de app KENWOOD MUSIC PLAY APP op het Android apparaat is geinstalleerd. (→7) ·Sluit het Android apparaat opnieuw aan en maak de vereiste instelleningen in [ANDROID SETUP]. (→7) ·Indien het probleem nog nicht is opgelost, ondersteunt het aangesloten Android apparaat [BROWSE MODE] net. (→11)
	"NO DEVICE" of "READING" blijft knipperen.	·Schakel de opties van de fabrikant op het Android apparaat uit. ·Verbind het Android apparaat opnieuw. ·Indien het probleem nog nicht is opgelost, ondersteunt het aangesloten Android apparaat [BROWSE MODE] net. (→11)
	Weergave wordt onderbroken of het geluid slaat over.	Schakel de energiebesparingsfunctie op het Android apparaat uit.
	"ANDROID ERROR" / "NA DEVICE"	·Verbind het Android apparaat opnieuw. ·Start het Android apparaat opnieuw op.

MEER INFORMATIE

Algemeen

Gedetailleerde informatie en opmerkingen over afspeelbare audiobestanden vindt u in de handleiding op de volgende website: www.kenwood.com/cs/ce/audiofile/

Afspeelbare bestanden

• Afspeelbaar audiobestand: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)

Bestandssysteme van afspeelhaar USB-toestel: FAT12, FAT16, FAT32

Zelfs als de audiobestanden aan de bovenstaande normen voldoen, hunnen zich möglichk Niet worden afgespeeld, afhankelijk van het soort media of apparaat en de omstandigheden.

Meer over USB-apparaten

• Dit toestel kan op USB-massaoplagapparatuur opgeslagen MP3/WMA/WAV/FLAC-bestanden afspelen.
• U kunt geen USB-apparaat via een USB-hub verbinden.
• Het verbinden met een kabel die langer dan 5m is, kan abnormale weergave tot gevolg hebben.
• Dit toestel herkent geen USB-apparaat dat een anderer voltage dan 5 V heeft en 1 A overschrijdt.

Meer over KENWOOD Music Editor Light en KENWOOD Music Control

• Dit toestel ondersteunt de KENWOOD Music Editor Light app voor pc en de Android™ app KENWOOD Music Control.
  Bij weergave van audiobestanden waaraan data zijn toeveoged met KENWOOD Music Editor Light of KENWOOD Music Control, kunt u audiobestanden opzoeken aan de hand het genre, artiest, album, playlist en liedjes of nummers.
• KENWOOD Music Editor Light en KENWOOD Music Control hunnen worden gedownload van de volgende website: www.kenwood.com/cs/ce/

• Dit toestel ondersteunt Android OS 4.1 en hoger.
• Bepaalde Android apparaten (met OS 4.1 en hoger) ondersteunen Android Open Accessory (AOA) 2.0 möglichn nicht volledig.
• Indien het Android apparaat zowel massa-opslagklasseapparatuur als AOA 2.0 ondersteunt, geeft dit toestel.altijd voorrang aan weergave via AOA 2.0.
• Ga voor meer informatie en de LASTe compatibilitietslijst waar: www.kenwood.com/cs/ce/

Dempen van het geluid bij ontvangst van een telefoontje

Verbind de MUTE draad middels een los verkrijgbare telefonaccessoire met uw telefoon. ( 13)

Al seen telefoongesprek binnenkomt, verschijnt "CALL". (Het audiosystem wird in de pauzestand gezet.)

• Druk op! SRchet geluid van het audiosystem te beluisterenijdens een telefoongespeck. "CALL" verdwijnt en de weergave van het audiosystem worden voortgezet.

"CALL" verdwijnt wanneer u het gesprekstopt. (De weergave van het audiosystem wordt hervat.)

Waarschuwing

• Dit toestel kan uitsluitend worden gebruikt in een auto met 12 Volt gelijktroom, negatieve aarding.
• Ontkoppel de negatieve pool van de accu alvorens te verbinden en monteren.
  Voorkom kortsluiting en sluit derhalve het accudraad (geel) en ontstekingsdraad (rood) Niet op het autochassis of de aardedraad (zwart) aan.
• Isoeleer Niet-aangesloten draden met isolatieband om kortsluiting te voorkomen.
  Aard dit toestel beslist op het autochassis na het monteren.

Let op

• Laat het monteren en verbinden voor de veilighheid door een vakman uitvoeren. Raadpleeg de auto-audiohandelaar.
• Installeer dit toestel in de console van uw voertuig. Raak de metalen onderdelen van dit toestel ne aanijdens en kort na het gebruik. Metalen onderdelen zoals de warmeafevoer en behuizing worden heet.
  Verbind draden van de luidspreker Niet met het autochassis, aardedraad (zwart) en sluit niet in series aan.
  Monteer het toestel met eenkleinere hoek dan 30^
• Indien de bedrangsdunbel van uw auto geen ontstekingsaansluiting heeft, moet u het ontstekingsdraad (rood) van de aansluiting verbinden met de aansluiting op de zekerkingbox van de auto die 12 Volt levert en door de contactsleutel worden in -e uitgeschakeld.
  Houd alle kabels en draden uit de buurt van metalen onderdelen die warmte afgeven.
• Controller na het installereren van het toestel of de remlichten, richtingaanwijzers, ruitenwissen enz. van de auto juist functioneren.
• Als de zekering is doorgebrand, controller dan eerst of de draden Niet het autochassis raken en verrang verrolgens de oude zekering door een nieuwe metdezelfde stroomsterke.

Basisprocedure

Haal de sleutel uit het contactslot en ontkoppel verwolgens de aansluiting van de auto-accu.
2 Verbind de draden juist.
Zie "Verbinden van draden".( 13)
3 Installeeer het toestel in de auto.
Zie "Installeren van het toestel (in-dashboard montage)".
4 Verbind de aansluiting van de auto-accu.
5 Stel het toestel terug. ( 3)

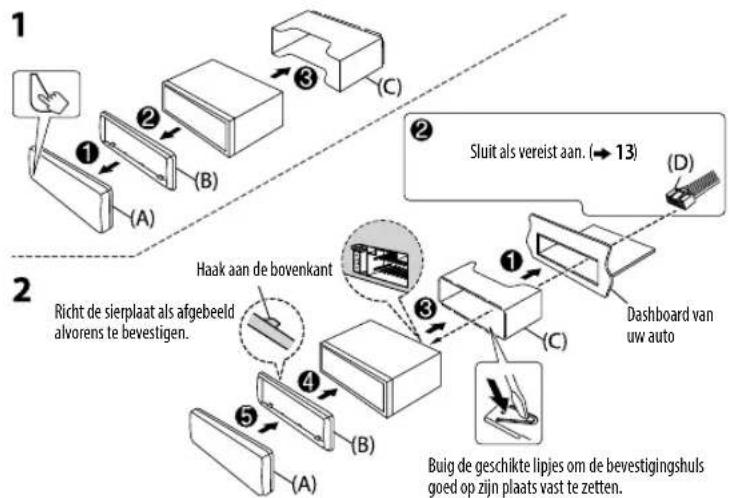

Installeren van het toestel (in-dashboard montage)

Verwijderen van het toestel

1 Verwijder het voorpaneel.
2 Haak de aanslagpen op de verwijdersleutels in de gaten aan beiden kanten van de sierplaat en trek maar u toe.
3 Steek de verwijdersleutels diep in de uitsparingen aan iedere kant en volg dan de pijlaanduidingen zoals rechts aufgebeld.

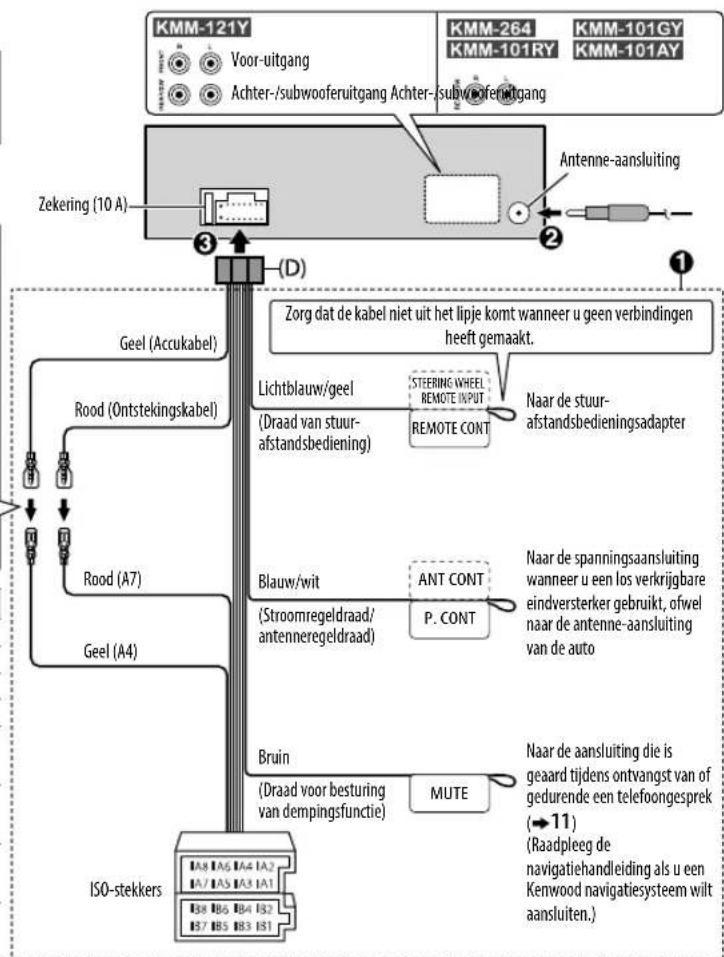

Verbinden van draden

Bij het verbinden met een externe versterker, moet u het aardedraad verbinden met het chassis van de auto om beschadiging van het toestel te voorkomen.

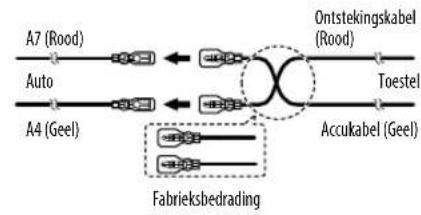

Verbinden van de ISO-stekkers met bepaalde VW/ Audi en Opel (Vauxhall) auto's

U moet mogelijk de bedrading van de bijgeleverde bedravingsbundel als hieronder afgebeeld wijzigen.

Pen	Kleur en functie
A4 Geel : Accu
A5 Blauw/wit : Spanningsregeling
A7 Rood : Contact (ACC)
A8 Zwart : Massaverbinding
B1	Paars ⊕ : Achterluidspreker (rechts)
B2	Paars/zwart ⊙
B3	Grijs ⊕ : Voorluidspreker (rechts)
B4	Grijs/zwart ⊙
B5	Wit ⊕ : Voorluidspreker (links)
B6	Wit/zwart ⊙
B7	Groen ⊕ : Achterluidspreker (links)
B8	Groen/zwart ⊙

Onderdelenlijst voor het installereren

(A) Voorpaneel

（×1）

(B) Sierplaat

（×1）

(C) Bevestigingshuls

（×1）

(E) Verwijdersleutel

（×2）

TECHNISCHE GEGEVENS

Tuner	FM Frequentiebereik 87,5 MHz — 108,0 MHz (50 kHz stap)
	Bruikbare gevoeligheid (S/R = 26 dB) 0,71 μV/75 Ω
	Onderdrukkingsgevoeligheid 2,0 μV/75 Ω(DIN S/R = 46 dB)
	Frequentieweergave (±3 dB) 30 Hz — 15 kHz
	Signaal/ruisverhouding (MONO) 64 dB
	Stereoscheiding (1 kHz) 40 dB
	MW Frequentiebereik 531 kHz — 1 611 kHz (9 kHz stap)
	Bruikbare gevoeligheid (S/R = 20 dB) 28,2 μV
	LW Frequentiebereik 153 kHz — 279 kHz (9 kHz stap)
	Bruikbare gevoeligheid (S/R = 20 dB) 50 μV
USB	USB-standard USB 1.1, USB 2.0 (Volledige slenelheid)
	Bestandindeling FAT12/ 16/ 32
	Maximale toeoerstroom 5 V gelijkstroom --- 1 A
	Frequentieweergave (±1 dB) 20 Hz — 20 kHz
	Signaal/ruisverhouding (1 kHz) 105 dB
	Dynamisch bereik 90 dB
	Kanaalscheiding 85 dB
	MP3 decoding Conform MPEG-1/2 Audio Layer-3
	WMA-decoding Compatible met Windows Media Audio
	WAV-decoding RIFF waveform audioformataat (alleen lineair PCM)
	FLAC-decoding FLAC-bestanden

Audio	Maximaal uitgangsvermogen	\( {50}\mathrm{\;W} \times 4 \)
	Volledig bandbreedte-verbogen	\( {22}\mathrm{\;W} \times 4 \) (met minder dan \( 1\% \) THV)
	Luidsprekerimpedantie	\( {4\Omega } - {8\Omega } \)
	Toonbereik	Lage tonen\( {200}\mathrm{\;{Hz}} \pm 8\mathrm{\;{dB}} \)
		Middentonen\( {2.5}\mathrm{{kHz}} \pm 8\mathrm{\;{dB}} \)
		Hoge tonen\( {12},5\mathrm{{kHz}} \pm 8\mathrm{\;{dB}} \)
	Preout-niveau/belasting (USB)	\( {2500}\mathrm{{mV}}/{10}\mathrm{k}\Omega \)
	Preout-impedantie	\( \leq {600\Omega } \)
Aux	Frequentieweergave \( \left( {\pm 3\mathrm{\;{dB}}}\right) \)	\( {20}\mathrm{\;{Hz}} - {20}\mathrm{{kHz}} \)
	Maximale ingangsspanning	\( {1000}\mathrm{{mV}} \)
	Ingangsimpedantie	\( {30}\mathrm{k}\Omega \)
Algemeen	Bedrijfsvoltage	\( {14},4\mathrm{\;V}\left( {{10},5\mathrm{\;V} - {16}\mathrm{\;V}\text{toelaatbaar}}\right) \)
	Maximaal stroomverbruik	10 A
	Bedrijfstemperatuur	\( {0}^{ \circ }\mathrm{C} - + {40}^{ \circ }\mathrm{C} \)
	Installatie-afmetingen \( \left( {\mathrm{B} \times \mathrm{H} \times \mathrm{D}}\right) \)	\( {182}\mathrm{\;{mm}} \times {53}\mathrm{\;{mm}} \times {107}\mathrm{\;{mm}} \)
	Gewicht	0,61 kg

Zonder voorafgaande kennisgeving wijzigbaar.

INDICE PRIMA DELL'USO

PRIMA DELL'USO 2

FONDAMENTI 3

OPERAZIONI PRELIMINARI 3

RADIO 5
