BEDIENUNGSANLEITUNG KMM101GY KENWOOD

RÉGLAGES D’AFFICHAGE

INHALT VOR DER INBETRIEBNAHME

Warnung Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt. Vorsicht Lautstärkeeinstellung:

Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden.

Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden. Allgemeines:

Vermeiden Sie Verwendung des externen Geräts, wenn dieses das sichere Fahren behindern kann.

Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.

Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.

VOR DER INBETRIEBNAHME 2

GRUNDLAGEN 3 ERSTE SCHRITTE 3 RADIO 5 USB / iPod / ANDROID 6 AUX 8 DISPLAY-EINSTELLUNGEN 8 AUDIOEINSTELLUNGEN 9 FEHLERSUCHE 10 WEITERE INFORMATIONEN 11 EINBAU / ANSCHLUSS 12 TECHNISCHE DATEN 14 Wie Sie diese Anleitung lesen

Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende des erläutert.

Zur Erklärung des Displays wird in dieser Anleitung English verwendet.

] zeigt die gewählten Punkte an.

zeigt an, das Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind. Wartung Reinigung des Geräts: Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber. Reinigung des Steckverbinders: Die Frontblende abnehmen und den Anschluss sanft mit einem Wattetupfer oder Lappen reinigen, wobei darauf geachtet werden muss, die Anschlusskontakte nicht zu beschädigen. Anschluss (an der Rückseite der Frontblende) JS_KWD_KMM_264_EN_GE.indd 2JS_KWD_KMM_264_EN_GE.indd 2 9/12/2014 8:58:04 AM9/12/2014 8:58:04 AMData Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm)

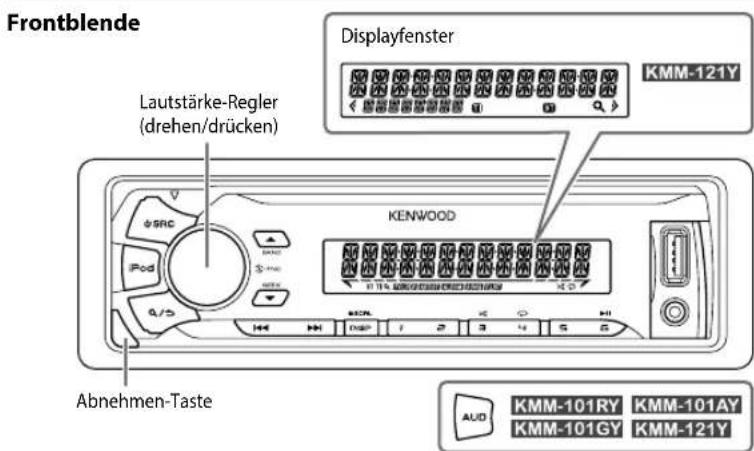

GRUNDLAGEN Zum Auf der Frontblende Einschalten Drücken Sie

Zum Ausschalten halten Sie die Taste gedrückt. Einstellen der Lautstärke Drehen Sie den Lautstärke-Regler. Quelle auswählen Drücken Sie wiederholt.

• Bei : Drücken Sie iPod, um die iPod-Quelle direkt zu wählen. Ändern der Display- Information Drücken Sie wiederholt.

Halten Sie die Taste gedrückt, um die Display-Informationen zu scrollen. Frontblende RücksetzenAnbringen Abnehmen ERSTE SCHRITTE Wählen Sie die Anzeigesprache und brechen Sie die Demonstration ab Wenn Sie die Stromversorgung einschalten (nach dem Rücksetzen des Geräts), erscheint folgende Anzeige im Display: “SELLANGUAGE” “PRESS” “VOLUMEKNOB” 1 Drehen Sie den Lautstärke-Regler zum Wählen von [ ENG

(Englisch) oder [ RUS ] (Russisch), und drücken Sie dann den Regler.

ENG ] ist für das ursprüngliche Setup gewählt. Dann erscheint folgendes in der Anzeige: “CANCEL DEMO” “PRESS” “VOLUME KNOB”. 2 Drücken Sie den Lautstärke-Regler.

YES ] ist für das ursprüngliche Setup gewählt. 3 Drücken Sie den Lautstärke-Regler erneut. “DEMOOFF” erscheint. Stellen Sie die Uhr ein

Drücken Sie den Lautstärke-Regler, um auf [ FUNCTION ] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [ CLOCK

und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen von

CLOCK ADJUST ], und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Tag Stunde Minute 5 Drehen Sie den Lautstärke-Regler zum Wählen von

CLOCK FORMAT ], und drücken Sie dann den Regler.

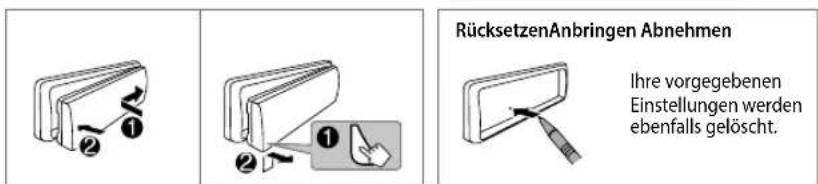

DEUTSCH Ihre vorgegebenen Einstellungen werden ebenfalls gelöscht. Lautstärke-Regler (drehen/drücken) Abnehmen-Taste Displayfenster JS_KWD_KMM_264_EN_GE.indd 3JS_KWD_KMM_264_EN_GE.indd 3 9/12/2014 8:58:05 AM9/12/2014 8:58:05 AM4 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) ERSTE SCHRITTE DISPLAY EASY MENU (Für )

:Sowohl die Anzeige als auch die Tastenbeleuchtung wechseln auf Weiß um, wenn

FUNCTION ] eingegeben wird.; OFF :Sowohl Anzeige als auch Tastenbeleuchtung bleiben als Farbe von [ COLOR SELECT

TUNER SETTING PRESET TYPE NORMAL :Speichert einen Sender für jede Sendespeichertaste in jedem Frequenzband (FM1/ FM2/ FM3/ MW/ LW).; MIX :Speichert einen Sender für jede Sendespeichertaste ungeachtet des Frequenzbands. SYSTEM KEY BEEP

:Aktiviert den Tastenberührungston.; OFF :Deaktiviert. SOURCE SELECT BUILT-IN AUX

:Aktiviert AUX in der Quellenwahl.; OFF :Deaktiviert. (

P-OFF WAIT Nur zutreffend, wenn der Demonstrationsmodus ausgeschaltet ist. Stellt die Zeitdauer ein, bis das Gerät automatisch ausschaltet (im Standby-Modus), um Batteriestrom zu sparen. 20M : 20 Minutes ; 40M : 40 Minutes ; 60M : 60Minutes;

UPDATE SYSTEM F/W UP xx.xx YES :Startet die Aktualisierung der Firmware.;

:Bricht ab (Aktualisierung wird nicht ausgeführt). Einzelheiten darüber, wie Sie die Firmware aktualisieren können, siehe: www.kenwood.com/cs/ce/ CLOCK CLOCK DISPLAY

:Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird.; OFF :Hebt auf. ENGLISH Die gewählte Sprache wird als Anzeigesprache für das [ FUNCTION ]-Menü und die Tag- Information (Ordnername, Dateiname, Songtitel, Interpretenname, Albumname) verwendet, wo zutreffend.

6 Drehen Sie den Lautstärke-Regler zum Wählen von [ 12H ] oder [ 24H

und drücken Sie dann den Regler. 7 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . (Bei / / / ) Während der Uhr-Anzeigebildschirm erscheint... Halten Sie gedrückt, um den Uhreinstellmodus direkt einzuschalten. Dann führen Sie Schritt

zum Einstellen der Uhr aus. Festlegen der Anfangseinstellungen

Drücken Sie , um auf STANDBY zu schalten. 2 Drücken Sie den Lautstärke-Regler, um auf [ FUNCTION ] zu schalten. Für / / / wird durch Drücken von AUD die Eingabe [ AUDIO CONTROL ] direkt vorgenommen. 3 Drehen Sie den Lautstärke-Regler, um eine Auswahl zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 5 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Standard:

SUBWOOFER : Wählt, ob hintere Lautsprecher oder ein Subwoofer an die Line-Out-Buchsen an der Rückseite angeschlossen sind (über einen externen Verstärker).

OEM : Auswahl entsprechend der Lautsprechergröße (5 Zoll oder 4 Zoll, 6×9 Zoll oder 6 Zoll) oder OEM-Lautsprechern für optimale Leistung.

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) RADIO Suche nach einem Sender

Drücken Sie wiederholt zum Wählen von TUNER. 2 Drücken Sie wiederholt, um FM1/ FM2/ FM3/ MW/ LW zu wählen. 3 Drücken Sie S/T, um einen Sender zu suchen.

Zum Ändern des Suchverfahrens für

: Drücken Sie wiederholt. AUTO1 : Sucht automatisch nach einem Sender. AUTO2 : Suchen Sie nach einem Festsender. MANUAL : Sucht manuell nach einem Sender.

Zum Speichern eines Senders: Halten Sie eine der Zifferntasten (

Zum Auswählen eines gespeicherten Senders: Drücken Sie eine der Zifferntasten (

Andere Einstellungen

Drücken Sie den Lautstärke-Regler, um auf

FUNCTION ] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um eine Auswahl zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

: Sucht nur Sender mit gutem Empfang. ; OFF : Hebt auf.

Die vorgenommenen Einstellungen gelten nur für die gewählte Quelle/den gewählten Sender. Wenn Sie die Quelle/den Sender gewechselt haben, müssen Sie die Einstellungen erneut vornehmen. AUTO MEMORY YES :Beginnt automatisch die Speicherung von 6 Sendern mit gutem Empfang.;

Nur wählbar, wenn [ NORMAL ] für [ PRESET TYPE ] gewählt ist. (

:Verbessern Sie den FM (UKW)-Empfang (aber der Stereoeffekt kann verloren gehen).; OFF :Hebt auf.

:Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar. ; OFF :Hebt auf. REGIONAL ON : Schaltet auf einen anderen Sender in der spezifischen Region nur mit der “AF”-Steuerung.; OFF :Hebt auf.

: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen besseren Empfang aufweist, falls der aktuelle Empfang schlecht ist.; OFF :Hebt auf. TI ON : Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar (“TI” leuchtet auf).; OFF :Hebt auf. PTY SEARCH Drücken Sie den Lautstärke-Regler zum Einschalten der PTY-Sprachauswahl. Drehen Sie den Lautstärke-Regler zum Wählen der PTY-Sprache ( ENGLISH

GERMAN ), und drücken Sie dann den Regler. Wählt den verfügbaren Programmtyp (siehe Folgendes), und drücken Sie dann S/T zum Starten. CLOCK TIME SYNC

:Synchronisiert die Zeit des Geräts mit der Radio Data System-Senderzeit.; OFF :Hebt auf.

PTY SEARCH ] ist nur wählbar, wenn der Wellenbereich FM1/ FM2/ FM3 ist.

Verfügbare Programmart: SPEECH

OTHER M (Musik), JAZZ

FOLK M (Musik) Das Gerät sucht den Programmtyp, der unter [ SPEECH ] oder [ MUSIC ] kategorisiert ist, wenn gewählt.

Wenn die Lautstärke während des Empfangs von Verkehrsinformationen, Alarm oder Nachrichtensendungen eingestellt wird, wird die eingestellte Lautstärke automatisch gespeichert. Wird die Verkehrsfunk-Funktion, der Alarm oder die Nachrichtensendung das nächste Mal aufgerufen, wird diese Einstellung übernommen. JS_KWD_KMM_264_EN_GE.indd 5JS_KWD_KMM_264_EN_GE.indd 5 9/12/2014 8:58:06 AM9/12/2014 8:58:06 AM6 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) USB / iPod / ANDROID Starten Sie die Wiedergabe Die Quelle schaltet automatisch um, und die Wiedergabe startet.

Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen. Zum Auf der Frontblende Wiedergabe / Pause Drücken Sie . Vorspulen / Rückspulen

Halten Sie S/T gedrückt. Auswählen einer Datei Drücken Sie S/T. Auswählen eines Ordners

Drücken Sie J/K. Wiederholte Wiedergabe

Drücken Sie wiederholt. FILE REPEAT

Drücken Sie wiederholt. FOLDER RANDOM

RANDOM OFF : MP3/WMA/WAV/FLAC-Datei, KME Light/ KMC-Datei, iPod oder ANDROID Halten Sie die gedrückt, um ALL RANDOM zu wählen. Wählen Sie den Steuermodus Während iPod als Quelle gewählt ist, halten Sie iPod gedrückt. MODE ON : Steuerung vom iPod

MODE OFF : Steuerung vom Gerät Während die ANDROID-Quelle gewählt ist

Wählen Sie das Musiklaufwerk

Drücken Sie 5 wiederholt. Die gespeicherten Songs werden dann wiedergegeben.

Wählen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse).

Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken. USB-Eingangsterminal CA-U1EX (max.: 500mA) (optionales Zubehörteil) Micro-USB 2.0-Kabel

(im Handel erhältlich) KCA-iP102 / KCA-iP103 (optionales Zubehör)

oder Zubehörkabel von iPod/iPhone

Wenn ein Android-Gerät angeschlossen wird, wird “Press [VIEW] to install KENWOOD MUSIC PLAY APP” angezeigt. Gehen Sie zur Installation der Anwendung gemäß den Anweisungen vor. Sie können auch vor dem Verbinden die neueste Version der KENWOOD MUSIC PLAY-Anwendung auf Ihrem Android-Gerät installieren. (

Bei ANDROID: Trifft nur zu, wenn [ BROWSE MODE ] gewählt ist. ( [ ANDROID SETUP

Nur für MP3/WMA/WAV/FLAC-Dateien. Dies funktioniert nicht bei iPod/ ANDROID.

Bei iPod/ ANDROID: Trifft nur zu, wenn [ MODE OFF

BROWSE MODE ] gewählt ist.

Sie können weiterhin Wiedergabe/Pause, Dateisuche, Vorspulen oder Zurückspulen von Dateien vom Gerät steuern. Auswählen einer Datei aus einem Ordner/einer Liste

Drücken Sie . 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/einer Liste, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler. Schnellsuche Wenn Sie viele Dateien haben, können Sie diese schnell durchsuchen. Für USB (für KME Light/ KMC-Dateien): Drücken Sie

, um mit einem vorgegebenen Überspringen-Suchverhältnis zu suchen. (

gedrückt, um mit einem Verhältnis von 10

• Gilt nicht für MP3/WMA/WAV/FLAC-Dateien. Bei iPod: Sie können eine Datei anhand des Anfangsbuchstabens suchen. Drehen Sie den Lautstärke-Regler schnell für Zeichensuche. Drehen Sie den Lautstärke-Regler zum Wählen des Buchstabens. Um nach einem anderen Zeichen als die Buchstaben A bis Z oder die Zahlen 0 bis 9 zu suchen, geben Sie nur “

, um auf die Eingabeposition umzuschalten.

• Sie können bis zu 3 Zeichen eingeben. Drücken Sie den Lautstärke-Regler zum Starten der Suche.

Zum Zurückkehren zum Grundordner / ersten Datei / Top-Menü drücken

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .

Zum Abbrechen halten Sie gedrückt.

Beim iPod nur gültig, wenn [ MODE OFF ] gewählt ist. (

Beim ANDROID nur gültig, wenn [ BROWSE MODE ] gewählt ist. ( [ ANDROID SETUP

Hören Sie TuneIn Radio/ TuneIn Radio Pro/ Aupeo (für ) Beim Hören von TuneIn Radio, TuneIn Radio Pro oder Aupeo schließen Sie das iPod/iPhone am USB-Eingang des Geräts an.

Das Gerät gibt den Ton von diesen Anwendungen aus. Andere Einstellungen

Drücken Sie den Lautstärke-Regler, um auf [ FUNCTION ] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um eine Auswahl zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Standard:

ANDROID SETUP BROWSE MODE : Steuerung vom Gerät (mit KENWOOD MUSIC PLAY-Anwendung).; HAND MODE :Steuerung anderer Media Player Anwendungen vom Android-Gerät (ohne Verwendung der KENWOOD MUSIC PLAY-Anwendung). Sie können aber weiterhin Wiedergabe/ Pause und Datei-Überspringen vom Gerät steuern. USB

MUSIC DRIVE DRIVE CHANGE

:Das nächste Laufwerk ([ DRIVE 1 ] bis [ DRIVE 5

wird automatisch gewählt, und die Wiedergabe startet. Wiederholen Sie Schritt

, um die folgenden Laufwerke zu wählen. SKIP SEARCH 0.5%

10% : Beim Hören von iPod, ANDROID oder KME Light/ KMC-Datei wird das Überspringen-Suchverhältnis für alle Dateien gewählt. JS_KWD_KMM_264_EN_GE.indd 7JS_KWD_KMM_264_EN_GE.indd 7 9/12/2014 8:58:07 AM9/12/2014 8:58:07 AM8 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) AUX Vorbereitung: Wählen Sie [

] für [ BUILT-IN AUX

Beginnen Sie zu hören

Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an.

2 Drücken Sie wiederholt zum Wählen von AUX. 3 Schalten Sie den tragbaren Audioplayer ein und starten Sie die Wiedergabe. Den AUX-Namen einstellen Beim Hören eines am Gerät angeschlossenen tragbaren Audio-Players... 1 Drücken Sie den Lautstärke-Regler, um auf [ FUNCTION ] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [ SYSTEM ], und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen von [

], und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler, um eine Auswahl zu treffen, und drücken Sie dann den Regler. AUX (Standard)/ DVD

5 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Auxiliary-Eingabebuchse Tragbarer Audioplayer 3,5-mm-Stereo-Ministecker mit “L”-förmigem Anschluss (im Handel erhältlich) DISPLAY-EINSTELLUNGEN 1 Drücken Sie den Lautstärke-Regler, um auf [ FUNCTION ] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [ DISPLAY ], und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler, um eine Auswahl zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 5 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Standard:

: Wählt Ihre bevorzugte Display- und Tasten-Beleuchtungsfarbe. Sie können Ihre eigene Farbe erzeugen (wenn [

] oder Vorgabefarben*

gewählt ist). Die erzeugte Farbe kann unter [

] gespeichert werden.

Halten Sie den Lautstärke-Regler gedrückt, um auf Detail-Farbabstimmung zu schalten.

) zum Anpassen zu wählen.

Drehen Sie den Lautstärke-Regler, um den Pegel einzustellen (

), und drücken Sie dann den Regler. DIMMER ON :Blendet die Displaybeleuchtung (und Tastenbeleuchtung*

) ab.; OFF :Hebt auf. BRIGHTNESS 0

: Wählt Ihre bevorzugten Helligkeitsstufe für Displaybeleuchtung (und Tastenbeleuchtung*

ONCE :Wählt automatisches Scrollen der Displayinformationen, oder einmaliges Scrollen.; OFF :Hebt auf.

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) AUDIOEINSTELLUNGEN Während des Hörens einer Tonquelle... 1 Drücken Sie den Lautstärke-Regler, um auf [ FUNCTION ] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [ AUDIO CONTROL ], und drücken Sie dann den Regler. Für / / / wird durch Drücken von AUD die Eingabe [ AUDIO CONTROL ] direkt vorgenommen. 3 Drehen Sie den Lautstärke-Regler, um eine Auswahl zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 5 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Standard:

SUB-W LEVEL –15 bis +15

Stellt den Subwoofer-Ausgangspegel ein. BASS LEVEL –8 bis

Stellt den Pegel zum Speichern für jede Quelle ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.) MID LEVEL –8 bis

200HZ : Wählt die Mittenfrequenz. BASS LEVEL –8 bis

):Stellt den Pegel ein.

:Stellt den Qualitätsfaktor ein.

:Schaltet den erweiterten Bass ein.; OFF :Hebt auf. MID ADJUST

2.5KHZ :Wählt die Mittenfrequenz. MID LEVEL –8 bis

):Stellt den Pegel ein.

:Stellt den Qualitätsfaktor ein. TRE ADJUST

17.5KHZ :Wählt die Mittenfrequenz. TRE LEVEL –8 bis

):Stellt den Pegel ein.

USER :Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist. (Wählen Sie [ USER ], um die benutzerangepassten Einstellungen zu verwenden.)

DRIVE EQ ] ist ein Programm-Equalizer, der Außengeräusche oder Fahrgeräusche von den Reifen verringert.

LEVEL3 :Wählt Ihren bevorzugten Bass-Boost-Pegel.; OFF :Hebt auf. LOUDNESS LV1

LEVEL2 :Wählt Ihre bevorzugten niedrigen und hohen Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten.; OFF :Hebt auf.

:Schaltet den Subwoofer-Ausgang ein.; OFF :Hebt auf.

LPF SUBWOOFER THROUGH

:Alle Signale werden zum Subwoofer gesendet.; 85HZ

160HZ :Audiosignale mit niedrigeren Frequenzen als 85Hz/ 120Hz/ 160Hz werden zum Subwoofer geleitet.

(180°)/ NORMAL (0°):Wählt die Phase des Subwoofer-Ausgangs so, dass sie dem Lautsprecher-Ausgang für optimale Leistung entspricht. (Nur wählbar, wenn eine andere Einstellung als [ THROUGH ] für [ LPF SUBWOOFER ] gewählt ist.) FADER R15 bis F15

):Stellt die Balance zwischen hinterem und vorderem Lautsprecherausgang ein. BALANCE L15 bis R15

):Stellen Sie die Ausgangsbalance zwischen linken und rechten Lautsprechern ein. VOLUME OFFSET Bei AUX:

) ; Für andere Quellen:

:Speichert die Lautstärkepegeleinstellung jeder Quelle als Vorwahl. (Vor der Einstellung wählen Sie eine anzupassende Quelle aus.) SOUND RECNSTR (Klangrekonstruktion)

:Erzeugt realistischen Klang, indem die Hochfrequenzkomponenten kompensiert und die Anstiegszeit der Wellenform, die bei der Audiodaten-Kompression verloren gehen, wiederhergestellt werden.; OFF :Hebt auf.

SUB-W PHASE ] ist nur wählbar, wenn [ SWITCH PREOUT ] auf [ SUB-W ] oder [ SUBWOOFER ] gestellt ist. (

SUB-W PHASE ] ist nur wählbar, wenn

SUBWOOFER SET ] auf [

] gestellt ist. JS_KWD_KMM_264_EN_GE.indd 9JS_KWD_KMM_264_EN_GE.indd 9 9/12/2014 8:58:07 AM9/12/2014 8:58:07 AM10 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) FEHLERSUCHE Symptom Abhilfe Allgemeines Es wird kein Ton gehört.

Die Lautstärke auf den optimalen Pegel einstellen.

Prüfen Sie die Kabel und Verbindungen.

“MISWIRING CHECK WIRING THEN

PWR ON” erscheint. Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Lautsprecherdrähte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.

“PROTECTING SEND SERVICE”

erscheint. Reichen Sie die Einheit beim nächsten Kundendienstzentrum ein.

Es wird kein Ton gehört.

Einheit schaltet nicht ein.

Die im Display gezeigte Information ist falsch. Reinigen Sie die Anschlüsse. (

Das Gerät funktioniert überhaupt nicht. Setzen Sie das Gerät zurück. (

Der Radioempfang ist schlecht.

Statikrauschen beim Radiohören.

Schließen Sie das Antennenkabel fest an.

Ziehen Sie die Antenne vollständig heraus. USB / iPod “READING” blinkt weiter. Verwenden Sie nicht zu viele Hierarchie-Ebenen oder Ordner. Verflossene Spielzeit ist nicht richtig. Dies liegt daran, wie die Dateien aufgezeichnet sind. Richtige Zeichen werden nicht angezeigt (z.B. Albumname). Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anzeigen. Kyrillische Großbuchstaben können auch angezeigt werden, wenn [

“NA FILE” Achten Sie darauf, dass der Datenträger unterstützte Audiodateien enthält. (

“READ ERROR” Kopieren Sie die Dateien und Ordner erneut auf das USB-Gerät. Wenn dadurch das Problem nicht gelöst wird, setzen Sie das USB-Gerät zurück oder verwenden Sie ein anderes USB-Gerät. “NO DEVICE” Schließen Sie ein USB-Gerät an und schalten Sie die Quelle erneut zu USB um. Symptom Abhilfe USB / iPod “COPY PRO” Eine kopiergeschützte Datei wird wiedergegeben. “NA DEVICE” Schließen Sie ein unterstütztes USB-Gerät an und prüfen Sie die Anschlüsse. “NO MUSIC” Schließen Sie ein USB-Gerät an, das abspielbare Audiodateien enthält. “iPod ERROR”

Erneutes Anschließen des iPod.

Setzen Sie den iPod erneut zurück. ANDROID

Bei Wiedergabe wird kein Ton gehört.

Ton wird nur vom Android- Gerät ausgegeben.

Verbinden Sie das Android-Gerät neu.

Während der [ HAND MODE ] eingestellt ist, starten Sie eine Media Player Anwendung auf dem Android-Gerät und starten Sie die Wiedergabe.

Während der [ HAND MODE ] eingestellt ist, starten Sie die aktuelle Media Player Anwendung erneut oder verwenden Sie eine andere Media Player Anwendung.

Starten Sie das Android-Gerät neu.

Wenn dadurch das Problem nicht gelöst wird, kann das angeschlossene Android-Gerät nicht das Audiosignal zur Einheit leiten.

Bei [ BROWSE MODE ] ist Wiedergabe unmöglich.

Stellen Sie sicher, dass KENWOOD MUSIC PLAYER APP im Android- Gerät installiert ist. (

Schließen Sie das Android-Gerät erneut an und nehmen Sie die richtigen Einstellungen in [ ANDROID SETUP ] vor. (

Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht [ BROWSE MODE

“NO DEVICE” oder “READING” blinkt weiter.

Schalten Sie die Entwickler-Optionen am Android-Gerät aus.

Verbinden Sie das Android-Gerät neu.

Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht [ BROWSE MODE

Die Wiedergabe ist unterbrochen oder es treten Aussetzer im Ton auf. Schalten Sie den Stromsparmodus am Android-Gerät aus.

Verbinden Sie das Android-Gerät neu.

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) WEITERE INFORMATIONEN Allgemeines Detailinformationen und Hinweise über abspielbare Audiodateien werden im Online-Handbuch auf der folgenden Website gegeben: www.kenwood.com/cs/ce/audiofile/ Abspielbare Dateien

Wiederzugebende Audiodateien: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)

Mögliche Dateisysteme auf USB-Geräten: FAT12, FAT16, FAT32 Auch wenn Audiodateien den oben aufgeführten Standards entsprechen, kann das Abspielen unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein. Wissenswertes über USB-Geräte

Diese Einheit kann MP3/WMA/WAV/FLAC-Dateien abspielen, die auf einem USB-Massenspeichergerät gespeichert sind.

Sie können ein USB-Gerät nicht über einen USB-Hub anschließen.

Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.

Diese Einheit kann nicht ein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1 A erkennen. Wissenwertes über KENWOOD Music Editor Light und KENWOOD Music Control

Diese Einheit unterstützt die PC-Anwendung KENWOOD Music Editor Light und die Android™-Anwendung KENWOOD Music Control.

Wenn Sie Audiodateien mit hinzugefügten Song-Daten mit dem KENWOOD Music Editor Light oder KENWOOD Music Control abspielen, können Sie Audiodateien nach Genres, Interpreten, Alben, Wiedergabelisten und Musikstücken durchsuchen.

KENWOOD Music Editor Light und KENWOOD Music Control sind auf der folgenden Website erhältlich: www.kenwood.com/cs/ce/ Wissenswertes über iPod/iPhone Made for

Für die neueste Kompatibilitätsliste und Software-Versionen des iPhone/iPod siehe: www.kenwood.com/cs/ce/ipod

Sie können den iPod nicht bedienen, wenn “KENWOOD” oder “ ” auf dem iPod angezeigt wird. Wissenswertes über Android-Geräte

Diese Einheit unterstützt Android OS 4.1 und höher.

Manche Android-Geräte (mit OS 4.1 und höher) unterstützen möglicherweise Android Open Accessory (AOA) 2.0 nicht vollständig.

Wenn das Android-Gerät sowohl Massenspeicherklasse-Gerät als auch AOA 2.0 unterstützt, hat diese Einheit immer Wiedergabe über AOA 2.0 als Vorrang.

Für weitere Informationen und die neueste Liste zur Kompatibilität siehe: www.kenwood.com/cs/ce/ Stummschaltung beim Empfang eines Telefonanrufs Schließen Sie die MUTE-Leitung an Ihr Telefon mit einem im Handel erhältlichen Telefonzubehör an. (

Wenn ein Anruf ankommt, wird “CALL” angezeigt. (Die Audiowiedergabe wird unterbrochen.)

Um die Audioanlage auch während eines Anrufs zu hören, drücken Sie . “CALL” verschwindet und die Wiedergabe vom Audiosystem wird fortgesetzt. Wenn der Anruf endet, verschwindet “CALL”. (Die Audiowiedergabe wird fortgesetzt.) JS_KWD_KMM_264_EN_GE.indd 11JS_KWD_KMM_264_EN_GE.indd 11 9/12/2014 8:58:08 AM9/12/2014 8:58:08 AM12 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) EINBAU / ANSCHLUSS Warnung

Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden.

Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab.

Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden.

Isolieren Sie nicht angeschlossene Kabel mit Vinylband, um einen Kurzschluss zu vermeiden.

Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird. Vorsicht

Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.

Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß.

Verbinden Sie nicht die

-Drähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen sie parallel an.

Montieren Sie das Gerät mit einem Winkel von weniger als 30°.

Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.

Halten Sie alle Kabel von hitzeableitenden Metallteilen fern.

Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.

Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße. Grundlegendes Verfahren

Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den [-Pol der Autobatterie ab. 2 Schließen Sie die Kabel richtig an. Siehe Verdrahtungsanschluss. (

3 Bauen Sie das Autoradio in Ihrem Fahrzeug ein. Siehe Einbau der Einheit (Einbau im Armaturenbrett). 4 Schließen Sie die [-Klemme der Autobatterie an. 5 Setzen Sie das Gerät zurück. (

Führen Sie die erforderliche Verkabelung aus. (

Armaturenbrett Ihres Autos Biegen Sie die entsprechenden Metalllaschen, um die Einbauhalterung sicher festzuhalten. Entfernen der Einheit

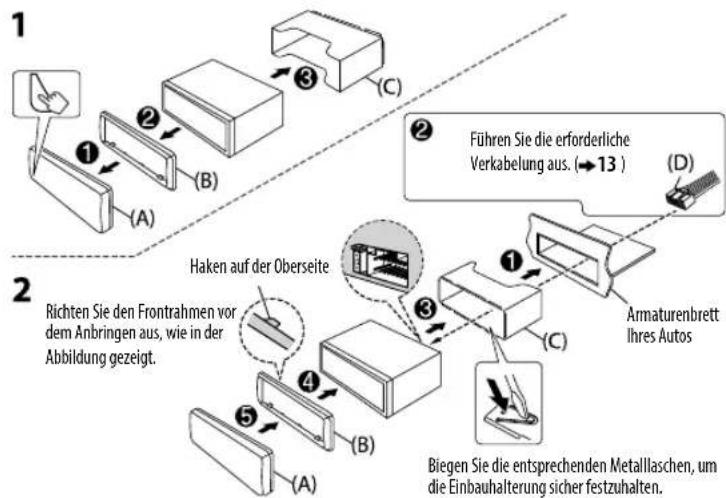

Nehmen Sie die Frontblende ab. 2 Passen Sie die Vorsprünge an den Ausziehschlüsseln an beiden Seiten des Frontrahmens ein und ziehen Sie ihn heraus. 3 Setzen Sie die Ausziehschlüssel tief in die Schlitze an jeder Seite ein und folgen dann den mit Pfeil gekennzeichneten Anweisungen wie rechts gezeigt. Einbau der Einheit (Einbau im Armaturenbrett) Haken auf der Oberseite Richten Sie den Frontrahmen vor dem Anbringen aus, wie in der Abbildung gezeigt. JS_KWD_KMM_264_EN_GE.indd 12JS_KWD_KMM_264_EN_GE.indd 12 9/12/2014 8:58:08 AM9/12/2014 8:58:08 AMDEUTSCH

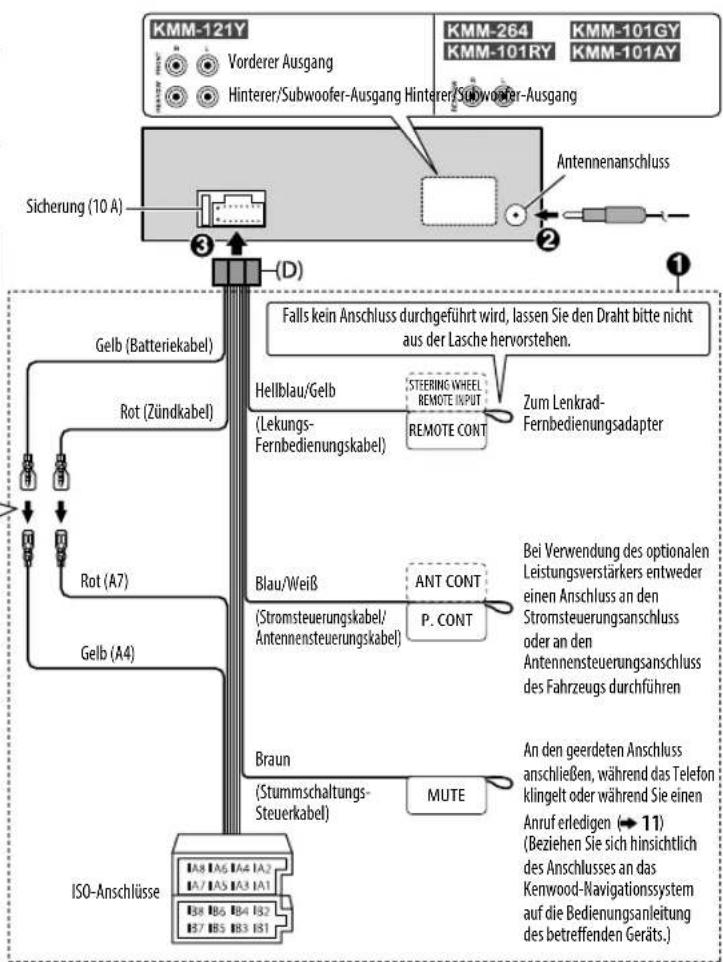

P. CONT ANT CONT MUTE Teileliste für den Einbau (A) Frontblende Verdrahtungsanschluss (C) Einbauhalterung (B) Frontrahmen (D) Kabelbaum (E) Ausziehschlüssel Sicherung (10 A) Hinterer/Subwoofer-Ausgang Hinterer/Subwoofer-Ausgang Vorderer Ausgang Antennenanschluss Hellblau/Gelb (Lekungs- Fernbedienungskabel) Zum Lenkrad- Fernbedienungsadapter Blau/Weiß (Stromsteuerungskabel/ Antennensteuerungskabel) Braun (Stummschaltungs- Steuerkabel) Bei Verwendung des optionalen Leistungsverstärkers entweder einen Anschluss an den Stromsteuerungsanschluss oder an den Antennensteuerungsanschluss des Fahrzeugs durchführen An den geerdeten Anschluss anschließen, während das Telefon klingelt oder während Sie einen Anruf erledigen

(Beziehen Sie sich hinsichtlich des Anschlusses an das Kenwood-Navigationssystem auf die Bedienungsanleitung des betreffenden Geräts.) Gelb (A4) Rot (Zündkabel) Rot (A7) Gelb (Batteriekabel) Stift Farbe und Funktion A4 Gelb : Batterie A5 Blau/Weiß : Stromsteuerung A7 Rot : Zündung (ACC) A8 Schwarz : Erdungsanschluss (Masse)

: Hinterer Lautsprecher (rechts)

: Vorderer Lautsprecher (rechts)

: Vorderer Lautsprecher (links)

: Hinterer Lautsprecher (links)

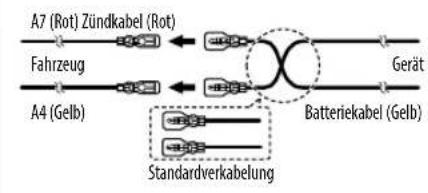

ISO-Anschlüsse Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel (Vauxhall) Automobile Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums modifizieren, wie unten gezeigt. Gerät Fahrzeug A7 (Rot) Zündkabel (Rot) A4 (Gelb) Standardverkabelung Batteriekabel (Gelb) Falls kein Anschluss durchgeführt wird, lassen Sie den Draht bitte nicht aus der Lasche hervorstehen. Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu vermeiden. JS_KWD_KMM_264_EN_GE.indd 13JS_KWD_KMM_264_EN_GE.indd 13 9/12/2014 8:58:08 AM9/12/2014 8:58:08 AM14 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) TECHNISCHE DATEN Tuner FM Frequenzbereich 87,5 MHz — 108,0 MHz (50 kHz-Abstimmschritte) Empfindlichkeit (Rauschabstand = 26dB) 0,71 V/75 Ω Empfindlichkeitsschwelle (DIN S/N = 46 dB) 2,0 V/75 Ω Frequenzgang (±3 dB) 30Hz — 15kHz Rauschabstand (MONO) 64 dB Kanaltrennung (1 kHz) 40 dB MW Frequenzbereich 531kHz — 1611kHz (9kHz-Abstimmschritte) Empfindlichkeit (Rauschabstand = 20dB) 28,2V LW Frequenzbereich 153kHz — 279kHz (9kHz-Abstimmschritte) Empfindlichkeit (Rauschabstand = 20dB) 50V USB USB Standard USB1.1, USB2.0 (Höchstgeschwindigkeit) Dateisystem FAT12/16/32 Maximaler Versorgungsstrom DC 5 V

Frequenzgang (±1 dB) 20 Hz — 20 kHz Rauschabstand (1kHz) 105 dB Dynamikbereich 90 dB Kanaltrennung 85 dB MP3-Decodierung Unterstützt MPEG-1/2 Audio Layer-3 WMA-Decodierung Unterstützt Windows Media Audio WAV-Decodierung RIFF-Wellenform-Audioformat (nur Linear PCM) FLAC-Decodierung FLAC-Dateien Audio Maximale Ausgangsleistung 50W×4 Volle Bandbreitenleistung 22W×4 (bei weniger als 1% Klirrfaktor) Lautsprecherimpedanz 4—8 Klangregler Bass 200Hz ±8 dB Mitten 2,5kHz ±8 dB Höhen 12,5kHz ±8 dB Vorverstärkerpegel / Last (USB) 2 500 mV/10k Vorverstärkungsimpedanz ≤600 Auxiliary Frequenzgang (±3 dB) 20Hz — 20kHz Maximaler Spannungseingang 1 000mV Eingangsimpedanz 30k Allgemeines Betriebsspannung 14,4 V (10,5 V — 16 V zulässig) Maximale Stromaufnahme 10A Betriebstemperaturbereich 0°C—+40°C Einbaumaße (B × H × T) 182mm×53mm×107mm Gewicht 0,61kg Änderungen ohne Vorankündigung bleiben vorbehalten. JS_KWD_KMM_264_EN_GE.indd 14JS_KWD_KMM_264_EN_GE.indd 14 9/12/2014 8:58:08 AM9/12/2014 8:58:08 AMLA
