Producttype	4/3/2-kanaals Power Amplifier
Merk	Kenwood
Model	KAC-8452

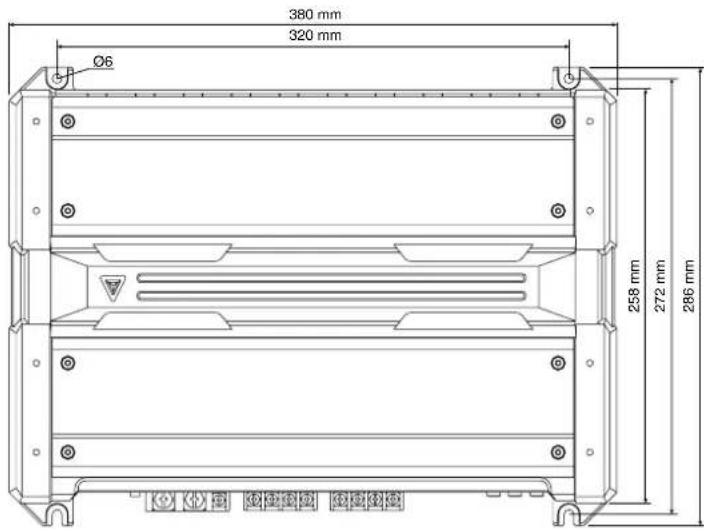

Afmetingen (B x H x D)	380 x 61 x 286 mm
Gewicht	5,8 kg
Bedrijfsspanning	14,4 V (11 – 16 V toegestaan)
Stroomverbruik	40 A
Maximaal uitgangsvermogen	800 W
Nominaal uitgangsvermogen (4 Ω, DIN 45324)	70 W × 4
Nominaal uitgangsvermogen (2 Ω, 1 kHz, 0,8 % vervorming)	100 W × 4
Nominaal uitgangsvermogen brug (4 Ω, 1 kHz, 0,8 % vervorming)	200 W × 2
Frequentiebereik (+0, -3 dB)	5 Hz – 50 kHz
Ingangsgevoeligheid	0,2 V – 5,0 V (instelbaar)
Ingangsimpedantie	10 kΩ
Ruisafstand	< 100 dB
Hoogdoorlaatfilter (A- en B-kanaal)	50 – 200 Hz, 12 dB/Oct., instelbaar
Laagdoorlaatfilter (B-kanaal)	50 – 200 Hz, 18 dB/Oct., instelbaar
Bass Boost (B-kanaal)	+6 dB bij 90 Hz, in-/uitschakelbaar
Zekering	40 A (smeltzekering)
Aansluitingen	Cinch-ingangen, luidsprekerpeelingang, line-out, schroefaansluitingen
Bedrijfsstanden	Stereo, Mono (brug), Tri-mode
Beveiligingsfuncties	Kortsluiting, oververhitting, gelijkstroom, onderspanning
Montageplaats	Kofferbak of onder stoel, goede ventilatie vereist
Reiniging	Zachte, droge of licht vochtige doek; geen oplosmiddelen
Inhoud van de verpakking	Gebruiksaanwijzing, montagemateriaal, inbussleutel

Veelgestelde vragen - KAC-8452 KENWOOD

Hoe sluit ik de Kenwood KAC-8452 aan op de autobatterij?

Gebruik een batterijkabel met een doorsnede van minimaal 8 mm² (AWG 8). Sluit de massakabel (GND) aan op een metalen deel van het autochassis dat verbonden is met de minpool van de batterij. Sluit de batterijkabel (BATT) rechtstreeks aan op de pluspool van de batterij, altijd met een beveiligingszekering (40 A) in de buurt van de batterij. Sluit de stuurleiding (P.CON) aan op de ACC-leiding van het voertuig of de remote-uitgang van de radio.

Welke luidsprekerimpedantie is geschikt voor de KAC-8452?

In de stereomodus moet de impedantie per kanaal minimaal 2 Ω zijn. Bij brugschakeling (mono) moet de impedantie minimaal 4 Ω zijn. Het nominale ingangsvermogen van de luidsprekers moet hoger zijn dan het maximale uitgangsvermogen van de versterker om schade te voorkomen.

Waarom brandt de POWER-indicator niet, ook al is de versterker ingeschakeld?

De beveiligingsfunctie is geactiveerd. Mogelijke oorzaken: kortsluiting in de luidsprekerkabels, luidsprekeruitgang met massa verbonden, oververhitting, of de massaverbinding van de versterker is niet correct. Controleer alle aansluitingen en los het probleem op. Na verhelping schakelt de versterker zichzelf automatisch weer in.

Hoe stel ik de hoogdoorlaat- en laagdoorlaatfilters correct in?

De FILTER-schakelaar op het A-kanaal kan op HPF worden gezet om lage frequenties te blokkeren (bijv. voor tweeters). Voor het B-kanaal zijn HPF, OFF of LPF beschikbaar. Stel de HPF FREQUENCY (50-200 Hz) en LPF FREQUENCY (50-200 Hz) in volgens de gewenste overgangsfrequentie. Bij LPF worden de uitgangen automatisch op mono (L+R) geschakeld – ideaal voor een subwoofer.

Kan ik de versterker in brugbedrijf (mono) gebruiken voor een subwoofer?

Ja, zet de OPERATION-schakelaar op MONO(Lch) en sluit de subwoofer aan op de LEFT (+) en RIGHT (-) aansluitingen van een kanaal. De impedantie van de subwoofer moet minimaal 4 Ω zijn. De BASS BOOST (alleen voor het B-kanaal) kan indien nodig worden ingeschakeld.

Het geluid is vervormd of zacht – waar ligt dat aan?

Controleer de ingangsgevoeligheid (INPUT SENSITIVITY): Draai de regelaar langzaam omhoog tot het geluid helder is. Bij een te hoge instelling ontstaat vervorming. Ook een verkeerde luidsprekerpolariteit (plus/min verwisseld) kan de geluidskwaliteit beïnvloeden. Let op correcte bedrading.

Kan ik de versterker tegelijkertijd met Cinch- en luidsprekerpeelingangen gebruiken?

Nee, sluit nooit beide ingangstypen tegelijk aan, omdat dit storingen of schade kan veroorzaken. Gebruik ofwel de LINE IN-aansluitingen (Cinch) of de SPEAKER LEVEL INPUT (voor apparaten zonder voorversterkeruitgang).

Hoe reinig ik de versterker correct?

Schakel het apparaat uit en reinig de behuizing met een zachte, droge doek. Gebruik bij hardnekkig vuil een doek licht bevochtigd met neutraal reinigingsmiddel. Geen verdunners, alcohol of agressieve oplosmiddelen – deze kunnen het oppervlak beschadigen.

Wat betekenen de bedrijfsstanden STEREO en MONO(Lch) op de OPERATION-schakelaar?

STEREO: De versterker werkt als een normale stereo-versterker. MONO(Lch): Alleen het linker ingangssignaal wordt versterkt en naar beide uitgangen gestuurd – dit wordt gebruikt voor de brugbedrijf (mono). De rechter ingang wordt genegeerd.

De versterker schakelt na enige tijd uit – wat is de oorzaak?

De oververhittingsbeveiliging is geactiveerd. De versterker wordt bij hoge belasting erg heet. Zorg ervoor dat hij op een goed geventileerde plaats is geïnstalleerd en niet wordt bedekt door voorwerpen. Laat hem afkoelen; na enkele minuten schakelt hij zichzelf automatisch weer in. Verlaag indien nodig het volume of verbeter de ventilatie.

GEBRUIKSAANWIJZING KAC-8452 KENWOOD

Voorkom persoonlijk letsel en/of brand en let derhalve op de volgende voorzorgen:

• Bij het verlengen van de kabels de accu of aarde moet u kabels gebruiken die voor gebruik in auto's zijn ontworpen of andere kabels met een doorsnede van tenminste 8 mm ^2 (AWG8) zodat de kabels niet worden aangetast of de isolatie van de kabels wordt beschadigd.
• Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.
• Schakel de spanning direkt uit en raadpleeg uw Kenwood handelaar indien er rook of een vreemde geur uit het toestel komt.
• Raak het toestel tijdens gebruik niet aan. Het toestel wordt namelijk heet en kan brandwonden veroorzaken indien u het aanraakt.

▲LET OP

Voorkom beschadiging van het toestel en let derhalve op de volgende voorzorgen:

• Kontroleer dat het toestel is aangesloten op een 12V gelijkstroombron met negatieve aarding.
• Open nooit de boven- of onderpanelen van het toestel.
• Installeer het toestel niet op plaatsen die aan het direkte zonlicht, hitte of extreme vochtigheid blootstaan. Vermijd tevens zeer stoffige plaatsen of plaatsen waar het toestel nat zou kunnen worden.
• Bij het vervangen van een zekering moet u altijd een nieuwe zekering van hetzelfde ampérage gebruiken. Het gebruik van een andere zekering veroorzaakt mogelijk een onjuiste werking van het toestel.
• Voorkom kortsluiting bij het vervangen van een zekering en ontkoppel derhalve eerst de bedradingsbundel.

OPMERKING

• Raadpleeg uw Kenwood handelaar indien u problemen of vragen over het installeren heeft.
• Raadpleeg uw Kenwood handelaar indien het toestel niet juist lijkt te functioneren.

Dit product wordt niet geïnstalleerd door de fabrikant van een voertuig op de productielijn, noch door de professionele invoerder van een voertuig in EU-lidstaten.

Batterij niet weggooien, maar inleveren als KCA.

Reinigen van het toestel

Veeg de ombouw indien deze vuil is met een siliconendoek of zachte droge doek schoon. Schakel wel eerst de spanning uit.

▲LET OP

Veeg het paneel niet schoon met een schurende doek of een doek die met vluchtige middelen zoals thinner en alcohol is bevochtigd. De afwerking van het paneel wordt hierdoor namelijk aangetast en/of de letters van de aanduidingen en indikators verdwijnen.

Voorkomen dat de accu leegloopt

Wanneer de eenheid wordt gebruik met het contactslot op ACC ON zonder de motor te starten, wordt de accu te zwaar belast. Gebruik de eenheid daarom met een draaiende motor.

Beveiligingsfunctie

Het beveiligingssysteem treedt onder de volgende omstandigheden in werking: Dit toestel beschikt over een beveiligingssysteem dat het toestel en de luidsprekers tegen diverse problemen beschermd. Indien de beschermingsfunktie wordt geaktiveerd, zal de POWER indikator doven en kan de versterker niet worden gebruikt.

• Een luidsprekersnoer wordt mogelijk kortgesloten.
• Indien de luidsprekeruitgangen in kontakt met de aarde komen.
• Indien het toestel niet juist funktioneert en een gelijkstroomsignaal naar de luidsprekeruitgangen wordt gestuurd.
• Wanneer de interne temperatuur hoog is en het toestel niet werkt.
• Indien een aardedraad van het middelste toestel (cassettereceiver, CD-receiver, etc.) of dit toestel niet op een metalen gedeelte van de auto dat in verbinding met de pool van de accu is aangesloten.

Bedrading

• Laat de accukabel voor deze eenheid rechtstreeks van de accu komen. Als de kabel wordt aangesloten op de bedrading van de auto, kunnen bijvoorbeeld de zekeringen doorslaan.
• Verbind een ruisonderdrukkingssnoer (los verkrijgbaar) met het spanningssnoer indien u ruis via de luidsprekers hoort wanneer de motor draait.
• Let op dat bij gebruik van de sluitring het draad niet direkt kontakt maakt met de rand van het ijzeren plaatje.
• Verbind de aardedraden met een metalen onderdeel van het chassis van de auto dat in verbinding met de min pool van de accu staat. Schakel de spanning niet aan (ON) indien de aardedraden niet zijn aangesloten.
• Installeer altijd een zekering in de voedingskabel in de buurt van de accu. De zekering moet dezelfde capaciteit (of iets meer) hebben als de zekering van de eenheid zelf.
• Gebruik voor de voedingskabel en aarding een type kabel (brandbestendig, speciaal voor auto's) met een capaciteit die hoger ligt dan die van de zekering van de eenheid. (Gebruik een voedingskabel met een diameter van 8 mm ^2 (AWG 8) of meer.)
• Wanneer er meerdere vermogensversterkers worden gebruikt, gebruikt u draden en zekeringen met een grotere capaciteit dan de totale maximum spanning die door elke versterker van de accu wordt getrokken.

Het kiezen van luidsprekers

• Het nominale ingangsvermogen van de aan te sluiten luidsprekers moet groter zijn dan het maximum uitgangsvermogen (in Watt) van de versterker. Als er luidsprekers worden gebruikt waarvan het ingangsvermogen lager is dan het uitgangsvermogen van de versterker, dan kunnen luidsprekers en versterker worden beschadigd.
• De impedantie van de aan te sluiten luidsprekers moet minimaal 2Ω (voor stereoverbindingen) of minimaal 4Ω (voor brugverbindingen) bedragen. Als er meer dan één setje luidsprekers moet worden aangesloten, dan berekent u de totale impedantie van de luidsprekers en sluit u luidsprekers aan die voor deze versterker geschikt zijn.

OPMERKING

- De achterzijde van de afdekking is vast en kan niet worden verwijderd.

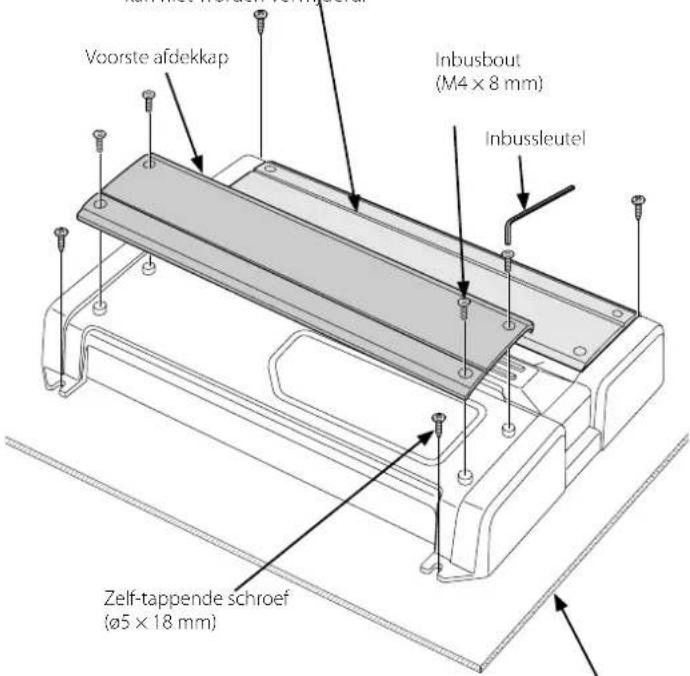

Installatiepaneel, of dergelijk, enz. (dikte: 15 mm of meer)

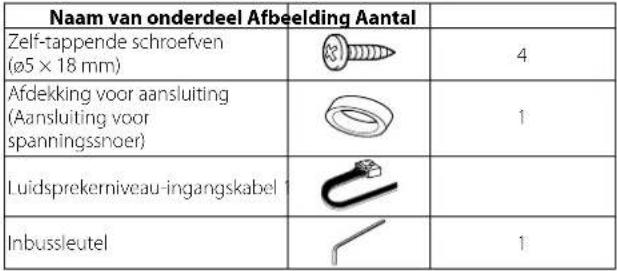

Toebehoren

Handelingen voor het installeren

Er zijn verschillende instellingen en verbindingen mogelijk al naar gelang uw opstelling en het gebruik. Lees derhalve de gebruiksaanwijzing door om de juiste methode te kiezen voor het instellen en verbinden.

1. Haal de kontaksleutel uit het slot en ontkoppel de negatieve pool ⊖ van de accu ter voorkoming van kortsluiting.
2. Stel het toestel voor gebruik in.
3. Verbind de ingangs- en uitgangskabels van de toestellen.
4. Verbind de luidsprekerkabels.
5. Verbind het spanningsdraad, spanningsregeldraad en aardedraad in deze volgorde.
6. Monteer de installatiebevestigingen in de eenheid.
7. Sluit de eenheid aan.
8. Verbind de negatieve pool ⊖ van de accu.

LET OP

• Monteer de eenheid niet: (op een instabiele plaats; op een plaats die het sturen bemoeilijkt; op een vochtige plaats; op een stoffige plaats; op een plaats die warm wordt; in direct zonlicht; op een plaats waar warme lucht stroomt)
• Installeer het toestel niet onder een mat of dergelijke. Opgewekte warmte kan anders niet ontsnappen met beschadiging van het toestel tot gevolg.
• Installeer het toestel zodanig dat de ventilatie van het toestel niet wordt gehinderd.

Plaats geen voorwerpen bovenop het toestel.

• De behuizing van de versterker wordt tijdens gebruik warm. Daarom dient de versterker zodanig geinstalleerd te worden, dat er geen mensen of voorwerpen die gevoelig zijn voor warmte mee in aanraking kunnen komen.
• Wanneer er onder de zitting of in de kofferbak gaten in de carrosserie moeten worden aangebracht, dient u eerst te controleren of er geen gevaar bestaat dat de benzinetank, remleidingen of kabelbomen doorboort kunnen worden. Voorkom bovendien dat u krassen of andere beschadigingen veroorzaakt.
• Installeer de versterker niet in het dashboard, op de hoedenplank of op plaatsen waar de airbags worden belemmerd.
• Installeer de versterker zodanig, dat het besturen van het voertuig niet wordt belemmerd. Als de versterker door schokken of trillingen losraakt, kan een ongeval worden veroorzaakt.
• Kontroleer na het installeren van het toestel dat de diverse elektrische funkties van het toestel, zoals de remlichten, richtingaanwijzers en ruitewissers, normaal funktioneren.

▲WAARSCHUWING

Sluit ter voorkomen van kortsluiting een zekering of onderbreker aan in de buurt van de accupool.

▲LET OP

• Schakel de spanning direkt uit en kontroleer de verbindingen indien het geluid niet normaal wordt weergegeven.
• Schakel de spanning beslist uit alvorens een van de schakelaars in een andere stand te drukken.
• Kontroleer de kabels op sluiting indien de zekering doorbrandt. Vervang vervolgens de zekering door een zekering van hetzelfde ampérage.
• Kontroleer dat kabels die niet zijn aangesloten en stekkers geen kontakt met het chassis van de auto maken. Voorkom kortsluiting en verwijder nooit de kapjes van kabels of stekkers die niet zijn aangesloten.
• Verbind de luidsprekerkabels afzonderlijk met de overeenkomende luidsprekeraansluitingen. Dit toestel funktioneert mogelijk niet indien de negatieve kabel van de luidsprekers of aardekabels van de luidspreker tevens kontakt maken met het chassis van de auto.
• Kontroleer dat de remlichten, richtingaanwijzers en ruitewissers na het installeren van dit toestel juist funktioneren.

OPMERKING

- Sluit geen kabels en snoeren aan op zowel de RCA tulpstekkeringangsaansluitingen en luids prekeringangsaansluitingen tegelijkertijd, daar dit storing en beschadiging kan veroorzaken.

* in de handel verkrijgbaar

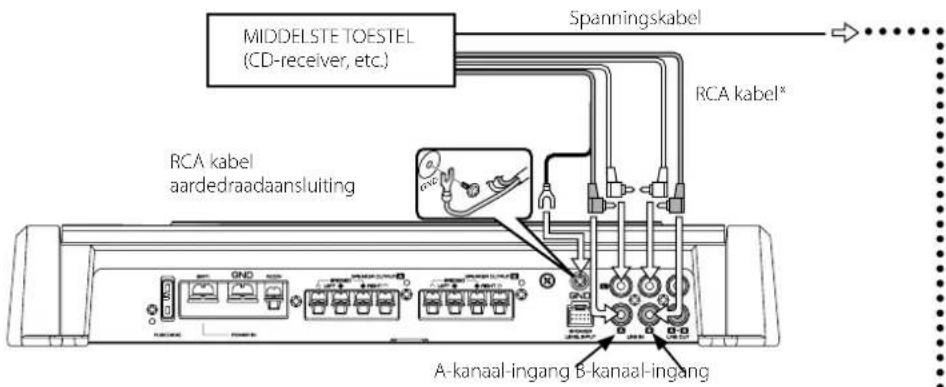

■ RCA-kabel- of luidsprekerniveau-ingangsaansluiting

• Aansluiten van de RCA kabel

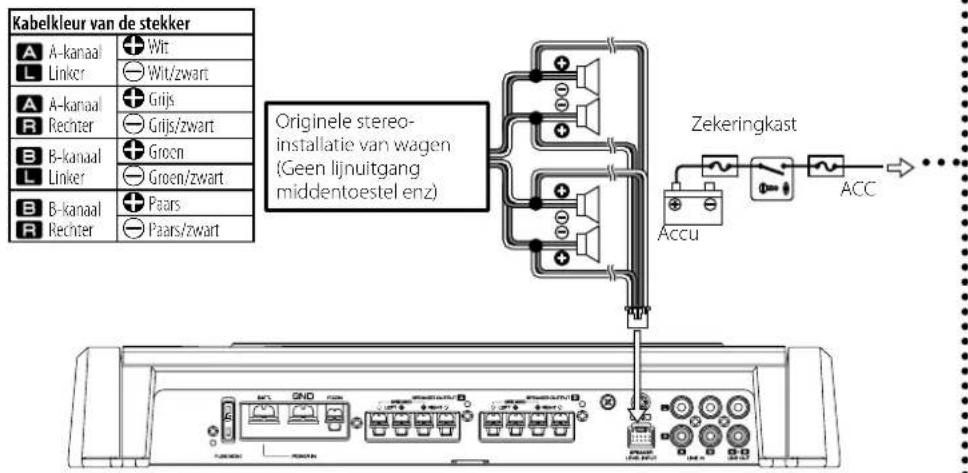

• Luidsprekerniveau ingangsaansluiting

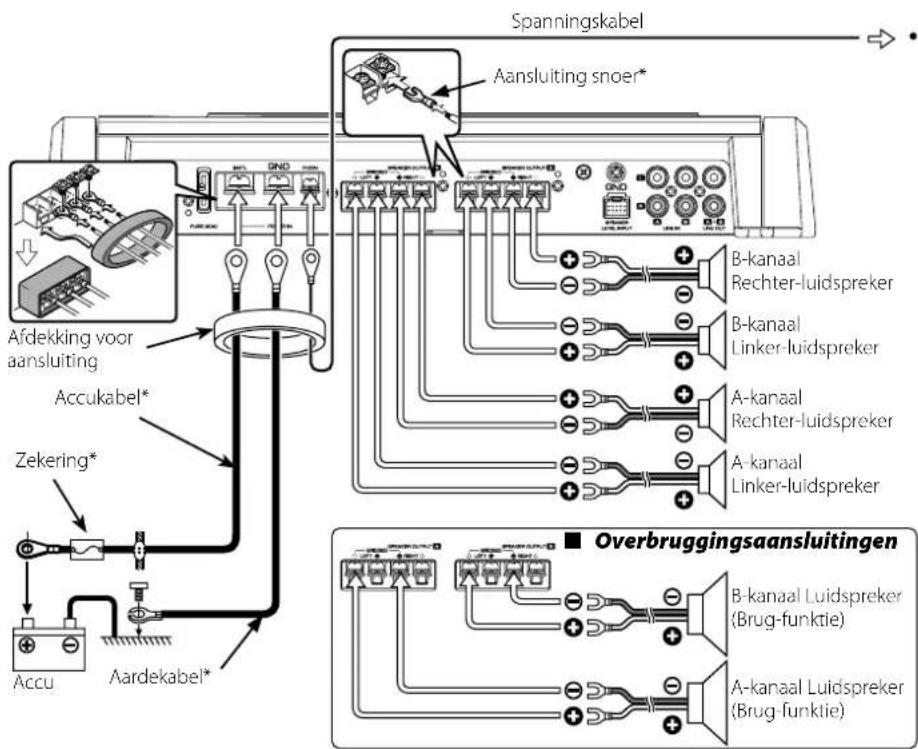

■ Aansluiten van stroom- en luidsprekerkabels

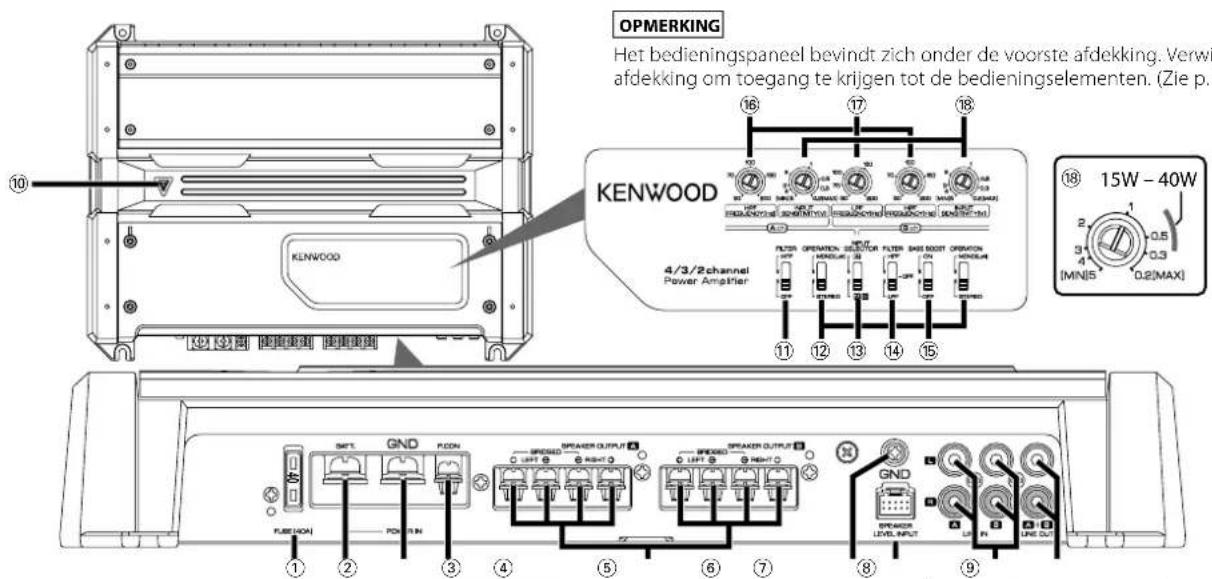

Dit is een 4-kanalen versterker. Een toestel bevat 2 stereo versterkers. Een van de twee wordt versterker A genoemd en de andere versterker B. Dit toestel is bruikbaar met een grote verscheidenheid aan systemen door kombinatie van de schakelaars en funkties hierna beschreven.

① Zekering (40A)

OPMERKING

Als u geen zekering met de opgegeven waarden in uw winkel vindt, neem dan contact op met uw Kenwood dealer.

② Spanningsaansluiting (BATT)

③ Aarde-aansluiting (GND)

④ Aansluiting voor stroomregeling (P.CON)

Hiermee wordt de eenheid aan- en uitgezet (ON/OFF).

OPMERKING

Hiermee wordt de stroomvoorziening naar de eenheid geregeld. Let erop dat deze op alle systemen wordt aangesloten.

⑤ SPEAKER OUTPUT aansluitingen (A.ch/B.ch)

- Stereo-aansluitingen:

Als u de eenheid als een stereo-versterker wilt gebruiken dienen stereo-aansluitingen te worden gebruikt. De aan te sluiten luidsprekers dienen een impedantie van tenminste 2 Ohm te hebben. Als er meerdere luidsprekers moeten worden aangesloten, dient de gezamenlijke impedantie van elke kanaal tenminste 2 Ohm te bedragen.

• Overbruggingsaansluitingen:

WAIs u de eenheid als een hoogvermogens mono-versterker wilt gebruiken dienen er overbruggingen te worden aangebracht. (Maak de aansluitingen op het LINKER kanaal + en het RECHTER kanaal - van de luidsprekeraansluitingen (SPEAKER OUTPUT).) De aan te sluiten luidsprekers dienen een impedantie van tenminste 4 Ohm te hebben. Als er meerdere luidsprekers moeten worden aangesloten, dient de gezamenlijke impedantie van elke kanaal tenminste 4 Ohm te bedragen.

▲LET OP

Het nominale ingangsvermogen van de luidsprekers mag niet minder dan het maximale uitgangsvermogen van de versterker zijn. Het systeem zal niet juist funktioneren indien dit niet het geval is.

⑥ RCA kabelaardedraadaansluiting (GND)

Bij gebruik van een RCA kabel met een aardedraad, dient u de aardedraad met deze aansluiting te verbinden.

⑦ SPEAKER LEVEL INPUT aansluiting

OPMERKING

• De originele stereo-installatie dient een uitgangsvermogen van maximaal 40W te hebben.
• Sluit geen luidsprekeruitgangssnoeren van een eindversterker (los verkrijgbaar) aan op de luidsprekeringangsaansluitingen van dit toestel daar dit storing of beschadiging kan veroorzaken.
• Sluit geen kabels en snoeren aan op zowel de RCA tulpstekkeringangsaansluitingen en luidsprekering angsaansluitingen tegelijkertijd, daar dit storing en beschadiging kan veroorzaken.
• Sluit de voedingskabel aan op een voedingsbron die aan en uit kan wordt geschakeld middels het kontaktslot (ACC leiding). In geval van een dergelijke aansluiting kan er schakelstoring worden opgewekt als de originele stereo-installatie van de wagen aan en uit wordt geschakeld.

⑧ LINE IN aansluiting (A.ch/B.ch)

⑨ Lijnuitgang (LINE OUT)

Via deze uitgangen worden respektievelijk de signaalingangen van versterker A en B uitgestuurd. De uitgangen sturen altijd de stereosignalen uit ongeacht de stand van de "OPERATION" schakelaar.

⑩ POWER indicator

Als het toestel is aangeschakeld zal de POWER indikator oplichten. Indien de POWER indikator niet oplicht als het toestel is aangeschakeld, dan is mogelijk het beveiligingssysteem geaktiveerd. Kontroleer in dat geval of er sprake is van storing of een probleem. (Zie p. 8)

⑪ FILTER schakelaar (A.ch)

Met deze schakelaar kunt u een hoog-doorlaat of laag-doorlaat filter voor de luidsprekeruitgangen instellen.

- HPF stand (Hoog-doorlaatfilter):

De filter stuurt hogere frekwenties uit dan de frekwentie die met de "HPF FREQUENCY" regelaar is ingesteld.

- OFF-stand:

De gehele band wordt zonder filter uitgestuurd.

⑫ OPERATION schakelaar (A.ch/B.ch)

De versterkingsmethodes van de ingangssignalen van versterkers A en B kunnen afzonderlijk worden gekozen overeenkomstig de stand van deze schakelaar.

- STEREO stand:

De versterker kan worden gebruikt als stereoversterker.

• MONO(Lch) stand:

Versterkt uitsluitend het linkeringangssignaal. Stel in deze stand en sluit geschakeld aan voor gebruik als een hoog-vermogen mono versterker. (Het rechteringangssignaal wordt niet weergegeven.)

⑬ Ilngangskeuzeschakelaar (INPUT SELECTOR)

Deze schakelaar kiest de ingangsmethode voor de

door versterker A en B te versterken signalen.

• A B stand:

De ingangssignalen van zowel versterker A als B worden versterkt.

• A stand:

Alleen het ingangssignaal van versterker A wordt versterkt door zowel versterker A als B.

⑭ FILTER schakelaar (B.ch)

Met deze schakelaar kunt u een hoog doorlaat of laag-doorlaatfilter voor de luidsprekeruitgangen instellen.

• HPF stand (Hoog-doorlaatfilter):

De filter stuurt hogere frekwenties uit dan de frekwentie die met de "HPF FREQUENCY" regelaar is ingesteld.

- OFF-stand:

De gehele band wordt zonder filter uitgestuurd.

• LPF stand (Laag-doorlaatfilter):

De filter stuurt lagere frekwenties uit dan de frekwentie die met de "LPF FREQUENCY" regelaar is ingesteld. De luidsprekeruitvoer wordt automatisch omgeschakeld naar mono (L+R).

⑮ BASS BOOST-schakelaar (versterking lage tonen) (B.ch)

Wanneer deze schakelaar op "ON" wordt gezet, worden de lage tonen benadrukt. U kunt de BASS BOOST alleen gebruiken voor versterker B.

• ON-stand:

BASS BOOST is +6 dB

- OFF-stand:

BASS BOOST is uitgeschakeld.

⑯ HPF FREQUENCY regelaar (A.ch/B.ch)

Voor het instellen van de drempelfrekwentie wanneer de "FILTER" schakelaar op "HPF" is gesteld.

⑰ LPF FREQUENCY regelaar (B.ch)

Voor het instellen van de drempelfrekwentie wanneer de "FILTER" schakelaar op "LPF" is gesteld.

⑱ INPUT SENSITIVITY regelaar (A.ch/B.ch)

Stel deze regelaar in overeenkomstig het preuitgangsniveau van het op dit toestel aangesloten middentoestel, of overeenkomstig het maximum uitgangsvermogen van de origineel bij de wagen geleverde auto stereo-installatie. De gevoeligheid van versterkers A en B kan onafhankelijk worden ingesteld ongeacht de stand van de ingangsbronschakelaar. Gebruik het diagram hier rechts ter referentie.

OPMERKING

Zie het gedeelte aangaande de in de gebruiksaanwijzing van het middentoestel voor het pre-uitgangsniveau of het maximum uitgangsvermogen.

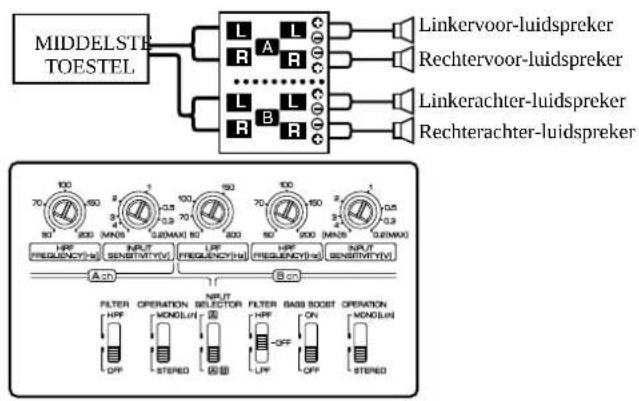

■ 4-kanalen systeem


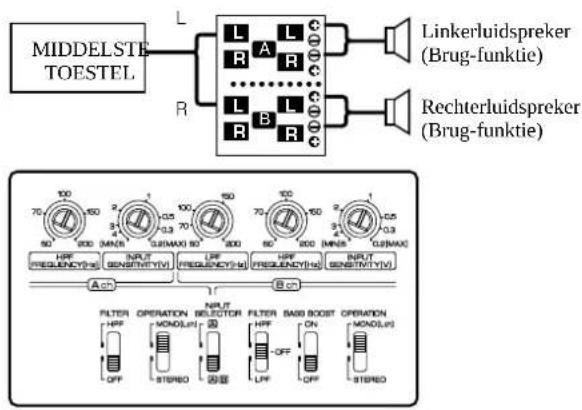

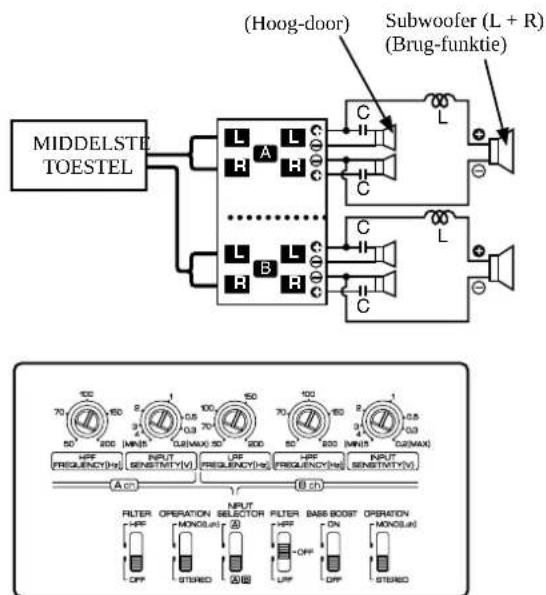

■ Hoog-vermogen systeem met 2-kanalen


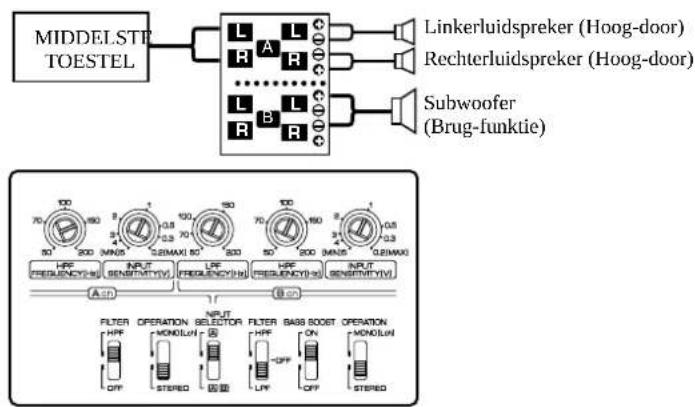

■ 2-kanalen systeem + subwoofer (1)


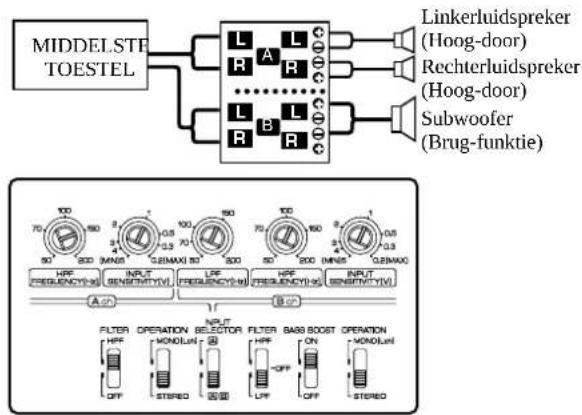

■ 2-kanalen systeem + subwoofer (2)

Tri-funktie

Principe van de Tri-funktie

Methode van frekwentiebandscheiding met een spoel en condesator ... in geval van een 6 dB/okt.helling

Stuart lage frekwenties door en blokkeert de hoge frekwenties. (Laagdoor)

Condensator (C):

Stuart hoge frekwenties door en blokkeert de lage frekwenties. (Hoogdoor)

$$ \mathrm{L} = \frac {1 5 9 \times \mathrm{R}}{\mathrm{fc}} (\mathrm{mH}) \quad \mathrm{C} = \frac {1 5 9 0 0 0}{\mathrm{fc} \times \mathrm{R}} (\mu \mathrm{F}) _ {\substack {\mathrm{fc} = \text {Crossoverfrekwentie (Hz)} \ \mathrm{R} = \text {Luidsprekerimpedantie (} \Omega)}} $$

Voorbeeld:

Windien u een crossover frekwentie van 120 Hz dient in te stellen met gebruik van luidsprekers met een impedantie van 4 Ohm.

Gebruik een in de handel verkrijgbare spoel en condensator die het meest overeenkomen met de waarden die u met de bovenstaande formule heeft berekend. De waarde van de condensator dient zo dicht mogelijk dij 331,25 (μF) en de waarde van de spoel bij 5,3 (mH) te liggen.

2LET OP

• Indien u geschakeld een luidspreker, wenst aan te sluiten, moet de impedantie van de luidspreker niet minder dan 4 Ohm zijn. Het aansluiten van een luidspreker met een impedantie lager dan 4 Ohm kan het toestel beschadigen.
• Sluit condensators aan op luidsprekers waar hoge frequenties worden doorgevoerd. Als u dit niet doet vermindert de gecombineerde impedantie met de subwoofer.
• Controleer of de condensatoren (C) en spoelen (L) voldoende weerstand en stroomsterkte hebben.

Vele problemen worden slechts veroorzaakt door een verkeerde bediening of verkeerde verbindingen. Kontroleer voordat u uw handelaar raadpleegt eerst de volgende lijst voor een mogelijke oplossing van uw probleem.

PROBLEEM MOGELIJKE OORZAAK OPLOSSING
Geen geluid.(Geen geluid van een kant.)(Zekering doorgebrand)	• Ingang (of uitgang) kabels zijn ontkoppeld.• Het beschermingscircuit is mogelijk geaktiveerd.• Volume is te hoog.• Het luidsprekersnoer is kortgesloten.	• Verbind de ingang (of uitgang) kabels.• Kontroleer de verbindingen aan de hand van.
		• Vervang de zekering en stel het volume lager in.• Controleer het luidsprekersnoer, los de oorzaak van de kortsluiting op, en vervang dan de zekering.
Het uitgangsniveau is te laag(of te hoog).	• Het ingangsgevoeligheidsniveau is niet juist ingesteld.	• Stel de regelaar in zoals beschreven bij.
De geluidskwaliteit is slecht.(Het geluid is vervormd.)	• De luidsprekerkabels zijn verkeerd aangesloten ( / verwisseld).• Een luidsprekerkabel is vastgeklemd door een schroef van het carrosserie.• De schakelaars zijn mogelijk niet in de juiste stand gesteld.	• Sluit de kabels juist aan. Let op de en polen van zowel de kabels als de aansluitingen.• Sluit de luidsprekerkabel weer aan en zorg dat de kabel niet wordt afgeklemd.• Druk de schakelaars in de juiste stand aan de hand van.

Technische gegevens

Technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Audio-gedeelte KAC-8452 KAC-8402

Maximum uitgangsvermögen	800 W	720 W
Nominaal spanningsuitgang (+B = 14,4 V)
Normaal (4 Ω) (DIN : 45324 , +B = 14,4V)	70 W × 4	60 W × 4
(2 Ω) (1 kHz, 0,8 % THV)	100 W × 4	90 W × 4
Brug-funktie (4 Ω) (1 kHz, 0,8 % THV)	200 W × 2	180 W × 2

Frekwentiebereik (+0, -3 dB)	5 Hz – 50 kHz	5 Hz – 50 kHz
Ingangsgevoeligheid (bij nominaal uitgang) (Max)	0,2 V	0,2 V
(Min)	5,0 V	5,0 V
Ingangs impedantie	10 kΩ	10 kΩ
Signaal/ruisverhouding	≤100 dB	≤100 dB
Laag-doorlaatfilter frekwentie (18 dB/okt.) (B-kanaal)	50 – 200 Hz (veranderlijk)	50 – 200 Hz (veranderlijk)
Hoog-doorlaatfilter frekwentie (12 dB/okt.)	50 – 200 Hz (veranderlijk)	50 – 200 Hz (veranderlijk)
Versterkingscircuit voor de lage tonen (90 Hz) (B-kanaal)	+6 dB	+6 dB

Algemen KAC-8452 KAC-8402

Gebruiks voltagee	14,4 V (11 – 16 V geoorloofd)	14,4 V (11 – 16 V geoorloofd)
Stroomverbruik	40 A	40 A
Installatieafmetingen (B × H × D)	380 × 61 × 286 mm	380 × 61 × 286 mm
Gewicht	5,8 kg	5,8 kg

2AVVERTENZA
