Produkttyp	4/3/2-Kanal Power Amplifier
Marke	Kenwood
Modell	KAC-8452

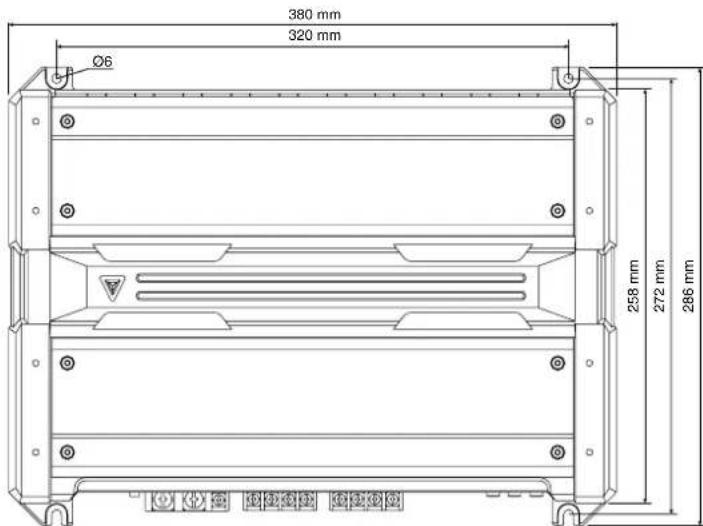

Abmessungen (B x H x T)	380 x 61 x 286 mm
Gewicht	5,8 kg
Betriebsspannung	14,4 V (11 – 16 V zulässig)
Stromverbrauch	40 A
Maximale Ausgangsleistung	800 W
Nenn-Ausgangsleistung (4 Ω, DIN 45324)	70 W × 4
Nenn-Ausgangsleistung (2 Ω, 1 kHz, 0,8 % Klirr)	100 W × 4
Nenn-Ausgangsleistung überbrückt (4 Ω, 1 kHz, 0,8 % Klirr)	200 W × 2
Frequenzgang (+0, -3 dB)	5 Hz – 50 kHz
Eingangsempfindlichkeit	0,2 V – 5,0 V (einstellbar)
Eingangsimpedanz	10 kΩ
Rauschabstand	< 100 dB
Hochpassfilter (A- und B-Kanal)	50 – 200 Hz, 12 dB/Oct., einstellbar
Tiefpassfilter (B-Kanal)	50 – 200 Hz, 18 dB/Oct., einstellbar
Bass-Boost (B-Kanal)	+6 dB bei 90 Hz, ein-/ausschaltbar
Sicherung	40 A (Schmelzsicherung)
Anschlüsse	Cinch-Eingänge, Lautsprecherpegel-Eingang, Line-Out, Schraubklemmen
Betriebsarten	Stereo, Mono (überbrückt), Tri-Modus
Schutzfunktionen	Kurzschluss, Überhitzung, Gleichstrom, Unterspannung
Einbauort	Kofferraum oder unter Sitz, gute Belüftung erforderlich
Reinigung	Weiches, trockenes oder leicht feuchtes Tuch; keine Lösungsmittel
Lieferumfang	Bedienungsanleitung, Montagematerial, Sechskantschlüssel

Häufig gestellte Fragen - KAC-8452 KENWOOD

Wie schließe ich den Kenwood KAC-8452 an die Autobatterie an?

Verwenden Sie ein Batteriekabel mit mindestens 8 mm² Querschnitt (AWG 8). Schließen Sie das Massekabel (GND) an ein Metallteil des Fahrzeugchassis an, das mit der Minusklemme der Batterie verbunden ist. Das Batteriekabel (BATT) direkt an den Pluspol der Batterie anschließen, immer mit einer Schutzsicherung (40 A) in der Nähe der Batterie. Die Steuerleitung (P.CON) an die ACC-Leitung des Fahrzeugs oder die Remote-Ausgang des Radios anschließen.

Welche Lautsprecherimpedanz ist für den KAC-8452 geeignet?

Im Stereo-Modus muss die Impedanz pro Kanal mindestens 2 Ω betragen. Bei Brückenschaltung (Mono) muss die Impedanz mindestens 4 Ω betragen. Die Nenneingangsleistung der Lautsprecher sollte höher sein als die maximale Ausgangsleistung des Verstärkers, um Schäden zu vermeiden.

Warum leuchtet die POWER-Anzeige nicht, obwohl der Verstärker eingeschaltet ist?

Die Schutzfunktion wurde aktiviert. Mögliche Ursachen: Kurzschluss an den Lautsprecherkabeln, Lautsprecherausgang mit Masse verbunden, Überhitzung, oder die Masseverbindung des Verstärkers ist nicht korrekt. Überprüfen Sie alle Anschlüsse und beheben Sie das Problem. Nach Beseitigung schaltet sich der Verstärker automatisch wieder ein.

Wie stelle ich die Hochpass- und Tiefpassfilter richtig ein?

Der FILTER-Schalter auf dem A-Kanal kann auf HPF gestellt werden, um tiefe Frequenzen zu blockieren (z. B. für Hochtöner). Für den B-Kanal stehen HPF, OFF oder LPF zur Verfügung. Stellen Sie die HPF FREQUENCY (50-200 Hz) und LPF FREQUENCY (50-200 Hz) entsprechend der gewünschten Übergangsfrequenz ein. Bei LPF werden die Ausgänge automatisch auf Mono (L+R) geschaltet – ideal für einen Subwoofer.

Kann ich den Verstärker im Brückenbetrieb (Mono) für einen Subwoofer verwenden?

Ja, stellen Sie den OPERATION-Schalter auf MONO(Lch) und schließen Sie den Subwoofer an die LEFT (+) und RIGHT (-) Klemmen eines Kanals an. Die Impedanz des Subwoofers muss mindestens 4 Ω betragen. Der BASS BOOST (nur für B-Kanal) kann bei Bedarf zugeschaltet werden.

Der Ton ist verzerrt oder leise – woran liegt das?

Überprüfen Sie die Eingangsempfindlichkeit (INPUT SENSITIVITY): Drehen Sie den Regler langsam hoch, bis der Klang sauber ist. Bei zu hoher Einstellung kommt es zu Verzerrungen. Auch falsche Lautsprecherpolarität (Plus/Minus vertauscht) kann die Klangqualität beeinträchtigen. Achten Sie auf korrekte Verkabelung.

Kann ich den Verstärker gleichzeitig mit Cinch- und Lautsprecherpegel-Eingängen nutzen?

Nein, schließen Sie niemals beide Eingangsarten gleichzeitig an, da dies Fehlfunktionen oder Schäden verursacht. Verwenden Sie entweder die LINE IN-Buchsen (Cinch) oder den SPEAKER LEVEL INPUT (für Geräte ohne Vorverstärkerausgang).

Wie reinige ich den Verstärker richtig?

Schalten Sie das Gerät aus und reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Bei hartnäckigen Verschmutzungen ein leicht mit neutralem Reinigungsmittel befeuchtetes Tuch verwenden. Keine Verdünner, Alkohol oder aggressive Lösungsmittel – diese können die Oberfläche beschädigen.

Was bedeuten die Betriebsarten STEREO und MONO(Lch) am OPERATION-Schalter?

STEREO: Der Verstärker arbeitet als normaler Stereo-Verstärker. MONO(Lch): Es wird nur das linke Eingangssignal verstärkt und auf beide Ausgänge gegeben – dies wird für den Brückenbetrieb (Mono) verwendet. Der rechte Eingang wird ignoriert.

Der Verstärker schaltet sich nach einiger Zeit aus – was ist die Ursache?

Die Überhitzungsschutzfunktion hat ausgelöst. Der Verstärker wird bei hoher Belastung sehr heiß. Stellen Sie sicher, dass er an einem gut belüfteten Ort installiert ist und nicht von Gegenständen bedeckt wird. Lassen Sie ihn abkühlen; nach einigen Minuten schaltet er sich automatisch wieder ein. Reduzieren Sie ggf. die Lautstärke oder verbessern Sie die Belüftung.

BEDIENUNGSANLEITUNG KAC-8452 KENWOOD

Zur Vermeidung von Bränden und Verletzungen beachten Sie bitte die folgenden Hinweise:

• Verwenden Sie bei Verlegung des Batterie- und Massekabels besonders strapazierfähige und speziell für die Installation im Auto angebotene Kabel mit einem Leitungsquerschnitt von mindestens 8 mm ^2 (AWG 8).
• Stellen Sie sicher, daß keine Metallgegenstände (Münzen, Nadeln, Werkzeuge etc.) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.
• Schalten Sie das Gerät bei Geruch- oder Rauchentwicklung sofort aus und suchen Sie einen KENWOOD-Fachhändler auf.
• Das Gerät während des Betriebs nicht berühren weil es sehr hieß wird und Verbrennungen verrursachen kann.

▲ACHTUNG

Bitte beachten Sie folgende Vorsichtsmaßnahmen, damit Ihr Gerät stets einwandfrei funktioniert:

• Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung.
• Entfernen Sie nicht die oberen oder unteren Gehäuseabdeckungen.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung, zu hohen Temperaturen, Feuchtigkeit, Spritzwasser und Staub.
• Achten Sie beim Austauschen einer Sicherung darauf, daß der Wert der Sicherung mit den Angaben am Gerät übereinstimmt. Sicherungen mit einem falschen Wert können Fehlfunktionen verursachen oder zur Beschädigung des Geräts führen.
• Unterbrechen Sie vor dem Austauschen einer Sicherung zunächst die Kabelverbindungen, um Kurzschlüsse zu verhindern.

ANMERKUNGEN

• Sollten Sie Probleme bei der Installation des Geräts haben, lassen Sie sich von Ihrem KENWOOD-Fachhändler beraten.
• Sollte das Gerät nicht einwandfrei funktionieren, dann wenden Sie sich bitte an Ihren Kenwood Händler.

Dieses Produkt wird weder vom Hersteller eines Fahrzeugs während der Produktion noch von einem professionellen Importeur eines Fahrzeugs in einen EU-Mitgliedsstaat eingebaut.

Hinweis zur Entsorgung der Batterien :

Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr mit dem Hausmüll entsorgt werden. Kenwood beteiligt sich daher am „Gemeinsamen Rücknahmesystem Batterien“ (GRS Batterien).

Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter. Auch bei ihrem Fachhändler finden Sie einen Sammelbehälter für verbrauchte Batterien.

Auch Batterien, die in Geräten fest eingebaut sind, unterliegen diesen gesetzlichen Vorschriften.

Reinigung

Schalten Sie das Gerät aus und reinigen Sie das Gehäuse mit einem weichen und trockenen oder mit einem mit neutralem Reinigungsmittel befeuchteten Tuch.

▲ACHTUNG

Verwenden Sie keine rauhen Lappen und Verdünner, Alkohol oder andere flüchtige Lösungsmittel. Diese Chemikalien können die Oberfläche zerstören und Beschriftungen am Gerät auflösen.

Um ein Ansteigen des Batterieverbrauchs zu verhindern

Wenn das Gerät in der Position ACC ON verwendet wird, ohne dass der Motor EIN ist, wird die Batterie schneller verbraucht. Verwenden Sie es, nachdem Sie den Motor gestartet haben.

Schutzfunktion

Die Schutzfunktion wird in den folgenden Situationen aktiviert: Dieses Gerät verfügt über eine Schutzfunktion, um dieses Gerät und die Lautsprecher vor verschiedenen Schäden und Beeinträchtigungen zu schützen. Wenn die Schutzfunktion ausgelöst wird, erlischt die POWER-Anzeige, und der Verstärker schaltet aus.

• Wenn ein Lautsprecherkabel kurzgeschlossen ist.
• Wenn ein Lautsprecherausgang mit Masse verbunden ist.
• Wenn aufgrund einer Fehlfunktion des Gerätes ein Gleichstromsignal zu den Lautsprecherausgängen gesendet wird.
• Wenn Die Innentemperatur hoch ist und das Gerät nicht arbeitet.
• Wenn eine Massekabel des Mittengerätes (Kassetten-Receiver, CD-Receiver usw.) oder dieses Gerätes nicht mit einem Metallteil des Chassis verbunden ist, das den Stromkreis zur Minusklemme ⊖ der Batterie schließt.

Verdrahtung

• Nehmen Sie das Batteriekabel für dieses Gerät direkt von der Batterie. Wenn es mit dem Kabelbaum des Fahrzeugs verbunden ist, kann es dazu führen, dass Sicherungen durchbrennen, usw.
• Wenn bei laufendem Motor ein Summgeräusch von den Lautsprechern erzeugt wird, sollte ein Entstörfilter (als Sonderzubehör erhältlich) an das Spannungskabel angebracht werden.
  • Die Tüllen verwenden, um direkten Kontakt des Kabels mit dem Rand der Blechplatte zu vermeiden.
• Die Masseleitungen an ein Metallteil des Fahrzeugchassis anschließen, das als elektrische Masse wirkt, d.h. mit der Minusklemme ⊖ der Batterie verbunden ist. Die Spannungsversorgung nicht anschließen, wenn die Massekabel nicht angeschlossen sind.
• Achten Sie darauf, die Schutzsicherung des Stromkabels in der Nähe der Batterie zu installieren. Die Schutzsicherung sollte dieselbe oder eine etwas höhere Kapazität haben wie die Sicherung des Geräts.
• Für das Stromkabel und die Erdung sollten Sie ein (feuerfestes) Stromleitungskabel für Fahrzeuge mit einer aktuellen Kapazität verwenden, die höher ist als die Kapazität der Sicherung des Geräts. (Verwenden Sie ein Stromleitungskabel mit einem Durchmesser von 8 mm ^2 (AWG 8) oder größer.)
• Wenn Sie mehr als einen Leistungsverstärker benutzen möchten, verwenden Sie bitte ein Spannungszufuhrkabel und eine Schutzsicherung mit höherer Belastbarkeit als der insgesamt maximal von jedem Verstärker gezogene Strom.

Lautsprecher-Auswahl

• Die Nenneingangsleistung der anzuschließenden Lautsprecher sollte größer sein als die maximale Ausgangsleistung (in Watt) des Verstärkers. Die Verwendung von Lautsprechern, deren Eingangsleistung niedriger als die Ausgangsleistung des Verstärkers ist, kann sowohl Rauchbildung als auch Beschädigungen verursachen.

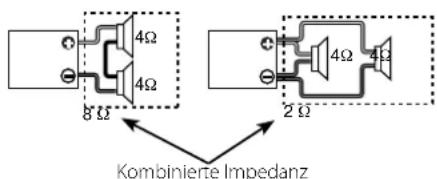

• Die Impedanz der anzuschließenden Lautsprecher sollte 2Ω oder mehr (bei Stereo-Anschlüssen) oder mindestens 4Ω (bei Brückenschaltungen) betragen. Wenn Sie mehr als ein Paar Lautsprecher anschließen möchten, rechnen Sie die kombininierte Impedanz aller Lautsprecher zusammen und schließen Sie dann die geeigneten Lautsprecher an den Verstärker an.

ANMERKUNG

• Die Rückseitenabdeckung ist fest angebracht und kann nicht entfernt werden.

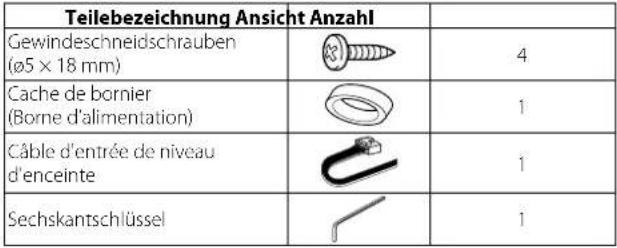

Zubehör

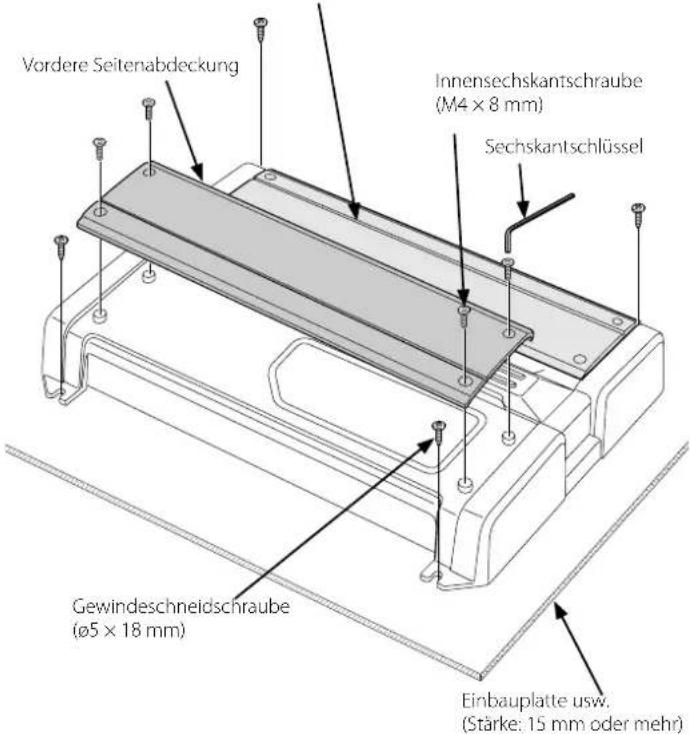

Hinweise zum Einbau

Da je nach Anwendung zahlreiche verschiedene Einstellungen und Anschlüsse möglich sind, wird empfohlen, die Bedienungsanleitung sorgfältig durchzulesen, um die für Ihr Gerät korrekte Einstellung und Anschlußmöglichkeit zu bestimmen.

1. Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Battrie, um einen Kurzschluß zu vermeiden.
2. Das Gerät entsprechend der vorgesehenen Verwendung einstellen.
3. Verbinden Sie die Ein- und Ausgangskabel der einzelnen Geräte.
4. Verbinden Sie die Lautsprecheranschlüsse.
5. Das Batterie-Kabel, Steuerkabel und das Massekabel in dieser Reihenfolge anschließen.
6. Montieren Sie die Befestigungen am Gerät.
7. Befestigen Sie das Gerät.
8. Schließen Sie den Minuspol Batterie an.

ACHTUNG

• Nicht an folgenden Stellen installieren; (nicht stabile Stellen; Stellen, die beim Fahren stören; an einer Stelle, die nass werden kann; an einer staubigen Stelle; an einem Platz, der heiß werden kann; an einem Platz, der dem direkten Sonnenlicht ausgesetzt ist; an einer Stelle, an der heiße Luft einströmt)
• Das Gerät nicht unter dem Teppich einbauen, weil sich sonst die Wärme stauen kann, wodurch Schaden am Gerät verursacht werden kann.
• Das Gerät an einer Stelle anbauen, an der die Wärme gut abgeführt wird. Keine Gegenstände auf das eingebaute Gerät legen.
• Die Oberfläche des Verstärkers wird während der Benutzung heiß. Installieren Sie den Verstärker an einem Ort, an dem weder Personen, Kunststoffe noch andere hitzeempfindliche Substanzen mit dem Verstärker in Kontakt kommen können.
• Überprüfen Sie beim Bohren eines Loches unter dem Sitz, im Kofferraum oder an einer anderen Stelle im Fahrzeug, daß sich auf der gegenüberliegenden Seite keine gefährlichen Gegenstände wie z.B. der Benzintank, die Bremsleitung oder elektrischen Leitungen befinden. Achten Sie darauf, daß Sie das Fahrzeug weder zerkratzen noch auf andere Weise beschädigen.
• Installieren Sie den Verstärker nicht in der Nähe des Armaturenbrettes, der Heckablage und im Bereich des Sicherheitsairbags.
• Das Gerät muß fest an einer Stelle im Fahrzeug installiert werden, an der es das Führen des Fahrzeuges nicht behindert. Das Herunterfallen des Gerätes auf Personen oder Sicherheitseinrichtungen kann Verletzungen oder Unfälle verursachen.
• Nach dem Einbau des Gerätes muß überprüft werden, ob elektrische Vorrichtungen wie Bremsleuchten, Blinkerleuchten und Scheibenwischer einwandfrei funktionieren.

▲WARNUNG

In der Nähe der Batterieklemme eine Schmelzbandsicherung ode einen Unterbrecher anschließen, um ein Feuer durch einen Kurzschluß in der Verdrahtung zu verhindern.

ACHTUNG

• Wenn keine normale Klangwiedergabe erfolgt, sofort die Stromversorgung ausschalten und die Anschlüsse überprüfen.
• Bevor eine Schalterstellung verändert wird, muß unbedingt die Stromversorgung ausgeschaltet werden.
• Wenn die Sicherung anspricht, überprüfen Sie die Kabel nach Kurzschlüssen. Ersetzen Sie die defekte Sicherung durch eine intakte Sicherung gleichen Werts.
• Achten Sie darauf, daß keine nicht angeschlossenen Kabelenden mit der Karrosserie des Fahrzeugs in Verbindung kommen können. Um Kurzschlüsse zu verhindern, entfernen Sie keine Schutzhüllen oder Verbindungsstecker.
• Verbinden Sie beide Pole der Lautsprecher mit den Lautsprecherausgängen am Gerät. Das Anschließen der Lautsprecher-Minuspole an die Karrosserie kann zu Betriebsstörungen führen oder die Elektronik beschädigen.
• Prüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer einwandfrei funktionieren.

ANMERKUNG

- Niemals Kabel und Leitungen gleichzeitig an die Cinchstecker-Eingangsbuchsen und Lautsprecher-Eingangsklemmen anschließen, weil dadurch Fehlfunktionen oder Schäden verursacht werden können.

* Im Fachhandel erhältliches Teil

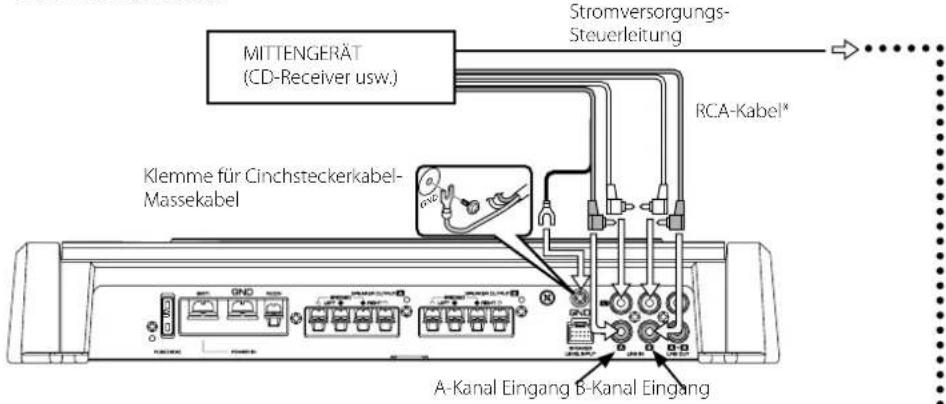

■ RCA-Kabel- oder Lautsprecherpegel-Eingangsanschluss
• RCA-Kabelanschluß

•Lautsprecherpegel-Eingangsanschluß

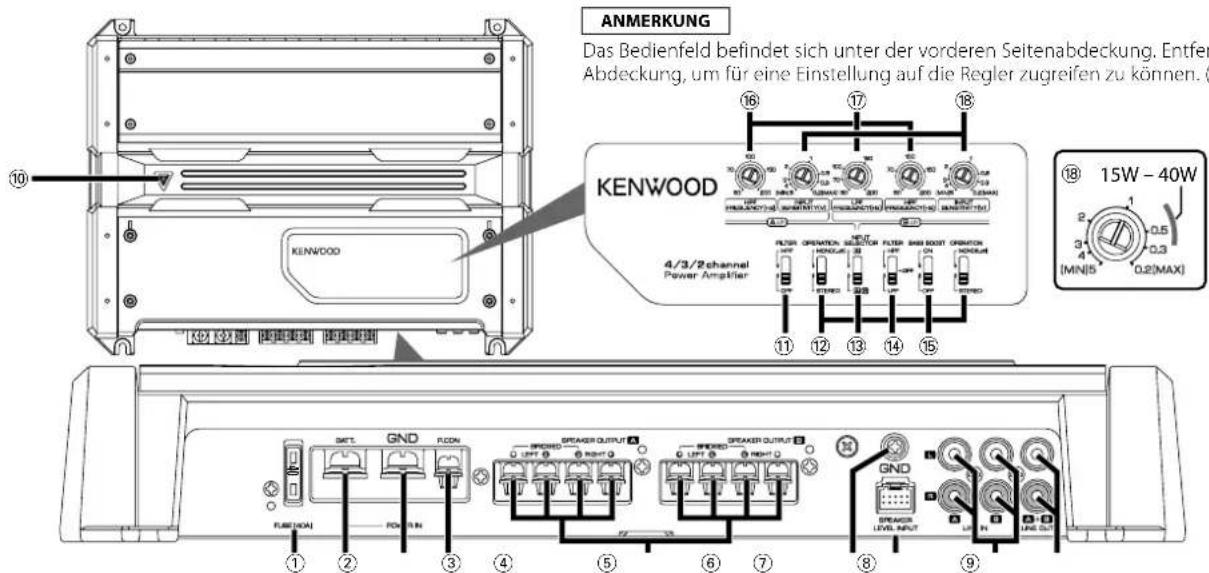

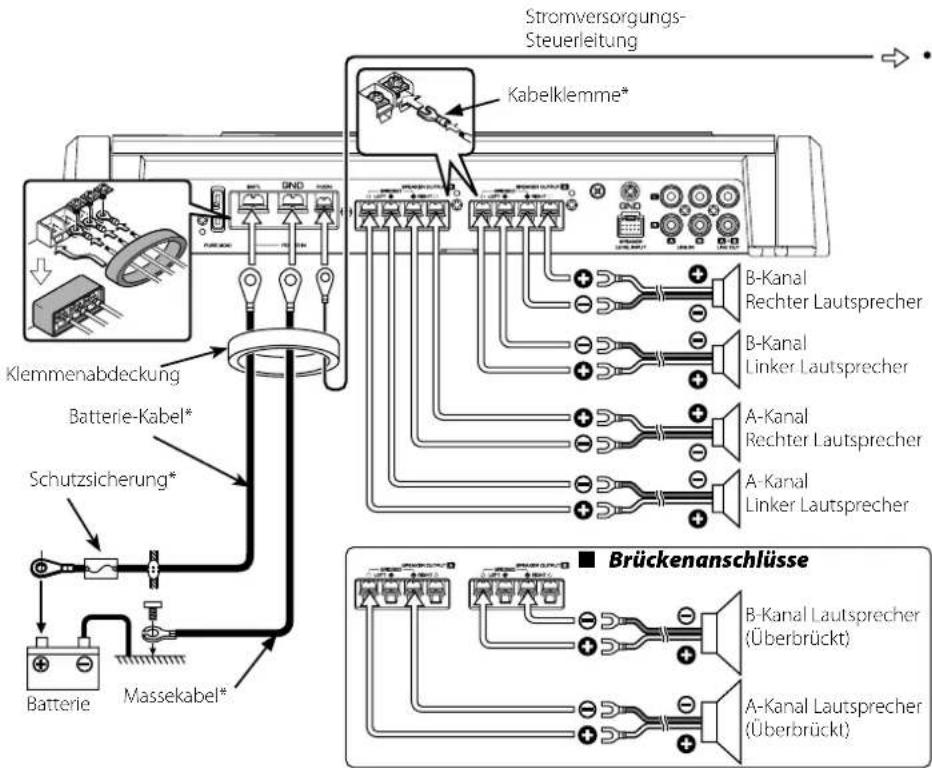

■ Anschluss des Stromkabels und der Lautsprecherkabel

Dies ist ein 4-Kanal-Verstärker, der 2 Stereo-Verstärker in einem Gehäuse aufweist. Ein Verstärker wird als Verstärker A und der andere als Verstärker B bezeichnet. Durch kombination der nachstehend beschriebenen Schalter und Funktionen ist dieses Gerät mit einer Vielzahl von Systemen kompatibel.

① Sicherung (40A)

ANMERKUNG

Falls im herkömmlichen Handel etc. eine Sicherung mit der spezifizierten Kapazität nicht erhältlich sein sollte, konsultieren Sie Ihren Kenwood-Händler.

② Netzbuchse (BATT)
③ Massebuchse (GND)
④ Netzsteuergbuchse (P.CON)

egelt EIN/AUS des Geräts.

ANMERKUNG

Regelt die Stromzufuhr des Geräts. Achten Sie darauf, dass es mit allen Systemen verbunden ist.

⑤ Lautsprecher-Ausgangsanschlüsse (SPEAKER OUTPUT) (A.ch/B.ch)

• Stereoanschlüsse:
  Wenn Sie das Gerät als Stereo-Verstärker verwenden möchten, werden Stereoanschlüsse gebraucht. Die Lautsprecher, die angeschlossen werden sollen, benötigen eine Impedanz von 2 ohm oder mehr. Wenn multiple Lautsprecher angeschlossen werden sollen, stellen Sie sicher, daß die kombinierte Impedanz für jeden Kanal 2 ohm oder mehr beträgt.

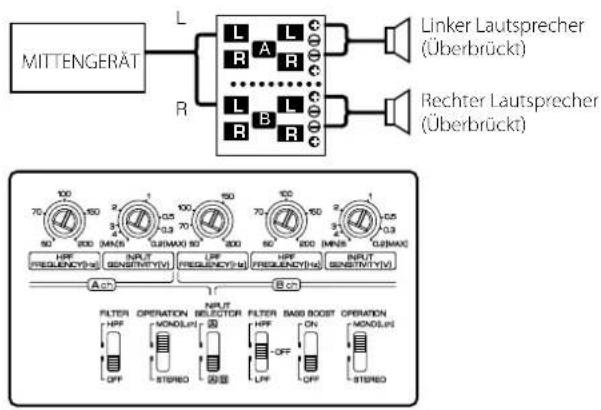

• Brückenanschlüsse:

Wenn Sie das Gerät als Hochleistungs-Mono-

Verstärker verwenden möchten, werden Brückenanschlüsse gebraucht. (An die LEFT-Kanal

⊕ und RIGI IT-Kanal ⊖ SPEAKER OUTPUT-Klemmen anschließen.)

Die Lautsprecher, die angeschlossen werden sollen, benötigen eine Impedanz von 4 ohm oder mehr. Wenn multiple Lautsprecher angeschlossen werden sollen, stellen Sie sicher, daß die kombinierte Impedanz 4 ohm oder mehr beträgt.

▲ACHTUNG

Die Nenn-Eingangsleistung der Lautsprecher darf nicht geringer als die maximale Ausgangsleistung des Verstärkers sein, da andermfalls eine Funktionsstörung die Folge sein kann, da andermfalls eine Funktionsstörung die Folge sein kann.

⑥ Buchse für RCA-Kabel, Masseleitung (GND)

Bei Verwendung eines Cinchsteckerkabels mit Massekabel das Massekabel an diese Klemme anschließen.

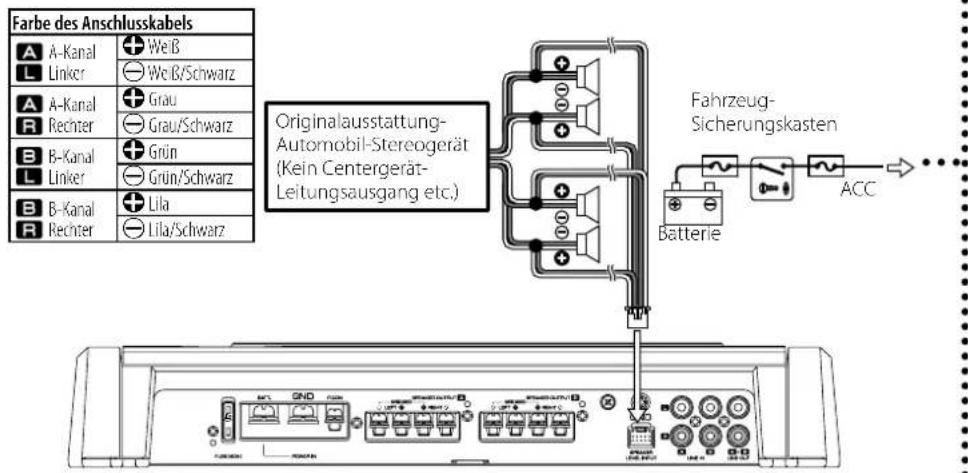

⑦ Lautsprecherpegel-Eingangsanschluß (SPEAKER LEVEL INPUT)

ANMERKUNGEN

• Die maximale Ausgangsleistung des Originalausstattung-Automobil-Stereogeräts darf

nicht mehr als 40W betragen.

• Niemals die Lautsprecher-Ausgangsleitungen von einer Endstufe (Sonderzubehör) an die Lautsprecher-Eingangsklemmen dieses Gerätes anschließen, weil Fehlfunktionen oder Schäden verursacht werden können.
• Niemals Kabel und Leitungen gleichzeitig an die Cinchstecker-Eingangsbuchsen und Lautsprecher-Eingangsklemmen anschließen, weil dadurch Fehlfunktionen oder Schäden verursacht werden können.
  • Die Spannungsversorgung-Steuerungsleitung an eine Spannungsleitung anschließen, die mit dem Zündschloßschalter (ACC-Leitung) ein- und ausgeschaltet werden kann. Bei diesem Anschluß können beim Ein- und Ausschalten des Originalausstattung-Automobil-Stereogeräts Schaltknackse verursacht werden.

⑧ LINE IN-Buchse (A.ch/B.ch)
⑨ Hochpegelausgäng (LINE OUT)

Diese Buchsen dienen für die Ausgabe der signale, die für die Verstärker A und B eingegeben wurden. Sie geben immer Stereosignale aus, unabhängig von der Einstellung des "OPERATION"-Schalters.

⑩ POWER-Anzeige

Wenn dieses Gerät eingeschaltet wird, erleuchtet die POWER-Anzeige.

Falls die POWER-Anzeige nicht erleuchtet, wenn das Gerät eingeschaltet ist, so kann die Schutzfunktion ausgelöst sein. Prüfen Sie, ob Gerät kein Problem hat. (Siehe Seite 2)

⑪ FILTER-Schalter (A.ch)

Dieser Schalter ermöglicht Ihnen die Anwendung einer Hochpassfilterung auf die Lautsprecherausgänge.

• HPF-Stellung (Hochpaßfilter):
Dieser Filter gibt ein höheres als das mit dem "HPF FREQUENCY"-Regler eingestellte Frequenzband ab.
- OFF-Stellung:
Hierbei wird die gesamte Bandbreite ohne Filterwirkung abgegeben.

⑫ Betriebsschalter (OPERATION) (A.ch/B.ch)

Mit diesem Schalter kann die Verstärkungs-Betriebsart getrennt für die Eingänge A und B festgelegt werden.

• STEREO-Stellung:
Der Verstärker kann als Stereo-Verstärker verwendet werden.
• MONO(Lch)-Stellung:
Verstärkt nur das von der linken Seiten kommende Eingangssignal. Um das Gerät als Hochleistungs-Monaural-Verstärker zu verwenden, auf diese Position einstellen und den Überbrückungsanschluß einfügen. (Das rechte Eingangssignal wird nicht ausgegeben.)

⑬ Eingangswähler (INPUT SELECTOR)

Dieser Schalter wählt die Eingangsmethode der Signale, die von den Verstärkren A und B verstärkt

werden sollen.

- Position A B:

Die Eingangssignale zu den Verstärkern A und B werden beide verstärkt.

- Position A:

Nur das Eingangssignal zum Verstärker A wird verstärkt, die Verstärkung erfolgt durch beide Verstärker A und B.

⑭ FILTER-Schalter (B.ch)

Mit diesem Schalter kann der Hochpaß- bzw. Tiefpaßfilter für die Lautsprecher-Ausgangssignale aktiviert werden.

• HPF-Stellung (Hochpaßfilter):

Dieser Filter gibt ein höheres als das mit dem "HPF FREQUENCY"-Regler eingestellte Frequenzband ab.

• OFF-Stellung:

Hierbei wird die gesamte Bandbreite ohne Filterwirkung abgegeben.

• LPF-Stellung (Tiefpaßfilter):

Dieser Filter gibt ein niedriges als das mit dem "LPF FREQUENCY"-Regler eingestellte Frequenzband ab. Das Lautsprecher-Ausgangssignal wird automatisch auf monaural geschaltet (L + R).

⑮ BASS BOOST (Bassverstärker)-Schalter (B.ch)

Wenn dieser Schalter auf "ON" gestellt wird, werden die Bässe verstärkt.

Sie können BASS BOOST nur für den Verstärker B verwenden.

• ON-Stellung:

BASS BOOST ist +6 dB

• OFF-Stellung:

BASS BOOST ist ausgeschaltet.

⑯ Regler für Hochpaßfilter (HPF FREQUENCY) (A.ch/B.ch)

Zum Einstellen der Abschaltfrequenz, wenn der "FILTER"-Schalter auf "HPF" gestellt ist.

⑰ Regler für Tiefpaßfilter (LPF FREQUENCY) (B.ch)

Zum Einstellen der Abschaltfrequenz, wenn der "FILTER"-Schalter auf "LPF" gestellt ist.

⑱ Regler für Eingangsempfindlichkeit (INPUT SENSITIVITY) (A.ch/B.ch)

Diesen Regler entsprechend dem Vorverstärker-Ausgangspegel des mit diesem Gerät verbundenen Mittengeräts oder auf die maximale Ausgangsleistung des Originalausstattung-Automobil-Stereogeräts einstellen.

Die Empfindlichkeit von Verstärker A und B kann separat eingestellt werden; die Position des Eingangswahlschalters hat darauf keinen Einfluß. Das nebenstehende Diagramm als Anleitung verwenden.

ANMERKUNG

Einzelheiten über den Pegel des Vorverstärker-Ausgangssignals siehe der Bedienungsanleitung des Hauptgeräts.

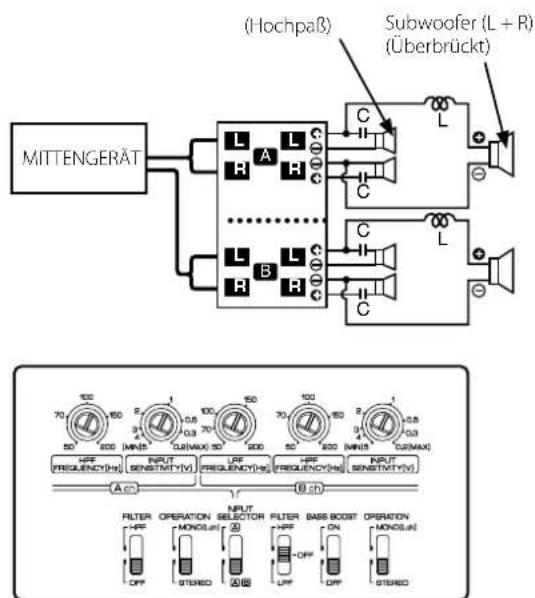

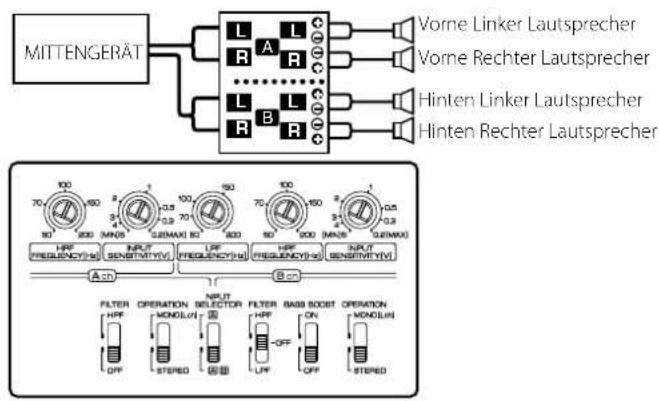

4-Kanal-System

■ Hochbelastung-2-Kanal-System


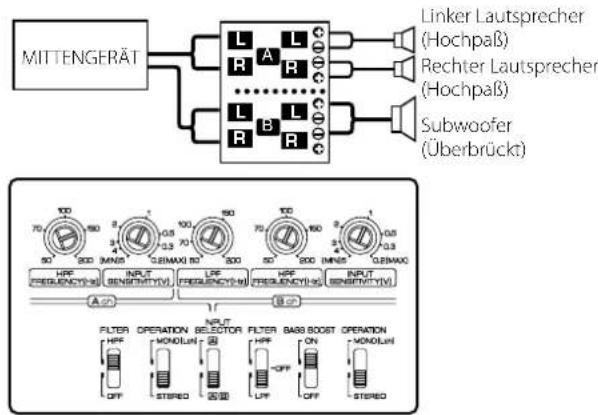

■ 2-Kanal + Subwoofer-System (1)

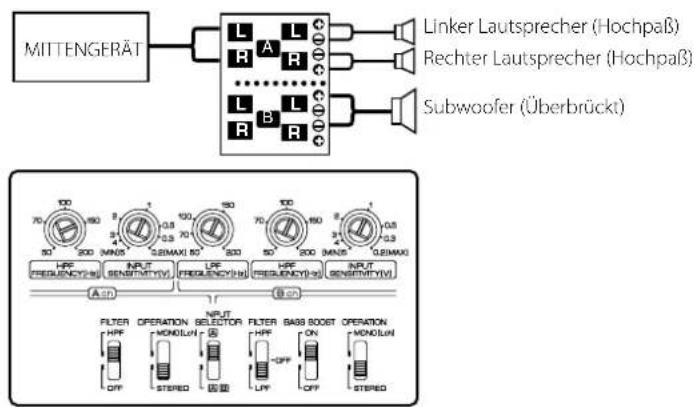

■ 2-Kanal + Subwoofer-System (2)

Tri-Modus

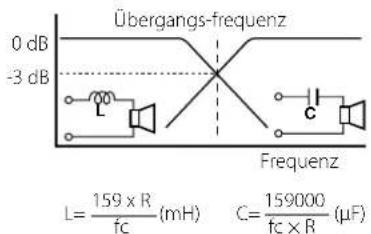

Funktionsprinzip des Tri-Modus

Methode der Frequenzbereich-Aufteilung unter Verwendung einer Spule und eines Kondensators ... im Fall von 6 dB/Okt. Flanke

Spule (L):

Läßt tiefe Frequenzen passieren und sperrt hohe Frequenzen. (Tiefpaß)

Kondensator (C):

Läßt hohe Frequenzen passieren und sperrt tiefe Frequenzen. (Hochpaß)

fc=Übergangsfrequenz (Hz)

R=Lautsprecherimpedanz (Ω)

Beispiel:

Einstellung einer Übergangsfrequenz von 120 Hz mit Lautsprechern mit einer Impedanz von 4 ohm.

Besorgen Sie eine Spule und einen Kondensator, die im Fachhandel erhältlich sind, mit Kenngrößen, die den mit den obigen Formel berechneten Ergebnissen so nahe wie möglich sind. Der Nennwert des Kondensators sollte so nahe wie möglich an 331,25 (μF) liegen, der Nennwert der Spule so nahe wie möglich an 5,3 (mH).

ACHTUNG

• Bei Brückenschaltung eines Lautsprechers, darf die Lautsprecherimpedanz nicht unter 4 Ohm liegen. Wenn ein Lautsprecher mit einer Impedanz von weniger als 4 Ohm angeschlossen wird, kann dies zu einer Beschädigung des Geräts führen.
• Schließen Sie an die Lautsprecher, die von Hochfrequenzen passiert werden, unbedingt Kondensatoren an. Andernfalls kommt es zu einem Verlust der kombinierten Impedanz mit dem Tieftöner.
• Stellen Sie sicher, daß die Stehspannung und aktuellen Werte der Kondensatoren (C) und Spulen (L) ausreichend sind.

Manchmal funktioniert das Gerät nicht richtig, weil ein einfacher Bedienungsfehler vorliegt. Schauen Sie daher zunächst in die nachfolgende Übersicht, bevor Sie Ihr Gerät zur Reparatur geben. Vielleicht läßt sich der Fehler ganz leicht beheben.

SYMPTOM MÖGLICHE URSACHE ABHILFE
Kein Ton.(Kein Ton von einer Seite)(Durchgebrannte Sicherung)	Die Eingangskabel (oder Ausgangskabel) sind abgetrennt.Der Schutzschaltkreis kann unter Umständen aktiviert werden.Die Lautstärke ist zu hoch.Das Lautsprecherkabel ist kurzgeschlossen.	Die Eingangskabel (oder Ausgangskabel) anschließen.Die Anschlüsse überprüfen und sich dabei auf den Abschnittbeziehen.Ersetzen die Sicherung und verwenden Sie eine niedrigere Lautstärke.Ersetzen Sie nach dem Überprüfen des Lautsprecherkabels und dem Beseitigen der Ursache für den Kurzschluss die Sicherung.
Der Ausgangspegel ist klein(oder zu groß).	Der Eingangsempfindlichkeit-Regler ist nicht auf die richtige Position eingestellt.	Den Regler nach den Anweisungen untereinstellen.
Die Klangqualität ist schlecht.(Der Klang ist verzerrt.)	Die Lautsprecherkabel sind mit falscher / Polarität angeschlossen.Ein Lautsprecherkabel ist von einer Schraube der Autokarosserie durchstochen.Die Schalter sind evtl. falsch eingestellt.	Die Kabel polaritätsrichtig mit und an die entsprechenden Klemmen angeschlossen.Die Lautsprecherkabel erneut so anschließen, daß sie nicht beschädigt sind.Die Schalter korrekt einstellen und sich dabei auf die Abschnittebeziehen.

Technische Daten

Die technischen Daten können sich ohne besonderen Hinweis ändern.

Audioteil	KAC-8452	KAC-8402
Max. Ausgangsleistung	800 W	720 W
Nenn-Ausgangsleistung (+B = 14,4 V)
Normal (4 Ω) (DIN : 45324 , +B = 14,4V)	70 W × 4	60 W × 4
(2 Ω) (1 kHz, 0,8 % Gesamtklirrfaktor)	100 W × 4	90 W × 4
Überbrückt (4 Ω) (1 kHz, 0,8 % Gesamtklirrfaktor)	200 W × 2	180 W × 2
Frequenzgang (+0, -3 dB)	5 Hz – 50 kHz	5 Hz – 50 kHz
Ampfindlichkeit (bei Nennleistung) (Max.)	0,2 V	0,2 V
(Min.)	5,0 V	5,0 V
Eingangsimpedanz	10 kΩ	10 kΩ
Rauschabstand	<100 dB	<100 dB
Frequenz des Tiefpaßfilter (18 dB/oct.) (B-kanal)	50 – 200 Hz (Veränderlich)	50 – 200 Hz (Veränderlich)
Frequenz des Hochpaßfilter (12 dB/oct.)	50 – 200 Hz (Veränderlich)	50 – 200 Hz (Veränderlich)
Schältkreis der Bassverstärkung (90 Hz)	+6 dB	+6 dB
Allgemeinl	KAC-8452	KAC-8402
Betriebsspannung	14,4 V (11 – 16 V Zulässig)	14,4 V (11 – 16 V Zulässig)
Stromverbrauch	40 A	40 A
Installationsgröße (B × H × I)	380 × 61 × 286 mm	380 × 61 × 286 mm
Gewicht	5,8 kg	5,8 kg

▲WAARSCHUWING
