| Tipo de Produto | Amplificador de Potência 4/3/2 Canais |
| Marca | Kenwood |
| Modelo | KAC-8452 |

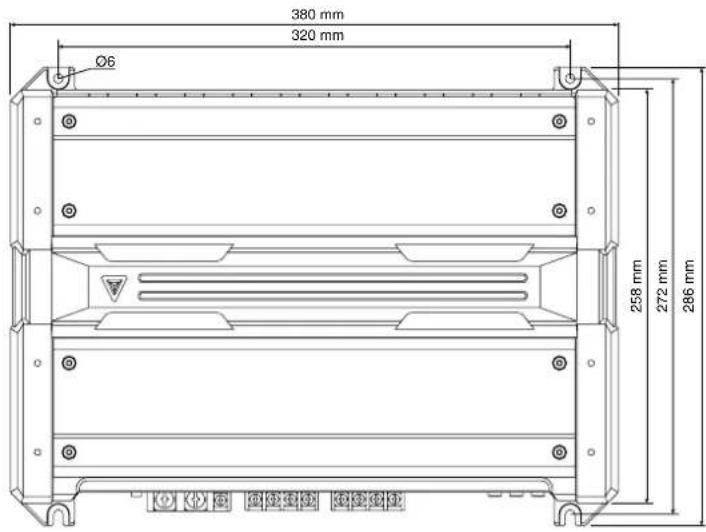

| Dimensões (L x A x P) | 380 x 61 x 286 mm |
| Peso | 5,8 kg |
| Tensão de Operação | 14,4 V (11 – 16 V permitido) |
| Consumo de Corrente | 40 A |
| Potência Máxima de Saída | 800 W |
| Potência Nominal de Saída (4 Ω, DIN 45324) | 70 W × 4 |
| Potência Nominal de Saída (2 Ω, 1 kHz, 0,8% Distorção) | 100 W × 4 |
| Potência Nominal de Saída em Ponte (4 Ω, 1 kHz, 0,8% Distorção) | 200 W × 2 |
| Resposta de Frequência (+0, -3 dB) | 5 Hz – 50 kHz |
| Sensibilidade de Entrada | 0,2 V – 5,0 V (ajustável) |
| Impedância de Entrada | 10 kΩ |
| Relação Sinal-Ruído | < 100 dB |
| Filtro Passa-Alta (Canal A e B) | 50 – 200 Hz, 12 dB/Oct., ajustável |
| Filtro Passa-Baixa (Canal B) | 50 – 200 Hz, 18 dB/Oct., ajustável |
| Reforço de Graves (Canal B) | +6 dB a 90 Hz, ligável/desligável |
| Fusível | 40 A (fusível de lâmina) |
| Conexões | Entradas RCA, Entrada de Nível de Alto-Falante, Saída Line-Out, Conectores de Parafuso |
| Modos de Operação | Estéreo, Mono (ponte), Tri-Modo |
| Funções de Proteção | Curto-circuito, Sobreaquecimento, Corrente Contínua, Subtensão |
| Local de Instalação | Porta-malas ou sob o banco, boa ventilação necessária |
| Limpeza | Pano macio, seco ou levemente úmido; sem solventes |
| Conteúdo da Embalagem | Manual de Instruções, Material de Montagem, Chave Allen |
Perguntas frequentes - KAC-8452 KENWOOD
Perguntas dos utilizadores sobre KAC-8452 KENWOOD
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Rádio de carro em formato PDF gratuitamente! Encontre o seu manual KAC-8452 - KENWOOD e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. KAC-8452 da marca KENWOOD.
MANUAL DE UTILIZADOR KAC-8452 KENWOOD
As seguintes precauções devem ser tomadas para evitar acidentes e/ou incêndio:
- Ao prolongar com cabos a bateria ou cabos massa, assegurar-se de que está usando cabos especiais automotivos ou outros com uma área de 8 mm ^2 (AWG8) ou maiores para prevenir a deterioração ou danos ao revestimento dos cabos.
- Para prevenir curtos-circuitos, nunca se deve colocar ou deixar objetos metálicos (p.ex., moedas ou ferramentas de metal) dentro do aparelho.
- Se o aparelho começar a emitir fumaça ou cheiros estranhos, deve-se desligá-lo imediatamente e consultar seu concessionário Kenwood.
- Não tocar o aparelho durante sua operação pois sua superfície pode estar quente e causar queimaduras.
ACUIDADO
Para prevenir danos à máquina, deve-se tomar as seguintes precauções:
- Confirmar que o aparelho está conectado a uma fonte de alimentação de 12 V em corrente contínua, com o terminal negativo conectado à massa.
- Não abrir as tampas. de cima e de baixo do aparelho.
- Não instalar o aparelho num local exposto à luz solar direta ou calor e umidade excessivos. Evitar também locais com poeira em demasia ou a possibilidade de pingos de água.
- Ao trocar um fusível, deve-se utilizar somente um novo com a potência nominal prescrita (como está escrito no estojo). Usar um fusível com potência nominal errada pode causar mau funcionamento do aparelho.
- Para evitar curtos-circuitos ao trocar um fusível, primeiro deve-se desconectar a fiação.
NOTA
- Se aparecerem problemas durante a instalação, consulte o seu concessionário Kenwood.
- Se isto não resolver o problema, consulte o seu concessionário Kenwood.
Este produto não é instalado pelo fabricante de um veículo na linha de produção, nem pelo importador profissional de um veículo para um Estado Membro da UE.
Para Limpar o Aparelho
Caso a superfície do aparelho esteja suja, limpá-la com um pano de silício ou um trapo macio seco, após desconectá-lo da fonte de energia.
ACUIDADO
Não limpe o painel com um pano àspero ou com um pano embebido com solventes voláteis tais como dissolventes de tintas ou álcool. Eles podem arranhar a superfície do painel e/ou fazer com que as letras indicadoras descasquem.
Para impedir a descarga da bateria
Quando utilizar a unidade na posição ACC ON sem ligar o motor, descarrega a bateria. Utilize-a depois de ligar o motor.
Função de protecção
A função de protecção é activada nas seguintes situações:
Este aparelho dispõe duma função de protecção para esta unidade e seus altifalantes, contra possíveis problemas e acidentes.
Quando esta função de protecção é activada, a indicação de alimentação apaga e o amplificador pára de funcionar.
- Quando um cabo de altifalante pode estar em curto-circuito.
- Quando a saída de altifalante entra em contacto com a massa.
- Quando do malfuncionamento do aparelho, com um sinal de corrente contínua enviado à saída de altifalante.
- Quando a temperatura interna for alta e a unidade não funcionar.
- Quando um cabo massa da unidade central (unidade magnetofónica, leitor de discos compactos digitais, etc.) ou este próprio aparelho não está conectado a uma peça de metal que serve como massa eléctrica a passar electricidade ao terminal negativo ⊖ da bateria.
Cablagem
- Vá buscar o cabo da bateria desta unidade directamente à bateria. Se estiver ligado à instalação eléctrica do veículo, pode provocar o rebentamento dos fusíveis, etc.
- Caso um zumbido seja ouvido dos altifalantes com o motor funcionando, conectar um filtro de ruído de linha (opcional) a cada cabo de bateria.
- Não deixar o cabo em contacto directo com a borda da placa de ferro com o uso de ilhós.
- Conectar o cabo massa à parte metálica do chassis do automóvel que serve como massa eléctrica que passa electricidade ao terminal negativo da bateria. Não ligar a alimentação sem que o cabo massa tenha sido conectado.
- Não se esqueça de instalar de um fusível de protecção no cabo de alimentação junto à bateria. O fusível de protecção deve ter a mesma capacidade do fusível da unidade ou superior.
- Para o cabo de alimentação e a ligação à terra, utilize um cabo de alimentação do tipo de veículo (à prova de fogo) com uma capacidade superior à capacidade do fusível da unidade. (Utilize um cabo de alimentação com um diâmetro de 8 mm ^2 (AWG 8) ou superior.
- Quando são usados mais de um amplificador de potência, use um cabo de alimentação e fusível de protecção de capacidade superior à corrente máxima utilizada por cada amplificador.
Seleção de Altifalantes
- A potência de saída nominal dos altifalantes que vão ser ligados deverá ser superior à potência máxima (em Watts) do amplificador. A utilização de altifalantes com potência nominal de entrada inferior à potência de saída do amplificador, provocará a emissão de fumos bem como danos.

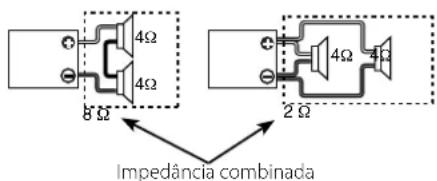

- A impedância dos altifalantes que vão ser ligados deverá ser 2Ω ou superior (para ligações estéreo), ou 4Ω ou superior (para ligações em ponte). Quando pretender usar mais de um jogo de altifalantes, calcule a impedância combinada dos altifalantes e depois ligue altifalantes apropriados ao amplificador.
NOTA
- A tampa de trás é fixa e não pode ser removida.
Acessórios
| Denominação Vista externa Quantidade | ||
| Parafusos perfurantes 5 × 18 mm | 4 | |
| Tampa de terminal(Borne d'alimentation) | 1 | |
| Câble d'entrée de niveau d'enceinte | 1 | |
| Chave sextavada | 1 | |
Denominação Vista externa Quantidade

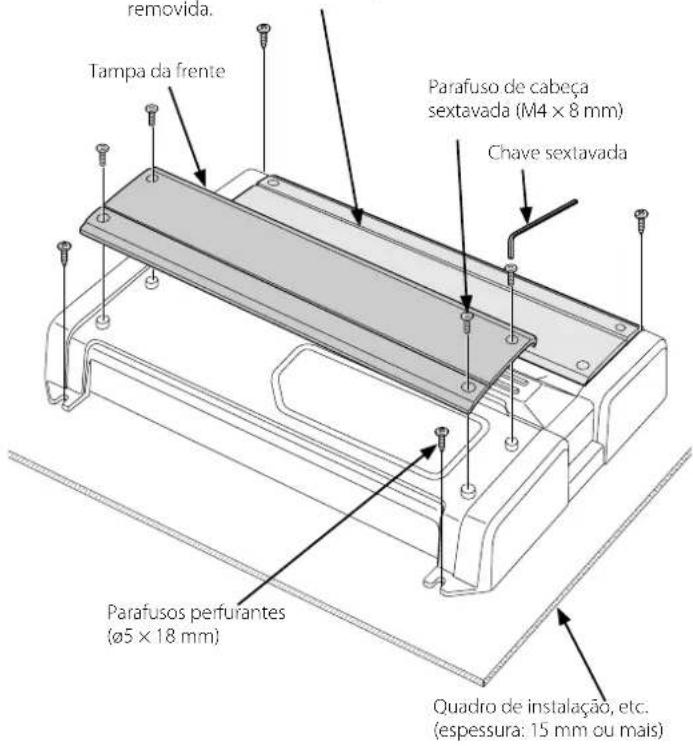

Procedimento de instalação
Tendo em vista que há uma grande variedade de ajustes e conexões possíveis dependendo de sua aplicação, ler o manual de instruções detidamente para seleccionar o ajuste apropriado e a conexão correcta. O ajuste inadequado ou conexão incorrecta pode resultar em degradação sonora, geração de ruído ou até mesmo falta de som.
-
Remover a chave da ignição e desconectar o terminal negativo ⊖ da bateria para evitar curto-circuito.
-
Ajustar o aparelho de acordo com o modo desejado.
- Conectar os cabos de entrada e saída das unidades.
- Conectar os cabos de altifalante.
- Conectar o cabo de alimentação, o cabo de controlo de alimentação e o cabo massa, nesta ordem.
- Instale os acessórios de instalação da unidade.
- Lique a unidade.
- Conectar o terminal negativo ⊖ da bateria.
ACUIDADO
- Não instale nos locais abaixo;
(Local instável; Num local que interfira com a condução; Num local húmido; Num local poeirento; Num local quente; Num local sujeito aos raios solares; Num local sujeito a ar quente) - Não instalar este aparelho debaixo dum tapete. Caso contrário o aumento de temperatura pode danificar este aparelho.
- Instalar este aparelho num local com fácil dissipação de calor. Uma vez instalado, não colocar nada sobre o aparelho.
- A temperatura da superfície do amplificador subirá durante o funcionamento. Instale o amplificador num local onde pessoas, resinas e outras substâncias sensíveis ao calor não entrem em contacto com ele.
- Ao fazer um orifício debaixo de um assento, no porta-bagagens, ou em qualquer outro ponto da viatura, verifique se não há perigo do outro lado, tal como depósito de gasolina, tubagem de travões, cablagens eléctricas, e tome o cuidado de não fazer riscos ou outros danos.
- Não instale perto do painel de instrumentos, tabuleiro posterior, ou partes de segurança dos air-bags.
- A instalação na viatura deverá ser feita firmemente num local que não obstrua a condução. Se o aparelho se soltar em consequência de um choque e atingir uma pessoa ou um elemento de segurança, poderá provocar ferimentos ou um acidente.
- Depois de instalar o aparelho, confirmar que o equipamento eléctrico, tais como lâmpadas de freio, indicadores de direcção do automóvel e o limpador do pára-brisas estão funcionando adequadamente.
ADVERTÊNCIA
Para evitar incêndio devido a curto-circuito nos fios, conectar um elo fusível ou um disjuntor próximo ao terminal positivo ⊕ da bateria.
▲CUIDADO
- Caso o som não seja emitido normalmente, desligar a alimentação imediatamente e verificar as conexões.
- Não deixe de desligar a alimentação antes de mudar o ajuste de qualquer um dos comutadores.
- No caso da queima dum fusível, verificar os cabos para ver se há curto-circuito, e substituir o fusível por um da mesma classe.
- Confirmar que não há cabos desconectados nem conectores em contacto com a carroceria do automóvel. Para evitar curto-circuito, não remover a cobertura dos cabos não conectados nem dos conectores.
- Conectar os cabos de altifalante aos conectores apropriados separadamente. O uso do cabo negativo do altifalante ou dos cabos de altifalante de massa em contacto com a carroceria do automóvel pode causar malfuncionamento deste aparelho.
- Depois de terminada a instalação, confirmar que as lâmpadas de freio, indicadores de direcção do automóvel e o limpador do pára-brisas estão funcionando adequadamente.
NOTA
- Não conectar cabos e condutores juntos a tomadas de entrada de cabo RCA e terminais de entrada de altifalantes, tendo em vista que isto pode causar malfuncionamento ou danos ao aparelho.
* comercialmente disponível

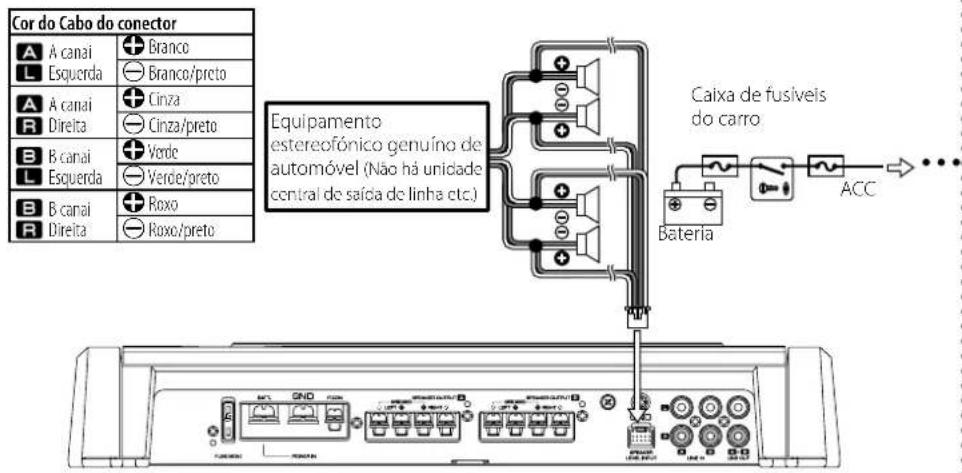

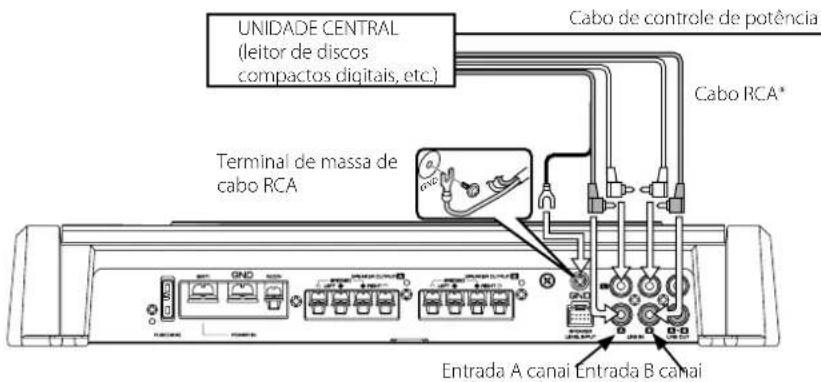

■Ligação Cabo RCA ou Entrada de nível do altifalante
- Conexão de cabo RCA
- Conexão de entrada de nível de altifalante

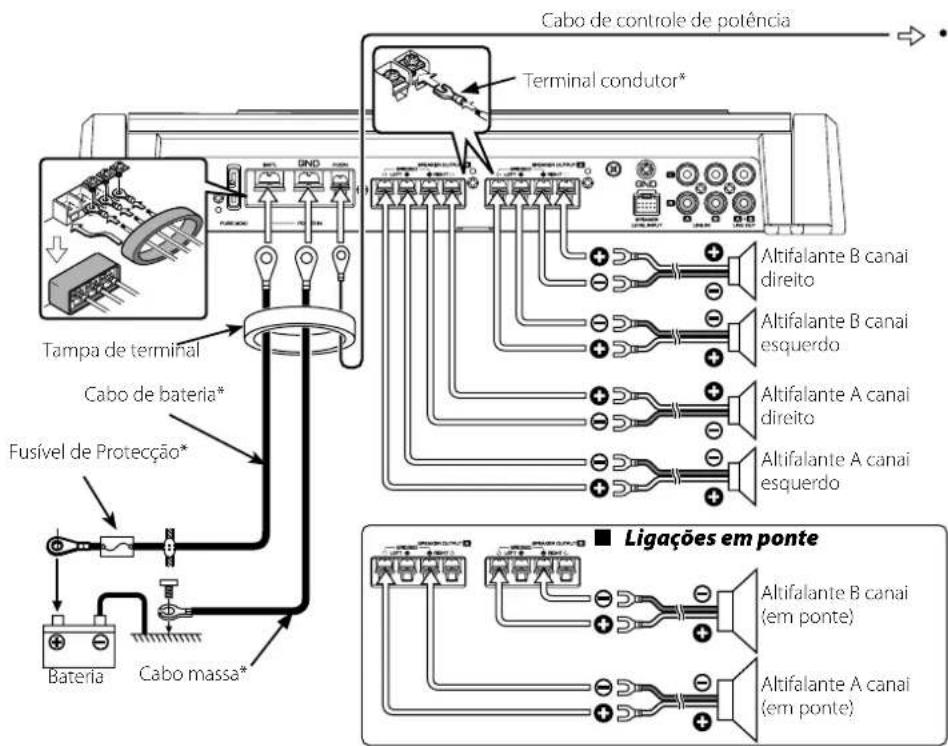

■ Ligação dos fios de alimentação e dos fios dos altifalantes
Este aparelho é um amplificador de 4 canais que consiste de 2 amplificadores numa mesma unidade, os quais são denominados amplificador "A" e amplificador "B". Este aparelho é uma unidade compatível com uma grande variedade de sistemas, combinando os comutadores e funções descritos a seguir.
① Fusível (40A)
NOTA
Se não conseguir encontrar o fusível com a capacidade especificada na sua loja etc., consulte o revendedor Kenwood.
② Terminal de bateria (BATT)
③ Terminal de massa (GND)
④ Terminal de controlo de corrente (P.CON) Controla a activação/desactivação da unidade.
NOTA
Controla a corrente da unidade. Verifique se está ligado a todos os sistemas.
⑤ Terminais de saída de altifalante (SPEAKER OUTPUT) (A.ch/B.ch)
• Ligações estereofónicas:
Quando desejar usar a unidade como amplificador estereofónico, serão usadas ligações estereofônicas. As colunas de som para serem ligadas deverão possuir uma impedância de 2ohms ção ou maior. Quando estiverem para ser ligadas múltiplas colunas de som, assegure-se de que a impedância combinada seja 2ohms ou maior, para cada canal.
• Ligações em ponte:
Quando desejar usar a unidade como um amplificador monoaural de saída elevada, serão usadas ligações em ponte. (Faça as ligações para os terminais de saída das colunas de som (SPEAKER OUTPUT) do canal esquerdo (LEFT) e do canal direito (RIGHT) ⊖.) As colunas de som para serem ligadas deverão possuir uma impedância de 4ohms ou maior. Quando estiverem para ser ligadas colunas de som múltiplas, assegure-se de que a impedância combinada seja de 4ohms ou maior.
▲CUIDADO
A entrada nominal dos altifalantes não deve ser menor que a saída máxima do amplificador. Caso contrário, isto pode resultar em mal funcionamento.
⑥ Terminal massa de cabo RCA (GND)
Ao usar um cabo RCA com um condutor de massa, conectar o condutor de massa a este terminal.
⑦ Terminal de entrada de nível de altifalante (SPEAKER LEVEL INPUT)
NOTA
- O equipamento estereofónico genuino do automóvel deve ter uma saída de potência máxima de pelo menos 40 W.
- Não conectar os condutores de saída de altifalante dum amplificador de potência (opcional) aos
NOTA

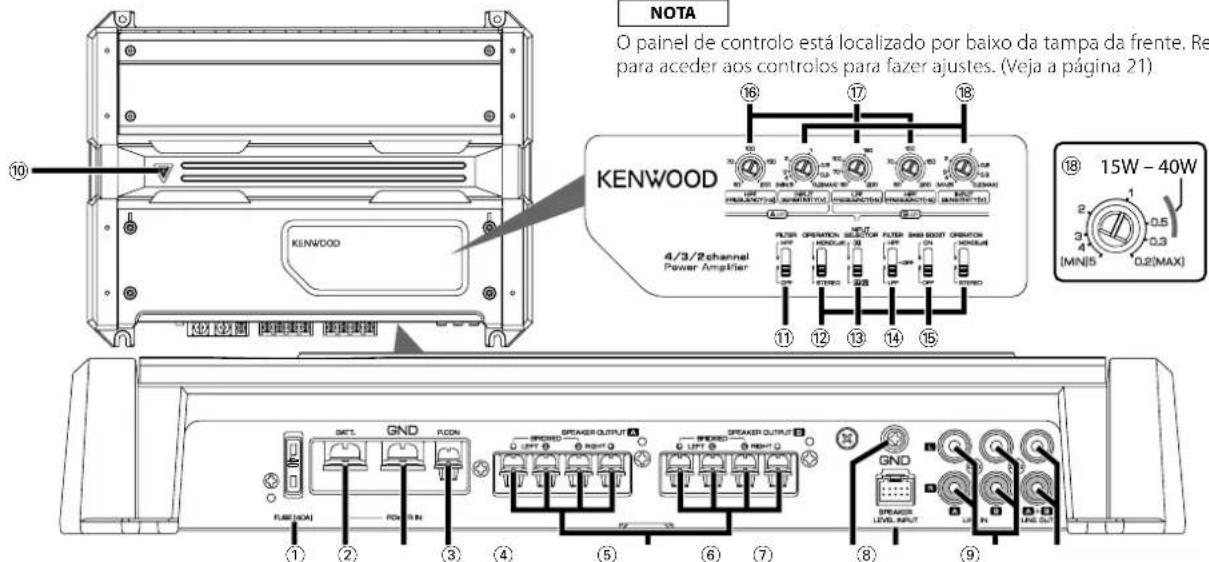

O painel de controlo está localizado por baixo da tampa da frente. Remova a tampa para aceder aos controlos para fazer ajustes. (Veja a página 21)
terminals de entrada de altifalante desta unidade, tendo em vista que isto pode resultar em malfuncionamento ou danos ao aparelho.
- Não conectar cabos e condutores juntos a tomadas de entrada de cabo RCA e terminais de entrada de altifalantes, tendo em vista que isto pode causar malfuncionamento ou danos ao aparelho.
- Conectar o condutor de controlo de alimentação a uma fonte de energia que pode ser ligada/desligada pela chave de ignição do automóvel (linha acessória). Com esta conexão um ruído de impacto pode ser gerado quando a alimentação do equipamento estereofónico genuino do automóvel é ligado/desligado.
⑧ Terminal de entrada de linha (LINE IN) (A.ch/B.ch)
⑨ Terminal de saída de linha (LINE OUT)
Estas terminais transmitem respectivamente a entrada de sinal aos amplificadores A e B.
Isto é executado sempre como sinais estereofónicos sem importar a posição do comutador de operação ("OPERATION").
⑩ Indicação de alimentação
Quando a alimentação é ligada, esta indicação acende. Caso a indicação de alimentação não acenda quando o aparelho é ligado, sua função de protecção pode ser activada. Verificar se há qualquer indício de problema. (Veja a página 20)
⑪ Comutador de filtragem (FILTER) (A.ch)
Este interruptor permite a aplicação de filtros de passa-altos às saídas do altifalante.
- Posição de filtragem de alta passagem (HPF):
O filtro emite a faixa de frequências mais altas que a frequência estabelecida com o controlo de frequência ("HPF FREQUENCY").
- Posição OFF:
Toda a faixa de frequência é emitida sem filtragem.
⑫ Comutador de operação (OPERATION) (A.ch/B.ch)
Os métodos de amplificação da entrada de sinal aos amplificadores A e B podem ser seleccionadas independentemente, de acordo com o ajuste deste comutador.
- Posição estereofónica (STEREO):
O amplificador pode ser usado como um amplificador estéreo.
- Posição monofónica (MONO (Lch)):
Somente o sinal que entra desde o lado esquerdo é amplificado. Ao usar um amplificador monofónico de grande potência, colocar nesta posição e conectar a ponte. (o sinal direito de entrada não é emitido)
⑬ Comutador selector de entrada (INPUT SELECTOR)
Este comutador selecciona o método de entrada dos sinais a serem amplificados pelos amplificadores A e B.
- Posição A B:
Nesta posição, a entrada de sinal é amplificada a ambos os amplificadores A e B.
- Posição A:
Nesta posição, somente a entrada de sinal do amplificador A é amplificada a ambos os amplificadores A e B.
⑭ Comutador de filtragem (FILTER) (B.ch) Aplica a filtragem de alta ou baixa passagem às saídas de altifalante.
- Posição de filtragem de alta passagem (HPF):
O filtro emite a faixa de frequências mais altas que a frequência estabelecida com o controlo de frequência ("HPF FREQUENCY").
- Posição OFF:
Toda a faixa de frequência é emitida sem filtragem.
- Posição de filtragem de baixa passagem (LPF):
O filtro emite a faixa de frequências mais baixas que a frequência estabelecida com o controlo de frequência ("LPF FREQUENCY").
A saída do altifalante é comutada automaticamente para monofónica (E+D).
⑮ Interruptor BASS BOOST (Aumento de graves) (B.ch)
Regulando este interruptor para "ON" enfatiza os baixos. Poderá usar o BASS BOOST apenas para o amplificador B.
- Posição ON:
BASS BOOST está +6 dB
- Posição OFF:
BASS BOOST está desligado.
⑯ Controlo de frequência de alta passagem (HPF FREQUENCY) (A.ch/B.ch)
Estabelece a frequência de corte quando o comutador de filtragem ("FILTER") é ajustado à posição de alta passagem ("HPF").
⑰ Controlo de frequência de baixa passagem (LPF FREQUENCY) (B.ch)
Estabelece a frequência de corte quando o comutador de filtragem ("FILTER") é ajustado à posição de baixa passagem ("LPF").
⑱ Controlo de sensibilidade de entrada (A.ch/B.ch)
Ajustar este controlo de acordo com o nível de pré-saída da unidade central conectada a esta unidade, ou com a saída de potência máxima do equipamento estereofónico genuíno do automóvel.
A sensibilidade dos amplificadores A e B pode ser ajustada independentemente não importa a posição que o selector de entrada esteja.
Usar a ilustração à direita como referência.
NOTA
Para o nível de pré-saída ou saída de potência máxima, referir-se a

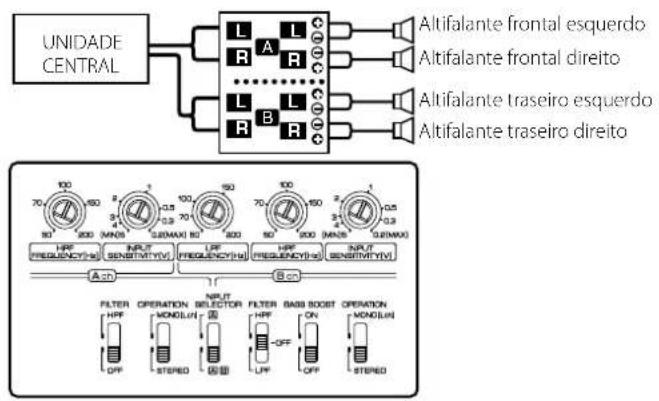

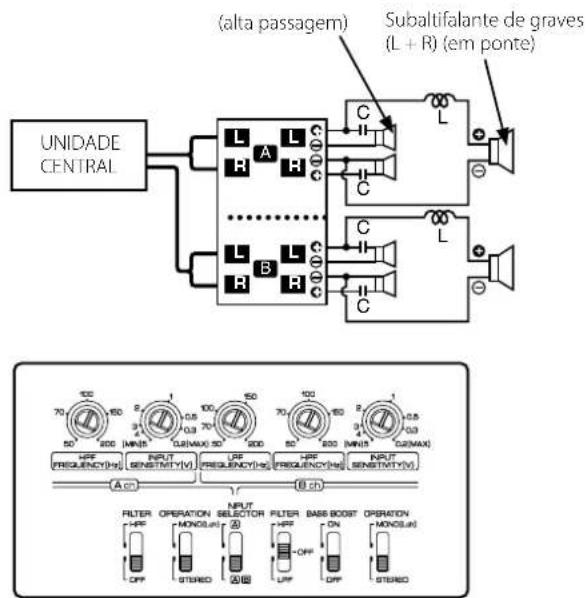

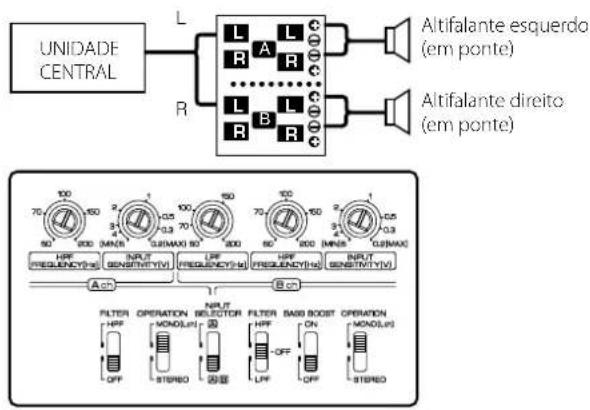

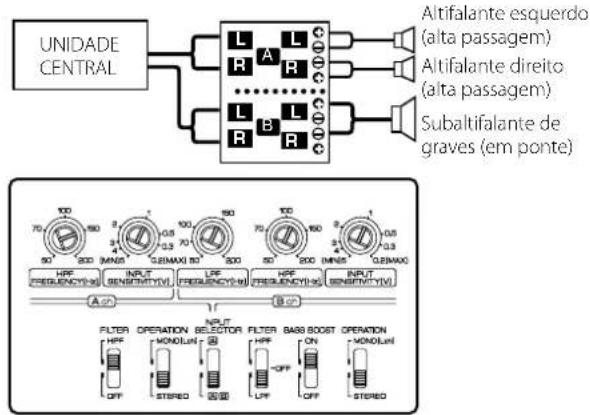

■ Sistema de 4 canais ■ Sistema de 2 canais de alta potência
■ Sistema de 2 canais + subaltifalante de graves (2)
■ Trimodo

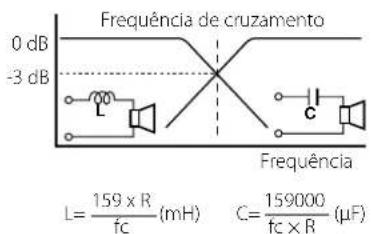

Principio do trimodo
Método de divisão de faixa de frequência com bobina e capacitor ... No caso duma subida de 6 dB/oitava.
Bobina (L):
Permite a passagem das baixas frequências e bloqueia as frequências altas. (baixa passagem)
Capacitor (C):
permite a passagem das altas frequências e bloqueia as frequências baixas. (alta passagem)
fc=Corte de frequência (Hz)
R=Impedância de altifalante (Ω)
Exemplo:
Quando é necessário ajustar uma frequência de 120 Hz com altifalantes com impedância de 4Ω.
Preparar uma bobina e um capacitor comercialmente disponíveis com os ajustes mais próximos dos resultados calculados através da fórmula acima indicada. O ajuste do capacitor deve ser o mais próximo possível de 331,25 (μF) e o ajuste da bobina deve ser o mais próximo possível de 5,3 (mH).
▲CUIDADO
- Caso se deseje conectar um altifalante por ponte como, a impedância do altifalante deve ser de pelo menos 4Ω. A conexão de altifalantes com impedância inferior a 4Ω pode resultar em avaria.
- Certifique-se que liga capacitores aos altifalantes pelos quais passarão altas frequências. Caso não o faça, provocará uma queda de impedância combinada com o altifalante de sub-baixos.
- Certifique-se a voltagem fornecida e as especificações dos capacitores (C) e bobines (L) são suficientes.
O que pode parecer como defeito ou mau funcionamento no seu aparelho pode ser apenas o resultado de uma pequena falha de operação ou na fiação. Antes de chamar um técnico para consertá-lo, verifique primeiro na seguinte tabela os possíveis problemas.
| PROBLEMA CAUSA PROVÁVEL SOLUÇÃO | ||
| Ausência de som(não há som num lado)(Fusível queimado) | O cabo de entrada/saída está desconectado.O circuito de protecção pode estar activado.O volume está demasiado alto.O cabo do altifaslante está em curot -circuito. | Conectar correctamente o cabo de entrada/saída.Verificar as conexões referindo-se à.Substitua o fusível e use menor volume.Depois de verificar o fio do altifalante e de rectificar a causa do curot-circuito, substitua o fusível. |
| O nível de saída é muito baixo(ou alto). | O controlo de ajuste de sensibilidade de entrada não está ajustado à posição correcta. | Ajustar o controlo correctamente conforme indicado em. |
| A qualidade do som é baixa.(o som sai destorcido) | Os cabos de altifalantes estão conectados com a polaridade / invertida.Um cabo de altifalante está prensado por um parafuso na carroceria do automóvel.Os comutadores podem estar ajustados incorrectamente. | Conectá-los apropriadamente verificando a polaridade / dos terminais e os cabos também.Conectar o cabo de altifalante novamente de modo que não fique prensado por nada.Ajustar os comutadores apropriadamente de acordo com. |
Especificações
As especificações podem ser alteradas sem prévia notificação.
Seção de áudio.... KAC-8452 KAC-8402
| Saída de potência máxima | 800 W | 720 W |
| Saída de potência nominal (+B = 14,4 V) | ||
| Normal (4 Ω) (DIN : 45324 , +B = 14,4V) | 70 W × 4 | 60 W × 4 |
| (2 Ω) (1 kHz, 0,8 % THD) | 100 W × 4 | 90 W × 4 |
| Em ponte (4 Ω) (1 kHz, 0,8 % THD) | 200 W × 2 | 180 W × 2 |
| Resposta de frequência (+0, -3 dB) | 5 Hz – 50 kHz | 5 Hz – 50 kHz |
| Sensibilidade (saída nominal) (MÁX.) | 0,2 V | 0,2 V |
| (MÍN.) | 5,0 V | 5,0 V |
| Impedância de entrada | 10 kΩ | 10 kΩ |
| Relação sinal/ruído | ≤100 dB | ≤100 dB |
| Frequência de filtro de baixa passagem (18 dB/oitava) (B canal) | 50 – 200 Hz (variável) | 50 – 200 Hz (variável) |
| Frequência de filtro de alta passagem (12 dB/oitava) | 50 – 200 Hz (variável) | 50 – 200 Hz (variável) |
| Circuito Enfatizador de Baixos (90 Hz) (B canal) | +6 dB | +6 dB |
| Geral | KAC-8452 | KAC-8402 |
| Tensão operacional | 14,4 V (11 – 16 V tolerável) | 14,4 V (11 – 16 V tolerável) |
| Consumo de energia | 40 A | 40 A |
| Dimensões de instalação (L × A × P) | 380 × 61 × 286 mm | 380 × 61 × 286 mm |
| Peso | 5,8 kg | 5,8 kg |
KENWOOD
- As seguintes precauções devem ser tomadas para evitar acidentes e/ou incêndio:
- ACUIDADO
- Para prevenir danos à máquina, deve-se tomar as seguintes precauções:
- NOTA
- Para Limpar o Aparelho
- Para impedir a descarga da bateria
- Função de protecção
- Cablagem
- Seleção de Altifalantes
- Procedimento de instalação
- ADVERTÊNCIA
- ▲CUIDADO
- ■Ligação Cabo RCA ou Entrada de nível do altifalante
- Principio do trimodo
- Bobina (L):
- Capacitor (C):
- Exemplo:
- Especificações
- KENWOOD
Marca : KENWOOD
Modelo : KAC-8452
Categoria : Rádio de carro
