GEBRUIKSAANWIJZING MD 83598 LIFE E72037 MEDION

Aanwijzingen bij deze handleiding 3

In denen handleiding gebruikte waarschuwingspictogrammen en -symbolen ....3
Gebruik voor het beoogde doel 4

Veiligheidsaanwijzingen 5

Veiligheid 5
Plaats van opstelling 5
Reparaties 6
Omgevingsomstandigheden. 6
Stroomvoorziening 7
HetDVD-station 7
Oortelefoon 7
Omgang met batterijen 8

Voorbereiding 9

Inhoud van de verpakking 9

Overzicht van het apparaat 10

Dvd-speler 10
BovenzijdeDVD-speler 11
LinkerzijdeDVD-zijde 11
Monitor 12
Linkerzijde beeldscherm 13
Afstandsbediening 14

Algemeen 16

OverDVD. 16
Opbouw van eenDVD 16

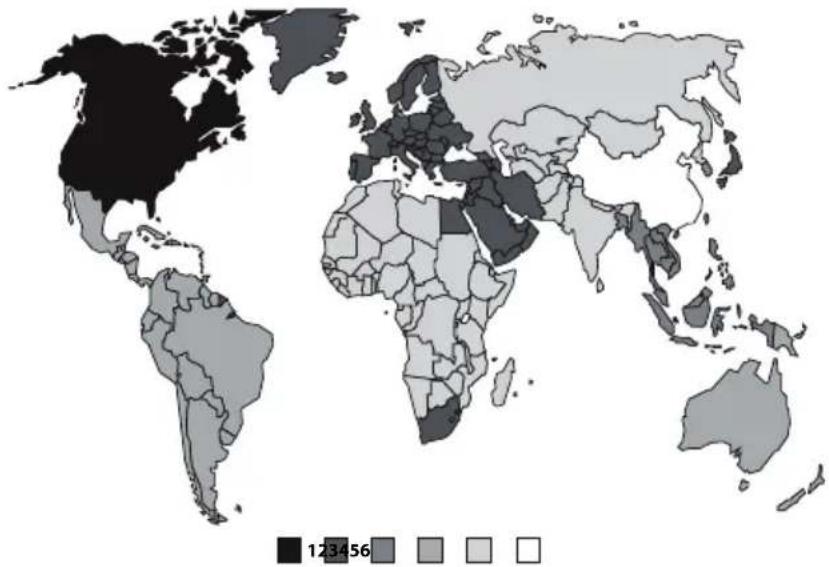

Regiocodes 17
Afspeelbare formaten 17

Stroomvoorziening en aansluitingen 18

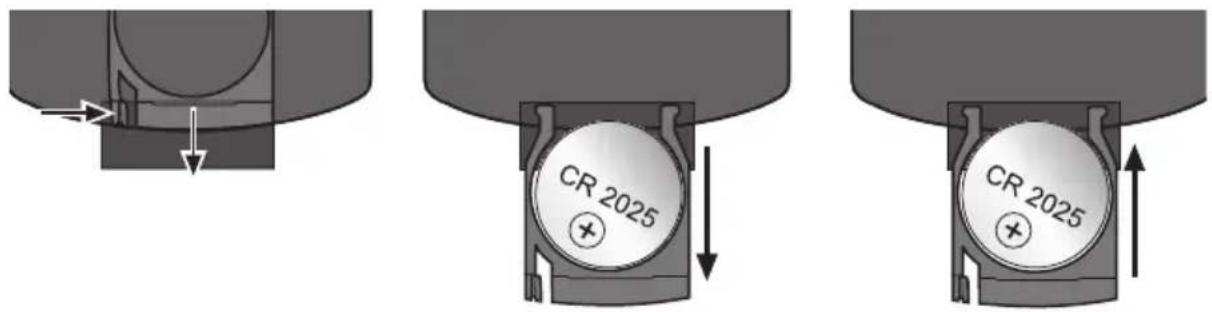

Batterijen in de afstandsbediening plaatsen 18
Batterij verrangen 18
Accu opladen 19
Autoadapter aansluiten 19
USB 19
SD-/MMC-geheugenkaarten 19
Hoofdtelefoon 19
COAXIAL-uitgang 20
Audio-/video- en stroomverbinding:tussenDVD-speler en beeldscherm 20
Aansluiting op de netspanning 20

Het apparatus in de auto bevestigen 21

U bevestigt de tas en het apparaat als volgt: 21

Algemene aanwijzingen voor het gebruik 22

Bediening op het apparaat zich of via de afstandsbediening 22
Inschakelen/uitschakelen 22
Weergavemedium kiezen 22
Volume 23

Beeldinstelling (MODE) 23

Dvd-modus. 24

Diskplaatsen 24
Toetsenfuncties 24
Navigeren op mp3- en jpeg-media. 28

Menu SETUP bijDVD-gebruik 29

Navigeren in de menu's 29

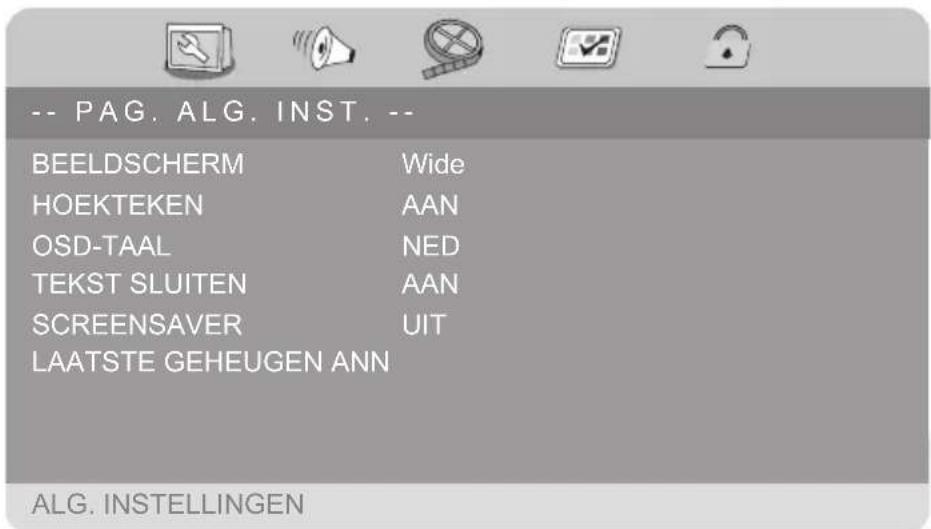

ALGEMEEN INSTELLINGENMENU 30
TV-BEELDFORMAAT 30

AUDIO SETUP MENU 32
DOLBY DIGITAL INSTELLING 32

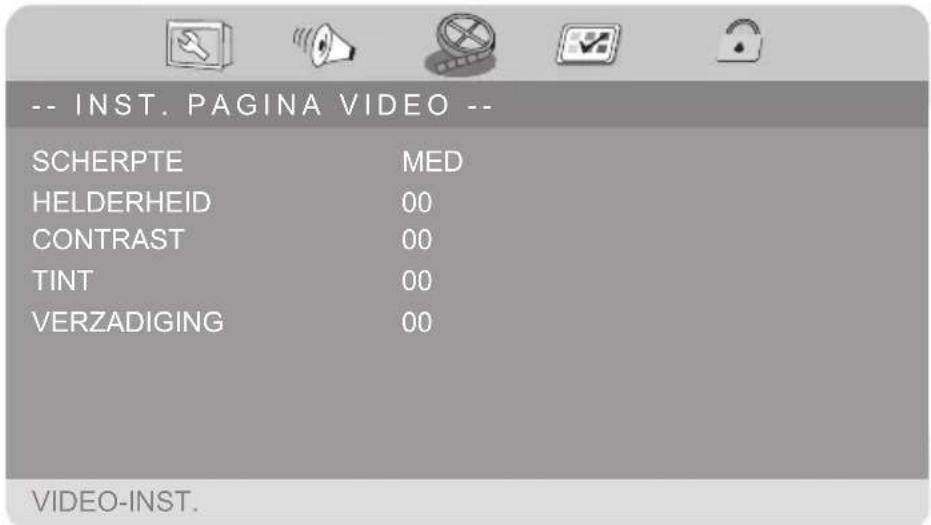

VIDEO SETUP MENU 34

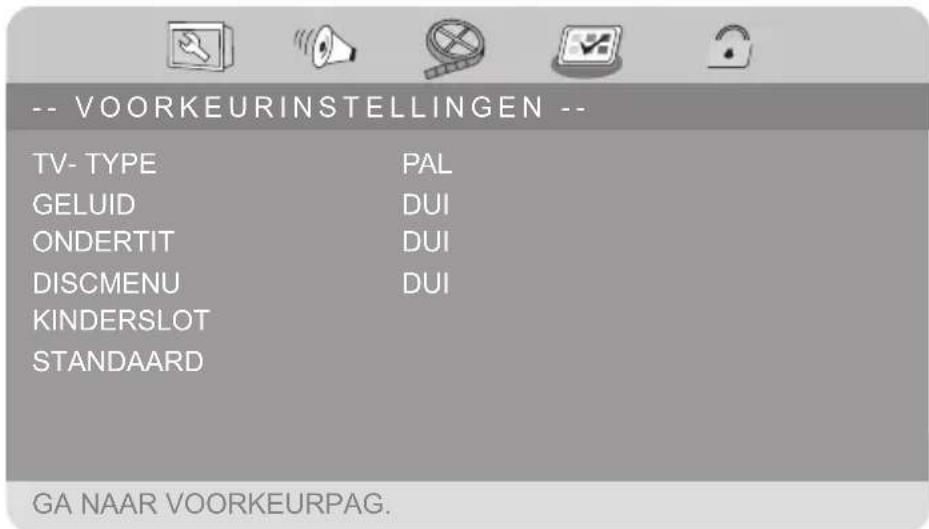

VOORKEURSINSTELLINGEN 35

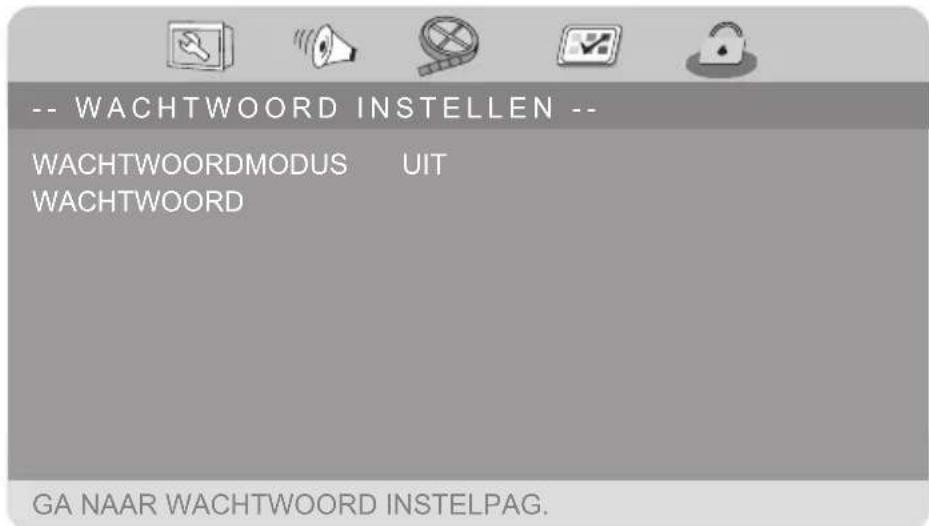

Wachtwoord SETUP-MENU 37

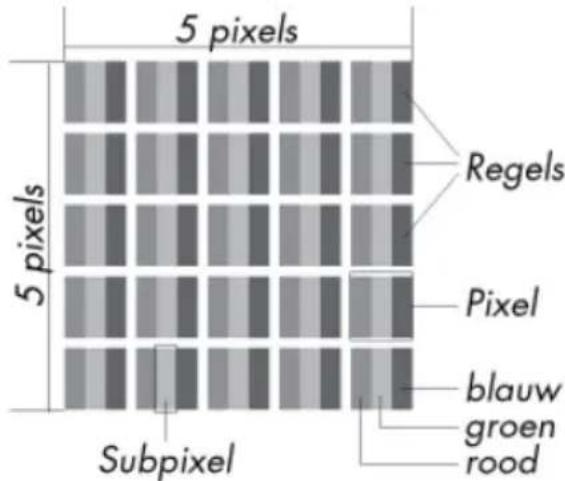

Pixelfouten bij lcd-tv's 38

Reiniging 39

Afvoer/verwerking 40

Aanwijzingen bij deze handleiding

Lees voor de eerste ingebruikneming deze handleiding grondig door en houd u vooral aan de veiligheidsadviezen. Wat u aan en met dit apparaat doet, is alleen toegestaan voor zover dat in de handleiding is beschreiben. Hou deze handleiding steeds binnen handbereik enbewaar hem goed zo-dat u hem bij verkoop kurz doorgveen aan de neue eigenaar!

NL

In deze handleiding gebruikte waarschuwingspicto-grammen en -symbolen

!	GEVAAR! Waarschuwing voor onmiddelijk levensgevaar! WAARSCHUWING! Waarschuwing voor möglich levensgevaar en/of ernstig onherst- elbaar letsel!
	VOORZICHTIG! Houd u aan de aanwijzingen om letsel en materiaïèle schade te voorko- men! LET OP! Houd u aan de aanwijzingen om materiaïèle schade te voorkomen!
i	OPMERKING! Verdere informatie over het gebruik van het apparaat!
i	OPMERKING! Volg de aanwijzingen in de handleiding op!
	WAARSCHUWING! Waarschuwing voor gevaar door elektrische schokken!
	WAARSCHUWING! Waarschuwing voor gevaar door te hoog volume!
• Plusteken/informatie over gebeurtenissenijdens de bediening
• Aanwijzingen voor uit te voeren handelingen

Gebruik voor het beoogde doel

Het apparatus is geschikt voor:

• de weergave vanDVD's en andere compatibile gegevensdragers
• het afspelen van USB opsga media en SD/MS/MMC geheugenkaarten
• het uitvoeren en weergeven van video- en audiobronnen

Het apparaat is uitsluitend bedoeld voor privégebruik, Niet voor industrièle of commerciele toepasseningen.

Bij een ander dan het bedoelde gezrukt vervalt de aansprakelijkheid:

• Wijzig niets aan uw apparaat zonder once toestemming en gebruik geen randaparatuur die nicht door ons is toegestaan of geleverd.
• Gebruik uitsluitend door ons geleverde of toegestane reserveonderdelen en accessoires.
• Houd u aan alle gegevens in deze handleiding, en met name aan de veiligheidsinstrumenties. Elk ander gebruik van het apparaat worden beschouwd als ondoelmatig gebruik en kan leiden tot letsel of materièle schade.
• Gebruik het apparaat Niet onder extreme omgevingsfactoren.

Veiligheidsaanwijzingen

Veiligheid

• Kinderen要去en onder toezicht staan om er zeker van te zich dat zich Niet met het apparaat gaan spelen. Dit apparaat is Niet bedoeld om te worden gezruikt door Personen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of geestelijkke vermogens of met onvoldoende ervaring en/of kennis, tenzij deze Personen onder toezicht staan van of zich geinstrueerd in het gebruik van het apparaat door iemand die verantwoordelijk is voor hun verilgheid.
• Houd het verpakkingsmaterial, zoals bijv. folie,uit de buurt van kinderen.Bij onjuist gebruik bestaat verstikkingsgevaar.
• Open nooit de behuizing van het apparatusat (gevaar voor elektrische schokken, kortsluiting en brand)!
• Stop geen voorwerpen via de sleuven en openingsen in het apparaat (gevaar voor elektrische schokken, kortsluiting en brand)!
• De sleuven en openingsen van het apparaat dienen voor de ventilatie. Dek deze openingsen Niet af (gevaar voor oververhitting of brand)!
• Oefen geen drukuit op het display. Het beeldscherm kan anders breken.
• De afstandsbediening heeft een Klasse 1 infrarooddiode. Kijk Niet in de LED met behulp van optische instrumenten.
• Let op! Bij een gebroken beeldscherm is er kans op letsel. Draag beschemende handschoenen bij het inpakken van gebarsten onderdelen. Waservoigens uw handen met zoep aangezien Niet kan worden uitgesloten dat er chemicaliën zijn vrijgekomen. Stuur de brostkukken voor vakkundige verwijdering maar uw Service Center.
• Raak het scherm Niet met uw vingers of met scherpe voorwerpen aan om beschadiggen te voorkomen.

Plaats van opstelling

• Nieuwe apparaten geben gedurende de eerste gebruiksuren soms een typische, onvermijdelijke maar volstrekt oncevaarlijke geur af, die na verloop vanijd steeds minder worden. Teneinde geurvorming zoveel möglich te beperken, adviseren wij u de ruimte regelmatig te luchten. We hebben er bij de ontwikkeling van dit product voor gezorgd dat we ruim onder de geldende grenswaarden zijn gebleven.
• Houd het apparaat en alle aangesloten apparaten uit de buurt van vocht en voorkom stofvorming, ditte en directe straling van de zon. Als deze instructies worden genedeerd, kan dit tot storingen of tot beschadiging van het apparaat leiden.
• Als u het apparaat in de open lucht gebruikt, moet u ervoor zorgen dat het nicht worden blootgesteld aan vocht (regen, sneeuw, enz.).
• Het apparaat mag nicht wordenblootgesteld aan druip- of spatwater. Plaats geen voorwerpen die zich genveld met vloeistof (vazen of iets dergelijks) op het apparaat. Het voorwerp kan omvallen, en de combinatie van vloeistof en elektriciteit is gevaarlijk.
• Plaats geen open vuur (zoals kaarsen) op het apparaat of in de directe omgeving hiervan.
• Zorg voor voldoende afstand tot meubelwanden. Houd een afstand van minimaal 10cm rondon het apparaat aan voor voldoende ventilatie.

NL

• Plaats alle onderdelen op een stabiele, vlakke en trillingvrije ondergrond om te voorkomen dat het apparaat omvalt.
• Vermijd verblindingseffecten, weerspiegelingen en te sterke contrasten:tussenlicht en donker om uwogen te sparen.
• De optimale kijkafstand bedraagt 5 maal de beeldschermdiagonal.

Reparities

• Trek bij beschadiging van de netadapter, het snoer of het apparaat meteen de stekeruit het stopcontact.
• Gebruik het apparaat Niet, wonneer het apparaat of snoeren zichtaar beschadigd zijn of als het apparaat is geallen.
  Wend u tot de klantenservice indien: -de netkabel zichtaar oververhit geweest of beschadigd is; Vloeistof in het apparaat binnengedrongen is; -Het apparaat Niet correct functioneert; - Het apparaat geallen is of de behuizing beschadigd is.

WAARSCHUWING!

Probeer in geen geval zich een onderdeel van het apparaat te openen en/of te repareren. Daardoor bestaat er kans op elektrische schokken.

• Neem bij storingen contact op met ons Service Center of een ander deskundig reparatiebedrijf.

Omgevingsomstandigheden

• Het apparaat mag worden gezruikt bij een omgevingstemperatuur:tussen +0 en 35.
• In uitgeschakelde toestand kan het apparaat worden opgeslagen bij een temperatuur:tussen -10 en +45.
• Zorg voor een afstand van minimaal een meterussen het toestel en hoogfrequente en magnetische storingsbronnen (televisietoestel, luidsprekerboxen, mobiele telefoon enz.) om functiestoringen te vermijden.
• Wacht nadat u het apparaat hebt vervoerd zo lang met de ingebruikname tot het apparaat de omgevingstemperatuur heeft aangenomen.
• Bij große schommelingen in temperatuur of luchtvochtigheid kan er zich door condensatie vocht verzamelen in het apparaat. Dit kan een elektrische kortsluiting veroorzaken.
• Trekijdens een onweer of als het toestel langerearend zich wordt gebruikt de stekkeruit het stopcontact.

Stroomvoorziening

WAARSCHUWING!

Ook inuitgeschakelde toestand staan onderdelen van het apparaat onder spanning. Onderbreek de stroomvoorziening van uw apparaat of schakel alle spanning uit door de stekker van het netsnoer uit het stopcontact te halen.

NL

• Sluit het apparaat alleen aan op een geaard stopcontact met 230V 50Hz . Als u niet zeker bent van de spanning op deplaats van installmentie neemt u contact op met het energiebedrijf.
• Wij adviseren u, omwille van de extra veriligheid, gebruik te makeen van een overspanningsbeveiliging, zodate uw apparaat beschermd is gegen beschadiging door spanningspieken of blikkseminslag op het stroomnet.
• Onderbreek de stroomvoorziening van uw apparaat door de stekker van het netsnoer uit het stopcontact te halen.
• Het stopcontact moet zich in de buurt van het apparaat bevinden en moet gemakkelijk bereikbaar�.
• Als u een verlengsnoer gekruikt moet dit aan de VDE-vereisten voldoen. Raadpleeg eventueel uw elektro-installateur.
• Leg de snoeren zo neer dat niemand erop kan trappen of erover kan struikelen.
• Gebruik uitsluitend de meegeleverde netadapter. Probeer nooit de netadapter aan te sluiten op een andere aansluiting want daardoor kan schade worden veroorzaakt.
• Gebruik het tweede beeldscherm alleen met deDVD-speler en sluit deze alleen aan met de meegeleverde AV-DC-kabel.
• Zet geen voorwerpen op de snoeren, deze können daardoor beschadigd raken.

HetDVD-station

HetDVD-stationis een Klasse 1 laserproduct.Het apparaat heeft eenveiligheidssystem dat bij normala gebruik het vrijkomen van gevaarlijke laserstraling voorkomt.Beschadig of verander het veiligheidssystem van het apparaat nooit om oogletsel te voorkomen.

Oortelefoon

• Gebruik de meegeleverde oortelefoon uitsluitend met dezeDVD-speler (MD 83598).

WAARSCHUWING

Een hoog geluidsvolume bij het gebruik van de oortelefoon kan doofheid veroorzaken. Zet het volume op het laagste niveau voordat u de oortelefoon opzet! Uw gehoor kan beschadigd raken als het te lang of te plotseling worden blootgesteld aan harde geluiden.

Omgang met batterijen

De afstandsbediening worden gevoed via batterijen. Batterijen kuren brandbare stoffen bevatten. Bij ondeskundige behandeling kuren batterijen leeglopen, heet worden, ontbranden of zelfs exploderen.

Houd u aan de volgende adviezen:

• Houd batterijen UIT de buurt van kinderen.
• Bij inslikken van batterijen要去 onmiddelijk contact worden opgenomen met de huisarts.
• Laad batterijen nooit op (tenzij dit uitdrukkelijk is toegestaan).
• Gebruik geen oude en neue batterijen of batterijen van verschillende typen door elkaar. Dit kan storingen in het apparaat veroorzaken. Bovendien zou de minder goede batterij te sterk worden ontladen.
• Vervang steeds beside batterijen tegelijk.
• Draai de polariteit nooit om.
• Ontlaad de batterijen nooit door een hoge vermogensafgifte.
• Sluit batterijen nooit kort.
• Stel batterijen nooit bloot aan overmatige warmte zoals direct zonlicht, vuur etc.!
• Demonteer of cervorm de batterijen Niet.

U kurz gewond raken aan handen of vingers of batterijvloeistof kan in contact komen met ogen of huid. Als dit toch gebeurt, moet u de betreffende plekken overloedig met schoon water afspoelen en meteen uwuisarts informeren.

Vermijd harde stoten en schokken.
- Maak de contacten van het apparaat en de neue batterijen zo nodig eerst schoon.
- Neem lege batterijen onmiddelijk uit het apparaat.
Haal de batterijen uit het apparaat als u het langereijd Niet gebruikt.
- Isoleer de contactpunten van de batterijen met een stuk plakband als u batterijen wilt opslaan of afvoeren.

Omgang met lithiumaccu's

Dit apparatus is voorzien van een sterk presterende lithium-polymeraccu 7,4V, 1800 mAh.

Gebruik uitsluitend de meegeleverde lithiumaccu. Als deze accu beschadigd of defect is, neemt u contact op met ons Service Center.

Let bij de omgang met de accu op het volgende:

• Sluit accu nicht kort.
• Stel de accu Niet bloot aan direct zonlicht of sterke hitte-inwerking (meer dan 40).
• Laat het apparaat Niet weiter de voorruit in de auto liggen.
• Gebruik voor het laden van de accu alleen de meegeleverde netadapter.

Voorbereiding

Inhoud van de verpakking

Verwijder al het verpakkingsmateriaal en ook de folie op de voorkant van het apparatus.

NL

GEVAAR!
Laat keine kinderen nicht met verpakkingsfolie spelen. Verstikkingsgevaar!

Controller bij het uitpakken of de volgende onderdelen zijn meegeleverd:

1DVD-speler
1 beeldscherm
1 AV-kabel
1 AV-DC-kabel
1 netadapter
1 autoadapter
2 oortelefoons
1 afstandsbediening
1 batterij (3,5 V; type CR2025)
2 bevestigingtassen
1 draagtas
- Handleiding met garantiedocumenten

Overzicht van het apparatus

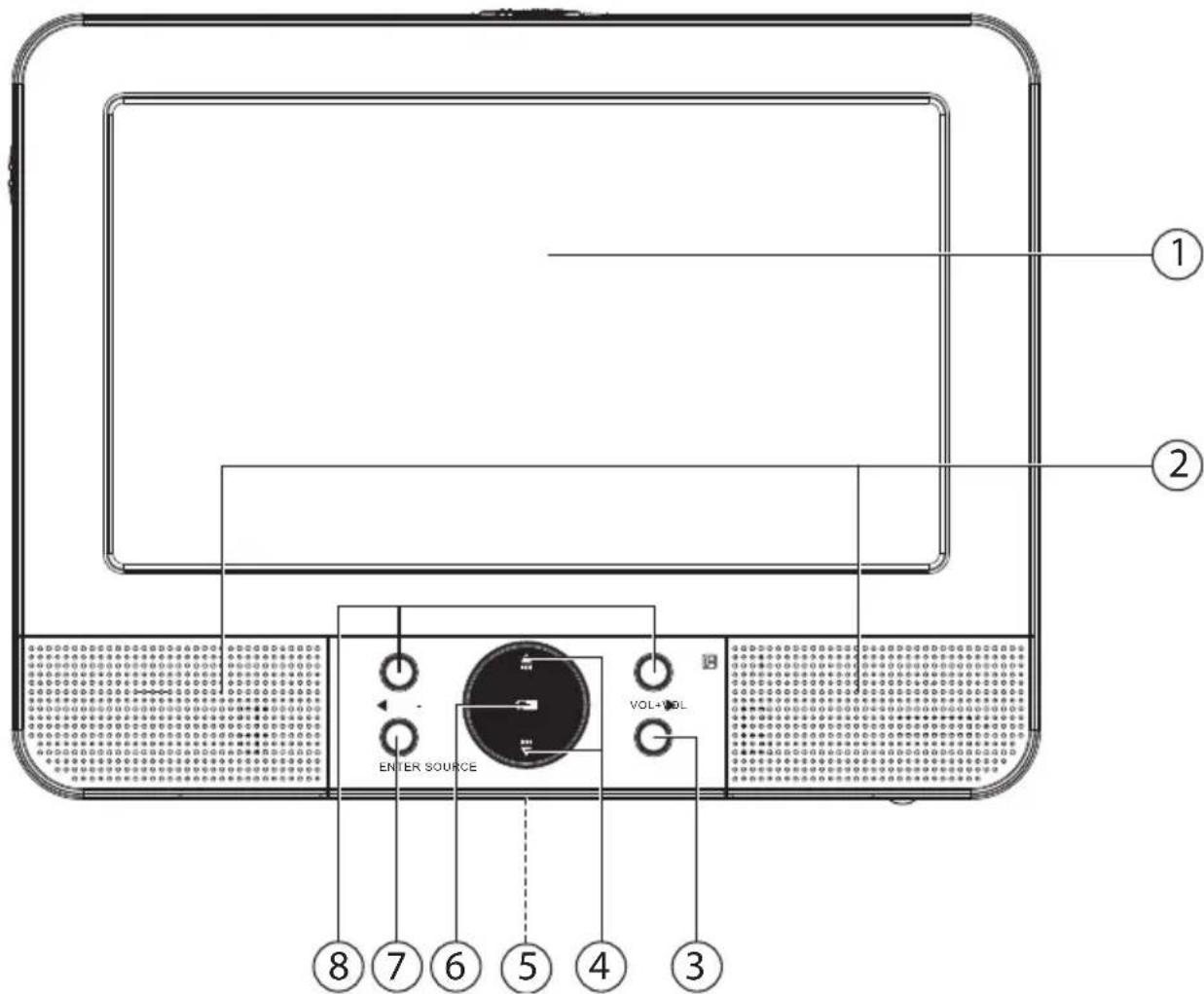

Dvd-speler

1) Scherm
2) Luidspreker
3) SOURCE: Dvd-, USB- of geheugenkaartweergave instellen
4) SKIP en SKIP: vorige/volgende titel weergeven : maar boven of beneden navigeren binnen menu's
5) inklapbare standvoet (aanachtenzijde)
6) Accu-led: brandt rood, wanner de accu worden geladen
7) ENTER: Invoer bevestigen in menu Setup
8) VOL-/VOL+ geluidsvolume hoger/lager; : waar links/rechts navigeren binnen menu's

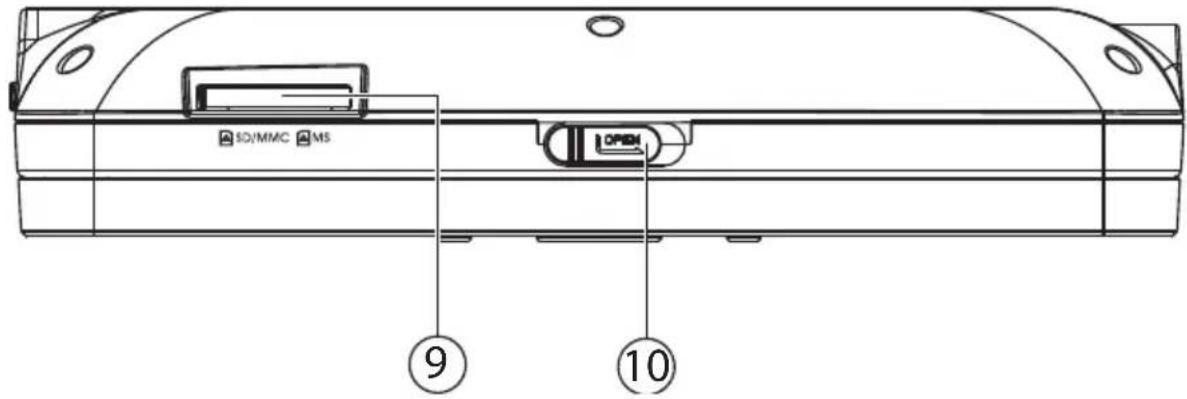

BovenzijdeDVD-speler

9) Kaartslot voor SD-/SDHC-/MS-/MMC-geheugenkaarten
10) OPEN: diskvak openen

LinkerzijdeDVD-zijde

11) Schakelaar ON/CHARGE
12) Hoofdtelefoonaansluiting
13) AV OUT: analogue audio-/video-uitgang
14) COAXIAL: digitale audio-uitgang
15) USB-aansluiting
16) DC OUT 9-12V: stroomvoorziening voor tweede beeldschemm
17) DC IN 9-12V: meegeleverde netadapter aansluiten

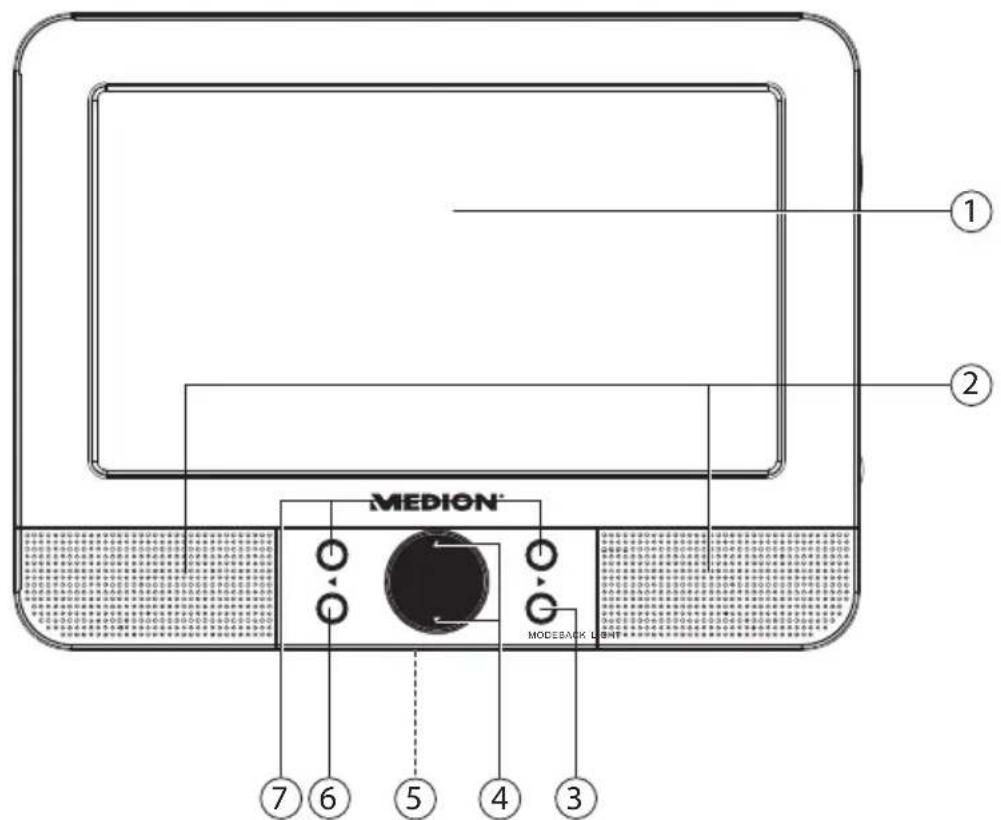

Monitor

1) Scherm
2) Luidspreker
3) MODE: herhaaldelijk indrukken om de verschillende beeldscherminstellen. Weer te gehen; wijzigem met
(4) SKIP en SKIP: vorige/volgende titel weergeven

: maar boven/beneden navigeren binnen menu's

5) inklapbare standvoet (aan achezerijde)
6) BACKLIGHT: schakelt de weitergrondverlichting van het beeldscherm UIT of aan
7) VOL-/VOL+ geluidsvolume hoger/lager;

:aar links/rechts navigeren binnen menu's

Linkerzijde beeldscherm

8)-VOL+: volumeregeling
9) DC IN 9-12V: AV-DC-kabel aansluiten
10) AV IN: analogue audio-/video-ingang
11) Hoofdtelefoonaansluiting
12) Schakelaar ON/OFF

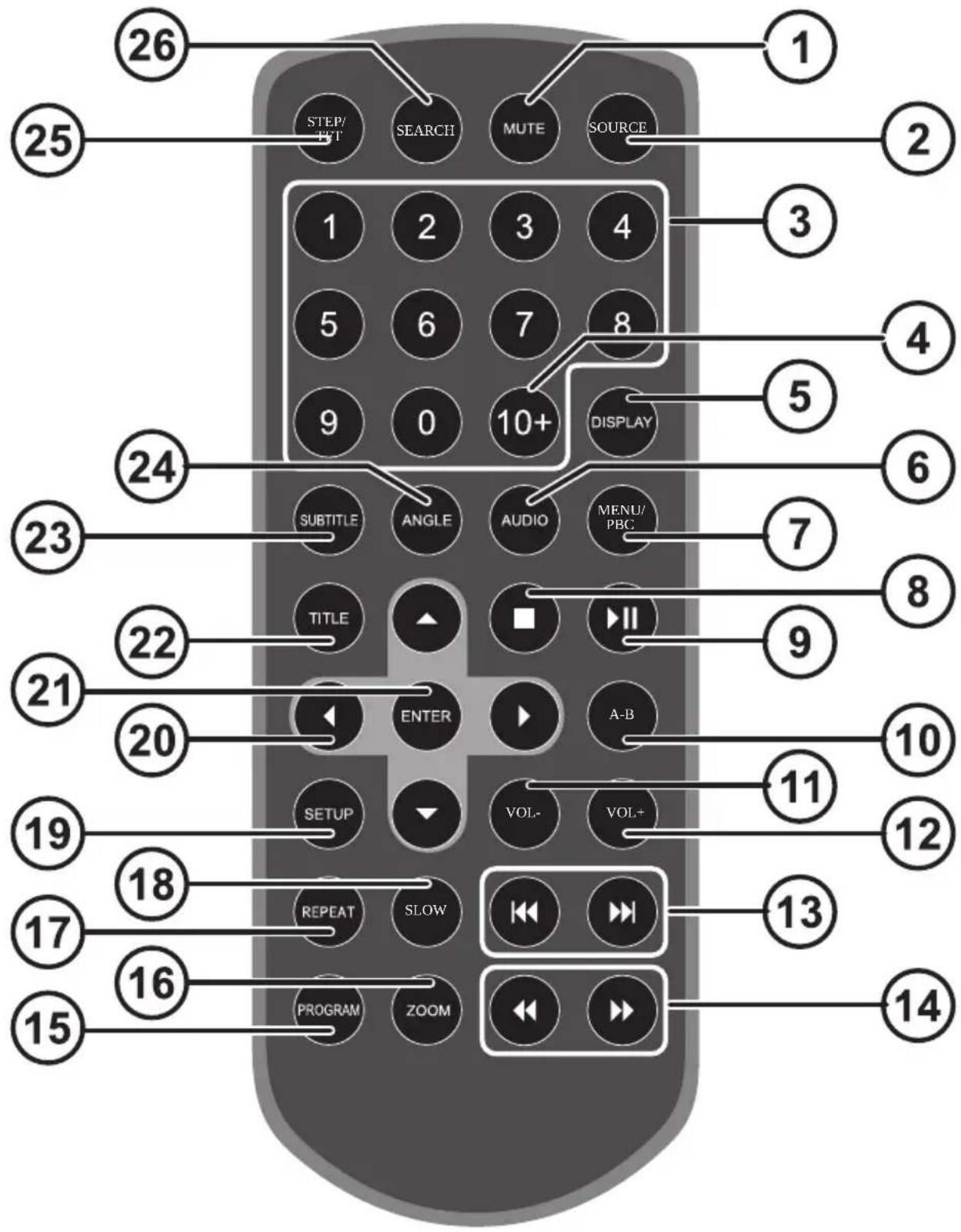

Afstandsbediening

1) MUTE: geluid uitschakelen
2) SOURCE: Dvd-, USB- of geheugenkaartweergave instellen
3) Cijfertoetsen 0 - 9
4) 10 + : invoer van 2-cijferige getallen
5) DISPLAY: weergavestatus oproepen
6) AUDIO: audio instellen
7) MENU/PBC:

Hoofdmenu van de disk openen / Playbackcontrol in-/uitschakelen

8) STOP: aftspelen onderbreken
9) PLAY/PAUSE: weergave starten/onderbreken
10) A-B: een bepaald fragment herhalen
11) VOL-: volume verlagen
12) VOL+: geluidsvolume verhogen
13) SKIP enSKIP : vorige/volgende titel weergeven
14) / : snel vooruit ofchteruit gaan
15) PROGRAM: geprogrammeerde weergave instellen
16) ZOOM: beeld vergroten/verkleinen
17) REPEAT: herhaalfunctie instellen
18) SLOW: slow motion instellen
19) SETUP: setup-menu weergeven
20) Pijltoetsen :
haar links/rechts, boven/beneden navigeren binnen menu's
21) ENTER:installingenbevestigen
22) TITLE: titelmenu van de disk oproepen
23) SUBTITLE: ondertiteling instellen
24) ANGLE: camerapositie instellen
25) STEP/TFT: enkele beeldweergave / ache tergrundverlichting van deDVD-speleruit-en inschakelen
26) SEARCH: de weergave vanaf een bepaald punt starten

Algemeen

OverDVD

DeDVD-Digital Versatile Disc (Engels voor "veelzijdige digitaile schijf") is een digitaal opslagmedium voor informatatie. Dvd's worden aangeduid met een van de hiernaast afgebeelde symbolen.

Afhankelijk van de manier waarop de informatatie op de schijf is gezet worden verschillendeDVD-types anderscheiden, met uitenlopende opslagcapaciteit.

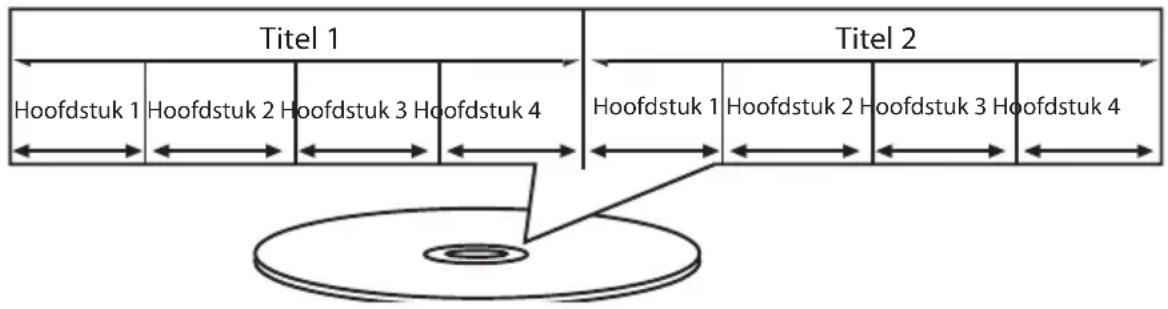

Opbouw van eenDVD

Video-dvd's zijn ingedeeld in titels en hoofdstukken. EenDVD kan meerere titels bevatten die op hun beurt waar uit verschillende hoofdstukken konnen bestaan. Titels en hoofdstukken zijn steeds doorlopend genummerd:

Gewoonlijk bevat de eerste titel van eenDVD de licentiebepalingen en informatatie over de producent. De volgende titel is meestal de film zich. Andere titels zijn bijvoorbeeld "Making of"-reportages, previews van films of informatatie over de acteurs.

Talen en ondertitels

OpDVD's kuren maximaal acht talen en ondertitelis in maximaal 32 talen worden opgeslagen. Gesproken taal en ondertitelis kuren bij het afspelenaar believen worden gecombineerd.

Camerahoek

Bij sommigeDVD's kan zichs de camerahoek worden gewijzigd, als de film is opgenomen met verschillende cameraposities.

Regiocodes

Vanwege wereldomspannende verkoopstrategieën is er voorDVD's een code ontwikkeld waarme het afspelen alleen möglichk is op apparaten die in bepaalde regio's+zijn aangeschäft.

Bij dit codesystem is de wereld onderverdeeld in zes regio's.

Europa maakt deel uit van zone 2. Op uwDVD-speler+kennenaarom alleenDVD's worden afgespeeld met de regiocode 2.De regiocode staat vermeld op de verpakking van deDVD (zie het logo hiernaast).

BehalveDVD's met regiocode 2 kunnen alleenDVD's met regiocode 0 (geschickt voor alleDVD-spelers) op uw apparaat worden weergegeven.

Controller bij problemen met het afspelen van bepaaldeDVD's of deDVD de landcode 2 of 0 heeft.

Afspeelbare formaten

BehalveDVD'skanhetapparatdevolgendeformatenweergeven:

• dvd+rw, dvd+r, dvd-rw, dvd-r
  Vcd en svcd
• Cd-r, cd-rw
  Cd-audio
  Mp3
  Mpeq4
  DivX 4, 5, 6. Xvid
  Jpeg
• Foto-cd

Stroomvoorziening en aansluitingen

Batterijen in de afstandsbediening plaatsen

Bij levering zit de batterij al in de afstandsbediening. Trek voor het inschakelen de isolatiestrip met de tekst "Bitte vor Gebrauch entfernen" aan de onderzijde van de afstandsbediening UIT.

Batterij verrangen

De afstandsbediening werkt op een knoopcelbatterij van 3 V, CR2025.

WAARSCHUWING!

Bij onoordeelkundige verranging van de batterijen bestaat explosiegevaar.

Vervang batterijen alleen door eenzelfde of een gelijkwaardig type.

Druk op de vergrendeling en trek het batterijvakuit.
Neem de lege batterij uit en lever deze in bij een verzamelpunt voor lege batterijen.
Leg de neue batterij van type CR2025 met de pluspool maar boven in hetvak. Let goed op de juiste polariteit (+ / - )
Schuif het vak weer in.

Accu opladen

Voor de eerste ingebruikname moet u de accu volledig opladen. Dit duurt ca. 4uur.

Verbind de voedingsstekker van de meegeleverde adapter met de DC IN 9 V-12 V-bus van het apparatus.

Steek de adapter in een goed bereikbaar stopcontact.

De accu-led op deDVD-speler brandt rood om aan te gehen dat de accu worden geladen.

Wacht totdat de accu-led groen brandt. De accu is dan volledig opgeladen.

Bij volledig opgeladen accu=kunt u het apparaat ongeveer 3 eer lang gebruiken.

Als u de accu langereijd Niet meer wilt gebruiken, zou u die Niet in volledig ontladen toestand要去en opslaan.

Autoadapter aanslui ten

• Steek de apparaatstekker van de autoadapter in de apparaataansluiting DC IN 9-12 V van deDVD-speler.
  Steek de autoadapter in een geschikte autoconnector met 12V-boardspanning, bijvoorbeeld de sigarettenaansteker van de auto.

USB

Sluit een USB-stick aan om bestanden op de stick waar te gehen via het apparatus.
Kies dan met de toets SOURCE de USB-modus.

SD-/MMC-geheugenkaarten

SteekeenSD-/MMC-geheugenkaart in de kaartsleuf van deDVD-speler.
Kies dan met de toets SOURCE de SD/MMC-modus.

Hoofdtelefoon

Op zowel het beeldscherm als deDVD-speler is een hoofdtelefoonaansluiting beschikbaar. U kunt op beiden een hoofd- of oortelefoon met 3,5 mm-connector aansluten. Als de hoofd-/oortelefoon is aangesloten, wordt het geluidssignaal alleen weergegeven via de hoofdtelefoons. De luidsprekers van het apparatus aan ditgeschakeld.

WAARSCHUWING!

Een te hoop volume bij het gebruik van een oor- of hoofdtelefoon geeft een te hoge geluidsdruk en kan gehoorschade tot gevolg hebben. Zet het volume op het laagste niveau voordat u een oortelefoon opzet. Gebruikuitsluitend de meegeleverde oortelefoon!

COAXIAL-uitgang

Digitale audio-uitgang voor een audio-uitvoerapparaat waarop u het geluid van deDVD-speler wilt uitvoeren via de luidsprekers, bijv. een stereo-installatie met bijbehorende digitale ingang.

Zo gebrukt u de COAXIAL-uitgang: Sluit de 3,5 mm klinkstekker van de meegeleverde AV-kabel aan op de COAXI-AL-uitgang. Sluit de rode Cinchstekker van de AV-kabel aan op de digitale coaxialeuitgang van het externe apparaat.

Audio-/video- en stroomverbinding:tussenDVD-speleren beeldschem

Ten behoeve van de stroom- en audio-/videooverbinding sluit u de meegeleverde AVDC-kabel aan op deDVD-speler en het beeldscherm.

Verbind de connectorVIDEO AUDIO OUT op deDVD-speler en de connectorVIDEO AUDIO IN op het beeldscherm via de zwarte klinkstekkers.
Verbind de bus DC OUT 9-12 V op deDVD-speler en de bus DC IN 9-12 V op het beeldscherm via de holle stekkers van de AV-DC-kabel.

AUDIOVIDEO OUT (dvdspeler)

Sluit hier een apparataan dat het beeld en geluid van deDVD-speler moet weergeven (bijv. een ander televisietoestel).

AUDIO/VIDEO IN (beeldscherm)

Sluit hier een apparataat aan waarvan het beeld en geluid moet worden weergegeven op deDVD-speler of het beeldscherm. Gebruik eventueel de meegeleverde AV-kabel.

Aansluting op de netspanning

Als alle aansluitingen zijn aangesloten, sluit u de netadapter aan op een stopcontact (230V 50Hz) of de autoadapter op de sigarettenaansteker in de auto.

Het apparatus in de auto bevestigen

Het apparaat kan in de auto worden gezbruikt. Daartoe kuren de tassen aan de hoof-dsteun van een van de voorste stoenen in de auto worden aangebracht, waarna de apparaten in de tassen+kennen worden gestoken.

NL

AANWIJZING!

De veilige bevestiging van de tas in de auto kan nicht voor alle op de markt verkrijgbare hoofdsteunen worden gegarandeerd.

U kurz dit apparaat in de auto gebruiken met behulp van de autoadapter.

U bevestigt de tas en het apparaat als volgt:

Plaats eerst de apparaten in de openstaande tas.

Plaats een disk.

Trek de drie klittenbandsluitingen aan de boenzijde van de tas open.
Schuif deDVD-speler verrolgens in de tas en sluit de klittenbandsluitingen weeer.
Bevestig daarna de tas met het apparaat aan de hoofdsteun.
Aan de weiterzijde ziet u twee verticale banden. Open de clipsluitingen en trek de banden zover los dat zij goed om de hoofdsteun passen.
- Plaats de weiterzemde van de tas tegen deincerzijde van de hoofdsteun. Trek vervolgens de banden om de hoofdsteun heb.
Sluit de clipsluitingen en trek de banden strak aan met het losse uiteinde.
Sluit eventueel de autoadapterkabel aan, zoals beschreiben op Pagina 19.

Algemene aanwijzingen voor het gebruik

Bediening op het apparaat zich of via de afstandsbediening

Toetsen op het apparatus

Met de knappen op het apparaatkestu de belangrijkste weergavefuncties van het apparaat bedieren.

Toetsen op de afstandsbediening

De afstandsbediening heeft naast deze basisfuncties nog diverse andere functies, bedoeld om alle möglichkheden van uwDVD-recorder volop te{kunnen gebruiken.

AANWIJZING!

In deze handleiding worden verwezen maar de knappen van de afstandsbediening. Als de knappen op het apparaat worden bedoeld, worden dit uitdrukkelijk vermeld.

Inschakelen/uitschakelen

In- en uitschakelen

Met de schakelaar ON/CHARGE (ON/OFF) aan de zijkanten van het apparaat schakelt u het apparaat in (ON) en vollediguit (CHARGE/OFF). In ingeschakelde toestand branden de pijltoetsen rood.

Weergavemediumkiezen

• Selecteer door indrukken van de toets SOURCE het menu voor de keuze van het weergavemedium:

Dvd
MEDIA

Verander de instelling met de pijltoetsen en bevestig uw keuze met ENTER.
Via het punt MEDIA kunt u met de pijltoets maar de mediateuze gaan.
Kies met de pijltoetsen USB of SD (voor SD-/MMC-geheugenkaarten) en bevestig uw keuze met ENTER.

AANWIJZING!

De menupunten USB en SD worden alleen weergegeven, wanner een dergelijk datamedium in het apparatusat ingeplugd is.

Volume

Regel het volume

met de toetsen VOL- en VOL+ op deDVD-speler
of met de volumeregelaar op het beeldschem.
met de toetsen VOL + resp. VOL- op de afstandsbediening.

NL

AANWIJZING!

De toetsen VOL+ resp. VOL- op de afstandsbediening regelen alleen het volume van deDVD-speler, het tweede beeldscherm moet algid apart via de volumeregelaar op het apparaat ingesteld worden.

Geluid uitschakelen (mute)

Druk op MUTE om het geluiduit en opnieuw in te schakelen.

Beeldinstalling (MODE)

Door herhaaldelijk indrukken van de toets MODE en de selectie met de pijltoeisen roegt u opeenvolgende de volgende beeldinstellenen voor het display van het beeldscherm op:

Helderheid
- Contrast
Kleurverzadiging
- Taal
- Terugzetten

MODE indrukken

• Beeldformaat 16:9
  Met de pijltoetsen kunt u de instellingen wijzigen.

AANWIJZING!

Het menu voor de beeldinstelling beschikt over een eigen taalbeheerfungtie, wonneer u in het SETUP-menu een OSD-taal geselecteerd heeft, worden deze Niet voor dit menu overgenomen. Stel in het menupunt Taal de gewenste taal in. U kunt kiezenuit de talen Engels, Duits, Frans, Spaans, Portugees, Italiaans, Nederlands, Pools en Deens.

Dvd-modus

Disk plaatsen

Verschuif de schakelaar OPEN op het apparaat en klap het display van deDVDspeler maar voor om het diskvak te openen.
Druk het deksel omlaag om het diskvak te sluiten. Controller of de deksel hoorbaar vastklikt.

Na enkele seconden worden normal gesproken automatisch het afspelen van deDVD gestart. Eventueel要去 op (PLAY) drukken of er verschijnt een menu waar u een keuze要去 make met behulp van de pijltoetsen.

Toetsenfuncties

Bijzondere melding in het scherm

Als u een functie selecteert die nicht beschikkaar is op het geplaatste medium of in de huidige modus, verschijnt het hiernaast weergegeven teken voor ongeldige functies in het scherm. Dit symbol verdwijnt wee na enkele seconden.

PLAY

Druk op de toets (PLAY) om de weergave te starten resp. te onderbreken. U kunt de weergave hervatten door nogmaals op de toets (PLAY) te drukken.

STOP

Druk eenmaal op (STOP) om de weergave te stoppen. In deze modus kunt u de weergave vanafdezelfde plek hervatten met (PLAY).
Druk nogmaals op (STOP) om deDVD definitief te stoppen. Het apparaat staat nu in de stopmodus.

SKIP

▶ Drukijdens de weergave op de toets SKIP of om weiteruit of vooruit te springen (bijDVD's: van hoofdstuk maar hoofdstuk; anders: van titel maar titel)

AANWIJZING!

Houd er rekening mee dat bij veelDVD's de titels/hoofdstukken voor de start van de eigenlijke film (licentiegegevens) Niet kuren worden overgeslagen.

Snel doorspoelen

Drukijdens het afspelen op de toets om het snelspoelen vooruit of acheteruit te starten. Door herhaaldelijk te drukken,kest u de snelheid verhogen: 2x > 4x >8x > 16x > 32x .Door nogmaals op de toets te drukken of met (PLAY)Gaat u terug maar de normale afspeelsnelheid.

SLOW - vertraagd aftspelen

Drukijdens het afspelen meerere malen op de toets SLOW om de volgende slow-motionniveauaus in te stellen: 1/2, 1/4, 1/8 en 1/16 zowel vooruit alsook ache-tuit.

Na het LASTe slow-motionniveau of door indrukken van de toets (PLAY/PAUSE) loopt de weergave verdier met de normale snugheid.

Beeld vergroten en verkleinen - Z00M

Druk herhaaldelijk op de toets ZOOM om het beeld te vergroten of te verkleinen: x2 > x3 > x4 > x1/2 > x1/3 > 1/4 . In het beeldscherm worden het vergrottingsymbol

samen met de vergrottingsfactor weergegeven.

Als u de volgende keer op ZOOM drukt, gaat u terug maar de normale weergave.

Met de pijltoetsen=kunt u binnen het vergrote beeld een beeldsegment selecteren.

SEARCH (rechtstreeks zoeken)

Met de toets SEARCH(Int) kunt urechtstreeks een hoofdstuk, een titel of eenijd kiezen. Telkens wonneer u op de toets drukt, wijzigt de keuze. De weergave begint op de ge-selecteerde plek.

U kunt een titel ook rechtstreeks met de cijfertoetsen invoeren zonder eerst op SEARCH te drukken. De weergave begint direct op de geselecteerde plek.
Als u getallen met twee cijfers wilt invoeren, drukt u eerst herhaaldelijk op de toets 10+ en verwolgens op een cijfertoets voor het tweede cijfer. Voorbeeld: Voor het getal "34" drukt u driemaal op de toets 10+ en verwolgens op de toets 4.

DVD

SEARCH 1 keer indrukken: Voer het gewenste hoofdstuk binnen de titel in.
SEARCH 2 keer indrukken: Voer de gewensteijd binnen de titel in. Gebruik hier-voor de notatie U:MM:SS.
SEARCH 3 keer indrukken: Voer de gewensteijd binnen het hoofdstuk in. Gebruik hiervoorde notatie U:MM:SS.

Audio-cd/vcd

SEARCH 1 keer indrukkerGA NAAR TIOD - Voer de gewensteijd op de cd in. Gebruik hiervoorde notatie MM:SS.
SEARCH 2 keer indrukkerGA NAAR TITEL - Voer de gewensteijd bennen de titel in. Gebruik hiervoorde notatie MM:SS.

Mp3

SEARCH 1 keer indrukken: Voer de gewenste titel in (drie posities; eventueel beginnen met "0" of "00").
U kunt het nummer van de titel ookrechtstreeks invoeren zonder eerst op SEARCH te drukken. Als u getallen met twee cijfers wilt invoeren, drukt u eerst herhaaldelijk op de toets 10+ voor het eerste cijfer en verzolgens op een cijfertoets voor het tweede cijfer.
SEARCH 2 keer indrukken: Voer de gewensteijd binnen de titel in. Gebruik hier-voor de notatie MM:SS.

Schem

Met de toets DISPLAY kunt uijdens de weergave door herhaald indrukken na elkaar de verstreten en resterendeijd lien weergeven. Bij iedere druk op de toets ziet u de betreffende melding op het scherm.

DVD: TITEL VERSTR. > TITEL REST. > HOOFDSTUK VERSTR. > HOOFDSTUK REST. > DISPLAY UI

CD/VCD: NUMMER VERSTR. > RESTERENDE Tijd NUMMER > TOTAAL VERSTR. > TOTAAL REST.

Mp3: geeft de weergavestatus en het geluidsniveau aan.

Herhaling - REPEAT

Druktijdens de weergave op de toets REPEAT. Op het beeldscherm wordt het her-halingssymbolweergegeven en met elke druk op de toets het te herhalen deel (de mededeling verdwijnt na een pau seconden):

DVD: HOOFDSTUK > TITEL > ALLE > UIT.

Audio-CD: TITEL >ALLE >UIT.

MP3: WILLEK. VOLG. > SHUFFLE > ENKEL > ÉEN HERHALEN > MAP HERHALEN > MAP.

Bij video-cd's en Xvid werkt de functie REPEAT Niet.

Afspeelvolgorde

Met de programmeerfunctie=kunt u tot 20 hoofdstukken (dvd) of titels (cd) afspelen in een door u zelf gedefinieree volgorde.

Bij Mp3-media is geen programmering möglichk.

U stelt als volgt de volgorde in:

Druk op de toets PROGRAM. Op het beeldscherm worden een tabel met programmalocaties weergegeven. In de kopregel van de tabel worden het aanlal titels weergegeven.
Voer met de cijfertoetsen van de afstandsbediening de gewenste titel (TT) voor de programmalocatie 01 in. Getallen die uit een cijfer bestaan, maar u voorafgaan door een 0.
BijDVD's voert u nu tevens het gewenste hoofdstukCH) in.

De cursor springt maarprogrammalocatie 02.

Stel desgewenst opdezelfde manier nog andere programmalocaties in:

Programmamenu cd ProgrammamenuDVD

Lijst starten

Zodra u de eerste programmalocatie heeft ingevoerd, verschijnt onderaan het menu de optie START.
- Gebruik de pijltoetsen om met de cursor maar de optiSTART te gaan en druk op ENTER. De geprogrammeerde lijst worden gestart. Met de toets PROGRAM kunt u de lijst waar oproepen.
Druk tweeemaal op STOP om de lijst te verwijderen.

Nadat de weergave is voltooid, springt deDVD-speler op stand-by.

De geprogrammeerde lijst worden nicht opgeslagen.

Audio-installing (taal)

Druk herhaaldelijk op AUDIO om een andere op deDVD beschikbare audio-insteling (bijv. 2-kanaals geluid of 5.1-kanaals geluid) of de gesproken taal te selecteren. De aanpassing werkt direct en hoeft nicht te worden bevestigd.

AANWIJZING!

Deze functie is darüber op een aantalDVD's nicht aanwezig.

Ondertitelingstaal

Druk herhaaldelijk op SUBTITLE om een andere ondertitelingstaal te selecteren, indien er ondertiteling beschikbaar is op deDVD. De aanpassing werkt direct en hoeft nicht te worden bevestigd.

DVD-menu's weergeven

Met de toetsen TITLE en MENU worden de op deDVD beschikbare menu's weergegeven.

Gewoonlijk worden met de toets MENU het hoofdmenu opgeroepen en met de toets TITLE het titelmenu. Met de pijltoetsen gaat u maar de verschillende opties in deDVD-menu's. Bevestig elke keuze met ENTER.

AANWIJZING!

Welke menu's bij welke opdracht worden weergegeven, kan perDVD verschillen.

Camerapositie - ANGLE (alleenDVD)

Op sommigeDVD's zich bepaalde scènes opgenomen vanuit verschillende camerapos
ties.

Druk herhaaldelijk op de toets ANGLE om de camerahoek te wijzigen.

Het symbol wordt automatisch weergegeven bij de bijbehorende scènes, als in het menu PAG. ALG. INST. de instelling HOEKTEKEN op AAN is gezet.

PBC-functie (uitsluitend vcd 2.0)

Enkele vcd's van het type 2.0, die over een titel-/hoofdstructeur beschikken, bieden de möglichkheid van afspeelbesturing (Playback-Control of PBC). Met de toets PBC activeert u de afspeelbesturing. Er zijn nog andere functies voor het aansturen van titels/hoofdstukken beschikbaar, zoals de directe selectie van titels/hoofdstukken of de SKIP-functionie.

AANWIJZING!

Houd er rekening mee dat het van de vcd afhangt welke functies precies beschikbaarহ.

Navigeren op mp3- en JPEG-media

Op mp3- en JPEG-media{kunnen de muziektitels of afbeeldingen, net als op een gevevensmedium, zijn geordend in mapped.

• Plaats een weergavemedium met mp3- ofjpeg-gegevens (cd, SD-kaart of USB-stick).
  ▶ Selecteer met de toets SOURCE de gewenste bron (MEDIA > SD of USB). Op het beeldscherm worden een menu weergegeven met de hoogste mappenstructuur.

Als het medium mappen bevat worden deze aan de linkerkant weergegeven.

Het oppervlak van de actieve map of het actieve bestand worden oranje gemarkeerd weergegeven. Op de bovenste regel staat het totale aanl titels in de map vermeld.

Ga met de pijltoetsen maar een map en bevestig met ENTER/OK.
Open zo nodig eventuele submappen. In dat geval kunt u met de linkerpijltoets 4 of via de bovenste menuoptie ( ) teruggaan maar het bovenliggende menu.
Als u een titel wilt beluisteren of een afbeelding wilt bekijken, selecteert u deze en bevestigt u met (PLAY) of ENTER.

Jpeg-afbeeldingen

Bij.jpeg-afbeeldingen worden aan de rechterkant van het menu een voorbeeld van de afbeelding weergegeven.

• Selecteer een afbeelding en bevestig met ENTER dat u de afbeelding groot wilt weergeven. Alle afbeeldingen in de actieve map worden na elkaar weergegeven vanaf de geselecteerde afbeelding ("diashow").
  Met de toetsen « of » gaat u maar de volgende resp. vorige afbeelding
  Met STOP worden een preview van alle afbeeldingen in de map alsmede extra menuopties (SLIDE SHOW = Diashow; MENU = Menu, PREV / NEXT = Vori- ge / Volgende) weergegeven.
  Doorijdens de weergave op de pijltoetsen te drukken, draait u de afbeelding. Zeer große afbeeldingen können möglich nicht worden weergegeben!

Menu SETUP bijDVD-gebruik

Druk kort op de toets SETUPijdensDVD-gebruik. Op het beeldscherm worden de hoofdpagina van het menu SETUP weergegeven. De volgende menu's zijn beschikbaar in deDVD-modus:

ALGEMENE INSTELPAGINA
- INSTALLATIEPAG. AUDIO
- INSTALLATIEPAG.VIDEO
- VOORKEURINSTELLINGEN
Wachtwoord

Navigeren in de menu's

Kies met tussen de menu's. Het actieve menu heeft een orangje hintergrond. Met kiest u de menuopties. De selectiekeuzen worden weergegeven aan de rechterkant. De actieve instelling heeft een bruine hintergrond.

U kunt de instelling wijzigen door met maar de rechterkant te gaan en met een andere optie te kiezen. Bevestig met ENTER.

Met gaat u weer terug maar de bovenliggende menuselectie.

Met SETUP kunt u het menu SETUP op elke plaats verlaten.

Het menu VOORKEURINSTELLINGEN kunt u Niet openenijdens de weergave. Beëindig eventueel het afspelen door 2x op STOP te drukken.

PAG. ALG. INST.

BEELDSCHERM

Hiermee stelt u het apparaat in op het weergaveformaat van de televisie.

4:3 PANSCAN: Selectie voor televisietoestellen met 4:3-formaat. Bij het

Pan Scan-formaat worden films in 16:9-formaat op volle hoogte weergegeven, beeldfragmenten aan derijkanten worden afgesneden

4:3 LETTERBOX: Selectie voor televisietoestellen met 4:3-formaat. Bij het

Letterbox-formaat wordt het 16:9-filmformaat verkleind tot beeldschermbreedte.

16:9 WIDE SQUEEZE: Selectie voor televisietoestellen met 16:9-beeldformaat.

HOEKTEKEN

Stel de weergave in voor verschillende cameraposities (slechts op weinigDVD's beschikbaar). (Druk op de toets ANGLE om van camerapositie te veranderen.)

OSD-TAAL

Hier kan de OSD-taal ("On-Screen-Display") worden ingesteld, dat wil zaggen de taal voor het menu van het apparaat. U(Intk kiezen uit Engels, Spaans, Frans, Duits, Italiaans, Portugees, Nederlands, Pools en Deens.

De gekozen menutaal wordt meteen toegepast.

TEKST SLUITEN

EnkeleDVD's beschikken over ondertiteling voor doven en gehoorgestoorden. Deze ondertiteling bevat, in tegenstelling tot normale ondertiteling, ook beeldbeschrijvingen.

AANWIJZING!

Als u deDVD-speler op een ander televisietoestel hebts aangesloten,要去 dit apparaat eveneens deze functie ondersteunen, anders kan de ondterteling voor doven en slechthorenden nicht worden weergegeven.

SCREENSAVER

Als de Screensaver geactiveerd is, worden een beeldschermbeveiliging actief als er drie minuten lang Niet op een toets is gedrukt (nietijdens de weergave).

LAATSTE GEHEUGEN

Met deze functie markeert deDVD-speler de locatie waarop deIRST geplaatsteDVDWORD stopgezet. Als udezelfdeDVD opniew in het toestel plaatst, worden de weergave vanaf deze LAST plek voortgezet. De LAST plek op deDVD blijft behouden, ook als uhet toestel uitschakelt.

INST. PAGINA AUDIO

--INST.PAGINA AUDIO--

DOWNMIX

STR

DIG: SIGNAL

RAW

INST. DOLBY DIGITAL

Als u de analoge uitgang gebruikt, kurz u hiervoor in dit menu instellen gen verrachten.

STEREO: Er worden stereogeluid weergegeven.

Kies deutscheinstellung als het geluid via slechts twee luidsprekers wordt weergegeven.

LT/RT: Kies deze instelling als het apparaat op een Dolby Pro Logic-decoder is aangesloten.

DIG. SIGNALA

SPDIF/UIT: De digitale uitgang COAXIAL is nicht geactiveerd.

SPDIF/RAW: Voor de weergave van een digitale gegevensstroom, bijvoorbeeld aan een eindtrap met Dolby Digital-decoder.

SPDIF/PCM: standardformat voor de output van een stereoformat.

INST. DOLBY DIGITAL

DUBBEL MONO

STEREO: Er worden een stereosignal weergegeven via het linker- en rechterkanaal (audiokanaal).

L-MONO: Het linker monokanaal wordt via beiden luidsprekers (audiokanaal) uitgevoerd.

R-MONO: Het rechtter monokanaal worden via beiden luidsprekers (audiokanaal)uitgevoerd.

MIX-MONO: Het linker en rechter monogeluid wordt als monosignaal via beide luidsprekers (audiokanaal) uitgevoerd.

DYNAMISCH

Het Dolby Digital-geluidsformaat ondersteunt een dynamiek-instelling waarmee de geluidsvolumeverschillen:tussen harde en zachte passages kuren worden ingesteld, met negen instelleningen, van OFF tot FULL.

OFF: Het geluid blijft ongewijzigd, d.w.z. luide passages en bastonen worden hard weergegeven en zachte stukken zacht ("bioscoopgeluid"). Deze instellung is alleen geschikt, als niemand er last van heeft.

FULL: Het verschil in geluidssterkte worden minimaal. Met andere woorden worden luide passages zachter en zachte passages luider. Dezeinstilling is bijvoorbeeld geschikt voor's nachts.

Om de instelling te wijzigen gaat u met maar de schaal aan de rechtzerzijde en selec-. teert u met of de gewenste waarde. Bevestig met ENTER.

INST. PAGINA VIDEO

Scherpte

Stel hier de beeldscherpte in met een van de drie geprogrammeerde schema's (HOOG, MIDDEL, LAAG).

Helderheid, contrast, tint, verzadiging

Stel bij deze menuopties de gewenste waarden voor de afzonderlijke punten in. Ga waaroor als volgt te werk:

Kies met de pijltoetsen of de gewenste optie.
Bevestig de selectie met de toets ENTER, u komt dan in de instelmodus.
Kies verwolgens met de pijltoetsen of de gewenste waarde.
Bevestig de selectie met de toets ENTER. U verlaat daarmee ook de instelmodus.

VOORKEURSINSTELLINGEN

TV-type

Kie s hier de kleurenstandaard van uw tevisie:

PAL: in veel Europese landen het gebruikelijke kleurensystem.

AUTO: automatische instelling van de norm.

NTSC: in Noord-Amerika gebruikelijk kleurensysteme.

GELUID

Hier stelt u een van de op deDVD gesproken talen in.

U kunt kiezen uit Engels, Spaans, Frans, Duits, Italiaans, Portugees, Nederlands, Pools en Deens en andere.

ONDERTIT

Hier kurz u een van de op deDVD vastgelegde talen voor de ondterteling selecteren. U kurz kiezen uit Engels, Spaans, Frans, Duits, Italiaans, Portugees, Nederlands, Pools en Deens en andere.

DISKMENU

Hier kan de taal gekozen worden van de op deDVD vastgelegde menu's, voor zover op deze disk beschikkaar.

U kunt kiezen uit Engels, Spaans, Frans, Duits, Italiaans, Portugees, Nederlands, Pools en Deens en andere.

KINDERSLOT

Hier st elt u de leeftijdsklasse voorDVD's in (kinderslot).

SommigeDVD's en cd's zijn voorzien van coderingssignalen voor de door de Motion Picture Association bepaalde leeftijdsklassen. De acheit beoordealingen zijn:

1 KINDVEILIG: ook geschikt voorkleine kinderen;
2 G: voor alle leeftijden;
3 PG: aanbevolen vanaf 6aar met ouderlijk toezicht;
4 PG13: aanbevolen vanaf 12aar;
5 PGR: aanbevolen vanaf 16aar met ouderlijk toezicht;
6 R: Niet voorjongeren onder de 16;
7 NC 17: nicht voorjongeren onder de 18;
8 ADULT: alleen voor volwassenen.

Als op eenDVD bijvoorbeeld de beoordeling 7 (vanaf 18) of 8 (volwassenen) staat en u heeft het apparaat ingesteld op een van de beoordelingen 1t / m 6, dan worden een mededeling weergegeven en moet het wachtwoord worden ingevoerd. Het is ook mogelijk dat alleen voor bepaalde delen van deDVD een ofeer beoordelingen zich opgenomen.

U=kunt de vrijgaveklassie wijzigden door het wachtwoord in te voeren (zie „WACHTWOORD SETUP-MENU" op pagina 37).

STANDAARD

Bevestig VOORKEURINSTELLINGEN. > STANDAARD 2x met ENTER om het apparaat te resetten maar de fabrieksinstelleningen.

AANWIJZING!

Houd er rekening mee dat een gewijzigd wachtwoord nicht worden hersteld!

Wachtwoord SETUP-MEN U

Wachtwoordmodus

Hier(Int)kunt u instellen of in bepaalde situatuies (bijv. bij het bekijken van eenDVD met leeftijsbeperking) een wachtwoord moet worden ingevoerd (instelling AAN) (ZIE „KIN-DERSLOT" op pagina 36) of dat nooit een wachtwoord moet worden ingevoerd (instelling AUS).

Wachtwoord

Hier kunt u het in de fabriek ingestelde wachtwoord wijzigen.

Bevestig de optiWIJZIGEN met ENTER.

OUD WachtwRD: Voer nu met de cijfertoetsen van de afstandsbediening het bestaande wachtwoord in. Dit bestaat algijd uit vier cijfers. Als nog geen wachtwoord is ingesteld要去 het door de fabriek ingestelde wachtwoord 1369 worden ingevoerd. Als u het juiste wachtwoord hebt ingevoerd, worden het vol-gende invoerveld geactiveerd.

NIEUW WACHTW.: Voer nu met de cijfertoetsen van de afstandsbediening een getal van vier cijfers in. De marketing verspringt maar het volgende veld.

BEVESTIG WW: Voer nogmaals het getal van vier cijfers in.

Druk op ENTER om het neue wachtwoord te bevestigen.

Als u het neue wachtwoord bent vergeten, voert u het masterwachtwoord 1369 in.

Pixelfouten bij Icd -tv's

Ondanks het gebruik van de allermodernste productiemethoden{kunnen, vanwege de sheer complexe techniek, in zeldzame geallen enkele of meerere lichtpuntjesuitvallen.

Bij actieve-matrix-TFT's met een resolutie van 480 × 234 pixels, die zijn samengestelduit elk drie subpixels (rood, groen, blauw), worden in totaal ca. 336.960 miljoen aansturingselementen gebruikt. Door dit zeer hoge aantal transistoren en het daarmeeverbonden uiterst complexe productieproces kan er sporadisch spreke zichn van uitylallende of verkeerd aangestuurde pixels resp. afzonderlijke subpixels.

Beschrijving		Geaccepteerd aantal
Lichte subpixels	1 subpixel Max. 1
	Twee aaneengesloten pixels (hori-zontaal/vertical)	0
Afstand	Minimale afstand:tussen lichte en don-kere subpixels	Min. 5 mm
Donkere subpixels	Afzonderlijk Max. 5
	Twee aaneengesloten pixels Max. 0
Afstand	Minimale afstand:tussen lichte en don-kere subpixels	Min. 5mm
Totale:aantal lichte endonkere subpixels Max. 5

In de tabel worden het maximaal toegestane aantal pixelfouten op het beeldscherm zonder dat spreke is van een garantiegeval. Van een garantiegeval kan spreke zich als het hierboven aangegeven aantal fouten in een categorie wordt overschreven.

Reiniging

Trek voor het reinigen.altijd de netstekker en alle aansluitkabels los.

• Gebruik geen oplosmiddelen, bijtende of gasvormige schoonmaakmiddelen.
• Reinig het beeldscherm met een zachte, pluisvrije doek.
• Let erop dat er geen waterdruppels anschterblijven op het apparaat. Water kan blijvende verkleuringen veroorzaken.
• Stel het beeldscherm Niet bloot aan fel zonlicht of ultraviolet straling.

LET OP!

De behuizing van het beeldscherm bevat geen onderdelen die moeten worden gereinigd of onderhonden.

Afvoer/verwerking

Verpakking

Uw apparaat bevindt zich in een verpakking ter bescherming gegen schade bij het transport. Verpakkingen zijn grondstoffen en+kunnen worden hergebruikt of teruggebracht in de grondstoffenkringloop.

Apparaat

Het apparaat is voorzien van een geintegreerde high performance lithium accu. Werp het apparaat op het einde van zich levensduur in geen geval weg met het normale huisvuil, maar raadpleeg uwplaatselijk bestuur over de milieuvriendelijk afvoer via inzamelpunten.

Batterijen

Lege of defecte batterijen/accu's horen Niet thus in het huisvuil! Ze要去en worden ingeleverd bij een inzamelpunt voor lege batterijen.

Technische gegevens

Instructies voor elekrostatice lading:

Als het apparaat vanwege elektrostatische oplading Niet maar behoren werkt, reset u het apparaat door hetijdelijk los te koppelen van het stroomnet.

Hoofdapparaat

Ingangsspanning: DC 9-12 V 1500 mA
Uitgangsspanning: DC 9-12 V 500 mA
Opgenomen vermogen: < 15 W
Apparaatafmetingen: ca. 190 x 145 x 37 mm (BxHxD)
Omgevingstemperatuur
in bedrijf: 0^ - +35^ Opslagtemperatuur: -10 °C tot +45 °C

Beeldscherm

Diagonal: 7^ (ca. 18 cm)
Resolutie: 480 × 234 AV-uitgang
Videosignaal: FBAS
Video-/audio-uitgang: 3,5 mm-jack
Coaxiale stekker: 3,5 mm-jack
USB: Versie

Hoofdtelefoon

Fabrikant: Shenzhen NanPing Technology Co., Ltd

Hoofdtelefoonaansluiting

Aansluiting: 3,5 mm-jack Uitgangsspanning: max. 150mV

Monitor

Ingangsspanning: DC 9-12 V 500 mA Apparaatafmetingen: ca. 190 × 143 × 21.5 ~mm (BxHxD)

AV-ingang

Video signaal: FBAS Video-/audio-uitgang: 3,5 mm-jack

Netadapter

Fabrikant: Kuantech (shenzhen) Co., Ltd
Modelnummer: KSLFD0950150W1EU
Ingang: AC 100-240 V ~ 50/60 Hz; 0.4 A
Uitgang: DC 9,5V —— 1,5A; ⊕ - ⊙ - ⊙
Beschermingsklasse II

Autoadapter

Fabrikant: Shenzhen Yijiaxing Electronics Technology Co., Ltd.

Modelnummer: YJX00314

Ingangsspanning: DC 12 V --- 2000 mA

Uitgangsspanning: DC 12 V 2000 mA

Zekering: T 2 A; 250 V

Oplaadbare lithiumaccu

Fabrikant: Great Power Battery Co., Ltd.

Modelnummer: GSP456080*2S

Nom. spanning: DC 7,4 V -1800 mAh

Technische wijzigingen voorbehouden!

CE

Inhaltsverzeichnis

Gebruikt u a.u.b. het contactformulier op once website www.medion.com/be onder „service“ en „contact“.
