MD 83598 LIFE E72037 - Dvd player MEDION - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer DVD-Player
Marke	MEDION
Modell	MD 83598 LIFE E72037
Bildschirmgröße	7 Zoll (ca. 18 cm Diagonale)
Bildschirmauflösung	480 × 234 Pixel
Unterstützte Formate	DVD, DVD±R/RW, VCD, SVCD, CD, CD-R/RW, MP3, JPEG, DivX, MPEG4, Xvid
Akku	Lithium-Polymer 7,4 V, 1800 mAh
Akkulaufzeit	Ca. 3 Stunden
Ladezeit	Ca. 4 Stunden
Stromversorgung	Netzteil 100-240 V ~ 50/60 Hz, Ausgang 9,5 VDC 1,5 A; Autoadapter 12 VDC
Stromverbrauch	Weniger als 15 W
Anschlüsse	USB 2.0, SD/MMC-Kartenslot, AV-Ausgang (3,5-mm-Klinke), COAXIAL-Ausgang (3,5-mm-Klinke), AV-Eingang (3,5-mm-Klinke am Monitor), Kopfhöreranschluss (x2), DC IN 9-12V, DC OUT 9-12V
Mitgeliefertes Zubehör	1 Monitor, 1 Fernbedienung, 1 CR2025-Batterie, 1 Netzteil, 1 Autoadapter, 2 Paar Kopfhörer, 1 AV-Kabel, 1 AV/DC-Kabel, 2 Befestigungstaschen, 1 Transporttasche, Bedienungsanleitung
Abmessungen DVD-Player	Ca. 190 × 145 × 37 mm (B × H × T)
Abmessungen Monitor	Ca. 190 × 143 × 21,5 mm (B × H × T)
Betriebstemperatur	0 °C bis +35 °C
Lagertemperatur	-10 °C bis +45 °C
Laserschutzklasse	Klasse 1
Unterstützte Regionalcodes	Region 2 und 0 (alle Zonen)
Pflege und Reinigung	Vor der Reinigung vom Netz trennen; weiches, fusselfreies Tuch verwenden; Lösungsmittel und Wasserkontakt vermeiden
Sicherheit	Gehäuse nicht öffnen; Feuchtigkeit vermeiden; Lüftungsschlitze nicht blockieren; nur mitgeliefertes Zubehör verwenden

Häufig gestellte Fragen - MD 83598 LIFE E72037 MEDION

Wie lege ich eine Disc in den DVD-Player ein?

Drücken Sie die OPEN-Taste auf der Oberseite des DVD-Players, um das Fach zu öffnen. Legen Sie die Disc mit der bedruckten Seite nach oben in die Mitte des Fachs und schließen Sie den Deckel, bis er einrastet. Die Wiedergabe beginnt automatisch nach einigen Sekunden.

Wie lade ich den Akku des DVD-Players?

Schließen Sie das mitgelieferte Netzteil an den DC IN 9-12V-Anschluss des DVD-Players an und stecken Sie das Netzteil in eine Steckdose. Die rote Ladeanzeige leuchtet auf. Warten Sie, bis die Anzeige grün wird (vollständig geladen, ca. 4 Stunden).

Kann ich den DVD-Player im Auto verwenden?

Ja, der Player ist für den Einsatz im Auto geeignet. Verwenden Sie den mitgelieferten Autoadapter und schließen Sie ihn an den 12-V-Zigarettenanzünder an. Sie können das Gerät auch mit den mitgelieferten Befestigungstaschen an der Kopfstütze befestigen.

Wie stelle ich die Sprache für Untertitel oder Audio ein?

Drücken Sie während der Wiedergabe mehrmals die Taste SUBTITLE auf der Fernbedienung, um die Untertitelsprache zu ändern, oder AUDIO, um die Audiosprache zu ändern. Die Änderungen werden sofort wirksam. Diese Optionen sind nur verfügbar, wenn die Disc sie unterstützt.

Welche Dateiformate kann ich über USB oder SD-Karte abspielen?

Über USB und SD/MMC-Karten können die Formate MP3 (Audio) und JPEG (Bilder) abgespielt werden. Legen Sie das Medium ein, wählen Sie mit der SOURCE-Taste die Quelle MEDIA und dann USB oder SD. Navigieren Sie durch die Ordner und drücken Sie ENTER, um eine Datei abzuspielen.

Was tun, wenn der Bildschirm schwarz bleibt oder sich nicht einschaltet?

Stellen Sie sicher, dass das Gerät eingeschaltet ist (ON/CHARGE-Taste an der Seite). Vergewissern Sie sich, dass der Akku geladen oder das Netzteil angeschlossen ist. Wenn der Bildschirm immer noch nicht angeht, drücken Sie die BACKLIGHT-Taste am Monitor, um die Hintergrundbeleuchtung einzuschalten.

Wie verwende ich die Fernbedienung?

Die Fernbedienung wird mit einer vorinstallierten CR2025-Knopfbatterie geliefert. Entfernen Sie den Isolierstreifen, um sie zu aktivieren. Richten Sie die Fernbedienung auf den DVD-Player (Infrarotsensor) und drücken Sie die Tasten. Wenn sie nicht funktioniert, ersetzen Sie die Batterie durch denselben Typ.

Wie schütze ich das Gerät vor Überspannungen?

Wir empfehlen die Verwendung eines Überspannungsschutzes zwischen der Steckdose und dem Netzteil. Bei Gewitter oder längerer Nichtbenutzung ziehen Sie das Netzteil aus der Steckdose.

Kann ich den DVD-Player an einen Fernseher anschließen?

Ja, verwenden Sie das mitgelieferte AV-Kabel: Stecken Sie den 3,5-mm-Klinkenstecker in den AV OUT-Ausgang des DVD-Players und die RCA-Stecker (gelb/Video, rot/weiß/Audio) in die entsprechenden Eingänge des Fernsehers. Wählen Sie am Fernseher die AV-Quelle aus.

Wie reinige ich den Bildschirm und das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, fusselfreies Tuch, bei Bedarf leicht angefeuchtet. Verwenden Sie keine Lösungsmittel, scheuernde Reinigungsmittel oder Sprühdosen direkt auf dem Bildschirm. Vermeiden Sie Wassertropfen, die Verfärbungen verursachen könnten.

BEDIENUNGSANLEITUNG MD 83598 LIFE E72037 MEDION

Technische gegevens 41

Modelnummer: EP-1615P

Hinweise zu dieser Anleitung. 3

In dieser Anleitung verwendete Warnsymbole und Signalwörter 3
Bestimmungsgemäß Gebrauch 4

Sicherheitseinweise 5

Betriebssicherheit 5
Aufstellort 5
Reparatur 6
Vorphesehene Umgebung 6
Stromversorgung. 7
Das DVD-Laufwerk 7
Ohrhorer. 7
Umgang mit Batterien 8

Vorbereitung 9

Lieferumfang 9

Geräteübersicht 10

DVD-Player 10
Oberseite DVD-Player 11
LinkeSeiteDVD-Player 11

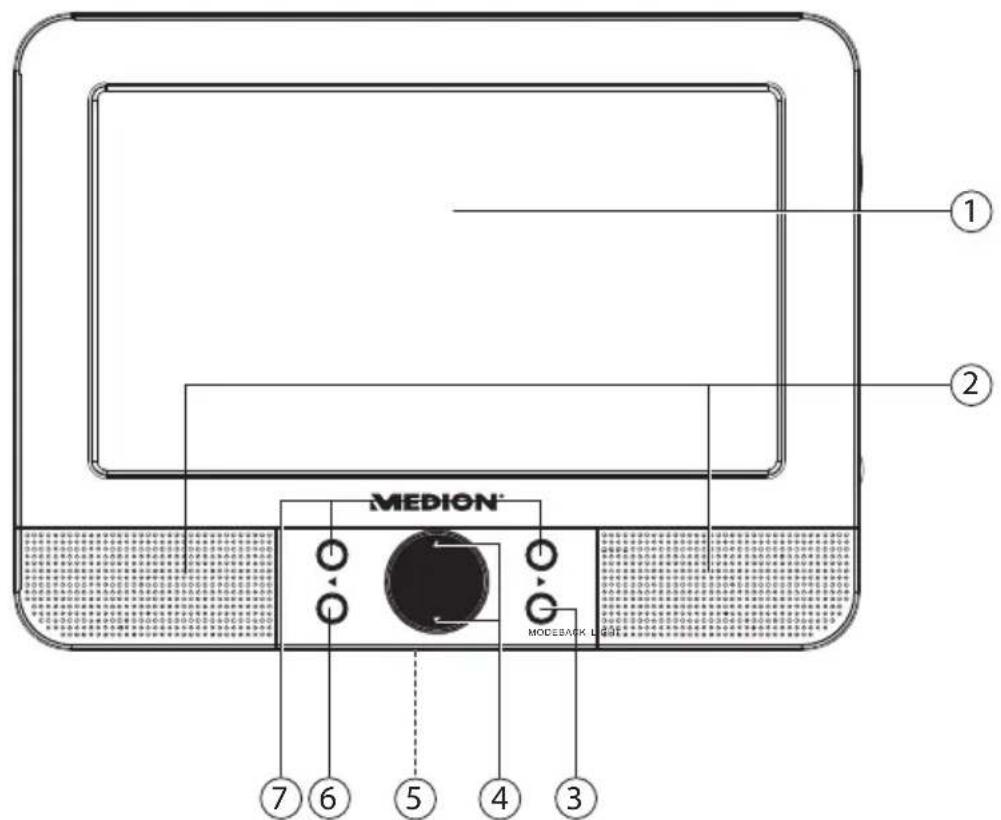

Monitor 12
LinkeSeiteMonitor 13

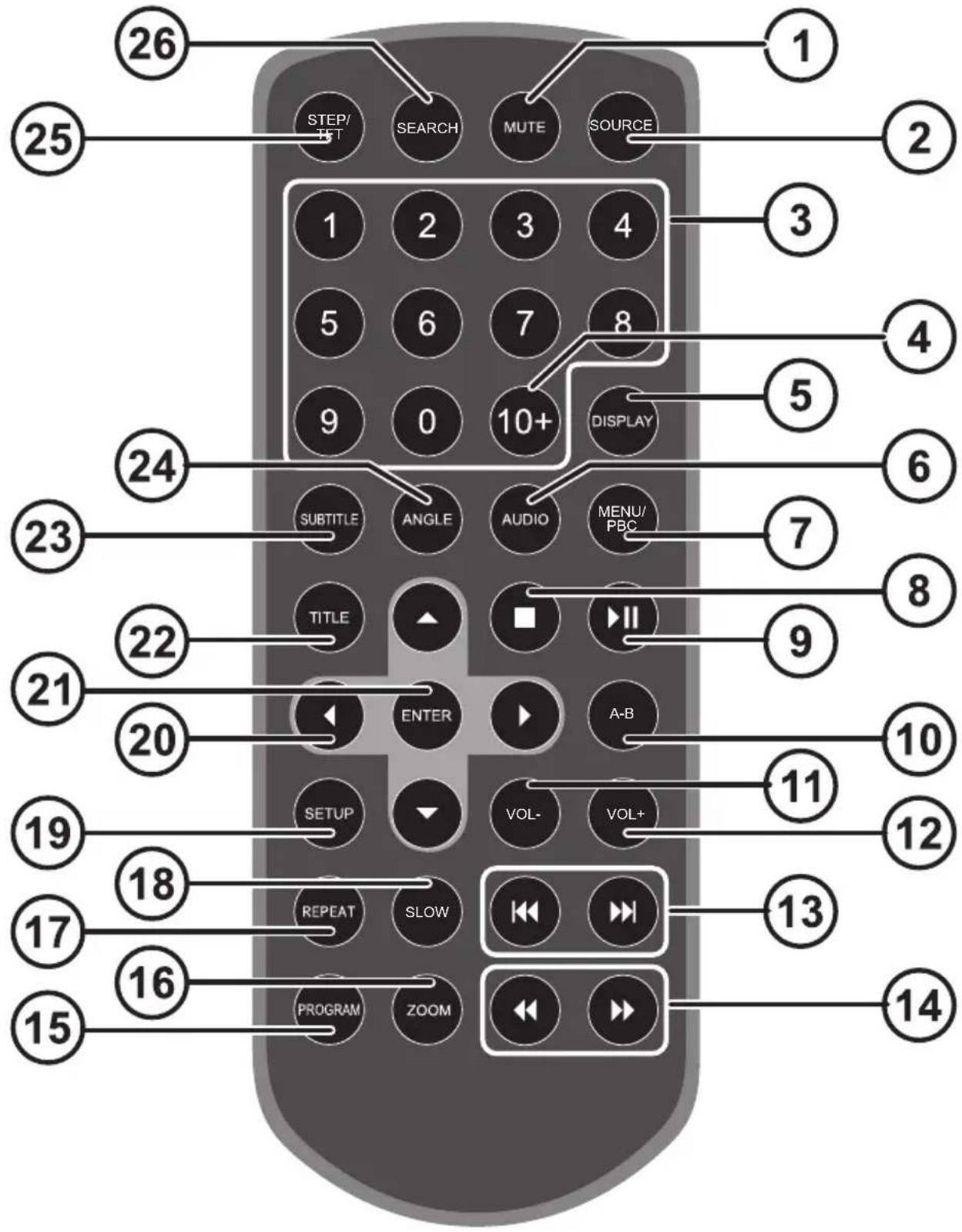

Fernbedienung 14

Allgemeines 16

Uber DVD. 16

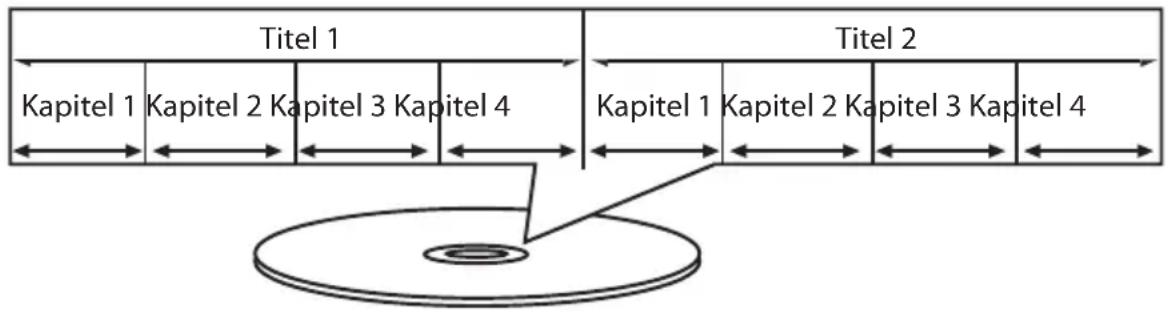

DVD-Aufbau. 16

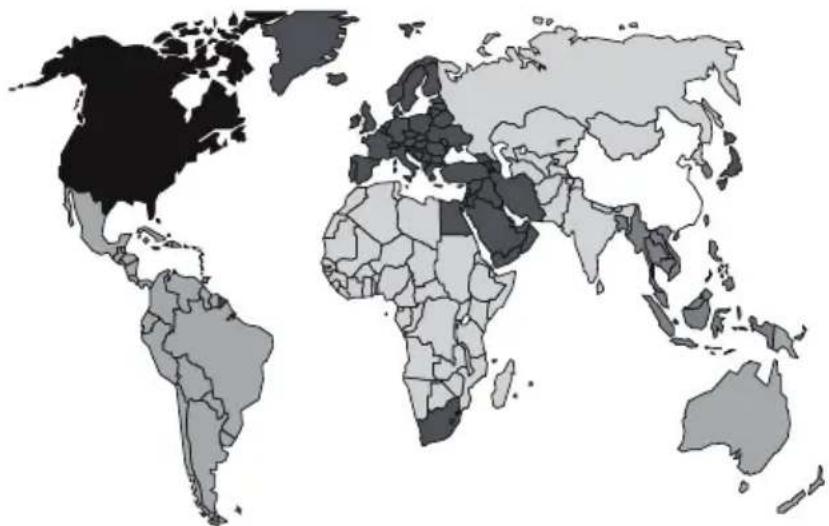

Regionalcodes. 17
Abspielbare Formate 17

Stromversorgung und Anschlüsse 18

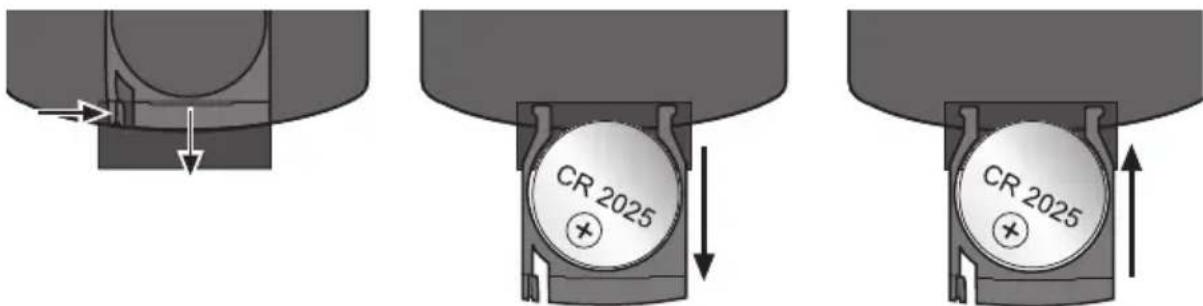

Batterie in die Fernbedienung einlagen 18
Batterie wechseln 18
Akku laden 19
Autoadapter anschließen 19
USB 19
SD/MMC-Speicherkarten 19
Kopfhorer 19
COAXIAL-Ausgang 20
Audio-/Video- und Stromverbindung zwischen DVD-Player und Monitor 20
Netzanschluss 20

Das Gerät im Auto befestigen 21

So befestigen Sie die Tasche und das Gerät: 21

Allgemeines zum Betrieb 22

Steuerung am Gerät oder über die Fernbedienung 22
Einschalten/Ausschalten 22
Wiedergabemedium wahlen 22
Lautstärke 23

Bildeinstellung (MODE) 23

DVD-Betrieb 24

Disk einlagen 24

Tastenfunktionen 24

Navigieren auf MP3- und JPEG-Datenträgern 28

SETUP-Menu im DVD-Betrieb 29

Navigieren in den Menus 29

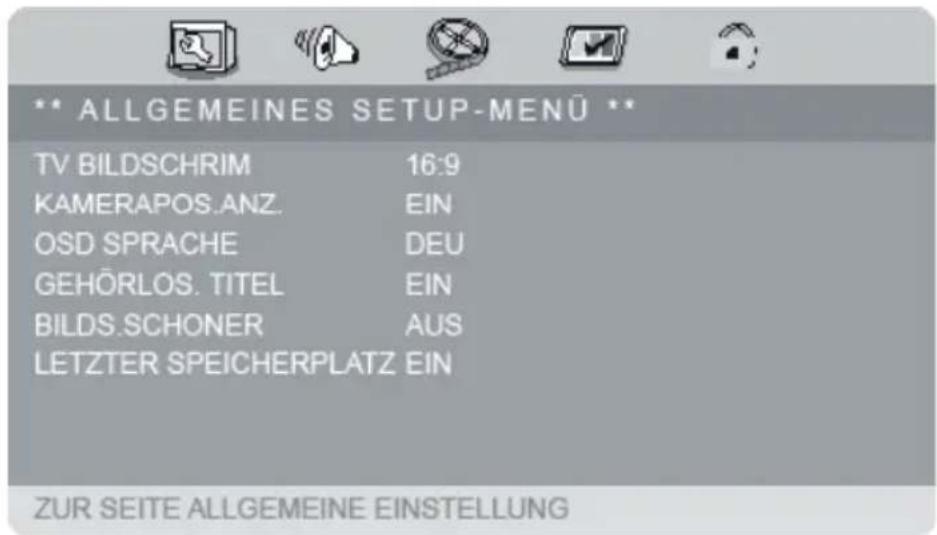

ALLGEMEINES SETUP MENU 30

TV-FORMAT 30

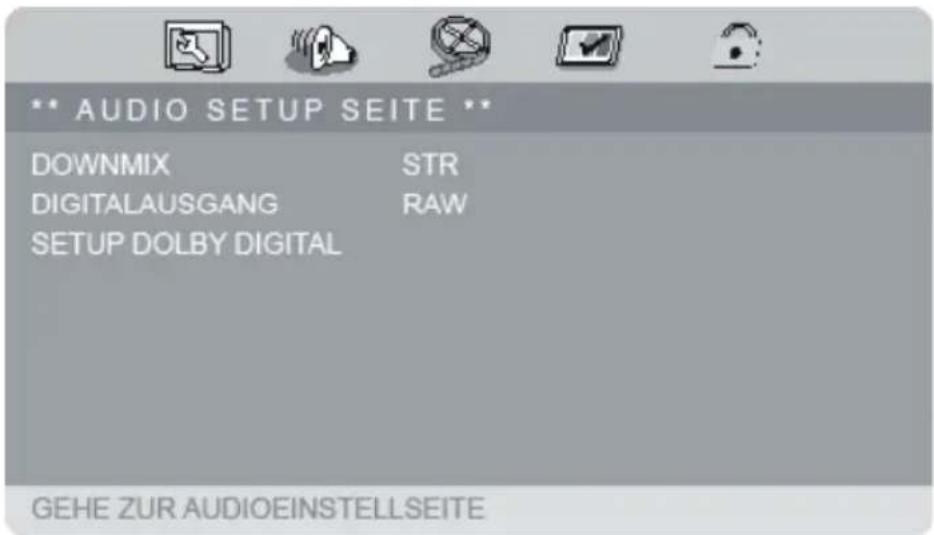

AUDIO SETUP MENU 32

DOLBY DIGITAL EINSTELLUNG 32

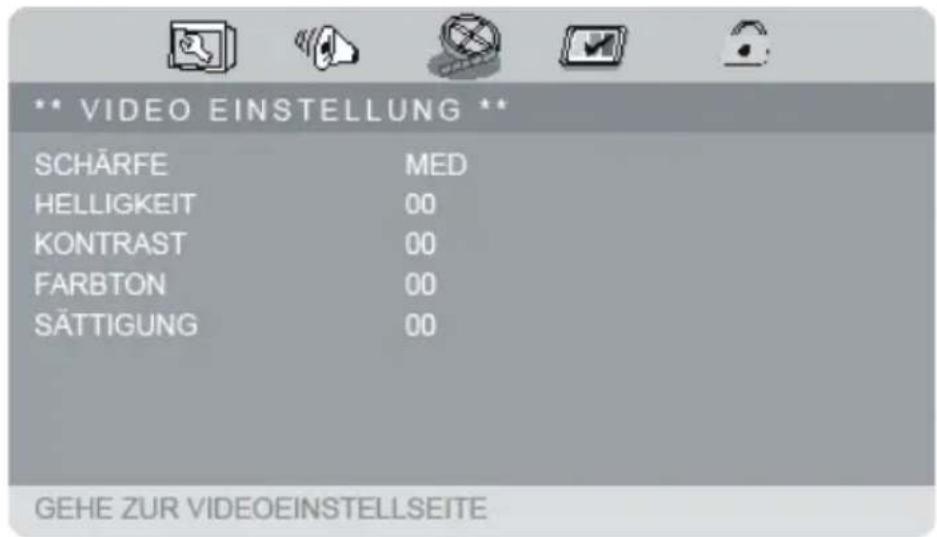

VIDEO SETUP MENU 34

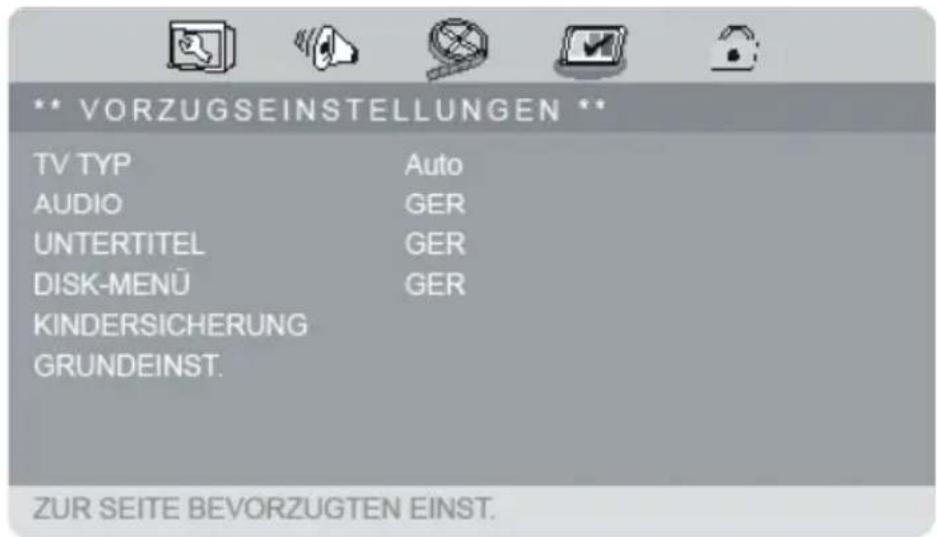

VORZUGSEINSTELLUNGEN 35

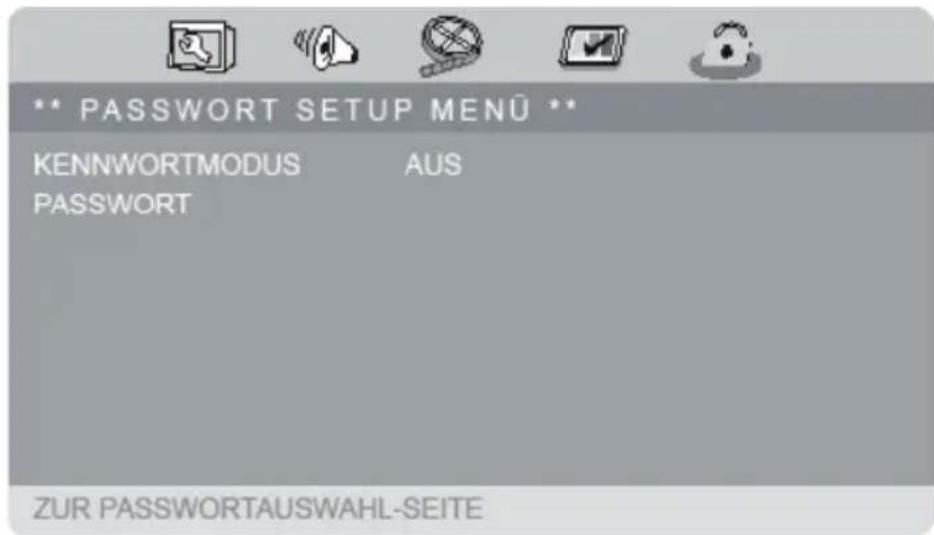

PASSWORT SETUP MENU 37

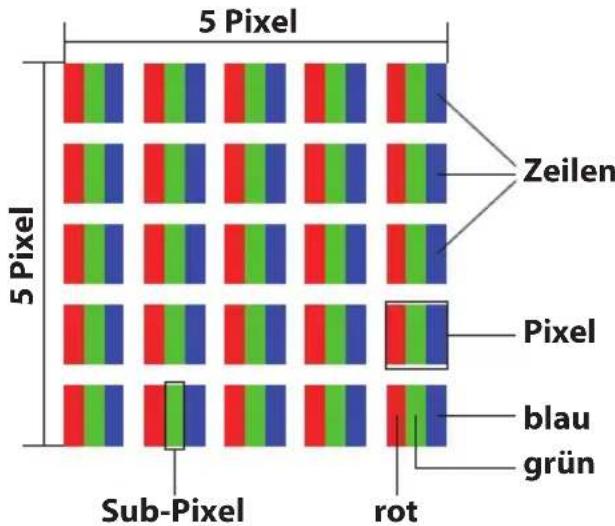

Pixelfehler bei LCD-TVs 38

Reinigung 39

Entsorgung 40

Technische Daten 41

Hinweise zu dieser Anleitung

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Alle Tätigkeiten an und mit thisem Gerät dürfen nur soweit ausgeführrt werden, wie sie in der Bedienungsanleitung beschreiben sind.

Halten Sie diese Bedienungsanleitung stets griffbereit und bewahren die.
se gut auf, um sie bei einer Veräußerung dem neuen Besitzer weitergeben zu konnen!

In dieser Anleitung verwendete Warnsymbole und Signalwörter

!	GEFAHR! Warning vor unmittelbarer Lebensgefahr! WARNING! Warning vor möglicher Lebensgefahr und/oder schweren irre- versiblen Verletzungen!
	VORSICHT! Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden! ACHTUNG! Hinweise beachten, um Sachschäden zu vermeiden!
i	HINWEIS! Weiterführende Informationen für den Gebrauch des Gerätes!
i	HINWEIS! Hinweise in der Bedienungsanleitung beachten!
	WARNING! Warning vor Gefahr durch elektrischen Schlag!
	WARNING! Warning vor Gefahr durch zu hohe Lautstärke!
.	Aufzahlungszeichen / Information über Reignisse während der Bedie- nung
Auszuführende Handlungsanweisungen

Bestimmungsgemäßer Gebrauch

Das Gerät ist geeignet für:

• die Wiedergabe von DVDs und anderer kompatibler Datenträger
• die Wiedergabe von USB-Datenträgern und SD/MS/MMC-Speicherkarten
• als Ausgabe- und Wiedergabegerät für Video- und Audiquellen

Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gefelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Entsatz- und Zubehörerteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. jeder andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.

Sicherheitshinweise

Betriebssicherheit

• Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät speilen. Diese Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ohnen Anweisungen, wie das Gerät zu benutzen ist.
• Halten Sie das Verpackungsmaterial, wie z. B. Folien von Kindern fern. Bei Missbrauch besteht Erstickungsgefahr.
• Öffnen Sie niemals das Gehäuse des Geräts (elektrischer Schlag, Kurzschluss- und Brandgefahr)!
• Führn Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des Geräts (elektrischer Schlag, Kurzschluss und Brandgefahr)!
• Schlitze und Öffnungen des Geräts dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgebung)!
• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.
• Die Fernbedienung besitzt eine Infrarot-Diode der Klasse 1. Betrachten Sie die LED nicht mit optischen Geräten.
• Achtung! Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie die geborsten Teile mit Schutzhandschuhen ein. Waschen Sie anschließend ihre Höhe mit Seite, da nicht auszuschreiben ist, dass Chemikalien ausgetreten sind. Senden Sie die Bruchteile zur fachgerechten Entsorgung an Ihr Service Center.
• Berühren Sie das Display nicht mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.

Aufstellort

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber vollig ungebährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu luften. Wir haben bei der Entwicklung dieser Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich untersritten werden.
• Halten Sie das Gerät und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des Geräts führen.
• Falls Sie das Gerät im Freien betreiben, stellen Sie safer, dass es keiner Feuchtigkeit (Regen, Schnee etc.) ausgesetzt ist.
• Das Gerätarf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das Gerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Stellen Sie keine offenen Brandquellen (Kerzen oder ähnliches) auf das Gerät oder in unmittelbare Reichweite.

• Achten Sie auf genügend große Abstände zu Möbelwänden. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüfung ein.

• Betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um ein Umfallen des Geräts zu vermeiden.

• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um ihre Augen zu schonen.
• Der optimale Betrachtungsabstand beträgt 5 Mal die Bildschirmdiagonale.

Reparatur

• Ziehen Sie bei Beschädigung des Netzteils, der Anschlussleitung oder des Gerätes sofort den Stecker aus der Steckdose.
• Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät oder Anschlussleitungen sich-bare Schäden aufweisen oder das Gerät heruntergefallen ist.
• Wenden Sie sich an den Kundendienst, wenn:

-dasNetzkabelangeschmortoderbeschädigtist;
Flüssigkeit in das Geräte eingedrungen ist;
- das Gerät nicht ordnungsgemäß Funktioniert;
- das Gerät gestürzt oder das Gehäuse beschädigt ist.

WARNING!

Versuchen Sie auf keinen Fall, ein Geräteteil selbst zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags.

• Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt.

Vorgesehene Umgebung

• Das Gerät kann bei einer Umgebungstemperatur von +0^ bis +35^ betrieben werden.
• Im ausgeschalteten Zustand kann das Gerät bei -10 °C bis +45 °C gelagert werden.
• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Laufsprecherboxen, Mobiltelefon usw.), um Funktionstörungen zu vermeiden.
• Warten Sie nach einem Transport des Geräts solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.
• Bei großen Temperatur- oder Feuchtigkeitschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des Geräts kommt, die einen elektrischen Kurzschluss verursichen kann.
• Ziehen Sie während eines Unwetters oder, wenn das Gerät für längerere Zeit nicht benutzt wird, den Stecker aus der Steckdose.

Stromversorgung

WARNING!

Auch im ausgeschalteten Zustand sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu ihrem Gerät zu unterbrechen oder das Gerät gänzlich von Spannung frei zuschalten, trennen Sie das Gerät vollständig vom Netz.

DE

• Betreiben Sie das Gerät nur an geerdeten Steckdosen mit 230V 50Hz . Wenn Sie sich der Stromversorgung am Aufstellort nicht sicher sind, Fragen Sie bei Ihr Energieversorger nach.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um das Gerät vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Um die Stromversorgung zu unterbrechen,ziehen Sie das Steckernetzteil aus der Steckdose.
  Die Steckdose muss sich in der Naze des Gerats befinden und leicht erreichbar sein.
• Sollten Sie ein Verlängerungskabel eingezehen, acht den Sie darauf, dass diesen den VDE-Anforderungen entspricht. Fragen Sie ggf. ihren Elektroinstallateur.
• Verlegen Sie die Kabel so, dass niemand darauf auf treten oder darüber stolpern kann.
• Verwenden Sie ausschließlich den mitgelieferten Netzadapter. Versuchen Sie nie, die Netzadapter an andere Buchsen anzuschreiben, da sonst Schaden verursacht werden können.
• Verwenden Sie den zweiten Monitor nur mit dem DVD-Player und verbinden Sie diese nur über das mitgelieferte AV-DC-Kabel.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.

Das DVD-Laufwerk

Das DVD-Laufwerk ist ein Laserprodukt der Klasse 1. Das Gerät ist mit einem Sicherheitssystem ausgerüstet, das das Austreten von gefährlichen Laserstrahlen während des normalen Gebrauchs verhindert. Um Augenverletzungen zu vermeiden, manipulieren oder beschädigen Sie niemals das Sicherheitssystem des Geräts.

Ohrhörer

• Verwenden Sie den mitgelieferten Ohrhorter ausschließlich mit thisem DVD-Player (MD 83598).

WARNING

Hohe Lautstärke bei der Verwendung des Ohrhorters kann zum Verlust des Hörsinns führen. Bevor Sie den Ohrhorter aufsetzen, stellen Sie die Lautstärke auf ein Minimum! Ihr Gehör kann Schadennehmen, wenn zu langle oder zu plötzlich hohen Lautstärken ausgesetzt wird.

Umgang mit Batterien

Die Fernbedienung wird mit Batterien betrieben. Batterien konnen brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung konnen Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren.

Befolgen Sie folgende Hinweise:

• Halten Sie Kinder von Batterien fern.
• Sollten Batterien verschlucht worden sein, melden Sie dies sofort Ihrhem Arzt.
• Laden Sie niemals Batterien (es sei Denn, dies ist ausdrücklich angegeben).
• Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs. Dies konnte bei ihrem Gerät zu Fehlfunktionen führen. Darüber hinaus wurde sich die schwächere Batterie zu stark entladen.
• Tauschen Sie immer bereits Batterien gleichzeitig aus.
• Vertauschen Sie niemals die Polarität.
• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.
  Schlieben Sie die Batterien niemals kurz.
• Setzen Sie Batterien niemals übermäßigiger Wärme wie durch Sonnenschein, Feuer oder dergleichen aus!
• Zerlegen oder verformen Sie die Batterien nicht. Ihrhe Hande oder Finger konnten verletzt werden oder Batterieflüssigkeit konnte in Ihrhe Augen oder auf ihre Haut gelangen. Sollte dies passieren, spulen Sie die entsprechenden Stellen mit einer groBen Menge klaren Wassers und informieren Sie umgehend ihren Arzt.
• Vermeiden Sie starke Stöbe und Erschütterungen.
• Reinigen Sie bei Bedarf Batterie- und Gerätekontakte vor dem Einlagen.
• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
• Entfernen Sie die Batterien aus Ihr Gemät, wenn diese über einen längeren Zeitraum nicht benutzt wird.
• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.

Umgang mit Lithium-Akkumulatoren

Dieses Gerät ist mit einem leistungsfähigen Lithium-Polymer Akkumulator 7,4 V, 1800 mAh ausgestattet.

Benutzen Sie nur den mitgelieferten Lithium-Akku. Falls dieser Akku beschädigt oder defekt sein sollte, wenden Sie sich an unser Service Center.

Beachten Sie beim Umgang folgende Hinweise:

Schlieben Sie den Akku nicht kurz.
- Setzen Sie den Akku keinem direkten Sonnenlicht oder starker Hitze aus (über 40^ ).
- Lassen Sie das Gerät nicht hinter der Windschutzsche im Fahrzeug liegen.
- Benutzen Sie zum Laden des Akkus nur den mitgelieferten Netzadapter.

Vorbereitung

Lieferumfang

Entfernen Sie samtliches Verpackungsmaterial, auch die Folien an der Gerätefront.

GEFAHR!
Lassen Sie keine Kinder nicht mit Verpackungsfolien speilen. Es besteht Erstickungsgefahr!

DE

Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:

DVD-Player
1 Monitor
1 AV-Kabel
1 AV-DC-Kabel
1 Netzadapter
1 Autoadapter
2 Ohrhörer
Fernbedienung
1 Batterie (3,5 V; Typ CR2025)
2 Befestigungstaschen
1 Transporttasche
Bedienungsanleitung mit Garantiedokumenten

Geräteübersicht

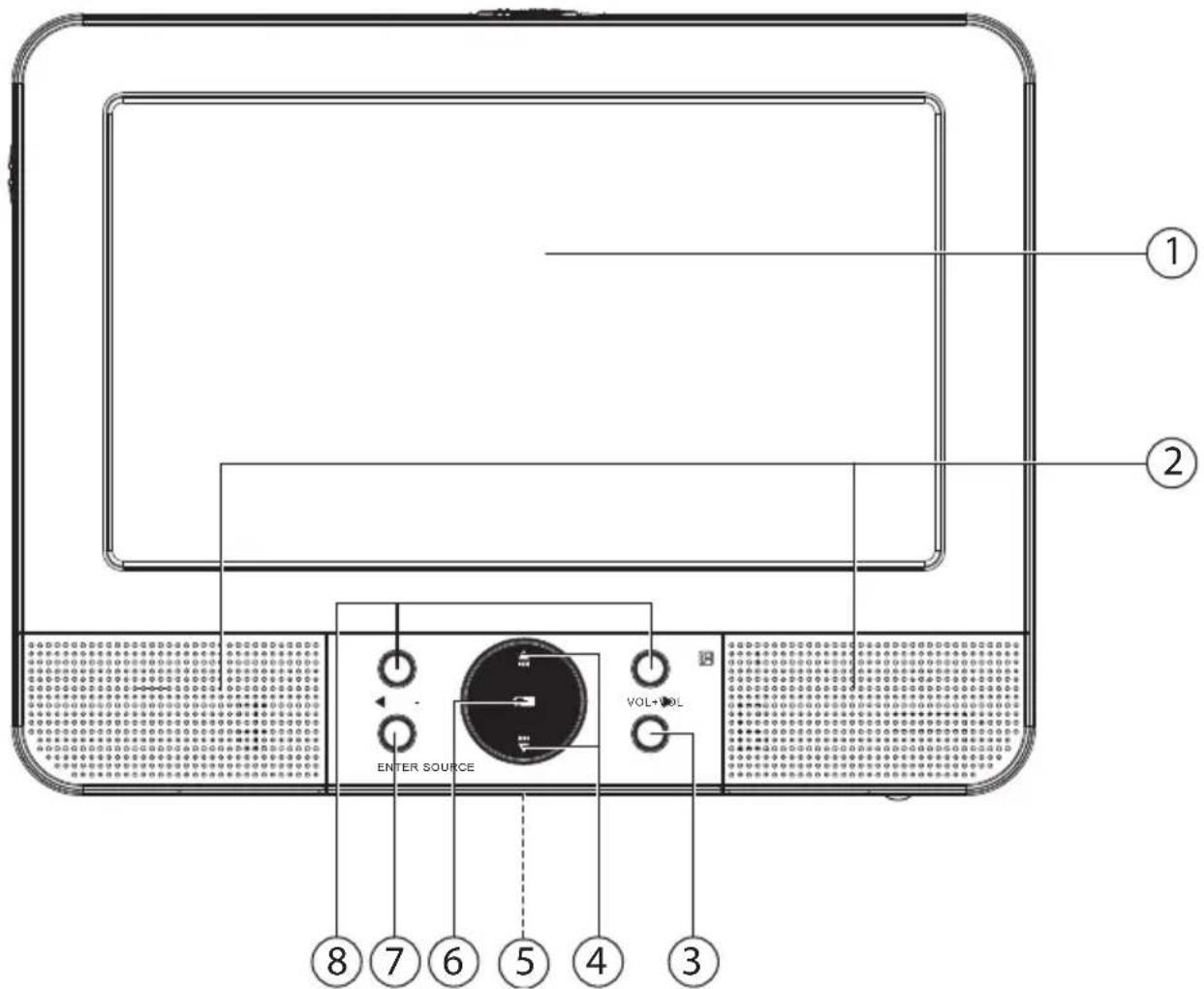

DVD-Player

1) Display
2) Lautsprecher
3) SOURCE: DVD-, USB- oder Speicherkarten-Wiedergabe einstellen
4) SKIP und SKIP: vorherigen/nachsten Titel aufrufen

: in Menus nach oben/unten navigieren

5) aufklappbarer Standfuß (auf der Rückseite)
6) Akku-LED: leuchtet rot wenn der Akku geladen wird
7) ENTER: Im Setup-MENU Eingaben bestätigen
8) VOL-/VOL+ Lautstärke niedriger/höher;

: in Menus nach links/rechts navigieren

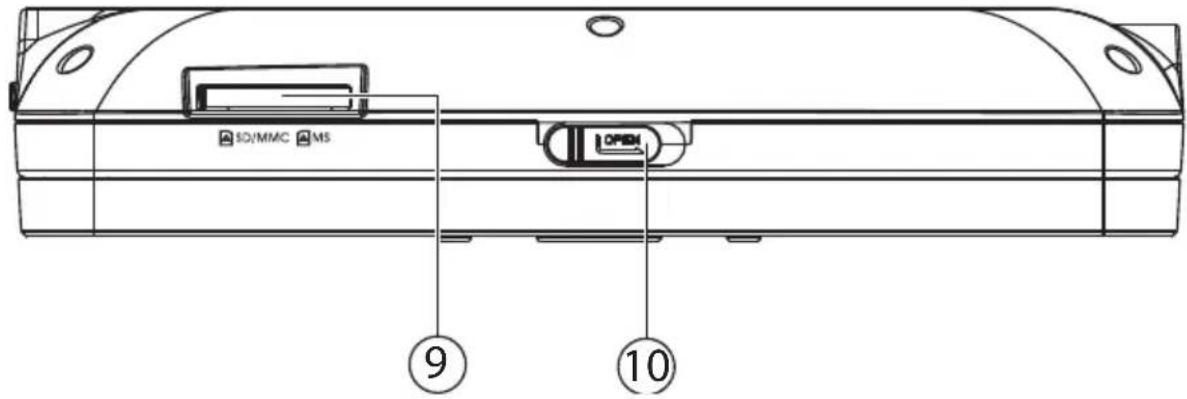

Oberseite DVD-Player

DE

9) Kartensteckplatz für SD/SDHC/MS/MMC Speicherkarten
10) OPEN: Diskfach öffnen

Linke Site DVD-Player

11) Schalter ON/CHARGE
12) Kopfhöreranschluss
13) AV OUT: analoger Audio-/Videoausgang
14) COAXIAL: digitaler Audioausgang
15) USB-Anschluss
16) DC OUT 9-12V: Stromversorgung für zweiten Monitor
17) DC IN 9-12V: mitgelieferten Netzadapter anschließen

Monitor

1) Display
2) Lautsprecher
3) MODE: wiederholt drücken, um die verschiedene Bildschirmeinstellungen aufzurufen;ändern mit <▶
(4) SKIP und SKIP: vorherigen/nachsten Titel aufrufen

: in Menus nach oben/unten navigieren

5) aufklappbarer Standfuß (auf der Rückseite)
6) BACKLIGHT: schaltet die Hintergrundbeleuchtung des Monitors aus bzw. ein
7) VOL-/VOL+ Lautstärke niedriger/höher; : in Menüss nach links/rechts navigieren

Linke Site Monitor

8)-VOL+: Lautstärkenregler
9) DC IN 9-12V: AV-DC-Kabel anschließen
10) AV IN: analoger Audio-/Videoeingang
11) Kopfhöreranschluss
12) Schalter ON/OFF

Fernbedienung

1) MUTE: Ton ausschalten
2) SOURCE: DVD-, USB- oder Speicherkarten-Wiedergabe einstellen
3) Zifferntasten 0-9
4) 10 + : Z -weistellige Zifferneingabe
5) DISPLAY: Wiedergabestatus aufrufen
6) AUDIO: Audio einstellen
7) MENU/PBC:

Hauptmenü der Disk aufrufen / Playbackcontrol ein-/ausschalten

8) STOP: Wiedergabe anhalten
9) PLAY/PAUSE: Wiedergabe starten/unterbrechen
10) A-B: Einen bestimmten Abschnitt wiederholen
11) VOL-: Lautstärke verringern
12) VOL+: Lautstärke erhöhen
13) SKIP und SKIP : vorherigen/nachsten Titel aufrufen
14) / : Schnellauf vorwärts oder rückwärts
15) PROGRAM: Programmierte Wiedergabe einstellen
16) ZOOM: Bild vergroßern/verkleinern
17) REPEAT: Wiederholfunktion einstellen
18) SLOW: Zeitlupe einstellen
19) SETUP: Setup-MENU aufrufen
20) Pfeiltasten : in Menus nach links/rechts, offen/unten navigieren
21) ENTER: Einstellungen bestätigten
22) TITLE: Titelmenu der Disk aufrufen
23) SUBTITLE: Untertitel einstellen
24) ANGLE: Kameraposition einstellen
25) STEP/TFT: Einzelbildwiedergabe / Hintergrundbeleuchtung des DVD-Players aus- bzw. einschalten
26) SEARCH: Die Wiedergabe ab einer bestimmten Stelle starten

Allgemeines

Uber DVD

Die DVD - Digital Versatile Disc (englisch für „vielseitige digitale Scheibe") ist ein digitales Speichermedium für Informationen. DVDs sind durch eins der Nebenstehenden Symbole gekennzeichnet.

Abhängig davon, wie die Informationen aufgebracht sind, ergeben sich verschiedene DVD-Type mit entsprechenden Speicherkapazitäten.

DVD-Aufbau

Video-DVDs sind in Titel und Kapitel unterteilt. Eine DVD kann mehrere Titel haben, die wiederum aus mehreren Kapiteln bestehen konnen. Titel und Kapitel sind jeweils fortlaufend nummeriert:

Normalerweise besteht der ersten Titel einer DVD aus Lizenzhinweisen und Informationen zum Hersteller. Der{nachste Titel ist meinst der Film selbst. Weitere Titel konnen z. B. „Making-Of"-Reportagen, Filmvorschauen oder Informationen zu den Schauspielern enthalten.

Sprachen und Untertitel

Auf DVDs können bis zu acht Sprachen und Untertitel in bis zu 32 Sprachen gespeichert werden. Sprache und Untertitel können bei der Wiedergabe beliebig kombiniert werden.

Kamerawinkel

Bei manchen DVDs kann)sogar der Kamerawinkel geändert werden, sofern der Film mit entsprechlichen Kamerapositionen aufgenommen wurde.

Regionalcodes

Aufgrund weltweiter Vertriebsstrategien wurde für die DVD ein Code entwickelt, der das Abspielen nur auf Geräten erlaubt, die in bestimmten Regionen erworben wurden. Diese Code basiert auf einem System, das die Welt in sechs Regionen einteilt.

123456

Europa gehört zur Zone 2. Auf Ihr dem DVD-Player setzen sich daher DVDs abspielen, die mit dem Regionalcode 2 versehen sind. Der Regionalcode ist auf der Verpackung der DVD aufgedruckt (siehe nebenstehendes Logo).

Außer DVDs mit dem Regionalcode 2{lassen sich nur DVDs mit dem Regionalcode O (geeignet fur jedem DVD-Player) auf dem Gerat wiedergeben.

Sollten beim Abspielen bestimmter DVDs Probleme auftreten, versichert Si sich, dass die DVD den Ländercode 2 oder O hat.

Abspielbare Formate

Außer DVDs kann das Gerät folgende Formate wiedergeben:

• DVD+RW, DVD+R, DVD-RW, DVD-R
  VCD und SVCD
  CD-R. CD-RW
  CD-Audio
  MP3
  MPEG4
  DivX 4, 5, 6, Xvid
  JPEG
• Foto-CD

Stromversorgung und Anschlüsse

Batterie in die Fernbedienung einlagen

Im Auslieferzustand ist die Batterie bereits in der Fernbedienung eingelegt. Ziehen Sie zum Aktivieren den Isolationsstreifen mit der Aufschrift „Bitte vor Gebrauch entfernen" an der Unterseite der Fernbedienung hersaus.

Batterie wechseln

Die Fernbedienung benötigt eine Knopfzenen-Batterie 3 V, CR2025.

WARNING!

Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien.
Ersatz nur durch denselben oder einen gleichwertigen Batterietyp.

Drucken Sie auf die Verriegelung undziehen Sie das Batteriefach hersus.
Entnehmen Sie die leere Batterie und entsorgen Sie diese bei einer Sammelstelle fur Altbatterien.
Legen Sie die neue Batterie vom Typ CR 2025 mit dem Pluspol nach oben in das Fach ein. Achten Sie unbedingt auf die richtige Polarität (+ / - )
Schiebern Sie das Fach wieder ein.

Akku Iaden

Vor der ersten Inbetriebnahme müssen Sie den Akku vollständig laden. Dies dauert ca. 4 Stunden.

Verbinden Sie den Stromversorgungsstecker des mitgelieferten Adapters an der DC IN 9 V-12 V-Buchse am Gerät.

Steen Sie den Adapter in eine gut erreichbare Netzsteckdose.

Die Akku-LED am DVD-Player leuchtet rot, um zu signalisieren dass der Akku geladen wird.

Warten Sie, bis die Akku-LED grün leuchtet, dann ist der Akku vollständig geladen. Bei vollständig geladenem Akku konnen Sie das Gerät ca. 3 Stunden betreiben.

Wenn Sie den Akku langere Zeit nicht benutzen möchten, lagern Sieihn nicht in vollkommen entladenen Zustand.

Autoadapter anschli eBen

• Stecken Sie den Geräte-Stecker des Autoadapters in die Geräteanschluss-Buchse DC IN 9-12 V am DVD-Player.
• Stecken Sie den Autoadapter in eine geeignete Auto-Steckdose mit 12 V Bordspannung, z. B. den Zigarettenanzünder-Anschluss im Auto.

USB

Schlieben Sie einen USB-Stick an, um Dateien vom Stick auf dem Gerät auszugegeben.
Wahlen Sie dann mit der Taste SOURCE den USB-Betrieb.

SD/MMC-Speicherkarten

• Stecken Sie eine SD/MMC-Speicherkarte in den Kartensteckplatz am DVD-Player.
  Wahlen Sie dann mit der Taste SOURCE den SD/MMC-Betrieb.

Kopfhörer

Es steht am Monitor und am DVD-Player je ein Kopfhöreranschluss zur Verfügung. Sie können je einen Kopf- oder Ohrhörer mit 3,5 mm-Klinkenstecker anschließen.

Wenn der Kopf-/Ohrhörer angeschlossen ist, wird das Tonsignal nur an die Kopfhörer weitergeleitet. Die Laufsprecher des Geräts sind abgeschaltet.

WARNING!

Zu hohe Lautstärke bei der Verwendung von Ohrhören oder Kopfhören erzeugt übermäßig Schalldruck und kann zum Verlust des Hörsinns führen. Stellen Sie die Lautstärke auf ein Minimum, bevor Sie einen Ohrhörer aufsetzen. Verwenden Sie nur die mitgelieferten Ohrhörer!

COAXIAL-Ausgang

Digitaler Audioausgang für ein Audioausgabegerät, an dessen Laufsprechern Sie den Ton des DVD-Players ausgegeben möchten, z. B. eine Stereoanlage mit entsprechendem digitalem Eingang.

So nutzen Sie den COAXIAL-Ausgang: Schließen Sie an den COAXIAL-Ausgang den 3,5 mm-Klinkenstecker des mitgelieferten AV-Kabels an. Schließen Sie den roten Cinchstecker des AV-Kabels an den digitalen Koaxialausgang des externen Geräts an.

Audio-/Video- und Stromverbindung zwischen DVD-Player und Monitor

Für die Strom- und Audio/Video-Verbindung schließen Sie das mitgelieferte AV-DC-Kabel zwischen DVD-Player und Monitor an.

Verbinden Sie die Buchse VIDEO AUDIO OUT am DVD-Player und die BuchseVIDEO AUDIO IN am Monitor mit den schwarzen Klinkensteckern.
Verbinden Sie die Buchse DC OUT 9-12 V am DVD-Player und die Buchse DC IN 9-12 V am Monitor mit den Hohlsteckern des AV-DC-Kabels.

AUDIO/VIDEO OUT (DVD-Player)

Schreiben Sie hier ein Gerät an, das Bild und Ton des DVD-Players wiedergeben soll (z. B. ein anderes Fernsehgerät).

AUDIOVIDEO IN (Monitor)

Schreiben Sie hier ein Gerät an, dessen Bild und Ton am DVD-Player oder am Monitor ausgegeben werden soll. Setzen Sie ggf. das mitgelieferte AV-Kabel ein.

Netzanschluss

Wenn Sie alle Anschlusses vorgenommen haben, verbinden Sie den Netzadapter mit einer Steckdose (230V 50Hz) bzw. den Autoadapter an den Zigarettenanzünder-Anschluss im Auto.

Das Gerät im Auto befestigen

Das Gerät kann im Auto betrieben werden. Dazu können die Taschen an der Kopfstütze eines Vordersitzes im Auto angebracht und die Geräte darin platziert werden.

HINWEIS!

Die sichere Befestigung der Tasche im Auto kann nicht mit allen auf dem Markt befindlichen Kopfstützen garantiert werden.

Sie können das Gerät im Auto mit dem Auto-Adapter betreiben.

DE

So befestigen Sie die Tasche und das Gerät:

Zuerst legen Sie die Geräte in die offen stehende Tasche.

Legen Sie eine Disk ein.

Ziehen Sie die drei Klettverschlüsse an der Oberseite der Tasche auf.
- Schieben Sie den DVD-Player dann in die Tasche und schließen Sie die Klettverschlüsse wieder.
Befestigen Sie dann die Tasche mit dem Gerät an der Kopfstütze.
An der Rückseite befinden sich zwei vertikale Gurte. Öffnen Sie die Klipp-Verschluss- se und losen Sie die Gurte so welt, dass sie gut um die Kopfstütze passen.
Legen Sie die Rückseite der Tasche an der Rückseite der Kopfstütze an. Ziehen Sie dann die Gurte um die Kopfstütze.
Schlieben Sie den Klippverschluss undziehen Sie die Gurte am losen Ende stramm.
Schlieben Sie ggf. das Autoadapterkabel wie auf Seite 19 beschrieben an.

Allgemeines zum Betrieb

Steuerung am Gerät oder über die Fernbedienung

Tasten am Gerät

Mit den Tasten am Gerät konnen Sie die wesentlichen Wiedergabefunktionen Ihres Geräts aktivieren.

Tasten andern fernbedienung

Die Fernbedienung bietet über diese Grundfunktionen hinaus zahlreiche zusätzliche Bedienelemente für die volle Funktionalität Ihres Geräts.

HINWEIS!

In dieser Anleitung beziehen wir uns auf die Tasten der Fernbedienung. Wenn die Tasten am Gerät gemeins sind, wird dies ausdrücklich erwähnt.

Einschalten/Ausschalten

Ein- und ausschalten

Mit dem Schalter ON/CHARGE (ON/OFF) an den Geräteiten schalten Sie die Geräte ein (ON) und komplett aus (CHARGE/OFF). Im eingeschalteten Zustand leucht den Pfeiltasten rot.

Wiedergabemedium wahlen

Wahlen Sie durch Drücken der Taste SOURCE das Menu zur Auswahl des Wiedergabemediums:

DVD
MEDIA

Andern Sie die Einstellung mit den Pfeiltasten und bestätigen Sie die Auswahl mit ENTER.
Im Punkt MEDIA konnen Sie mit der Pfeiltaste zur Medienauswahl wechseln.
Wahlen Sie mit den Pfeiltasten USB oder SD (für SD/MMC-Speicherkarten) aus und bestätigten Sie die Auswahl mit ENTER.

HINWEIS!

Die Menüpunkte USB und SD werden nur bei entsprechend eingelegtem Datenträger angezeigt.

Lautstärke

Regeln Sie die Lautstärke

entweder mit den Tasten VOL- und VOL+ am DVD-Player
oder dem Lautstärkenregler am Monitor.
mit den Tasten VOL+ bzw. VOL- auf der Fernbedienung.

HINWEIS!

Die Tasten VOL+ bzw. VOL- auf der Fernbedienung regeln nur die Lautstärke des DVD-Player, der zweite Monitor muss immer gesondert über den Lautstärkenregler am Gerät eingestellt werden.

Stummschaltung

Drucken Sie MUTE, um den Ton stumm zu schalten und die Stummschaltung wieder aufzuheiten.

Bildeinstellung (MODE)

Durch wiederholtes Drücken der Taste MODE und Auswahl mit den Pfeiltasten rufen Sie nacheinander folgende Bildeinstellungen für das Display des Monitors auf:

• Helligkeit
• Kontrast
  Farbsattigung
  Sprache
  Zurücksetzen

MODE drucken

• Bildformat 16:9
  Mit den Pfeiltasten * konnen Sie die Einstellungen ändern.

HINWEIS!

Das Menu für die Bildeinstellung verfügt über eine eigene Sprachverwaltung, wenn Sie im SETUP-MENU eine OSD-Sprache ausgewählten haben, so wird diese nicht für diesen Menu übernommen. Stellen Sie im Menu Punkt Sprache die gewünschte Sprache ein. Sie haben sie Wahl zwischen den Sprachen Englisch, Deutsche, Französisch, Spanisch, Portugiesisch, Italienisch, Niederlandisch, Dänisch und Polnisch

DVD-Betrieb

Disk einlagen

Schieben Sie den Schalter OPEN am Gerät und klappen Sie das Display des DVD-Players nach vorn, um das Diskfach zu öffnen.
Um das Diskfach zu schreiben, drücken Sie den Deckel herunter. Vergewissen Sie sich, dass er hörbar einrastet.

Nach einigen Sekunden beginn't bei DVDs normalerweise automatisch die Wiedergabe der Disk. Eventuell mussen Sie (PLAY) drucken, oder es erscheint ein Menu, in dem Sie mit den Pfeiltasten eine Auswahl treffen mussen.

Tastenfunktionen

Spezielle Bildschirmeldung

Wenn Sie eine Funktion wahlen, die auf dem eingelegten Medium nicht realisiert oder die im aktuellen Modus nicht aufrufbar ist, erscheint das nebenstehend abgebildete Nicht-gültig-Zeichen auf dem Bildschirm. Das Zeichen verschwindet nach weniger Sekunden.

PLAY

Drücken Sie die Taste (PLAY), um die Wiedergabe zu starten bzw. zu unterbrechen. Um die Wiedergabe fortzusetzen, drücken Sie die Taste (PLAY) erneut.

STOP

Drucken Sie (STOP) einmal, um die Wiedergabe zu stoppen. In this Modus konnen Sie die Wiedergabe an derselben Stelle mit (PLAY) fortsetzen.
Drücken Sie (STOP) ein weiteres Mal, um die DVD endgültig zu stoppen. Das Gerät befindet sich jetzt im Stopp-Modus.

SKIP

Drücken Sie während der Wiedergabe die Taste SKIP oder um zurück- oder vorzuspringen (bei DVDs: von Kapitel zu Kapitel; ansonsten: von Titel zu Titel).

HINWEIS!

Bitte beachten Sie, dass bei vielen DVDs die Titel/Kapitel vor Start des eigentlichen Films (Lizenzhinweise) nicht übersprungen werden können.

Schnellauf

• Drücken Sie während der Wiedergabe die Taste oder , um den Schnelllauf vorwarts oder ruckwarts zu starten. Bei wiederholtem Drücken steigern Sie die Geschwindigkeit: 2x > 4x > 8x > 16x > 32x . Bei nochmaligem Tastendruck oder mit (PLAY) kehren Sie zur normalen Abspielgeschwindigkeit zurück.

SLOW - Zeitlupenfunktion

Drücken Sie während der Wiedergabe mehrmals die Taste SLOW, um folgen- de Zeitlupenstufen einzustellen: 1/2, 1/4, 1/8 und 1/16 sowohl im Vor- als auch im Rücklauf.

Nach der letzten Zeitlupenstufe oder durch Drücken der Taste (PLAY/PAUSE)

läuft die Wiedergabe in normaler Geschwindigkeit weiter.

Bild vergroßern und verkleinern - ZOOM

Drucken Sie wiederholt die Taste ZOOM, um das Bild zu vergroßern und zu verkünern: x2 > x3 > x4 > x1/2 > x1/3 > 1/4 . Auf dem Bildschirm erscheidt das Vergroßerungssymbol mit dem Vergroßerungsfactor.

Mit dem{nachsten ZOOM kehren Sie zur normalen Ansicht zurück.

Mit den Pfeiltasten konnen Sie innerhalb des vergroßerten Bilds einen Bildausschnitt wahlen.

SEARCH (Direktsuche)

Mit der Taste SEARCH konnen Sie ein Kapitel, einen Titel oder eine Zeit direkt ansteuern. Mit jedem Tastendruck verändern Sie die Auswahl. Die Wiedergabe beginnnt an der gewährten Stelle.

• Sie können einen Titel auch direkt über die Zifferntasten eingeben, ohne vorher SEARCH zu drücken. Die Wiedergabe beginnnt direkt an der gewährten Stelle.
  Wenn Sie zweistellige Zahlen eingeben möchten, drücken Sie zuvor die Taste 10+ wiederholt für die Zehnerstelle, anschließend die zweite Stelle. Beispiel: Für die Zahl „34" drücken Sie dreimal die Taste 10+, dann die Taste 4.

DVD

SEARCH einmal drücken: Geben Sie ein gewünschtes Kapitel innerhalb des Titels ein.
SEARCH zweimal drücken: Geben Sie die gewünschte Zeit innerhalb des Titels im Format H:MM:SS ein.
SEARCH dreimal drücken: Geben Sie die gewünschte Zeit innerhalb des Kapitels im Format H:MM:SS ein.

Audio-CD/VCD

SEARCH einmal druckenGEHE ZU ZEIT - Geben Sie die gewünschte Zeit auf der CD im Format MM:SS ein.
SEARCH zweimal drückerGEHE ZU TITEL - Geben Sie die gewünschte Zeit innerhalb des Titels im Format MM:SS ein.

MP3

SEARCH einmal drücken: Geben Sie den gewünschten Titel ein (drei Stellen; ggf. „0" oder „00" voranstellen).
- Sie können die Nummer des Titels auch direkt, ohne die Taste SEARCH, eingeben. Zur Eingabe von zweistelligen Nummern drücken Sie zunachst die Taste 10 + wiederholt für die Zehner, dann eine Zifferntaste für die Einer-Ziffer.
SEARCH zweimal drücken: Geben Sie die gewünschte Zeit innerhalb des Titels im Format MM:SS ein.

Display

Mit der Taste DISPLAY konnen Sie sich während der Wiedergabe durch wiederholtes Drücken nacheinander die abgelaufene und verbleibende Zeit anzeigen halten. Mit jedem Tastendruck erhalten Sie eine entsprechende Bildschirmmeldung:

DVD: TITEL ABGESPIELT > TITEL VERBLEIBEND > KAPITEL ABGELAUFEN > KAPITEL VERBLEIBEND > DISPLAY AUS.

CD/VCD: EINZEL ABGEL. SPIIELD. > EINZEL RESTSPIELDAUER > GESAMT ABGEL. SPIIELD. > GESAMT RESTSPIELDAUER.

MP3: Zeigt Wiedergabestatus und Lautstärkepegel an.

Wiederholung - REPEAT

Drücken Sie während der Wiedergabe die Taste REPEAT. Auf dem Bildschirm erscheidt das Wiederholungssymbol und, mit jedem Tastendruck, der zu wiederholende Abschnitt (der Eintrag verschwindet nach ein paar Sekunden):

DVD: KAPITEL > TITEL > ALLE > AUS.

Audio-CD: TITEL > ALLE > AUS.

MP3: ZUFALLSWIEDG. ENDLOS > ZUFALLSWIEDG. > EINMAL > WIEDERHOLE TITEL > WIEDERHOLE ORDNER >ORDNER.

Bei Video-CDs und Xvid ist die REPEAT-Funktion nicht möglich.

Abspielreihenfolge

Die Programmier-Funktion ermittelicht Ihnen, bis zu 20 Kapitel (DVD) oder Titel (Audio) in einer selbst-definierten Reihenfolge abzuspielen.

Bei MP3-Medien ist keine Programmierung möglich.

So programmieren Sie die Reihenfolge:

Drucken Sie die Taste PROGRAM. Auf dem Bildschirm erscheint eine Tabelle mit Programmplatzzen. Im Tabellenkopf steht die Anzahl der Titel.
Geben Sie mit den Zifferntasten der Fernbedienung den gewünschten Titel (TT) für Programmplatz 01 ein. Einstelligen Ziffern stellen Sieitte eine 0 voraus.

Bei DVDs geben Sie jetzt ebenso das gewünschte KapiteCH) ein.

Der Cursor springt auf Programmplatz 02.

Geben Sie nach Wunsch weitere Programmplätze genauso ein:

Programm-Menu CD Programm-Menu DVD

Liste starten

Sobald der ersten Programplatz eingeben ist, entscheid am unteren Menürand der Eintrag START.
Bewegen Sie den Cursor mit den Pfeiltasten auf den Eintra S START und drucken Sie ENTER. Die programmierte Liste startet. Mit der Taste PROGRAM konnen Sie die Liste wieder aufrufen.
Drucken Sie zweimal STOP, um die Liste zu loschen.

Nach Ende der Wiedergabe springt der DVD-Player in den Standby-Modus.

Die programmierte Beste wird nicht gespeichert.

Audio-Einstellung (Sprache)

Drücken Sie AUDIO wiederholt, um eine andere auf der DVD vorhandene Audioeinstellung (z. B. 2-Kanal-Ton oder 5.1-Kanal-Ton) oder die gesprochene Sprache auszuwahlen. Die Umstellung erfolgt unmittelbar und braucht nicht bestätigt zu werden.

HINWEIS!

Beachten Sie jedochitte, dass diese Funktion auf einigen DVDs nicht realisiert ist.

Untertitelsprache

Drücken Sie SUBTITLE wiederholt, um eine andere Untertitelsprache auszuwahlen, sofern Untertitel auf der DVD vorhanden sind. Die Umstellung erfolgt unmittelbar und braucht nicht bestätigt zu werden.

DVD-Menus aufrufen

Mit den Tasten TITLE und MENU rufen Sie die auf der DVD abgelegten Menü auf. In der Regel ruft die Taste MENU das Hauptmenü auf und die Taste TITLE das Titelmenü. Mit den Pfeiltasten steuern Sie die Punkte in den DVD-Menü an. Bestätigen Sie jeder Auswahr mit ENTER.

HINWEIS!

Bitte beachten Sie, dass es von der DVD abhängt, welche Menüs bei welchem Aufruf erscheinen.

Kameraposition - ANGLE (nur DVD)

Auf weniger DVDs sind einzeln Szenen aus verschiedene Kamerapositionen aufgenommen.

Drucken Sie die Taste ANGLE, wiederholt, um den Kamerawinkel umzuschalten.

Das Symbol erscheint von selbst bei den entsprechenden Szenen, wenn im Menu ALLGEMEINES SETUP die Einstellung KAMERAPOS auf EIN gestellt ist.

PBC-Funktion (nur VCD 2.0)

Einige VCDs des Typs 2.0, die eine Titel-/Kapitelstruktur besitzen, bieten die Möglichkeit des Playback-Controls (PBC). Mit der Taste PBC aktivieren Sie das Playbackcontrol. Es stehen erweiterte Funktionen für Ansteuerung der Titel/Kapitel zur Verfügung, wie etwa die Direktanwahl von Titel/Kapitel oder die SKIP-Funktion.

HINWEIS!

Bitte beachten Sie, dass es von der VCD abhängt, welche Funktionen genau zur Verfugung stehen.

Navigieren auf MP3- und JPEG-Datenträgern

Auf MP3- und JPEG-Datenträgern können die Musik-Titel bzw. Bilder wie auf einem Datenmedium in Ordnern zusammenfasst sein.

Legen Sie ein Wiedergabemedium mit MP3- oder JPEG-Daten ein (CD, USB-Stick oder SD-Karte).
Wahlen Sie mit der Taste SOURCE die gewünschte Quelle aus (MEDIEN > SD oder USB). Auf dem Bildschirm erscheidt ein Menu mit der obersten Ordnerstruktur.

Sofern der Datenträger Ordner enthalt, werden sie auf der linken Seite aufgeführrt.

Die Fläche des aktiven Ordners oder der aktiven Datei erscheidt orange unterlegt. In der obersten Zeile steht die Gesamtzahl der Titel in dem Ordner.

Gehen Sie mit den Pfeiltasten in einen der Ordner und bestätigten Sie mit EN-TER/OK.
Ggf. öffnen sich weitere Unterordner. In dieser Fall konnen Sie mit der linken Pfeiltaste oder über den obersten Menüpunkt ( ) zum übergeordneten Menu zurückgeben.
Um einen Titel zu horen bzw. ein Bild zu sehen, wahlen Sie ihn/es aus und bestätigigen Sie mit (PLAY) oder ENTER.

JPEG-Bilder

Bei JPEG-Bildern erhalten Sie auf der rechten Seite des Menü eine Bildvorschau.

Wahlen Sie ein Bild aus und bestätigen Sie mit ENTER, um es sich große anzeigen zu halten. Alle Bilder des aktiven Ordners werden ab dem ausgewählten Bild nach einander angezeigt („Dia-Show“).
Mit den Tasten « bzw. » gelangen Sie zum{nachsten bzw. vorherigen Bild.
Mit STOP■ erscheinen eine Vorschau aller Bilder des Ordners sowie weitere Menüoptionen (SLIDE SHOW = Diashow; MENU = Menu, PREV / NEXT = darüber / vor).
- Wenn Sie während der Wiedergabe die Pfeiltasten drücken, drehen Sie das Bild.

Bitte beachten Sie, dass sehr große Bilder u. U. nicht dargestellt werden konnen.

SETUP-MENU im DVD-Betrieb

Drücken Sie während des DVD-Betriebs die Taste SETUP. Auf dem Bildschirm erscheidt die Hauptseite des SETUP-Menus. Folgende Menus sind im DVD-Betrieb aktiv:

• ALLGEMEINES SETUP
  AUDIO SETUP
  VIDEO SETUP
  VORZUGSEINSTELLUNGEN
• PASSWORD SETUP

Navigieren in den Menüs

Wahlen Sie mit zwischen den Menus. Das aktive Menu ist orange unterlegt. Mit wahren Sie die Menüpunkte an und erhalten die Auswahlpunkte auf der rechten Seite. Die aktive Einstellung ist braun unterlegt.

Um eine Einstellung zu ändern, gehen Sie mit auf die rechte Seite und wahlen mit einen anderen Punkt. Bestätigen Sie mit ENTER.

Mit kommt Sie zur übergeordneten Menu-Ausbahl.

Mit SETUP können Sie das SETUP-MENU an jeder Stelle verlassen.

Das Menu VORZUGSEINSTELLUNGEN können Sie nicht während der Wiedergabe aufrufen. Stoppen Sie ggf. die Wiedergabe mit 2x STOP.

ALLGEMEINES SETUP MENU

TV-FORMAT

Stellen Sie hier das Gerät auf das Anzeige-Format des Fernsehgeräts ein.

4:3 PANSCAN: Auswahl für Fernsehgeräte mit 4:3-Format. Das Pan Scan-Format stellt 16:9-Filmformate in voller Höhe dar, seitliche Bildanteile werden abgeschritten.

4:3 LETTERBOX: Auswahl für Fernsehgeräte mit 4:3-Format. Das Letterbox-Format verkleinert das 16:9-Filmformat auf Bildschirmbreite.

16:9: Auswahl für Fernsehgeräte im 16:9-Format.

KAMERAPOS. ANZ.

Stellen Sie die Anzeige für verschiedene Kamerapositionen (auf freiigen DVDs realisiert) ein. (Mit der Taste ANGLE schalten Sie die Kamerapositionen um).

OSD SPRACHE

Hier stellen Sie die Sprache des OSD ( „On-Screen-Display“) ein, das heißt die Sprache für die Menü des Geräts. Sie haben die Auswahl zwischen Englisch, Spanisch, Französisch, Deutsch, Italienisch, Portugiesisch, Niederlandisch, Polnisch und Dänisch. Bei der Auswahl einer Sprache staat sich das Menu unmittelbar um.

GEHÖRLOS. TITEL

Einige DVDs besitzen Untertitel für Gehörlose. Diese Untertitel enthalten im Gegensatz zu normalen Untertiteln auch Bildbeschreibungen.

HINWEIS!

Wenn Sie den DVD-Player an ein anderes Fernsehgerät angeschlossen haben, muss diese Gerät ebenfalls die Funktion untersutzten, damit die Gehörlosen-Untertitel dargestellt werden konnen.

BILDS. SCHONER

Wenn der Bildschirmschoner aktiviert ist, erscheint ein Bildschirmschoner, wenn 3 Minuten lang keine Taste gedrückt wird (nicht während der Wiedergabe).

LETZTER SPEICHERPLATZ

Mit dieser Funktion merkt sich der DVD-Player die Stelle der zuletzt eingelegten DVD, an der sie gestoppt wurde. Wenn Sie die gleiche DVD erneut in das Gerät einlagen, beginnnt die Wiedergabe an der letzten Position. Die letzte Position auf der DVD bleibt auch erhalten, wenn Sie das Gerät ausschalten.

DE

AUDIO SETUP MENU

DOWNMIX

Falls Sie den analogen Ausgang benutzen, können Sie in thisem Menu hierfür Einstellungen vornehmen.

STEREO: Es wird ein Stereoton ausgegeben.

Wahlen Sie diese Einstellung, wenn der Klang nur über zwei Lautsprecher ausgegeben wird.

L/R: Wahlen Sie diese Einstellung, wenn das Gerät an einen Dolby Pro Logic-Decoder angeschlossen ist.

DIGITALAUSGANG

SPDIF/AUS: Der digitale Ausgang COAXIAL ist nicht aktiviert.

SPDIF/RAW: Zur Ausgabe eines digitalen Datenstroms, z. B. an eine Endstufe mit Dolby Digital-Decoder.

SPDIF/PCM: Standardformat zur Ausgabe eines Stereoformats.

DOLBY DIGITAL EINSTELLUNG

ZWEIKANALTON

STEREO: Es wird ein Stereo-Signal über den linken und rechten Laufsprecher (Audiokanal) ausgegeben

L-MONO: Der linke Mono-Kanal wird über beiden Lautsprecher (Audiokanal) ausgegeben.

R-MONO: Der rechte Mono-Ton wird über beiden Lautsprecher (Audiokanal) ausgegeben.

MIX-MONO: Der linke und rechte Mono-Ton wird als Monosignal über beiden Lautsprecher (Audiokanal) ausgegeben

DYNAMIK

Das Dolby-Digital-Tonformat unterstützt eine Dynamik-Einstellung, mit der Sie den Lautstärke-Unterschied zwischen leisen und lauten Passagen in einer Skala von OFF bis FULL in neun Schritten einstellen können.

OFF: Der Ton wird unverändert, d. h. laute Passagen und Basse werden laut, leise Passagen leise wiedergegeben („Kino-Sound“). Die Einstellung ist nur geeignet, wenn niemand gestört werden kann.

FULL: Der Lautstärkeunterschied wird minimiert, d. h. laute Passagen werden reduziert, leise Passagen angehoben. Diese Einstellung ist z. B. nachts angebracht.

Um die Einstellung zuändern, gehen Sie mit in die Skala auf der rechten Seite und wahlen Sie mit oder den gewünschten Wert aus. Bestätigen Sie mit ENTER.

VIDEO SETUP MENU

Scharfe

Stellen Sie hier die Bildschärfe mit einem der drei programmierten Schemata (HOCH, MITTEL, NIEDRIG) ein.

Helligkeit, Kontrast, Farbton, Farbsattigung

Stellen Sie an diesen Menüoptionen die gewürschten Werte für die einzelnen Punkte ein.

Gehen Sie dazu wie folgt vor:

Wahlen Sie mit den Pfeiltasten oder die gewünschte Option an.
Bestätigen Sie die Auswahl mit der Taste ENTER, Sie gelangen in den Einstellmodus.
Wahlen Sie nun mit den Pfeiltasten oder den gewünschten Wert.
Bestätigen Sie die Auswahl mit der Taste ENTER, Sie verlassen hiermit auch den Einstellmodus.

VORZUGSEINSTELLUNGEN

TV Typ

Wählen Sie hier den Farbstandard Ihres Fernsehgeräts:

PAL: in weitere europäischen Ländern übliches Farbformat.

AUTO: automatische Einstellung des Formates.

NTSC: in Nordamerika übliches Farbformat.

AUDIO

Hier wird eine der auf der DVD gesprochenen Sprache voreingestellt.

Sie haben die Auswahl zwischen Englisch, Spanisch, Französisch, Deutsch, Italienisch, Portugiesisch, Niederlandisch, Polnisch, Dänisch und Sonstige.

UNTERTITEL

Hier können Sie eine Sprache für die auf der DVD abgelegten Untertitel voreinstellen. Sie haben die Auswahr zwischen Englisch, Spanisch, Französisch, Deutsch, Italienisch, Portugiesisch, Niederlandisch, Polnisch, Dänisch und Sonstige.

DISK-MENU

Hier wahlen Sie die Sprache der auf der DVD abgelegten Menus aus, sofern auf der Disk vorhanden.

Sie haben die Auswahl zwischen Englisch, Spanisch, Französisch, Deutsch, Italienisch, Portugiesisch, Niederlandisch, Polnisch, Dänisch und Sonstige.

KINDERSICHERUNG

Hier ste Ilen Sie die Freigabeklasse für DVDs ein (Elternkontrolle).

Einige DVDs und CDs sind mit Verschlussungssignalen der von der Motion Picture Association etablierten Freigabeklassen kodiert. Die acht Freigabeklassen lauten:

1 KIND.-SICH.: auch für keine Kinder geeignet;
2 O. ALTERSB.: für alle Altersgruppen;
3 FREIG AB 6: empfohlen ab 6 mit elterlicher Aufsicht;
4 FREIG AB 12: empfohlen ab 12;
5 FREIG AB 16: empfohlen ab 16 mit elterlicher Aufsicht;
6 N. FREI U.16: nicht frei unter 16;
7 N. FREI U.18: nicht frei unter 18;
8 ERWACHSEN: nur für Erwachsene.

Wurde eine DVD z. B. mit der Freigabeklasse 7 (ab 18) oder 8 (Erwachsene) kodiert und Sie haben eine der Freigabeklassen 1 bis 6 eingestellt, so erfolgt eine Meldung und es muss das Password eingegeben werden. Es konnen auch nur Teile der DVD, das heißt bestimmte Filmszenen, mit einer Freigabeklasse oder verschiedene den Freigabeklassen kodiert sein.

Um die Freigabeklasse zu ändern, müssen Sie das Password eingeben (siehe „PASSWORT SETUP MENU" auf Seite 37)

GRUNDEINST.

Bestätigen Sie GRUNDEINST. > ZURÜCKSETZEN zweimal mit ENTER, um das Gerät auf die Werkseinstellungen zurückzusetzen.

HINWEIS!

Bitte beachten Sie, dass ein geändertes Password nicht zurückgesetzt wird!

PASSWORT SETUP ME NÜ

KENNWORT-MODUS

Hier können Sie einstellen, ob in bestimmten Situationen (z. B. beim Schauen einer DVD mit Altersbegrenzung ein Password eingegeben werden muss (Einstellung EIN) (siehe „KINDERSICHERUNG" auf Seite 36) oder ob ne ein Password eingegeben werden soll (Einstellung AUS).

PASSWORT

Hier konnen Sie das werkseitige Password ändern.

Bestätigen Sie den EintragANDERN mit ENTER.

ALTES PASSWORD: Geben Sie hier mit den Zifferntasten der Fernbedienung das bestehende Password ein. Es besteht aus/genau vier Ziffern. Werde noch kein Password eingerichtet, gilt das werkseitige Password 1369. Wenn Sie das richtige Password eingegeben haben, wird das{nachste Feld für die Eingabe aktiviert.

NEUES PASSWORD: Geben Sie hier mit den Zifferntasten der Fernbedienung eine vierstellige Zahl ein. Die Markierung springt auf das{nachste Feld.

PW BESTÄTIGEN: Geben Sie die vierstellige Zahl noch einmal ein.

Drücken Sie ENTER, um das neue Password zu bestätigen.

Sollten Sie das neue Password vergessen haben, geben Sie das Master-Password 1369 ein.

Pixelfehler bei LC D-TVs

Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fälle zu Ausfallen von einzelnen oder mehreren Leuchtpunkten kommt.

Bei Aktiv- Matrix-TFTs mit einer Auflösung von 480 × 234 Pixeln, welche sich aus je drei Sub-Pixeln (Rot, Grün, Blau) zusammen insgesamt ca. 336.960 Ansteuerelemente zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußert komplexen Fertigungsprozesses kann es vereinzt zu einem Ausfall oder zur tatsächlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommt.

Beschreibung Akzeptierte Zahl
Helle Sub-Pixel	1 Sub-Pixel Max. 1
	Zwei(Beine)nander liegend (horizon- tal/vertikal)	0
Abstand	Minimaler Abstand zwischen hellen und dunklen Sub-Pixel	Min. 5 mm
Dunkle Sub-Pixel	Einzeln Max. 5
	Zwei(Beine)nander liegend Max. 0
Abstand	Minimaler Abstand zwischen hellen und Dunklen Sub-Pixel	Min. 5mm
Gesamtzahl heller und dunkler Sub-Pixel Max. 5

Die Tabelle beschreiben die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftreten darauf, ohne dass es sich um einen Garantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie übersritten ist.

Reinigung

Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.

• Verwenden Sie keine Lösungsmittel, atzende oder gasförmige Reinigungsmittel.
• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
• Achten Sie daraufuf, dass keine Wassertröpfchen auf dem Gerät zurückbleiben. Wasser kann dauerhafte Verfürbungen verursachen.
• Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strahlung aus.

ACHTUNG!

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Bildschirmgehäuses.

Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpak-. kung. Verpackungen sind Rohstoffe und damit wiederverwendungsfähig oder konnen dem Rohstoffkreislauf zurückgefuhrt werden.

Gerät

Das Gerät ist mit einem integrierten Lithium-Hochleistungsakku ausgestattet. Entsorgen Sie das Gerät am Ende seiner Lebenszeit keinesfalls über den normalen Hausmull, sondern erkundigen Sie sich bei der örtlichen Verwaltung über Wege einer umweltgerechten Entsorgung an Sammelstellen.

Batterien

Verbrauchte/defekte Batterien/Akkus gehoren nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

Technische Daten

Hinweis zur elektrostatischen Aufladung:

Sollte das Gerät aufgrund elektrostatischer Aufladung nicht ordnungsgemäß funktionen, setzen Sie das Gerät zurück, indem Sie es vorübergehend vom Netz trennen.

Hauptgerät

Eingangsspannung: DC 9-12 V 1500 mA
Ausgangsspannung: DC 9-12 V
Leistungsaufnahme: < 15 W
Gerätemaße: ca. 190 x 145 x 37 mm (BxHxT)
Umgebungstemperatur
im Betrieb: 0^ + 35^ Lagertemperatur: -10 °C bis +45 °C

Bildschirm

Diagonale: 7^ (ca. 18 cm)

Auflösung: 480 × 234

AV-Ausgang

Video signal: FBAS

Video-/Audiostecker: 3,5 mm Klinke

Coaxialstecker: 3,5 mm Klinke

USB: Version 2.0

Kopfhörer

Hersteller: Shenzhen NanPing Technology Co., Ltd

Modellnummer: EP-1615P

Kopfhörerausgang

Anschluss: 3,5 mm Klinke

Ausgangsspannung: max. 150mV

Monitor

Eingangsspannung: DC 9-12 V 500 mA

Gerätemaße: ca. 190 x 143 x 21,5 mm (BxHxT)

AV-Eingang

Video signal: FBAS

Video-/Audiostecker: 3,5 mm Klinke

Netzadapter

Hersteller: Kuantech (shenzhen) Co., Ltd
Modellnummer: KSLFD0950150W1EU
Eingang: AC 100-240 V ~ 50/60 Hz; 0.4
Ausgang: DC 9,5V — 1,5A; ⊕ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Autoadapter

Hersteller: Shenzhen Yijiaxing Electronics Technology Co., Ltd.

Modellnummer: YJX00314

Eingangsspannung: DC 12 V --- 2000 mA

Ausgangsspannung: DC 12 V 2000 mA

Sicherung: T 2 A; 250 V

Wiederaufladbarer Lithium-Akku

Hersteller: Great Power Battery Co., Ltd.

Modellnummer: GSP456080*2S

Nennspannung: DC 7,4 V -1800 mAh

Technische Änderungen vorbehalten!

CE

MEDION

Medion B.V.

John F. Kennedylaan 16a

5981 XC Panningen

Nederland

BE

Hotline: [phone]

Fax: [phone]

Hotline: [phone]

Fax: [phone]

Bitte benutzen Sie das Kontaktformular unter

www.medion.com/be unter „service“ und „contact".
