Bedienings handleiding

GZIA 2075HPX

GZIA 2125HPX

GZIA 2230HPX

GZIA 4110HPX

GROUND ZERO

MOBILE ENTERTAINMENT

S.v.p zorgvuldig lezen

Hartelijk dank, Dat u voor een versterker van GROUND ZERO heeft gekozen.

Onze klanten zijn gewend om van Ground Zero de beste en modernste Technologie

te krijgen. Veel plezier, met dit Iridlum Produkt.

Uitvoeringskenmrken

• 2 Ohm Stabiel (Stereo)
• Variabele High- en Lowpass Filters
- Ni-plated connectoren
- MOSFET Voeding
- Low Level Ingang
- Temp. beveiliging
- Kortsluit beveiliging
- Remote Turn-on/Turn-off circuit
- Protectie LED
- Power on LED
- High Level Ingang

Benodigde materialen en gereedschappen voor een julste installatie

• Kruisschroevendraaier
- Accu boormaschine (evt. 3mm metaalboor)
• Bevestigingsschroeven
• Stroomkabel min. 20mm²
- Massakabel min. 20mm ^2
- Luidsprekerkabel min. 2 x 1,5 mm ^2

Opgepast!

• Voertuigaccu loskoppelen (let hierbij op de door de leverancier van uw voertuig gestelde regels)
• Let op dat u niet in remleidingen, benzinetank, bekabeling of andere belangrijke onderdelen schroeft of boort.
• Te leggen kabels nooit over scherpe kanten leggen en doorvoertules gebruiken het is aan te raden een condensator van minimaal 1Farad te gebruiken.

Waarschuwing! Installaties kunnen met dusdanige volumes spelen dat dit een live concert overschrijdt. Langdurig naar luide muziek luisteren kan gehoorbeschadiging opleveren. Let goed op de gestelde verkeersregels bij het luisteren naar hogere volumes.

Planning

Voor de installatie dient u met het volgende rekening te houden.

a) Let erop bij het monteren van de versterker dat er voldoende koeling plaats kan vinden
b) Als uw radio RCA uitgangen heeft is het raadzaam deze ook te benutten.

Inbouwen van de versterker

a) Bepaal eerst waar u de versterker wilt plaatsen (let hierbij op koeling en bekabeling)
b) Gebruik de versterker als mal om de gaten af te tekenen en evt. Voor te boren.

Let op!

Bouw het systeem zo in dat de bekabeling goed beschermd is zorg ervoor dat bij het plaatsen van een zekering u de juiste waarden hanteerd.

Bekabeling

Let op!

minimaal. 20mm ^2 Kabel is nodig voor het aansluiten van de stroom voorziening

1.) Massa: Bevestig de massa kabel direkt aan een stevige plaats op het chassis (goed blank maken)
2.) Gebruik goede kabelogen en soldeer deze evt aan de kabel
3.) +12 Volt: De stroomkabel direkt aan de accu leggen (vergeet hierbij niet een zekering te plaatsen op maximaal 30cm vanaf de accu
4.) Remote turn on: Deze aansluiting komt aan de 12volt stuurdraad van uw autoradio.

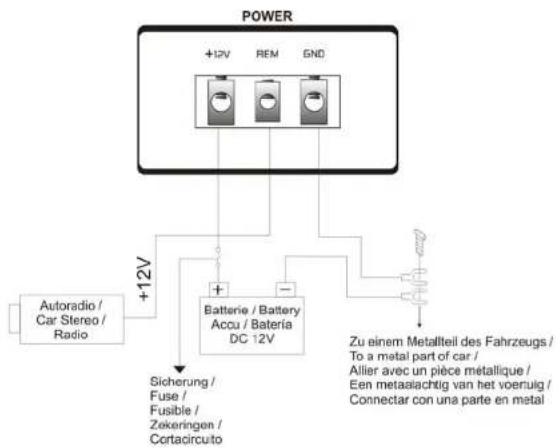

Aansluitingen en instellingen

High Input

Als uw radio niet beschikt over een rca aansluiting, kunt u de luidspreker kabels direkt verbinden met de High input van de versterker.

In sommige gevallen kan er bij deze opstelling storingsruis voorkomen, verbind dan de GND kabel van de high input direkt met massa.

Aansluitingen

GZIA 2075HPX / 2125 HPX / 2230 HPX

INPUT CM GAIN MON MUX LPF X CIVES OUT OUT HPE RUNUP INJ INJ INJ

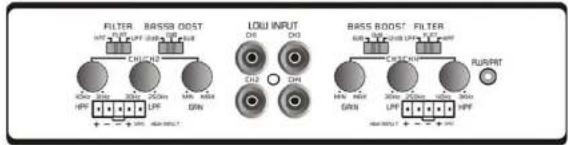

GZIA 4110HPX

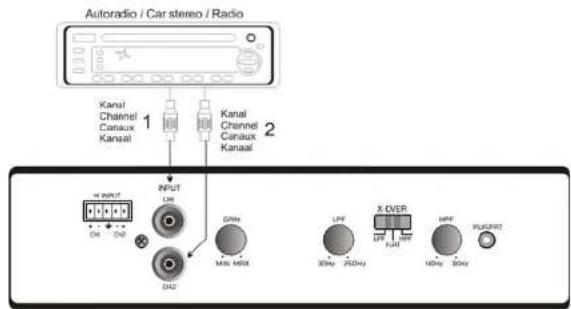

Luldspreker Aansluitingen

GZIA 2075HPX / 2125 HPX / 2230 HPX

Autoradio / Car stereo / Radio Kanal Channel Canaux Kanaal 1 Kanal Channel Canaux Kanaal 2 INPUT Line Gbps MINI MBS LPIF X.IVER FUHT MPEG BLU/RUST

GZIA 4110HPX


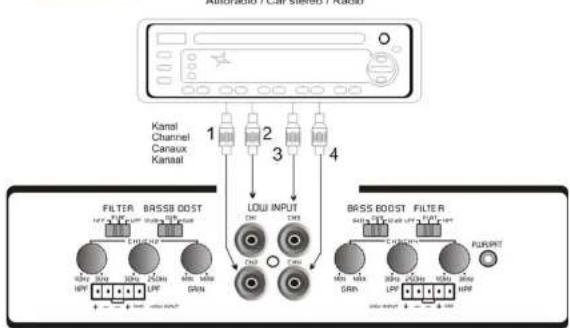

Low Level ingang:

De low level ingang wordt direkt door de radio of signaal processor gestuurd Links en rechts kan hiermee apart worden aangestuurd, let er echter wel op dat bij een mono signaal Y splitters worden gebruikt.

Luidspreker Aansluitingen

GZIA 2075HPX / 2125 HPX / 2230 HPX

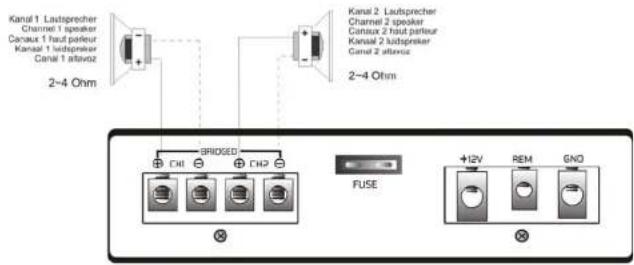

Kanal 1 Laufsprecher Channel 1 speaker Canaux 1 haut parleur Kanal 1 laufsprecher Canal 1 slavoz 2~4 Ohm Kanal 2 Laufsprecher Channel 2 speaker Consux 2 haut parleur Kanal 2 laufsprecher Canal 2 slavoz 2~4 Ohm BRIDUCED DH1 DH2 FUSE +12V REM ENO

Kanal 1 Laufsprecher Channel 1 speaker Canaus 1 had parfeur Kanal 1 laufsprecher Cana 1 alfvaz 2-4 Ohm Kanal 2 Laufsprecher Channel 2 speaker Canaus 2 had parfeur Kanal 2 laufsprecher Cana 2 alfvaz 2-4 Ohm

BRISSED CH1 CH2 FUSE +12V REM GND

Gebrugd Aansluitingen

GZIA 2075HPX / 2125 HPX / 2230 HPX

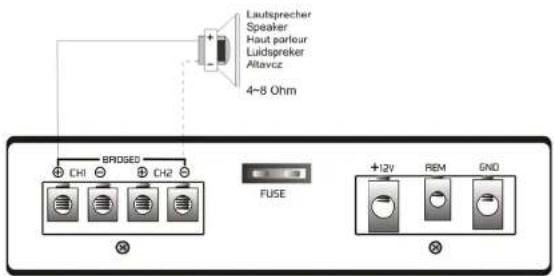

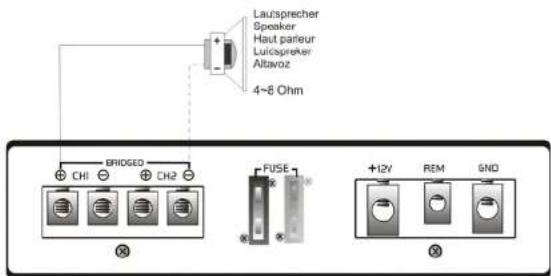

Lautsprecher Speaker Haut parlour Luidspreker Altavcz 4-8 Ohm BRIDSED CH1 CH2 FUSE +12V REM GND

Lautsprecher Speaker Haut parieur Luispreker Altavoz 4~8 Ohm BRIDGED CH1 CH2 FUSE +12V REM SND X

Luldspreker Aansluitingen
GZIA 4110HPX

Kanal 3 Laubsprecher Channel 3 speaker Canaux 3 haut parlour Kanal 3 laubsprecher Canal 3 altavoz 2~4 Ohm Kanal 4 Laubsprecher Channel 4 speaker Canaux 4 haut parlour Kanal 4 laubsprecher Canal 4 altavoz 2~4 Chm Kanal 1 Laubsprecher Channel 1 speaker Canaux 1 haut parlour Kanal 1 laubsprecher Canal 1 altavoz 2~4 Ohm Kanal 2 Laubsprecher Channel 2 speaker Canaux 2 haut parlour Kanal 2 laubsprecher Canal 2 altavoz 2~4 Ohm

Gebrugd Aansluitingen

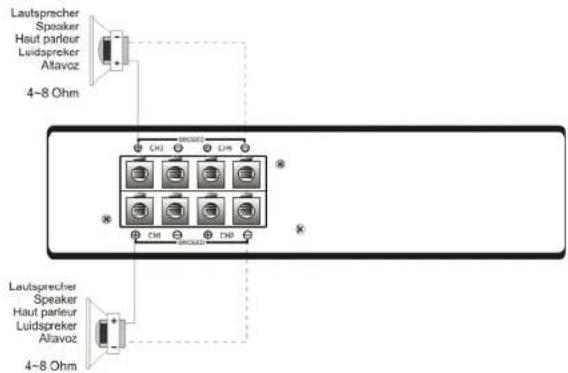

Lautsprecher Speaker Haut parleur Luidspreker Altavoz 4~8 Ohm CH1 CH2 CH3 Lautsprecher Speaker Haut parleur Luidspreker Altavoz 4~8 Ohm

Instelling van de GAIN Ingangsgevoeligheid

Stap 1 Ingangs level Regelaar GAIN op minimaal draaien (links om)

Stap 2 Zet het volume nivo op de rado op 2/3 van het maximale nivo

Stap 3 Stel nu het uitgangsnivo van de versterker af op een voor u aangenaam en onvervormd nivo

Let op!

CD weergave heeft een veel hoger nivo van geluid dan de meeste andere bronnen.

Met de externe basregelaar kunt u het bas-nivo vanuit de bestuurdersplaats regelen

Wat als er lets niet funktioneert:

Deze versterker is voorzien van diversen veiligheden: Biyv. Hitte protectie, Kortsluiting, of overvoltage. Hierbij zat

Oro de storing te verhelpen dient u de versterker gain op kin te zellen en le controleren waar de storing zich

devind

Controleer door middel van de volgende tabel waar de storing zich bevindt alvorene de versterker uit le bouwen.

Probleem Kontrole Hulp
Geen geluid	Brand de PWR LED ?	Zekering controlerenRemote Kabel controleren+12Volt metenMassa controleren
	Brand de PROT LED	Kortsluiting op luidspreker uitgangoververhitdefect
Schakeld niet in	Geen spanning op kabel	Zekering controlerenRemote Kabel controleren+12Volt metenMassa controleren
	Geen spanning op remote	Remote na-meten
Versterkerschakelt uit bijhoger volume	Weerstand van deluidsprekerna-meten	Weerstand mag niet minder dan 20zijnWeerstand mag niet minder dan 10
Geen geluid op1 kanaal	Cinch / Luidsprekerkabeltesten	Kabel beschadigt

Technische gegevens

Model	GZIA2075HPX	GZIA2125HPX	GZIA2230HPX	GZIA4110HPX
RMS Power @ 2 Ω,1% THDCEA Standard CEA-2006-A	2 x 75 W 2 x	125 W 2 x 230 W	4 x 110 W
RMS Power @ 4 Ω,1% THDCEA Standard CEA-2006-A	2 x 60 W 2 x	80 W 2 x 150 W	4 x 70 W
RMS Power @ 4ΩGebrucht14,4 V, 10% THD	1 x 200 W 1	x 300 W 1 x 540 W	2 x 250 W
Dempingsfaktor	>70 >70	>70 >70
Signal to noise Ratio	80 dB 80 dB	80 dB 80 dB
X-over Filter	40 - 3000 Hz /30 - 250 Hz	40 - 3000 Hz /30 - 250 Hz	40 - 3000 Hz /30 - 250 Hz	40 - 3000 Hz /30 - 250 Hz
Bass boost	-	-	-	0 / +6 / +12dB
Bass boost Frequenz	-	-	-	60
Freq.bereik	10 Hz - 30 kHz	10 Hz - 30 kHz	10 Hz - 30 kHz	10 Hz - 30 kHz
Ingangs gevoeligheid	0,2 - 6 V 0,2	-6 V 0,2 - 6 V	0,2 - 6 V
Kanaal splitsing	60 dB 60 dB	60 dB 60 dB
THD	< 0.08 < 0	08 < 0.1 < 0.8
AfmetingenB x H x L mm	170 x 255 x 50	200 x 255 x 50	260 x 255 x 50	280 x 255 x 50
AfmetingenB x H x L inch	6.60" x10.04" x 1.97"	7.87" x10.04" x 1.97"	10.24" x10.04" x 1.97"	11.02" x10.04" x 1.97"

Hz
