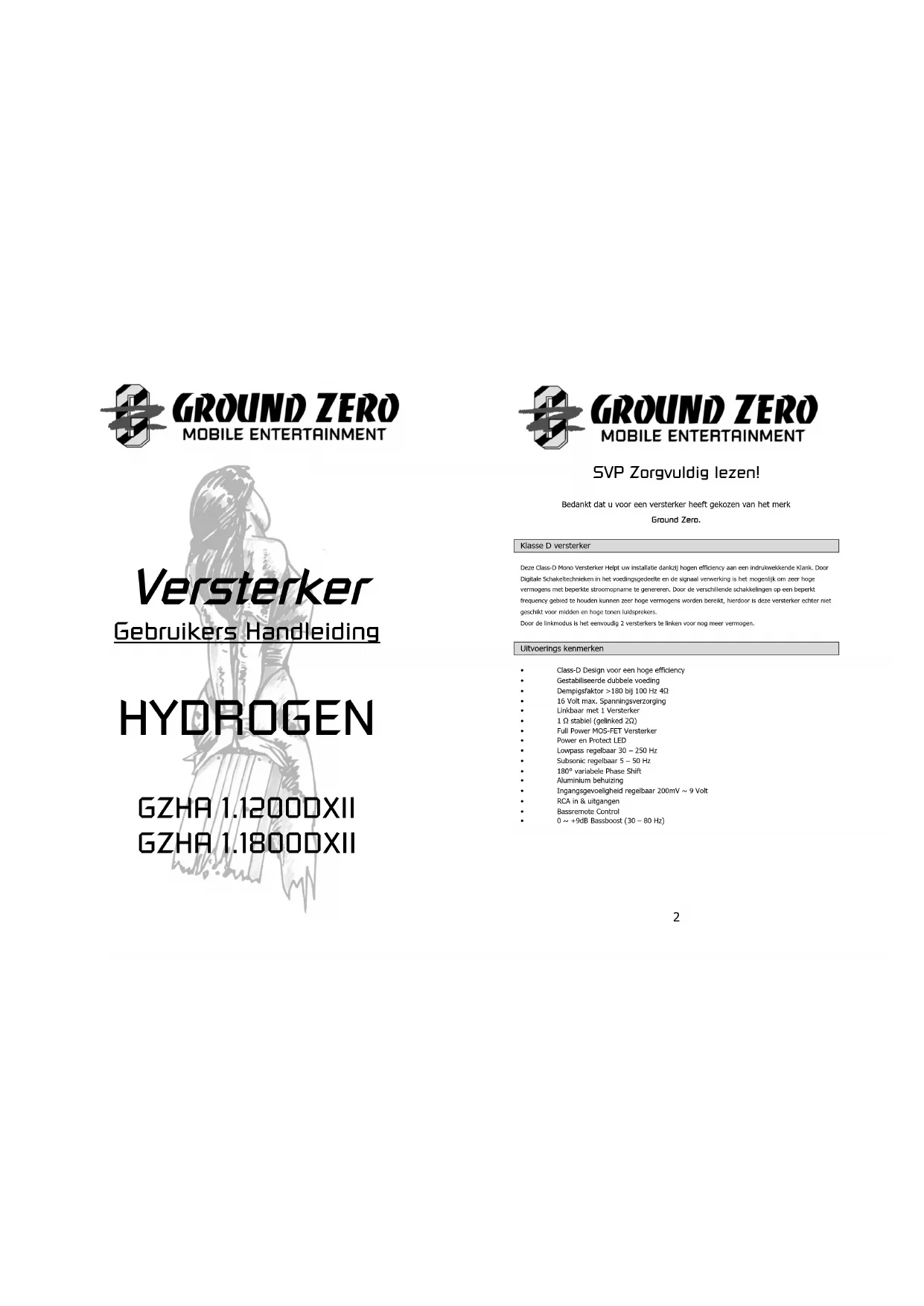

Gebruikers Handleiding

HYDROGEN

GZHA 1.1200DXII

GZHA 1.1800DXII

GROUND ZERO

MOBILE ENTERTAINMENT

SVP Zorgvuldig lezen!

Bedankt dat u voor een versterker heeft gekozen van het merk

Ground Zero.

Klasse D versterker

Deze Class-D Mono Versterker Helpt uw installatie dankzij hogen efficiency aan een indrukwekkende Klank. Door

Digitale Schakeltechnieken in het voedingsgedeelte en de signaal verwerking is het mogenlijk om zeer hoge vermogens met beperkte stroomopname te genereren. Door de verschillende schakkelingen op een beperkt

frequency gebied te houden kunnen zoer hoge vermogens worden bereikt, hierdoor is deze versterker echter niet geschikt voor midden en hoge tonen luidsprekers.

Door de linkmodus is het oenvoudig 2 versterkers te linken voor nog meer vermogen.

Uitvoerings kenmerken

• Class-D Design voor een hoge efficiency
• Gestabiliseerde dubbele voeding
• Dempigsfaktor >180 bij 100 Hz 4Ω
• 16 Volt max. Spanningsverzorging
• Linkbaar met 1 Versterker
• 1 Ω stabiel (gelinked 2Ω)
• Full Power MOS-FET Versterker
• Power en Protect LED
• Lowpass regelbaar 30 – 250 Hz
• Subsonic regelbaar 5 – 50 Hz
• 180° variabele Phase Shift
• Aluminium behuizing
• Ingangsgevoeligheid regelbaar 200mV \~ 9 Volt
• RCA in & uitgangen
• Bassremole Control
• 0 \~ +19dB Bassboost (30 - 80 Hz)

Benodigde materialen

• Kruis schroevendraaler
- Boor Machine, 3 mm metaal boor
- Bevestigingsschroeven
• Stroomkabel min. 35 mm²
• Massakabel min 35 mm²
- Luidsprekerkabel min. 2 x 4 mm ^2

Opgelet!!

• Voor installatie accu afsluiten, let hierbij op de voorwaarden van de voertuig leverancier
• Let op met de montage dat u niet in de benzinetank boort, remleidingen of andere kritieke delen.
• Kabels nooit over scherpe kanten voeren, Het is aan te bevelen om een extra accu in uw systeem te plaatsen (GZBP 12.2500 of GZPP 12.3500)

Waarschuwing!

Hoogvermogen versterkers kunnen uw gehoor beschadigen

Let altijd op dat u hulpdiensten altijd kunt waarnemen, door uw geluidsnivo daarop aan te passen

Planning

Voor de Inbouw de volgende punten in acht nemen:

a) Zoek een inbouwplaats die de versterker geen schade opleverd, zorg ervoor dat de versterker goed kan koelen.
b) Sluit deze versterker altijd direkt met de RCA van uw radio aan.

Waarschuwing

Bouw de versterker zo in dat bekabeling altijd ruim voldoende is afgeschermd.

+12 Volt DC Elektrokabel moet aan de accuzijde altijd van een zekering te worden voorzien (Max 30cm). Bij het aansluiten altijd de accuspanning los halen.

Daar de GZHA 1.1800DXII GEEN interne zekering bezit, Dient u ten aller tijden de meegeleverde ANL-zekeringhouder met 180A zekering aan te sluiten.

De kabellengte tussen versterker en zekering mag maximaal 20cm bedragen.

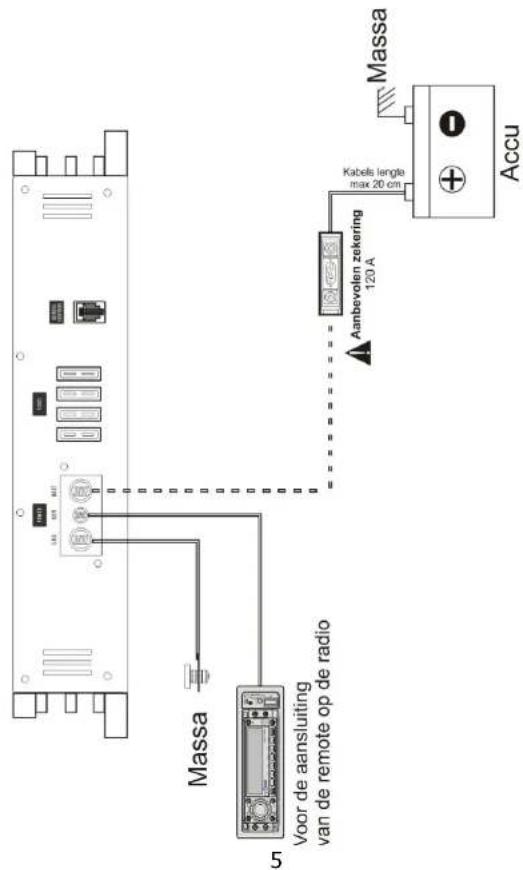

Stroomaansluiting - GZHA 1.1200DXII

Massa Voor de aansluiting van de remote op de radio Aanbevolen zekering 120 A Accu Massa

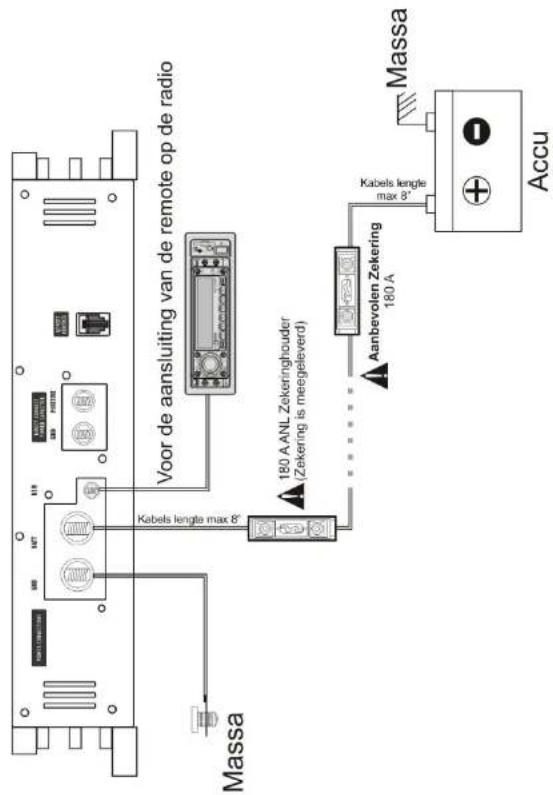

Stroomaansluiting - GZHA 1.1800DXII

Massa Voor de aansluiting van de remote op de radio 180 A.ANL Zekeringhouder (Zekering is meegeleverd) Aanbevolen Zekering 180 A Massa Accu

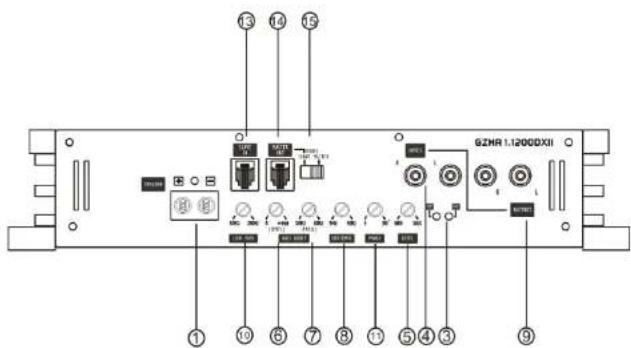

Instellingen en funkties - GZHA 1.1200DXII

GZHR 1.1200DXII ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

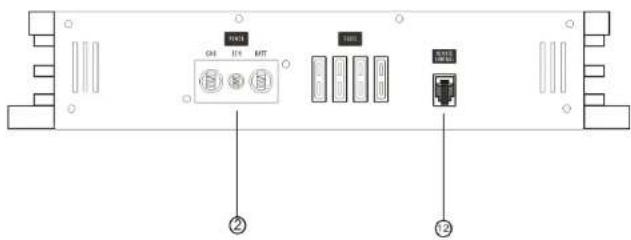

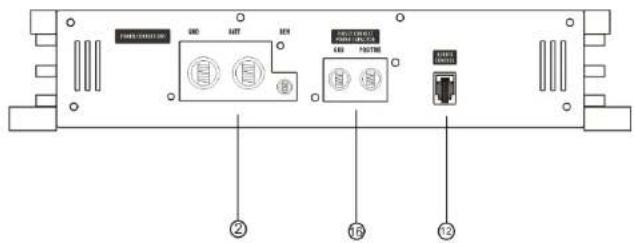

Instellingen en funkties - GZHA 1.1800DXII

⑬ ⑭ ⑮ GZHR 1.1800DXII ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟A ㉟B ㉟C ㉟D ㉟E ㉟F ㉟G ㉟H ㉟I ㉟J ㉟K ㉟L ㉟M ㉟N ㉟O ㉟P ㉟Q ㉟R ㉟S ㉟T ㉟U ㉟V ㉟W ㉟X ㉟Y ㉟Z

② ②

7

POWER/POWER-100 BND BUT BAN POWER/POWER-100 BND BUT BAN ② ③ ④

8

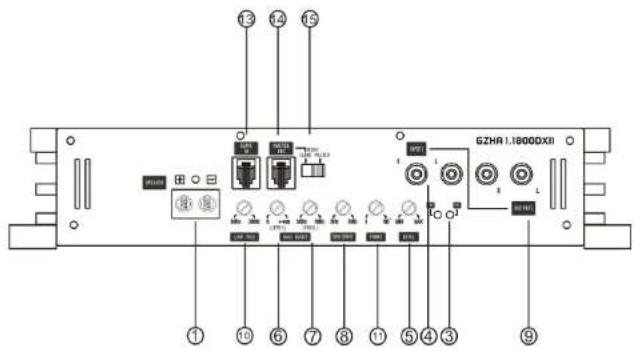

Instellingen en funkties

1	Luldspreker		Aansluiting tvw subwoofer
2	Stroomaansluitingen		BND -> MossaREN -> RemoteBATT -> +12 Volt
3	Led		BLauv - OKROod - four
4	Cinch Ingang		Direkt vorbinden aan RCA uit van uw radio.
5	Input Leveiregelaar Regelen van deIngangsgevoeligned
6	Bass Boost Regelaar		Regelen van het bass boxl nivo 0 tot +9 dB.
7	Bass Frequency Regelaar		Voor het instellen van de Bass Boxl Frequency van 30 bis 80Hz.
8	Subsonic Regelaar		Voor het uiflleren van de lage5 - 50 Hz schadelijke frequencys. Deze beperkt de mechanische Uitslag van de woo'er.
9	Cinch uitgang		Voor het audio signaal vanaf de radio.
10	Low Pass Regelaar		Voor het uiflulturen van de juste frequency naar uw subwoofer 30-250 Hz
11	Phase Shift Regelaar		Hicmico rogolt u de phase correcto om uw woofer aan te passen aan het frontsystem.
12	Remote Control Ingang		Voor de aansluiting van de externe bas regelaar
13	Slave Aansluiting Tsv he		Laansluiten van de 2e geinkte versterker
14	Master Out Aansluiting		Voor het aansluiten van de 1e (Master) versterker
15	Master / Slave Schakelaar		Hier kiest u welke versterker de master is en welke de slave
16	Kondensator Aansluiting		Voor het aansluiten van een extra condensator.

Inschakelen van de versterker

De versterker schakeld automatisch binnen enkele seconden na het inschakelen van de radio in.

Bij oververhitting schakeld de versterker automatisch uit (ca. 80° C).

Instelling ingangsnivo

1. LEVEL (MIN/MAX): naar links drasien en kompleet op Min zellen
2. radio op 2/3 geluidsnivo instellen
3. LEVEL (MIN/MAX); naar rechts draaten voor het gewenste nive

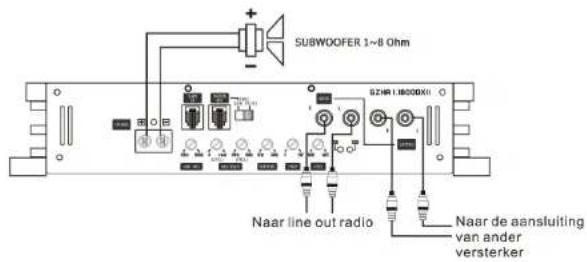

Luidspreker aansluitingen

SUBWOOFER 1~8 Ohm 52HC (1.8000X) Naar line out radio Naar de aansluiting van ander versterker

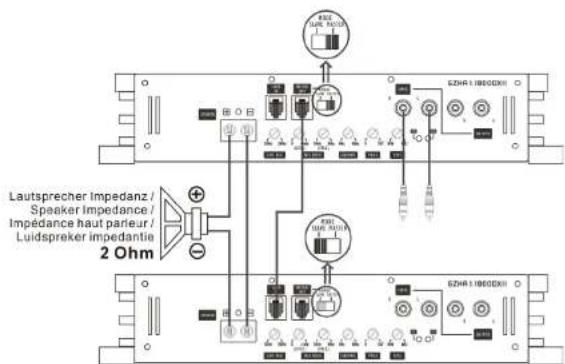

Master & Slave instelling

Lautsprecher Impedanz / Speaker Impedance / Impédance haut parieur / Luidspreker impedantie 2 Ohm

Technische data

Model GZHA 1.1200DXII GZHA 1.1800DXII
RMS Power @ 4 ΩCEA Standaard CEA-2006-A	500W (3% THD+N)	650W (3% THD+N)
RMS Power @ 2 ΩCEA Standaard CEA-2006-A	900W (3% THD+N)	1150W (3% THD+N)
RMS Power @ 1 ΩCEA Standaard CEA-2006-A	1400W (3% THD+N)1900W (30% THD+N)	1800W (3% THD+N)2400W (10% THD+N)
RMS Power @ 2Ω LinkmodeCEA Standaard CEA-2006-A	1 x 3800W (30% THD+N) 1 x 4800W (20% THD+N)
Dempingsfaktor	> 160 > 180
Signal to noise Ratio	> 90 dB > 90 dB
Lowpass filter	30 - 250 Hz (24 dB) 30 - 250 Hz (24 dB)
Subsonic Filter	5 Hz - 50 Hz (24 dB) 5 Hz - 50 Hz (24 dB)
Bass boost	0 ~ +9 dB 0 ~ +9 dB
Bass boost Frequency	30 Hz ~ 80 Hz 30 Hz ~ 80 Hz
Phase shift	0 - 180° 0 - 180°
Frequency bereik	10 Hz - 250 Hz 10 Hz - 250 Hz
Eff. @ 4 Ω	~ 80 % ~ 80 %
Ingangsgevoelligheid	200 mV - 9 V(+ 5%)	200 mV - 9 V(± 5%)
THD	< 0,50 %	< 0,50 %
Bas remote	√	√
Zekering	-	-
AfmetingenB x H x L mm	305 x 62 x 360	305 x 62 x 400
DimensionsB x H x L inch	12 x 2.44 x 14.2"	12 x 2.44 x 15.7"

Als er iets niet werkt!

Problem	Kontrolle	Hilfs
Goen geluid	Brand de Power LED?	Zokorting controlorenRemote Kabel controloren+12 Volt TestenMassa testen
	brand PROT LED?	Kortsuitting aan luidsprekeroververhittingApp defect
Schakeld niet in	Goen stroomtoevoer	Zokorting controloren+12 Volt TestenMassa testen
	Geen spanning aan remote	Remote Kabel controleren
Versierkerschakeld uit	Luidspreker weerstand testen	Hoger dan 1 Ohm
