Produkttyp	Mono-Klasse-D-Verstärker
Marke	Ground Zero
Modell	GZHA 1.1800DXII
Kategorie	Autoradio (Subwoofer-Verstärker)
Stromversorgung	12 V DC (Batterie), 16 V max, doppelte stabilisierte Stromversorgung
Verstärkerklasse	Klasse D
Tiefpassfilter	Einstellbar 30 - 250 Hz
Subsonicfilter	Einstellbar 5 - 50 Hz
Phase	Einstellbar 180°
Bass Boost	0 bis +9 dB (30 - 60 Hz)
Eingangsempfindlichkeit	200 mV ~ 9 V
Eingänge	RCA (Cinch)
Ausgänge	RCA (zum Verbinden weiterer Verstärker)
Link-Funktion	Master/Slave-Modus zum Koppeln zweier Verstärker
Fernbedienung	Bass Remote (kabelgebunden)
Schutzfunktionen	blaue LED (Betrieb), rote LED (Schutz)
Sicherung	ANL 180 A (enthalten)
Gehäusematerial	Aluminium
Kühlung	Natürliche Konvektion
Installation	Vor Installation Batterie abklemmen; Stromkabel min. 35 mm²
Wartung	Mit trockenem Tuch reinigen; Feuchtigkeit vermeiden
Garantie	Entspricht gesetzlichen Bestimmungen; Rückgabe mit Originalverpackung und Beleg
Hersteller	Ground Zero GmbH, Erlenweg 25, 85658 Egmating, Deutschland

Häufig gestellte Fragen - GZHA 1.1800DXII Ground Zero

Welcher Lautsprechertyp kann an den GZHA 1.1800DXII angeschlossen werden?

Dieser Verstärker ist ausschließlich für Subwoofer ausgelegt. Er sollte nicht mit Breitbandlautsprechern oder Hochtönern verwendet werden.

Wie stelle ich die Eingangsverstärkung ein?

Stellen Sie das Potentiometer INPUT LEVEL auf MIN. Erhöhen Sie die Lautstärke des Radios auf 2/3 des Maximums, dann drehen Sie das Potentiometer, bis eine angenehme Lautstärke erreicht ist.

Was tun, wenn die Schutz-LED (rot) leuchtet?

Die rote LED zeigt eine Überhitzung, einen Kurzschluss oder einen Defekt an. Überprüfen Sie die Impedanz der Lautsprecher (min. 4 Ω), die Belüftung und ob keine Kurzschlüsse in der Verkabelung vorliegen.

Wie viel Leistung hat dieser Verstärker?

Die Anleitung gibt keinen genauen Wert an, aber der GZHA 1.1800DXII ist ein Hochleistungsverstärker der Hydrogen-Serie. Für genaue Zahlen konsultieren Sie die offiziellen technischen Daten.

Kann ich einen externen Kondensator verwenden?

Ja, der Verstärker verfügt über einen Kondensatoranschluss, um optional einen Kondensator (Power Cap) zur Stabilisierung der Stromversorgung anzuschließen.

Wie verwende ich den Link-Modus (Master/Slave)?

Der Link-Modus ermöglicht das Koppeln zweier Verstärker zur Ansteuerung eines einzelnen Subwoofers. Verwenden Sie die Ausgänge Master Out und Slave In und stellen Sie den Schalter Master/Slave auf die entsprechende Position.

Welcher Kabelquerschnitt für die Stromversorgung wird empfohlen?

Das Strom- und Massekabel müssen mindestens 35 mm² haben. Das Lautsprecherkabel muss mindestens 2 x 4 mm² haben.

Der Verstärker schaltet sich von selbst aus, was tun?

Es könnte sich um eine Überhitzung handeln: Der Verstärker schaltet sich automatisch ab und startet nach Abkühlung neu. Überprüfen Sie die Belüftung und die Impedanz der Lautsprecher.

Wie schließe ich die Bass-Fernbedienung an?

Schließen Sie die mitgelieferte kabelgebundene Fernbedienung an die Buchse Remote Control Eingang (13) des Verstärkers an. Sie ermöglicht die ferneinstellung des Basspegels.

Was tun bei Tonverlust auf einem Kanal?

Überprüfen Sie die RCA-Kabel und die Lautsprecherkabel. Ein defektes Kabel oder eine defekte Buchse könnte die Ursache sein. Stellen Sie auch sicher, dass die Quelle ein Signal liefert.

BEDIENUNGSANLEITUNG GZHA 1.1800DXII Ground Zero

Bitte sorgfältig lesen

Vielen Dank, dass Sie sich für eine Endstufe der Marke

Ground Zero entschieden haben.

Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste

Technologie zu erhalten. Viel Spaß mit diesen Produkten.

Einführung Class-D Verstärker

Diese Class-D Mono Verstarker verhelfen ihrer Anlage aufgrund ihrer modernen Schaltungstechnik und sehr

hohen Effizienz zu einem beeindruckenden Klangerlebnis. Durch Digitale Schaltungstechnik im Netzteil und in der

Signalverarbeitung ist es möglich sehr hohe Leistungen aus dem zur Verfügung stehenden Strom zu erziehen. Da

durch verschiedene Filter und Schaltungen eine sehr große Leistungsausbeute omlicht wird, sind diese Verstärker

nur für tiere Frequenzinformationen bestimmt (Subwoofer) und können dadurch nicht für Hoch - und Mitteltonsysteme eingesetzt werden.

Durch den Linkmodus ist es möglich geworden die volle Leistung von 2 Verstärkern für einen Lautsprecher zu

nutzen. Das ist besonders für eine sehr druckvolle und lebendige Wiedergabe von Musik von Vorteil.

Ausstattungsmerkmale

• Class-D Design für hohe Effizienz

• Stabilisiertes Doppel-Netzteil

• Dampfungsfaktor >180 bei 100 Hz 4Ω

• 16 Volt max. Spannungsversorgung

• Linkbar mit 1 Verstärker

• 1 Ω stabil (Linkbetrieb 2Ω)

• Full Power MOS-FET Verstärker

• Power und Protect Anzeige

• Tiefpass regelbar 30 – 250 Hz

• Subsonic regelbar 5 – 50 Hz

• 180° variable Phase Shift

• Aluguss Kühlkörper

• Eingangsempfindlichkeit regelbar 200mV \~ 9 Volt

• RCA Eingänge & Ausgänge

• Bassremote Control

• 0 \~ +9dB Bassboost (30 - 80 Hz)

Benötigte Materialien und Werkzeuge zur Installation

• Kreuzschlitz Schraubendreher
• Bohrmaschine, 3 mm Metallbohrer
• Befestigungsschrauben
• Stromkabel min. 35 mm²
- Massekabel min 35 mm ²
• Lautsprecherkabel min. 2 x 4 mm²

Bitte unbedingt beachten!

• Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)
• Keine Löcher In den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einer Zusatzbatterie (GZBP 12.2500 oder GZPP 12.3500) zu puffern, um eine stabile Betriebsspannung zu gewährleisten.

WARNUNG!

Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem lauter Musik ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren kann auch die Wahrnehmung (Wamsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die Musik auf geringer Lautstärke zu hören.

Planung

Vor der Installation sollten Sie folgende Punkte berücksichtigen:

a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Gerätes gewährleistet ist.
b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen.

Einbau des Verstärkers

a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem es genügend Platz für die Luftzirkulation und Kühlung gibt.
b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4 Löcher bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen.

Warnung

Bitte diese Systeme so einbauen, daß Elektroanbindungen vor Beschädigungen geschützt sind. +12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, daß das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschliessen.

Da die GZHR 1.1800DXII keine integrierte Gerätesicherung besitzt, ist es absolut notwendig, den im Lieferumfang enthaltenen ANL-Sicherungshalter mit 180A Sicherung anzuschließen. Die Kabellänge zwischen Verstärker und Sicherungshalter sollte max. 20cm betragen! Bitte beachten Sie hierzu das Anschlusdiagramm auf der nächsten Seite!

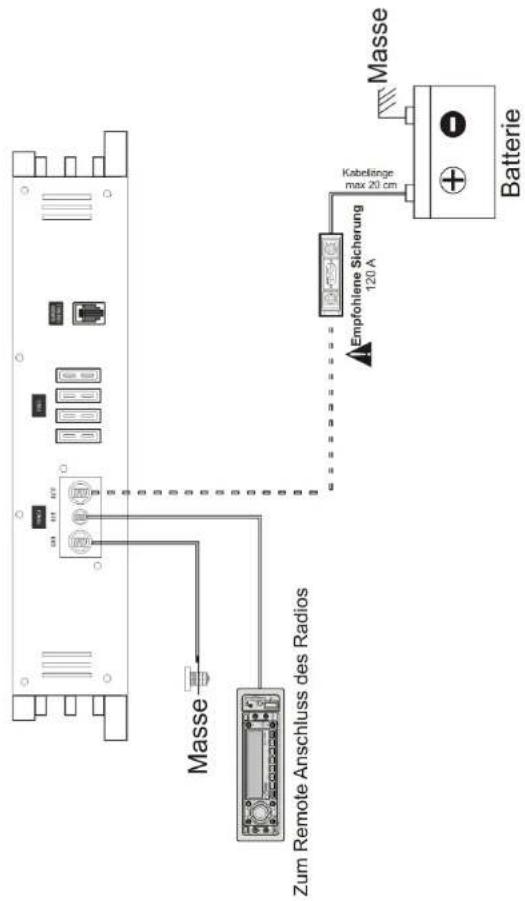

Stromanschluss - GZHA 1.1200DXII

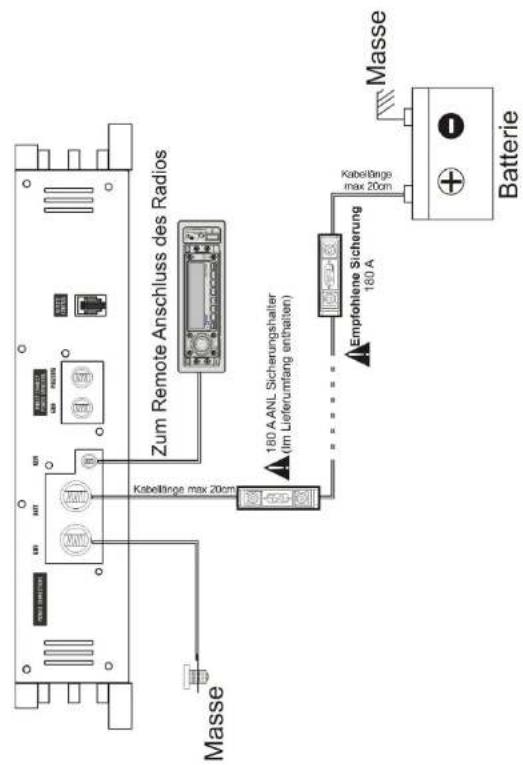

Stromanschluss - GZHA 1.1800DXII

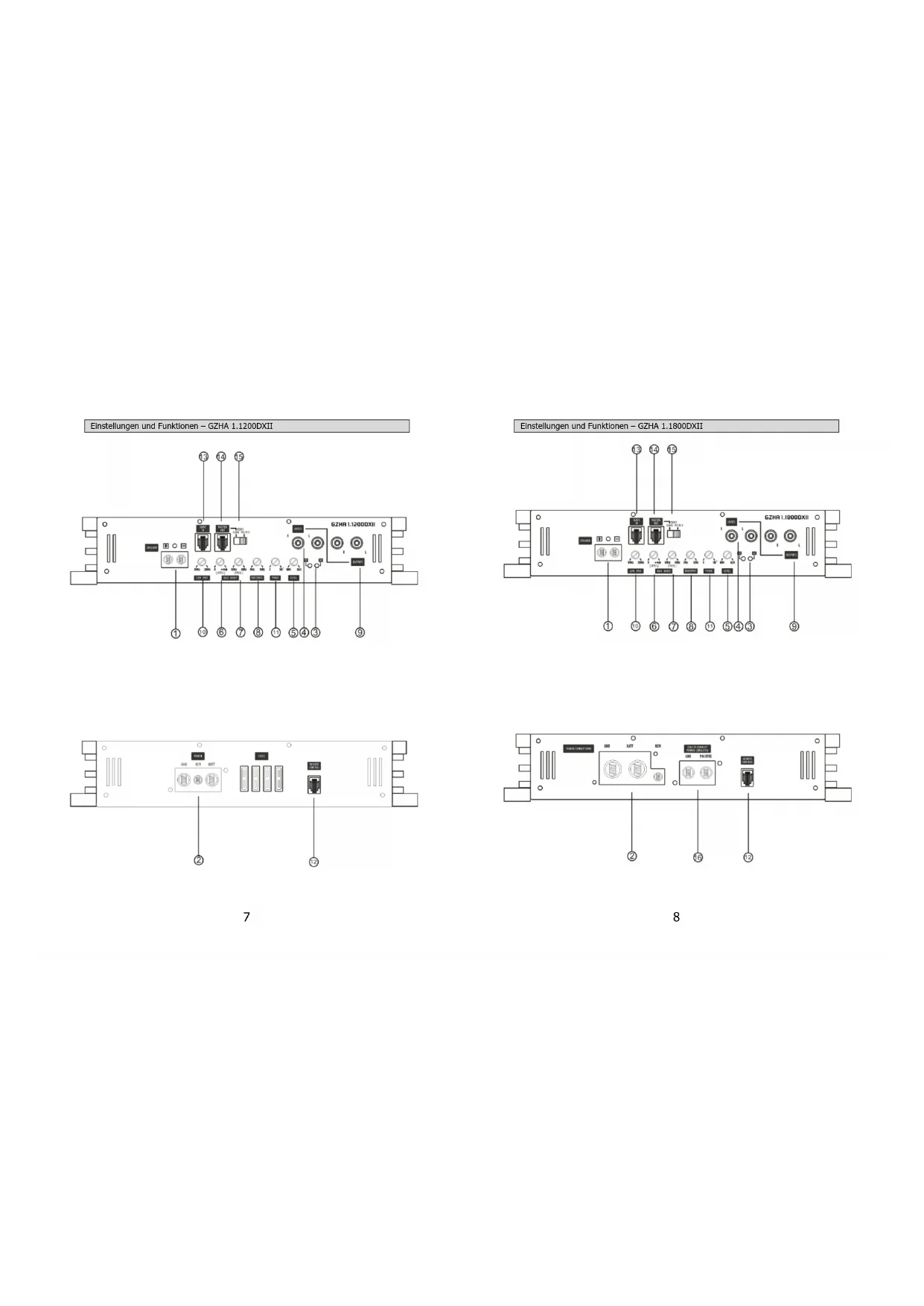

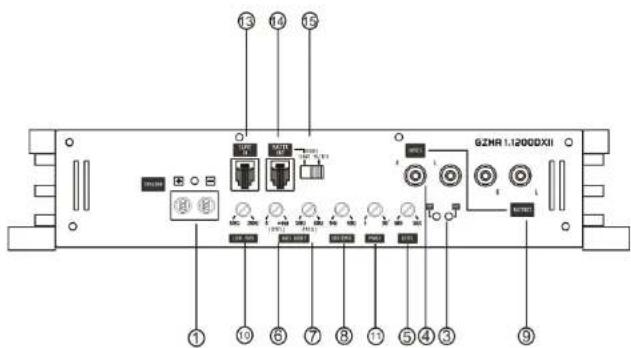

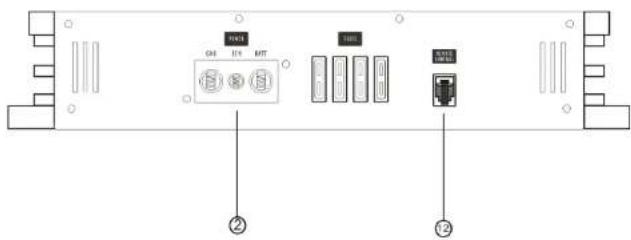

Einstellungen und Funktionen – GZHA 1.1200DXII

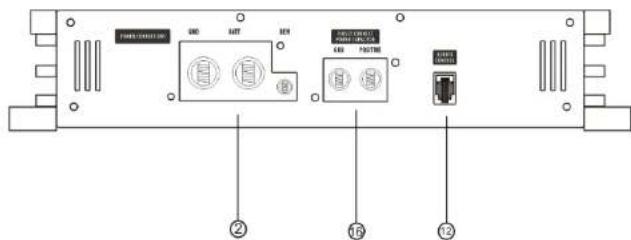

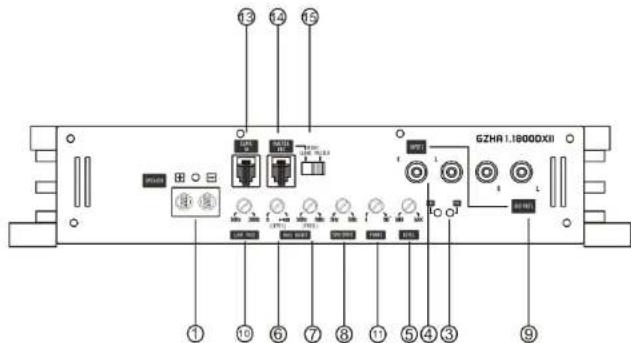

Einstellungen und Funktionen – GZHA 1.1800DXII

7

8

Einstellung und Funktionen

1	Lautsprecheranschlüsse Zum Anschluss des Subwoofers
2	Stromanschluss	BRD -> Masse AnschlussREM -> Remote AntennenanschlussBATT -> +12 Volt
3	Zustandsanzelge	BLAU - OKROT - Fachlor
4	Cinch Eingänge	An disson Anschüssen schlißon Sie die Cinchittungen an.Um Störungen zu vermeiden, verwenden Sie bitte hochwertigeCinch kabel.
5	Input Levelregler	Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit.
6	Bass Boost Regler	Zum Einstellen des Bass Boost Levels im Bereich von 0 bis +9 dB.
7	Bass Frequenz Regler	Zum Einstellen der Bass Boost Frequenz Im Bereich von 30 bis 80 Hz.
8	Subsonic Regler	Mit dem Subsonic-Filter lassen sich diefe Frequenzen, Im Bereich von 5 - 50 Hz weg tillern. Dies senkt den mechanischen Hub und erhöhe die beistbarkeit des angeschlossenen Subwoofers.
9	Cinch Ausgänge Zum Anschluss weiterer Verstärker.
10	Low Pass Regler	Justeren Sie die variable Lowpass Frequenz mit dem Regler auf die gewünschte Frequenz. 30 - 250 Hz
11	Phase Shift Regler	Decker Regler / Schaller erlaubt Ihnen, den Subworderkanal phessonrichtig an des Frontsystem anzupassen.
12	Remote Control Eingang	Zum Anschluss os Bass Laubstärkoregiers.
13	Slave In Anschluss Zum Anschluss des Slave-Verstärkers im Linkmodus. Stehe Seite 10
14	Master Out Anschluss Zum Anschluss des Master-Verstärkers im Linkmodus. Stehe Seite 10
15	Master / SlaveSwitch Schalter	Hier wählen Sie den Betriebsmodus des jeweiligen Verstärkers im Linkmodus. Stehe Seite 10
16	Kondensator Anschluss	Hier können Sie optional einen Pufferkondensator ( Powercap) anschlossen.

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.

Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch wieder ein (cs. 80°C).

Einstellung des Audiopegels

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen
2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlautstärke
3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein

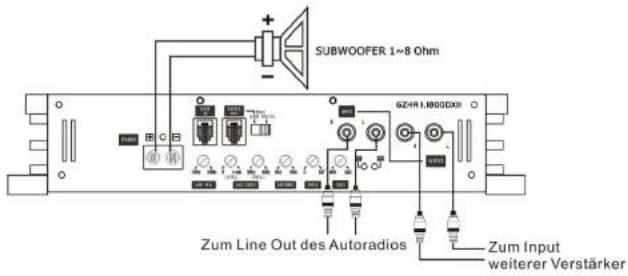

Lautsprecheranschlüsse

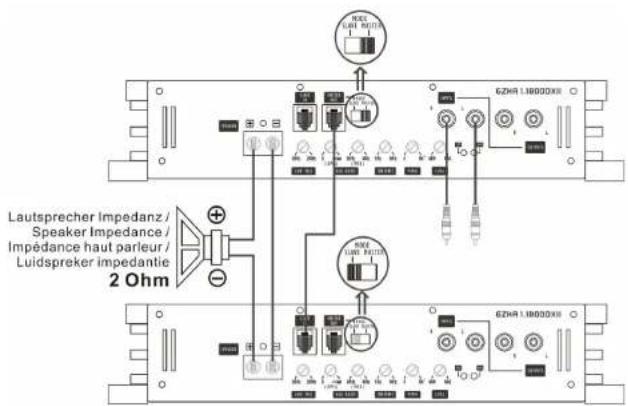

Master & Slave Betrieb

Technische Daten

Model GZHA 1.1200DXII GZHA 1.1800DXII
RMS Power @ 4 ΩCEA Standard CEA-2006-A	500W (3% THD+N)	650W (3% THD+N)
RMS Power @ 2 ΩCEA Standard CEA-2006-A	900W (3% THD+N)	1150W (3% THD+N)
RMS Power @ 1 ΩCEA Standard CEA-2006-A	1400W (3% THD+N)1900W (30% THD+N)	1800W (3% THD+N)2400W (10% THD+N)
RMS Power @ 2Ω LinkmodeCEA Standard CEA-2006-A	1 x 3800W (30% THD+N) 1 x 4800W (20% THD+N)
Dämpfungsfaktor	> 160 > 180
Signal to noise Ratio	> 90 dB > 90 dB
Tiefpass Weiche	30 - 250 Hz (24 dB) 30 - 250 Hz (24 dB)
Subsonic Filter	5 Hz - 50 Hz (24 dB) 5 Hz - 50 Hz (24 dB)
Bass boost	0 ~ +9 dB 0 ~ +9 dB
Bass boost Frequenz	30 Hz ~ 80 Hz 30 Hz ~ 80 Hz
Phase shift	0 - 180° 0 - 180°
Frequenzgang	10 Hz - 250 Hz 10 Hz - 250 Hz
Wirkungsgrad @ 4 Ω	~ 80 % ~ 80 %
Eingangsempfindlichkeit	200 mV - 9 V(+ 5%)	200 mV - 9 V(± 5%)
THD	< 0,50 %	< 0,50 %
Bass-Pegelfernbedienung	√	√
Sicherung	-	-
AbmessungenB x H x L mm	305 x 62 x 360	305 x 62 x 400
AbmessungenB x H x L inch	12 x 2,44 x 14.2"	12 x 2,44 x 15.7"

Wenn irgendetwas nicht funktioniert

Problem	Kontrolle	Hilfs
Kein Ton	Leuchtet die PWR LED?	Sicherung prüfenRemote Kabel prüfen+12 Volt prüfenMasse prüfen
	Leuchtet die PROT LED?	Kurzschluss am LautsprecherGordz übermittZGordz defekt
Verstärker schaltet nicht ein	Keine Stromzufuhr	Sicherung prüfen+12Voll prüfenMasse prüfen
	Keine Spannung am Remote	Remote am Radio prüfen
Verstärker schaltet bei Lausstärke ab	Lautsprochenimpedanz prüfen	Prüfen Sie, ab der Widersstand am LS Terminal von 1 Ohm nicht unterschritten wird
Ton fehit an einem Kanal	Circh / Leutsrochorkabel prüfen	Kabel/Stecker beschädigt
