SVP zorgvuldig lezen!

Bedankt dat u besloten heeft een product van Ground Zero aan te schaffen.

Veel plezier met de Hydrogen hoogvermogen versterkers.

Uitvoerings kenmerken

• 4 Ohm / 2 Ohm stabiel stereo
- Mosfet Voedings gedeelte
• Inschakel en Protectie weergave via LED
• 12dB Bas boost regelbaar (GZHA 2250XII)
• Highpass regelbaar
- Lowpass regelbaar
- Subsonic Filter regelbaar
• Phaseshift regelbaar 0-180°
• Regelbare Ingangsgevoeligheid
- Inschakelvertraging
• Cinch-Output Stereo (GZHA 4120XII)
- Bas afstands bediening
• Temperatuur / Kortsluiting / Overbelastings beveiliging

Inleiding Hydrogen- Versterkers

Door de modernste schakeltechniken en zoer hoge efficiency hebben deze vorsterkers zoer goede klankolgenschappen. Door de nieuwste schakeltechniken is het mogelijk om zoer hoge wattages te bewerkstelligen met zo min mogelijk verbruik in stroom.

Benodigde materialen en gereedschappen bij de installatie

• Kruiskop schroevendraalier
• Boormachine, 3 mm boar
• Bevestigings schroeven
- Stroomkabel min. 16 mm ^3
- Massakabel min 16 mm ^2
- Luidsprokorkabel min. 2 x 1,5 mm ^3

Let op!

• Auto acuu loskoppelen van het systeem (locs de cvt. handleiding van de auto)
- Lot op bij boren dat er geen remiselingen, bekabeling of ovt. benzinetank zit
- Kabels nooit over scherpe kanten leggen. Het is aan te bevelen een buffercondensator van ten minste 1 Farad voor evl. spanningsverliezen te installeren.

Waarschuwing!

Hoogvermögens verterkers kunnen het geluidsnivo van een „Live“ concert overtreffen. Langdurig luide muziek kan tot ornstige gehoorbeschadiging loiden. Voor uw veiligheid advisoren wij om tijdens het rijden minimale geluidsslerkle toe le passen.

Planning:

Voor de installatie svp op de volgende punten letten.

a) Let op dat de inbouwplaats van de verslerker zo gekozen is dat er nog luchtcirculatie voor de kooling van do vorstorkor plaatsvindt.
b) Als uw radio is voorzien van een voorversterker (RCA) dan is het raadzaam deze te gebruiken.

Inbouw van de versterker:

a) Plaats de vorsterker zo, zodat kabels makkelijk en zonder spanning aan de vorsterker bevestigd kunnen worden
b) Gebruik de vorsterker als sjeloon om de uiteindelijke inbouwplaats te bepalon, zet de vorsterker altijd met 4 schroeven vast.

Waarschuwing:

Zorg ervoor dat u de versterker installeerd zonder spanning op de kabels, monteer in de voedingskabels allijd de aanbevolen zekering op maximaal 30cm vanaf de accu.

Macht het nodig zijn een zekering in de verslerker te wisselen gebruik dan altijd dezelfde waarde als aangegeven. Bij voorkoorde zokoring waardon kan or omstige schado aan de vorstorkor ontetsaan die buiten uw garantie vallon.

Aansluitingen en instellingen - GZHA 2250XII

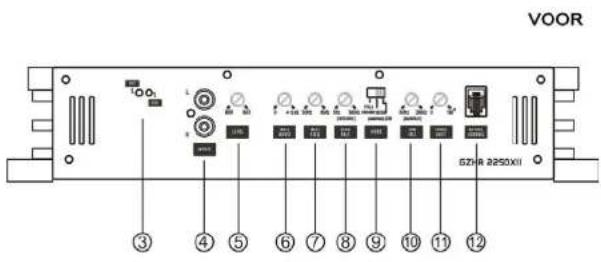

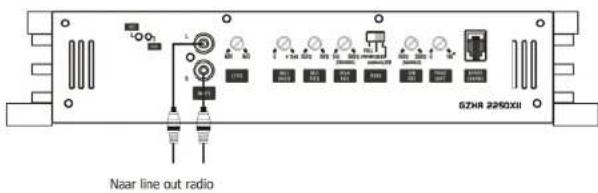

VOOR ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ SZ/R 2250xII

Aansluitingen en instellingen - GZHA 4120XII

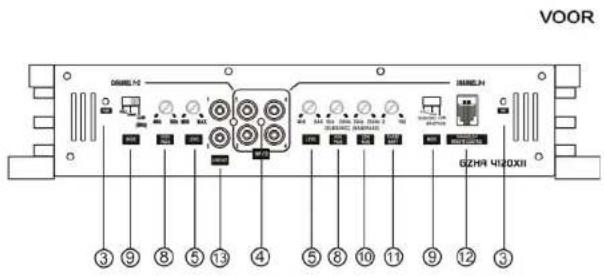

VOOR G2HR4 40XII ③ ⑨ ⑧ ⑤ ⑬ ④ ⑤ ⑧ ⑩ ⑪ ⑨ ⑫ ③

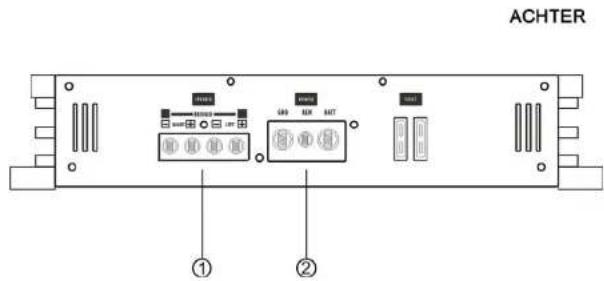

ACHTER ① ②

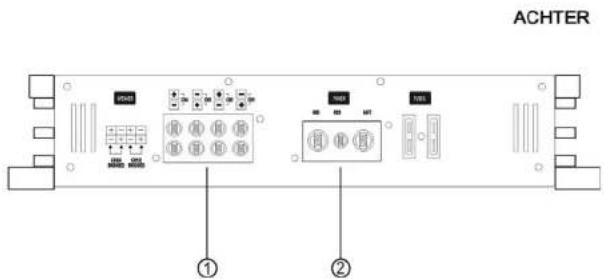

ACHTER ① ②

5

6

Aansluitingen en instellingen

1	Luidspreker aansluitingen	Naar aansluiting van de Luidsproker
2	Stroomaansluitingen	GND -> Massa -REM -> Remote aansluitingBATT -> +12 Volt.
3 Led		BLAUW - OXHOOD - Foud
4	Cinch Ingang	Hierop slutt u de Cininkaces aanl, gebruik hoogwaardige kabel
5	Input Levelregelaar	Hiermee regald u de ingangsgevoelligheid.
6	Bass Boost Regelaar(GZHA 2250XII)	Voor het instellen van het Bass Boost level in het bereik 0 tot +12 dB.
7	Bass Frequency Regelaar(GZHA 2250XII)	Voor het instellen van een Basboost freq. Tussen de 30 en 80 Hz.
8	High Pass Regelaar(Subsonic bij GZHA 2250XIIen CH 3+4 GZHA 4120XII)	Bij filter instelling op Highpass kunt u deze regelen tussen 5 en 3000 Hz
9 Mode Schakelaar		Stel het filter naar wins inLPF - Alloon Sas freq. (30Hz - 250Hz).FULL - Volledig freq. bereik.HPF - Alloon mild-hoog (boven 40 Hz tot 3 KHz).GZHA 2250XII / GZHA 4120XII CH 3+4.Eon bandpass filter krijgt u als u subsonie on lowpass inschakoid tussen 5 en 250 HzGZHA 4120XII CH 1+2Niet regelbaar maar op 80Hz geltkoord
10	Low Pass Regelaar	Voor subwoofer on kioxoes borlik - Hier regell u de frequency tussen 30 to 250 Hz
11	Phase Shift Regelaar(GZHA 2250XII / 4120XII)	Hiermee kunt u de fase van de subwoofer aanpassen aan het frontsysteem
12	Remote Control Ingang	Externe bassremote aansluiting.
13	Cinch uitgang(GZHA 4120XII)	Uitgang om extra versleker op aan te sluiten.

Inschakelen van de versterker

De versterker schakeld automatisch enkele seconden na het inschakelen van de radio in.

Opgelet: Als de vertzeker te heel wordt schakeld deze automatisch uit, na enkele seconden schakeld deze ook

woer in, (mits de temperatuur weer godaald is. (ca. 80° C)

Instelling van het geluidsnivo

1. LEVEL (MIN/MAX) naar links draaien en geheel op minimaal zellen

2. De geluicosterkte van de radio op 2/3 van maximaal zetten

3. Sie vervolgens de level regelaar van de versierker in voor het juiste niveau (geen vervorming)

Luidspreker aansluitingen Tri-Mode

Deze versterkers kunt u Tri-Mode aansturen

D.m.v condensatoren tussen de luidsprolers en een spool tussen de subwoofer

Hieronder ziet u de tabel van de te gebruiken waardes

Waardes voor 6dB Passief filtering

Frequency	Spoel Kondensator
80 Hz	7,5 mH	470 uF
100 Hz	6,5 mH	330 uF
120 Hz	5,5 mH	370 uF
150 Hz	4 mH	220 uF

Luidspreker aansluitingen - GZHA 2250XII

STEREO AANSLUITING

Luidspreker aansluitingen - GZHA 4120XII

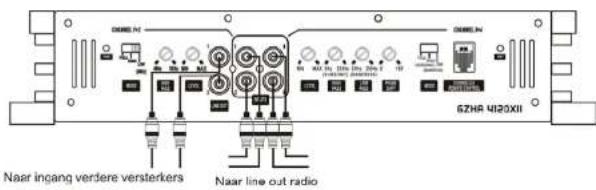

62HR 4120XII Naar ingang verdere versterkers Naar line out radio

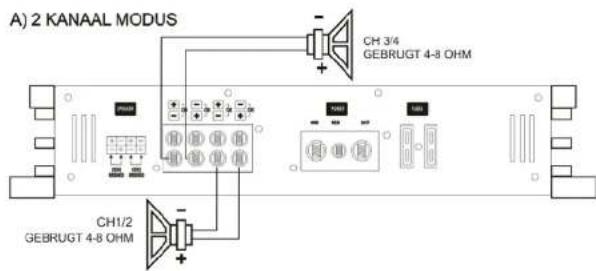

A) 2 KANAAL MODUS CH 3/4 GEBRUGT 4-8 OHM CH1/2 GEBRUGT 4-8 OHM

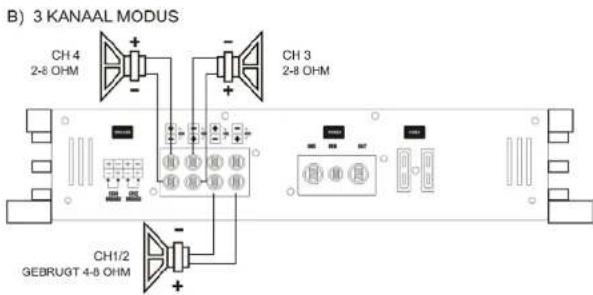

B) 3 KANAAL MODUS CH 4 2-8 OHM + - CH 3 2-8 OHM - CH1/2 GE BRUGT 4-8 OHM +

Tri Mode Aansluiting - GZHA 4120XII

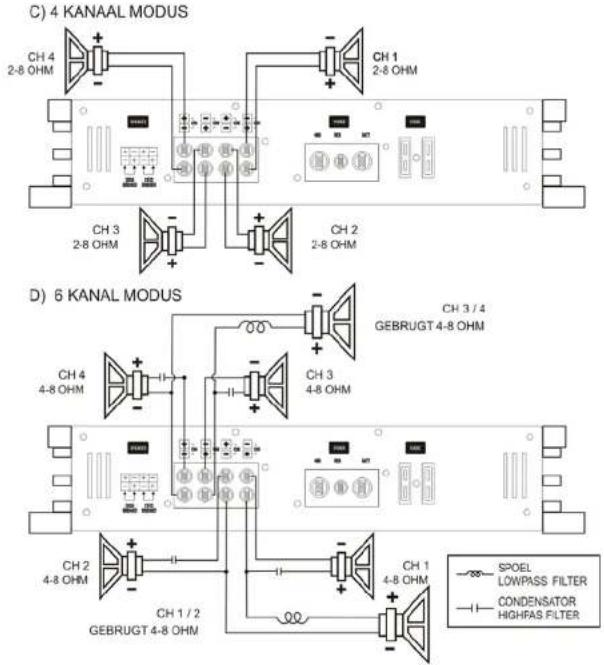

C) 4 KANAAL MODUS CH 4 2-8 OHM CH 1 2-8 OHM CH 3 2-8 OHM CH 2 2-8 OHM D) 6 KANAAL MODUS CH 3 / 4 GEBRUGT 4-8 OHM CH 4 4-8 OHM CH 3 4-8 OHM CH 2 4-8 OHM CH 1 / 2 GEBRUGT 4-8 OHM CH 1 4-8 OHM SPOEL LOWPASS FILTER CONDENSATOR HIGHFAS FILTER

Technische Gegevens

Model GZHA 2250XII GZHA 4120XII
RMS Power @ 4 ΩCEA Standard CEA-2006-A	2 x 150W (1%, THD-N)2 x 130W (10% THD-N)	4 x 30W (1%, THD-N)4 x 110W (10% THD-N)
RMS Power @ 2 ΩCEA Standard CEA-2006-A	2 x 250W (1%, THD-N)2 x 300W (16% THD-N)	4 x 130W (1%, THD-N)4 x 160W (10% THD-N)
RMS Power @ 4Ω GebrugdCEA Standard CEA-2006-A	1 x 500W (1%, THD-N)1 x 600W (16% THD-N)	2 x 280W (1%, THD-N)2 x 320W (10% THD-N)
Dempingsfaktor	> 200 > 140
Signal to noise Ratio	> 70 dB > 70 dB
Lowpass filter	30 Hz - 250 Hz	80 Hz{ Kanaal 1 & 2 }30 Hz - 250 Hz{ Kanaal 3 & 4 }
Highpass filter	5 Hz - 500 Hz	40 Hz - 3 kHz{ Kanaal 1 & 2 }5 Hz - 250 Hz{ Kanaal 3 & 4 }
Bandpass filter	5 Hz - 250 Hz	5 Hz - 250 Hz{ Kanaal 3 & 4 }
Subsonic filter	5 Hz - 500 Hz	5 Hz - 250 Hz{ Kanaal 3 & 4 }
Bass boost	0 ~ + 12 dB ---
Bass boost Frequentie	30 Hz - 60 Hz ---
Phase shift	0 - 180°	0 - 180°{ Kanaal 3 & 4 }
Frequency bereik	10 Hz - 36 kHz(± 1 dB)	10 Hz - 36 kHz(± 1 dB)
Efficiëntie @ 4 Ω	- 80 % - 80 %
Ingangs gevoeligheid	200 mV - 9 V(± 5%)	200 mV - 9 V(± 5%)
Kanaal splitsing	50 dB 50 dB
THD	< 0,10 % < 0,10 %
Bass-remote control	√Lowpass operatie	√{ Kanaal 3 & 4 }
Zekeringen	2 x 25A 2 x 25A
AfmetingenB x H x L mm	305 x 62 x 305 305 x 62 x 305
AfmetingenB x H x L inch	12 x 2.44 x 12" 12 x 2.44 x 12"

Als er iets niet werkt

Problem Kontrole	Walt te doen
Geon geluid	Brand do PWR LED?	Controllerer zekering Controllerer remote spanning = 12 Volt Controloren Massa Controlleren
	Brand de PROTECTIE LED? Kartsuitting aan luidspreker uitgang, oververhit, le lage spanning
Versterker schakelt niet in	Geen stroomloevoor	Controllerer zekering 12 Volt Controloren Massa Controlleren
	Geen spanning oc remote Controllerer remote spanning
Versterker schakelt bij bep. Gefulassierkte af	Luidspreker impedantie controlleren	Controllerer of de luidspreker impedantie niet onder de 1 Ohm kanl (gebrugd 2 Ohm)
Geon geluid uit 1 kanaal	Clinch luidsproverkabei controlleren	Evt. Kelee of stroker beschadigd
