BEDIENUNGSANLEITUNG GZHA 2250 X Ground Zero

Bitte sorgfältig lesen

Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben.

Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste

Technologie zu erhalten. Viel Spaß mit diesen Produkten.

Ausstattungsmerkmale

• 4 Ohm / 2 Ohm stabil Stereo
- Mosfet Netzteil
- Einschalt- und Schutzanzeige
• 12dB Bass boost regelbar (GZHA 2250XII)
- Hochpass regelbar
- Tiefpass regelbar
- Variabler Subsonicfilter
• Phaseshift regelbar 0-180°
• Regelbare Eingangsempfindlichkeit
- Einschaltverzögerung
• RCA Ausgänge ( GZHA 4120XII)
- Bass Lautstärkeregler
• Temperatur / Kurzschluss / Überlast-Schutz

Hydrogen Verstärker

Diese Vorstärker vorneften aufgrund ihrer modernen Schaltungstechnik und sehr hohen Effizenz ihrer Anlage zu einem beeindruckenden Klangerionis. Durch neusste Schaltungstechnik im Netzteil und in der Signalverarbeitung ist es möglich, sehr große Leistungen aus dem zur Verfügung stehenden Strom zu erzielen.

Benötigte Materialien und Werkzeuge zur Installation

• Kreuzschlitz Schraubendreher
• Bohrraschine, 3 mm Metallbohrer
• Befestigungsschrauben
• Stromkabel min. 16 mm²
- Massekabel min 16 mm ^2
• Laufsprecherkabel min. 2 x 1,5 mm ^®

Bitte unbedingt beachten!

• Fahrzeugbatterie vor der Installation abkommen! (Hinweise in der Betriebsanleitung des KFZ beachten!)
• Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile behren!
• Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator min. 1 F zu pulfern, um eine stabile Betriebsspannung zu gewährleisten.

WARNUNG!

Hochlichstungsaudiosysteme in Fahrzeugen können den Schallbegel eines „Live“ Konzortes erzeugen. Dauchhaft zehrom lauter Musik ausgesetzt zu sein, kann den Vorlust des Hörvermögens oder Hörschädon zur Folge haben. Das Hören von lauter Musik beim Autofahren kann auch die Wahrnehmung (Wormsignale) beeinrächtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die Musik auf geringer Lautstärke zu hören.

Planung

Vor der Installation sollten Sie folgende Punkte berücksichtigen:

a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Geräte gewahrlöster ist.
b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüteret (RCA) Ist, Ist es ratsam, diese zu nutzen.

Einbau des Verstärkers

a) Den passenden Einbauplatz auswählen, zu dem die Leifungen leicht verlegt werden können und an dem es genügend Platz für die Luftzirkulation und Kühlung gibt.
b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4 Löcher bohren. Den Verstärker mit den vorgescheren Schrauben befestigen.

Warnung

Bitte diese Systeme so einbauen, daß Elektroanbindungen vor Beschädigungen geschützt sind.
+12 Volt DC Elektrokabel müssen auf der Batterieselle abgesichert sein. Bitte sicherstellen, daß das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschlossen.

Wenn es notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung.

Wenn eine minderwertigere Sicherung benutzt wird, kann sie Schaden an dem ganzen System verursachen

Dieser ist von der Garantie ausgeschlossen.

Einstellungen und Funktionen – GZHA 2250XII

VORNE HZ-R 2250XII ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫

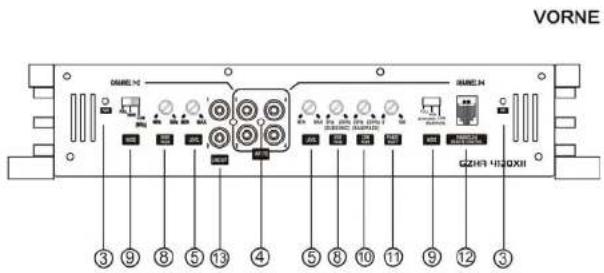

Einstellungen und Funktionen – GZHA 4120XII

VORNE GAMES 14 GAMES 13 GAMES 12 GAMES 11 GAMES 10 GAMES 9 GAMES 8 GAMES 7 GAMES 6 GAMES 5 GAMES 4 GAMES 3 ③⑨⑧⑤⑭⑤④⑤⑧⑩⑪⑨⑬③③

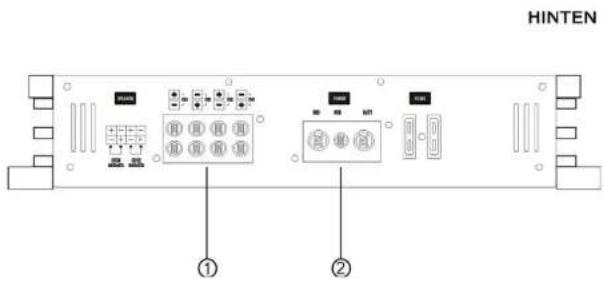

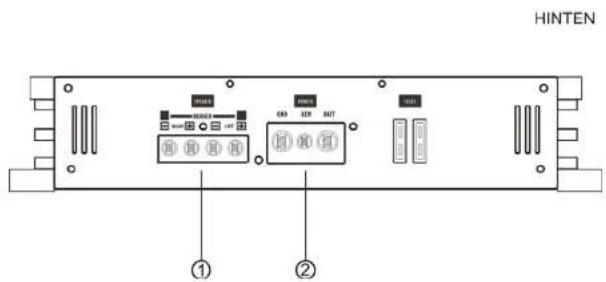

HINTEN ① ②

HINTEN ① ②

Einstellung und Funktionen

1 Lautsprecheranschlüsse Zum Anschluss der Lautsprocher
2	Stromanschluss	GND -> Masse AnschlussREM -> Remote AntennschanschlussBATT -> +12 Volt.
3	Zustandsanzeige	BLAU - OKROT - Fehler
4	Cinch Eingänge	An diesen Anschlüssen schleifen Sie die Einchieltungen an.Um Storungen zu vermaiden, verwenden Sie bitte hochwertige Cinchkabel.
5	Input Levelregler	Mit diesem Regier regulieren Sie die Eingangsplöndlichkeit
6	Bass Boost Regler (GZHA 2250XII)	Zum Einstellen des Bass Boost Levels im Bereich von 0 bis +12 dB.
7	Bass Frequenz Regler (GZHA 2250XII)	Zum Einstellen der Bass Boost Frequenz im Bereich von 30 bis 60 Hz.
8	High Pass Regler(Subsonic bei GZHA 2250XII und CH 3+4 GZHA 4120XII)	Selven Sie den Filler - Schaller auf "HIGH". Justieren Sie die variable HPF Übergangsfrequenz mit dem Regler auf die gewünschte Frequenz.Es werden alle Frequenzen zwischen 5 - 3000 Hz wiedergegeben.
9	Mode Schalter	Soßen Sie die Wichte für die ausgewählte Anwendung ein LPF - Nur Bassfrequenzen (unter 30Hz - 250Hz) werden abgeben.FULL - Alle Frequenzen werden übertragen.HPF - Nur mittlare und hohe Frequenzen (über 40 Hz - 3 KHz) werden übertragon.GZHA 2250XII / GZHA 4120XII CH 3+4.Bel der LPF-Einstellung ist ebenfalls der Highpass (Subsonic) aktiviert.Dies entspricht einem Bandpass Filter von 5 bis 250 HzGZHA 4120XII CH 1+2Der Low Pass Filler ist hier nicht regelbar, sondern bei 80Hz fokiert.
10	Low Pass Regler	Für Subwooster- und Kickwoofarbetrieb -Es werden nur noch Frequenzen von 30 bis 250 Hz wiedergegeben (abhängig von der Regierstellung des LPF Filters). Setzen bis den Filler - Schaller auf "LOW". Justieren Sie die variable LPF Frequenz mit dem Regler auf die gewünschte Frequenz.GZHA 2250XII / GZHA 4120XII CH 3+4.Bel der LPF-Einstellung ist ebenfalls der Highpass (Subsonic) aktiviert.Des entspricht einem Bandpass Filler von 5 bis 250 Hz
11	Phase Shift Regler (GZHA 2250XII / 4120XII)	Dieser Regier erlaubt Ihnen, den Subweilerkanal phosenrichtig an das Frontsystem anzupasson.
12	Remote Control Eingang	Zum Anschluss dos Bass Lautstarkoreglers.
13	Cinch Ausgänge (GZHA 4120XII)	Für den Fullranges Betrieb einer zusätzlichen Endstufe.

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch einige Sekundon nach dem Einschalten dos Radios ein. Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er Überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch wieder ein (ca. 80° C).

Einstellung des Audiopegels

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen
2. Drehen Sie die Laufstärke am Radio auf ungefähr 1/3 der Höchstlaufstärke
3. Stellen Sie am LEVEL- Regler eine angerehme Loulstärke ein

Lautsprecher Anschluss für Trimode Betrieb – Bemerkungen

Der Trimodobetrieb ermöglicht es, einen Suiswooler Mono zu betreiben, während die Hauptausprache in Storobotriebs laufen. Bitte den Wochenschalter auf „Full“ - Stellung bolassen. Benutzon Sie 100 V bipolare Kondensatoren für die Hochpasswechseln, um tiete Frequenzen wegzufühern und Luft- oder Kernspulen mit einem Drahtdurchmesser von mind. 5 mm für die Lowpassweiche, um die hohen Frequenzen zu blockaren.

Die Kondenszior- und Spulenwerte können Sie den der unten stehenden Tabelle entnehmen, die Front- und Roarkanälo des Vorstärkers nehmen diese Worts an. In den folgenden Bilborn werden nur die hinteren linken und rechten Kanäle gezeigt.

Werte für 6dB Passivweiche

Frequenz Spule Kondensator
80 Hz 7,5 mH 470 uF
100 Hz 6,5 mH 330 uF
120 Hz 5,5 mH 370 uF
150 Hz 4 mH 220 uF

Lautsprecheranschlüsse – GZHA 2250XII

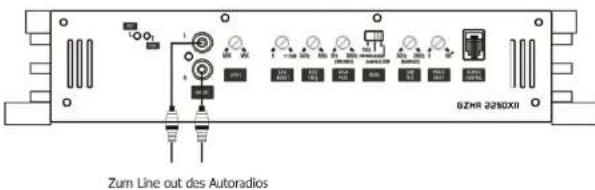

STEREO ANSCHLUSS

Zum Line out des Autoradios SZHR 2250XII

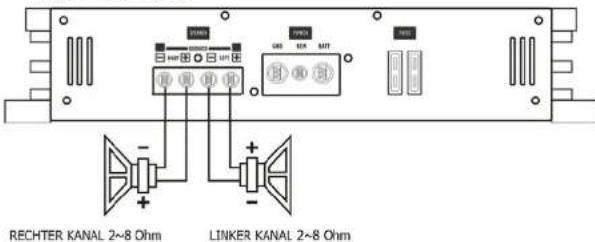

(A) STEREO MODUS

RECHTER KANAL 2~8 Ohm LINKER KANAL 2~8 Ohm

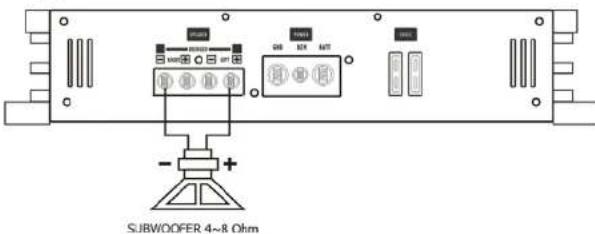

(B) MONO MODUS

GZHR 4120XII zum Input weiterer Verstärker zum Line Out des Autbracios

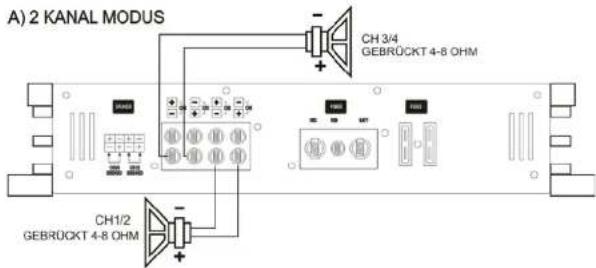

A) 2 KANAL MODUS CH 3/4 GEBRÜCKT 4-8 OHM CH1/2 GEBRÜCKT 4-8 OHM

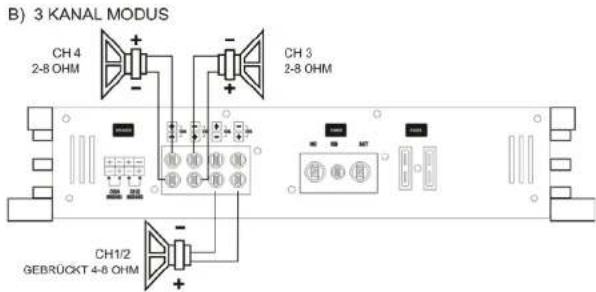

B) 3 KANAL MODUS CH 4 2-8 OHM + - CH 3 2-8 OHM - - CH1/2 GEBRÜCKT 4-8 OHM +

Trimode Betrieb - GZHA 4120XII

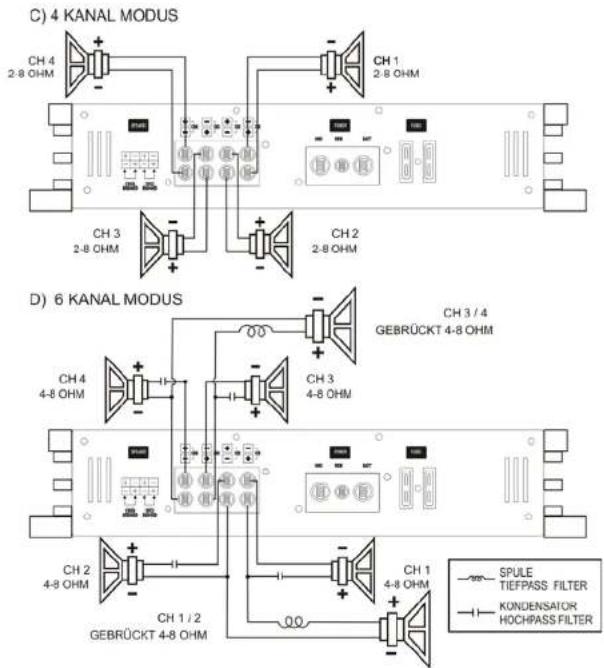

C) 4 KANAL MODUS CH 4 2-8 OHM CH 1 2-8 OHM CH 3 2-8 OHM CH 2 2-8 OHM D) 6 KANAL MODUS CH 4 4-8 OHM CH 3 4-8 OHM CH 3 / 4 GEBRÜCKT 4-8 OHM CH 2 4-8 OHM CH 1 / 2 GEBRÜCKT 4-8 OHM CH 1 4-8 OHM SPULE TIEFPASS FILTER KONDENSATOR HOCHPASS FILTER

Technische Daten

Model GZHA 2250XII GZHA 4120XII
RMS Power @ 4 ΩCEA Standard CEA-2006-A	2 x 150W (1% THD-N)2 x 130W (10% THD-N)	4 x 30W (1% THD-N)4 x 110W (10% THD-N)
RMS Power @ 2 ΩCEA Standard CEA-2006-A	2 x 250W (1% THD-N)2 x 300W (16% THD-N)	4 x 130W (1% THD-N)4 x 160W (10% THD-N)
RMS Power @ 4Ω GebrücktCEA Standard CEA-2006-A	1 x 500W (1% THD-N)1 x 600W (16% THD-N)	2 x 280W (1% THD-N)2 x 320W (10% THD-N)
Dämpfungsfaktor	> 200 > 140
Signal to noise Ratio	> 70 dB > 70 dB
Tiefpass Weiche	30 Hz - 250 Hz	80 Hz{ Kanal 1 & 2 }30 Hz - 250 Hz{ Kanal 3 & 4 }
Hochpass Weiche	5 Hz - 500 Hz	40 Hz - 3 kHz{ Kanal 1 & 2 }5 Hz - 250 Hz{ Kanal 3 & 4 }
Bandpass Weiche	5 Hz - 250 Hz	5 Hz - 250 Hz{ Kanal 3 & 4 }
Subsonic Filter	5 Hz - 500 Hz	5 Hz - 250 Hz{ Kanal 3 & 4 }
Bass boost	0 ~ +12 dB ...
Bass boost Frequenz	30 Hz - 60 Hz ...
Phase shift	0 - 180°	0 - 180°{ Kanal 3 & 4 }
Frequenzgang	10 Hz - 36 kHz(± 1 dB)	10 Hz - 38 kHz(± 1 dB)
Wirkungsgrad @ 4 Ω	- 80 % - 80 %
Eingangsempfindlichkeit	200 mV - 9 V(± 5%)	200 mV - 9 V(± 5%)
Kanaltrennung	50 dB 50 dB
THD	< 0,10 % < 0,10 %
Bass-Pegelfembedienung	√Bei Lowpass Betrieb	√{ Kanal 3 & 4 }
Sicherung	2 x 25A 2 x 25A
AbmessungenB x H x L mm	305 x 62 x 305 305 x 62 x 305
AbmessungenB x H x L inch	12 x 2.44 x 12" 12 x 2.44 x 12"

Wenn irgendetwas nicht funktioniert

Problem Kontrolle Hitre
Kon Ton	Leuchtet die PWR LED?	Sicherung prüfenRemote Kabel prüfen+12 Volt prüfenMasse prüfen
	Leuchtet die PROT LED?	Kurzschluss am LautsprecherGerät überhitztGerät defekt
Verstärker schaltet nicht ein	Keine Stromzufahr	Sicherung prüfen+12Wolt prüfenMasse prüfen
	Keine Spannung am Remotz	Remote am Radio prüfen
Verstärker schaltet bei Lausstärke ob	Lautsprecherimpedanz prüfen	Prüfen Sie, ob der Widersland am LS Terminal von 1 Ohn nicht unterschritten wird
Ton lehlt an einem Kanal	Cinch / Lautsprecherkabel prüfen	Kabel/Stiecker beschädigt
