Type de produit	Amplificateur 2 canaux pour autoradio
Marque	Ground Zero
Modèle	GZHA 2250 X
Puissance RMS @ 4 Ω	2 x 150 W (1% THD) / 2 x 190 W (10% THD)
Puissance RMS @ 2 Ω	2 x 250 W (1% THD) / 2 x 300 W (16% THD)
Puissance RMS pontée @ 4 Ω	1 x 500 W (1% THD) / 1 x 600 W (18% THD)
Facteur d'amortissement	> 200
Rapport signal/bruit	> 70 dB
Réponse en fréquence	10 Hz - 36 kHz (±1.1 dB)
Filtre passe-bas (LPF)	30 Hz - 250 Hz
Filtre passe-haut (HPF)	5 Hz - 500 Hz
Filtre subsonic	5 Hz - 500 Hz
Bass Boost	0 à +12 dB, fréquence 30-80 Hz
Déphasage (Phase Shift)	0-180°
Sensibilité d'entrée	200 mV - 9 V (±5%)
Séparation des canaux	50 dB
Distorsion harmonique (THD)	< 0.10%
Fusible	2 x 25 A
Dimensions (L x H x P)	305 x 62 x 355 mm
Alimentation	12 V DC (batterie véhicule)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Protection contre la surchauffe, le court-circuit et la surcharge. Voyant de protection (rouge).
Fonctions principales	Alimentation MOSFET, soft start, télécommande de basses, filtres actifs, mode trimode, entrée haut niveau.

FOIRE AUX QUESTIONS - GZHA 2250 X Ground Zero

Comment brancher l'amplificateur GZHA 2250 X ?

Débranchez d'abord la batterie du véhicule. Connectez le câble d'alimentation +12V à la borne BATT, le câble de masse à la borne GND, et le fil remote à la borne REM. Utilisez des câbles de section minimale 16 mm² pour l'alimentation et la masse. Pour les haut-parleurs, utilisez du câble 2 x 1,5 mm² minimum.

Que signifie le voyant de protection (rouge) sur l'amplificateur ?

Le voyant rouge indique une protection activée. Cela peut être dû à une surchauffe, un court-circuit des haut-parleurs, ou une impédance trop basse. Vérifiez les connexions des haut-parleurs et l'impédance (minimum 4 Ω par canal). Laissez l'amplificateur refroidir avant de le réutiliser.

Comment régler le gain de l'amplificateur ?

Tournez le régulateur INPUT LEVEL sur MIN. Augmentez le volume de l'autoradio aux 2/3 du maximum. Puis tournez progressivement le régulateur jusqu'à obtenir un niveau sonore agréable sans distorsion. Un réglage trop élevé peut endommager les haut-parleurs.

Comment utiliser le filtre passe-bas (LPF) sur le GZHA 2250 X ?

Placez le commutateur de mode sur LPF. Utilisez le régulateur LPF pour choisir la fréquence de coupure entre 30 et 250 Hz. Cela laisse passer seulement les fréquences basses, idéal pour un subwoofer. Attention : si le LPF est activé, le filtre subsonic (5-250 Hz) est également actif.

Comment activer le bass boost sur le GZHA 2250 X ?

Utilisez le commutateur Bass Boost pour choisir l'amplification de 0 à +12 dB. Réglez la fréquence du boost avec le potentiomètre dédié entre 30 et 80 Hz. Un boost excessif peut endommager les haut-parleurs, utilisez-le avec précaution.

Quelle impédance de haut-parleurs puis-je utiliser avec cet amplificateur ?

L'amplificateur est stable en stéréo sur 4 Ω et 2 Ω. En ponté (mono), utilisez une impédance de 4 Ω minimum. Ne descendez pas en dessous de 2 Ω par canal en stéréo pour éviter une surchauffe ou une protection.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez d'abord les fusibles (2 x 25 A). Assurez-vous que la tension +12V et la masse sont correctement connectées. Le signal REMOTE (fil bleu) doit recevoir un +12V de l'autoradio. Si tout est correct, l'amplificateur devrait s'allumer après quelques secondes.

Comment nettoyer l'amplificateur GZHA 2250 X ?

Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez jamais de produits chimiques ou d'eau, car ils pourraient endommager les circuits. Assurez-vous que l'appareil est éteint avant le nettoyage.

Puis-je utiliser le mode trimode avec cet amplificateur ?

Oui, le mode trimode permet de faire fonctionner un subwoofer en mono tout en conservant les haut-parleurs principaux en stéréo. Placez le commutateur de mode sur FULL. Utilisez un condensateur bipolaire 100 V et une bobine selon les valeurs indiquées dans la notice pour le filtrage passif.

Quelle est la garantie du produit Ground Zero ?

La garantie est conforme aux droits légaux. Elle ne s'applique pas en cas de mauvaise alimentation, surpuissance, accident, installation non conforme ou utilisation en compétition SPL. Le produit doit être retourné dans son emballage d'origine avec le reçu ou la facture indiquant le défaut.

MODE D'EMPLOI GZHA 2250 X Ground Zero

La garantie est conforme aux droits légaux. Un retour ou produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas aplicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP Subwoofer). Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GMBH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplifier

Owner's Manual

HYDROGEN

GZHA 2250XII

GZHA 4120XII

GROUND ZERO

MOBILE ENTERTAINMENT

PLEASE READ BEFORE INSTALLATION

La garantie est conforme aux droits légaux. Un retour ou produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas aplicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP Subwoofer). Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GMBH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

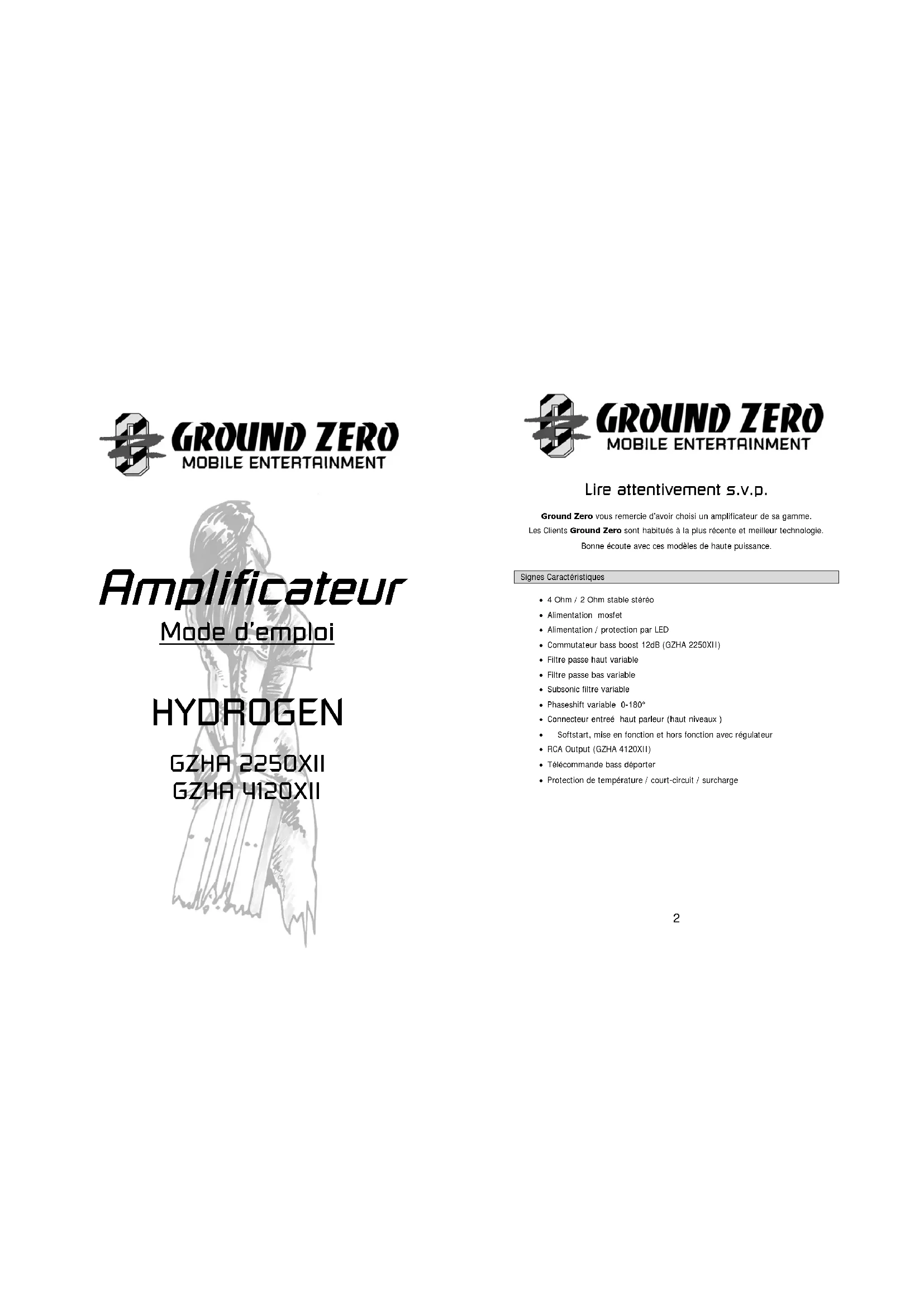

Amplificateur

Mode d'emploi

HYDROGEN

GZHA 2250XII

GZHA 4120XII

GROUND ZERO

MOBILE ENTERTAINMENT

Lire attentivement s.v.p.

Ground Zero vous remercie d'avoir choisi un amplificateur de sa gamme.

Les Clients Ground Zero sont habitués à la plus récente et meilleur technologie.

Bonne écoute avec ces modèles de haute puissance.

Signes Caractéristiques

• 4 Ohm / 2 Ohm stable stéréo
- Alimentation mosfet
• Alimentation / protection par LED
• Commutateur bass boost 12dB (GZHA 2250XII)
- Filtre passe haut variable
- Filtre passe bas variable
- Subsonic filtre variable
- Phaseshift variable 0-180°
- Connecteur entree haut parleur (haut niveaux)
- Softstart, mise en fonction et hors fonction avec régulateur
• RCA Output (GZHA 4120XII)
• Télécommande bass déporter
• Protection de température / court-circuit / surcharge

Introduction amplificateur Hydrogen

Ces amplificateurs contribuent en raison de sa technique de circuit moderne et un très haut rendement de son installation à une expérience de son impressionnant. Par la plus nouvelle technique de circuit dans l'alimentation et dans le traitement du signal, il est possible d'attaindre de très grands résultats. Le courant étant à la disposition suivante.

Matériel et Outillage nécessaires à l'installation :

• Toumevis à croix
• Perceuse, mèche à mélaux 3 mm
- Vis de fixation
• Câble d'alimentation min. 16 mm²
• Câble de masse min 16 mm³
• Câble haut-parleurs min. 2 x 1,5 mm²

Attention s.v.p. !

• Débrancher la batterie du véhicule avant l'installation ( Ces instructions font référence dans l'AUTOMOBILE!)
• Ne pas peroer dans le réservoir, la canalisation freine ou autres pièces importantes du véhicule.
• Ne jamais passer les câbles sur un bord tranchant. Il est conseillé de mettre un condensateur de min 1 Farad entre la batterie et l'amplificateur.

Mise en garde I

Le système audio de hauts performance peut reproduire, dans les véhicules, une intensité sonoro somblable à un concert « LIVE ». Une durée extrême de musique peut provoquer la perte de l'audition ou une diminution de celle ci. L'écoute de musique : à haut volume, en roulant, peut provoquer une diminution de l'attention. Dans votre intérêt et votre sécurité, nous vous conseillons d'écouter la musique avec un volume réduit en conduisant.

Planification:

Avant l'installation ces quelques points sont à prendre en considération

a) Attention au choix de l'omplacement du montage, une circulation d'air est nécessaire pour un bon fonctionnement des appareils.
b) Il est conseillé d'utiliser les sorties Pré-Ampi (RCA) de votre autoradio, si celle ci est munie.

Installation de l'amplificateur :

a) Chisissez l'emplacement idéal pour que le câblage soit posé sans difficulté avec un espace suffisamment pour une circulation d'air et un refroidissement constant.
b) Utiliser l'amplificateur comme modèle pour marquer l'emplacement du montage. Retirer l'amplificateur et porcer 4 trous. Fixer l'amplificateur à l'aide des vis prévues à cet effet.

Mise en garde:

Montez ce système de façon à ce que les raccordements électroniques soient protégées d'éventuelles déteriorations.

Los câbles électriques +12V DC côté batterie doivent être protogés et pronzé garde à ce que la Radio et/ou autres appareils solient éteinte lors du branchement.

S'il est nécessaire de renouveler le fusible d'un appareil utilisez seulement ceux de même unité de tension. N'utilisez pas de fusible avec unité de tension différente à celle utilisée, cela pourrait provasquer des dominages que la garantie ne pourra couvrir.

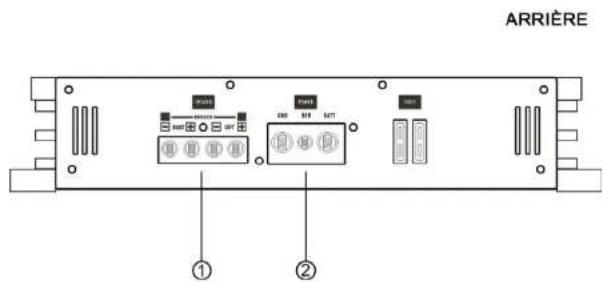

Connexion et réglages - GZHA 2250XII

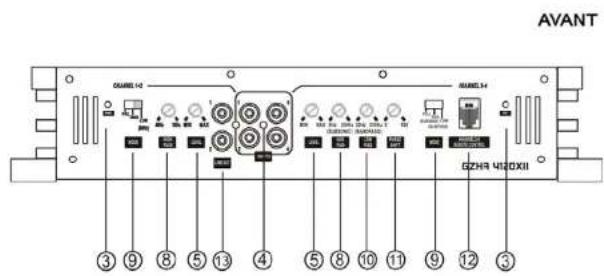

Connexion et réglages - GZHA 4120XII

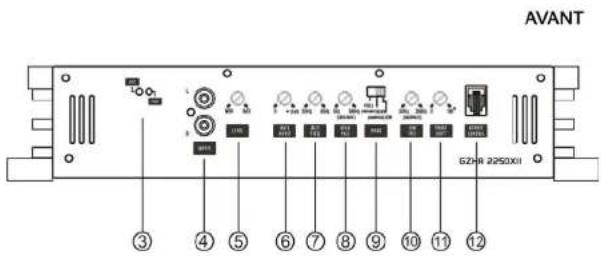

Fonction et réglages

1	Raccordement haut-parleur Entrée des Branchomont Hau t-Parleur
2	Alimentation	SND -> Entrée MassoREM -> Entrée RemoteBATT -> +12 Voit
3	Indicateur d'état	BLEU - OKROUGET - PROTECTION

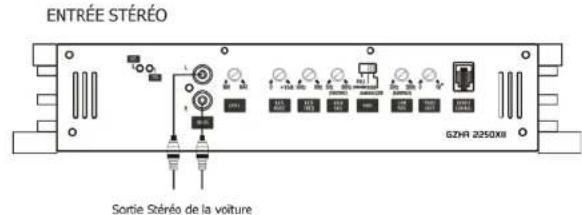

4	Entrée RCA	A pas raccords, vous connectez la RCA. Pour éviter des Pertes de Son, utiliser, c'il vous plaît, des RCA de haute qualité.
5	Réglage du Gain d'entrée	Avec se régulateur on règle la sensibilité d'entrée.
6	Réglage du Bass Boost (GZHA 2250XII)	Avec le Commutateur on règles le Bass Boost 0 à +12 dB.
7	Réglage de la Freqrence de Bass (GZHA 2250XII)	Avec le régulateur on règle la fréquence de coupure de 30 à 80 Hz.
8	Réglage de la fréquence Pass Haut (Subsonic sur GZHA 2250XII et CH 3+4 GZHA 4120XII)	Metlez le filtre - au commutateur sur "HIGH". Réglze la fréquence de passage HPF variable avec le régulateur sur la fréquence souhaillée, toutes los fréquences contro 5 - 3000 hertz
9	Mode sélection	Réglize lo switch sur l'application chest. LPF - Seulomont dos fréquences de Basse (moins de 30 hertz - 250 hertz) passeront.FULL - toutes los fréquences Passo .HPF - Seuloment les fréquences moyennes et hautes (plus de 40 hertz - 3 kHz) Passer.GZHA 2250 XII / GZHA 4120 XII CH 3+4 : si le LPF est activé également d'Highpass (Subsonic). Cela correspond à un filtre de 5 à 250 hertzGZHA 4120 XII CH 1+2 . ie Low pass n'est pas réglable ici, mais est fixe à 80 hertz.
10	Réglage Low Pass	Pour Subwoofer-et Kickwofter - seulement des fréquances de 30 à 250 hertz sont rendues dépendant de la position du régulateur du filtre LPF. Metlez le filtre sur "LOW". Réglize la fréquence LPF variable avec le régulateur sur la fréquence souhaillée.GZHA 2250XII / GZHA 4120XII CH 3+4:Si la position LPF est activé d'High pass (Subsonic). Cela correspond à un passeport de filtrage de 5 à 250 hertz
11	Réglage de la Phase (GZHA 2250XII / 4120XII)	Ce régulateur / le commutateur vous permet d'adapter le Subwoteler garreclement en phase au système avant .
12	Remote Control entrée	Télécommando à raccordor à L'Ampli du puissance.

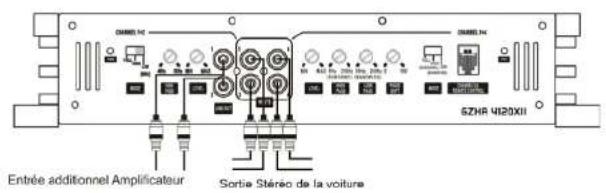

13	Sortie RCA (GZHA 4120XII)	Sortie Full Rango pour un ampli supplémentaire.

Mise en marche de l'amplificateur

L'amplificateur s'allume automatiquement quelques secondes après la mise en marche de la Radio. Attention, votre Amplificateur s'éteint automatique mont lors de surchauffe, mais se remet en marche dès refroidissement

Réglage de l'échelle Audio/ Sensibilité

Etape 1 Régulateur "INPUT LEVEL" 2 avec rotation sur la gauche, positionner sur MIN Etape 2 Augmenter le Volume de la Radio sur 2/3 du volume maximum Etape 3 Positionner maintenant le Régulateur "INPUT LEVEL" sur un niveau de son agréable à entendre

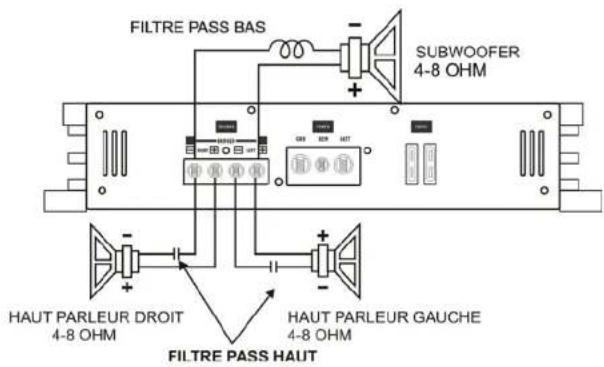

Haut-parleur raccordement pour le Mode Trimode

Le Trimode permel de faire joué un Subwoofer Mono pendant que les haut parleur principaux joue en stéréo. Laisser, s'il vous plaît, le commutateur sur la position Full. Utilisez un condensateurs bipalare de 100V, le mettre au plus près de la baines principales avec un diamètre de fil de minimum. 1 millimètre pour le Lowpass pour bloquer les hauts fréquonos.

Vous pouvez refirrer les valeurs de condensateur et de bobine du tableau se trouvant en bas, ces valeurs acceptent la sortie avant ou arrière de l'amplificateur. Dans les images suivantes, seulement les canaux arrières gauches et justes droits sont montrés.

Valeurs pour 6dB Filtrage passif

Frequency	Bobine condensateur
80 Hz	7,5 mH	470 uF
100 Hz	6,5 mH	330 uF
120 Hz	5,5 mH	370 uF
150 Hz	4 mH	220 uF

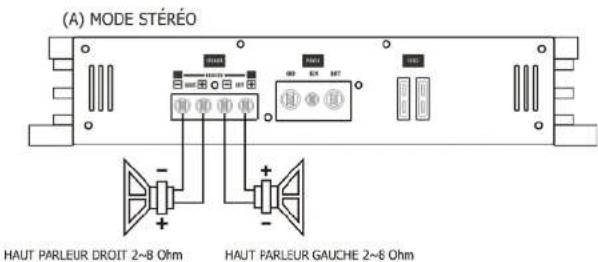

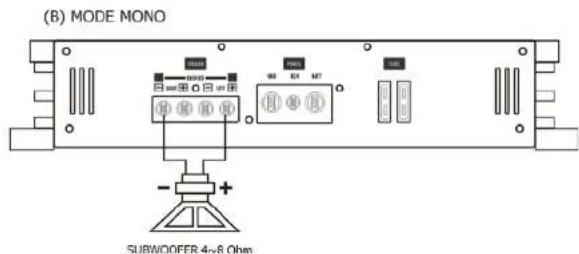

Branchement des Haut Parleurs - GZHA 2250XII

Trimode fonction - GZHA 2250XII

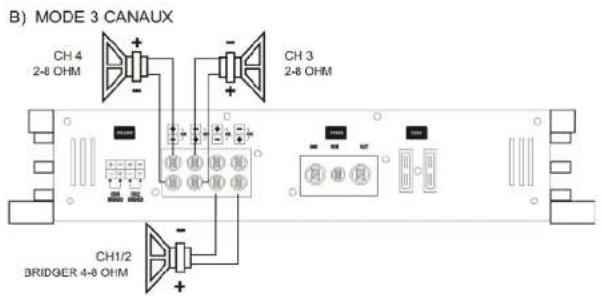

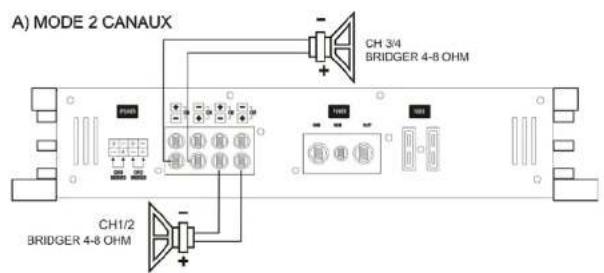

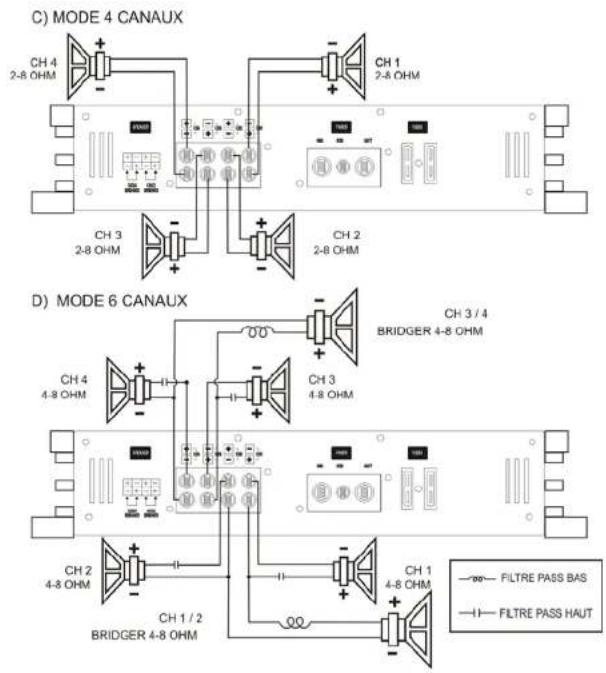

Branchement des Haut Parleurs - GZHA 4120XII

Trimode fonction - GZHA 4120XII

Données Techniques

Model GZHA 2250XII GZHA 4120XII
RMS Power @ 4 ΩCEA Standard CEA-2006-A	2 x 150W (1%, THD-N)2 x 190W (10% THD-N)	4 x 30W (1%, THD-N)4 x 110W (10% THD-N)
RMS Power @ 2 ΩCEA Standard CEA-2006-A	2 x 250W (1%, THD-N)2 x 300W (16% THD-N)	4 x 130W (1%, THD-N)4 x 160W (16% THD-N)
RMS Power @ 4Ω PonterCEA Standard CEA-2006-A	1 x 500W (1%, THD-N)1 x 600W (18% THD-N)	2 x 250W (1%, THD-N)2 x 320W (10% THD-N)
Damping facteur	> 200 > 140
Signal to noise Ratio	> 70 dB > 70 dB
Filtre passe bas	30 Hz - 250 Hz	80 Hz( Canal 1 & 2 )30 Hz - 250 Hz( Canal 3 & 4 )
Filtre passe haut	5 Hz - 500 Hz	40 Hz - 3 kHz( Canal 1 & 2 )5 Hz - 250 Hz( Canal 3 & 4 )
Bandpass	5 Hz - 250 Hz	5 Hz - 250 Hz( Canal 3 & 4 )
Filtre subsonic	5 Hz - 500 Hz	5 Hz - 250 Hz( Canal 3 & 4 )
Bass boost	0 ~ +12 dB ---
Bass boost fréquence	30 Hz - 80 Hz ---
Phase shift	0 - 180°	0 - 180°( Canal 3 & 4 )
Courbe de fréquence	10 Hz - 36 KHz(1.1 dB)	10 Hz - 38 KHz(1.1 dB)
Efficaciter @ 4 Ω	- 80 % - 80 %
Sensibilité d'entrer	200 mV - 9 V(± 5%)	200 mV - 9 V(± 5%)
Séparation de canal	50 dB 50 dB
THD	< 0,10 % < 0,10 %
Bass télécommande	√Operation Lowpass	√( Canal 3 & 4 )
Fusible	2 x 25A 2 x 25A
Dimensionlargeur x hauteur x longueur mm	305 x 62 x 355 305 x 62 x 305
Dimensionlargeur x hauteur x longueur inch	12 x 2.44 x 12" 12 x 2.44 x 12"

En cas de on fonctionnement

Problèmes Contrôle		Aide
Pas de son	Voyant PWR allums?	Vérifier le fusible, Contrôler le Câbio REMOTE, Contrôler le-12Volt. et la masse
	Voyant PROTECTION est allumée Court d'oult des Hau parleurs, ampli surchauffée ou défecteurs
Ampli se met Pas en marche	Pas d'alimentation	Vérifier le + 12 volt. la masse, le fusible
Ampli se met en PROTECTION a haute Volumes	Vérifier l' Impédance des Haut-parleurs	Vérifier si l' Impédance sur les connecteurs de s haut-parleurs n'est pas en dessous de 4Ω
Pas de son sur 1 census	Vérifier câble RCA et ou câble Haut-parleurs	Câble ou prise (RCA) défecteurs

La garantie est conforme aux droits légaux. Un retour ou produit défectueux doit être dans son Emballage d'origine sur présentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas apollicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).
