KÄYTTÖOHJE GZHA 2250 X Ground Zero

Ole hyvä ja lue tämä käyttöohje ennen asennusta!

Kiitoksia että valitsit Ground Zero vahvistimen.

Lukemalla tämän käyttöohjeen varmistat että saat vahvistimesta kaiken sen

tarjoaman suorituskyvyn lisäksi pitkiä nautinnollisia hetkiä musiikin parissa.

Ominaisuudet

• 4 Ohm / 2 Ohm vakaa stereona
• P.W.M. Mosfet virtalähde
• Virta- ja suojausmerkkivalot
• Saädettävä 12dB bassonkorostus (GZHA 2250XII)
• Säädettävä ylipäästösuodin
- Säädettävä alipäästösuodin
• Säädettävä subsonic-suodin
• Säädettävä vaiheenkääntö 0 \~ 180°
• Säädettävä sisääntulon herkkyys
• Käynnistysviive
• RCA ulostulot (GZHA 4120XII)
• Kaukosäädin
• Lämpö / oikosulku / ylikuormitussuojat

Hydrogen vahvistimet

Koska vahvistimet omaavat state-of-the-art teknologaa ja korkcan hyötysuhteen, nämä vahvistimet auttavat saamaan järjestelmästasi kalken potentiaalin irti. Moderni piinteknologia virtalahtcessä solä signaaliticlla mandollistaa korkcan suorituskyvyn.

Työkalut ja tarvikkeet mitä tarvitset vahvistimen asennukseen

• Ruuvimeisseli
• Porakone, 3 mm / 0.12" poranterä
  • Kinnibysruuvit
  • Virtajonto min. 16 mm² / 5 AWG
  • Maadoltusjoonto min. 16 mm ^2 / 5 AWG
  • Kaiutinjohto min. 2 x 1,5 mm² / 15 AWG

HUOM!

• Varmuuden vucksi on hyva imoittaa auton akun maakaapeli ennen valvistimen virtalittimien kytkontöja. (Katso auton käyttöoppaasta tarkcmmat tikdot).
• Käytä varolvalsuutta poratessasi mahdollisä reikää auton tavaratlassa. Politoalne- ja jamuputket saattavat vaurioitua reikää poratessasi – lämä voi auheuttaa vakavia turvallisuusriskejä.
• Älä koskaan vedä johloja terävien kulmien ja reuncjen yli. On sussilellavaa kaytlää min. 1 faradin kondensaattoria takaamaan vahvlstimen vakaamman jännittocn saannin.

VAROITUS!

Tehokkaat autohiljärjestelmät ovat kykeneviä tuotlamaa Live-konsertilasisiia äinenpainiia. Jalkuva allistuminen korkeille äinenpainielle saatzaa vaurioittaa kuuloasi pysyvästi. Myöskin korkee kounteluvoimakkuus saatzaa estää sinua kuulemasta ajoneuvon ulkopuoliaa ääniä kuten; lorvien ja hältysajoneuvojen sireeniä.

Järjestelmän suunnittelu

a. Ennen ascennuksen aloittamista, harkitse scursavaa:
b
c. Jos harkitset järjestelmän laajentamista tulevalsuudessa, varmista että tilaa on rittävästi, ja vaatimukset jäähdytykselle täyttyvät myös tulevalsuudessa laitteiden määrän lisääntyessä.

Vahvistimen asentamisesta

a. Valilse sogiva asennuspaikka, johon saat johdotuksen
ja jossa on riittävästi tilaa ilmankierolle sekä jaähdytykselle.
b. Käytä vahvistinta mallina kun merkkaat kiinnitysreiät.

Varoitus

Vailtse asennuspalkka siten että kalkki jondot ovat suojassa teräviltä kulimlita, lämmõltä tai multa vaurolloislita olosuhtelta. Virtakaapeli tulee sucjata päävirtasulakkeella mahdollisimman laheltä akkua. Varmista että ohjelmalähteesi ja kalkki muut järjestelmän laitteet ovat pois päätä kytkentöjä tehdessäsi.

Jos sinun täytyy valhtaa sulakc, korvaa se alnoastaan alkuperäisen kokolsella sulakkoclla. Eri kokolsen tai tyyppisen sulakkcon käyttö voi vahingoltaa laittelstoasi, mikä ei kuulu takuun pliriln.

Kytkimet ja toiminnot - GZHA 2250XII

FRONT

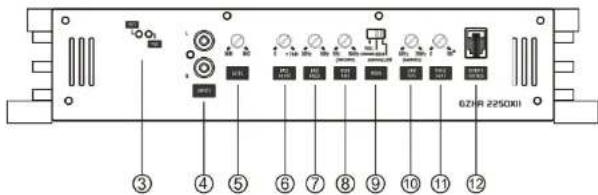

62H 2250X1 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬

Kytkimet ja toiminnot - GZHA 4120XII

FRONT

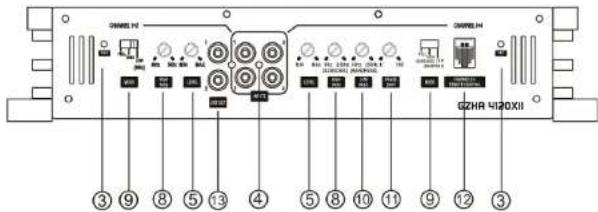

G2HR 4120XII ③⑨⑧⑤⑬④⑤①①③④⑤⑧⑩⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳⑺⑳⑰⑱⑲⑳⑺⑳⑯⑰⑱⑲⑳⑮⑯⑰⑱⑲⑳⑮⑯⑰⑱⑲⑳⑮⑯⑰⑱⑲⑳⑮⑯⑰⑱⑲⑳⑮⑯⑰⑱⑲⑳⑮⑯⑰⑱⑲⑳⑮⑯⑰⑱⑲⑳⑮⑯⑰⑱⑲⑳⑮⑯⑱⑲⑳

REAR

Kytkimet ja toiminnot

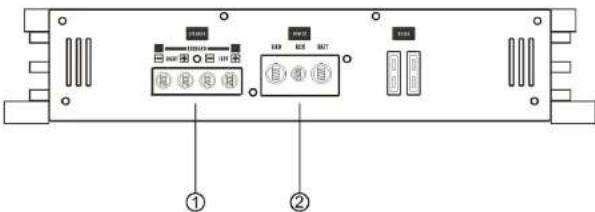

1	Kaiutinnäittimet Kalutinjohdot
2	Virtaliittimet	GND -> MaadottusREM -> HerstovirtaBATT -> +12 Voittla
3	Merkkivalot	BLUE - OKRED - Error
4	Signaalillittimet (RCA)	Signaalikapellit.Hainildiden vältämisoksi, käytä hyvilaautuisia RCA-johtoja.
5	Sisiäntulotason säätö	Tällä säätimellä säätät sisäintulotason sogliaksi.
6	Bassontason säädin(GZHA 2250XII)	Bassontason säätön portaattomalla korostuksella 0 +12 dB.
7	Bassonkorostuksenkeskitaajuuden säädin(GZHA 2250XII)	Bassonkorostuksen keskitasjuuden säätön taejuusalueella 30-80 Hz.
8	Ylipäästösuodin(Subsonic GZHA 2250XII ja kan 3+4 GZHA 4120XII)	Aseta kytkin „HIGH“ asentoon.Saida portastoun ylipästanjakotaajuus halutulle taquudelle. Kaikki tasjuudet valilla 5 ja 3000 Hz toiduvat.
9	Mode kytkin	Saida jakosustimen kytkin haluttuun asentoon.LPF - Alnoastaan bassotaajuudet (alle 30Hz - 250Hz) toistuvat.FULL - Kalkidi tasjuudet toistuvat.HPF - Alnoastaan keskii ja korkrot tasjuudet (yli 40 Hz - 3 KHz) toistuvat.GZHA 2250XII / GZHA 4120XII kan 3+4:At LPF adjustment, myös ylipästösuodin (Subsonic) on aktilvinon.Tämä vastaa karistanpaistösuodinta aluocella 5 – 250 Hz,GZHA 4120XII kan 1+2Allpäästösuodin el ole säädettävä. Jakotaajuus on kilintoä 80 Hz.
10	Allpäästösuodin	Subwoofer ja Kickbasso käytössi -Alnoestaan tasjuudet 30 Hz - 250 Hz toistuvat (rilupuen LPF suodimen säätimen asemincala). Aseta kytkin asentoon „LOW“ ja säädä halutiujakotaajuus.GZHA 2250XII / GZHA 4120XII CH 3+4:Kayleitässsa allpäästösuodinta, myös ylipästösuodin (Subsonic) on käytössä.Tämä vastaa kaistanpaästösuodinta aluocella 5 – 250 Hz.
11	Vaiheenkääntökytkin(GZHA 2250XII / 4120XII)	Tämä kytdin mahdollistaa subwoofer kanevan vaiheen sovitamisen yhitenäseksi muun kalutinjärjeselmän kanssa.
12	Kaukosäätimen liitäntä	Lütön bassontasonkaukosaoadolle.
13	RCA-ulostulo(GZHA 4120XII)	Liitäria lisävahvystimelle.

Vahvistimen käynnistys

Kun laitat ohjelmalähteen päälle vahvistin käynnisbyy automaattisedt.

Huomaa: Vahvistin kytkcytyy tilapäisesti pois päalta, mikali sen lämpötila nousso liian kuumaksi. Lämpötilan laskettua normaalksi vahvistin käynnistyy jälicon automaattisesti. (noin 80°).

Sisääntulon säätö

1. LEVEL (Min/Max): Käännä säädin täysin MIN asentoon
2. Käännä äänenvoimakkuussäädin asentoon kaksi kolmasosaa maksimivoimakkuudesta.
3. Siāda LEVEL-saistimestā tasoa lisāi sihen saakka kunnes āāni kuulostza viela puhtsalle.

Käyttö Trimode-tilassa - huomioita

TRI MCDE käyttö mahdollistaa subwooferin monokaytön, pääkanavien tolistacssa strocena. Jätä jakosuotimen kydkin asciento "Full".

Käytä 100 voltin, kondensaattoria yipäästösuotimena suodattaaksesi pois matalat taajuudet ja ilma-tai routasydänkeloja allpäästösuodmello suodattaaksesi pois korkcat taajuudet.

Kondensaattoreiden ja kelojen arvot löydät alla olevasta taulukosta. Tässä vahvistimessa on ctu ja takakanavissa tama kytkenta mahdollisuus. Ainoastaan vasen ja cikea takakanava on näytetty oheisessa esimeriki kuvassa.

Taajuus Kela Kondensaattori
80 Hz 7,5 mH	470 uF
100 Hz 6,5 mH	330 uF
120 Hz 5,5 mH	370 uF
150 Hz 4 mH	220 uF

Arvot 6dB passiivijakosuotimelle

Kaiuttimien kytkentä – GZHA 2250XII

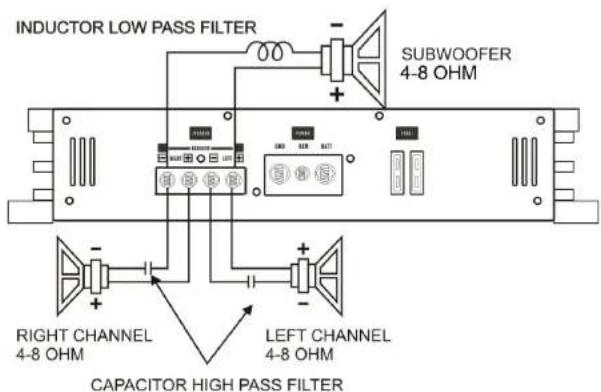

Trimode käyttö - GZHA 2250XII

INDUCTOR LOW PASS FILTER SUBWOOFER 4-8 OHM RIGHT CHANNEL 4-8 OHM LEFT CHANNEL 4-8 OHM CAPACITOR HIGH PASS FILTER

Kaiuttimien kytkentä – GZHA 4120XII

Trimode käyttö – GZHA 4120XII

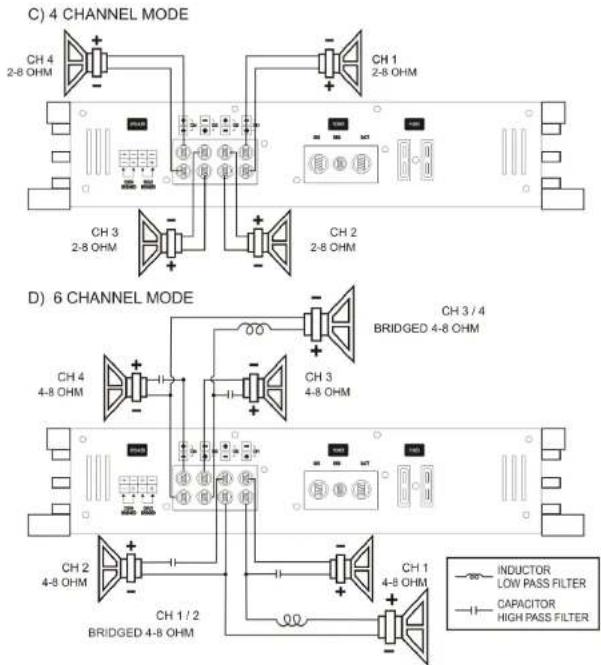

C) 4 CHANNEL MODE CH 4 2-8 OHM + - CH 1 2-8 OHM + - CH 3 2-8 OHM + - CH 2 2-8 OHM + - D) 6 CHANNEL MODE CH 4 4-8 OHM + - CH 3 4-8 OHM + - CH 3 / 4 BRIDGED 4-8 OHM + - CH 2 4-8 OHM + - CH 1 / 2 BRIDGED 4-8 OHM + - CH 1 4-8 OHM + - INDUCTOR LOW PASS FILTER CAPACITOR HIGH PASS FILTER

Tekniset tiedot

Malli GZHA 2250XII GZHA 41	20XII
RMS Teho @ 4 ΩCEA Standard CEA-2006-A	2 x 150W (1% THD+N)2 x 190W (19% THD+N)	4 x 90W (1% THD(N)4 x 110W (30% THD+N)
RMS Teho @ 2 ΩCEA Standard CEA-2006-A	2 x 250W (1% THD+N)2 x 300W (10% THD+N)	4 x 130W (1% THD(N)4 x 160W (30% THD+N)
RMS Teho @ 4Ω SillattuCEA Standard CEA-2006-A	1 x 500W (1% THD+N)1 x 600W (30% THD+N)	2 x 260W (1% THD(N)2 x 320W (30% THD+N)
Valmennuskerroln	> 200 > 140
Häiriöetäisyys	> 70 dB > 70 dB
Alipäästösuodin	30 Hz – 250 Hz	80 Hz( Kanavat 1 & 2 )30 Hz – 250 Hz( Kanavat 3 & 4 )
Ylipäästösuodin	5 Hz – 500 Hz	40 Hz – 3 kHz( Kanavat 1 & 2 )5 Hz – 250 Hz( Kanavat 3 & 4 )
Kaistanpäästösuodin	5 Hz – 250 Hz	5 Hz – 250 Hz( Kanavat 3 & 4 )
Subsonic suodin	5 Hz – 500 Hz	5 Hz – 250 Hz( Kanavat 3 & 4 )
Basson korostus	0 ~ +12 dB ...
Basson korostuksen taajuus	30 Hz ~ 80 Hz ...
Vaiheenkääntö	0 – 180°	0 – 180°( Kanava 3 & 4 )
Taajuusvaste	10 Hz – 38 kHz(± 1 dB)	10 Hz – 38 kHz(± 1 dB)
Hyötysuhde @ 4 Ω	~ 80 % ~ 80 %
Sissäntulo herkkyys	200 mV – 9 V(± 5%)	200 mV – 9 V(± 5%)
Kanavaerotus	50 dB 50 dB
THD särö	< 0,10 % < 0,10 %
Basson kukosäädin	√Alipäästöblassa	√( Kanavat 3 & 4 )
Sulake	2 x 25A 2 x 25A
MitatW x H x L mm	305 x 62 x 305 305 x 62 x 305
MitatW x H x L inch	12 x 2.44 x 12" 12 x 2.44 x 12"

Ongelman ratkaisu

Kuvaus Tarkastuskohtcet Toimenpide
El ääntä	Palaoko POWER LED merkkövalo?	Tarkesta vänvistimen sulakkost.Tarkasta onko herätcvirtajohto kytketty.Tarkista signaalikaapelit.Tarkasta kytkimen ascnnot.Tarkasta ohjelmaläntoen äänenvolmakkuussäätinen asento.
	Palaoko diagnostikka LED valo?	Tarkasta ettälvät kaitutinjohcot ole oikosulussa tai vahvistin ylikuumentunut.
Vahvistin ei käynnisty	Tulocko vahvistimilo virta?	Tarkasta virtajohdotus.
	Tulecko vahvistimelle heratevirta?	Tarkasta ohjelmalähteen kytkennat.
El ääntä yksittäisestä kaiutinlähdöstä	Onko vilkaa kaitutinjohdotuksessa?	Tarkasta että kaitutinjohoot ovat kytketty ja että ne ekvät ole oiknosulussa.
	Onko vilkaa signaalikaapcleissa?	Käinnä vascn ja oikoa RCA jphto selvittääksesl onko vilka ennen vahvistinta.
Vahvistin kytkeytyy pois päältä keskimääräiseilä / korkealla volmakkuudella	Onko väärä kaitutinkuorman impedenssä?	Varmistu että kaitutinkuorman impedenssi on suositellun kaitalnon.
Protection LED valo palaa	Onko vahvistin yikuumentunut?	Vähennä äänenvolmakcuutta
	Onko kaitutinjohdot oikosulussa?	Tarkaste kaitutinjohlojen kytkennät ja erinsteet

Rajoltettu takuu. Viallinen tuote taytry palauttaa alkuperäisessa pakkauksessaan. Ole hyvä ja liitä kopio alkuperäisesta ostokuitista sekä yksityiskohtainen vikakuvaus. Ylikuormituksesta ja tuotteen väärinkäytöstä (oikosulut, yms.) aiheutuneet viat elvät kaulu takuun pilrilin.

Pidätämme olkeuden tehdä tarvittavla muutoksia tai parannuksia tuotteeseen ilman ennakkoilmoitusta asialkaaile.
