GZIA 1.600HPX - Autoradio Ground Zero - Ilmainen käyttöohje ja opas

Tuotetyyppi	1-kanavainen luokan A/B auton äänenvahvistin
Brändi	Ground Zero
Malli	GZIA 1.600HPX
RMS-teho 4 ohmissa (1% THD+N)	1 x 230 wattia
RMS-teho 2 ohmissa (1% THD+N)	1 x 400 wattia
RMS-teho 1 ohmissa (1% THD+N)	1 x 600 wattia
Maksimiteho 1 ohmissa (10% THD+N)	1 x 700 wattia
Vaimennuskerroin	>150
Signaali-kohinasuhde	>80 dB
Alipäästösuodatin	30–250 Hz (säädettävä)
Basson tehostus	0–12 dB @ 45 Hz
Taajuusvaste	10 Hz–30 kHz
Tulon herkkyys	200 mV–6 V
Basson kaukosäädin	Sisältyy
Automaattinen käynnistys korkeataso tulolla	Kyllä
Suojapiirit	Lämpö, oikosulku, ylikuormitus
Virran merkkivalo	Vihreä (OK), punainen (virhe)
Sulakkeen arvo	2 x 30A
Mitat (L x K x S)	333 x 213 x 50 mm (13.11 x 8.39 x 1.97 in)
Virtalähde	12V DC (negatiivinen maa)
Suositeltu virtajohto	Vähintään 10 mm² (AWG 7)
Huolto	Puhdista kuivalla liinalla; vältä kosteutta
Turvallisuus	Irrota akku ennen asennusta; sulake akun puolella
Takuu	Rajoitettu takuu, palauta alkuperäispakkauksessa laskun kanssa

Usein kysytyt kysymykset - GZIA 1.600HPX Ground Zero

Mikä on GZIA 1.600HPX:n RMS-teho 1 ohmissa?

RMS-teho 1 ohmissa on 600 wattia 1 % THD+N:llä.

Onko tässä vahvistimessa basson tehostustoiminto?

Kyllä, siinä on basson tehostus, säädettävissä 0–12 dB @ 45 Hz.

Voinko käyttää korkeataso kaiutintuloja RCA:n sijaan?

Kyllä, vahvistin tukee korkeataso tuloja automaattisella käynnistyksellä. Älä käytä sekä RCA- että korkeataso tuloja samanaikaisesti.

Mikä on suositeltu virtajohdon paksuus?

Käytä vähintään 10 mm² (noin AWG 7) virtajohtoa ja samankokoista maajohtoa.

Miten liitän etäkäynnistysjohdon?

Liitä REM-liitin pääyksikön etälähtöön. Jos käytät korkeataso tuloja, vahvistin käynnistyy automaattisesti signaalin tunnistuksen kautta.

Mitä teen, jos suojauksen LED palaa punaisena?

Punainen LED ilmaisee virheen. Tarkista kaiuttimen oikosulku, ylikuumeneminen tai ylikuormitus. Vähennä äänenvoimakkuutta ja tarkista johdotukset.

Mikä on tämän vahvistimen taajuusvaste?

Taajuusvaste on 10 Hz – 30 kHz.

Voinko siltoa tämän monovahvistimen?

Tämä vahvistin on monoblokki-rakenteinen eikä sitä voi siltoa. Se on tarkoitettu yhden subwooferin tai kaiuttimen käyttöön.

Minkä sulakkeen arvoa vahvistin vaatii?

Vahvistin käyttää kahta 30A sulaketta (2 x 30A). Vaihda vain identtisiin sulakkeisiin.

Miten puhdistan ja huollan vahvistimen?

Pyyhi ulkopinta kuivalla liinalla. Vältä nesteitä ja kosteutta. Varmista riittävä ilmanvaihto jäähdytystä varten.

KÄYTTÖOHJE GZIA 1.600HPX Ground Zero

Ole hyvä ja lue tämä käyttöohje ennen asennusta!

Kiitoksia että valitsit Ground Zero vahvistimen.

Lukemalla tämän käyttöohjeen varmistat että saat vahvistimesta kaiken sen tarjoaman suorituskyvyn lisäksi pitkiä nautinnollisia hetkiä musiikin parissa.

Ominaisuudet

• 4 Ohm / 2 Ohm vakaa stereo
• 4 Ohm vakaa Mono (GZIA 1.300HPX)
• 1 Ohm vakaa Mono (GZIA 1.600HPX)
• Virta & suojaus merkkivalo
• Bass Boost (GZIA 1.300HPX / 1.600HPX)
• Säädettävä ylipäästösuodin (GZIA 2080HPX / 2235HPX / 2130HPX / 4115HPX)
- Säädettävä alipäästösuodin
• Auto-On @ High Level sisääntulosta
• Valkoinen valaistu logo (Paitsi GZIA 2080HPX / 1.300HPX)
• Säädettävä sisääntuloherkkyys
• Käynnistyksen viivepiiri
• Bassonkaukosäädin (GZIA 1.300HPX / 1.600HPX / 2235HPX, 2130HPX valinnainen)
• Lämpö / oikosulku / ylikuormitus suoja

Työkalut ja tarvikkeet mitä tarvitset vahvistimen asennukseen

• Ruuvimeisseli
• Porakone, 3 mm / 0.12" poranterä
• Kiinnitysruuvit
• Virtajohto min. 10 mm ^2
  • Maajohto min. 10 mm²
  • Kaiutinjohto min. 2 x 1,5 mm²

HUOM!

• Varmuuden vuoksi on hyvä irroittaa auton akun maakaapeli ennen vahvistimen virtaliittimien kytkentöjä. (Katso auton käyttöoppaasta tarkemmat tiedot).
• Käytä varovaisuutta poratessasi mahdollisia reikiä auton tavaratilassa. Polttoaine- ja jarruputket saattavat vaurioitua reikää poratessasi – tämä voi aiheuttaa vakavia turvallisuusriskejä.
• Älä koskaan vedä johtoja terävien kulmien ja reunojen yli. On suositeltavaa käyttää min. 1 faradin kondensaattoria takaamaan vahvistimen vakaamman jännitteen saannin.

VAROITUS!

Tehokkaat autohifijärjestelmät ovat kykeneviä tuottamaan Live-konserttitasoisia äänenpaineita. Jatkuva altistuminen korkeille äänenpaineille saattaa vaurioittaa kuuloasi pysyvästi. Myöskin korkea kuunteluvoimakkuus saattaa estää sinua kuulemasta ajoneuvon ulkopuolisia ääniä kuten; torvien ja hälytysajoneuvojen sireeniä.

Järjestelmän suunnittelu

Ennen asennuksen aloittamista, harkitse seuraavaa:

Jos harkitset järjestelmän laajentamista tulevaisuudessa, varmista että tilaa on riittävästi, ja vaatimukset jäähdytykselle täyttyvät myös tulevaisuudessa laitteiden määrän lisääntyessä.

Vahvistimen asentamisesta

a. Valitse sopiva asennuspaikka, johon saat johdotuksen ja jossa on riittävästi tilaa ilmankierrolle sekä jäähdytykselle.
b. Käytä vahvistinta mallina kun merkkaat kiinnitysreiät.

Varoitus

Valitse asennuspaikka siten että kaikki johdot ovat suojassa teräviltä kulmilta, lämmöltä tai muilta vauriollisilta olosuhteilta. Virtakaapeli tulee suojata päävirtasulakkeella mahdollisimman läheltä akkua. Varmista että ohjelmalähteesi ja kaikki muut järjestelmän laitteet ovat pois päältä kytkentöjä tehdessäsi.

Jos sinun täytyy vaihtaa sulake, korvaa se ainoastaan alkuperäisen kokoisella sulakkeella. Eri kokoisen tai tyyppisen sulakkeen käyttö voi vahingoittaa laitteistoasi, mikä ei kuulu takuun piiriin.

Kytkimet ja toiminnot – GZIA 1.300HPX

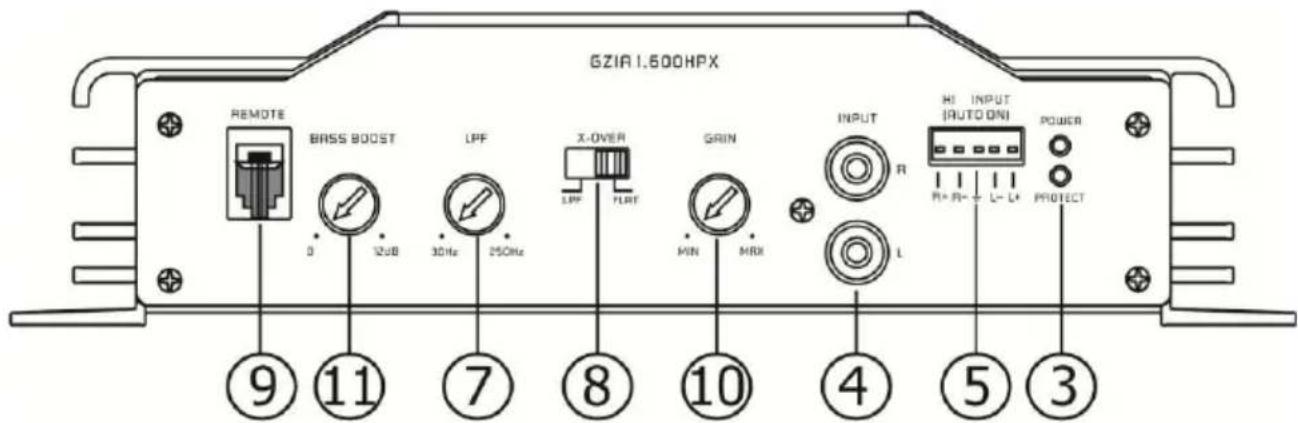

Kytkimet ja toiminnot – GZIA 1.600HPX

Kytkimet ja toiminnot – GZIA 2080HPX

Kytkimet ja toiminnot – GZIA 2130HPX

Kytkimet ja toiminnot – GZIA 2235HPX

Kytkimet ja toiminnot – GZIA 4115HPX

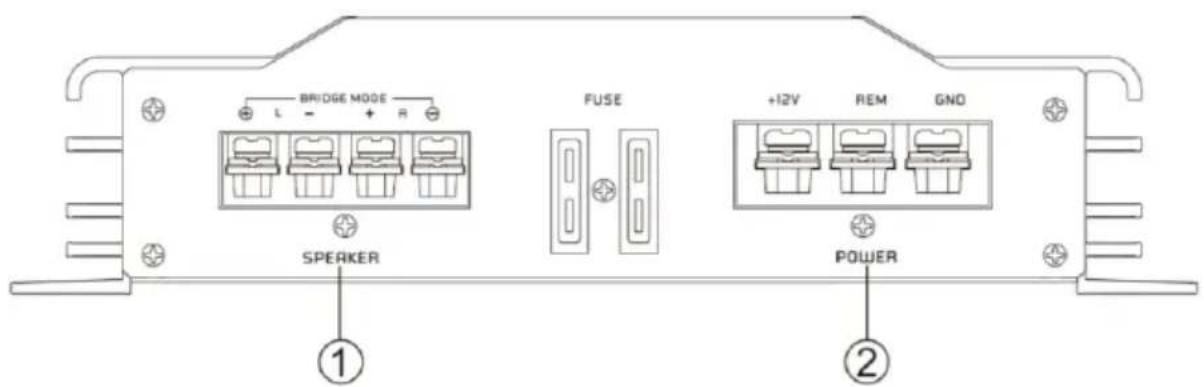

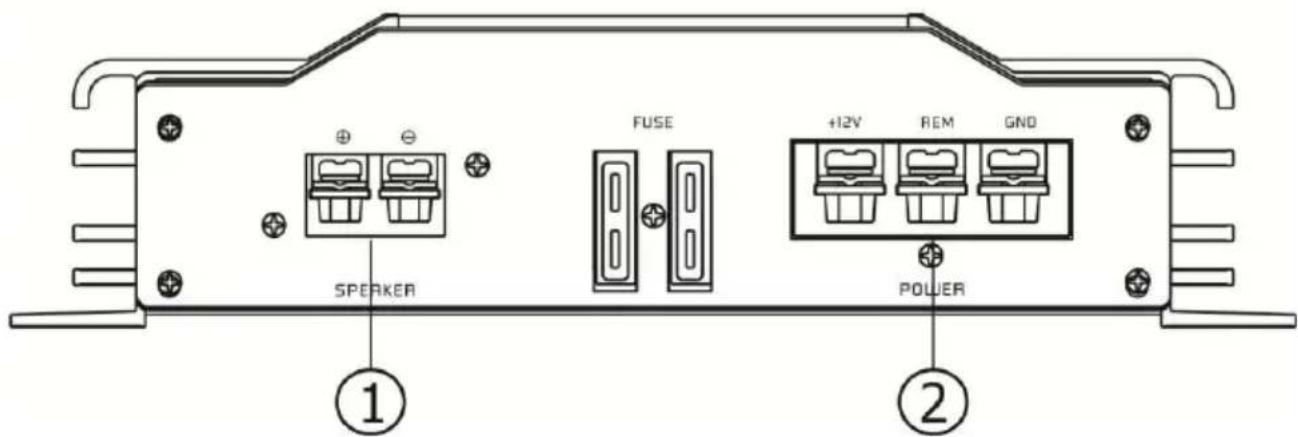

Kytkimet ja toiminnot

1	Kaiutinliittimet	Kaiutinjohdot
2	Virtaliittimet	GND -> MaadoitusjohtoREM -> HerätevirtaBATT -> +12 Volttia
3	Tilan merkkivalo	VIHREÄ – OKPUNAINEN – VIRHE
4	RCA sisääntulo	Signaalikaapelit.Häiriöiden välttämiseksi, käytä hyvälaatusia RCA-johtoja.TÄRKEÄÄ!Älä käytä High level sisääntuloa ja RCA-sisääntuloa rinnakkain, tämä voi vahingoittaa vahvistinta.
5	High Level (kaiutintasoinen) sisääntulo	Käytä tätä sisääntuloa mikäli soittimessasi ei ole RCA-ulostuloja.Kytke kaiutintasoinen signaali tähän liittimeen. Vahvistin käynnistyy automaattisesti tunnistettuaan signaalin (Auto On). Remote-sisääntuloa vahvistimen virtaterminaalissa ei täten tarvitse kytkeä.TÄRKEÄÄ!Älä käytä High level sisääntuloa ja RCA-sisääntuloa rinnakkain, tämä voi vahingoittaa vahvistinta.
6	Ylipäästösuodin	Aseta kytkin „HIGH“ asentoon.Säädä portaaton ylipäästön jakotaajuus halutulle taajuudelle. Kaikki taajuudet väliltä 40 ja 3000 Hz toistuvat.
7	Alipäästösäädin	Ainoastaan taajuudet 30 Hz - 250 Hz toistuvat (riippuen LPF suotimen säätimen asennosta). Aseta kytkin asentoon „LOW“ ja säädä haluttu jakotaajuus.
8	Mode- kytkin	Säädä jakosuotimen kytkin haluttuun asentoon.LPF – Ainoastaan bassotaajuudet (alle 30Hz - 250Hz) toistuvat.FLAT – Kaikki taajuudet toistuvat.HPF – Ainoastaan keski-ja korkeat taajuudet (yli 40 Hz – 3000 Hz) toistuvat.
9	Kaukosäätimen liitäntä	Liitin bassontasonkaukosäädölle.
10	Sisääntulotason säätö	Tällä säätimellä säädät sisääntulotason sopivaksi. (2130HPX/2235HPX/1.600HPX)
11	Bass Boost	Säätäessä Bass Boostia 45hz alueella, 0 – 12 dB

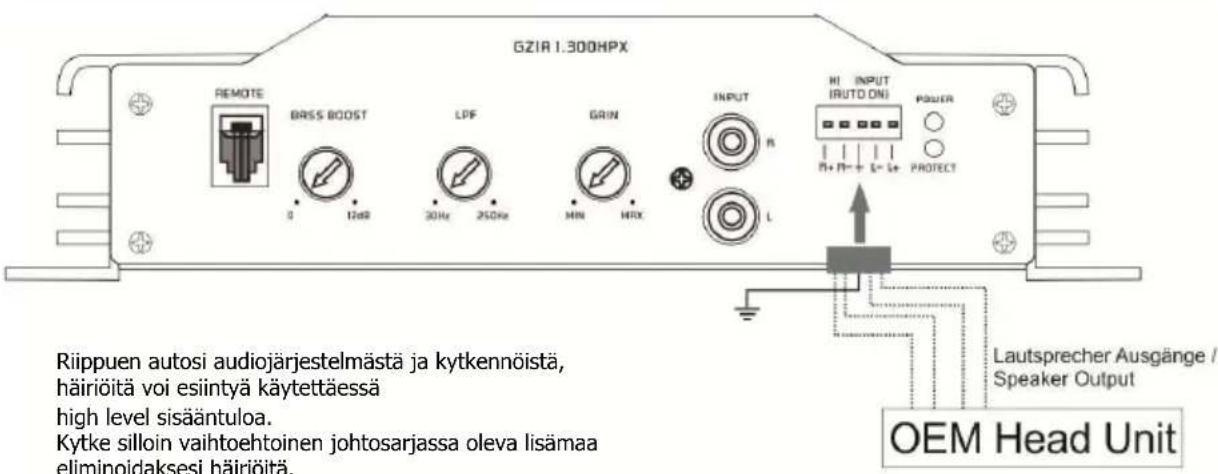

High Level (kaiutintasoinen) sisääntulo

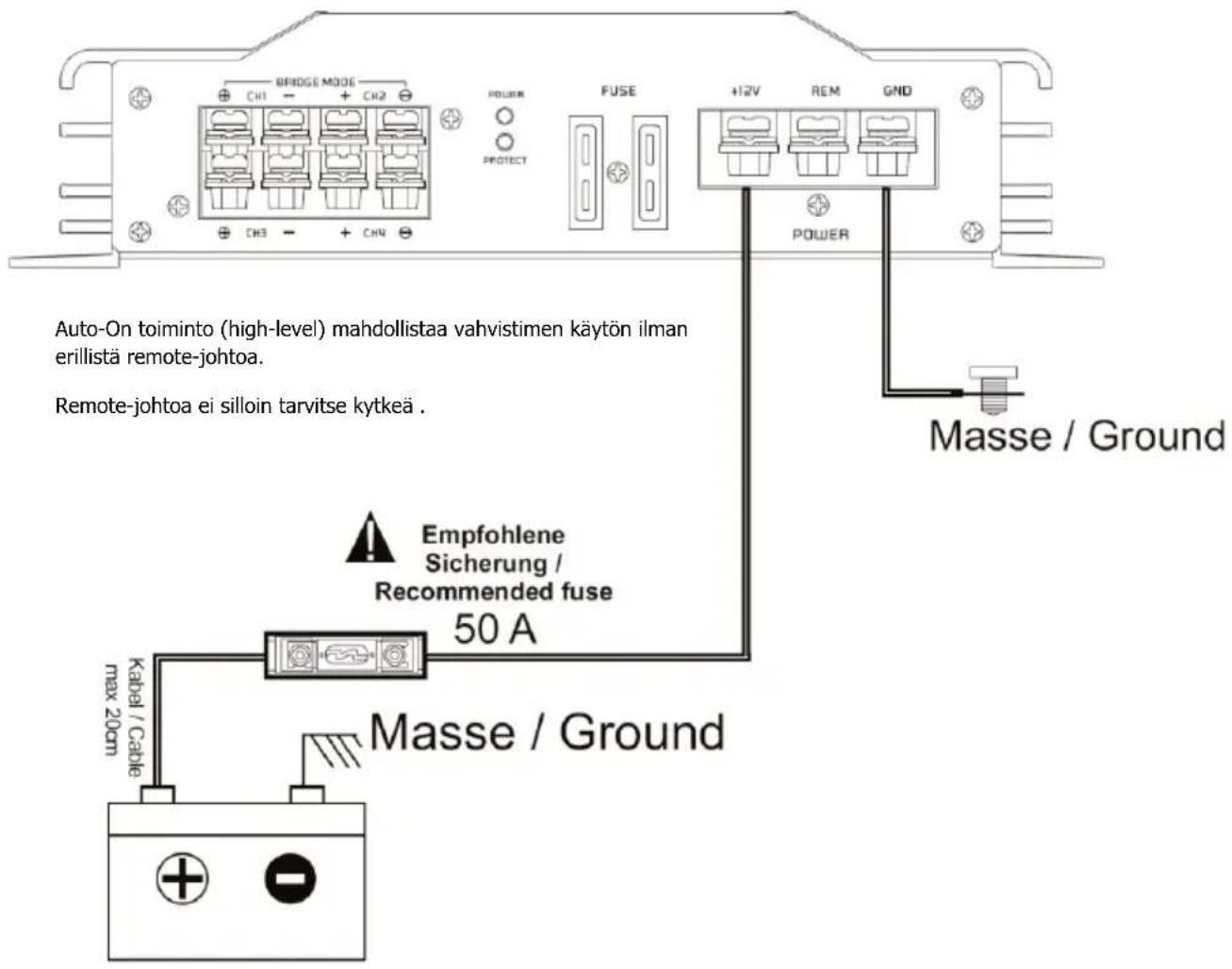

Auto-On toiminto mahdollistaa vahvistimen käytön ilman erillistä remote-kytkentää. Tämä mahdollistaa vahvistimen käytön auton alkuperäisen ohjelmalähteen ja mahdollisten aktiivijärjestelmien kanssa, mitkä eivät ole varustettu erillisillä RCA-ulostuloilla.

High Level (kaiutintasoinen) sisääntulo – GZIA 1.300HPX

Kytke tämä johto vahvistimen GND virtaterminaaliin.

High Level (kaiutintasoinen) sisääntulo – GZIA 1.600HPX

High Level (kaiutintasoinen) sisääntulo – GZIA 2080HPX

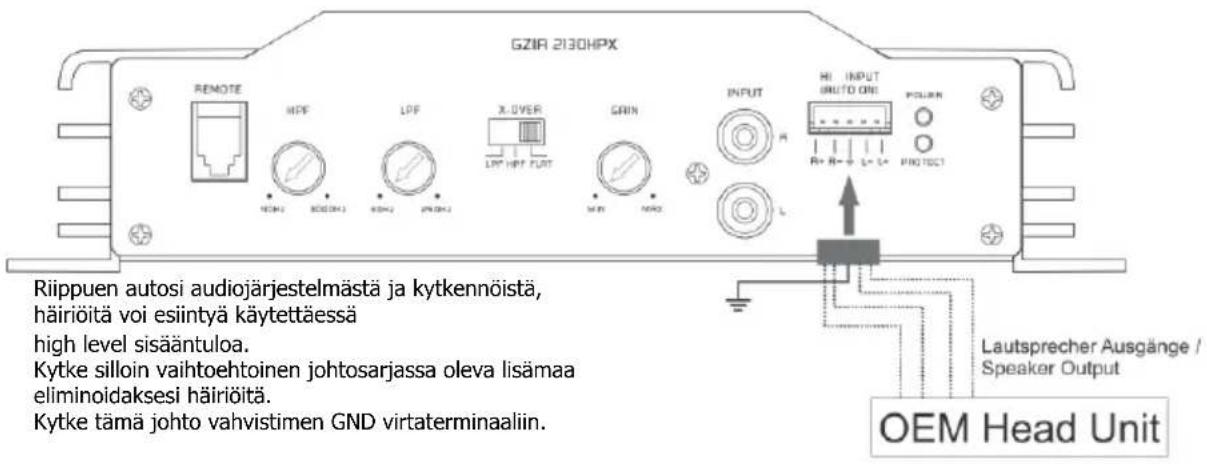

High Level (kaiutintasoinen) sisääntulo – GZIA 2130HPX

High Level (kaiutintasoinen) sisääntulo – GZIA 2235HPX

High Level (kaiutintasoinen) sisääntulo – GZIA 4115HPX

Riippuen autosi audiojärjestelmästä ja
kytkennöistä,häiriöitä voi esiintyä
käytettäessä high level sisääntuloa.
Kytke silloin vaihtoehtoinen johtosarjassa oleva lisämaa
eliminoidaksesi häiriöitä.
Kytke tämä johto vahvistimen GND virtaterminaaliin.

Vahvistimen käynnistys

Kun laitat ohjelmalähteen päälle vahvistin käynnistyy automaattisesti.

Huomaa: Vahvistin kytkeytyy tilapäisesti pois päältä, mikäli sen lämpötila nousee liian kuumaksi. Lämpötilan laskettua normaaliksi vahvistin käynnistyy jälleen automaattisesti. (noin 80°).

Sisääntulon säätö

1. LEVEL (Min/Max): Käännä säädin täysin MIN asentoon
2. Käännä äänenvoimakkuussäädin asentoon kaksi kolmasosaa maksimivoimakkuudesta.
3. Säädä LEVEL-säätimestä tasoa lisää siihen saakka kunnes ääni kuulostaa vielä puhtaalle.

Käyttö Trimode-tilassa - huomioita

TRI MODE käyttö mahdollistaa subwooferin monokäytön, pääkanavien toistaessa stereona. Jätä jakosuotimen kytkin asentoon "Full".

Käytä 100 voltin, non-polar kondensaattoria ylipäästösuotimena suodattaaksesi pois matalat taajuudet ja ilma- tai rautasydänkeloja alipäästösuotimelle suodattaaksesi pois korkeat taajuudet.

Kondensaattoreiden ja kelojen arvot löydät alla olevasta taulukosta. Tässä vahvistimessa on etu ja takakanavissa tämä kytkentä mahdollisuus. Ainoastaan vasen ja oikea takakanava on näytetty oheisessa esimerkki kuvassa.

Arvot 6dB passiivijakosuotimelle

Taajuus	Kela	Kondensaattori
80 Hz	7,5 mH	470 uF
100 Hz	6,5 mH	330 uF
120 Hz	5,5 mH	370 uF
150 Hz	4 mH	220 uF

Kytkentä – GZIA 1.300HPX

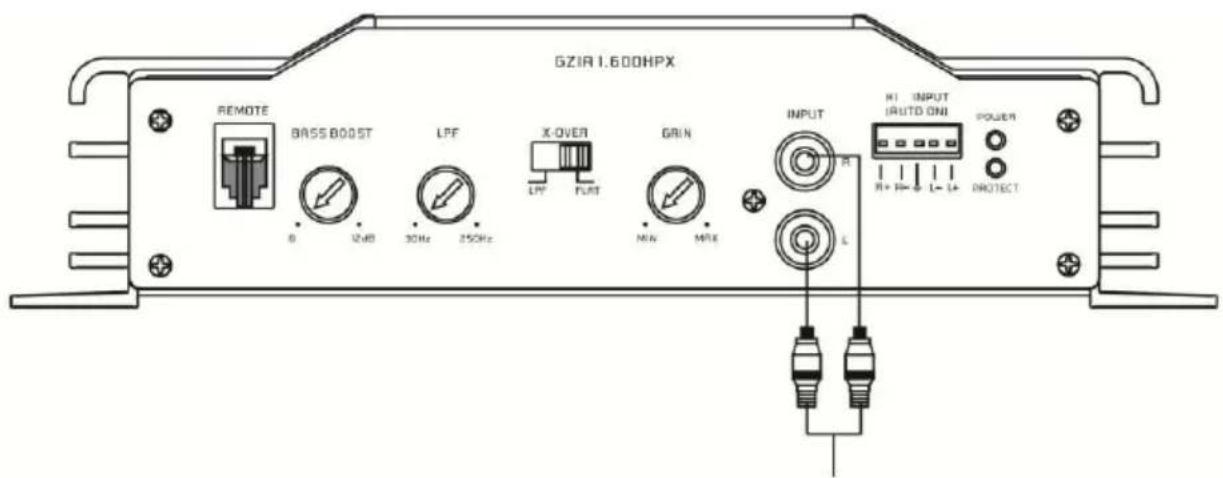

Kytkentä – GZIA 1.600HPX

Stereo kytkentä – GZIA 2080HPX

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 2 \~ 8 Ohm

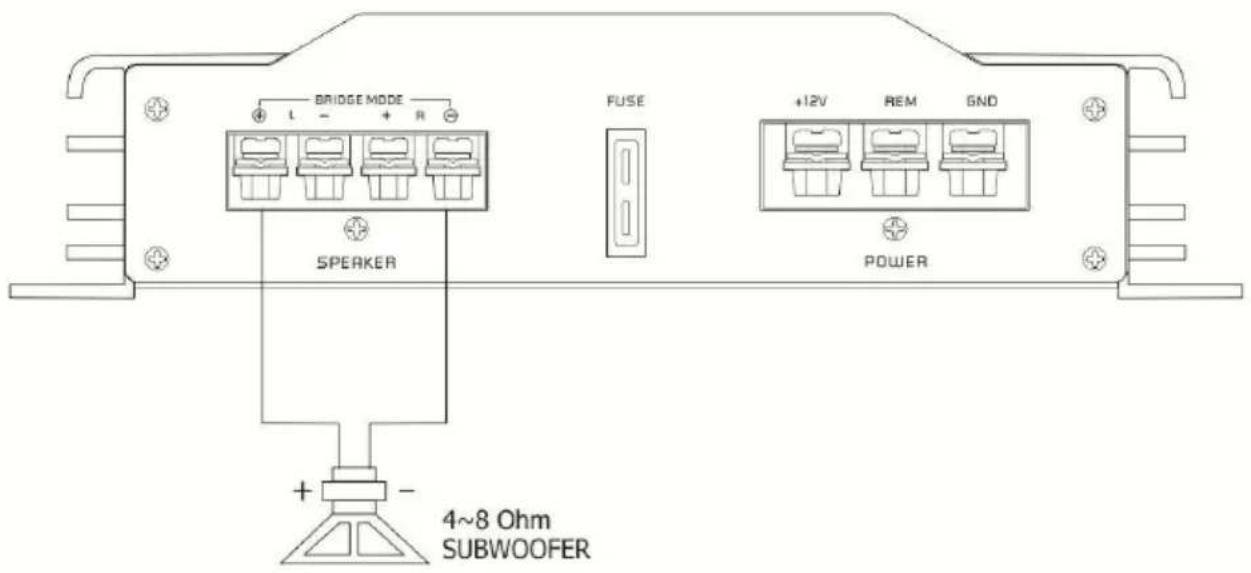

Mono kytkentä – GZIA 2080HPX

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

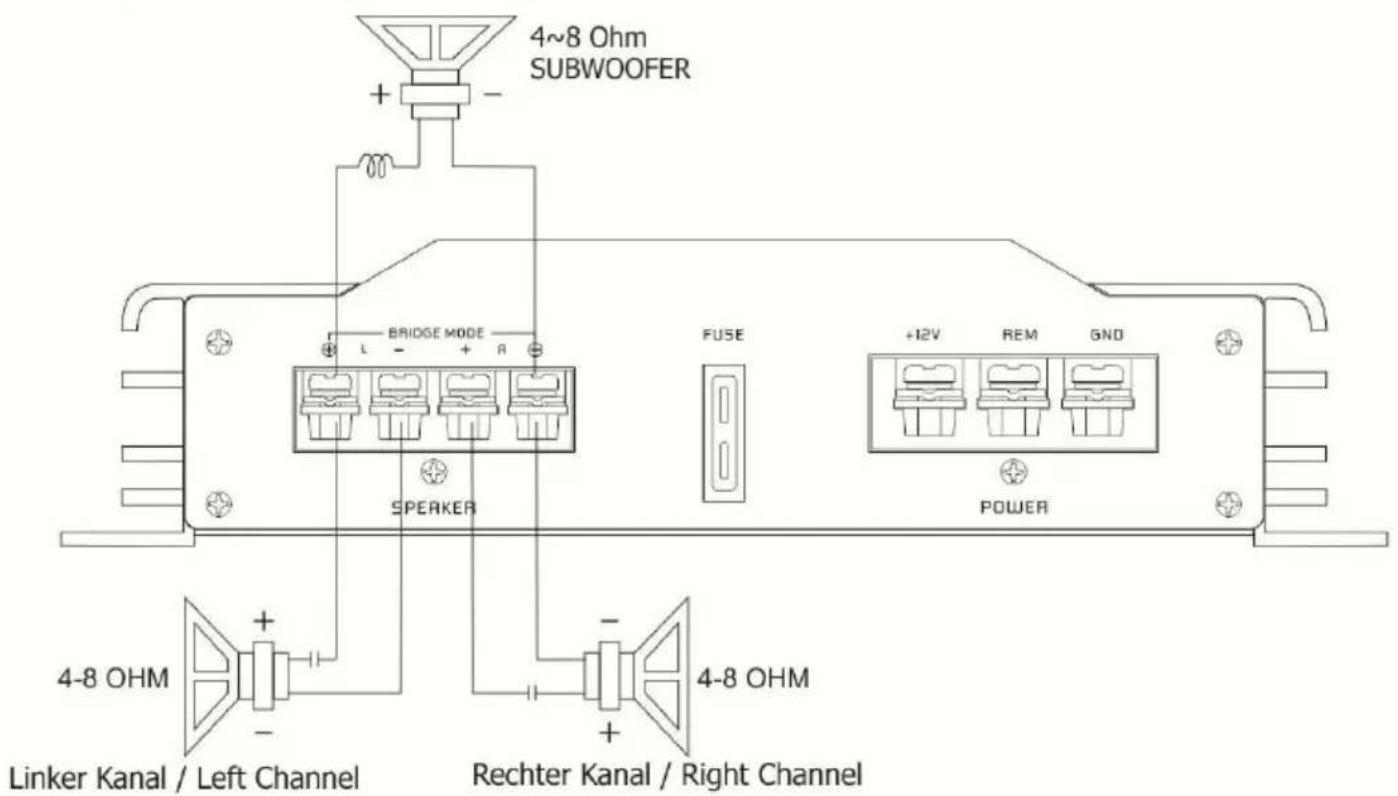

Trimode käyttö – GZIA 2080HPX

Spule / Inductor / Filtre Pass bas / Spioel Lowpass Filter

Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

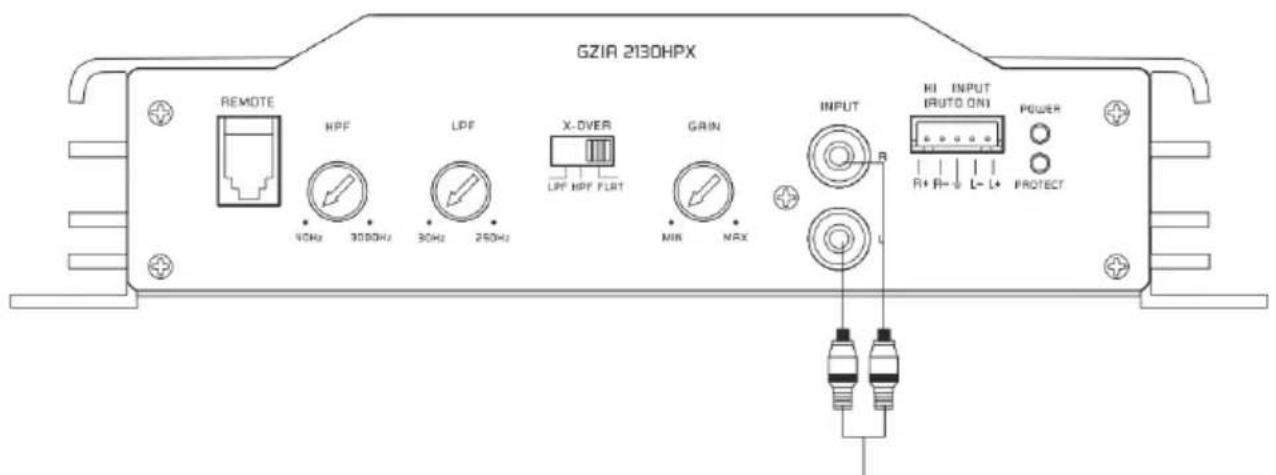

Stereo kytkentä – GZIA 2130HPX

Mono kytkentä – GZIA 2130HPX

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Trimode käyttö – GZIA 2130HPX

Spule / Inductor / Filtre Pass bas / Spioel Lowpass Filter

Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Stereo kytkentä – GZIA 2235HPX

Trimode käyttö – GZIA 2235HPX

60
Spule / Inductor / Filtre Pass bas / Spoiel Lowpass Filter
→|
Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Stereo kytkentä – GZIA 4115HPX

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 2 \~ 8 Ohm

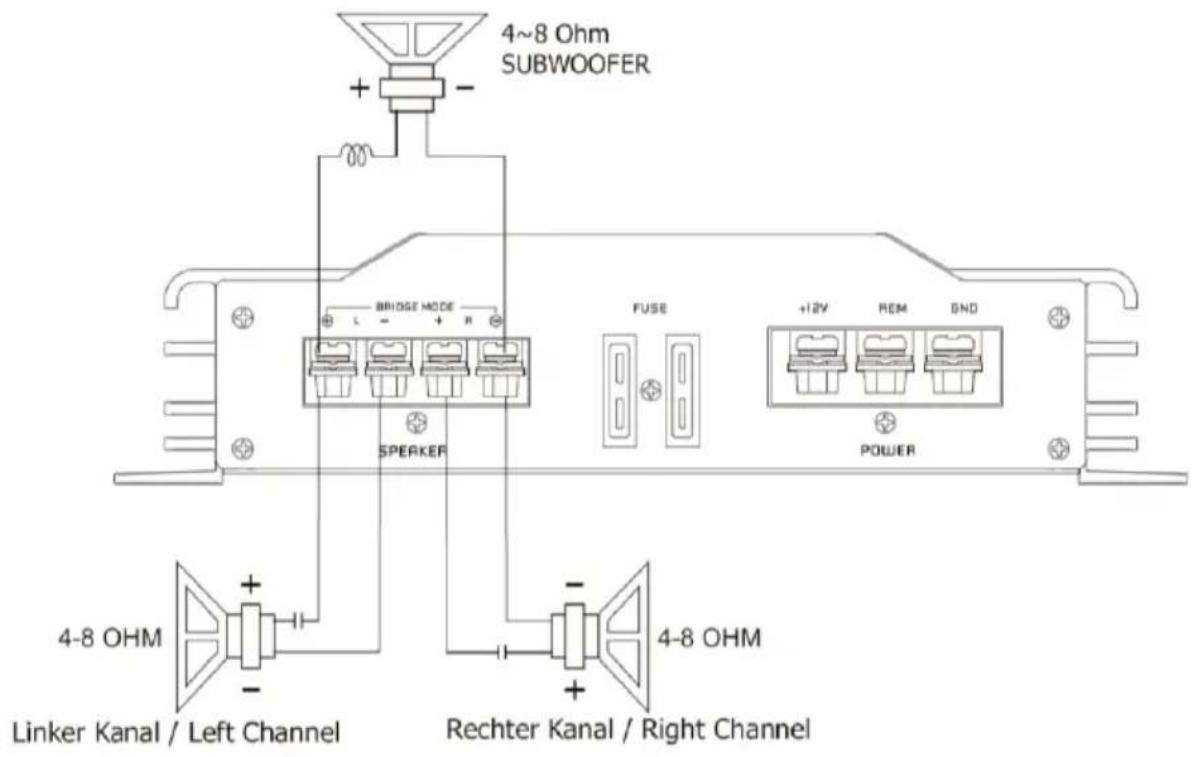

Sillattu kytkentä – GZIA 4115HPX

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Trimode käyttö – GZIA 4115HPX

Spule / Inductor / Filtre Pass bas / Spioel Lowpass Filter

— Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Malli	GZIA1.300HPX	GZIA1.600HPX
Tyyppi	1 Channel Class A/B	1 Channel Class A/B
RMS teho @ 4 ΩCEA Standard CEA-2006-A	1 x 200 W(1% THD+N)	1 x 230 W(1% THD+N)
RMS teho @ 2 ΩCEA Standard CEA-2006-A	-	1 x 400 W(1% THD+N)
RMS teho @ 1 ΩCEA Standard CEA-2006-A	-	1 x 600 W(1% THD+N)
MAX tehoCEA Standard CEA-2006-A	1 x 300 W @ 4 Ω(10% THD+N)	1 x 700 W @ 1 Ω(10% THD+N)
Vaimennuskerroin	> 150	> 150
Häiriöetäisyys	> 80 dB	> 80 dB
Alipäästösuodin	30 – 250 Hz	30 – 250 Hz
Bass Boost	0 – 12 dB	0 – 12 dB
Ylipäästösuodin	-	-
Taajuusvaste	10 Hz – 250 Hz	10 Hz – 30 KHz
Sisääntulonherkkyys	200 mV – 6 V	200 mV – 6 V
Bassonkaukosäädin	√	√
Auto-On @ High level	√	√
Sulake	1 x 30A	2 x 30A
MitatW x H x L mm	200 x 213 x 50	333 x 213 x 50
MitatW x H x L tuumaa	8.39" x 8.39" x 1.97"	13.11" x 8.39" x 1.97"

Tekniset tiedot

Malli	GZIA2080HPX	GZIA2130HPX	GZIA2235HPX	GZIA4115HPX
Tyyppi	2 Channel ClassA/B	2 Channel ClassA/B	2 Channel ClassA/B	4 Channel ClassA/B
RMS teho @ 4 ΩCEA Standard CEA-2006-A	2 x 60 W(1% THD+N)	2 x 85 W(1% THD+N)	2 x 150 W(1% THD+N)	4 x 70 W(1% THD+N)
RMS teho @ 2 ΩCEA Standard CEA-2006-A	2 x 80 W(1% THD+N)	2 x 130 W(1% THD+N)	2 x 235 W(1% THD+N)	4 x 115 W(1% THD+N)
RMS teho @ 1 ΩCEA Standard CEA-2006-A	-	-	-	-
RMS teho @ 4Ω BridgedCEA Standard CEA-2006-A	1 x 200 W(1% THD+N)1 x 240 W(10% THD+N)	1 x 260 W(1% THD+N)1 x 320 W(10% THD+N)	1 x 470 W(1% THD+N)1 x 540 W(10% THD+N)	2 x 230 W(1% THD+N)2 x 250 W(10% THD+N)
Vaimennuskerroin	> 150	> 150	> 100	> 100
Häiriöetäisyys	> 85 dB	> 85 dB	> 80 dB	> 80 dB
Alipäästösuodin	30 – 250 Hz	30 – 250 Hz	30 – 250 Hz	30 – 250 Hz
Ylipäästösuodin	40 – 3000 Hz	40 – 3000 Hz	40 – 3000 Hz	40 – 3000 Hz
Taajuusvaste	10 Hz – 30 KHz	10 Hz – 30 KHz	10 Hz – 30 KHz	10 Hz – 30 KHz
Sisääntulonherkkyys	200 mV – 6 V	200 mV – 6 V	200 mV – 6 V	200 mV – 6 V
Bassonkaukosäädin	-	√ (optional)	√	-
Auto-On @ High level	√	√	√	√
Sulake	1 x 20A	2 x 15A	2 x 25A	2 x 25A
MitatW x H x L mm	175 x 213 x 50	215 x 213 x 50	285 x 213 x 50	285 x 213 x 50
MitatW x H x L tuumaa	6.89" x 8.39" x1.97"	8.46" x 8.39" x1.97"	11.22" x 8.39" x1.97"	11.22" x 8.39" x1.97"

Ongelman esiintyessä

Ongelman kuvaus	Tarkasta	Toimenpide
Ei ääntä	Palaako POWER LED valo?	Tarkasta vahvistimen sulakkeet.Tarkasta onko herätevirtajohtokytketty.Tarkista signaalikaapelit.Tarkasta kytkimen asennot.Tarkasta ohjelmalähteenäänenvoimakkuussäätimen asento.
	Palaako diaknostiikka LED valo?	Tarkasta etteivät kaiutinjohdot ole oikosulussa tai vahvistinylikuumentunut.
Vahvistin ei käynnisty	Tuleeko vahvistimelle virta?	Tarkasta virtajohdotus
	Tuleeko vahvistimelle herätevirta?	Tarkasta ohjelmalähteenkytkennät.
Ei ääntä yksittäisestäkaiutinlähdöstä	Onko vikaa kaiutinjohdotuksessa?	Tarkasta että kaiutinjohdot ovat kytketty ja että ne eivät ole oikosulussa.
	Onko vikaa signaalikaapeleissa?	Käännä vasen ja oikea RCA johtoselvittääksesi onko vika ennenvahvistinta.
Vahvistin kytkeytyy poispäältä keskimääräisellä /kovalla voimakkuudella	Onko väärä kaiutinkuormanimpedanssi?	Varmistu että kaiutinkuormanimpedanssi on suositellunkaltainen.
Protection LED palaa	Onko vahvistin ylikuumentunut?	Vähennä äänenvoimakkuutta
	Onko kaiutinjohdot oikosulussa?	Tarkasta kaiutinjohtojen kytkennätja eristeet

Rajoitettu takuu. Viallinen tuote täytyy palauttaa alkuperäisessä pakkauksessaan. Ole hyvä ja liitä kopio alkuperäisestä ostokuitista sekä yksityiskohtainen vikakuvaus. Ylikuormituksesta ja tuotteen väärinkäytöstä (oikosulut, yms.) aiheutuneet viat eivät kuulu takuun piiriin.

Pidätämme oikeuden tehdä tarvittavia muutoksia tai parannuksia tuotteeseen ilman ennakkoilmoitusta asiakkaalle.
