Tyyppi	2-kanavainen luokka A/B
RMS-teho @ 4 Ω (1% THD+N)	2 x 60 W
RMS-teho @ 2 Ω (1% THD+N)	2 x 80 W
RMS-teho @ 4 Ω silta (1% THD+N)	1 x 200 W
Vaimennuskerroin	> 150
Signaali-kohinasuhde	> 85 dB
Alipäästösuodattimen alue	30 – 250 Hz
Ylipäästösuodattimen alue	40 – 3000 Hz
Taajuusvaste	10 Hz – 30 kHz
Tuloherkkyys	200 mV – 6 V
Tulot	RCA (Cinch) ja korkean tason tulo (kaiutintaso)
Automaattinen päällekytkentätoiminto	Kyllä (korkean tason tulon kautta)
Bassokauko-ohjain	Ei sisälly (valinnainen joissakin malleissa)
Suojaustoiminnot	Ylikuumenemissuojaus, oikosulkusuojaus, ylikuormitussuojaus
Suositeltu sulake	1 x 20 A
Mitat (L x K x S)	175 x 213 x 50 mm (6.89" x 8.39" x 1.97")
Virtalähde	12 V DC (negatiivinen maa)
Asennus	Ruuvikiinnitys; varmista riittävä ilmanvaihto
Huolto	Puhdista kuivalla liinalla; vältä kosteutta.
Takuu	Rajoitettu takuu; vialliset tuotteet palautetaan alkuperäispakkauksessa ostotodistuksen kanssa.

Usein kysytyt kysymykset - GZIA 2080HPX Ground Zero

Kuinka liitän vahvistimen alkuperäiseen autoradioon?

Käytä vahvistimen korkean tason tuloa (kaiutintaso). Liitä autoradion kaiutinlähdöt HI INPUT -liittimiin. Vahvistin kytkeytyy automaattisesti päälle, kun signaali havaitaan (automaattinen päällekytkentätoiminto). Älä käytä kauko-ohjausliitintä tässä tilassa.

Mikä on suositeltu sulakekoko vahvistimelle GZIA 2080HPX?

Suositeltu sulakekoko on 20 A. Käytä vain alkuperäisen sulakkeen kaltaista sulaketta. Muunlaisen käyttö voi aiheuttaa vahinkoa.

Voinko käyttää sekä korkean tason että RCA-tuloja samanaikaisesti?

Ei, sinun on käytettävä joko korkean tason tuloa tai Cinch (RCA) -tuloa. Molempien samanaikainen käyttö voi vahingoittaa vahvistinta.

Miksi suojaus-LED palaa?

Suojaus-LED ilmaisee virhettä. Yleisiä syitä: oikosulku kaiutinjohdoissa, ylikuumeneminen (vahvistin sammuu väliaikaisesti) tai ylikuormitus. Tarkista kaiutinliitännät ja varmista riittävä ilmanvaihto.

Kuinka säädän jakosuodatinta?

Käytä tila-kytkintä valitaksesi LPF (vain matalat taajuudet), HPF (vain keski/korkeat taajuudet) tai FLAT (täysi taajuusalue). Säädä sitten alipäästö (30-250 Hz) ja ylipäästö (40-3000 Hz) -säätimiä asettaaksesi halutut raja-taajuudet.

Mitä eroa on HPF:llä ja LPF:llä?

HPF (ylipäästösuodatin) päästää läpi taajuudet, jotka ovat raja-taajuuden yläpuolella, estäen matalat taajuudet. Sitä käytetään keskialueen ja diskanttikaiuttimille. LPF (alipäästösuodatin) päästää läpi taajuudet, jotka ovat raja-taajuuden alapuolella, estäen korkeat taajuudet. Sitä käytetään subwoofereille.

Voinko sillata kanavat vahvistimessa GZIA 2080HPX?

Kyllä, vahvistin tukee siltausmoodia. Liitä positiivinen kaiutinjohto vasempaan kanavaan (+) ja negatiivinen oikeaan kanavaan (-). Siltauslähtö tuottaa enintään 200 W RMS @ 4 Ω.

Mikä on tuloherkkyysalue?

Tuloherkkyyttä voidaan säätää välillä 200 mV - 6 V GAIN-säätimellä. Tämä mahdollistaa vahvistimen sovittamisen autoradiosi lähtötasoon.

Kuinka voin estää vahvistimen ylikuumenemisen?

Varmista riittävä ilmanvaihto vahvistimen ympärillä. Älä asenna sitä suljettuun tilaan ilman ilmavirtaa. Jos vahvistin kuumenee liikaa, se sammuu väliaikaisesti. Vähennä äänenvoimakkuutta tai paranna jäähdytystä.

Sisältääkö GZIA 2080HPX bassokauko-ohjaimen?

Ei, GZIA 2080HPX ei sisällä bassokauko-ohjainta. Jotkut muut IRIDIUM-sarjan mallit (esim. GZIA 2235HPX) sisältävät sellaisen, ja GZIA 2130HPX tarjoaa sen lisävarusteena.

KÄYTTÖOHJE GZIA 2080HPX Ground Zero

Ole hyvä ja lue tämä käyttöohje ennen asennusta!

Kiitoksia että valitsit Ground Zero vahvistimen.

Lukemalla tämän käyttöohjeen varmistat että saat vahvistimesta kaiken sen tarjoaman suorituskyvyn lisäksi pitkiä nautinnollisia hetkiä musiikin parissa.

Ominaisuudet

• 4 Ohm / 2 Ohm vakaa stereo
• 4 Ohm vakaa Mono (GZIA 1.300HPX)
• 1 Ohm vakaa Mono (GZIA 1.600HPX)
• Virta & suojaus merkkivalo
• Bass Boost (GZIA 1.300HPX / 1.600HPX)
• Säädettävä ylipäästösuodin (GZIA 2080HPX / 2235HPX / 2130HPX / 4115HPX)
- Säädettävä alipäästösuodin
• Auto-On @ High Level sisääntulosta
• Valkoinen valaistu logo (Paitsi GZIA 2080HPX / 1.300HPX)
• Säädettävä sisääntuloherkkyys
• Käynnistyksen viivepiiri
• Bassonkaukosäädin (GZIA 1.300HPX / 1.600HPX / 2235HPX, 2130HPX valinnainen)
• Lämpö / oikosulku / ylikuormitus suoja

Työkalut ja tarvikkeet mitä tarvitset vahvistimen asennukseen

• Ruuvimeisseli
• Porakone, 3 mm / 0.12" poranterä
• Kiinnitysruuvit
• Virtajohto min. 10 mm ^2
  • Maajohto min. 10 mm ^4
  • Kaiutinjohto min. 2 x 1,5 mm²

HUOM!

• Varmuuden vuoksi on hyvä irroittaa auton akun maakaapeli ennen vahvistimen virtaliittimien kytkentöjä. (Katso auton käyttöoppaasta tarkemmat tiedot).
• Käytä varovaisuutta poratessasi mahdollisia reikiä auton tavaratilassa. Polttoaine- ja jarruputket saattavat vaurioitua reikää poratessasi – tämä voi aiheuttaa vakavia turvallisuusriskejä.
• Älä koskaan vedä johtoja terävien kulmien ja reunojen yli. On suositeltavaa käyttää min. 1 faradin kondensaattoria takaamaan vahvistimen vakaamman jännitteen saannin.

VAROITUS!

Tehokkaat autohifijärjestelmät ovat kykeneviä tuottamaan Live-konserttitasoisia äänenpaineita. Jatkuva altistuminen korkeille äänenpaineille saattaa vaurioittaa kuuloasi pysyvästi. Myöskin korkea kuunteluvoimakkuus saattaa estää sinua kuulemasta ajoneuvon ulkopuolisia ääniä kuten; torvien ja hälytysajoneuvojen sireeniä.

Järjestelmän suunnittelu

Ennen asennuksen aloittamista, harkitse seuraavaa:

Jos harkitset järjestelmän laajentamista tulevaisuudessa, varmista että tilaa on riittävästi, ja vaatimukset jäähdytykselle täyttyvät myös tulevaisuudessa laitteiden määrän lisääntyessä.

Vahvistimen asentamisesta

a. Valitse sopiva asennuspaikka, johon saat johdotuksen ja jossa on riittävästi tilaa ilmankierrolle sekä jäähdytykselle.
b. Käytä vahvistinta mallina kun merkkaat kiinnitysreiät.

Varoitus

Valitse asennuspaikka siten että kaikki johdot ovat suojassa teräviltä kulmilta, lämmöltä tai muilta vauriollisilta olosuhteilta. Virtakaapeli tulee suojata päävirtasulakkeella mahdollisimman läheltä akkua. Varmista että ohjelmalähteesi ja kaikki muut järjestelmän laitteet ovat pois päältä kytkentöjä tehdessäsi.

Jos sinun täytyy vaihtaa sulake, korvaa se ainoastaan alkuperäisen kokoisella sulakkeella. Eri kokoisen tai tyyppisen sulakkeen käyttö voi vahingoittaa laitteistoasi, mikä ei kuulu takuun piiriin.

Kytkimet ja toiminnot – GZIA 1.300HPX

GZ1A 1.300HPX REMOTE BASS BOOST LPF GRIN INPUT HI INPUT (AUTO ON) POWER R L PROTECT 9 11 7 10 4 5 3 FUSE +12V REM GND POWER SPEAKER 1 2

Kytkimet ja toiminnot – GZIA 1.600HPX

GZIA 1.600HPX REMOTE BASS BOOST LPF X-OVER GRIN INPUT HI INPUT (AUTO ON) POWER 0 12dB 30Hz 250Hz LPF FLAT MIN MRK L R R+ R- L+ L+ PROTECT ⑨ ⑪ ⑦ ⑧ ⑩ ④ ⑤ ③

SPEAKER FUSE +12V REM GND POWER ① ②

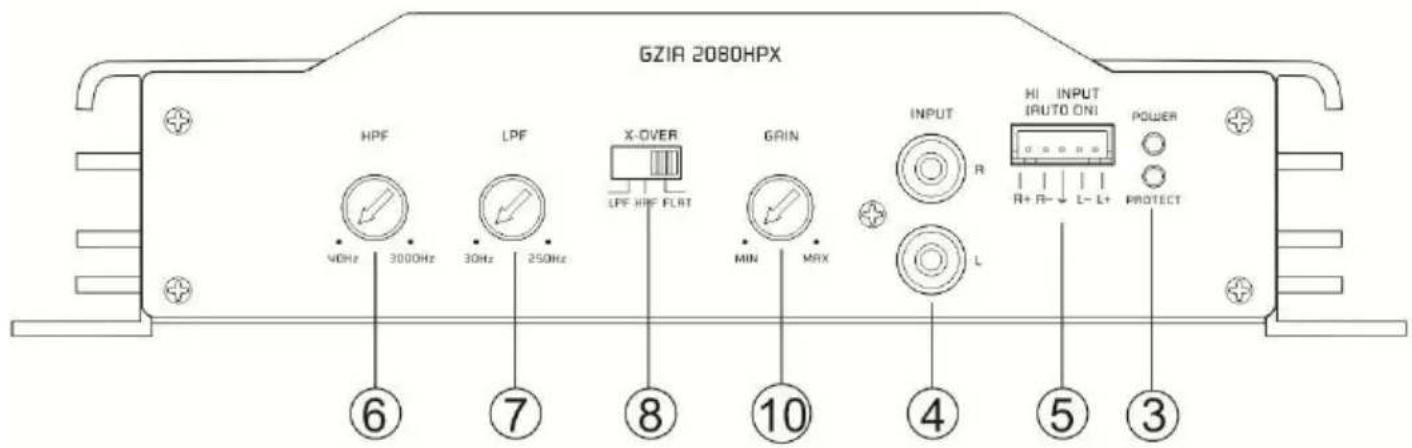

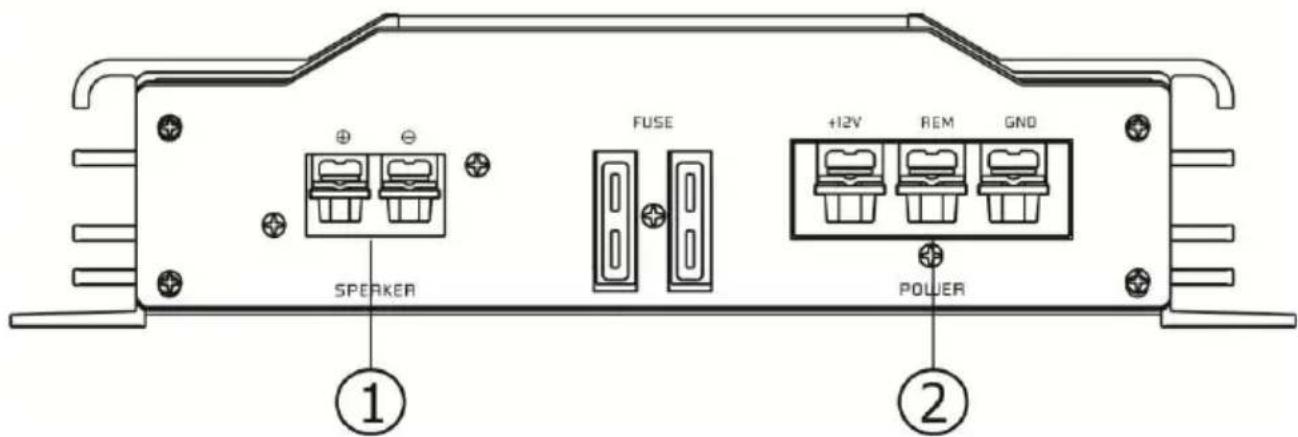

Kytkimet ja toiminnot – GZIA 2080HPX

GZIR 2080HPX HPF LPF X-OVER GRIN INPUT HI INPUT (AUTO ON) POWER 40Hz 3000Hz 30Hz 250Hz LPF HRF FLAT MIN MAX L 6 7 8 10 4 5 3

BRIDGE MODE L - + R - SPEAKER FUSE +12V REM GND POWER ① ②

Kytkimet ja toiminnot – GZIA 2130HPX

GZIA 2130HPX REMOTE HPF LPF X-OVER LPF HSP FLAT GRIN INPUT R HI INPUT IRUTO ONI POWER PROTECT 9 6 7 8 10 4 5 3 BRIDGE MODE L - + R - SPEAKER FUSE +12V REM GND POWER 1 2

Kytkimet ja toiminnot – GZIA 2235HPX

GZIR 2235HPX REMOTE HPF LPF X-OVER LPF HWP FLRT GRIN INPUT R HI INPUT (RUTO ON) POWER PROTECT 9 6 7 8 10 4 5 3

BRIDGE MODE L - + R SPEAKER FUSE +12V REM GNO POWER ① ②

Kytkimet ja toiminnot – GZIA 4115HPX

GZ1A 4115HPX X-OVER HI INPUT (AUTO ON) CHE INPUT CH3 HI INPUT (AUTO ON) CHE CHE CHE+ CHE3 CHE+ X-OVER FLRT HPF UPF MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN Max Min Max Min Max Min Max Min Max Min Max Min Max

BRIDGE MODE CH1 - + CH2 POWER PROJECT FUSE +12V REM GND POWER ① ③ ②

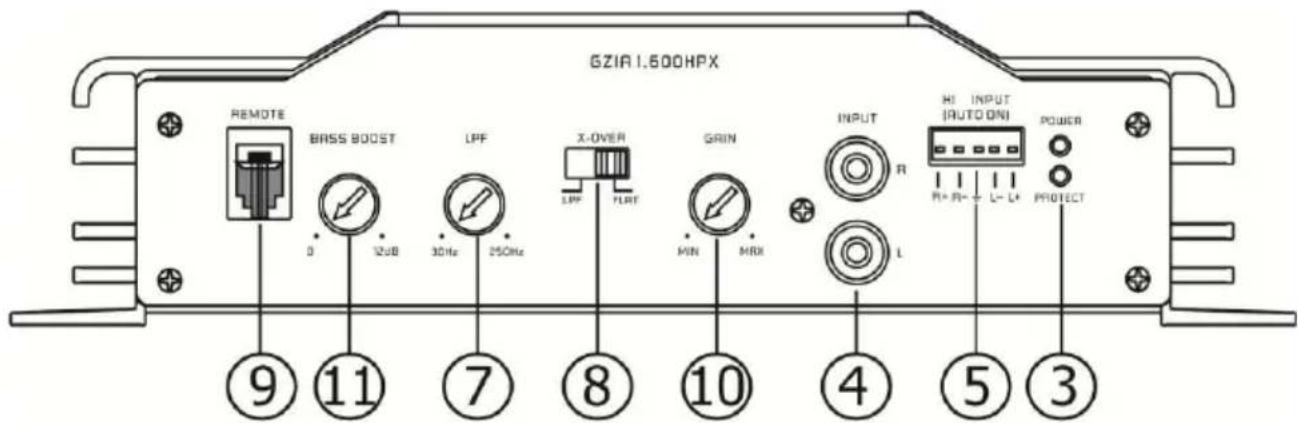

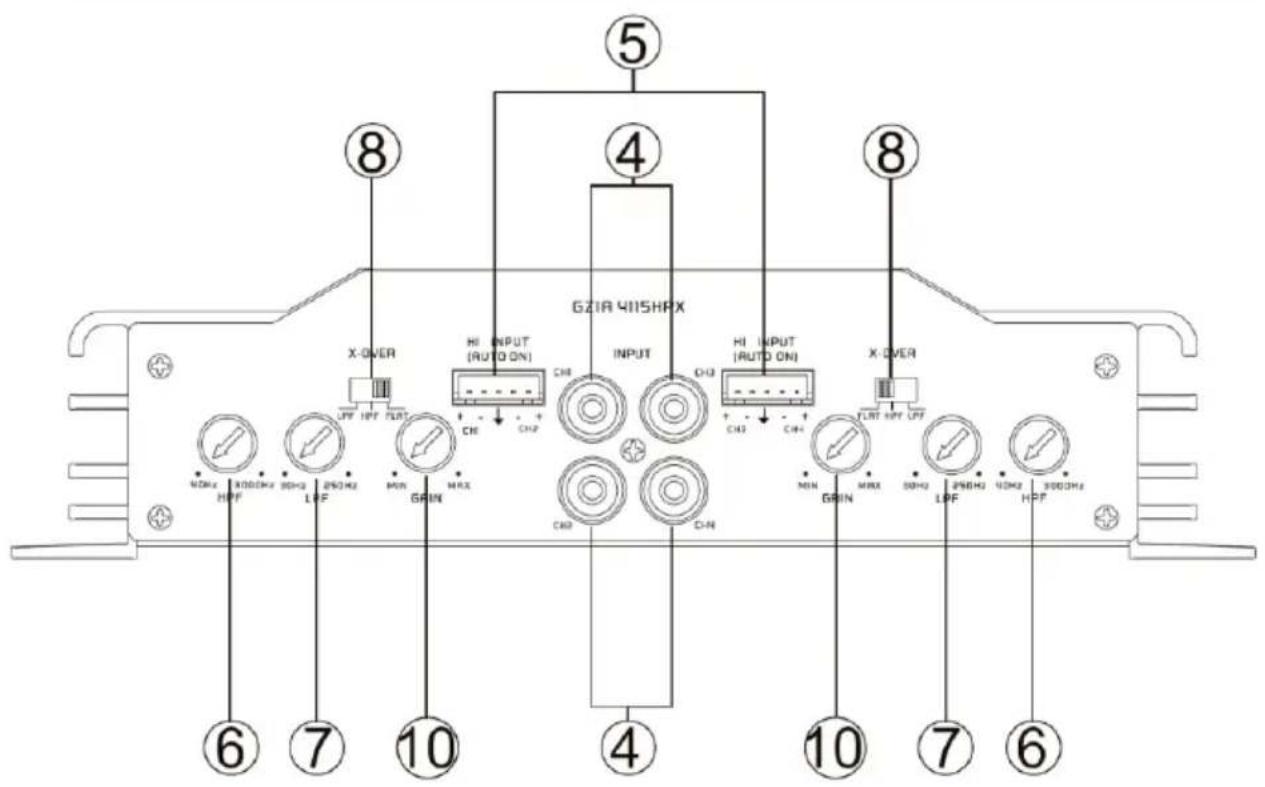

Kytkimet ja toiminnot

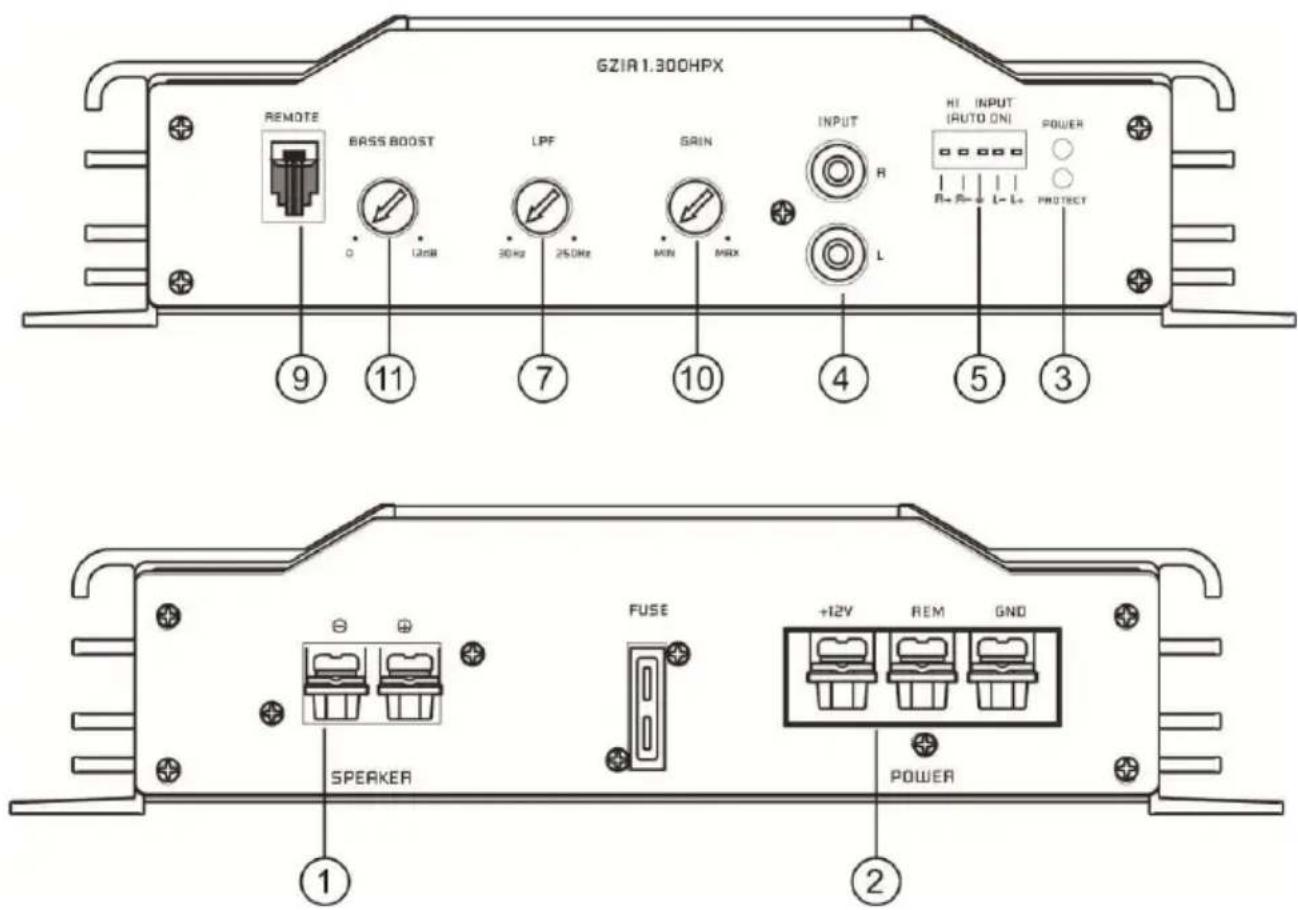

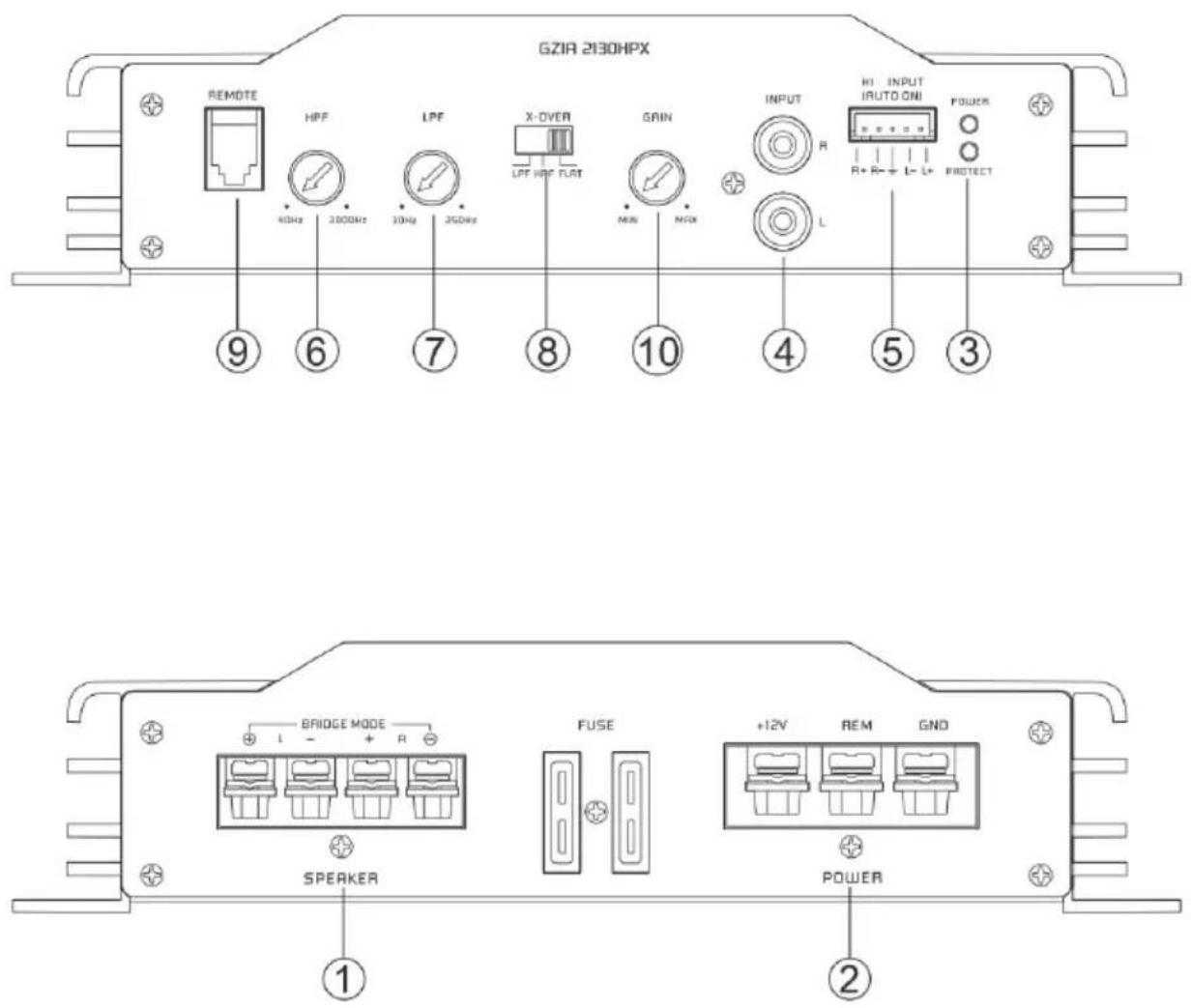

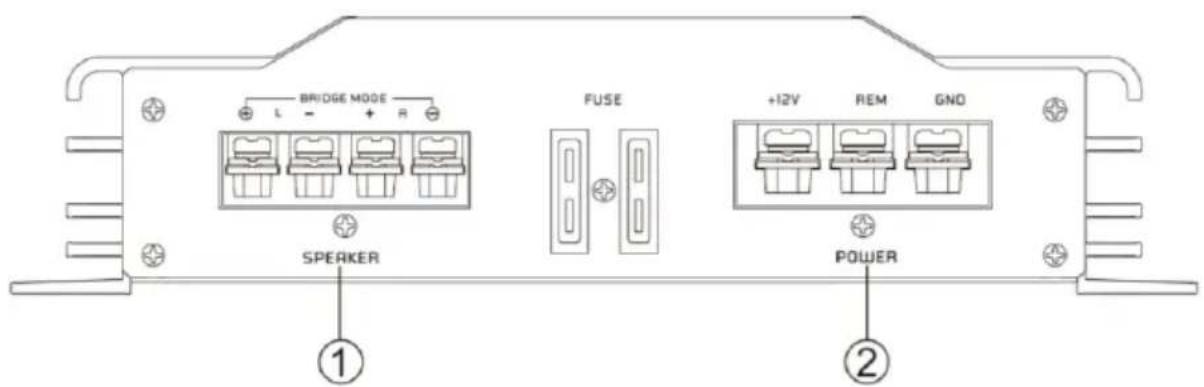

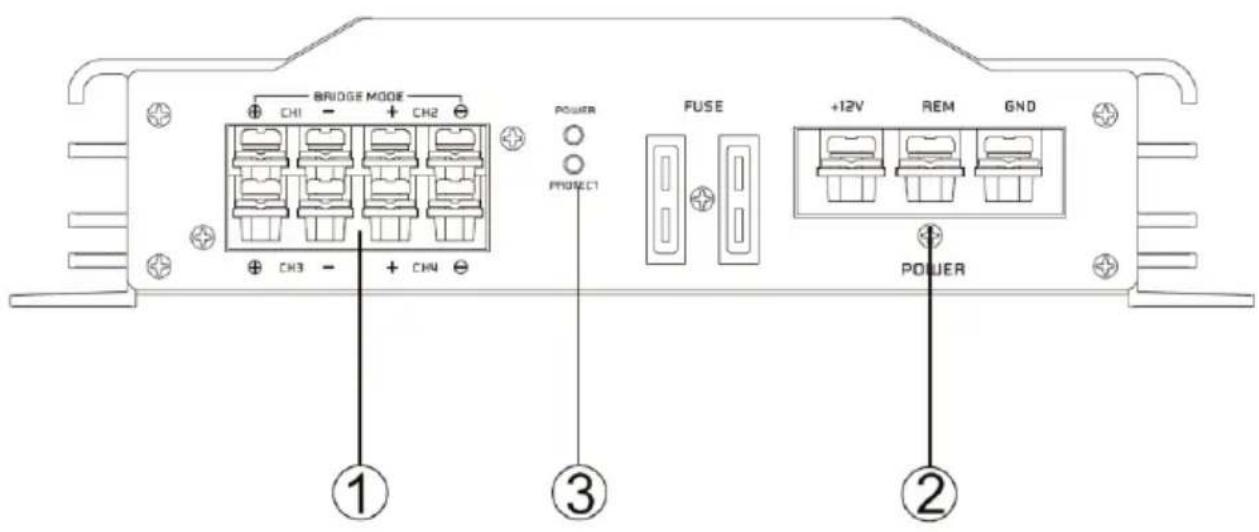

1	Kaiutinliittimet	Kaiutinjohdot
2	Virtaliittimet	GND -> MaadoitusjohtoREM -> HerätevirtaBATT -> +12 Volttia
3	Tilan merkkivalo	VIHREÄ – OKPUNAINEN – VIRHE
4	RCA sisääntulo	Signaalikaapelit.Häiriöiden välttämiseksi, käytä hyvälaatusia RCA-johtoja.TÄRKEÄÄ!Älä käytä High level sisääntuloa ja RCA-sisääntuloa rinnakkain, tämä voi vahingoittaa vahvistinta.
5	High Level (kaiutintasoinen) sisääntulo	Käytä tätä sisääntuloa mikäli soittimessasi ei ole RCA-ulostuloja.Kytke kaiutintasoinen signaali tähän liittimeen. Vahvistin käynnistyy automaattisesti tunnistettuaan signaalin (Auto On). Remote-sisääntuloa vahvistimen virtaterminaalissa ei täten tarvitse kytkeä.TÄRKEÄÄ!Älä käytä High level sisääntuloa ja RCA-sisääntuloa rinnakkain, tämä voi vahingoittaa vahvistinta.
6	Ylipäästösuodin	Aseta kytkin „HIGH“ asentoon.Säädä portaaton ylipäästön jakotaajuus halutulle taajuudelle. Kaikki taajuudet väliltä 40 ja 3000 Hz toistuvat.
7	Alipäästösäädin	Ainoastaan taajuudet 30 Hz - 250 Hz toistuvat (riippuen LPF suotimen säätimen asennosta). Aseta kytkin asentoon „LOW“ ja säädä haluttu jakotaajuus.
8	Mode- kytkin	Säädä jakosuotimen kytkin haluttuun asentoon.LPF – Ainoastaan bassotaajuudet (alle 30Hz - 250Hz) toistuvat.FLAT – Kaikki taajuudet toistuvat.HPF – Ainoastaan keski-ja korkeat taajuudet (yli 40 Hz – 3000 Hz) toistuvat.
9	Kaukosäätimen liitäntä	Liitin bassontasonkaukosäädölle.
10	Sisääntulotason säätö	Tällä säätimellä säädät sisääntulotason sopivaksi. (2130HPX/2235HPX/1.600HPX)
11	Bass Boost	Säätäessä Bass Boostia 45hz alueella, 0 – 12 dB

High Level (kaiutintasoinen) sisääntulo

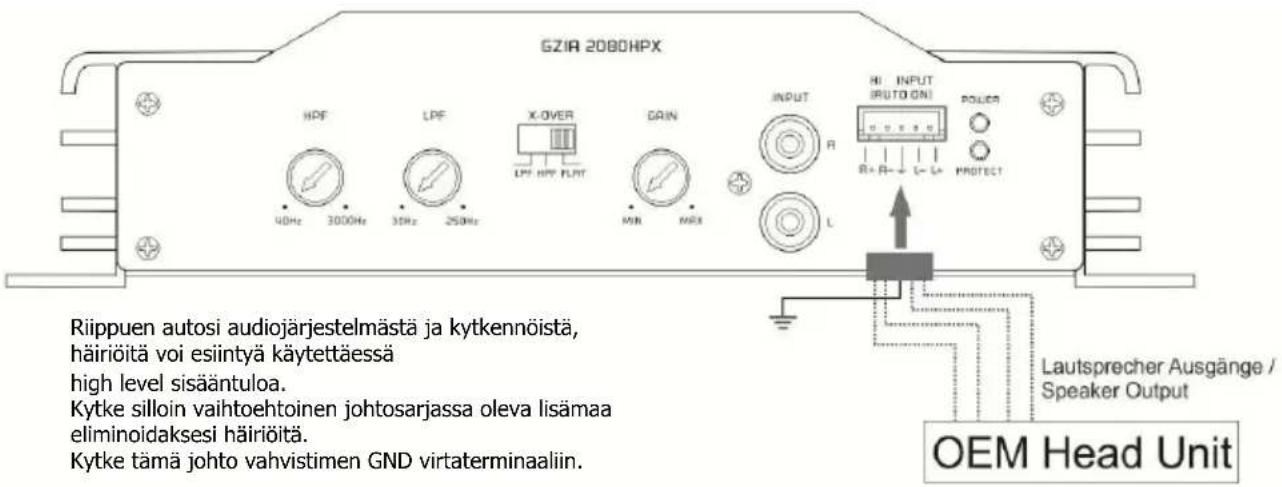

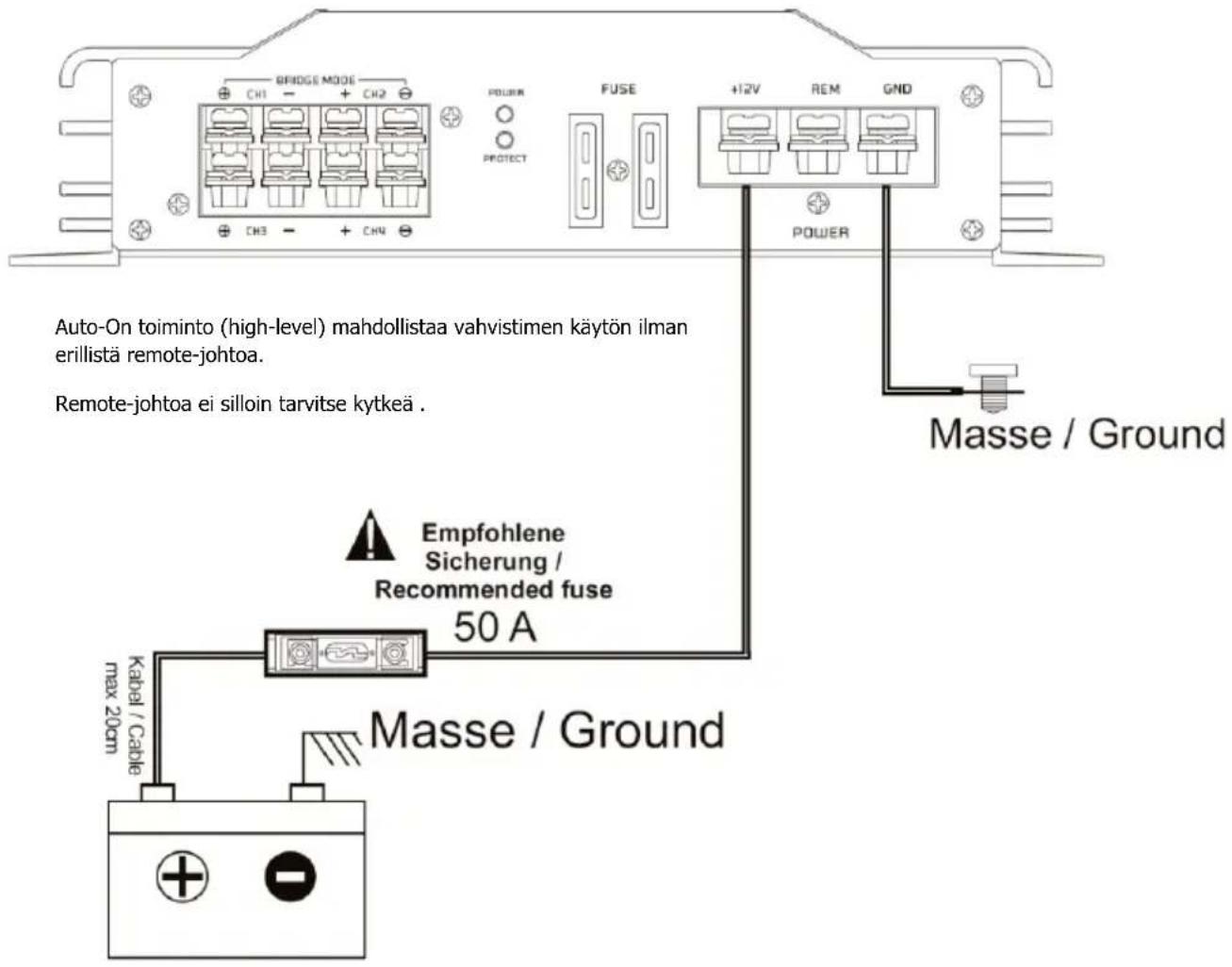

Auto-On toiminto mahdollistaa vahvistimen käytön ilman erillistä remote-kytkentää. Tämä mahdollistaa vahvistimen käytön auton alkuperäisen ohjelmalähteen ja mahdollisten aktiivijärjestelmien kanssa, mitkä eivät ole varustettu erillisillä RCA-ulostuloilla.

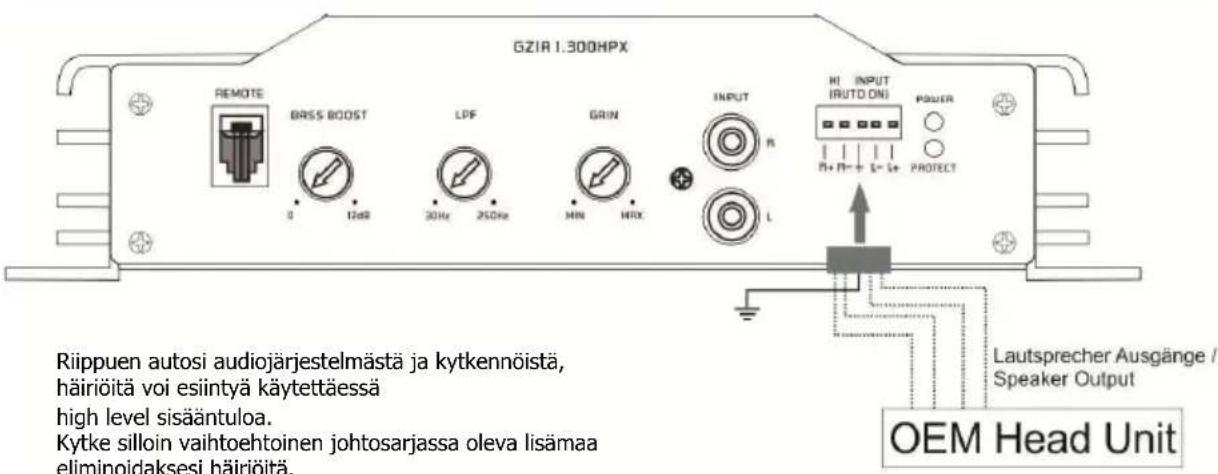

High Level (kaiutintasoinen) sisääntulo – GZIA 1.300HPX

GZIR 1.300HPX REMOTE BRESS BOOST LPF GRIN INPUT R HI INPUT (RUTO DNI) POWER PROTECT R+ R-+ S-+ + Lautsprecher Ausgänge / Speaker Output OEM Head Unit Riippuen autosi audiojärjestelmästä ja kytkennöistä, häiriöitä voi esiintyä käytettäessä high level sisääntuloa. Kytke silloin vaihtoehtoinen johtosarjassa oleva lisämaa eliminoidaksesi häiriöitä.

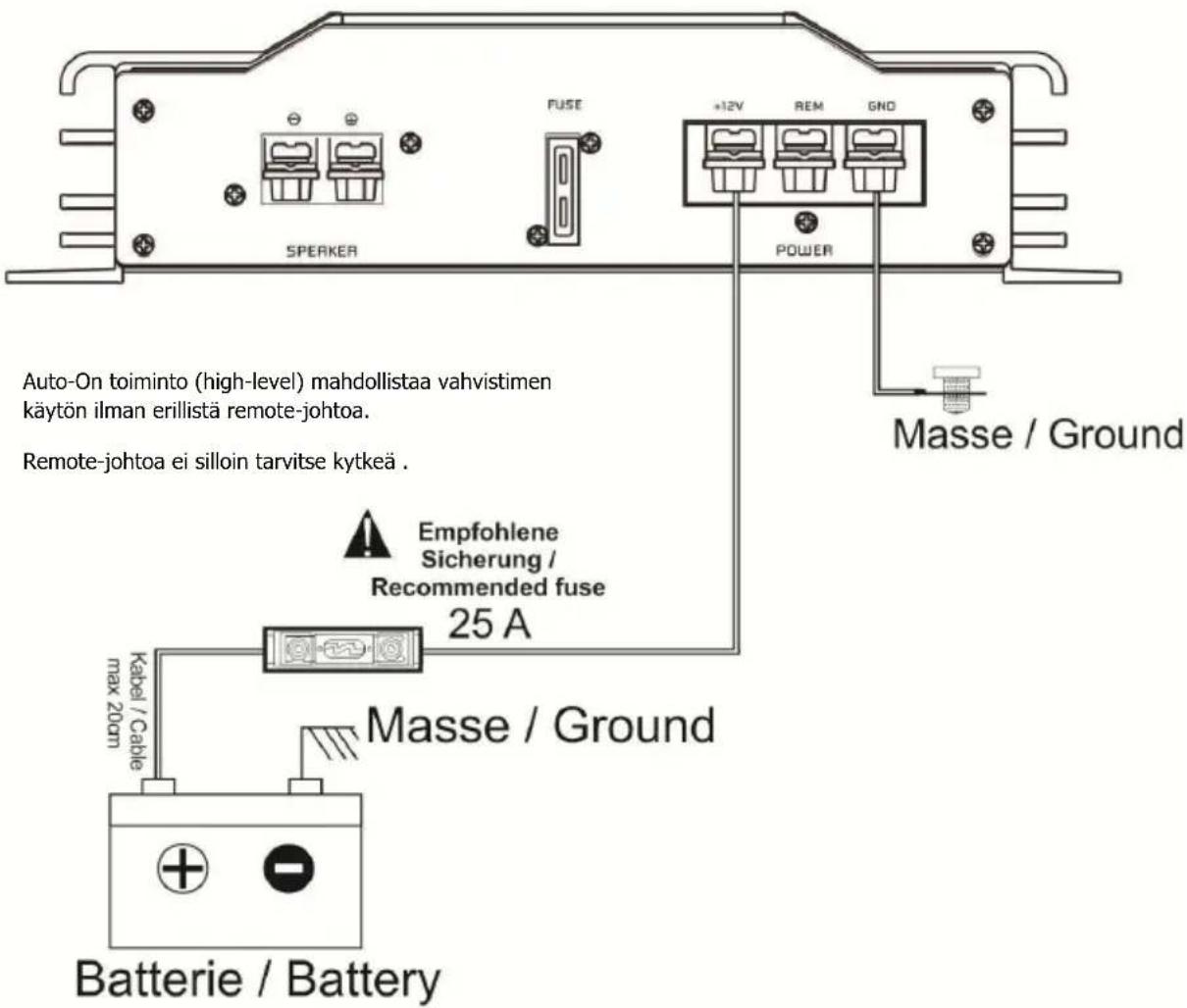

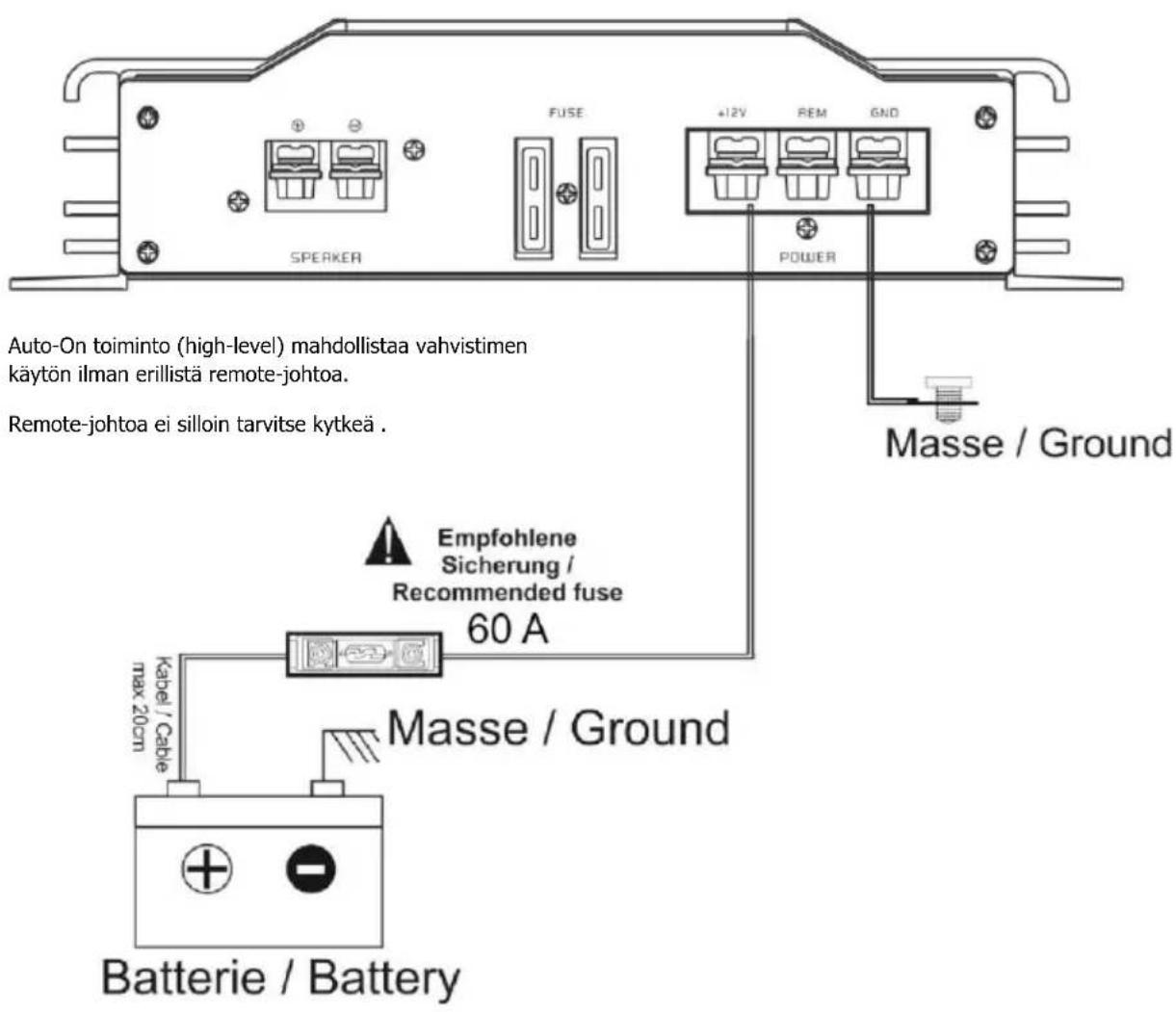

Kytke tämä johto vahvistimen GND virtaterminaaliin.

Auto-On toiminto (high-level) mahdollistaa vahvistimen käytön ilman erillistä remote-johtoa. Remote-johtoa ei silloin tarvitse kytkeä . Masse / Ground Empfohlene Sicherung / Recommended fuse 25 A Kabel / Cable max 20cm Masse / Ground Batterie / Battery

High Level (kaiutintasoinen) sisääntulo – GZIA 1.600HPX

GZIR 1.500HPX REMOTE BASS BOOST LPF X-OVER GAIN INPUT HI INPUT AUTO ONE POWER R+ R- L+ L- PROTECT 0 120Hz 20Hz 250Hz L Riippuen autosi audiojärjestelmästä ja kytkennöistä, häiriöitä voi esiintyä käytettäessä high level sisääntuloa. Kytke silloin vaihtoehtoinen johtosarjassa oleva lisämaa eliminoidaksesi häiriöitä. Kytke tämä johto vahvistimen GND virtaterminaaliin. Lautsprecher Ausgänge / Speaker Output OEM Head Unit

Auto-On toiminto (high-level) mahdollistaa vahvistimen käytön ilman erillistä remote-johtoa. Remote-johtoa ei silloin tarvitse kytkeä . SPEAKER FUSE +12V REM GND POWER Masse / Ground Empfohlene Sicherung / Recommended fuse 60 A Kabel / Cable max 20cm Masse / Ground Batterie / Battery

High Level (kaiutintasoinen) sisääntulo – GZIA 2080HPX

GZIA 2080HPX HPF LPF X-OVER GRIN INPUT HI INPUT AUTO ONI POWER 40Hz 3000Hz 30Hz 250Hz R R+ R- L+ L- PROTECT L Riippuen autosi audiojärjestelmästä ja kytkennöistä, häiriöitä voi esiintyä käytettäessä high level sisääntuloa. Kytke silloin vaihtoehtoinen johtosarjassa oleva lisämaa eliminoidaksesi häiriöitä. Kytke tämä johto vahvistimen GND virtaterminaaliin. Lautsprecher Ausgänge / Speaker Output OEM Head Unit

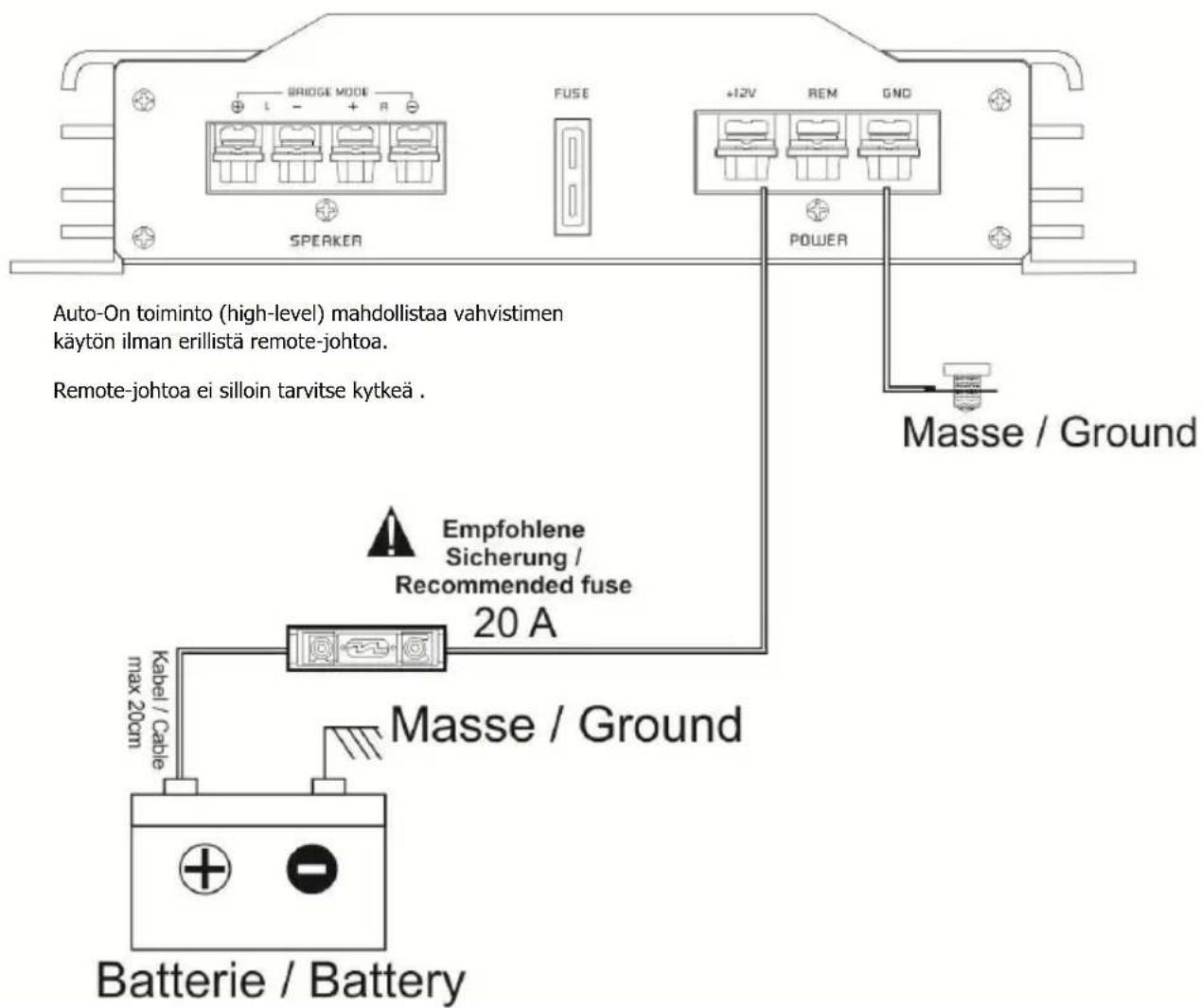

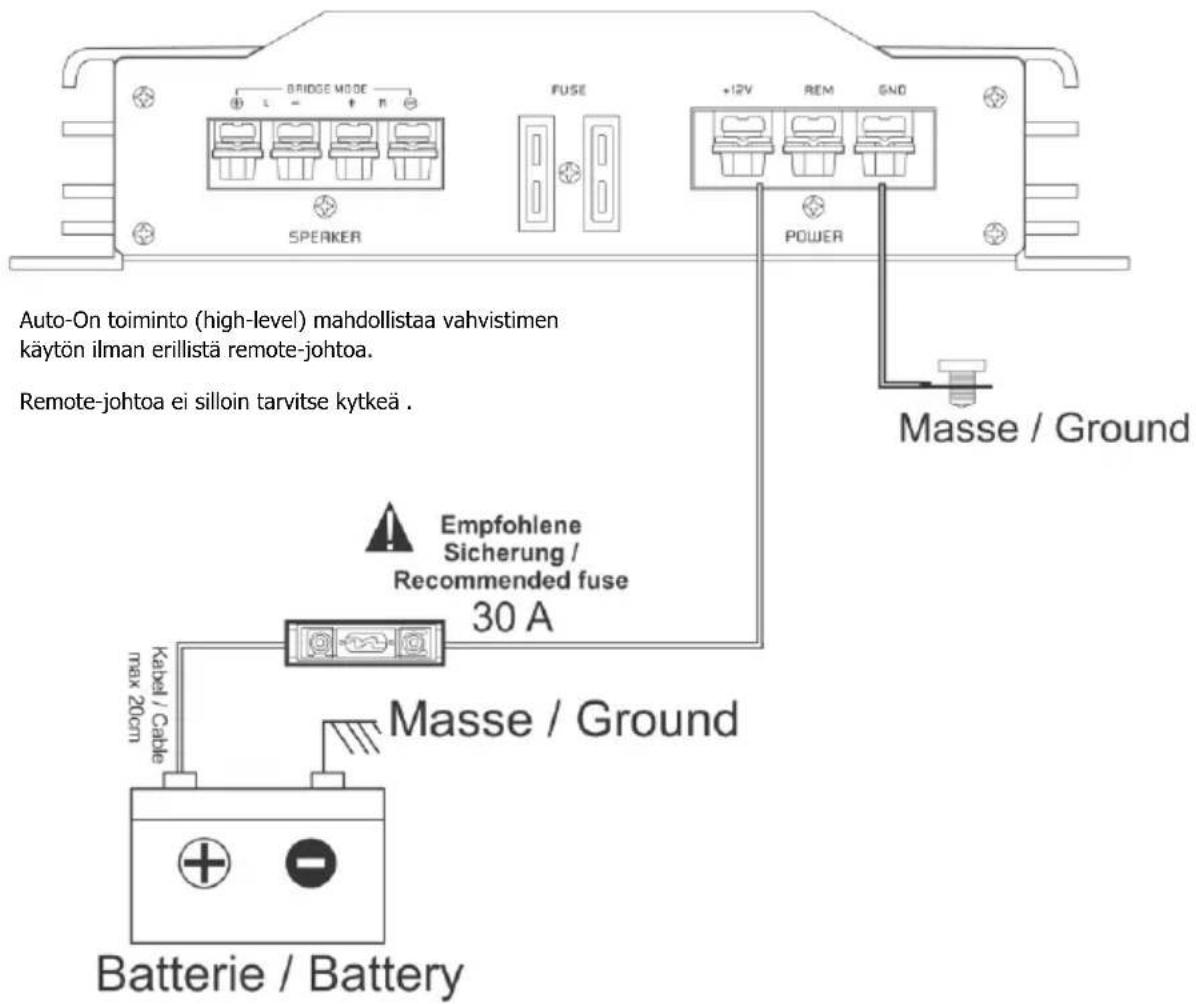

SBRIDGE MODE +12V REM GND SPEAKER AUTO-On toiminto (high-level) mahdollistaa vahvistimen käytön ilman erillistä remote-johtoa. Remote-johtoa ei silloin tarvitse kytkeä . POWER Masse / Ground Empfohlene Sicherung / Recommended fuse 20 A Kabel / Cable max 20cm Masse / Ground Batterie / Battery

High Level (kaiutintasoinen) sisääntulo – GZIA 2130HPX

GZIR 2130HPX REMOTE HPF LPF X-OVER LFP HPF FUT GRIN INPUT HI INPUT AUTO ONE PETER R+ R-+ L+ L+ PRODUCI R L Riippuen autosi audiojärjestelmästä ja kytkennöistä, häiriöitä voi esiintyä käytettäessä high level sisääntuloa. Kytke silloin vaihtoehtoinen johtosarjassa oleva lisämaa eliminoidaksesi häiriöitä. Kytke tämä johto vahvistimen GND virtaterminaaliin. Lautsprecher Ausgänge / Speaker Output OEM Head Unit

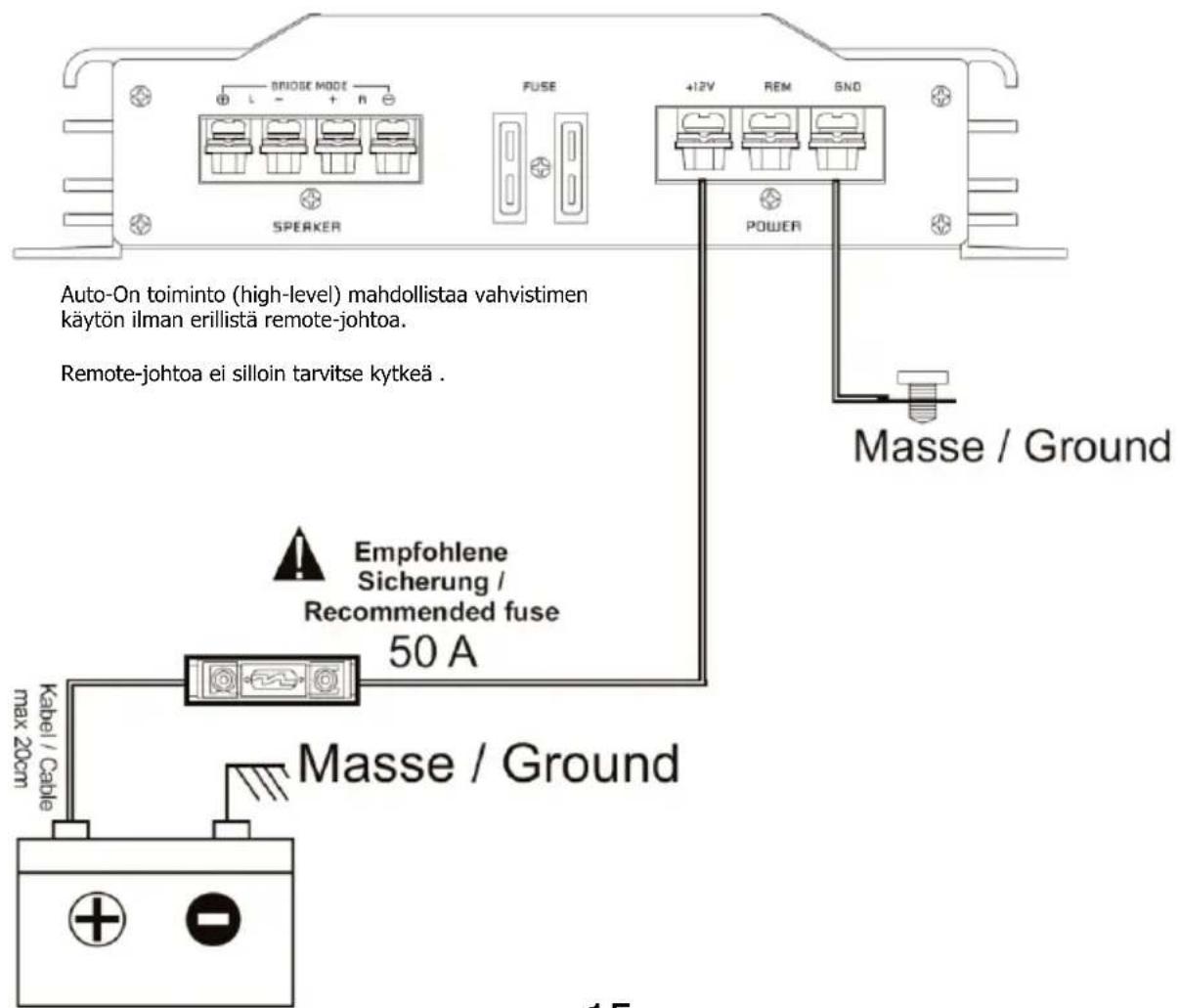

BRIDGE MODE +12V REM SND SPEAKER Auto-On toiminto (high-level) mahdollistaa vahvistimen käytön ilman erillistä remote-johtoa. Remote-johtoa ei silloin tarvitse kytkeä . POWER Masse / Ground Empfohlene Sicherung / Recommended fuse 30 A Kabel / Cable max 20cm Masse / Ground Batterie / Battery

High Level (kaiutintasoinen) sisääntulo – GZIA 2235HPX

GZIA 223SHPX REMOTE HPF LPF K-OVER GRIN INPUT R R POWER L PROTECT 4GHz 20GHz 2GHz 2GHz MEN MAX R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R RIppuen autosi audiojärjestelmästä ja kytkennöistä, häiriöitä voi esiintyä käytettäessä high level sisääntuloa. Kytke silloin vaihtoehtoinen johtosarjassa oleva lisämaa eliminoidaksesi häiriöitä. Kytke tämä johto vahvistimen GND virtaterminaaliin. Lautsprecher Ausgänge / Speaker Output OEM Head Unit

BRIOSE MODE +12V REM SNO SPEAKER POWER Auto-On toiminto (high-level) mahdollistaa vahvistimen käytön ilman erillistä remote-johtoa. Remote-johtoa ei silloin tarvitse kytkeä . Masse / Ground Empfohlene Sicherung / Recommended fuse 50 A Kabel / Cable max 20cm Masse / Ground

High Level (kaiutintasoinen) sisääntulo – GZIA 4115HPX

GZIR 4015HPX X-OVER HI INPUT (AUTO ON) CHI INPUT CHI HI INPUT (AUTO ON) X-OVER 40Hz 300Hz 30Hz 250Hz LPF MIN GRIN C42 CHI C40 CHI MIN GRIN 30Hz 250Hz LPF 40Hz 300Hz HFP Lautsprecher Ausgänge / Speaker Output Lautsprecher Ausgänge / Speaker Output OEM Head Unit Riippuen autosi audiojärjestelmästä ja kytkennöistä,häiriöitä voi esiintyä läyttätäägä high level sicäintütes

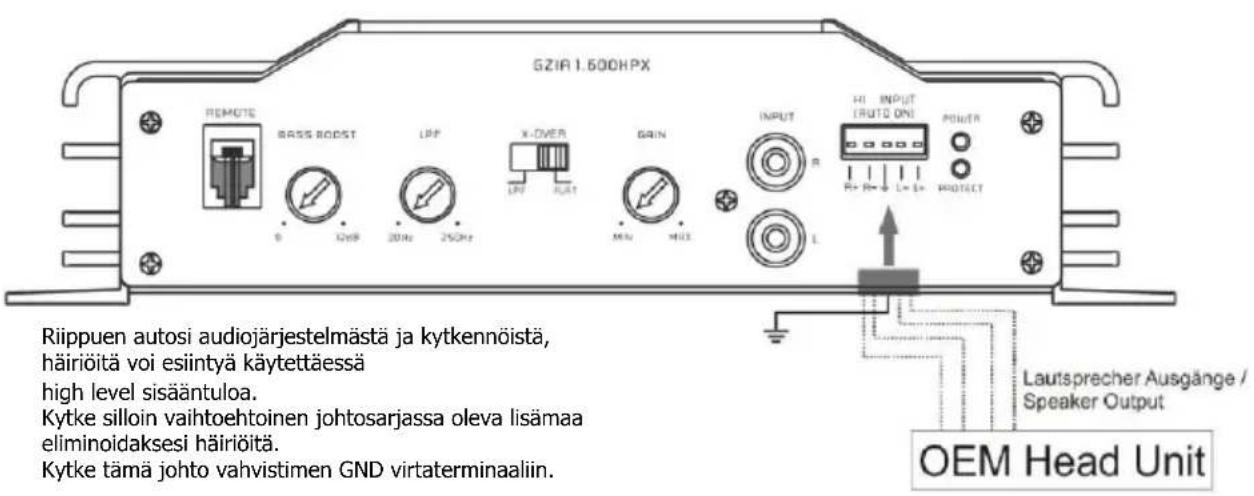

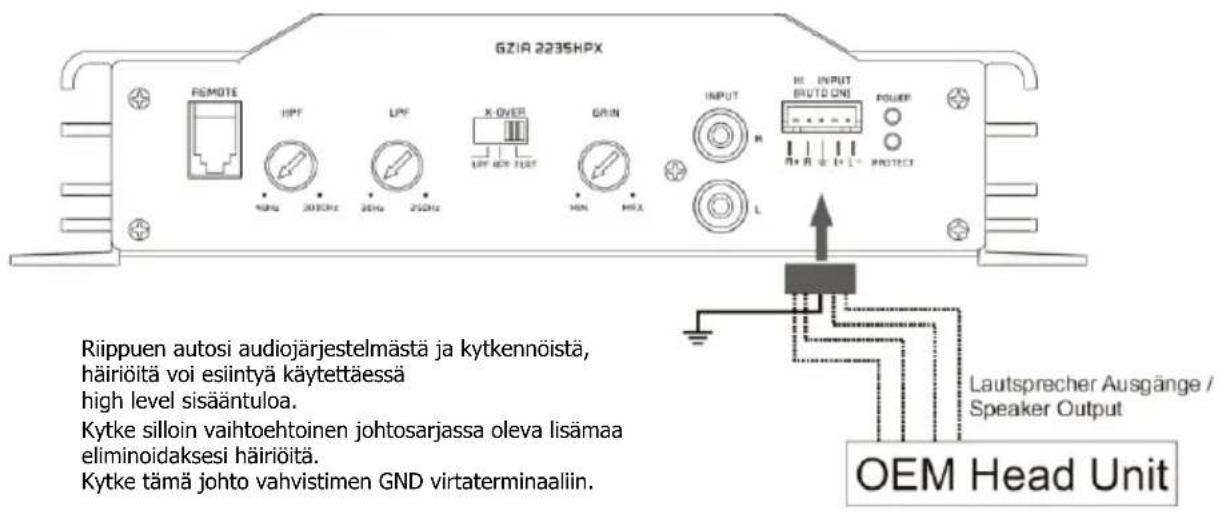

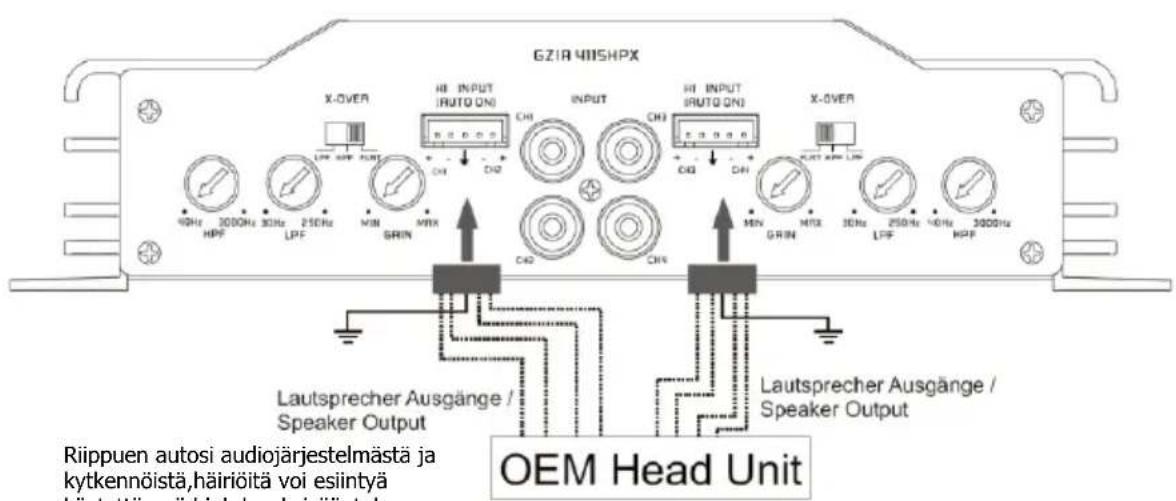

Riippuen autosi audiojärjestelmästä ja
kytkennöistä,häiriöitä voi esiintyä
käytettäessä high level sisääntuloa.
Kytke silloin vaihtoehtoinen johtosarjassa oleva lisämaa
eliminoidaksesi häiriöitä.
Kytke tämä johto vahvistimen GND virtaterminaaliin.

BRIDGE MODE CH1 - + CH2 POWER PROTECT FUSE +12V REM GND POWER Auto-On toiminto (high-level) mahdollistaa vahvistimen käytön ilman erillistä remote-johtoa. Remote-johtoa ei silloin tarvitse kytkeä . Empfohlene Sicherung / Recommended fuse 50 A Masse / Ground Kabel / Cable max 20cm Masse / Ground

Vahvistimen käynnistys

Kun laitat ohjelmalähteen päälle vahvistin käynnistyy automaattisesti.

Huomaa: Vahvistin kytkeytyy tilapäisesti pois päältä, mikäli sen lämpötila nousee liian kuumaksi. Lämpötilan laskettua normaaliksi vahvistin käynnistyy jälleen automaattisesti. (noin 80°).

Sisääntulon säätö

1. LEVEL (Min/Max): Käännä säädin täysin MIN asentoon
2. Käännä äänenvoimakkuussäädin asentoon kaksi kolmasosaa maksimivoimakkuudesta.
3. Säädä LEVEL-säätimestä tasoa lisää siihen saakka kunnes ääni kuulostaa vielä puhtaalle.

Käyttö Trimode-tilassa - huomioita

TRI MODE käyttö mahdollistaa subwooferin monokäytön, pääkanavien toistaessa stereona. Jätä jakosuotimen kytkin asentoon "Full".

Käytä 100 voltin, non-polar kondensaattoria ylipäästösuotimena suodattaaksesi pois matalat taajuudet ja ilma- tai rautasydänkeloja alipäästösuotimelle suodattaaksesi pois korkeat taajuudet.

Kondensaattoreiden ja kelojen arvot löydät alla olevasta taulukosta. Tässä vahvistimessa on etu ja takakanavissa tämä kytkentä mahdollisuus. Ainoastaan vasen ja oikea takakanava on näytetty oheisessa esimerkki kuvassa.

Arvot 6dB passiivijakosuotimelle

Taajuus	Kela	Kondensaattori
80 Hz	7,5 mH	470 uF
100 Hz	6,5 mH	330 uF
120 Hz	5,5 mH	370 uF
150 Hz	4 mH	220 uF

Kytkentä – GZIA 1.300HPX

GZIR 1.300HPX REMOTE BASS BOOST LPF GRIN INPUT HI INPUT AUTO ONI POWER R+ R- L+ L- PROTECT 0 12nB 30Hz 250Hz MIN MAX L

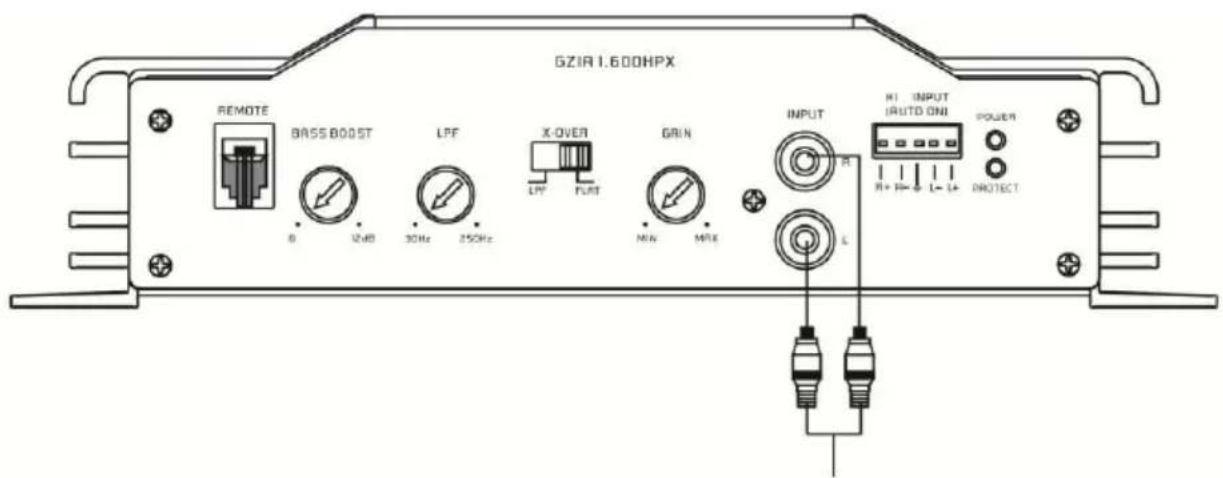

Kytkentä – GZIA 1.600HPX

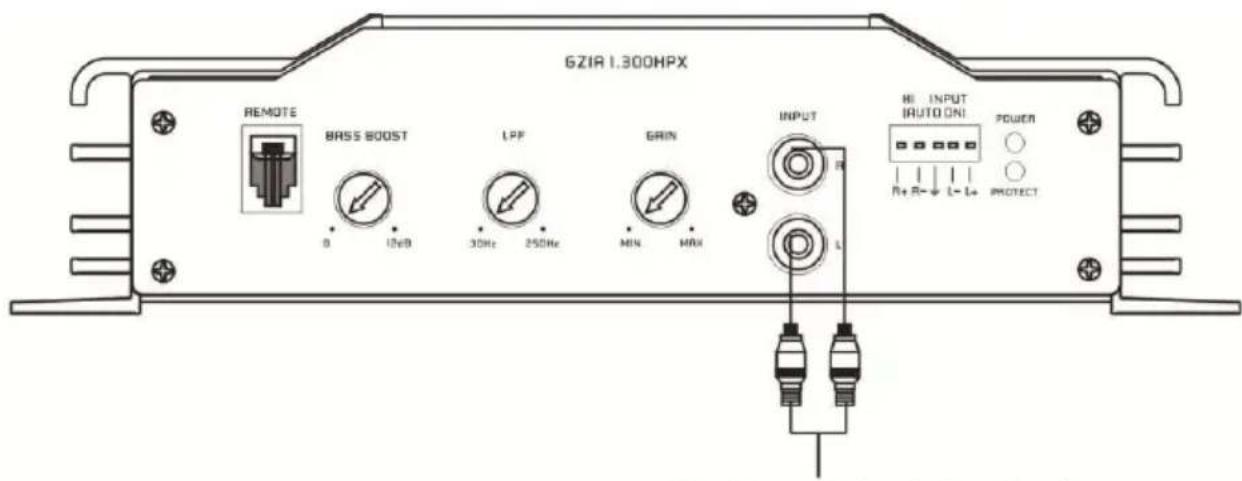

GZIR 1.600HPX REMOTE BASS BOOST LPF X-OVER GRIN INPUT R1 INPUT AUTO ONI POWER 8 12dB 30Hz 25GHz LPF FRAT MIN MRE L PROTECT

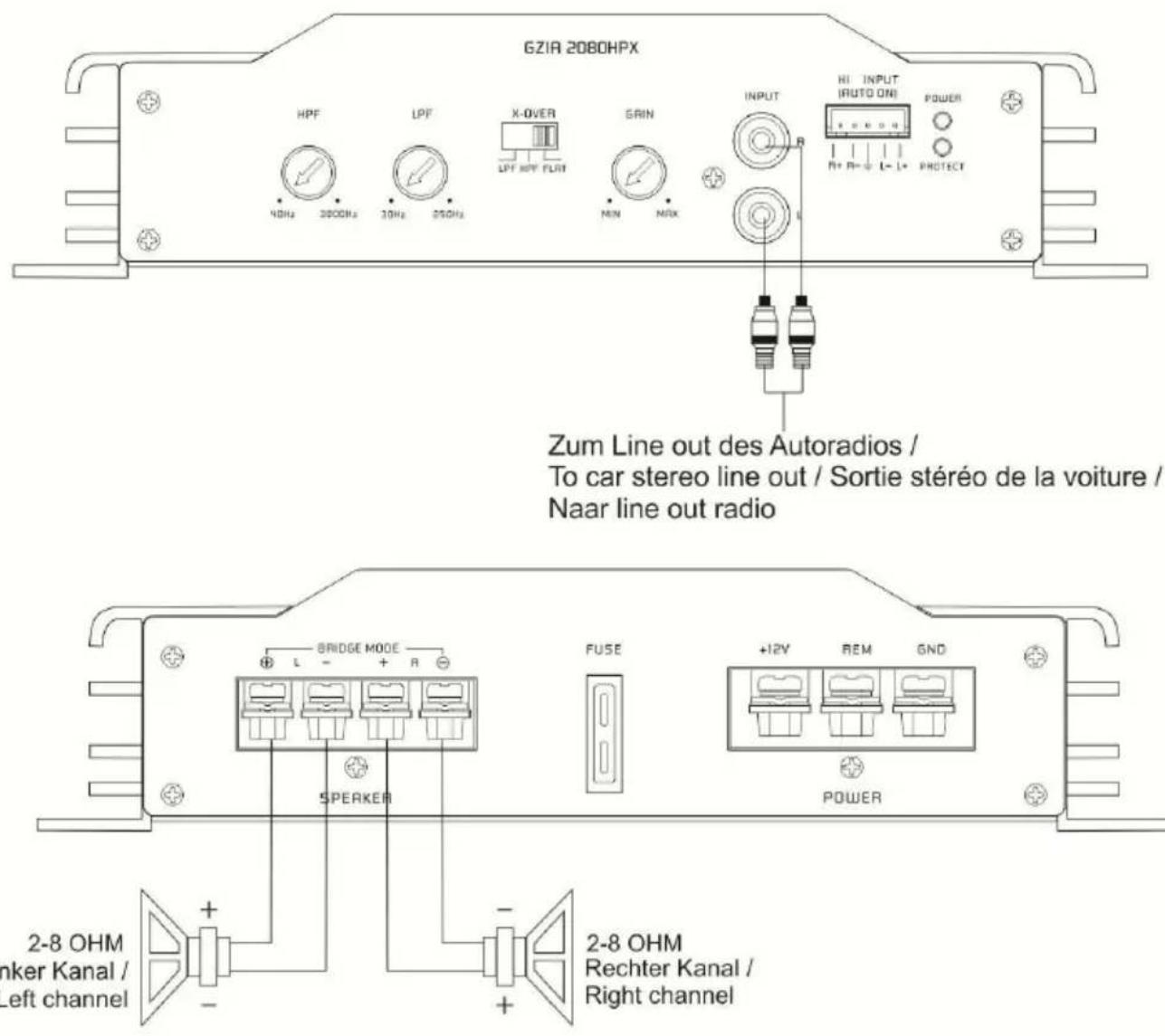

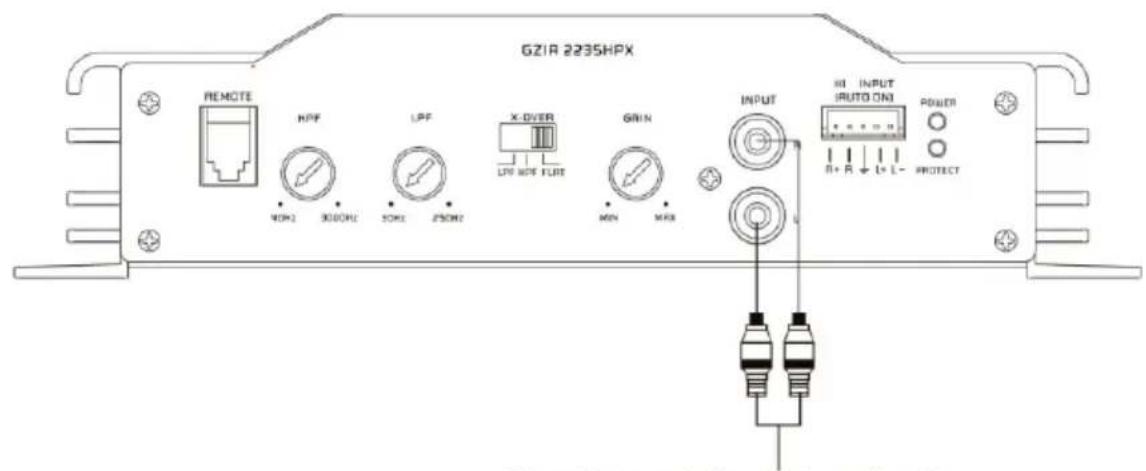

Stereo kytkentä – GZIA 2080HPX

GZIA 2080HPX HPF LPF X-OVER LPF HPF FLAT GRIN INPUT HI INPUT (AUTO ON) POWER R R+ R- L- L+ PROTECT 40Hz 3000Hz 30Hz 250Hz L Sum Line out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio BRIDGE MODE SPEAKER FUSE +12V REM GND POWER 2-8 OHM Rechter Kanal / Left channel + - + - 2-8 OHM Rechter Kanal / Right channel

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 2 \~ 8 Ohm

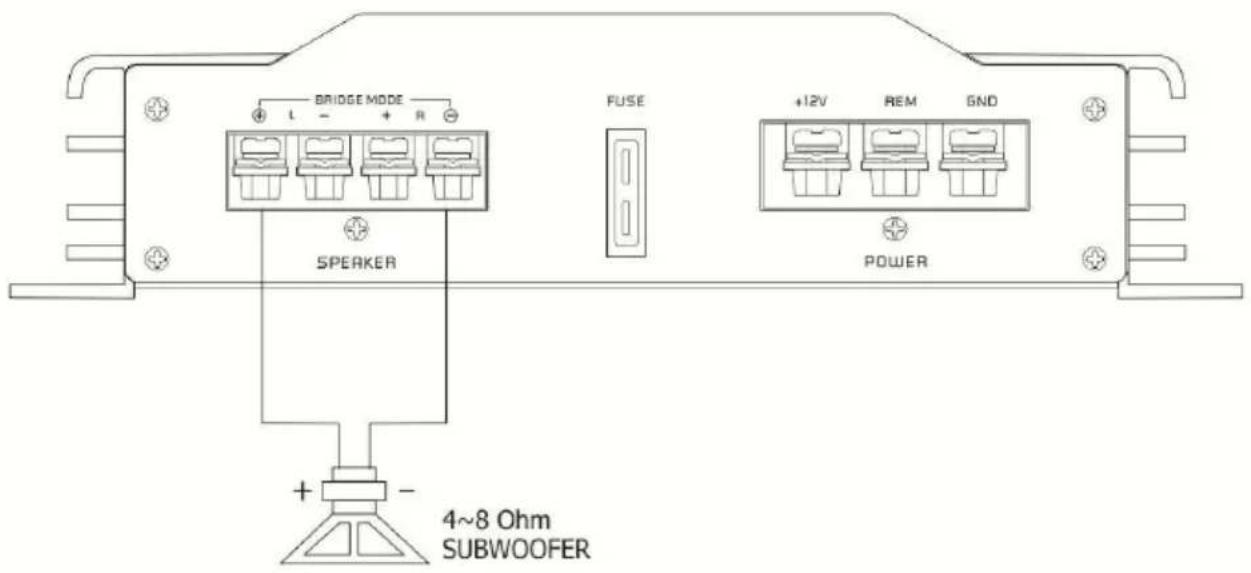

Mono kytkentä – GZIA 2080HPX

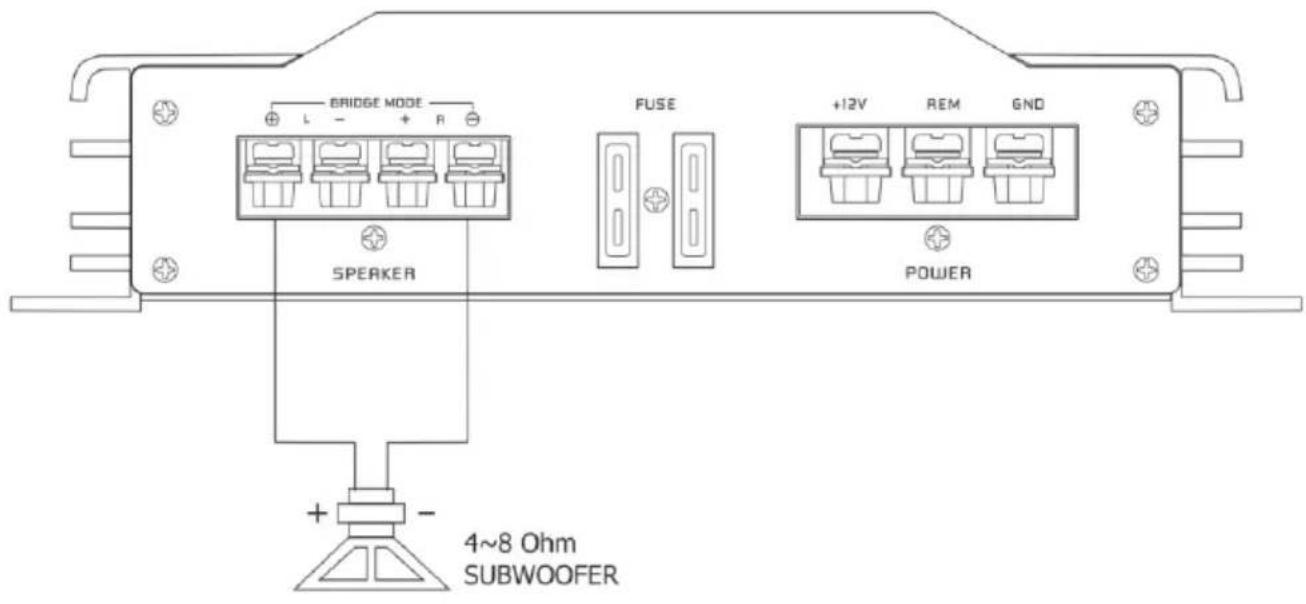

BRIDGE MODE L - + R - SPEAKER FUSE +12V REM GND POWER + - 4~8 Ohm SUBWOOFER

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

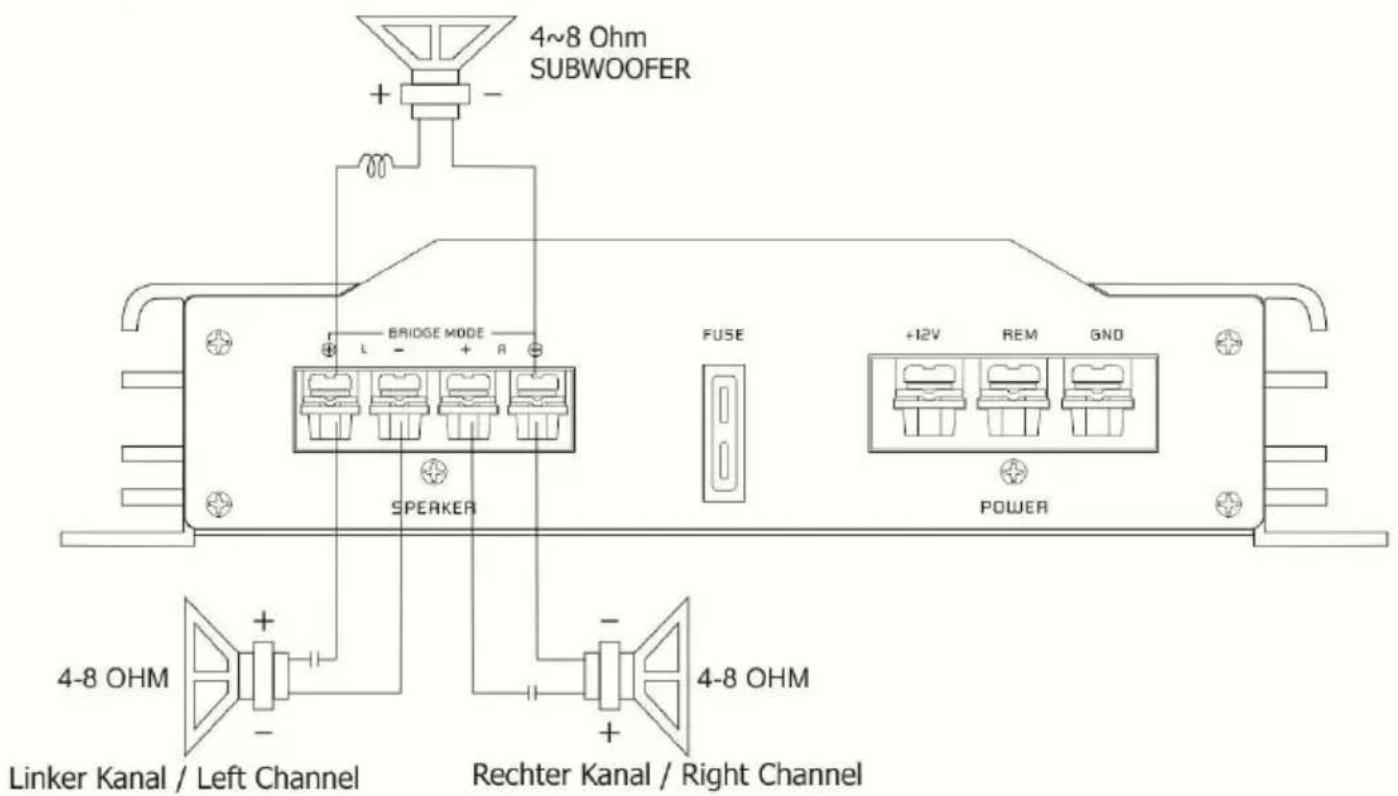

Trimode käyttö – GZIA 2080HPX

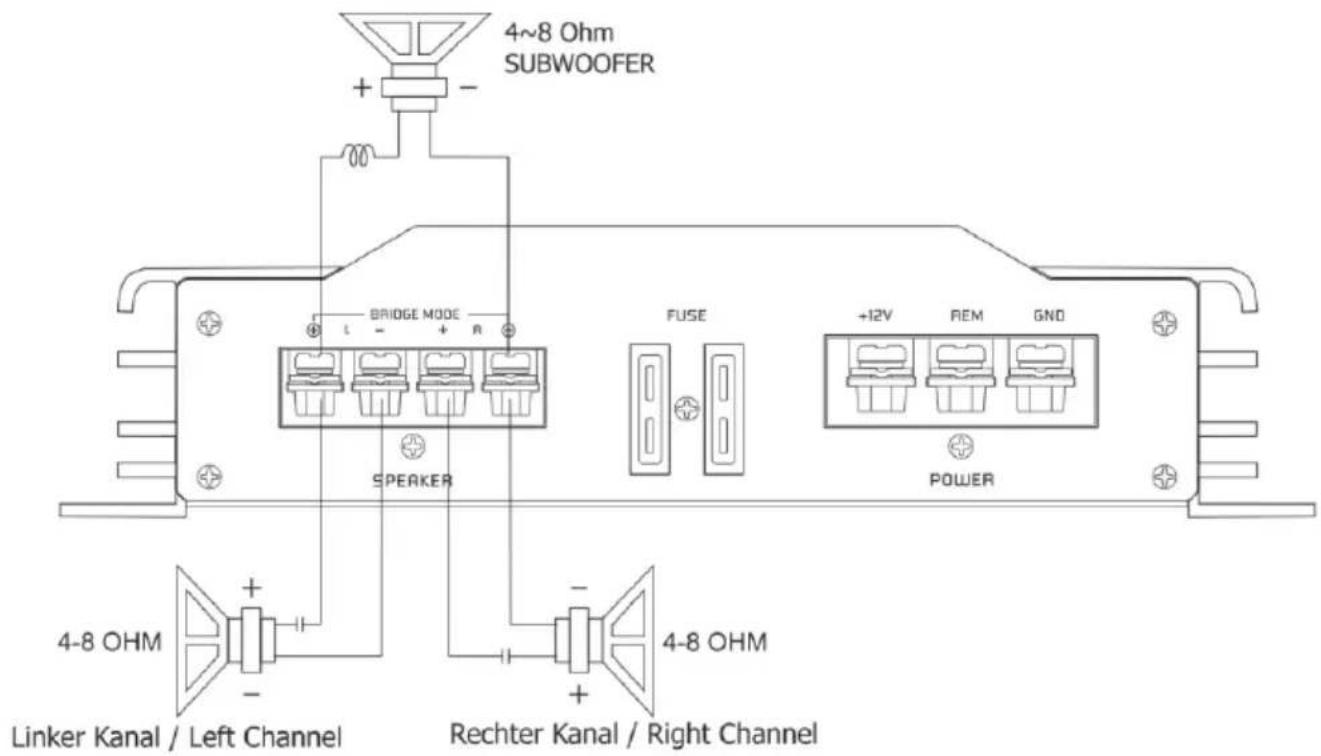

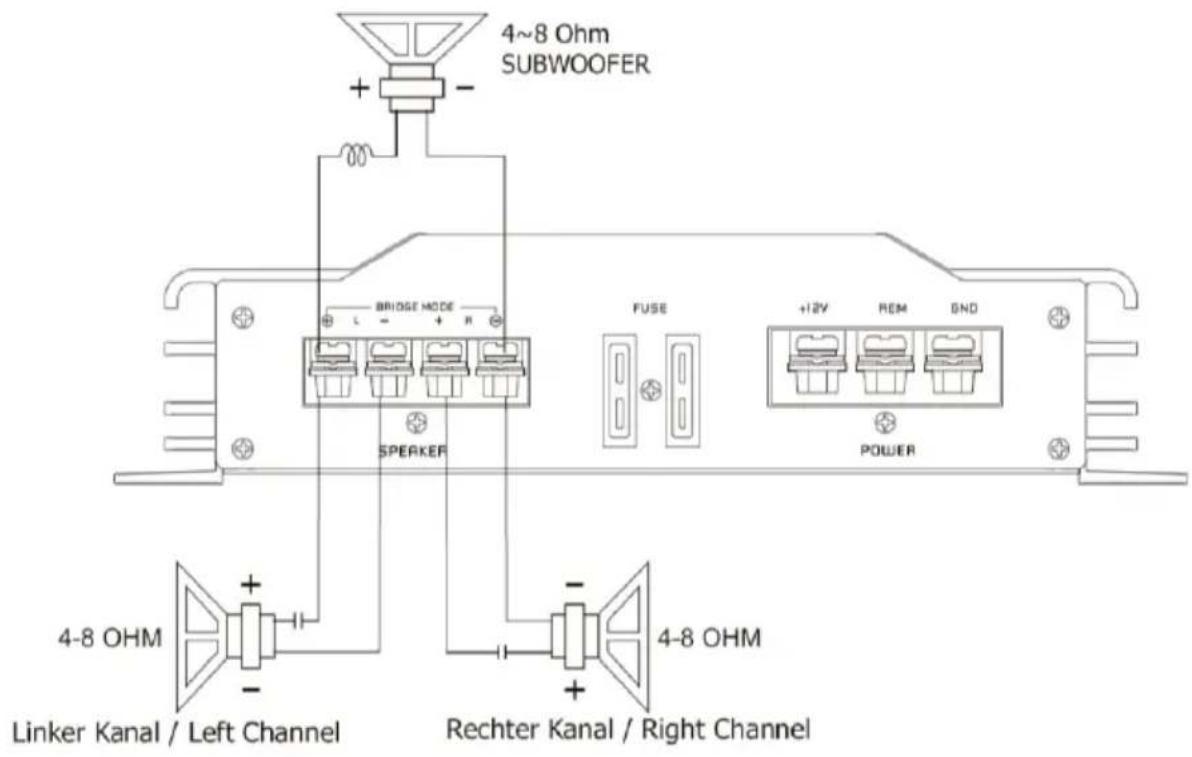

4~8 Ohm SUBWOOFER BRIDGE MODE L - + R SPEAKER FUSE +12V REM GND POWER 4-8 OHM Linker Kanal / Left Channel Rechter Kanal / Right Channel 4-8 OHM

Spule / Inductor / Filtre Pass bas / Spioel Lowpass Filter

Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

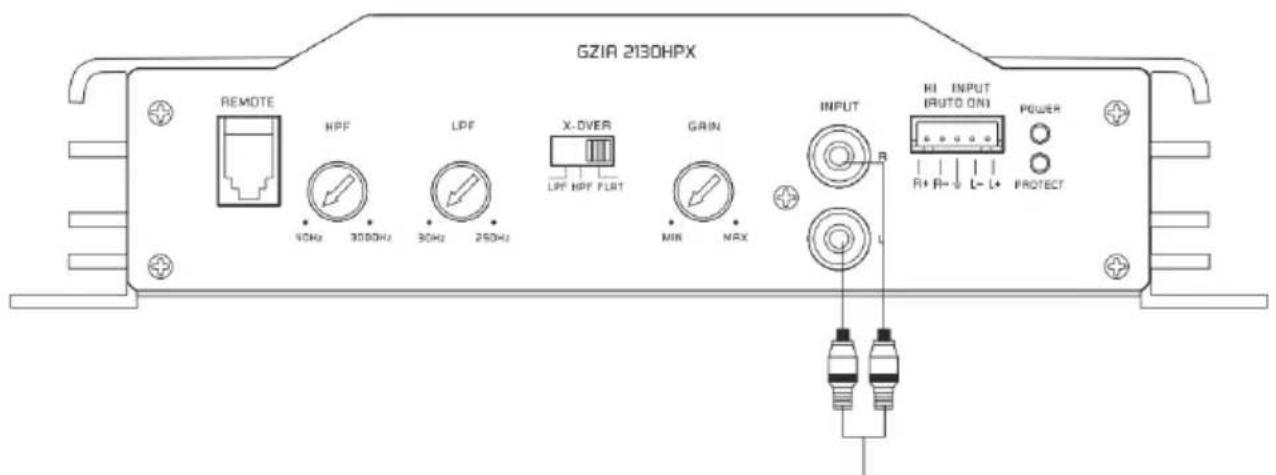

Stereo kytkentä – GZIA 2130HPX

GZIA 2130HPX REMOTE HPF LPF X-DIVER LPF HPF FLRT GAIN MIN NRX INPUT HI INPUT AUTO ON1 POWER R+ R-↓ L- L+ PROTECT

Mono kytkentä – GZIA 2130HPX

BRIDGE MODE L - + R SPEAKER FUSE +12V REM GND POWER + - 4~8 Ohm SUBWOOFER

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Trimode käyttö – GZIA 2130HPX

4~8 Ohm SUBWOOFER BRIDGE MODE SPEAKER FUSE +12V REM GNO POWER 4-8 OHM Linker Kanal / Left Channel Rechter Kanal / Right Channel

Spule / Inductor / Filtre Pass bas / Spioel Lowpass Filter

Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Stereo kytkentä – GZIA 2235HPX

GZ1R 2235HPX REMOTE HPF LPF X-OVER LPG NOF FLUE GRIN MIN MAX INPUT MI INPUT IRUTO ON POWER B+ R ↓ L+ L- PROTECT

Trimode käyttö – GZIA 2235HPX

4~8 Ohm SUBWOOFER BRIDGE MODE L - + R SPEAKER FUSE +12V REM GND POWER 4-8 OHM Linker Kanal / Left Channel Rechter Kanal / Right Channel

60
Spule / Inductor / Filtre Pass bas / Spoiel Lowpass Filter
→|
Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

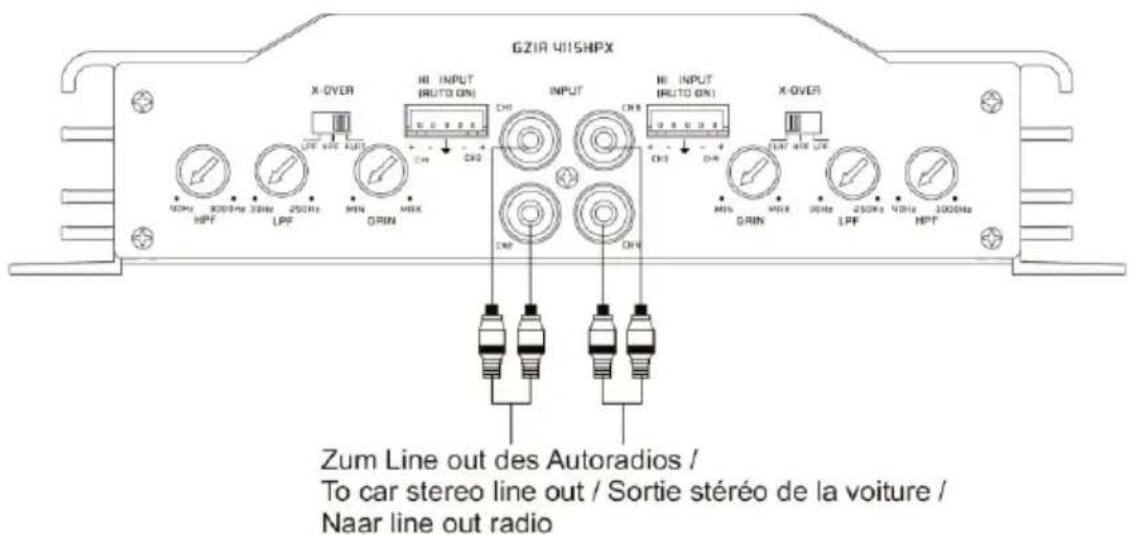

Stereo kytkentä – GZIA 4115HPX

GZIR 4115HPX X-OVER III INPUT (RUTO ON) INPUT III INPUT (RUTO ON) X-OVER 30Hz 250Hz 40Hz 300Hz GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN GRIN

BRIDGE MODE CH1 - + CH2 + POWER PROTECT +12V REM GND POWER CH 1 2-8 OHM + - CH 2 2-8 OHM CH 3 2-8 OHM + - CH 4 2-8 OHM

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 2 \~ 8 Ohm

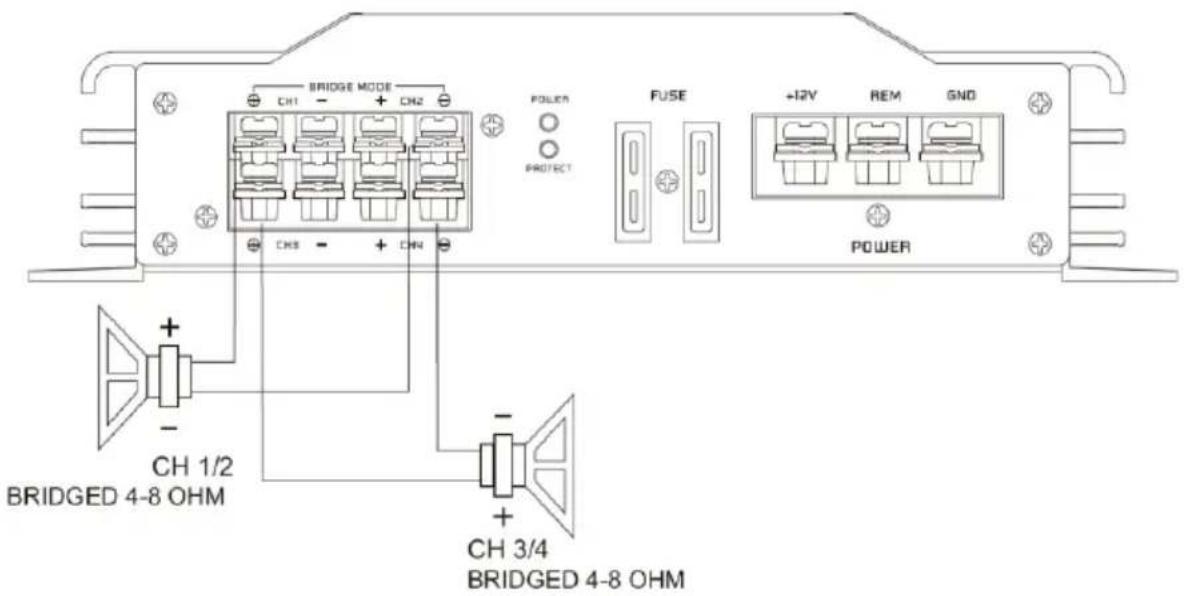

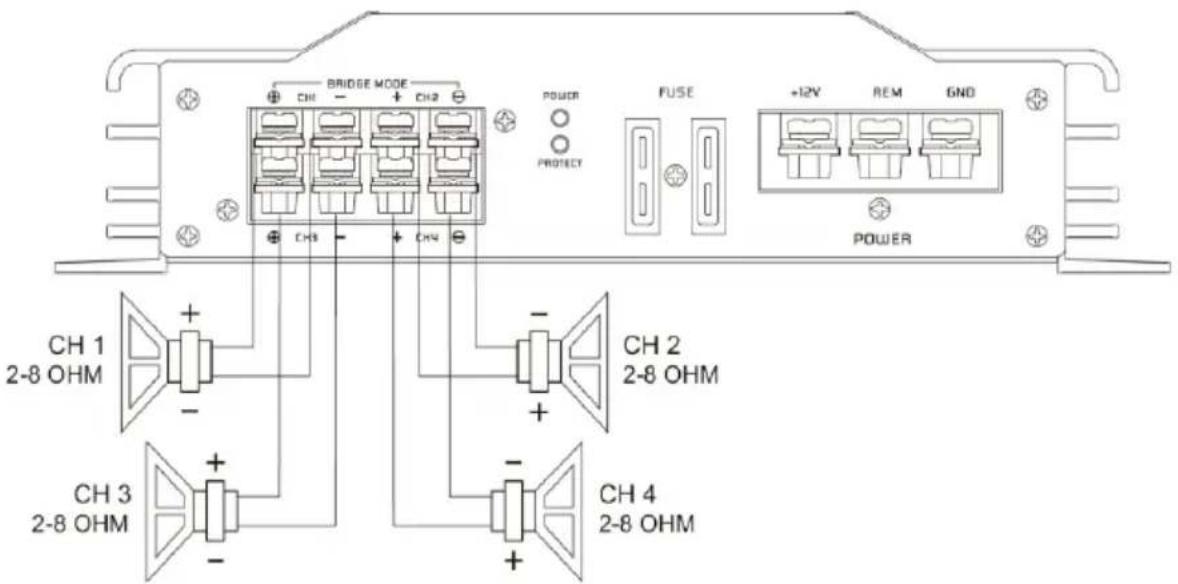

Sillattu kytkentä – GZIA 4115HPX

BRIDGE MODE CH1 - + CH2 POWER PROTECT FUSE +12V REM GND POWER CH 1/2 BRIDGED 4-8 OHM CH 3/4 BRIDGED 4-8 OHM

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Trimode käyttö – GZIA 4115HPX

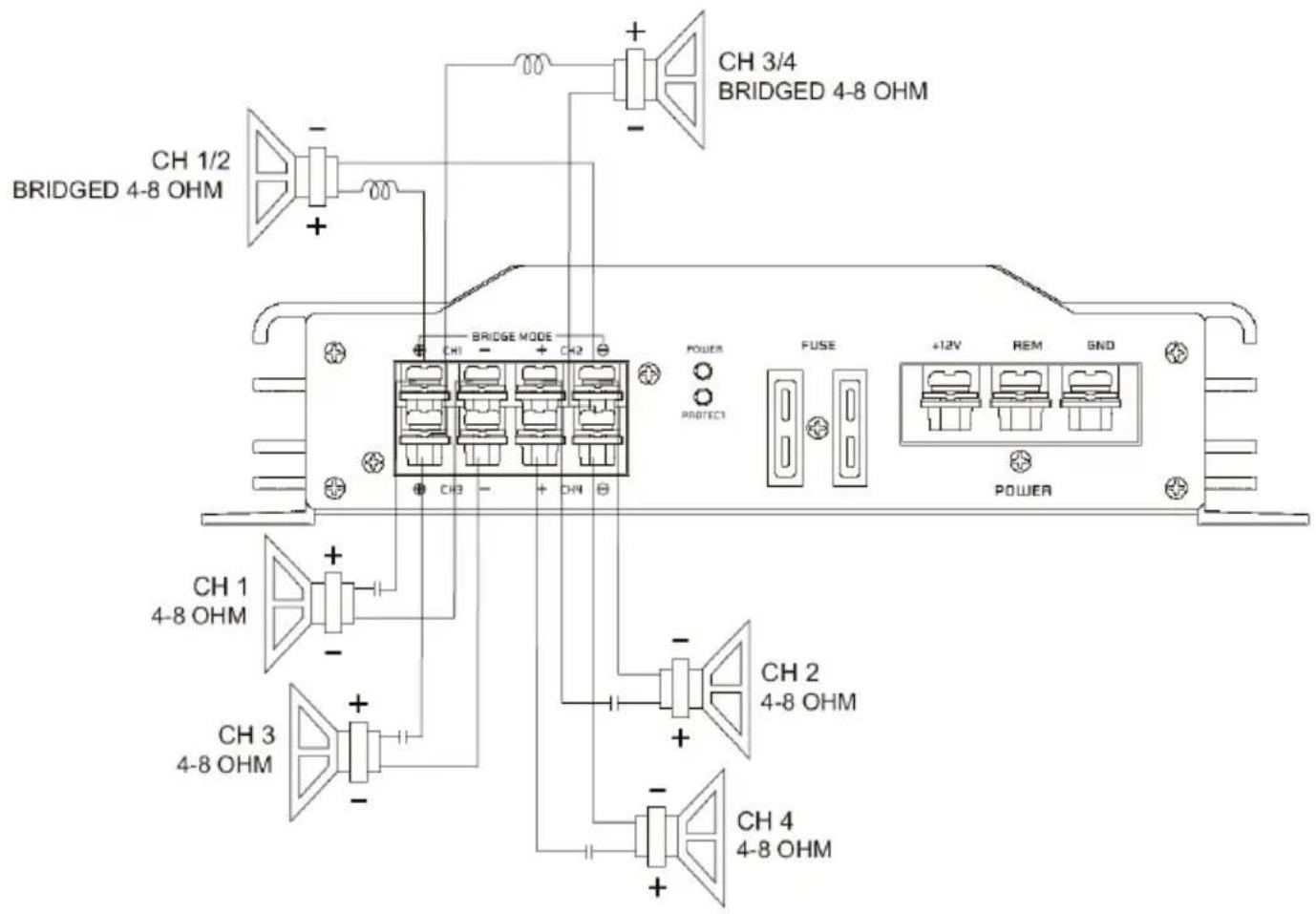

CH 1/2 BRIDGED 4-8 OHM CH 3/4 BRIDGED 4-8 OHM BRIDGE MODE CH1 CH2 POWER PROTECT FUSE +12V REM BND POWER CH 1 4-8 OHM - CH 2 4-8 OHM - CH 3 4-8 OHM - CH 4 4-8 OHM

Spule / Inductor / Filtre Pass bas / Spioel Lowpass Filter

— Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Malli	GZIA1.300HPX	GZIA1.600HPX
Tyyppi	1 Channel Class A/B	1 Channel Class A/B
RMS teho @ 4 ΩCEA Standard CEA-2006-A	1 x 200 W(1% THD+N)	1 x 230 W(1% THD+N)
RMS teho @ 2 ΩCEA Standard CEA-2006-A	-	1 x 400 W(1% THD+N)
RMS teho @ 1 ΩCEA Standard CEA-2006-A	-	1 x 600 W(1% THD+N)
MAX tehoCEA Standard CEA-2006-A	1 x 300 W @ 4 Ω(10% THD+N)	1 x 700 W @ 1 Ω(10% THD+N)
Vaimennuskerroin	> 150	> 150
Häiriöetäisyys	> 80 dB	> 80 dB
Alipäästösuodin	30 – 250 Hz	30 – 250 Hz
Bass Boost	0 – 12 dB	0 – 12 dB
Ylipäästösuodin	-	-
Taajuusvaste	10 Hz – 250 Hz	10 Hz – 30 KHz
Sisääntulonherkkyys	200 mV – 6 V	200 mV – 6 V
Bassonkaukosäädin	√	√
Auto-On @ High level	√	√
Sulake	1 x 30A	2 x 30A
MitatW x H x L mm	200 x 213 x 50	333 x 213 x 50
MitatW x H x L tuumaa	8.39" x 8.39" x 1.97"	13.11" x 8.39" x 1.97"

Tekniset tiedot

Malli	GZIA2080HPX	GZIA2130HPX	GZIA2235HPX	GZIA4115HPX
Tyyppi	2 Channel ClassA/B	2 Channel ClassA/B	2 Channel ClassA/B	4 Channel ClassA/B
RMS teho @ 4 ΩCEA Standard CEA-2006-A	2 x 60 W(1% THD+N)	2 x 85 W(1% THD+N)	2 x 150 W(1% THD+N)	4 x 70 W(1% THD+N)
RMS teho @ 2 ΩCEA Standard CEA-2006-A	2 x 80 W(1% THD+N)	2 x 130 W(1% THD+N)	2 x 235 W(1% THD+N)	4 x 115 W(1% THD+N)
RMS teho @ 1 ΩCEA Standard CEA-2006-A	-	-	-	-
RMS teho @ 4Ω BridgedCEA Standard CEA-2006-A	1 x 200 W(1% THD+N)1 x 240 W(10% THD+N)	1 x 260 W(1% THD+N)1 x 320 W(10% THD+N)	1 x 470 W(1% THD+N)1 x 540 W(10% THD+N)	2 x 230 W(1% THD+N)2 x 250 W(10% THD+N)
Vaimennuskerroin	> 150	> 150	> 100	> 100
Häiriöetäisyys	> 85 dB	> 85 dB	> 80 dB	> 80 dB
Alipäästösuodin	30 – 250 Hz	30 – 250 Hz	30 – 250 Hz	30 – 250 Hz
Ylipäästösuodin	40 – 3000 Hz	40 – 3000 Hz	40 – 3000 Hz	40 – 3000 Hz
Taajuusvaste	10 Hz – 30 KHz	10 Hz – 30 KHz	10 Hz – 30 KHz	10 Hz – 30 KHz
Sisääntulonherkkyys	200 mV – 6 V	200 mV – 6 V	200 mV – 6 V	200 mV – 6 V
Bassonkaukosäädin	-	√ (optional)	√	-
Auto-On @ High level	√	√	√	√
Sulake	1 x 20A	2 x 15A	2 x 25A	2 x 25A
MitatW x H x L mm	175 x 213 x 50	215 x 213 x 50	285 x 213 x 50	285 x 213 x 50
MitatW x H x L tuumaa	6.89" x 8.39" x1.97"	8.46" x 8.39" x1.97"	11.22" x 8.39" x1.97"	11.22" x 8.39" x1.97"

Ongelman esiintyessä

Ongelman kuvaus	Tarkasta	Toimenpide
Ei ääntä	Palaako POWER LED valo?	Tarkasta vahvistimen sulakkeet.Tarkasta onko herätevirtajohtokytketty.Tarkista signaalikaapelit.Tarkasta kytkimen asennot.Tarkasta ohjelmalähteenäänenvoimakkuussäätimen asento.
	Palaako diaknostiikka LED valo?	Tarkasta etteivät kaiutinjohdot ole oikosulussa tai vahvistinylikuumentunut.
Vahvistin ei käynnisty	Tuleeko vahvistimelle virta?	Tarkasta virtajohdotus
	Tuleeko vahvistimelle herätevirta?	Tarkasta ohjelmalähteenkytkennät.
Ei ääntä yksittäisestäkaiutinlähdöstä	Onko vikaa kaiutinjohdotuksessa?	Tarkasta että kaiutinjohdot ovat kytketty ja että ne eivät ole oikosulussa.
	Onko vikaa signaalikaapeleissa?	Käännä vasen ja oikea RCA johtoselvittääksesi onko vika ennenvahvistinta.
Vahvistin kytkeytyy poispäältä keskimääräisellä /kovalla voimakkuudella	Onko väärä kaiutinkuormanimpedanssi?	Varmistu että kaiutinkuormanimpedanssi on suositellunkaltainen.
Protection LED palaa	Onko vahvistin ylikuumentunut?	Vähennä äänenvoimakkuutta
	Onko kaiutinjohdot oikosulussa?	Tarkasta kaiutinjohtojen kytkennätja eristeet

Rajoitettu takuu. Viallinen tuote täytyy palauttaa alkuperäisessä pakkauksessaan. Ole hyvä ja liitä kopio alkuperäisestä ostokuitista sekä yksityiskohtainen vikakuvaus. Ylikuormituksesta ja tuotteen väärinkäytöstä (oikosulut, yms.) aiheutuneet viat eivät kuulu takuun piiriin.

Pidätämme oikeuden tehdä tarvittavia muutoksia tai parannuksia tuotteeseen ilman ennakkoilmoitusta asiakkaalle.
