Typ	2-Kanal Klasse A/B
RMS-Leistung bei 4 Ω (1% THD+N)	2 x 60 W
RMS-Leistung bei 2 Ω (1% THD+N)	2 x 80 W
RMS-Leistung bei 4 Ω überbrückt (1% THD+N)	1 x 200 W
Dämpfungsfaktor	> 150
Signal-Rausch-Verhältnis	> 85 dB
Tiefpassfilterbereich	30 – 250 Hz
Hochpassfilterbereich	40 – 3000 Hz
Frequenzgang	10 Hz – 30 kHz
Eingangsempfindlichkeit	200 mV – 6 V
Eingänge	RCA (Cinch) und High Level (Lautsprecherpegel)
Auto-On-Funktion	Ja (über High-Level-Eingang)
Bass-Fernbedienung	Nicht im Lieferumfang (für einige Modelle optional)
Schutzfunktionen	Thermisch, Kurzschluss, Überlast
Empfohlene Sicherung	1 x 20 A
Abmessungen (B x H x L)	175 x 213 x 50 mm (6,89" x 8,39" x 1,97")
Stromversorgung	12 V DC (Masse negativ)
Montage	Schraubbefestigung; ausreichende Belüftung sicherstellen
Wartung	Mit einem trockenen Tuch reinigen; Feuchtigkeit vermeiden.
Garantie	Eingeschränkte Garantie; defekte Produkte in Originalverpackung mit Kaufbeleg zurücksenden.

Häufig gestellte Fragen - GZIA 2080HPX Ground Zero

Wie schließe ich den Verstärker an ein OEM-Radio an?

Verwenden Sie den High-Level-Eingang (Lautsprecherpegel) am Verstärker. Schließen Sie die Lautsprecherausgänge Ihres Radios an die HI-EINGANG-Klemmen an. Der Verstärker schaltet sich automatisch ein, wenn ein Signal erkannt wird (Auto-On-Funktion). Verwenden Sie in diesem Modus nicht die Remote-Klemme.

Welche Sicherungsstärke wird für den GZIA 2080HPX empfohlen?

Die empfohlene Sicherungsstärke beträgt 20 A. Verwenden Sie nur eine Sicherung, die mit der mitgelieferten identisch ist. Die Verwendung einer anderen Stärke kann zu Schäden führen.

Kann ich sowohl High-Level- als auch RCA-Eingänge gleichzeitig verwenden?

Nein, Sie müssen entweder die High-Level-Eingänge oder die Cinch (RCA)-Eingänge verwenden. Die gleichzeitige Verwendung beider kann den Verstärker beschädigen.

Warum leuchtet die Schutz-LED?

Die Schutz-LED zeigt einen Fehler an. Häufige Ursachen: Kurzschluss an den Lautsprecherkabeln, Überhitzung (der Verstärker schaltet sich vorübergehend ab) oder Überlast. Überprüfen Sie die Lautsprecheranschlüsse und sorgen Sie für ausreichende Belüftung.

Wie stelle ich die Frequenzweiche ein?

Verwenden Sie den Modus-Schalter, um LPF (nur tiefe Frequenzen), HPF (nur mittlere/hohe Frequenzen) oder FLAT (vollständiger Bereich) auszuwählen. Stellen Sie dann die Tiefpass (30-250 Hz) und Hochpass (40-3000 Hz) Regler ein, um die gewünschten Grenzfrequenzen festzulegen.

Was ist der Unterschied zwischen HPF und LPF?

HPF (Hochpassfilter) lässt Frequenzen oberhalb des Grenzwerts passieren und blockiert tiefe Frequenzen. Es wird für Mittel- und Hochtöner verwendet. LPF (Tiefpassfilter) lässt Frequenzen unterhalb des Grenzwerts passieren und blockiert hohe Frequenzen. Es wird für Subwoofer verwendet.

Kann ich die Kanäle des GZIA 2080HPX überbrücken?

Ja, der Verstärker unterstützt den Brückenmodus. Schließen Sie das positive Lautsprecherkabel an den linken Kanal (+) und das negative an den rechten Kanal (-) an. Die überbrückte Ausgangsleistung beträgt bis zu 200 W RMS bei 4 Ω.

Welchen Eingangsempfindlichkeitsbereich gibt es?

Die Eingangsempfindlichkeit kann mit dem GAIN-Regler von 200 mV bis 6 V eingestellt werden. So kann der Verstärker an den Ausgangspegel Ihres Radios angepasst werden.

Wie kann ich eine Überhitzung des Verstärkers verhindern?

Sorgen Sie für ausreichende Belüftung um den Verstärker herum. Montieren Sie ihn nicht in einem geschlossenen Raum ohne Luftzirkulation. Wenn der Verstärker zu heiß wird, schaltet er sich vorübergehend ab. Reduzieren Sie die Lautstärke oder verbessern Sie die Kühlung.

Enthält der GZIA 2080HPX eine Bass-Fernbedienung?

Nein, der GZIA 2080HPX enthält keine Bass-Fernbedienung. Einige andere Modelle der IRIDIUM-Serie (z.B. GZIA 2235HPX) enthalten eine, und für den GZIA 2130HPX ist sie als optionales Zubehör erhältlich.

BEDIENUNGSANLEITUNG GZIA 2080HPX Ground Zero

Bitte sorgfältig lesen

Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß mit diesen Produkten.

Ausstattungsmerkmale

• 4 Ohm / 2 Ohm stabil Stereo
• 4 Ohm stabil Mono (GZIA 1.300HPX)
• 1 Ohm stabil Mono (GZIA 1.600HPX)
• Einschalt- und Schutzanzeige
• Bass Boost (GZIA 1.300HPX / 1.600HPX)
• Hochpass regelbar (GZIA 2080HPX / 2235HPX / 2130HPX / 4115HPX)
- Tiefpass regelbar
• Auto-On @ High Level Input
- Weiß beleuchtetes Logo (außer GZIA 1.300HPX / 2080HPX)
• Regelbare Eingangsempfindlichkeit
- Einschaltverzögerung
• Bass Lautstärkeregler (GZIA 1.300HPX / 1.600HPX / 2235HPX, GZIA 2130HPX optional)
• Temperatur / Kurzschluss / Überlast-Schutz

Benötigte Materialien und Werkzeuge zur Installation

• Kreuzschlitz Schraubendreher
• Bohrmaschine, 3 mm Metallbohrer
• Befestigungsschrauben
• Stromkabel min. 10 mm²
- Massekabel min 10 mm ^2
• Lautsprecherkabel min. 2 x 1,5 mm²

Bitte unbedingt beachten!

• Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)
• Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
- Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator (Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu gewährleisten.

WARNUNG!

Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem lauter Musik ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die Musik auf geringer Lautstärke zu hören.

Planung

Vor der Installation sollten Sie folgende Punkte berücksichtigen:

a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Gerätes gewährleistet ist.
b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen.

Einbau des Verstärkers

a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem es genügend Platz für die Luftzirkulation und Kühlung gibt.
b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4 Löcher bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen.

Warnung

Bitte diese Systeme so einbauen, dass Elektroanbindungen vor Beschädigungen geschützt sind.

+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, dass das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschließen.

Wenn es notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine minderwertigere Sicherung benutzt wird, kann sie Schaden an dem ganzen System verursachen Dieser ist von der Garantie ausgeschlossen.

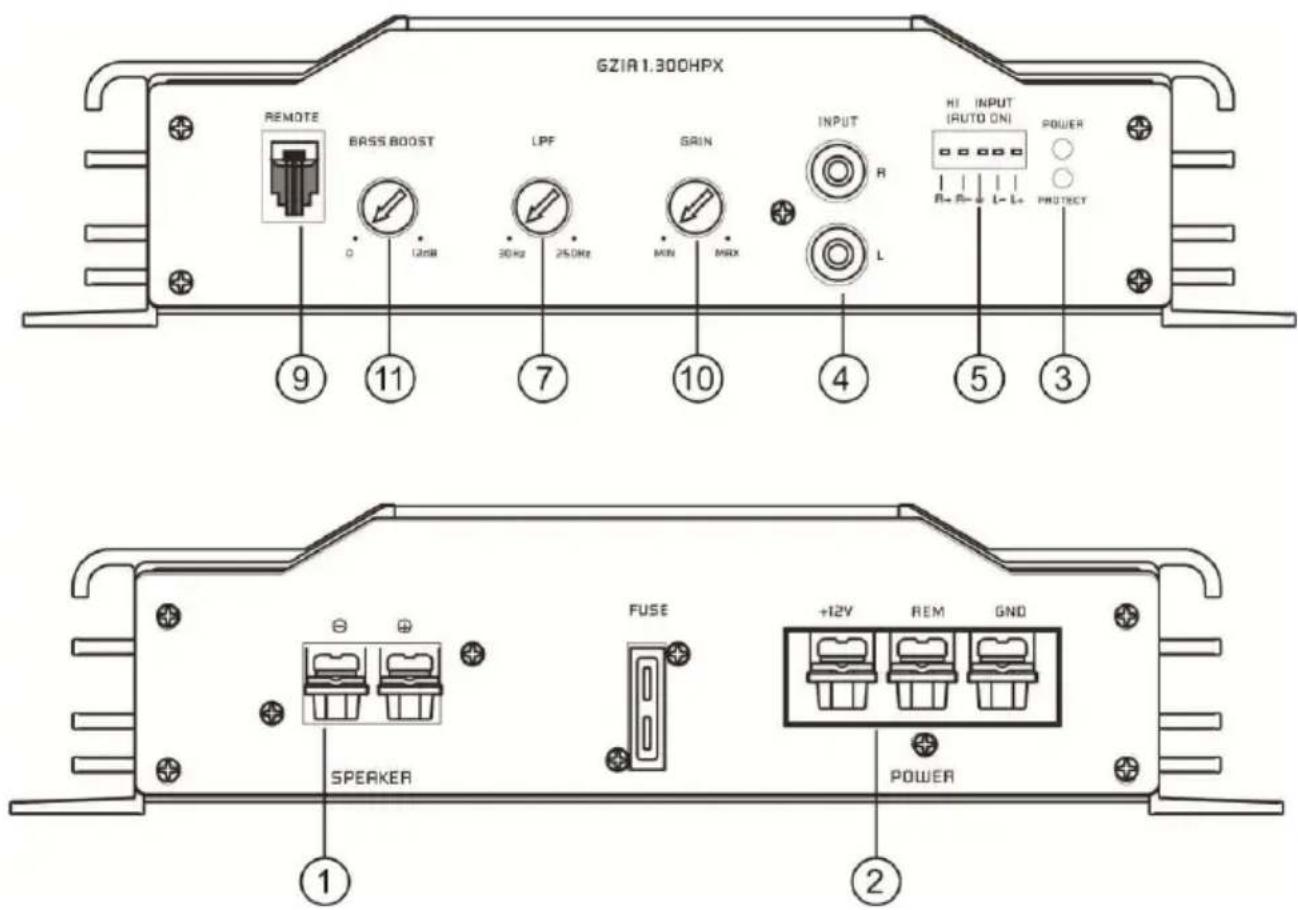

Einstellungen und Funktionen – GZIA 1.300HPX

GZIA 1.300HPX REMOTE BASS BOOST LPF SRIN INPUT HI INPUT (AUTO ON) POWER R L PROTECT 9 11 7 10 4 5 3 FUSE +12V REM GND POWER SPEAKER 1 2

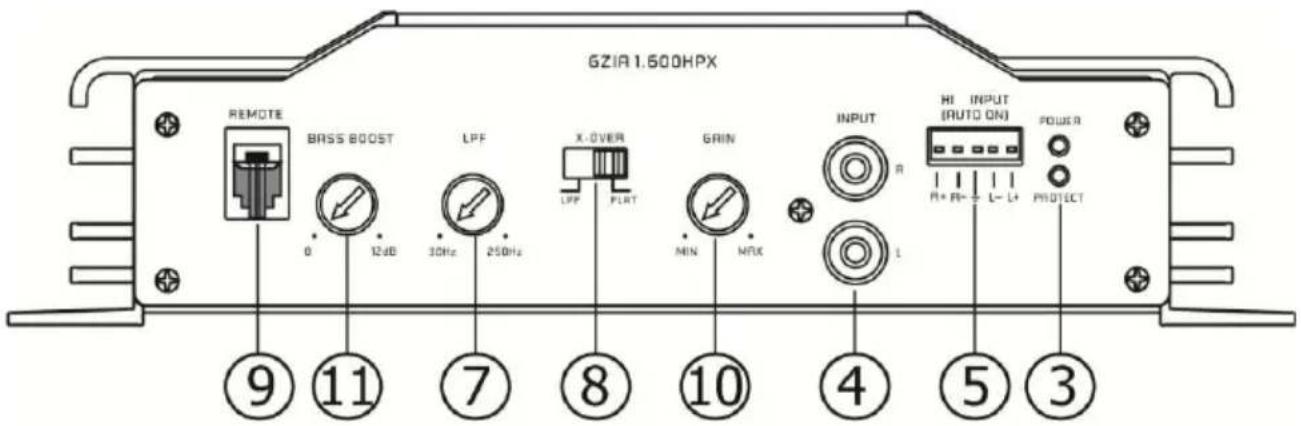

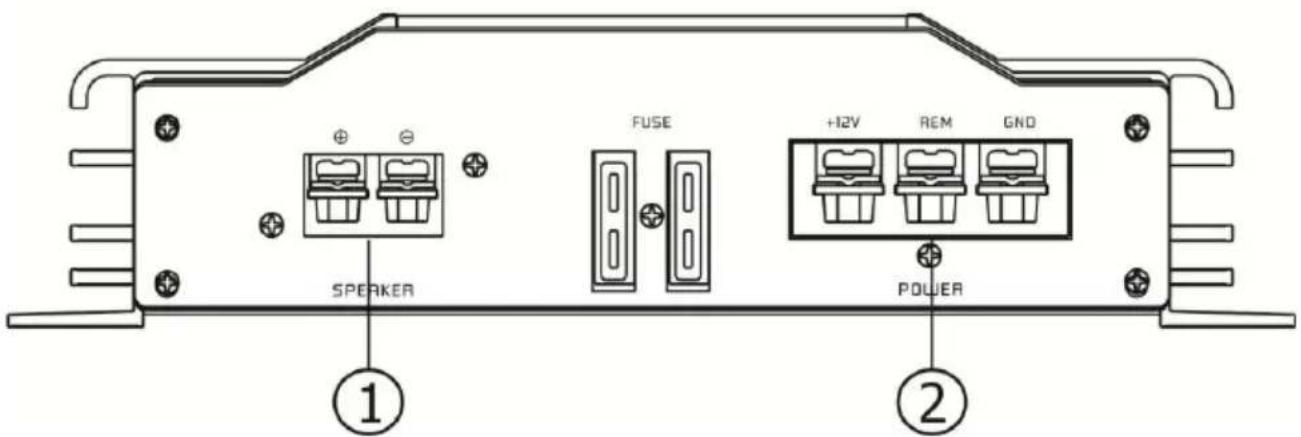

Einstellungen und Funktionen – GZIA 1.600HPX

GZIA 1.600HPX REMOTE BASS BOOST LPF X-OVER LPP PLRT GRIN MIN MAX INPUT R HI INPUT (RUTO ON) POWER R+ R+→ L- L+ PROTECT ⑨ ⑪ ⑦ ⑧ ⑩ ④ ⑤ ③

SPEAKER FUSE +12V REM GND POWER ① ②

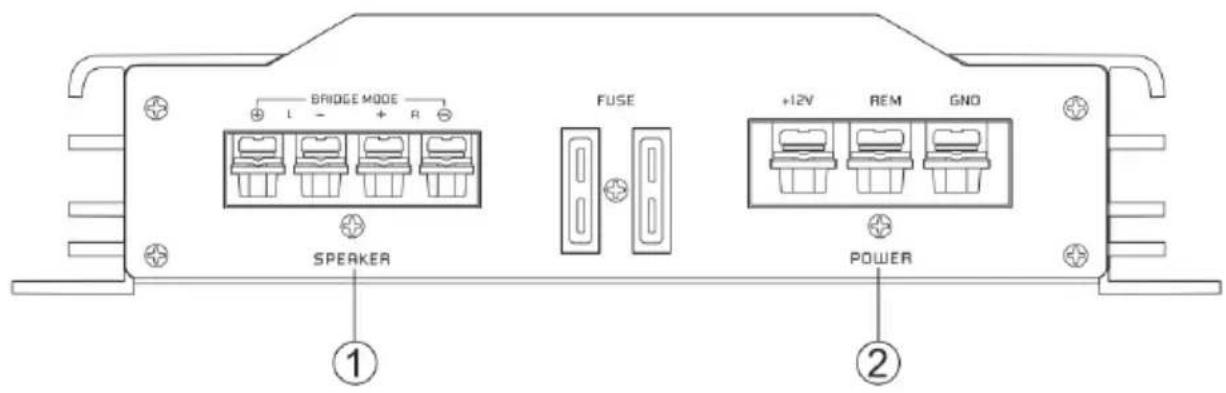

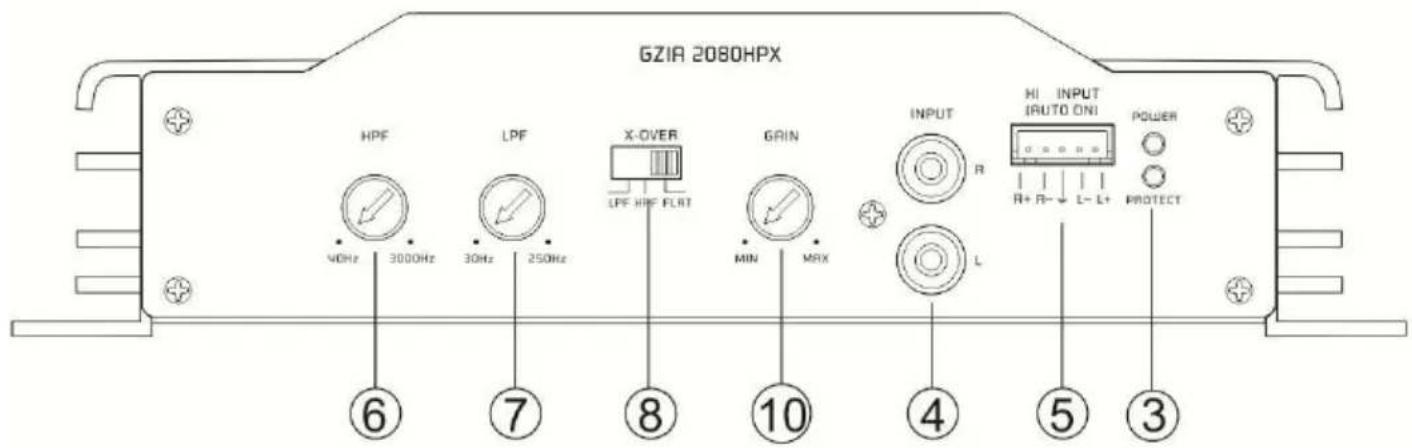

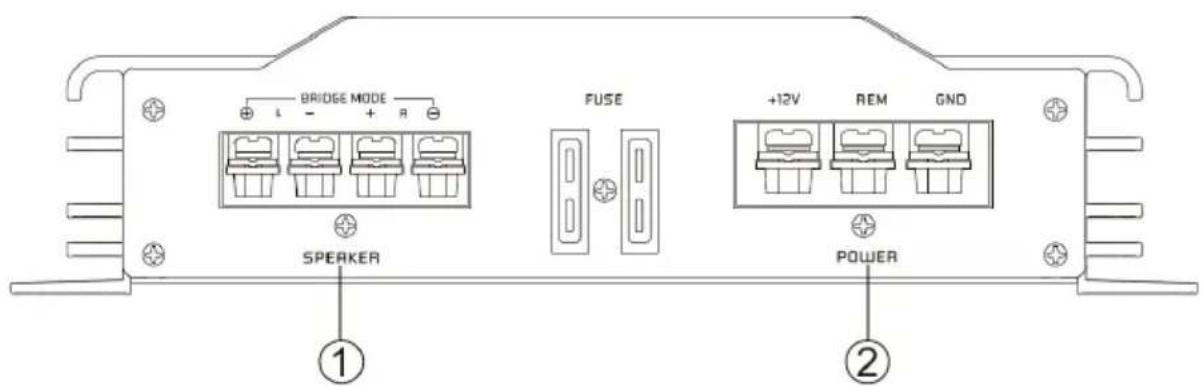

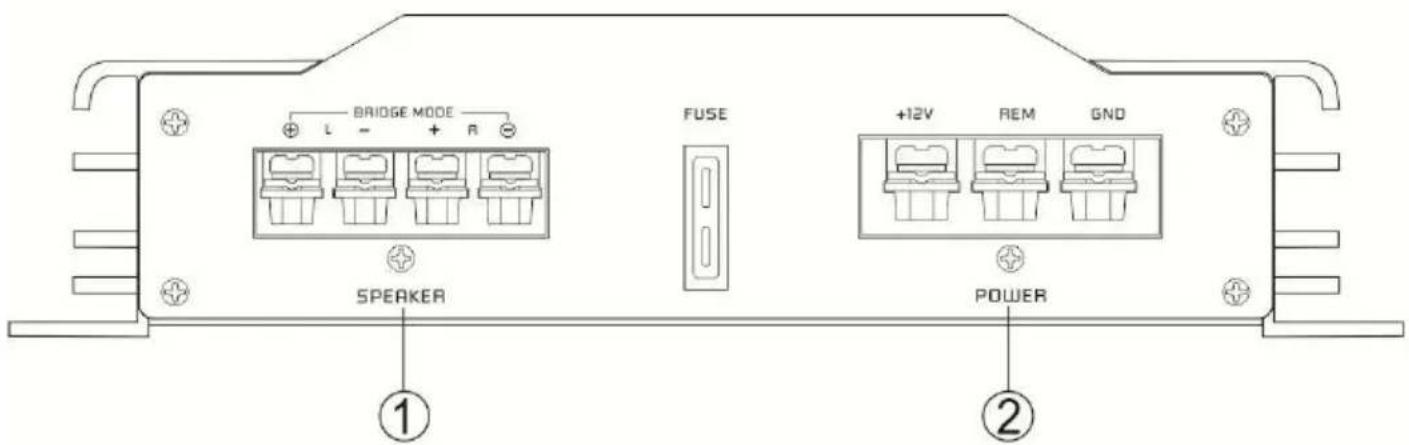

Einstellungen und Funktionen – GZIA 2080HPX

GZIR 2080HPX HPF LPF X-OVER GRIN INPUT HI INPUT (AUTO ON) POWER 40Hz 3000Hz 30Hz 250Hz LPF HRF FLRT MIN MAX L 6 7 8 10 4 5 3

BRIDGE MODE L - + R - SPEAKER FUSE +12V REM GND POWER ① ②

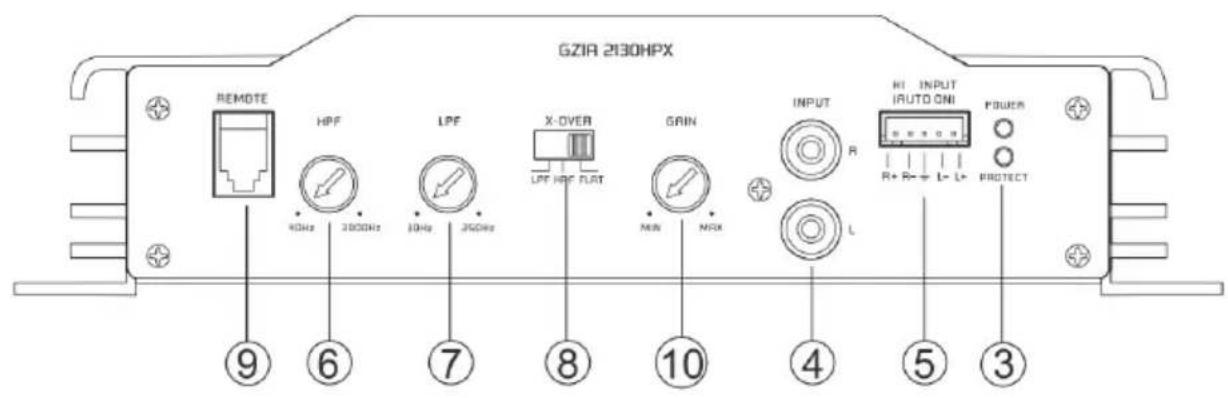

Einstellungen und Funktionen – GZIA 2130HPX

GZIA 2130HPX REMOTE HPF LPF X-OVER LPF HAC FLAT GAIN INPUT R HI INPUT AUTO ONI POWER R+ R- L+ L- PROTECT 9 6 7 8 10 4 5 3

BRIDGE MODE L - + R SPEAKER FUSE +12V REM GNO POWER ① ②

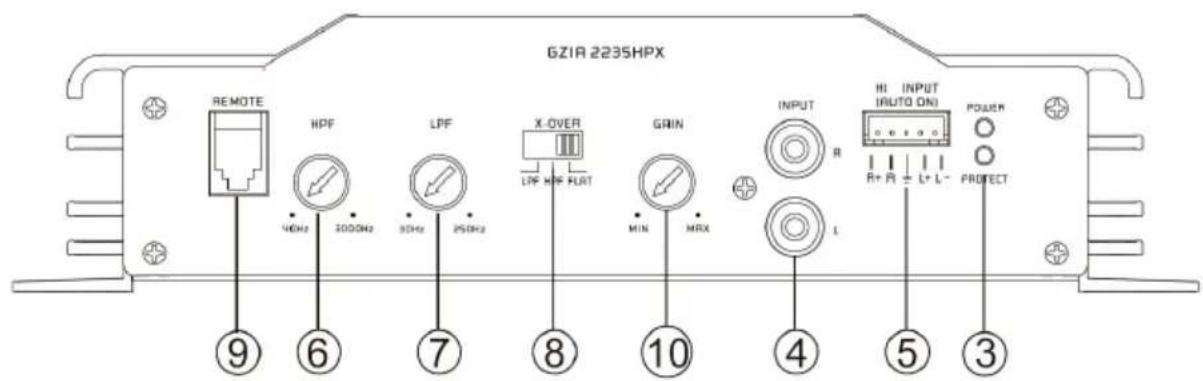

Einstellungen und Funktionen – GZIA 2235HPX

GZIA 2235HPX REMOTE HPF LPF X-OVER LPF HWP FLAT GRAIN INPUT HI INPUT (RUTO ON) POWER PROTECT MIN MAX R L 4 5 3 ⑨ ⑥ ⑦ ⑧ ⑩ ④ ⑤ ③

BRIDGE MODE L - + R - SPEAKER FUSE +12V REM GND POWER ① ②

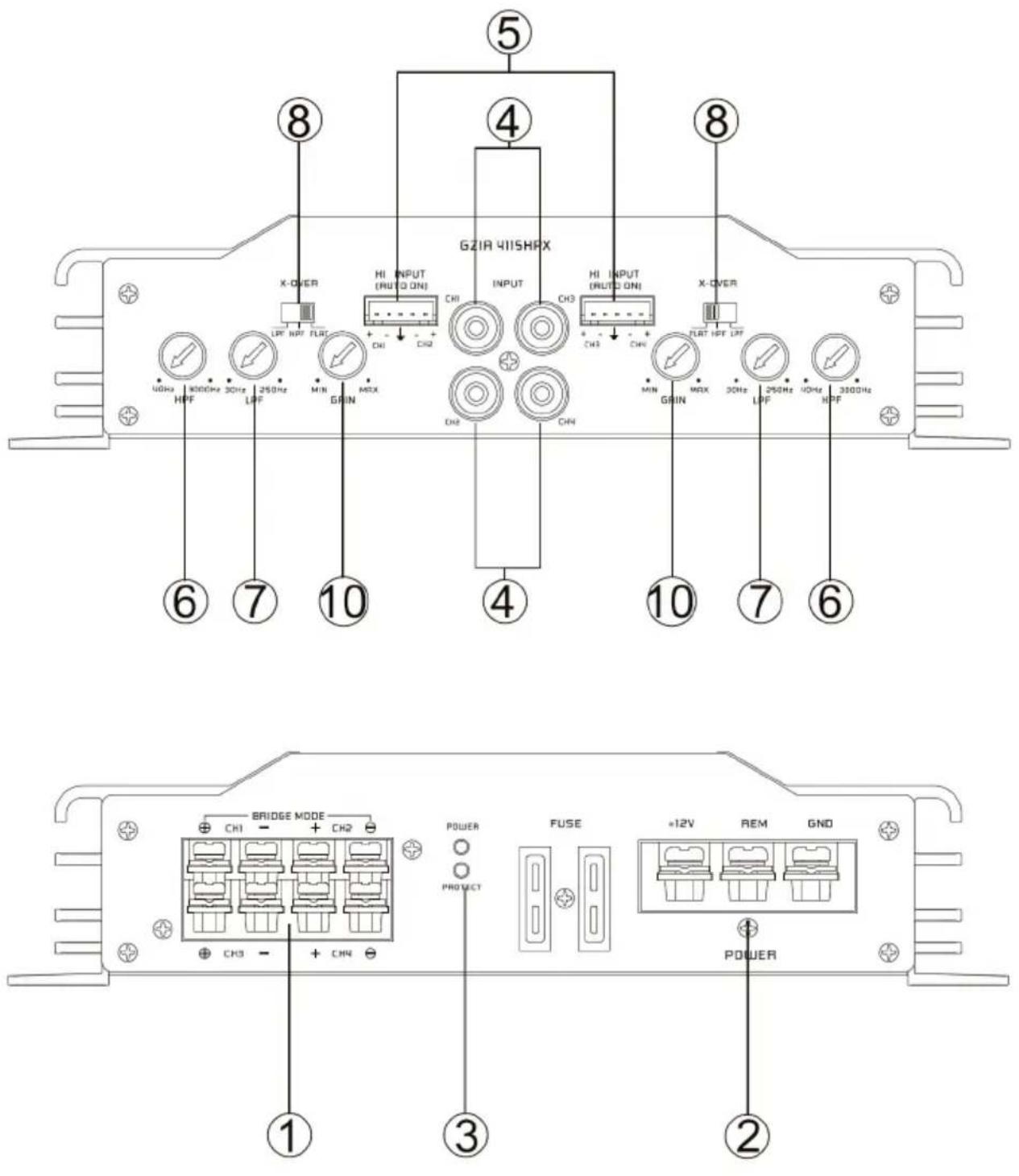

Einstellungen und Funktionen – GZIA 4115HPX

Einstellungen und Funktionen

1	Lautsprecheranschlüsse	Zum Anschluss der Lautsprecher
2	Stromanschluss	GND -> Masse AnschlussREM -> Remote Antennenanschluss [nicht bei Nutzung der High Level Eingänge (5)]BATT -> +12 Volt
3	Zustandsanzeige	GRÜN - OKROT - Fehler
4	Cinch Eingänge	An diesen Anschlüssen schließen Sie die Cinchleitungen an.Um Störungen zu vermeiden, verwenden Sie bitte hochwertige Cinchkabel.WICHTIG:Betreiben Sie niemals die High Level und die Cincheingänge parallel. Dies kann zu Schäden am Gerät führen.Nutzen Sie entweder die Cinch ODER die High Level Eingänge
5	High Level Eingänge	Diese Eingänge müssen genutzt werden, falls Ihre Steuereinheit nicht über einen Low Level Cinchausgang verfügt.Verbinden Sie diesen Eingang mit den Lautsprecherausgängen der Steuereinheit. Die Endstufe schaltet automatisch ein, sobald ein Signal anliegt (Auto-On).Der Remote Anschluss des Strom-Terminals (2) bleibt frei.WICHTIG:Betreiben Sie niemals die High Level und die Cincheingänge parallel. Dies kann zu Schäden am Gerät führen.Nutzen Sie entweder die Cinch ODER die High Level Eingänge
6	High Pass Regler	Setzen Sie den Filter - Schalter auf "HIGH". Justieren Sie die variable HPFÜbergangsfrequenz mit dem Regler auf die gewünschte Frequenz. Es werden alle Frequenzen unterhalb 40 - 3000 Hz gefiltert.
7	Low Pass Regler	Es werden nur noch Frequenzen unterhalb von 30 – 250 Hz wiedergegeben (abhängig von der Reglerstellung des LPF Filters). Setzen Sie den Filter - Schalter auf "LOW".Justieren Sie die variable LPF Frequenz mit dem Regler auf die gewünschte Frequenz.
8	Mode Schalter	Stellen Sie die Weiche für die ausgewählte Anwendung ein.LPF - Nur Bassfrequenzen (unter 30 – 250 Hz) werden wiedergegeben.FLAT - Alle Frequenzen werden übertragen.HPF - Nur mittlere und hohe Frequenzen (über 40 – 3000 Hz) werden übertragen.
9	Remote Control Eingang	Zum Anschluss des Bass Lautstärkereglers. (GZIA 2130HPX/2235HPX/1.600HPX)
10	Gain Level Regler	Hier justieren Sie die Eingangsempfindlichkeit des Verstärkers
11	Bass Boost	Zur Regelung einer Bassanhebung bei 45 Hz von 0 – 12 dB

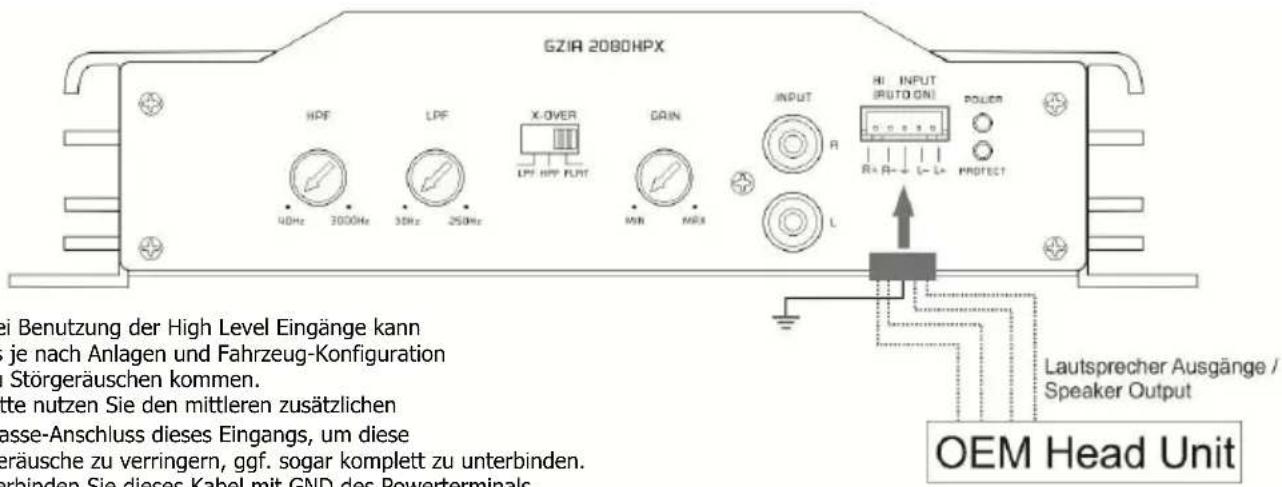

High Level Input

Bei Benutzung der High Level Eingänge kann es je nach Anlagen und Fahrzeug-Konfiguration zu Störgeräuschen kommen.

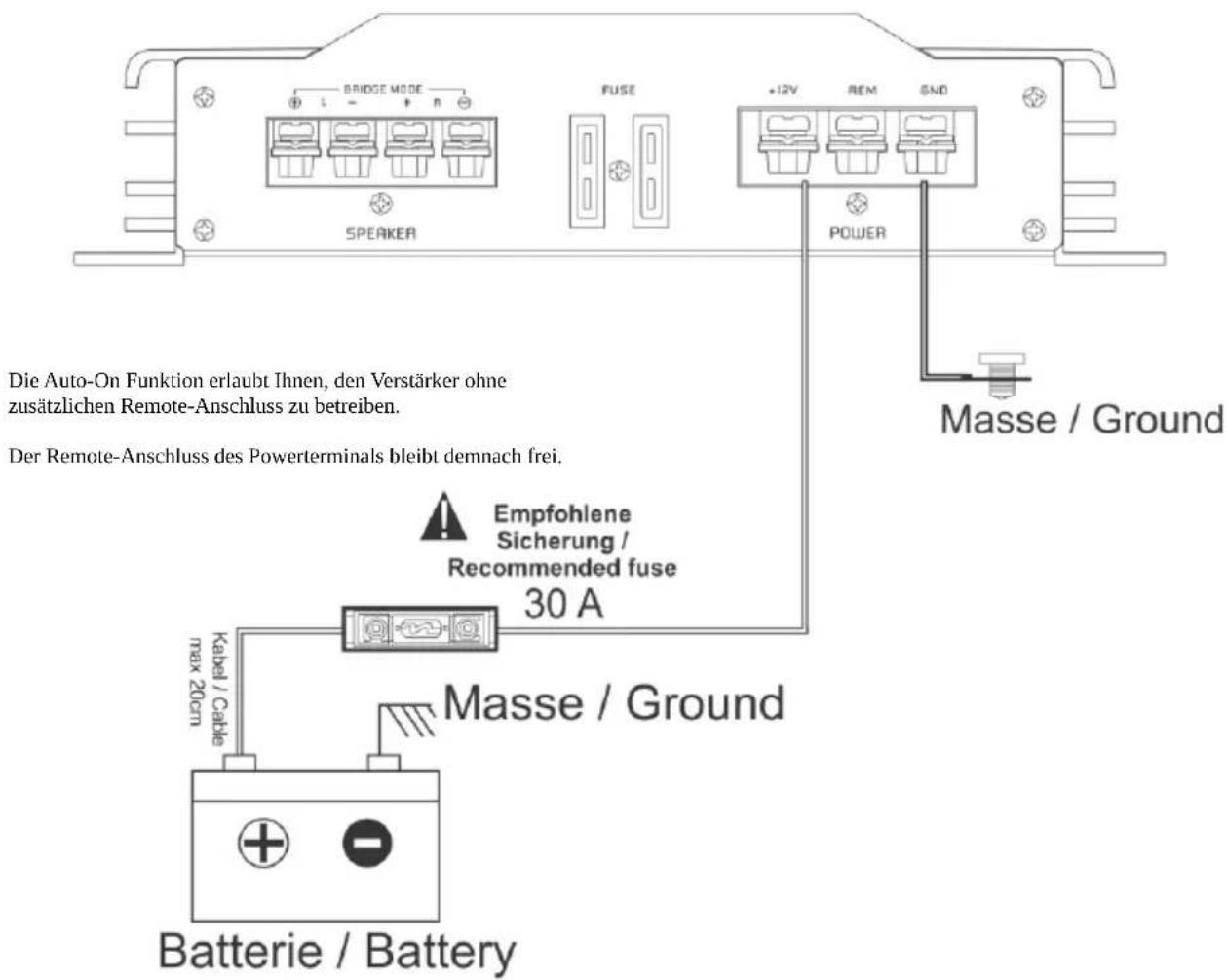

Bitte nutzen Sie den mittleren zusätzlichen Masse-Anschluss dieses Eingangs, um diese Geräusche zu verringern, ggf. sogar komplett zu unterbinden.

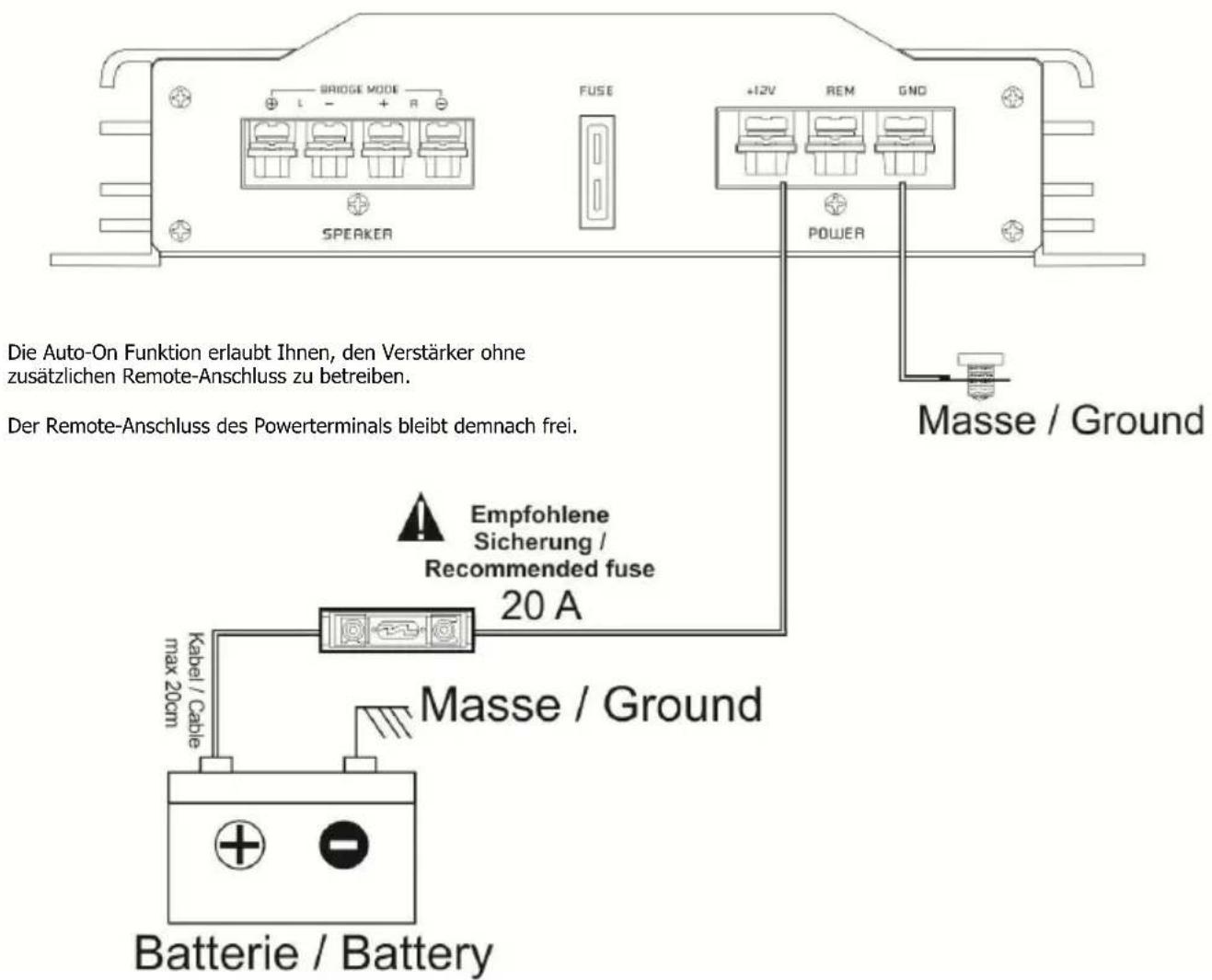

Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne zusätzlichen Remote-Anschluss zu betreiben. Dies ermöglicht u.a. den Betrieb an OEM Headunits und OEM Aktivsystemen, welche weder über Cinchausgänge, noch über einen geschalteten Remote-Ausgang verfügen.

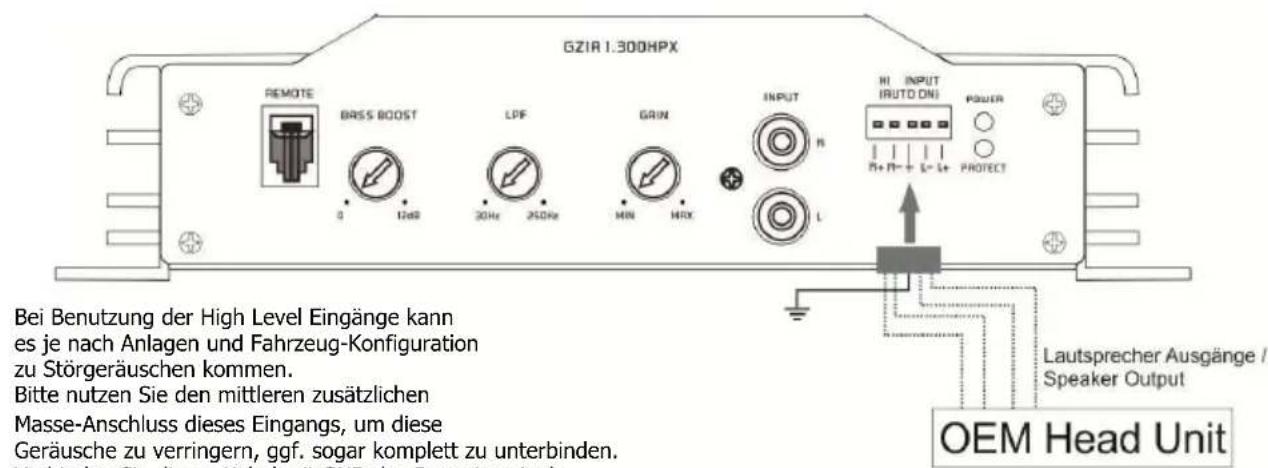

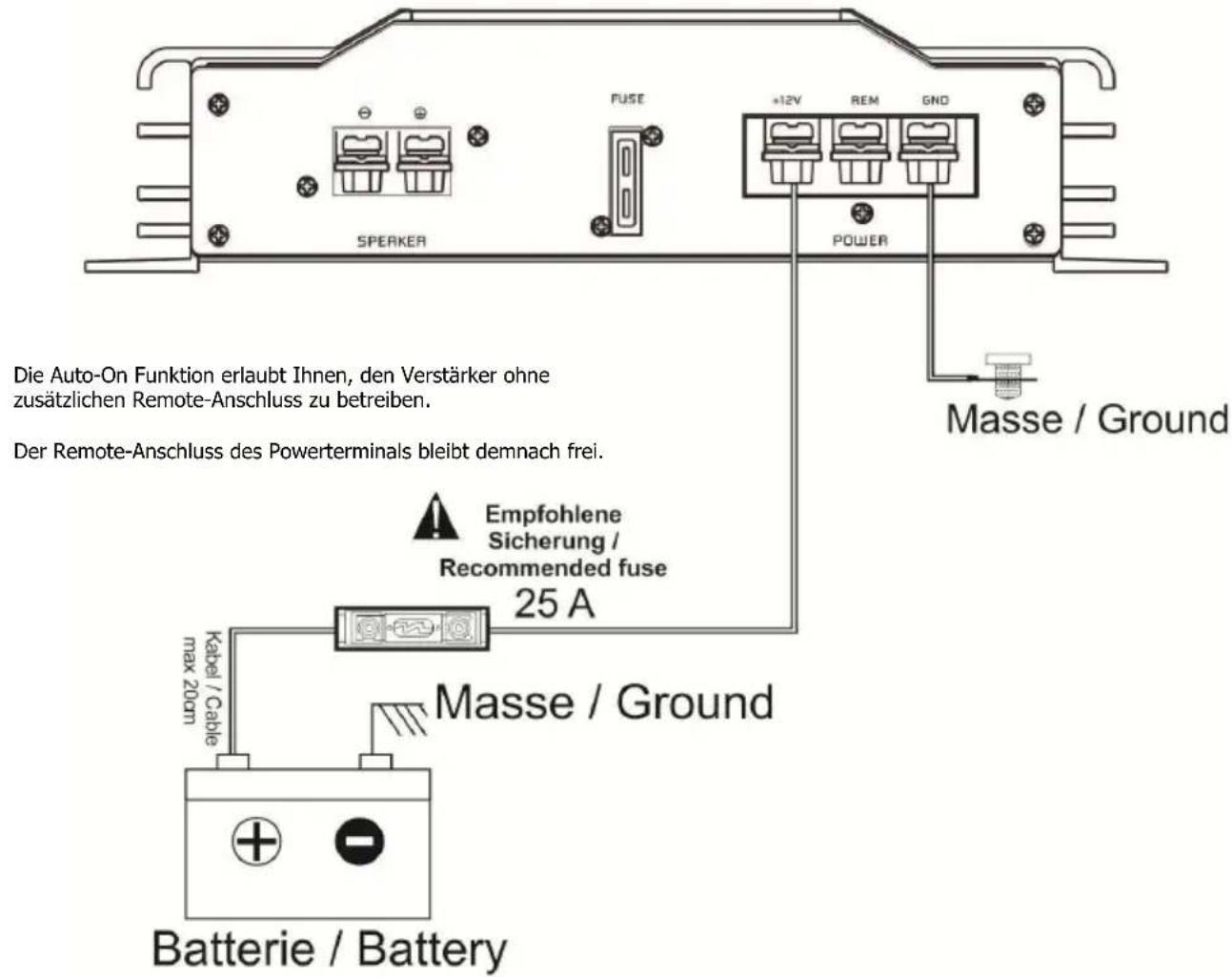

High Level Input - GZIA 1.300HPX

GZIR 1.300HPX BEI Benutzung der High Level Eingänge kann es je nach Anlagen und Fahrzeug-Konfiguration zu Störgeräuschen kommen. Bitte nutzen Sie den mittleren zusätzlichen Masse-Anschluss dieses Eingangs, um diese Geräusche zu verringern, ggf. sogar komplett zu unterbinden. OEM Head Unit Lautsprecher Ausgänge / Speaker Output

Alternativ kann eine Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.

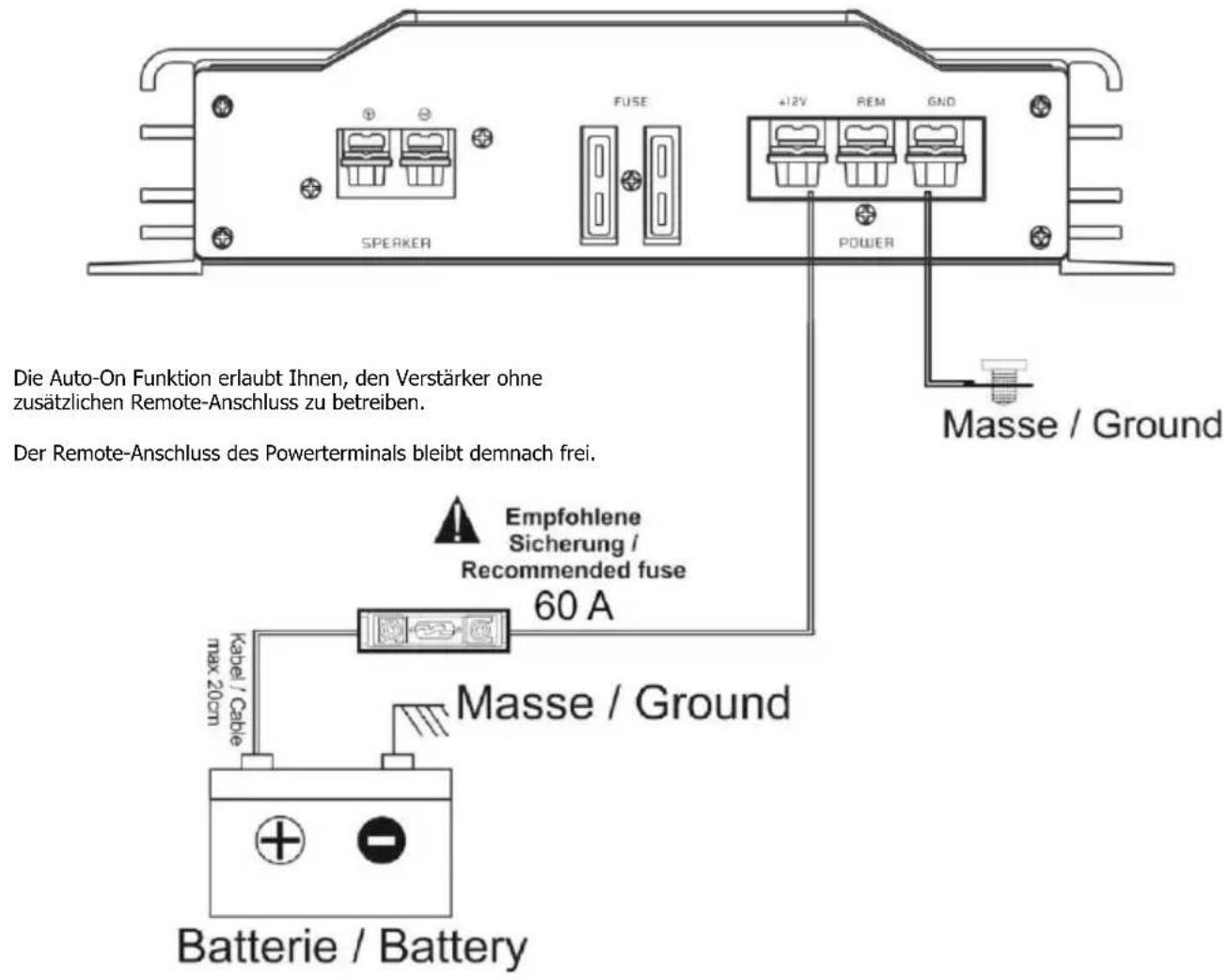

Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne zusätzlichen Remote-Anschluss zu betreiben. Der Remote-Anschluss des Powerterminals bleibt demnach frei. Masse / Ground Empfohlene Sicherung / Recommended fuse 25 A Kabel / Cable max 20cm Masse / Ground Batterie / Battery

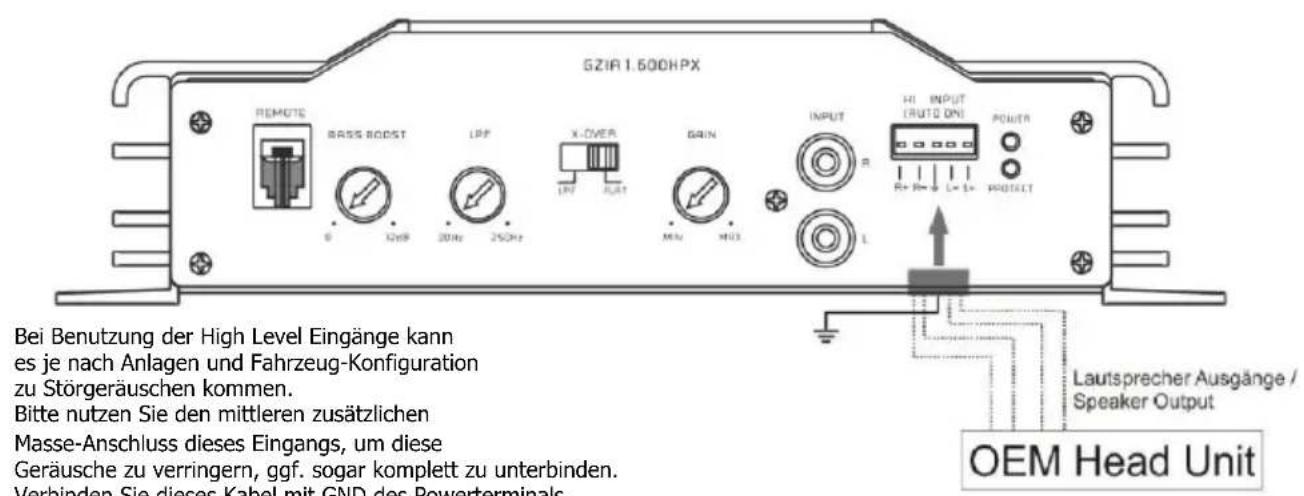

GZIR 1.500HPX BEI Benutzung der High Level Eingänge kann es je nach Anlagen und Fahrzeug-Konfiguration zu Störgeräuschen kommen. Bitte nutzen Sie den mittleren zusätzlichen Masse-Anschluss dieses Eingangs, um diese Geräusche zu verringern, ggf. sogar komplett zu unterbinden. Verbinden Sie dieses Kabel mit GND des Powerterminals. Lautsprecher Ausgänge / Speaker Output OEM Head Unit

Alternativ kann eine Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.

Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne zusätzlichen Remote-Anschluss zu betreiben. Der Remote-Anschluss des Powerterminals bleibt demnach frei. Masse / Ground Empfohlene Sicherung / Recommended fuse 60 A Kabel / Cable max 20cm Masse / Ground Batterie / Battery

GZIA 2080HPX HPF LPF X-OVER LPI-HPF-KUT DAIN INPUT HI INPUT (RUTO GN) POWER 40Hz 3000Hz 30Hz 250Hz R R+ R- L- L+ PROTECT Lautsprecher Ausgänge / Speaker Output bei Benutzung der High Level Eingänge kann je nach Anlagen und Fahrzeug-Konfiguration Störgeräuschen kommen. atte nutzen Sie den mittleren zusätzlichen asse-Anschluss dieses Eingangs, um diese eräusche zu verringern, ggf. sogar komplett zu unterbinden. verbinden Sie dieses Kabel mit GND des Powerterminals OEM Head Unit

Alternativ kann eine Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.

BRIOSE MODE L - + R SPEAKER FUSE +12V REM GNO POWER Masse / Ground Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne zusätzlichen Remote-Anschluss zu betreiben. Der Remote-Anschluss des Powerterminals bleibt demnach frei. Empfohlene Sicherung / Recommended fuse 20 A Kabel / Cable max 20cm Masse / Ground Batterie / Battery

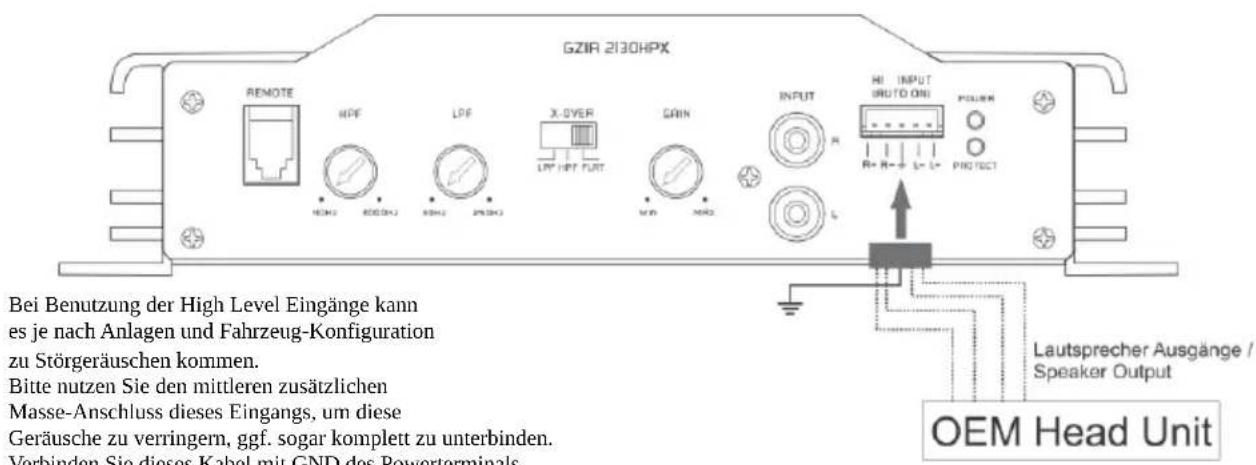

GZIF 2130HPX RENOTE HPE LPF X-OVER LPF HPF FUT GRIN INPUT HI INPUT AUTO ONI PULUM R+ R-+ L+ L+ PROTECT Bei Benutzung der High Level Eingänge kann es je nach Anlagen und Fahrzeug-Konfiguration zu Störgeräuschen kommen. Bitte nutzen Sie den mittleren zusätzlichen Masse-Anschluss dieses Eingangs, um diese Geräusche zu verringern, ggf. sogar komplett zu unterbinden. Verbinden Sie dieses Kabel mit GND des Powerterminals Lautsprecher Ausgänge / Speaker Output OEM Head Unit

Alternativ kann eine Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.

BRIDGE MODE SPEAKER FUSE +12V REM SND POWER Masse / Ground Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne zusätzlichen Remote-Anschluss zu betreiben. Der Remote-Anschluss des Powerterminals bleibt demnach frei. Empfohlene Sicherung / Recommended fuse 30 A Kabel / Cable max 20cm Masse / Ground Batterie / Battery

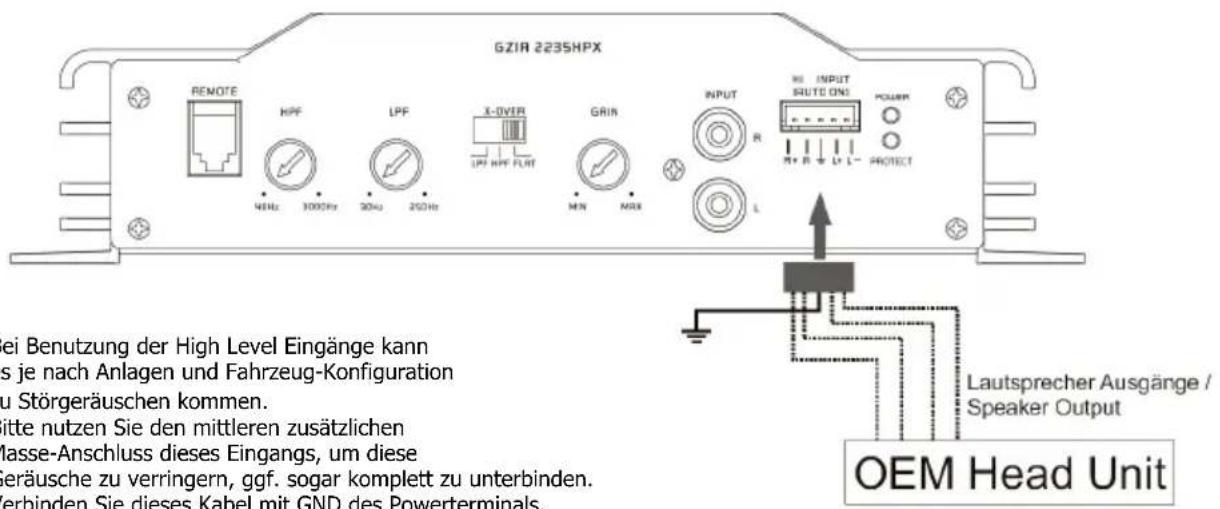

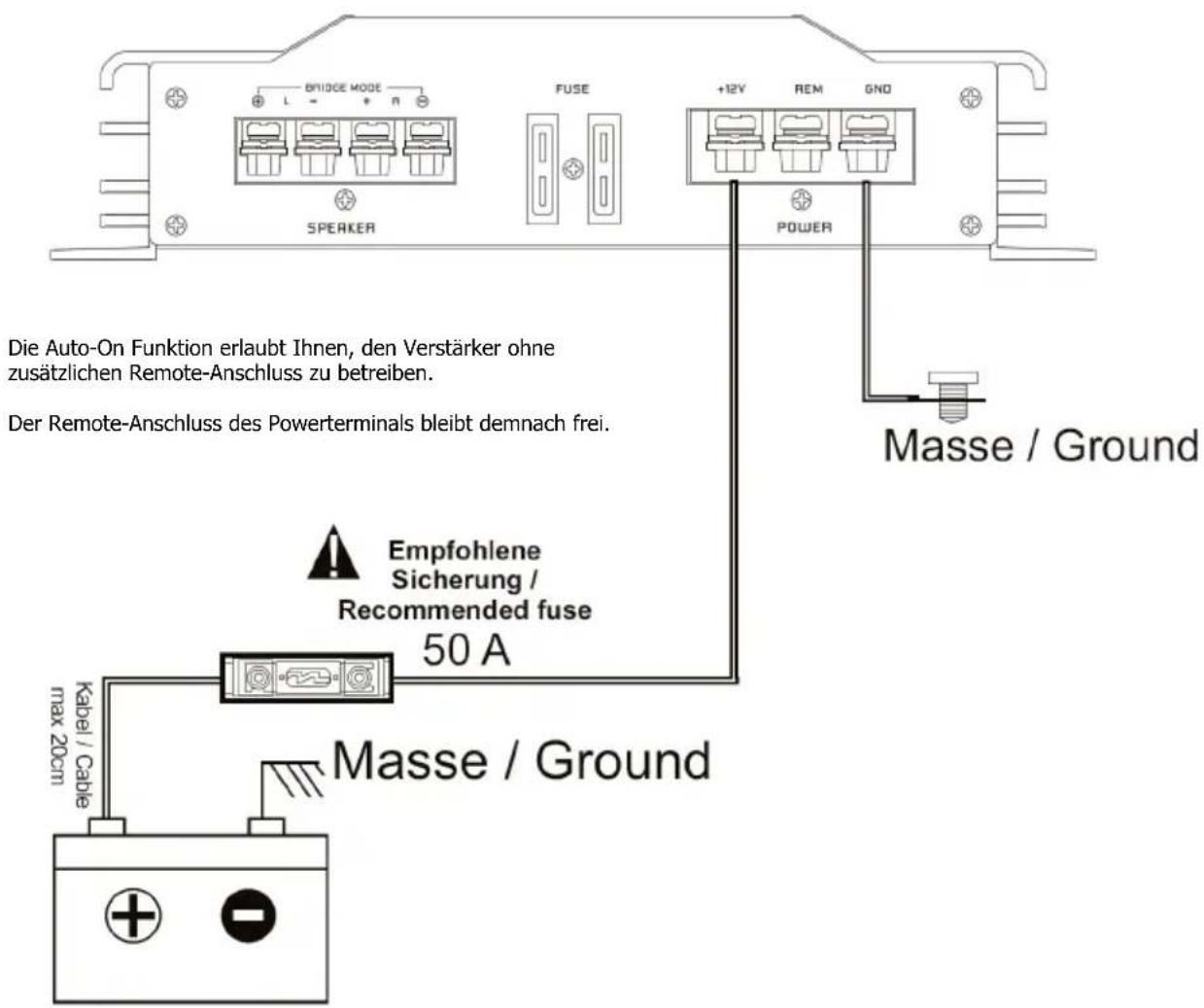

High Level Input - GZIA 2235HPX

GZIR 2235HPX REMOTE HPF LPF X-OVER LPF HPF FLAT GRIN INPUT R R INPUT AUTO ON1 POWER PROTECT 4MHz 3000Hz 30Hz 250Hz L Lautsprecher Ausgänge / Speaker Output OEM Head Unit bei Benutzung der High Level Eingänge kann is je nach Anlagen und Fahrzeug-Konfiguration zu Störgeräuschen kommen. itte nutzen Sie den mittleren zusätzlichen klasse-Anschluss dieses Eingangs, um diese eräusche zu verringern, ggf. sogar komplett zu unterbinden. verbinden Sie dieses Kabel mit GND des Powerterminals.

Alternativ kann eine Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.

BRIDGE MODE L - + R SPERKER FUSE +12V REM GND POWER Masse / Ground Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne zusätzlichen Remote-Anschluss zu betreiben. Der Remote-Anschluss des Powerterminals bleibt demnach frei. Empfohlene Sicherung / Recommended fuse 50 A Kabel / Cable max 20cm Masse / Ground

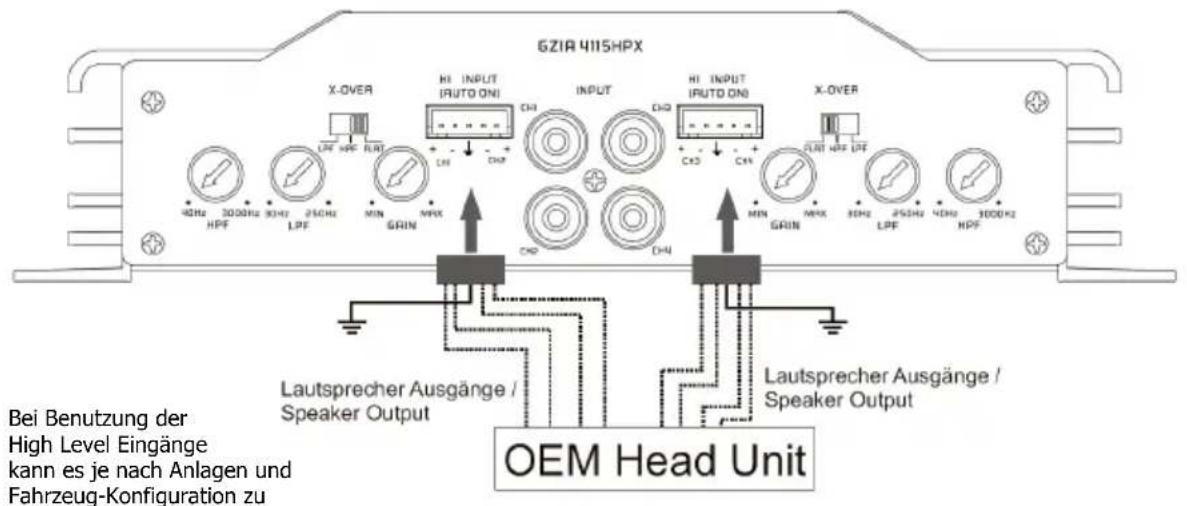

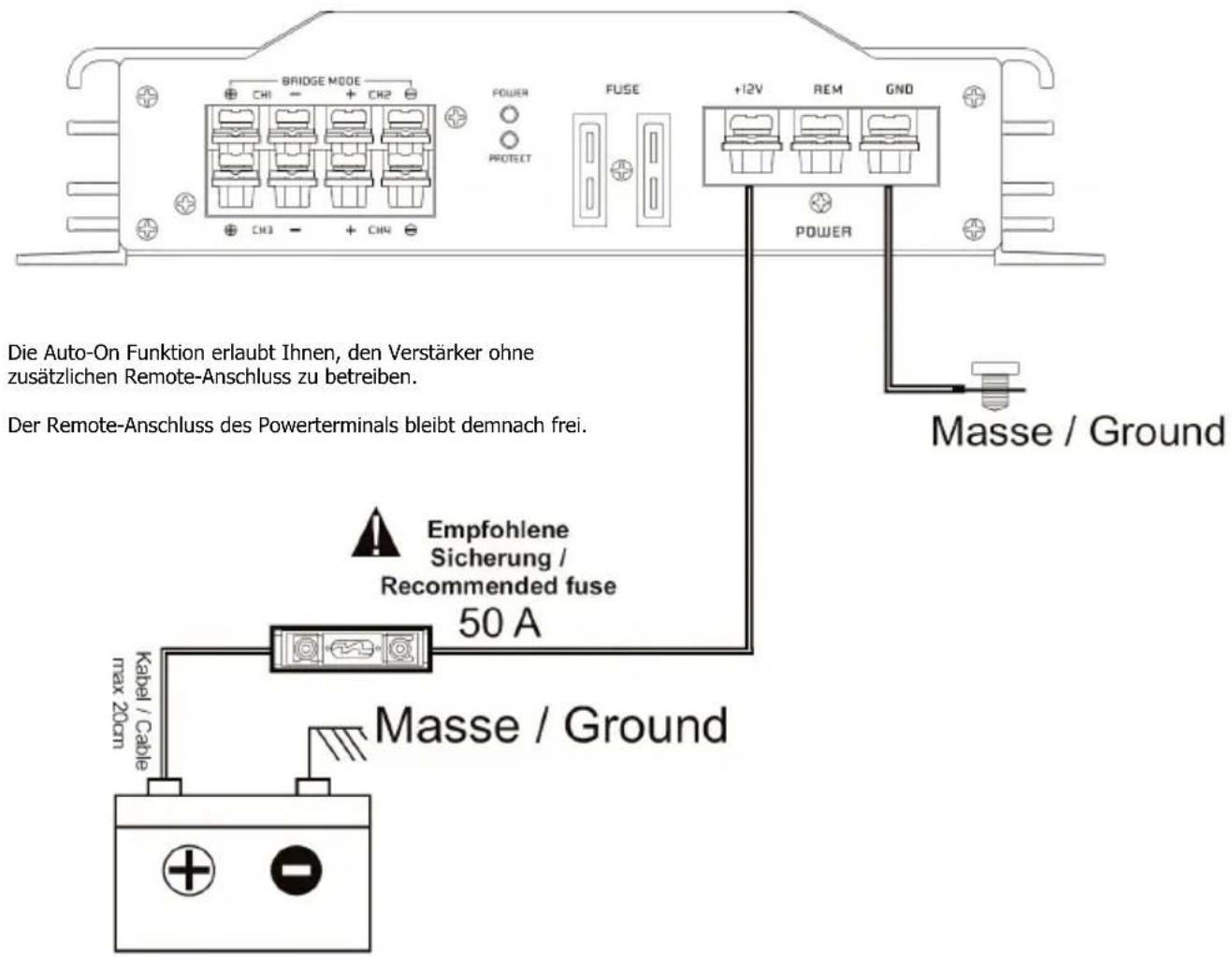

High Level Input - GZIA 4115HPX

Störgeräuschen kommen. Bitte nutzen Sie den mittleren zusätzlichen Masse-Anschluss dieses Eingangs, um diese Geräusche zu verringern, ggf. sogar komplett zu unterbinden. Verbinden Sie dieses Kabel mit GND des Powerterminals. Alternativ kann eine Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.

BRIDGE MODE CH1 CH2 POWER PROTECT FUSE +12V REM GND POWER Masse / Ground Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne zusätzlichen Remote-Anschluss zu betreiben. Der Remote-Anschluss des Powerterminals bleibt demnach frei. Empfohlene Sicherung / Recommended fuse 50 A Kabel / Cable max 20cm Masse / Ground

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.

Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch wieder ein (ca. 80°C).

Einstellung des Audiopegels

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen
2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlautstärke
3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein

Lautsprecher Anschluss für Trimode Betrieb – Bemerkungen

Der Trimodebetrieb ermöglicht es, einen Subwoofer Mono zu betreiben, während die Hauptlautsprecher in Stereobetrieb laufen. Bitte den Weichenschalter auf „Full“ – Stellung belassen.

Benutzen Sie 100 V bipolare Kondensatoren für die Hochpassweichen, um tiefe Frequenzen wegzufiltern und Luft- oder Kernspulen mit einem Drahtdurchmesser von mind. 1mm für die Lowpassweiche, um die hohen Frequenzen zu blockieren.

Die Kondensator- und Spulenwerte können Sie den der unten stehenden Tabelle entnehmen, die Front- und Rearkanäle des Verstärkers nehmen diese Werte an. In den folgenden Bildern werden nur die hinteren linken und rechten Kanäle gezeigt.

Werte für 6dB Passivweiche

Frequenz	Spule	Kondensator
80 Hz	7,5 mH	470 uF
100 Hz	6,5 mH	330 uF
120 Hz	5,5 mH	370 uF
150 Hz	4 mH	220 uF

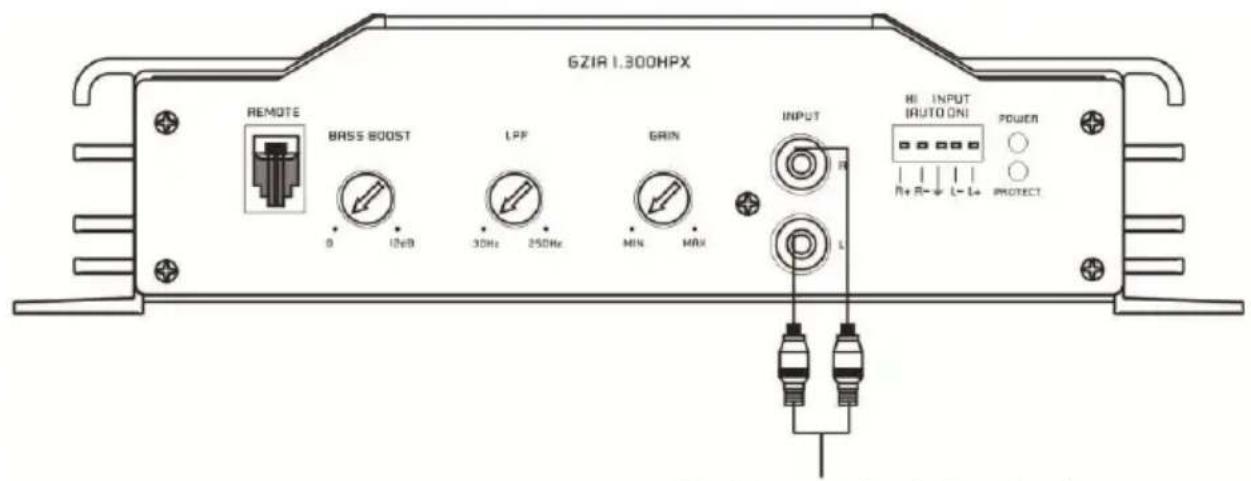

Anschluss - GZIA 1.300HPX

6ZIR 1.300HPX REMOTE BASS BOOST LPP GRIN INPUT HI INPUT (AUTO ON) POWER 0 10dB 30Hz 250Hz MIN MAX R R+ R-↓ L- L+ PROTECT

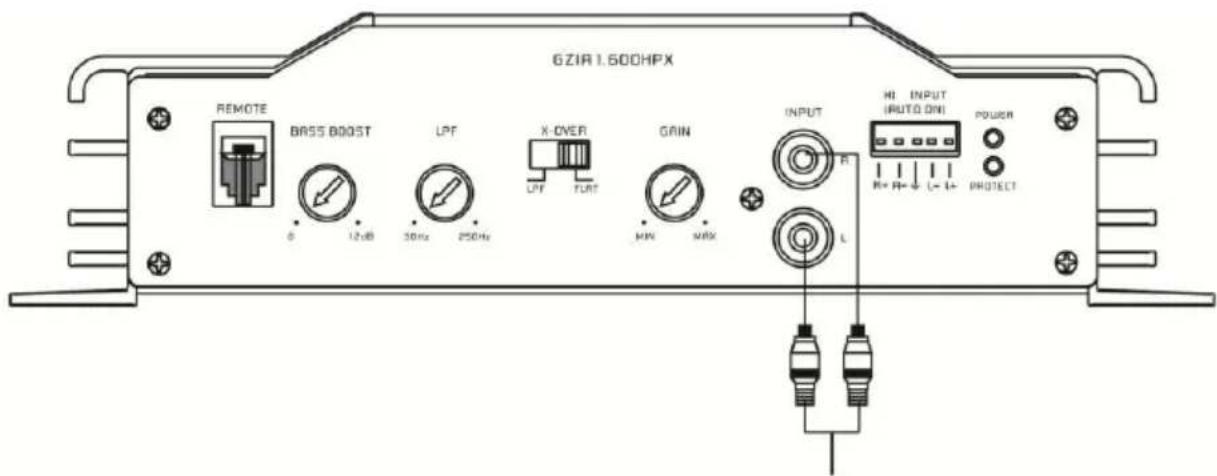

Anschluss - GZIA 1.600HPX

6Z1R 1.600HPX REMOTE BASS BOOST LPF X-OVER GRIN INPUT HI INPUT AUTO ONI POWER 0 12dB 30Hz 250Hz LPF FLAT MIN MAX L PROTECT

Zum Line out des Autoradios /

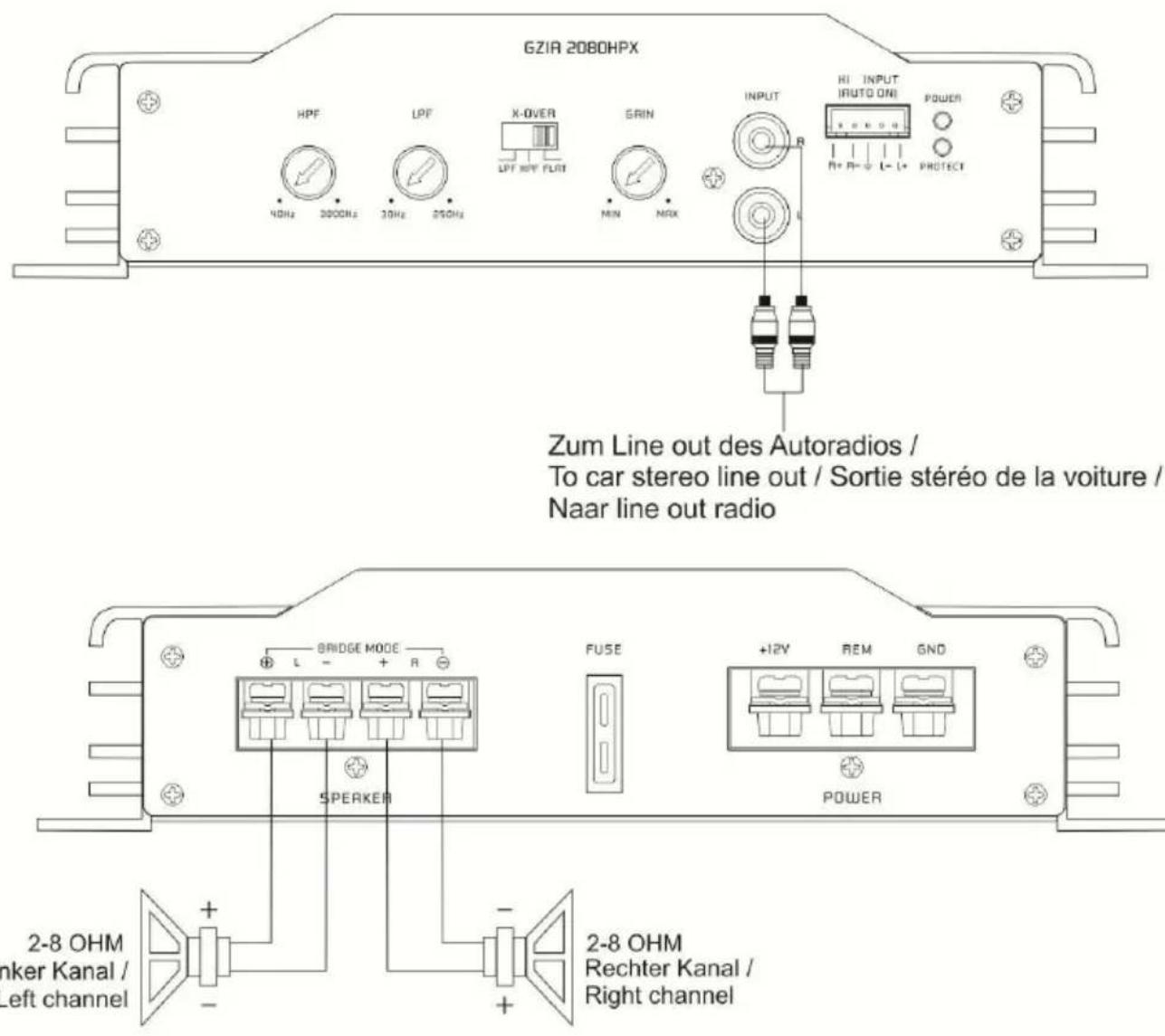

Stereo Anschluss – GZIA 2080HPX

GZIA 2080HPX HPF LPF X-OVER LPF R/W FLAT GRIN INPUT HI INPUT AUTO ONI POWER R R+ R- L- L+ PROTECT 40Hz 3000Hz 30Hz 250Hz L Zum Line out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio BRIDGE MODE SPEAKER FUSE +12V REM GND POWER 2-8 OHM Rechter Kanal / Left channel + - + - 2-8 OHM Rechter Kanal / Right channel

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 2 \~ 8 Ohm

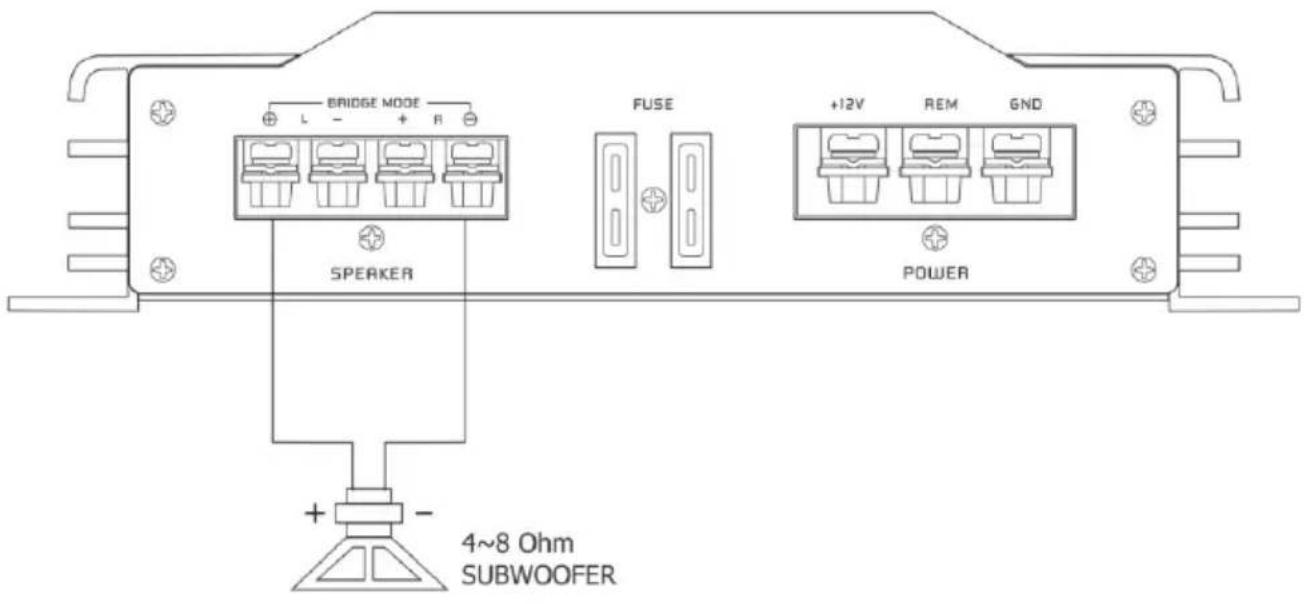

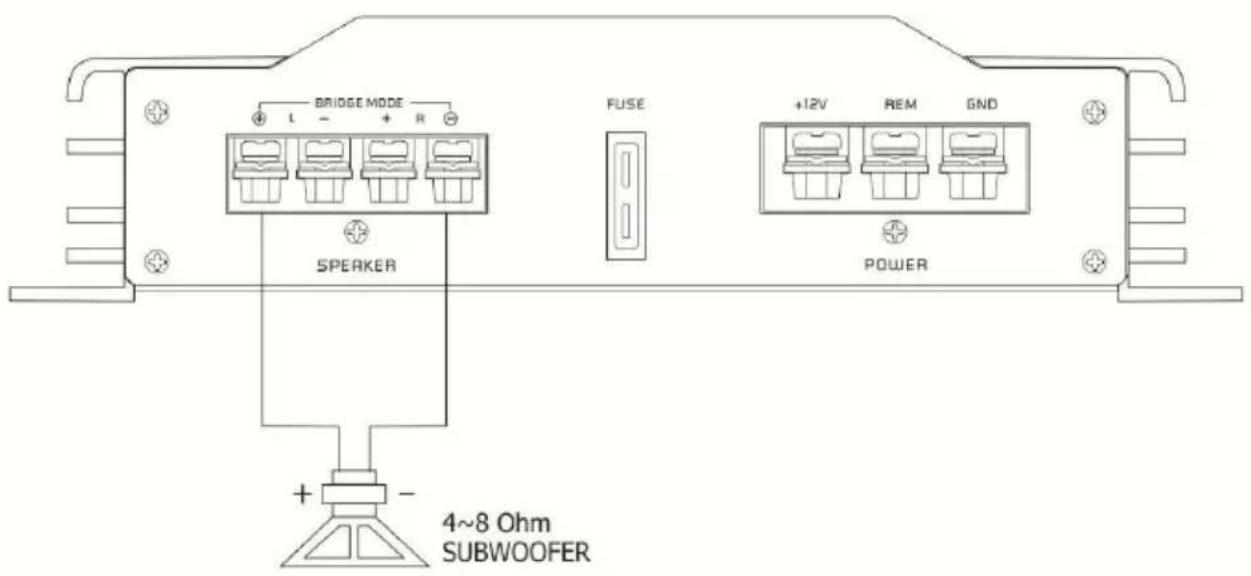

Mono Anschluss – GZIA 2080HPX

BRIDGE MODE L - + R SPEAKER FUSE +12V REM GND POWER + - 4~8 Ohm SUBWOOFER

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

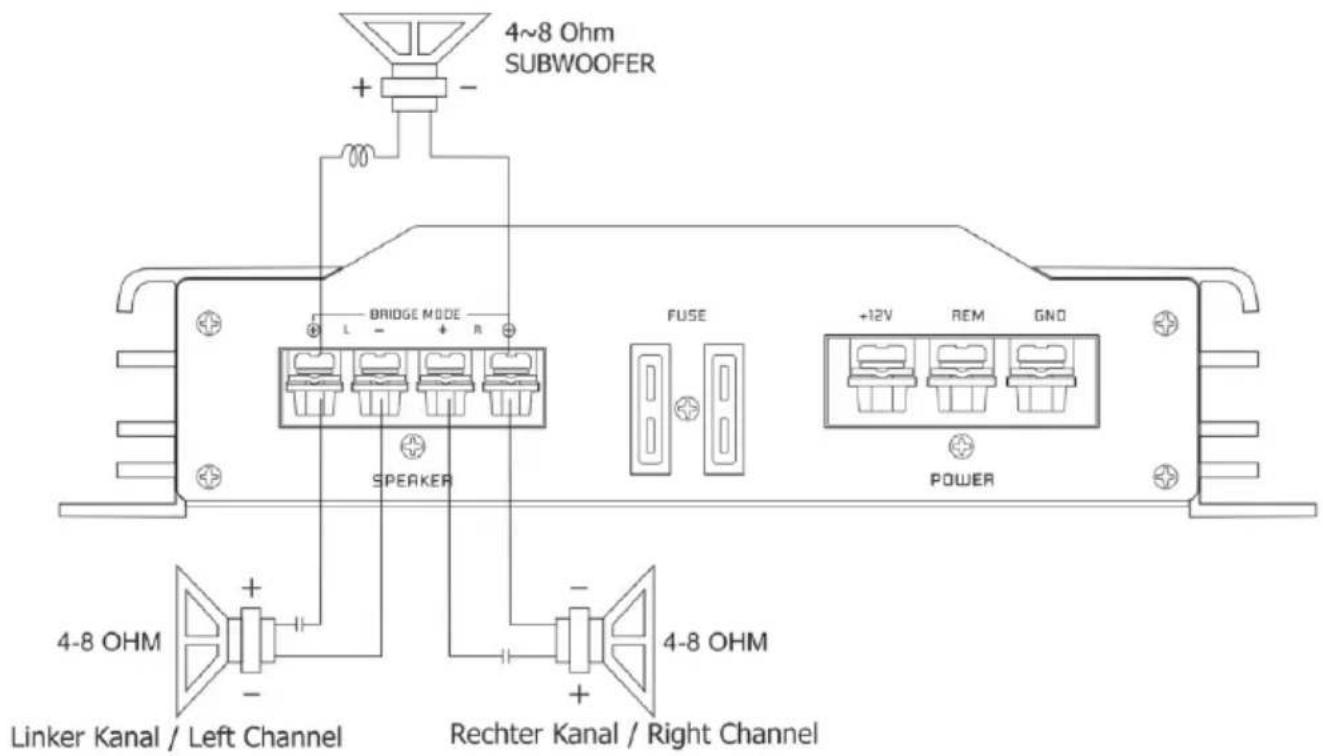

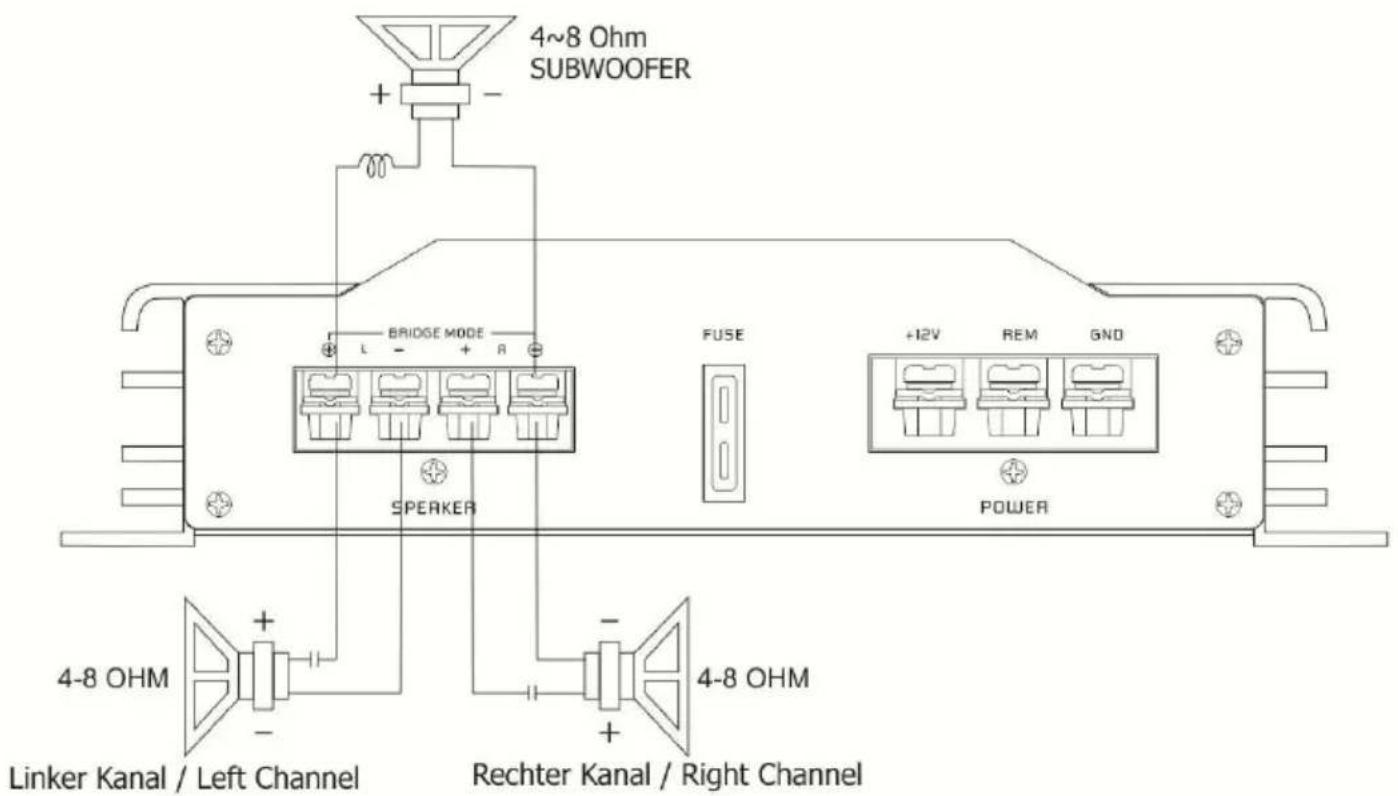

Trimode Betrieb – GZIA 2080HPX

4~8 Ohm SUBWOOFER BRIDGE MODE L - + R SPEAKER FUSE +12V REM GND POWER 4-8 OHM Linker Kanal / Left Channel Rechter Kanal / Right Channel 4-8 OHM

Spule / Inductor / Filtre Pass bas / Spioel Lowpass Filter

Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

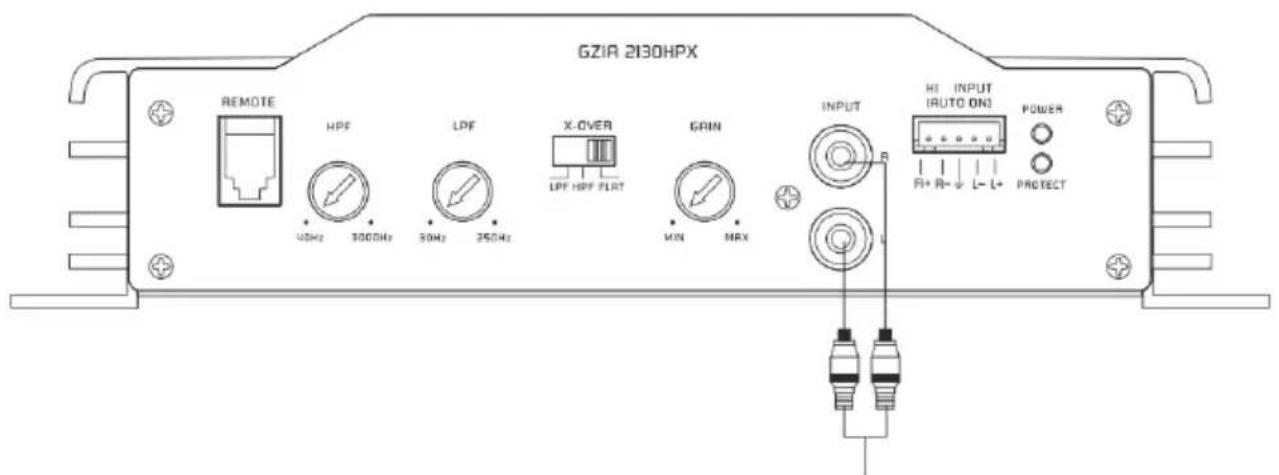

Stereo Anschluss – GZIA 2130HPX

GZIR 2130HPX REMOTE HPF LPF X-OVER LPF HPF FLRT GRIN MIN NRX INPUT HI INPUT (RUTO ON) POWER R R+ R- + L- L+ PROTECT

Mono Anschluss – GZIA 2130HPX

BRIDGE MODE L - + R SPEAKER FUSE +12V REM GND POWER + - 4~8 Ohm SUBWOOFER

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

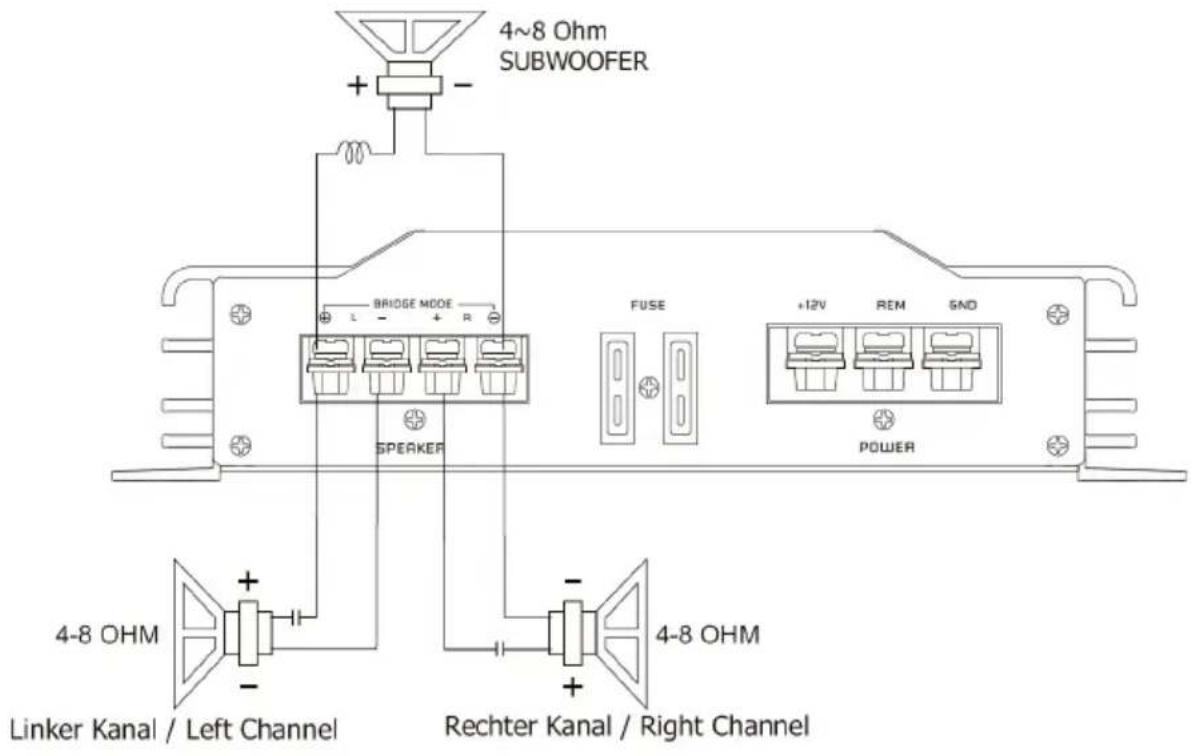

Trimode Betrieb – GZIA 2130HPX

4~8 Ohm SUBWOOFER BRIDGE MODE L - + R SPEAKER FUSE +12V REM GNO POWER 4-8 OHM Linker Kanal / Left Channel Rechter Kanal / Right Channel 4-8 OHM

00
Spule / Inductor / Filtre Pass bas / Spioel Lowpass Filter
—|—
Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

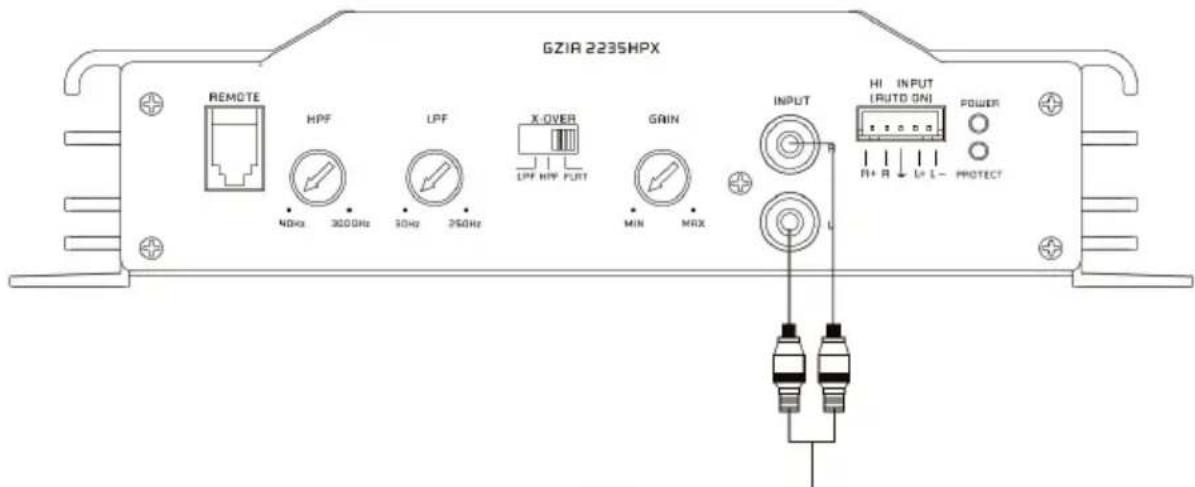

Stereo Anschluss – GZIA 2235HPX

GZIR 2235HPX REMOTE HPF LPF X-OVER LPF HPF PORT GAIN MIN MAX INPUT HI INPUT (RUTO ON) POWER R+ R L+ L- PROTECT

Zum Line out des Autoradios /

Trimode Betrieb – GZIA 2235HPX

4~8 Ohm SUBWOOFER BRIDGE MODE L - + R SPEAKER FUSE +12V REM SND POWER 4-8 OHM Linker Kanal / Left Channel Rechter Kanal / Right Channel

Spule / Inductor / Filtre Pass bas / Spioel Lowpass Filter
— Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

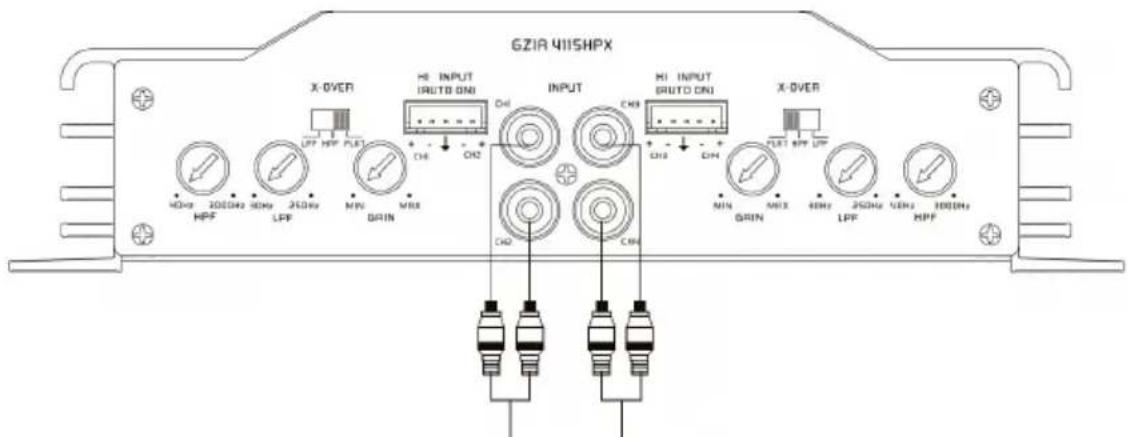

Stereo Anschluss – GZIA 4115HPX

Zum Line out des Autoradios /

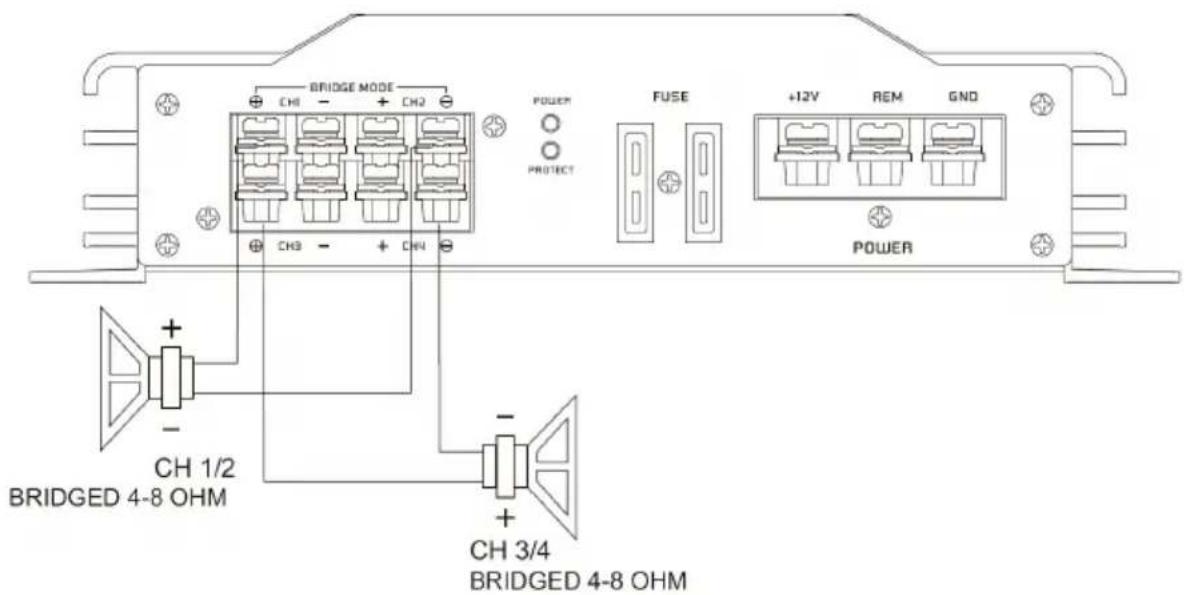

Brückenbetrieb – GZIA 4115HPX

BRIDGE MODE CH1 - + CH2 POWER PROTECT FUSE +12V REM GND POWER CH 1/2 BRIDGED 4-8 OHM CH 3/4 BRIDGED 4-8 OHM

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

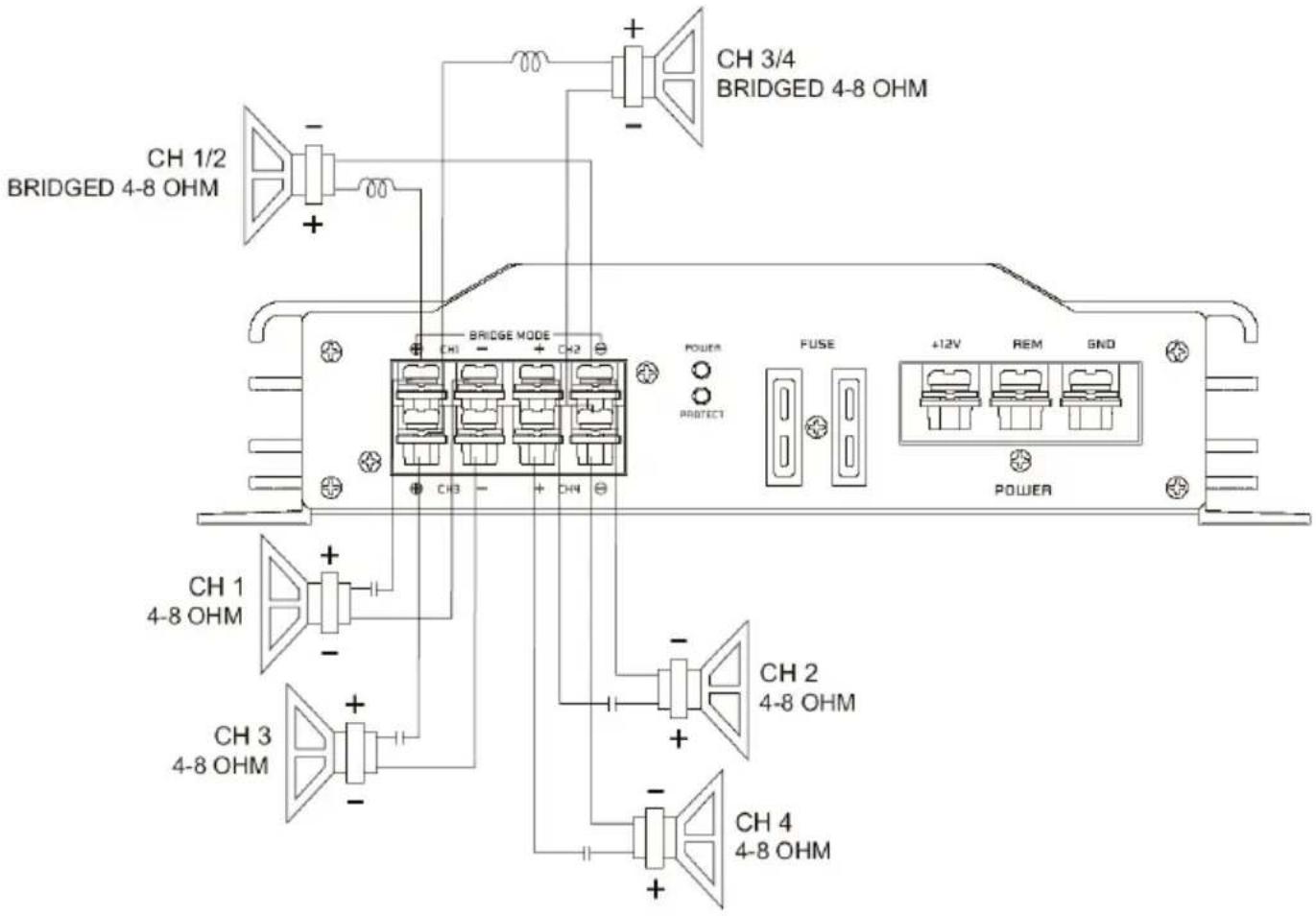

Trimode Betrieb – GZIA 4115HPX

CH 1/2 BRIDGED 4-8 OHM CH 3/4 BRIDGED 4-8 OHM BRIDGE MODE CH1 CH2 POWER PROTECT FUSE +12V REM GND POWER CH 1 4-8 OHM CH 2 4-8 OHM CH 3 4-8 OHM CH 4 4-8 OHM

Spule / Inductor / Filtre Pass bas / Spioel Lowpass Filter
— Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Model	GZIA1.300HPX	GZIA1.600HPX
Typ	1 Kanal Class A/B	1 Kanal Class A/B
RMS Power @ 4 ΩCEA Standard CEA-2006-A	1 x 200 W(1% THD+N)	1 x 230 W(1% THD+N)
RMS Power @ 2 ΩCEA Standard CEA-2006-A	-	1 x 400 W(1% THD+N)
RMS Power @ 1 ΩCEA Standard CEA-2006-A	-	1 x 600 W(1% THD+N)
MAX PowerCEA Standard CEA-2006-A	1 x 300 W @ 4 Ω(10% THD+N)	1 x 700 W @ 1 Ω(10% THD+N)
Dämpfungsfaktor	> 150	> 150
Signal to noise Ratio	> 80 dB	> 80 dB
Tiefpass Weiche	30 – 250 Hz	30 – 250 Hz
Bass Boost	0 – 12 dB	0 – 12 dB
Hochpass Weiche	-	-
Frequenzgang	10 Hz – 250 Hz	10 Hz – 30 KHz
Eingangsempfindlichkeit	200 mV – 6 V	200 mV – 6 V
Bass-Pegelfernbedienung	√	√
Auto-On @ High Input	√	√
Sicherung	1 x 30A	2 x 30A
AbmessungenB x H x L mm	200 x 213 x 50	333 x 213 x 50
AbmessungenB x H x L inch	8.39" x 8.39" x1.97"	13.11" x 8.39" x1.97"

Technische Daten

Model	GZIA2080HPX	GZIA2130HPX	GZIA2235HPX	GZIA4115HPX
Typ	2 Kanal Class A/B	2 Kanal Class A/B	2 Kanal Class A/B	4 Kanal Class A/B
RMS Power @ 4 ΩCEA Standard CEA-2006-A	2 x 60 W(1% THD+N)	2 x 85 W(1% THD+N)	2 x 150 W(1% THD+N)	4 x 70 W(1% THD+N)
RMS Power @ 2 ΩCEA Standard CEA-2006-A	2 x 80 W(1% THD+N)	2 x 130 W(1% THD+N)	2 x 235 W(1% THD+N)	4 x 115 W(1% THD+N)
RMS Power @ 1 ΩCEA Standard CEA-2006-A	-	-	-	-
RMS Power @ 4ΩGebrücktCEA Standard CEA-2006-A	1 x 200 W(1% THD+N)1 x 240 W(10% THD+N)	1 x 260 W(1% THD+N)1 x 320 W(10% THD+N)	1 x 470 W(1% THD+N)1 x 540 W(10% THD+N)	2 x 230 W(1% THD+N)2 x 250 W(10% THD+N)
Dämpfungsfaktor	> 150	> 150	> 100	> 100
Signal to noise Ratio	> 85 dB	> 85 dB	> 80 dB	> 80 dB
Tiefpass Weiche	30 – 250 Hz	30 – 250 Hz	30 – 250 Hz	30 – 250 Hz
Hochpass Weiche	40 – 3000 Hz	40 – 3000 Hz	40 – 3000 Hz	40 – 3000 Hz
Frequenzgang	10 Hz – 30 KHz	10 Hz – 30 KHz	10 Hz – 30 KHz	10 Hz – 30 KHz
Eingangsempfindlichkeit	200 mV – 6 V	200 mV – 6 V	200 mV – 6 V	200 mV – 6 V
Bass-Pegelfernbedienung	-	√ (optional)	√	-
Auto-On @ High Input	√	√	√	√
Sicherung	1 x 20A	2 x 15A	2 x 25A	2 x 25A
AbmessungenB x H x L mm	175 x 213 x 50	215 x 213 x 50	285 x 213 x 50	285 x 213 x 50
AbmessungenB x H x L inch	6.89" x 8.39" x1.97"	8.46" x 8.39" x1.97"	11.22" x 8.39" x1.97"	11.22" x 8.39" x1.97"

Wenn irgendetwas nicht funktioniert

Problem	Kontrolle	Hilfe
Kein Ton	Leuchtet die PWR LED?	Sicherung prüfenRemote Kabel prüfen+12 Volt prüfenMasse prüfen
	Leuchtet die PROT LED?	Kurzschluss am LautsprecherGerät überhitztGerät defekt
Verstärkerschaltet nicht ein	Keine Stromzufuhr	Sicherung prüfen+12Volt prüfenMasse prüfen
	Keine Spannung am Remote	Remote am Radio prüfen
Verstärkerschaltet beiLautstärke ab	Lautsprecherimpedanz prüfen	Prüfen Sie, ob der Widerstand am LS Terminal von 2 Ohm nicht unterschritten wird
Ton fehlt an einem Kanal	Cinch / Lautsprecherkabel prüfen	Kabel/Stecker beschädigt

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.

Lautsprecher Impedanz /

Zum Line out des Autoradios /

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann

Nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.

Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.

Zum Line out des Autoradios /

Lautsprecher Impedanz /

Zum Line out des Autoradios /

Zum Line out des Autoradios /

Lautsprecher Impedanz /

Zum Line out des Autoradios /

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen.

Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.
