GZIA 2080HPX - Radio del coche Ground Zero - Manual de uso y guía de instrucciones gratis

Tipo	2 Canales Clase A/B
Potencia RMS @ 4 Ω (1% THD+N)	2 x 60 W
Potencia RMS @ 2 Ω (1% THD+N)	2 x 80 W
Potencia RMS @ 4 Ω Puenteada (1% THD+N)	1 x 200 W
Factor de amortiguamiento	> 150
Relación señal a ruido	> 85 dB
Rango del filtro pasa-bajos	30 – 250 Hz
Rango del filtro pasa-altos	40 – 3000 Hz
Respuesta en frecuencia	10 Hz – 30 kHz
Sensibilidad de entrada	200 mV – 6 V
Entradas	RCA (Cinch) y Alto Nivel (nivel de altavoz)
Función de encendido automático	Sí (a través de entrada de alto nivel)
Control remoto de graves	No incluido (opcional para algunos modelos)
Características de protección	Térmica, cortocircuito, sobrecarga
Fusible recomendado	1 x 20 A
Dimensiones (An x Al x L)	175 x 213 x 50 mm (6.89" x 8.39" x 1.97")
Alimentación	12 V CC (tierra negativa)
Montaje	Montaje con tornillos; asegurar ventilación adecuada
Mantenimiento	Limpiar con un paño seco; evitar la humedad.
Garantía	Garantía limitada; productos defectuosos devueltos en el embalaje original con comprobante de compra.

Preguntas frecuentes - GZIA 2080HPX Ground Zero

¿Cómo conecto el amplificador a una unidad principal OEM?

Use la Entrada de Alto Nivel (nivel de altavoz) en el amplificador. Conecte las salidas de altavoz de su unidad principal a los terminales HI INPUT. El amplificador se encenderá automáticamente cuando se detecte una señal (función de encendido automático). No use el terminal remoto en este modo.

¿Cuál es el valor de fusible recomendado para el GZIA 2080HPX?

El valor de fusible recomendado es 20 A. Use solo un fusible idéntico al suministrado. Usar un valor diferente puede causar daños.

¿Puedo usar ambas entradas de alto nivel y RCA al mismo tiempo?

No, debe usar o las entradas de Alto Nivel o las entradas Cinch (RCA). Usar ambas simultáneamente puede dañar el amplificador.

¿Por qué está encendido el LED de protección?

El LED de protección indica un error. Causas comunes: cortocircuito en los cables de altavoz, sobrecalentamiento (el amplificador se apagará temporalmente) o sobrecarga. Verifique las conexiones de los altavoces y asegure una ventilación adecuada.

¿Cómo ajusto el crossover?

Use el interruptor de modo para seleccionar LPF (solo frecuencias bajas), HPF (solo frecuencias medias/altas) o FLAT (rango completo). Luego ajuste los controles de Pasa-Bajos (30-250 Hz) y Pasa-Altos (40-3000 Hz) para establecer las frecuencias de corte deseadas.

¿Cuál es la diferencia entre HPF y LPF?

HPF (Filtro Pasa-Altos) permite el paso de frecuencias por encima del punto de corte, bloqueando las frecuencias bajas. Se usa para medios y tweeters. LPF (Filtro Pasa-Bajos) permite el paso de frecuencias por debajo del punto de corte, bloqueando las frecuencias altas. Se usa para subwoofers.

¿Puedo puentear los canales en el GZIA 2080HPX?

Sí, el amplificador admite modo puenteado. Conecte el cable positivo del altavoz al canal izquierdo (+) y el negativo al canal derecho (-). La salida puenteada entrega hasta 200 W RMS @ 4 Ω.

¿Cuál es el rango de sensibilidad de entrada?

La sensibilidad de entrada se puede ajustar desde 200 mV a 6 V usando el control GAIN. Esto permite igualar el amplificador al nivel de salida de su unidad principal.

¿Cómo puedo evitar que el amplificador se sobrecaliente?

Asegure una ventilación adecuada alrededor del amplificador. No lo monte en un espacio cerrado sin flujo de aire. Si el amplificador se calienta demasiado, se apagará temporalmente. Reduzca el volumen o mejore la refrigeración.

¿El GZIA 2080HPX incluye un control remoto de graves?

No, el GZIA 2080HPX no incluye un control remoto de graves. Algunos otros modelos de la serie IRIDIUM (p. ej., GZIA 2235HPX) lo incluyen, y el GZIA 2130HPX lo ofrece como accesorio opcional.

MANUAL DE USUARIO GZIA 2080HPX Ground Zero

POR FAVOR LEA ANTES DE LA INSTALACIÓN

Gracias por elegir un amplificador Ground Zero.

Estamos proporcionando una lista de consejos útiles que debe mantenerse de experimentar innecesario cerrar. Diviértete con este producto de titanium de alta calidad.

Features

• 4 Ohm / 2 Ohm stable Stereo
• 4 Ohm stable Mono (GZIA 1.300HPX)
• 1 Ohm stable Mono (GZIA 1.600HPX)
• Power & Indicador de protección
• Bass Boost (GZIA 1.300HPX / 1.600HPX)
• Variable highpass (GZIA 2080HPX / 2235HPX / 2130HPX / 4115HPX)
- Variable lowpass
- Auto encendido por entrada de alta (hi level in)
- Logo iluminado de blanco (excepto GZIA 1.300HPX / 2080HPX)
- Sensibilidad de entrada ajustable
- Soft delayed remote turn-on
• Potenciómetro externo de sub (GZIA 1.300HPX / 1.600HPX / 2235HPX / GZIA 2130HPX opcional)
• Protección : térmica, de corte y de sobrecarga

Herramientas y material necesario

• Destornillador
  • Taladro eléctrico, 3 mm / 0.12" carbide drill bit
• Tornillos
• Cable de alimentación min. 10 mm ^2
  • Cable de masa min. 10 mm²
• Cable altavoz min. 2 x 1,5 mm ^2

Aviso!

• Como medida de precaución es recomendable desconectar la batería del vehículo antes de realizar la conexión a las + 12 voltios (véase el manual de su coche para más información de) cableado de alimentación.
• Utilice precaución el tronco de perforación. Sus líneas de freno y el tanque de gas pueden ser dañados por perforar con su broca, esto podría ocasionar daños o el fracaso de los sistemas operativos de coches.
• Nunca pasar cables ángulos agudos. Se recomienda a la fuente de alimentación del amplificador con un mínimo de condensador de 1 faradio para garantizar un voltaje de funcionamiento estable.

WARNING!

Sistemas audio de alta potencia en un vehículo son capaces de generar los niveles de presión acústica "Live Concert". La continua exposición a niveles de sonido excesivamente alto volumen puede causar pérdida de la audición o daños. También, la operación de un vehículo de motor mientras escucha a equipos de audio en los niveles de volumen alto puede afectar su capacidad de escuchar sonidos externos tales como ;bocinas, señales de advertencia o vehículos de emergencia, constituyendo así un potencial riesgo de tráfico. En interés de la seguridad, electrónica de consumo recomienda escuchar a niveles más bajos de volumen durante la conducción.

Planificando el sistema

Antes de comenzar la instalación, considere lo siguiente:

a. Si va a ampliar el sistema mediante la adición de otros componentes en el futuro, garantizar quedo espacio adecuado, y cumplen con los requisitos de ventilación.
b. Si el aparato de radio / origen está equipado con salidas pre-amp, es posible utilizarlas para impulsar el amplificador y conexión (amplificador) a los altavoces traseros 2.

Montando el amplificador

a- Seleccione una ubicación adecuada que es conveniente para el montaje, es accesible para el cableado y tiene amplio espacio para la circulación de aire y refrigeración.
a. Utilice el amplificador como una plantilla para marcar los agujeros de montaje, quitar el amplificador.

Aviso

A — Elegir una posición de montaje donde están protegidos todos los cables eléctricos se dañe por bordes nítidos, calor u otras condiciones. + Conexiones eléctricas de 12 voltios DC deben tener fusibles en el lado de la batería. Asegúrese de que su radio y todos los demás dispositivos se desactivará mientras la conexión de su sistema.

b- Si necesita reemplazar el fusible de potencia cámbielo sólo con un fusible idéntico a la acompaña al sistema. Utilizando un fusible de tipo diferente o calificación puede ocasionar daños a este sistema que no está cubierto por la garantía.

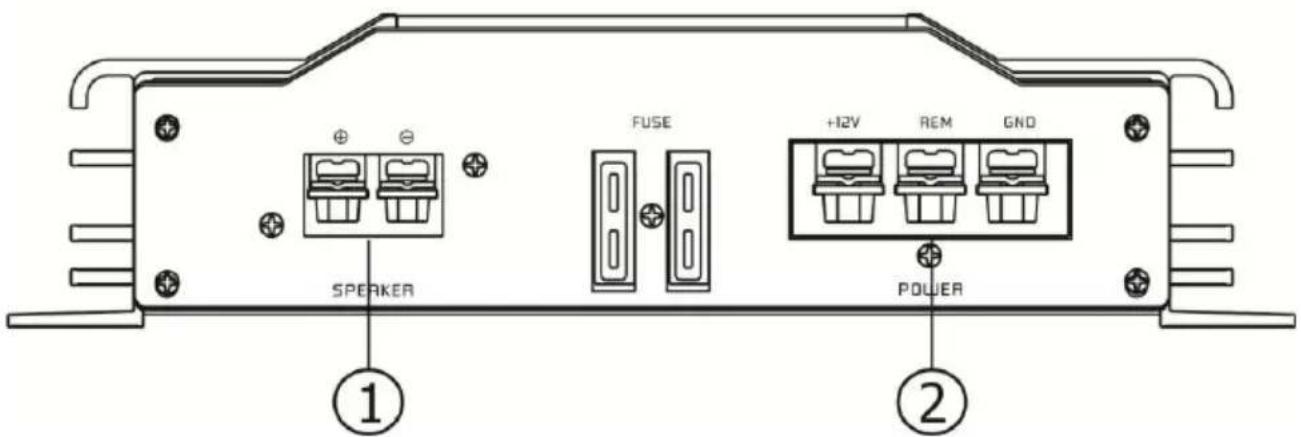

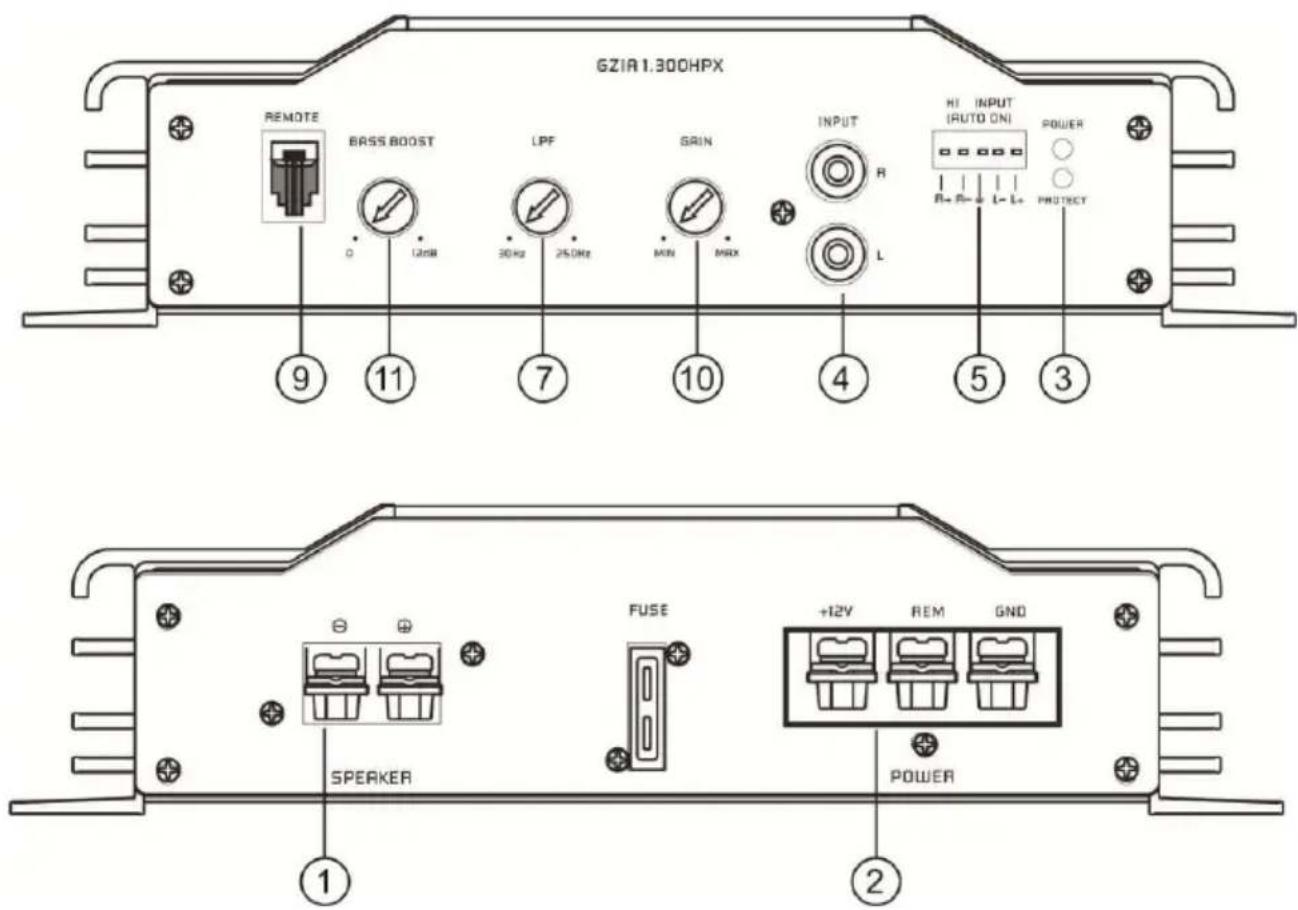

Controles y functiones – GZIA 1.300HPX

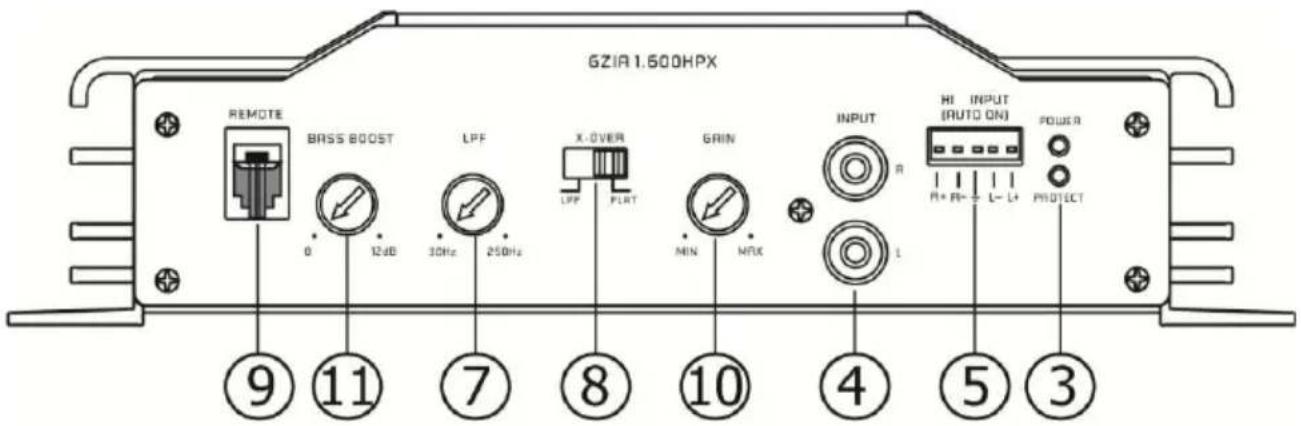

Controles y funciones – GZIA 1.600HPX

GZIA 1.500HPX REMOTE BASS BOOST LPF X-OVER LPF PLRT GRIN MIN MAX INPUT R HI INPUT (RUTO ON) POWER R+ R+→ L- L+ PROTECT ⑨ ⑪ ⑦ ⑧ ⑩ ④ ⑤ ③

SPEAKER FUSE +12V REM GND POWER ① ②

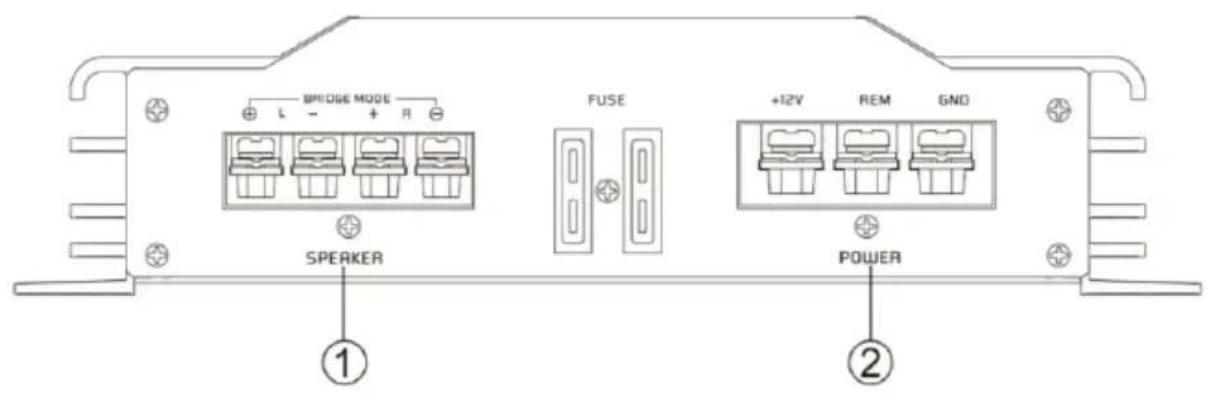

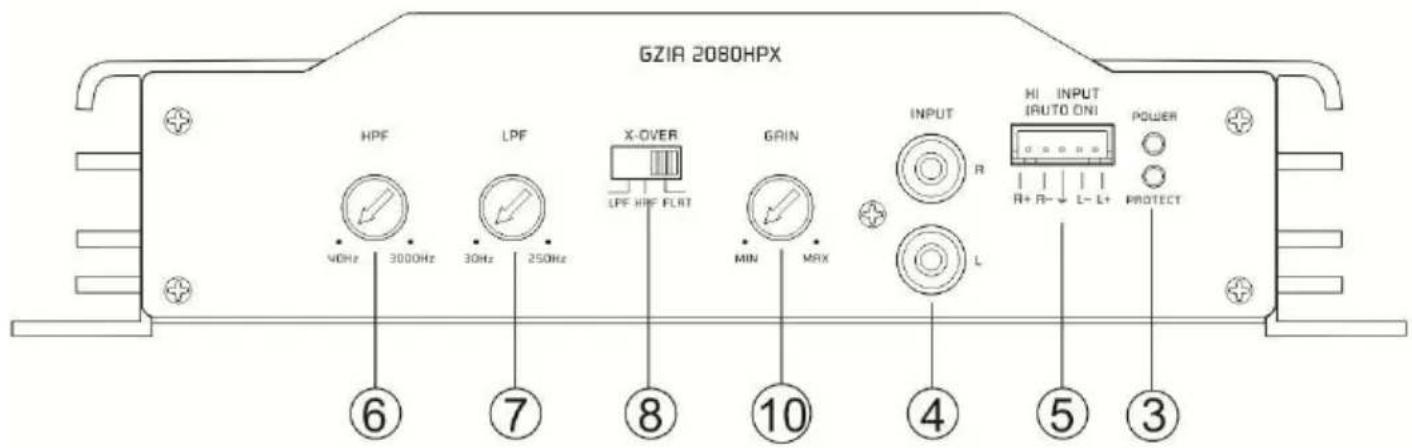

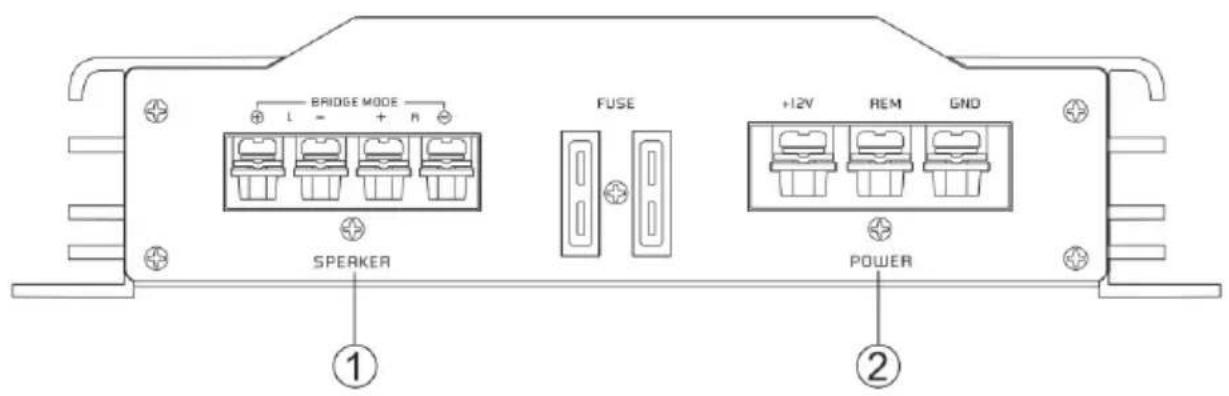

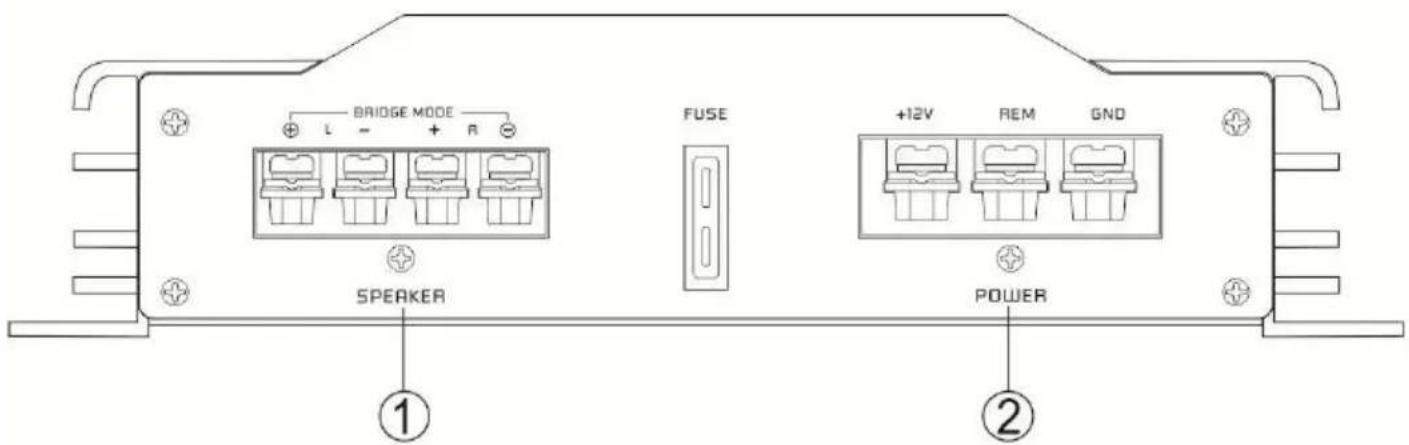

Controles y functiones – GZIA 2080HPX

GZIR 2080HPX HPF LPF X-OVER GRIN INPUT HI INPUT (AUTO ON) POWER 40Hz 3000Hz 30Hz 250Hz LPF HRF FLRT MIN MAX L 6 7 8 10 4 5 3

BRIDGE MODE L - + R - SPEAKER FUSE +12V REM GND POWER ① ②

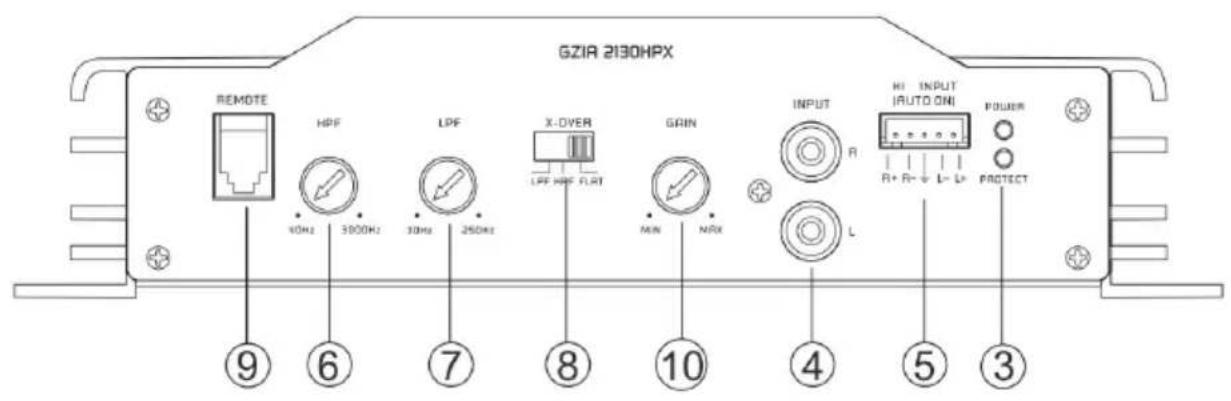

Controles y functiones – GZIA 2130HPX

GZIA 2130HPX REMOTE HPF LPF X-DOVER GAIN INPUT HI INPUT AUTO ONI POWER 4 5 3 9 6 7 8 10 4 5 3

BRIDGE MODE L - + R FUSE +12V REM GND SPEAKER POWER ① ②

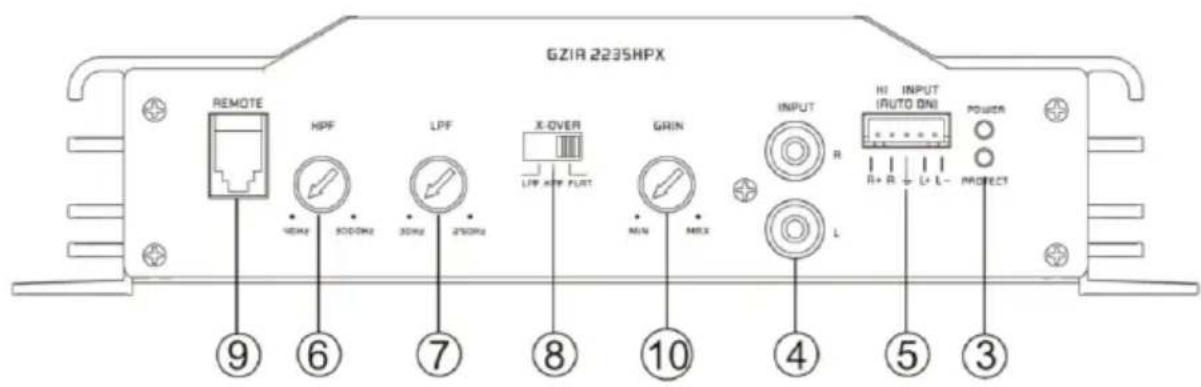

Controles y functiones – GZIA 2235HPX

GZIA 2235HPX REMOTE HPF LPF X-OVER LIP AMP FLUT GRIN INPUT R HI INPUT (RUTO ON) POWER R+ R L+ L- PRORECT ⑨ ⑥ ⑦ ⑧ ⑩ ④ ⑤ ③

BRIDGE MODE L - + R - SPEAKER FUSE +12V REM GND POWER ① ②

Controles y funciones

1	Terminales altavoz	Para conectar a los altavoces
2	Terminales de corriente	GND -> Conectara a masa (chapa del coche)REM -> Remote de antenna de radiol [No usar con entrada de alta (5)]BATT -> +12 Volt
3	Indicador de status	VERDE - OKROJO - Error
4	RCA inputs	Terminalpar conectar los cables de RCA .Para evitar fallos, ppor favor use cables RCA de calidad.IMPORTANTE!No usar cables de RCA si se tienen entradas de alta conectadas, puede dañar su sistema. Usar una u otra entrada
5	High Level inputs	Son para usarlas con Fuentes originals que no dispongan de de salidas de RCA. Connectar esta entrada a las salidas de altavoces de la radio. El amplificador automáticamente se encenderá tan pronto como la señal se reciva (Auto On). El cable de remote no se tendrá que usar en este caso- Terminal (2).IMPORTANT!No usar cables de RCA si se tienen entradas de alta conectadas, puede dañar su sistema. Usar una u otra entrada
6	High Pass controller	Ajuste el interruptor a la posicion „HIGH”.Ajuste la frecuencia variable del crossover HPF a la frecuencia deseada usando el potenciometro. Todas las frecuencias a partir de 40 y3000 Hz pueden ser reproducidas.
7	Low Pass controller	Solo las frecuencias desde 30Hz a 250Hz seran reproducidas (dependiendo de la posición del filtro LPF ). Coloque el interruptor ala posición „LOW”. Ajuste la frecuencia variable donde desee usando el potenciometro.
8	Mode switch	Ajuste el crossover para escojer la utilizacion.LPF - Solo frecuencias bajas (entre 30Hz - 250Hz) seran reproducidas.FLAT - Todas las frecuencias seran reproducidas.HPF - Solo medio-altas frecuencias (sobre 40Hz - 3000Hz) serasn reproducidas.
9	Remote control input	Para conectar el potenciometro remote de sub (GZIA 2130HPX/ 2235HPX/ 1.600HPX)
10	Input level controller	Con este potencimetro puede regular la sensiblñidad de entrada.
11	Bass Boost controller	Para poder ajustar los graves en 45hz desde 0- 12db

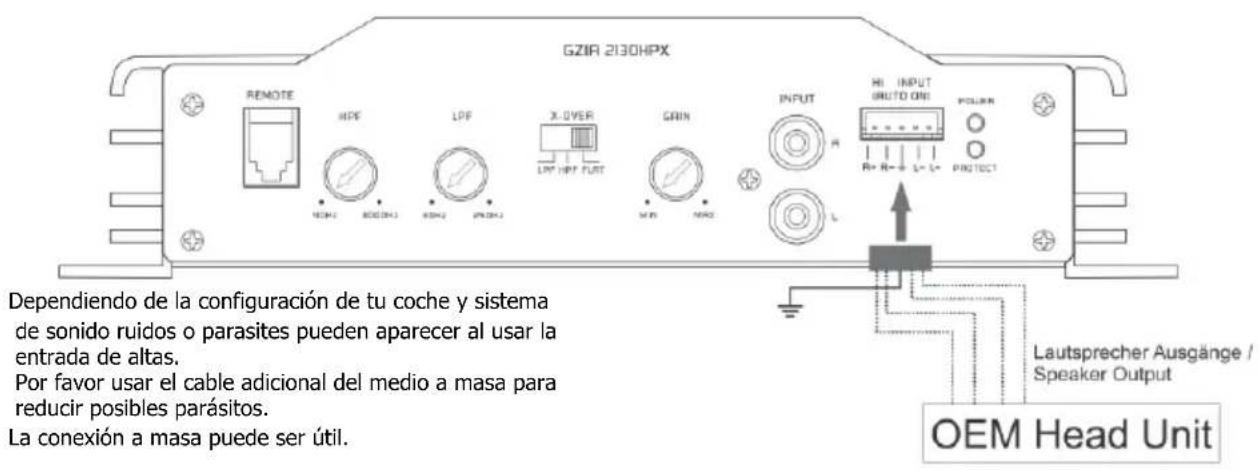

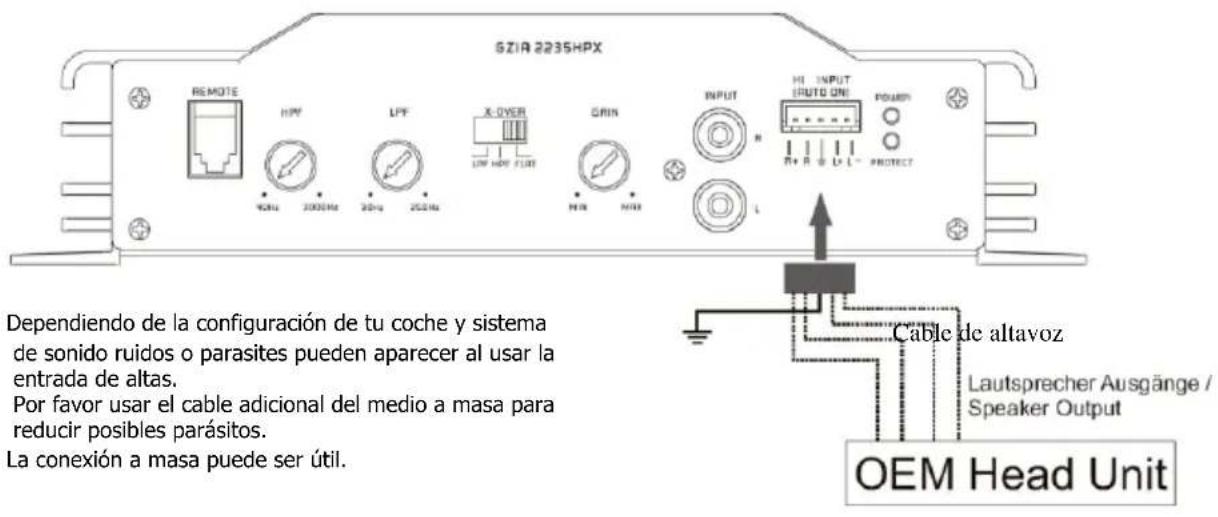

High Level Input- Entrada de alta (altavoces)

Dependiendo de la configuracion de tu coche y sistema de sonido ruidos o parasites pueden aparecer al usar la entrada de altas. Por favor usar el cable adicional del medio a masa para reducir posibles parasitos.

El function de auto encendido permite usar el amplificador sin necesidad de usar un remote exterior. Esto hace posible operer con un sistema de radio original(OEM) y que la radio original active el sistema, siempre que estas radios no dispongan de RCA y remote.

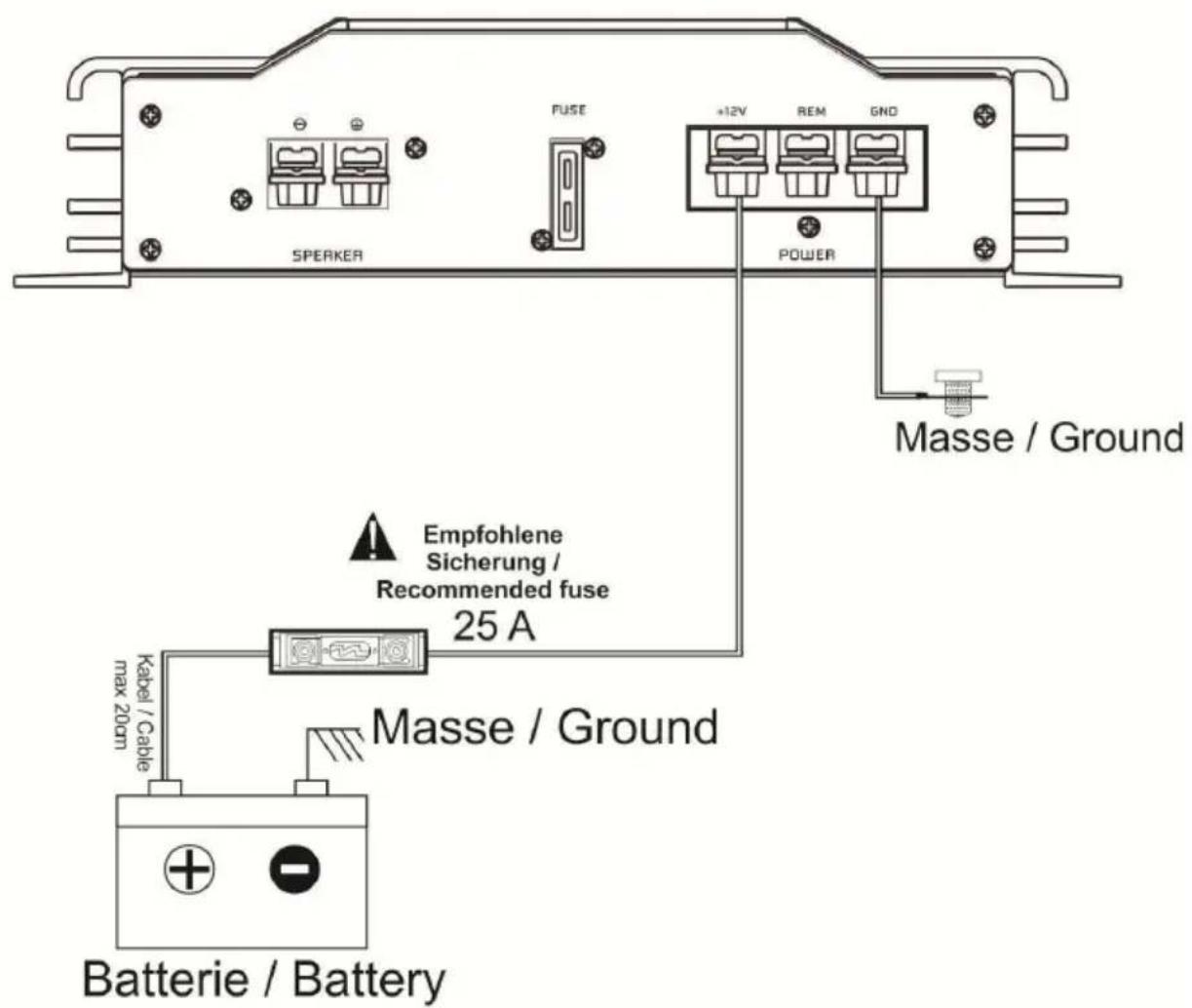

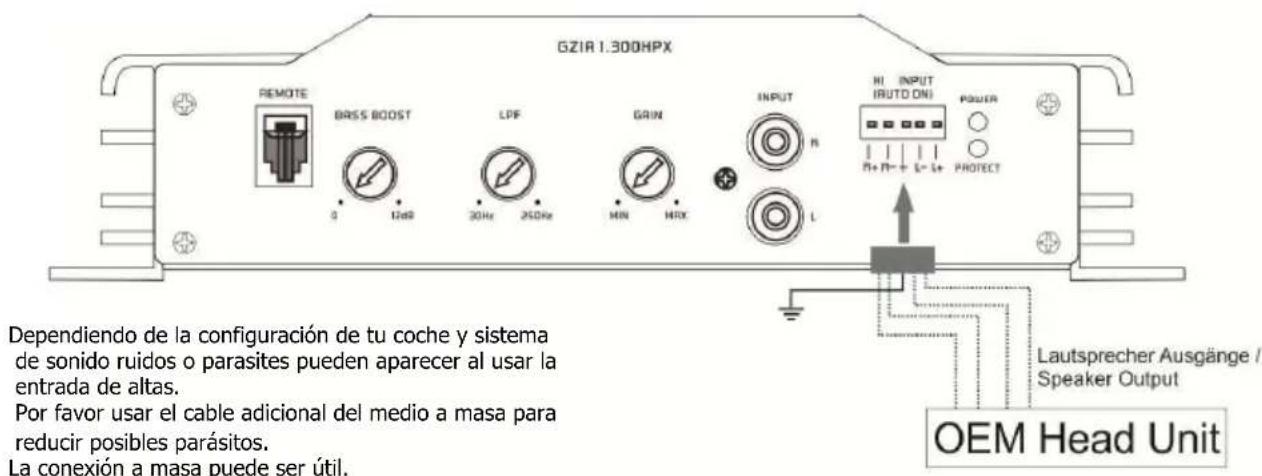

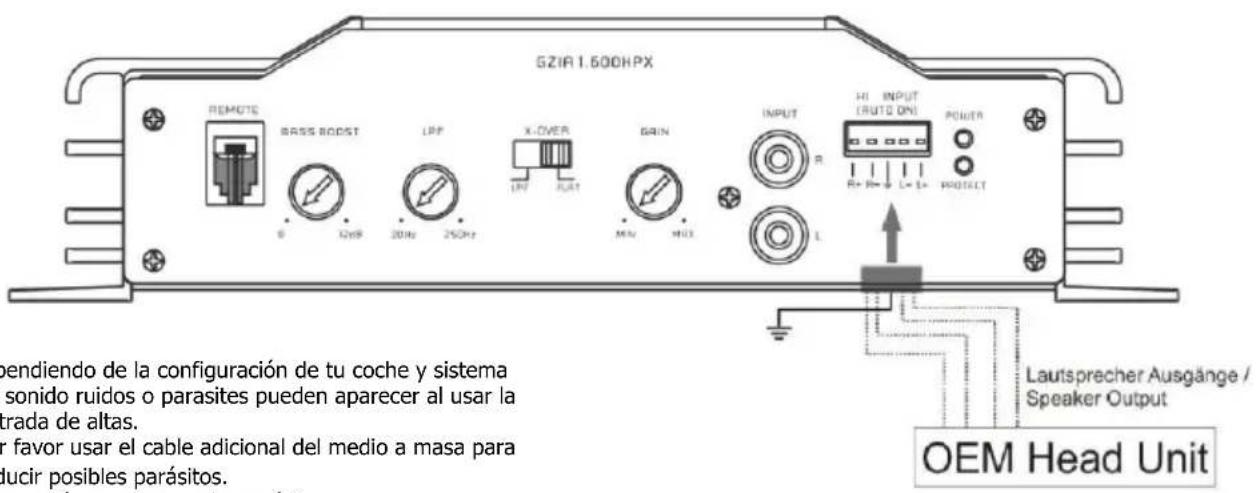

High Level Input - GZIA 1.300HPX

GZIR 1.300HPX REMOTE BRASS BOOST LPF GAIN INPUT HI INPUT (RUTO ON) POWER N+ N- L+ L- PROTECT Dependiendo de la configuración de tu coche y sistema de sonido ruidos o parasites pueden aparecer al usar la entrada de altas. Por favor usar el cable adicional del medio a masa para reducir posibles parásitos. La conexión a masa puede ser útil. Lautsprecher Ausgänge / Speaker Output OEM Head Unit

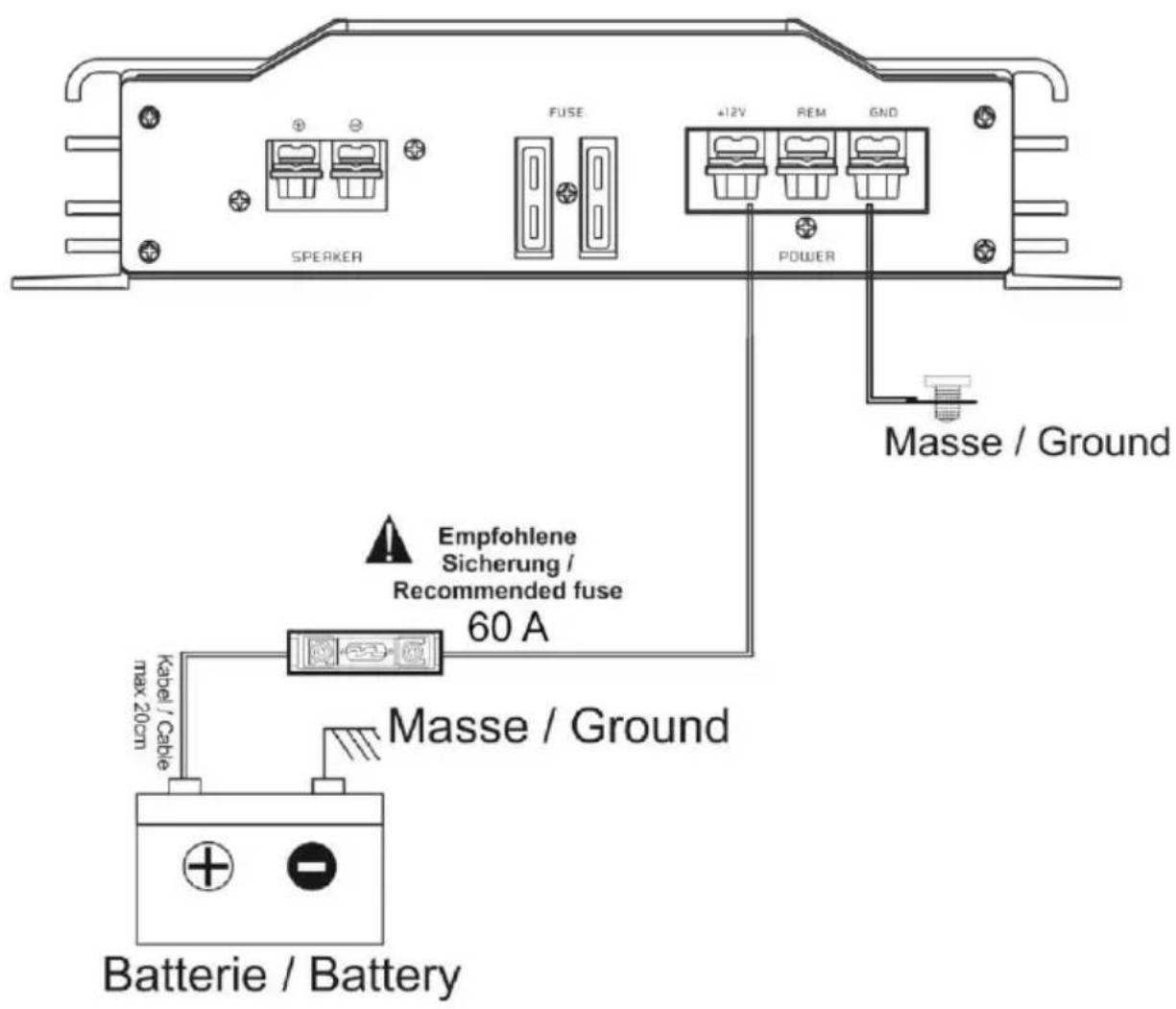

SPEAKER FUSE +12V REM GND POWER Masse / Ground Empfohlene Sicherung / Recommended fuse 25 A Kabel / Cable max 20cm Masse / Ground Batterie / Battery

GZIA 1.600HPX REMOTE SASS BOOST LPF X-OVER BAIN INPUT HI INPUT AUTO ONI POWER R R+ R-+ L+ L+ PROTECT L Lautsprecher Ausgänge / Speaker Output OEM Head Unit bendiendo de la configuración de tu coche y sistema sonido ruidos o parasites pueden aparecer al usar la trada de altas. er favor usar el cable adicional del medio a masa para ducir posibles parásitos.

SPEAKER FUSE +12V REM GND POWER Masse / Ground Empfohlene Sicherung / Recommended fuse 60 A Kabel / Cable max 20cm Masse / Ground Batterie / Battery

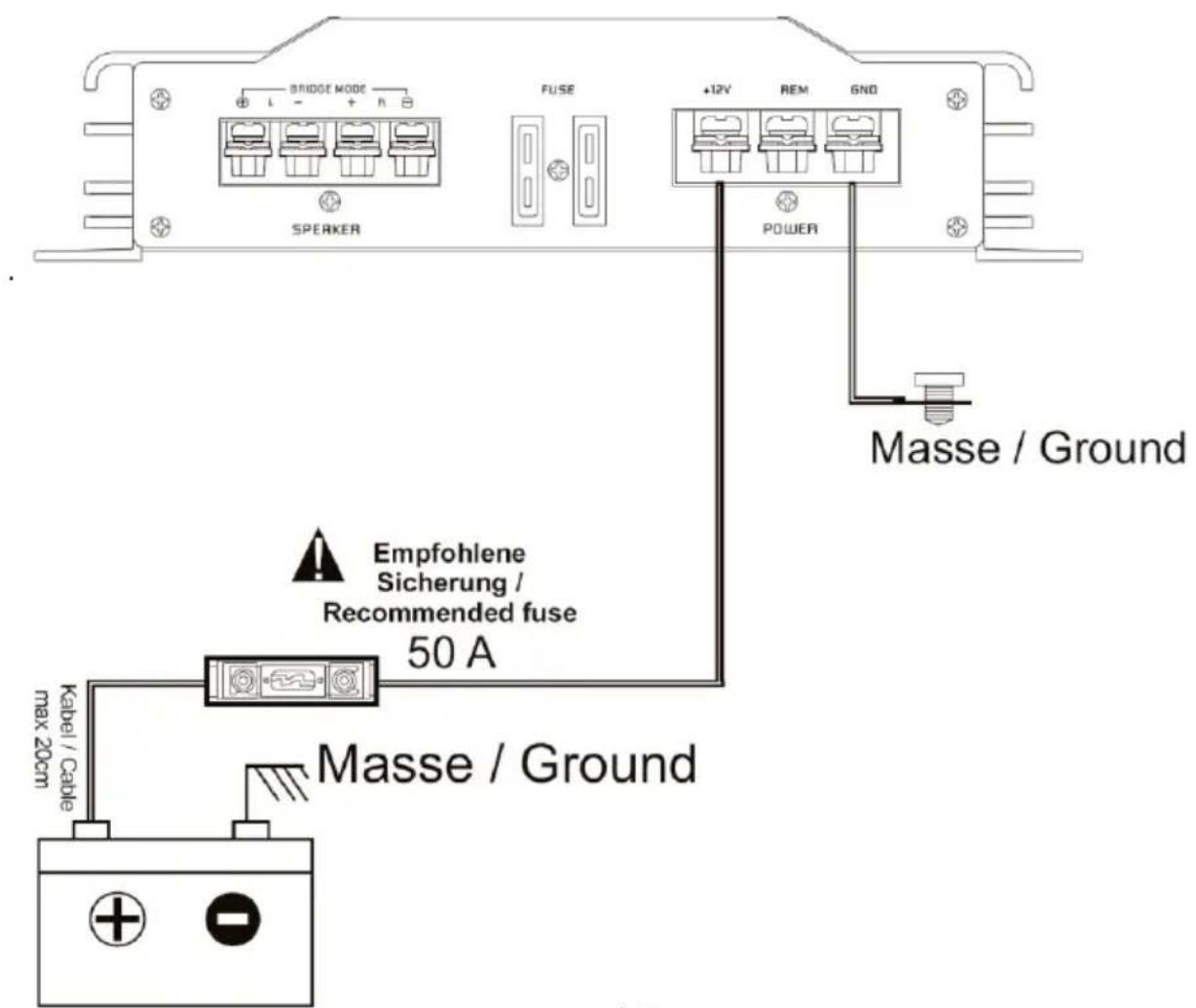

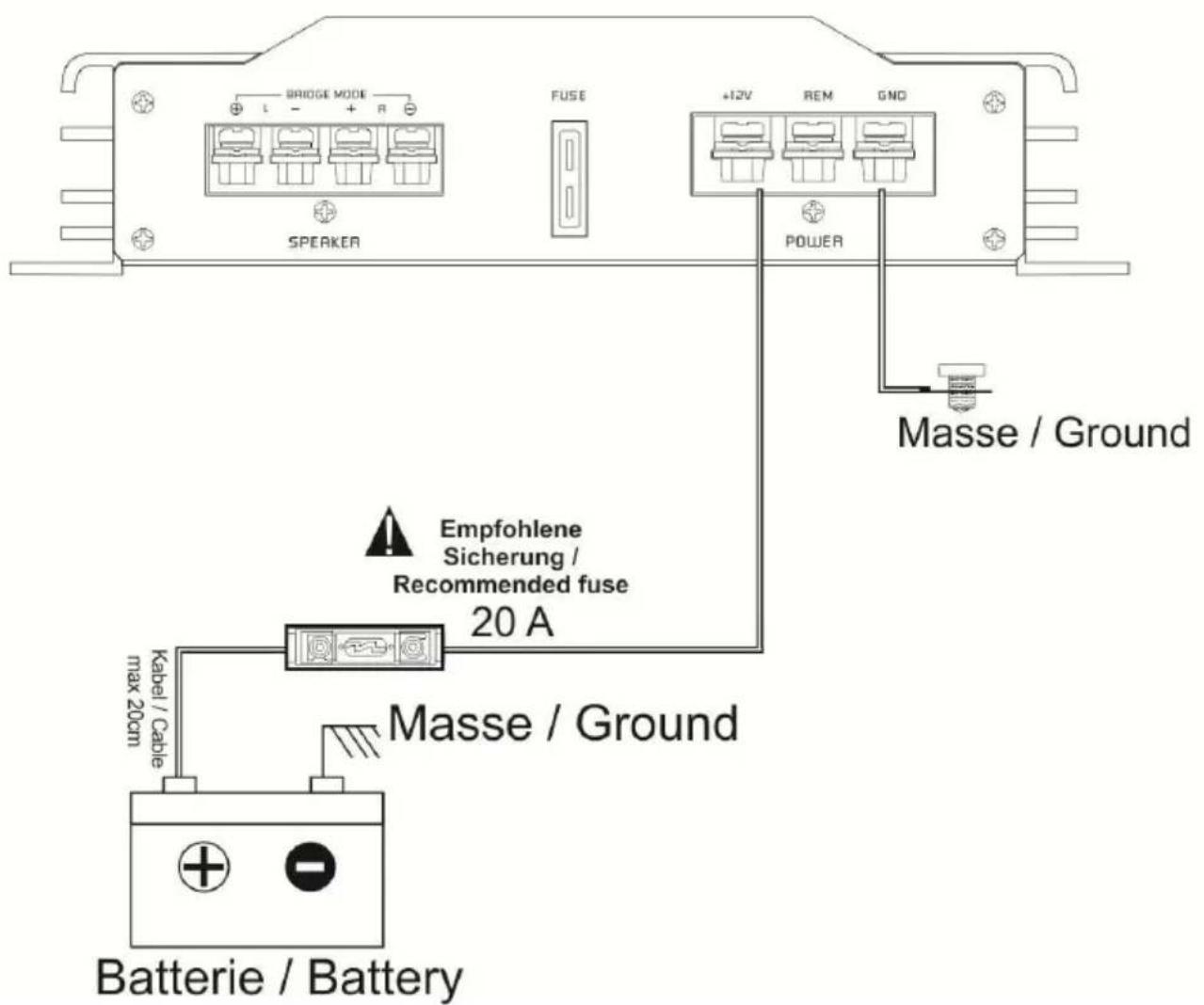

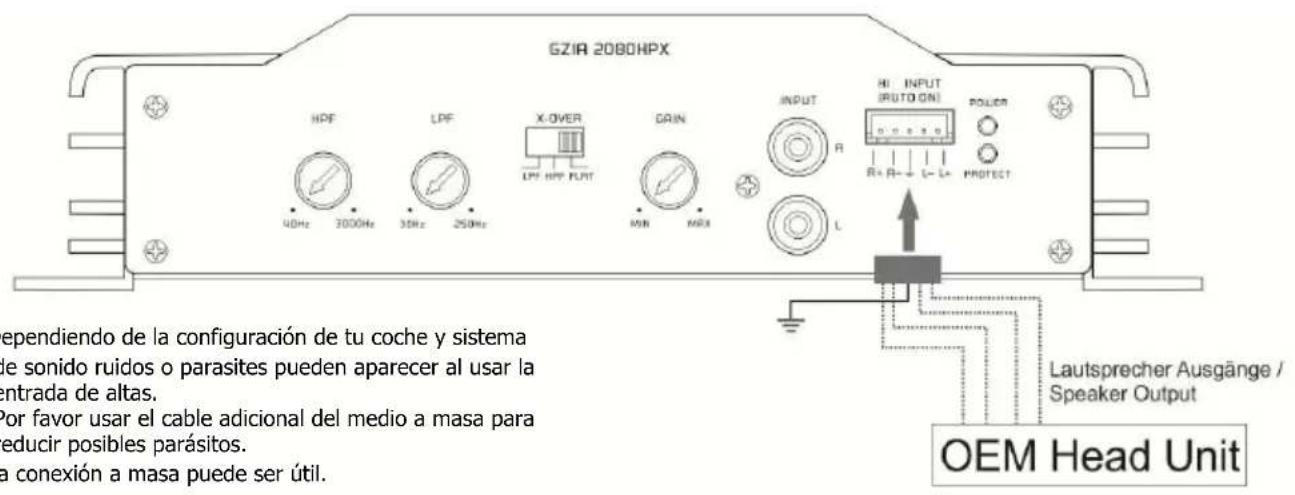

High Level Input - GZIA 2080HPX

GZIR 2080HPX HPF LPF X-OVER GRIN INPUT HI INPUT (RUTO ON) POWER 40Hz 3000Hz 35Hz 250Hz L R+ R- L+ PROTECT Lautsprecher Ausgänge / Speaker Output dependiendo de la configuración de tu coche y sistema de sonido ruidos o parasites pueden aparecer al usar la entrada de altas. Por favor usar el cable adicional del medio a masa para educir posibles parásitos. a conexión a masa puede ser útil. OEM Head Unit

BRIOSE MODE L - + R SPEAKER FUSE +12V REM GND POWER Masse / Ground Empfohlene Sicherung / Recommended fuse 20 A Kabel / Cable max 20cm Masse / Ground Batterie / Battery

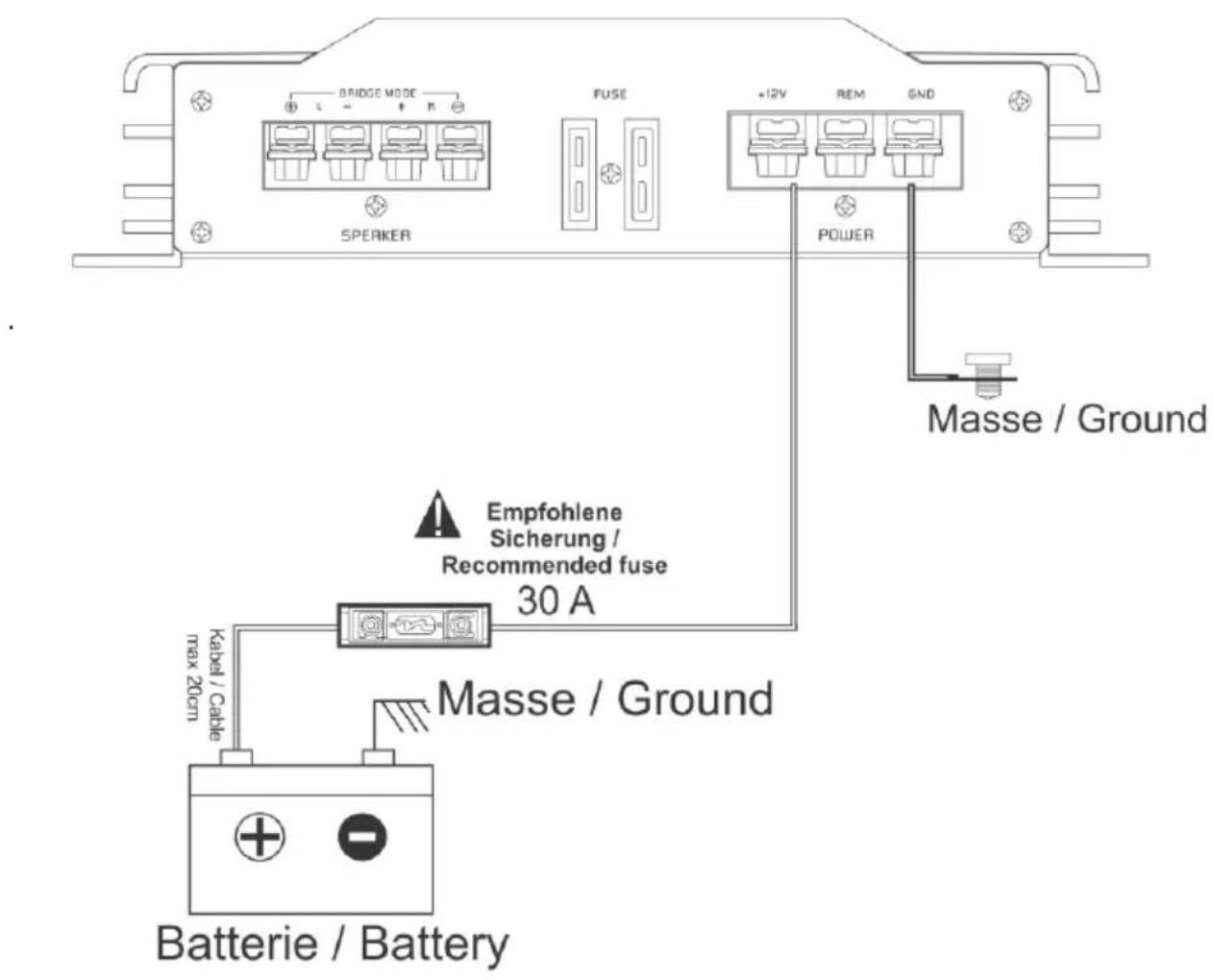

GZIF 2130HPX REMOTE HPE LPF X-OVER LPT HPF FAT GRIN INPUT HI INPUT AUTO ONE POWER R+ R-+ L+ L- PROTECT Dependiendo de la configuración de tu coche y sistema de sonido ruidos o parasites pueden aparecer al usar la entrada de altas. Por favor usar el cable adicional del medio a masa para reducir posibles parásitos. La conexión a masa puede ser útil. Lautsprecher Ausgänge / Speaker Output OEM Head Unit

BRIDGE MODE + - FUSE +12V REM GND SPEAKER POWER Masse / Ground Empfohlene Sicherung / Recommended fuse 30 A Kabel / Cable max 20cm Masse / Ground Batterie / Battery

SZIA 2235HPX REMOTE HPF LPF X-OVER GRIN INPUT HI INPUT (RUTO ONE) POWER PROTECT 40Hz 200MHz 30Hz 250Hz NIR NIR L Dependiendo de la configuración de tu coche y sistema de sonido ruidos o parasites pueden aparecer al usar la entrada de altas. Por favor usar el cable adicional del medio a masa para reducir posibles parásitos. La conexión a masa puede ser útil. Cable de altavoz Lautsprecher Ausgänge / Speaker Output OEM Head Unit

BRIDGE MODE + - + - FUSE +12V REM SND SPERKER POWER Masse / Ground Empfohlene Sicherung / Recommended fuse 50 A Kabel / Cable max 20cm Masse / Ground

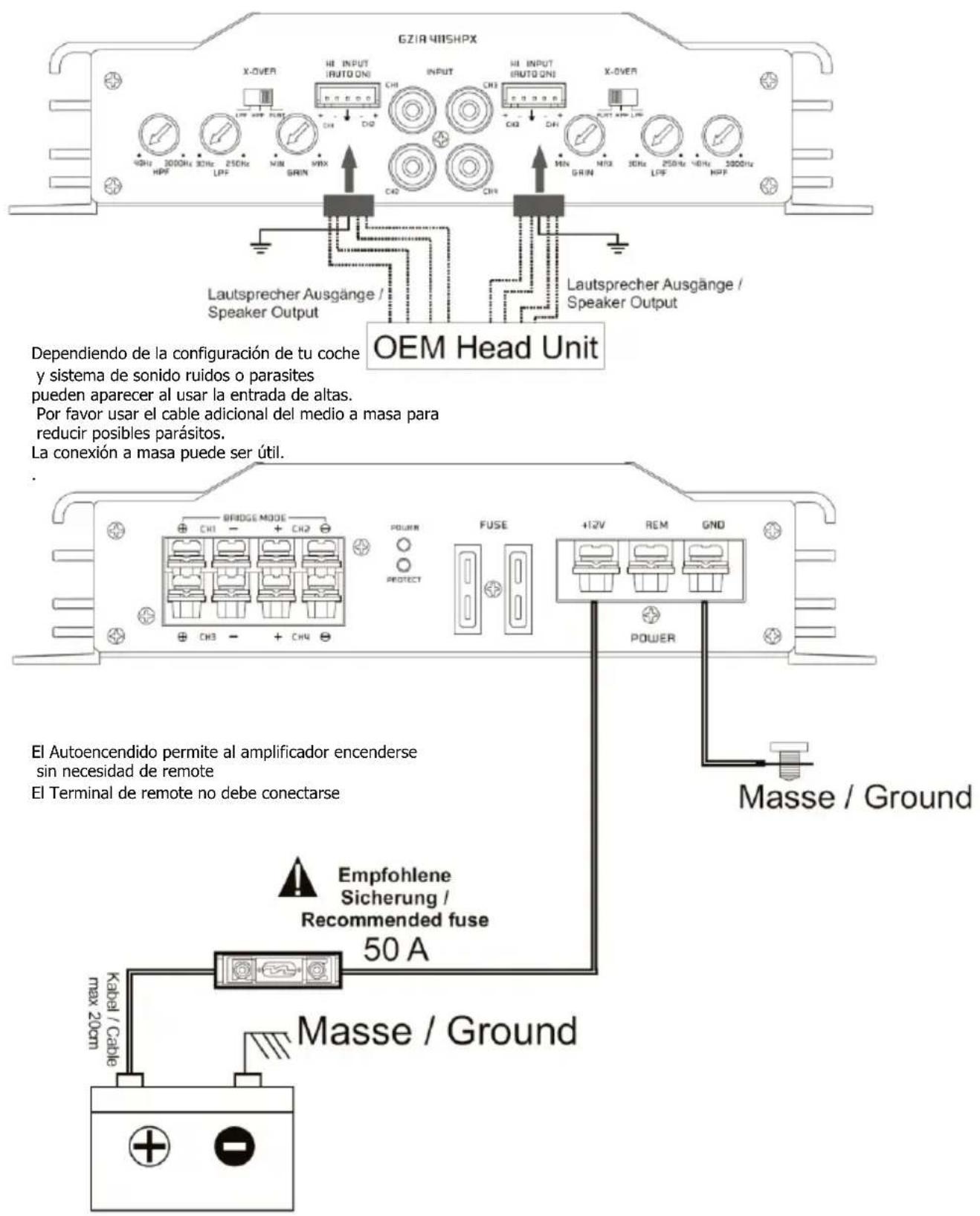

High Level Input - GZIA 4115HPX

GZ1A 4115HPX X-OVER HI INPUT AUTO ON CH3 INPUT CH3 HI INPUT AUTO ON X-OVER Lautsprecher Ausgänge / Speaker Output OEM Head Unit Dependiendo de la configuración de tu coche y sistema de sonido ruidos o parasites pueden aparecer al usar la entrada de altas. Por favor usar el cable adicional del medio a masa para reducir posibles parásitos. La conexión a masa puede ser útil. Bridge Mode CH3 + CH2 POWER PROTECT FUSE +12V REM GND POWER Masse / Ground El Autoencendido permite al amplificador encenderse sin necesidad de remote El Terminal de remote no debe conectarse Empfohlene Sicherung / Recommended fuse 50 A Kabel / Cable max 20cm Masse / Ground

Encendido de amplificador

El amplificador se enciende automáticamente en unos segundos después de encender el aparato de radio.

Note: El amplificador temporalmente apaga si se calienta demasiado y, a continuación, reinicia automáticamente una vez se enfría (sobrelos 80° / 176° F).

Ajustando el nivel de audio

1. LEVEL (Min/Max): Gire completamente contador - las agujas del reloj a MIN
2. Activar el control de volumen del sistema de sonido de la auto sobre dos tercios de su gama completa.
3. Ajustar el nivel a un nivel cómodo de escucha.

Conectarel altavoz en trimode - notas

Trimode permite un subwoofer para trabajarar en modo mono mientras juegan los principales altavoces en estéreo. Deja el conmutador cruzado en posición "FULL".

Usar condensadores 100 volt, non-polar para filtro pasaltos out low frequencies and Air-core or Ferrit-ore bobinas con un diámetro mínimo de 1 mm / 0.039" para el corte de paso bajo filtrar las frecuencias altas.

Los valores de condensador y bobina como están escritos en la tabla siguiente. La parte delantera y traseros canales de este amplificador obtienen esta capacidad. Sólo los canales izquierdos y derecho traseros se muestran en las siguientes imágenes.

Valores para filtro pasivo de 6dB pasivo

Frequencia	Bobina	Condensador
80 Hz	7,5 mH	470 uF
100 Hz	6,5 mH	330 uF
120 Hz	5,5 mH	370 uF
150 Hz	4 mH	220 uF

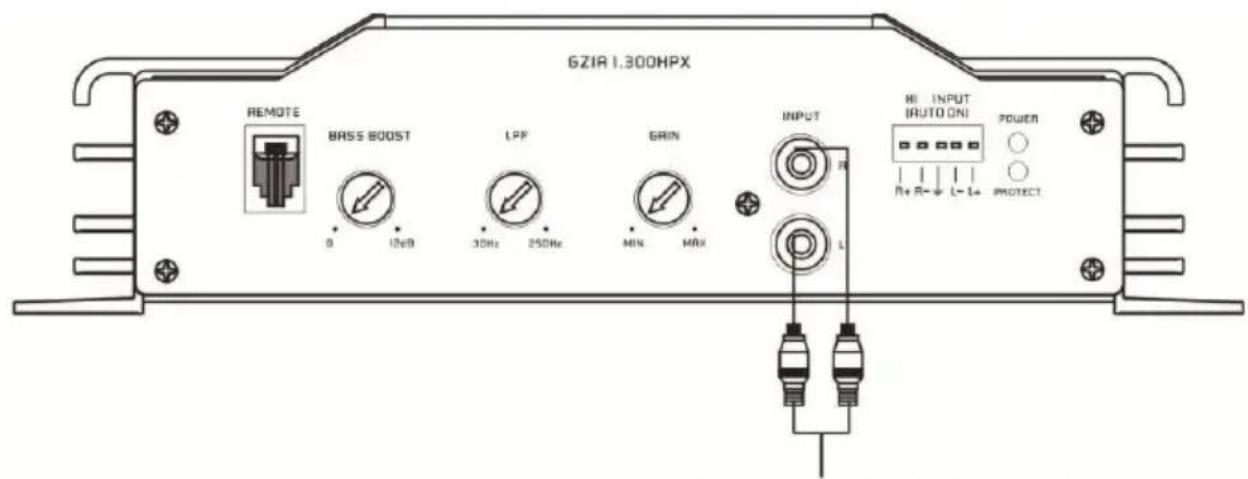

Wiring - GZIA 1.300HPX

6ZIR 1.300HPX REMOTE BASS BOOST LPP GRIN INPUT HI INPUT (AUTO ONI) POWER 0 10dB 30Hz 250Hz MIN MAX R R+ R-↓ L- L+ PROTECT

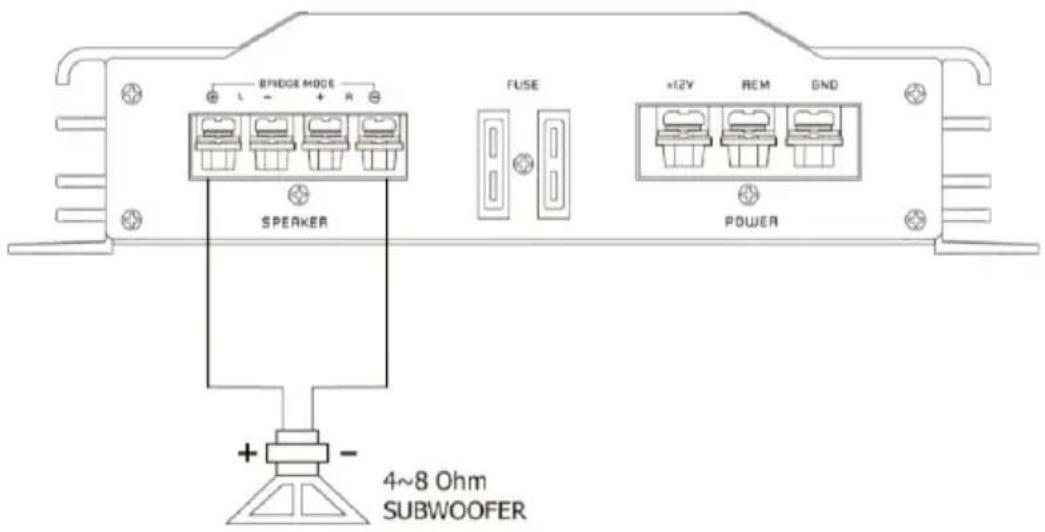

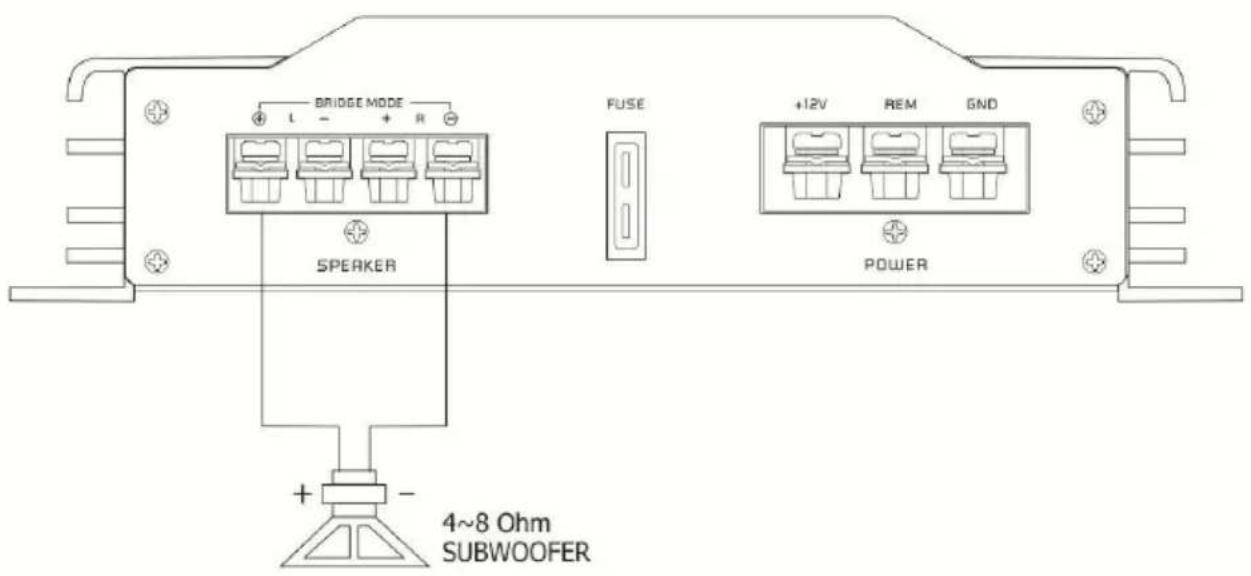

Cableado en modo MONO – GZIA 2080HPX

BRIDGE MODE L - + R SPEAKER FUSE +12V REM GND POWER + - 4~8 Ohm SUBWOOFER

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

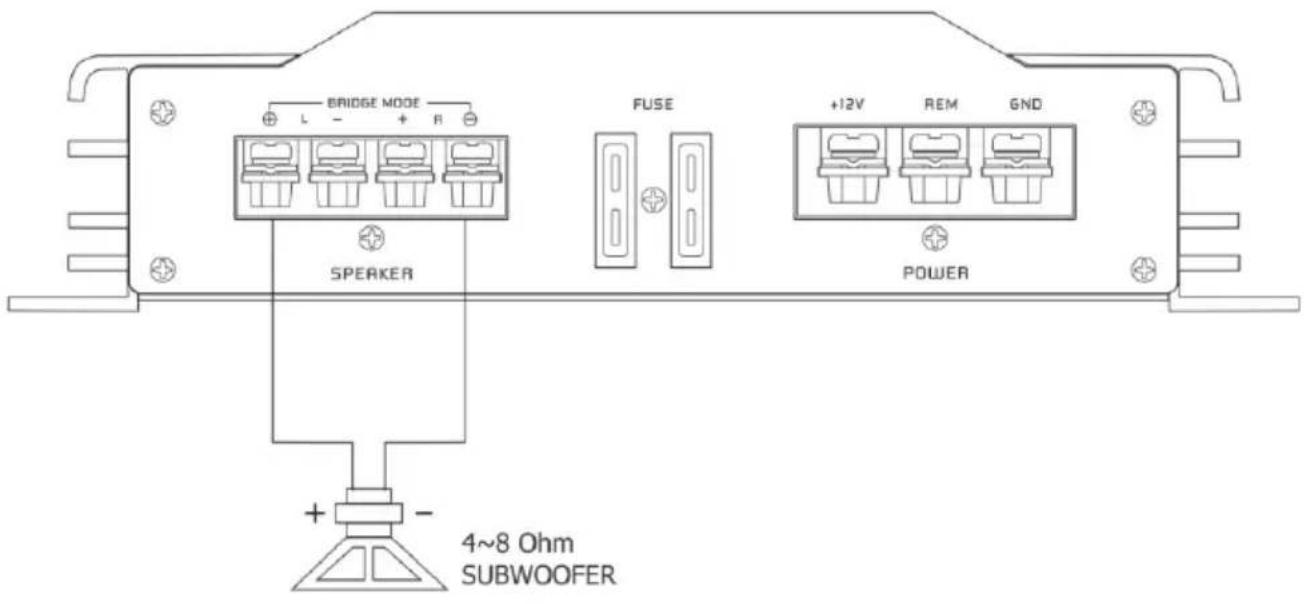

Cableado en modo MONO – GZIA 2130HPX

BRIDGE MODE L - + R SPEAKER FUSE +12V REM GND POWER + - 4~8 Ohm SUBWOOFER

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Cableado en modo MONO – GZIA 2235HPX

BRIDGE MODE L - + R - SPEAKER FUSE +12V REM GND POWER + - 4~8 Ohm SUBWOOFER

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

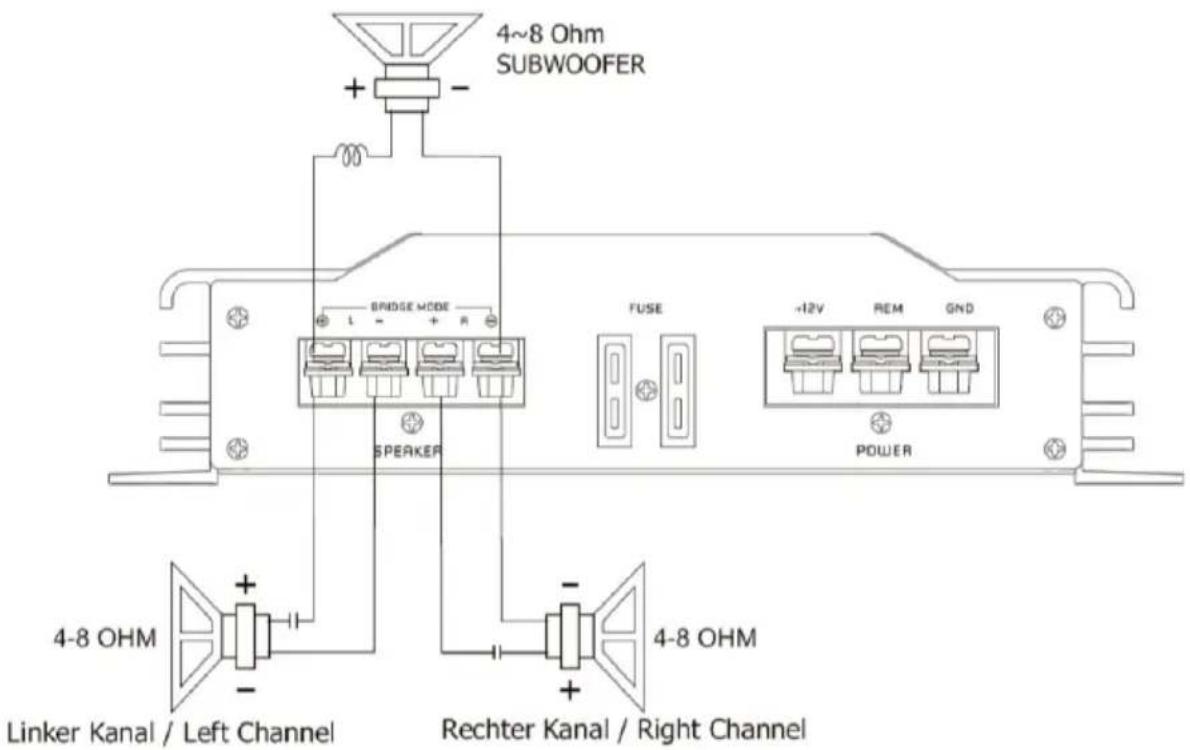

Trimode operation - GZIA 2235HPX

4~8 Ohm SUBWOOFER BRIDGE MODE L - + R SPEAKER FUSE -12V REM GND POWER 4-8 OHM Linker Kanal / Left Channel Rechter Kanal / Right Channel 4-8 OHM

00
Spule / Inductor / Filtre Pass bas / Spoiel Lowpass Filter
→|
Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

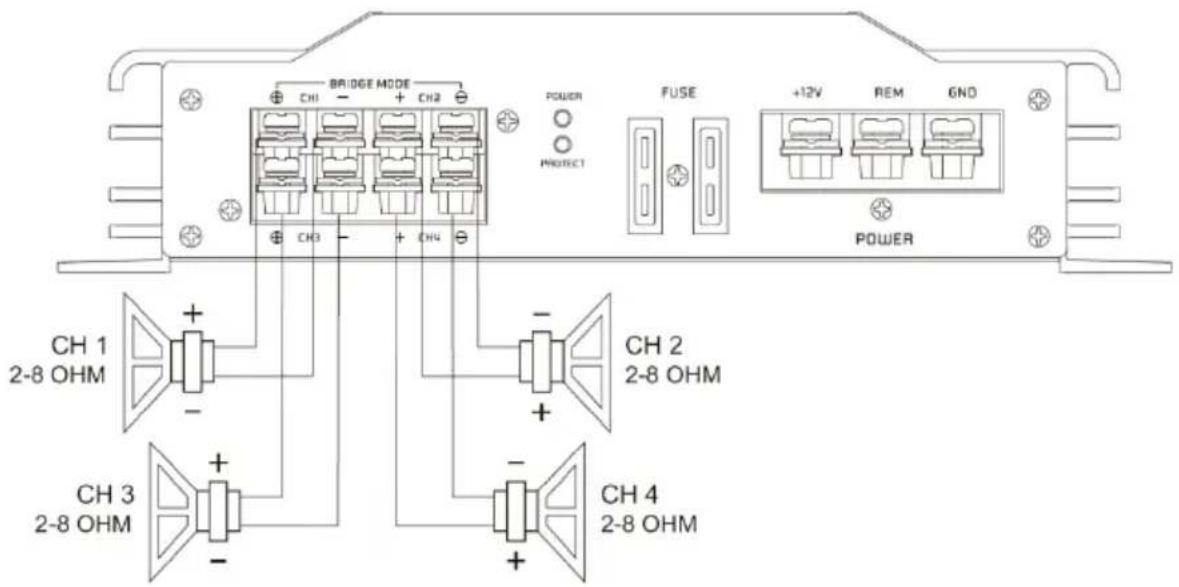

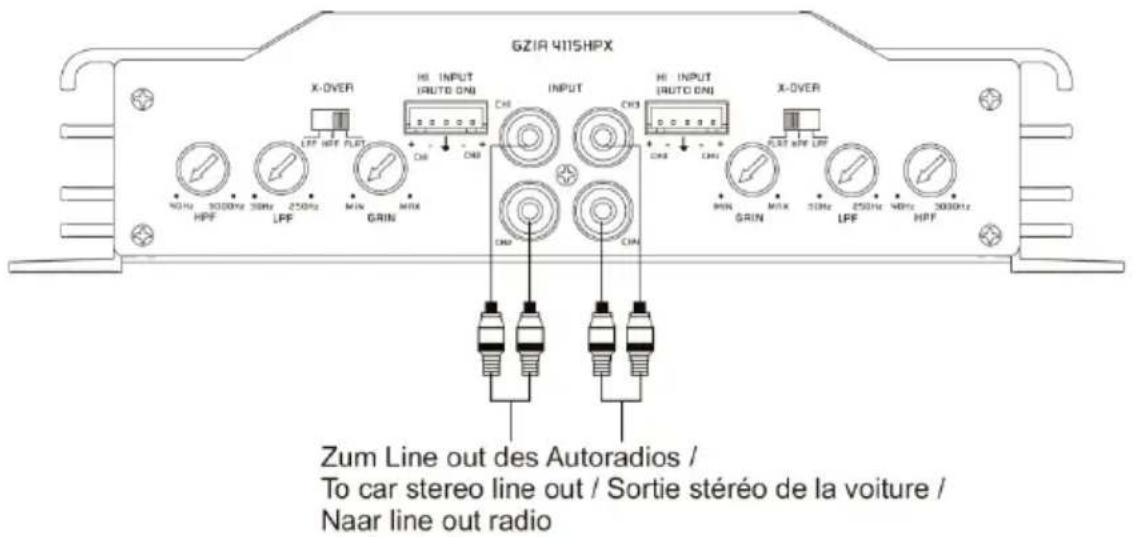

Stereo wiring - GZIA 4115HPX

GZIR 4115HPX X-OVER HI INPUT (RUTO ON) CHI INPUT CHI HI INPUT (RUTO ON) X-OVER 40Hz 3000Hz 30Hz 250Hz MIN GRIN LPF LPF CHI CHI CHI CHI GRIN GRIN LPF LPF 50Hz 250Hz 40Hz 200Hz HPF Zum Line out des Autoradios / To car stereo line out / Sortie stéréo de la voiture / Naar line out radio

BRIDGE MODE CH1 CH2 POWER PROTECT +12V REM GND POWER CH 1 2-8 OHM + - CH 2 2-8 OHM + - CH 3 2-8 OHM + - CH 4 2-8 OHM

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 2 \~ 8 Ohm

Guia de posibles problemas

Sintomas	comprobar	Solución
No suena	Se ilumina el led de POWER?	Comprobar los fusibles del amplificador.Asegurar que remote este conectado.Comprobar los RCA.Comprobar potenciómetros.Comprobar volumen de la radio.
	Se enciende el LED de diagnóstico?	Verificación cruce en altavoz o sobrecalentamiento amplificador
Amplif no enciende	No llega corriente al amplificador	Compruebe el cable de alimentación o conexiones
	Ningún corriente al cable remoto con receptor encendido	Comprobar los cables de la radio
No hay sonido en un canal	Revisar los cables de altavoz	Inspeccionar para corto circuito o una conexión abierta
	Comprobar cables de audio	Invertir entradas RCA de izquierda y derecha para determinar si es que se produzca antes de la amp
Amp Si se desactiva en medio / alto volumen	Compruebe la impedancia de carga de altavoz	Asegúrese de que se observan las recomendaciones de impedancia de carga de altavoz correcto (si se utiliza un medidor de ohm para comprobar la resistencia de altavoz, recuerde que la resistencia DC y impedancia AC no puede ser el mismo).
Protección de LED está activada	Temperature baja	Baje el volumen de la radio
	Cables de altavoz en cortocircuito	Separar los cables de altavoces y aislar

La garantía cumple con la disposición legal. El retorno se puede hacer sólo después de la consulta y en su embalaje original. Por favor, asegúrese de incluir un recibo generado por ordenador y una descripción del error. Excluidos de la garantía son los defectos causados por la sobrecarga, el tratamiento inadecuado o participar en concursos.

Nos reservamos el derecho de hacer cambios o mejoras futuras necesarias para el producto sin que el cliente para informarle.
