Tipo de producto	Estéreo para coche
Marca	Ground Zero
Modelo	GZCR 235USB
Dimensiones (An x Al x Pr)	178 x 50 x 100 mm (1 DIN)
Peso	0.5 kg
Alimentación	12V CC (masa negativa)
Potencia máxima de salida	4 x 50W
Potencia RMS de salida	4 x 15W
Sintonizador de radio	FM/AM con RDS
Reproducción USB	Archivos MP3, WMA, WAV
Entrada AUX	Jack frontal de 3.5 mm
Bluetooth	No compatible
Pantalla	LCD con iluminación blanca
Control remoto	Incluido
Tipo de montaje	Montaje en tablero con jaula DIN
Temperatura de funcionamiento	-20°C a +60°C
Clasificación del fusible	10A
Piezas de repuesto	Contacte al distribuidor de Ground Zero para reemplazos
Reparabilidad	Se recomienda servicio profesional
Limpieza	Limpie con un paño suave y seco; evite líquidos
Seguridad	Panel frontal desmontable (no incluido)

Preguntas frecuentes - GZCR 235USB Ground Zero

¿Cómo instalo el GZCR 235USB en mi coche?

La instalación requiere una ranura DIN estándar de 1. Use la jaula de montaje incluida y siga el diagrama de cableado: conecte el cable amarillo a 12V constante, el rojo a encendido, el negro a tierra, y los cables de los altavoces a los altavoces correspondientes.

¿El radio es compatible con Bluetooth?

No, el GZCR 235USB no tiene Bluetooth. Es compatible con reproducción USB, entrada AUX y radio FM/AM.

¿Qué formatos de archivo USB puedo reproducir?

El puerto USB admite archivos MP3, WMA y WAV. Asegúrese de que la unidad USB esté formateada como FAT32 y contenga no más de 1000 archivos.

El radio no enciende. ¿Qué debo revisar?

Primero, revise el fusible (10A) en la parte posterior de la unidad. También verifique el cableado: el 12V constante (amarillo) y el encendido (rojo) deben tener corriente. Finalmente, asegúrese de que la tierra (negro) esté bien conectada.

¿Puedo conectar una cámara de reversa a este estéreo?

No, el GZCR 235USB no tiene entrada de video para una cámara de reversa. Es una unidad solo de audio.

¿Cómo limpio el panel frontal?

Use un paño suave y sin pelusa ligeramente humedecido con agua. No use disolventes, limpiadores abrasivos ni rocíe líquidos directamente sobre la unidad.

¿Cuál es el tamaño máximo de unidad USB compatible?

Admite unidades USB de hasta 32GB formateadas en FAT32. Las unidades más grandes pueden no ser reconocidas.

El control remoto no funciona. ¿Qué puedo hacer?

Primero reemplace la batería (CR2025). Asegúrese de que no haya obstáculos entre el control remoto y el sensor en el panel frontal. Si aún no funciona, es posible que sea necesario reemplazar el control remoto.

¿Puedo usar este estéreo en un barco o vehículo de 24V?

No, el GZCR 235USB está diseñado solo para sistemas de 12V CC con masa negativa. Usarlo en 24V o sistemas de masa positiva dañará la unidad.

¿Cómo reinicio el radio a los ajustes de fábrica?

Presione el botón de reinicio ubicado en el panel frontal (use un clip) con la unidad encendida. Esto borrará todas las presintonías y ajustes.

MANUAL DE USUARIO GZCR 235USB Ground Zero

Gracias por elegir un aparato de radio Ground Zero de alta calidad. Estamos proporcionando una lista de consejos útiles para que su experiencia sea muy satisfactoria.

Contenido

Precauciones.... 2

A c...c...e...s...o...r...B o

Instalación / Des- Instalación 4

Panel de ....Control....5

Control remoto....6

Operación General 7

Operación del Sintonizador Digital 9

Operación de CD / USB / SD Card 11

Función de búsqueda File / Folder.....12.....

Manejo de...discos...

L i.....m.....p.....i.....e.....z.....a3

Especificaciones 14

C o n e x i ó 15

Guia de....Fallas....16

1 GROUND ZERO

Precauciones

Esta unidad ha sido diseñada y fabricado con la seguridad del usuario en mente. Cualquier uso indebido o una incorrecta instalación de esta unidad puede resultar en lesiones al usuario o daños al producto. Es muy recomendable que lea detenidamente este manual y siga todas las instrucciones y precauciones para el uso correcto y seguro de este producto.

Precauciones de Seguridad

• Para evitar una descarga eléctrica, no abra la caja de la unidad.
• En caso de anomalías, haga revisar la unidad por un centro de servicio calificado.
• No exponga la unidad al agua o a la humedad, no lo coloque en un ambiente de alta humedad u opere con las manos mojadas. La exposición a estos elementos y el medio ambiente puede causar en la unidad un cortocircuito.

- Para una conducción segura, mantenga el volumen a un nivel que no le Impida escuchar las condiciones del tráfico a su alrededor.

- No limpie la unidad con alcohol, utilice sólo un paño suave y seco.

- Si la unidad se ha mantenido en una zona de alta temperatura o alta humedad, enfriar el interior del Automóvil antes de encender la unidad.

- No utilice la unidad durante un largo tiempo sin correr el motor del vehículo, esto puede ocasionar la descarga de la batería y el vehículo puede no ser capaz de arrancar el motor.

- Antes de la instalación final en el tablero, asegúrese de que el cableado está conectado correctamente, a continuación, encienda la unidad. Si todo funciona correctamente, complete la instalación final en el salpicadero del coche.

- Use solamente las piezas suministradas con la unidad para garantizar su correcta instalación. - Asegúrese de que todo el cableado se encamina en las áreas secas y frescas. Si los cables enviados en lugares calurosos o entra en contacto con superficies calientes, los cables pueden corroerse o derretir. - Cuando reemplace el fusible, asegúrese de usar sólo el mismo fusible nominal especificado para esta unidad.

Precauciones de Operación

- No utilice el reproductor de discos compactos con disco rayado, doblado o roto, cuando un disco no se carga correctamente, no lo fuerce en el cargador de disco.

- Nunca inserte ningún otro objeto como una moneda o un alfiler, en el cargador de disco, esto puede dañar el mecanismo de carga o causar un cortocircuito.

- No utilice el tamaño de disco diferente y la forma de otro disco de 12 cm con forma redonda.

- Deshágase de las baterías usadas de manera apropiada según lo requiera el organismo de gobierno local.

- Si la unidad está desconectada de su fuente de alimentación, la unidad se pierden los datos memorizados.

- Es posible la reproducción de discos grabados con una PC usando el formato correcto, sin embargo, dependiendo del software de aplicación, la configuración y el dispositivo de grabación de CD, puede ocasionar que la reproducción no sea posible.

- Si el disco de origen tiene mala calidad de sonido debido a cero, sucio o inadecuadas de grabación, el archivo codificado puede tener mala calidad de sonido o no funcionar en absoluto.

Diseño y especificaciones pueden variar en el manual de funcionamiento del producto real.

Accesorios

La unidad contiene los siguientes accesorios

Primero complete todas las conexiones eléctricas, y luego revise y marque todo para su corrección. La unidad debe ser instalada horizontalmente en un ángulo inferior a 30 grados.

Instalación

• Doble las dos lengüetas de fijación de la mitad de la manga un poco en el interior e insertar la media manga en el agujero de tablero, y luego doblar hacia el exterior pestañas de montaje para arreglarlo.
• Si es necesario, apoye el soporte correa en la parte trasera de la unidad y fijarlo con la arandela siempre.
• Colocar la unidad en la mitad de la manga hasta que escuche un sonido de clic.
• Coloque Anillo decorativo sobre el aparato y la instalación se haya completado (Algunos vehículos no necesitan Trim Ring).

- Remueva el Trim Ring e inserte las llaves de desconexión hasta el final en el lado derecho e izquierdo en los agujeros mostrados en la figura anterior, luego hale la unidad hacia fuera del tablero.

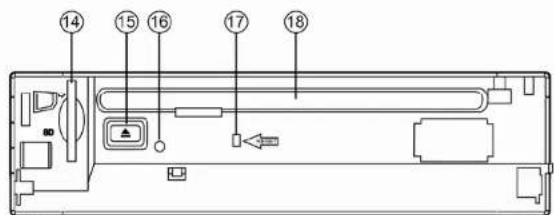

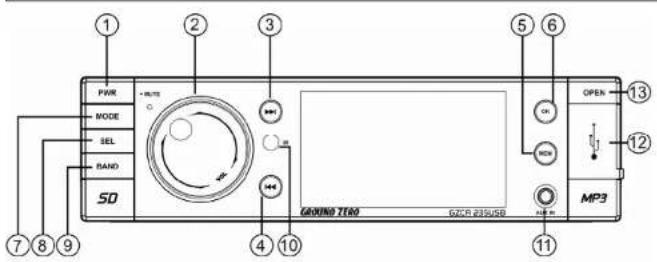

Panel de Control

1	Botón de encendido / Mute	10	Sensor Infrared Remote
2	Control de Volumen	11	Puerto Aux
3	T-Up / Next / Fast forward botón	12	Puerto USB
4	T-Dn / Previous / Fast backward botón	13	Botone de Apertura
5	Botón de Memoria	14	Ranura de SD
6	OK / PTY botón	15	Botón de expulsión
7	Mode botón	16	Luz indicadora
8	Botón de Selección	17	Botón Reset
9	Band / TA botón	18	Ranura de Disco

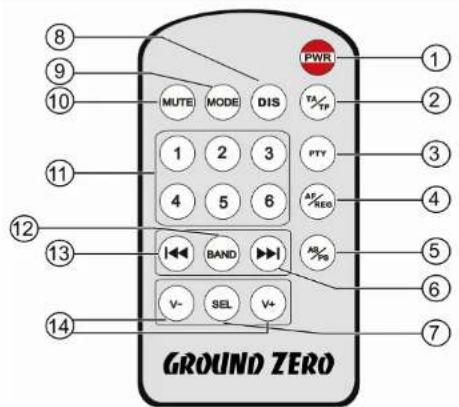

Control Remoto

1 Power botón	11	Preset 1 / PausePreset 2 / RepeatPreset 3 / IntroPreset 4 / RandomPreset 5 / - 10Preset 6 / + 10
2 TÁ/TP botón
3 PTY botón
4 AF/REG botón
5 AS/PS botón
6 Adelanto botón
7 SELECT botón
8 DIS botón 12 BAND botón
9 Mude botón 13 Atraso botón
10 Mute botón 14 VOL +/- botón

Cambio de Batería

Para cambiar la batería, ubique el compartimento de la batería y proceda a sacar la pieza. Ahora reemplace la batería vieja por una nueva del mismo tipo (CR 2025). Por favor, preste atención a la polaridad (polo + hacia arriba) al insertar la batería. Ahora deslice el compartimento de las pilas con la nueva batería en la caja.

Asegúrese de que el compartimiento de la batería se cierre al ras dentro de la caja de nuevo después de cambiar la bacteria.

- Apaque la alimentación

- Pulse el botón de apertura para liberar el panel frontal - Empuje el panel a la izquierda en 45 grados y lire del panel hacia usted.

Enganche del Panel de control

- Inserte el lado izquierdo del panel de control en la unidad principal. - Presione el lado derecho del panel de control hasta el "clic" se oye sonido.

Nota! NO inserte el panel de control desde el lado derecho. Puede dañar el panel de control. El panel de control puede resultar dañado por golpes. Después de retirar, coloque en un caso de protección y tener cuidado de no dejarlo caer, ni lo someta a fuertes impactos. El conector trasero que conecta la unidad principal y el panel de control es una parte extremadamente importante. Tenga cuidado de no dañarlo presionándolo con sus uñas, bolígrafos, destornilladores, etc. Nota: Si el panel de control está sucio, limpie la suciedad con un paño suave y seco. Y utilizar un hisopo de algodón empapado en alcohol isopropílico para limpiar el conector situado en la parte posterior del panel de control

Re-Setting de la Unidad

Cuando se utilice el aparato por primera vez o después de sustituir la batería del coche, se debe restablecer la unidad. Presione el botón OPEN en el panel para abrir el panel y pulse el botón RESET para restaurar la unidad a su configuración original de fábrica.

Power on/off

Presione cualquier botón (excepto OPEN) para encender la unidad. Presione y mantenga el botón PWR en el Panel frontal de control o presione el botón PWR en el control remoto de la unidad para apagar la unidad. Nota! Después de apagar la unidad, el nivel de volumen y los setting del radio serán memorizados, y cuando se encienda nuevamente la unidad la unidad volverá a los setting previamente memorizados.

Control de Volumen

Rote el control de VOL en el panel frontal de control o presione los botones de VOL +/- en el control remoto para ajustar los niveles de volumen en la unidad.

Función Mute o apagado del sonido

Presione el botón MUTE para apagar el sonido en la unidad sin apagar la unidad. Presione este nuevamente para encender el sonido.

Ajuste de la Características de Sonido

Pulse brevemente y repetidamente el botón SEL para seleccionar los ajustes de audio: VOLUMEN BAJO => = TREBLE> = resultado> = FADER> => EXIT. Rote el control de El VOL en el panel frontal de control de El o presione certamen El Botón VOL + / - en el control Remoto El párrafo ajustar CADA ajuste.

7 GROUND ZERO

Nota!

• Si la unidad es apagada los ajustes serán memorizados y mantendrán los cambios cuando la unidad se encendida nuevamente.
• Si la corriente de la batería es cortada, los setting de la unidad volverán a los niveles predeterminados desde fabrica cuando sea conectada la unidad nuevamente a fuente de poder.

Setting

pulsado el botón SEL para entrar en el menú de configuración principal, Gire la perilla de VOL en el panel delantero o presione Vol + / botones - en el control remoto para elegir el nivel de volumen 0-45. Pulse el botón SEL varias veces para elegir entre los sub-opciones: girar la perilla del volumen en el panel delantero o presione Vol + / botones - el control remoto para ajustar la configuración.

AF Fija la función AF (Alternative Frequency) on/off.
IN VOL Ajustar el	nivel inicial de volumen 0-45.
ADJ	Gire a la derecha el botón VOL o pulse VOL + botón del mando a distancia para ajustar los minutos y gire el botón VOL a la izquierda o pulseBotón VOL-en el control remoto para ajustar la hora.
24 / 12 hour Gire	la perilla para fijar 24 o 12 horas
TA VOL Gire la perilla para ajustar el nivel de volumen TA.
EON Gire la perilla	para ajustar EON ON/OFF.
PTY Fije (Program Type) on /off.
REG	Seleclone REG ON / OFF. Cuando REG está habilitado (on), el receptor acepta variantes regionales de la emisora sintonizada con el icono REG encendido. Cuando REG está desactivado (apagado), el receptor ignora las variantes regionales.
LOC	Fijar LOC ON/OFF, cuando LOC modo esta activado, La el sintonizador de la unidad aceptará variaciones regionales.
MONO Gire la perilla para escoger en el MONO ON/OFF.
LOUD	Ajuste de sonoridad ON / OFF. El valor por defecto es OFF. El "LOUD" función permite hacer hincapié en las frecuencias bajas y altas a través de la pulsación de un botón con el fin de aumentar la percepción del sonido en un ajuste del volumen respectivo.
SUBW	Fije SUBW ON/OFF. Esta función permite escoger encender o apagar las salida RCA subwoofer
BEEP	Fija BEEP ON/OFF. Cuando la función BEEP está encendida, al presionar cualquier tecla o botón se generara un sonido BEEP. Por defecto esta función viene fijada en OFF.
DSP Pemite escoger entre POP => ROCK => CLASS => FLAT => NONE.

Cambio de la función Mode

Preslone el botón MODE, TUNER => (* CD) => (* SD) => (*USB) => AUX => TUNER (* disponibles solamente si se encuentra un disc, SD, USB slot en la unidad)

Display

Presione El Botón DIS En El Control Remoto Para Ver La Estación y La Hora real. En la Función de Radio, menú de la pantalla: Reloj (hora del reloj) = PTY => PS (programa de la estación) = Frecuencia => EXIT

AUX entrada

Destinado a recibir señales de audio mediante la conexión a reproductor de medios externos.

Operación del Sintonizador Digital

Nota: RDS (Radio Data System) la disponibilidad del servicio varía según las zonas. Entienda por favor si el servicio RDS no está disponible en su área, el siguiente servicio no está disponible.

RDS overview

PI	Program Identification code	Código para identificar programas.
PS Program services name		El nombre de la estación será expresada en carácter alíanuméricos.
AF Alternative Frequency		Lista las frecuencias de las Estaciones que están transmitiendo la misma programación.
TP Traffic program identification		Identificara la data para la información de tráfico por las estaciones.
TA Traffic announcement identification		Identificara la data para la información de tráfico será mostrada si es transmitida o no.
EON	Enhanced other networks information	El EON "función" es un servicio RDS adicional. Si el programa actual no ofrece ningún tipo de anuncios de tráfico, EON cambia automáticamente a los mensajes de tráfico de otro programa. Tras el final del anuncio, el dispositivo vuelve a la emisora previamente escuchado. La preparación para mensajes de tráfico "TA" debe estar activado para esto. Para activar la función EON encendido o apagado, por favor, cambiar al menú RDS.

Selección de Banda

Pulse el botón MODE para seleccionar TUNER. Presione BAND para seleccionar: FM1 => FM2 => FM3 => AM1 => AM2.

Cuando una nueva banda de frecuencia está activada, la última frecuencia elegida y la estación de dicha banda de frecuencias será escuchado.

Sintonización Manual / Automática

Ajuste manual: Para buscar una emisora, seleccione una primera banda, a continuación, preslone y mantenga presionado T-DN/T-UP botones del mando a distancia hasta que aparece el mensaje MANUAL en la pantalla, a continuación, pulse estos botones repetidamente hasta que aparezca una estación hacia arriba o hacia abajo.

Sintonización automática: Para buscar una emisora, seleccione una primera banda, a continuación, presione y mantenga presionado T-DN/T-UP botones del panel frontal o presión corta T-UP/DN botones del mando a distancia, para activar el modo de búsqueda automática / búsqueda hacia arriba se iniciará. Automáticamente se podrá ver cuándo se encuentre un canal.

Programación de estaciones

Puede almacenar hasta un total de 30 estaciones de radio en la memoria (18 FM, 12 AM), de forma manual o automática.

Para almacenar una emisora:

- Seleccione una banda (si es necesario)

- Busque una emisora manual / sintonización automática

- Mantenga un botón de memoria (1-6) en el control remoto, en la que desea almacenar la emisora durante al menos 2 segundos. O en el panel frontal se puede pulsar el botón OK primera y gire la perilla de VOLUMEN para elegir (1-6), y finalmente pulse el botón OK para confirmar.

Para invocar una emisora:

- Seleccione una banda (si es necesario)

- Pulse el botón de preselección (1-6) en el control remoto para la emisora almacenada., O en el panel frontal, puede pulsar los botones T-UP/DN recordar la emisora almacenada

Guardado en Auto memoria

Seleccione una banda, pulse el botón MEM en el panel frontal o botón AS / PS en el control remoto y manténgalo durante 2 segundos para entrar en modo guardado de auto. La radio automáticamente guardar hasta 6 estaciones de las 6 memorias programadas de la banda actual. Para detener la memorización automática, pulse este botón otra vez.

Nota: Durante la estación de pre ajuste automático, la unidad de buscará y almacenara las emisoras con la señal más fuertes primero, y luego la más débil estaciones de señal hasta que los espacio de memoria estén llenos.

Escaneo

Seleccione una banda, pulse el botón MEM en el panel frontal o botón AS / PS en el control remoto para explorar todas las emisoras memorizadas en la memoria de la banda actual, cada estación guardad en la memoria será explorada y mostrada durante 5 segundos. Para detener la exploración programada, preslone el botón MEM de nuevo.

AF (Alternative Frequencies) función

Presione botón AF / REG en el control remoto para activar o desactivar la función AF. También puede mantener pulsado el botón SEL y pulse repetidamente para ver AF, a continuación, gire la perilla VOL en el panel frontal o presione V-/ + tecla del mando a distancia para ajustar esta función de encendido / apagado. Si la función AF está activada, la pantalla mostrará "AF". Cuando cambia el modo AF está activada, pero la información RDS no sea recibida, el display mostra "AF" parpadeando.

La programación RDS será buscada automáticamente y recibidas. Después de encender la unidad, si la señal RDS es débill o incluso no hay señal, la unidad buscará otra frecuencia con esta programación RDS.

REG (Regional) función

Preslone y sostenga el botón AF / REG botón del mando a distancia durante 2 segundos para activar o desactivar el modo REG. También puede mantener pulsado el botón SEL y pulse repetidamente para ver REG, a continuación, gire la perilla VOL en el panel frontal o presione V/- + tecla del mando a distancia para ajustar esta función de encendido / apagado. (Por defecto está desactivado por REG).

Cuando REG está habilitado (on), el receptor acepta variantes regionales de la emisora sintonizada con el icono REG encendido.

Cuando REG está desactivado (apagado), el receptor ignora las variantes regionales.

1) El modo TA se activa o desactiva pulsando y manteniendo presionado el botón BAND en el panel frontal o pulsando el botón TA / TP en el control remoto: (Por defecto está desactivada)

2) Cuando la función TA está activado, se buscará la estación con la información TA de forma

automática. Si no hay información de TA, buscará la emisora con información TP automáticamente, si no hay información TP , volverá a la emisora anterior después de la búsqueda.

3) Cuando se recibe la emisora con información TP, pero sin información de TA, el icono de TP se encenderá y parpadea el icono TA, cuando recibe la emisora TP con información TA, tanto TP y TA permanecerán en pantalla.

4) Cuando la unidad este en reproducción de CD/SD o USB y Información TA se reciba, se cambiará al modo de la radio automáticamente. Después de reproducir el mensaje de TA, la unidad volverá al modo anterior. Pulse el botón TA una vez para ignorar la información recibida de TA, pulse el botón TA dos veces para apagar la función.

PTY (Tipo de Programa)

Pulse el botón y sostenga el botón OK en el panel delantero o presione PTY en el control remoto para abrir la lista PTY tipo de programa, y gire el botón VOL en el panel frontal o pulse VOL + / botones - en el control remoto para seleccionar un tipo de PTY. Después de seleccionar el tipo de programa que desea, pulse el botón OK en el panel delantero o presione el botón PTY en el control remoto a un registro. Presione de nuevo para detener la búsqueda PTY. Si el código PTY es diferente o no disponible, parpadea LCD con "PTY NONE".

Operaciones de CD / USB/ SD Card

Carga (loading)/Descarga (eject) de un disco

Encienda la unidad. E Inserte el disco en la ranura del disco con la cara Impresa hacia arriba. Pulse el botón EJECT para expulsar el disco. Para insertar la tarjeta SD / dispositivo USB Inserte la tarjeta SD o un dispositivo USB en la ranura SD o puerto USB. A continuación, el modo de reproducción se transformó en el modo SD o USB de forma automática.

Nota!

Cuando una tarjeta de memoria SD y un dispositivo USB son insertados al mismo tiempo, el modo de reproducción será cambiado al modo de reproducción del último dispositivo insertado.

Reproducir/Pausar

La unidad se reproduce automáticamente desde la primera pista de sonido grabada en un disco / SD / dispositivo USB. Para asegurar buen rendimiento del sistema, espere hasta que la unidad termine de leer el disco / información del dispositivo antes de proceder. Presione el botón del mando a distancia 1/PAUSE para pausar la reproducción, púlselo otra vez para reanudar la reproducción.

Reproducir anterior/próximo track

Durante la reproducción pulse el botón ANTERIOR para reproducir la pista anterior. Pulse el botón NEXT para reproducir la pista siguiente.

Búsqueda en avance y retroceso

Rápido Pulse y mantenga pulsado hacia adelante y hacia atrás para seleccionar avance o retroceso rápido de juego. Nota: Cuando la reproducción rápida hacia atrás / adelante llega a la pista anterior o siguiente, la unidad reanudará la reproducción normal.

- / + 10 archivos

Presionando 5/10-, 6/10 + Botones en el control remoto para saltar entre los anteriores y prox. 10 archivos.

Repetir Reproducción

Pulse 2/REPEAT el control remoto o pulse el botón BAND en el panel varias veces para seleccionar la reproducción repetida, pulse OK para confirmar a reproducir la pista en varias ocasiones, vuelva a pulsar para cancelar.

Nota! Después de finalizado la reproducción de todas las pistas o todos los archivos del CD/MP3/SD, La unidad reiniciara la reproducción de todas las pistas o todos los archivos automáticamente.

Intro

Pulse el botón 3/INT el control remoto o presione BAND en el panel para elegir Escuchar INT, a continuación, pulse Aceptar para confirmar para activar la función INTRO, que desempeñará el principio de cada pista durante 10 segundos

Random

En el modo disco presione BAND en el panel para elegir Escuchar RDM, a continuación, pulse Aceptar para confirmar para activar el modo de reproducción aleatoria, pulse una vez más para volver a la reproducción normal.

Función de búsqueda File / Folder

En un CD de archivos MP3 y WMA, USB, SD modo, pulse el botón MEM en el panel frontal o botón AS / PS del mando a distancia para entrar en el modo de búsqueda.

A continuación se muestra la secuencia de la palanca del modo de búsqueda: Número de expediente búsqueda => Nombre del archivo búsqueda => Carpeta de búsqueda => Salir modo de búsqueda

Nota!

Esta función no está disponible para discos CDDA.

- Búsqueda de Numero de Archivo

Presione el botón MEM en el panel frontal o botón AS / PS del mando a distancia por primera vez, entra en la búsqueda de número de archivo y el último digito parpadea 0, que significa que la unidad está preparada para aceptar el número de expediente para la búsqueda. Gire el botón VOL en el panel frontal o pulse VOL + / botones - en el control remoto para introducir un botón del digito, pulse SEL para mover el digito a la siguiente posición, y ahora usted puede seguir para inscribir números. Después de completar las entradas, pulse la tecla OK en el panel frontal para jugar

12

GROUND ZERO

- Búsqueda de Nombre de Archivo

Presione el botón MEM en el panel frontal o botón AS / PS del mando a distancia varias veces hasta que la primera letra A parpadea. Gire el botón VOL en el panel frontal o pulse VOL + / botones - en el contro remoto para introducir alfabeto (de la A a la Z) o un digito (de 0 a 9) de la que desea escuchar. Pulse el botón SEL para pasar al próxima posición. Después de completar, presione el botón OK en el panel de control para reproducir el archivo. Si el archivo no es encontrado, la unidad volverá a la pantalla de entrada de modo automático.

- Búsqueda de Carpeta Presione el botón MEM en el panel frontal o botón AS / PS en el control remoto de 3 veces, el nombre de la carpeta se mostrará en la pantalla LCD. Gire el botón VOL en el panel frontal o pulse VOL + / botones - en el control remoto para elegir entre las carpetas y subcarpetas.

Manejo de Disco

- Discos sucios, rayados o doblados pueden causar saltar ping o ruido.

- Maneje el disco por los bordes. No toque la superficie para mantenerla limpia.

- Los discos deben guardarse en sus cajas después de usarlos para evitar arañazos.

- No exponga los discos a la luz directa del sol, alta humedad, altas temperaturas y el polvo.

- La exposición prolongada a temperaturas extremas puede envolver el disco (por ejemplo dejar los discos en su coche en verano).

- No pegue ni escriba nada sobre cada lado del disco. Los instrumentos filosos, o la tinta utilizada en algunos rotuladores, pueden dañar su superficie.

- No toque la cara sin etiqueta. No instale ningún sello, etiqueta u hoja de protección de datos a ambos lados de un disco.

Limpieza de discos

Las huellas dactilares deben ser cuidadosamente limpiadas de la superficie del disco con un paño suave. A diferencia de los discos tradicionales, los discos compactos no tienen ranuras para recoger el polvo y la suciedad macroscópica, por lo que suavemente con un paño suave debería eliminar la mayoría de polvo y las manchas. Limpie con movimientos rectos desde el centro hacia el borde. Precaución: No utilice nunca bencina un disolvente, limpiador de discos o anti aerosol estático en un disco compacto. Esos productos químicos pueden dañar la superficie de plástico.

13

GROUND ZERO

Especificaciones

FM Tuner
Frequency range 87,5 ~ 108	Mhz
Usable sensitivity 9 dBuV
Stereo separation 28 dB
AM (MW) Tuner
Frequency range 522 ~ 1620	Khz
Usable sensitivity 30 dBuV
CD Player
Distortion THD < 0,5%
Signal to Noise Ratio 60 dB
Frequency range 20 Hz ~ 20	Khz
Electric
Power supply DC 11 ~ 16 Volt
Current consumption < 10 Ampere
Load impedance 4 ~ 8 Ohm
Dimensions	178 mm x 165 mm x 50 mm /7.01" x 6.50" x 1.97"
Power output 4 x 40 W Max
Line output 2	V (CD 1K 0 dB Vol Max)
Compatibility
SD SD-HC >8 GB
USB USB 2.0 >8 GB
CD	CD, CD-R, CD-RW, 12 cm discsMP3, WMA, ID 3 Tag

Conexiones y cableado

Connector A Connector B
A1 No conectado	1. Altavoz derecho trasero (+)
A2 To telephone control terminal	2. Altavoz derecho trasero (-)
A3 No conectado	3. Altavoz derecho frontal (+)
A4 AI terminal con funte de potencia continua "+"	4. Altavoz derecho frontal (-)
A5 AI cable remoto para uso con amplificador externo o antenna automatica (max. 100mA 12V DC).	5. Altavoz izquierdo frontal (+)
A6 AI terminar del atenuador de luz	6. Altavoz izquierdo frontal (-)
A7 terminal controlado por el switch de encendido del vehículo(12V DC) ON/OFF	7. Altavoz izquierdo trasero (+)
A8 Tierra del vehículo (metal)	8. Altavoz izquierdo trasero (-)

Tabla de Problemas

Síntoma Causa Remedio
General	La unidad no enciende (Ningún sonido es producido).	El Fusible esta en corto.	Remplace el fusible con uno del misma capacidad de amperaje. Si el fusible entra en corto de nuevo, consulte con su tienda local.
		Cableado Incorrecto. Consulte a su tienda local.
	Ningún sonido es producido por la unidad o por los amplificadores externos	Cableado de salida del amplificador es incorrecto, o si hay un cortocircuito entre los cables de salida.	Consulte el diagrama de cableado de la unidad para comprobar las conexiones correctas, asegúrese de que el cableado se realiza correctamente.
		La unidad esta en modo MUTE .	Apague la función MUTE.
		La salida RCA esta cableada incorrectamente.	Chequee e instale propiamente la conexión de salida RCA al amplificador externa.
		El cableado entre el terminal REM del amplificador externo y el plomo de la unidad de la antena es incorrecta, o conductor de la antena de salida de la unidad es cortocircuito a tierra.	Conecte adecuadamente el REM terminal del amplificador externo y el de la salida de la antena.
	Nada ocurre cuando son presionado los botones de función el display presenta fallas.	El microprocessor está mal funcionando.	Apague la unidad, Presione el botón OPEN y remueva el Panel de control. Luego presione el botón RESET durante 2 segundos.
		El conector ubicado detrás del panel de control está sucio.	Limpie la sucedad con un paño suave humedecido con alcohol.
CD	El sonido "saita"	El disco compacto está sucio	Limpie el disco compacto con un paño suave, evitando ralladuras en la superficie.
		El disco compacto está fuertemente rayado.	Remplace con un disco nuevo sin ralladuras.
	La calidad del sonido es pobre después de encendido.	Gotas de Agua o humedad puede haberse formado en el interno del lente.	Déjelo secar con la unidad encendida por cerca de una hora.
