GZIA 1.300HPX - Radio de coche Ground Zero - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de audio para coche
Modelo	GZIA 1.300HPX
Marca	Ground Zero
Clase de amplificador	Clase A/B
Número de canales	1 (Mono)
Potencia RMS a 4 Ohmios	200 W x 1 (1% THD+N)
Potencia máxima a 4 Ohmios	300 W x 1 (10% THD+N)
Respuesta en frecuencia	10 Hz – 250 Hz
Relación señal/ruido	>80 dB
Factor de amortiguamiento	>150
Sensibilidad de entrada	200 mV – 6 V
Filtro de paso bajo	30 Hz – 250 Hz (variable)
Realce de graves	0 – 12 dB @ 45 Hz
Control remoto de graves	Incluido
Encendido automático con entrada de alto nivel	Sí
Funciones de protección	Térmico, Cortocircuito, Sobrecarga
Clasificación del fusible	1 x 30A
Dimensiones (An x Al x L)	200 x 213 x 50 mm (8.39 x 8.39 x 1.97 in)
Voltaje de alimentación	12 V DC (tierra negativa)
Cable de alimentación recomendado	Mínimo 10 mm²
Cable de tierra recomendado	Mínimo 10 mm²
Requisito del cable de altavoz	Mínimo 2 x 1.5 mm²
Garantía	Garantía limitada; devolución con embalaje original y factura

Preguntas frecuentes - GZIA 1.300HPX Ground Zero

¿Cómo conecto el amplificador a una unidad principal OEM sin salidas RCA?

Use los terminales de Entrada de Alto Nivel (marcados HI INPUT). Conéctelos a las salidas de altavoces de su unidad principal. El amplificador se encenderá automáticamente cuando se detecte una señal. No use las entradas RCA y de Alto Nivel simultáneamente.

¿Qué debo hacer si el amplificador no se enciende?

Verifique el fusible de alimentación, la conexión del cable remoto (si usa entradas de bajo nivel) y asegúrese de que el voltaje de la batería esté presente. Para entrada de alto nivel, verifique que la unidad principal esté entregando una señal. También revise todas las conexiones a tierra.

¿Cómo ajusto el crossover para un subwoofer?

Coloque el interruptor de modo en la posición 'LOW'. Luego use el control de paso bajo para seleccionar una frecuencia típicamente entre 80-120 Hz para subwoofers. El amplificador reproducirá solo frecuencias por debajo de ese ajuste.

¿Qué indica el LED de Protección?

Si el LED de Protección está rojo, indica una falla: apagado térmico (amplificador demasiado caliente), cortocircuito en los cables de altavoz o sobrecarga. Reduzca el volumen y déjelo enfriar, luego inspeccione las conexiones de los altavoces.

¿Puedo usar las entradas RCA y de alto nivel al mismo tiempo?

No, nunca use ambas entradas simultáneamente, ya que esto puede dañar el amplificador. Use solo un tipo de entrada.

¿Cómo configuro la sensibilidad de entrada (Ganancia)?

Comience con el control de Ganancia completamente en sentido antihorario (MIN). Gire el volumen de su unidad principal a aproximadamente 2/3 del máximo. Aumente lentamente la ganancia hasta escuchar distorsión, luego retroceda ligeramente. Esto iguala el amplificador a su fuente.

¿Cuál es el tamaño de cable de alimentación recomendado?

Use cables de alimentación y tierra de mínimo 10 mm² (AWG 7). Mantenga el cable de tierra lo más corto posible (máx. 20 cm). Use un fusible de 30A en el lado de la batería.

¿Por qué se apaga el amplificador a alto volumen?

Posibles causas: impedancia de altavoz demasiado baja (por debajo de 2 ohmios), voltaje de alimentación insuficiente o sobrecalentamiento. Asegúrese de que la carga total del altavoz sea de 4Ω mínimo para este modelo (1.300HPX es estable a 4Ω mono). Verifique el voltaje de la batería y la ventilación.

¿Cómo funciona la función de encendido automático?

Cuando se usa Entrada de Alto Nivel, el amplificador detecta una señal de los cables de altavoz y se enciende automáticamente. El terminal remoto no se usa en este modo. El amplificador también se apagará después de unos segundos sin señal.

¿Qué mantenimiento requiere el amplificador?

Verifique periódicamente todas las conexiones de cableado para detectar corrosión o holgura. Asegúrese de que el amplificador esté montado en un área bien ventilada para evitar el sobrecalentamiento. Limpie el exterior con un paño seco. No hay piezas internas reparables por el usuario.

MANUAL DE USUARIO GZIA 1.300HPX Ground Zero

POR FAVOR LEA ANTES DE LA INSTALACIÓN

Gracias por elegir un amplificador Ground Zero.

Estamos proporcionando una lista de consejos útiles que debe mantenerse de experimentar innecesario cerrar. Diviértete con este producto de titanium de alta calidad.

Features

• 4 Ohm / 2 Ohm stable Stereo
• 4 Ohm stable Mono (GZIA 1.300HPX)
• 1 Ohm stable Mono (GZIA 1.600HPX)
• Power & Indicador de protección
• Bass Boost (GZIA 1.300HPX / 1.600HPX)
• Variable highpass (GZIA 2080HPX / 2235HPX / 2130HPX / 4115HPX)
- Variable lowpass
- Auto encendido por entrada de alta (hi level in)
- Logo iluminado de blanco (excepto GZIA 1.300HPX / 2080HPX)
- Sensibilidad de entrada ajustable
- Soft delayed remote turn-on
• Potenciómetro externo de sub (GZIA 1.300HPX / 1.600HPX / 2235HPX / GZIA 2130HPX opcional)
• Protección : térmica, de corte y de sobrecarga

Herramientas y material necesario

• Destornillador
  • Taladro eléctrico, 3 mm / 0.12" carbide drill bit
• Tornillos
• Cable de alimentación min. 10 mm ^2
  • Cable de masa min. 10 mm²
• Cable altavoz min. 2 x 1,5 mm ^2

Aviso!

• Como medida de precaución es recomendable desconectar la batería del vehículo antes de realizar la conexión a las + 12 voltios (véase el manual de su coche para más información de) cableado de alimentación.
• Utilice precaución el tronco de perforación. Sus líneas de freno y el tanque de gas pueden ser dañados por perforar con su broca, esto podría ocasionar daños o el fracaso de los sistemas operativos de coches.
• Nunca pasar cables ángulos agudos. Se recomienda a la fuente de alimentación del amplificador con un mínimo de condensador de 1 faradio para garantizar un voltaje de funcionamiento estable.

WARNING!

Sistemas audio de alta potencia en un vehículo son capaces de generar los niveles de presión acústica "Live Concert". La continua exposición a niveles de sonido excesivamente alto volumen puede causar pérdida de la audición o daños. También, la operación de un vehículo de motor mientras escucha a equipos de audio en los niveles de volumen alto puede afectar su capacidad de escuchar sonidos externos tales como ;bocinas, señales de advertencia o vehículos de emergencia, constituyendo así un potencial riesgo de tráfico. En interés de la seguridad, electrónica de consumo recomienda escuchar a niveles más bajos de volumen durante la conducción.

Planificando el sistema

Antes de comenzar la instalación, considere lo siguiente:

a. Si va a ampliar el sistema mediante la adición de otros componentes en el futuro, garantizar quedo espacio adecuado, y cumplen con los requisitos de ventilación.
b. Si el aparato de radio / origen está equipado con salidas pre-amp, es posible utilizarlas para impulsar el amplificador y conexión (amplificador) a los altavoces traseros 2.

Montando el amplificador

a- Seleccione una ubicación adecuada que es conveniente para el montaje, es accesible para el cableado y tiene amplio espacio para la circulación de aire y refrigeración.
a. Utilice el amplificador como una plantilla para marcar los agujeros de montaje, quitar el amplificador.

Aviso

A — Elegir una posición de montaje donde están protegidos todos los cables eléctricos se dañe por bordes nítidos, calor u otras condiciones. + Conexiones eléctricas de 12 voltios DC deben tener fusibles en el lado de la batería. Asegúrese de que su radio y todos los demás dispositivos se desactivará mientras la conexión de su sistema.

b- Si necesita reemplazar el fusible de potencia cámbielo sólo con un fusible idéntico a la acompaña al sistema. Utilizando un fusible de tipo diferente o calificación puede ocasionar daños a este sistema que no está cubierto por la garantía.

Controles y functiones – GZIA 1.300HPX

Controles y functiones – GZIA 1.600HPX

Controles y functiones – GZIA 2080HPX

Controles y functiones – GZIA 2130HPX

Controles y functiones – GZIA 2235HPX

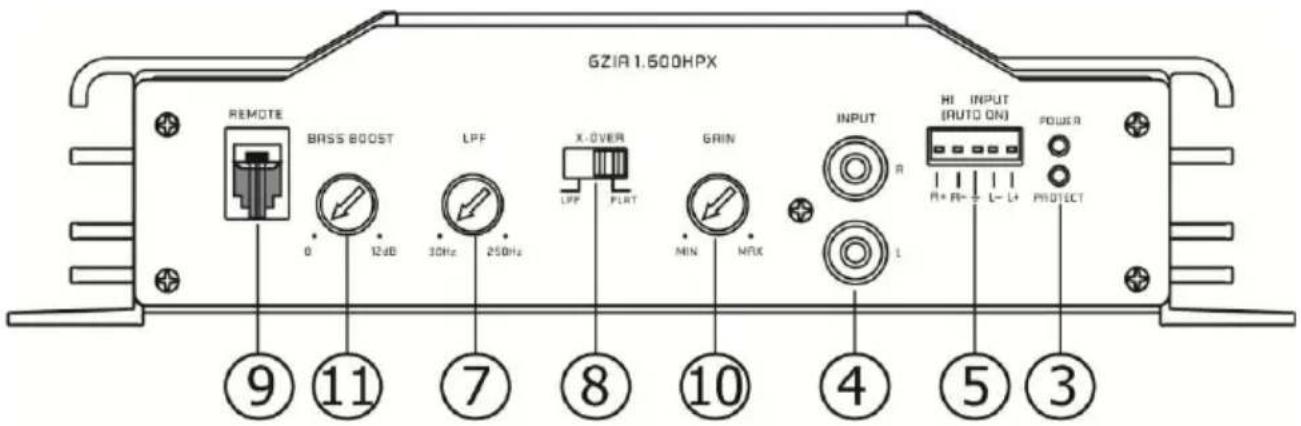

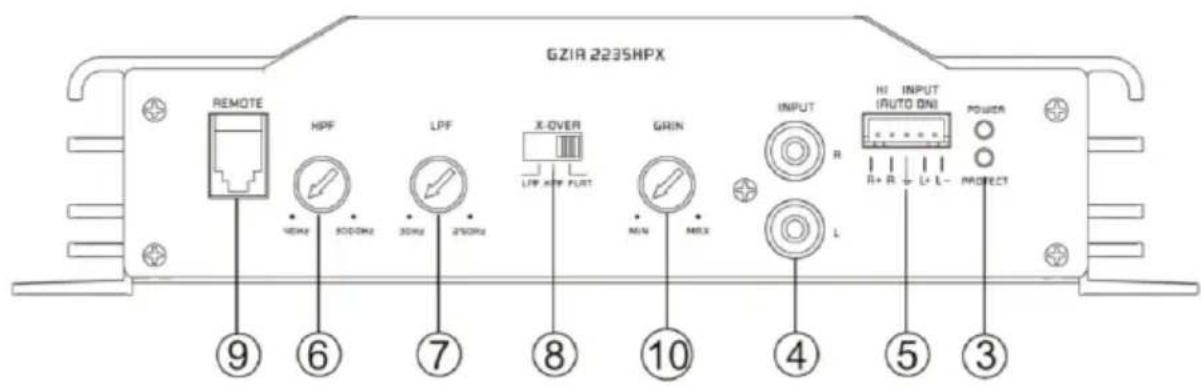

Controles y funciones

1	Terminales altavoz	Para conectar a los altavoces
2	Terminales de corriente	GND -> Conectara a masa (chapa del coche)REM -> Remote de antenna de radiol [No usar con entrada de alta (5)]BATT -> +12 Volt
3	Indicador de status	VERDE - OKROJO - Error
4	RCA inputs	Terminalpar conectar los cables de RCA .Para evitar fallos, ppor favor use cables RCA de calidad.IMPORTANTE!No usar cables de RCA si se tienen entradas de alta conectadas, puede dañar su sistema. Usar una u otra entrada
5	High Level inputs	Son para usarlas con Fuentes originals que no dispongan de de salidas de RCA. Connectar esta entrada a las salidas de altavoces de la radio. El amplificador automáticamente se encenderá tan pronto como la señal se reciva (Auto On). El cable de remote no se tendrá que usar en este caso- Terminal (2).IMPORTANT!No usar cables de RCA si se tienen entradas de alta conectadas, puede dañar su sistema. Usar una u otra entrada
6	High Pass controller	Ajuste el interruptor a la posicion „HIGH”.Ajuste la frecuencia variable del crossover HPF a la frecuencia deseada usando el potenciometro. Todas las frecuencias a partir de 40 y3000 Hz pueden ser reproducidas.
7	Low Pass controller	Solo las frecuencias desde 30Hz a 250Hz seran reproducidas (dependiendo de la posición del filtro LPF ). Coloque el interruptor ala posición „LOW”. Ajuste la frecuencia variable donde desee usando el potenciometro.
8	Mode switch	Ajuste el crossover para escojer la utilizacion.LPF - Solo frecuencias bajas (entre 30Hz - 250Hz) seran reproducidas.FLAT - Todas las frecuencias seran reproducidas.HPF - Solo medio-altas frecuencias (sobre 40Hz - 3000Hz) serasn reproducidas.
9	Remote control input	Para conectar el potenciometro remote de sub (GZIA 2130HPX/ 2235HPX/ 1.600HPX)
10	Input level controller	Con este potencimetro puede regular la sensiblñidad de entrada.
11	Bass Boost controller	Para poder ajustar los graves en 45hz desde 0- 12db

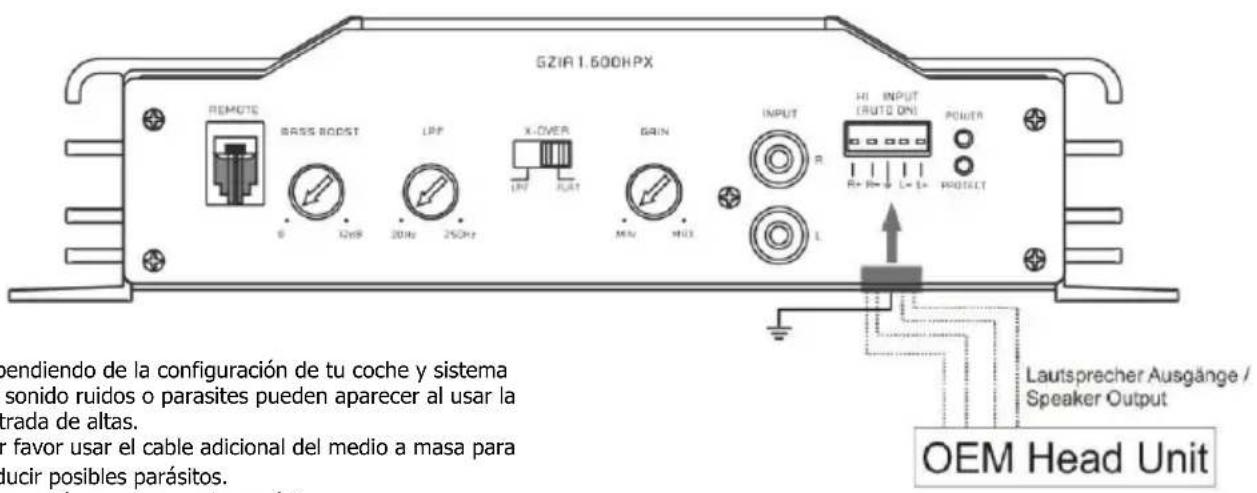

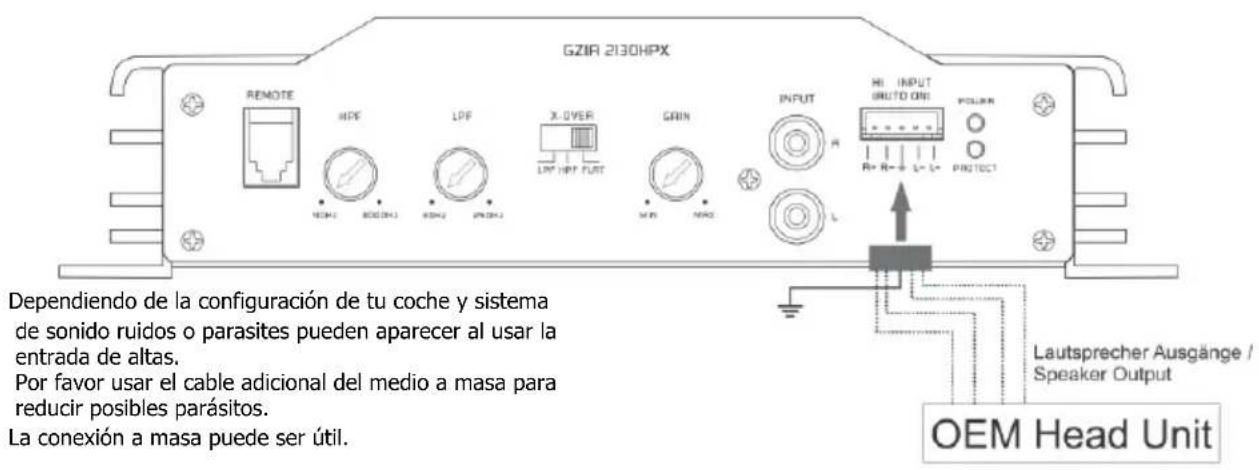

High Level Input- Entrada de alta (altavoces)

Dependiendo de la configuracion de tu coche y sistema de sonido ruidos o parasites pueden aparecer al usar la entrada de altas. Por favor usar el cable adicional del medio a masa para reducir posibles parasitos.

El function de auto encendido permite usar el amplificador sin necesidad de usar un remote exterior. Esto hace posible operer con un sistema de radio original(OEM) y que la radio original active el sistema, siempre que estas radios no dispongan de RCA y remote.

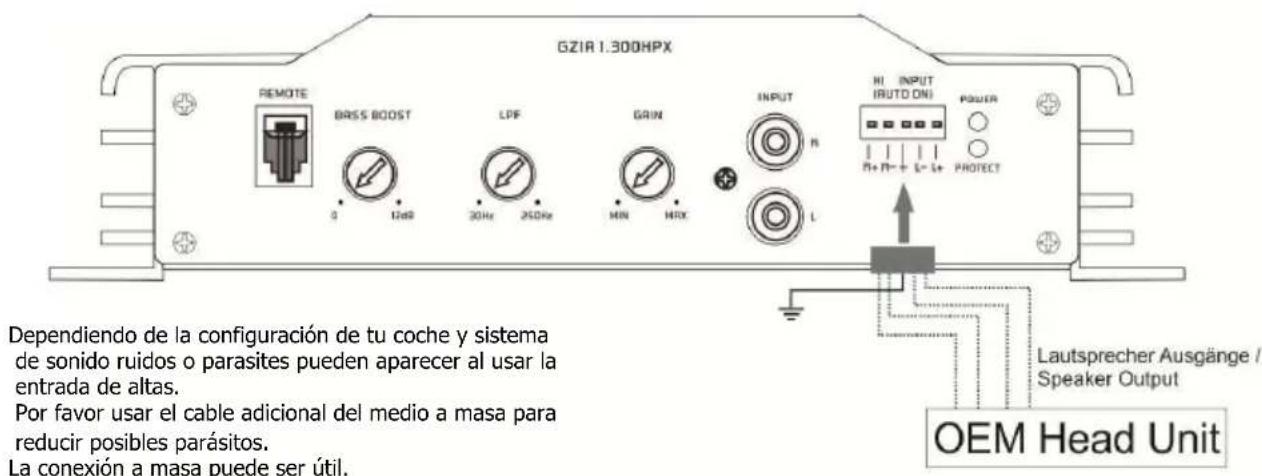

High Level Input - GZIA 1.300HPX

High Level Input - GZIA 2080HPX

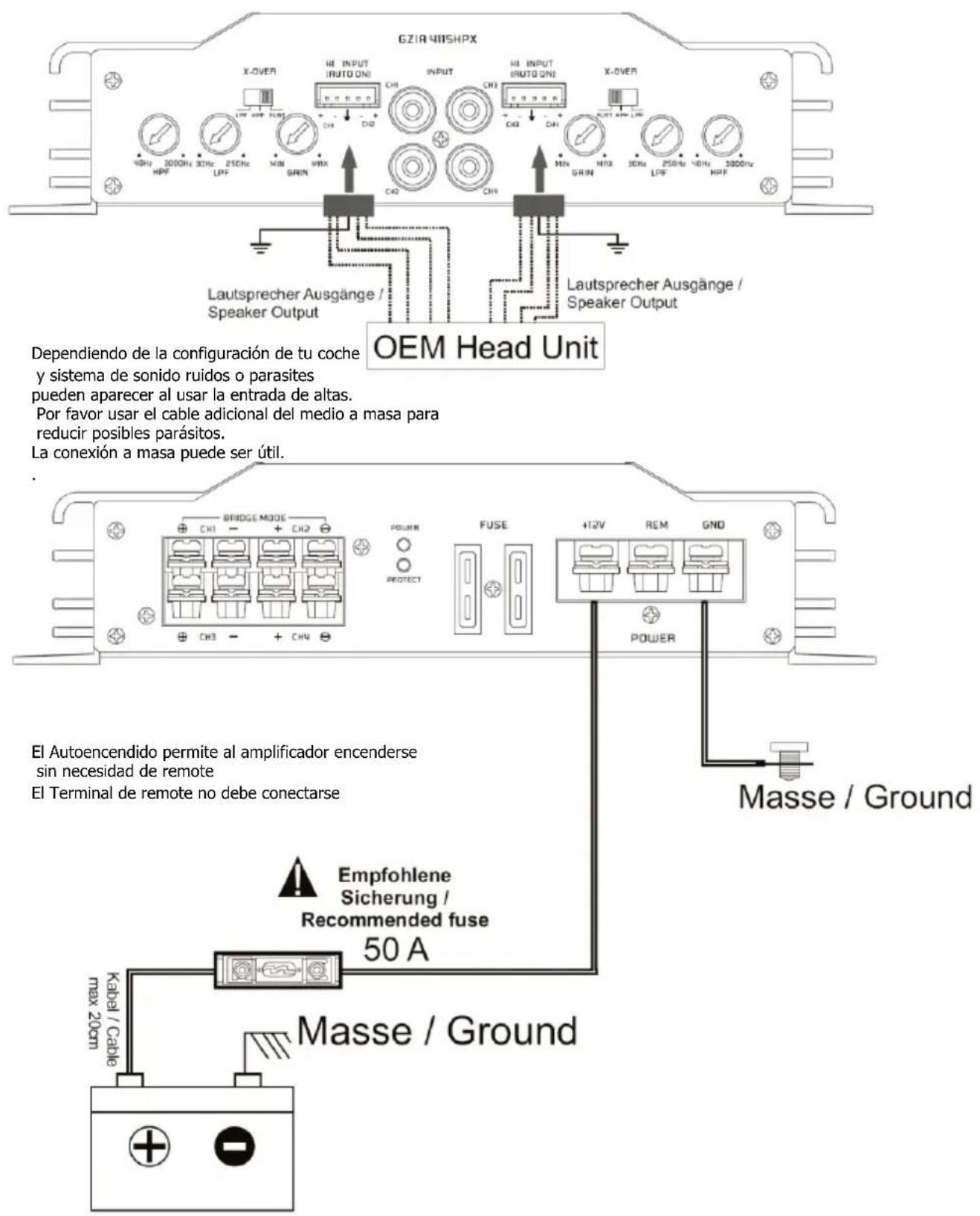

High Level Input - GZIA 4115HPX

Encendido de amplificador

El amplificador se enciende automáticamente en unos segundos después de encender el aparato de radio.

Note: El amplificador temporalmente apaga si se calienta demasiado y, a continuación, reinicia automáticamente una vez se enfría (sobrelos 80° / 176° F).

Ajustando el nivel de audio

1. LEVEL (Min/Max): Gire completamente contador - las agujas del reloj a MIN
2. Activar el control de volumen del sistema de sonido de la auto sobre dos tercios de su gama completa.
3. Ajustar el nivel a un nivel cómodo de escucha.

Conectarel altavoz en trimode - notas

Trimode permite un subwoofer para trabajarar en modo mono mientras juegan los principales altavoces en estéreo. Deja el conmutador cruzado en posición "FULL".

Usar condensadores 100 volt, non-polar para filtro pasaltos out low frequencies and Air-core or Ferrit-ore bobinas con un diámetro mínimo de 1 mm / 0.039" para el corte de paso bajo filtrar las frecuencias altas.

Los valores de condensador y bobina como están escritos en la tabla siguiente. La parte delantera y traseros canales de este amplificador obtienen esta capacidad. Sólo los canales izquierdos y derecho traseros se muestran en las siguientes imágenes.

Valores para filtro pasivo de 6dB pasivo

Frequencia	Bobina	Condensador
80 Hz	7,5 mH	470 uF
100 Hz	6,5 mH	330 uF
120 Hz	5,5 mH	370 uF
150 Hz	4 mH	220 uF

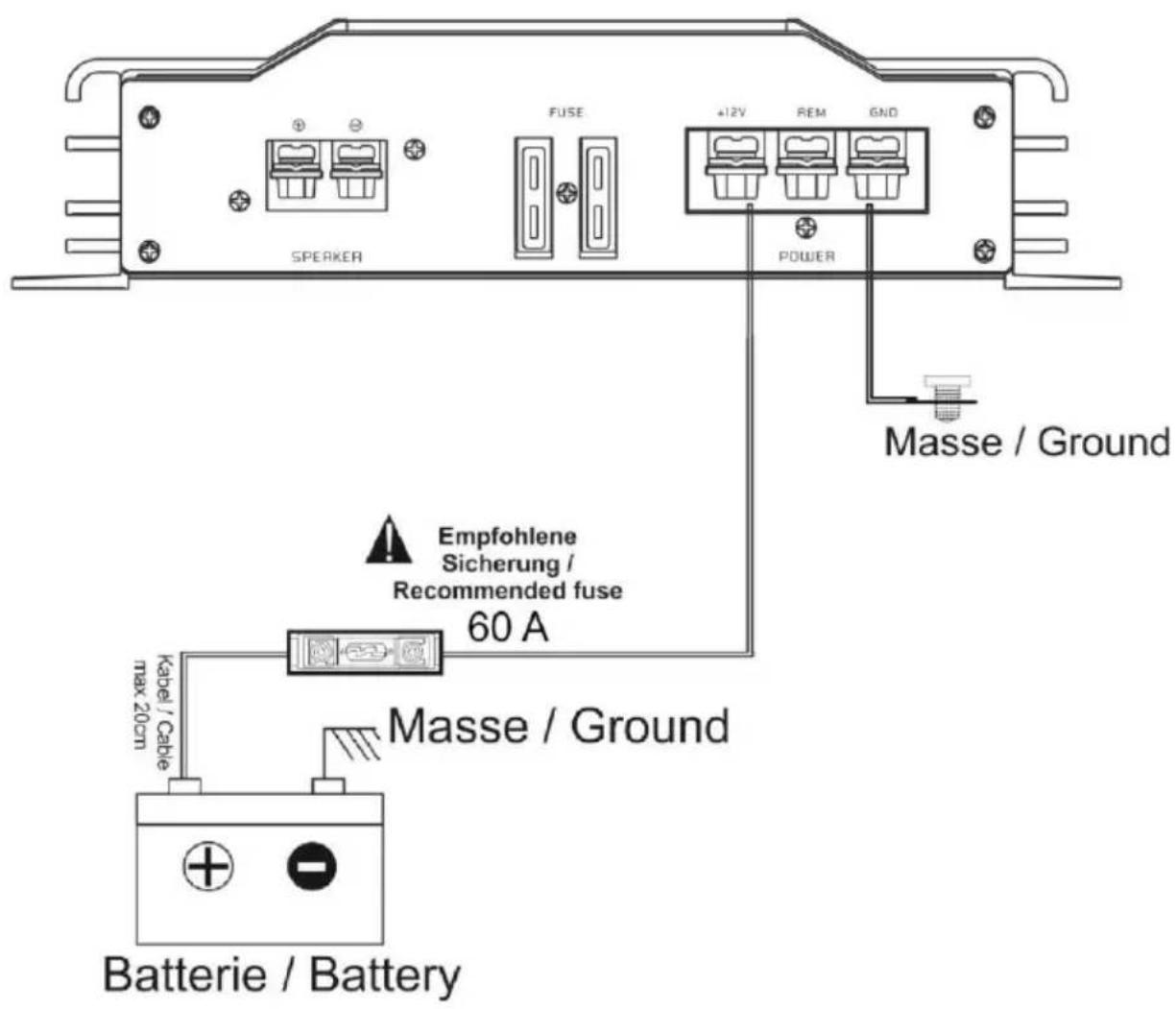

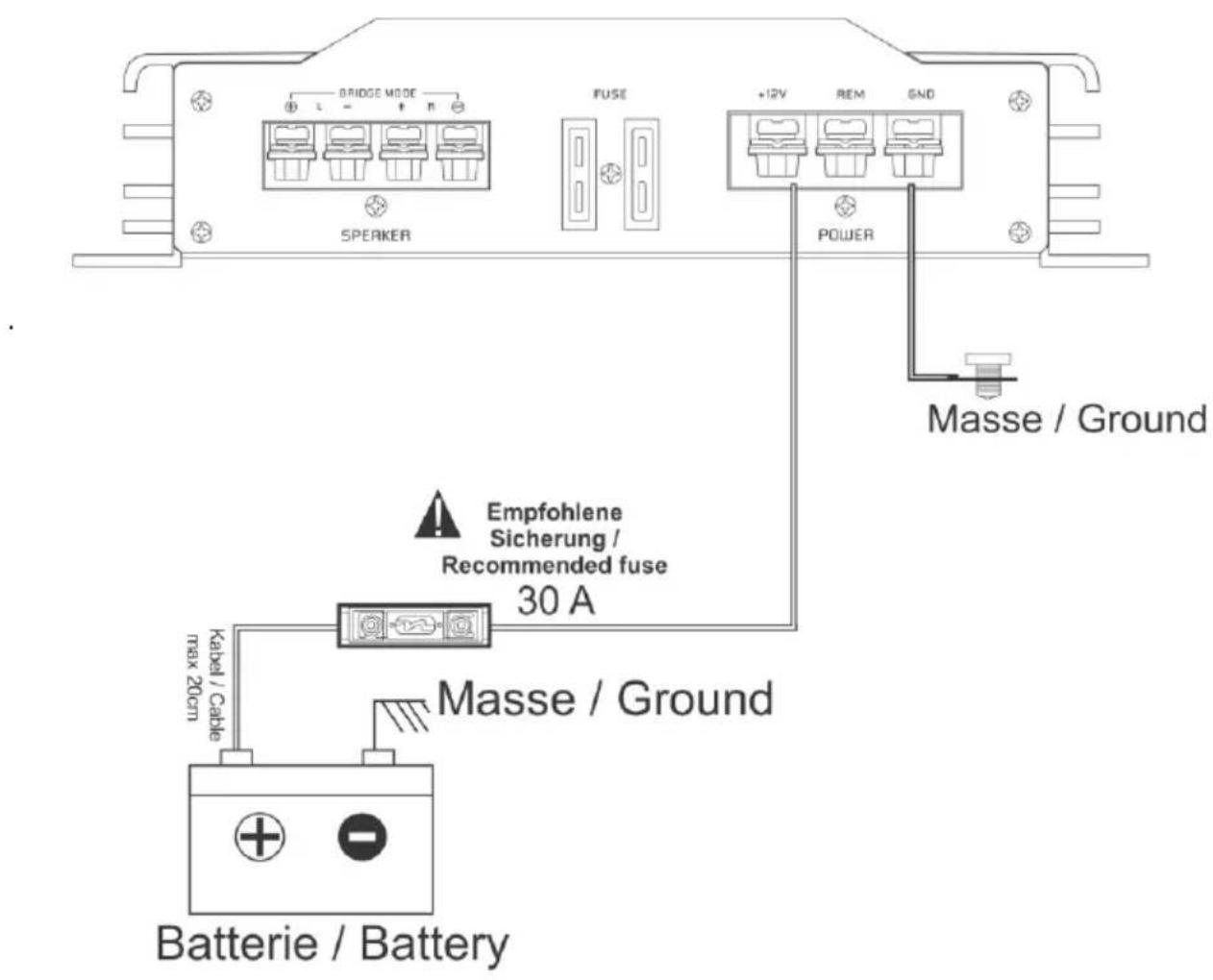

Wiring - GZIA 1.300HPX

Cableado en modo MONO – GZIA 2080HPX

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Cableado en modo MONO – GZIA 2130HPX

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Cableado en modo MONO – GZIA 2235HPX

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Trimode operation - GZIA 2235HPX

00
Spule / Inductor / Filtre Pass bas / Spoiel Lowpass Filter
→|
Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

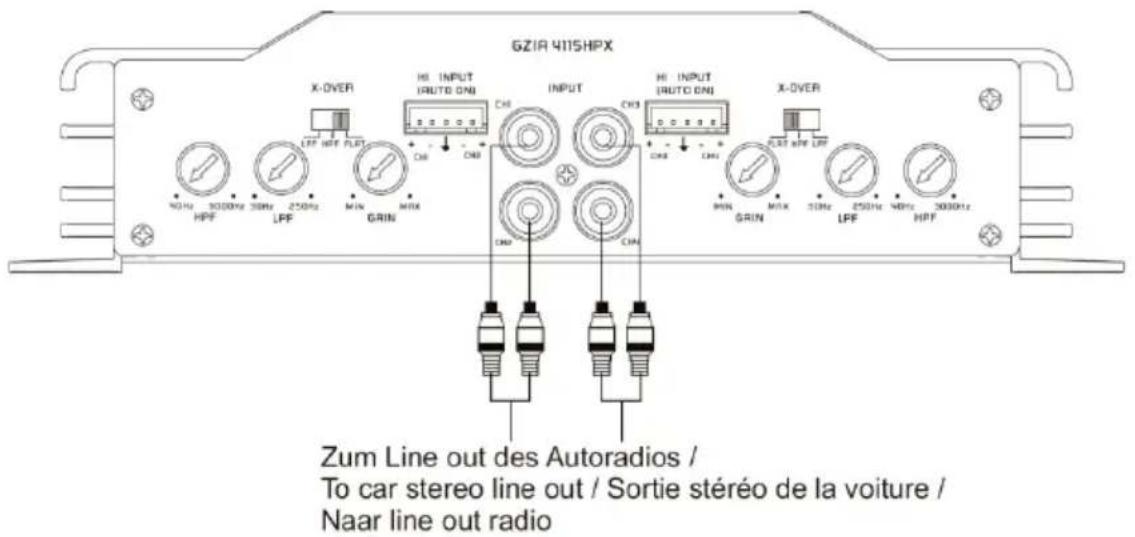

Stereo wiring - GZIA 4115HPX

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 2 \~ 8 Ohm

Guia de posibles problemas

Sintomas	comprobar	Solución
No suena	Se ilumina el led de POWER?	Comprobar los fusibles del amplificador.Asegurar que remote este conectado.Comprobar los RCA.Comprobar potenciómetros.Comprobar volumen de la radio.
	Se enciende el LED de diagnóstico?	Verificación cruce en altavoz o sobrecalentamiento amplificador
Amplif no enciende	No llega corriente al amplificador	Compruebe el cable de alimentación o conexiones
	Ningún corriente al cable remoto con receptor encendido	Comprobar los cables de la radio
No hay sonido en un canal	Revisar los cables de altavoz	Inspeccionar para corto circuito o una conexión abierta
	Comprobar cables de audio	Invertir entradas RCA de izquierda y derecha para determinar si es que se produzca antes de la amp
Amp Si se desactiva en medio / alto volumen	Compruebe la impedancia de carga de altavoz	Asegúrese de que se observan las recomendaciones de impedancia de carga de altavoz correcto (si se utiliza un medidor de ohm para comprobar la resistencia de altavoz, recuerde que la resistencia DC y impedancia AC no puede ser el mismo).
Protección de LED está activada	Temperature baja	Baje el volumen de la radio
	Cables de altavoz en cortocircuito	Separar los cables de altavoces y aislar

La garantía cumple con la disposición legal. El retorno se puede hacer sólo después de la consulta y en su embalaje original. Por favor, asegúrese de incluir un recibo generado por ordenador y una descripción del error. Excluidos de la garantía son los defectos causados por la sobrecarga, el tratamiento inadecuado o participar en concursos.

Nos reservamos el derecho de hacer cambios o mejoras futuras necesarias para el producto sin que el cliente para informarle.
