Tuotetyyppi	2-kanavainen luokan A/B auton vahvistin
Malli	GZIA 2235HPX
Merkki	Ground Zero
RMS-teho @ 4 ohmia	2 x 150 wattia (1% THD+N)
RMS-teho @ 2 ohmia	2 x 235 wattia (1% THD+N)
Silloitettu RMS-teho @ 4 ohmia	1 x 470 wattia (1% THD+N)
Taajuusvaste	10 Hz - 30 kHz
Tulon herkkyys	200 mV - 6 V
Alipäästösuodatin (LPF)	30 - 250 Hz, säädettävä
Ylipäästösuodatin (HPF)	40 - 3000 Hz, säädettävä
Basson tehostus	0 - 12 dB @ 45 Hz
Bassokaukosäädin	Kyllä (sisältyy)
Automaattinen päällekytkentä	Kyllä (korkean tason tulon kautta)
Tulotyypit	RCA ja korkea taso (kaiutinjohto)
Suojaus	Lämpö-, oikosulku- ja ylikuormitussuojaus
Sulakkeen arvo	2 x 25 A
Mitat (L x K x S)	285 x 213 x 50 mm (11.22" x 8.39" x 1.97")
Vaimennuskerroin	> 100
Signaali-kohinasuhde	> 80 dB
Suositeltu virta-/maadoitusjohto	Min. 10 mm² (AWG 7)
Suositeltu kaiutinjohto	Min. 2 x 1.5 mm²

Usein kysytyt kysymykset - GZIA 2235HPX Ground Zero

Mikä on GZIA 2235HPX:n RMS-teho 4 ohmilla?

Vahvistin tuottaa 2 x 150 wattia RMS 4 ohmilla 1% THD+N per kanava.

Voinko sillata GZIA 2235HPX:n?

Kyllä, sillatussa tilassa 4 ohmilla se tuottaa 1 x 470 wattia RMS (1% THD+N).

Sisältyykö GZIA 2235HPX:ään bassokaukosäädin?

Kyllä, bassokaukosäädin sisältyy basson tehostustason säätöön.

Mikä on tämän vahvistimen taajuusvaste?

Taajuusvaste on 10 Hz - 30 kHz.

Miten liitän vahvistimen OEM-säätimiin ilman RCA-lähtöjä?

Käytä korkean tason tuloa (kaiutinjohto). Vahvistimessa on myös automaattinen päällekytkentä, kun signaali havaitaan.

Mitkä ovat käytettävissä olevat jakosuodattimet?

Siinä on säädettävä alipäästösuodatin (30-250 Hz) ja säädettävä ylipäästösuodatin (40-3000 Hz) sekä FLAT-tila.

Mikä on suositeltu sulakekoko?

Vahvistin käyttää 2 x 25A sulakkeita.

Onko vahvistimessa suojausominaisuuksia?

Kyllä, se sisältää lämpö-, oikosulku- ja ylikuormitussuojauksen. Suojauksen LED-merkkivalo ilmaisee vikoja.

Mitkä ovat GZIA 2235HPX:n mitat?

Mitat: 285 x 213 x 50 mm (11.22 x 8.39 x 1.97 tuumaa).

Voinko käyttää RCA- ja korkean tason tuloja samanaikaisesti?

Ei, älä käytä molempia tuloja samanaikaisesti; se voi vahingoittaa vahvistinta. Valitse yksi tulotyyppi.

KÄYTTÖOHJE GZIA 2235HPX Ground Zero

Ole hyvä ja lue tämä käyttöohje ennen asennusta!

Kiitoksia että valitsit Ground Zero vahvistimen.

Lukemalla tämän käyttöohjeen varmistat että saat vahvistimesta kaiken sen tarjoaman suorituskyvyn lisäksi pitkiä nautinnollisia hetkiä musiikin parissa.

Ominaisuudet

• 4 Ohm / 2 Ohm vakaa stereo
• 4 Ohm vakaa Mono (GZIA 1.300HPX)
• 1 Ohm vakaa Mono (GZIA 1.600HPX)
• Virta & suojaus merkkivalo
• Bass Boost (GZIA 1.300HPX / 1.600HPX)
• Säädettävä ylipäästösuodin (GZIA 2080HPX / 2235HPX / 2130HPX / 4115HPX)
- Säädettävä alipäästösuodin
• Auto-On @ High Level sisääntulosta
• Valkoinen valaistu logo (Paitsi GZIA 2080HPX / 1.300HPX)
• Säädettävä sisääntuloherkkyys
• Käynnistyksen viivepiiri
• Bassonkaukosäädin (GZIA 1.300HPX / 1.600HPX / 2235HPX, 2130HPX valinnainen)
• Lämpö / oikosulku / ylikuormitus suoja

Työkalut ja tarvikkeet mitä tarvitset vahvistimen asennukseen

• Ruuvimeisseli
• Porakone, 3 mm / 0.12" poranterä
• Kiinnitysruuvit
• Virtajohto min. 10 mm ^2
  • Maajohto min. 10 mm²
  • Kaiutinjohto min. 2 x 1,5 mm²

HUOM!

• Varmuuden vuoksi on hyvä irroittaa auton akun maakaapeli ennen vahvistimen virtaliittimien kytkentöjä. (Katso auton käyttöoppaasta tarkemmat tiedot).
• Käytä varovaisuutta poratessasi mahdollisia reikiä auton tavaratilassa. Polttoaine- ja jarruputket saattavat vaurioitua reikää poratessasi – tämä voi aiheuttaa vakavia turvallisuusriskejä.
• Älä koskaan vedä johtoja terävien kulmien ja reunojen yli. On suositeltavaa käyttää min. 1 faradin kondensaattoria takaamaan vahvistimen vakaamman jännitteen saannin.

VAROITUS!

Tehokkaat autohifijärjestelmät ovat kykeneviä tuottamaan Live-konserttitasoisia äänenpaineita. Jatkuva altistuminen korkeille äänenpaineille saattaa vaurioittaa kuuloasi pysyvästi. Myöskin korkea kuunteluvoimakkuus saattaa estää sinua kuulemasta ajoneuvon ulkopuolisia ääniä kuten; torvien ja hälytysajoneuvojen sireeniä.

Järjestelmän suunnittelu

Ennen asennuksen aloittamista, harkitse seuraavaa:

Jos harkitset järjestelmän laajentamista tulevaisuudessa, varmista että tilaa on riittävästi, ja vaatimukset jäähdytykselle täyttyvät myös tulevaisuudessa laitteiden määrän lisääntyessä.

Vahvistimen asentamisesta

a. Valitse sopiva asennuspaikka, johon saat johdotuksen ja jossa on riittävästi tilaa ilmankierrolle sekä jäähdytykselle.
b. Käytä vahvistinta mallina kun merkkaat kiinnitysreiät.

Varoitus

Valitse asennuspaikka siten että kaikki johdot ovat suojassa teräviltä kulmilta, lämmöltä tai muilta vauriollisilta olosuhteilta. Virtakaapeli tulee suojata päävirtasulakkeella mahdollisimman läheltä akkua. Varmista että ohjelmalähteesi ja kaikki muut järjestelmän laitteet ovat pois päältä kytkentöjä tehdessäsi.

Jos sinun täytyy vaihtaa sulake, korvaa se ainoastaan alkuperäisen kokoisella sulakkeella. Eri kokoisen tai tyyppisen sulakkeen käyttö voi vahingoittaa laitteistoasi, mikä ei kuulu takuun piiriin.

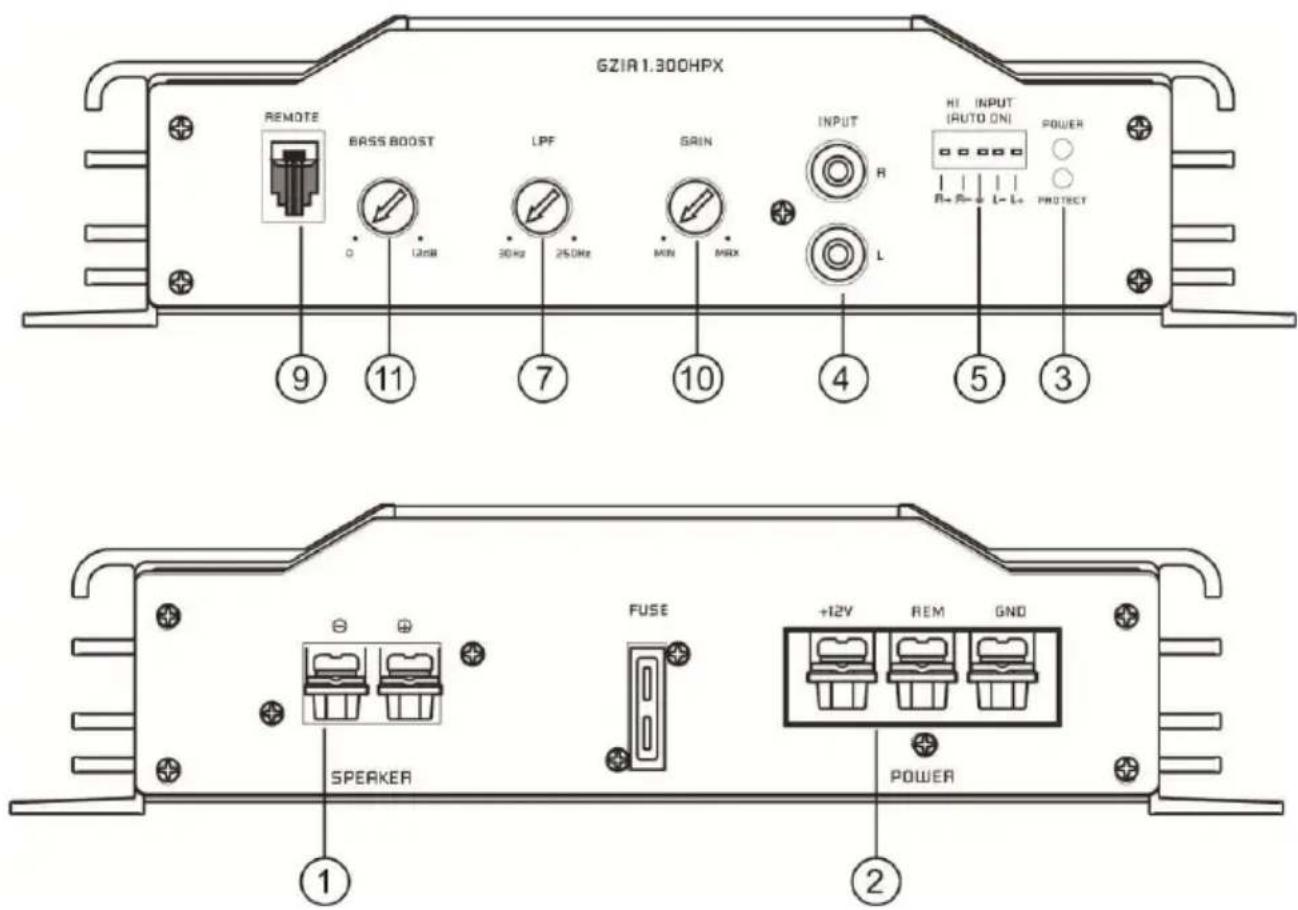

Kytkimet ja toiminnot – GZIA 1.300HPX

Kytkimet ja toiminnot – GZIA 1.600HPX

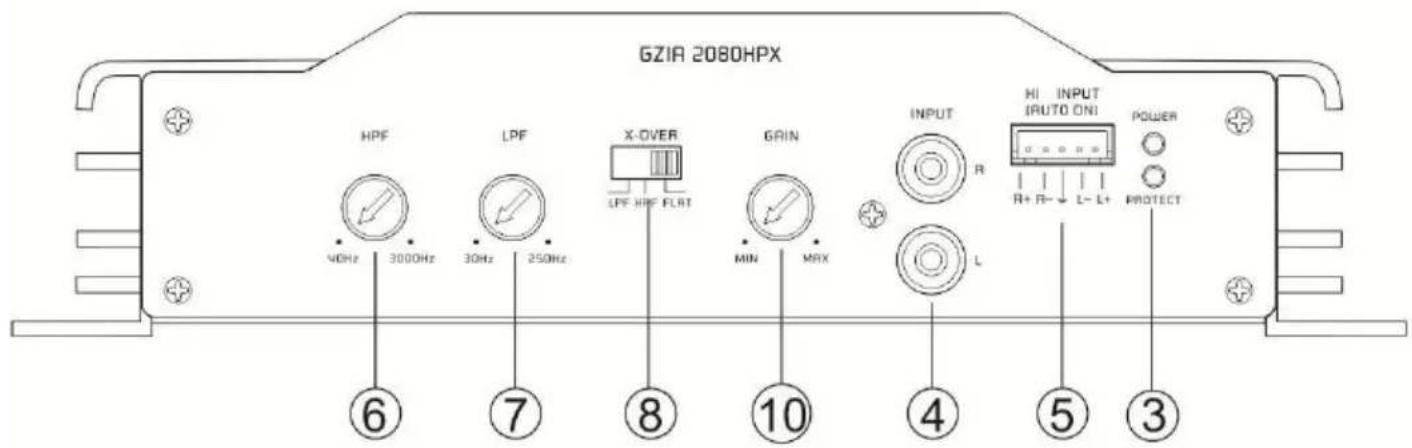

Kytkimet ja toiminnot – GZIA 2080HPX

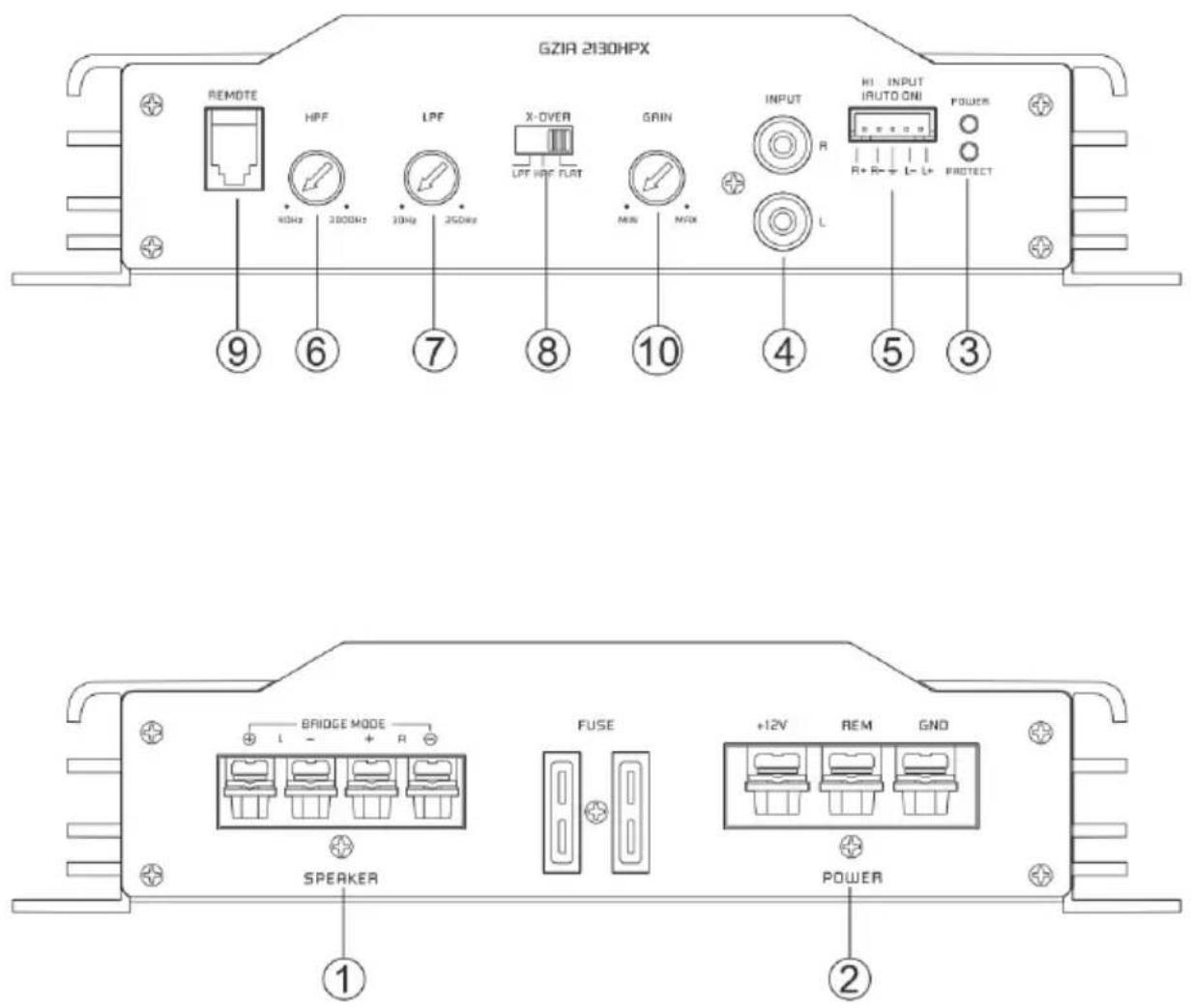

Kytkimet ja toiminnot – GZIA 2130HPX

Kytkimet ja toiminnot – GZIA 2235HPX

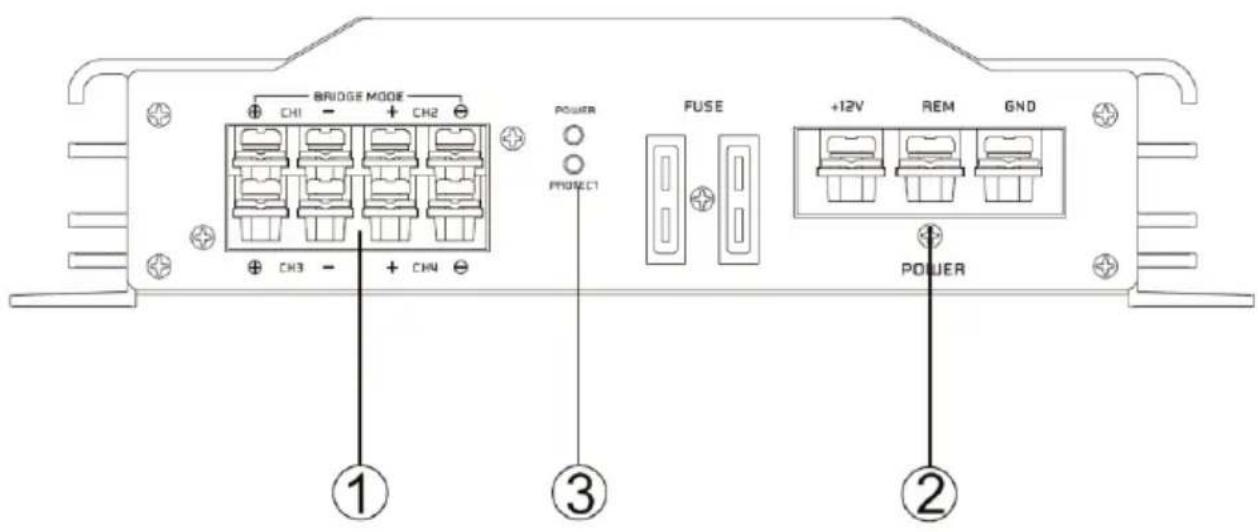

Kytkimet ja toiminnot – GZIA 4115HPX

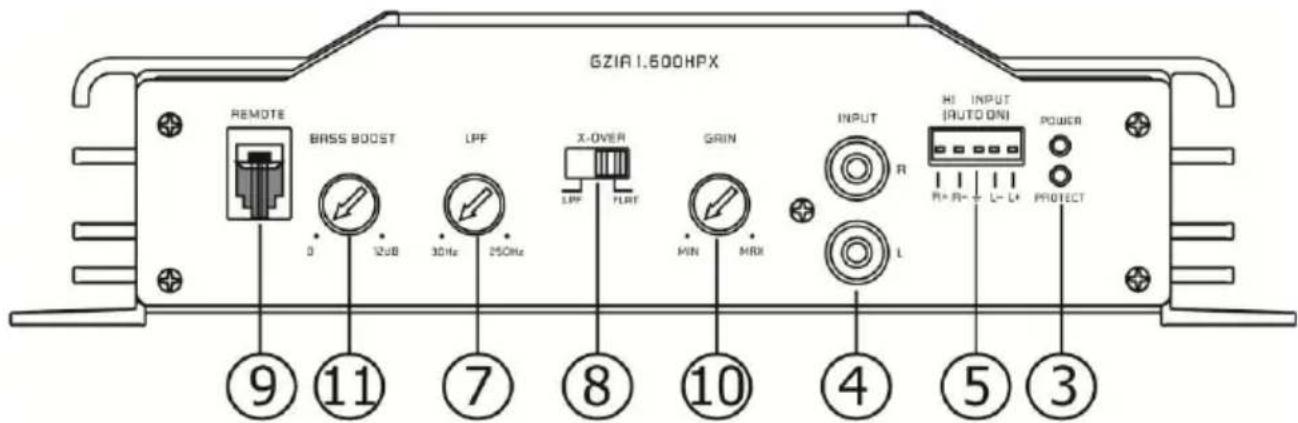

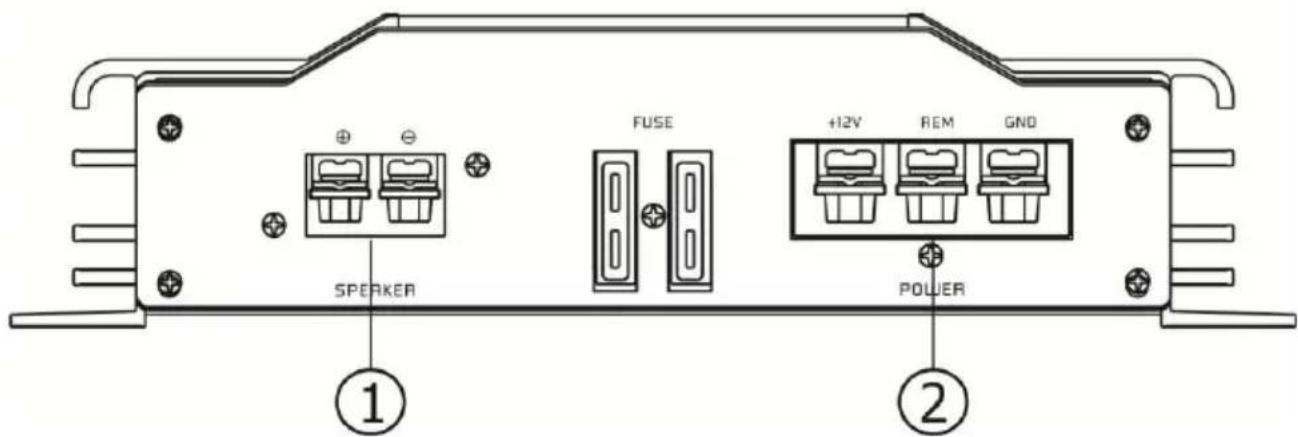

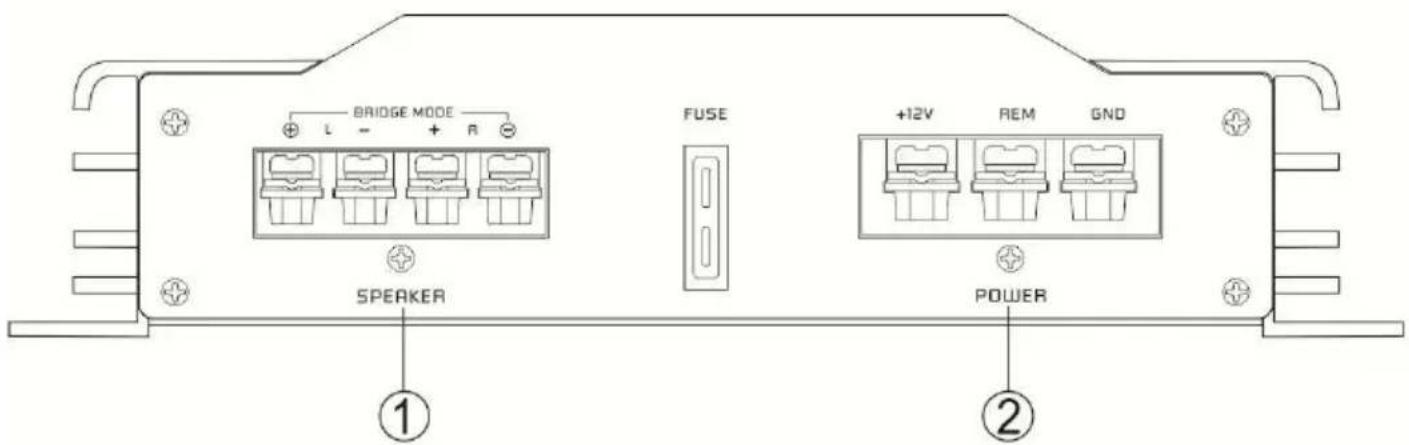

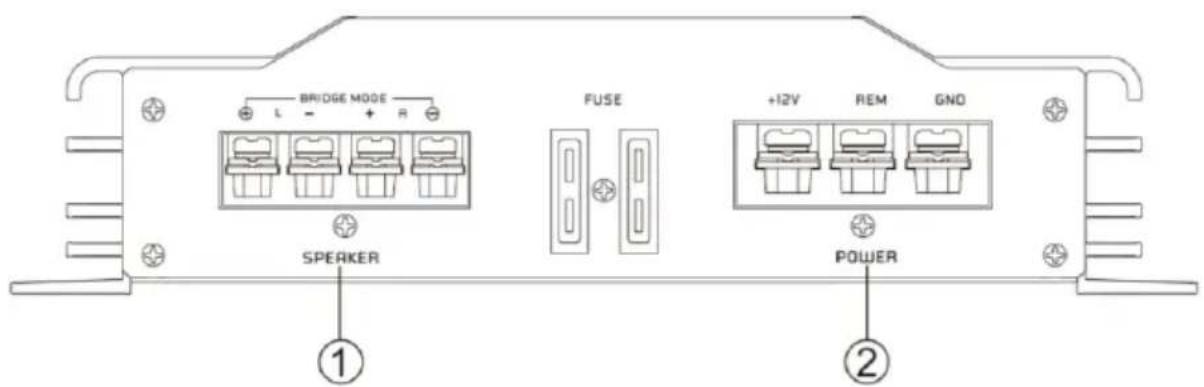

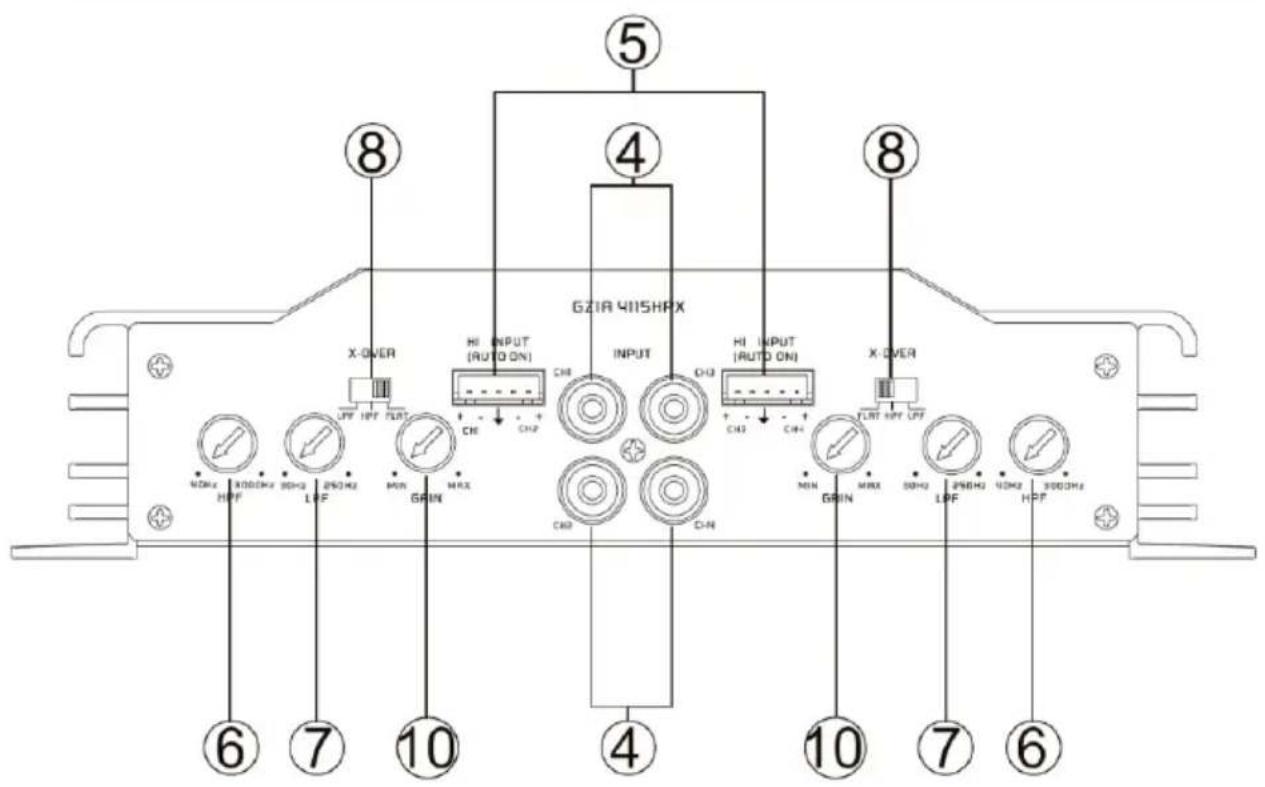

Kytkimet ja toiminnot

1	Kaiutinliittimet	Kaiutinjohdot
2	Virtaliittimet	GND -> MaadoitusjohtoREM -> HerätevirtaBATT -> +12 Volttia
3	Tilan merkkivalo	VIHREÄ – OKPUNAINEN – VIRHE

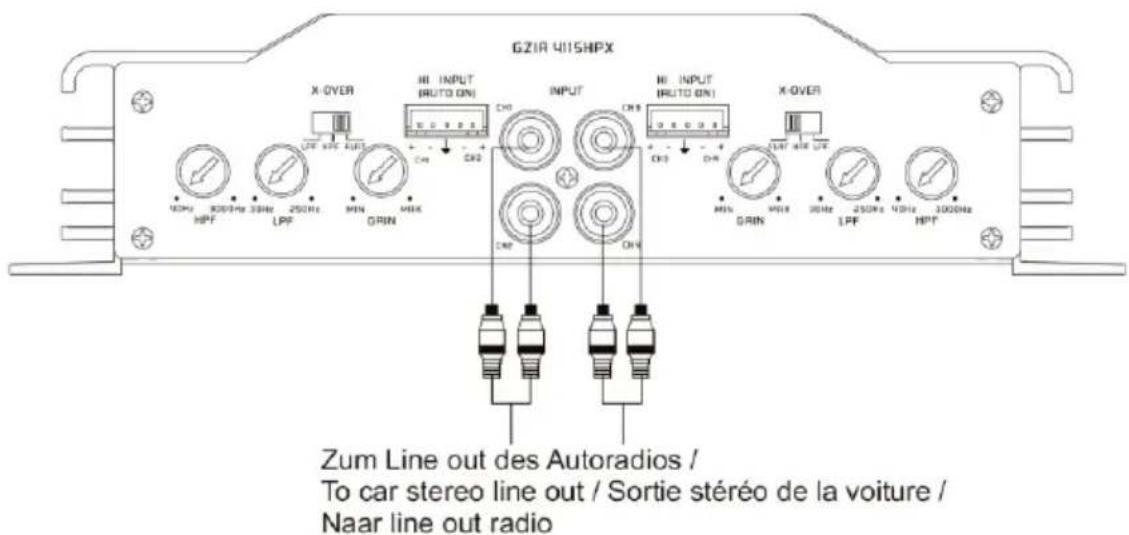

4	RCA sisääntulo	Signaalikaapelit.Häiriöiden välttämiseksi, käytä hyvälaatusia RCA-johtoja.TÄRKEÄÄ!Älä käytä High level sisääntuloa ja RCA-sisääntuloa rinnakkain, tämä voi vahingoittaa vahvistinta.
5	High Level (kaiutintasoinen) sisääntulo	Käytä tätä sisääntuloa mikäli soittimessasi ei ole RCA-ulostuloja.Kytke kaiutintasoinen signaali tähän liittimeen. Vahvistin käynnistyy automaattisesti tunnistettuaan signaalin (Auto On). Remote-sisääntuloa vahvistimen virtaterminaalissa ei täten tarvitse kytkeä.TÄRKEÄÄ!Älä käytä High level sisääntuloa ja RCA-sisääntuloa rinnakkain, tämä voi vahingoittaa vahvistinta.
6	Ylipäästösuodin	Aseta kytkin „HIGH“ asentoon.Säädä portaaton ylipäästön jakotaajuus halutulle taajuudelle. Kaikki taajuudet väliltä 40 ja 3000 Hz toistuvat.
7	Alipäästösäädin	Ainoastaan taajuudet 30 Hz - 250 Hz toistuvat (riippuen LPF suotimen säätimen asennosta). Aseta kytkin asentoon „LOW“ ja säädä haluttu jakotaajuus.
8	Mode- kytkin	Säädä jakosuotimen kytkin haluttuun asentoon.LPF – Ainoastaan bassotaajuudet (alle 30Hz - 250Hz) toistuvat.FLAT – Kaikki taajuudet toistuvat.HPF – Ainoastaan keski-ja korkeat taajuudet (yli 40 Hz – 3000 Hz) toistuvat.
9	Kaukosäätimen liitäntä	Liitin bassontasonkaukosäädölle.
10	Sisääntulotason säätö	Tällä säätimellä säädät sisääntulotason sopivaksi. (2130HPX/2235HPX/1.600HPX)
11	Bass Boost	Säätäessä Bass Boostia 45hz alueella, 0 – 12 dB

High Level (kaiutintasoinen) sisääntulo

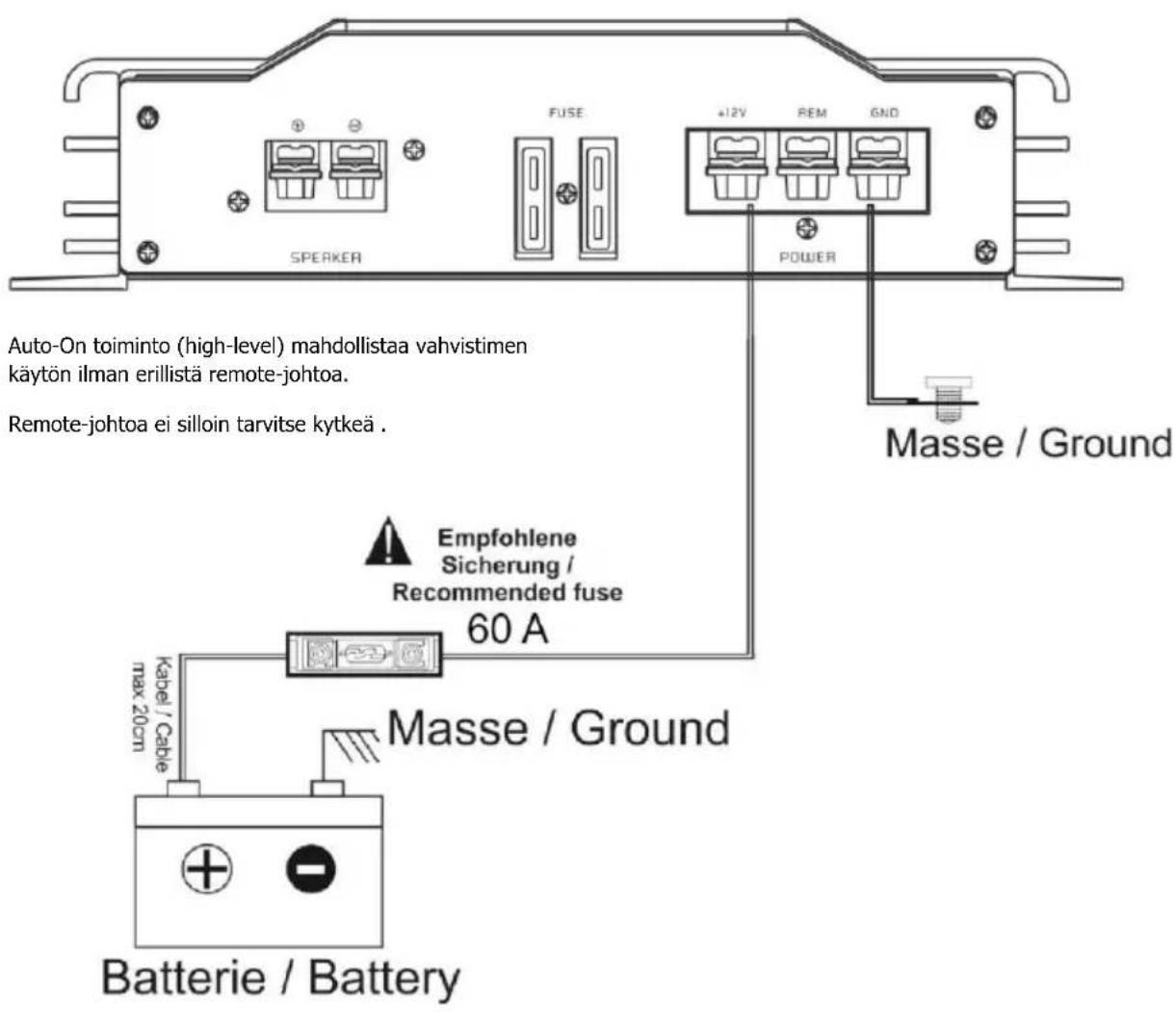

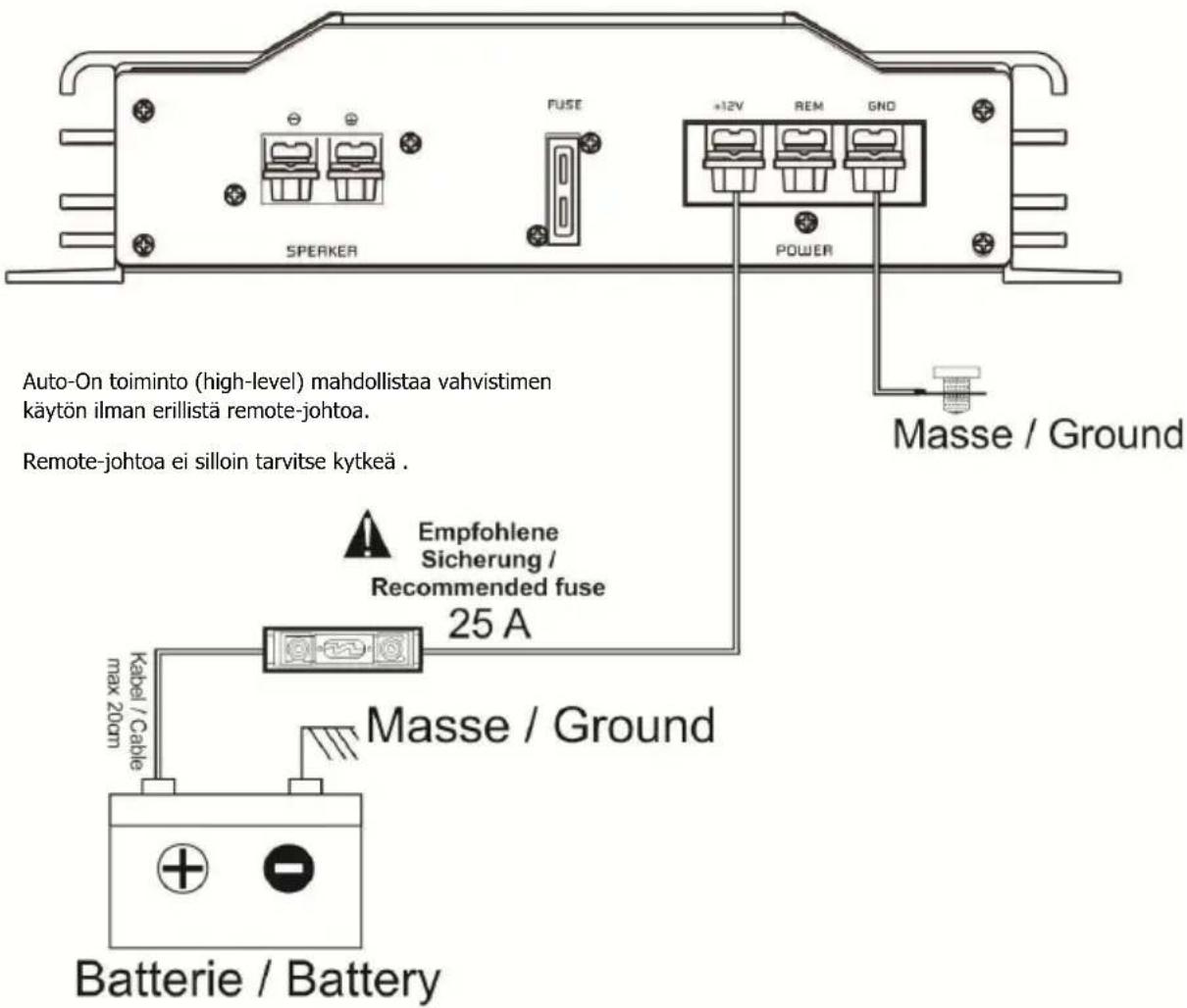

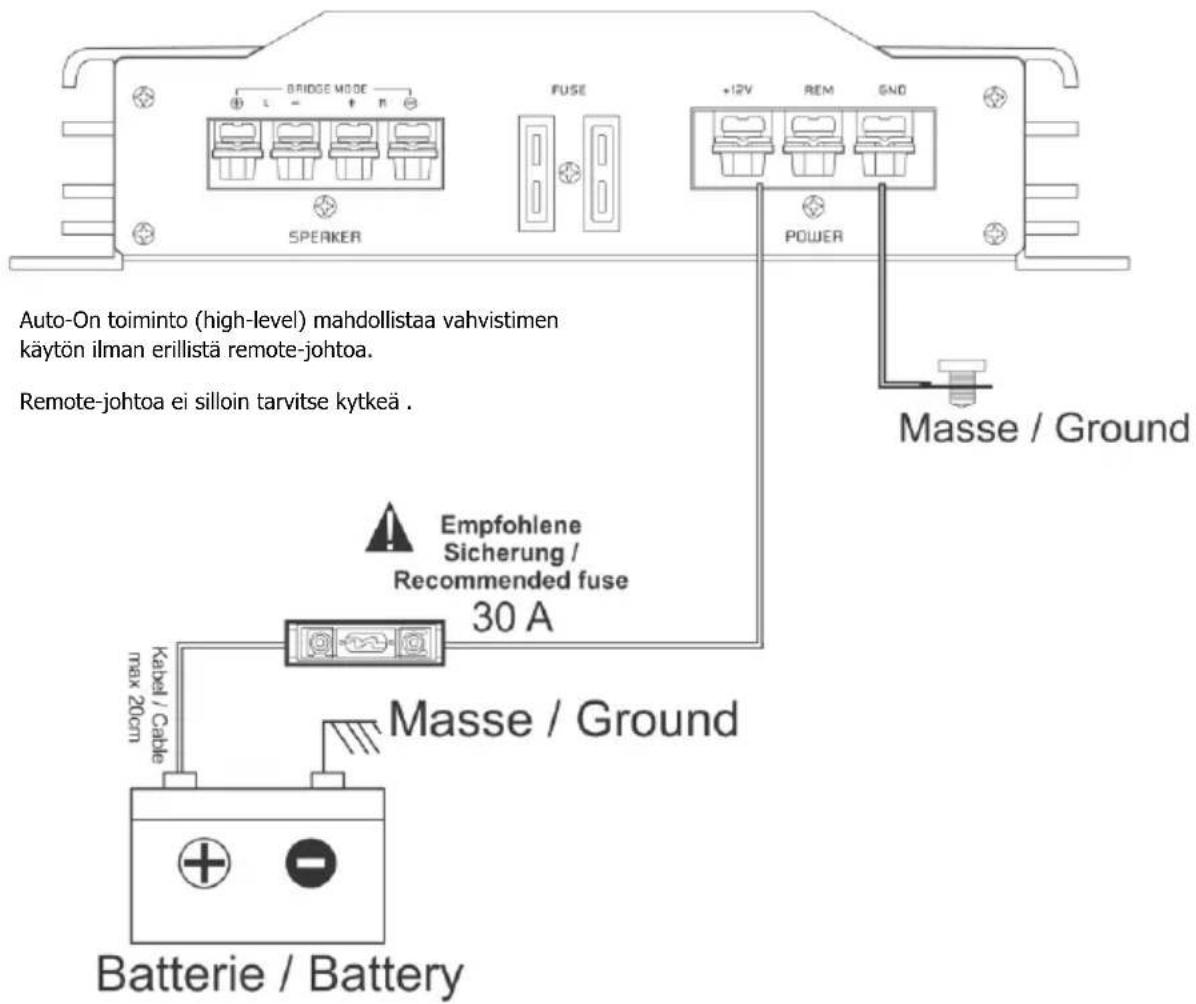

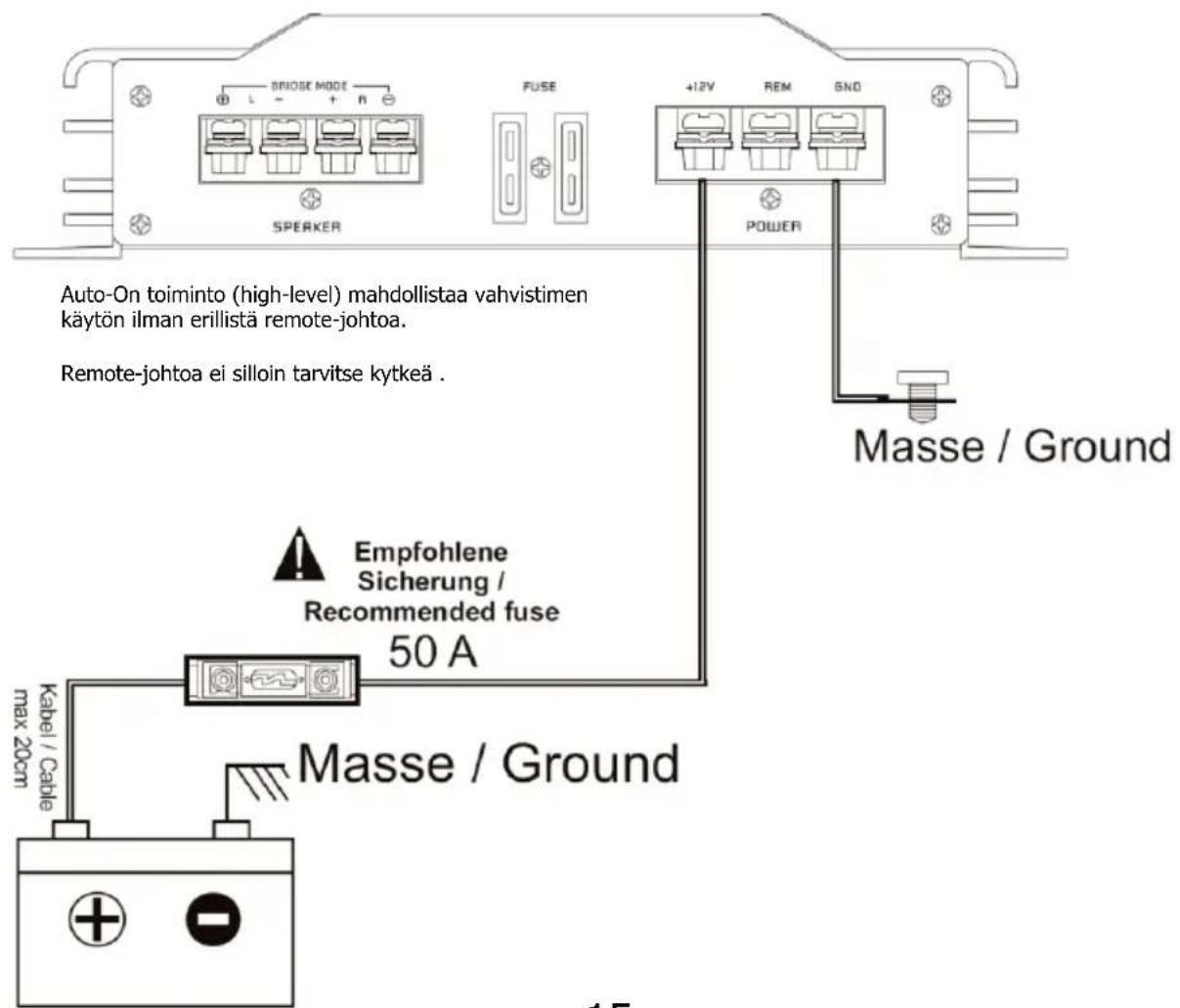

Auto-On toiminto mahdollistaa vahvistimen käytön ilman erillistä remote-kytkentää. Tämä mahdollistaa vahvistimen käytön auton alkuperäisen ohjelmalähteen ja mahdollisten aktiivijärjestelmien kanssa, mitkä eivät ole varustettu erillisillä RCA-ulostuloilla.

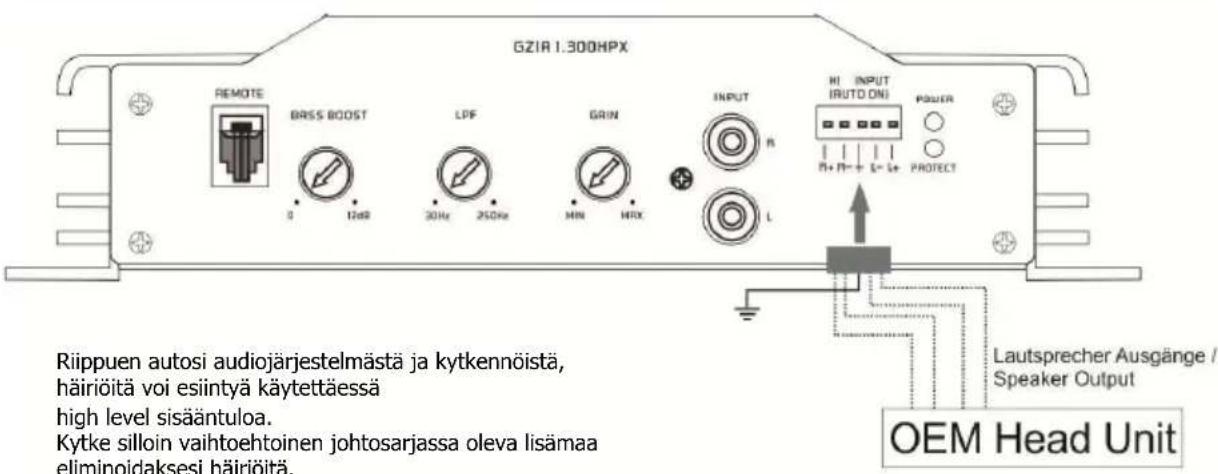

High Level (kaiutintasoinen) sisääntulo – GZIA 1.300HPX

Kytke tämä johto vahvistimen GND virtaterminaaliin.

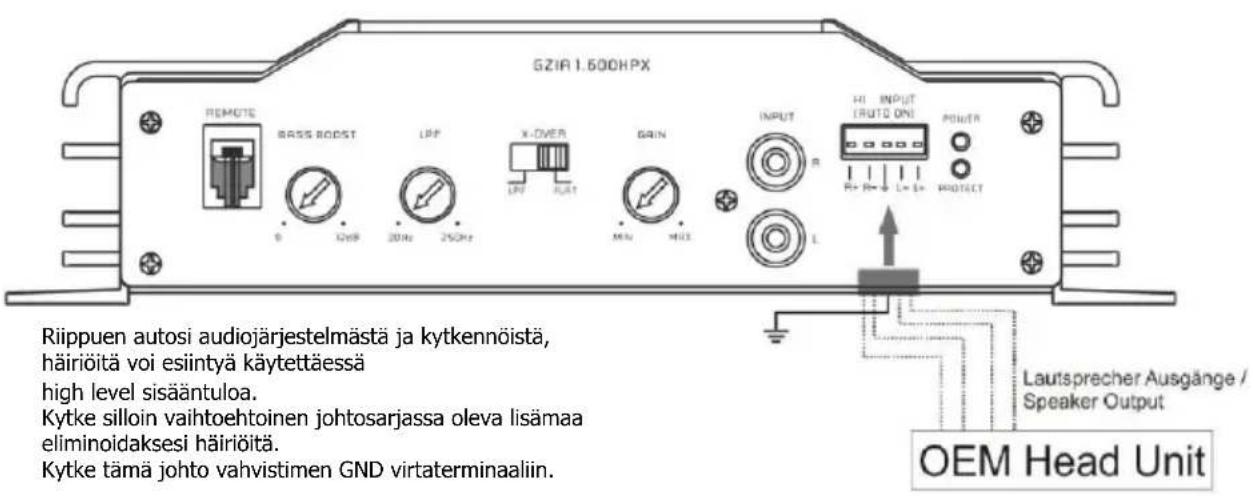

High Level (kaiutintasoinen) sisääntulo – GZIA 1.600HPX

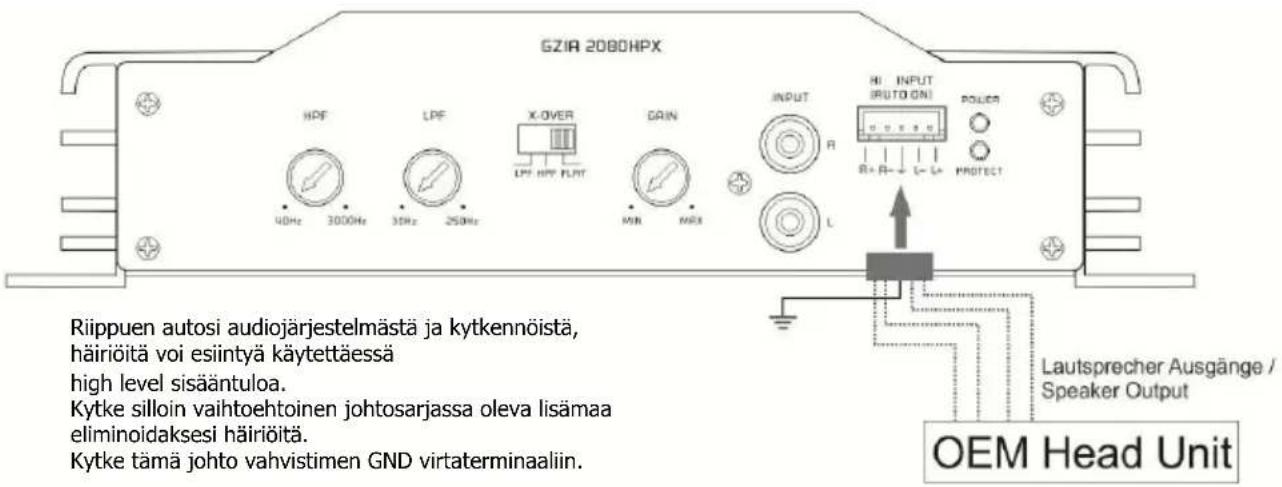

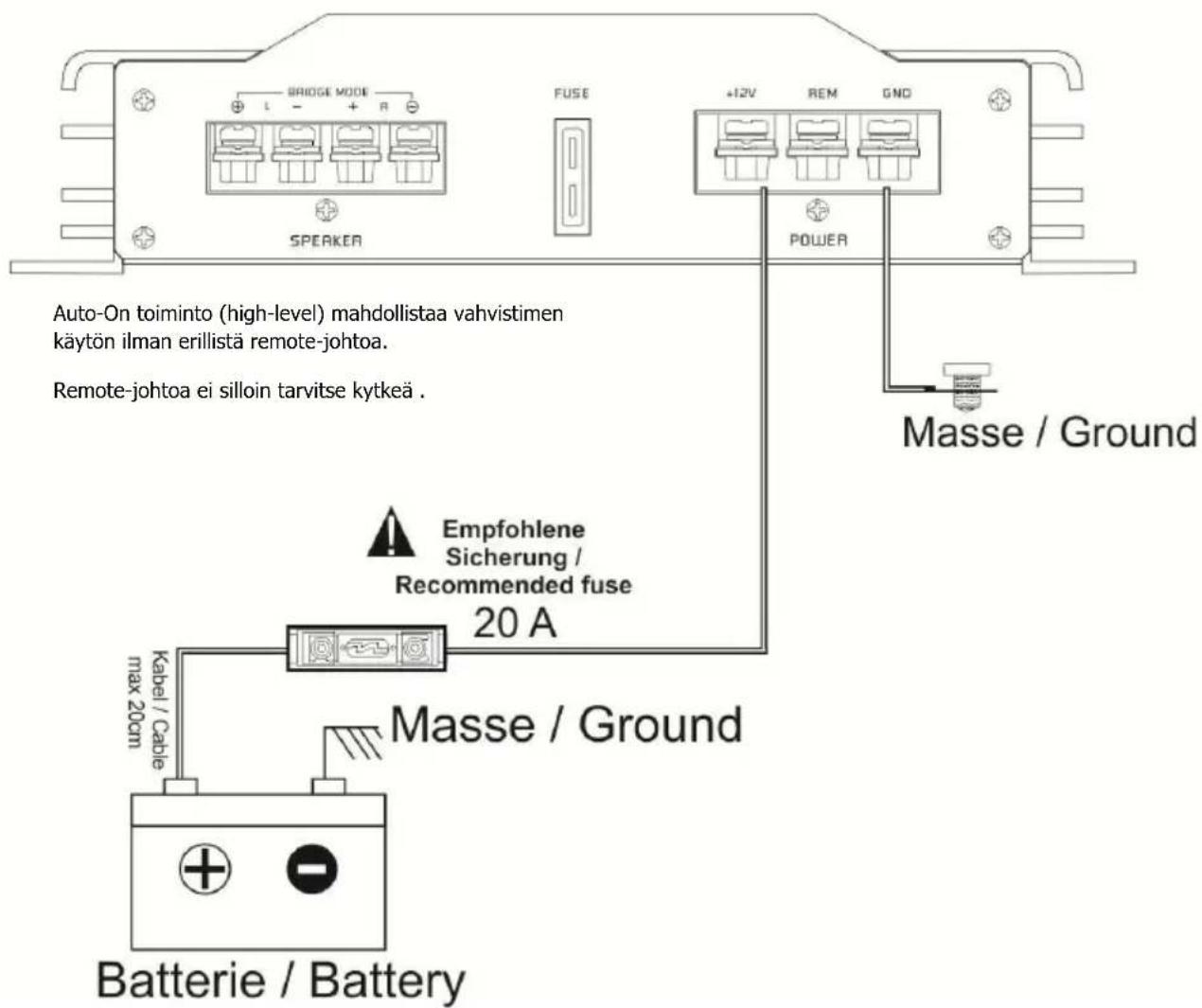

High Level (kaiutintasoinen) sisääntulo – GZIA 2080HPX

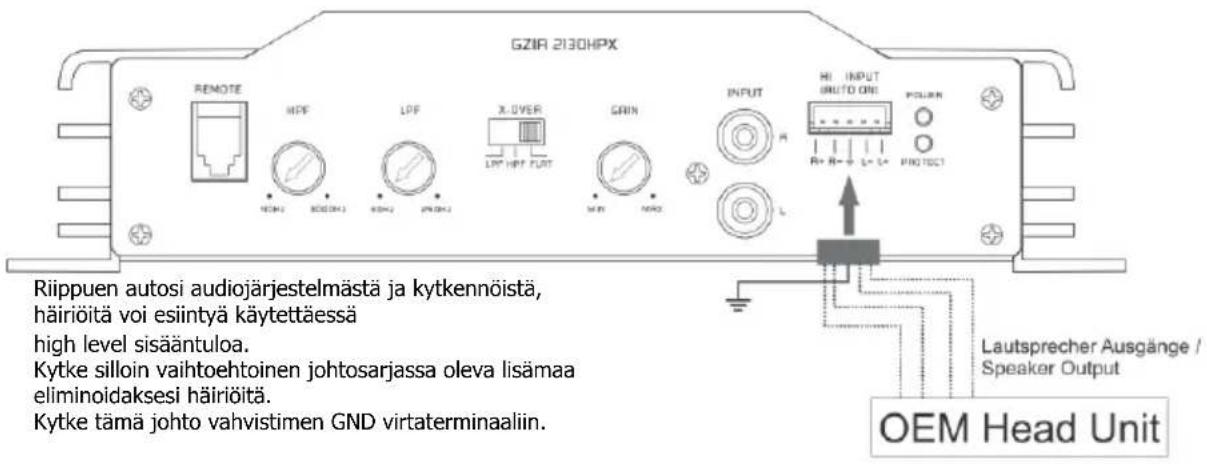

High Level (kaiutintasoinen) sisääntulo – GZIA 2130HPX

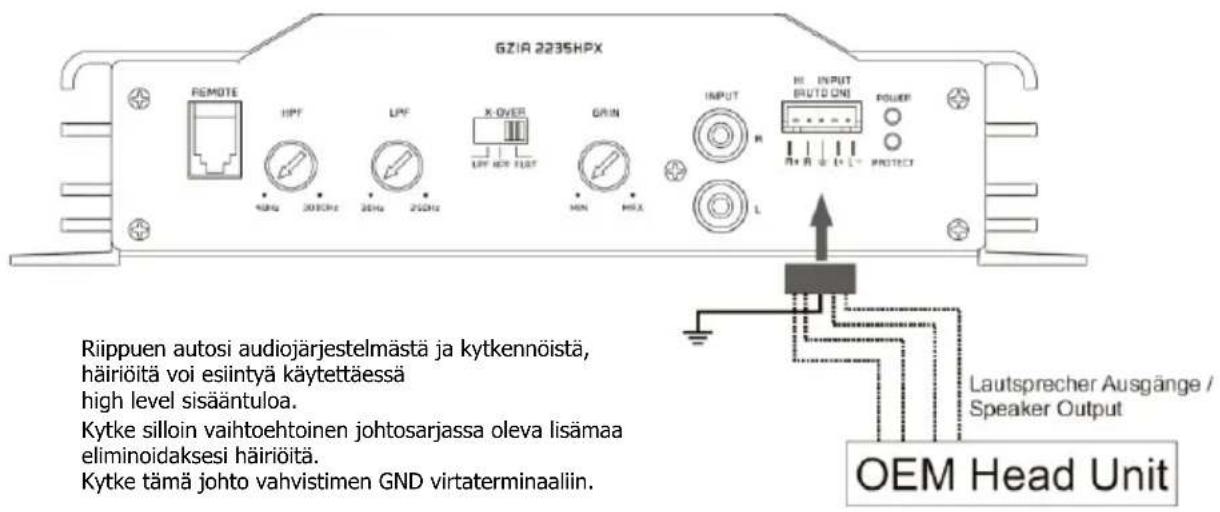

High Level (kaiutintasoinen) sisääntulo – GZIA 2235HPX

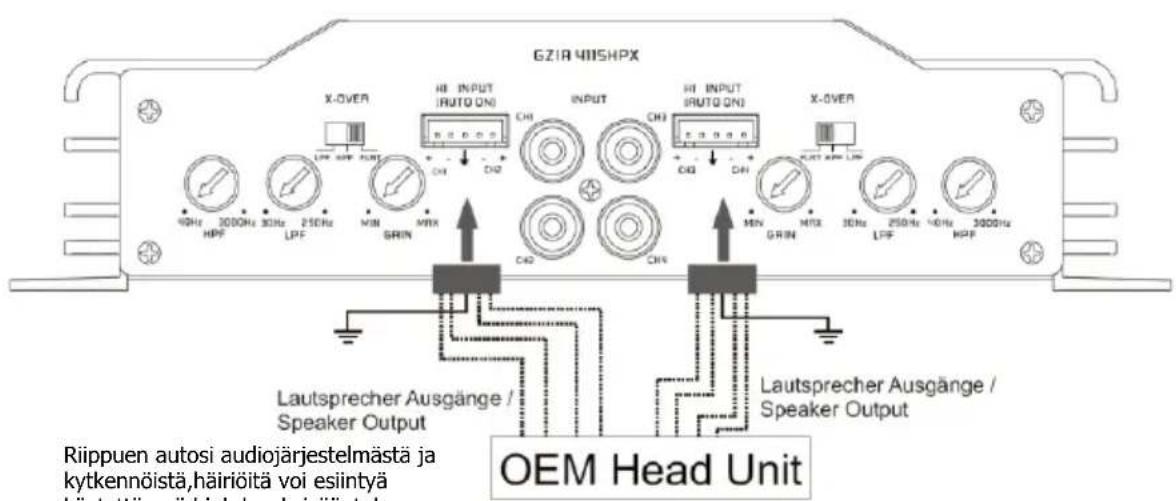

High Level (kaiutintasoinen) sisääntulo – GZIA 4115HPX

Riippuen autosi audiojärjestelmästä ja
kytkennöistä,häiriöitä voi esiintyä
käytettäessä high level sisääntuloa.
Kytke silloin vaihtoehtoinen johtosarjassa oleva lisämaa
eliminoidaksesi häiriöitä.
Kytke tämä johto vahvistimen GND virtaterminaaliin.

Vahvistimen käynnistys

Kun laitat ohjelmalähteen päälle vahvistin käynnistyy automaattisesti.

Huomaa: Vahvistin kytkeytyy tilapäisesti pois päältä, mikäli sen lämpötila nousee liian kuumaksi. Lämpötilan laskettua normaaliksi vahvistin käynnistyy jälleen automaattisesti. (noin 80°).

Sisääntulon säätö

1. LEVEL (Min/Max): Käännä säädin täysin MIN asentoon
2. Käännä äänenvoimakkuussäädin asentoon kaksi kolmasosaa maksimivoimakkuudesta.
3. Säädä LEVEL-säätimestä tasoa lisää siihen saakka kunnes ääni kuulostaa vielä puhtaalle.

Käyttö Trimode-tilassa - huomioita

TRI MODE käyttö mahdollistaa subwooferin monokäytön, pääkanavien toistaessa stereona. Jätä jakosuotimen kytkin asentoon "Full".

Käytä 100 voltin, non-polar kondensaattoria ylipäästösuotimena suodattaaksesi pois matalat taajuudet ja ilma- tai rautasydänkeloja alipäästösuotimelle suodattaaksesi pois korkeat taajuudet.

Kondensaattoreiden ja kelojen arvot löydät alla olevasta taulukosta. Tässä vahvistimessa on etu ja takakanavissa tämä kytkentä mahdollisuus. Ainoastaan vasen ja oikea takakanava on näytetty oheisessa esimerkki kuvassa.

Arvot 6dB passiivijakosuotimelle

Taajuus	Kela	Kondensaattori
80 Hz	7,5 mH	470 uF
100 Hz	6,5 mH	330 uF
120 Hz	5,5 mH	370 uF
150 Hz	4 mH	220 uF

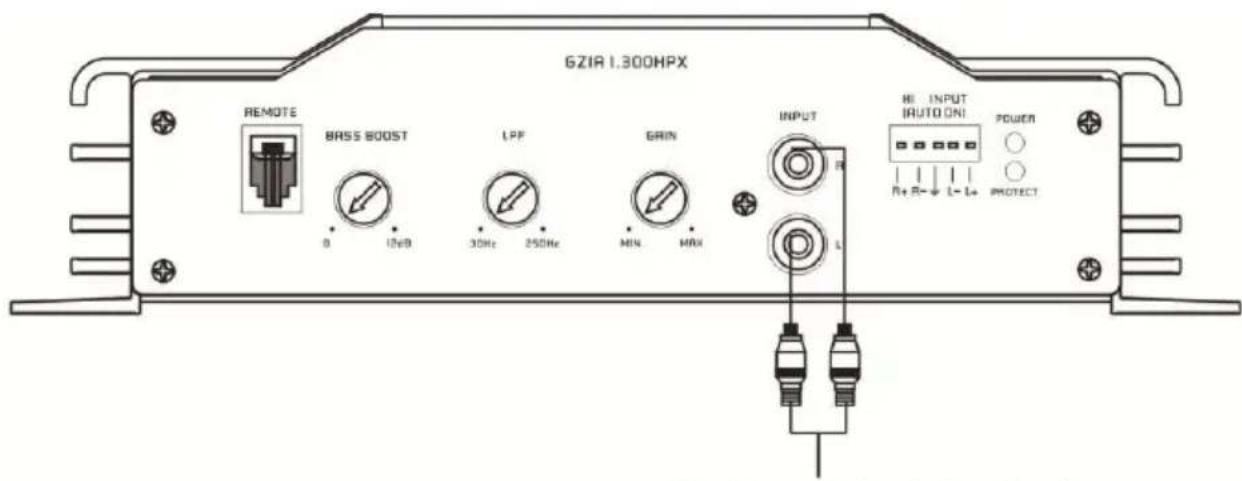

Kytkentä – GZIA 1.300HPX

Kytkentä – GZIA 1.600HPX

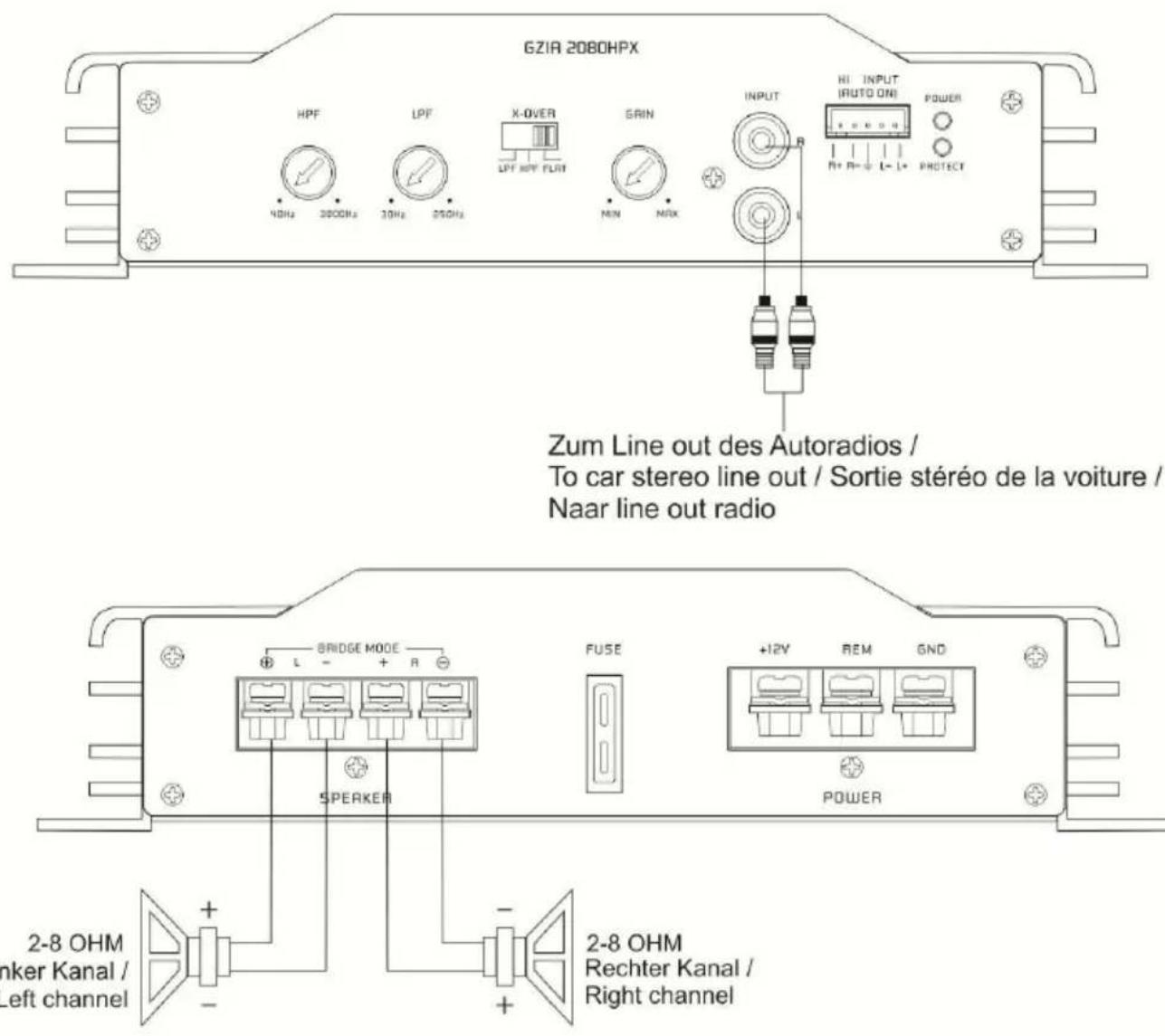

Stereo kytkentä – GZIA 2080HPX

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 2 \~ 8 Ohm

Mono kytkentä – GZIA 2080HPX

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Trimode käyttö – GZIA 2080HPX

Spule / Inductor / Filtre Pass bas / Spioel Lowpass Filter

Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

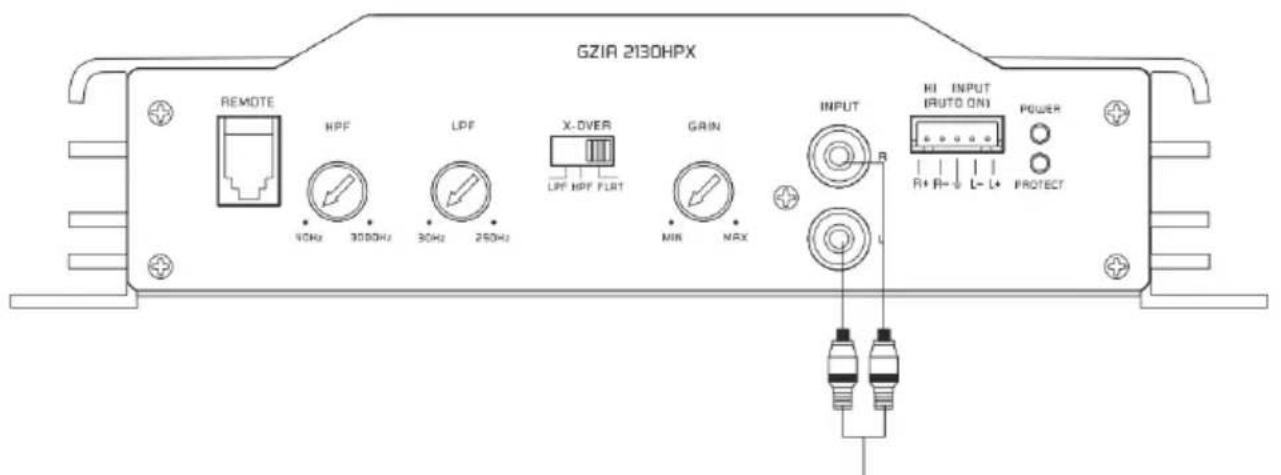

Stereo kytkentä – GZIA 2130HPX

Mono kytkentä – GZIA 2130HPX

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Trimode käyttö – GZIA 2130HPX

Spule / Inductor / Filtre Pass bas / Spioel Lowpass Filter

Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

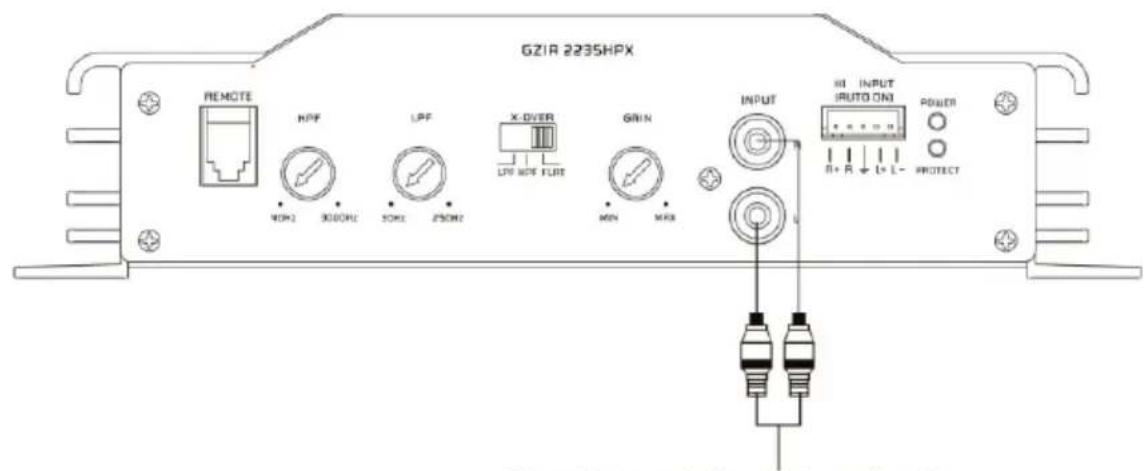

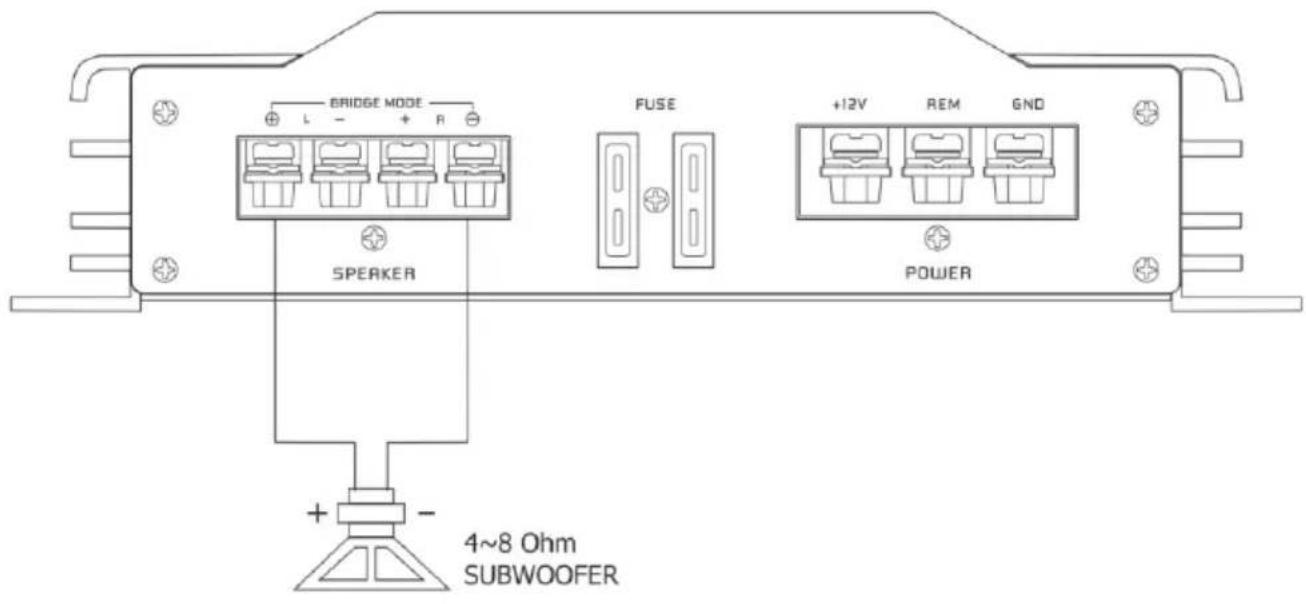

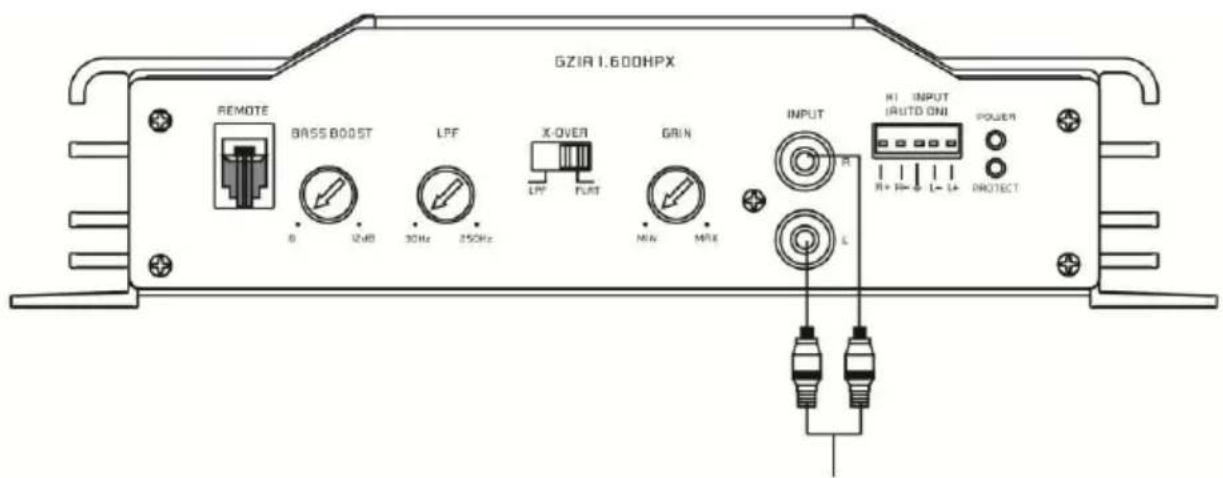

Stereo kytkentä – GZIA 2235HPX

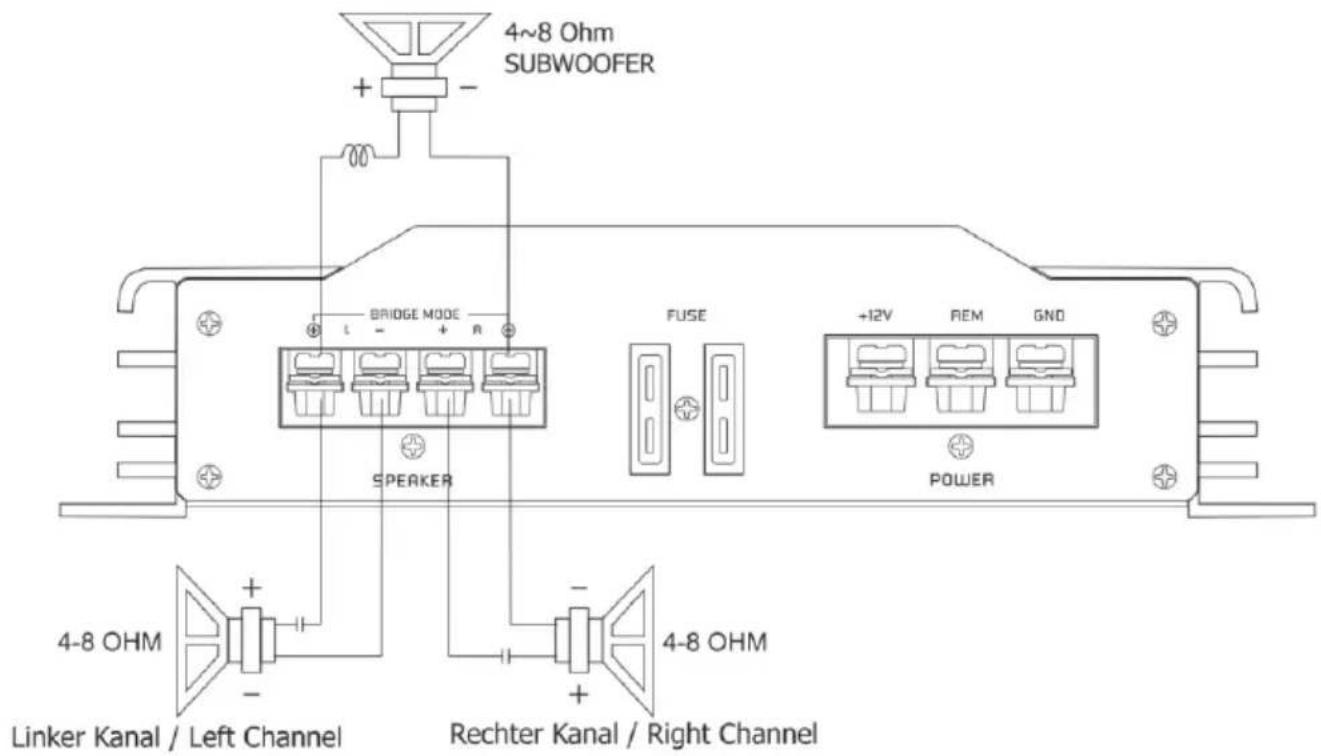

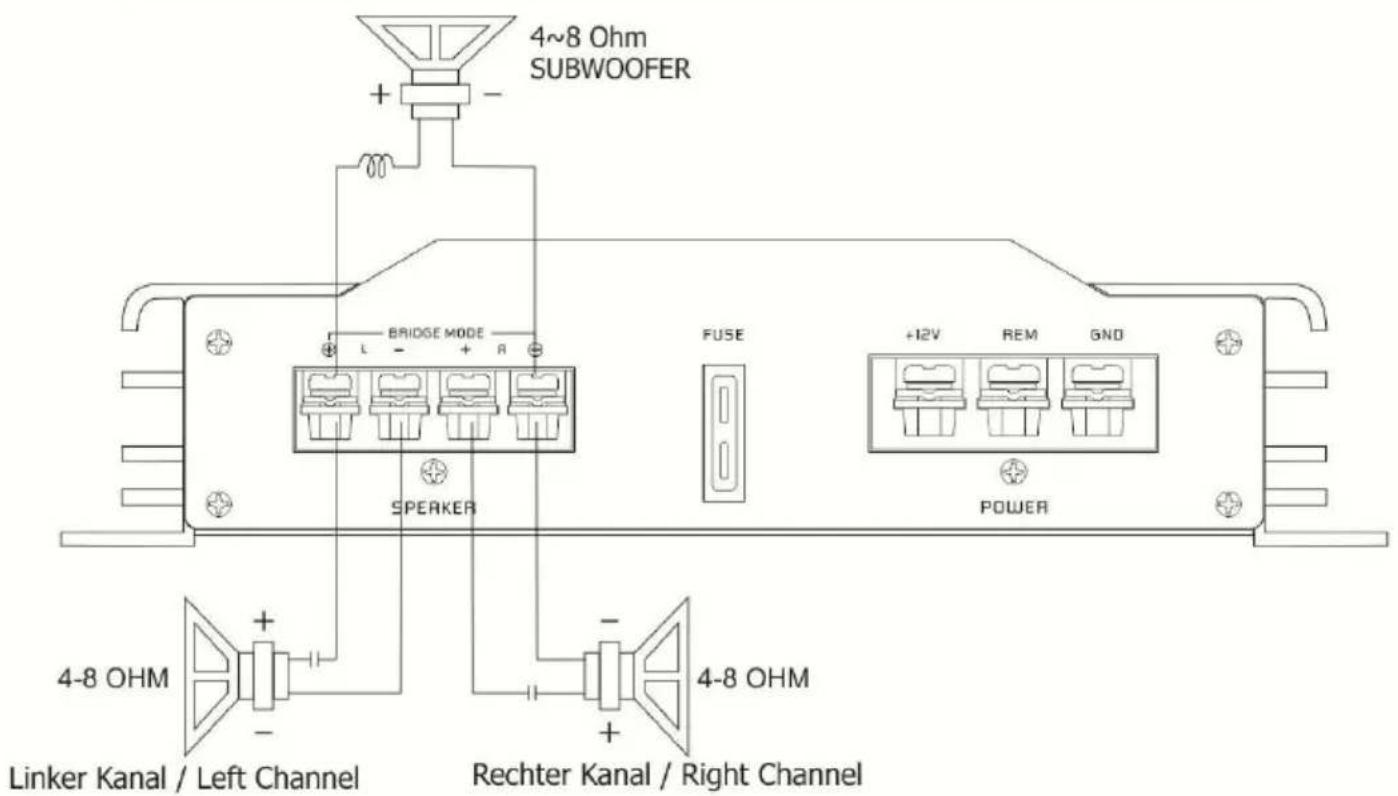

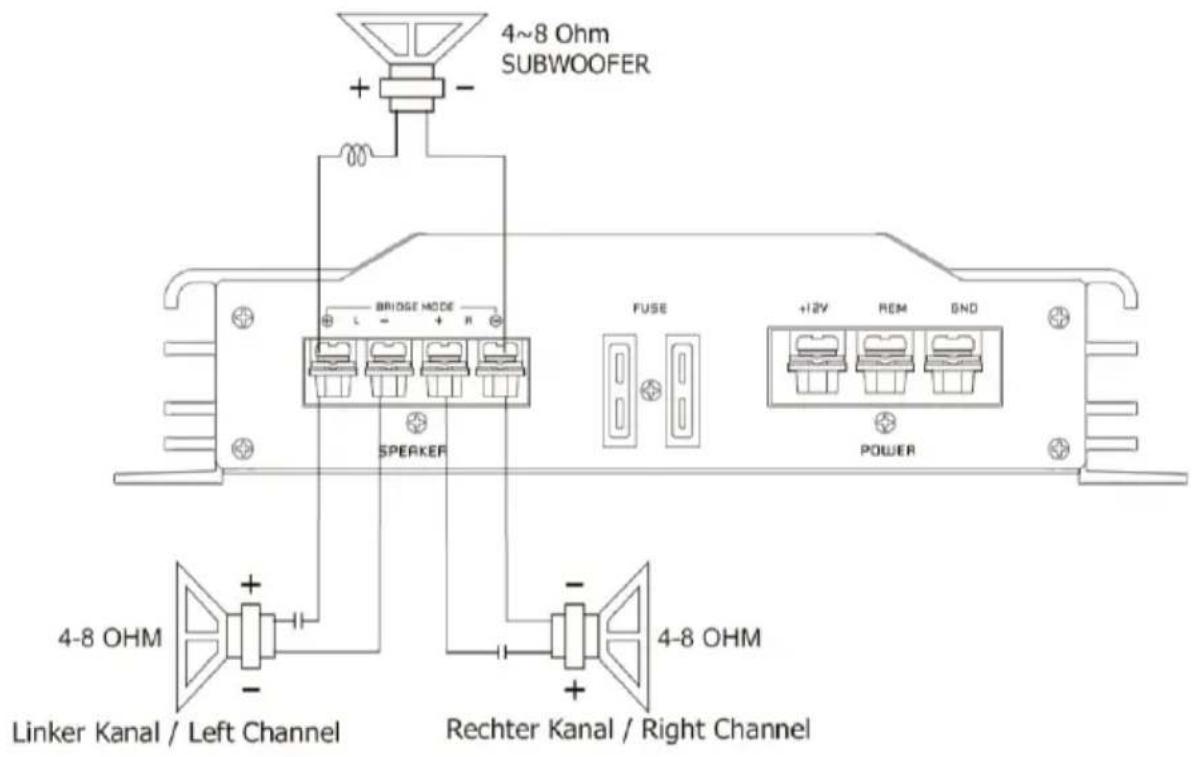

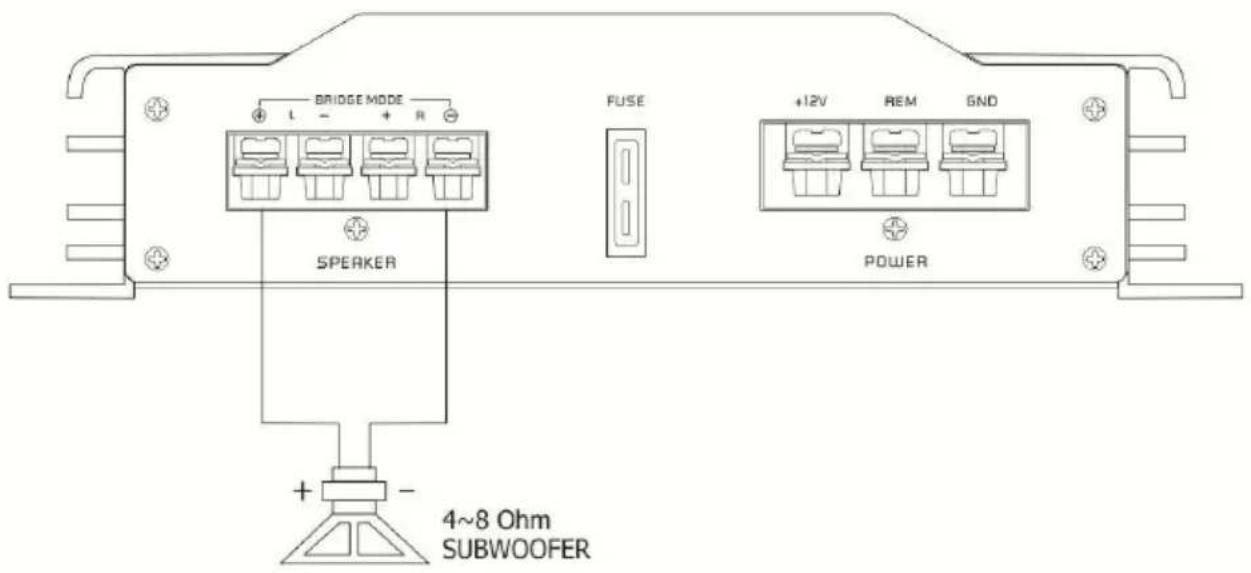

Trimode käyttö – GZIA 2235HPX

60
Spule / Inductor / Filtre Pass bas / Spoiel Lowpass Filter
→|
Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

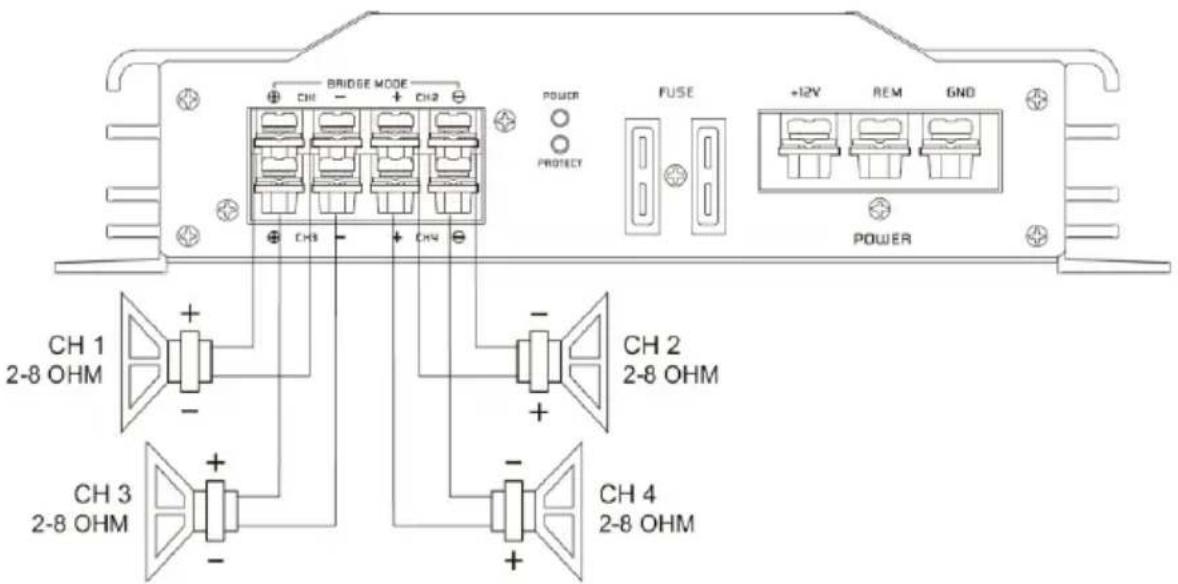

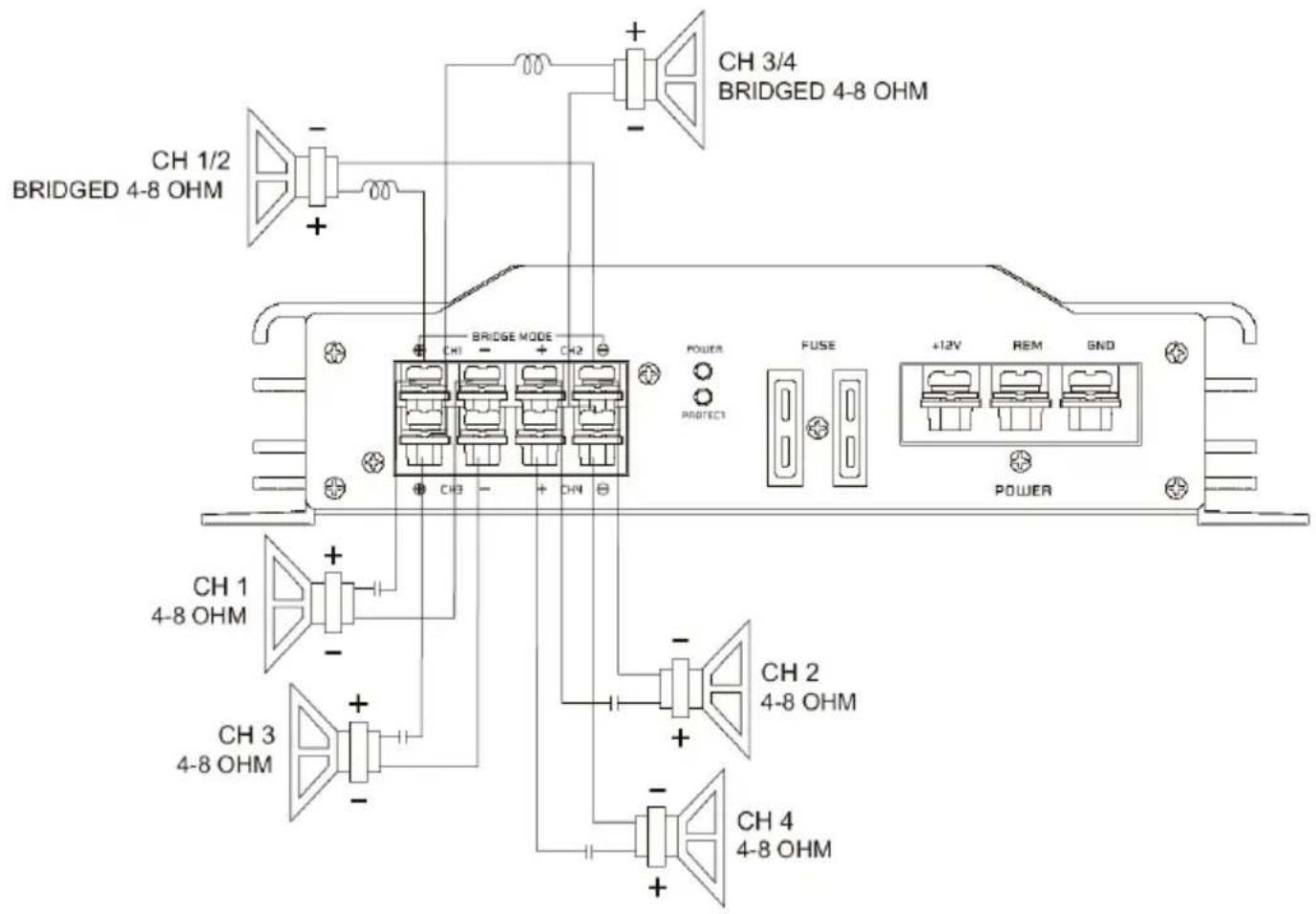

Stereo kytkentä – GZIA 4115HPX

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 2 \~ 8 Ohm

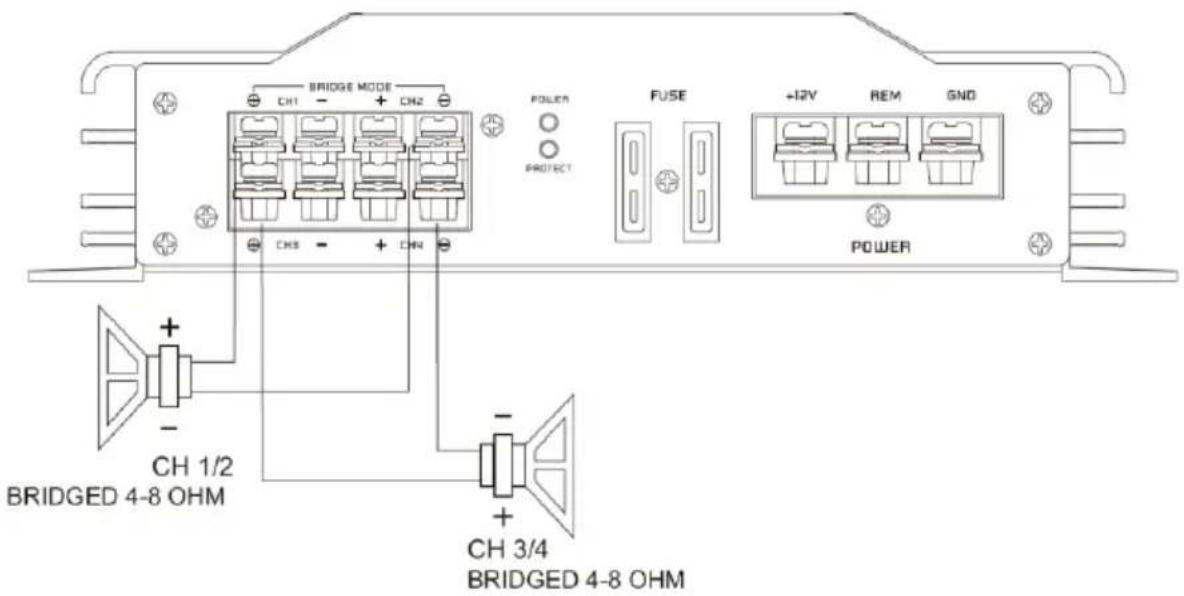

Sillattu kytkentä – GZIA 4115HPX

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Trimode käyttö – GZIA 4115HPX

Spule / Inductor / Filtre Pass bas / Spioel Lowpass Filter

— Kondensator / Capacitor / Condensateur / Condensator Highpass Filter

Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur 4 \~ 8 Ohm

Malli	GZIA1.300HPX	GZIA1.600HPX
Tyyppi	1 Channel Class A/B	1 Channel Class A/B
RMS teho @ 4 ΩCEA Standard CEA-2006-A	1 x 200 W(1% THD+N)	1 x 230 W(1% THD+N)
RMS teho @ 2 ΩCEA Standard CEA-2006-A	-	1 x 400 W(1% THD+N)
RMS teho @ 1 ΩCEA Standard CEA-2006-A	-	1 x 600 W(1% THD+N)
MAX tehoCEA Standard CEA-2006-A	1 x 300 W @ 4 Ω(10% THD+N)	1 x 700 W @ 1 Ω(10% THD+N)
Vaimennuskerroin	> 150	> 150
Häiriöetäisyys	> 80 dB	> 80 dB
Alipäästösuodin	30 – 250 Hz	30 – 250 Hz
Bass Boost	0 – 12 dB	0 – 12 dB
Ylipäästösuodin	-	-
Taajuusvaste	10 Hz – 250 Hz	10 Hz – 30 KHz
Sisääntulonherkkyys	200 mV – 6 V	200 mV – 6 V
Bassonkaukosäädin	√	√
Auto-On @ High level	√	√
Sulake	1 x 30A	2 x 30A
MitatW x H x L mm	200 x 213 x 50	333 x 213 x 50
MitatW x H x L tuumaa	8.39" x 8.39" x 1.97"	13.11" x 8.39" x 1.97"

Tekniset tiedot

Malli	GZIA2080HPX	GZIA2130HPX	GZIA2235HPX	GZIA4115HPX
Tyyppi	2 Channel ClassA/B	2 Channel ClassA/B	2 Channel ClassA/B	4 Channel ClassA/B
RMS teho @ 4 ΩCEA Standard CEA-2006-A	2 x 60 W(1% THD+N)	2 x 85 W(1% THD+N)	2 x 150 W(1% THD+N)	4 x 70 W(1% THD+N)
RMS teho @ 2 ΩCEA Standard CEA-2006-A	2 x 80 W(1% THD+N)	2 x 130 W(1% THD+N)	2 x 235 W(1% THD+N)	4 x 115 W(1% THD+N)
RMS teho @ 1 ΩCEA Standard CEA-2006-A	-	-	-	-
RMS teho @ 4Ω BridgedCEA Standard CEA-2006-A	1 x 200 W(1% THD+N)1 x 240 W(10% THD+N)	1 x 260 W(1% THD+N)1 x 320 W(10% THD+N)	1 x 470 W(1% THD+N)1 x 540 W(10% THD+N)	2 x 230 W(1% THD+N)2 x 250 W(10% THD+N)
Vaimennuskerroin	> 150	> 150	> 100	> 100
Häiriöetäisyys	> 85 dB	> 85 dB	> 80 dB	> 80 dB
Alipäästösuodin	30 – 250 Hz	30 – 250 Hz	30 – 250 Hz	30 – 250 Hz
Ylipäästösuodin	40 – 3000 Hz	40 – 3000 Hz	40 – 3000 Hz	40 – 3000 Hz
Taajuusvaste	10 Hz – 30 KHz	10 Hz – 30 KHz	10 Hz – 30 KHz	10 Hz – 30 KHz
Sisääntulonherkkyys	200 mV – 6 V	200 mV – 6 V	200 mV – 6 V	200 mV – 6 V
Bassonkaukosäädin	-	√ (optional)	√	-
Auto-On @ High level	√	√	√	√
Sulake	1 x 20A	2 x 15A	2 x 25A	2 x 25A
MitatW x H x L mm	175 x 213 x 50	215 x 213 x 50	285 x 213 x 50	285 x 213 x 50
MitatW x H x L tuumaa	6.89" x 8.39" x1.97"	8.46" x 8.39" x1.97"	11.22" x 8.39" x1.97"	11.22" x 8.39" x1.97"

Ongelman esiintyessä

Ongelman kuvaus	Tarkasta	Toimenpide
Ei ääntä	Palaako POWER LED valo?	Tarkasta vahvistimen sulakkeet.Tarkasta onko herätevirtajohtokytketty.Tarkista signaalikaapelit.Tarkasta kytkimen asennot.Tarkasta ohjelmalähteenäänenvoimakkuussäätimen asento.
	Palaako diaknostiikka LED valo?	Tarkasta etteivät kaiutinjohdot ole oikosulussa tai vahvistinylikuumentunut.
Vahvistin ei käynnisty	Tuleeko vahvistimelle virta?	Tarkasta virtajohdotus
	Tuleeko vahvistimelle herätevirta?	Tarkasta ohjelmalähteenkytkennät.
Ei ääntä yksittäisestäkaiutinlähdöstä	Onko vikaa kaiutinjohdotuksessa?	Tarkasta että kaiutinjohdot ovat kytketty ja että ne eivät ole oikosulussa.
	Onko vikaa signaalikaapeleissa?	Käännä vasen ja oikea RCA johtoselvittääksesi onko vika ennenvahvistinta.
Vahvistin kytkeytyy poispäältä keskimääräisellä /kovalla voimakkuudella	Onko väärä kaiutinkuormanimpedanssi?	Varmistu että kaiutinkuormanimpedanssi on suositellunkaltainen.
Protection LED palaa	Onko vahvistin ylikuumentunut?	Vähennä äänenvoimakkuutta
	Onko kaiutinjohdot oikosulussa?	Tarkasta kaiutinjohtojen kytkennätja eristeet

Rajoitettu takuu. Viallinen tuote täytyy palauttaa alkuperäisessä pakkauksessaan. Ole hyvä ja liitä kopio alkuperäisestä ostokuitista sekä yksityiskohtainen vikakuvaus. Ylikuormituksesta ja tuotteen väärinkäytöstä (oikosulut, yms.) aiheutuneet viat eivät kuulu takuun piiriin.

Pidätämme oikeuden tehdä tarvittavia muutoksia tai parannuksia tuotteeseen ilman ennakkoilmoitusta asiakkaalle.
